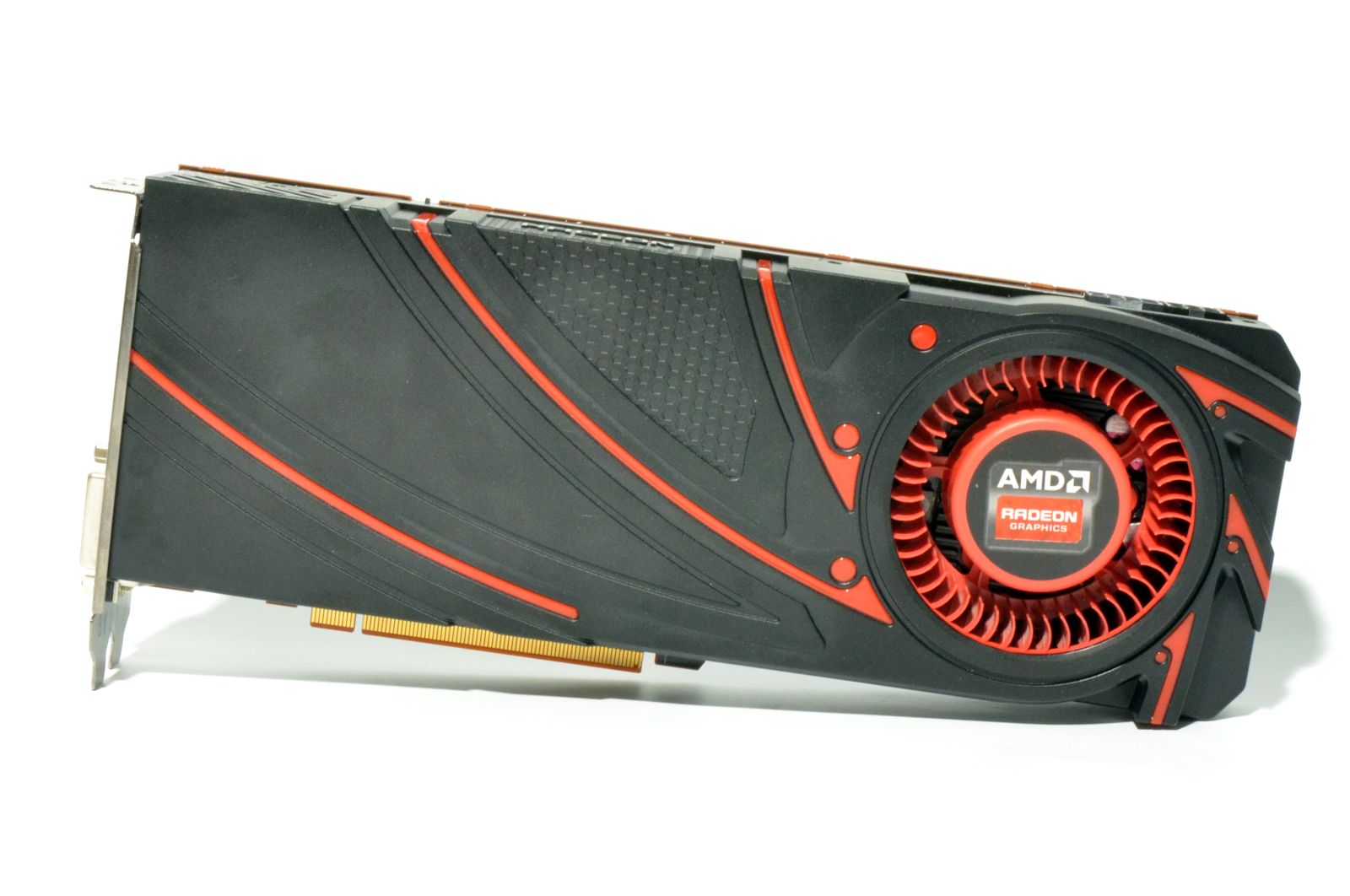

În mod previzibil, AMD Radeon R9 290 arată exact la fel ca modelul mai rapid – R9 290X.

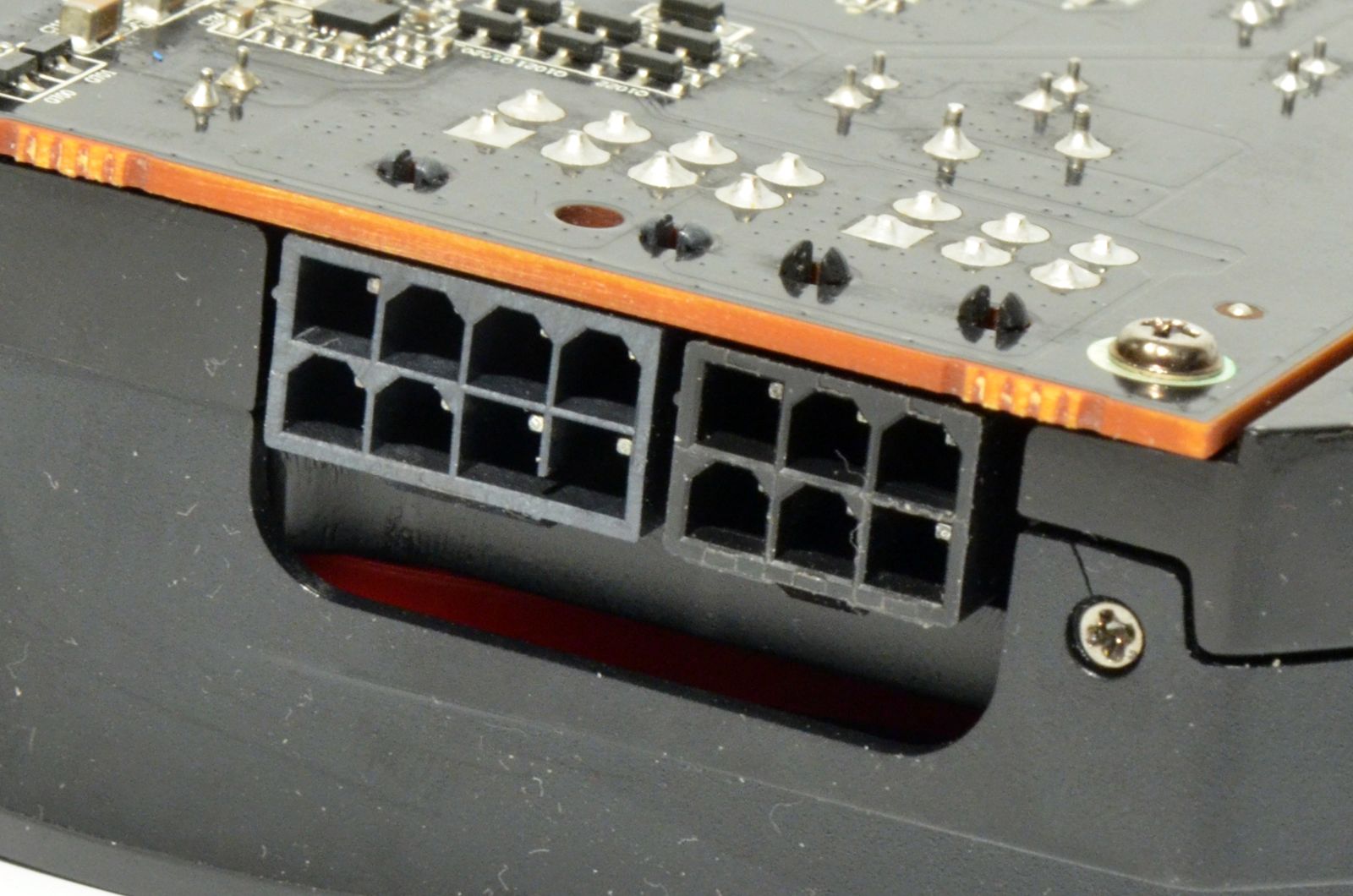

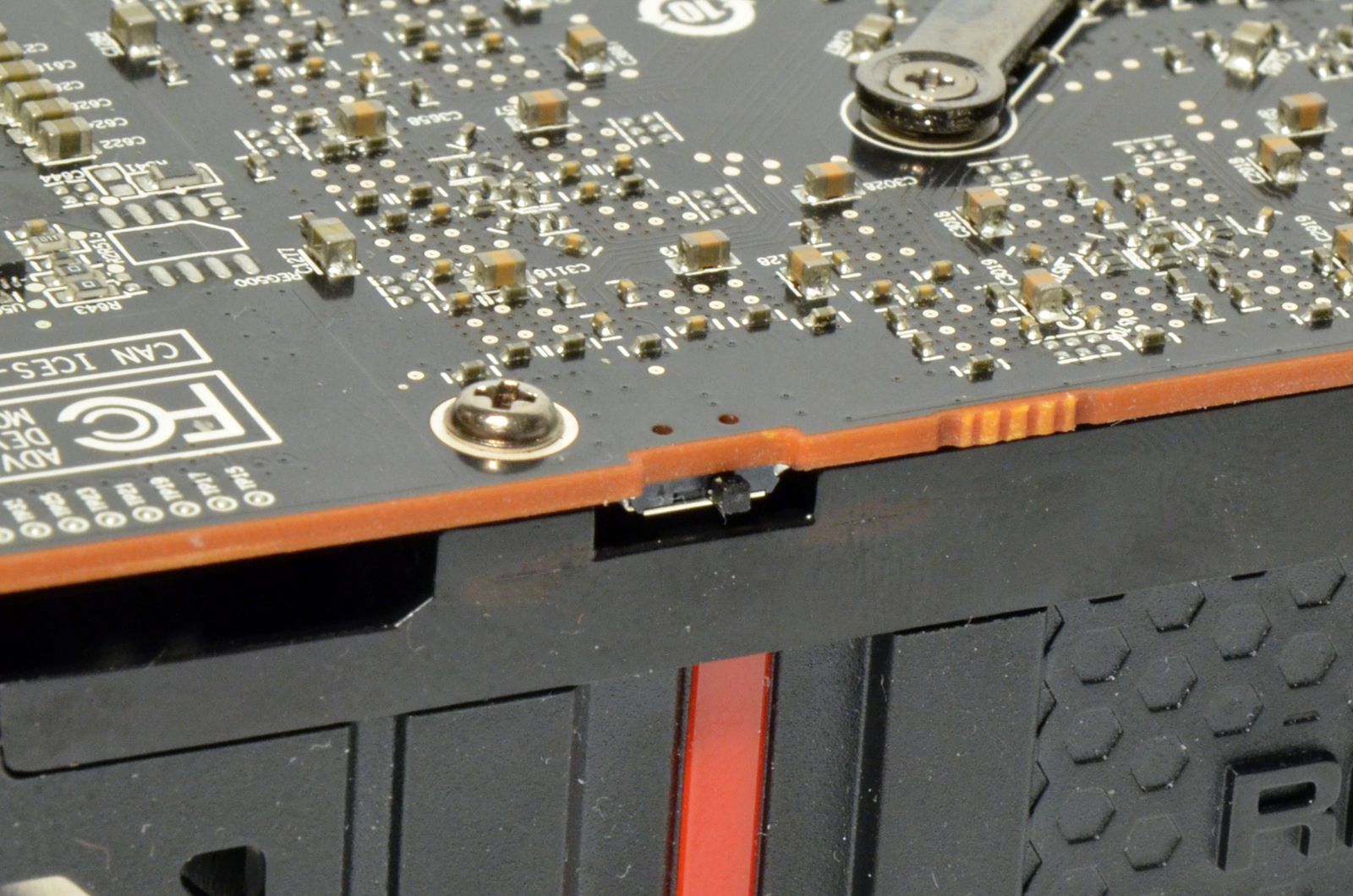

Şi de această dată, bracket-ul dual-slot conţine 2 conectori DVI-D, 1 DisplayPort şi 1 HDMI. Pentru alimentarea cu energie, placa dispune de 1 conector cu 8 pini şi altul cu 6 pini. De această dată, nu mai avem de a face cu 2 moduri de funcţionare (Quiet şi Uber), dar avem şi de această dată un design dual-BIOS, cu selectorul aferent montat în poziţia bine cunoscută.

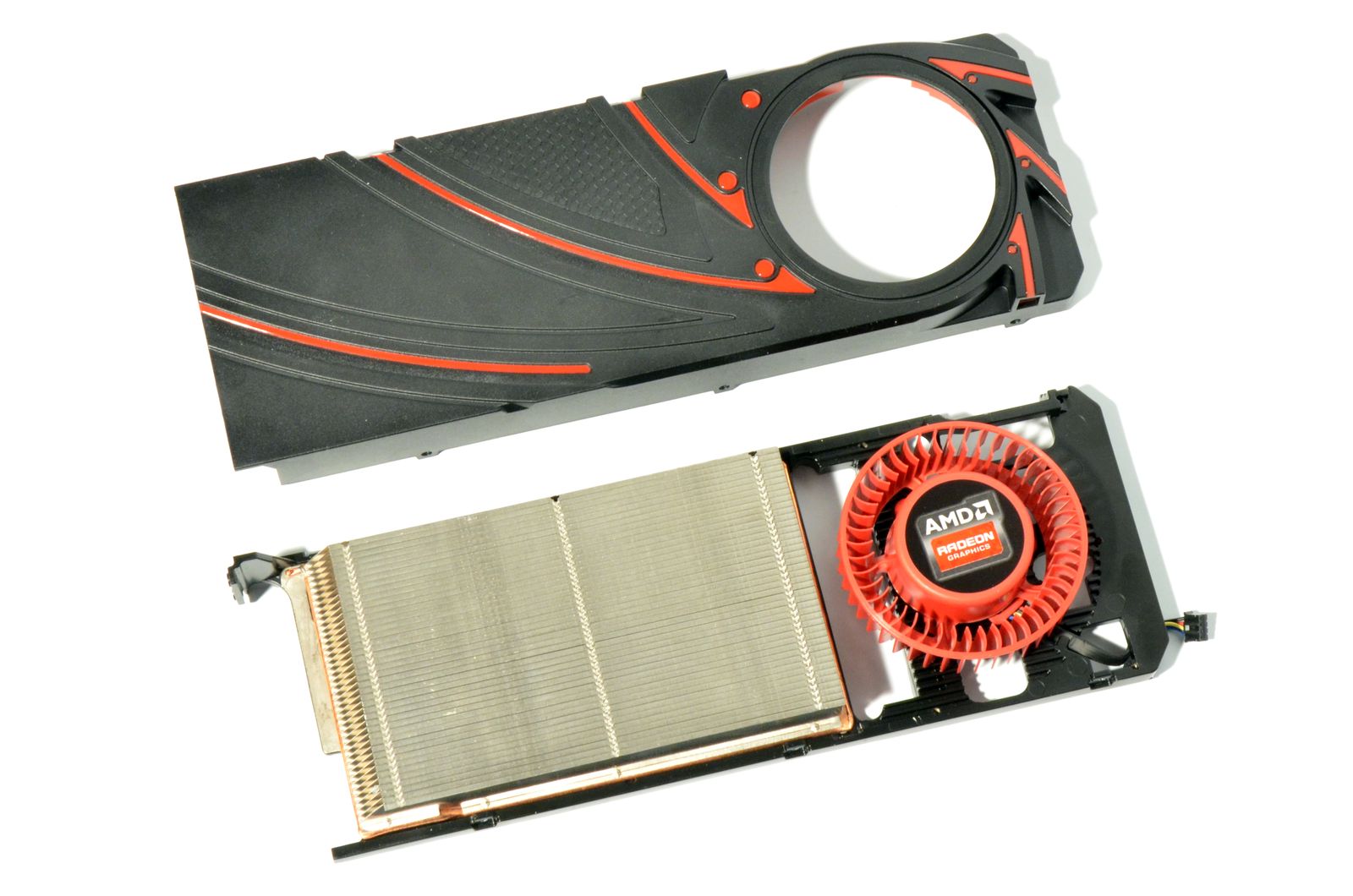

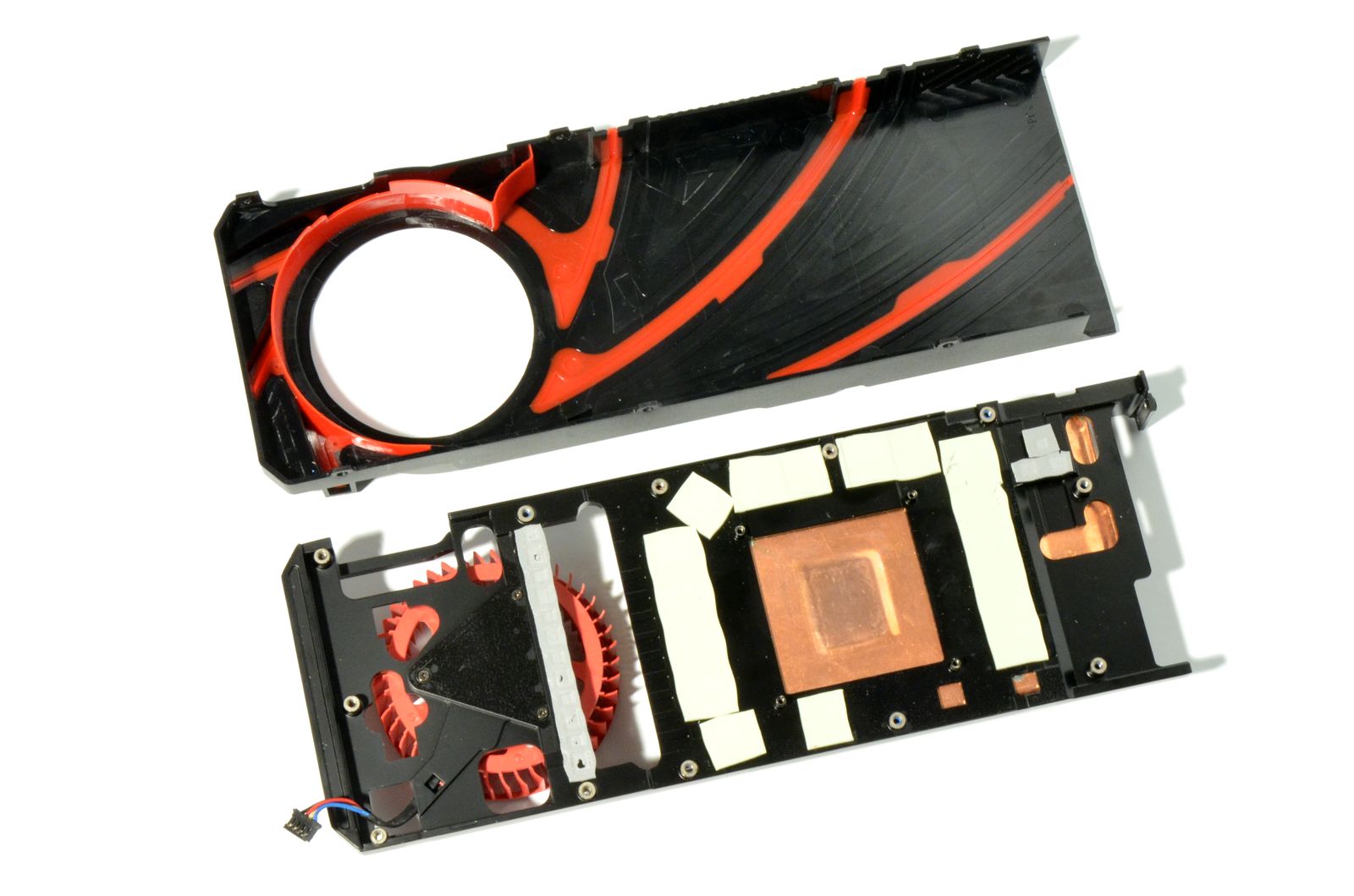

Cooler-ul nu a suferit nici el modificări, aşa că avem din nou de a face cu un heatsink masiv cu vapor chamber pentru GPU, plus un heatspreader pentru chip-urile de memorie video şi VRM. Fluxul de aer este asigurat de un ventilator centrifugal cu diametrul de 70mm.
Dacă se doreşte curăţarea cooler-ului de praf, acest procedeu nu necesită înlăturarea întregii soluţii de răcire, ci numai a carcasei din plastic, fixată cu ajutorul unor şuruburi.

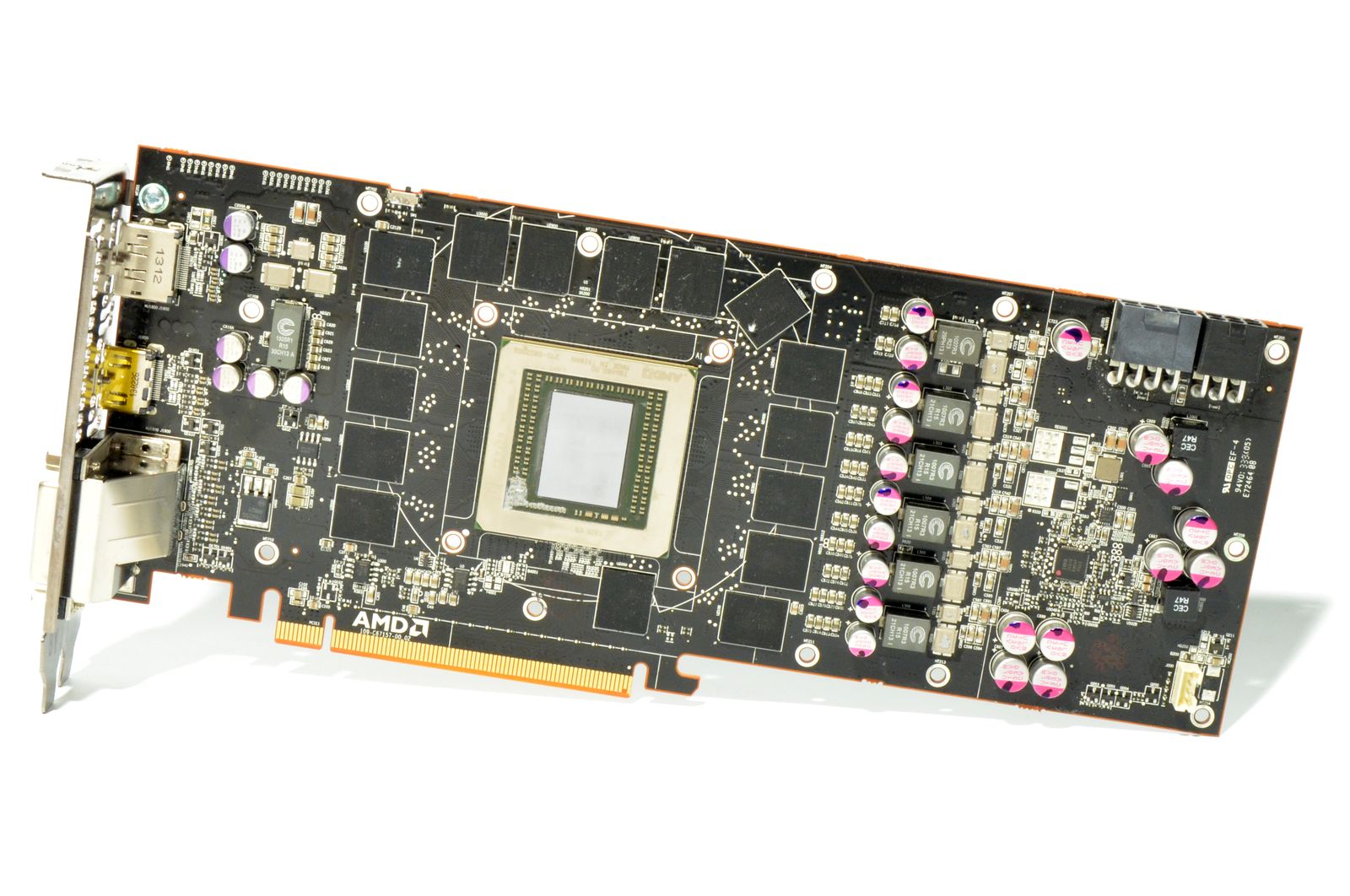

Aşa cum era de aşteptat, PCB-ul nu a suferit nici el modificări.

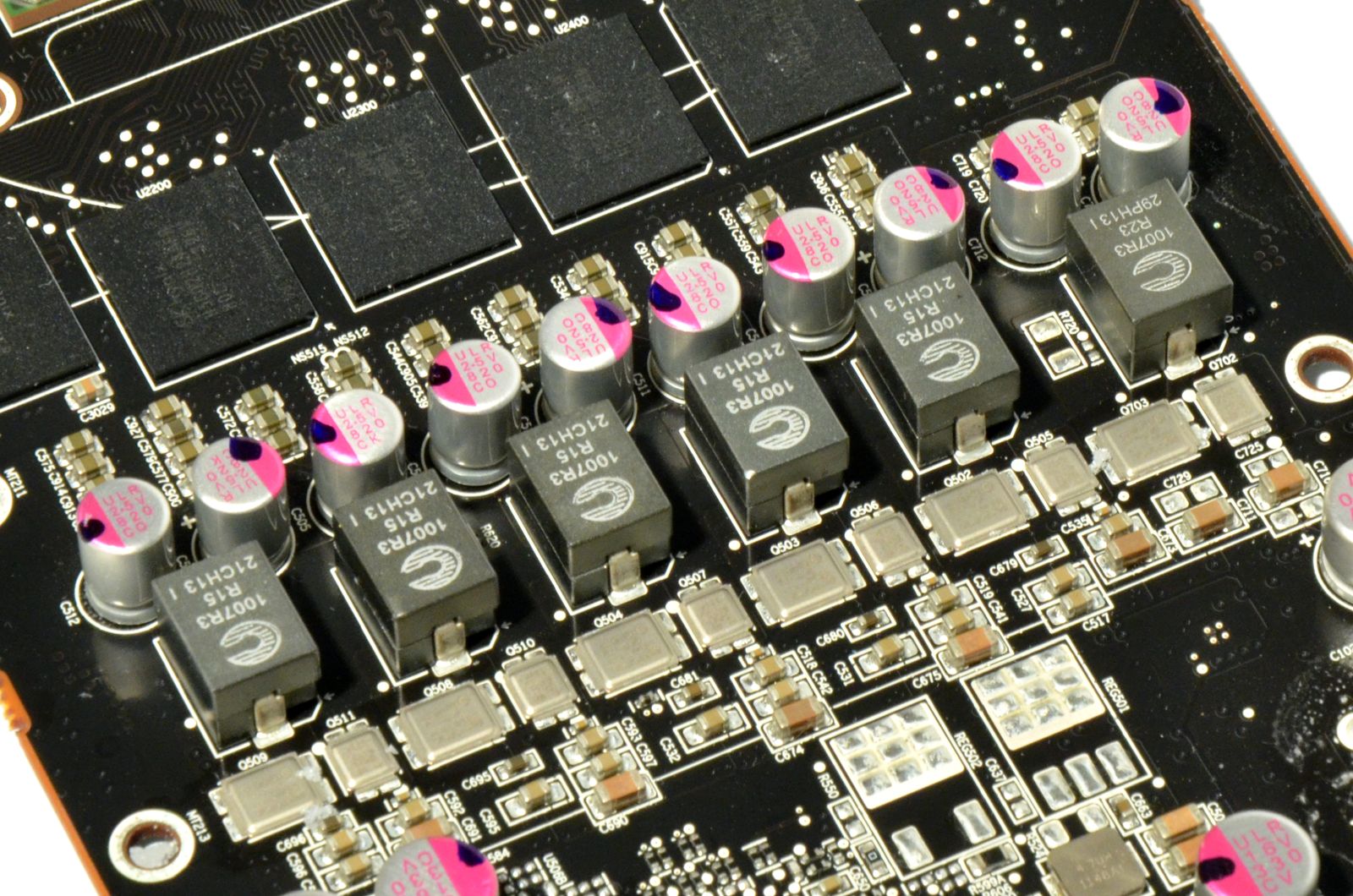

VRM-ul este alcătuit din 6+2 stagii, cu componente amplasate pe ambele feţe ale PCB-ului.

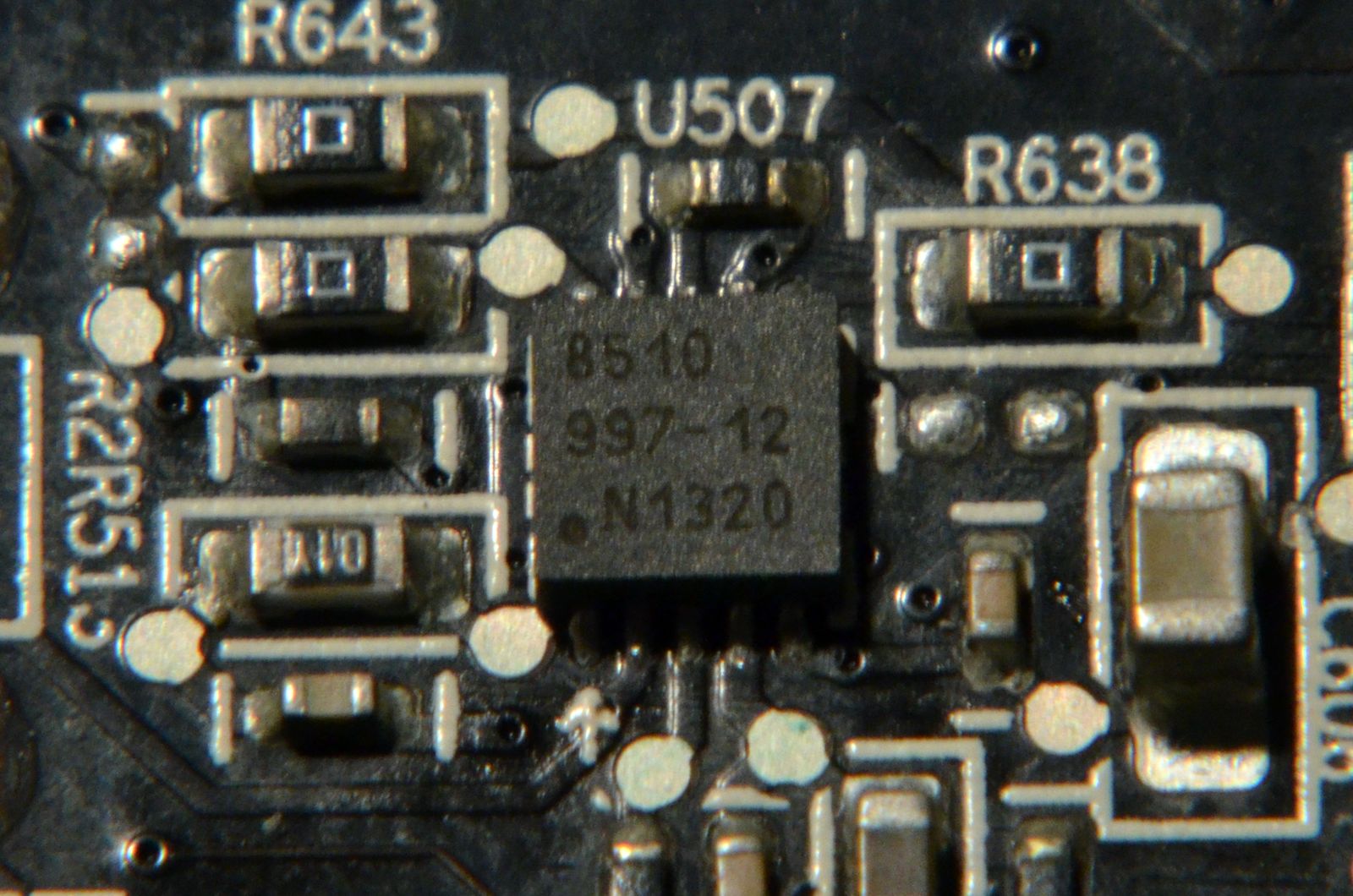

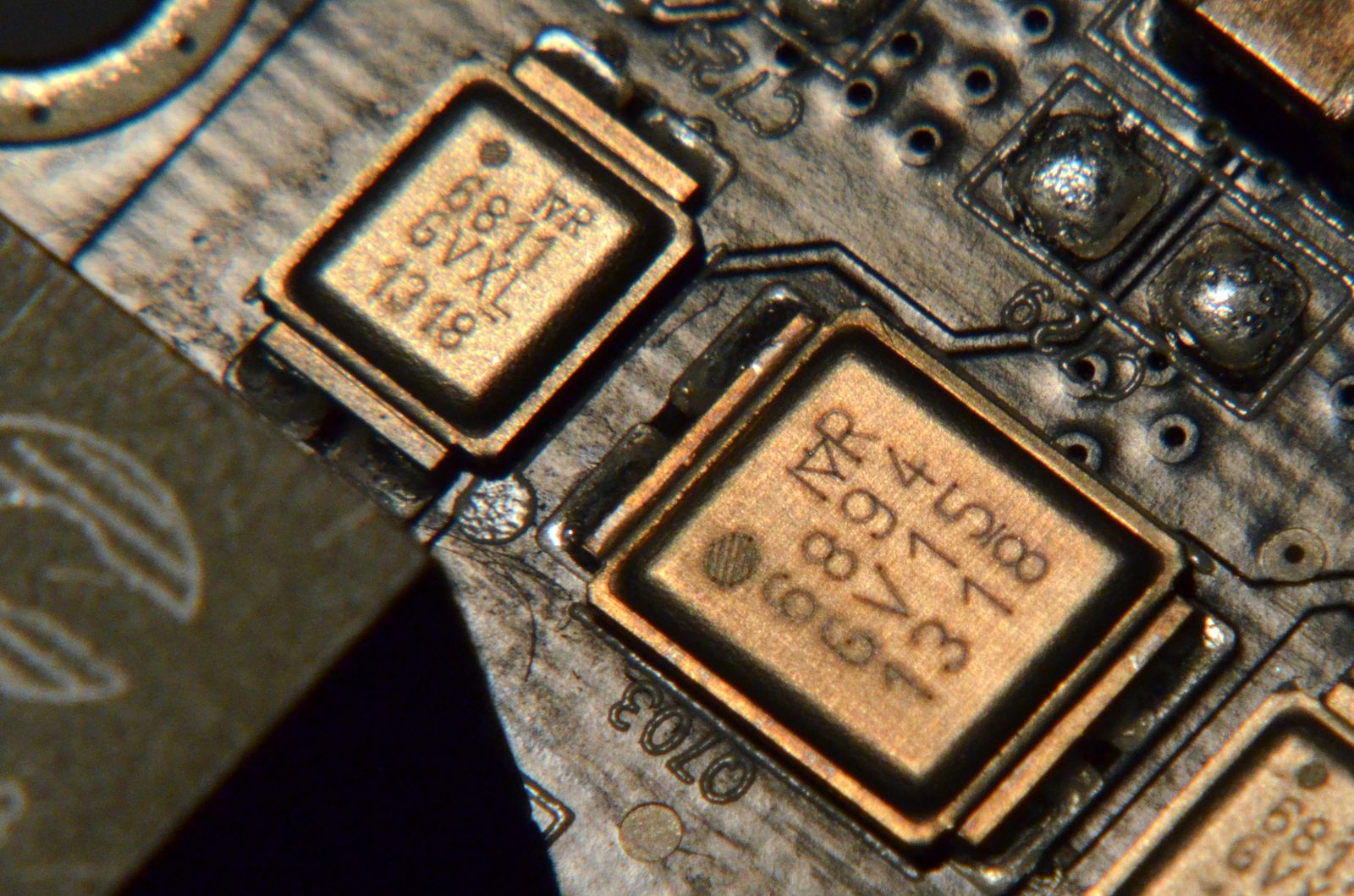

Sunt folosiţi aceiaşi tranzistori MOSFET IRF6894 şi IRF6811, plus drivere CHL8510 produse de International Rectifier.
Iar bobinele provin tot de la Coiltronics.

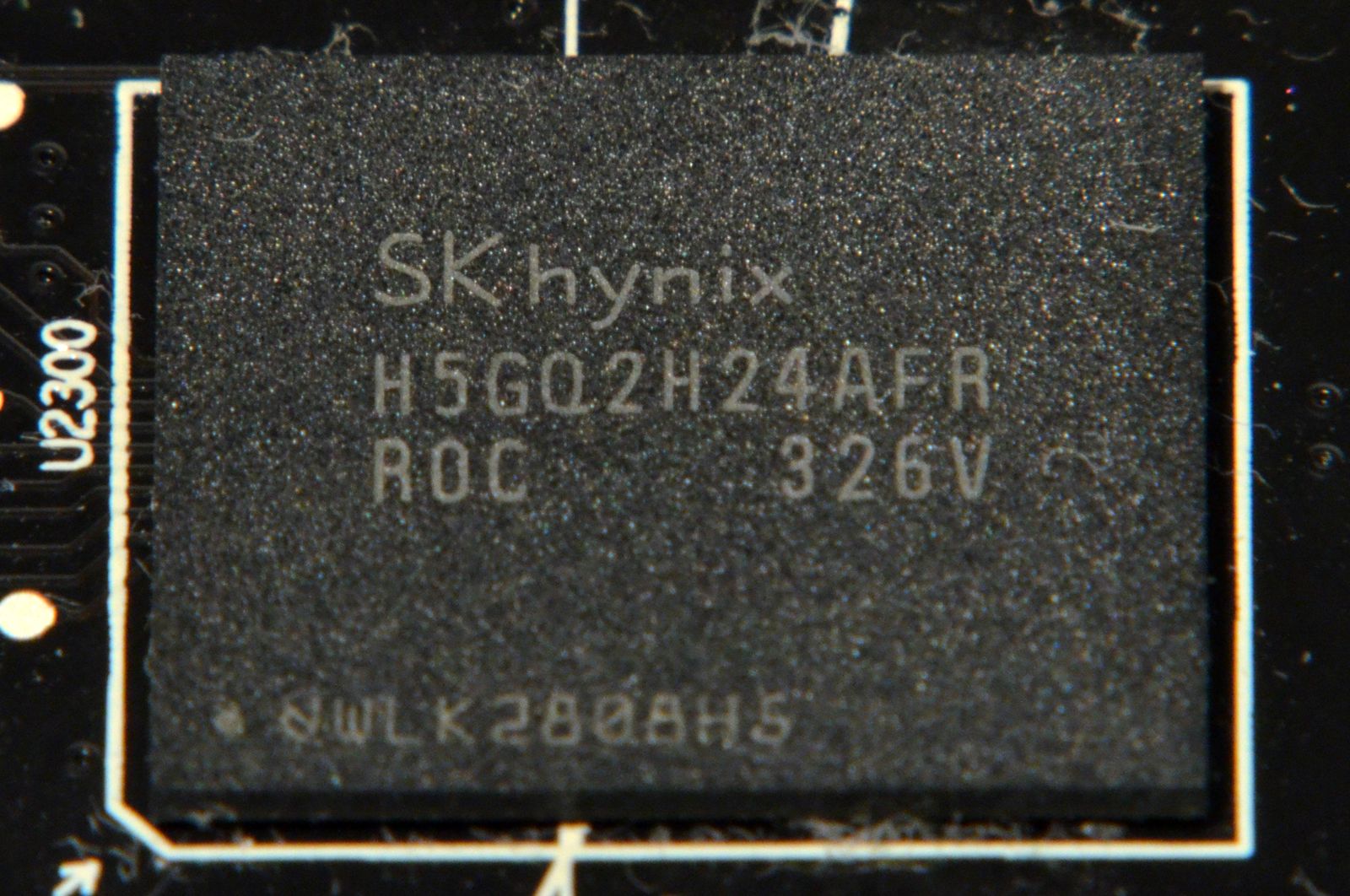

Controller-ul utilizat este deja cunoscutul International Rectifier IR3567BMTRPBF, iar chip-urile de memorie video GDDR5 sunt Hynix H5GQ2H24AFR-R0C.

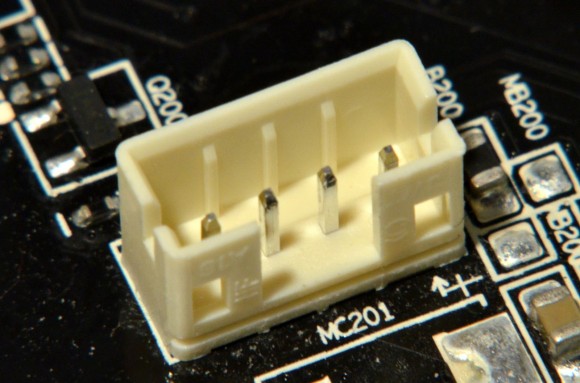

Pentru alimentare, monitorizarea şi controlul ventilatorului, a fost montat un conector cu 4 pini.
