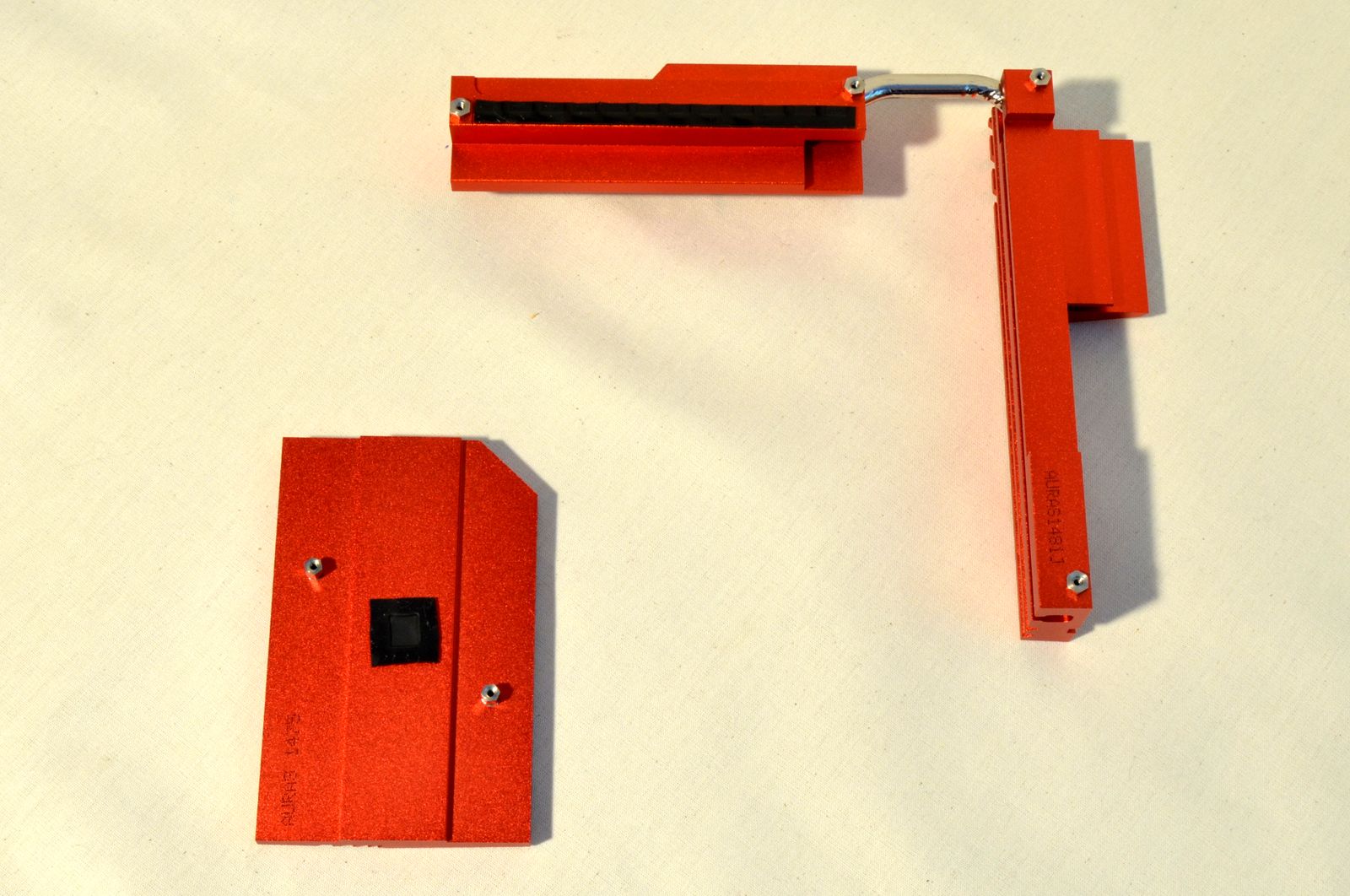

Soluţia de răcire este alcătuită din 2 heatsink-uri conectate între ele printr-un heatpipe pentru VRM şi un al treilea heatsink, independent, pentru chipset. Acestea sunt fixate temeinic, cu ajutorul unor şuruburi cu arcuri, dar contrar aşteptărilor nu sunt acompaniate şi de heatspreadere.

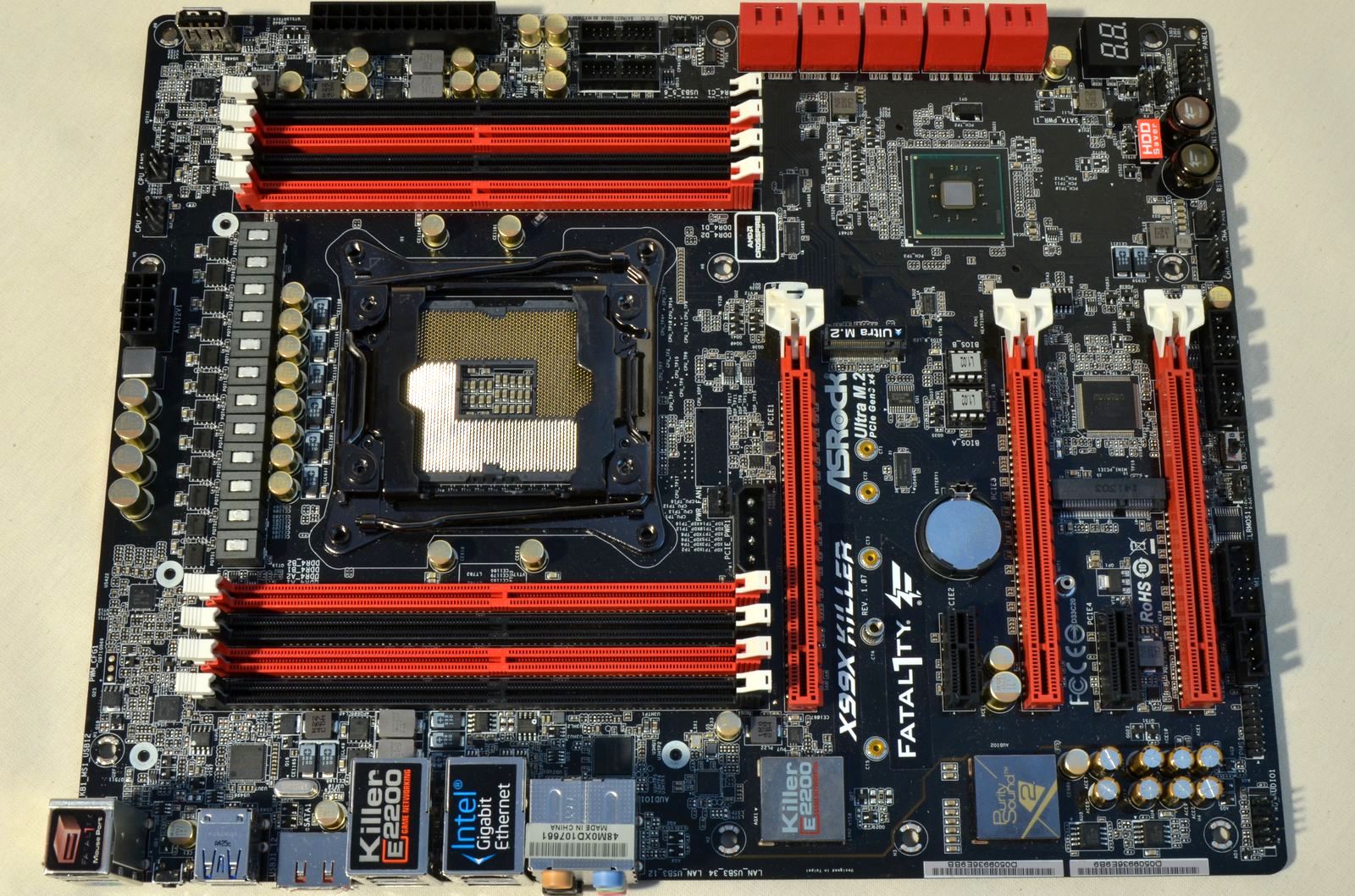

Conform aşteptărilor, PCB-ul dezvăluit după înlăturarea heatsink-urilor este unul destul de aglomerat, în special în zona socket-ului.

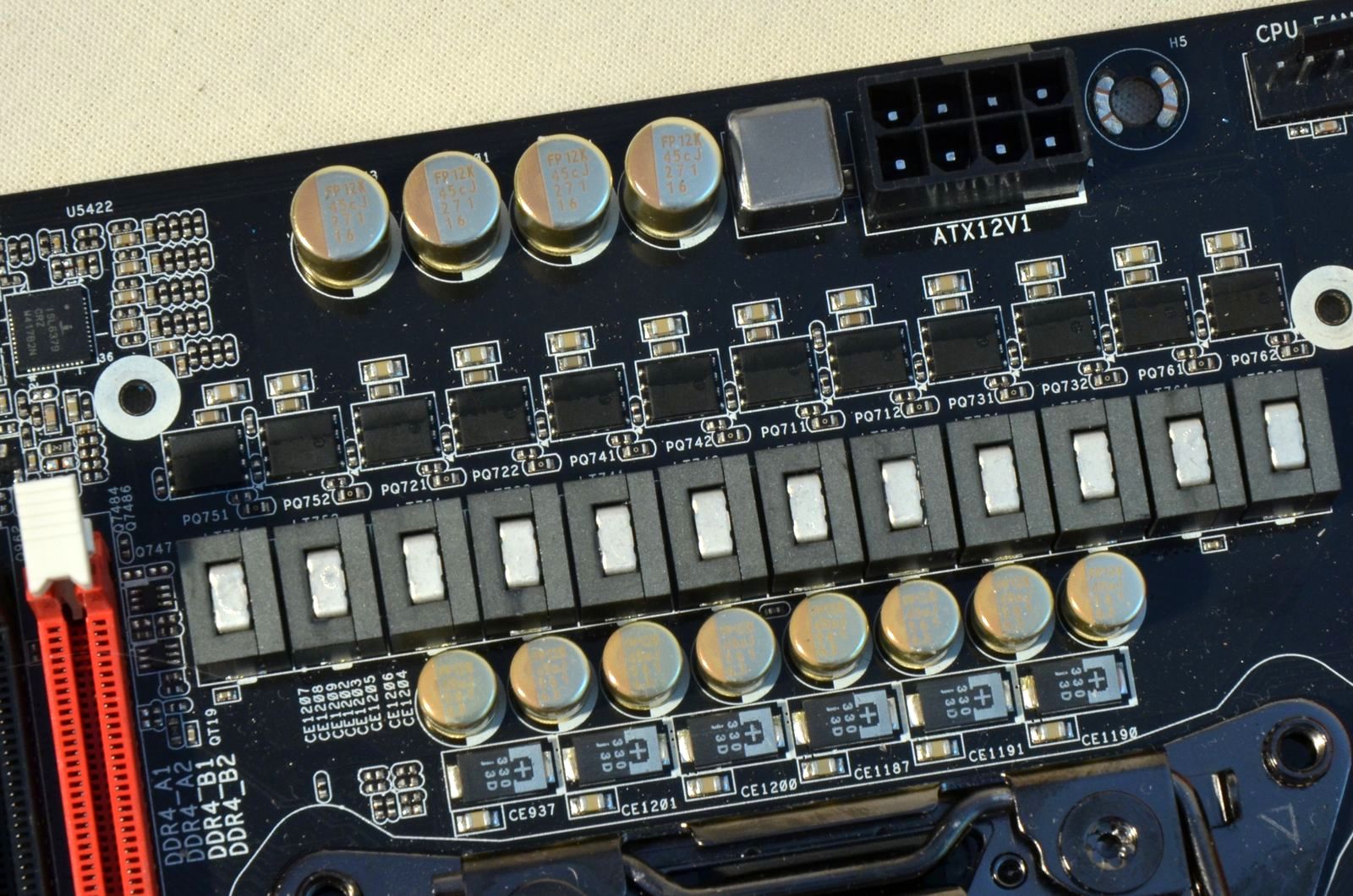

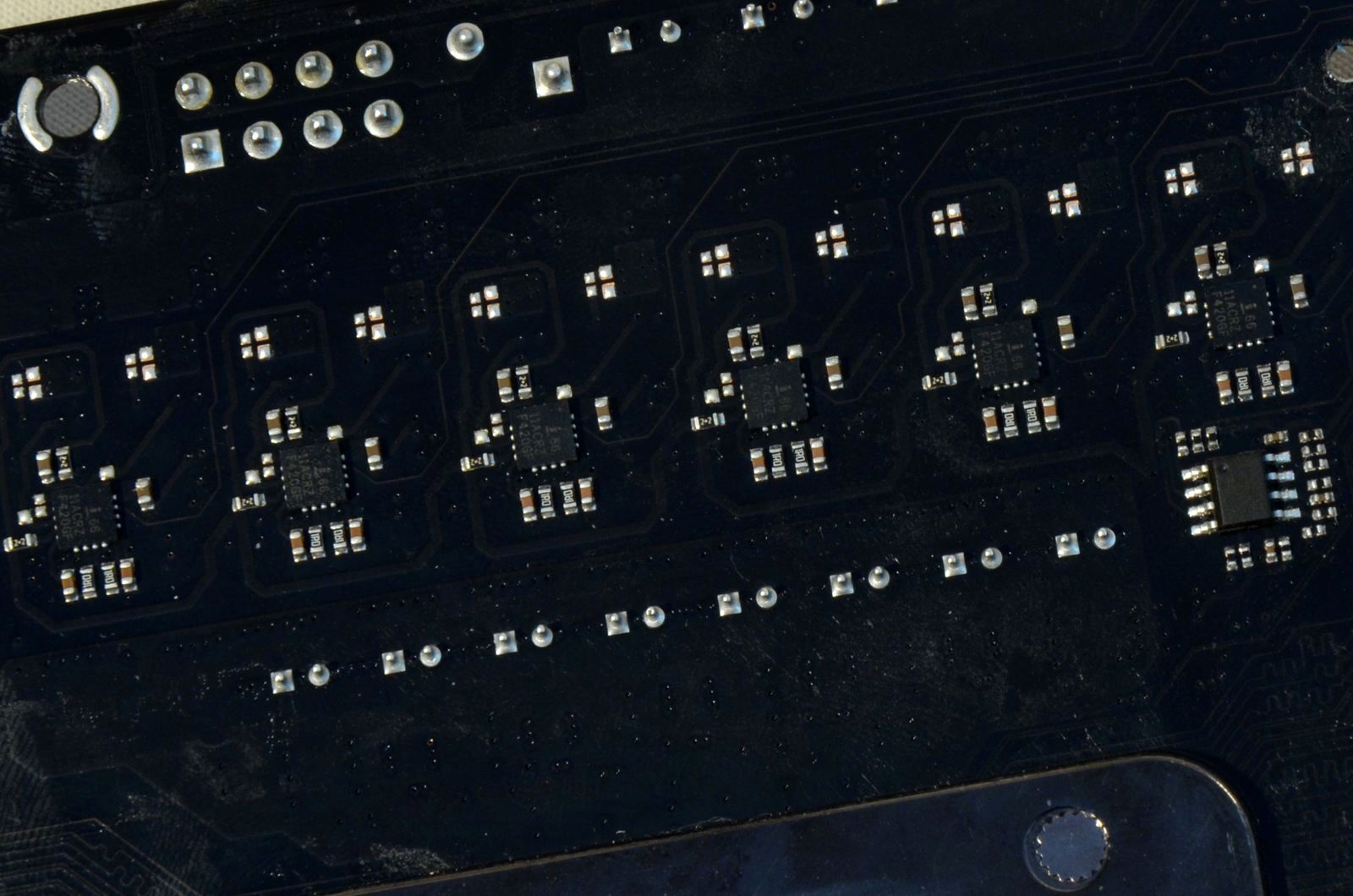

Etajul de alimentare pentru procesor este digital şi este alcătuit din 12 faze, cu componente dispuse pe ambele feţe ale PCB-ului.

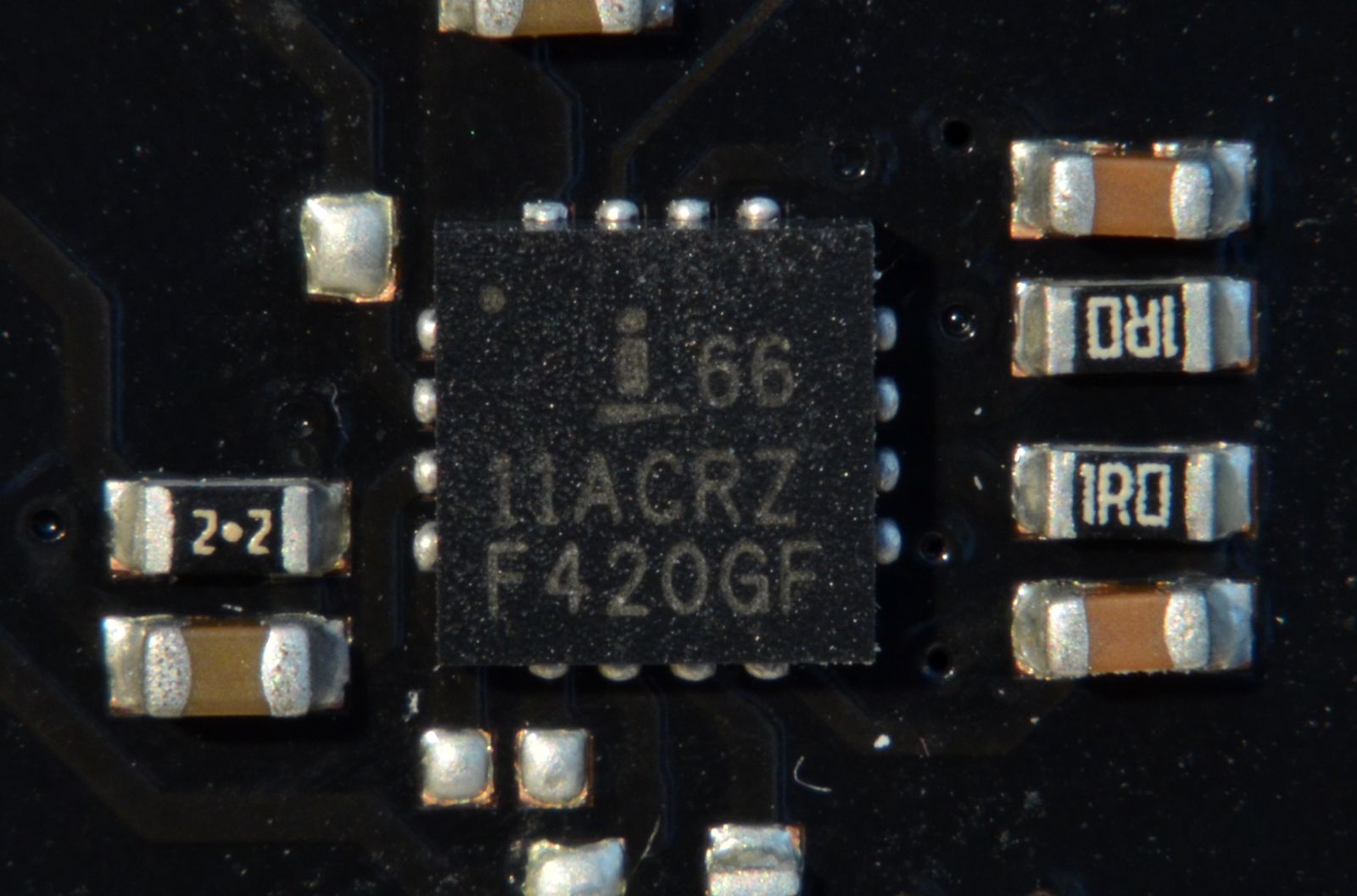

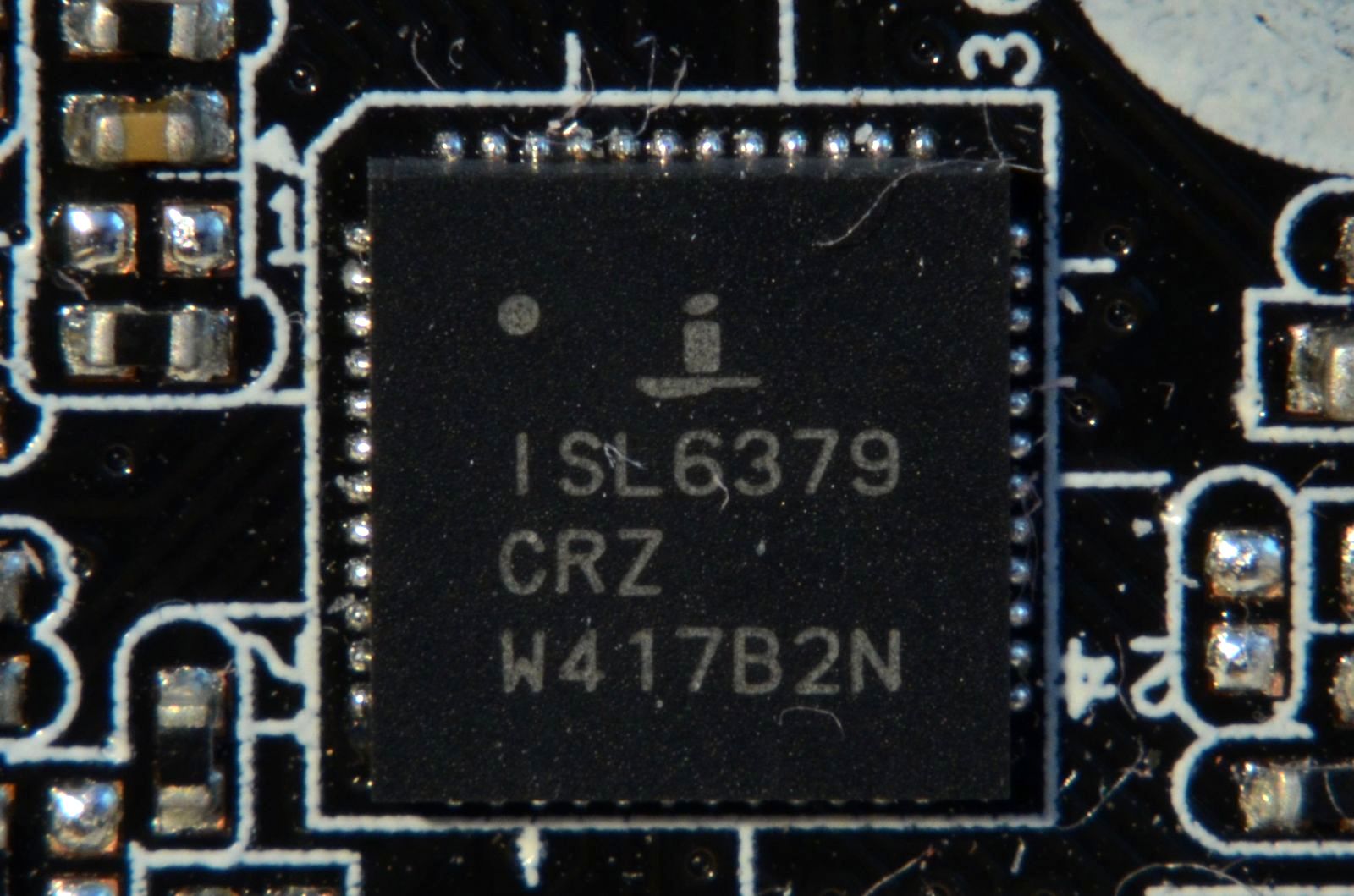

În realitate, controller-ul Intersil ISL6379 nu poate gestiona decât 6 faze, dar acestea sunt dublate cu multiplicatoare de fază Intersil ISL6611, iar în final rezultă 12 chip-uri MOSFET Fairchild.

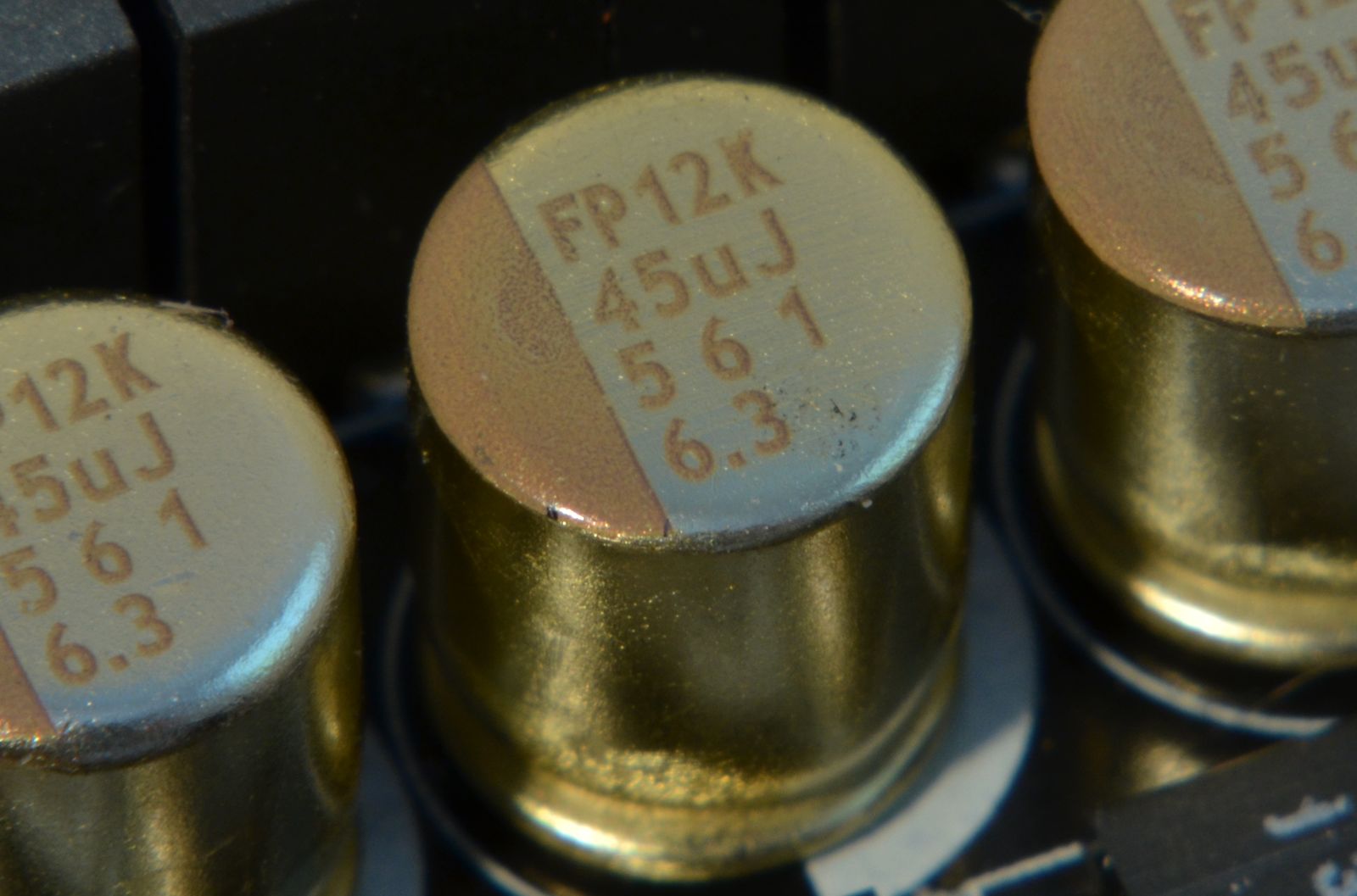

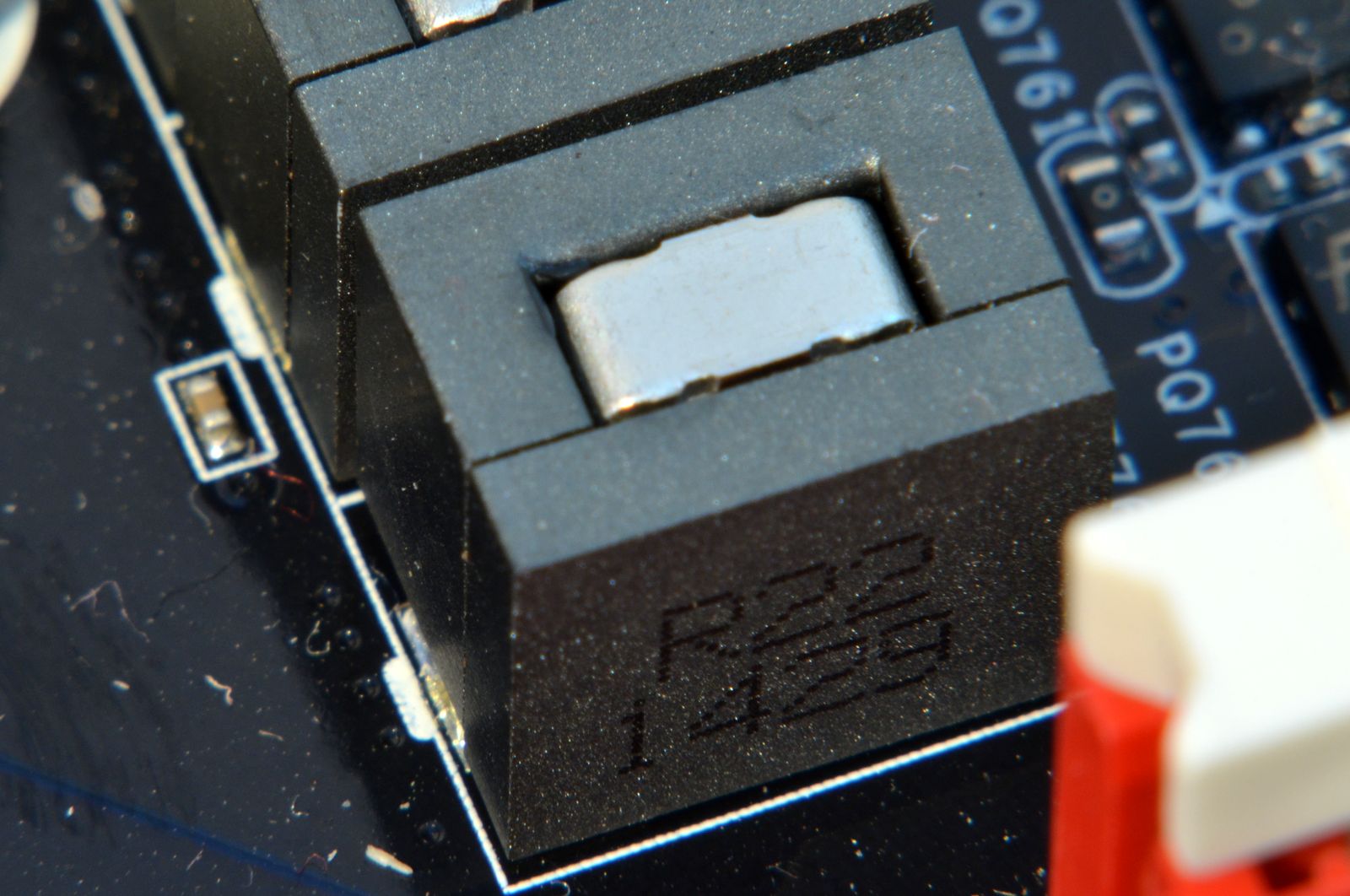

Acestea sunt însoţite de componente pasive Premium promovate sub sigla Super Alloy, adică bobine cu miez de ferită de 60A şi condensatori solizi Nichicon certificaţi pentru 12k ore de funcţionare la 1050C, dar şi de câţiva condensatori cu tantal pentru o mai bună filtrare a curentului.
Cele 2 grupuri de bancuri de memorie sunt prevăzute cu câte un VRM cu 2 faze. Şi de această dată avem componente pe ambele feţe ale PCB-ului, doar că pe cele de pe spate am uitat să le „imortalizez”.

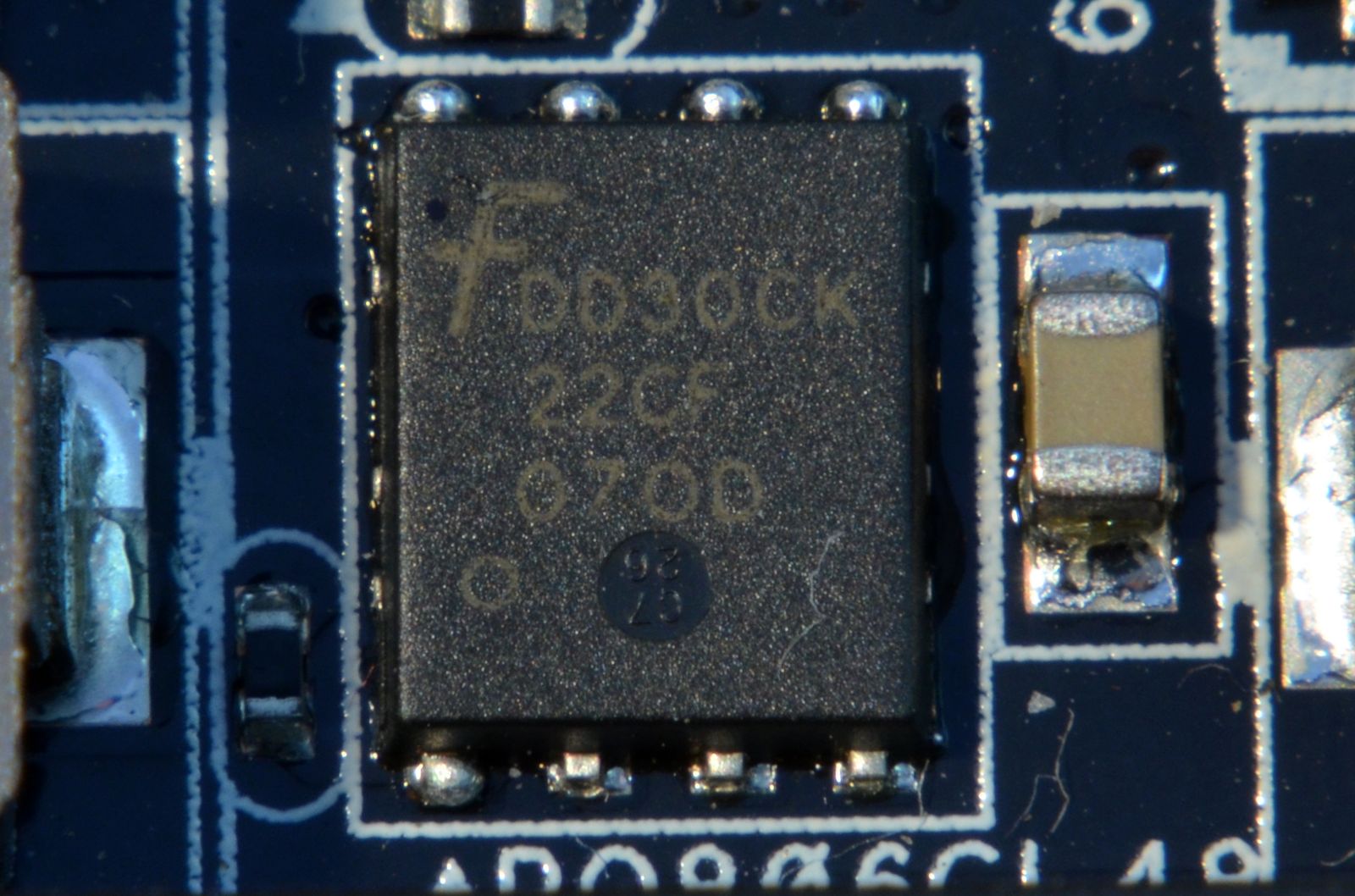

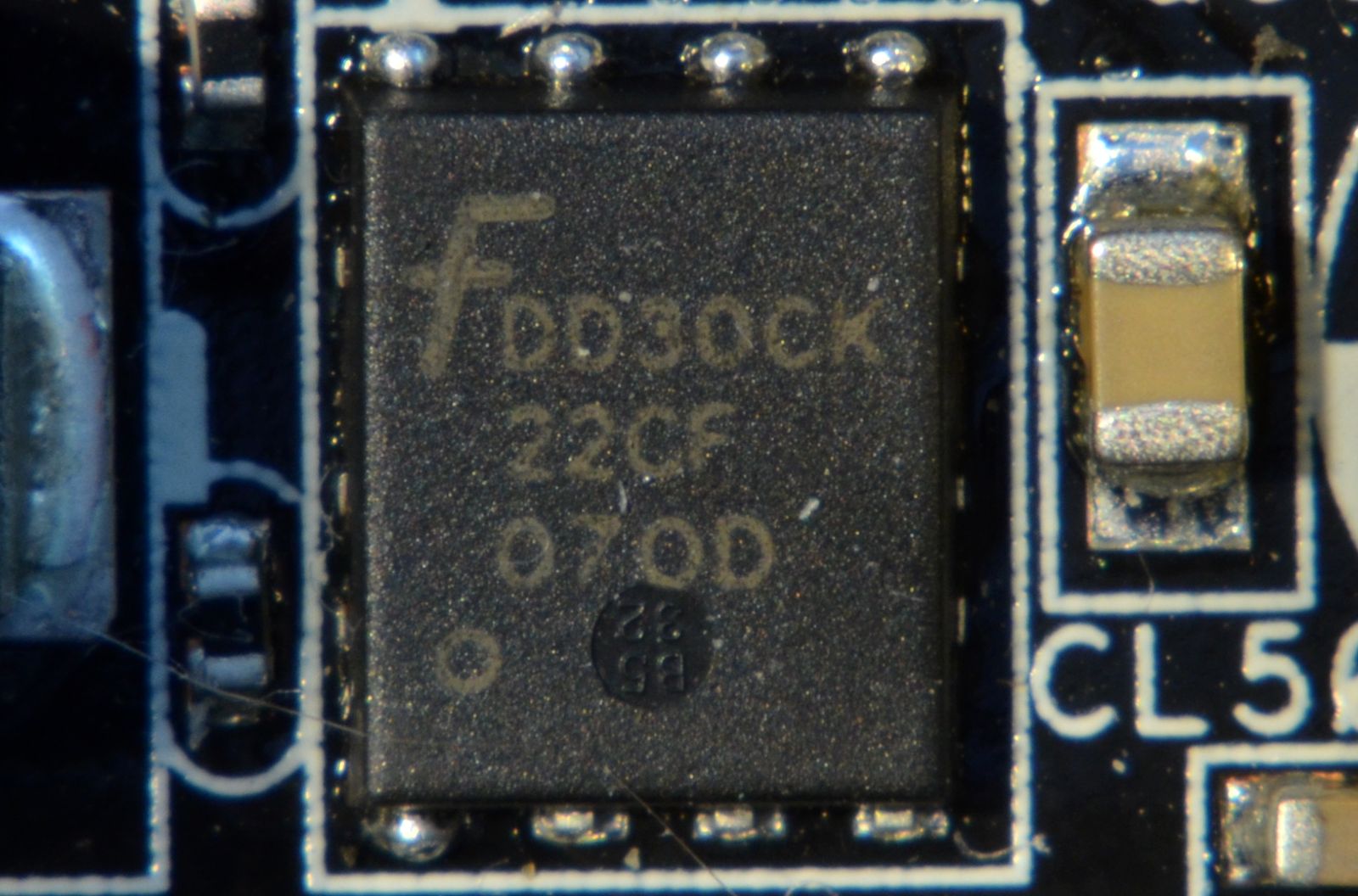

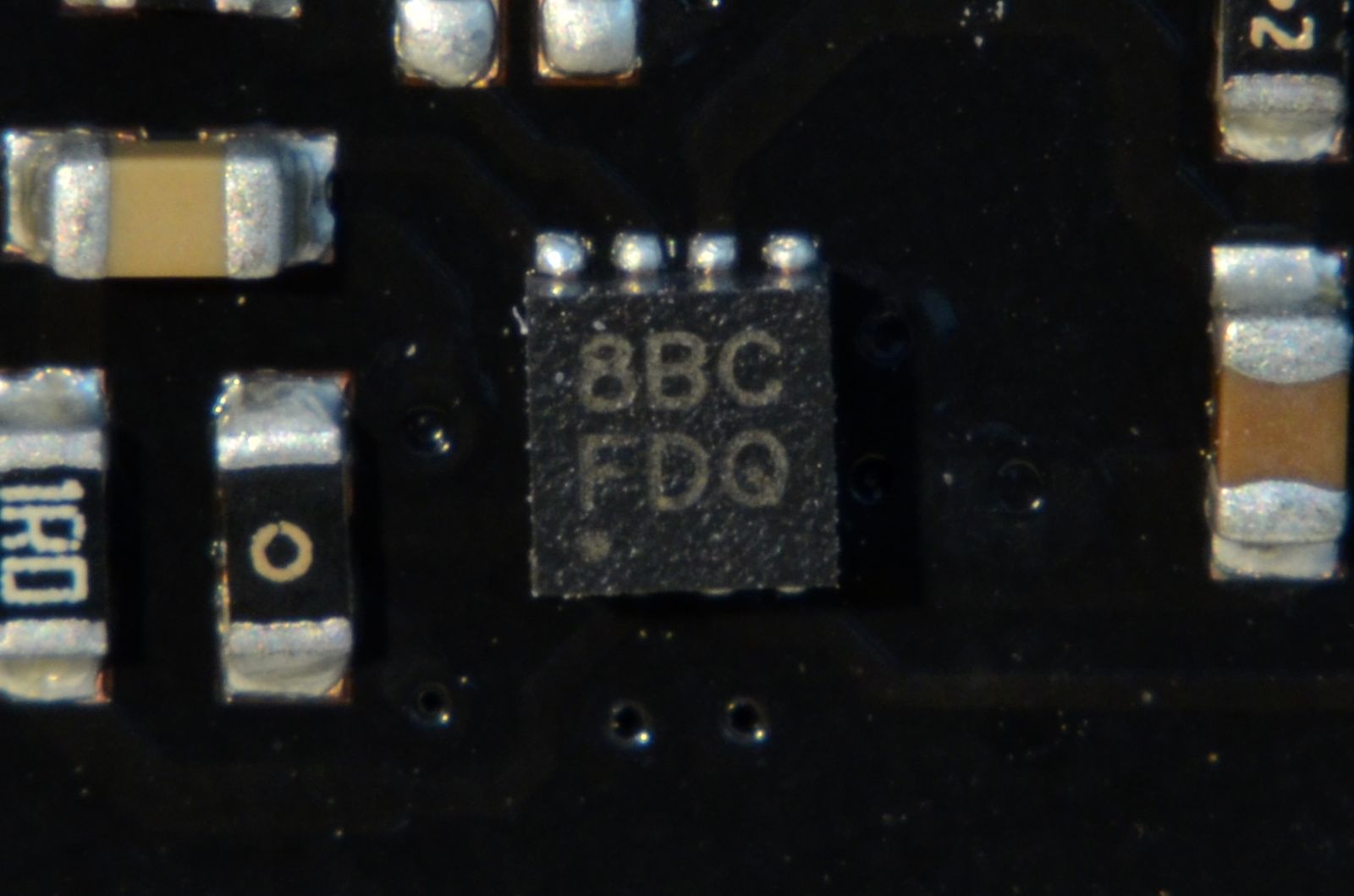

În ambele situaţii, avem aceleaşi chip-uri MOSFET Fairchild care au fost utilizate şi în cazul etajului de alimentare pentru procesor, doar că pe spatele PCB-ului nu mai avem multiplicatoare de fază, ci nişte drivere normale.

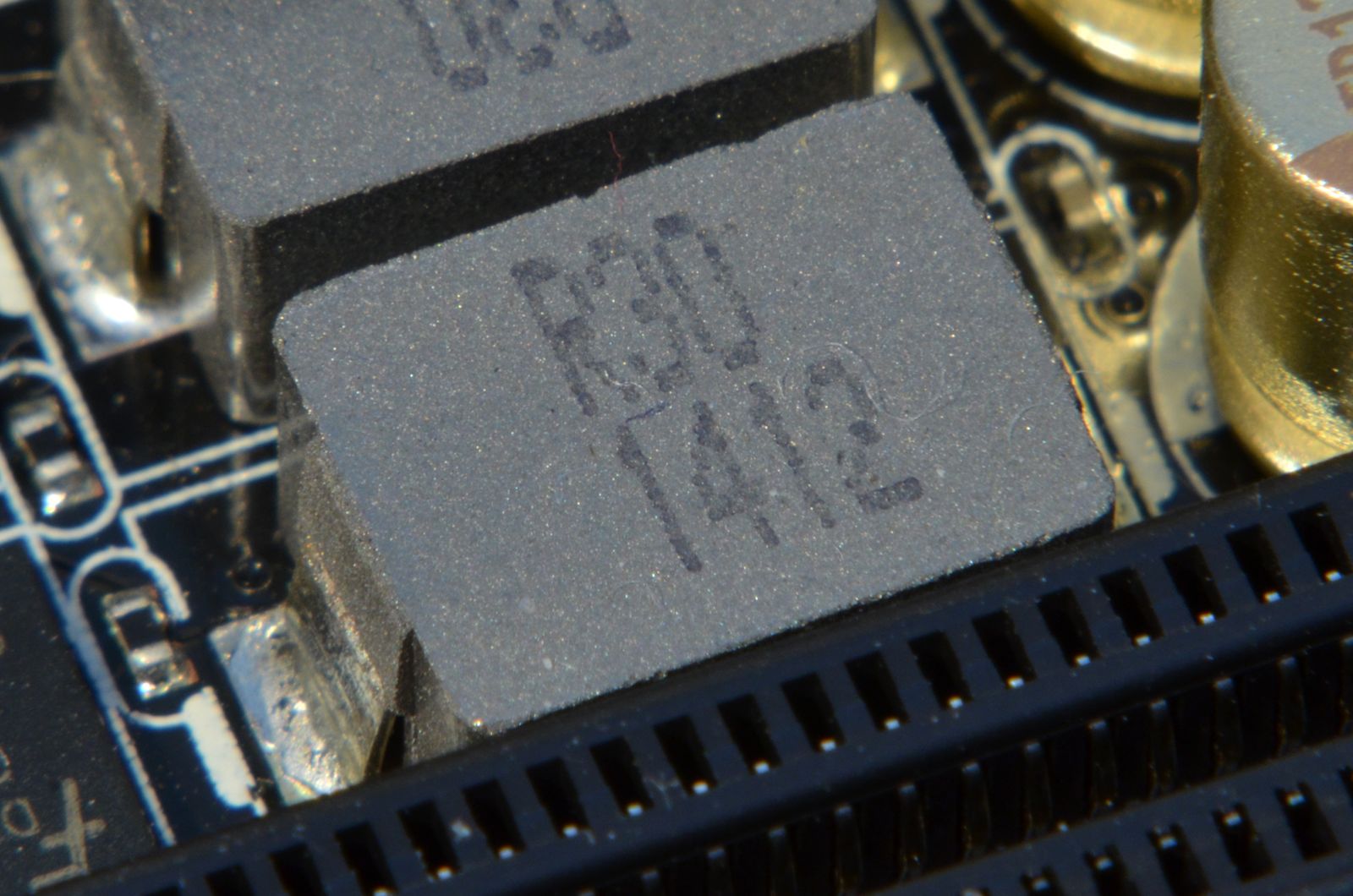

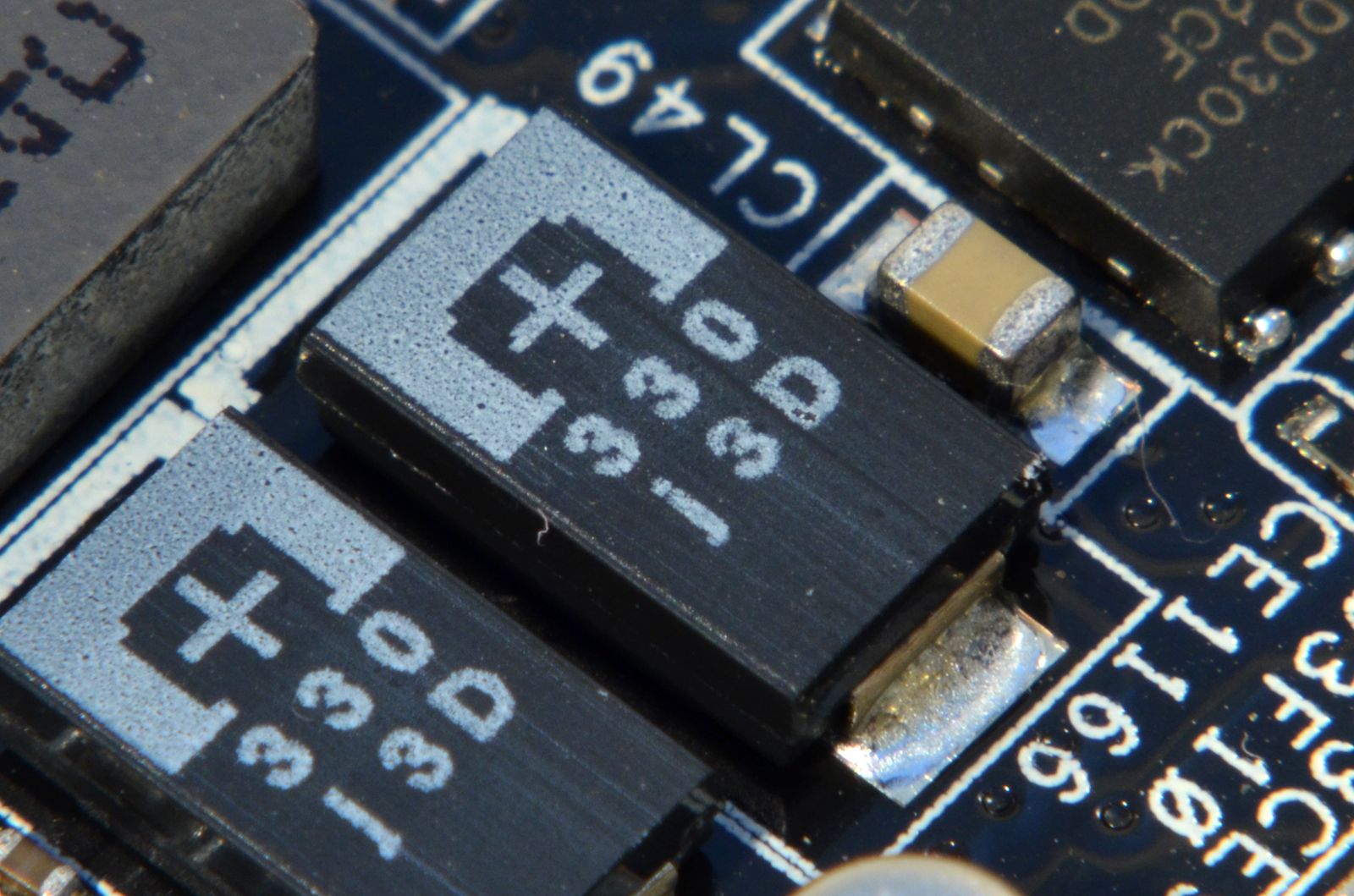

Sunt utilizate aceleaşi bobine în ambele situaţii, doar că sunt modele mai accesibile decât cele de la procesor, însă condensatorii diferă. Astfel, dacă etajul de alimentare pentru bancurile dinspre conectorul de alimentare EATX foloseşte condensatori solizi Nichicon certificaţi pentru 12k ore de funcţionare la 1050C, etajul de alimentare pentru bancurile dinspre back panel foloseşte condensatori cu tantal. De fapt, aceeaşi tehnică am mai întâlnit-o şi la ASUS, de la care ASRock au preluat mai multe idei bune de-a lungul timpului.

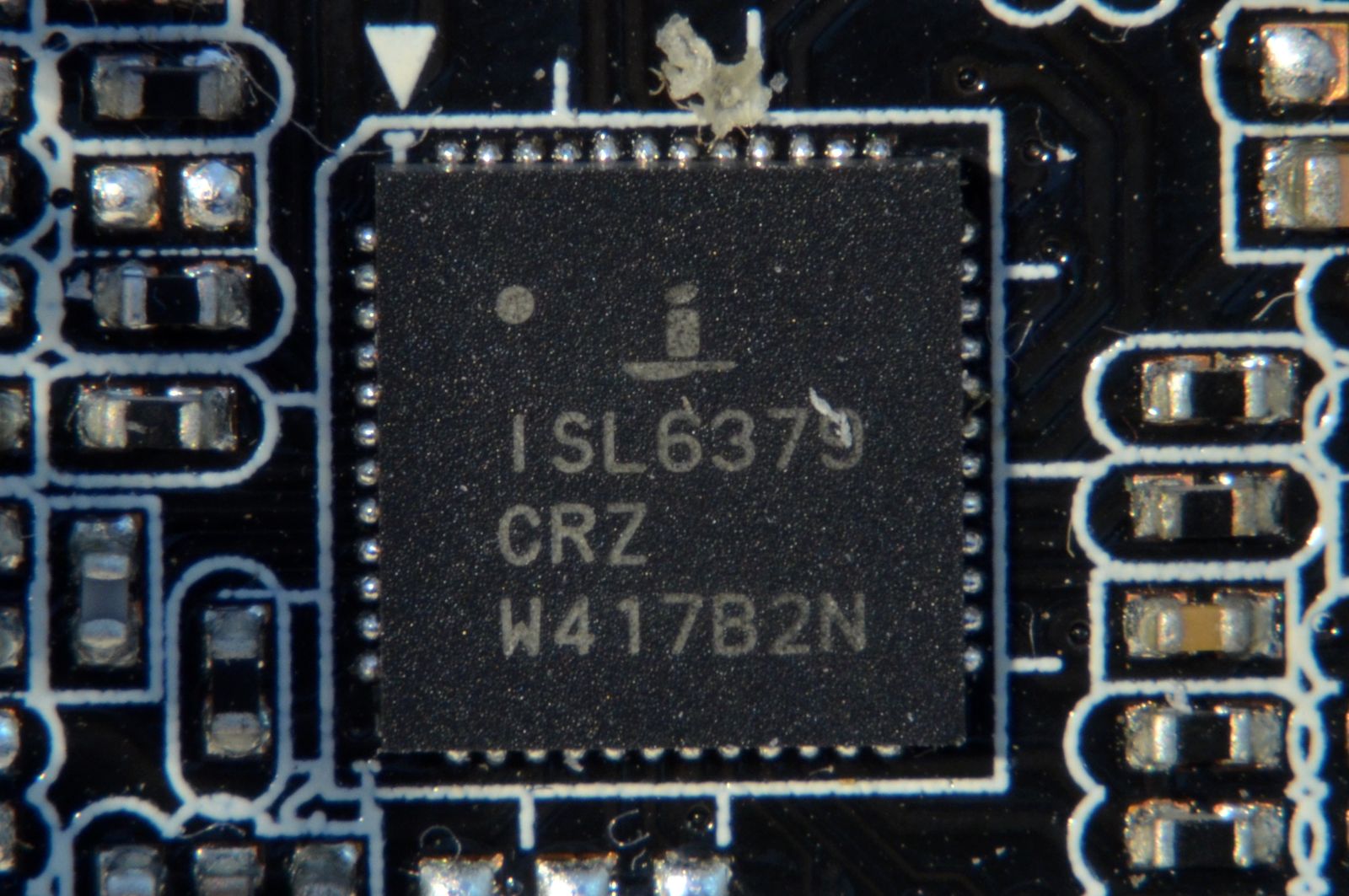

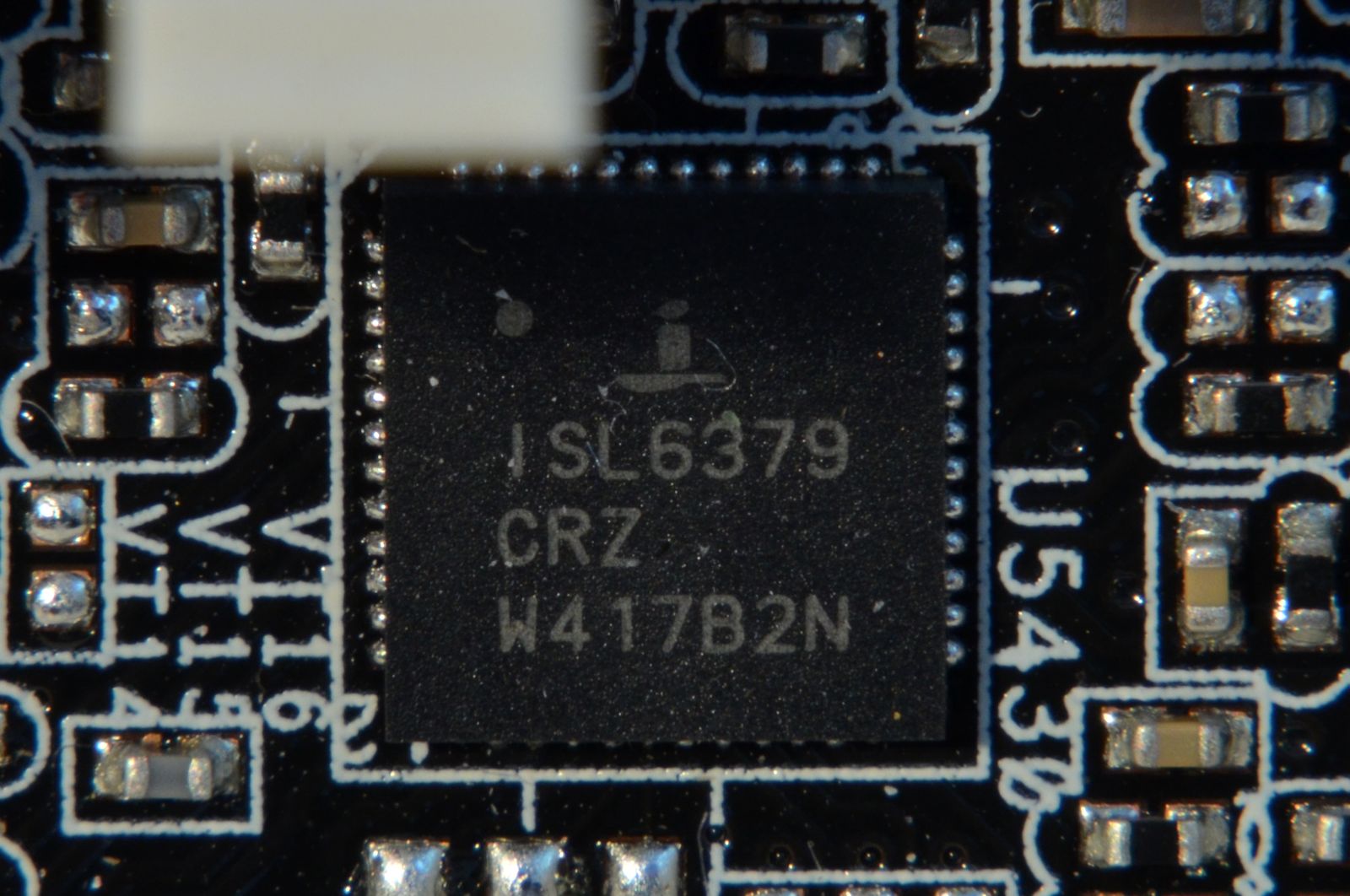

În mod straniu, producătorul a ales să folosească pentru cele 2 etaje de alimentare alocate bancurilor de memorie acelaşi controller Intersil ISL6379.

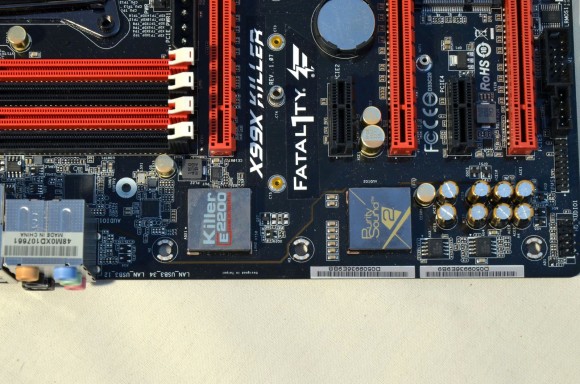

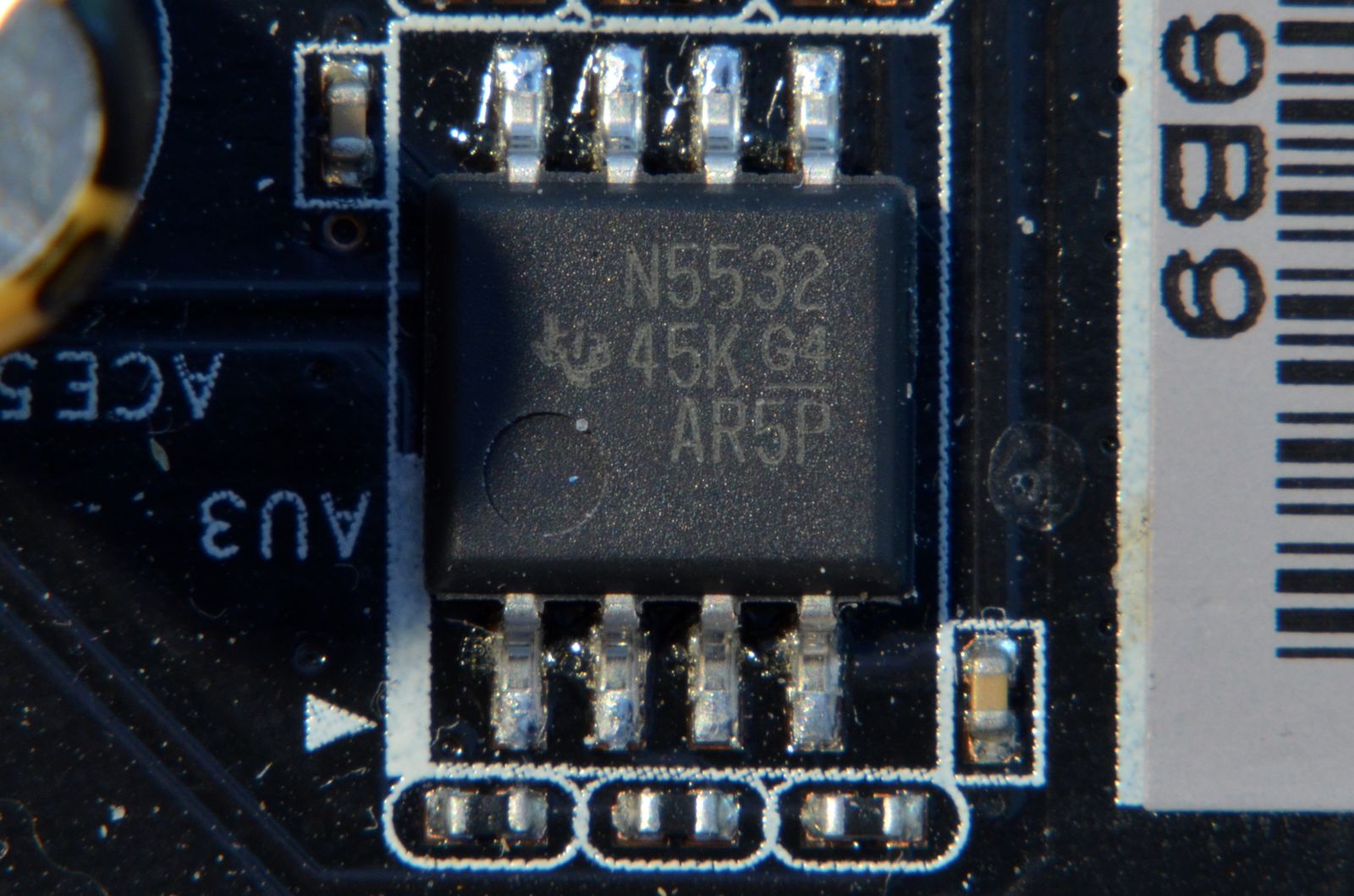

Acum că am elucidat misterul etajelor de alimentare construite de ASRock pentru Fatal1ty X99X Killer, putem trece mai departe şi trebuie să aduc în prim plan interfaţa audio cu care este echipată placa, promovată sub sigla Purity Sound 2. Aceasta se bazează în mod evident pe codecul Realtek ALC1150, dar pentru evitarea interferenţelor este ecranat. În plus, este acompaniat de condensatori audio Nichicon Fine Gold şi de amplificatoare Texas Instruments NE5532
De asemenea, mai trebuie adăugat că întreaga zonă responsabilă de producerea şi redarea sunetului a fost izolată de restul PCB-ului, pentru a reduce cât mai mult interferenţele.

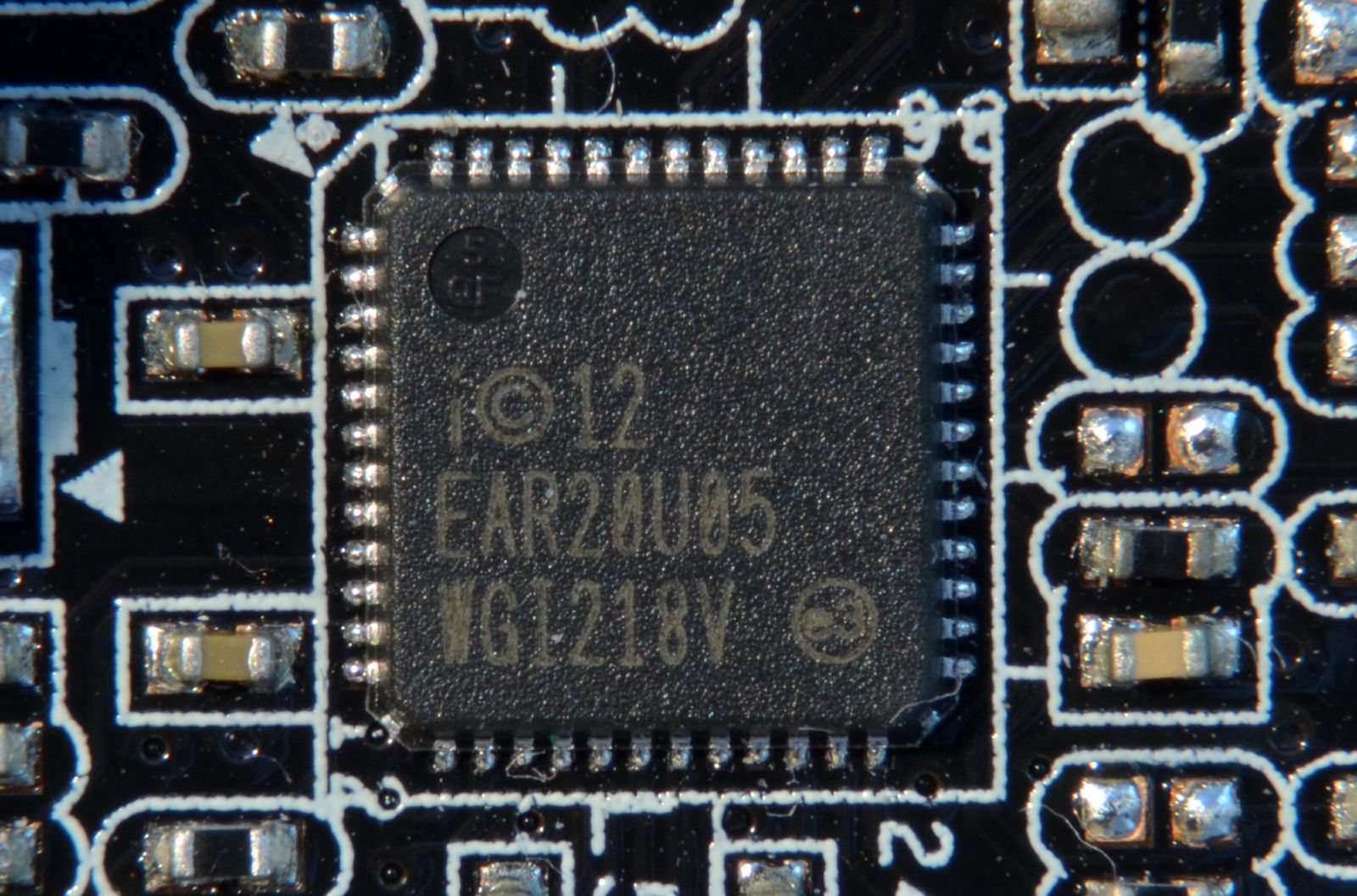

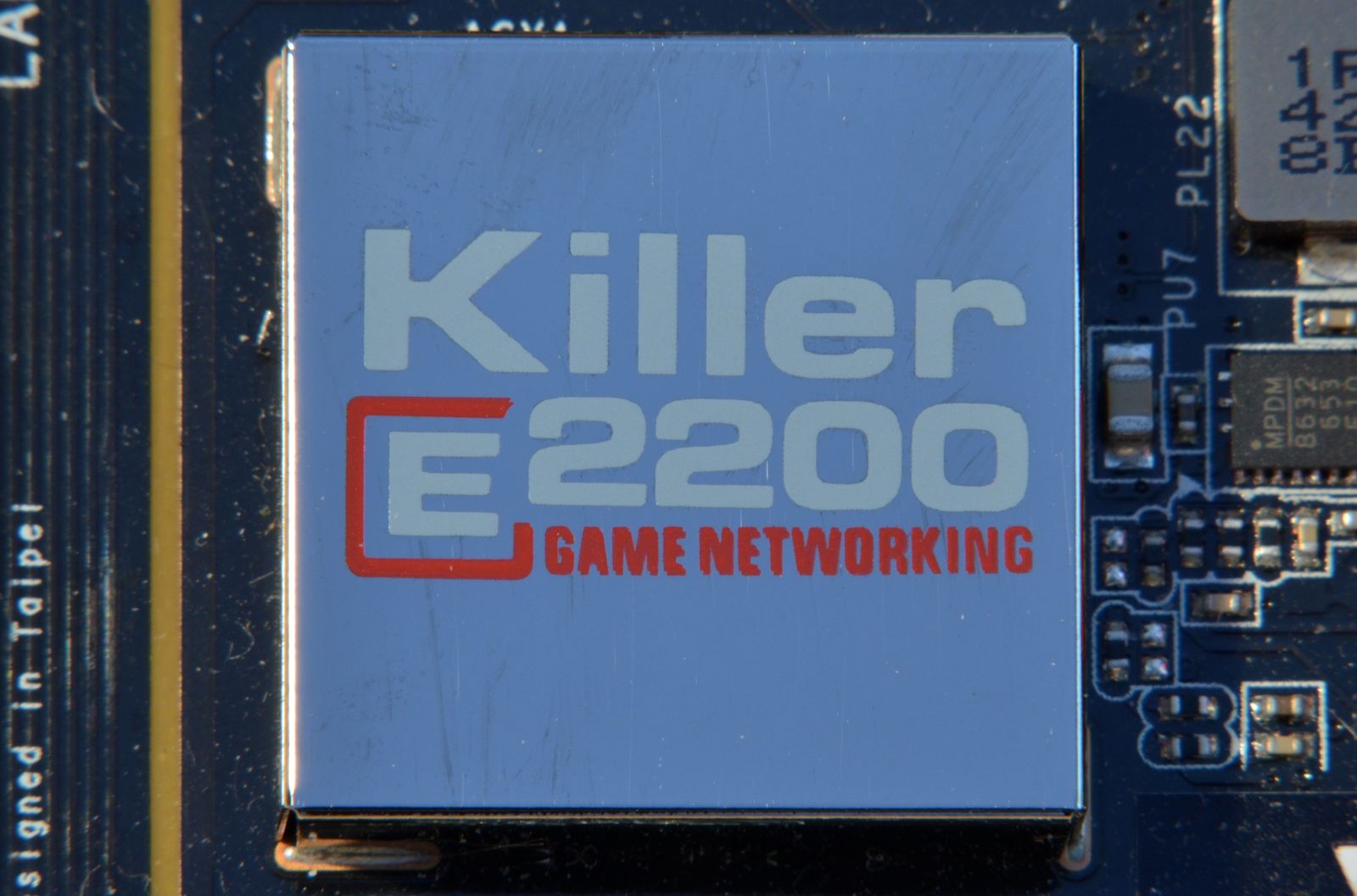

Cea de-a doua dotare care recomandă ASRock Fatal1ty X99X Killer pasionaţilor de jocuri este prezenţa unui controller Gigabit LAN Qualcomm Atheros Killer E200, alături de clasicul Intel WGI218V. Acesta promite eliminarea întârzierilor prin prioritizarea automată a traficului creat de jocuri.

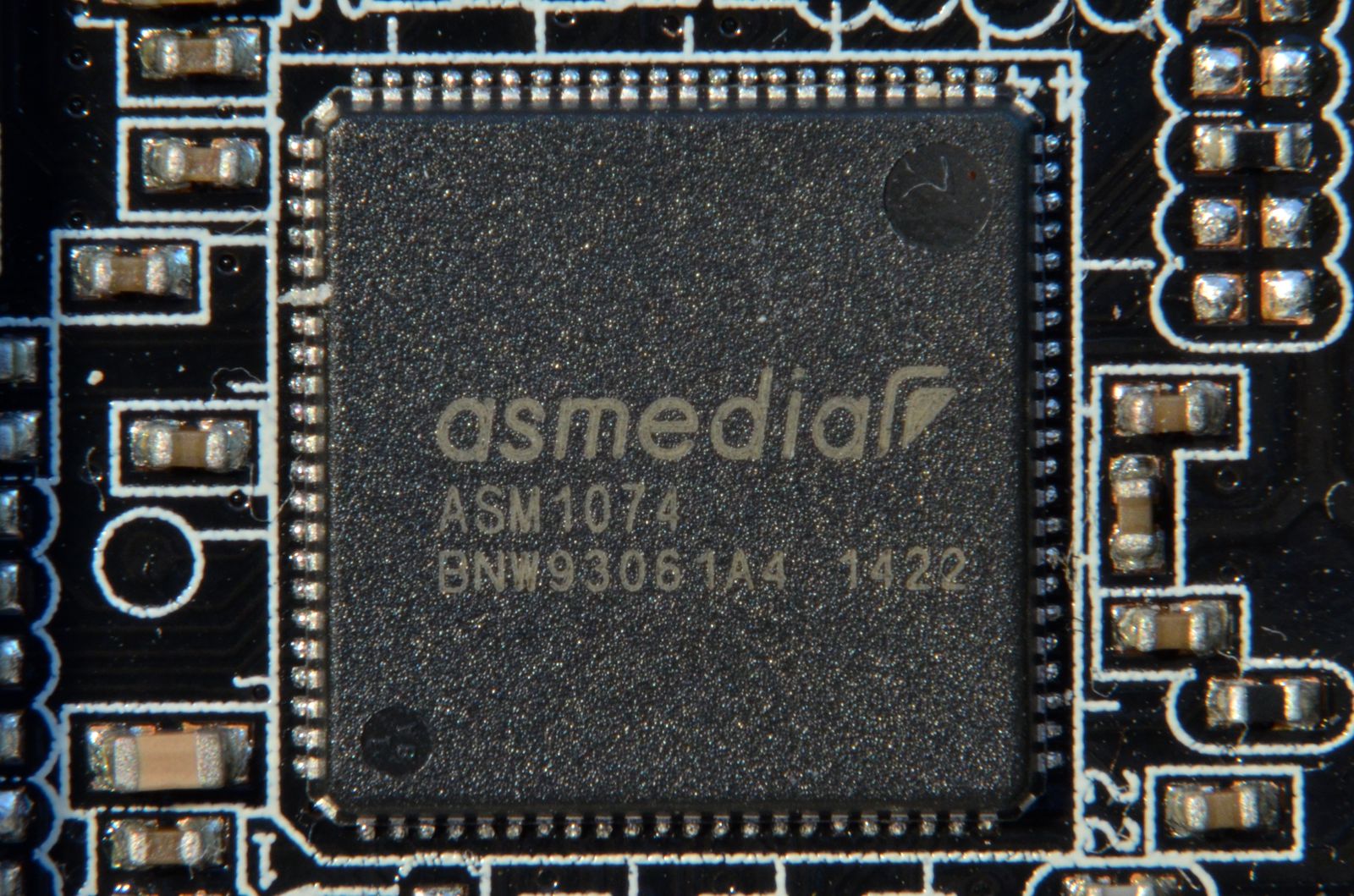

Pentru obţinerea unora dintre porturile USB 3.0, a fost utilizate un controller Asmedia ASM1042AE şi un hub Asmedia ASM1074.
Iar pentru buna funcţionare a porturilor SATA 6.0Gbps în tandem cu slot-urile M.2 şi mini PCI-Express şi a slot-urilor PCI-Express, avem switch-uri Asmedia ASM1456 şi Texas Instruments HD3SS3415.

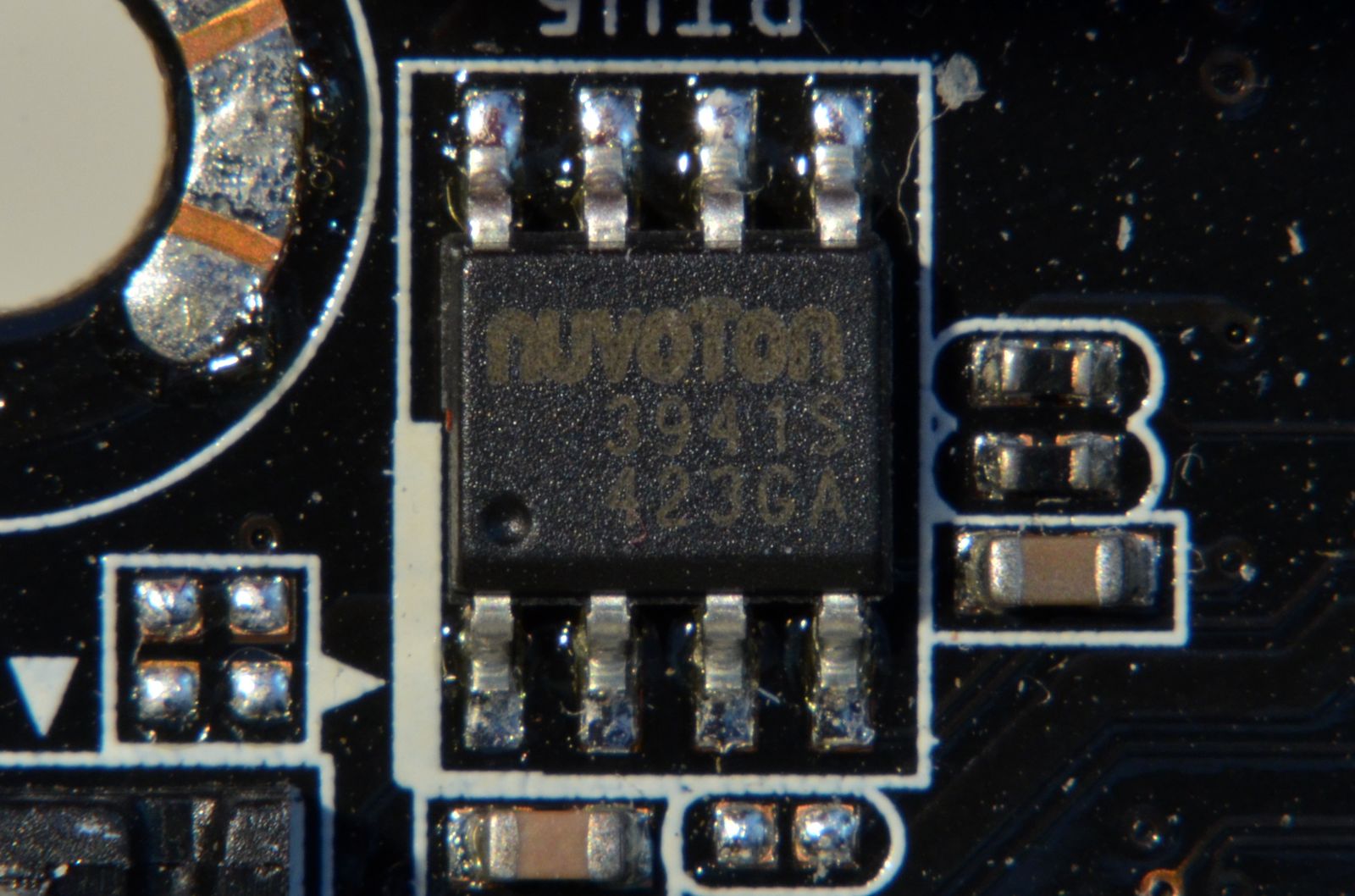

Controller-ul Super I/O este Nuvoton NCT6791D, iar pentru ajustarea regimului de funcţionare a ventilatoarelor, conectorii de alimentare cu 4 pini sunt prevăzuţi cu controllere Nuvoton 3941S.
