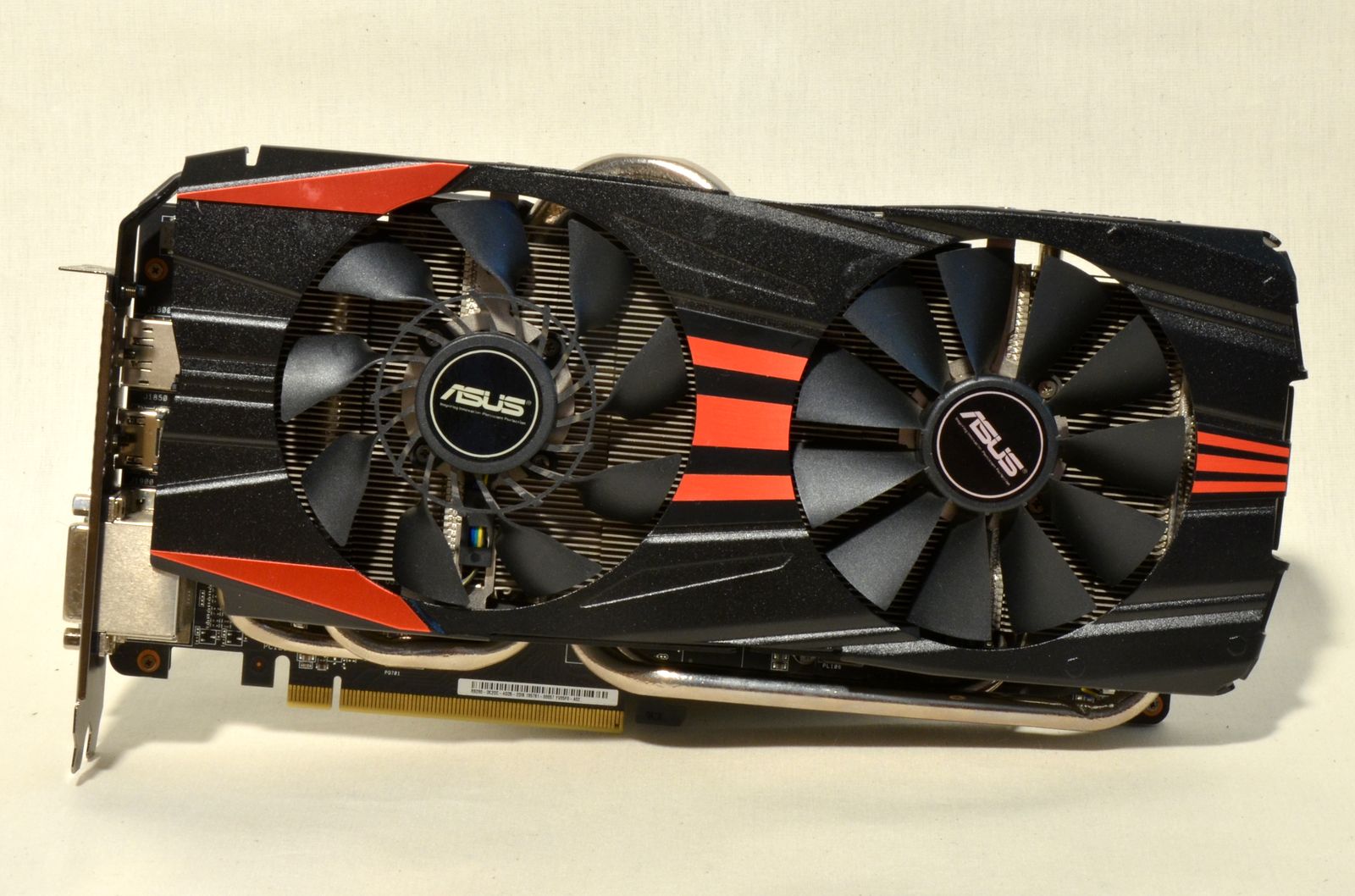

Din păcate, R9290-DC2OC-4GD5 a sosit cu un ambalaj incomplet, aşa că nu vi-l voi mai prezenta, dar este bine de ştiut că în interior ar trebui să găsiţi pe lângă ghidul de instalare şi discul optic cu drivere şi aplicaţii şi un adaptor de alimentare de la 2 conectori cu 6 pini la unul cu 8 pini. Placa adoptă un design deja bine cunoscut, folosind o combinaţie de culori negru-roşu specifică zonei de gaming. Cu o lungime de 28.9cm şi o lăţime de 13.3cm, ASUS R9290-DC2OC-4GD5 nu ar trebui să pună probleme prea mari la instalarea într-un sistem de gaming.

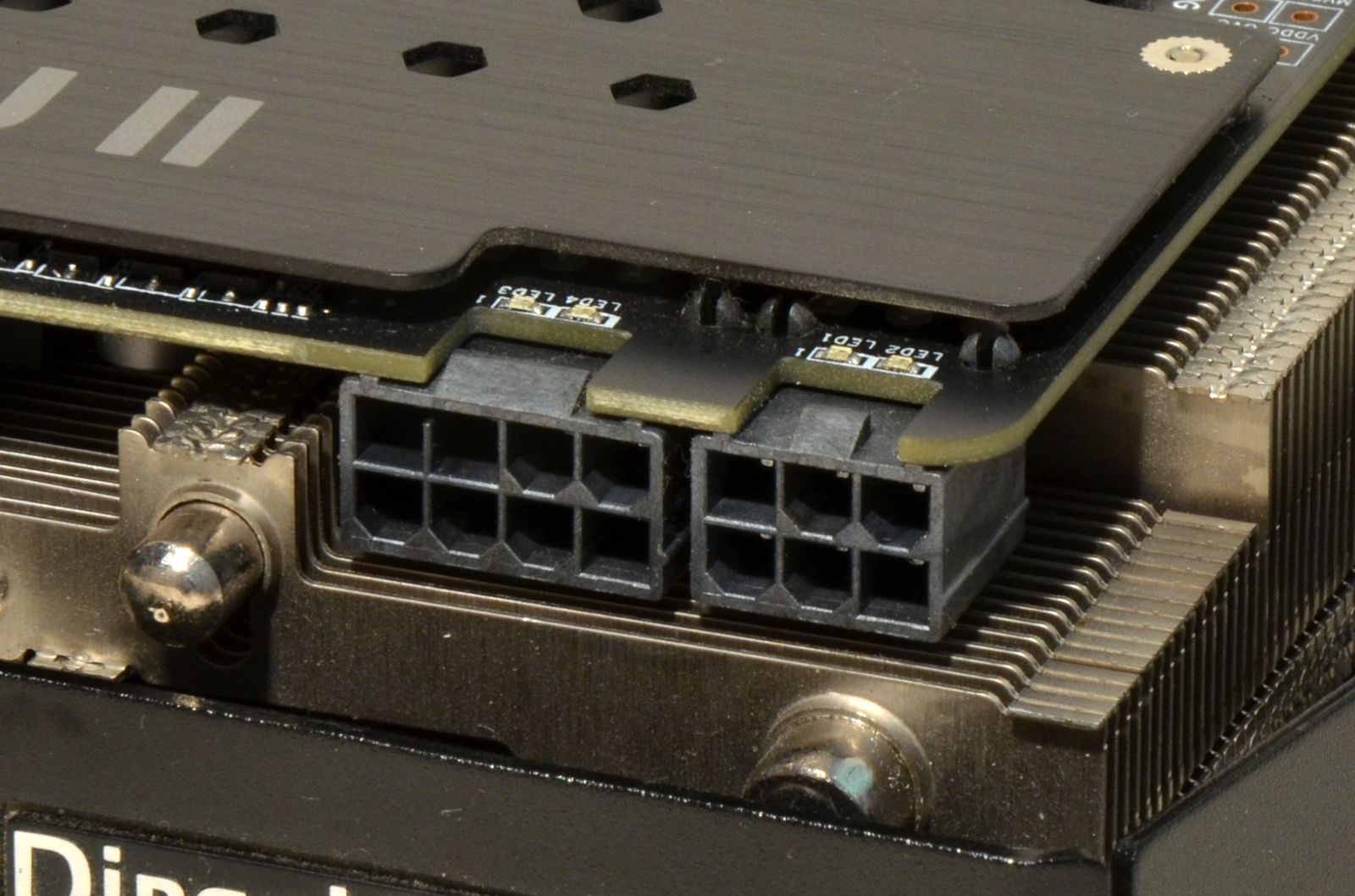

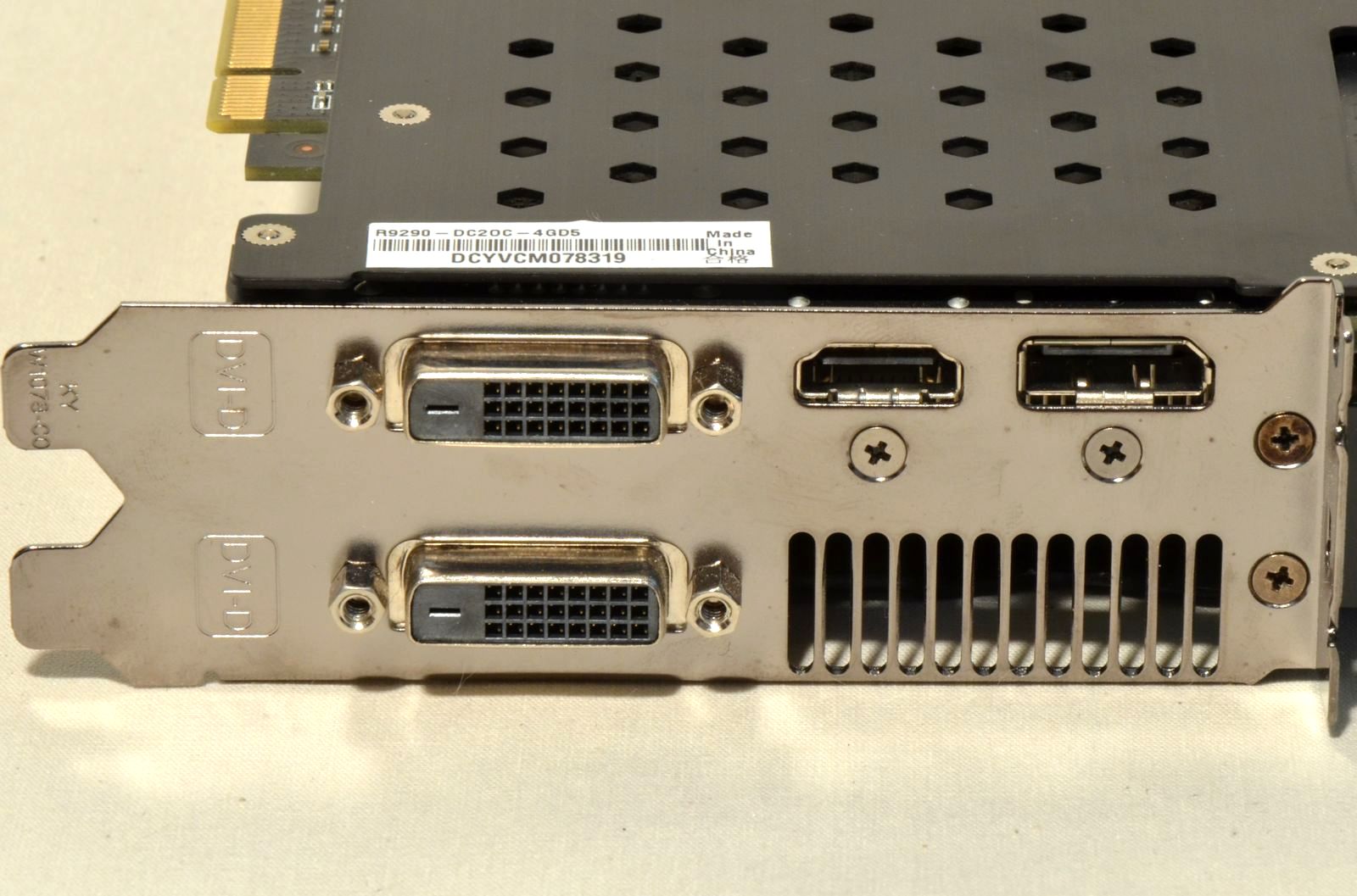

Bracket-ul dual slot conţine 2 conectori DVI-D, 1 HDMI şi un DisplayPort. Se observă deci eliminarea suportului pentru monitoare cu conector analogic. Iar pentru alimentare, sunt plasaţi pe lateral 1 conector cu 6 pini şi altul cu 8 pini.

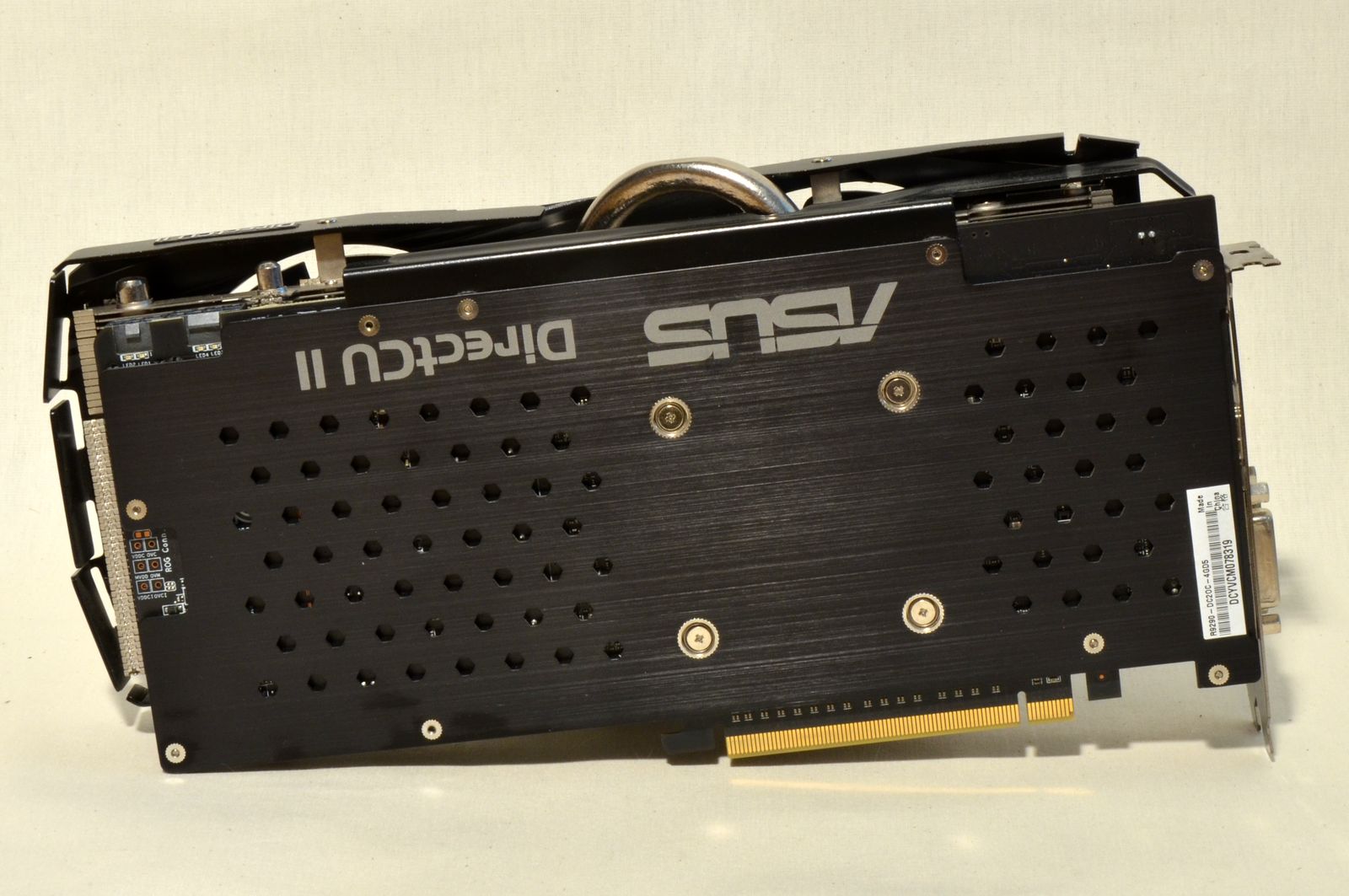

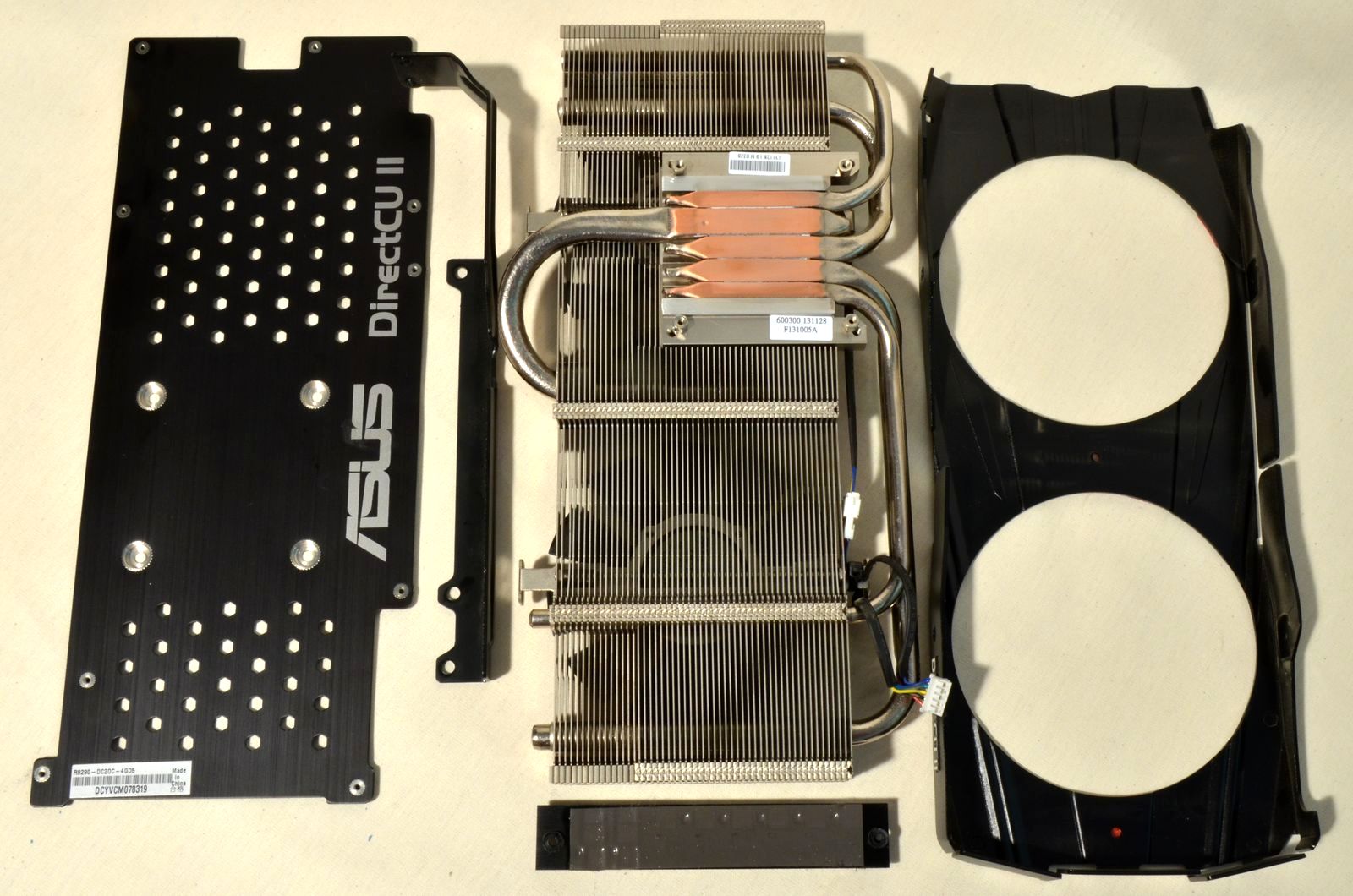

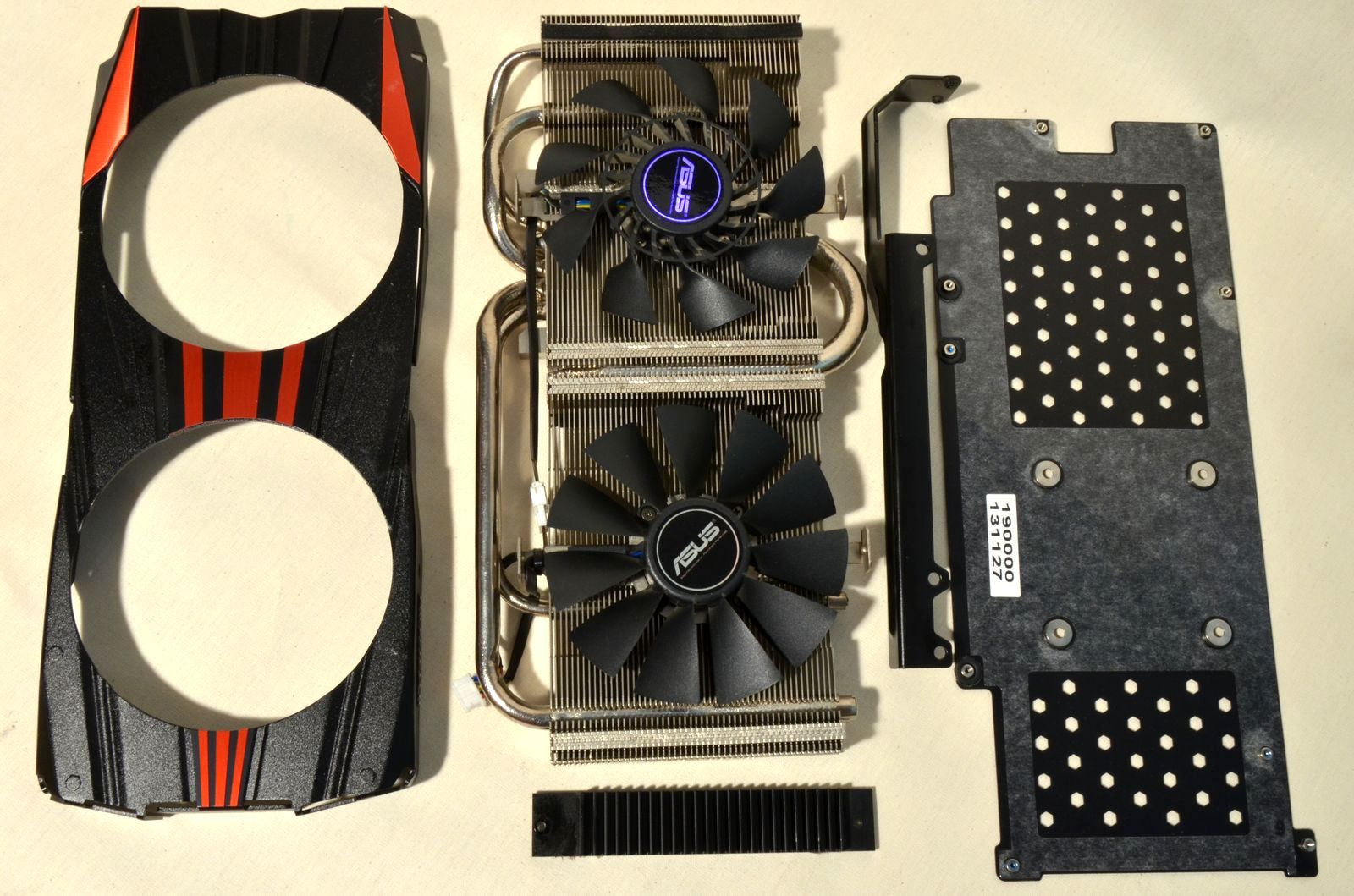

Soluţia de răcire se bazează pe un heatsink masiv dotat cu 5 heatpipe-uri (1 de 10mm, 2 de 8mm şi 2 de 6mm), ce preia căldura produsă de nucleul grafic. Un al doilea heatsink, de dimensiuni reduse, acoperă chip-urile ce intra în alcătuirea VRM-ului. Din păcate, chip-urile de memorie nu au fost acoperite cu heatsink-uri. Fluxul de aer este asigurat de 2 ventilatoare de 95mm – unul clasic şi celălalt de tip CoolTech – iar întregul ansamblu este acoperit cu o carcasă metalică. Placa mai este dotată cu o bară pentru rigidizare, plus un back plate. Personal, aş fi preferat ca backplate-ul să fie dotat şi cu suprafeţe de contact termic pentru a prelua o parte din căldura produsă de VRM, dar el a fost montat numai pentru ranforsare.

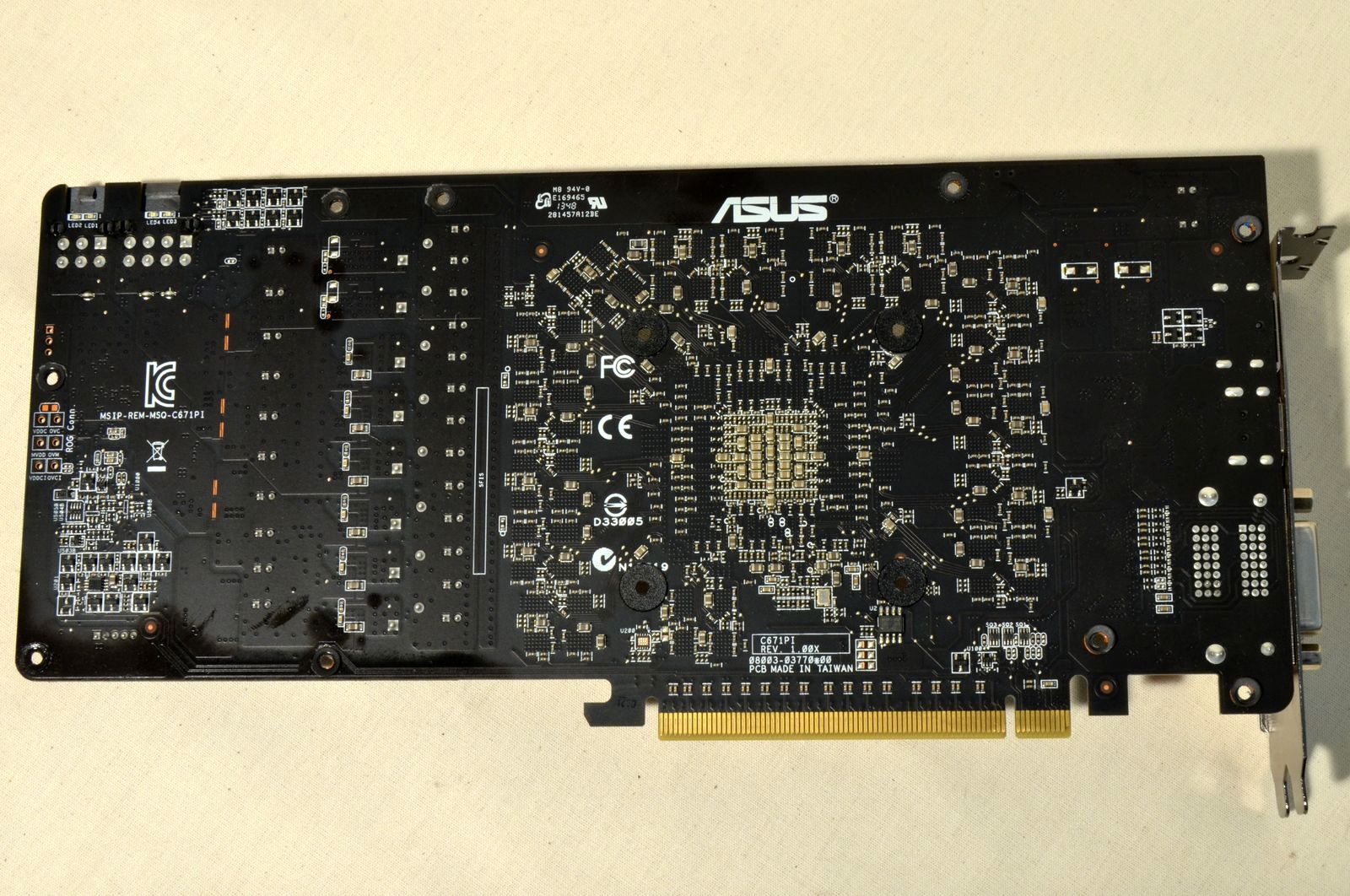

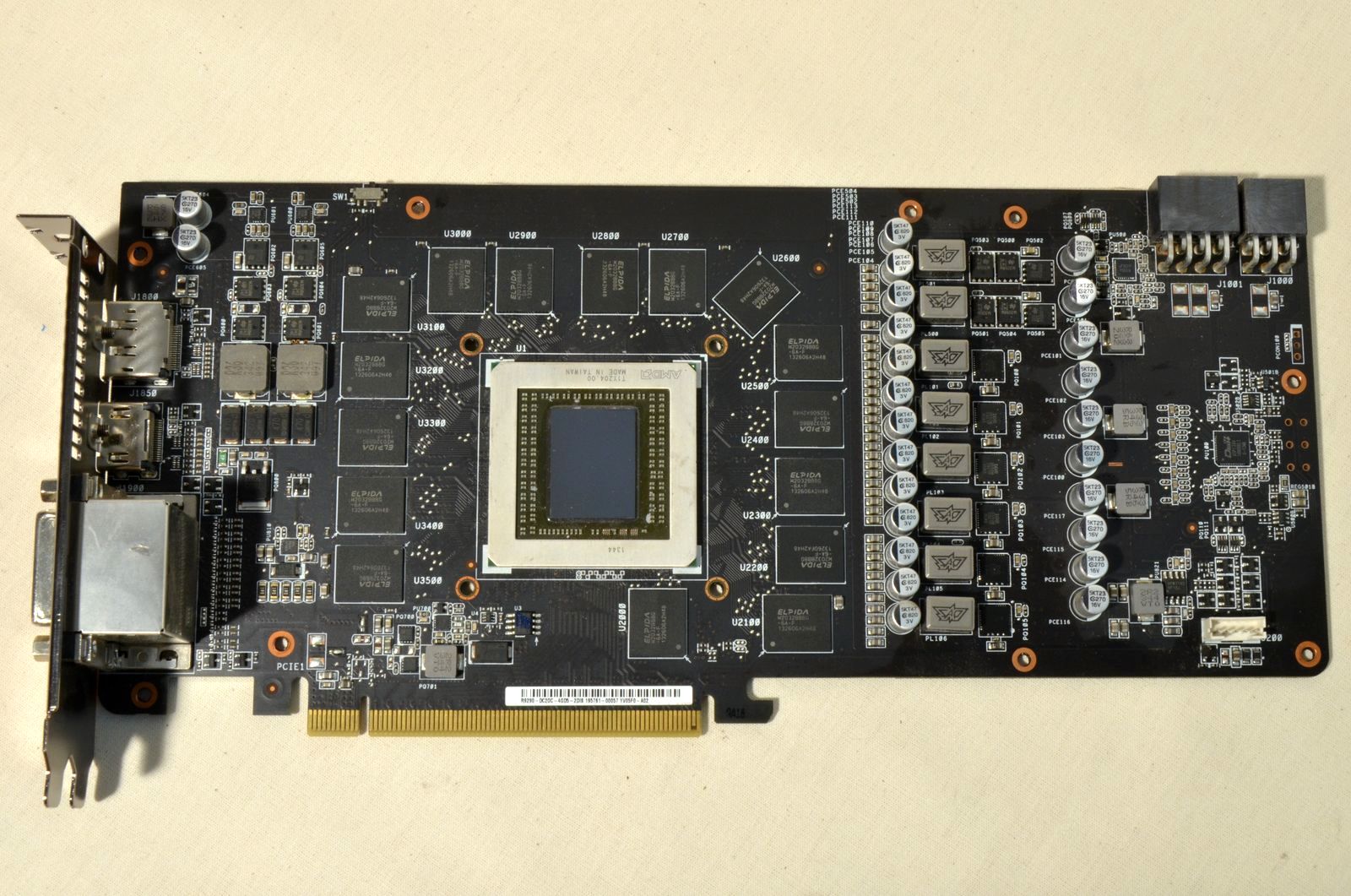

După înlăturarea soluţiei de răcire, am observat că PCB-ul are dimensiuni ceva mai mici decât placa, măsurând 36.7cm lungime şi 11.1cm lăţime.
Elementul principal al creaţiei ASUS – VRM-ul – este unul digital alcătuit din 6+2 faze.

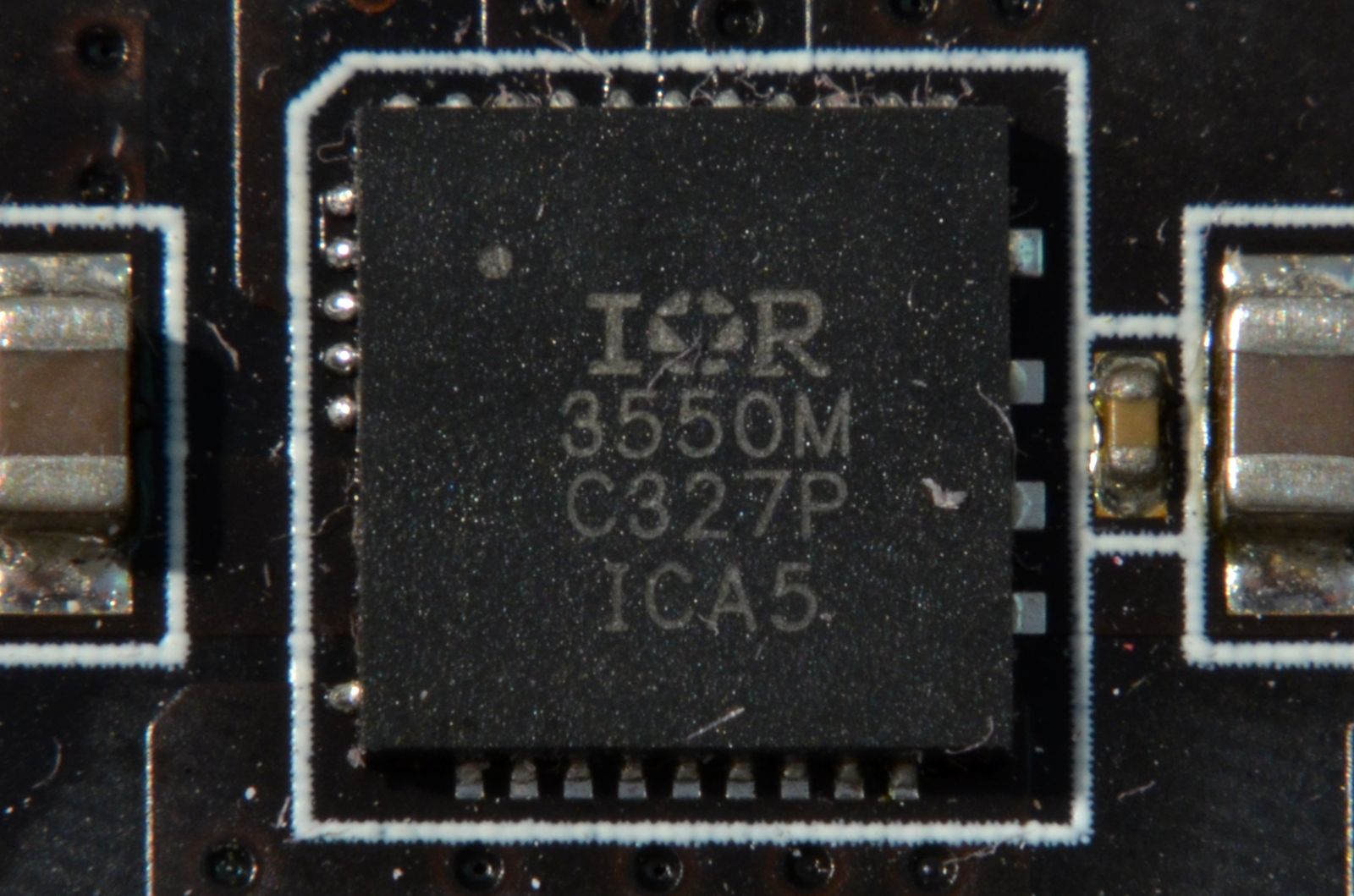

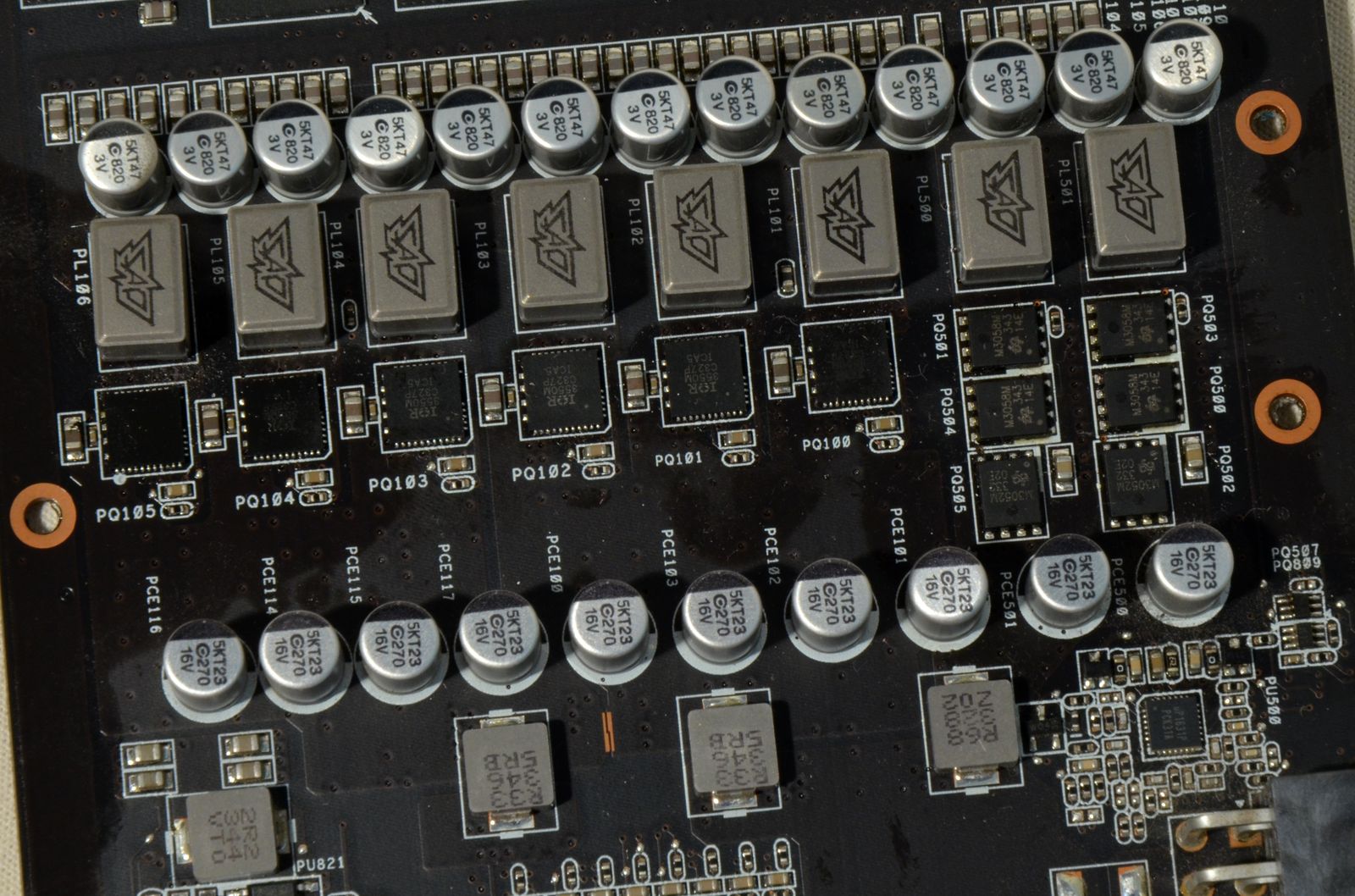

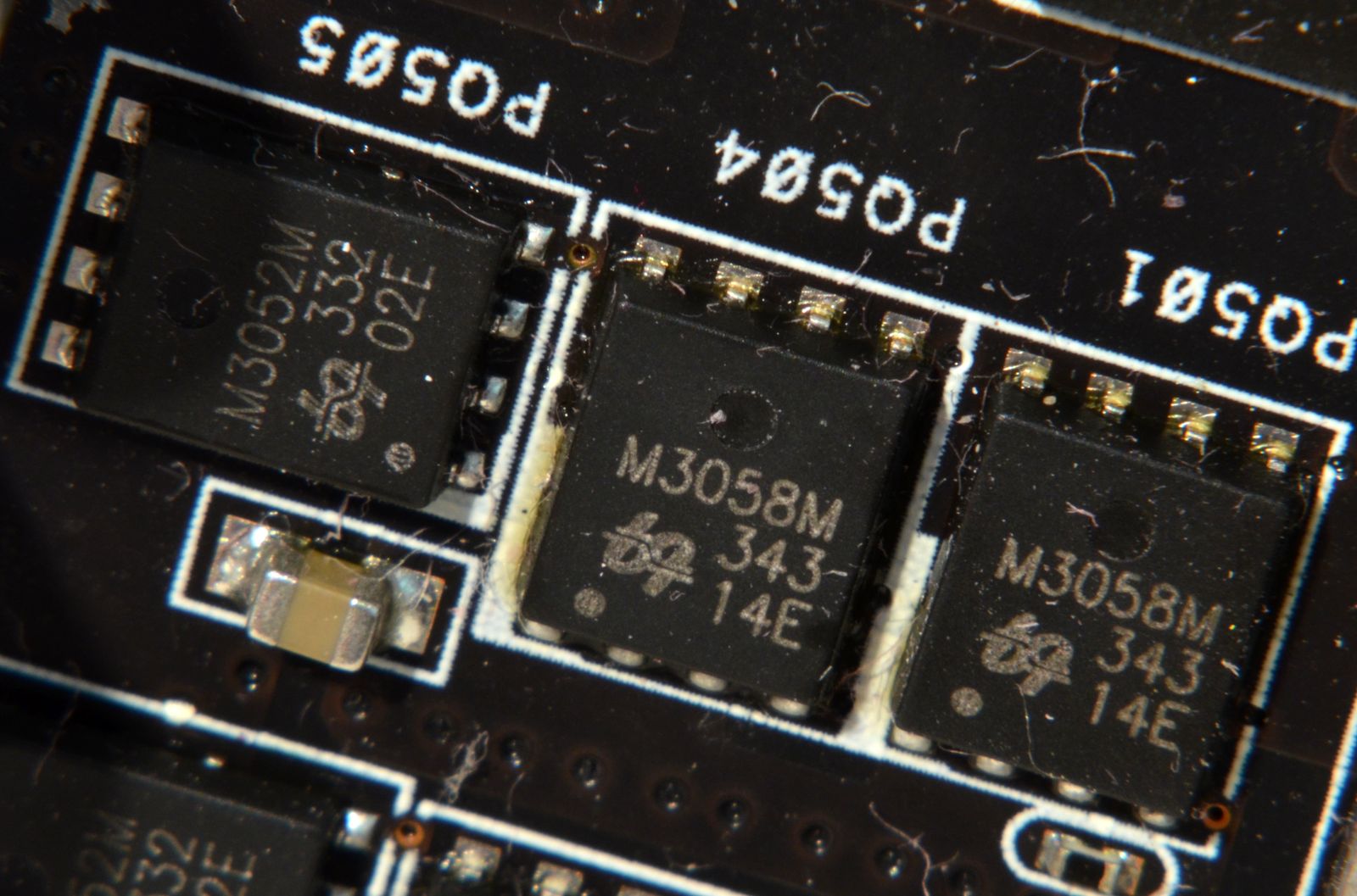

Cele 6 faze responsabile de alimentarea nucleului grafic au fost construite cu ajutorul chip-urilor integrate IR3550 produse de International Rectifier, iar pentru fazele aferente memoriei video sunt folosite câte 2 chip-uri MOSFET M3058M şi unul M3052M.

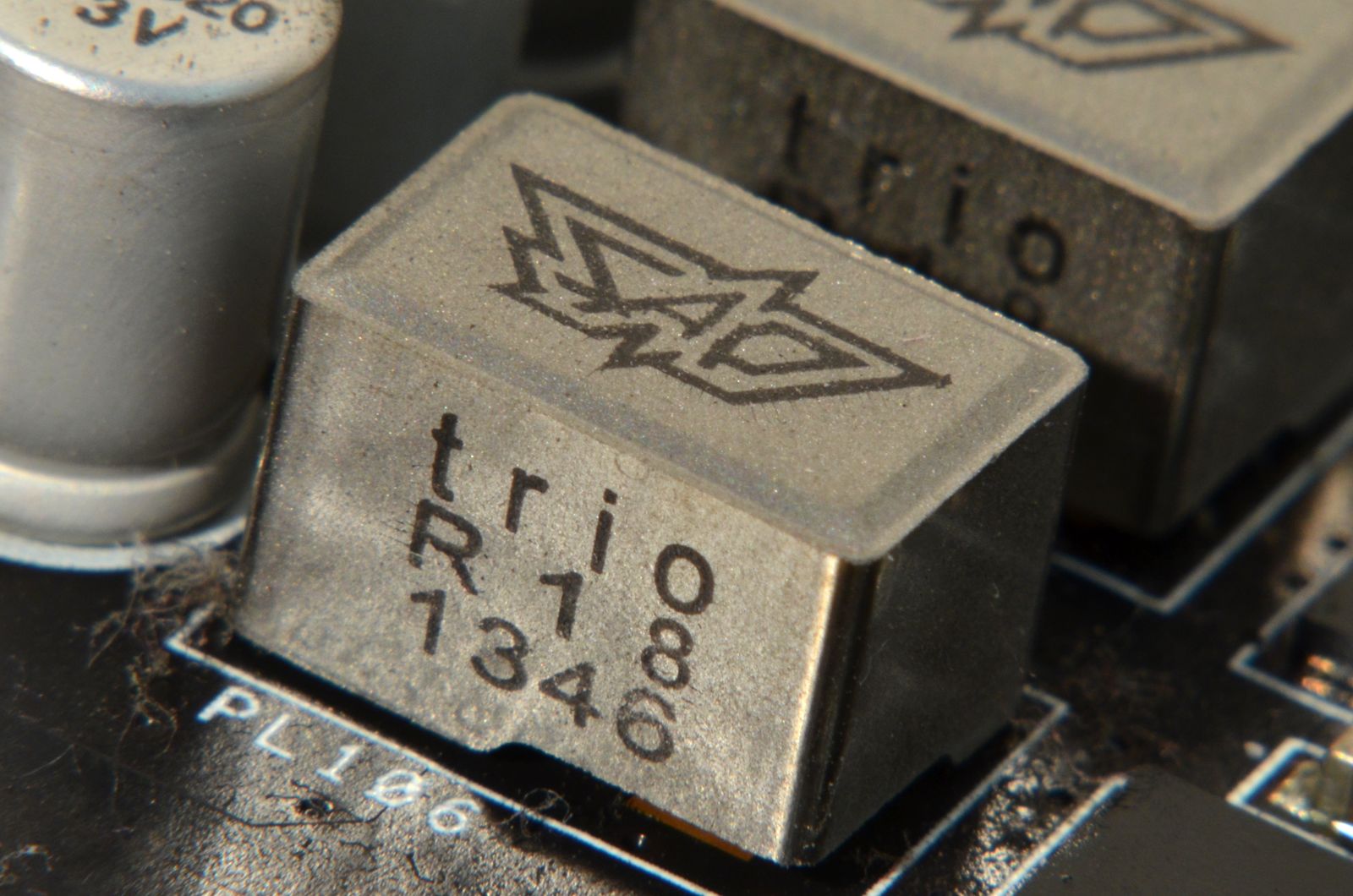

De la un cap la altul sunt folosite bobine cu miez de ferită produse de Trio Technology şi condensatori solizi, pe care ASUS le încadrează în categoria componentelor Super Alloy.

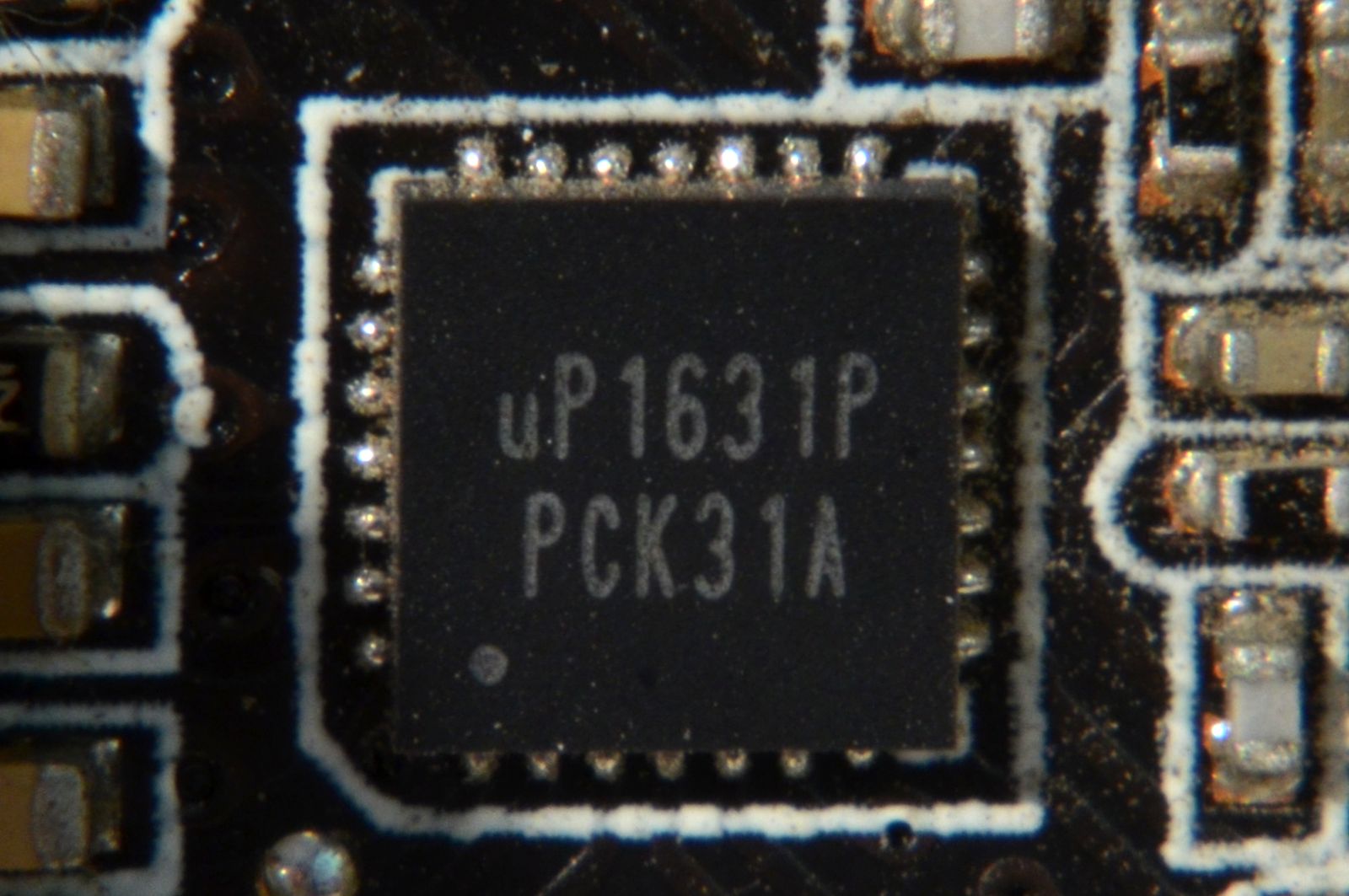

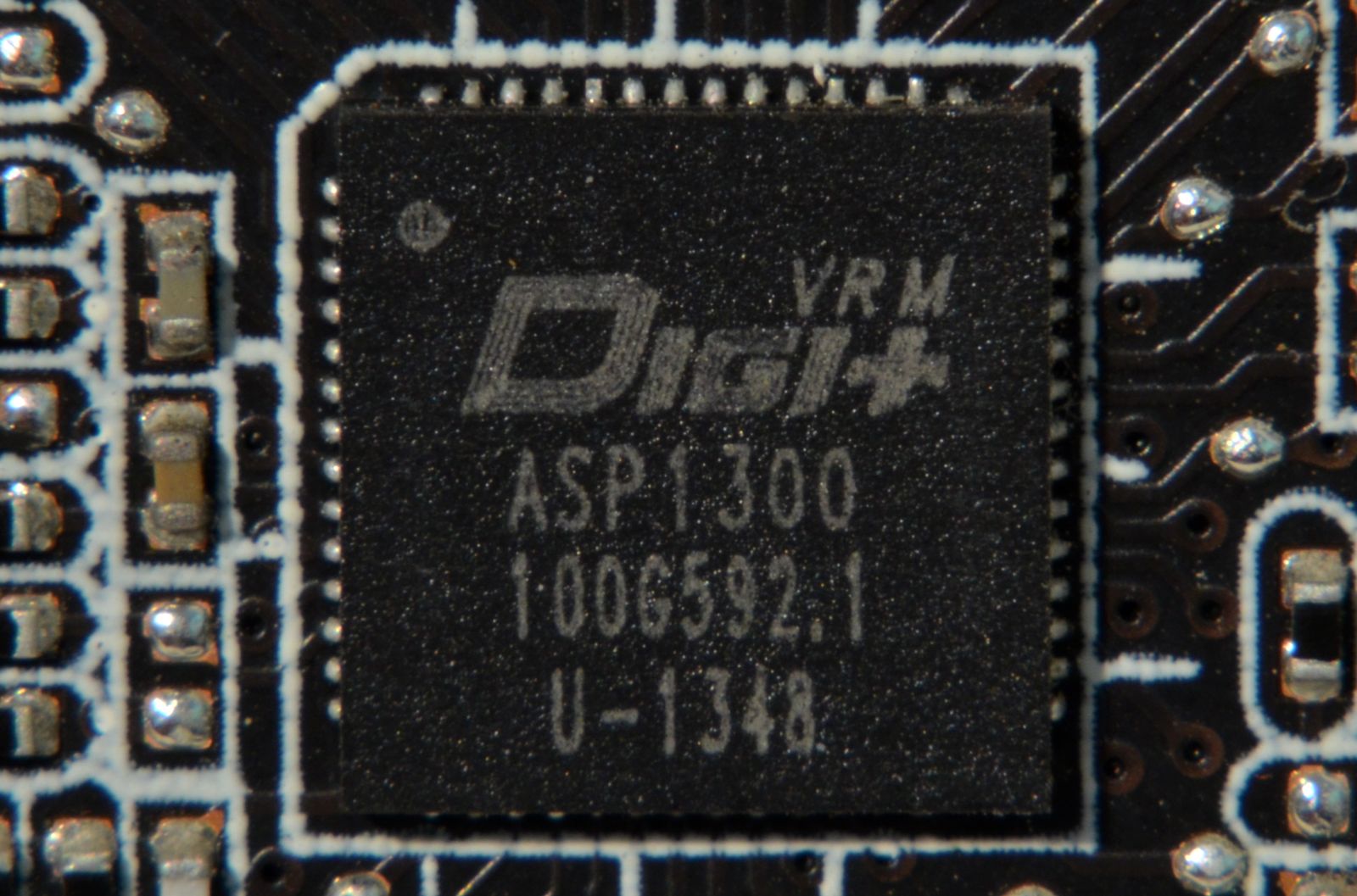

Pentru cele 6 faze aferente nucleului grafic avem un controller Digi+ ASP1300, iar pentru celelalte 2 a fost folosit controller-ul uP1631P furnizat de uPI Semiconductor.

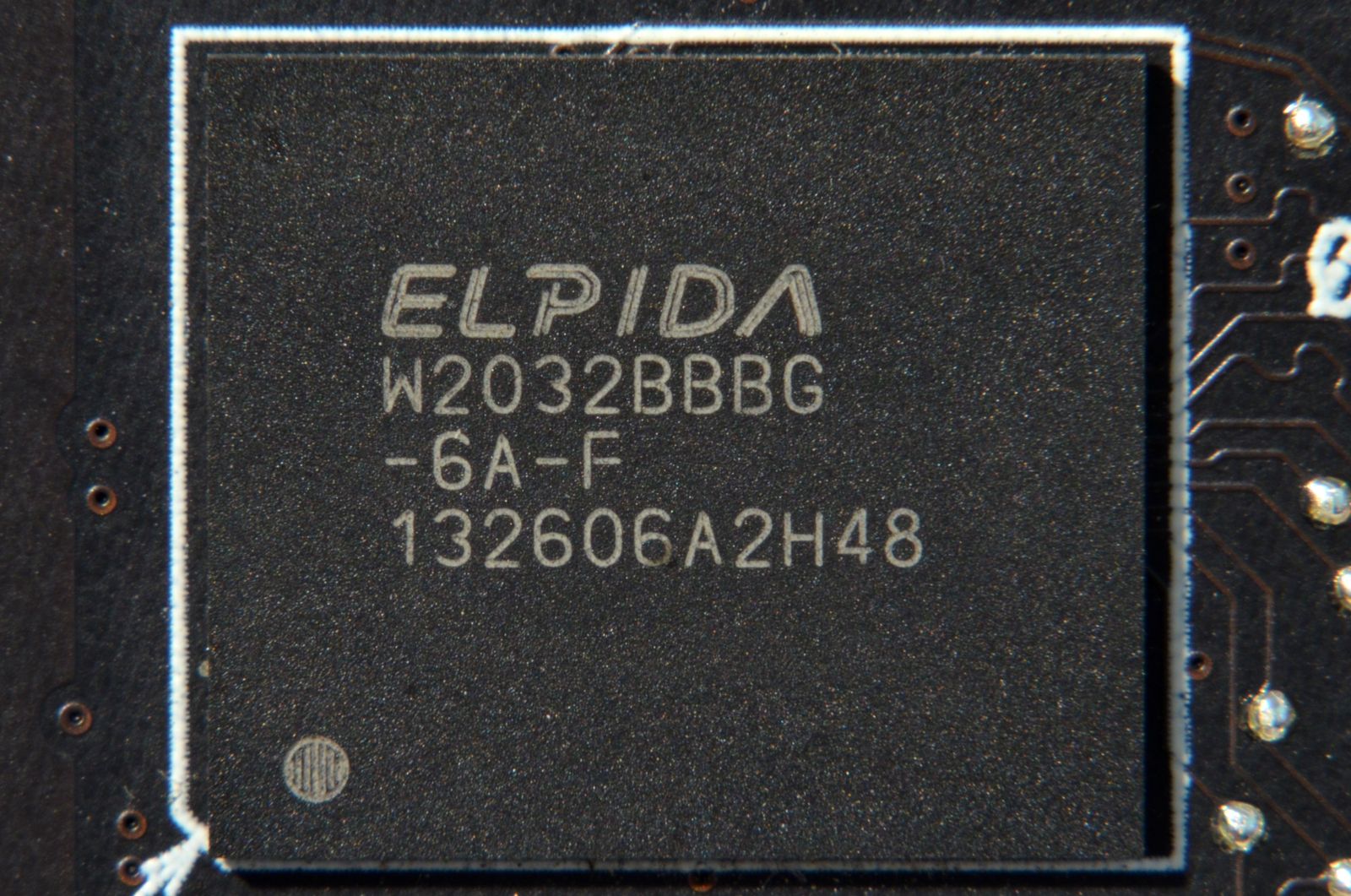

Din păcate, producătorul a decis să nu folosească chip-uri de memorie Hynix şi a optat pentru mai accesibilele Elpida W2032BBBG-6A-F.

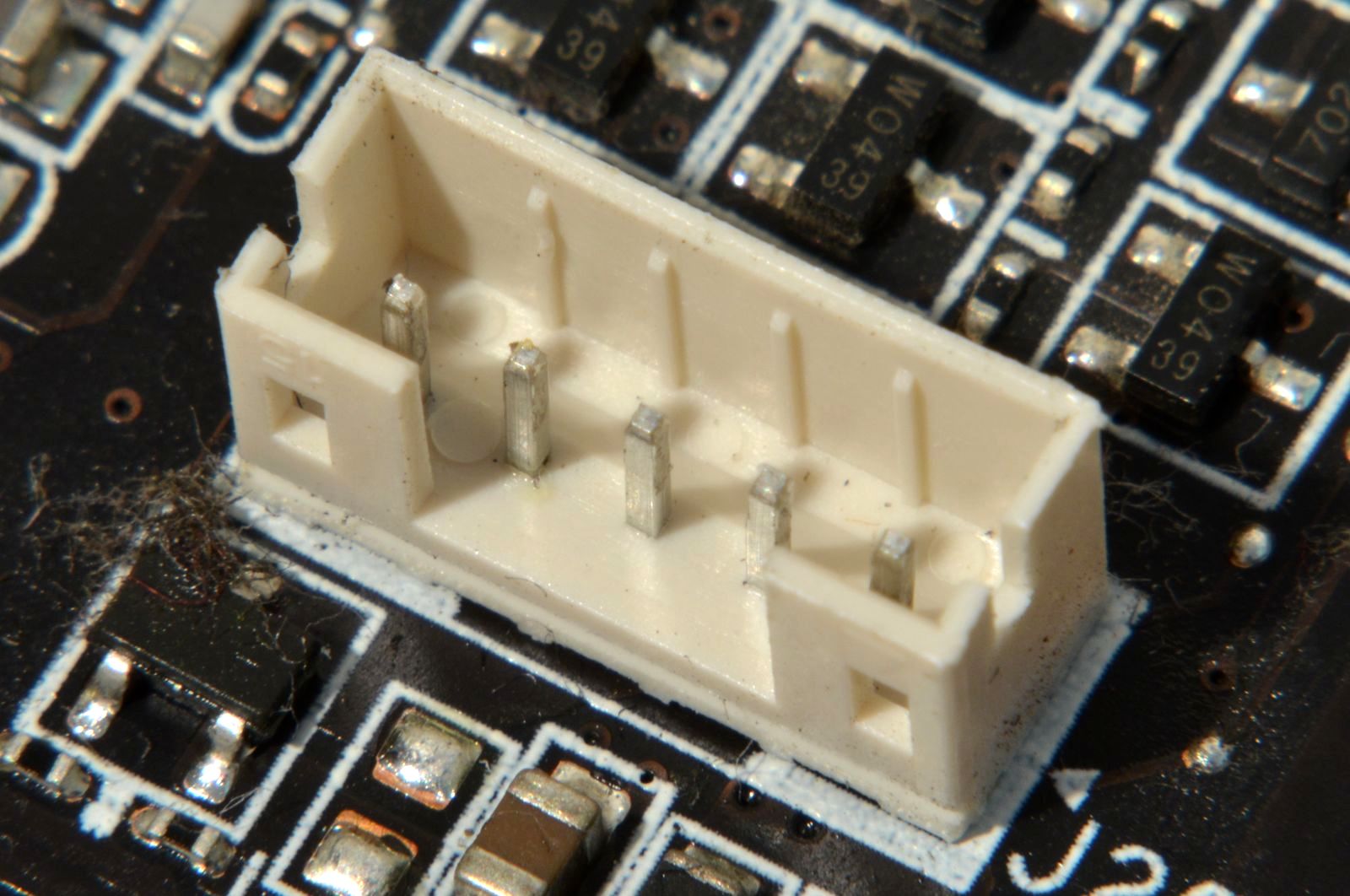

Pentru alimentarea celor 2 ventilatoare, este folosit un conector cu 5 pini, iar pentru a putea monitoriza în timp real tensiunile de alimentare esenţiale, utilizatorii au la dispoziţie şi puncte de măsură pentru acestea.
