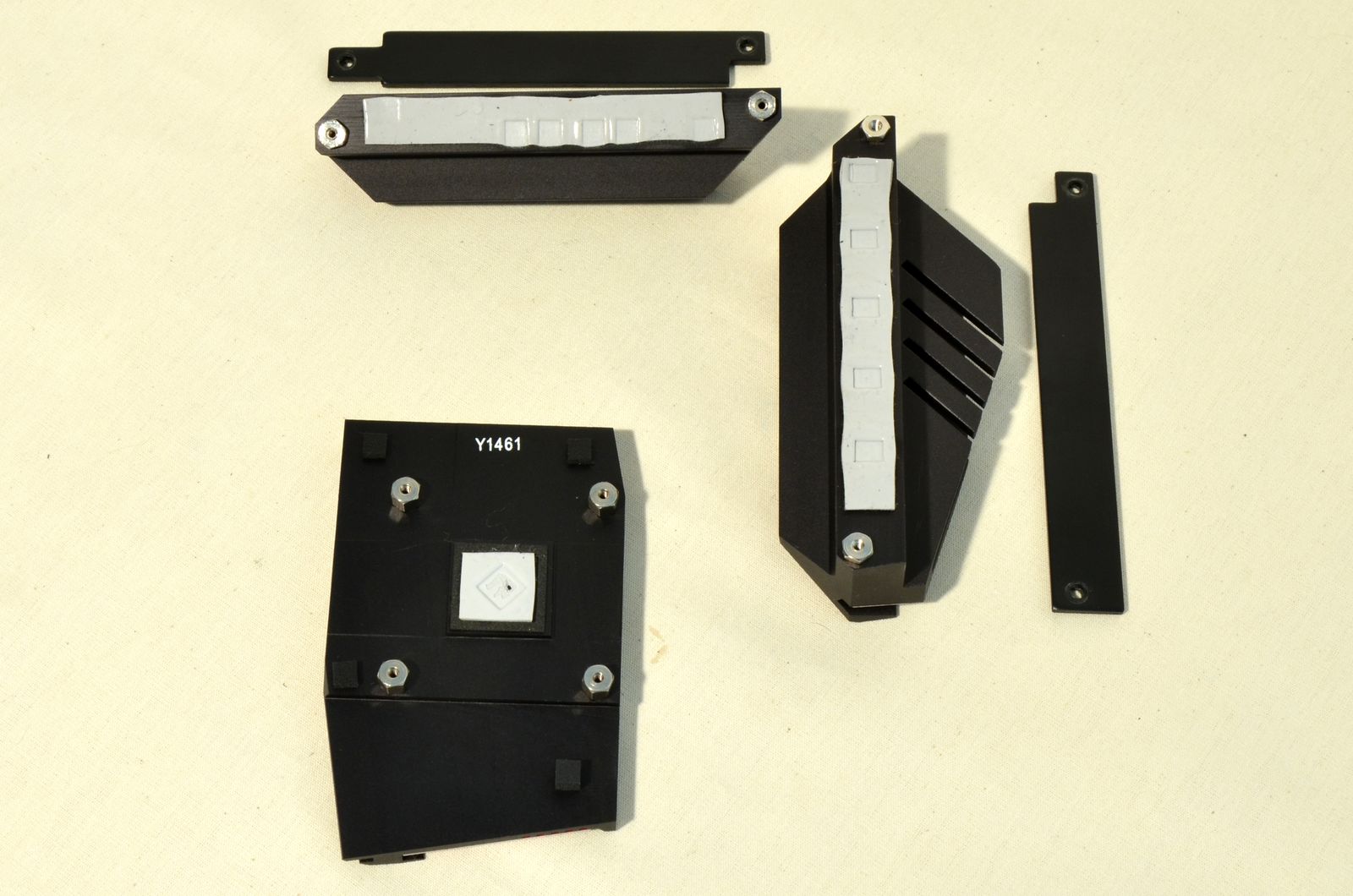

Cele 2 heatsink-uri de pe VRM sunt fixate cu şuruburi şi sunt acompaniate de cealaltă parte a PCB-ului de heatspreadere. Chipset-ul este şi el acoperit cu un heatsink, fixat de asemenea cu şuruburi.

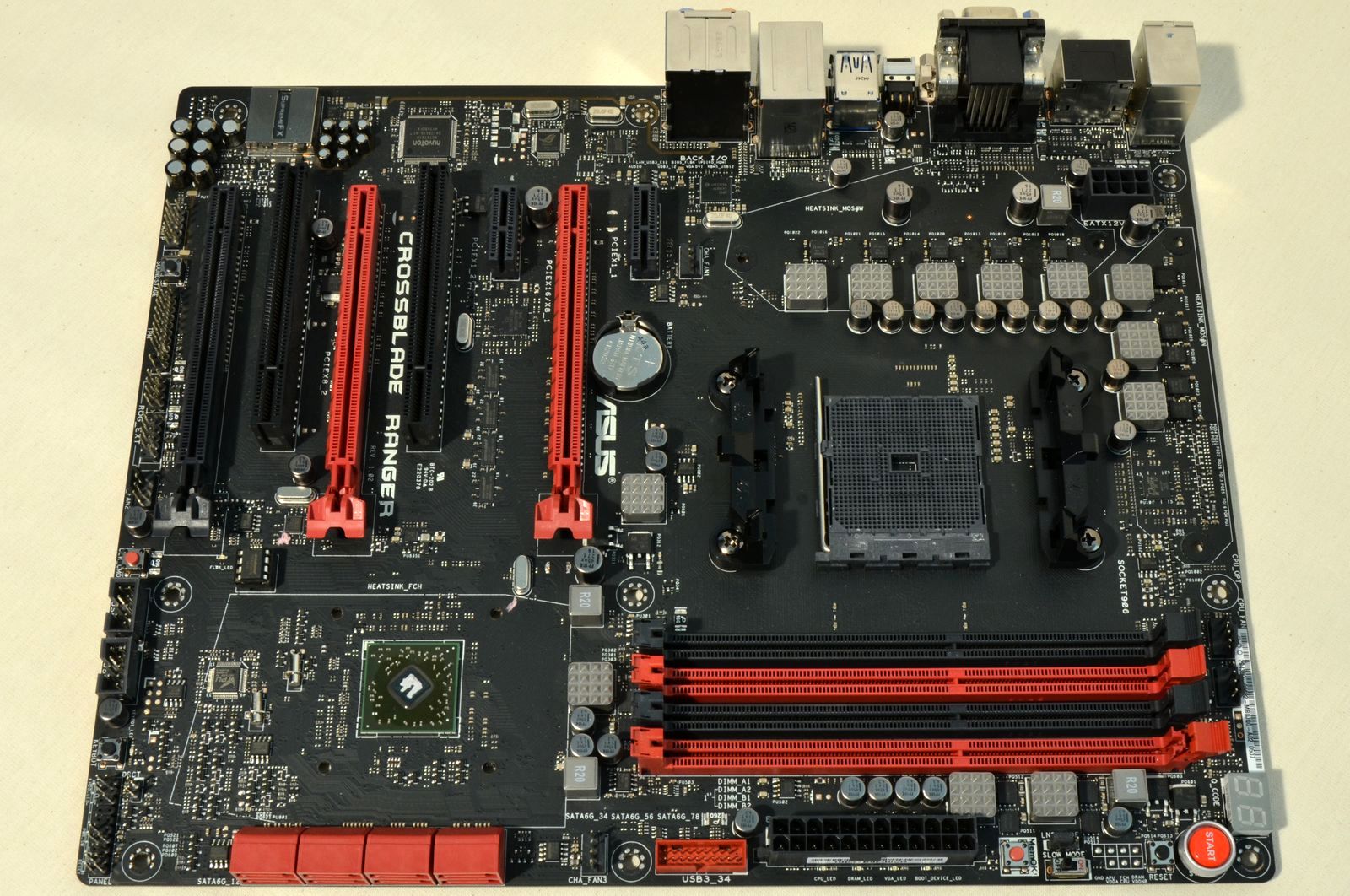

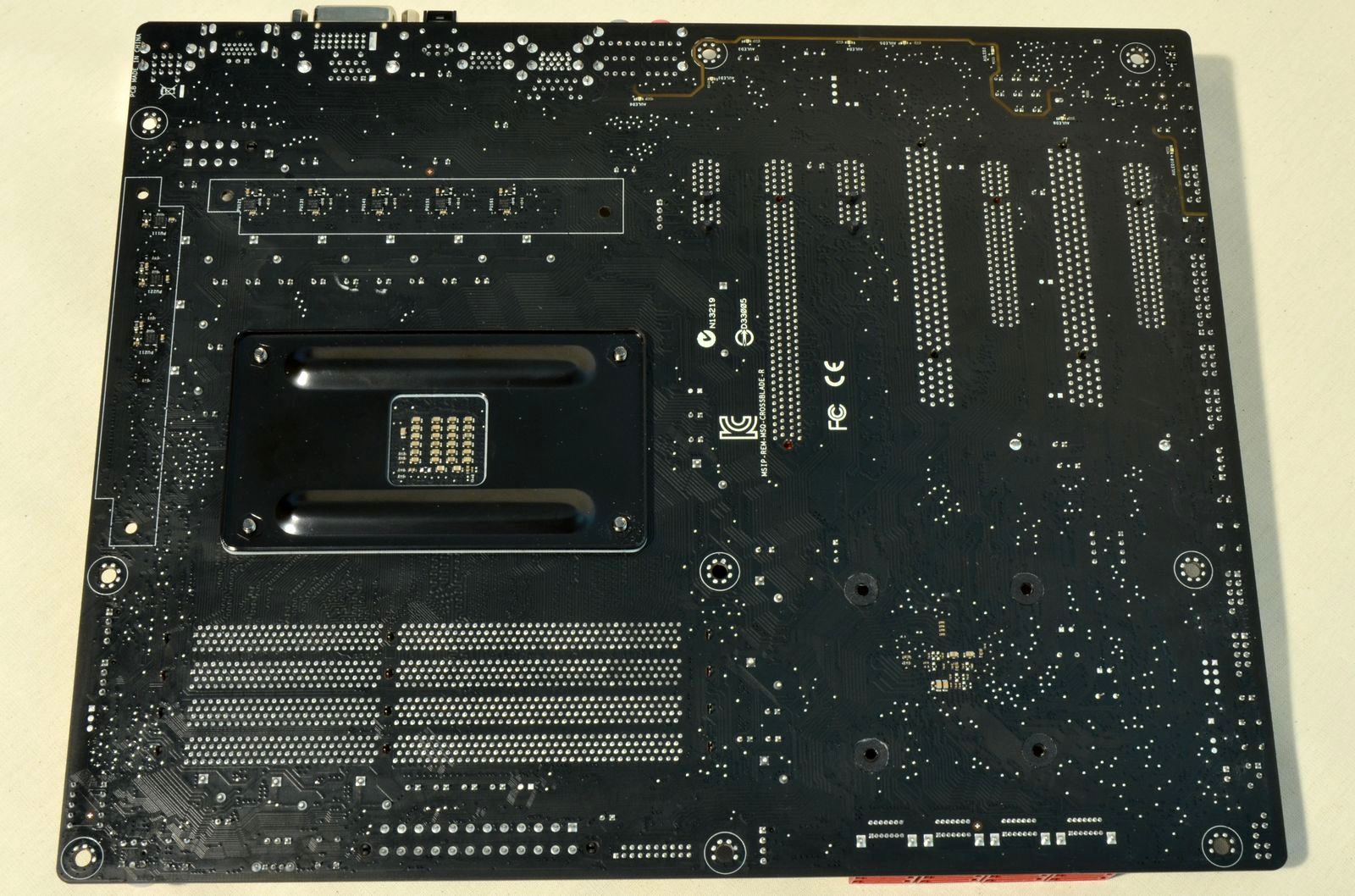

Aşa cum se poate observa, PCB-ul se prezintă îngrijit, cu componente pe ambele părţi şi parcă ceva mai aerisit decât m-am aşteptat.

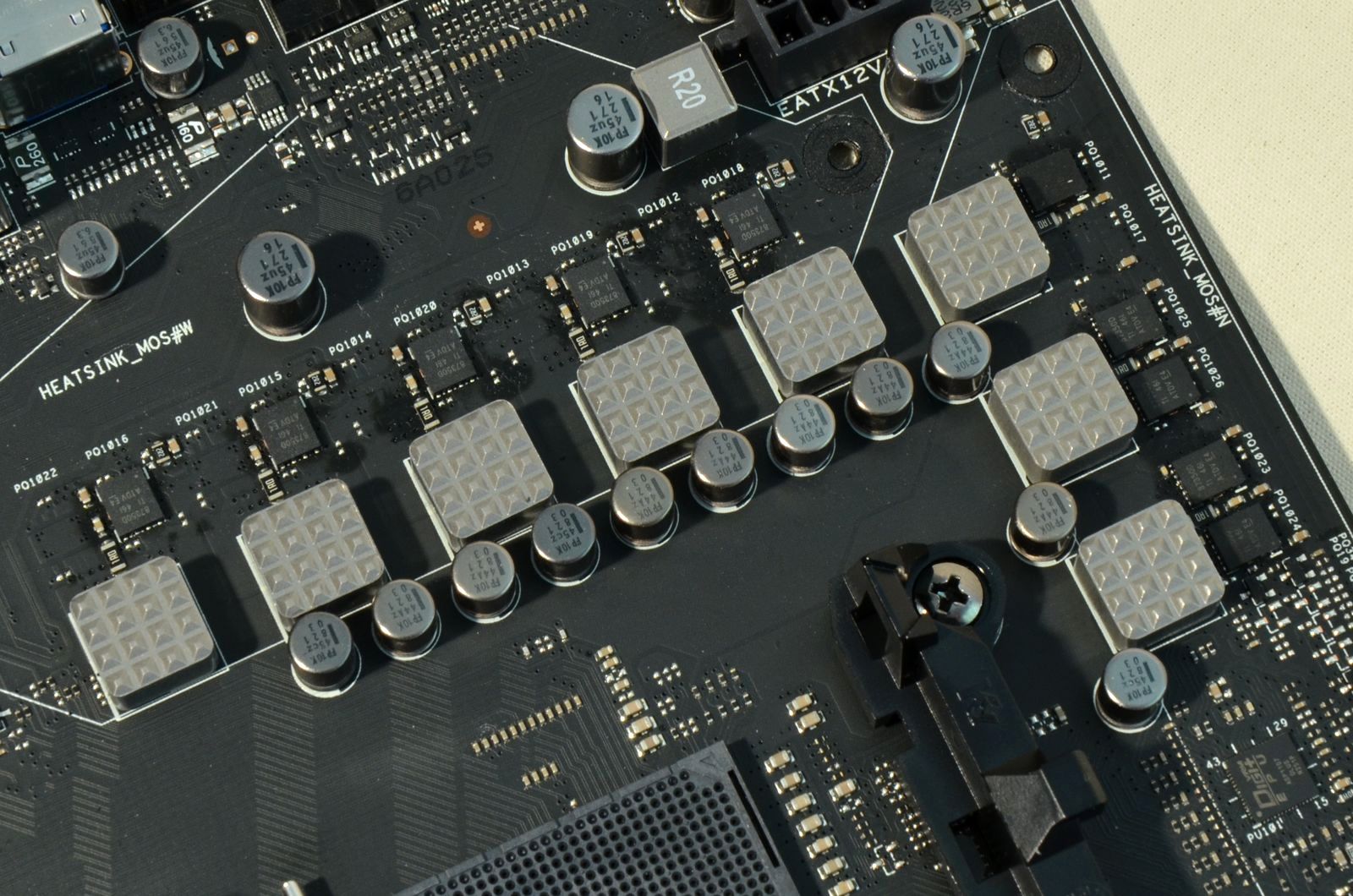

Pentru alimentarea procesorului, a fost construit un etaj de alimentare digital cu 6+2 faze, ce conţine elemente de ambele părţi ale PCB-ului.

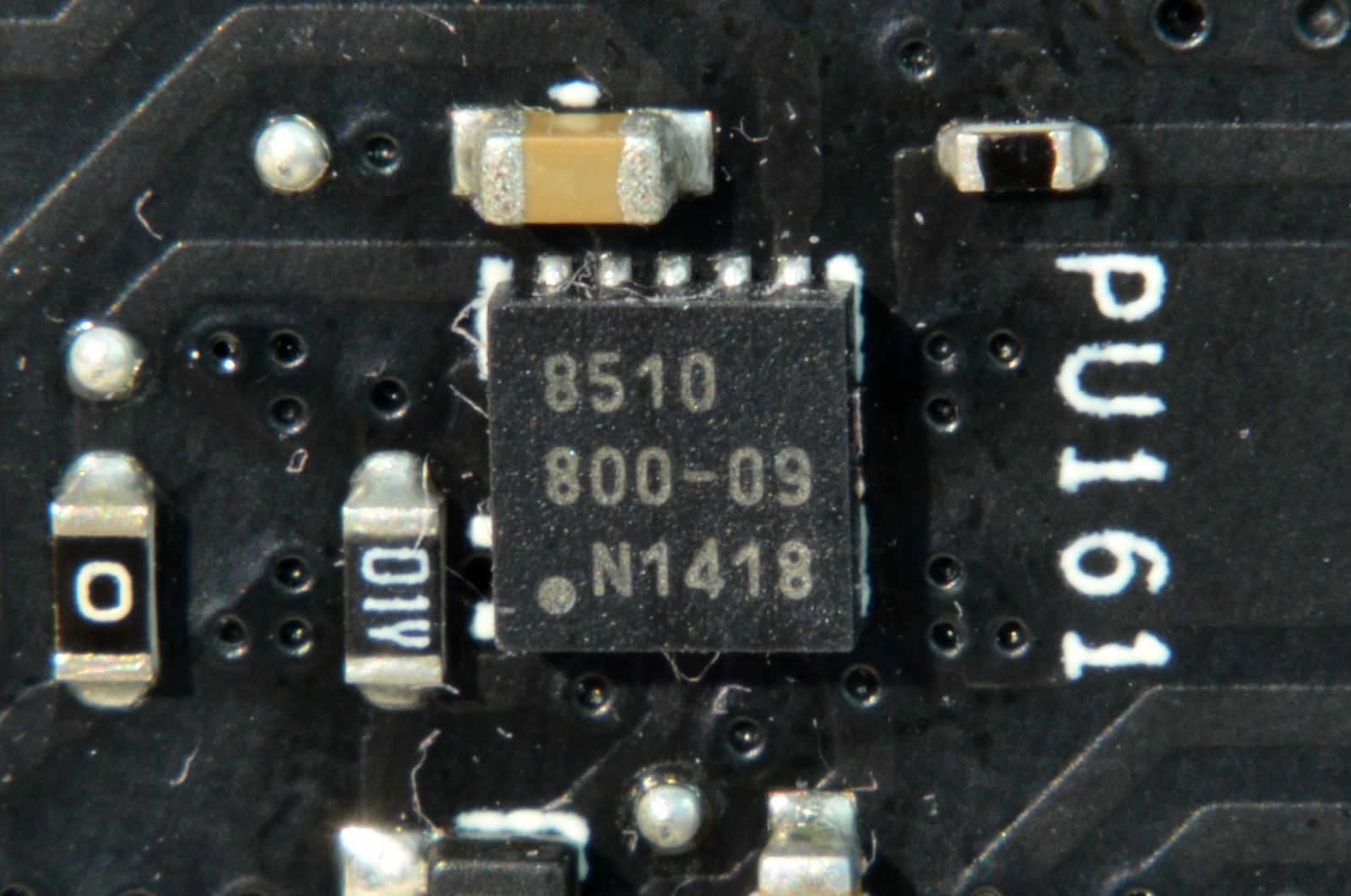

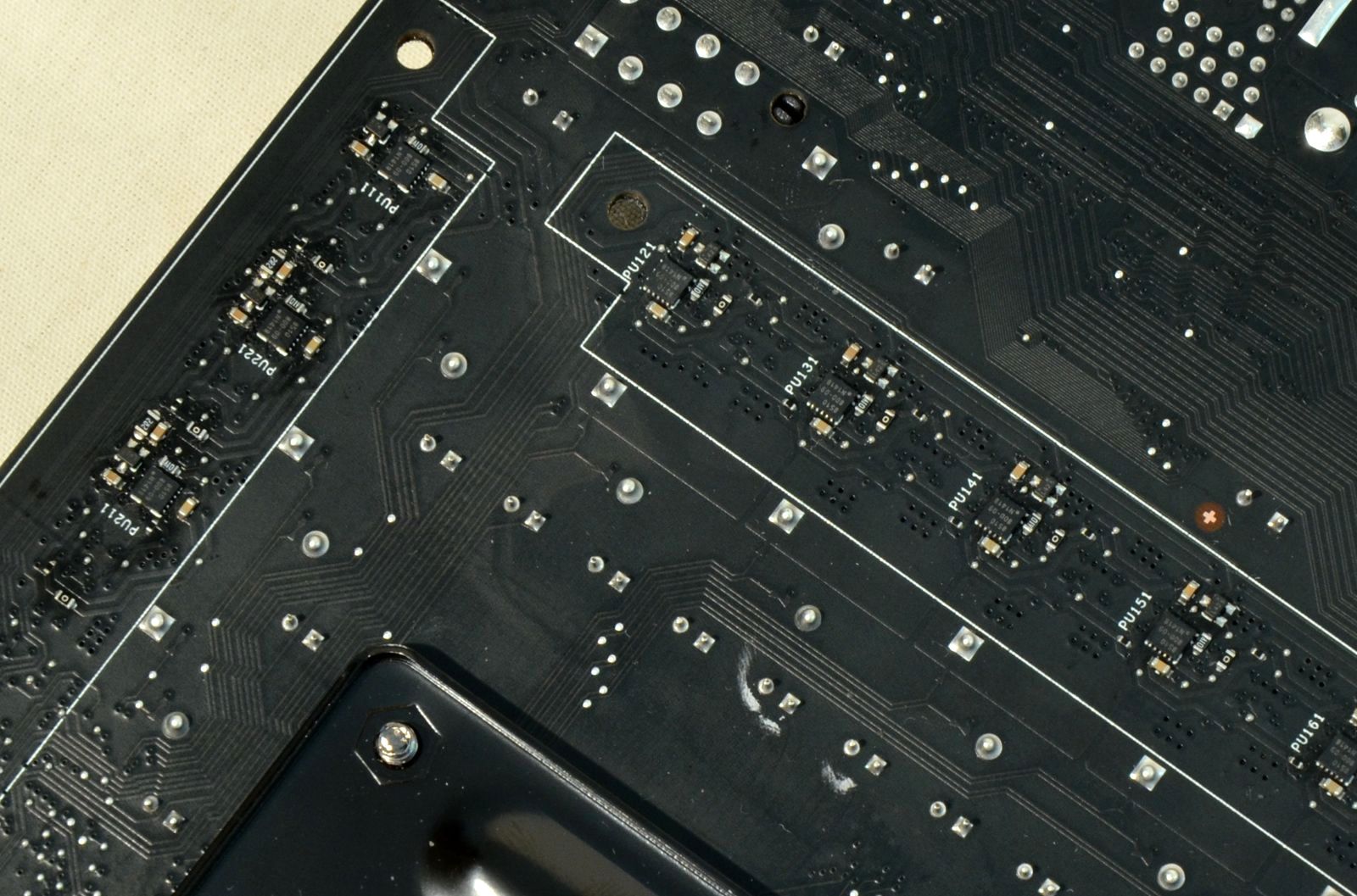

Se observă prezenţa chip-urilor NexFET de la Texas Instruments (CSD87350Q5D), în parteneriat cu drivere CHL8510 de la International Rectifier, amplasate pe spatele PCB-ului.

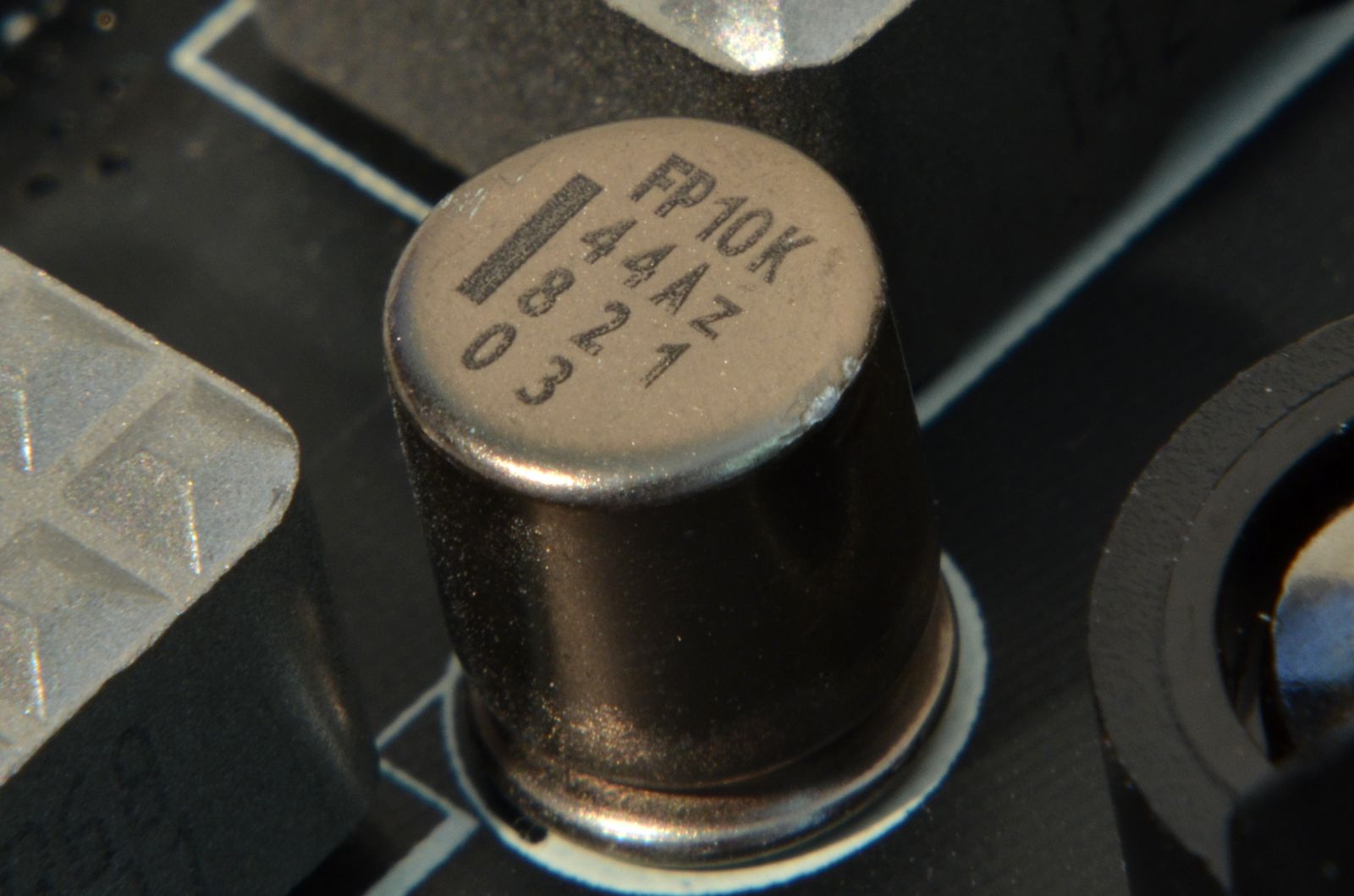

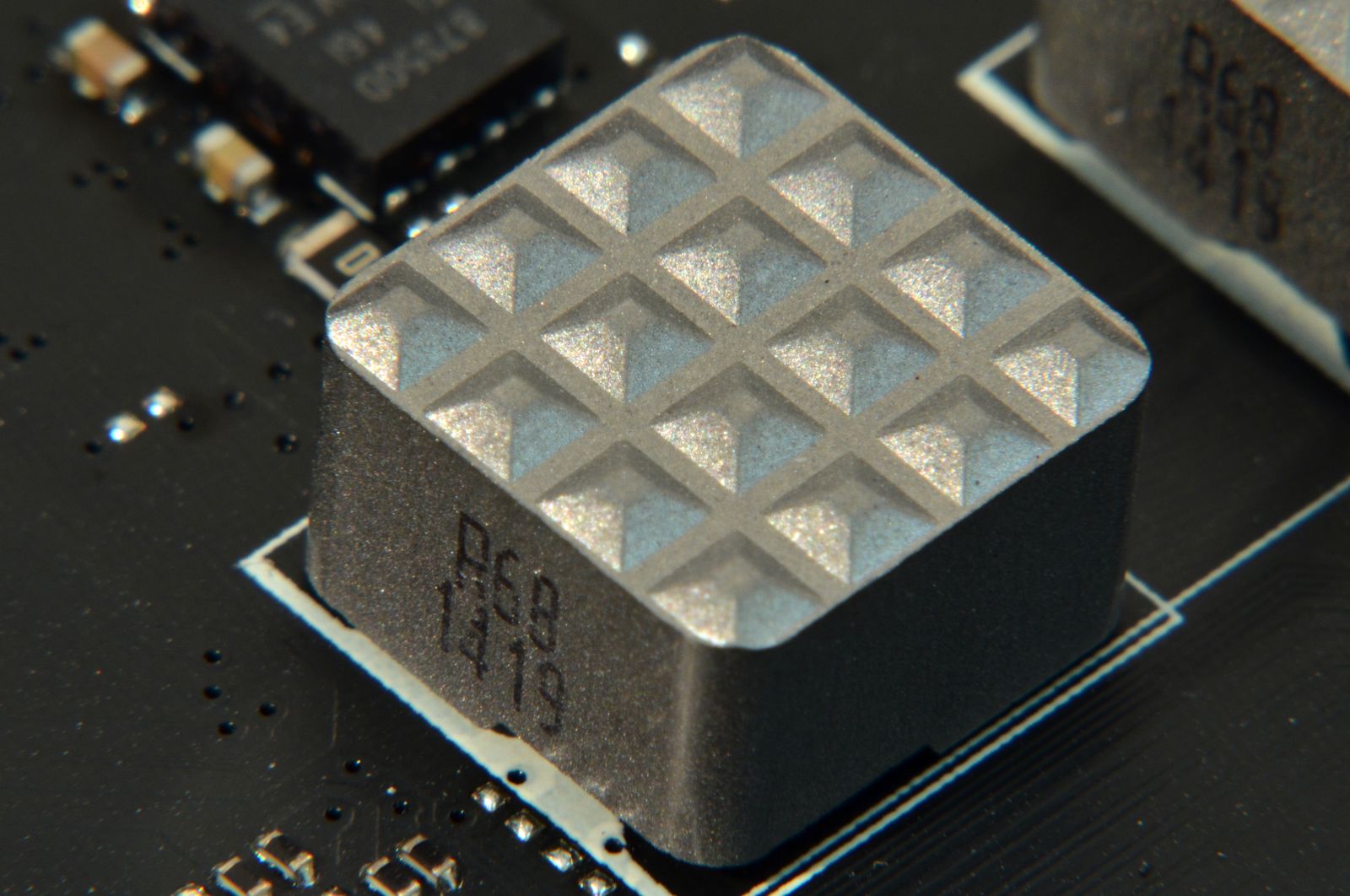

Sunt folosite aceleaşi bobine din aliaj pe care le-am văzut şi la plăcile de bază ASUS ROG cu chipset Intel Z97, alături de condensatorii solizi 10K Black Metallic.

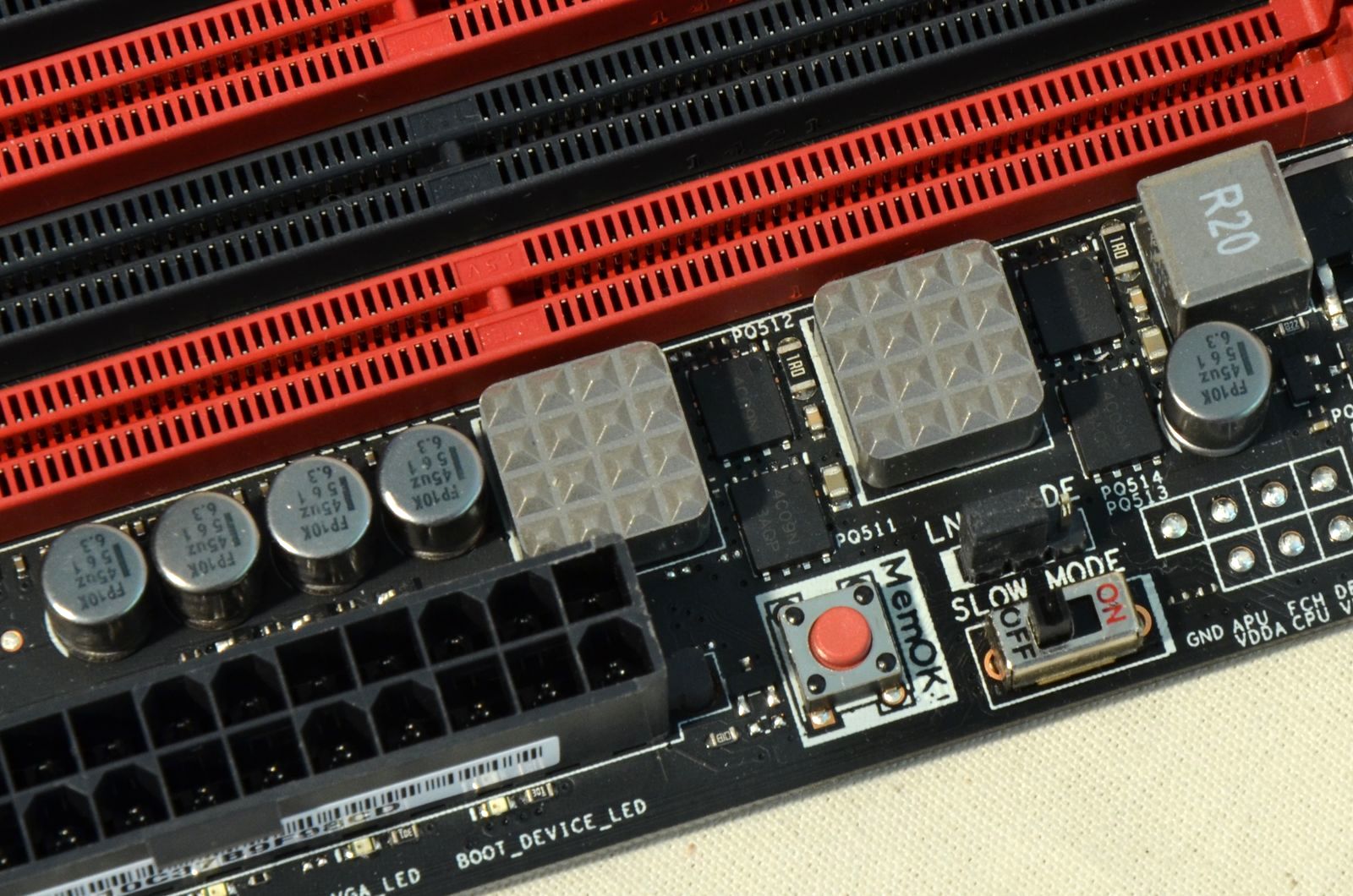

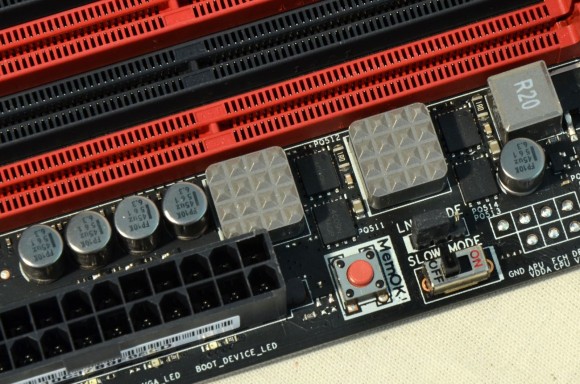

Cu gândul la pasionaţii de overclocking, VRM-ul responsabil de alimentarea modulelor de memorie este alcătuit din 2 faze.

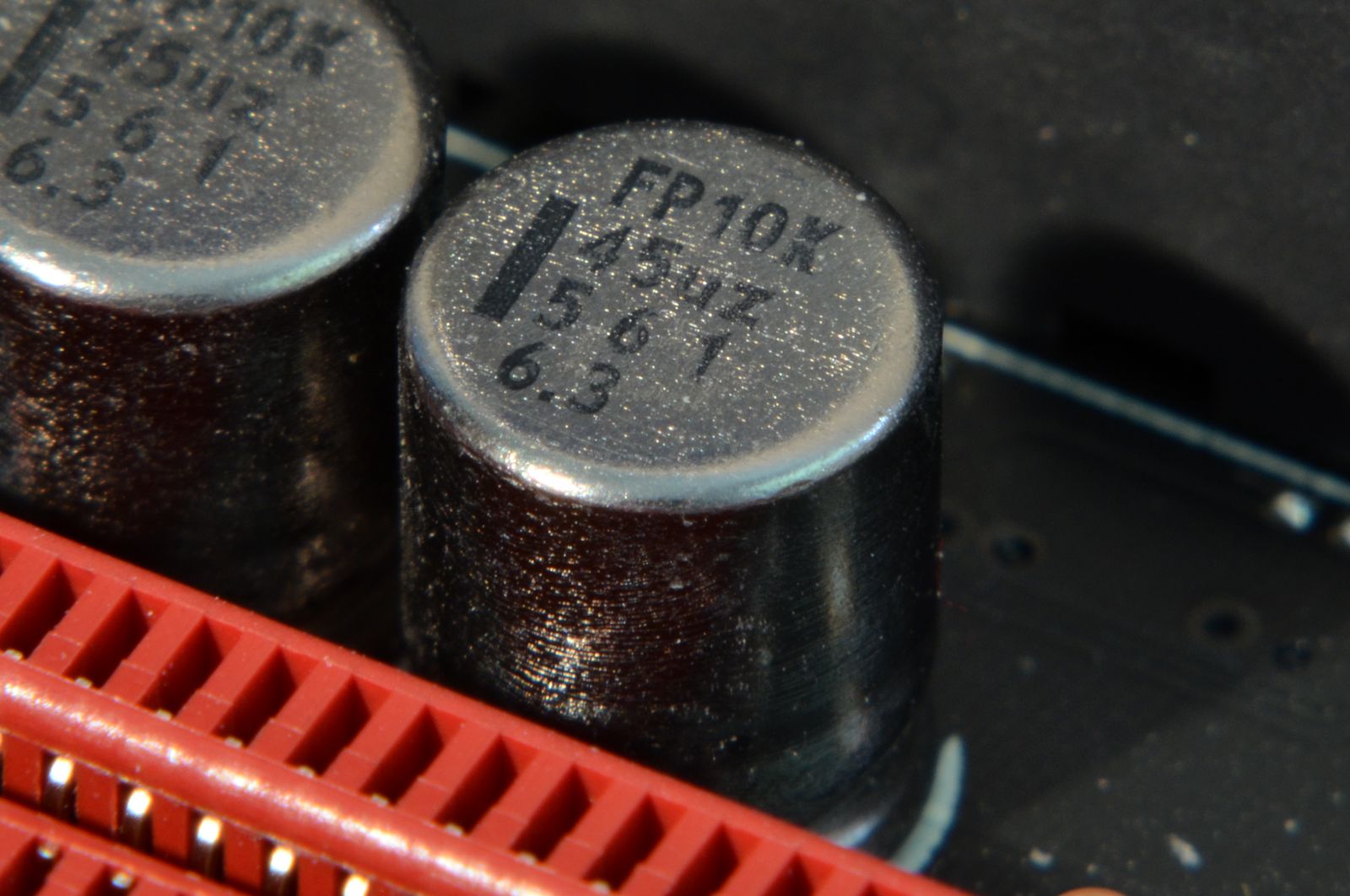

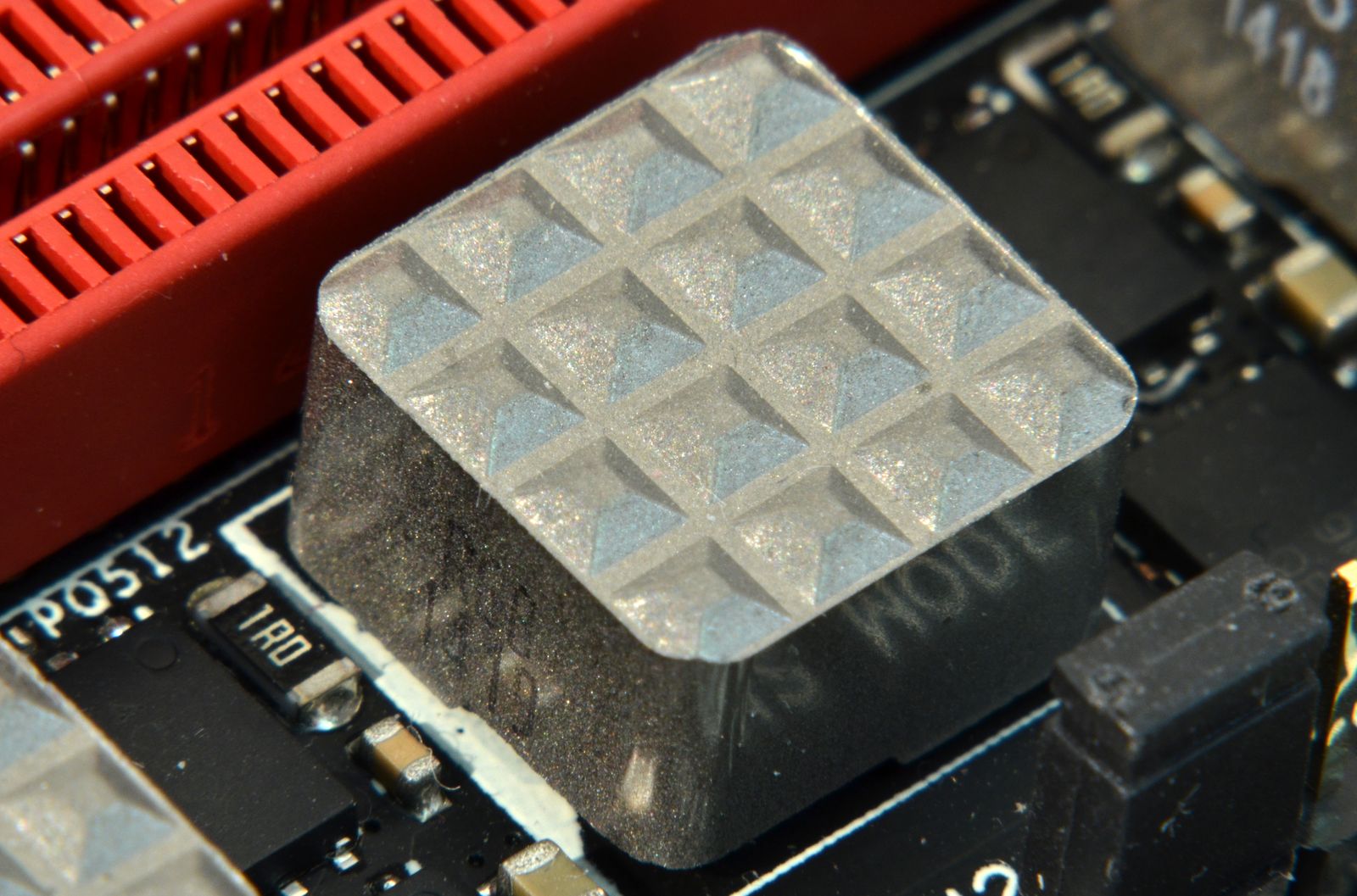

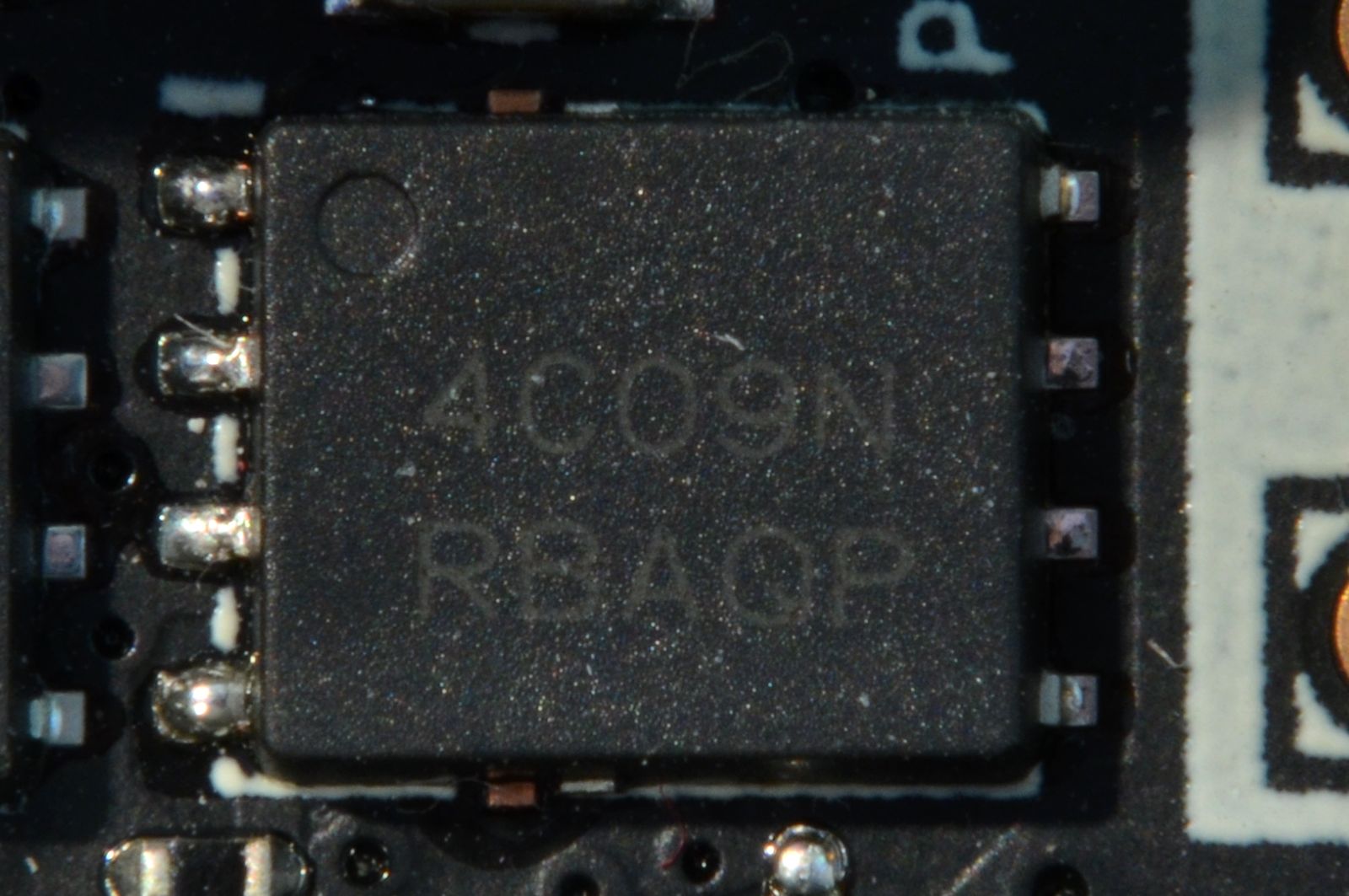

Acestea folosesc aceleaşi componente pasive precum VRM-ul destinat procesorului şi câte 2 chip-uri MOSFET NTMFS4C09N de la ON Semiconductor.

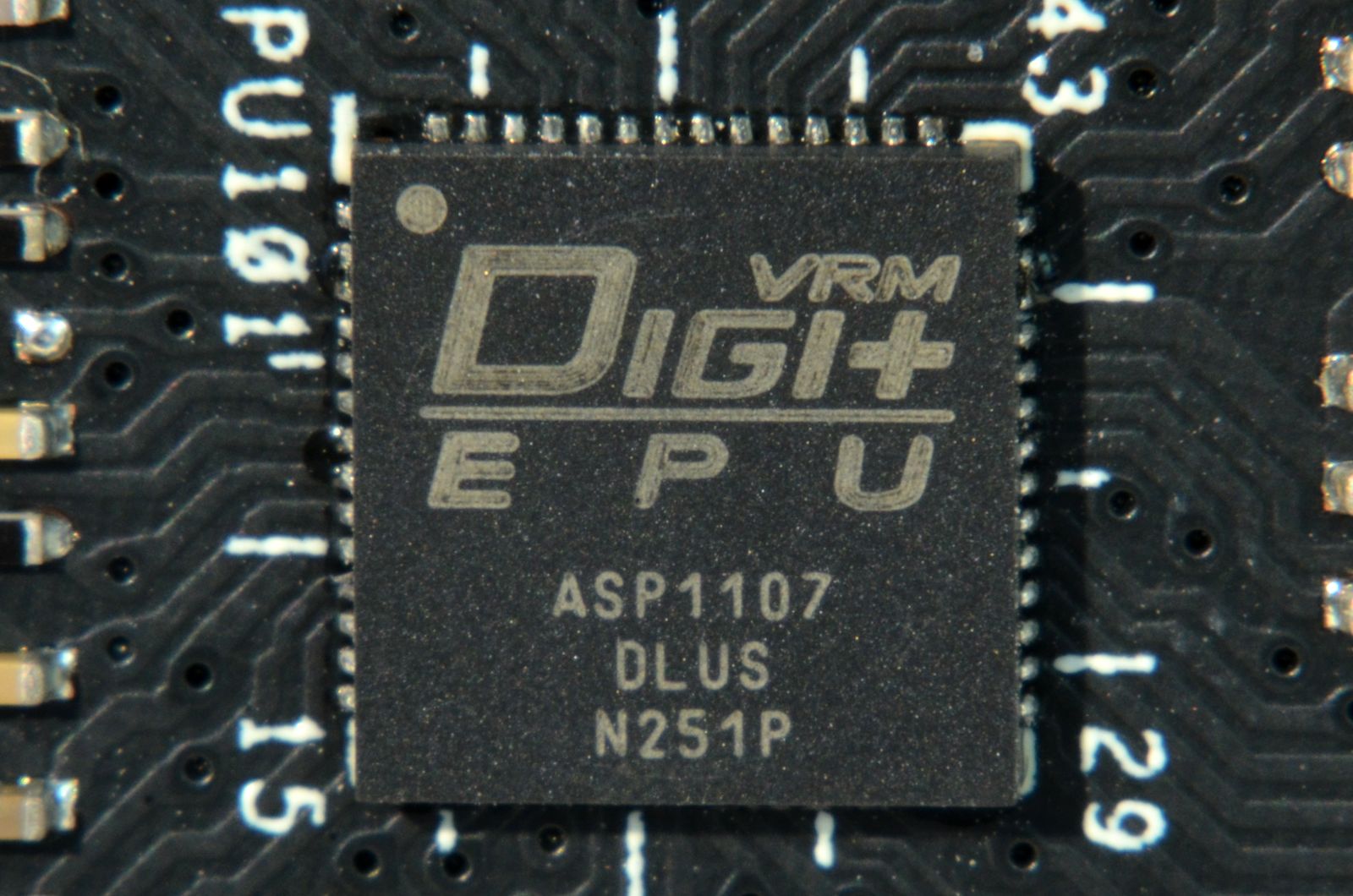

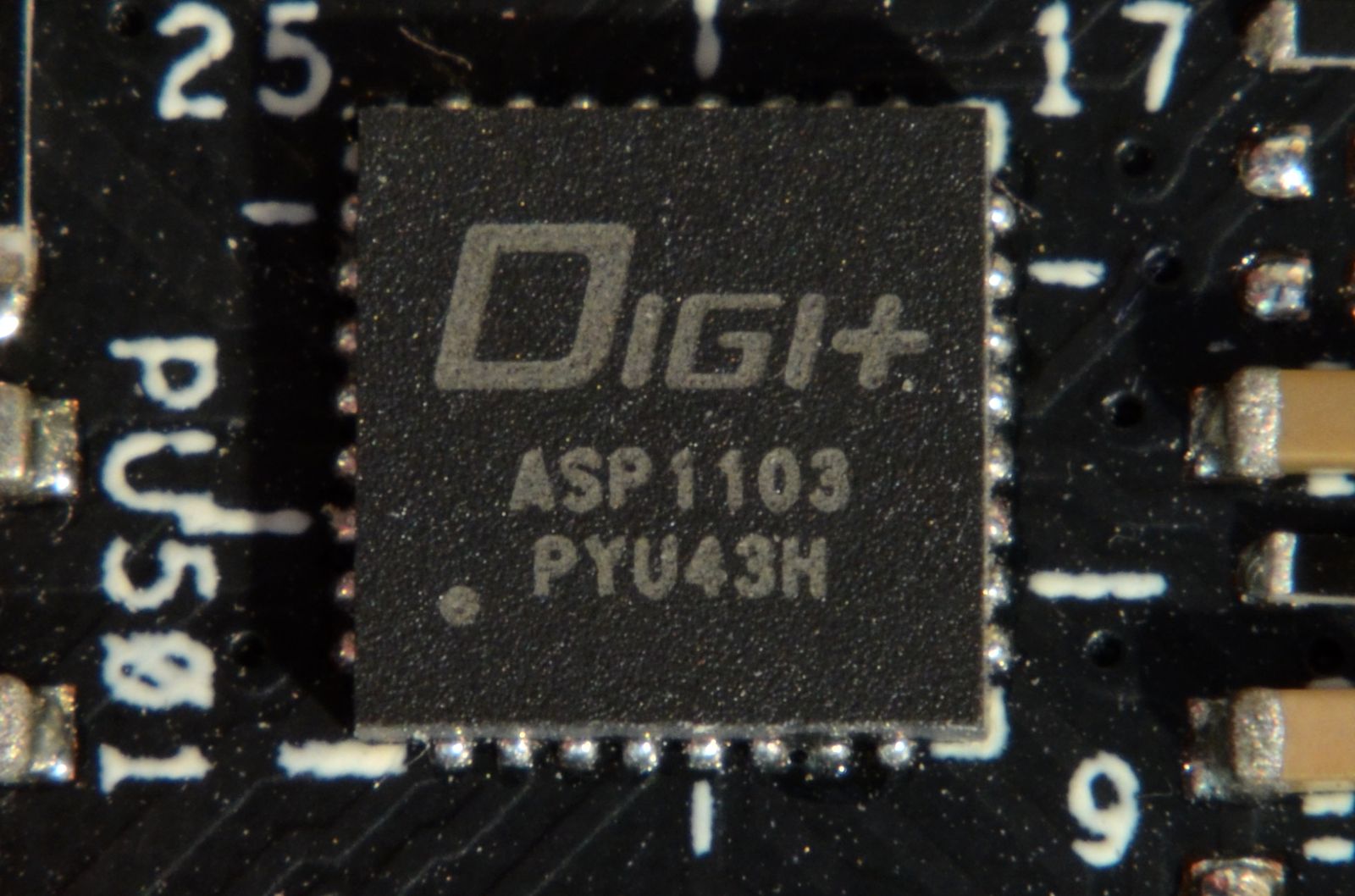

În sfârşit, avem cele 2 controllere – Digi+ EPU ASP1107 şi Digi+ ASP1103.

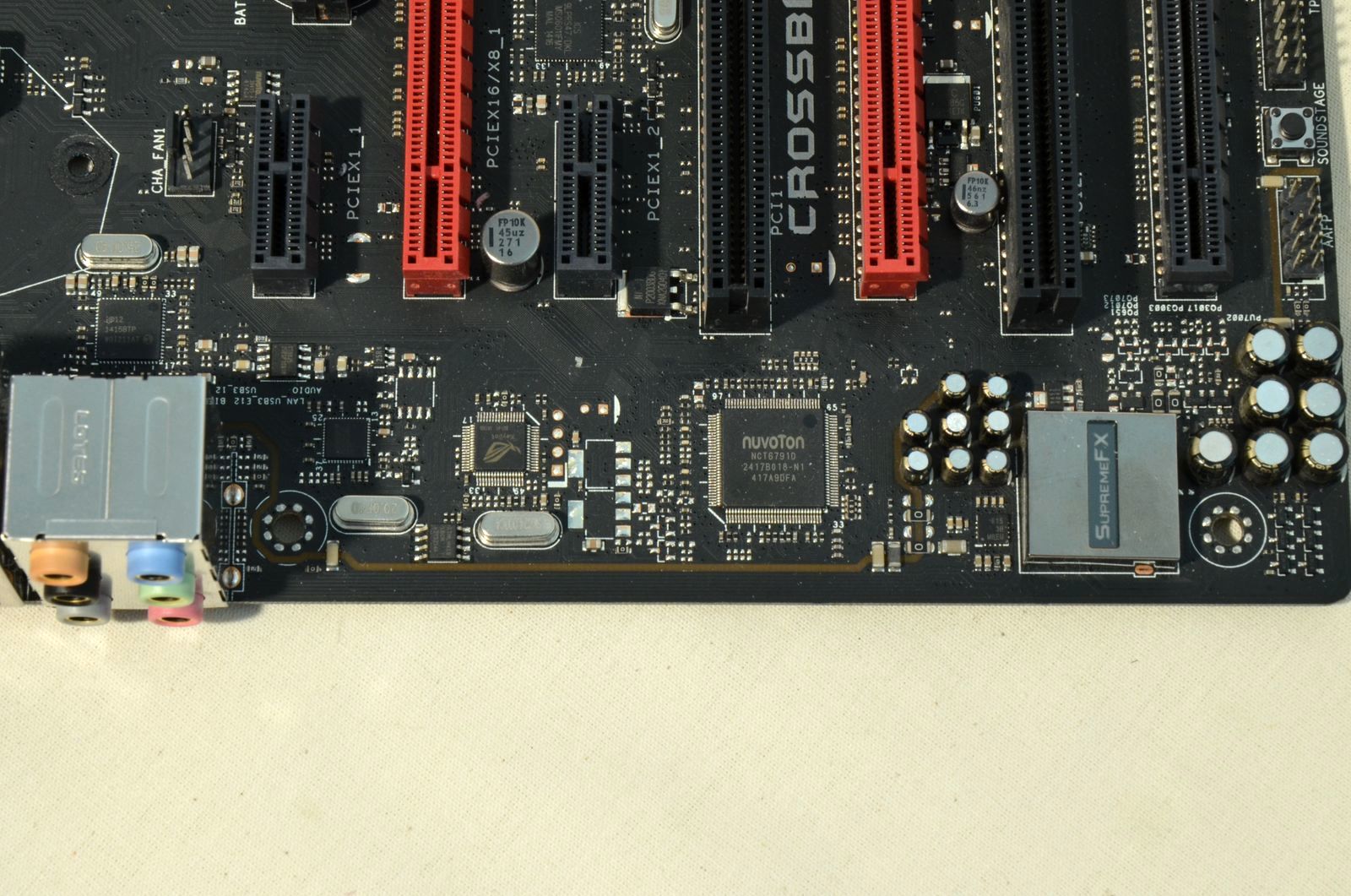

Aşa cum este normal pentru acest segment, interfaţa audio se bucură de o atenţie deosebită, fiind izolată de restul PCB-ului pentru a preveni interferenţele.

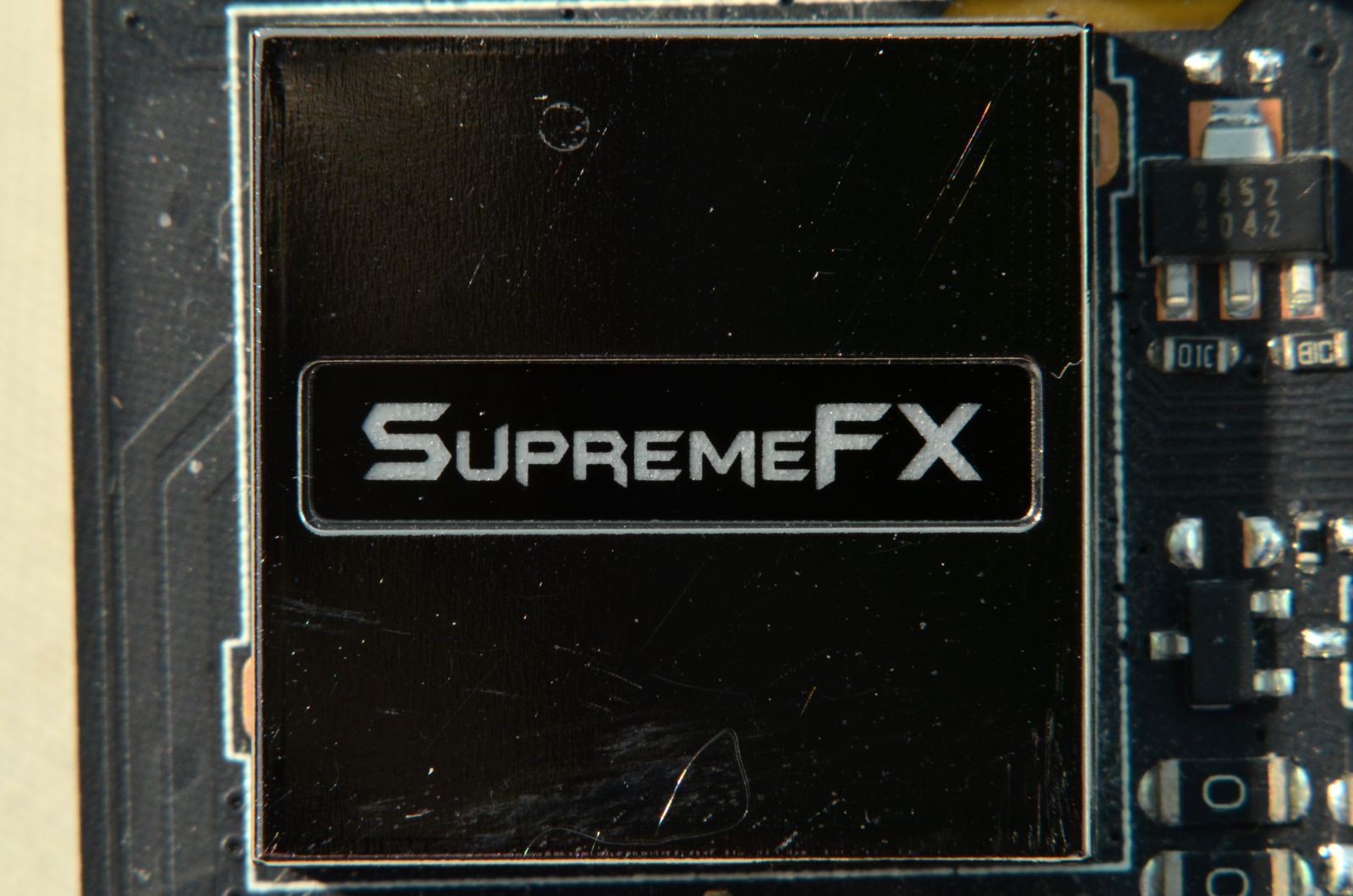

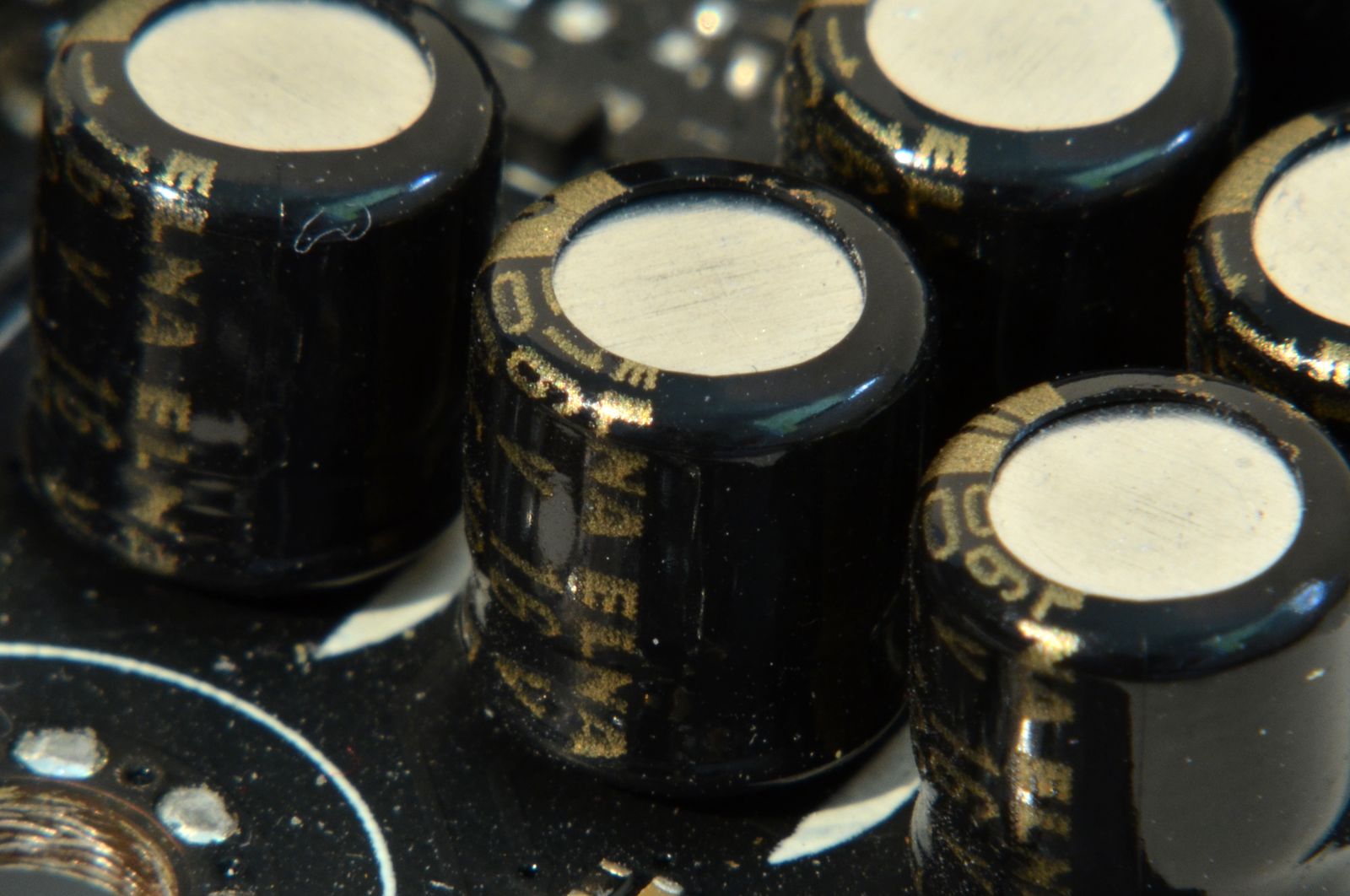

Codecul audio Realtek ALC1150 este ecranat cu o carcasă ce poartă sigla SupremeFX şi este acompaniat de condensatori ELNA.

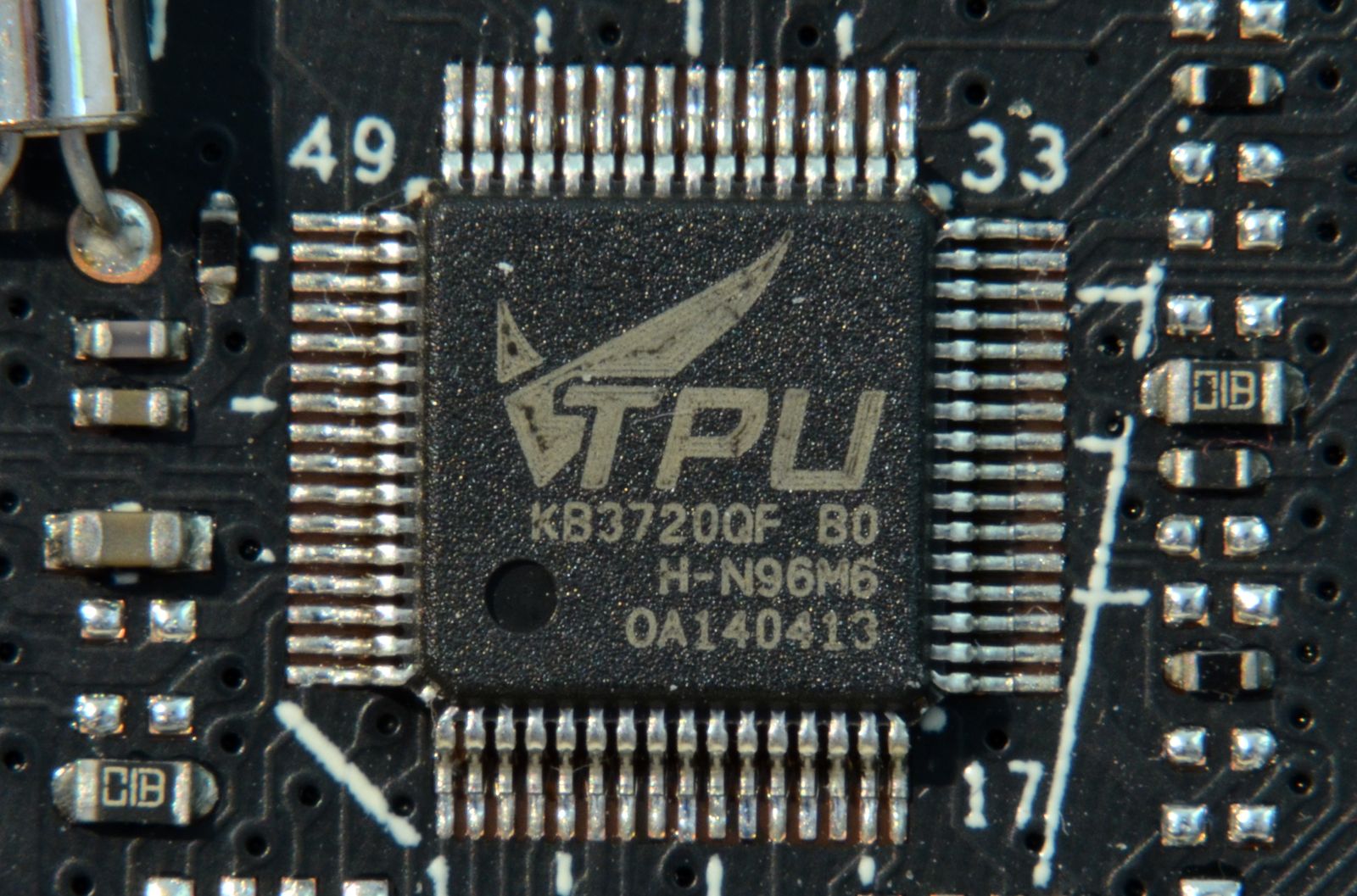

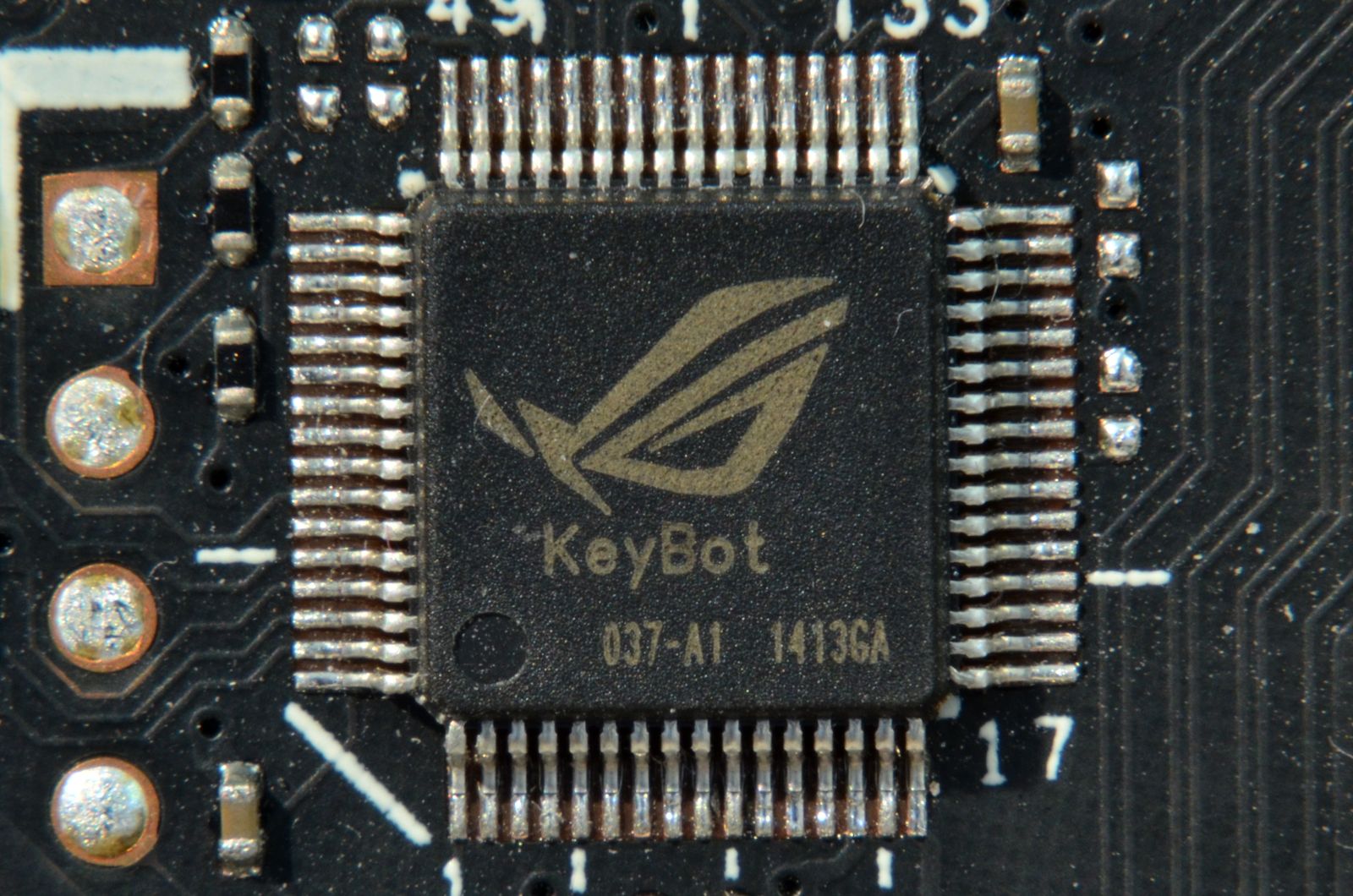

Pentru tehnologiile TPU (overclocking automat) şi KEYBOT (implementarea de funcţii Macro pentru orice tastatură) există controllere dedicate:

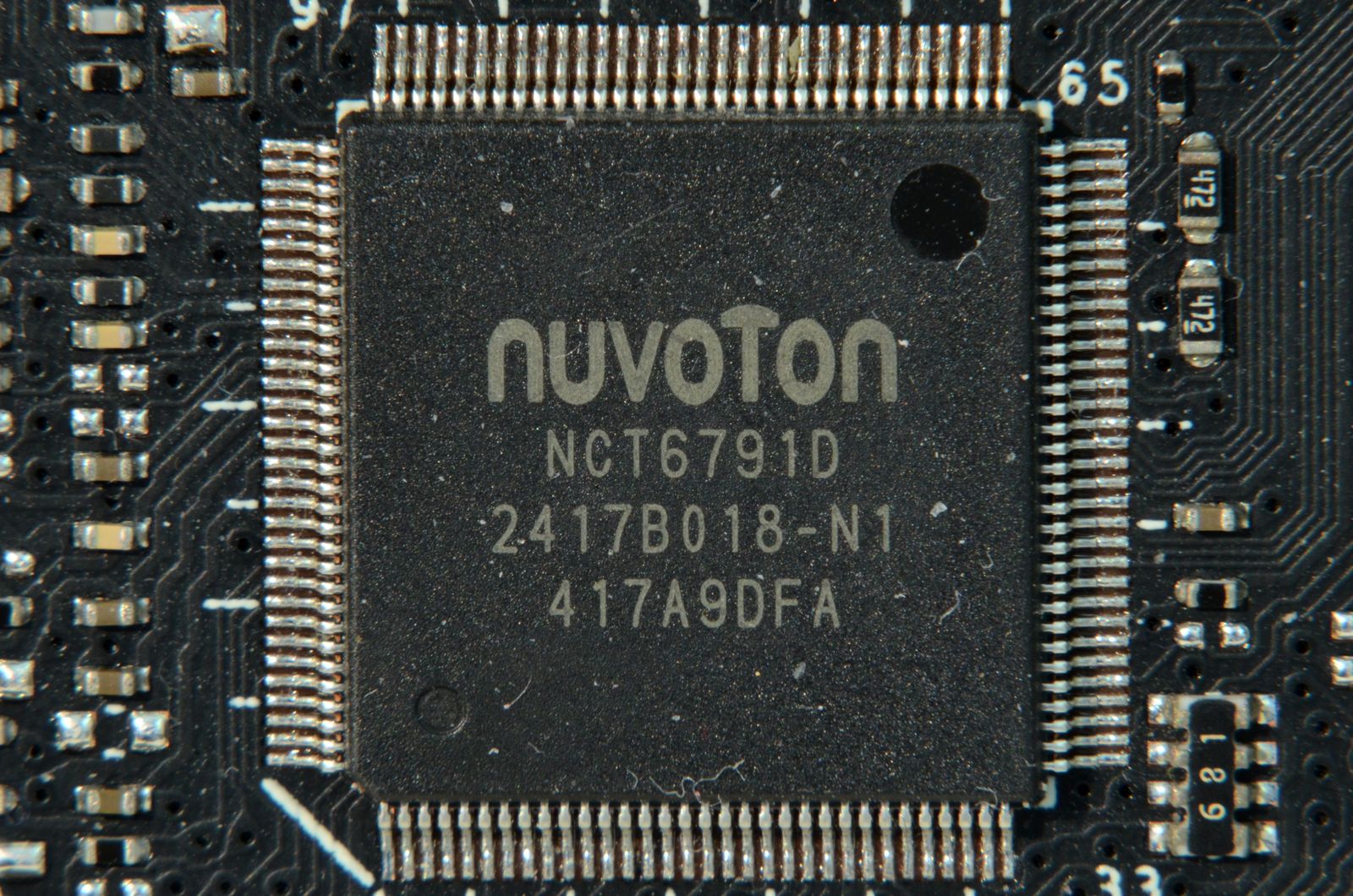

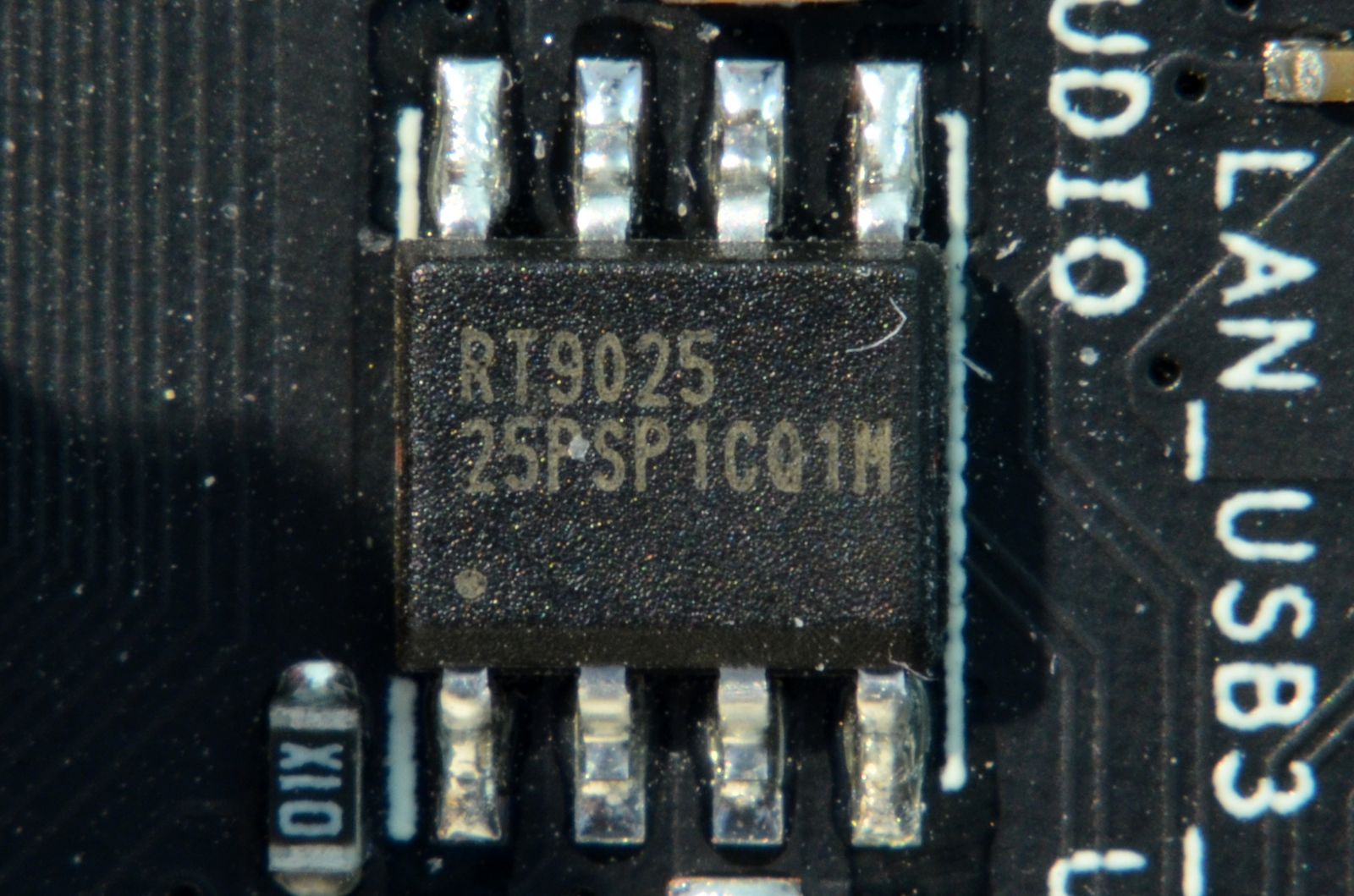

Iar controller-ul Super I/O este un Nuvoton NCT6791D, în timp ce conectorii de alimentare pentru ventilatoare sunt prevăzuţi cu controllere Nuvoton 3941S sau Realtek RT9025.

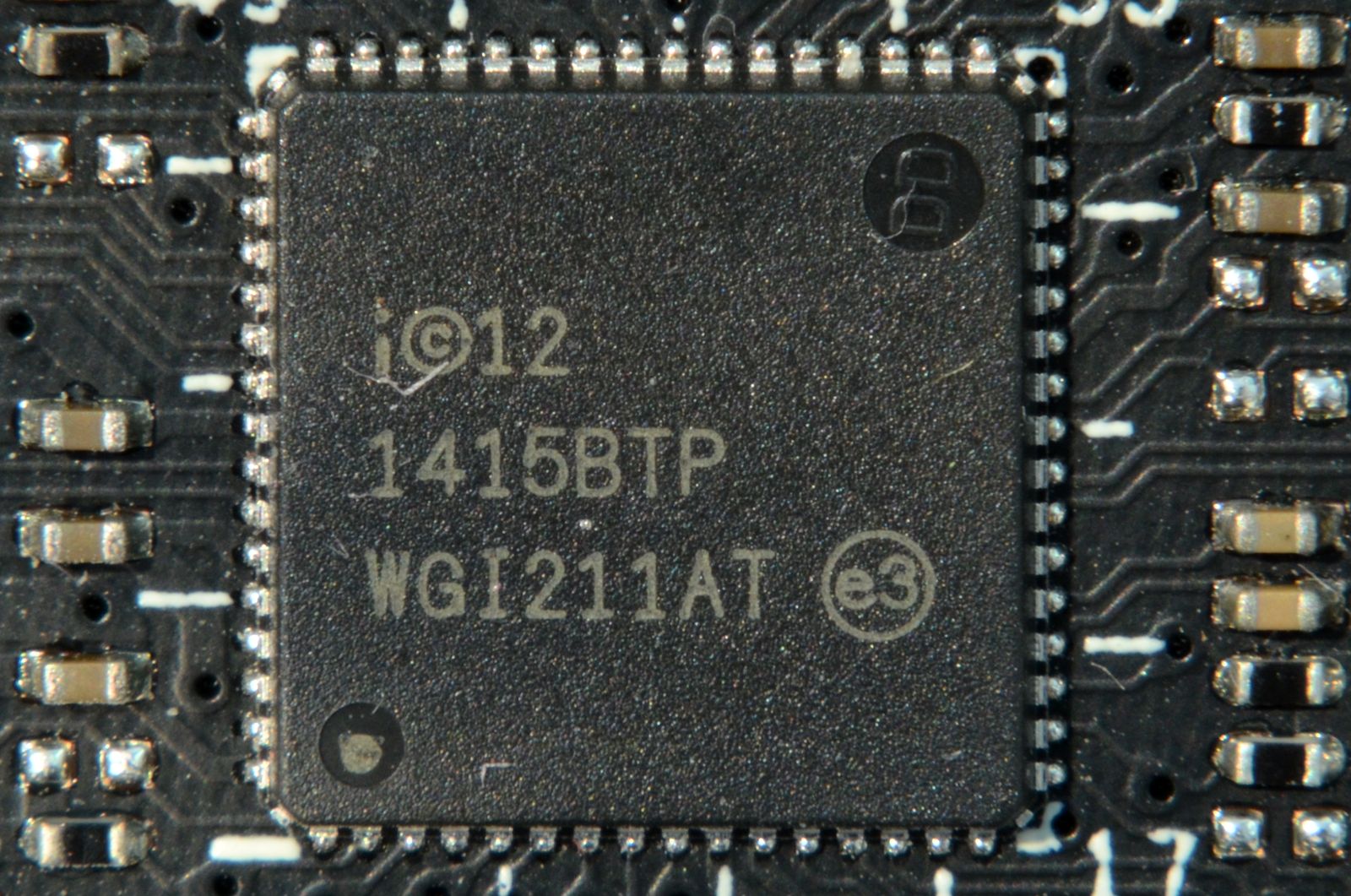

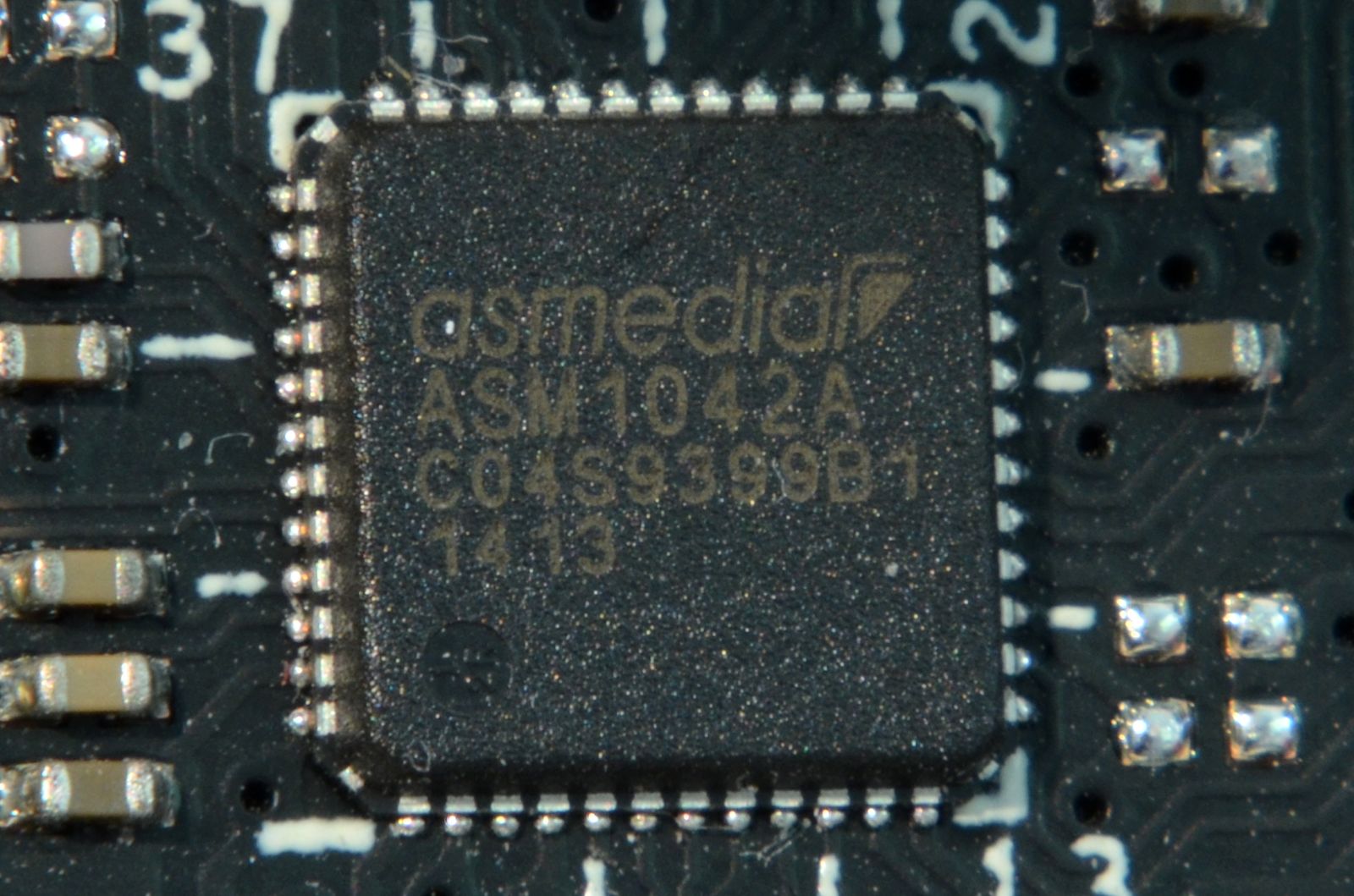

Interfaţa Gigabit Ethernet foloseşte un chip Intel WGI211AT, iar pentru obţinerea numărului dorit de conectori USB 3.0 a fost necesară implementarea unui controller Asmedia ASM1042A.

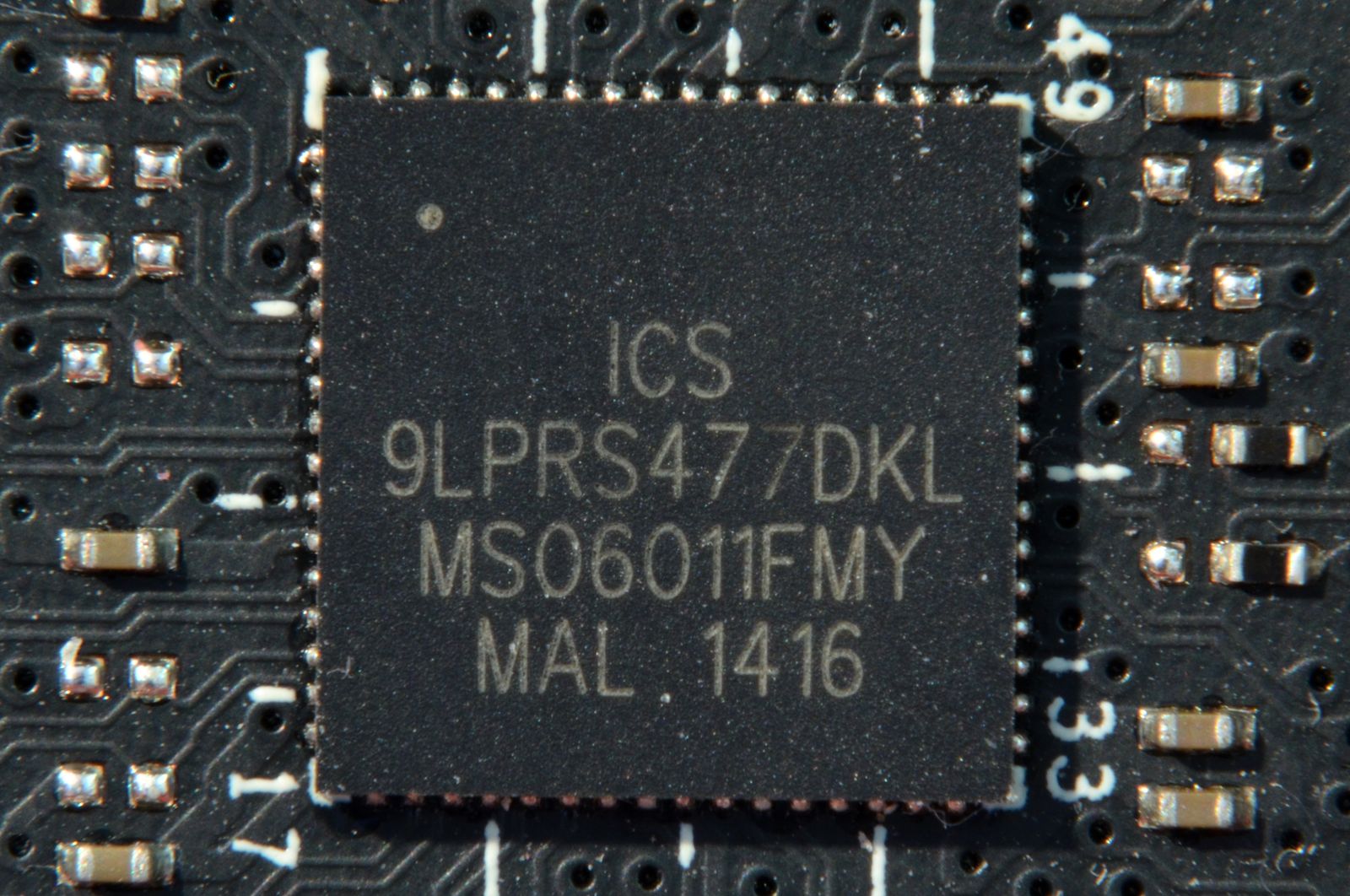

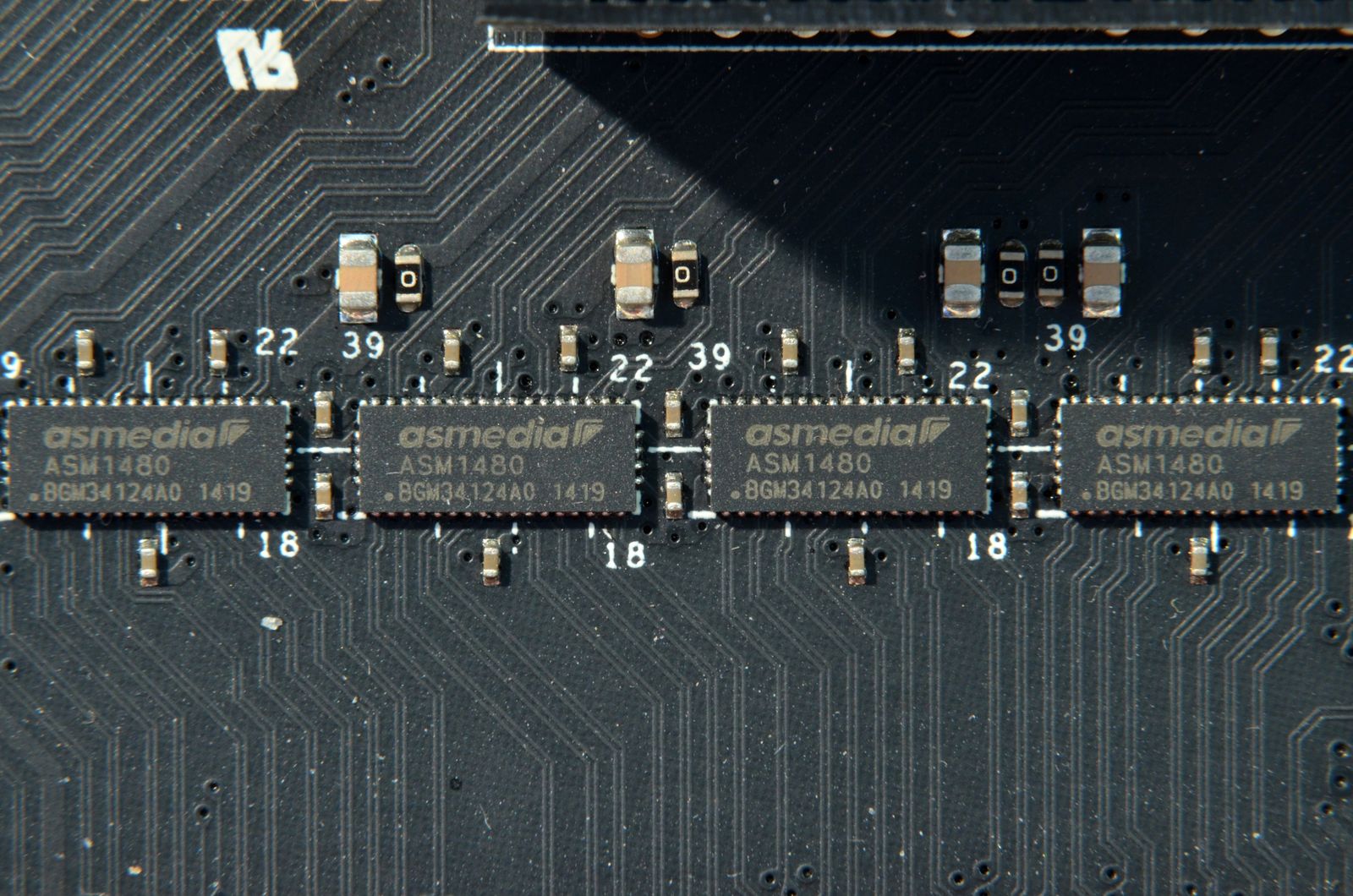

Alocarea corectă a canalelor PCI-Express se face cu ajutorul unor switch-uri Asmedia ASM1480, iar generatorul de ceas este un 9LPRS477DKL de la IDT.
