Ambalajul adoptă liniile de design deja cunoscute, cu bufniţa stilizată pe partea frontală şi câteva aspecte esenţiale despre produs pe partea dorsală.
În interior, ar trebui să găsiţi un autocolant ASUS STRIX, instrucţiuni pentru activarea contului Premium timp de 15 zile în jocul World of Warships, discul optic cu drivere şi aplicaţii şi instrucţiunile de instalare.
Placa în sine arată identic cu implementarea STRIX OC pentru Radeon R9 380, folosind o soluţie de răcire DirectCU II cu tehnologie 0dB Fan. Dimensiunile sunt de 26.7×12.6cm, deci cele mai multe carcase nu vor întâmpina probleme de dificultate.

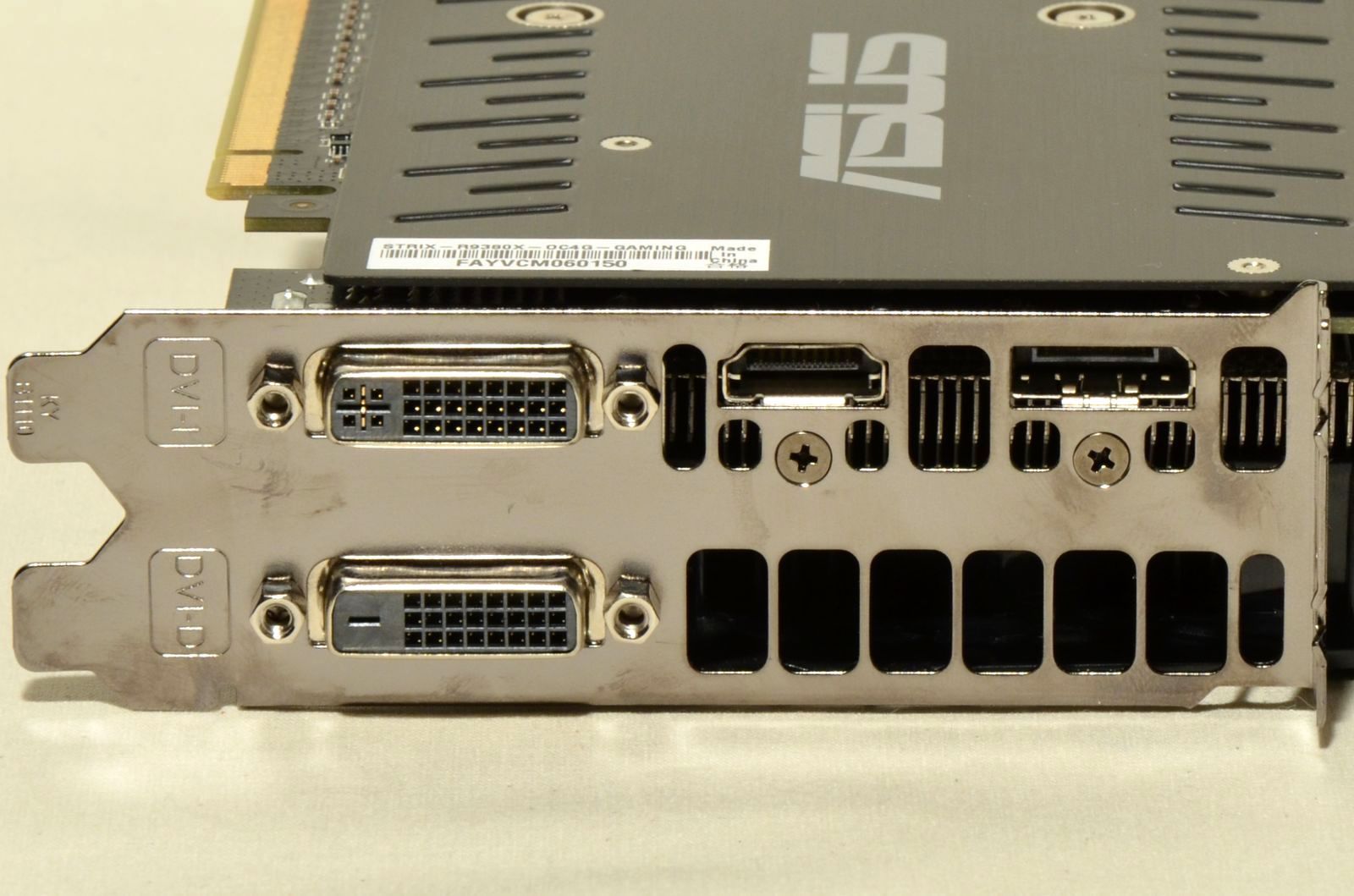

Bracket-ul dual-slot conţine 1 DP, 1 HMI, 1 DVI-D şi 1 DVI-I. Iar pentru alimentare, sunt folosiţi 2 conectori cu 6 pini, prevăzuţi cu LED-uri care să indice conectarea corectă sau incorectă a cablurilor.

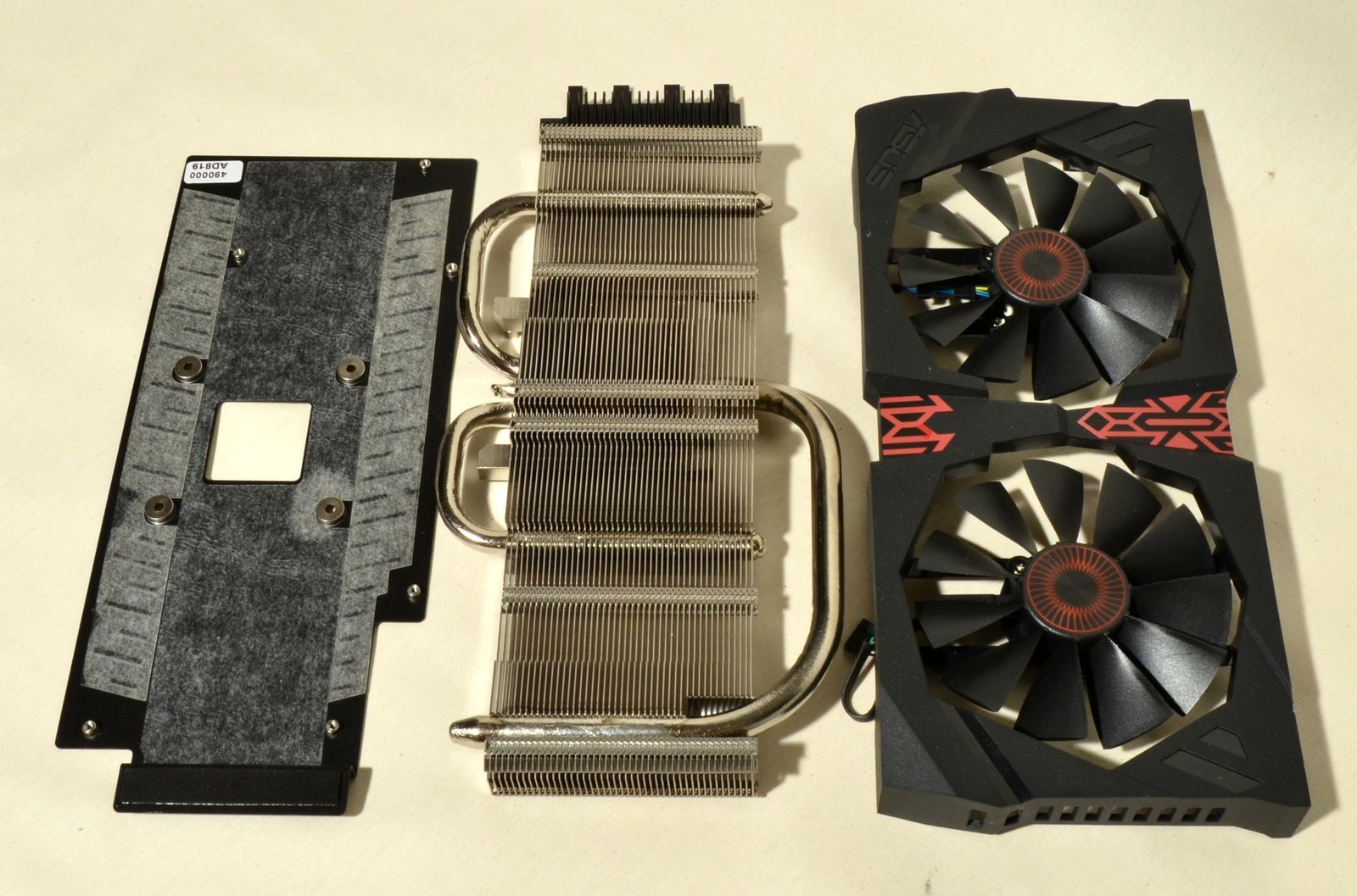

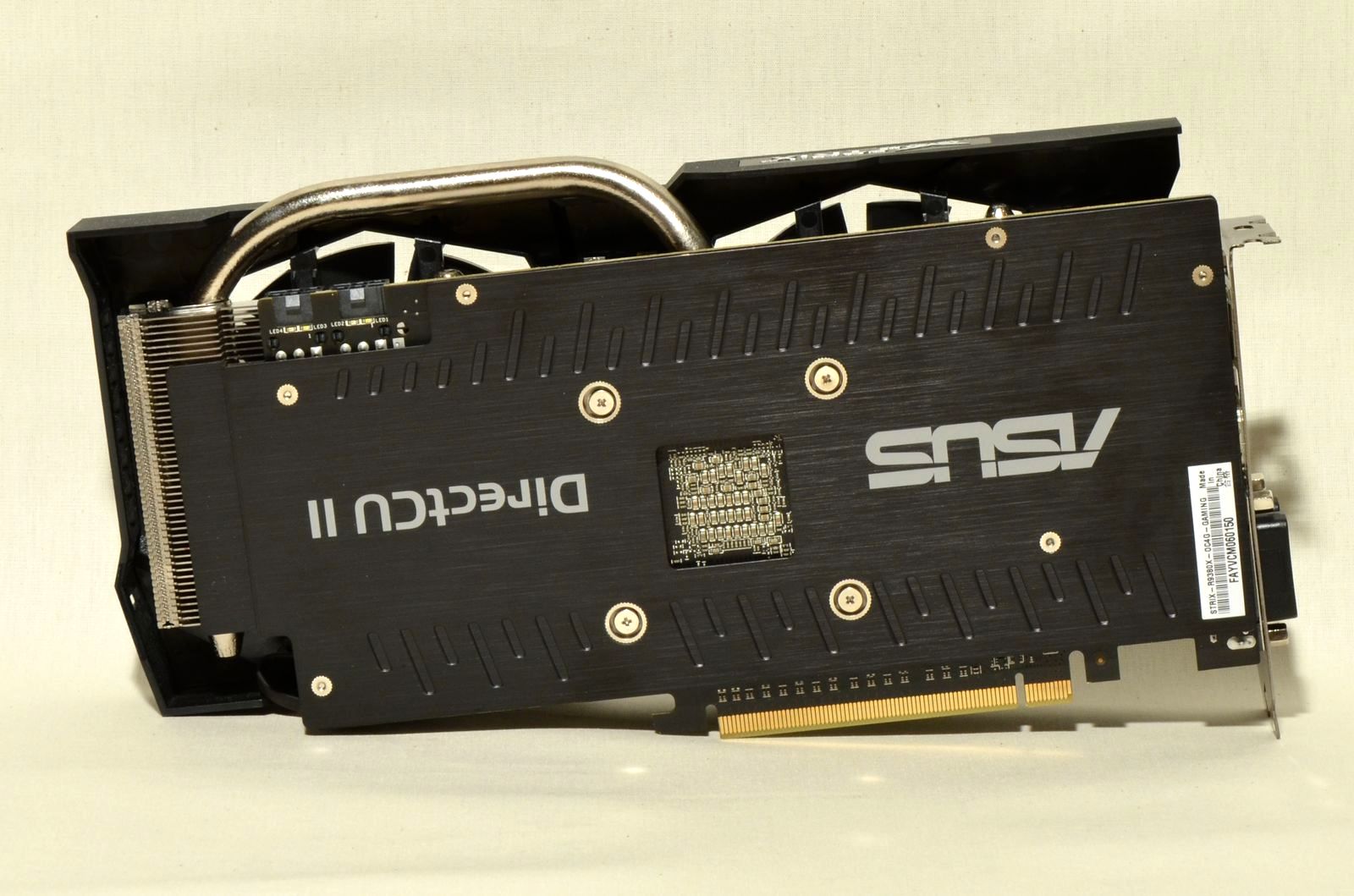

Soluţia de răcire DirectCU II se bazează pe un heatsink masiv prevăzut cu 1 heatpipe de 10mm şi alte 2 de 8mm, ce preia căldura de pe GPU. Acetuia i se adaugă un heatsink de dimensiuni reduse pentru VRM, un backplate pentru ranforsare şi o carcasă din plastic cu 2 ventilatoare clasice de 95mm pentru obţinerea fluxului de aer necesar răcirii.

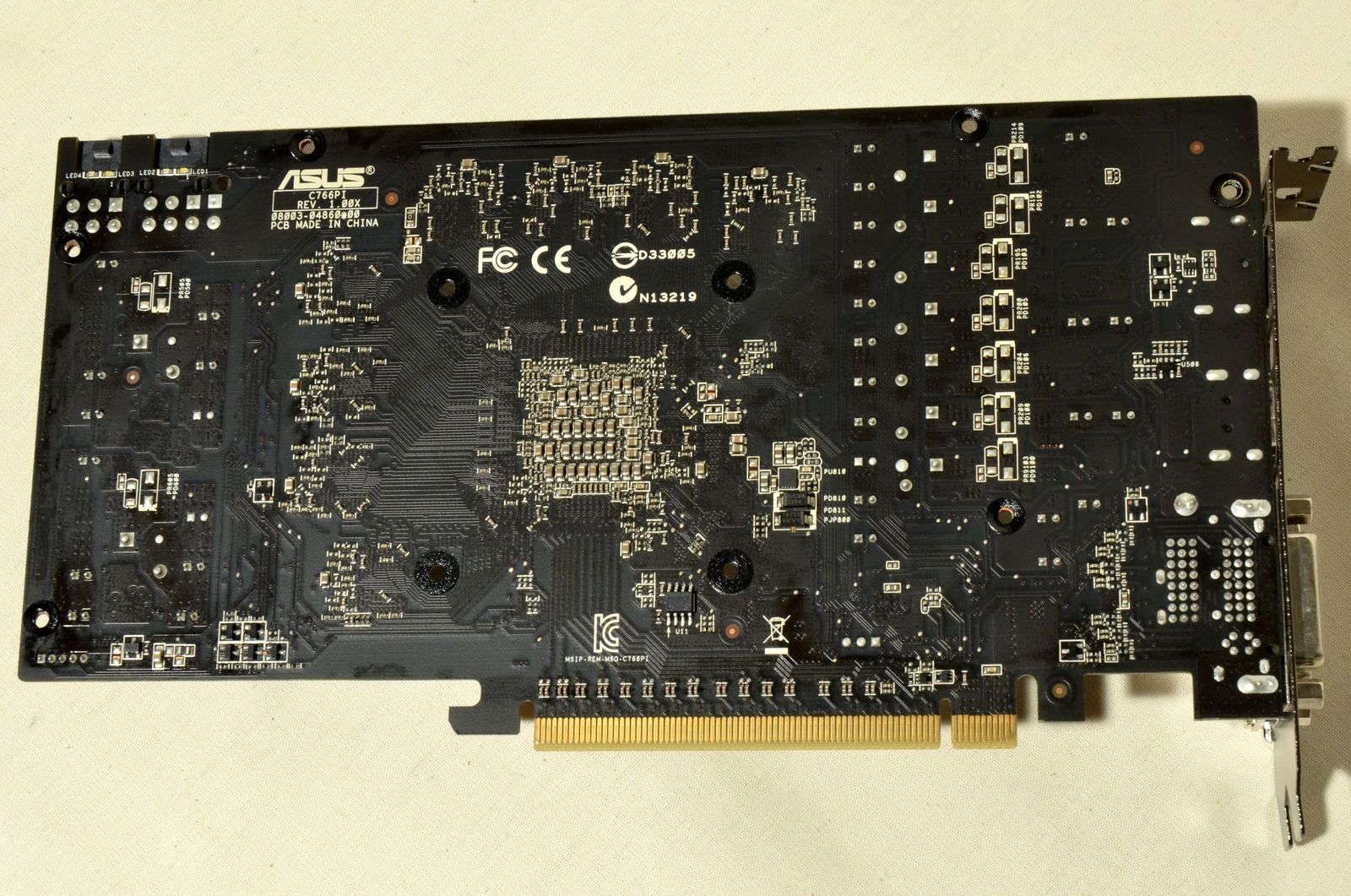

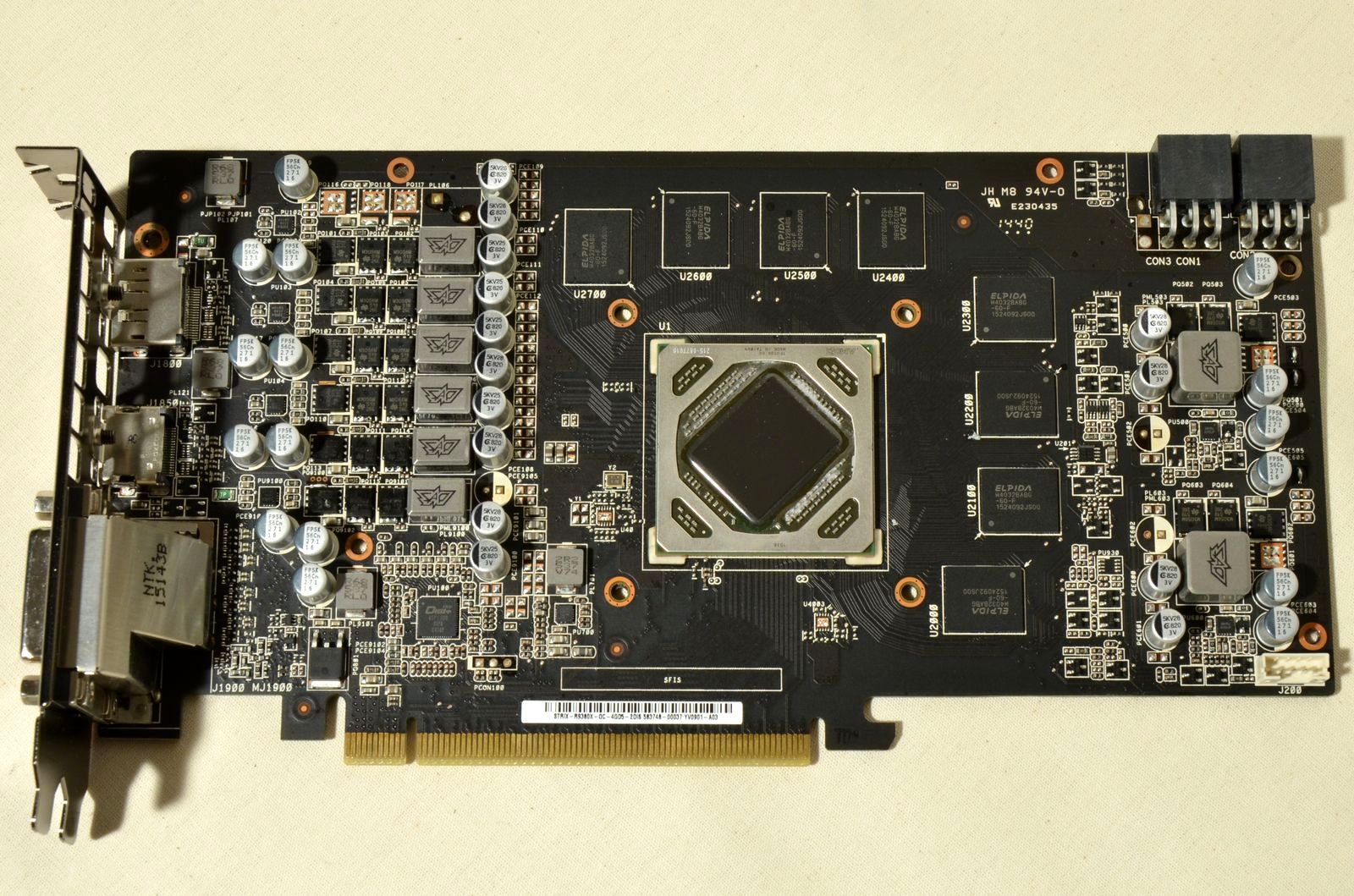

PCB-ul negru mat este destul de ordonat, iar componentele esenţiale sunt amplasate pe o singură parte. El măsoară 22.5cm lungime şi 10.4cm lăţime.

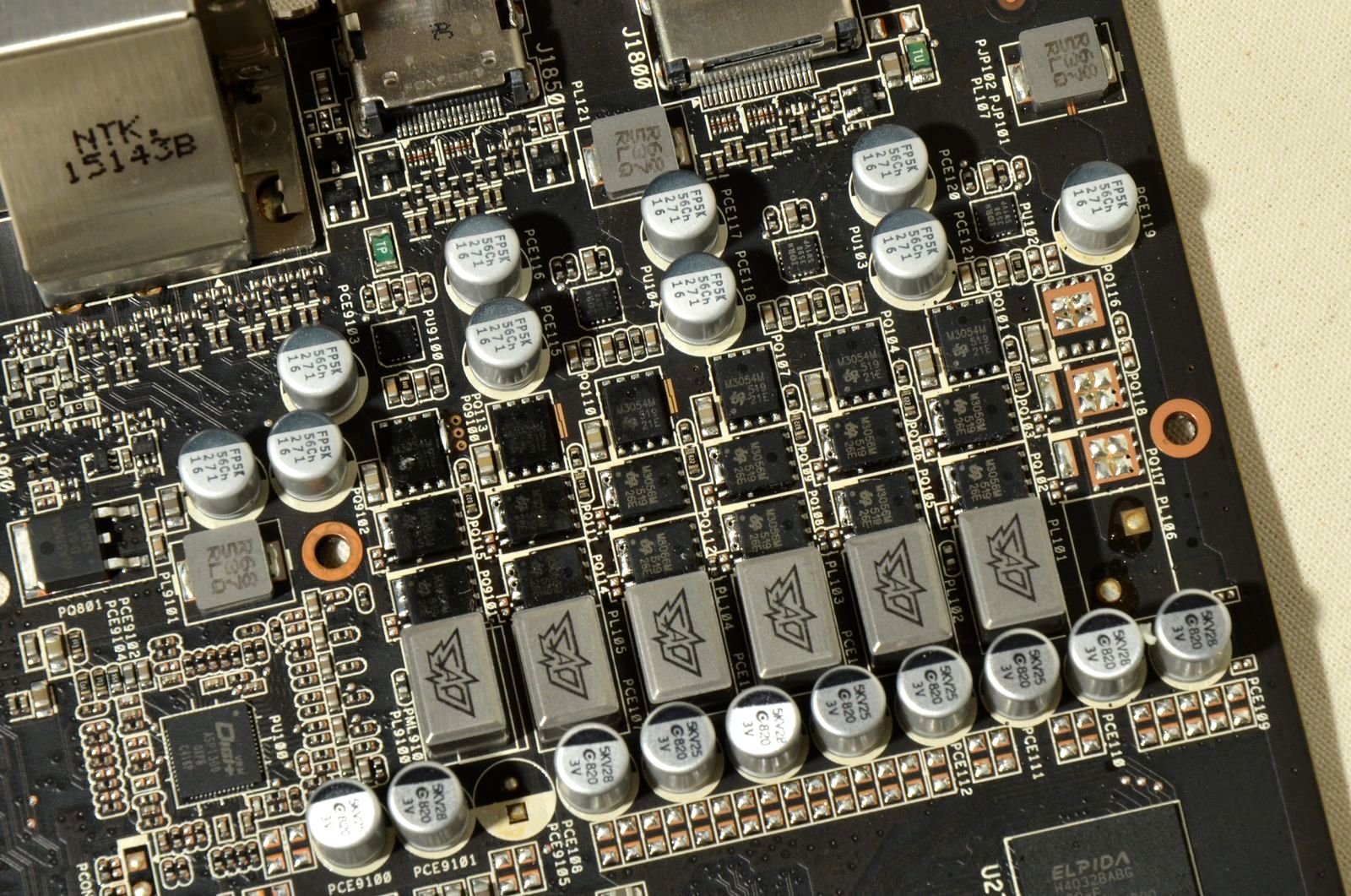

VRM-ul digital cu componente promovate sub sigla Super Alloy este alcătuit din 6 faze pentru GPU şi 2 faze pentru memoria video.

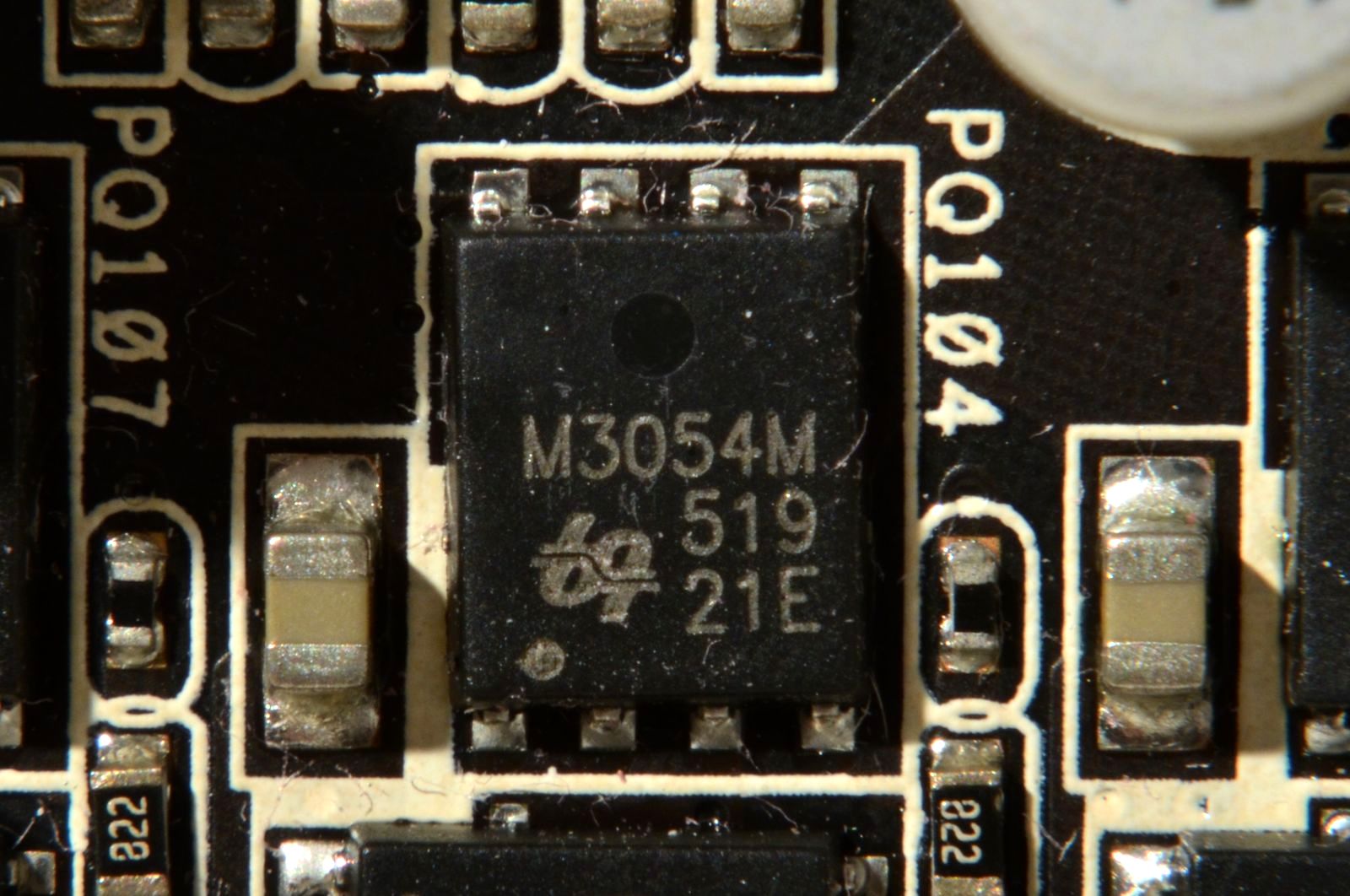

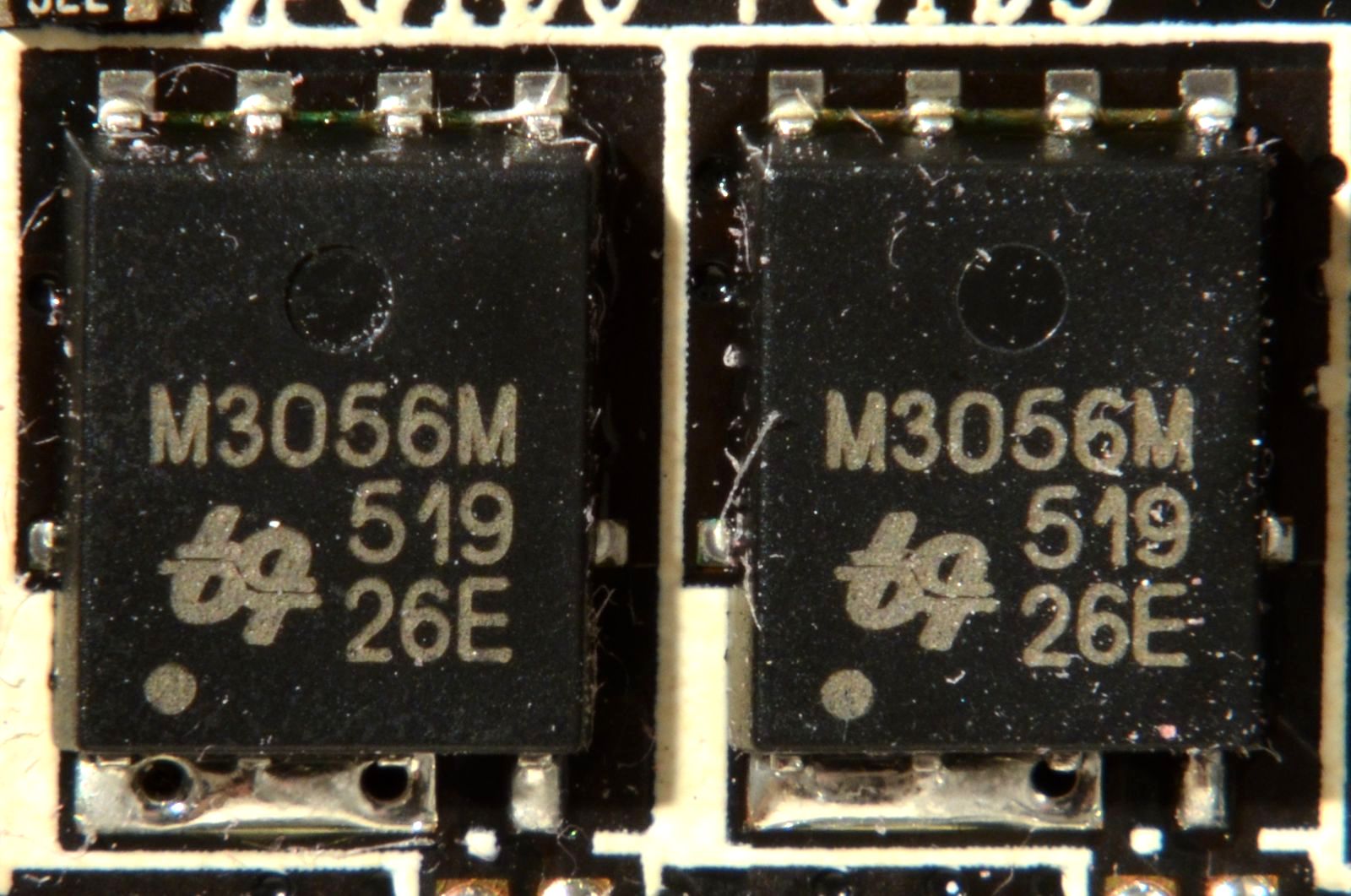

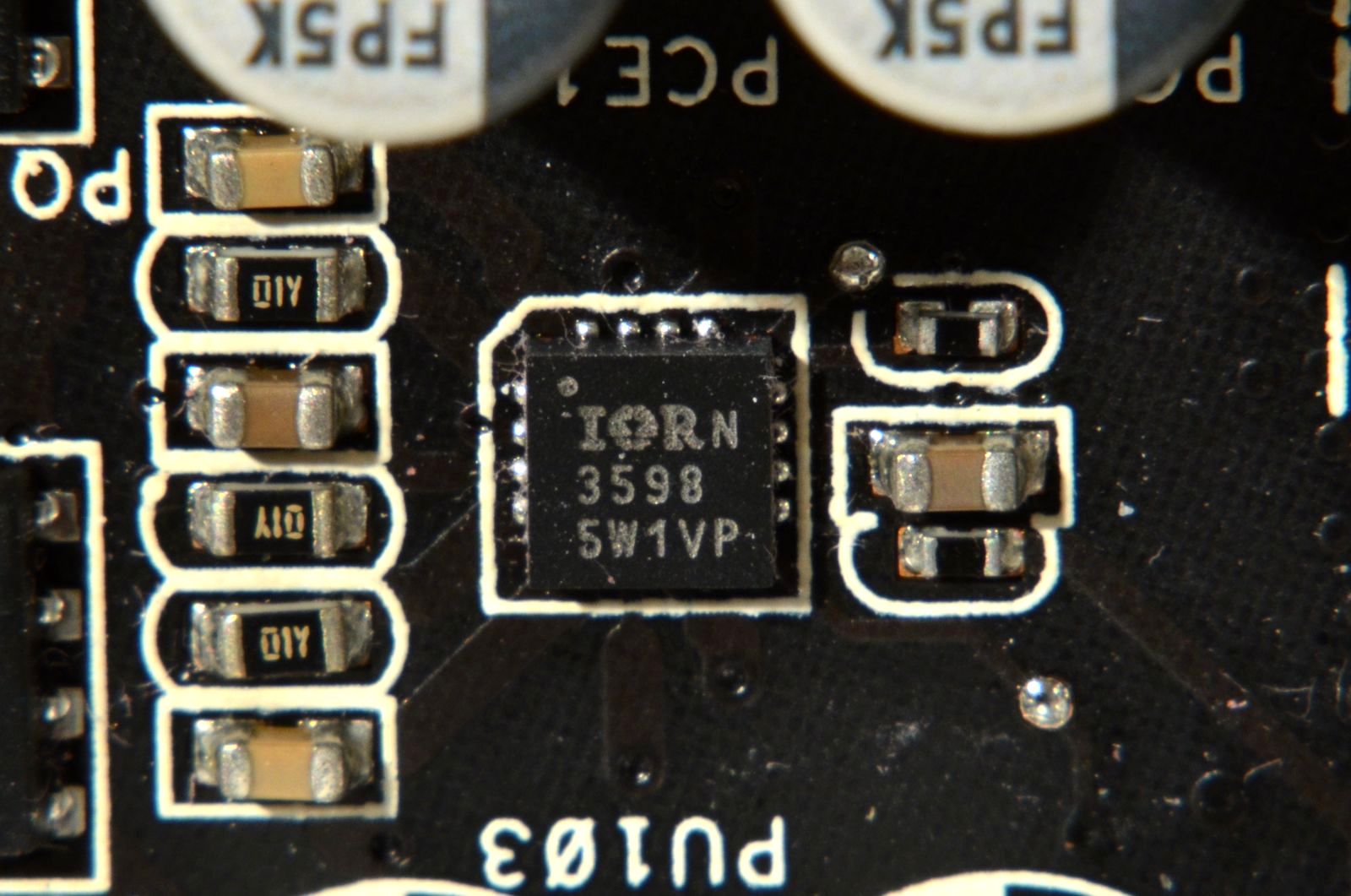

În componenţa celor 6 faze care alcătuiesc etajul de alimentare pentru nucleul grafic avem câte 2 chip-uri MOSFET M3056M şi unul M3054M de la UBIQ Semiconductor, plus 1 driver dual IR3598 de la International Rectifier.

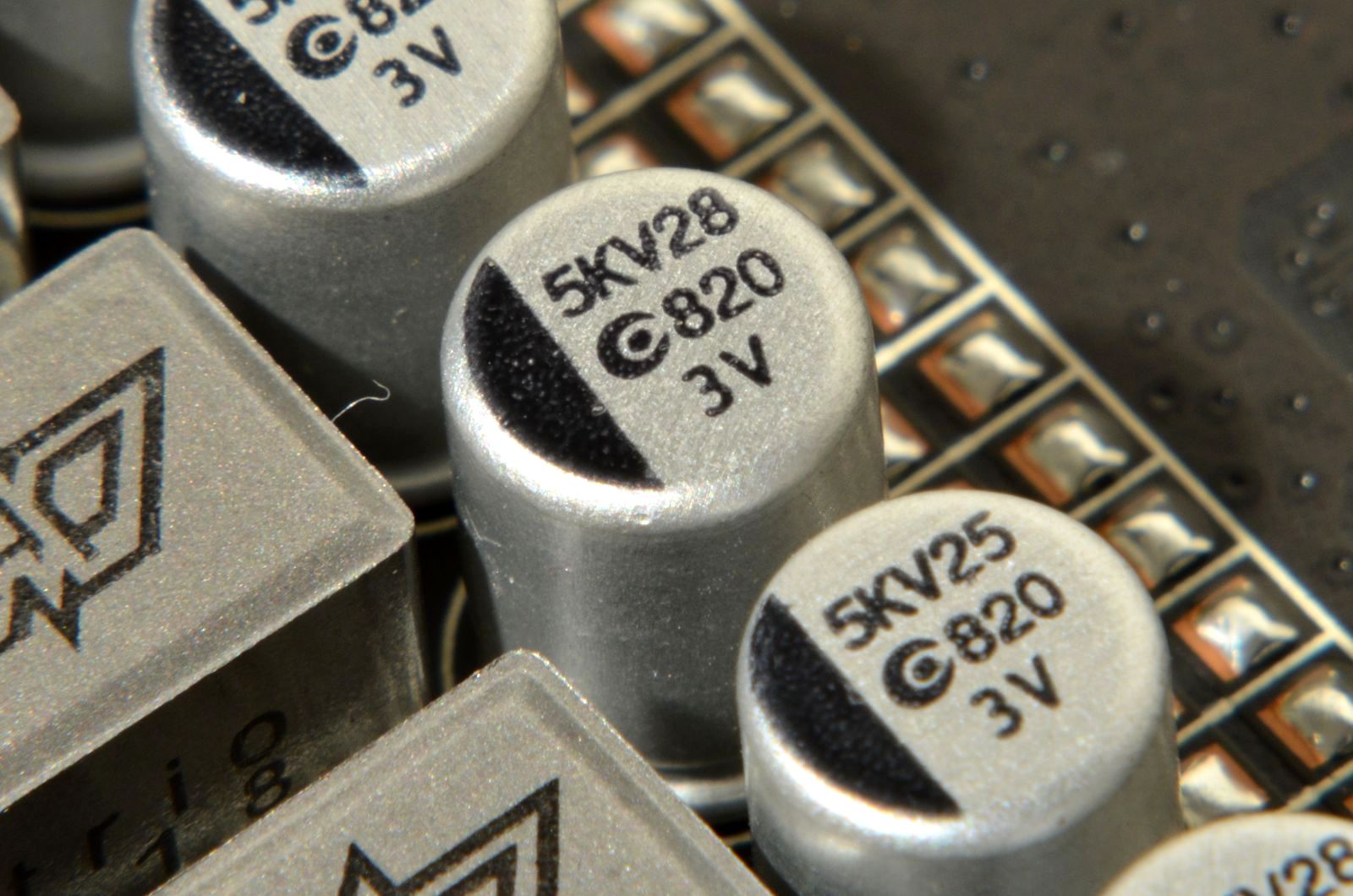

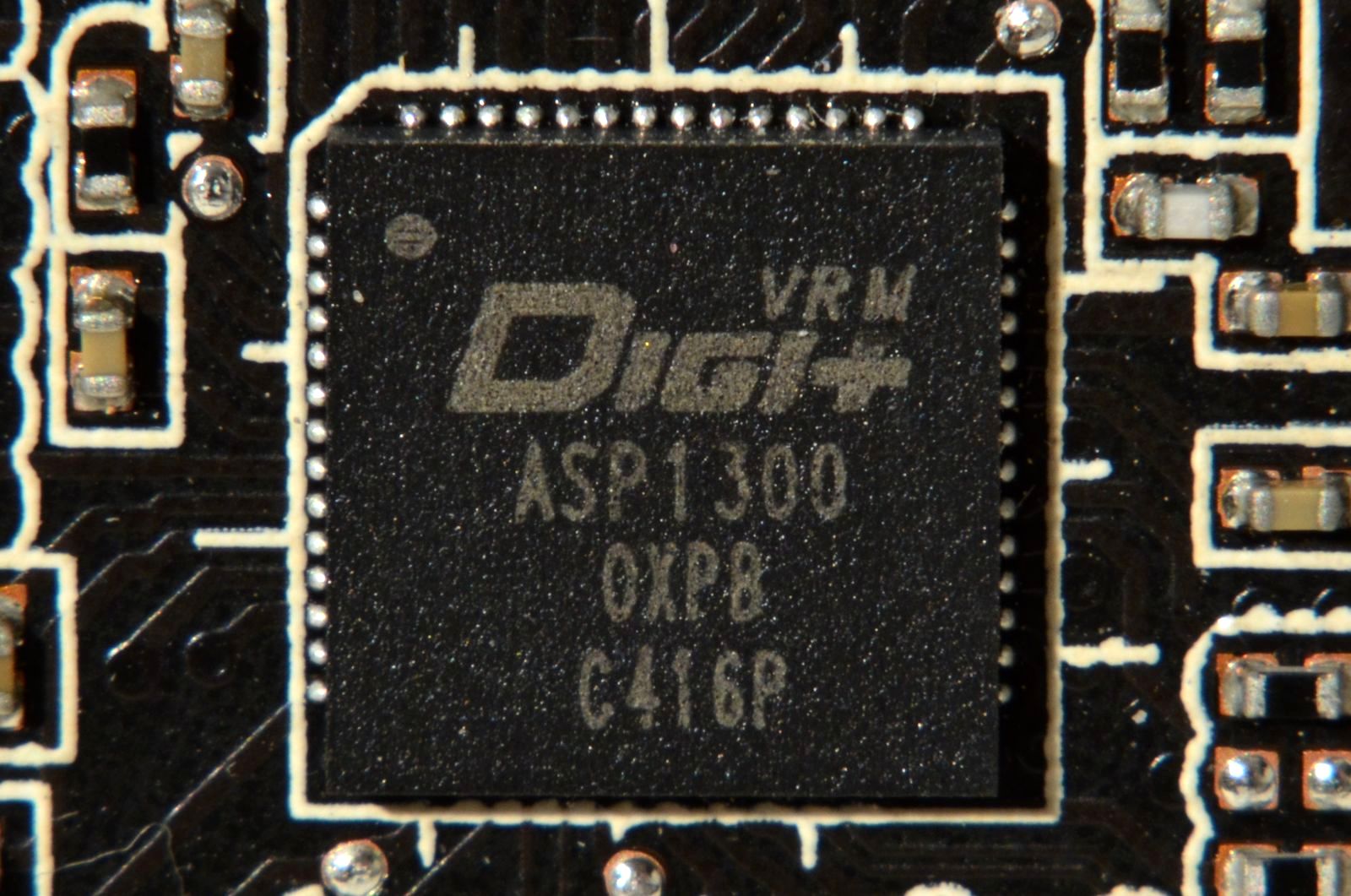

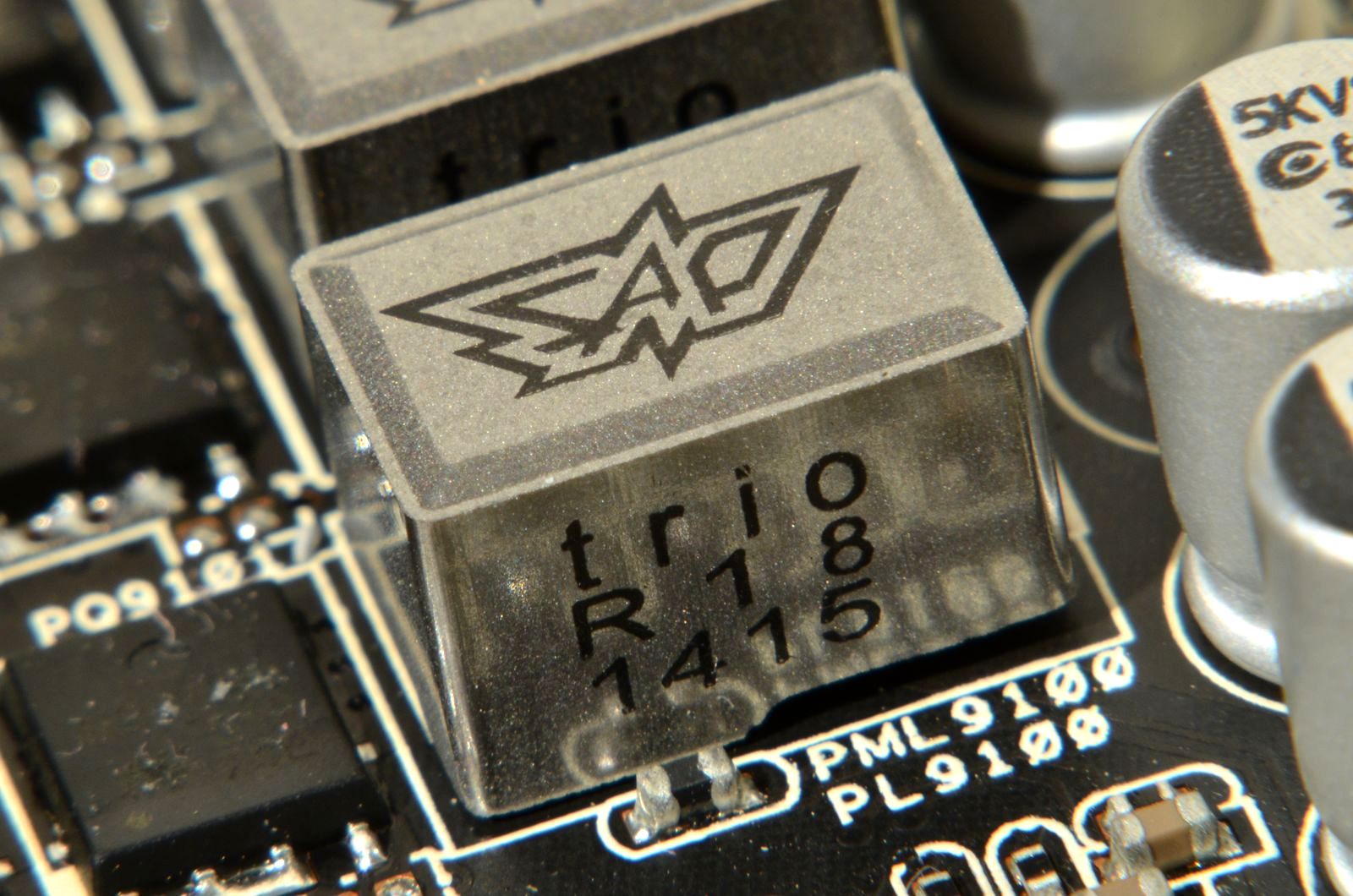

Acestora li se adaugă bobine cimentate produse de Trio Technology şi condensatori solizi 5K. Conform aşteptărilor, controller-ul este un Digi+ ASP1300.

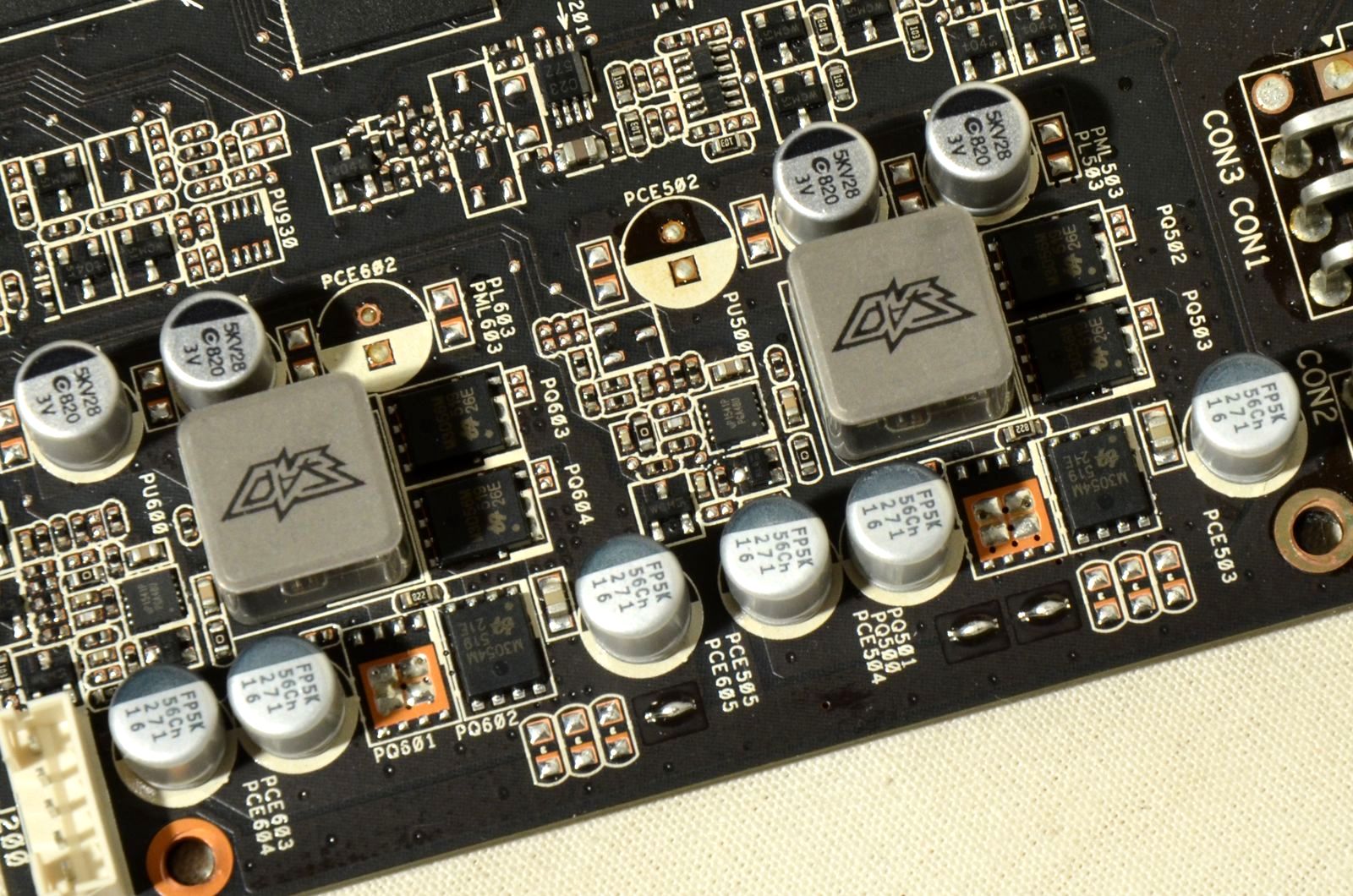

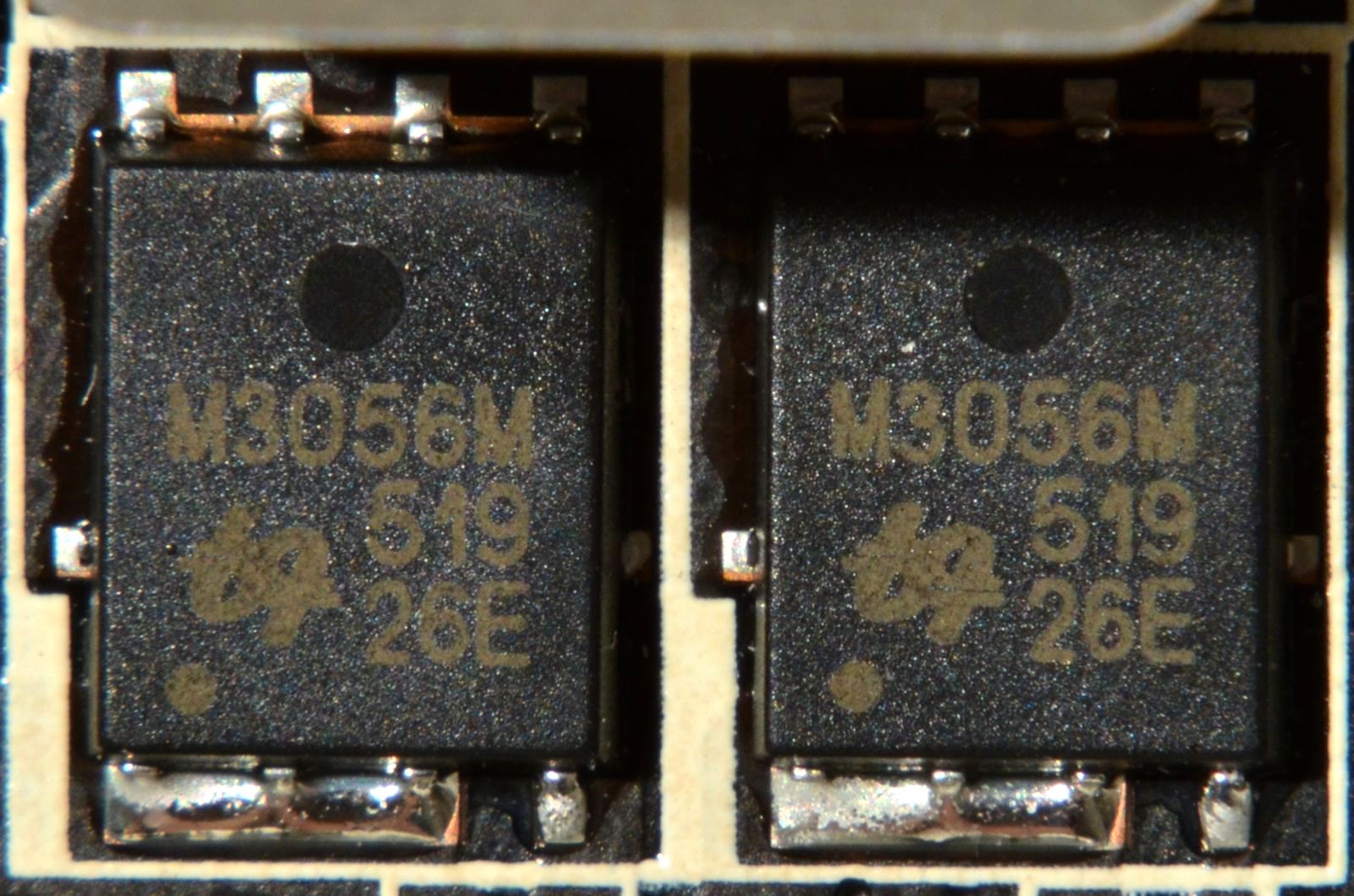

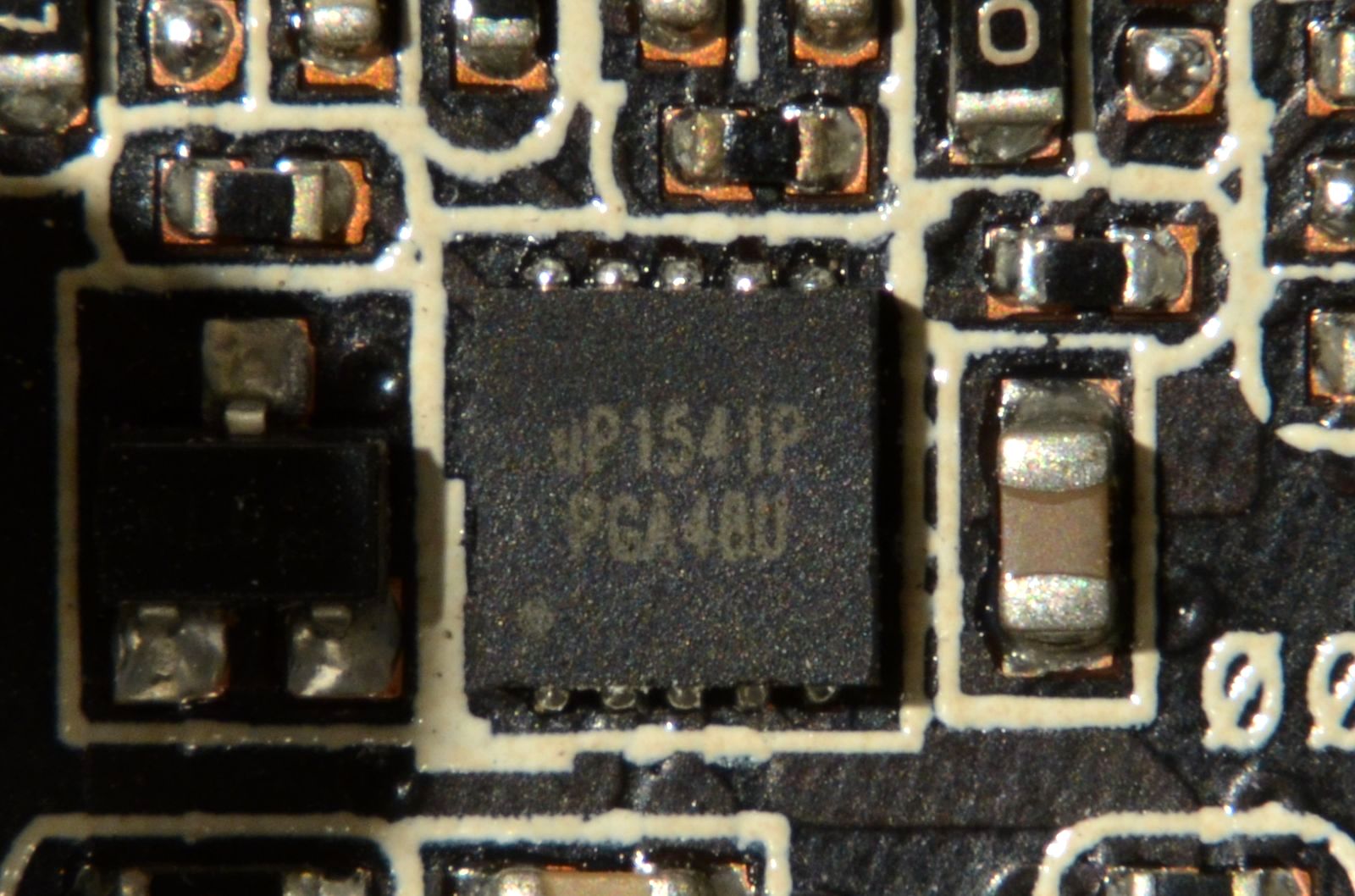

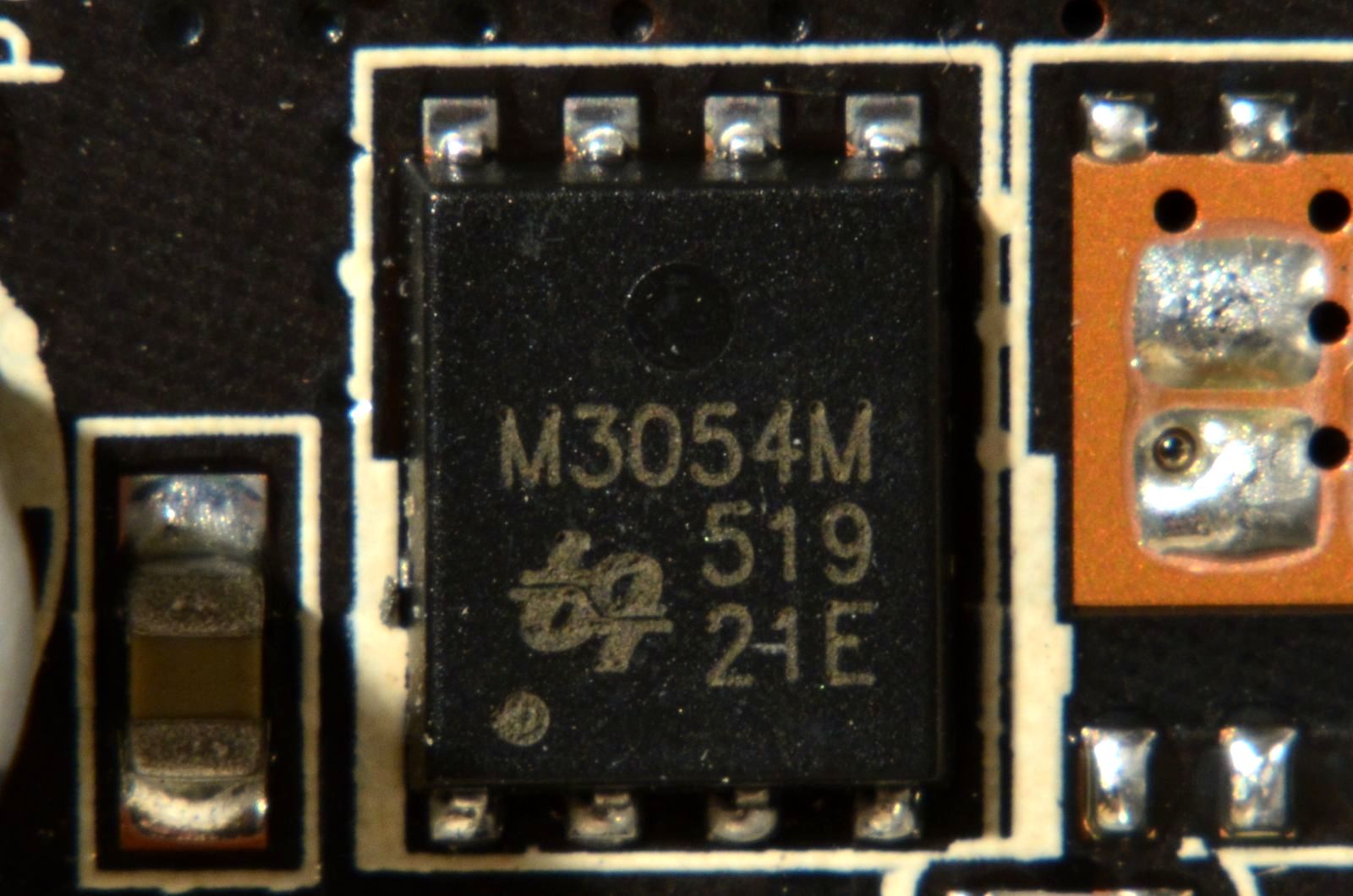

Pentru fazele ce alimentează chip-urile de memorie, ASUS au folosit aceeaşi construcţie cu 2 chip-uri M3056M şi unul M3054M, la care au adăugat câte un controller uP1541P de la uPI Semiconductor.

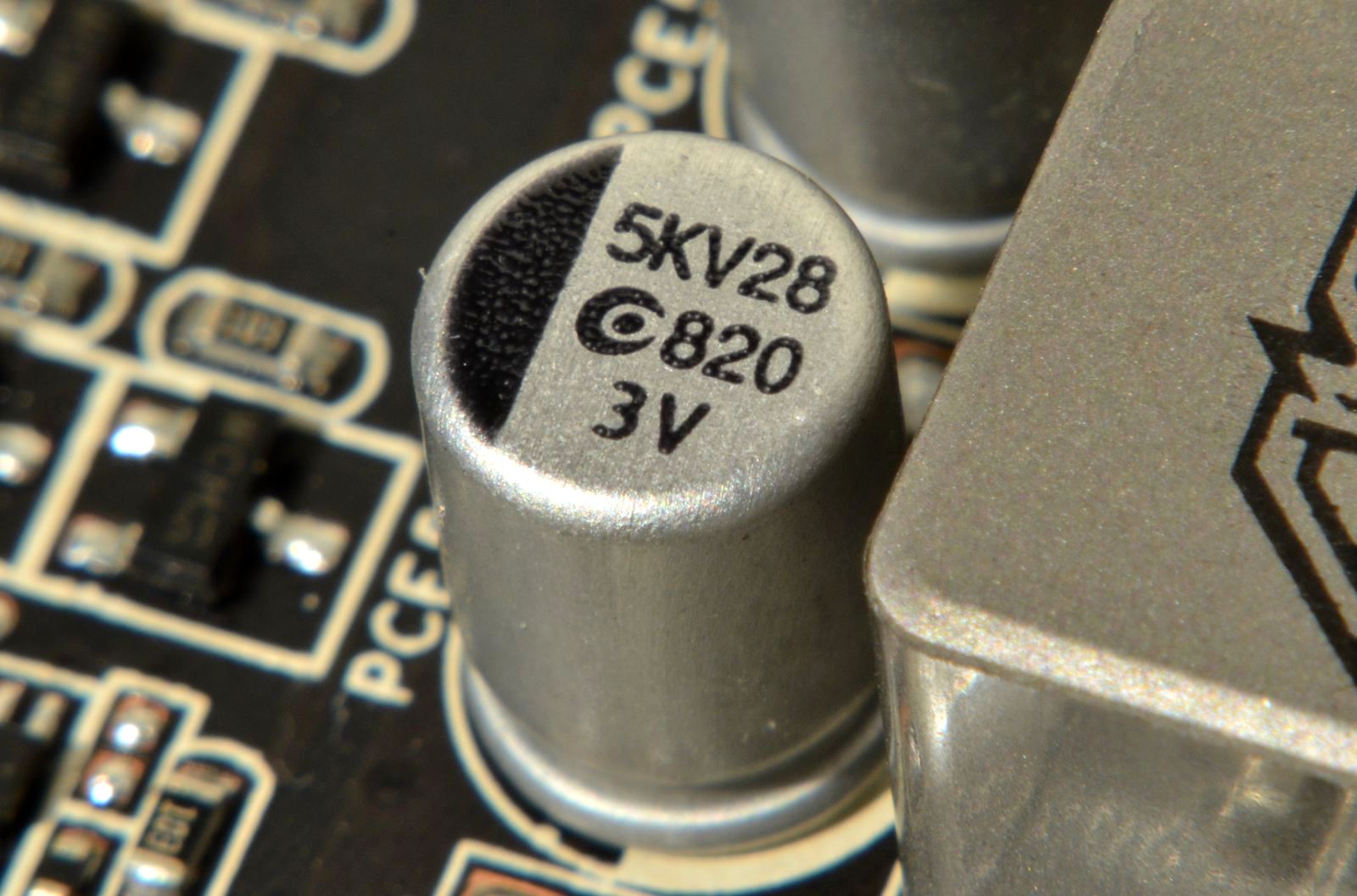

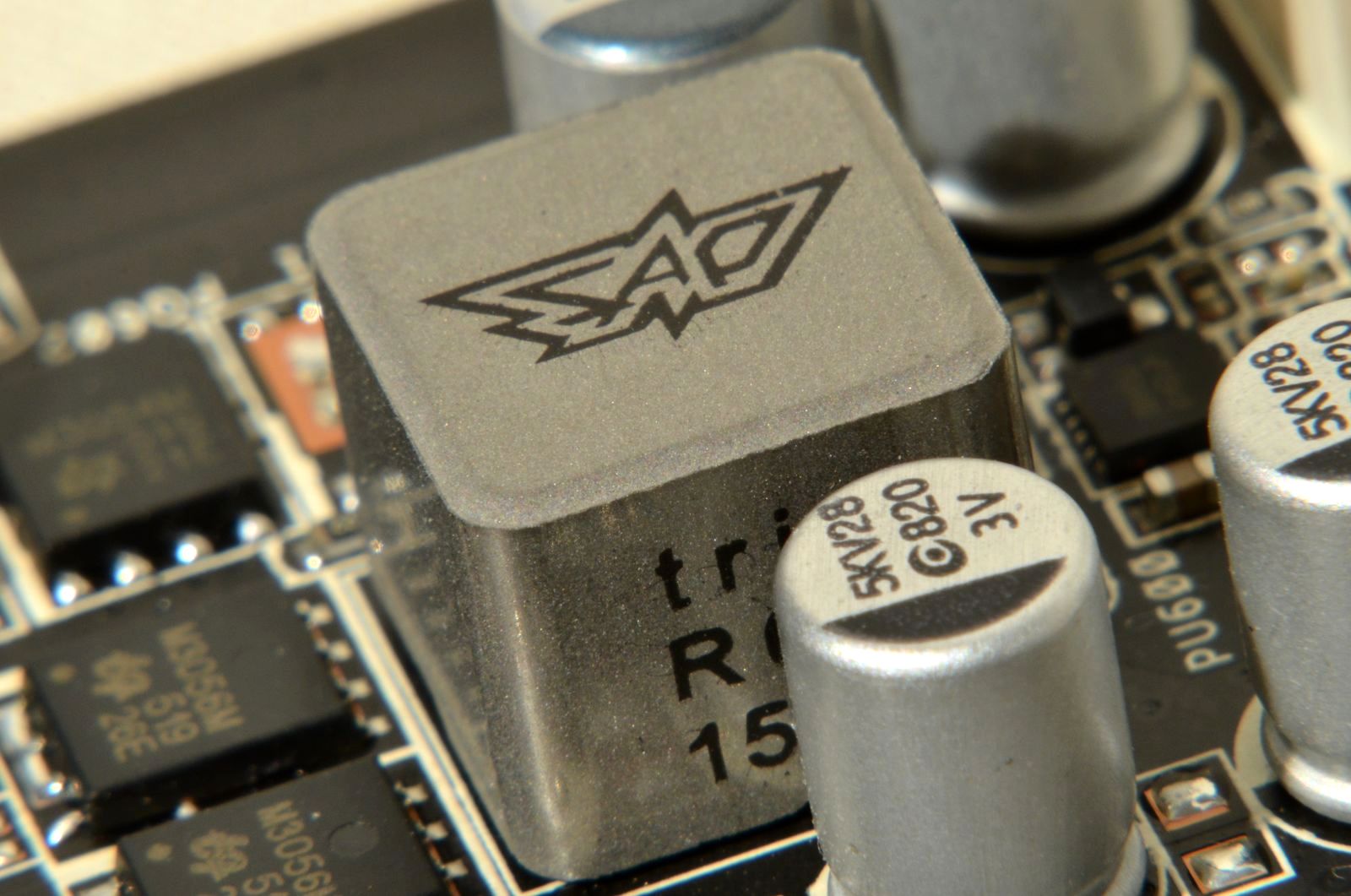

Şi avem din nou bobine Trio şi condensatori solizi 5K.

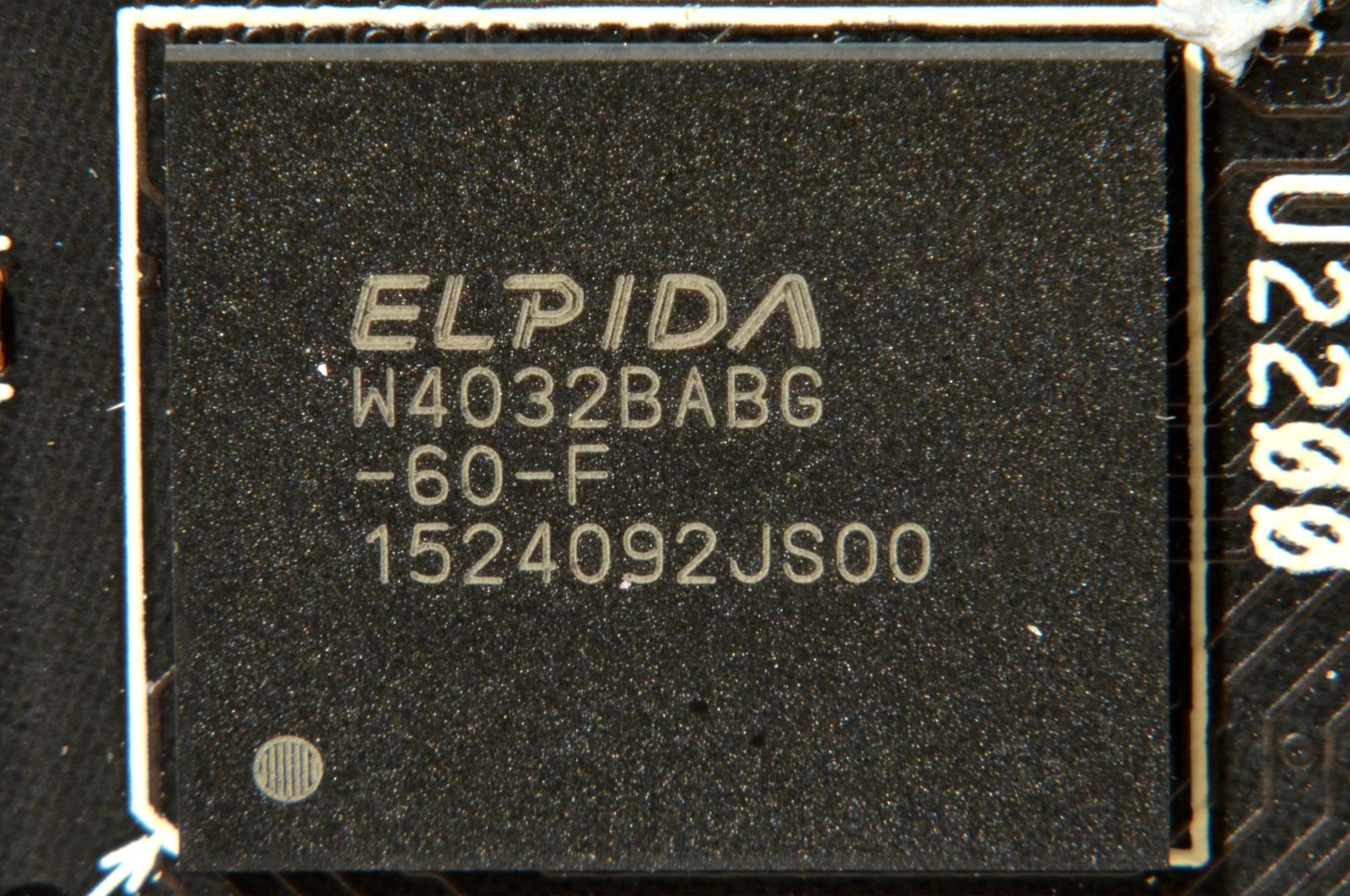

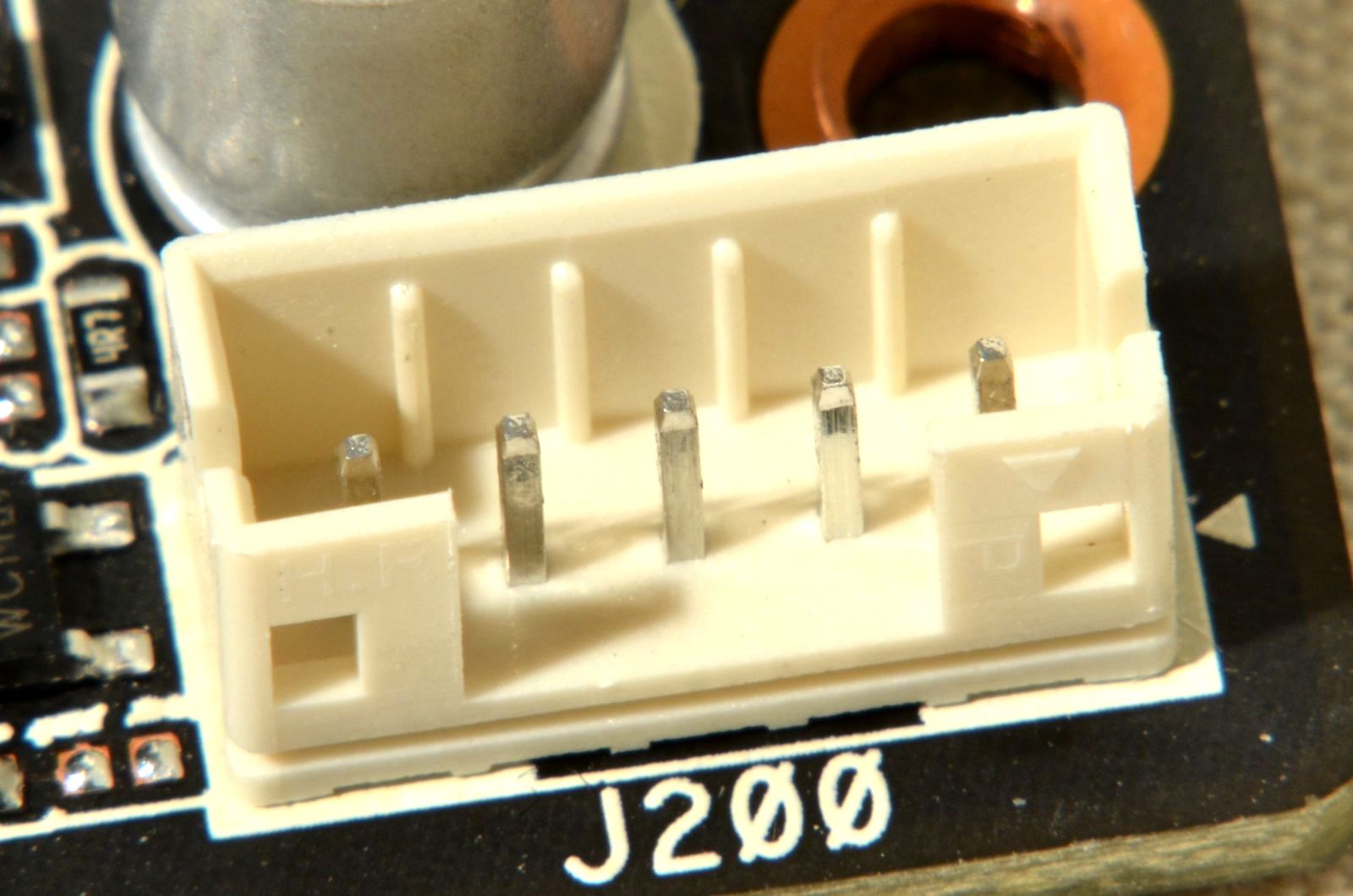

Din păcate, cele 8 chip-uri de memorie video sunt furnizate de Elpida, semn că s-a preferat obţinerea unui cost de producţie mai mic. Şi în sfârşit, alimentarea, monitorizarea şi controlul celor 2 ventilatoare se realizează prin intermediul unui conector cu 5 pini.
