Pe măsură ce am intrat în detaliu, surprizele plăcute s-au înmulţit. Personal, mă aşteptam ca heatsink-ul de pe VRM să fie fixat cu push-pins, dar producătorul a preferat din fericire mai rezistentele şuruburi. Nu există însă şi un heatspreader pe spatele PCB-ului, care poate că ar fi fost de folos. Şi tot şuruburi au fost folosite şi pentru micuţul heatsink de pe chipset.

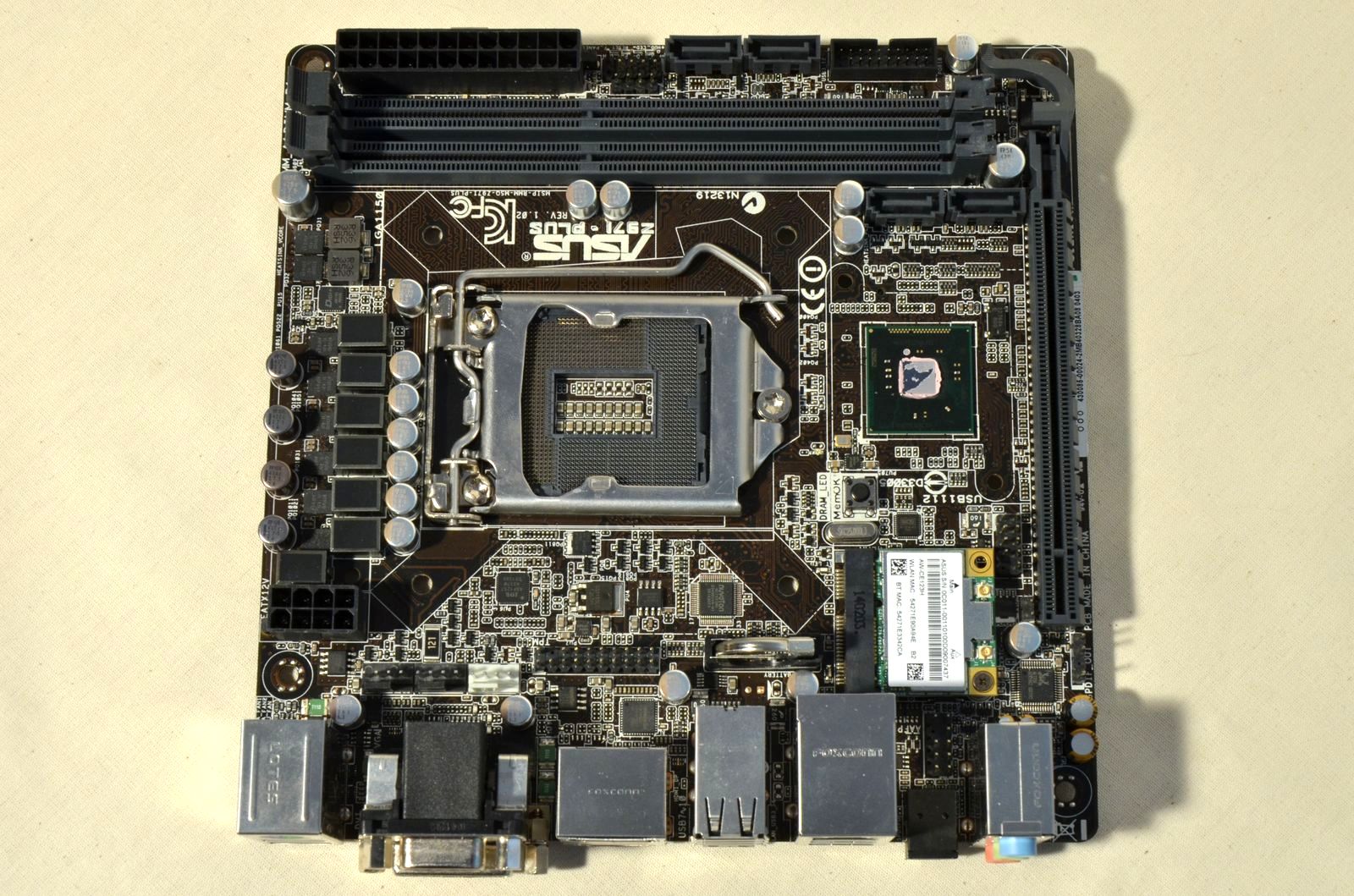

Odată înlăturate cele 2 heatsink-uri, se poate observa mai uşor PCB proiectat atent şi executat îngrijit.
În ciuda dimensiunilor reduse pe care le are, ASUS Z97I-PLUS este prevăzută cu un VRM digital destul de elaborat, alcătuit din 6+2 faze, cu componente amplasate pe ambele părţi ale PCB-ului.

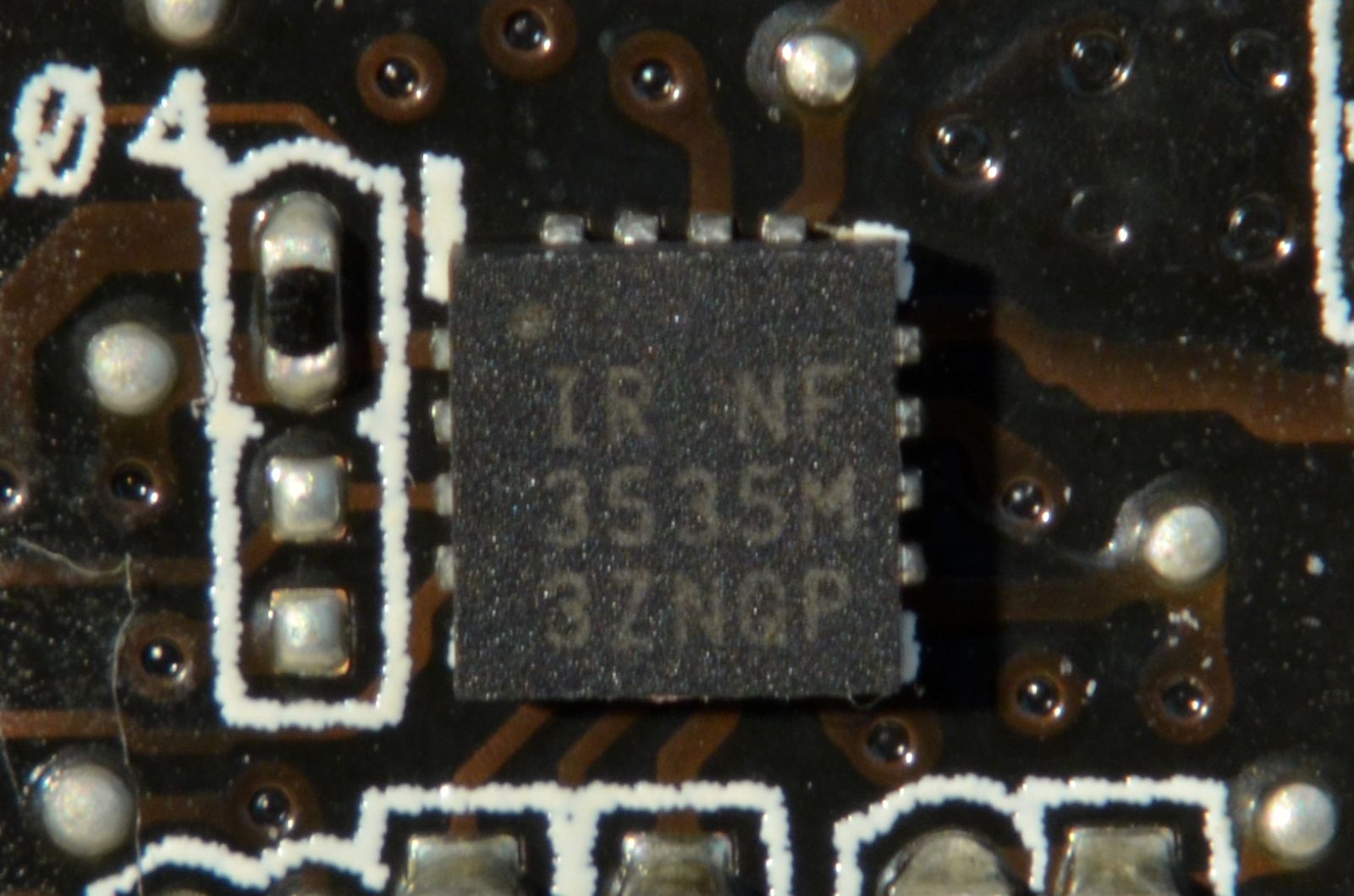

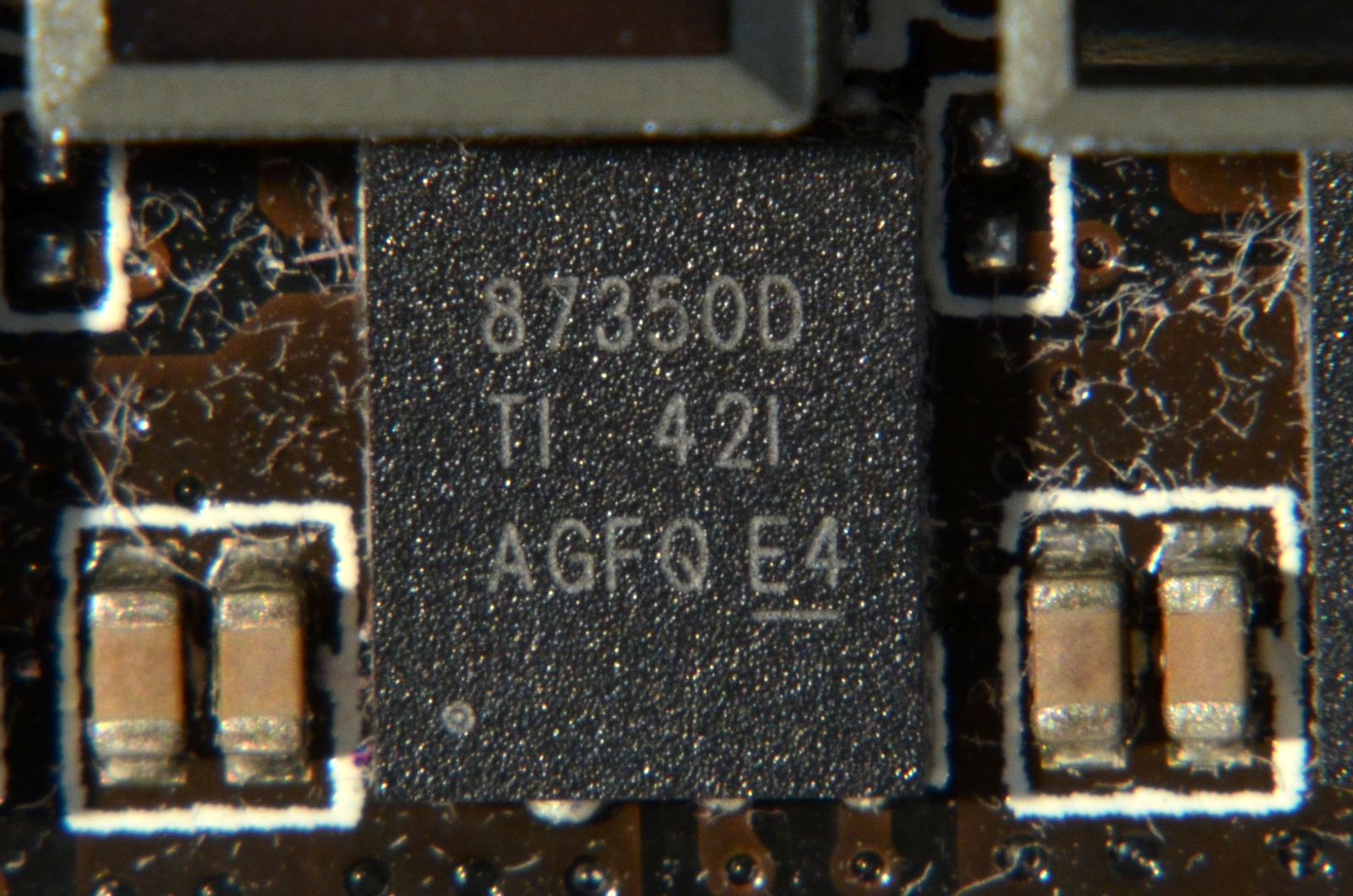

Atât pentru etajul de alimentare a procesorului, cât şi pentru cel aferent memoriei RAM, au fost utilizate chip-uri Texas Instruments NexFET CSD87350Q5D. Deci, am fost din nou plăcut surprins. Pentru procesor, avem şi câte un driver International Rectifier IR3535 pentru fiecare fază.

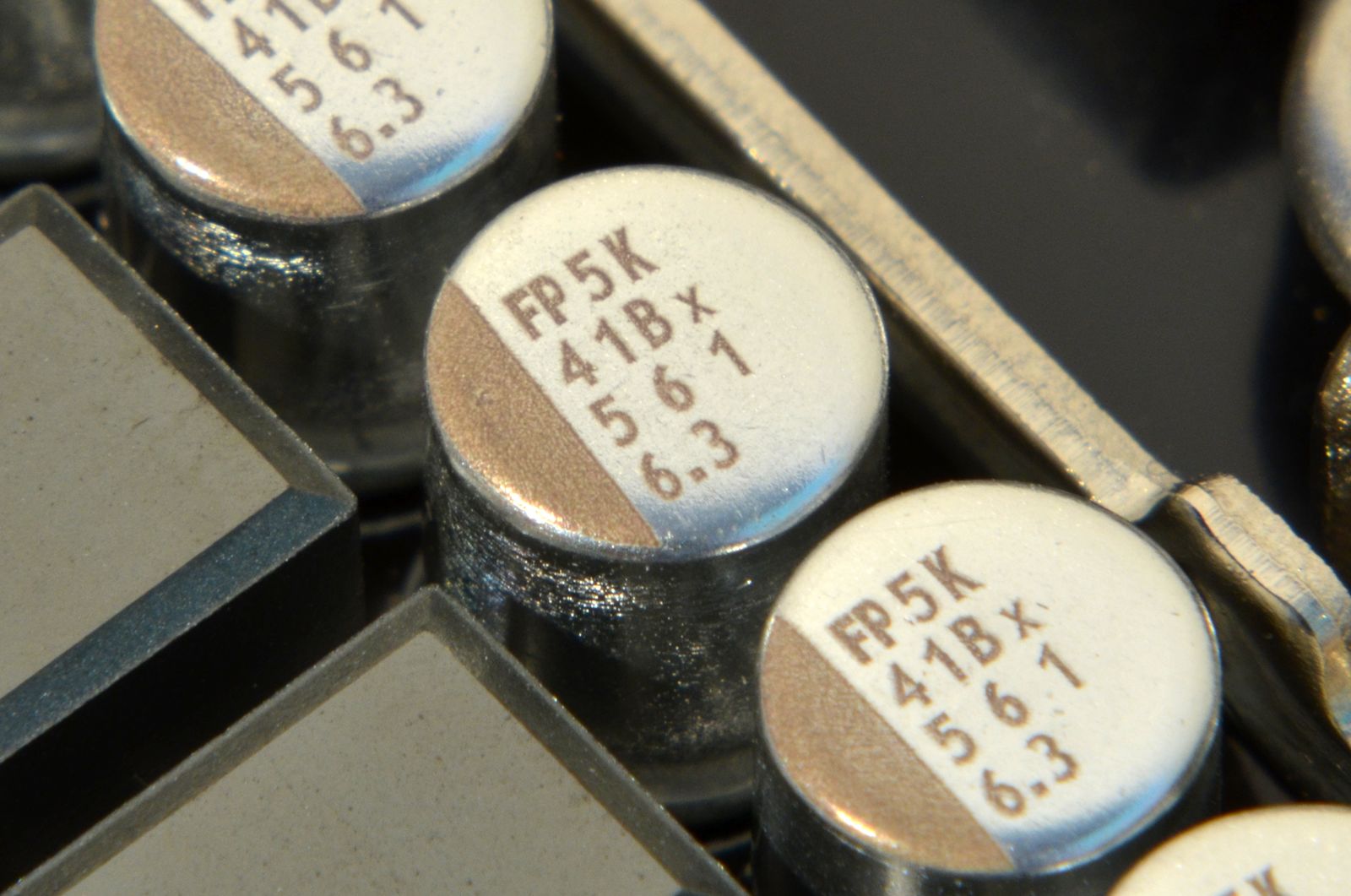

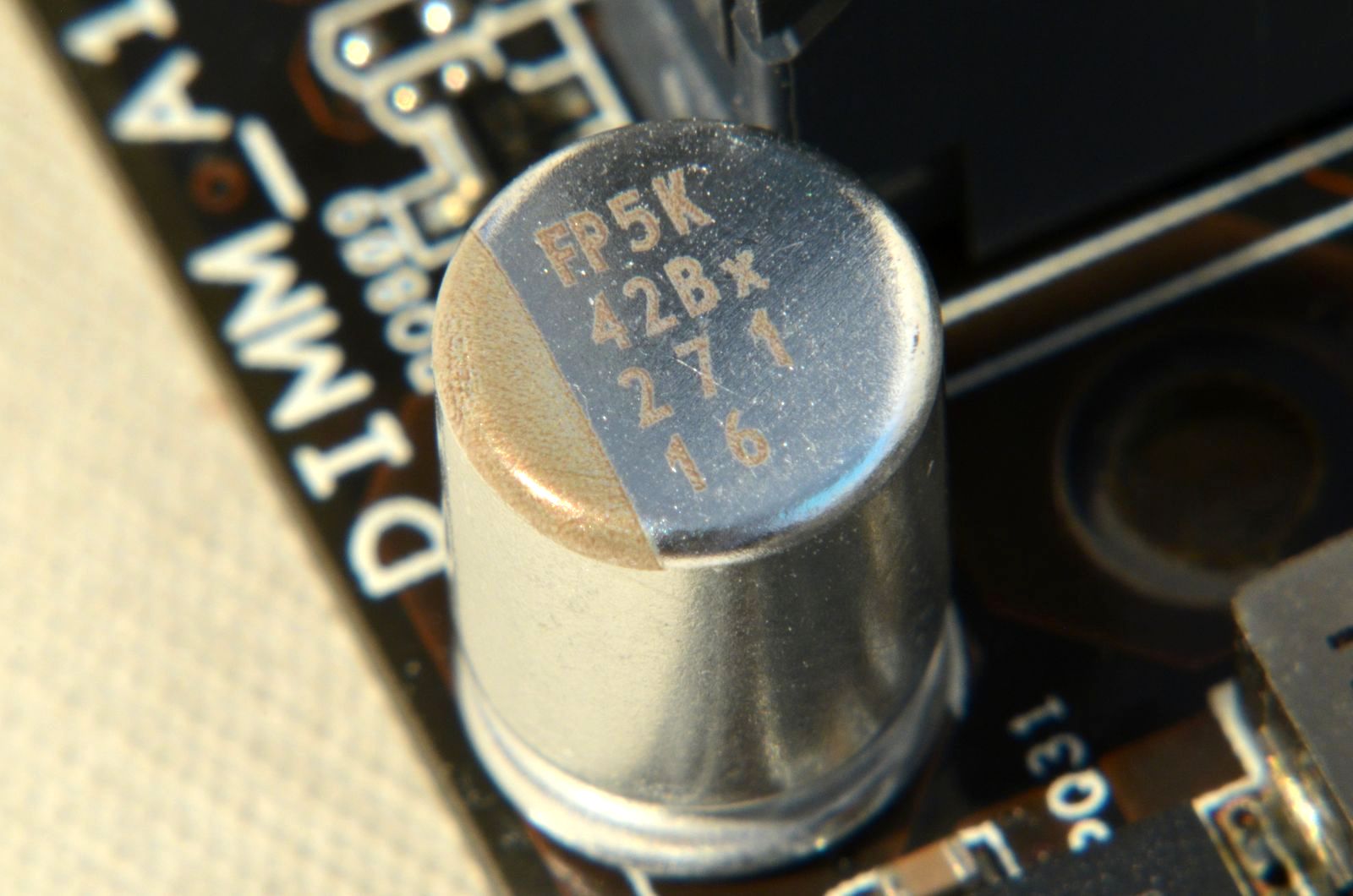

Toate fazele folosesc condensatori solizi Nichicon certificaţi pentru 5K ore de funcţionare la 1050C şi bobine cu miez din ferită.

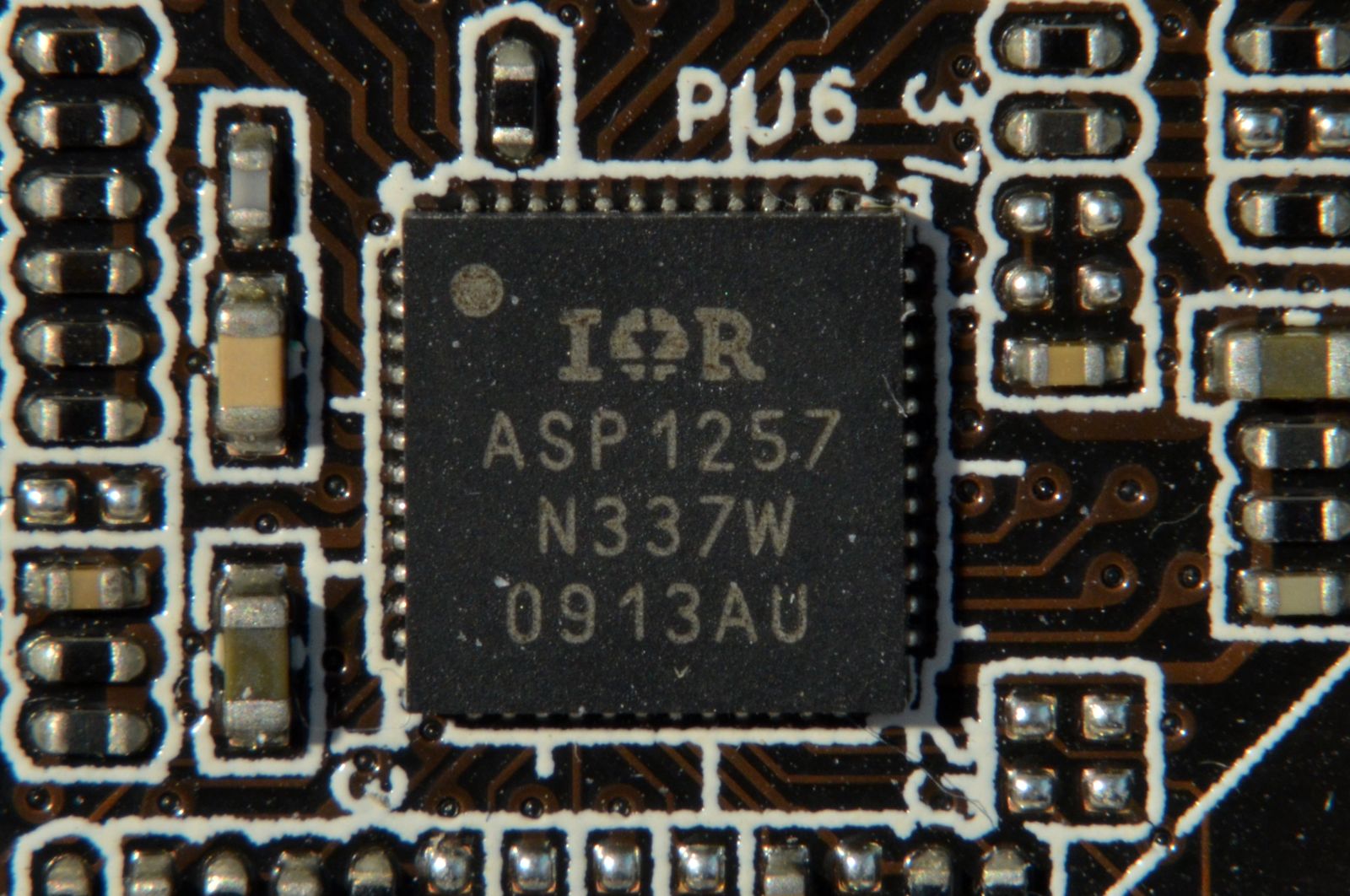

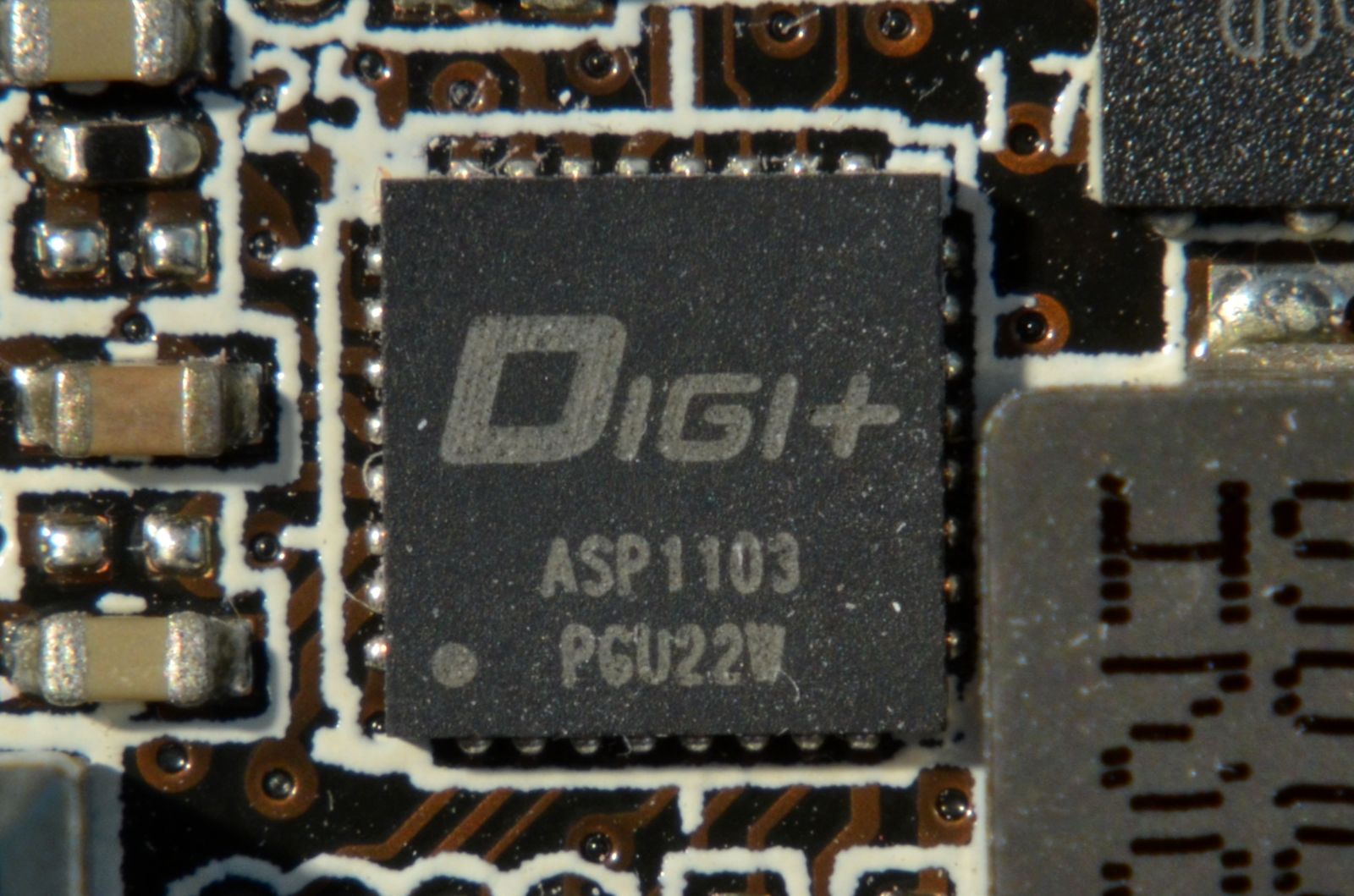

Controllerele utilizate sunt ASP1257 şi ASP1103, produse cu siguranţă de International Rectifier.

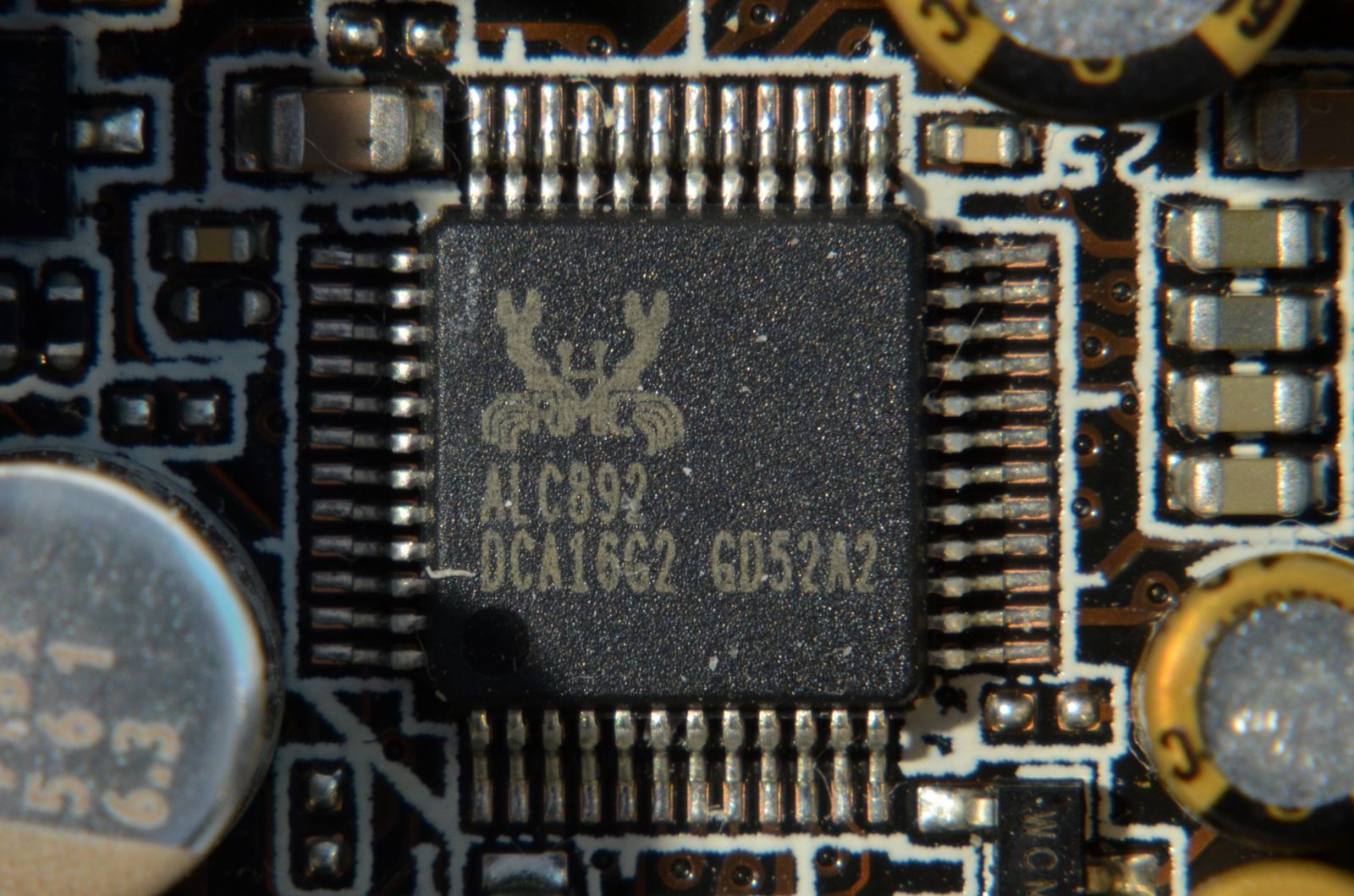

Interfaţa audio a primit ceva atenţie suplimentară, chiar dacă foloseşte un banal codec Realtek ALC892. Acesta este acompaniat de condensatori audio japonezi care poartă sigla Nichicon şi de un amplificator Texas Instruments NE5532.

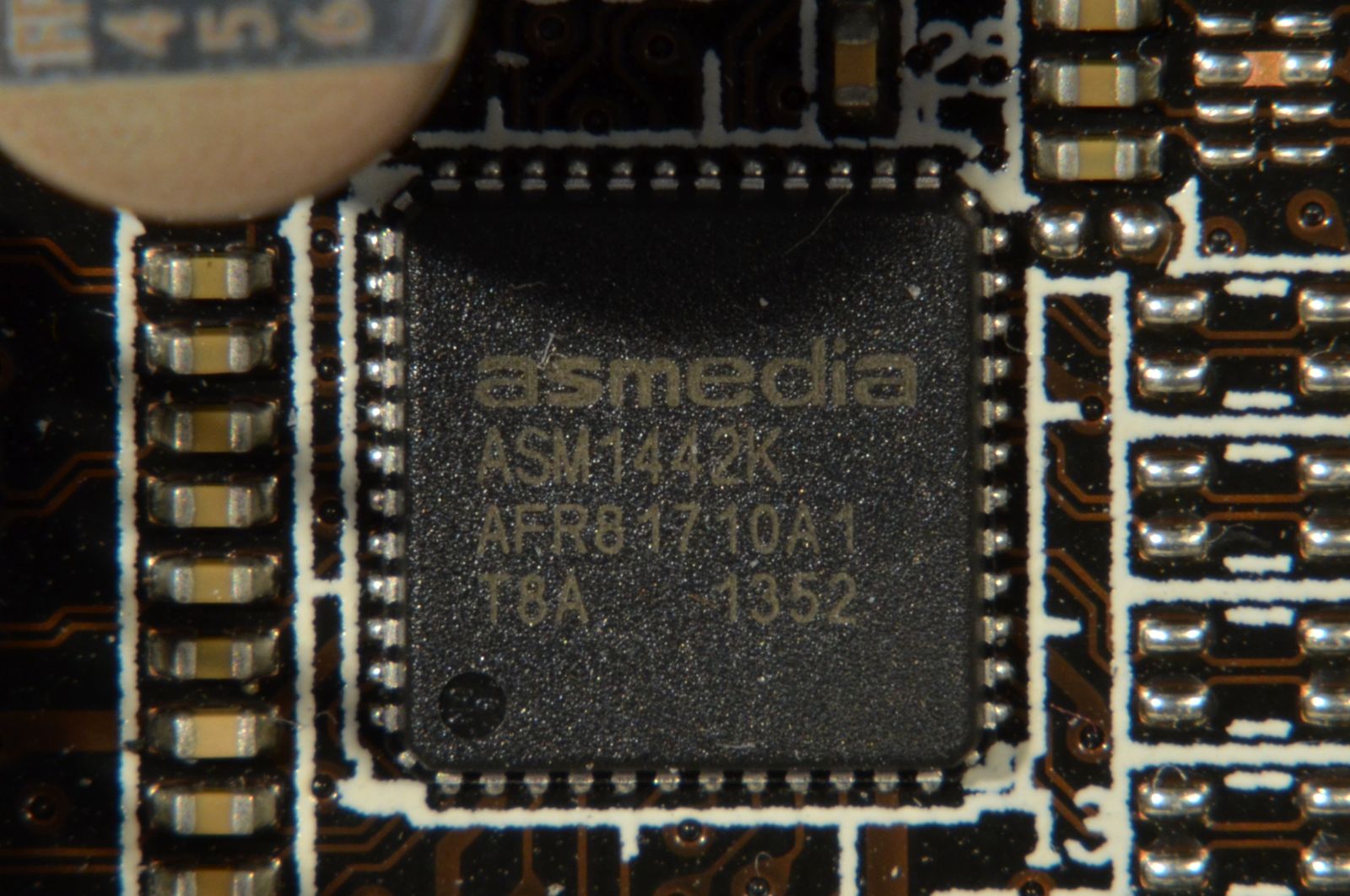

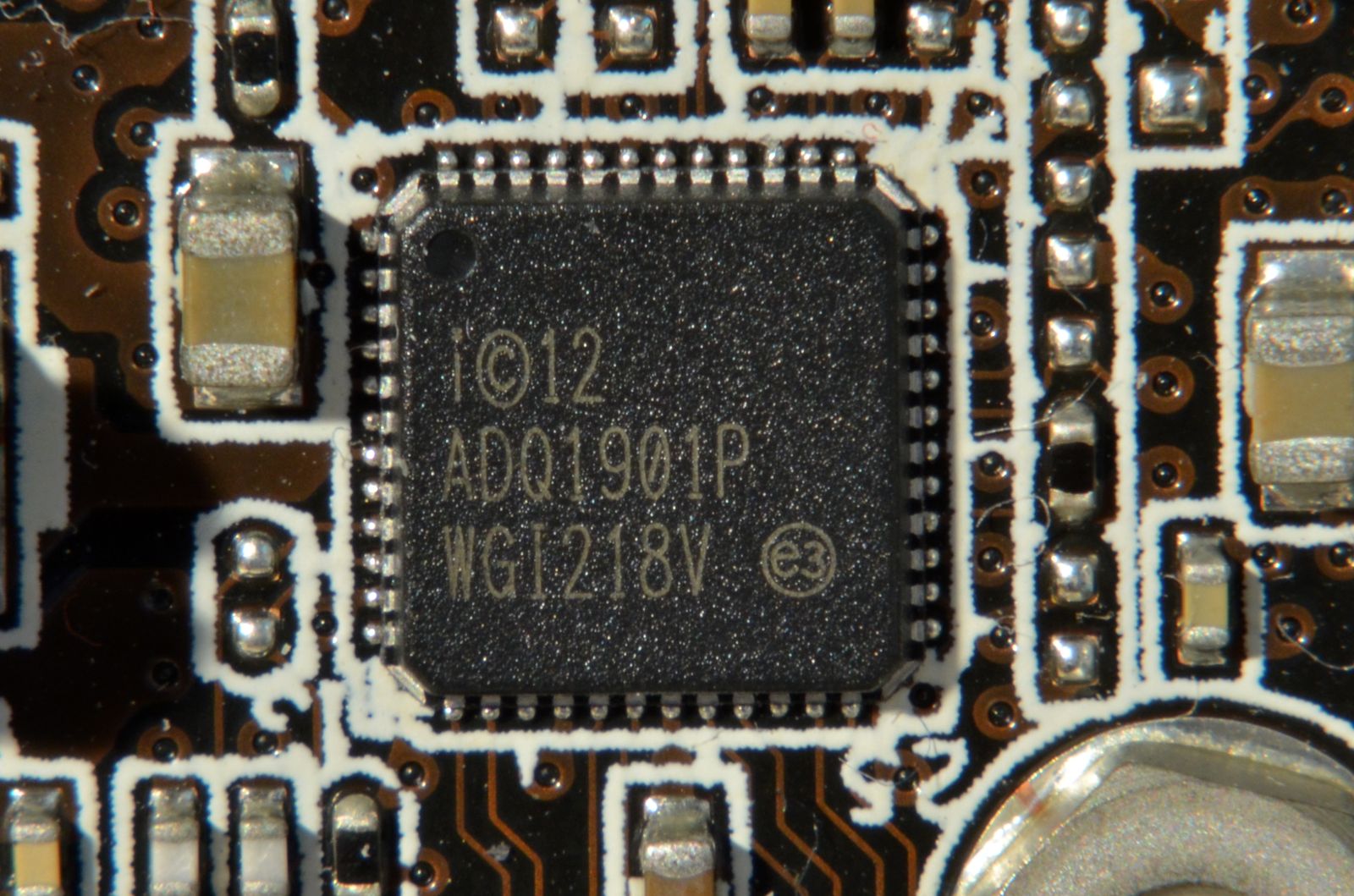

Interfaţa Gigabit este generată cu ajutorul unui controller Intel WGI218, amplasat sub adaptorul Wi-Fi AzureWave cu controller Broadcom BCM94352HMB. Iar pentru interfaţa HDMI, avem un controller Asmedia ASM1442K.

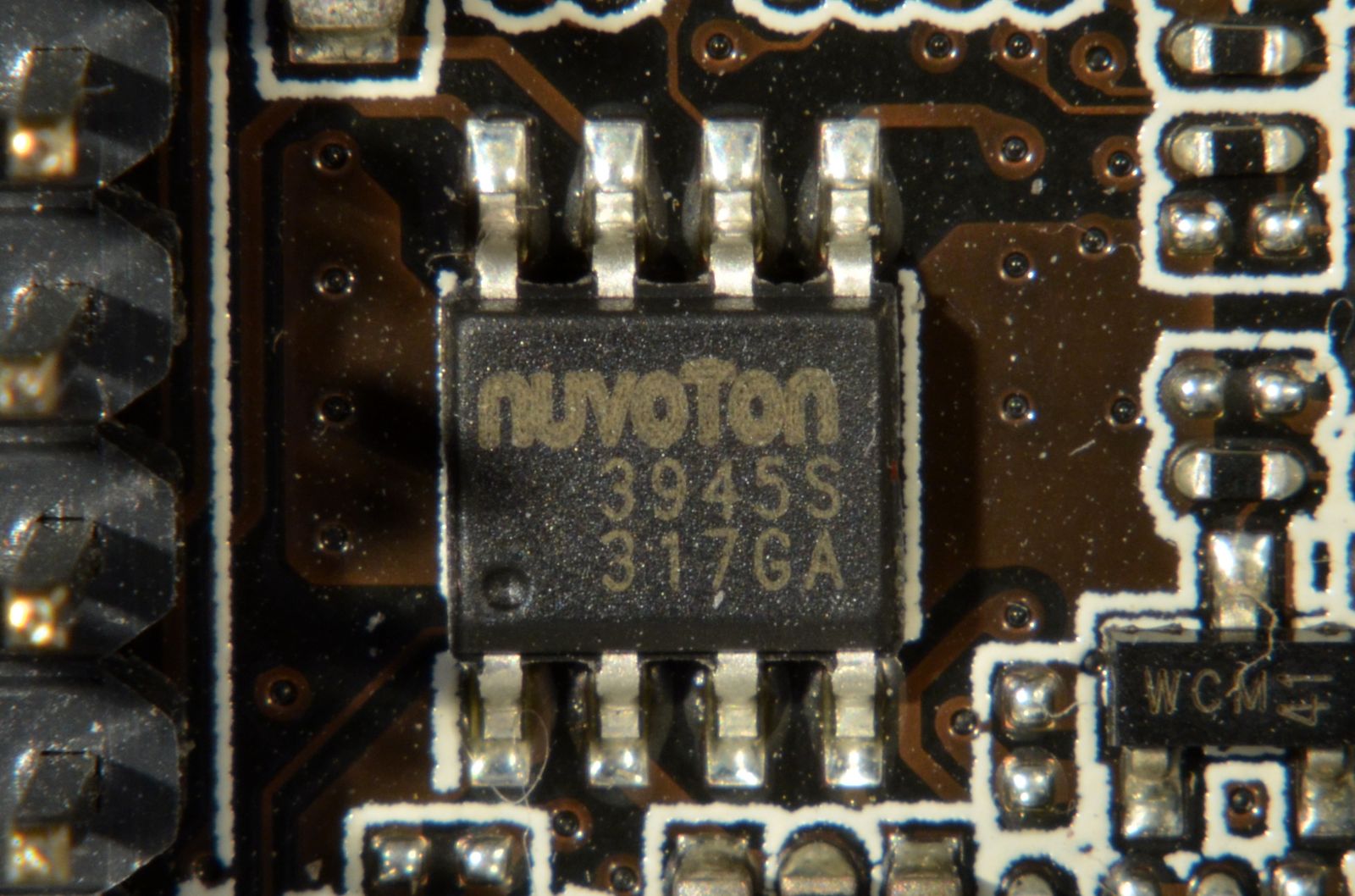

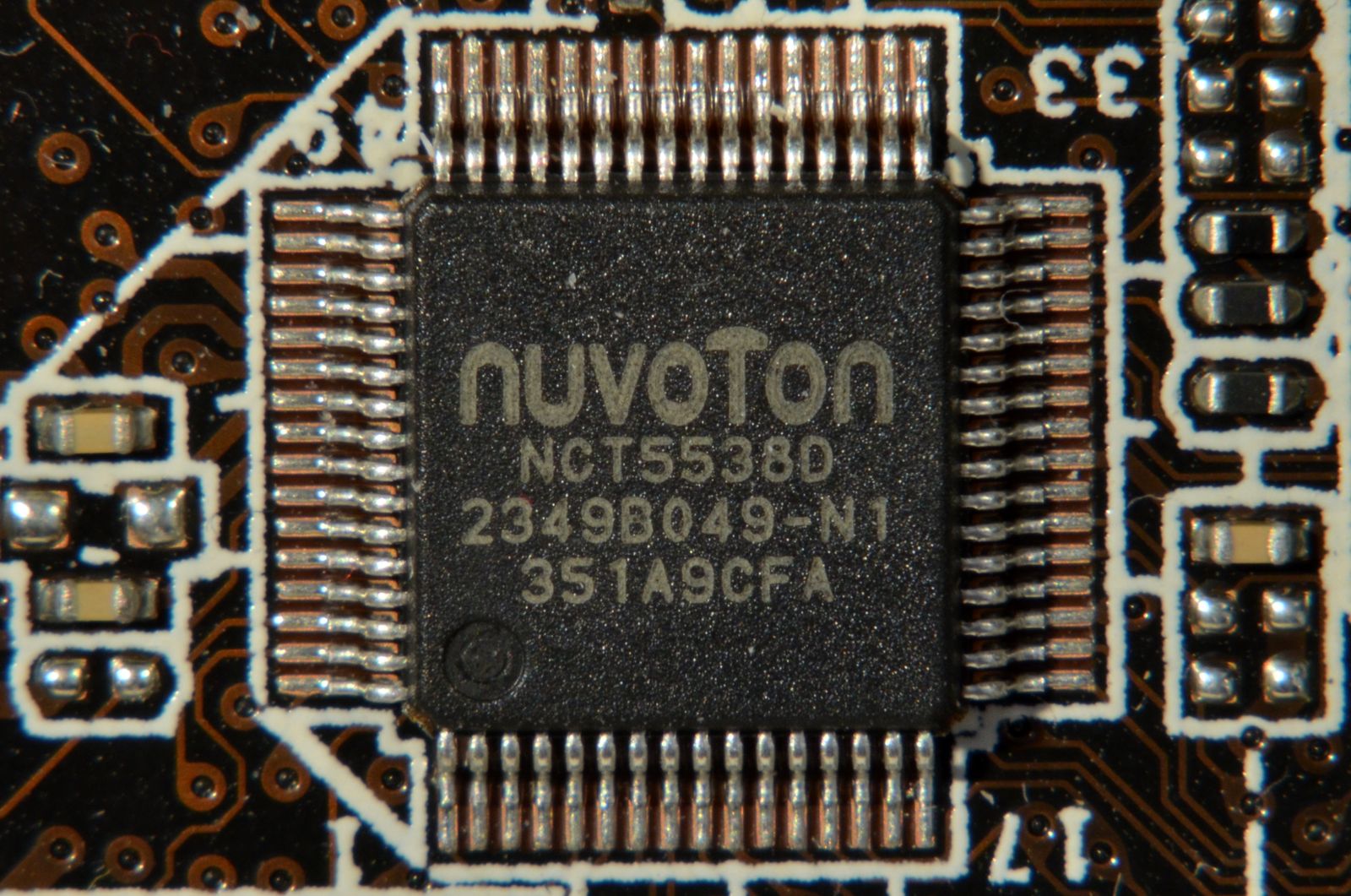

Controller-ul Super I/O este Nuvoton NCT5538D, iar pentru gestionarea ventilatoarelor sunt folosite controller Nuvoton 3945S.
