Z68 de la ASUS – jocuri şi multimedia într-un sigur produs

ITfiles.ro a prezentat deja placa de bază în discuţie. Pentru cei care nu au văzut însă acest articol, voi relua prezentarea, printr-un simplu copy/paste.

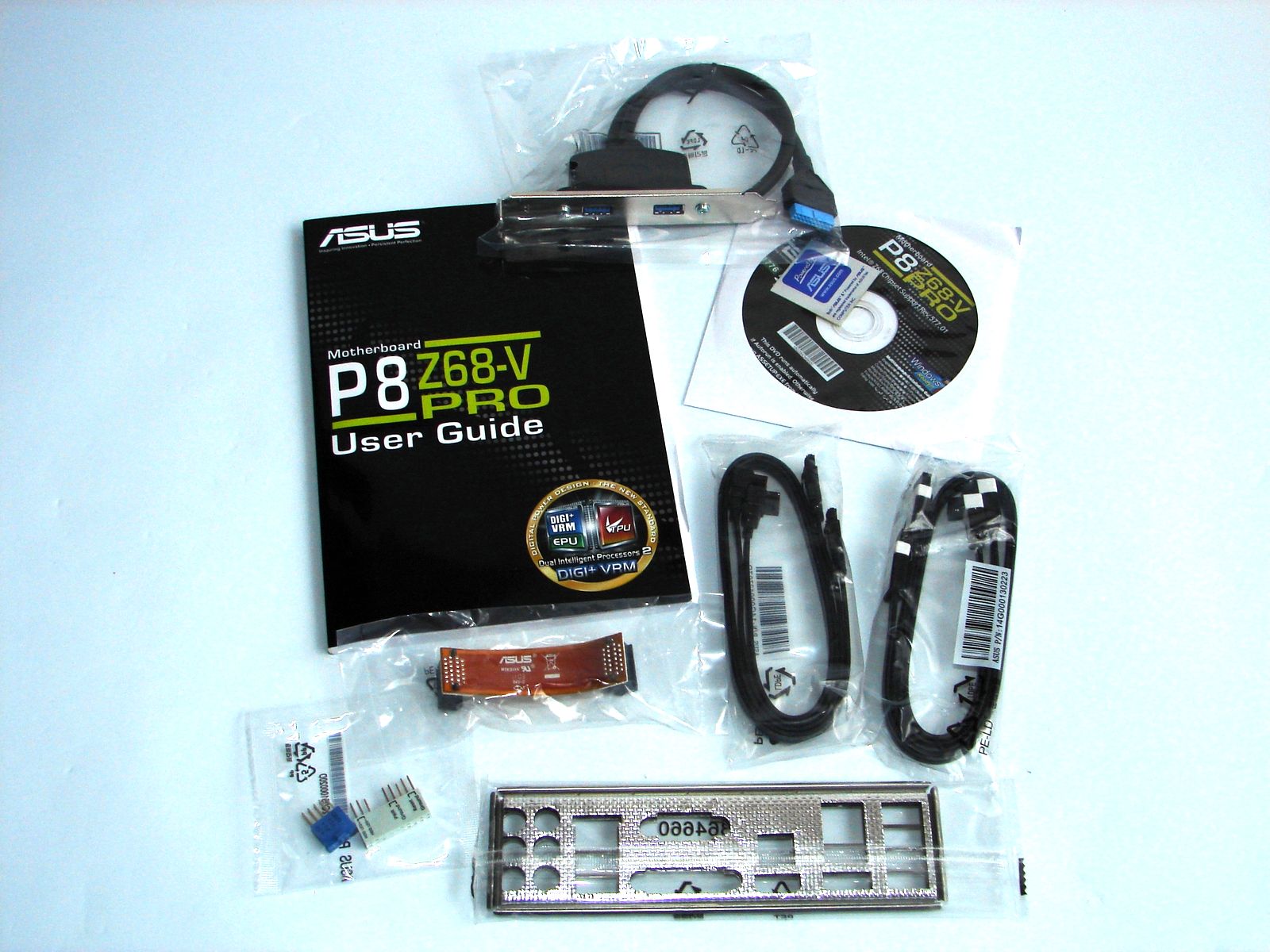

Ambalajul este simplu şi respectă tendinţele producătorului din ultima perioadă. În interior, sunt oferite două cabluri SATA 3.0Gbps, două cabluri SATA 6.0Gbps, un bracket USB 3.0, conectorii pentru panoul frontal, shield-ul pentru back panel, bridge-ul pentru configuraţii SLI şi manualul de utilizare.

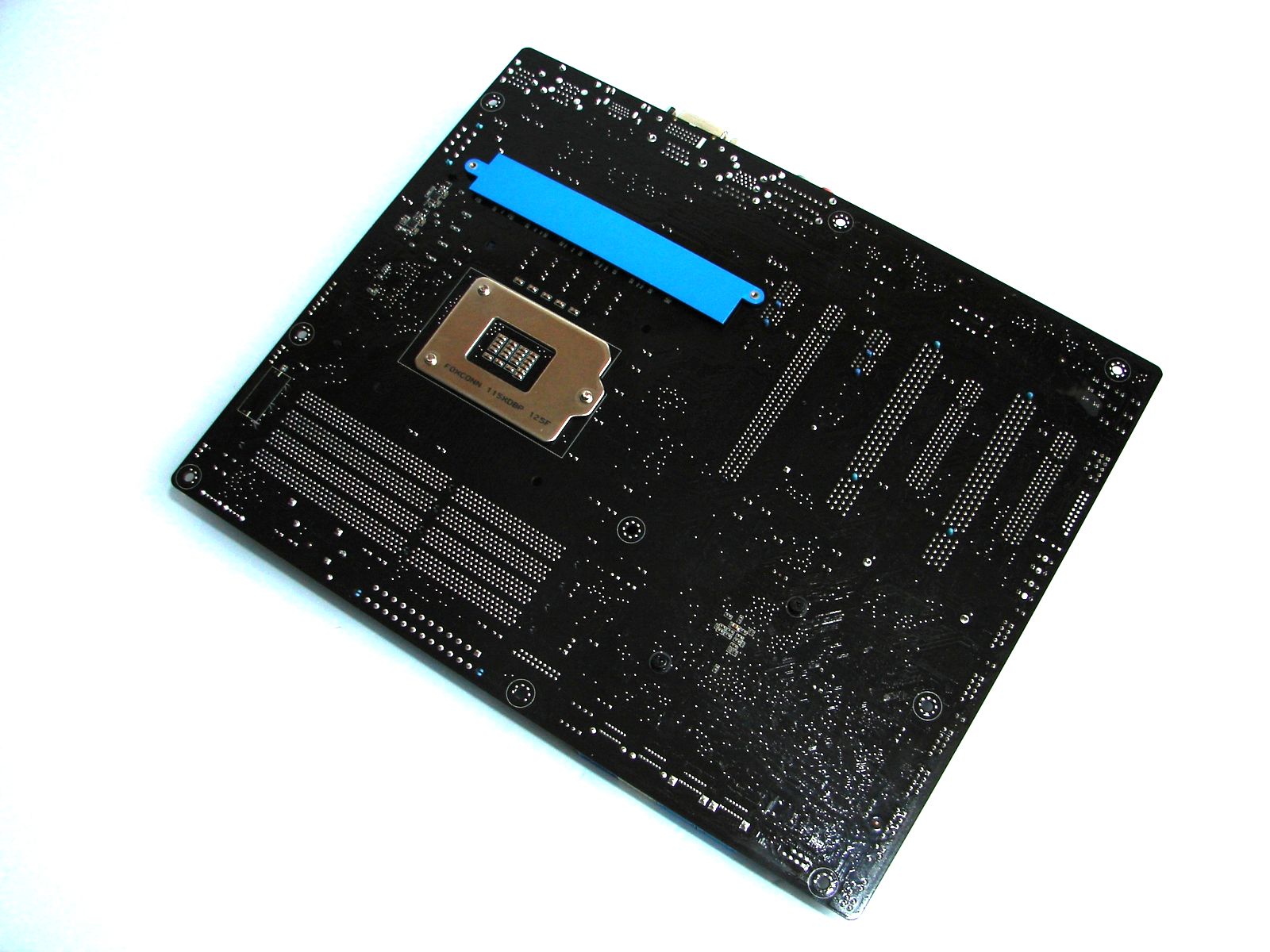

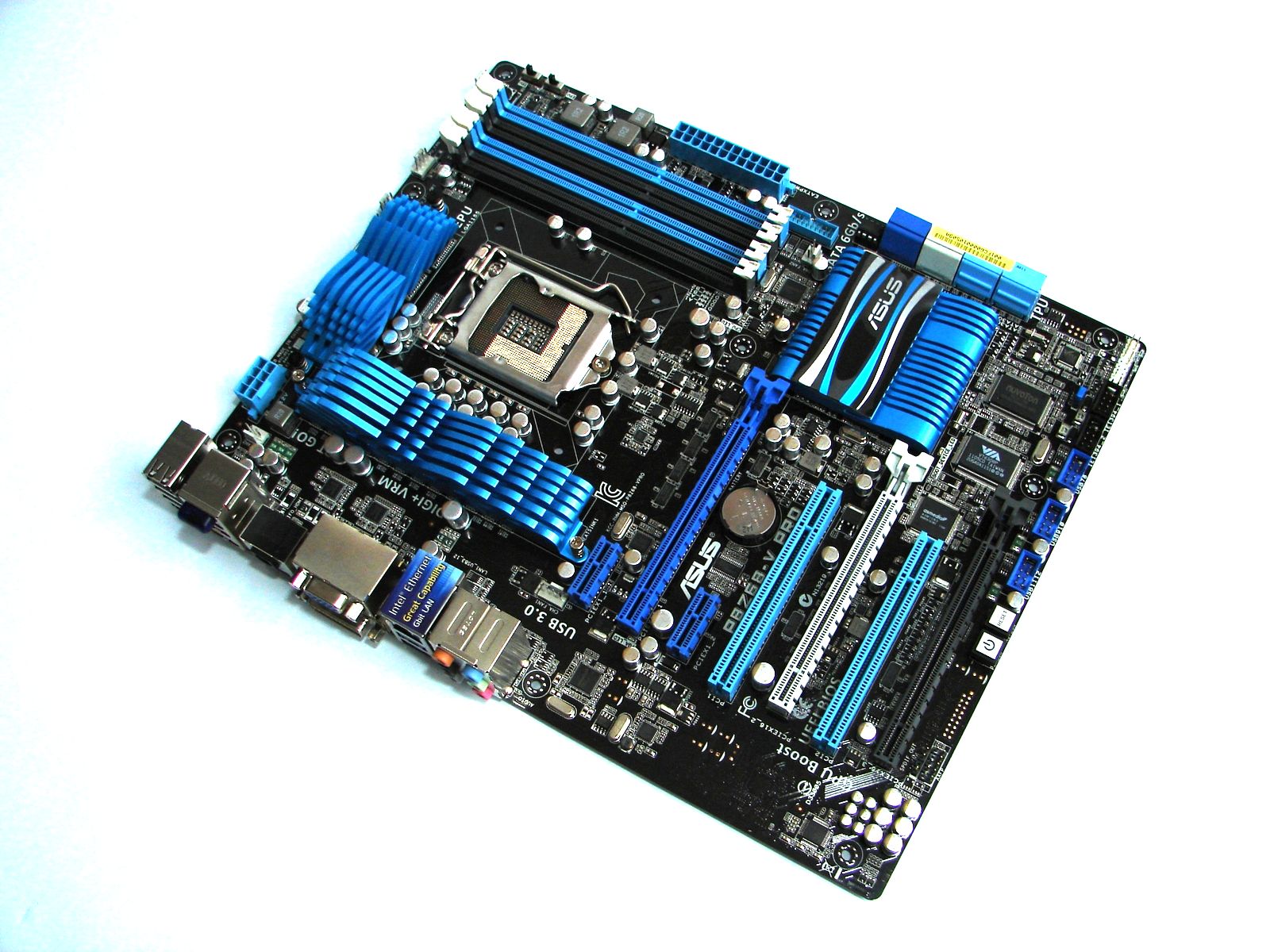

Odată scoasă placa din cutie, se observă PCB-ul negru, dar şi prezenţa culorii albastre, întâlnită frecvent în cazul produselor ASUS din această gamă de preţ. De asemenea, se observă şi prezenţa unui heatsink pe spatele PCB-ului.

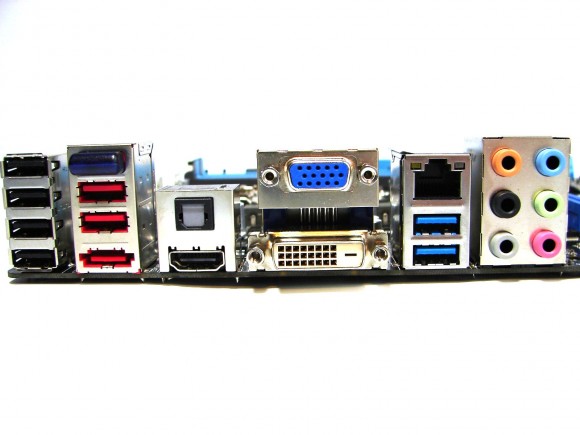

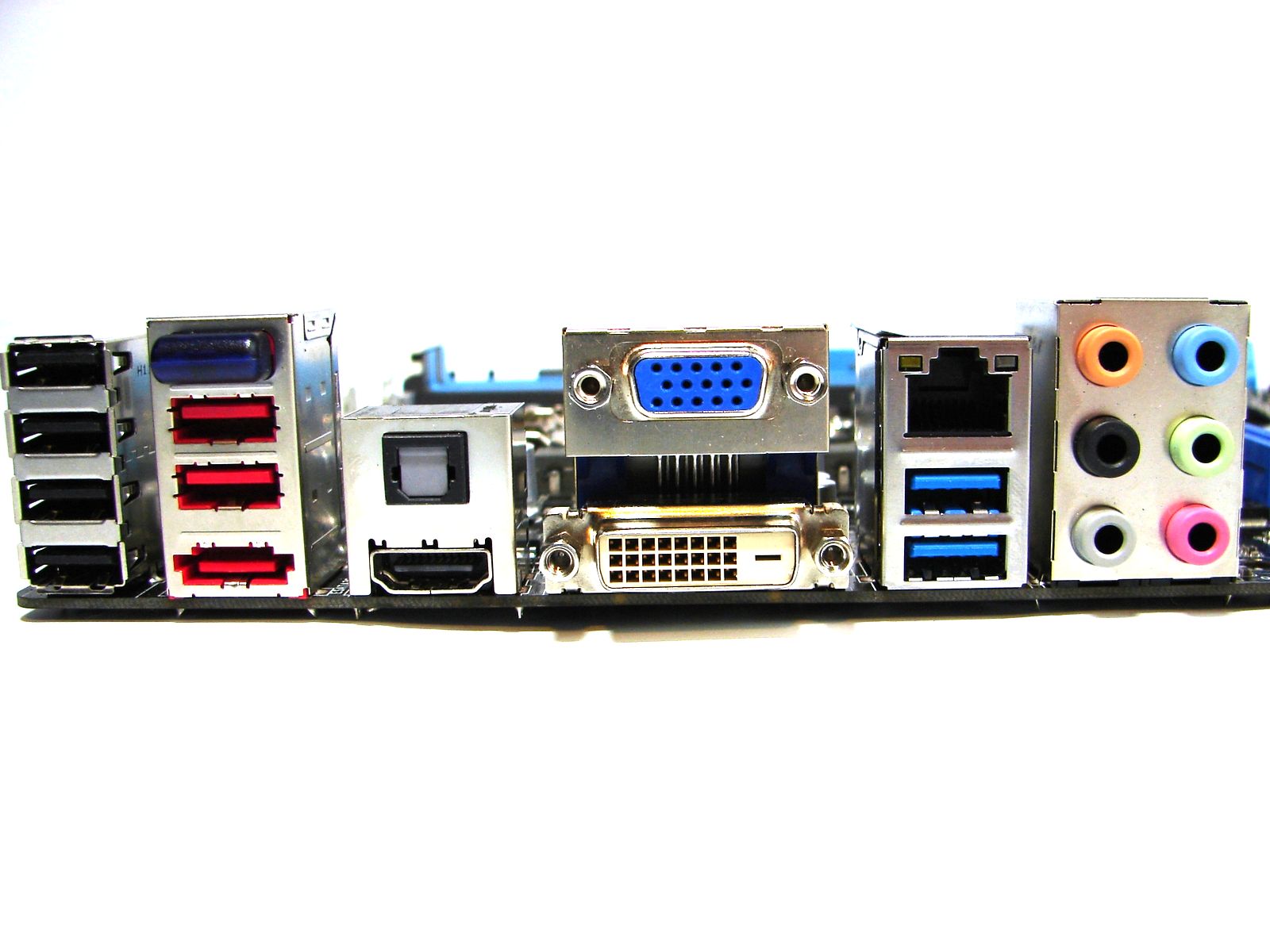

Back panel-ul nu prezintă nimic deosebit, dar se remarcă eliminarea conectorului PS/2. Aici, sunt prezente şase porturi USB 2.0, două porturi USB 3.0, interfaţa Bluetooth, un conector eSATA, şase conectori audio analogici, un conector audio digital optic, interfaţa Gigabit Ethernet şi conectorii video VGA, DVI şi HDMI. Trebuie reţinut că DVI-ul este un DVI-D, ceea ce ar putea pune unele probleme la conectarea monitorului.

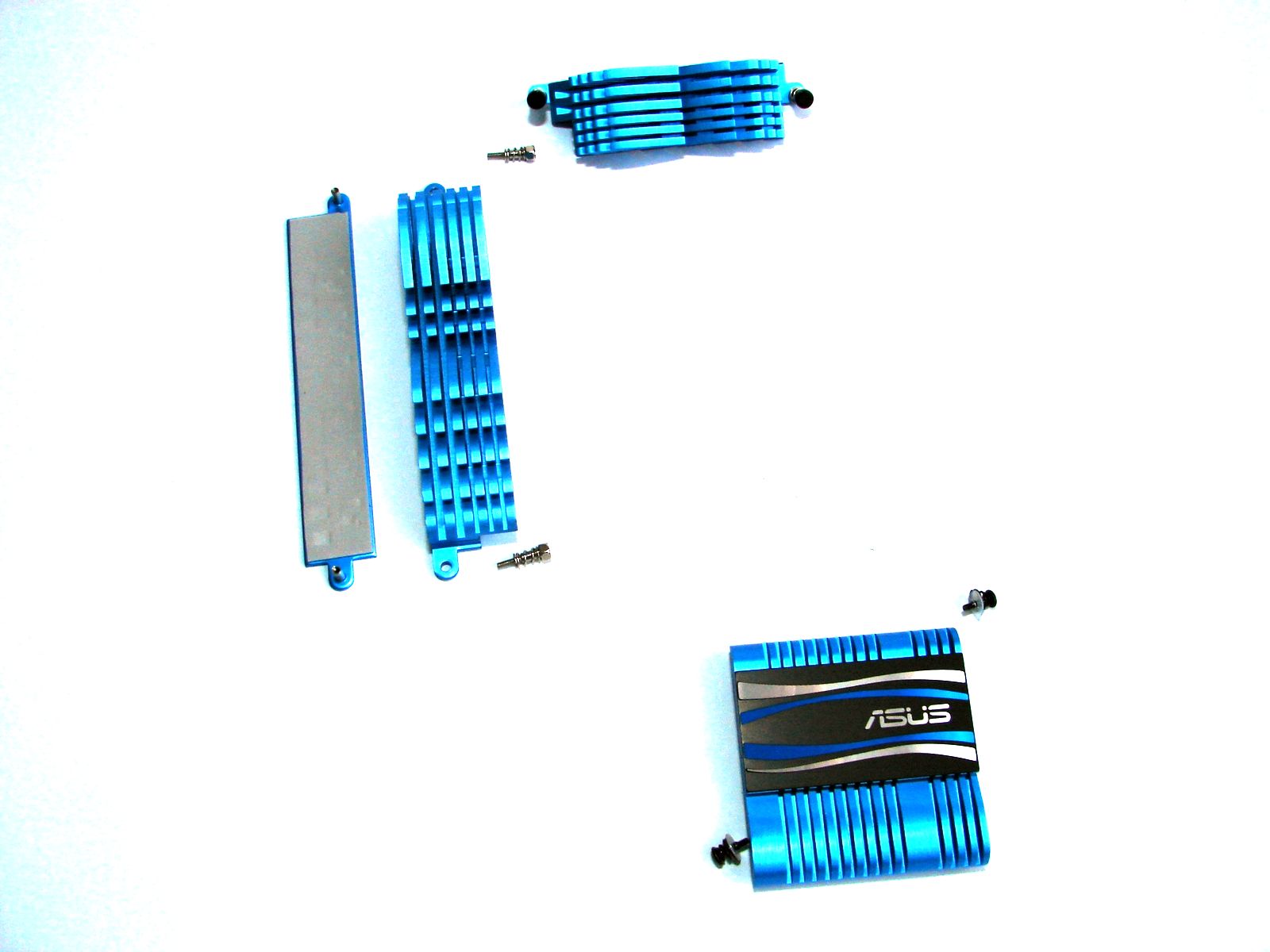

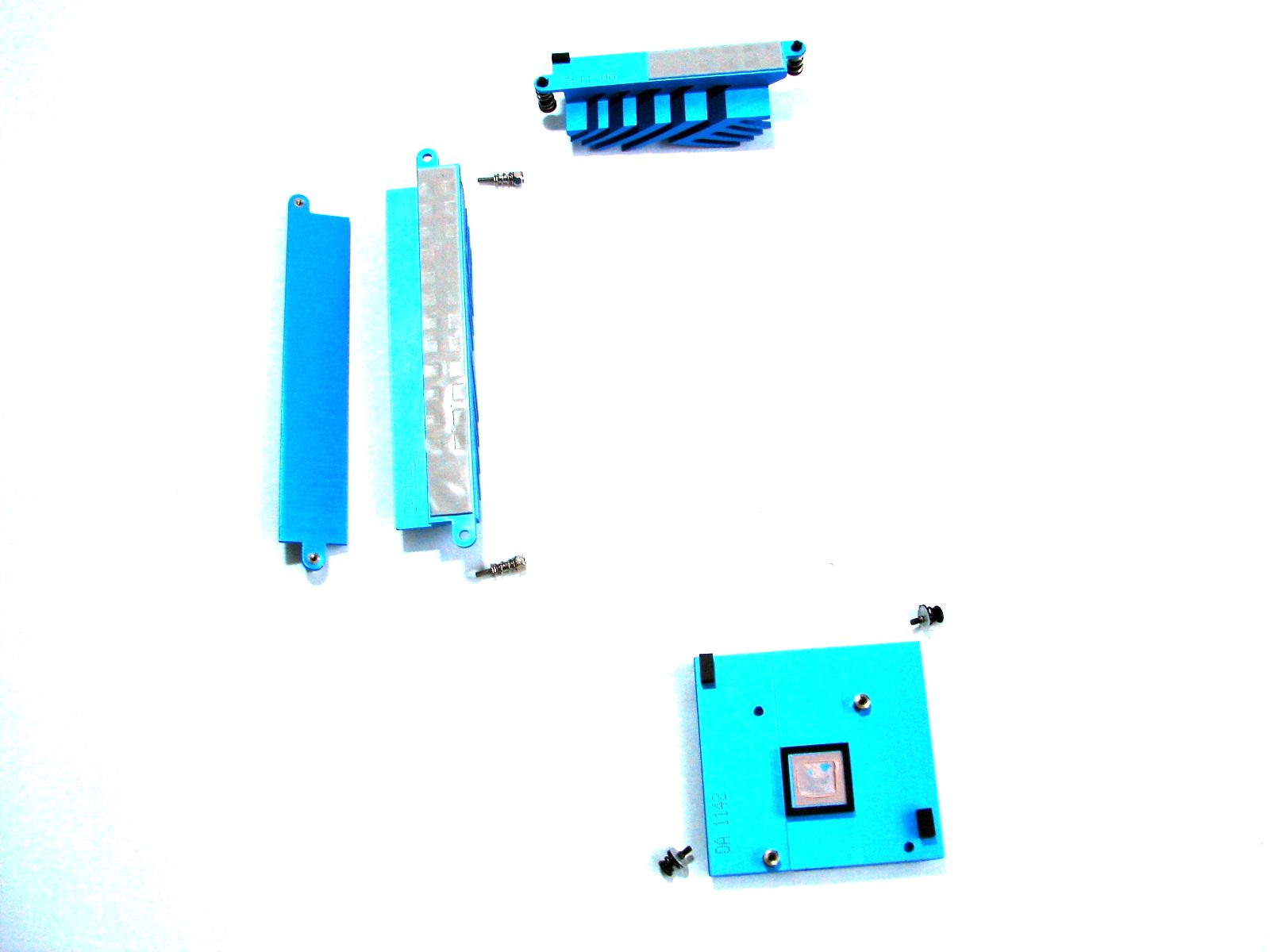

Soluţia de răcire este alcătuită din patru heatsink-uri, simple, confecţionate din aluminiu: trei pentru VRM şi unul pentru chipset. Unul singur dintre acestea este fixat cu ajutorul unor push-pins, restul fiind ataşate cu ajutorul şuruburilor.

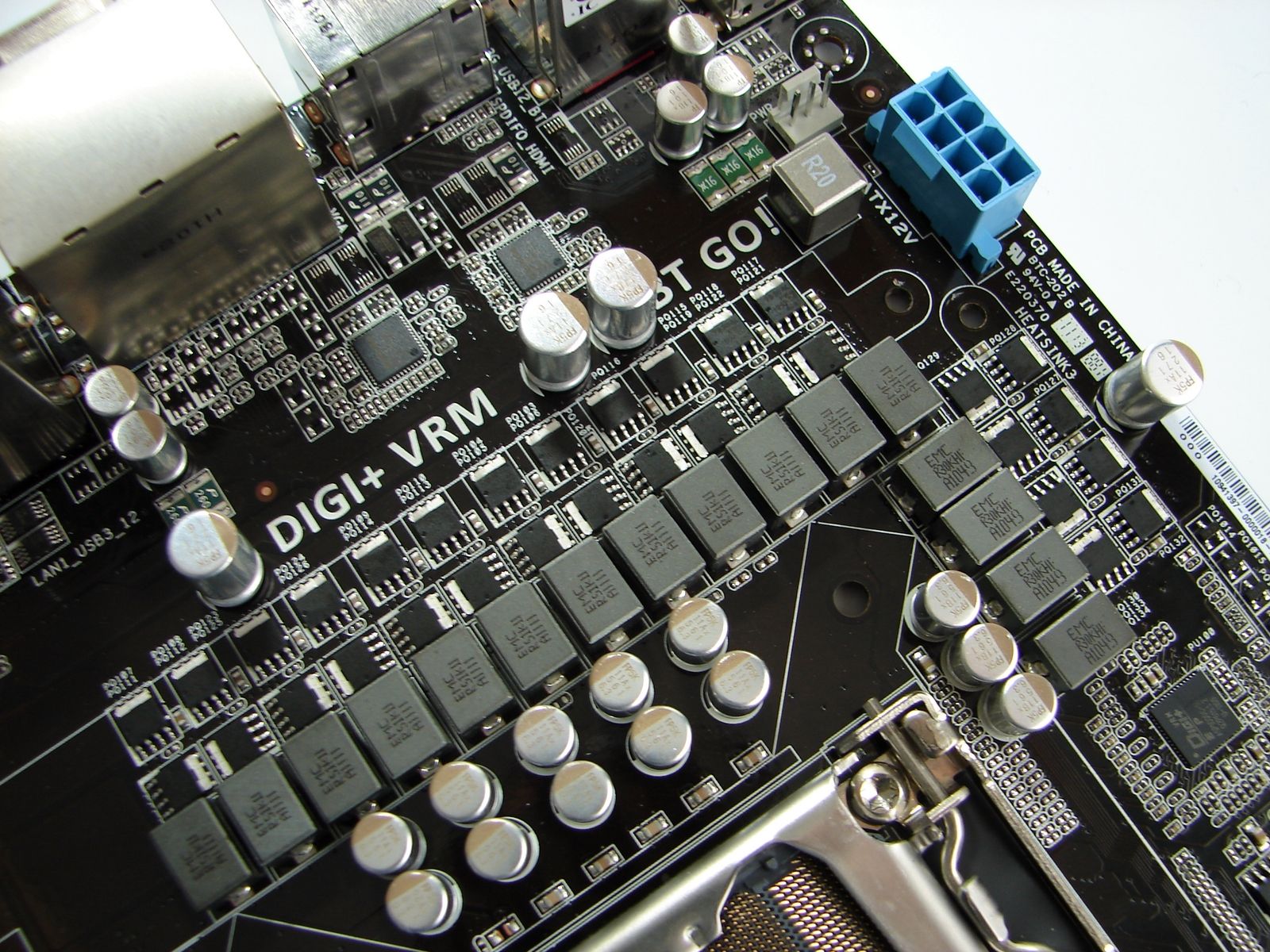

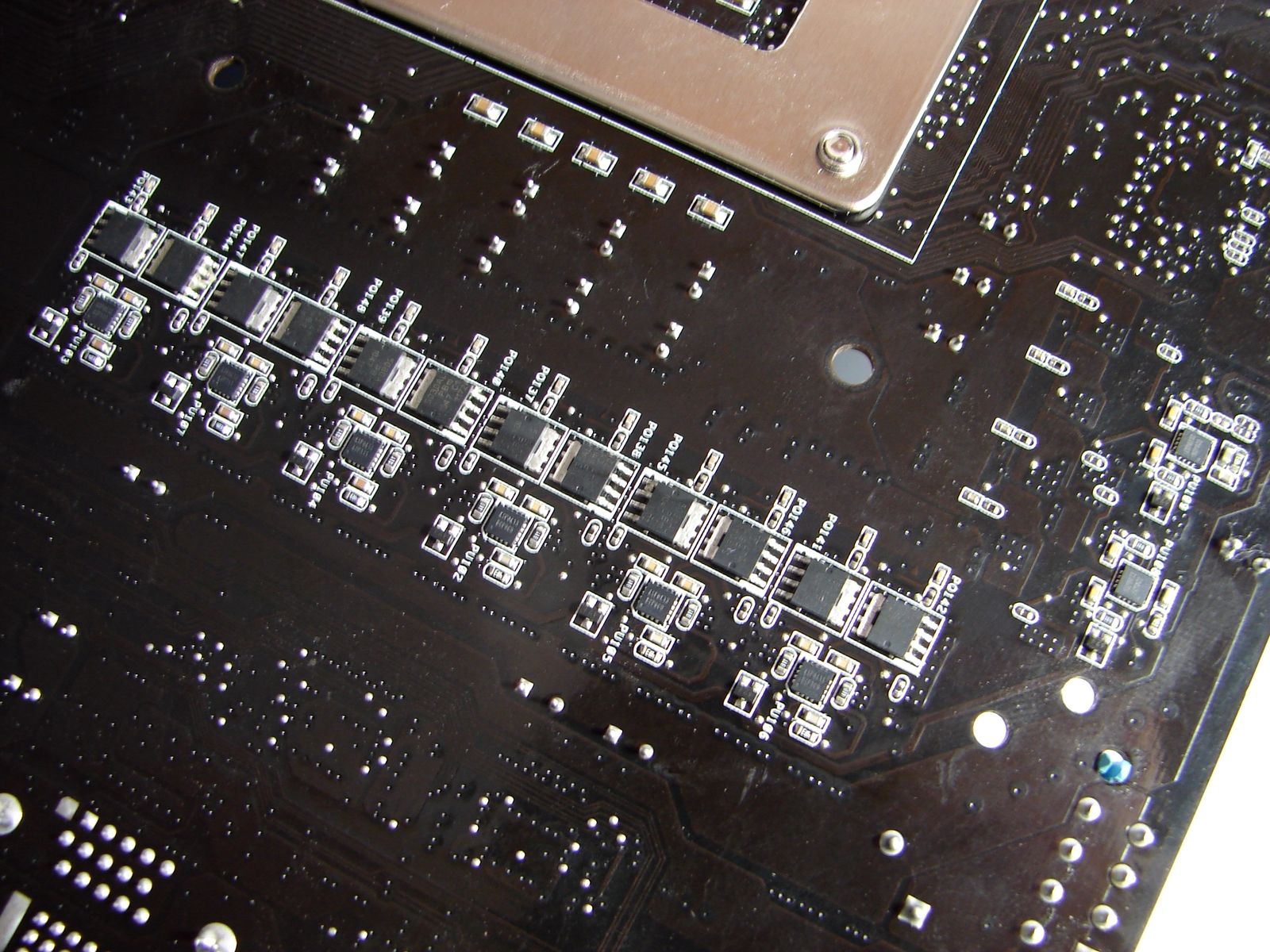

Şi dacă tot am adus vorba de VRM, trebuie să ştiţi că ASUS P8Z68-V PRO foloseşte un VRM digital, alcătuit din 12+2+2 etaje. Cele 12 etaje pentru CPU folosesc componente amplasate de ambele părţi ale PCB-ului, ceea ce explică prezenţa heatsink-ului de pe spatele plăcii de bază.

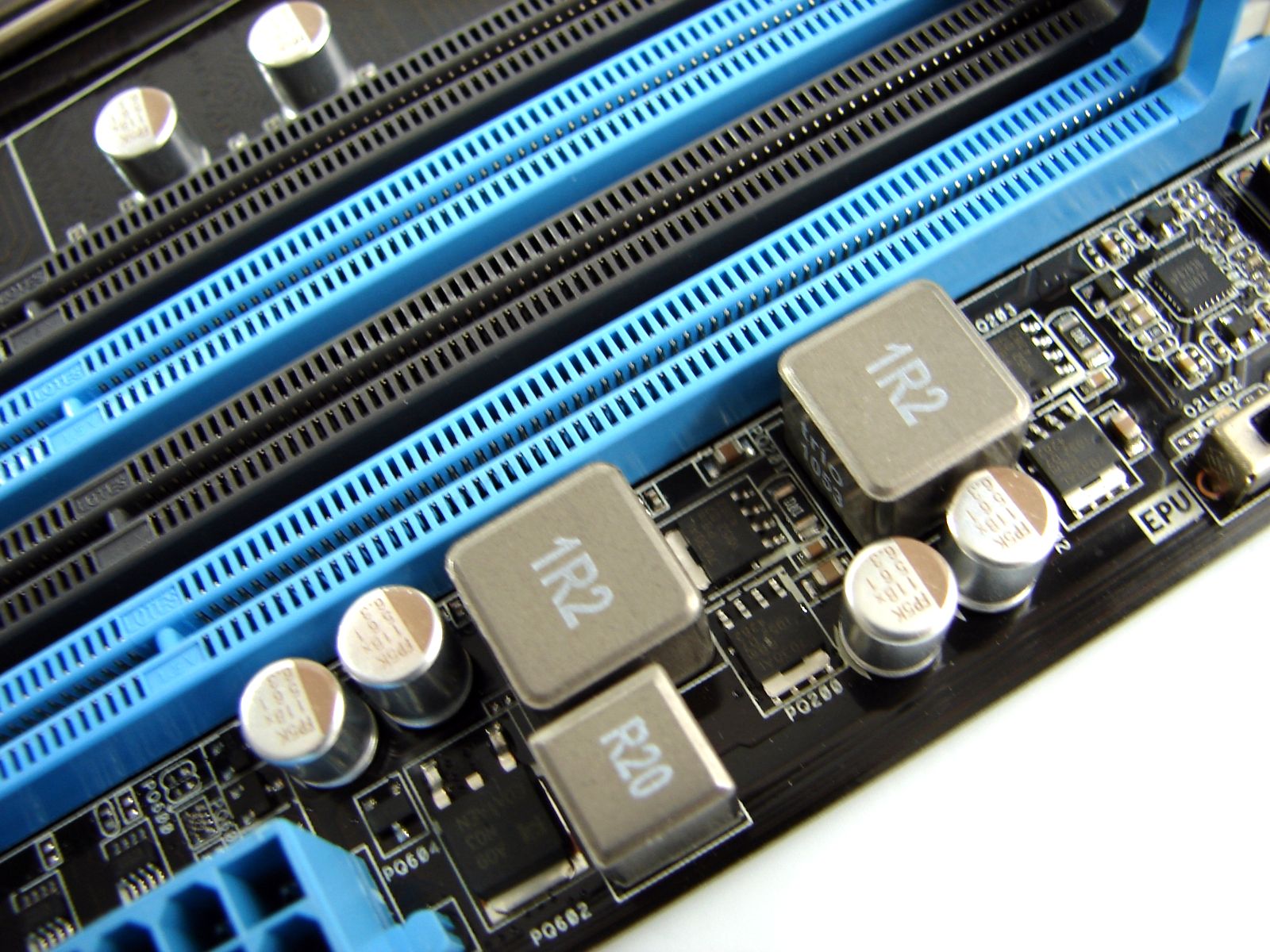

Cele patru bancuri de memorie RAM DDR3, ce pot adăposti module cu o capacitate totală de până la 32GB, dispun de un VRM alcătuit din două stagii.

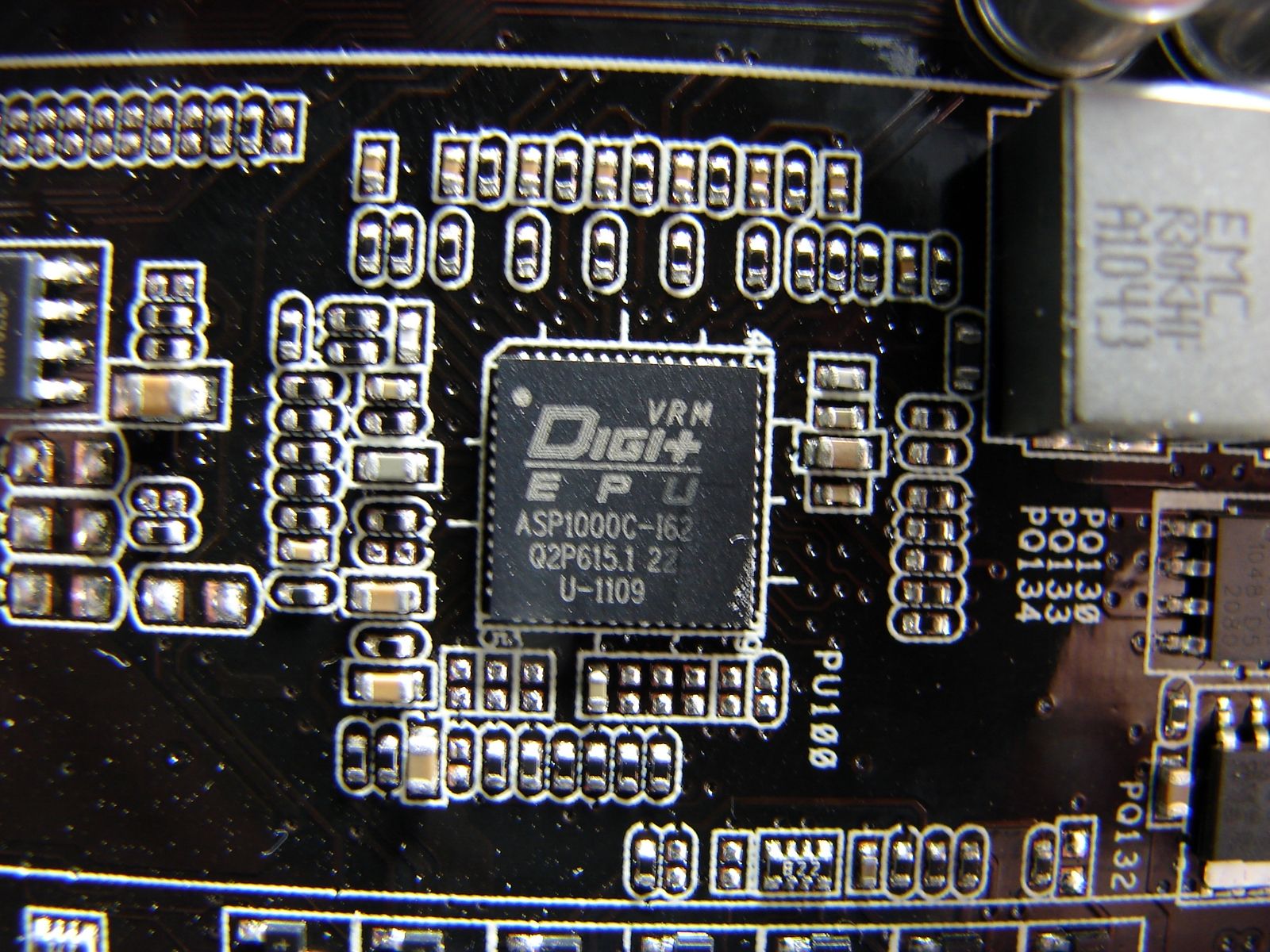

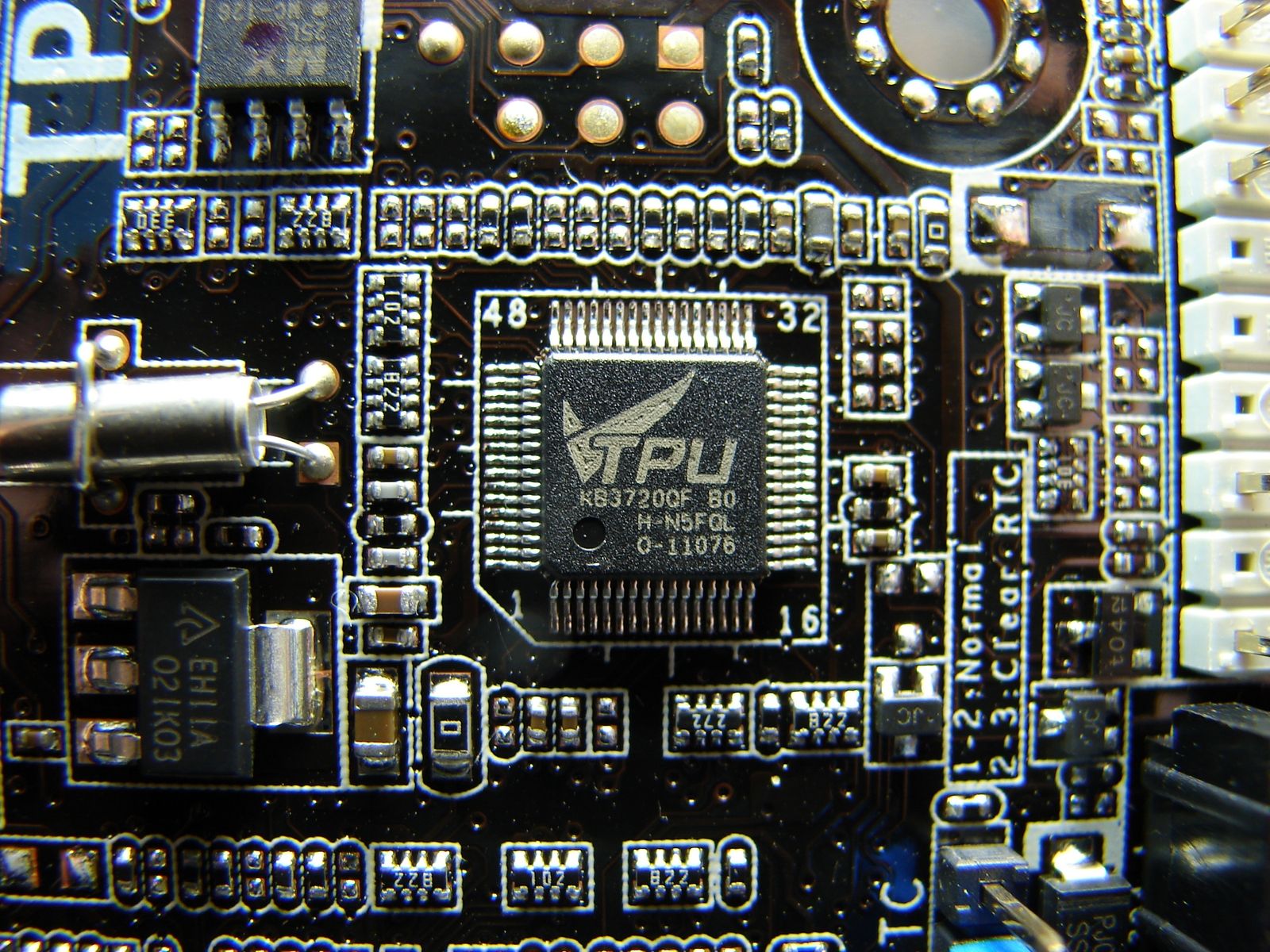

Aşa cum aţi ghicit deja, VRM-ul utilizat de P8Z68-V PRO este tot de tipul DIGI+, la fel ca în cazul platformelor P67. Drept urmare, placa beneficiază şi de cunoscutele tehnologii TPU şi EPU, utilizate pentru overclocking şi pentru reducerea consumului de energie în anumite situaţii.

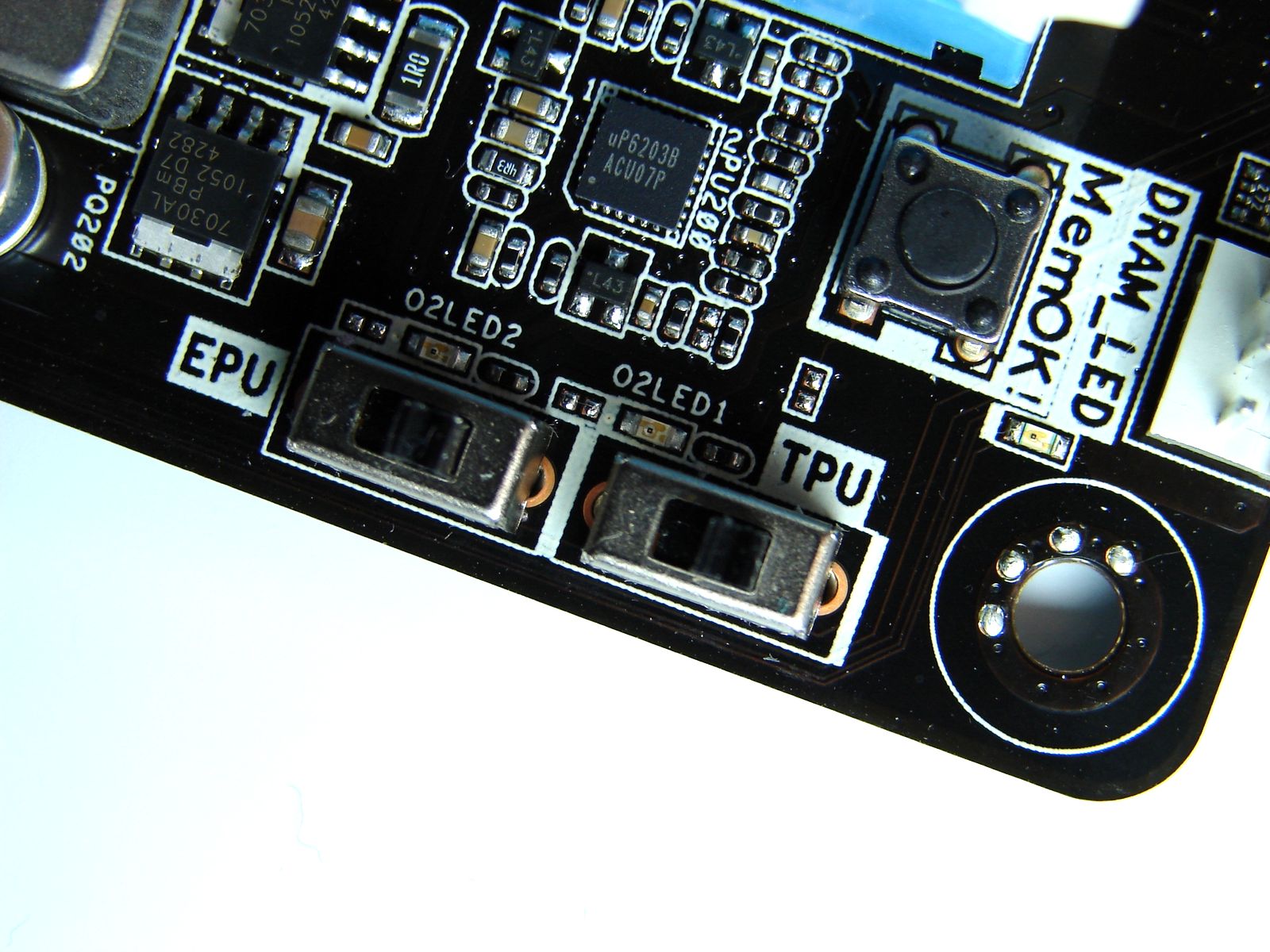

Pentru controlul uşor al acestor tehnologii, placa este dotată cu comutatoare speciale, amplasate lângă bancurile de memorie. Alături de acestea, se observă şi butonul MemOK, care facilitează verificarea memoriei RAM.

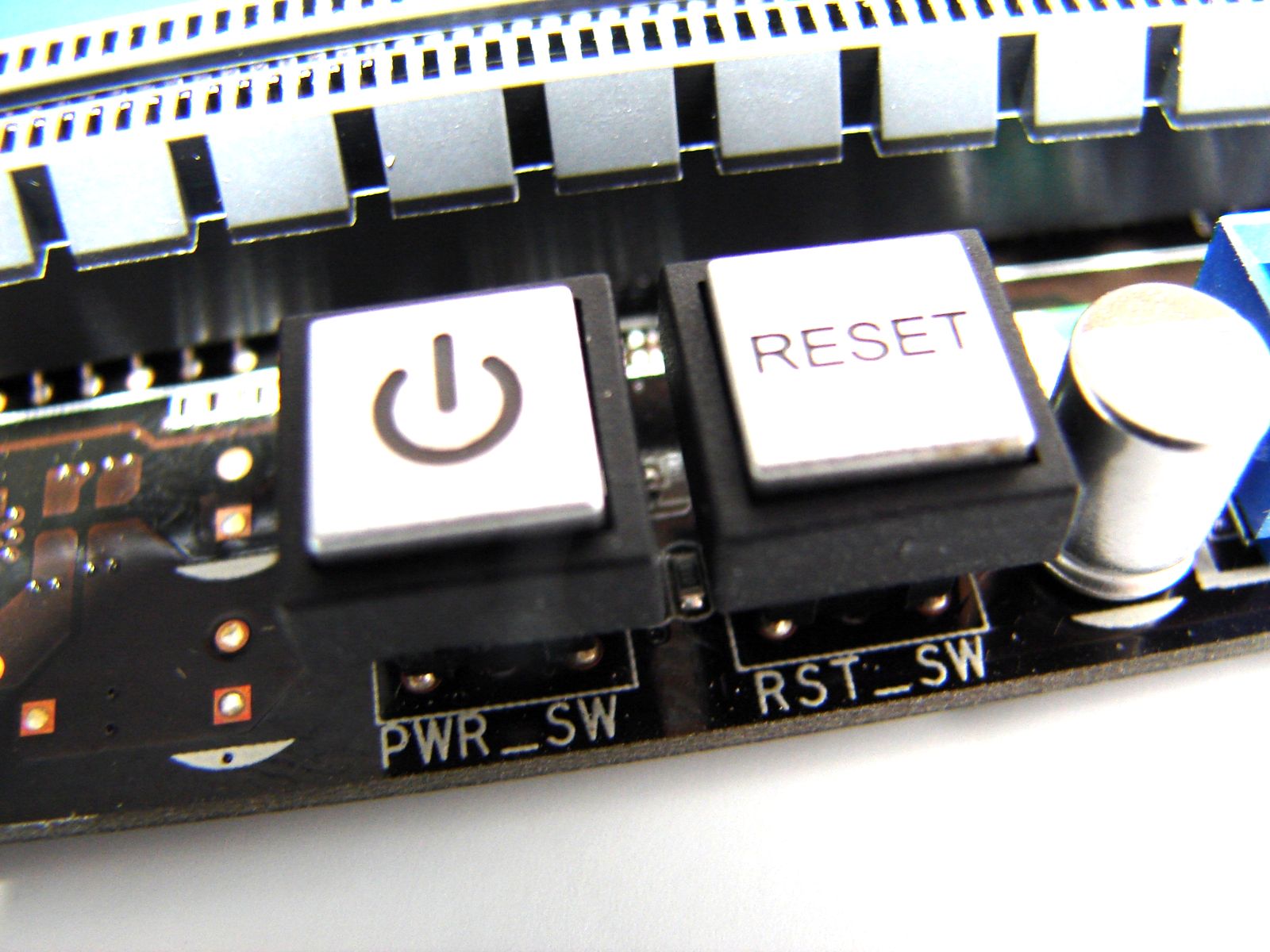

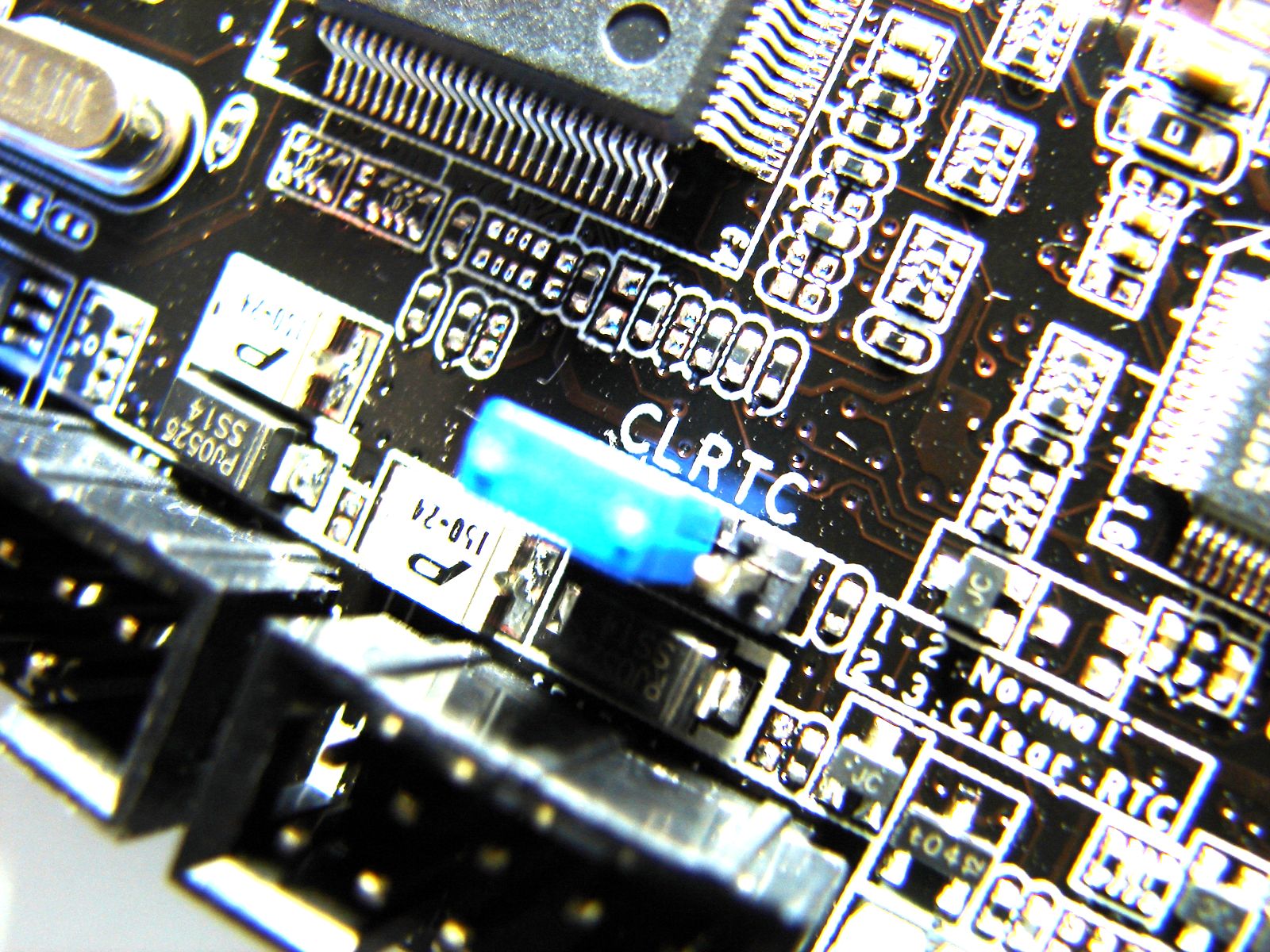

Placa mai conţine şi butoane pentru Power şi Reset, dar se observă absenţa unui Debug LED, precum şi utilizarea unui banal jumper pentru ştergerea setărilor configurate în BIOS.

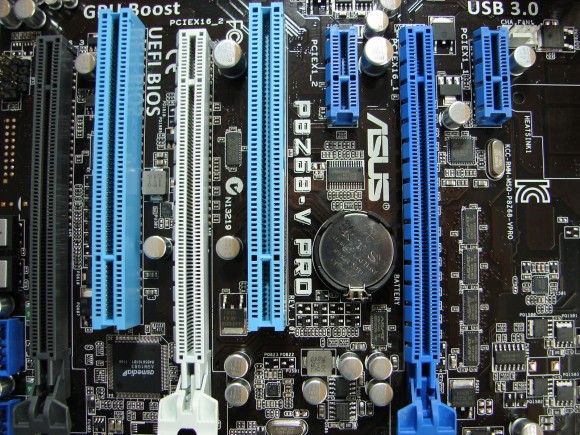

Placa beneficiază de trei slot-uri PCI-Express x16, dintre care unul poate funcţiona numai în modul x4, iar celelalte două în modul x16 dacă nu sunt folosite ambele simultan, sau în modul x8 dacă sunt folosite ambele simultan. Acestora li se mai adaugă două slot-uri PCI-Express x1 şi două slot-uri PCI.

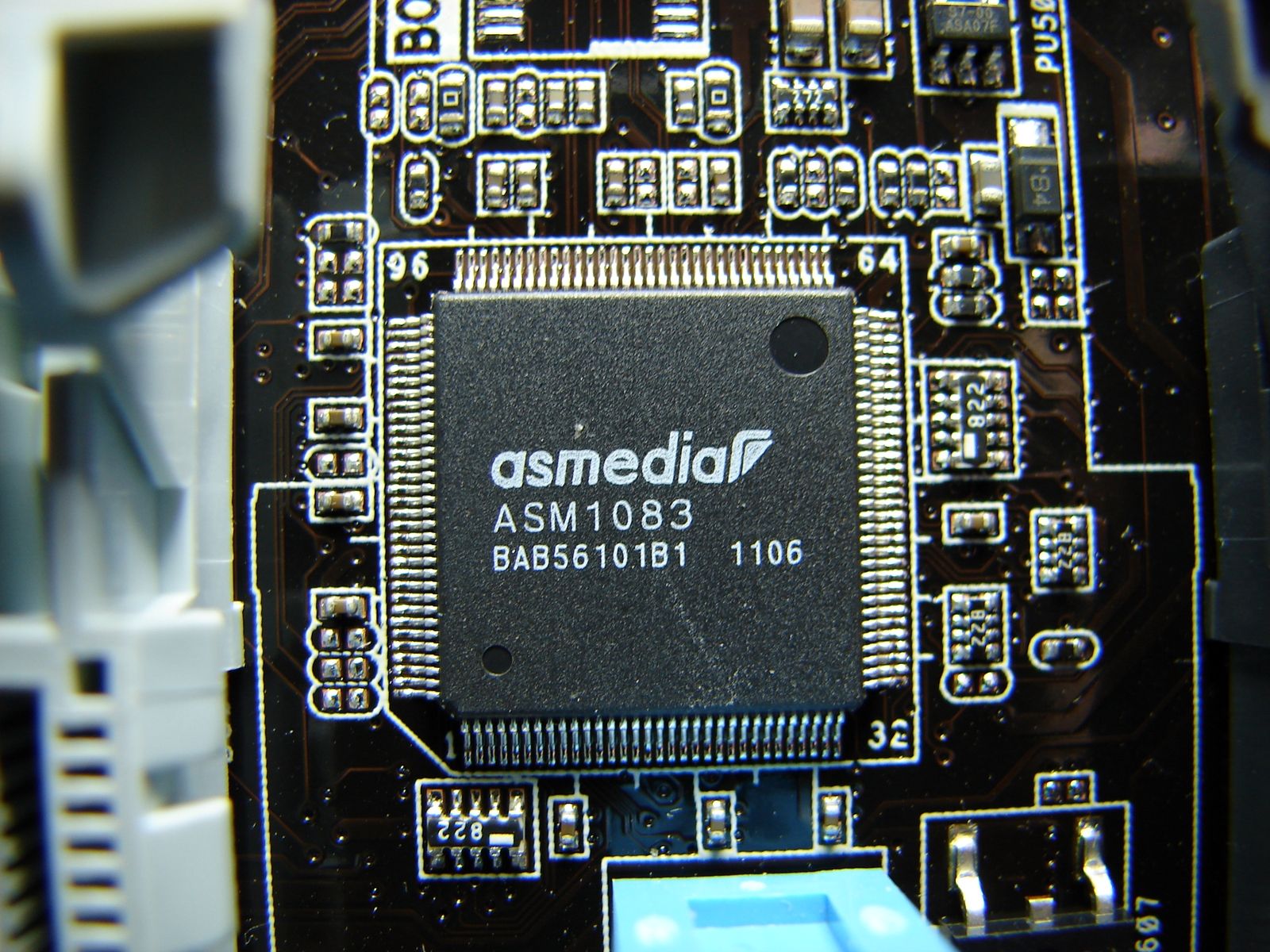

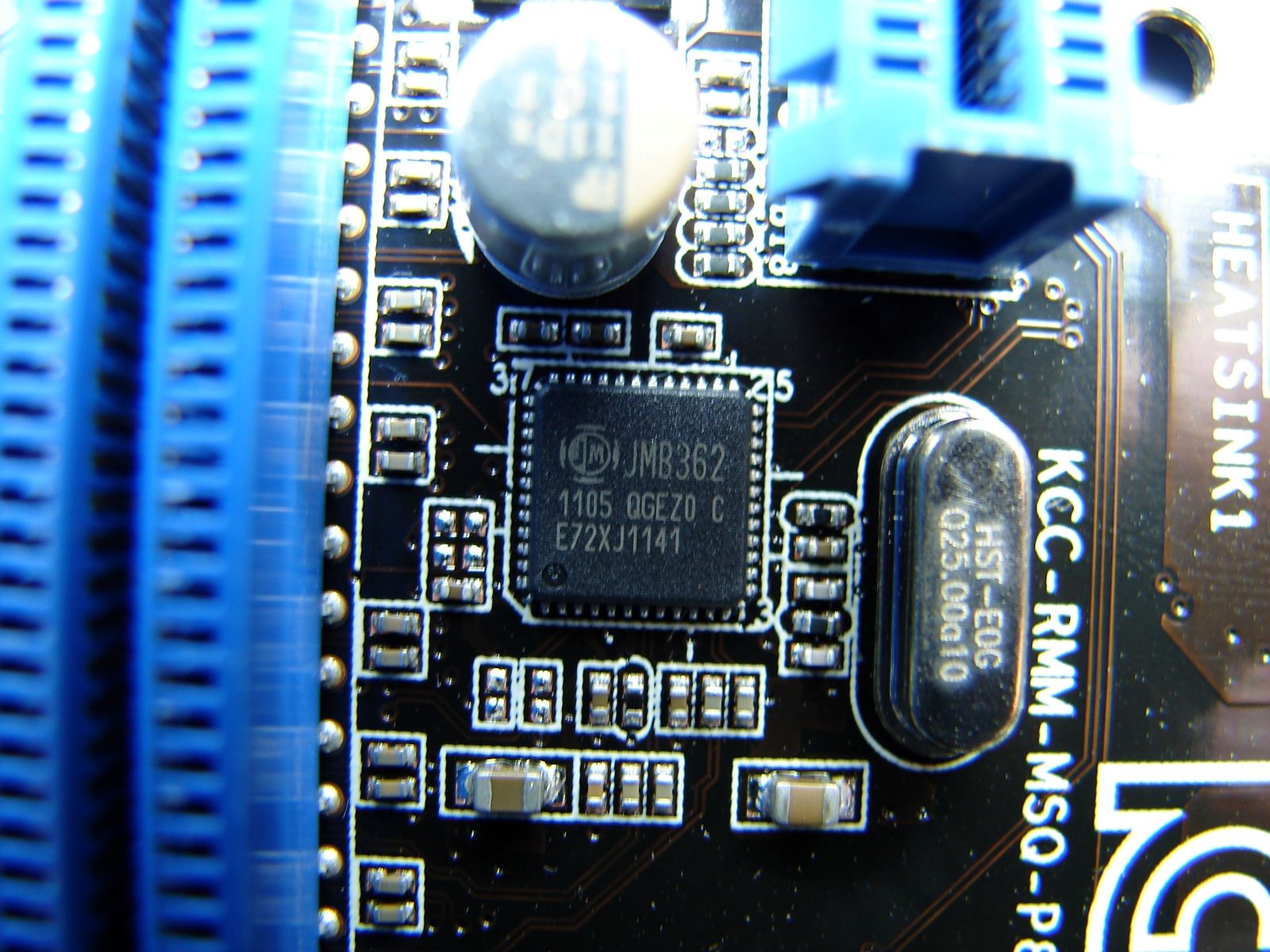

Pentru obţinerea slot-ului PCI, producătorul a folosit un bridge PCI-Express to PCI, produs de Asmedia. Tot un bridge PCI-Express este folosit şi pentru obţinerea portului eSATA de pe back panel. Acesta este produs de JMicron.

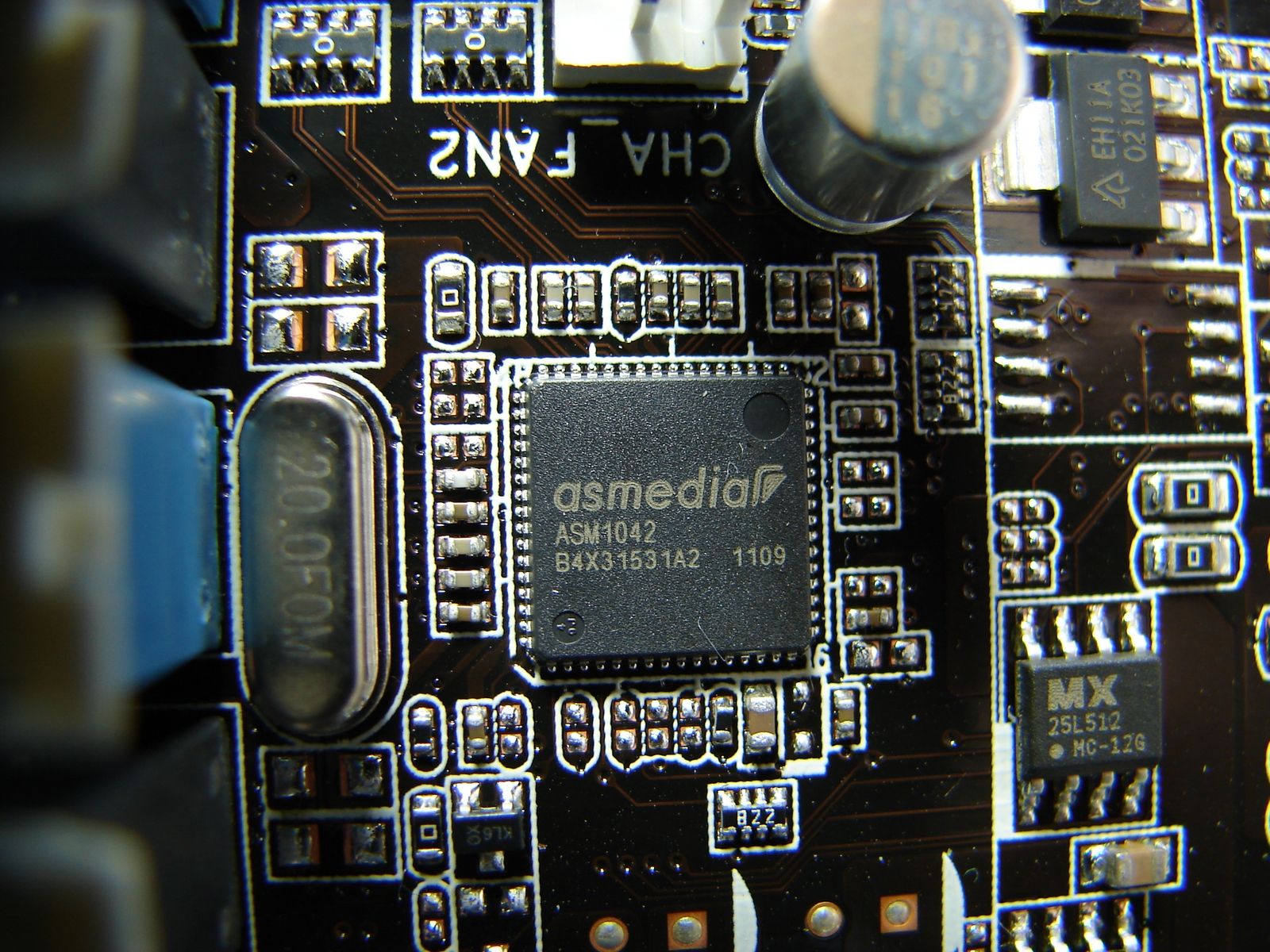

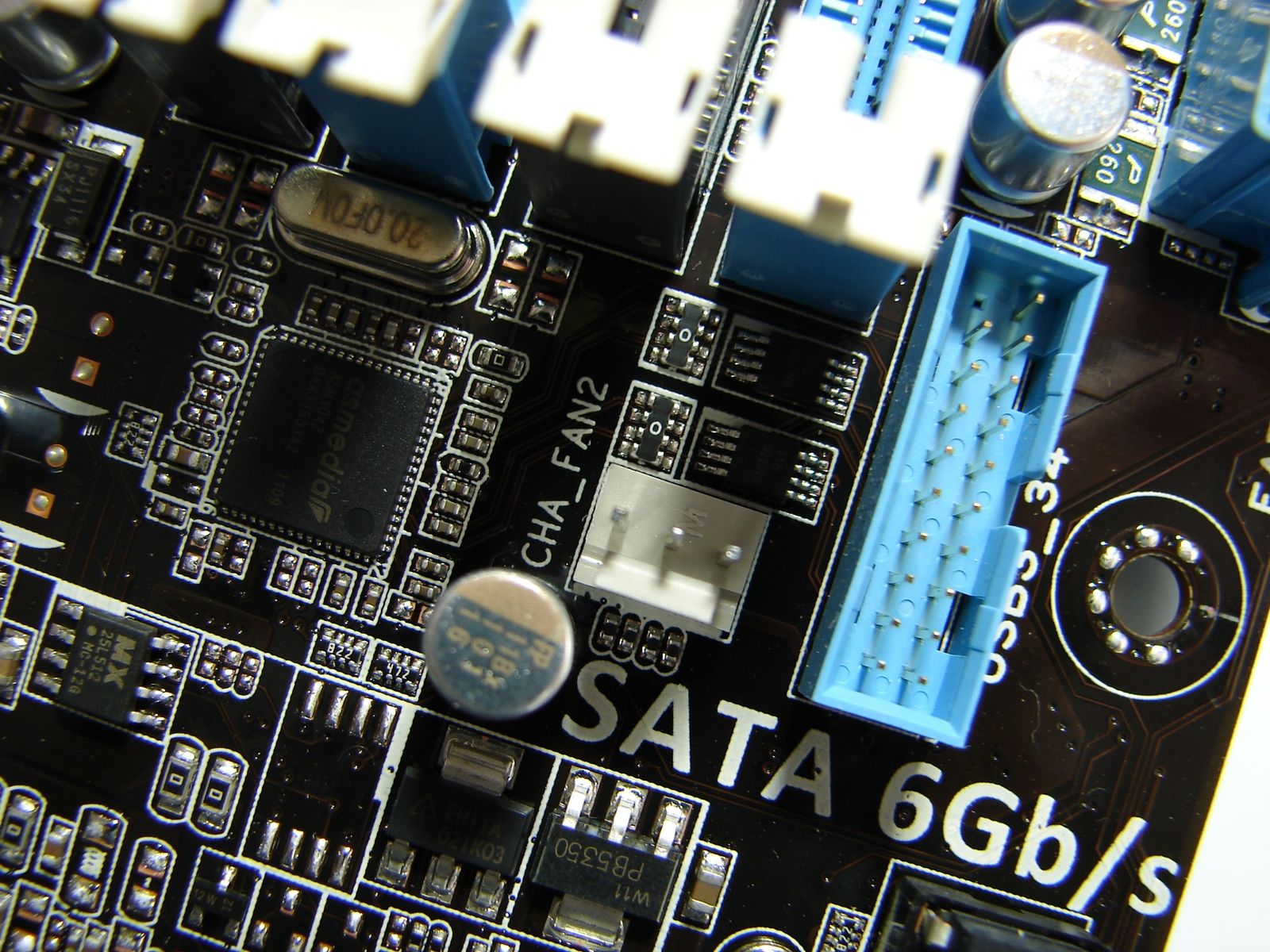

Cele două porturi USB 3.0 de pe back panel sunt obţinute cu ajutorul unui controller Asmedia. Acestora li se adaugă alte două porturi, disponibile printr-un conector amplasat pe PCB, oferite tot cu ajutorul unui controller Asmedia.

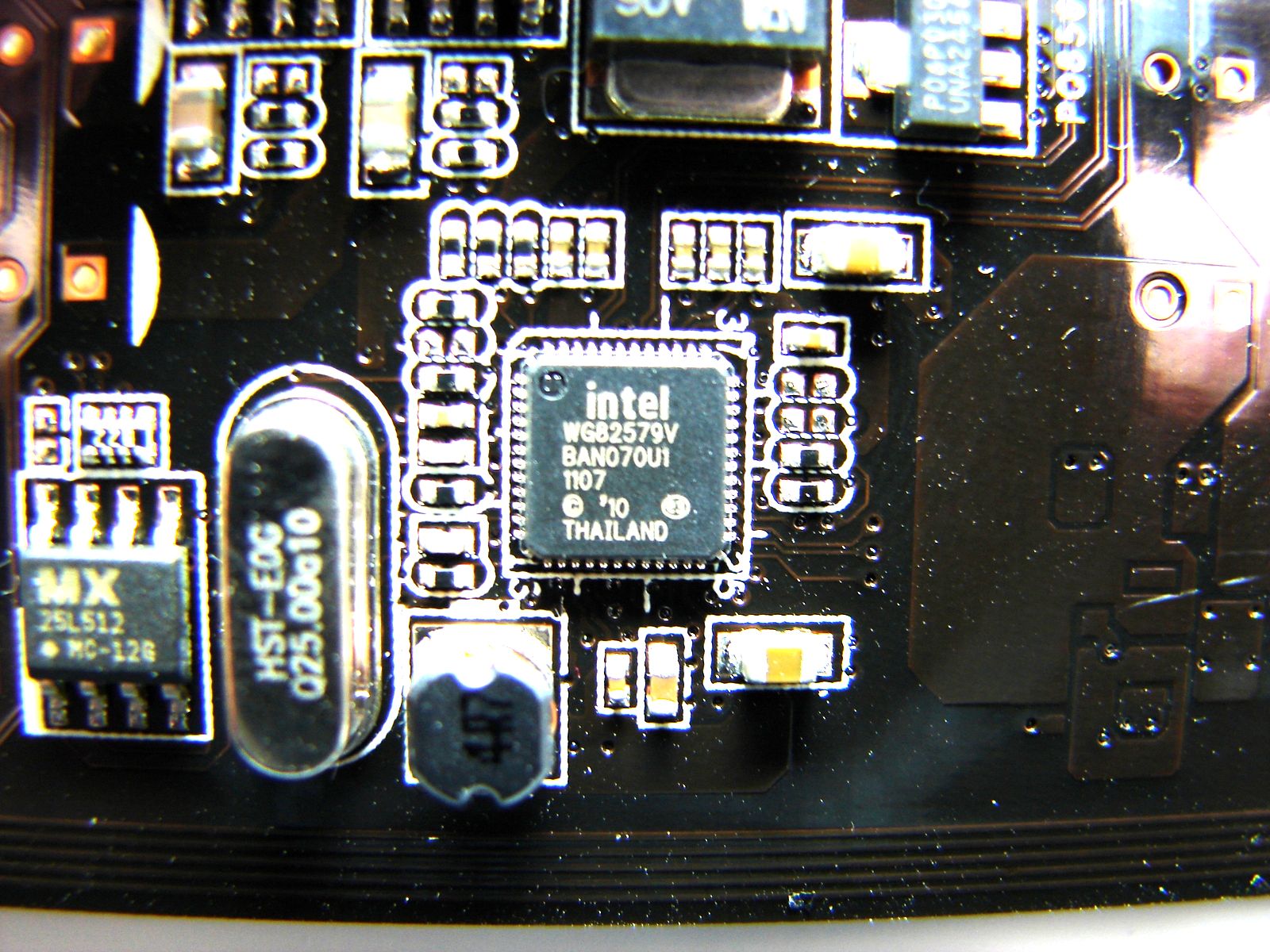

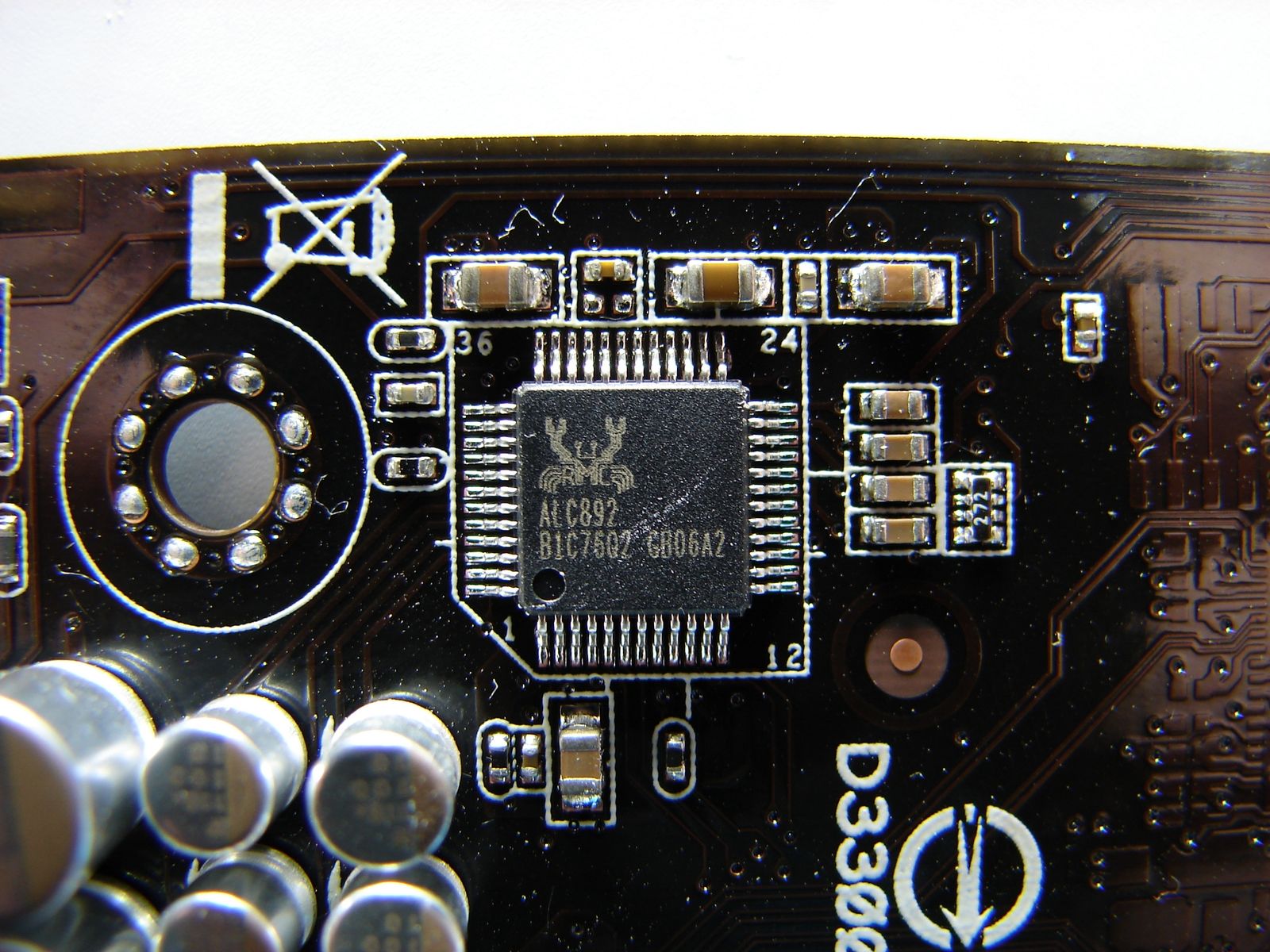

Interfaţa Gigabit Ethernet este facilitată de un controller Intel, iar interfaţa audio integrată este asigurată de un controller Realtek ALC892.

Tot la capitolul conectică, trebuie să mai adaug că P8Z68-V PRO beneficiază de patru porturi SATA 3.0Gbps (oferite de chipset) şi patru porturi SATA 6.0Gbps (două sunt oferite de chipset şi celelalte două de un controller Marvell). Acestora li se adaugă trei conectori pentru obţinerea a şase porturi USB 2.0 şi doi conectori pentru obţinerea a două porturi FireWire.

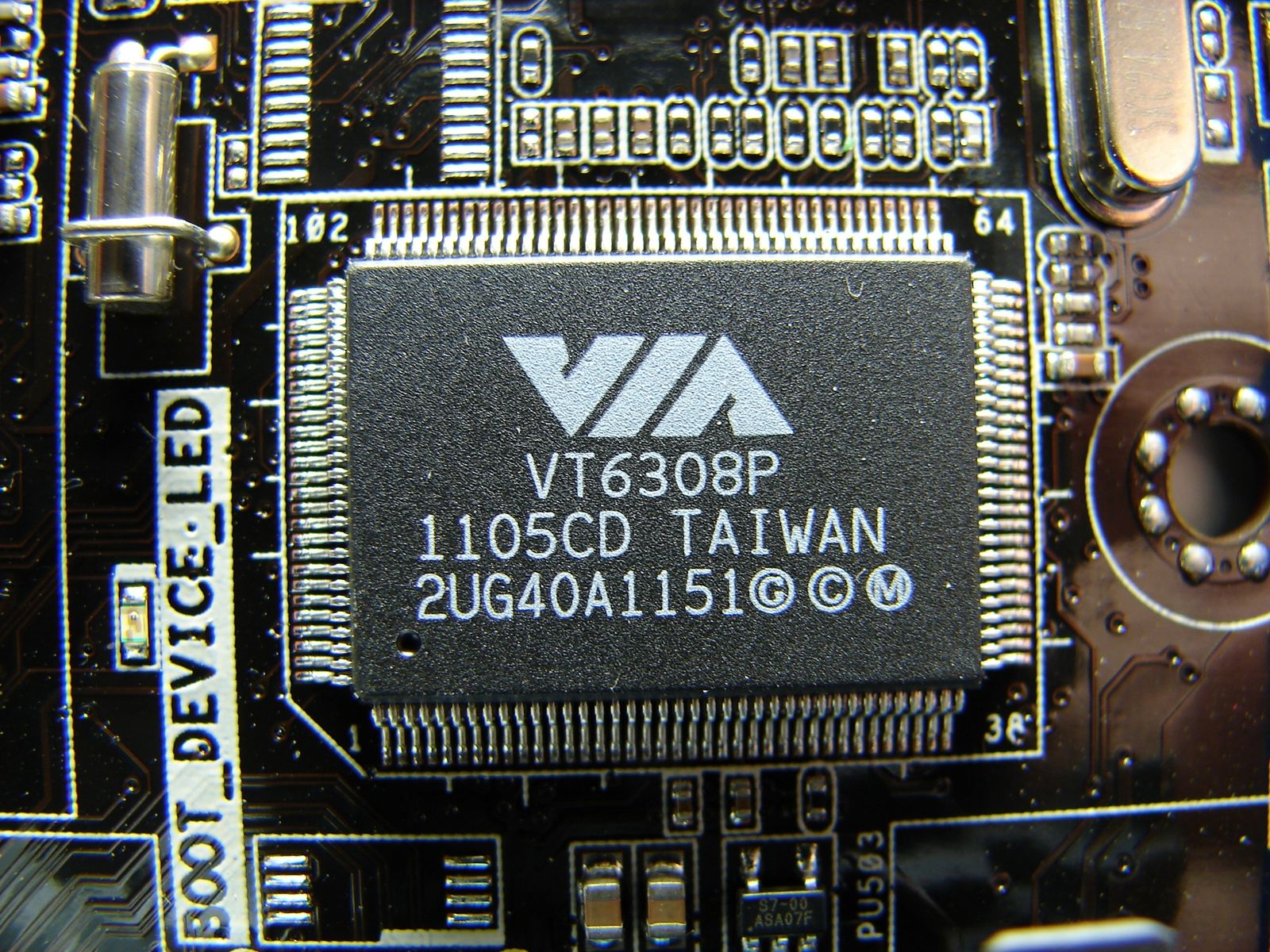

Pentru obţinerea porturilor FireWire, este folosit un controller produs de VIA. Pentru monitorizarea temperaturilor şi a tensiunilor de alimentare, ASUS a implementat un chip NuvoTon.

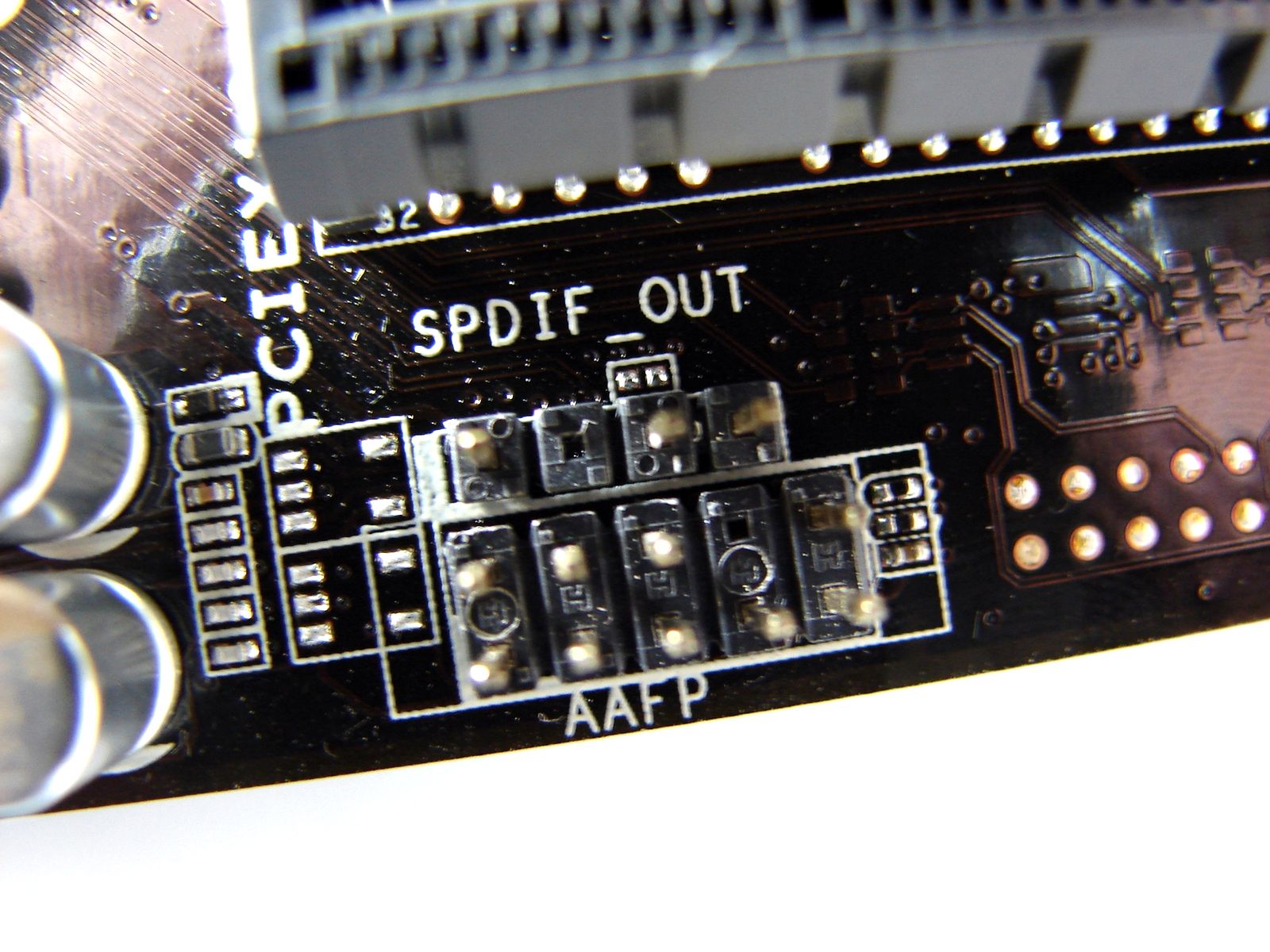

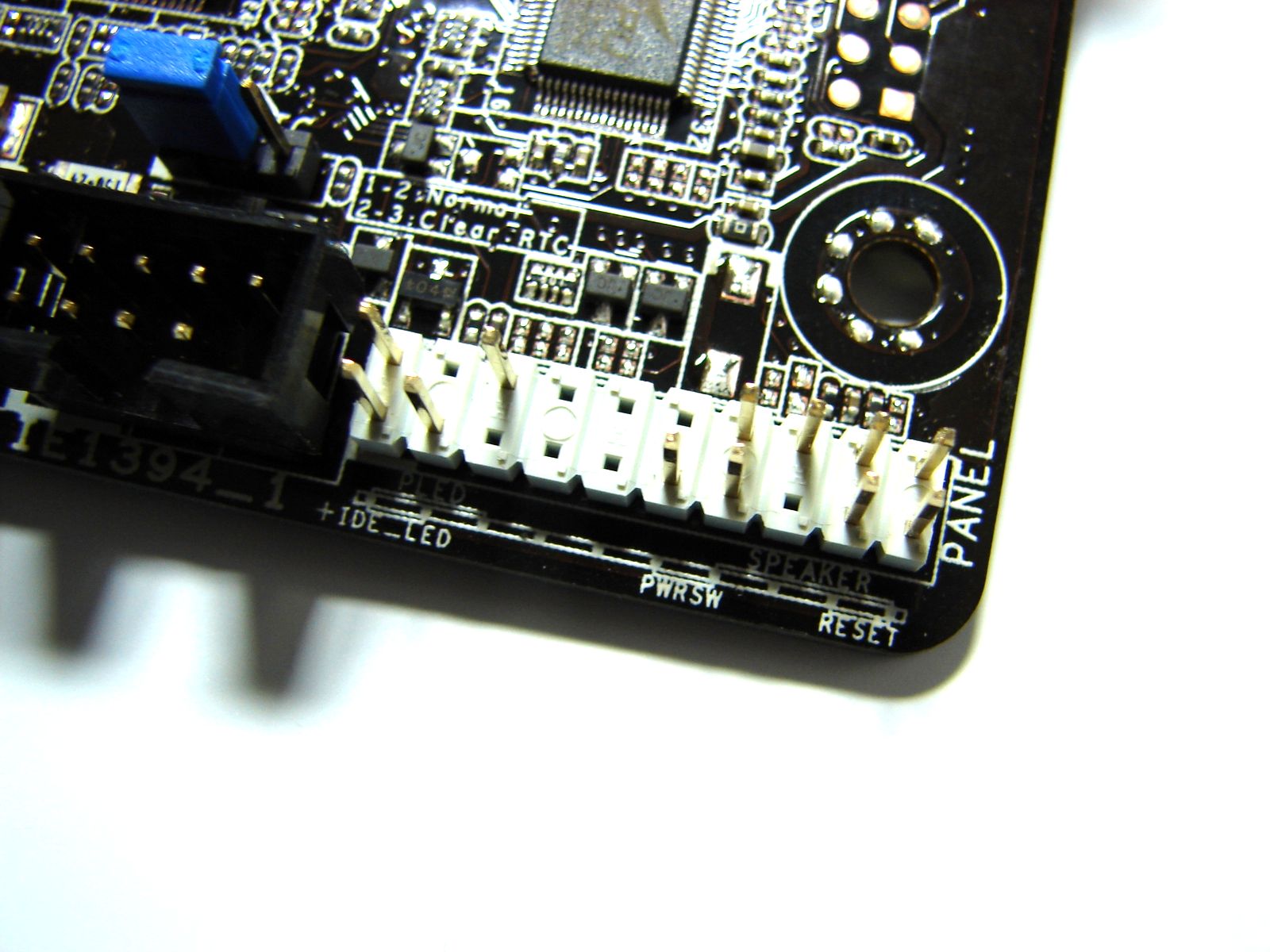

Conectorii pentru panoul frontal sunt amplasaţi în colţul din dreapta jos, aşa cum se obişnuieşte. Tot în partea de jos, dar în colţul din stânga, este amplasat conectorul audio pentru panoul frontal.
