GIGABYTE AM1M-S2P este un model mATX ce respectă specificaţiile AMD referitoare la USB şi SATA, dar încearcă să vină cu altceva în plus, tot pe partea de conectivitate.
La fel ca în cazul ASRock, ambalajul este unul banal şi de mici dimensiuni.

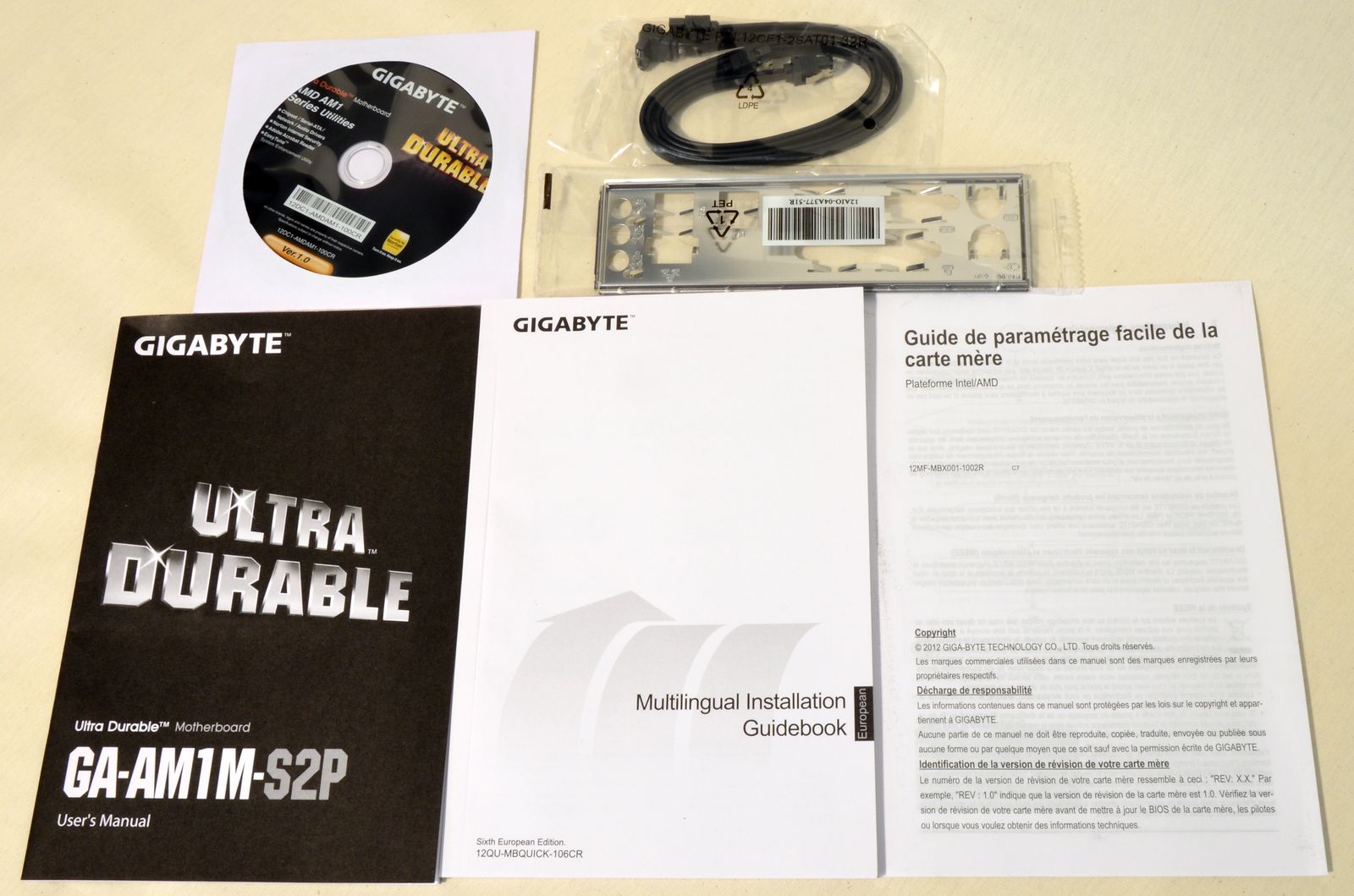

Bundle-ul este şi el în acelaşi stil, incluzând 2 cabluri SATA, 1 shield pentru back panel, manualele de utilizare şi discul optic cu drivere şi aplicaţii.

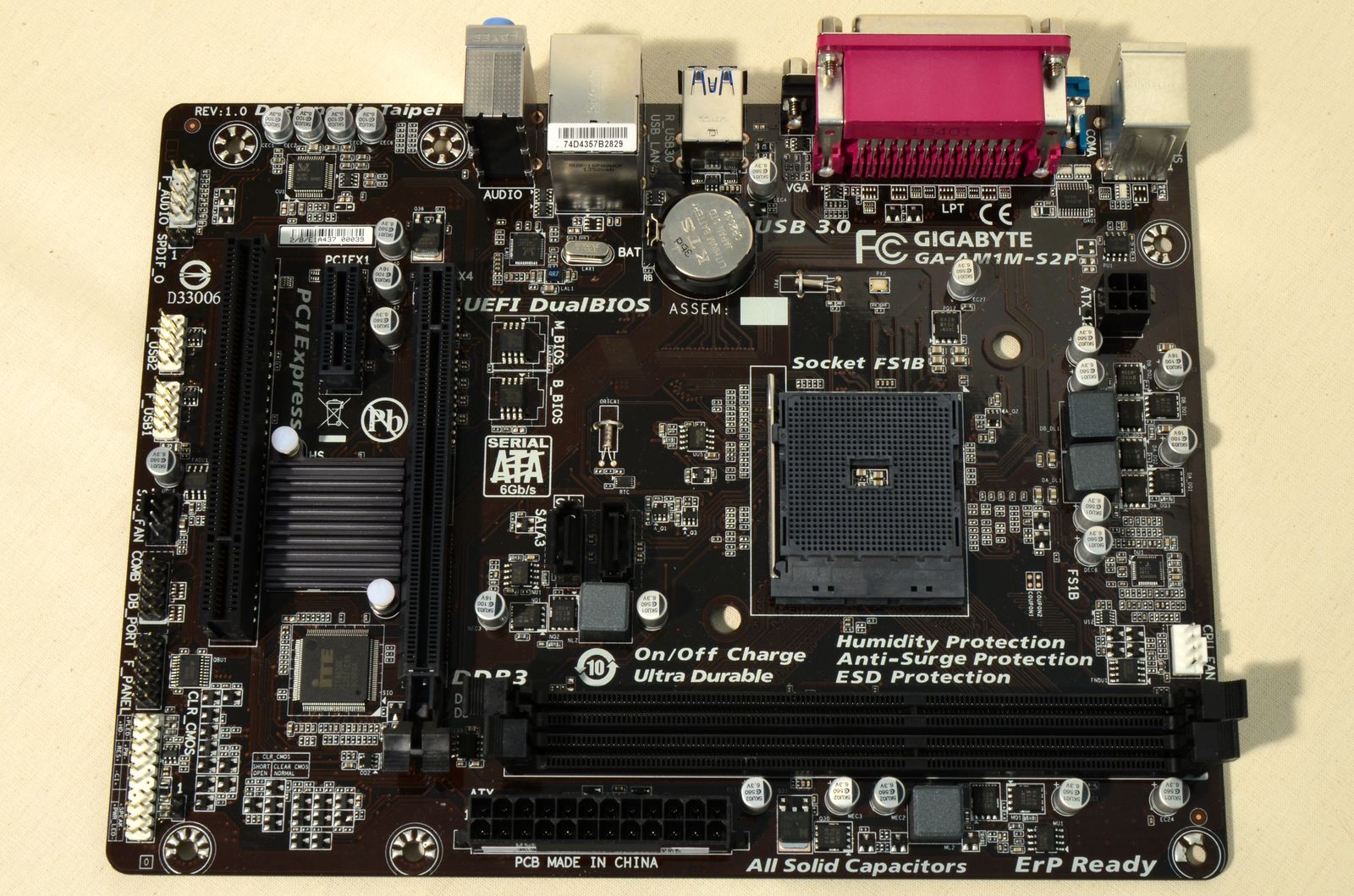

Surprinzător, placa foloseşte un PCB negru maro. La o analiză rapidă se observă 2 bancuri de memorie DDR3, 1 slot PCI-Express x4, 1 slot PCI-Express x1, 1 slot PCI, 2 porturi SATA 6.0Gbps, 2 headere USB 2.0 şi 1 conector pentru ventilator, pe lângă cel aferent cooler-ului de pe procesor. Aş vrea totuşi să atrag atenţia asupra amplasării lipsite de orice urmă de inspiraţie a celor 2 porturi SATA – aproape de centrul PCB-ului. De asemenea, se mai observă şi prezenţa unui mic heatsink misterios.

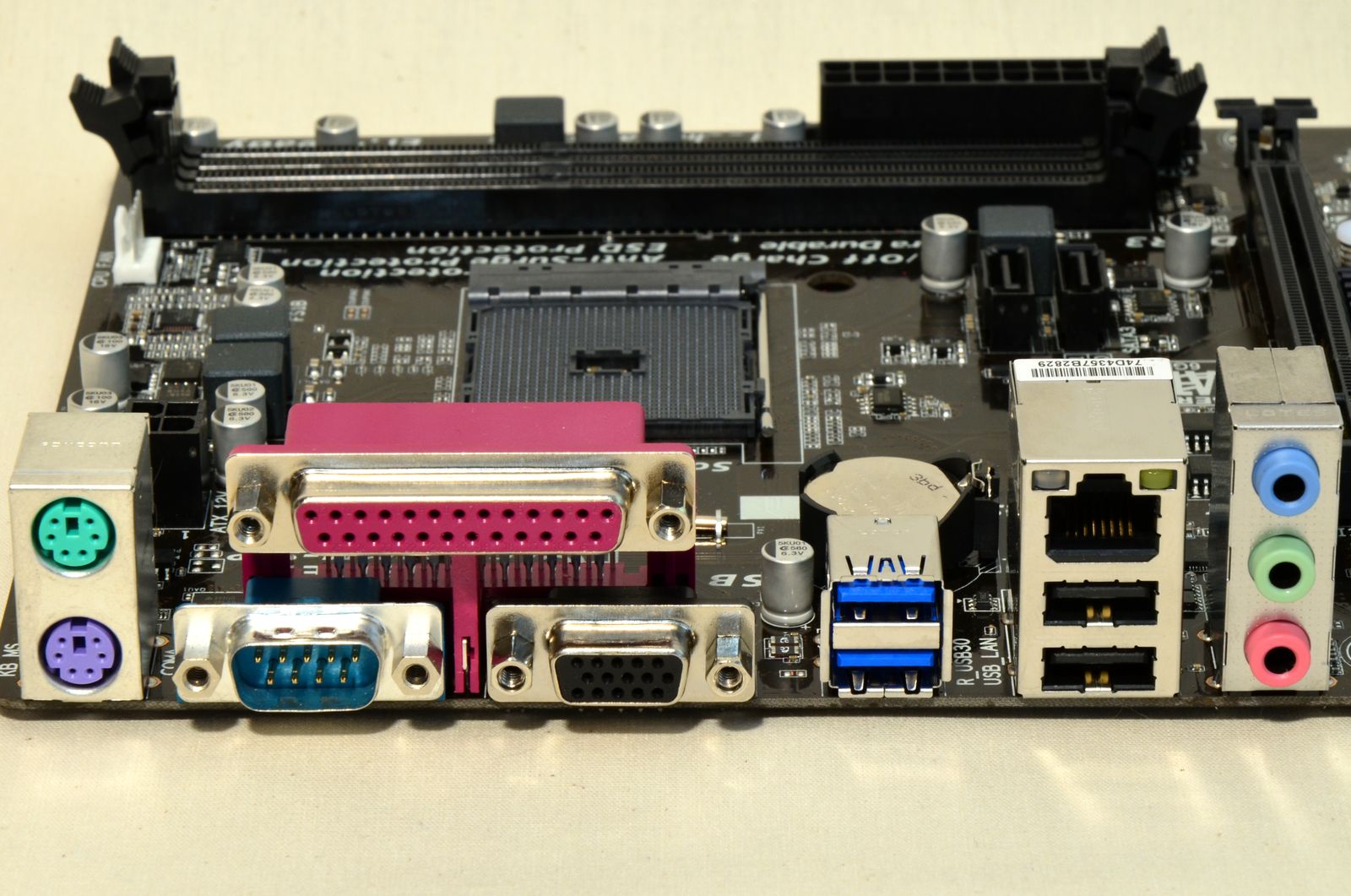

Pe back panel găsim 2 porturi PS/2, conectori Serial şi Parallel, 1 port D-Sub, 2 porturi USB 2.0, 2 porturi USB 3.0, 3 conectori audio analogici şi conectorul RJ-45. Trebuie să recunosc că mi se pare frustrantă absenţa unui port video digital, iar implementarea a 2 porturi PS/2 pe back panel-ul unei plăci de bază a anului 2014 nu mi se pare o alegere prea fericită.

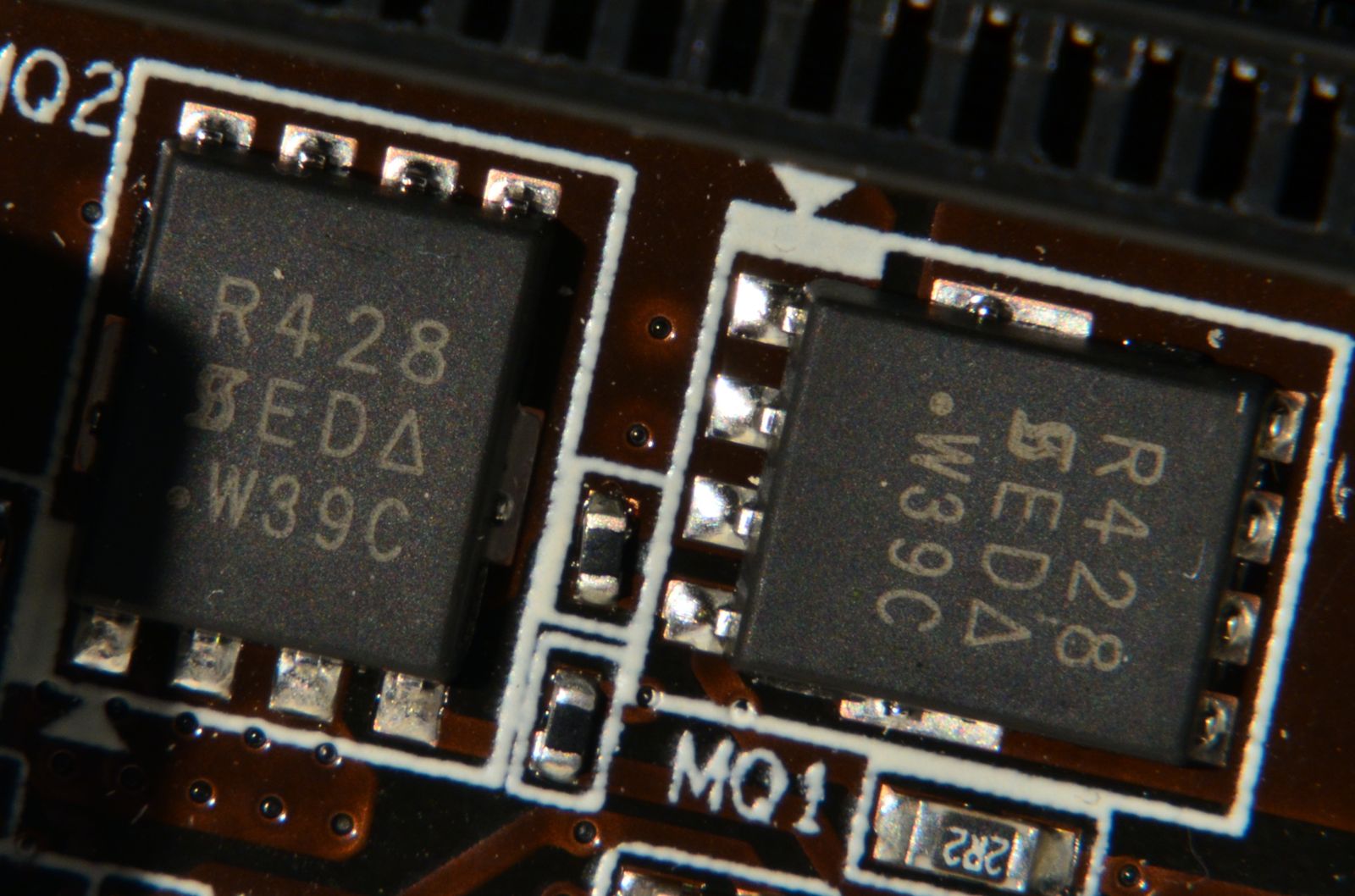

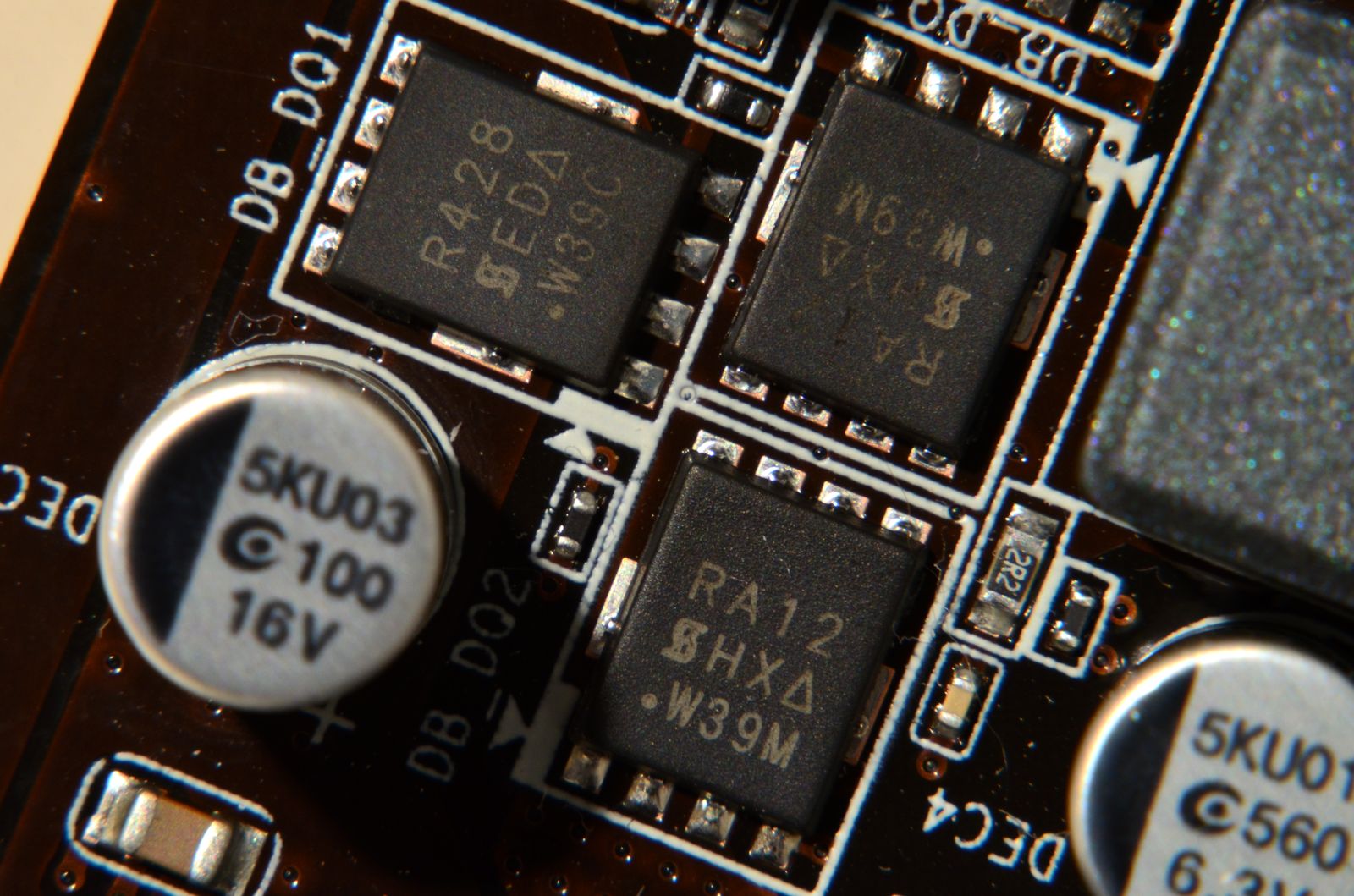

VRM-ul este alcătuit din 2 stagii pentur SoC şi 1 stagiu pentru memoria RAM. Acestea folosesc condensatori solizi şi bobine cu miez de ferită. În cazul SoC-ului sunt folosiţi câte 3 tranzistori MOSFET per stagiu, iar în cazul memoriei RAM, numai 2, toţi fiind produşi de Vishay.

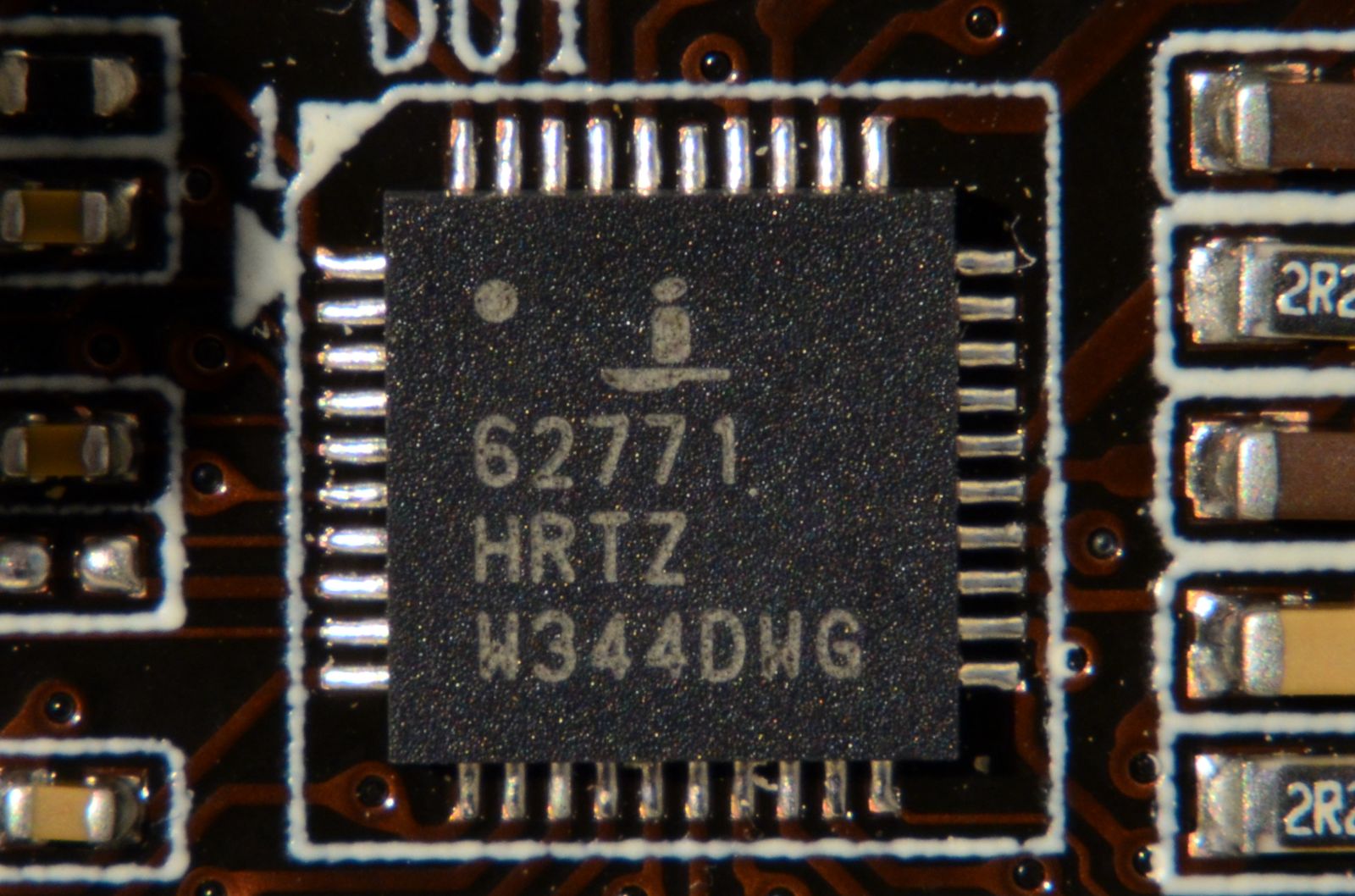

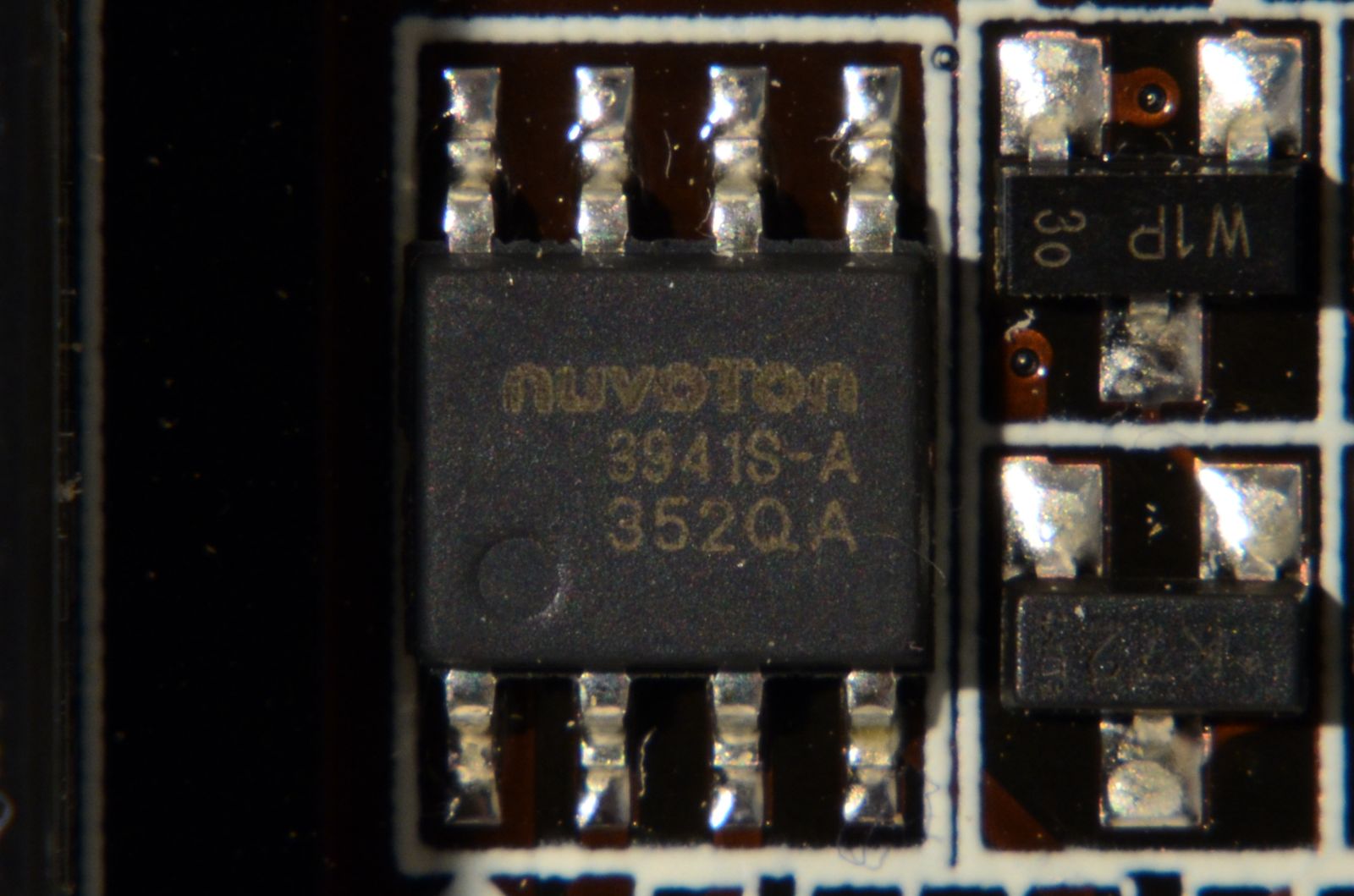

Controller-ul PWM este un Intersil ISL62771 creat special pentru platforme AMD de acest gen, iar conectorii pentru ventilatoare sunt prevăzute cu controllere Nuvoton NCT3941SA.

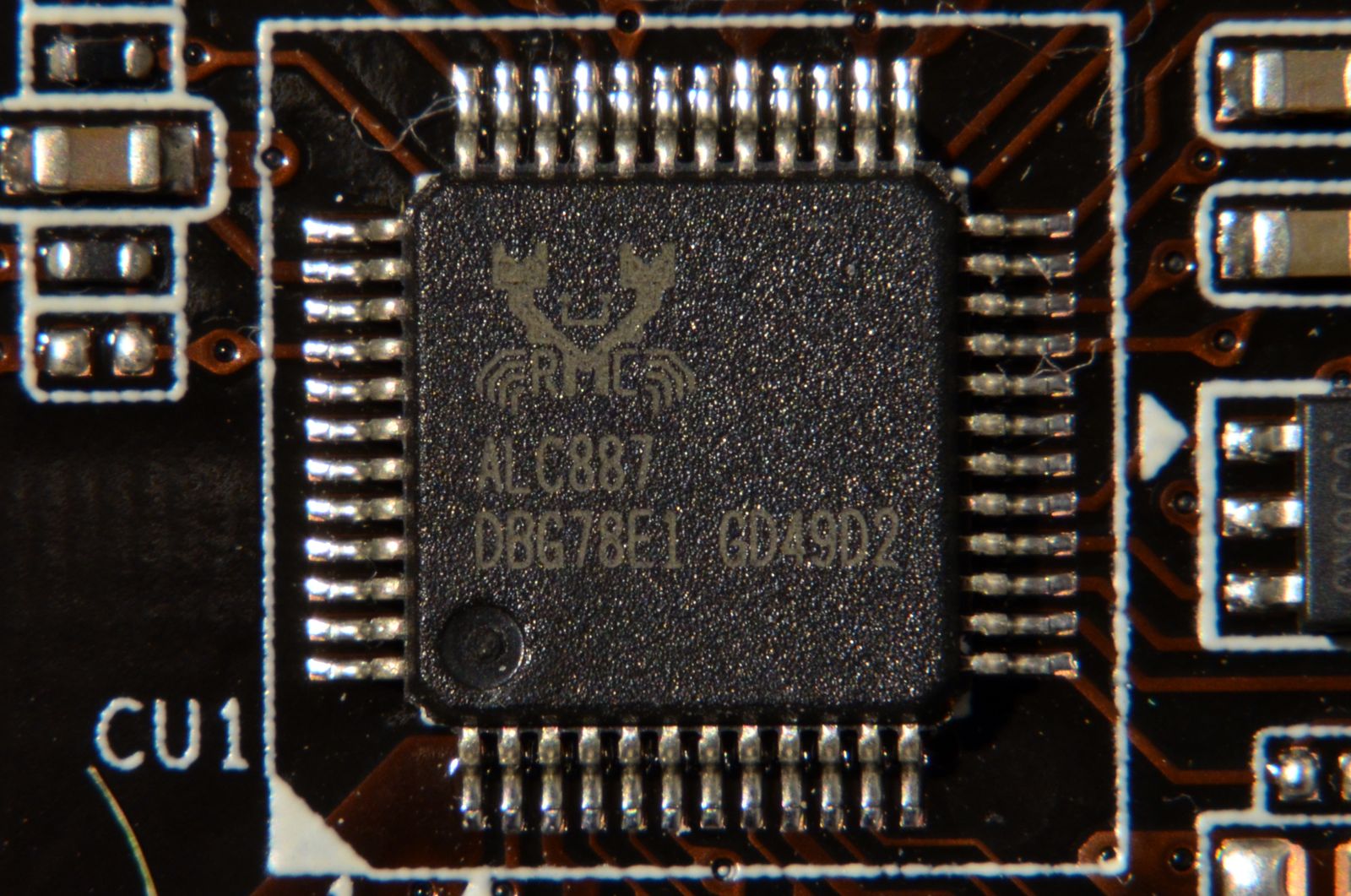

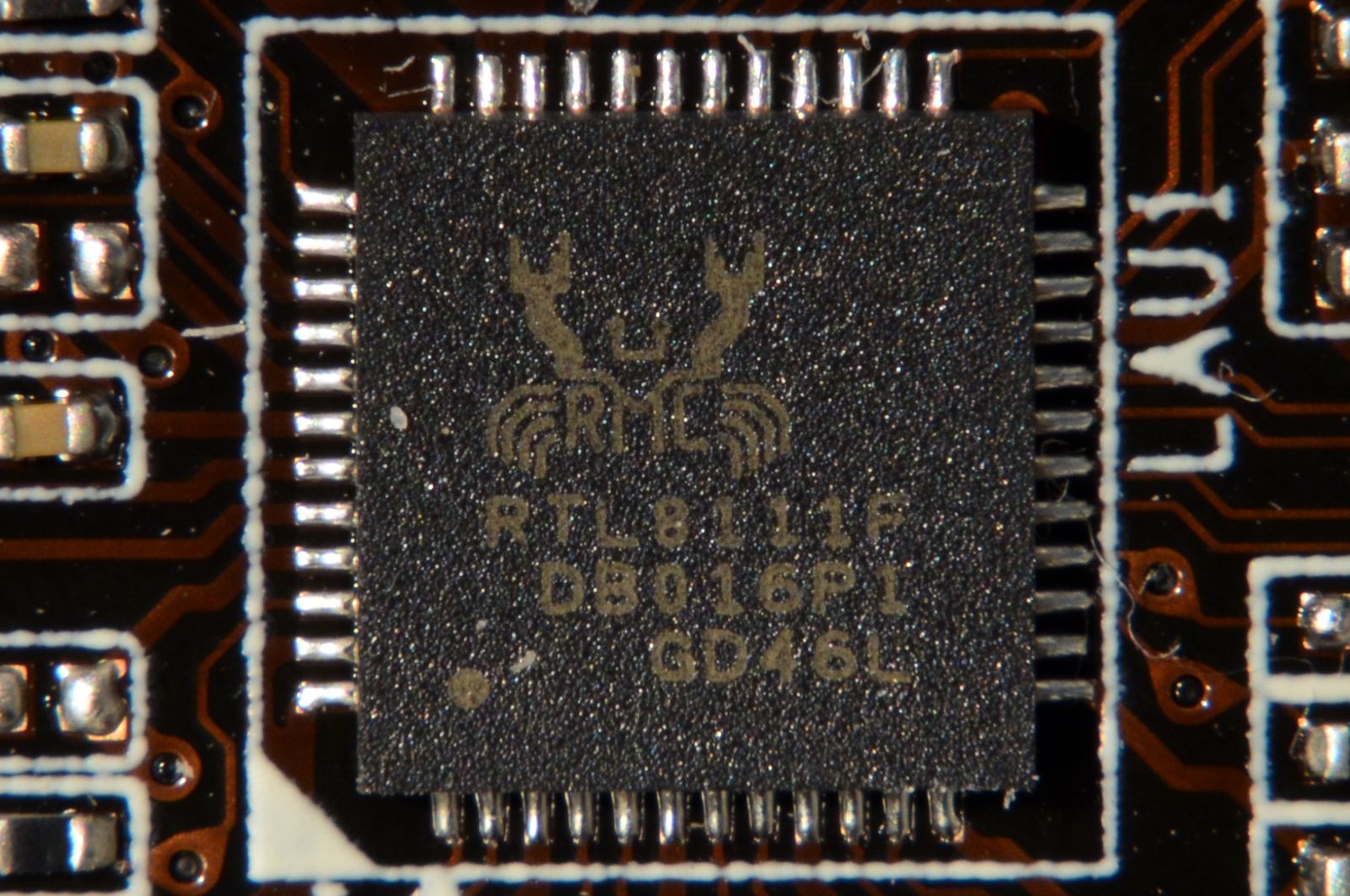

Codecul audio este un Realtek ALC887, iar controller-ul Gigabit Ethernet este Realtek RTL8111F.

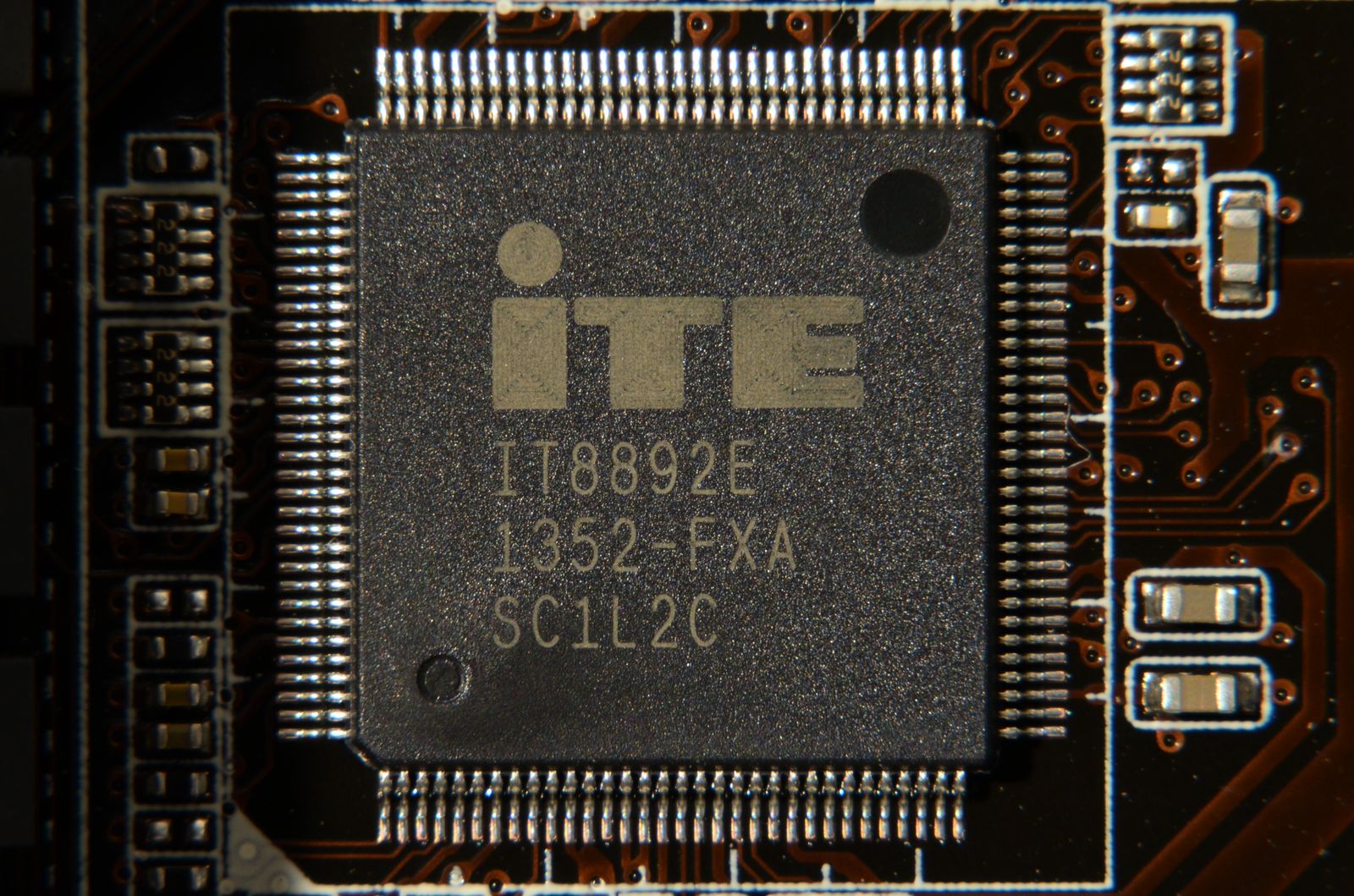

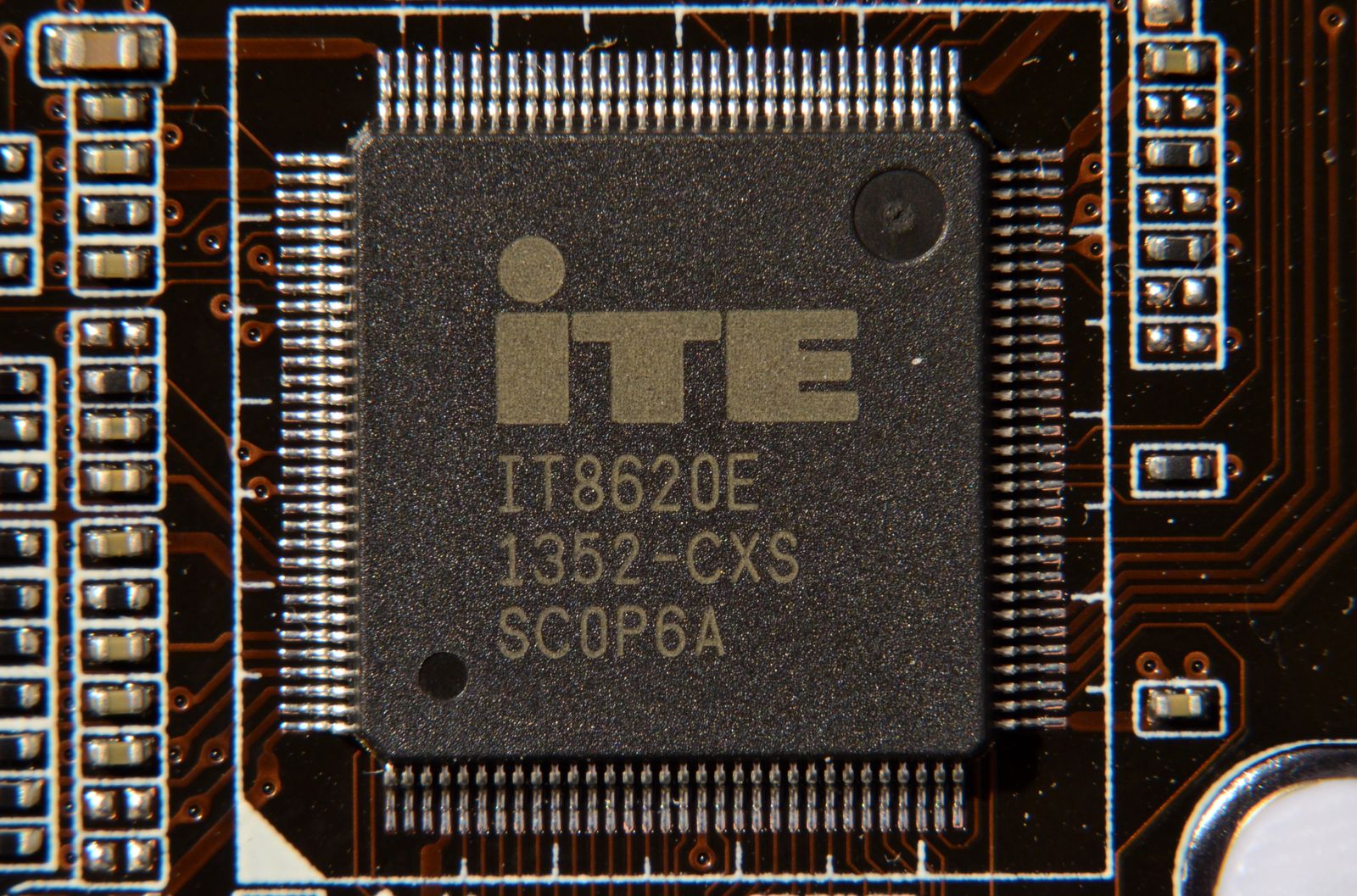

Sub heatsink-ul pomenit mai devreme se află un banal controller PCI (IT8892E), ceea ce face ca prezenţa heatsink-ului să fie cu atât mai curioasă cu cât pe alte plăci de bază acelaşi controller a fost implementat fără niciun fel de răcire. În sfârşit, controller-ul Super I/O este produs tot de ITE: IT8620E.
Spre deosebire de ASRock, BIOS-ul include şi ceva opţiuni de overclocking, dar nu este cazul să vă faceţi iluzii deoarece acestea nu funcţionează. De fapt singura care poate fi supratactată este soluţia grafică, numai că frecventa nu se modifică indiferent de valoarea aplicată. Oricum, prezentarea sa mai pe larg o puteţi vedea în captura video de mai jos:
