După ce lansa la începutul anului Radeon HD 7970 – prima soluţie grafică bazată pe un nucleu grafic ce foloseşte un proces de fabricaţie pe 28nm, AMD introducea versiunea ceva mai accesibilă cu nucleu Tahiti – Radeon HD 7950. Astăzi, familia de plăci video Southern Islands se măreşte, producătorul lansând seria Radeon HD 7700.

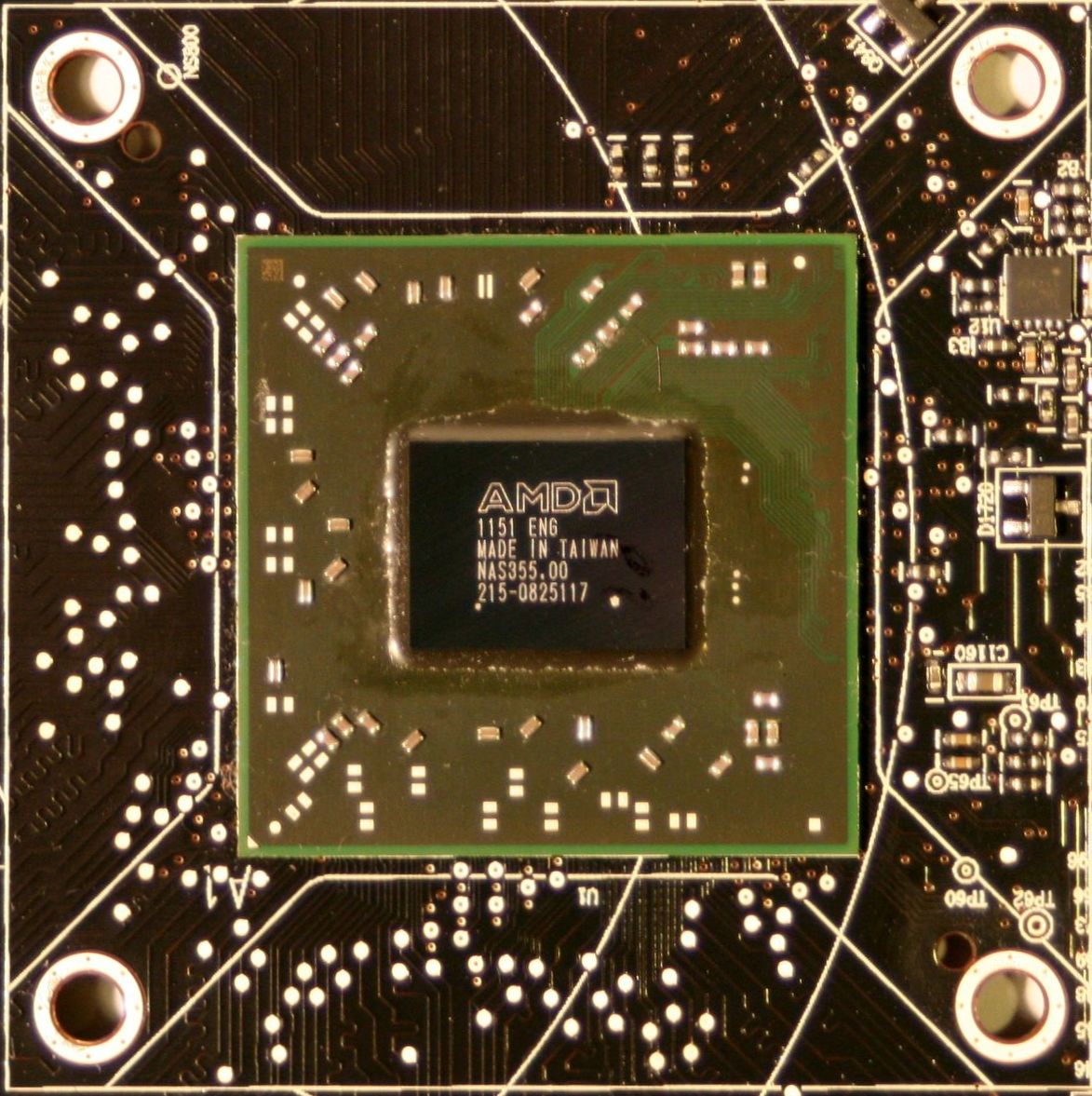

Modelul Radeon HD 7770 are la bază nucleul Cape Verde XT şi este prima placă din ceea ce se pare că AMD vrea să transforme într-un adevărat brand – GHz Edition. Asta deoarece nucleul, dotat cu 640 unităţi de procesare, este tactat la 1GHz. Între noi fie vorba, HD 7970 şi HD 7950 ar fi putut fi la fel de bine primele plăci video care să folosească frecvenţa de 1GHz, potenţial existând, aşa cum am arătat. Chipset-ul Cape Verde este acompaniat de memorie GDDR5 cu capacitatea de 1GB şi tactată la 4500MHz. Aceasta este accesată print-o interfaţă pe 128 bit. Conform AMD, consumul uzual al unui Radeon HD 7770 este de 80W, iar în Idle necesită mai puţin de 3W.

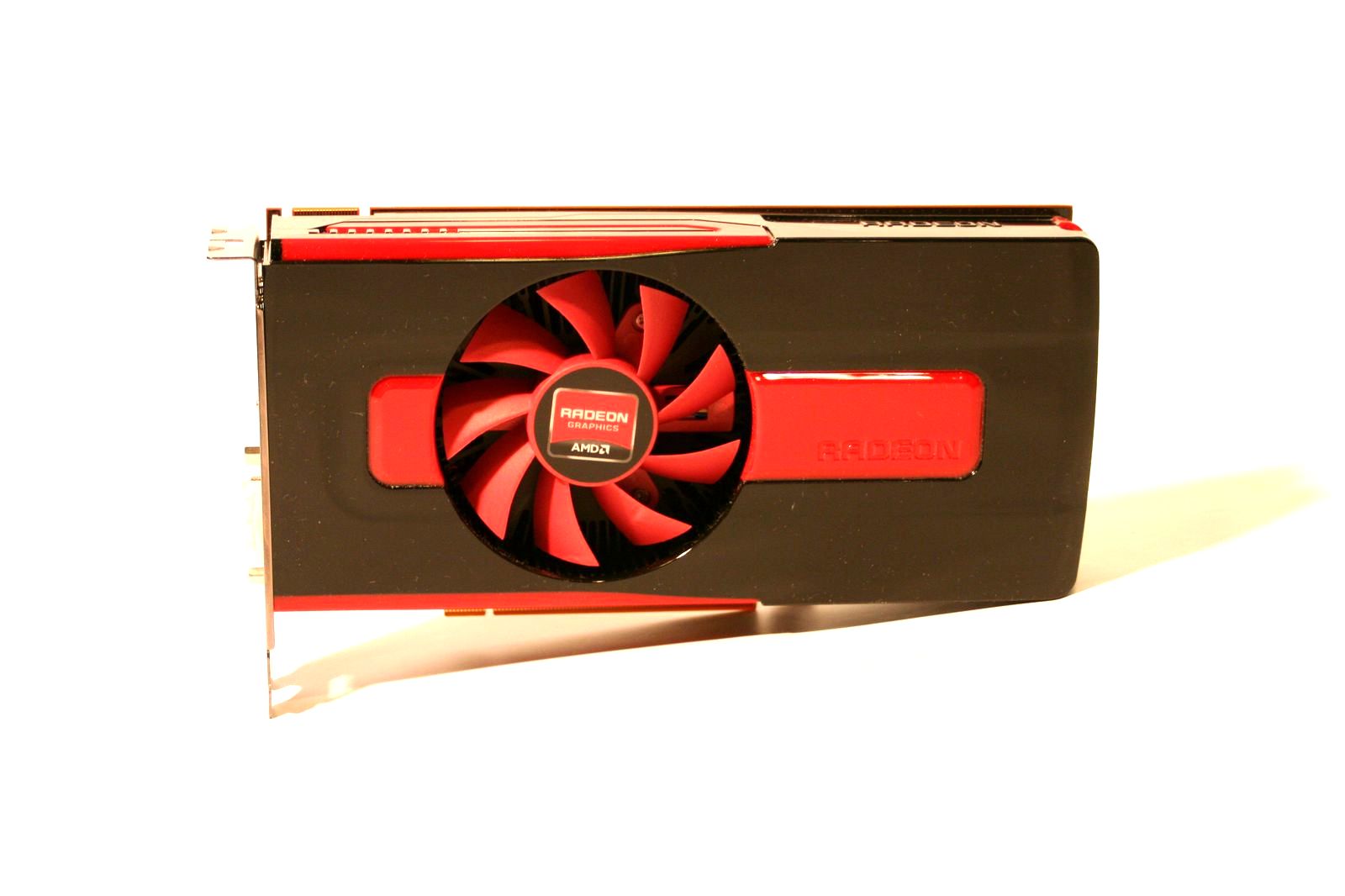

După cum se poate observa mai jos, placa beneficiază de un aspect estetic specific tendinţelor AMD, prezentând o combinaţie de roşu cu negru.

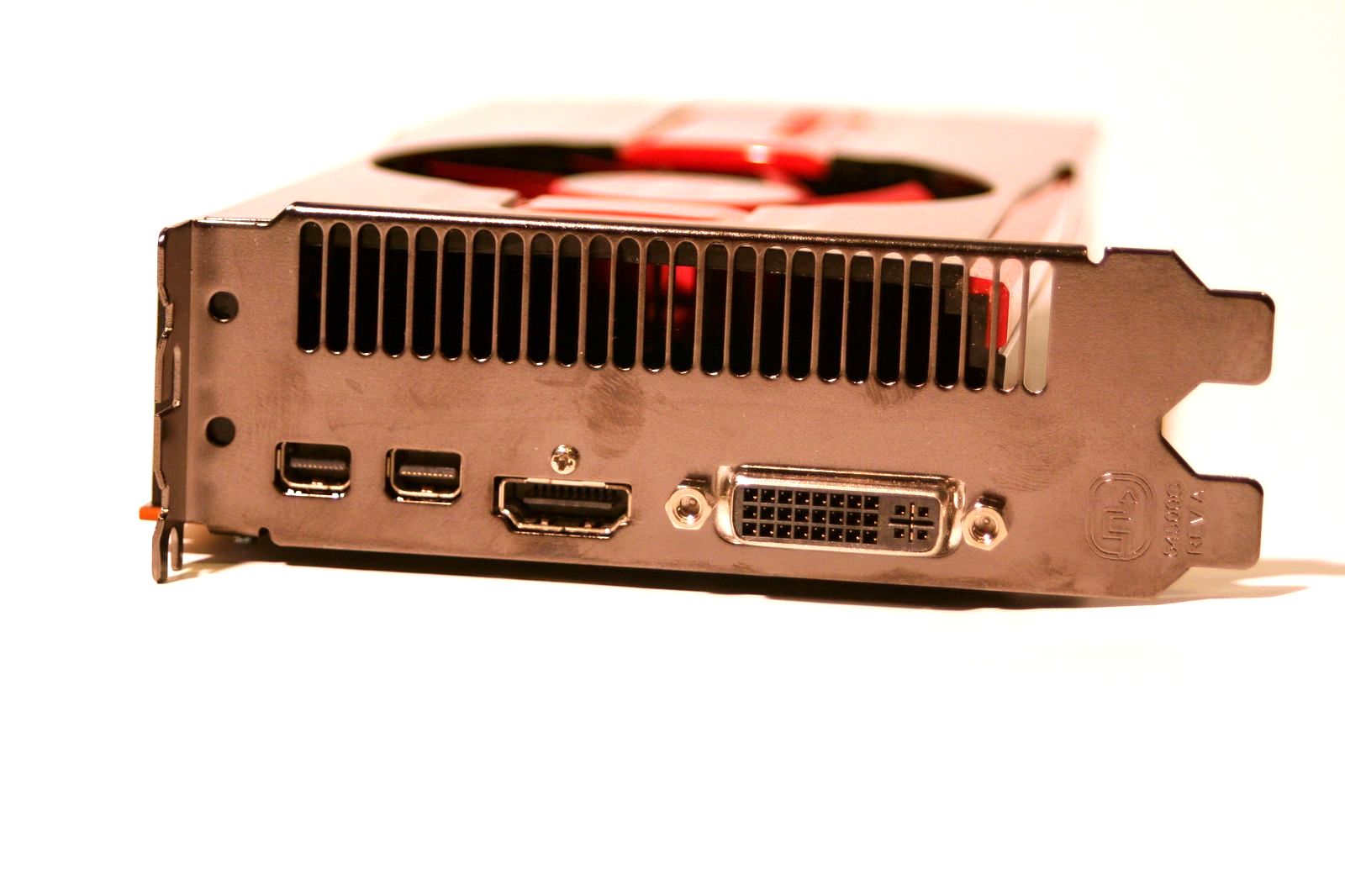

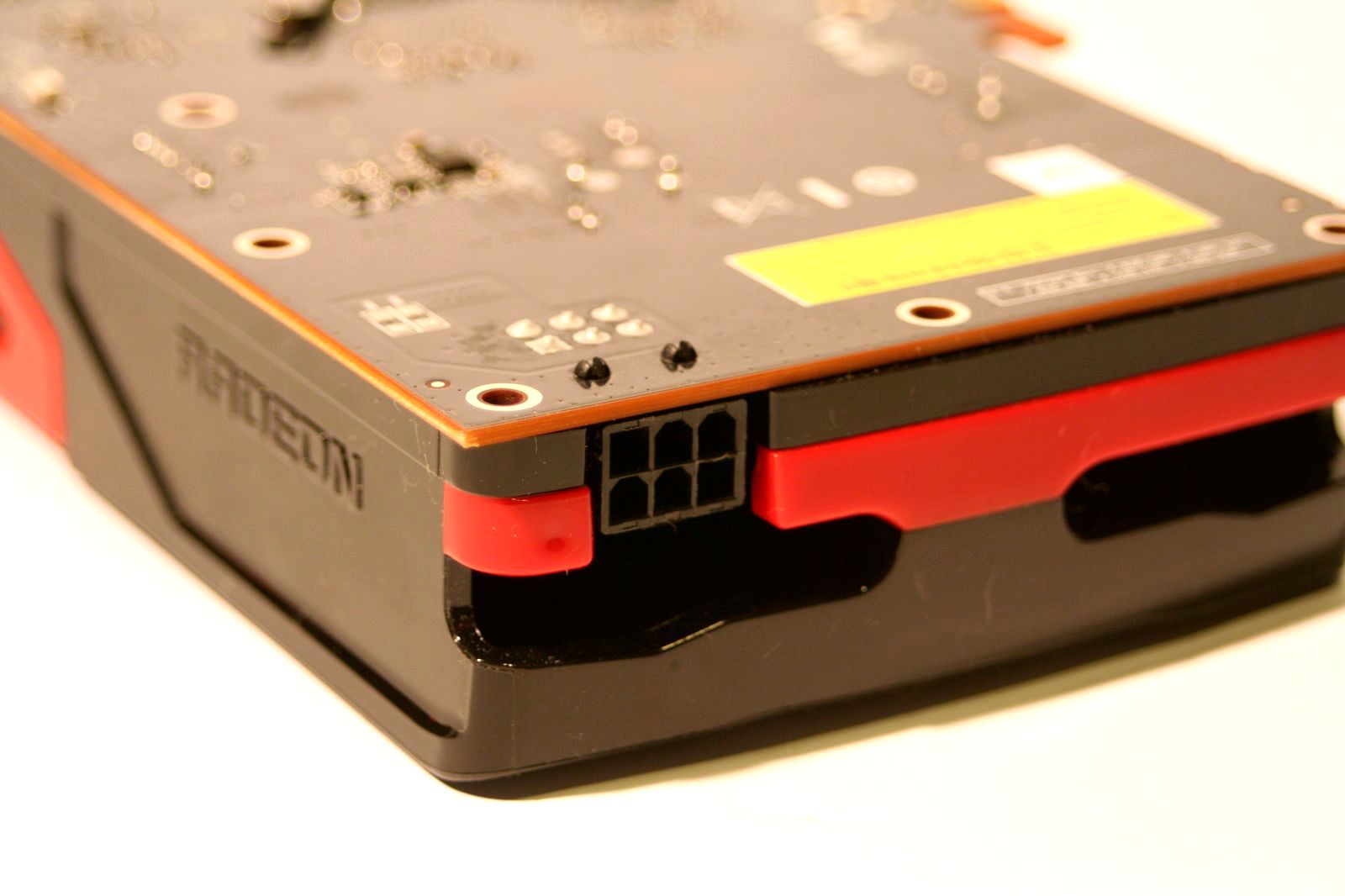

În versiunea de referinţă, AMD Radeon HD 7770 ocupă două slot-uri, iar bracket-ul conţine un port DVI, unui HDMI şi două miniDP, cărora li se adaugă fantele de evacuare, de dimensiunea unui slot întreg. Pentru alimentarea cu energie, modelul dispune de un conector cu şase pini.

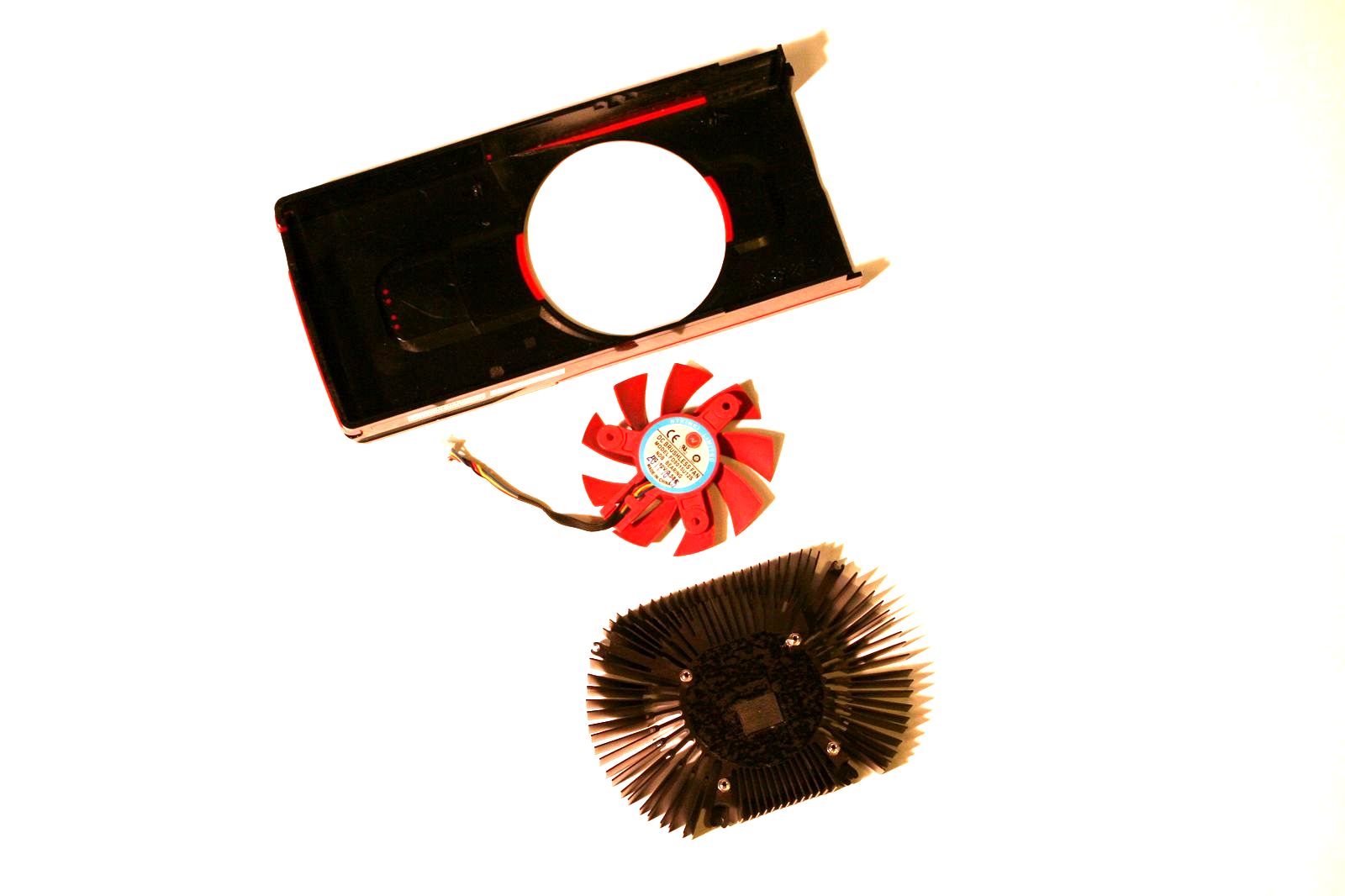

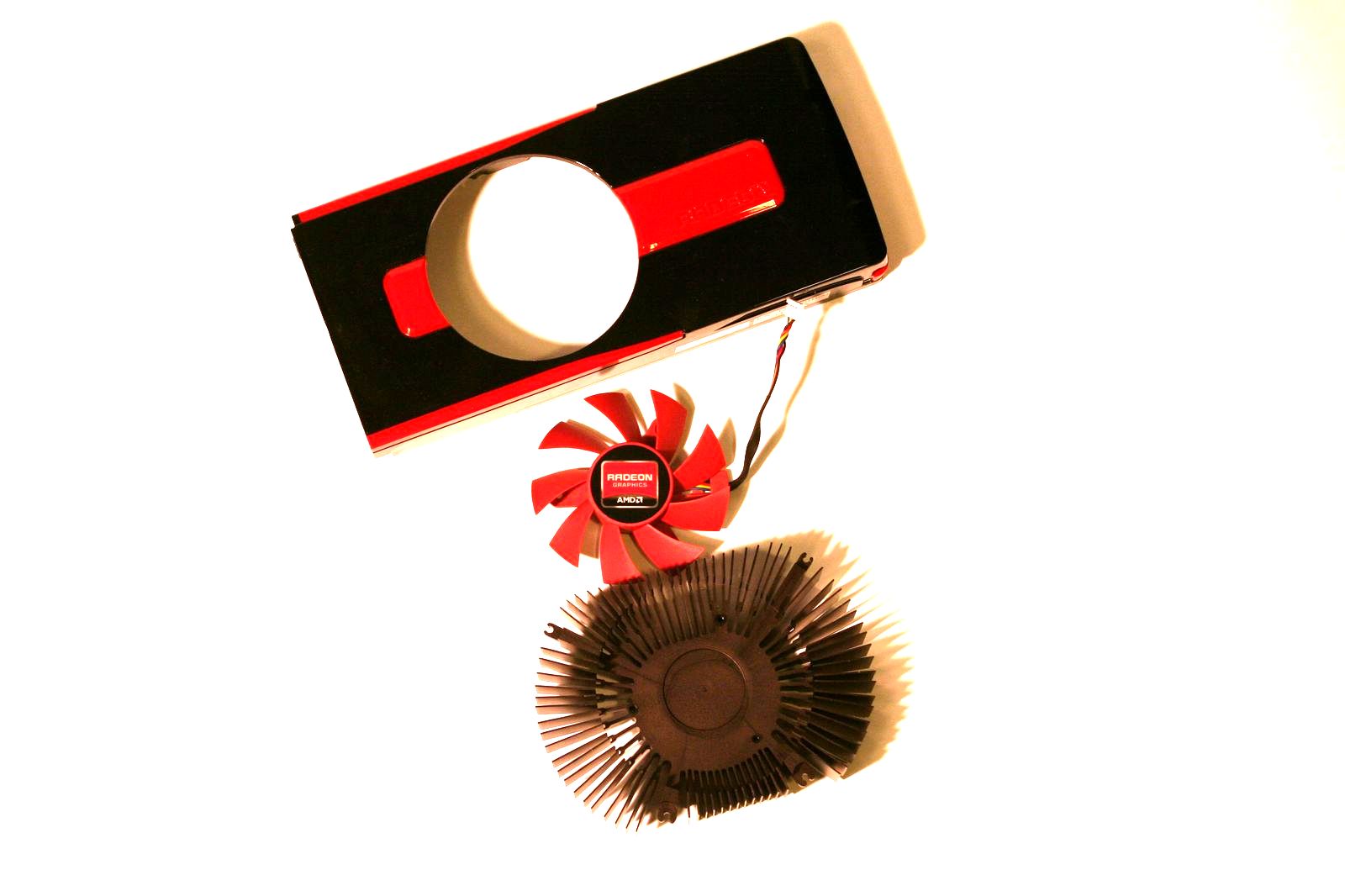

Soluţia de răcire este alcătuită dintr-un heatsink masiv pentru GPU, un ventilator clasic cu diametrul de 75mm şi o carcasă din plastic. VRM-ul şi chip-urile de memorie video nu au fost prevăzute cu heatsink-uri.

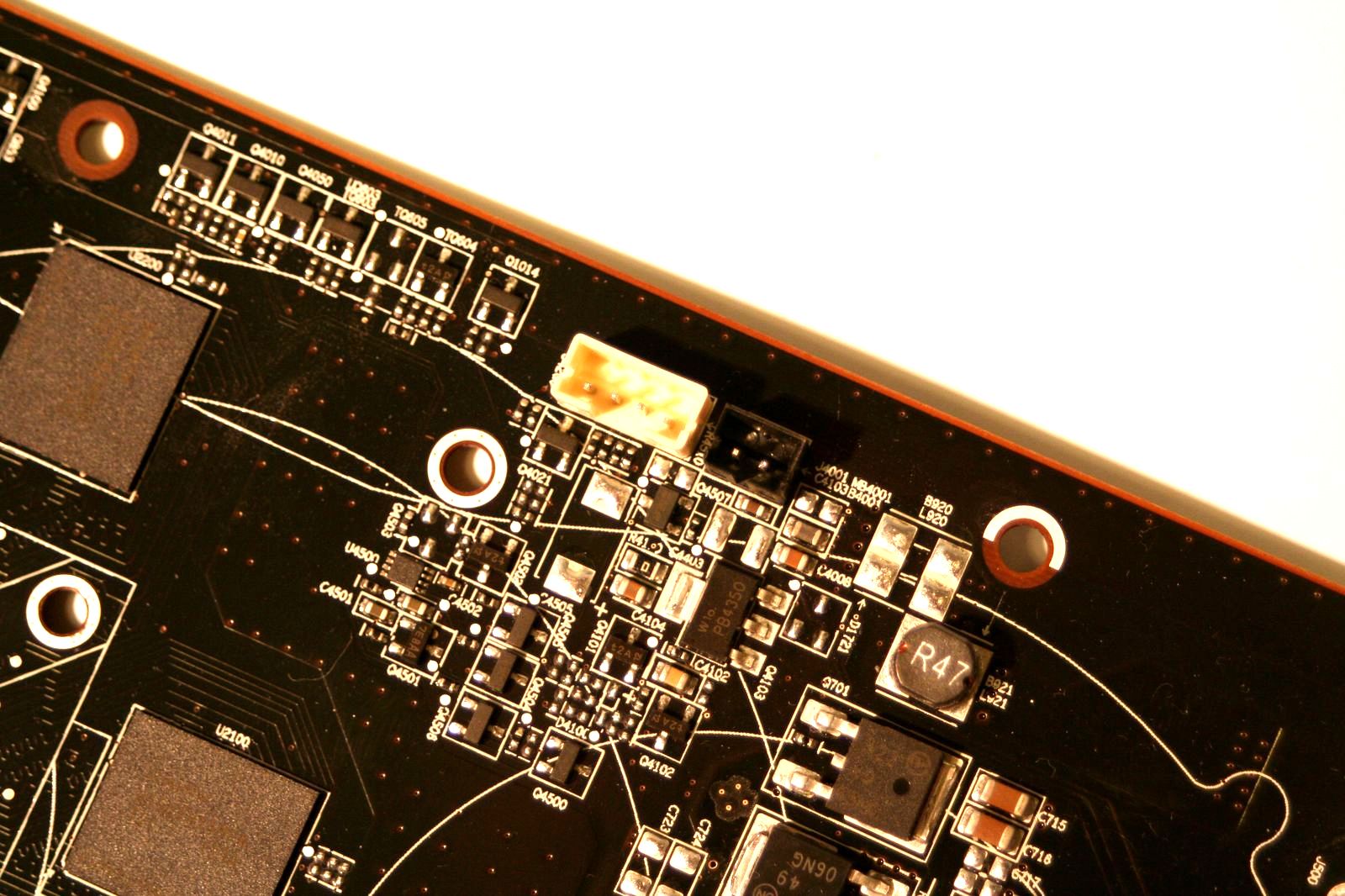

O surpriză plăcută este ventilatorul folosit, care foloseşte un conector cu patru pini, ceea ce înseamnă că este posibilă monitorizarea turaţiei. Totuşi, pe PCB se observă şi prezenţa unui conector cu doi pini.

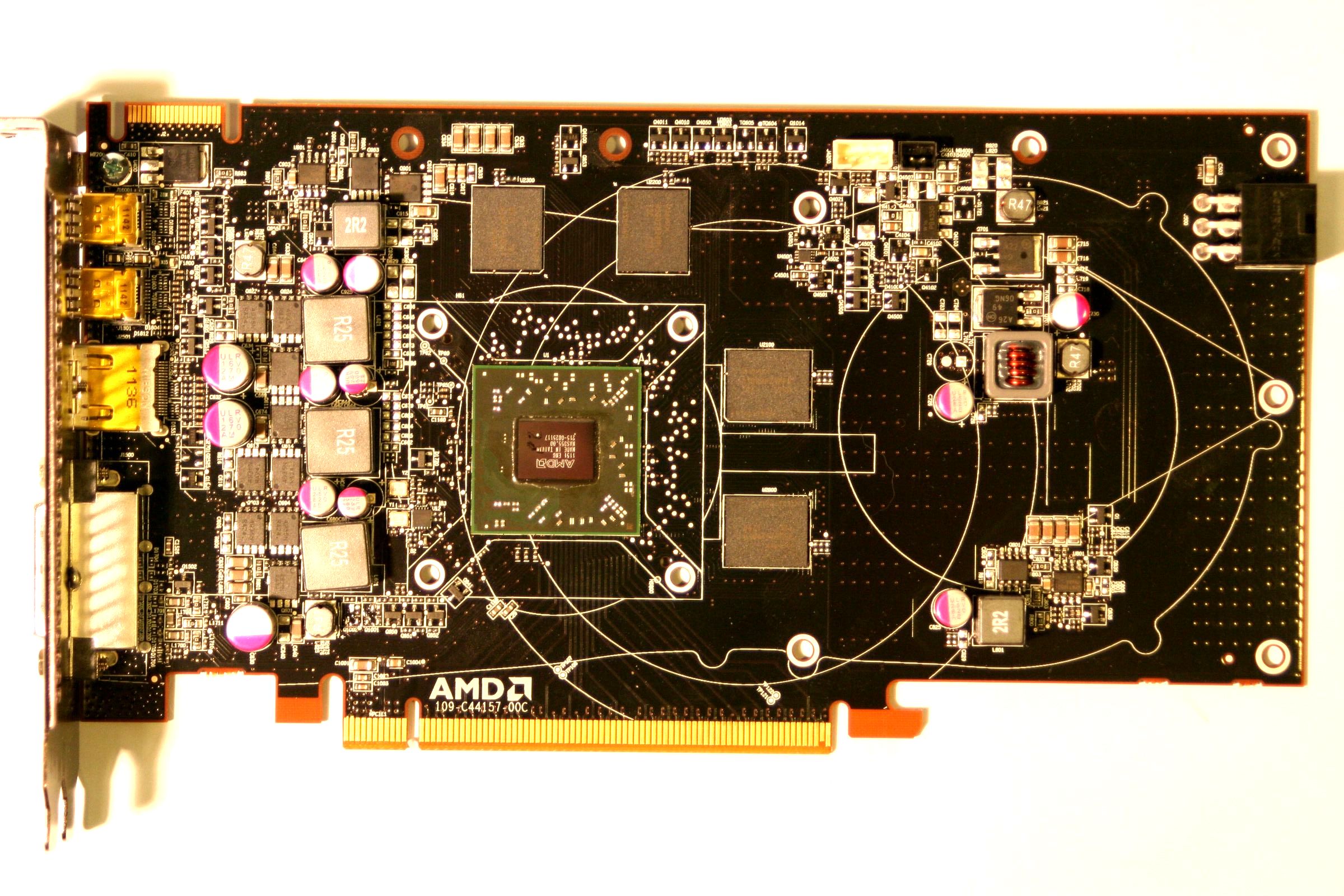

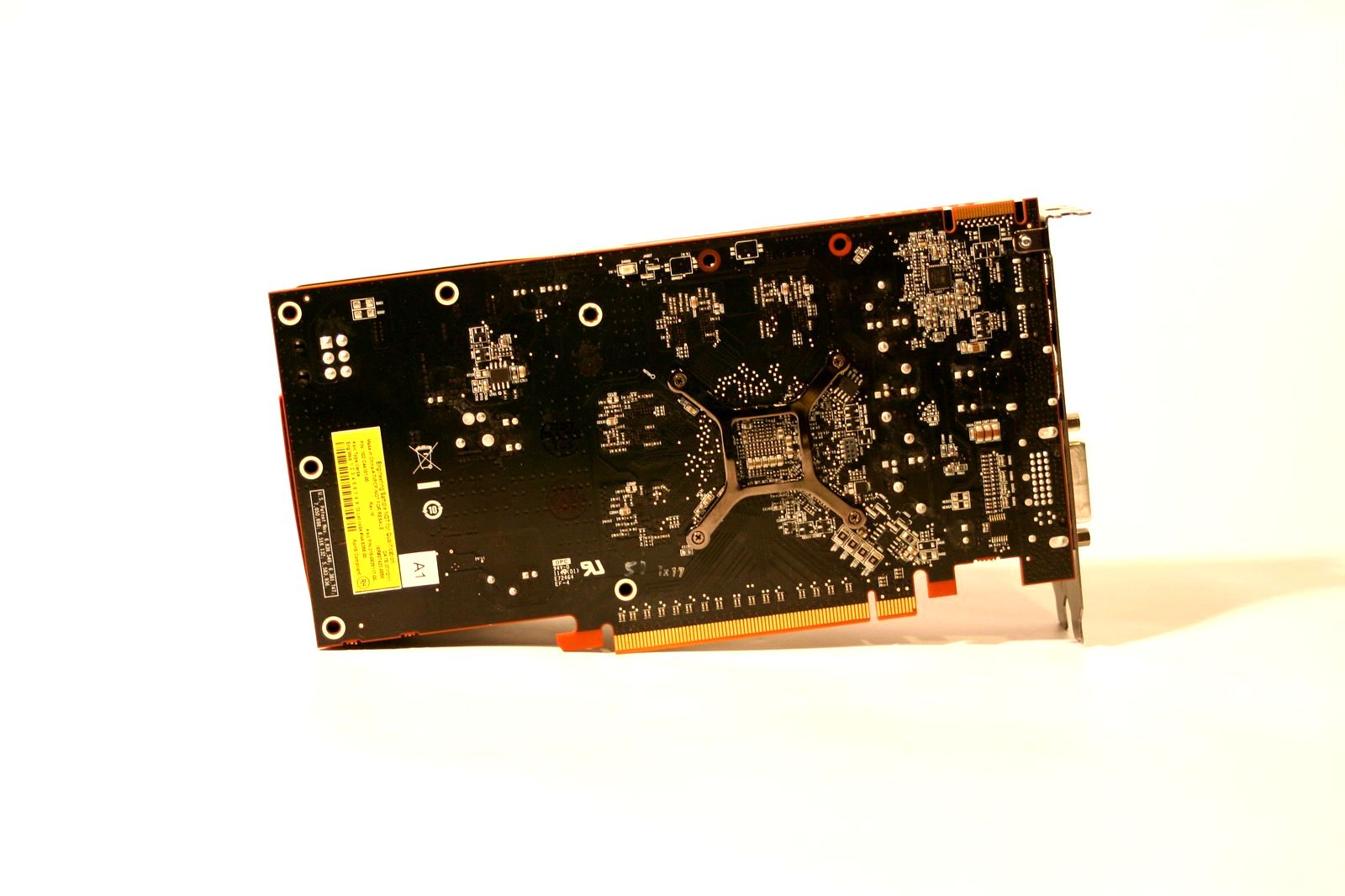

PCB-ul are dimensiunile 21×9.8 cm şi este destul de aerisit.

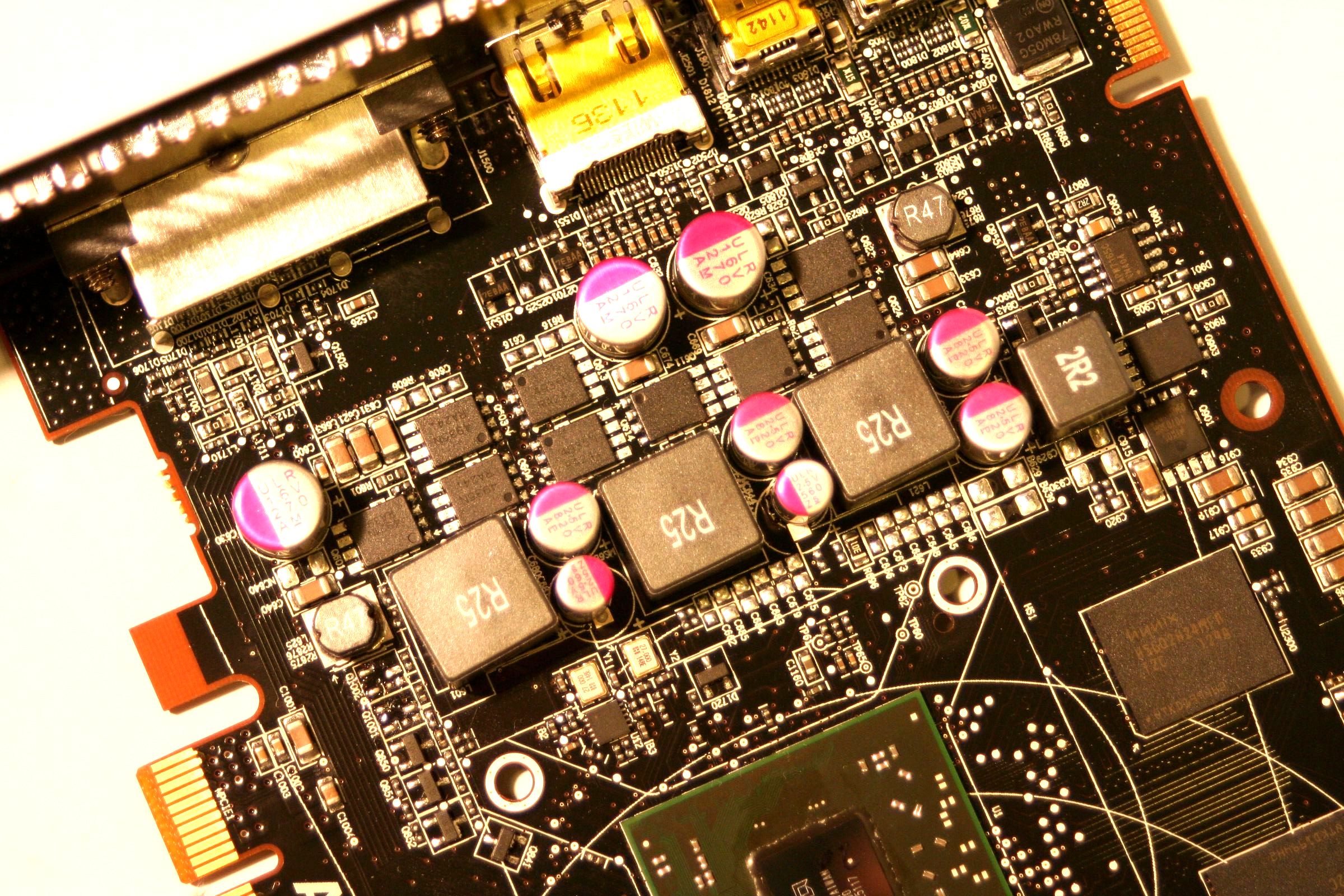

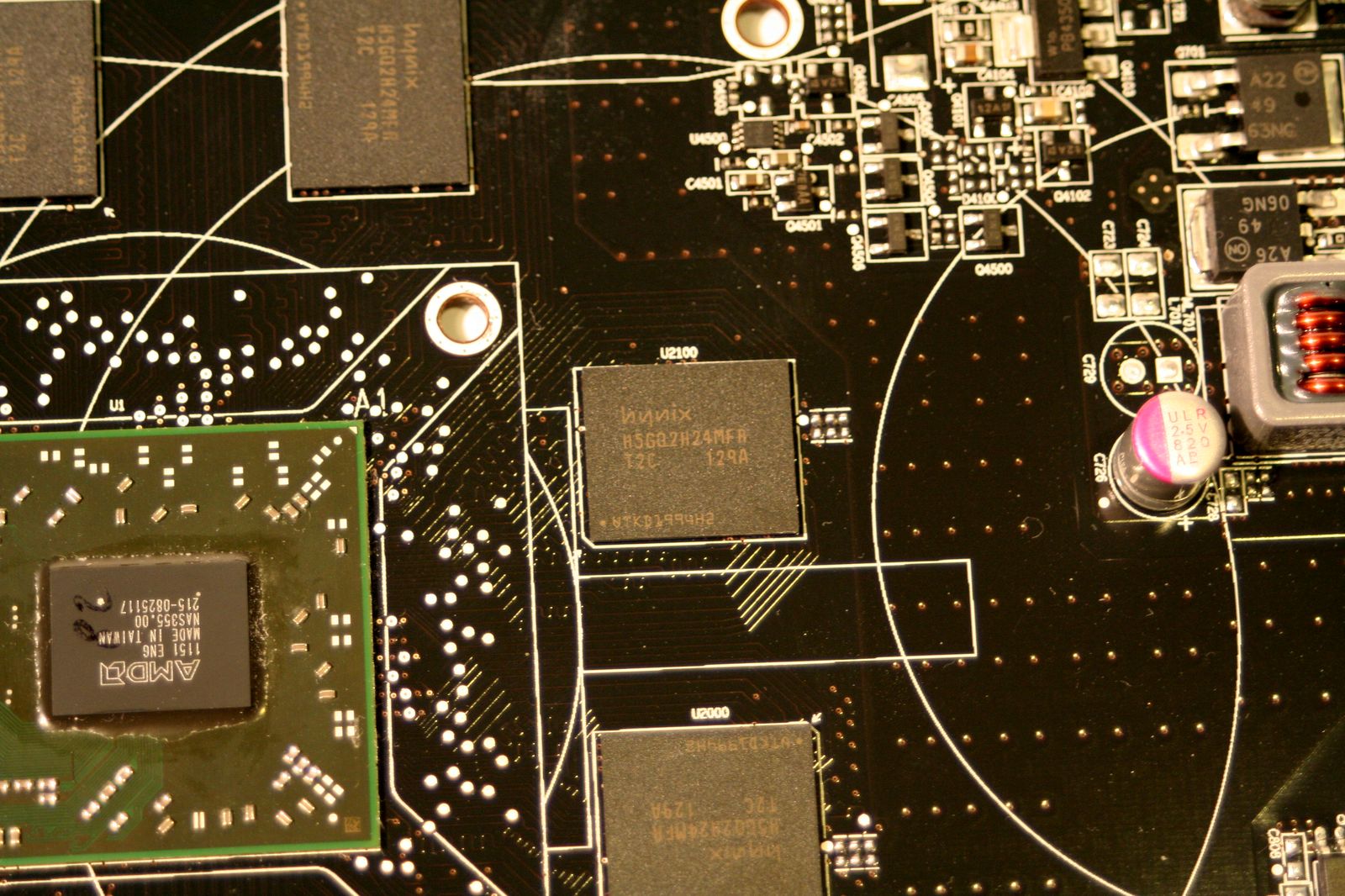

VRM-ul pentru GPU este alcătuit din numai trei stagii, cu câte trei tranzistori pe fiecare stagiu, iar cele patru chip-uri de memorie video sunt Hynix H5GQ2H24MFR-T2C.
