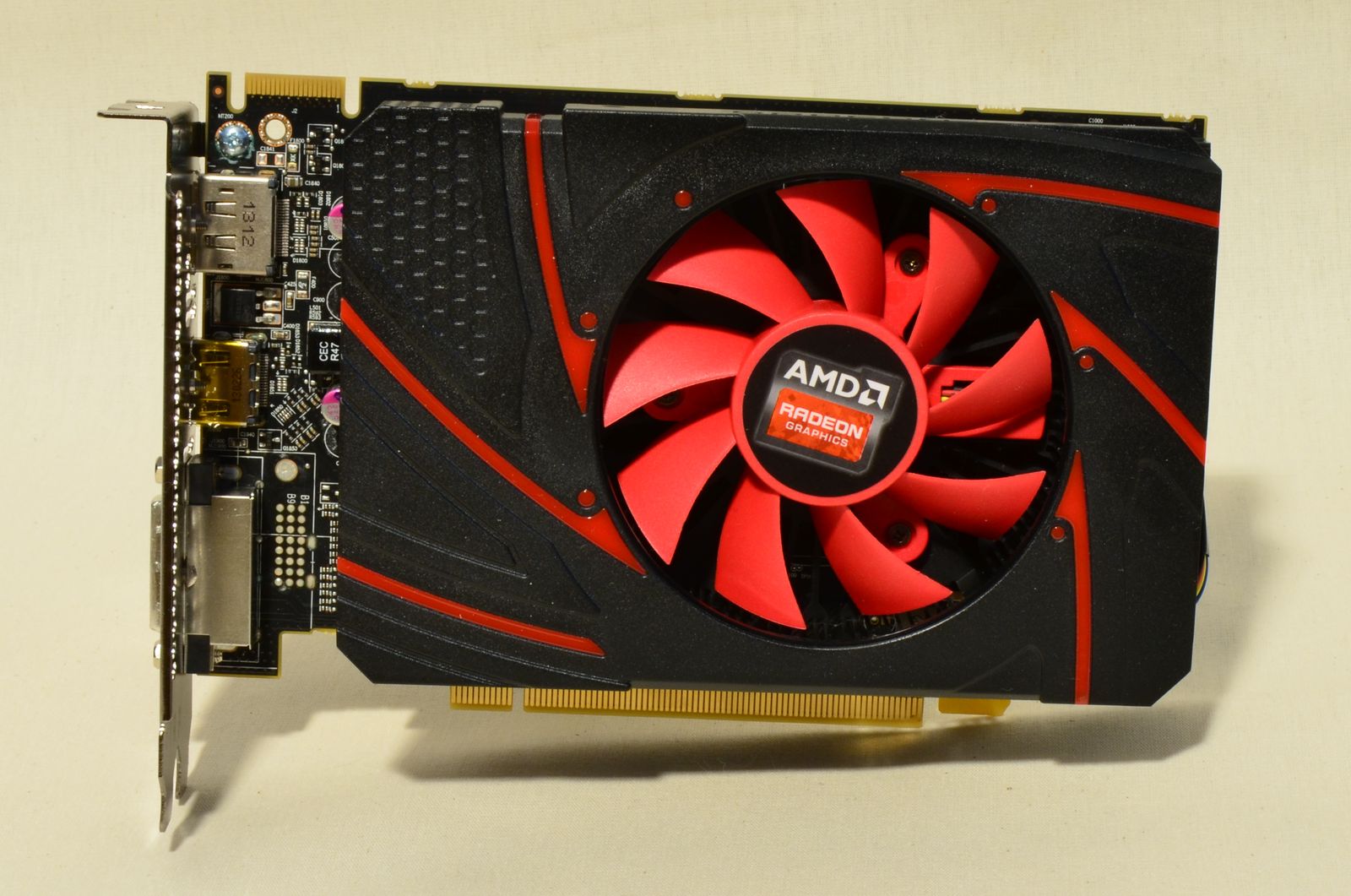

Cu o lungime de 17.3cm şi o lăţime de 9.8cm, Radeon R7 260 nu se poate lăuda cu vreun design deosebit, dar nici nu ne aşteptam la aşa ceva pentru acest segment de piaţă. În plus, probabil că aspectul simplu al plăcii se va dovedi o alegere inspirată pentru cea mai mare parte a utilizatorilor.

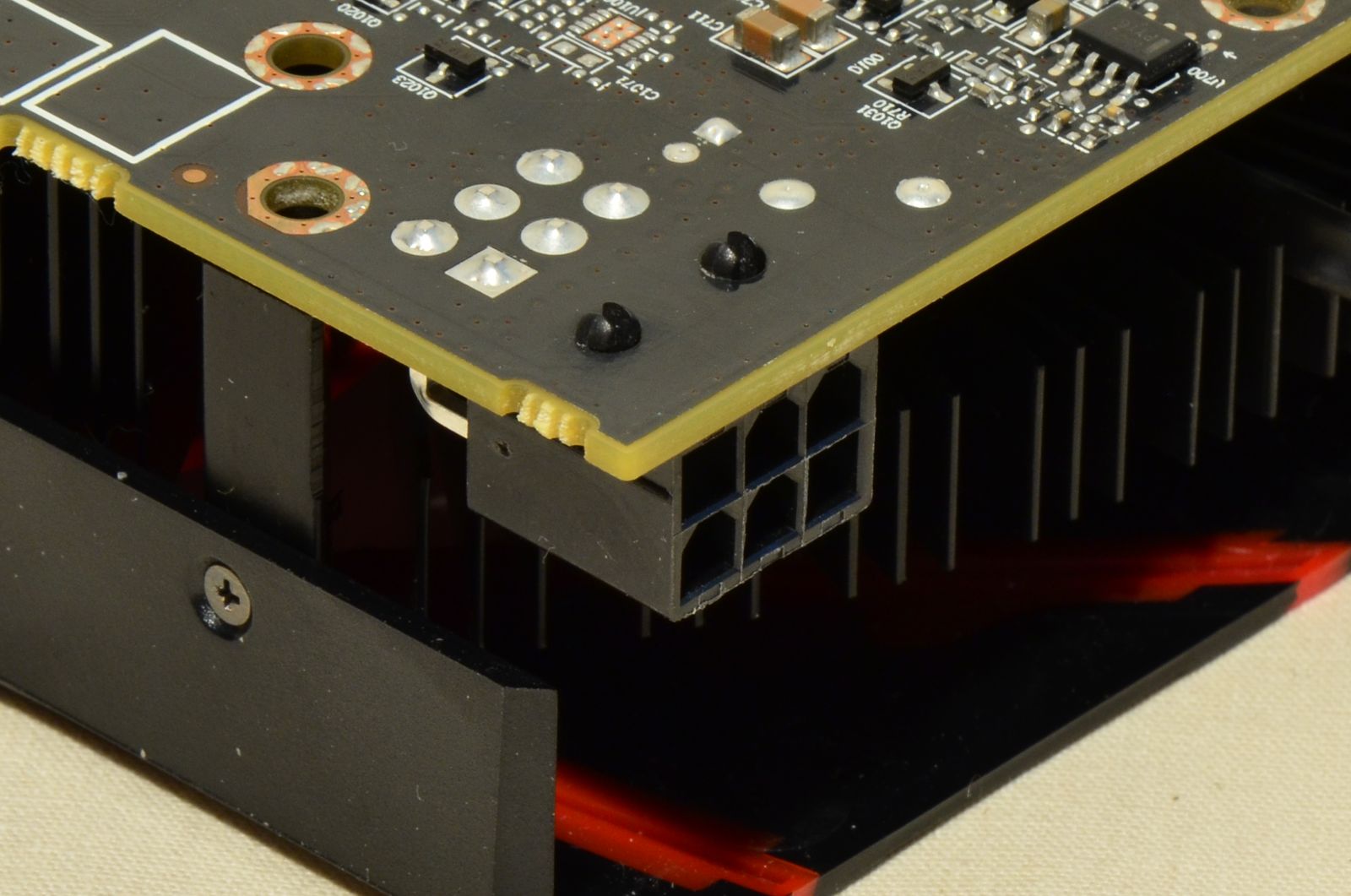

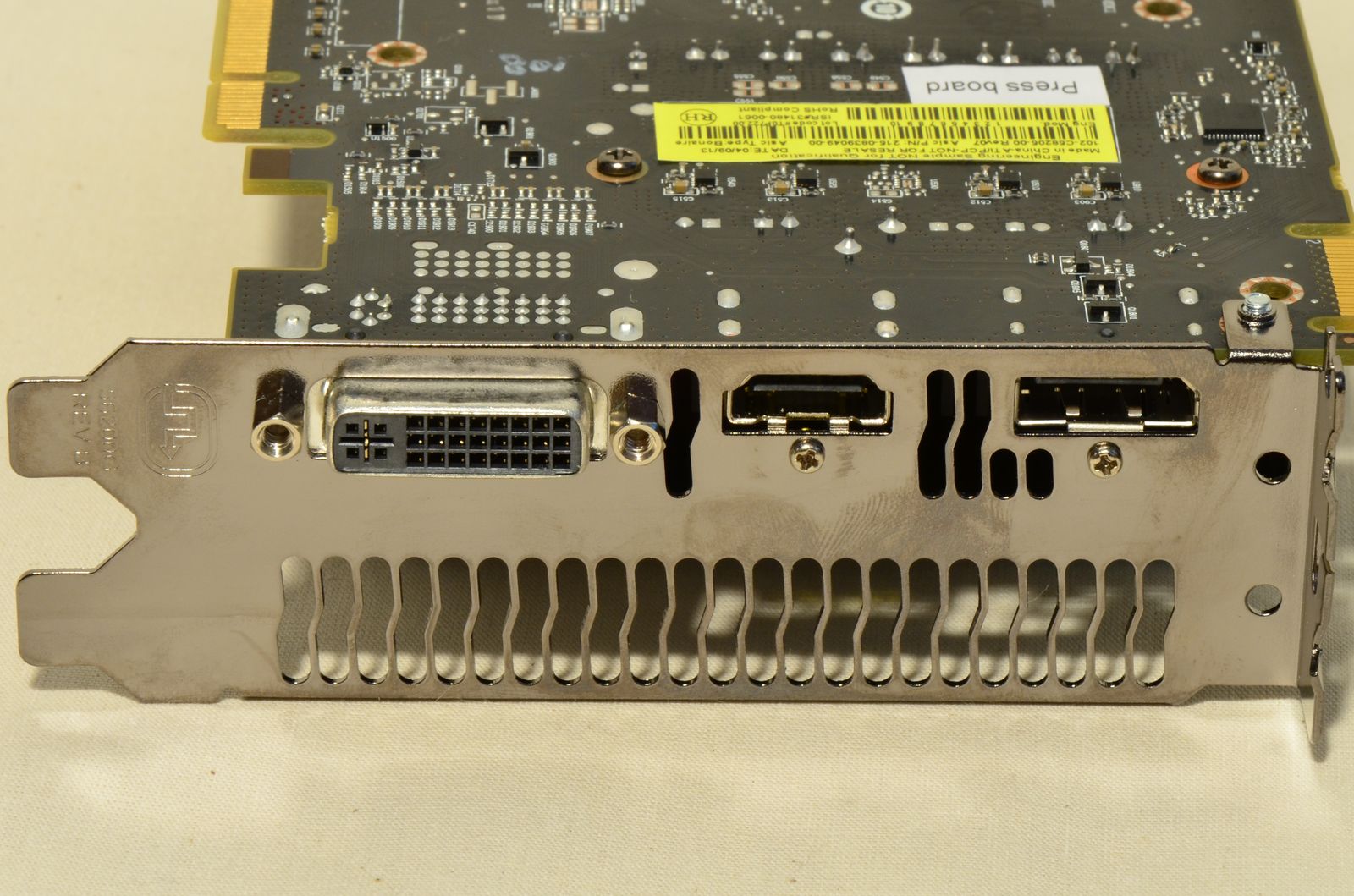

Bracket-ul dual-slot este prevăzut cu 3 conectori video: DVI-I, HDMI şi DisplayPort. Pentru alimentarea cu energie, este folosit un singur conector cu 6 pini.

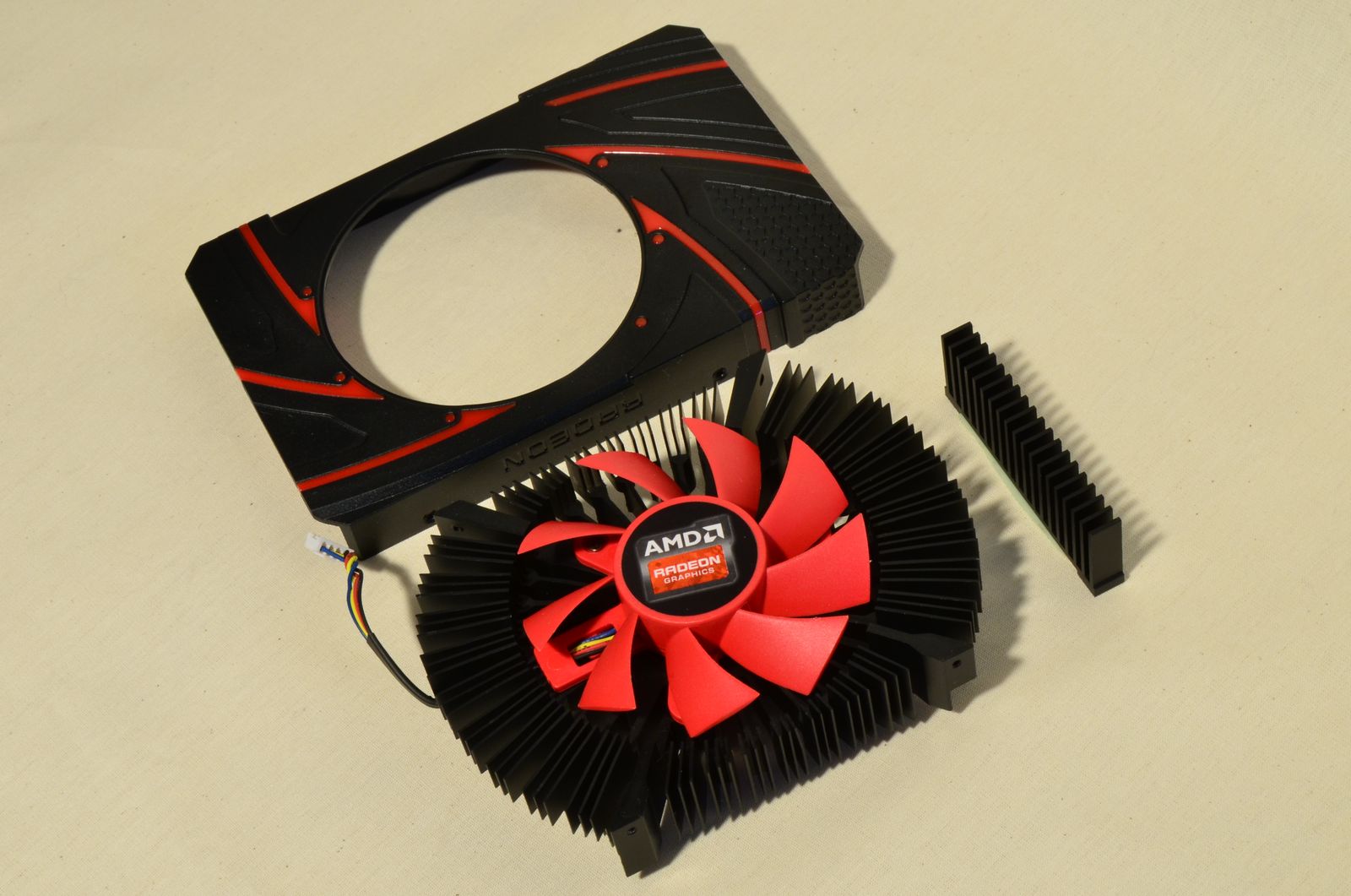

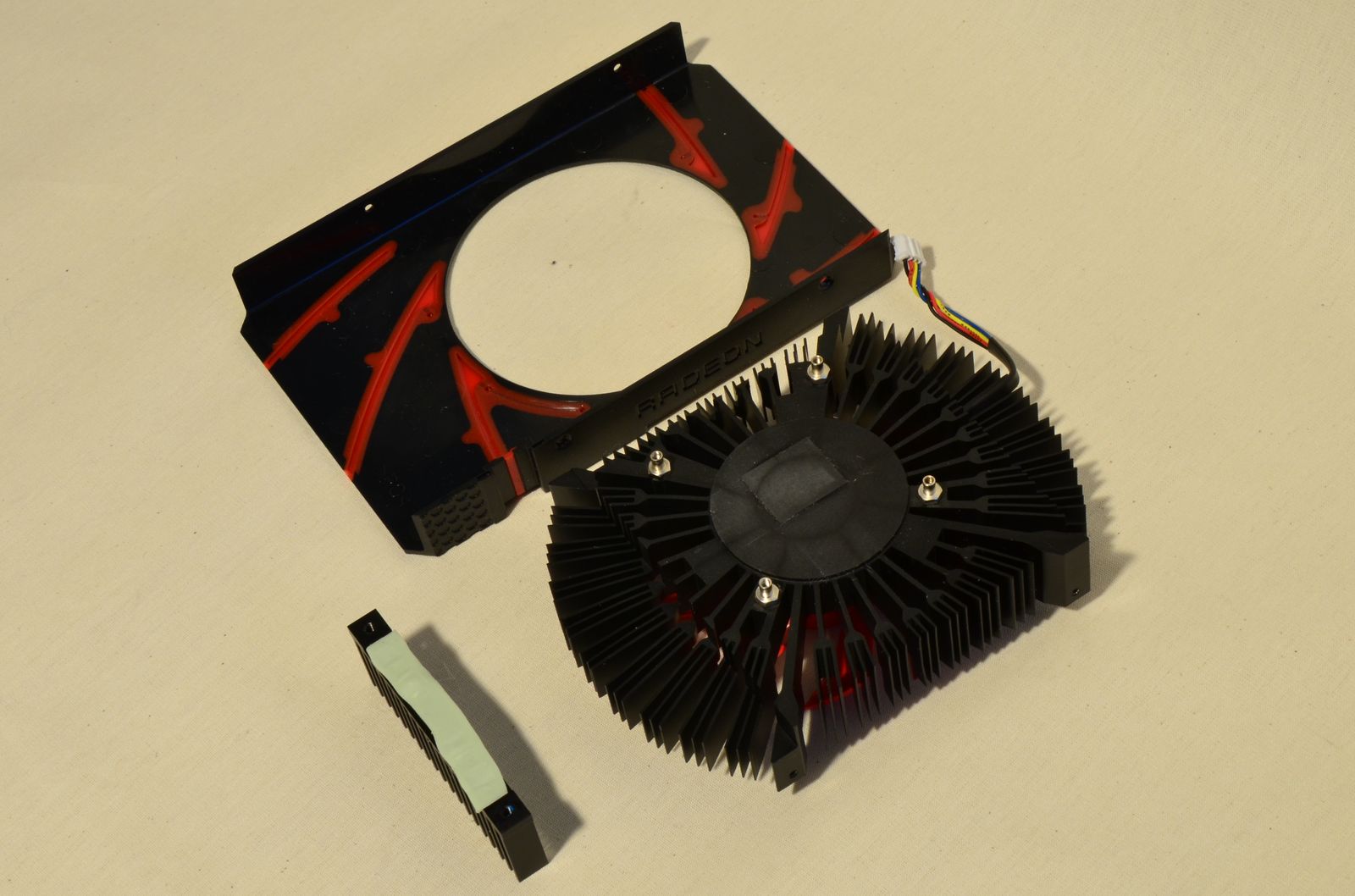

Cooler-ul se bazează pe un heatsink simplu, dar destul de mare, pentru PCB şi unul de dimensiuni reduse pentru VRM. Fluxul de aer este asigurat de un ventilator clasic cu diametrul de 75mm, iar întreaga tărăşenie este mascată de o ramă din plastic negru-roşu.

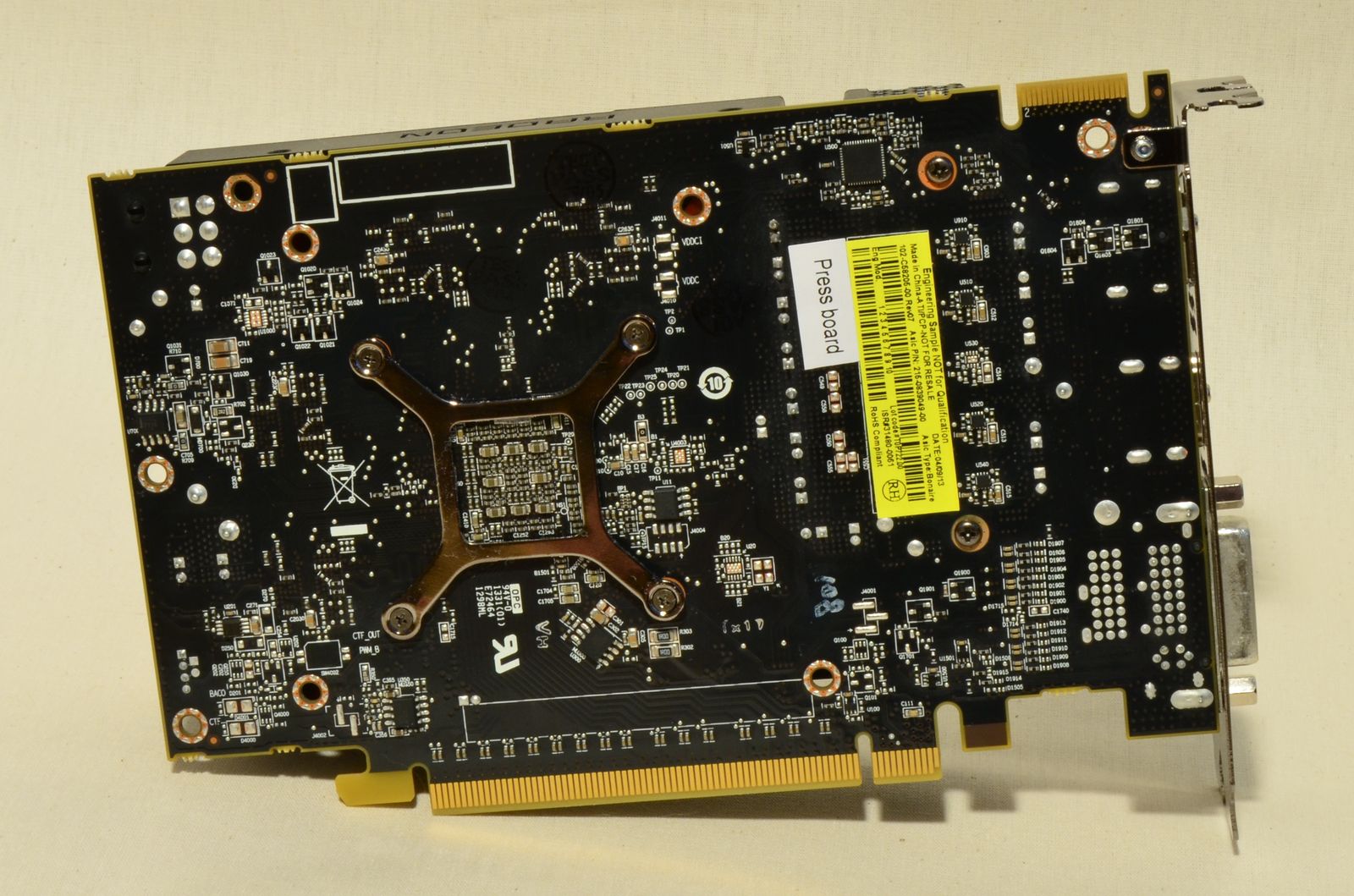

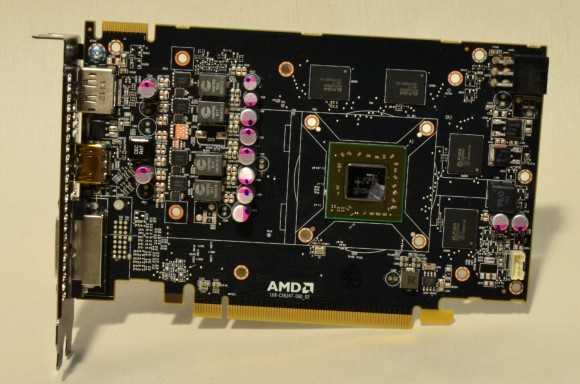

PCB-ul este cel care dă dimensiunile plăcii, fiind lung de 17.3cm şi lat de 9.8cm. Conform aşteptărilor, acesta este simplist şi drept urmare aerisit.

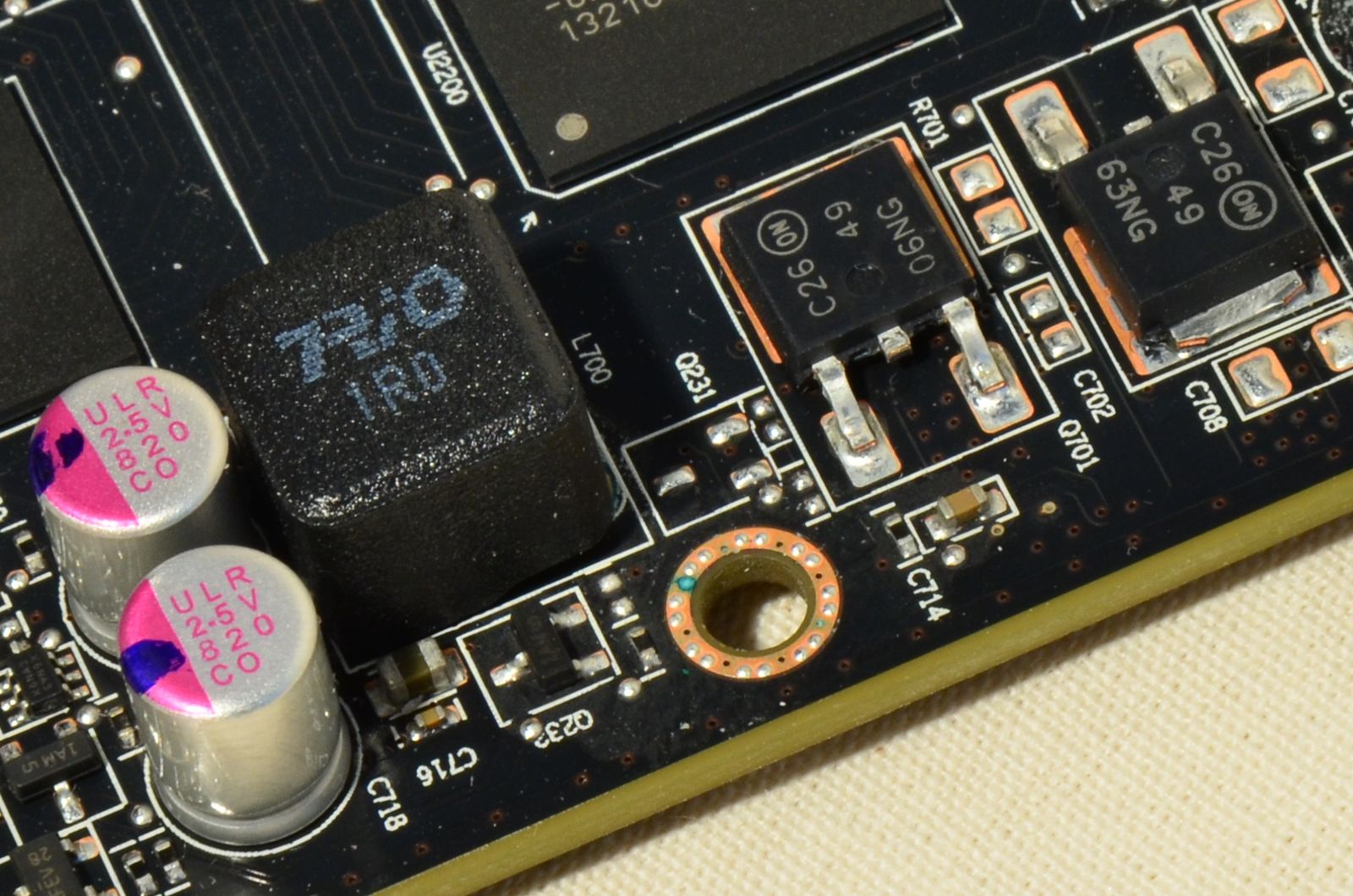

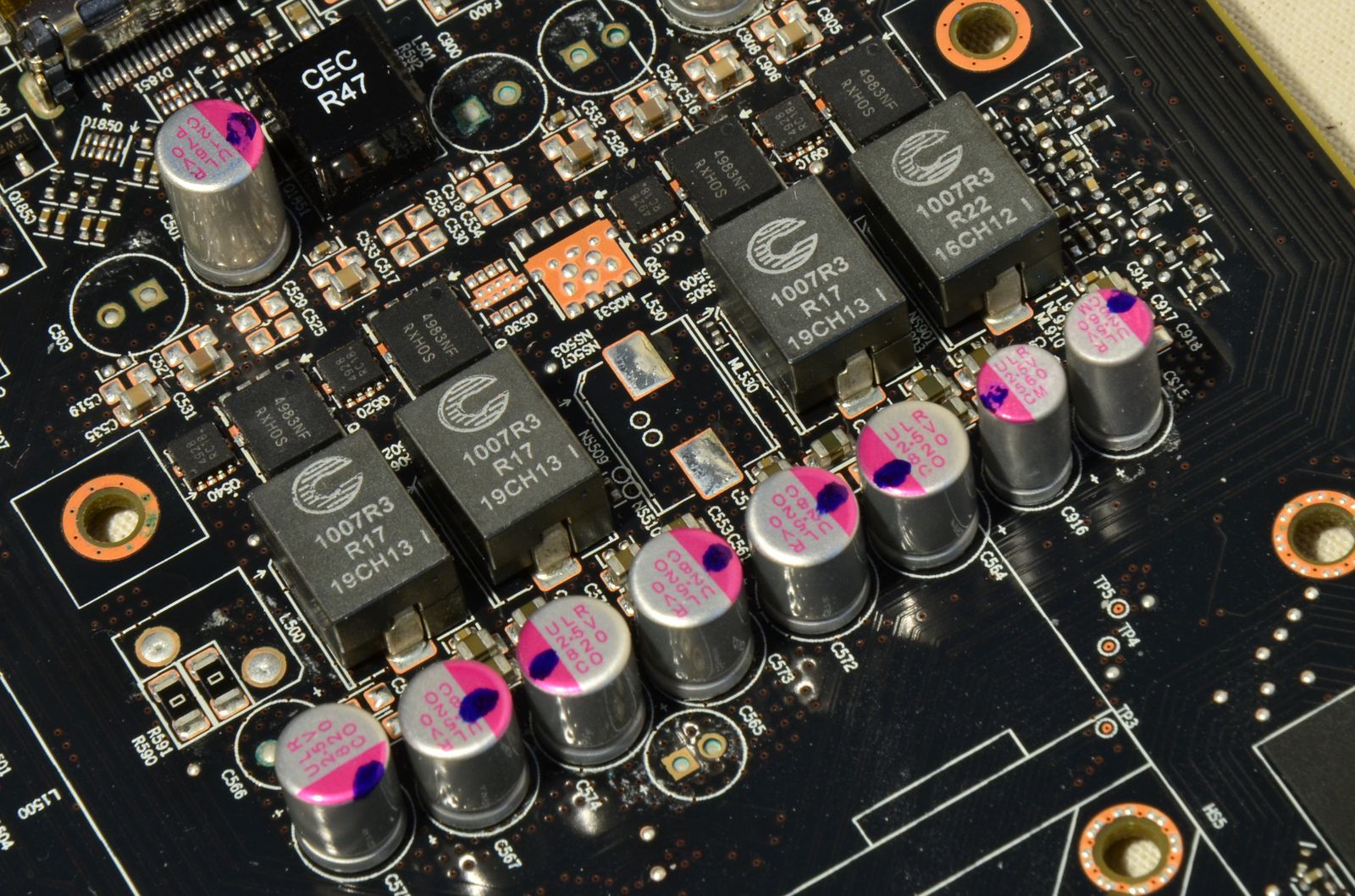

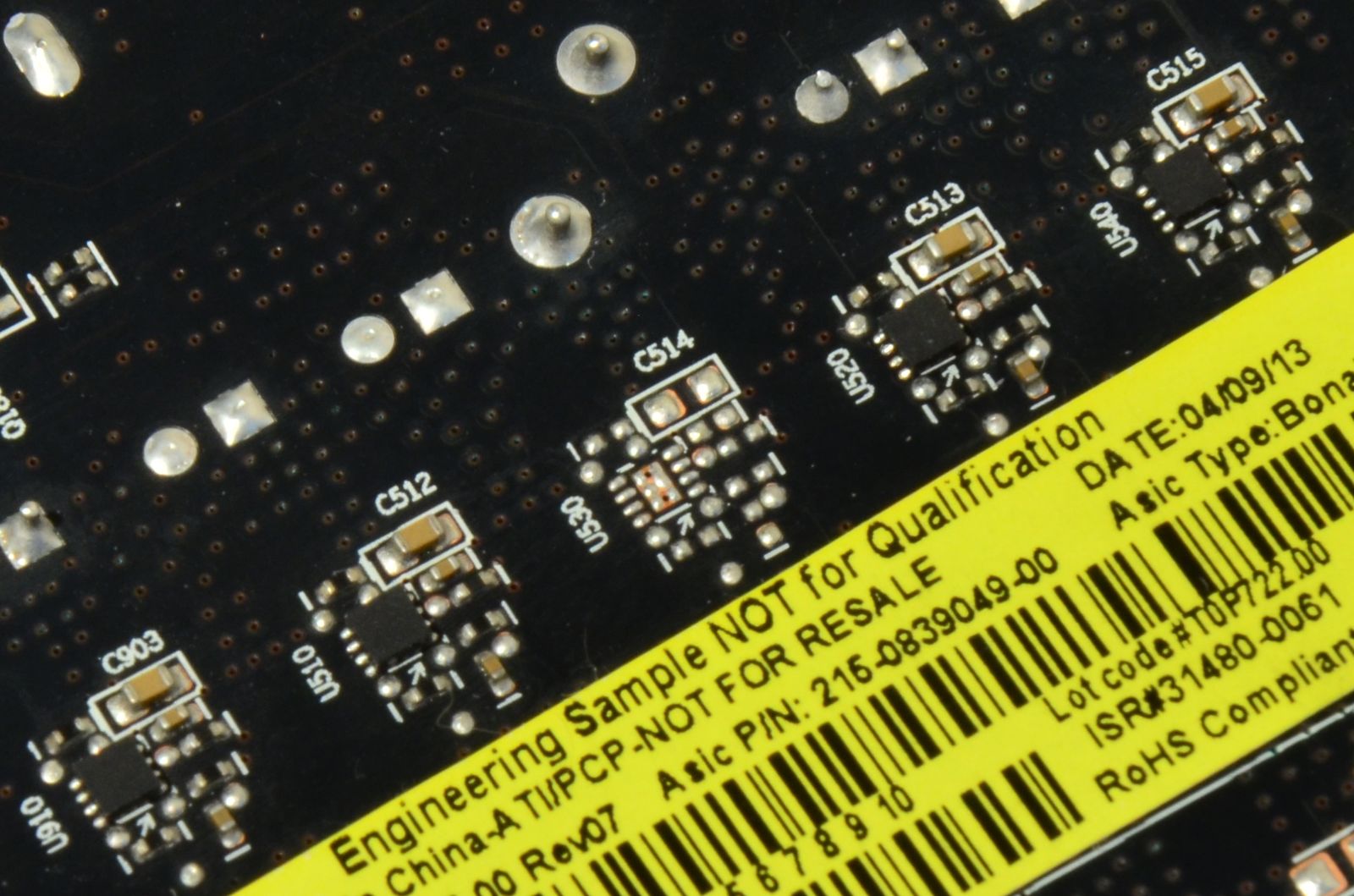

VRM-ul este alcătuit din 4 stagii pentru GPU (care are componente şi pe spatele PCB-ului) şi 1 stagiu pentru chip-urile de memorie video.

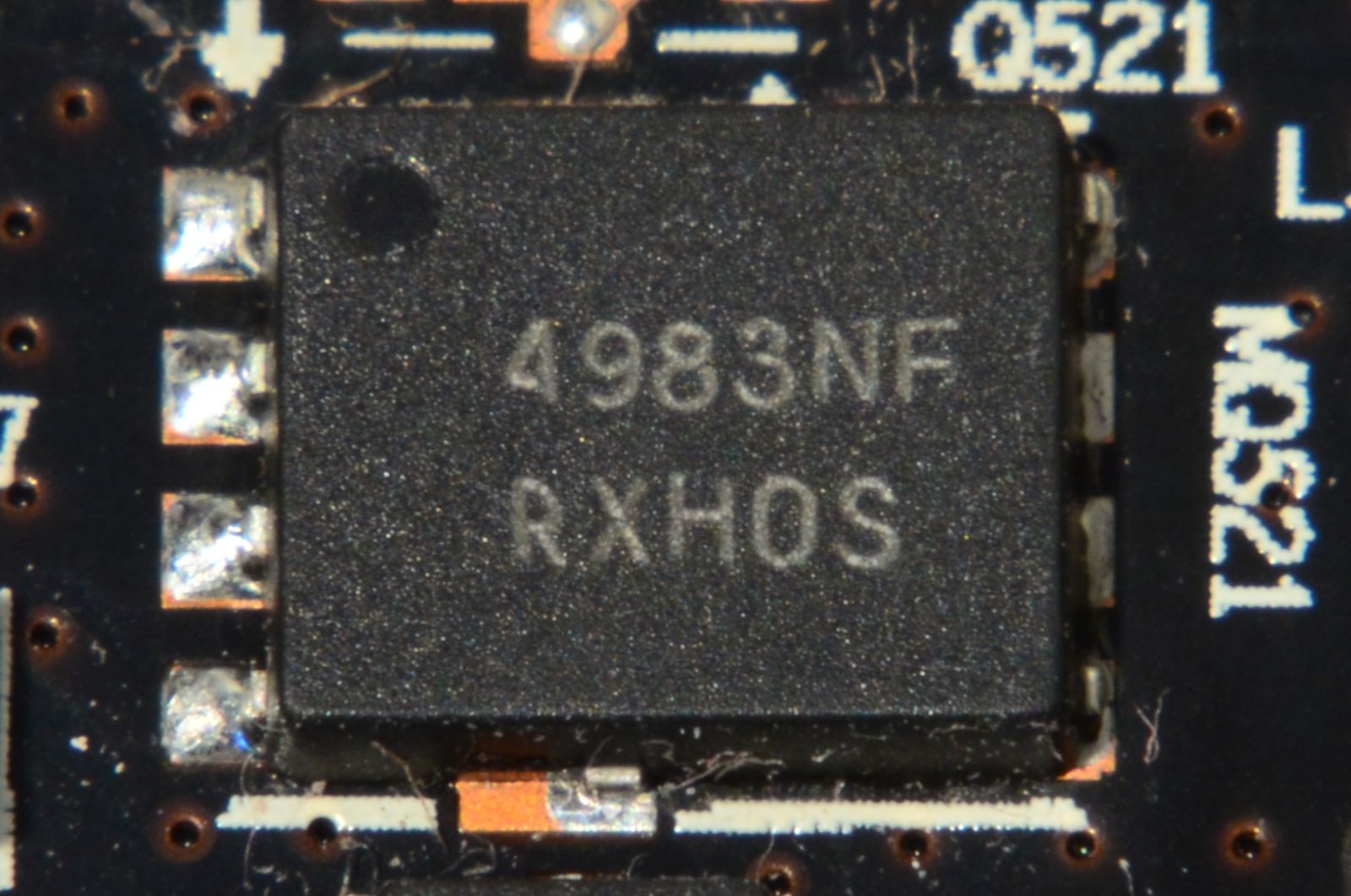

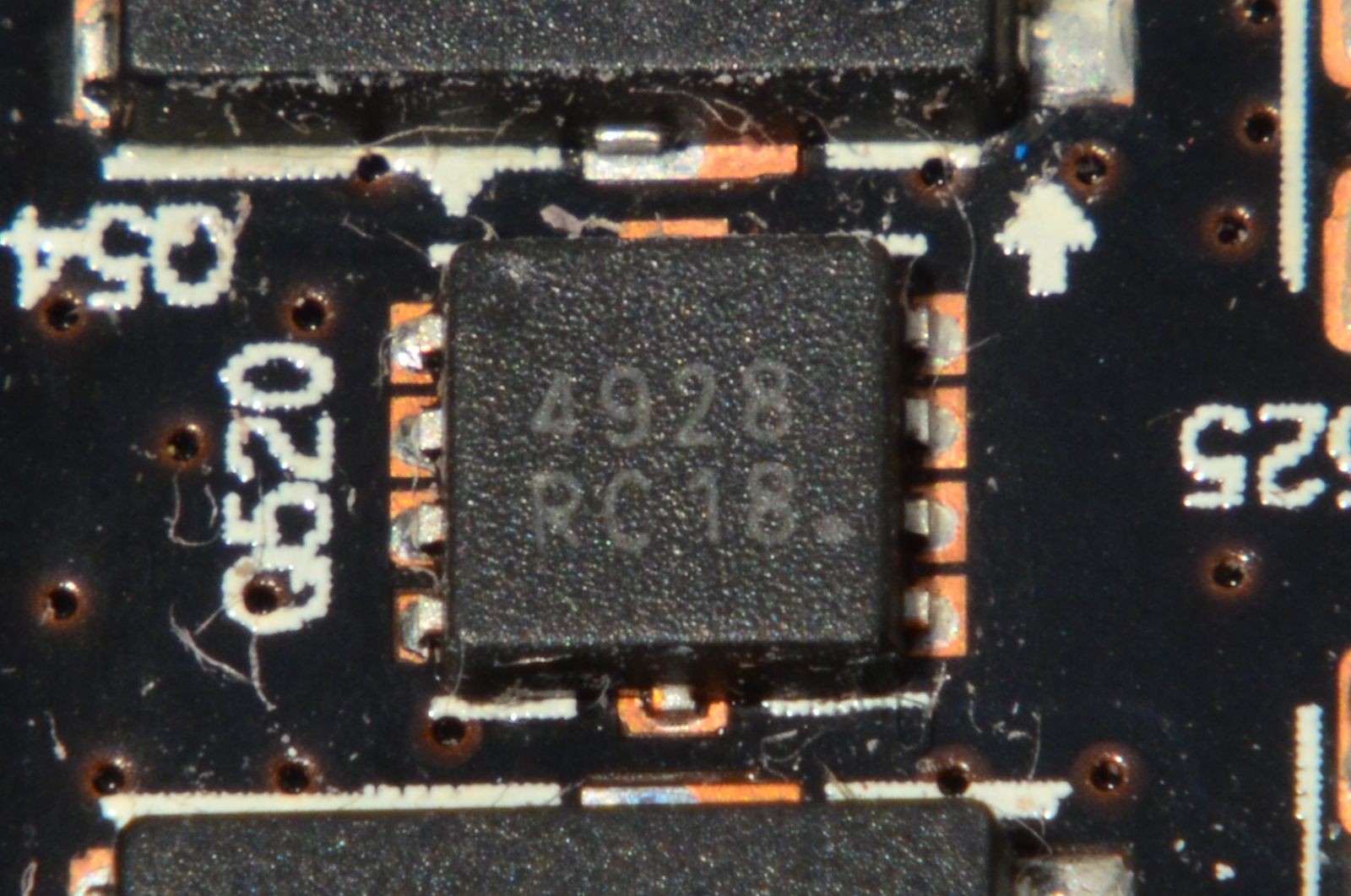

Pentru realizarea stagiilor aferente nucleului grafic, au fost folosiţi tranzistor MOSFET NTMFS4983NF şi NTTFS4928N produşi de ON Semiconductor.

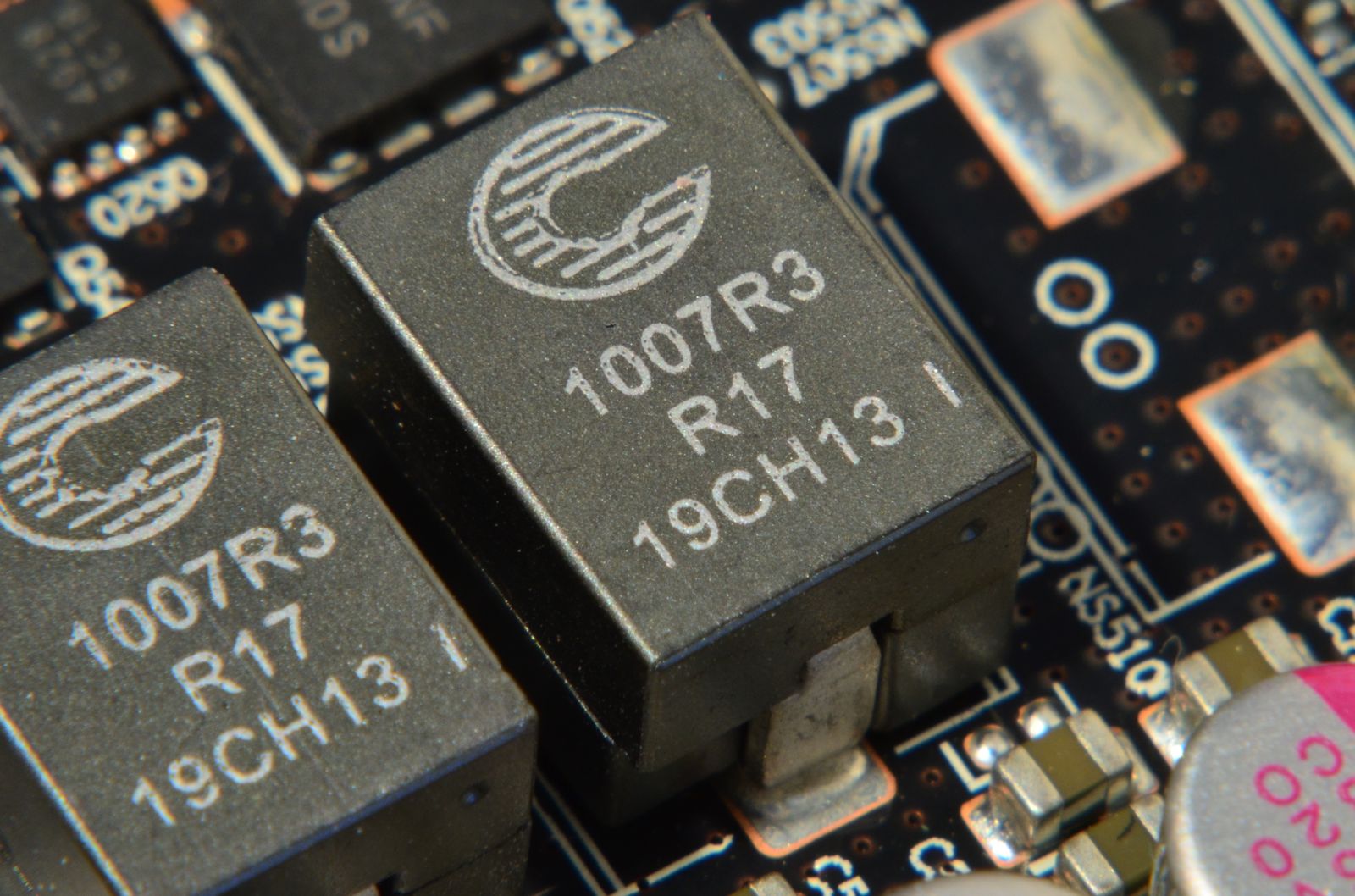

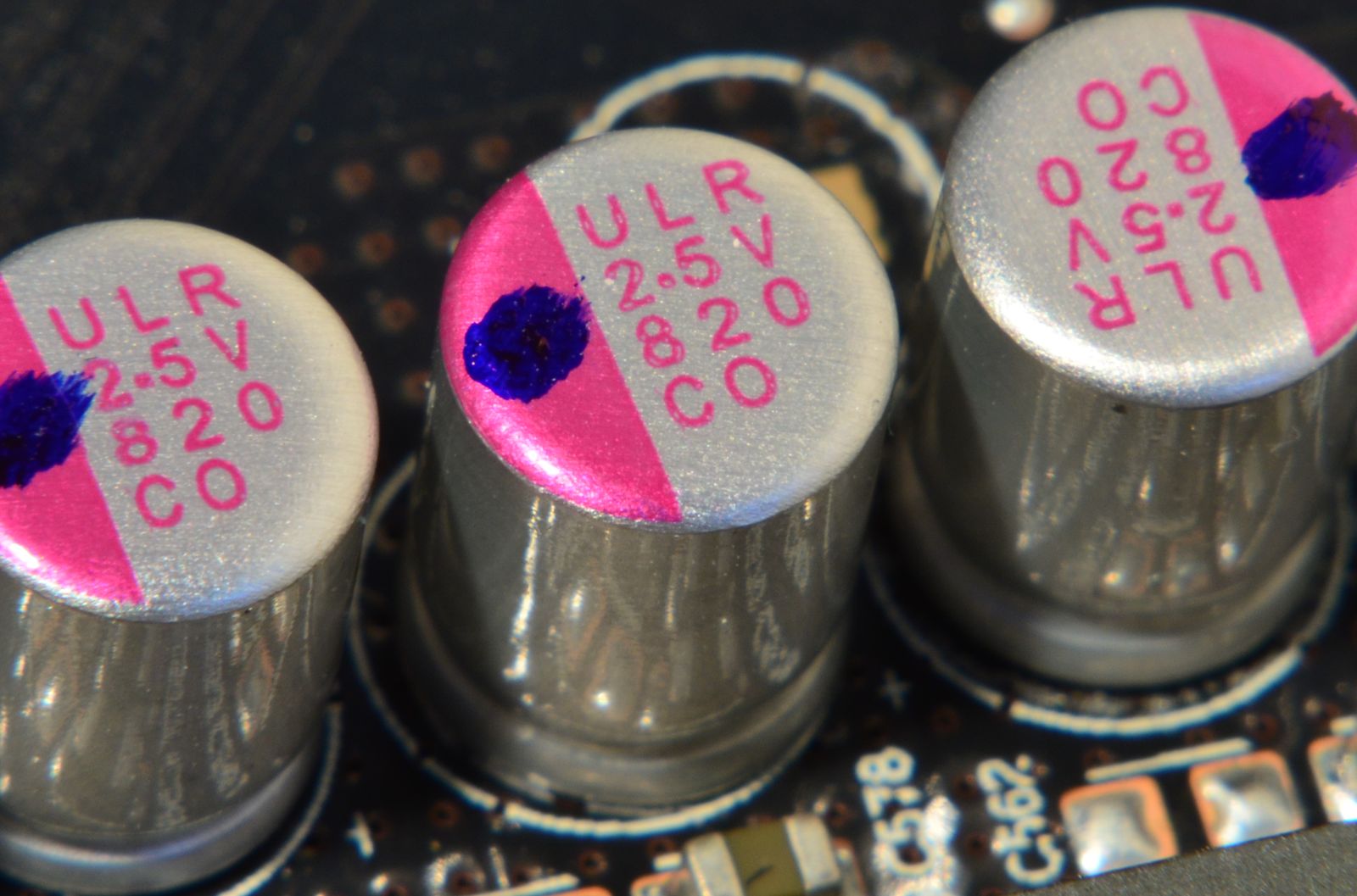

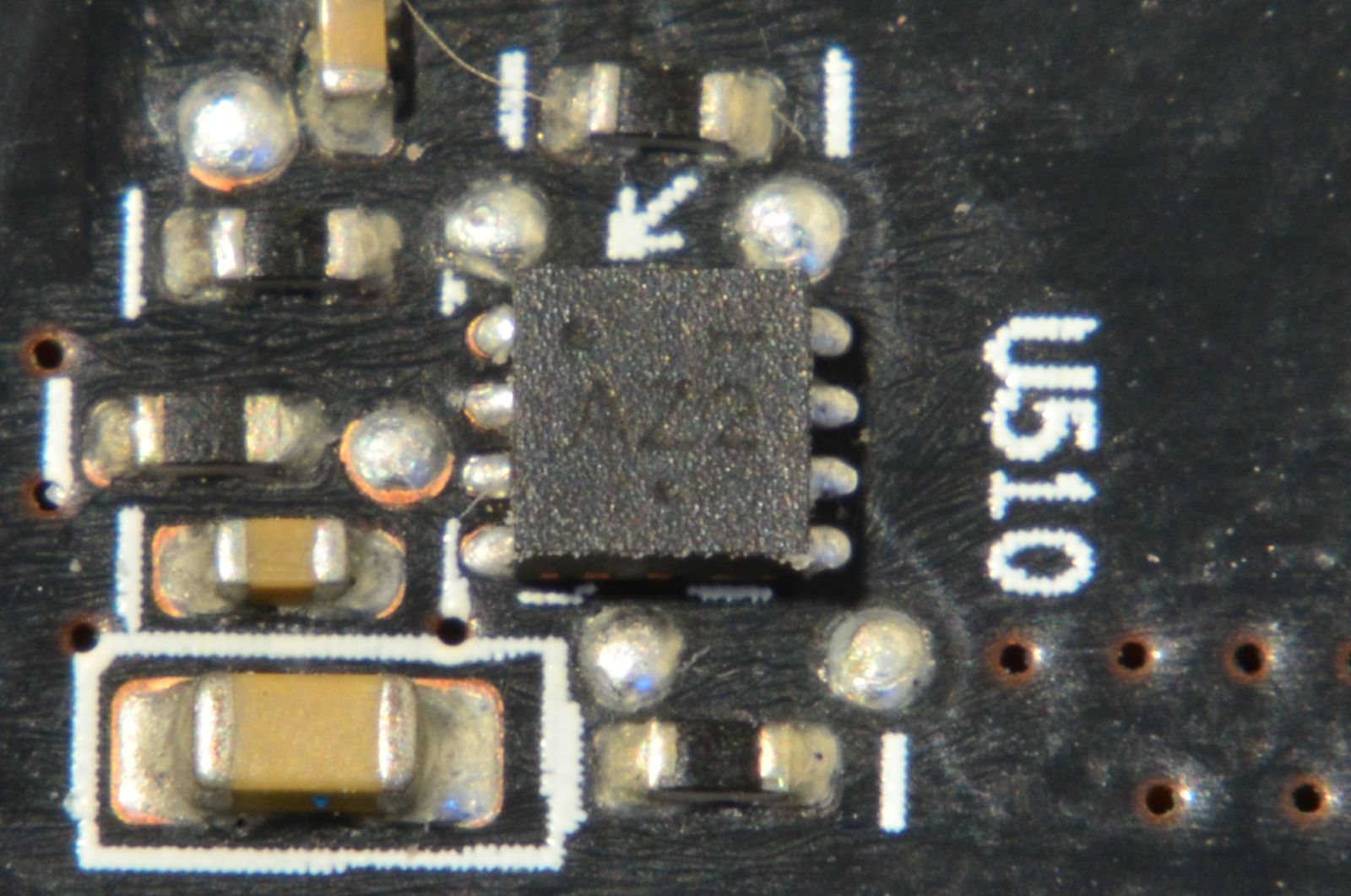

Aceştia sunt acompaniaţi de bobine Coitronix şi condensatori solizi, iar controller-ul este un NCP61022, de asemenea produs de ON Semiconductor.

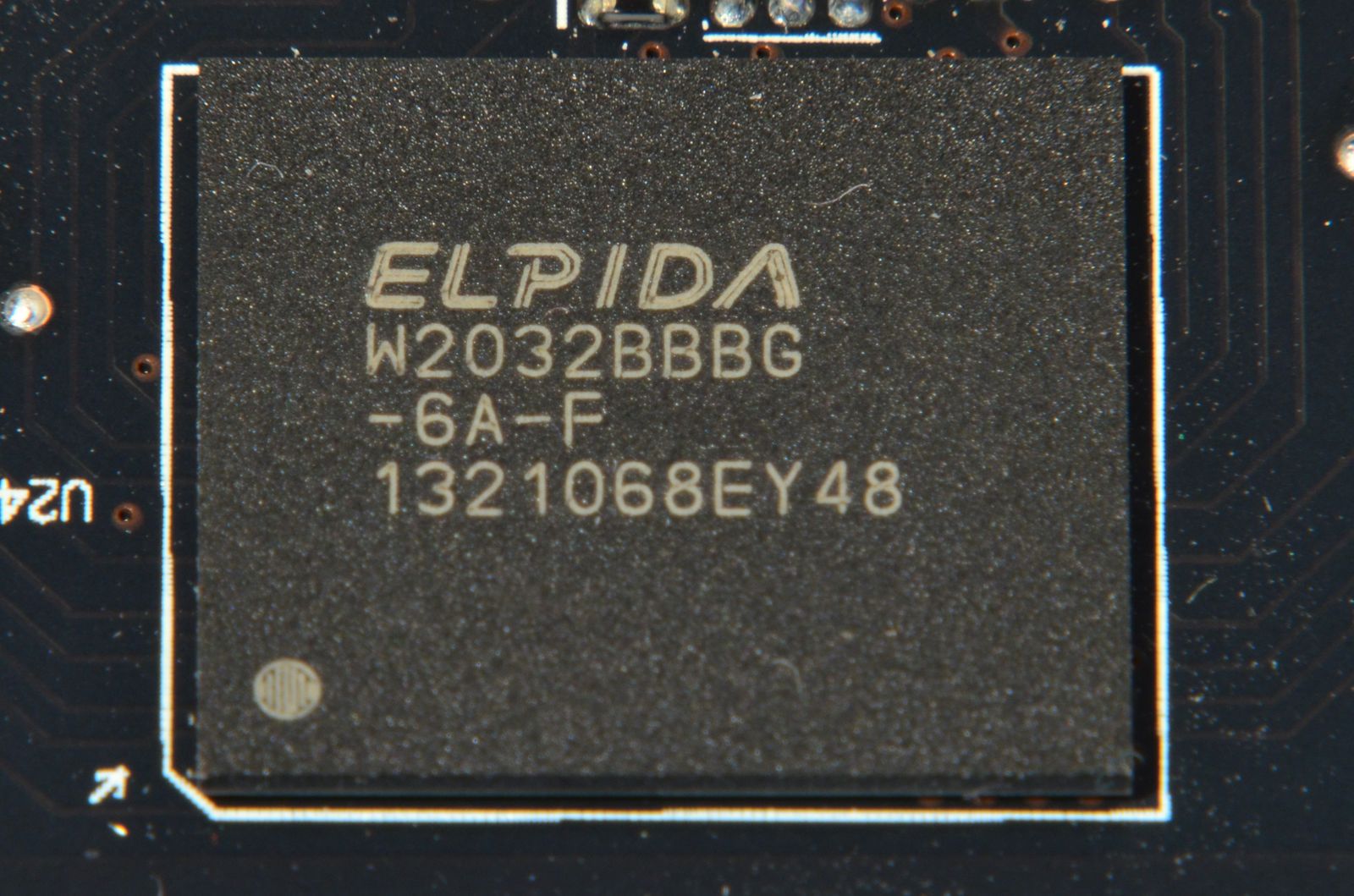

În sfârşit, cele 4 chip-uri de memorie video GDDR5 sunt Elpida W2032BBBG-6A-F.
