În condiţiile în care unii producători de seamă încă mai folosesc heatsink-uri fixate cu push-pins pe plăcile de bază accesibile, vă daţi seama cât de mare mi-a fost mirarea să văd că ASRock au preferat 4 şuruburi cu arc. Acestea fixează atât heatsink-ul de pe chipset, cât şi cel de pe VRM.
După înlăturarea lor, PCB-ul poate fi analizat mai în detaliu.
VRM-ul nu este unul prea elaborat, dar 6 stagii pentru procesor şi alte 2 pentru memoria RAM cred că reprezintă o implementare excelentă în acest segment de piaţă.

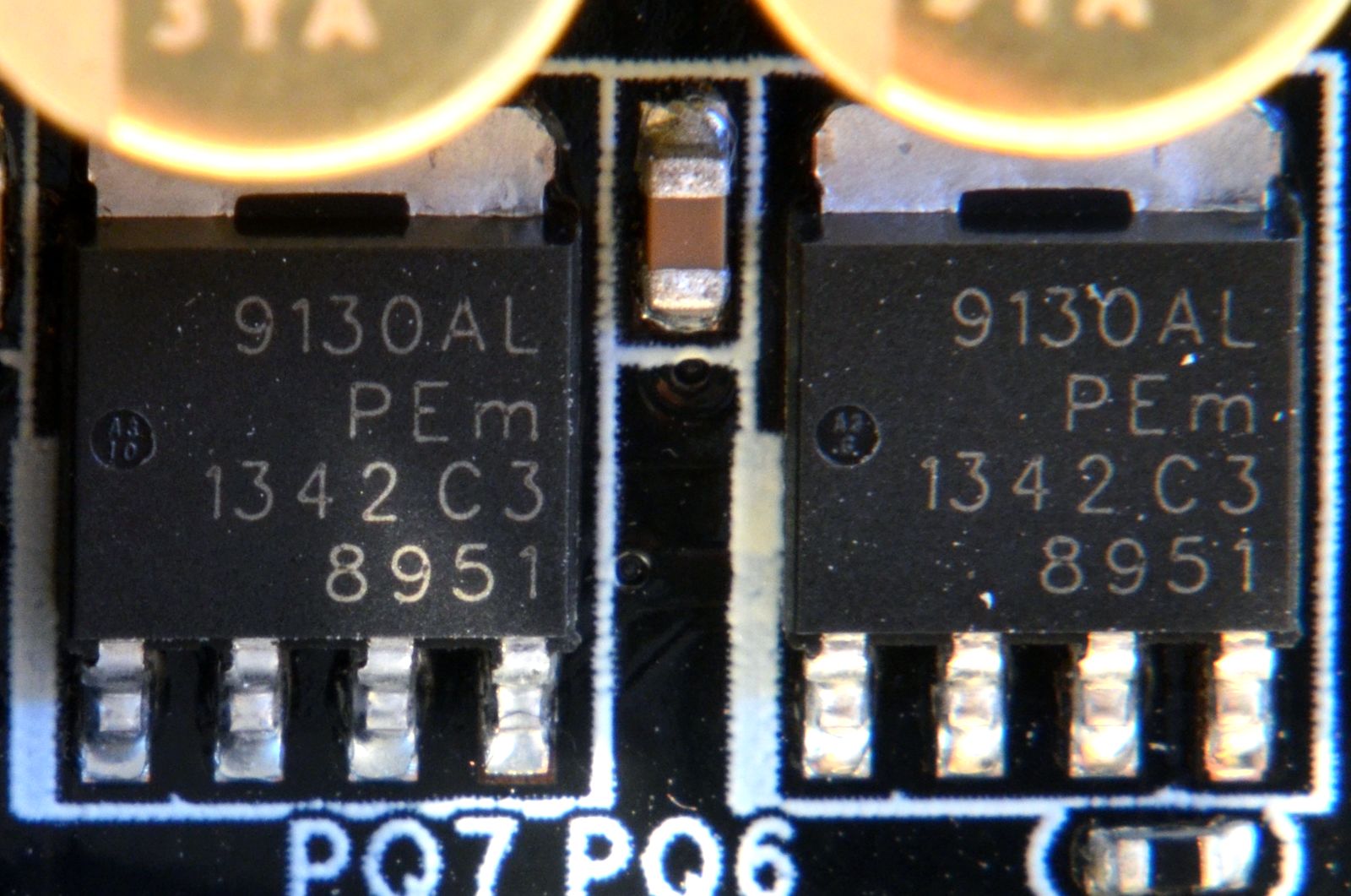

Stagiile pentru alimentarea procesorului folosesc chip-uri LFPAK, adică aceiaşi tranzistori 9130AL şi 5830DL produşi de NXP Semiconductors (câte unul din fiecare pe fiecare stagiu) pe care i-am observat recent şi în cazul lui Fatal1ty 990FX Killer. În cazul memoriei RAM, fiecare stagiu foloseşte câte doi 9130AL.

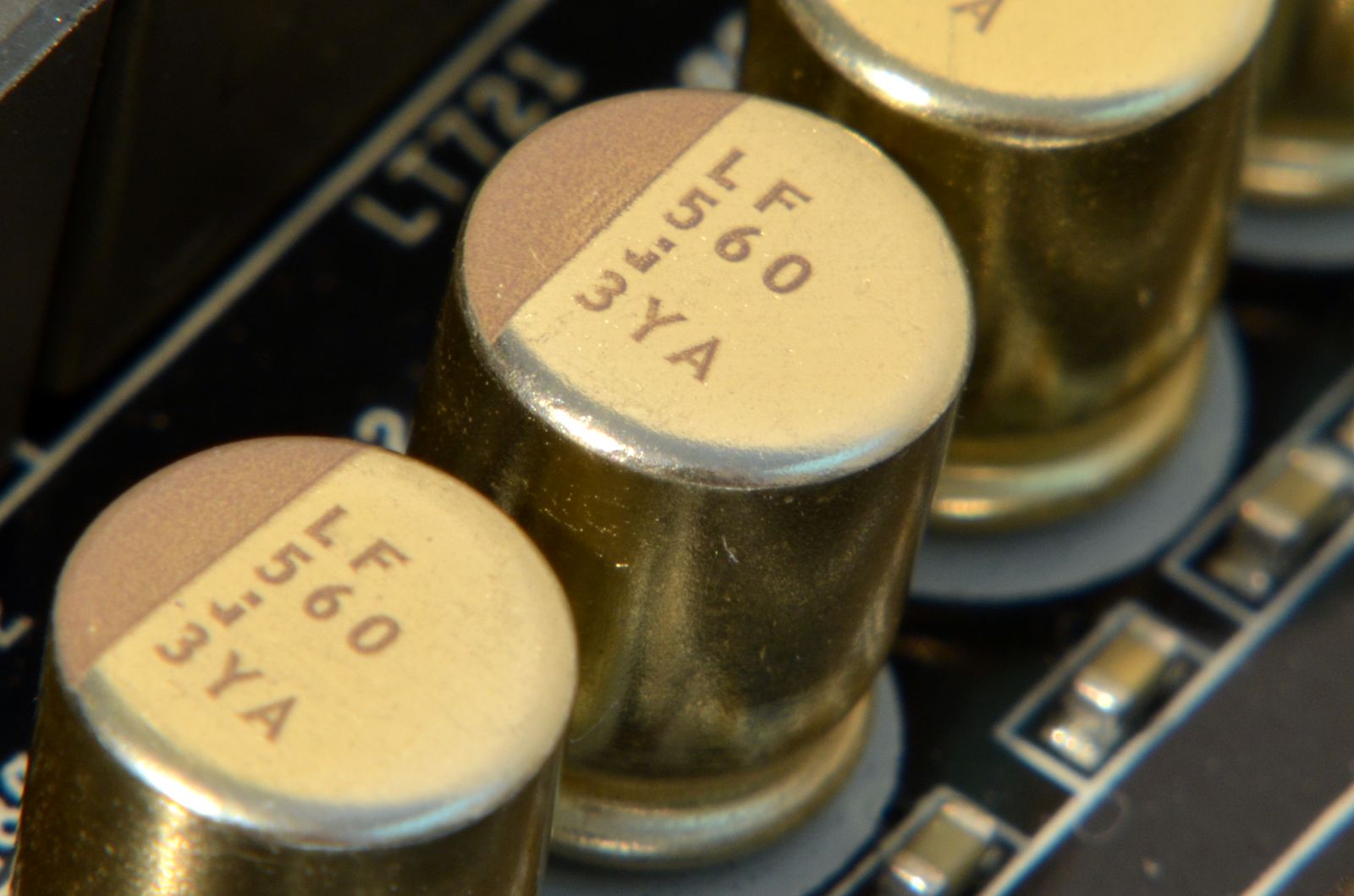

Se observă o calitate superioară şi cazul celorlalte componente utilizate, astfel că bobinele sunt cu miez de ferită, iar condensatorii sunt Premium Gold.

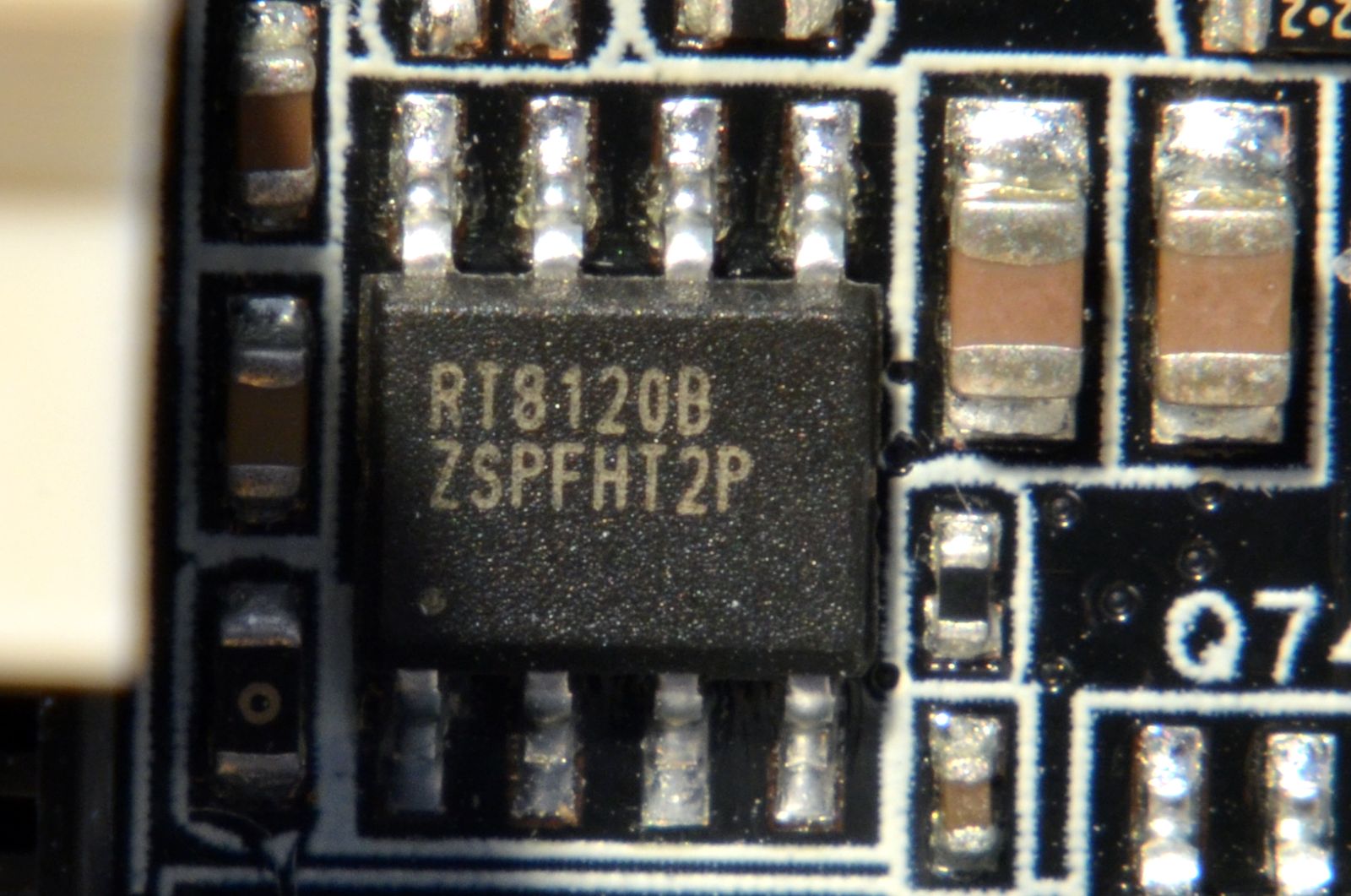

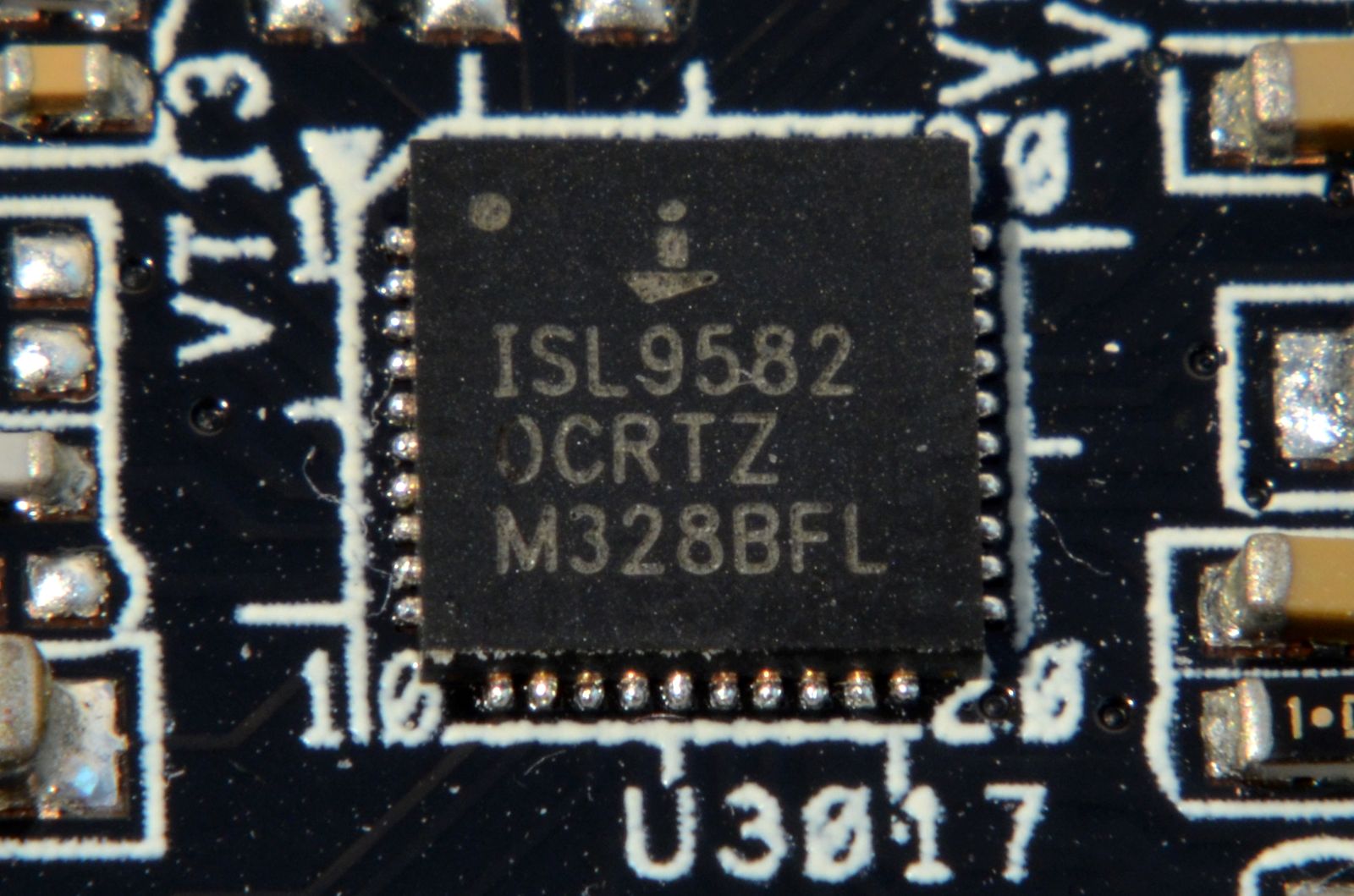

Controller-ul pentru stagiile aferente procesorului este un ISL9582 produs de Intersil, iar pentru memoria RAM a fost folosit un Richtek RT8120B. De asemenea, a fost montat şi un comparator de voltaj AS393 produs de Advanced Analog Circuits.
Aşa cum probabil că v-aţi obişnuit deja, controller-ul Gigabit Ethernet este un Qualcomm Atheros Killer E2200, iar interfaţa audio foloseşte sigla Purity Sound.

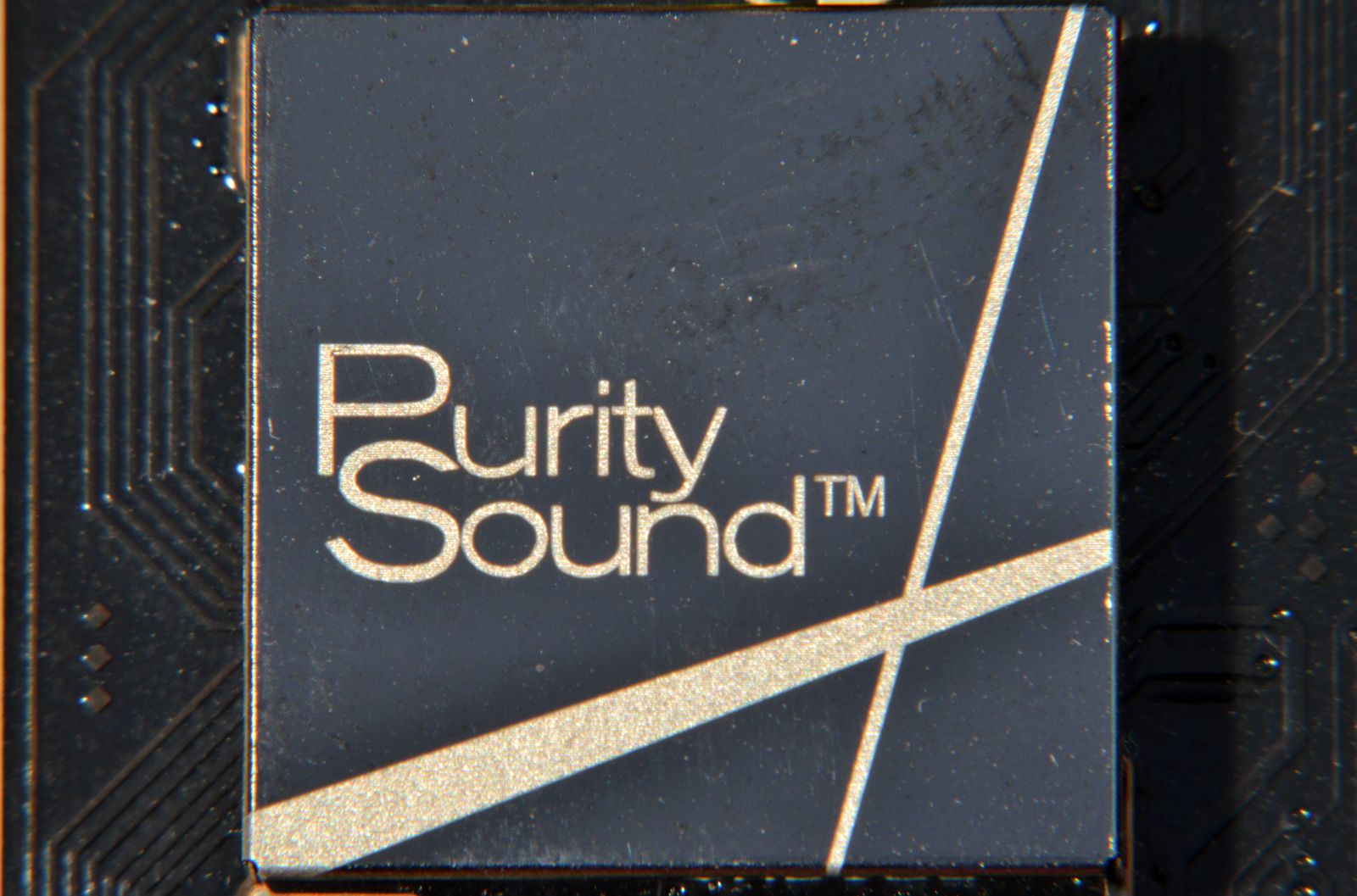

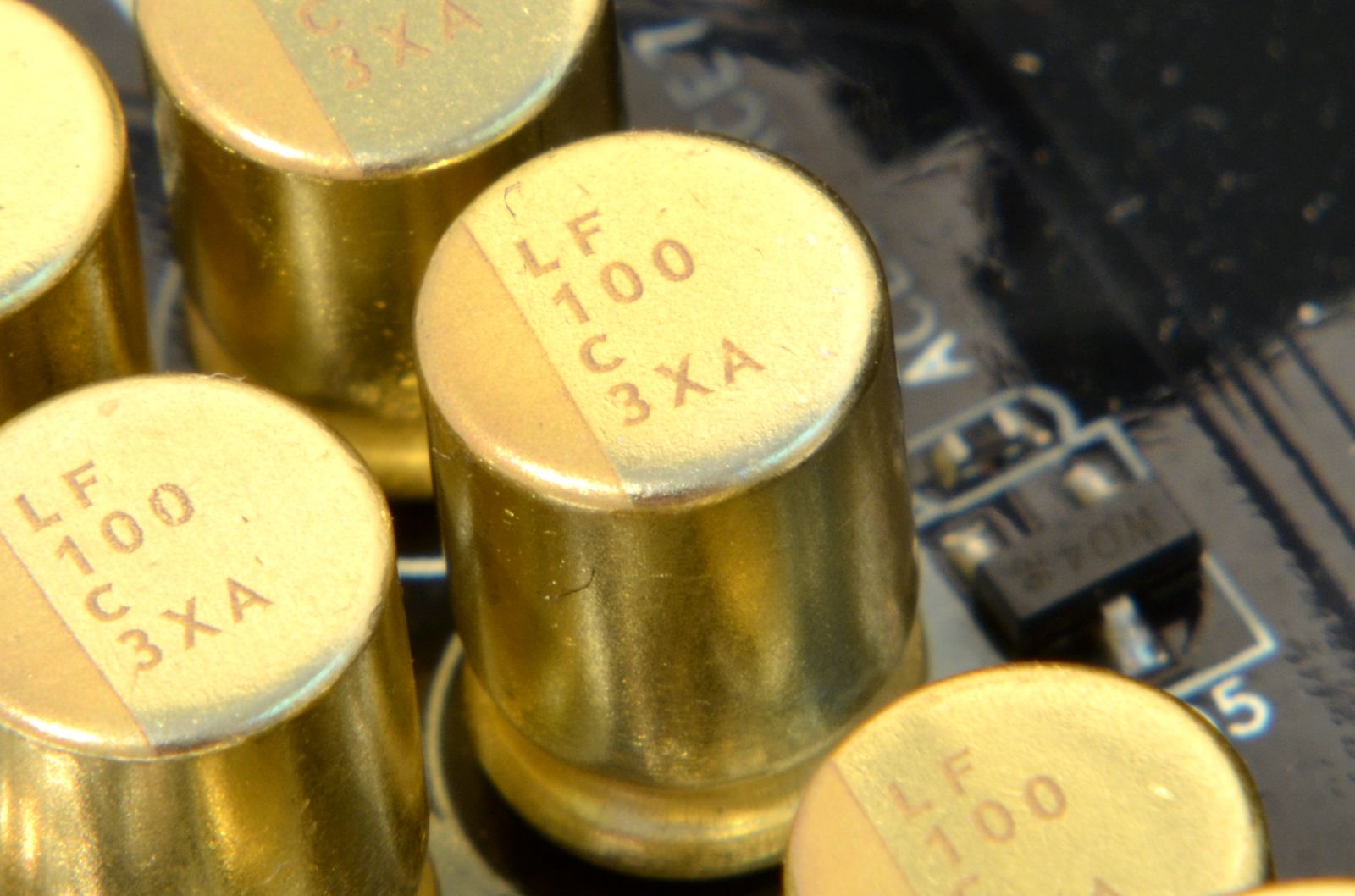

Carcasa Purity Sound ecranează de fapt un codec Realtek ALC1150, ce este acompaniat de 2 amplificatoare Texas Instruments şi de condensatorul Premium Gold.

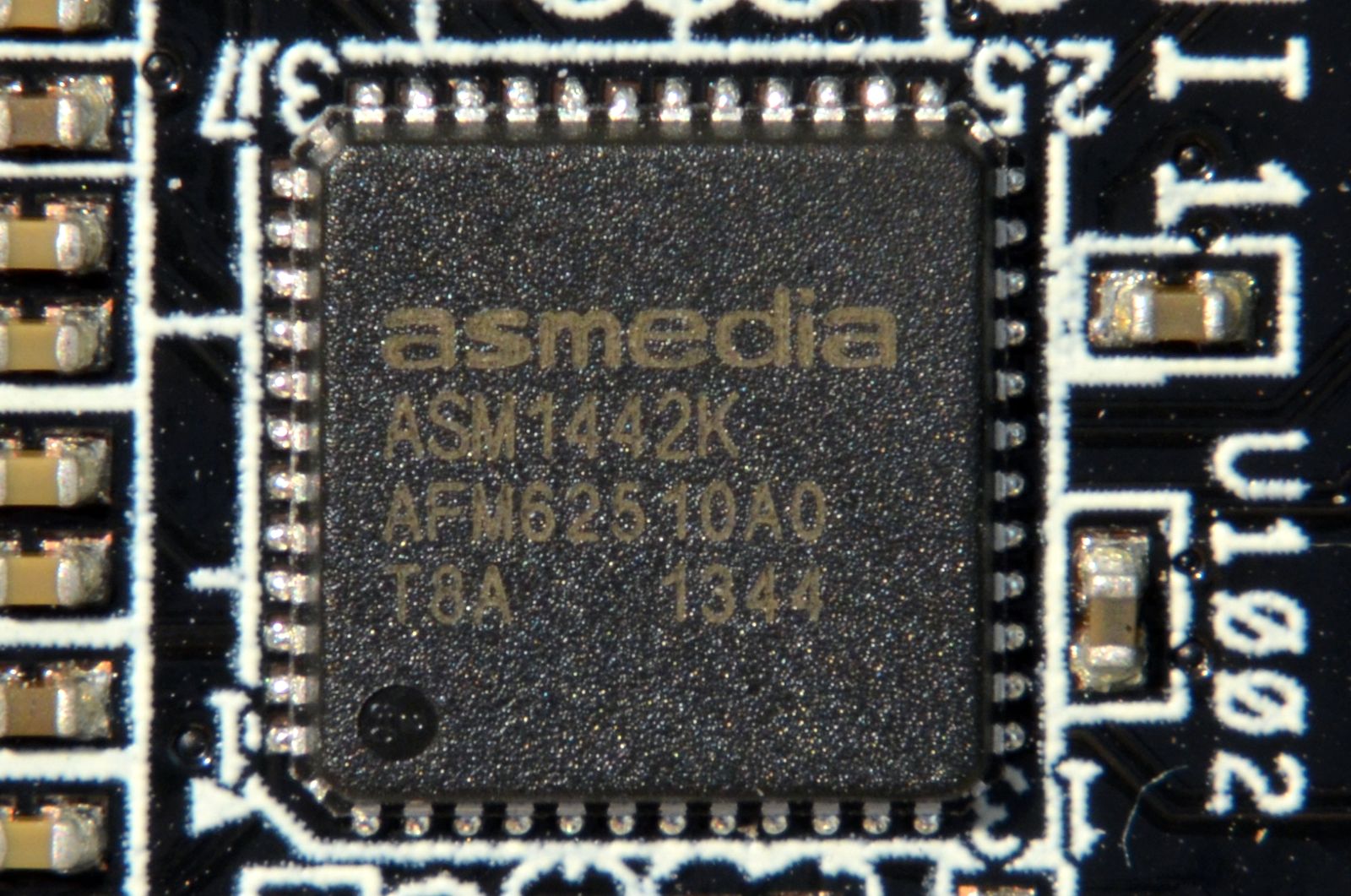

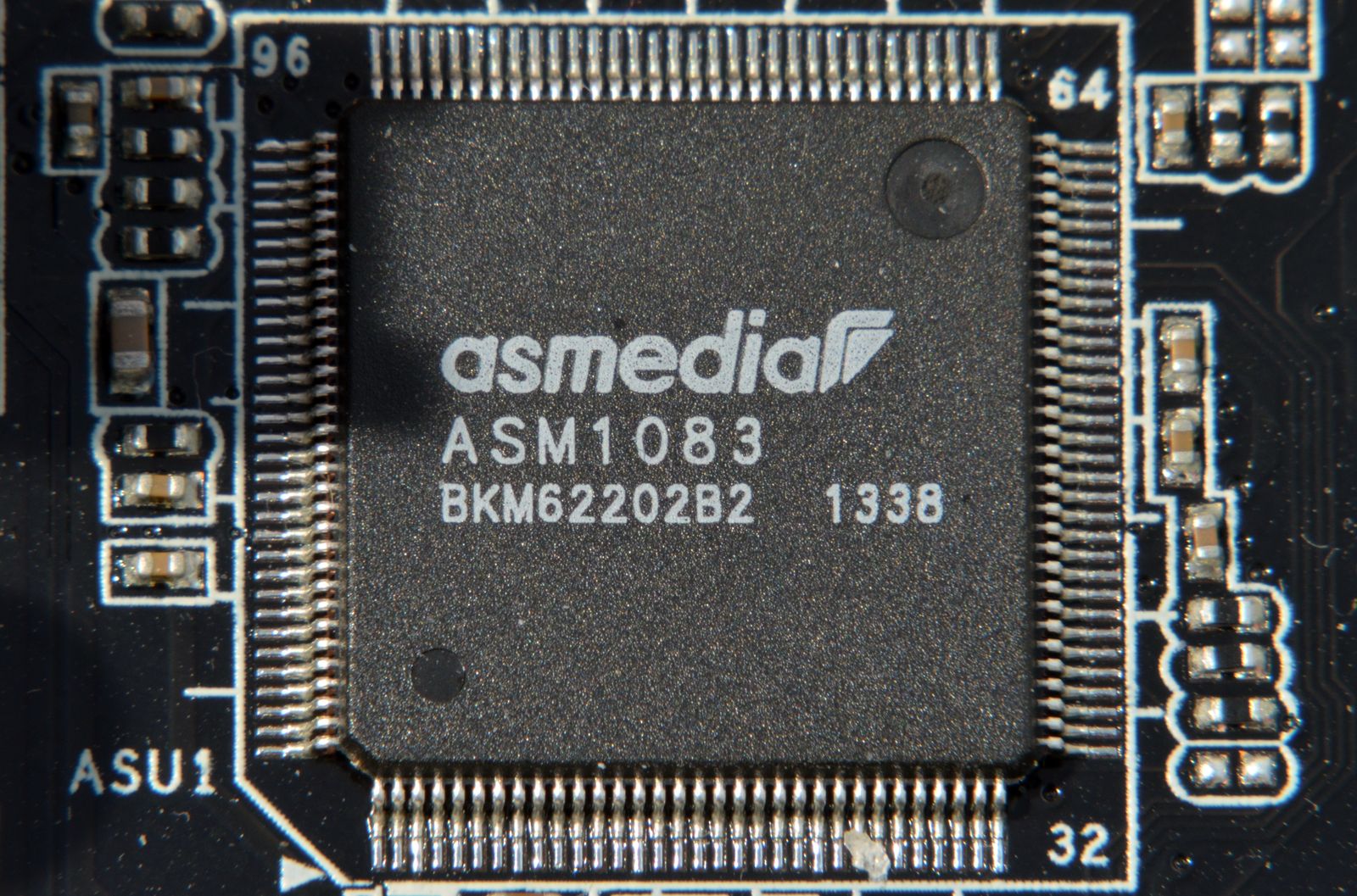

Pentru obţinerea interfeţei HDMI a fost utilizat un controller Asmedia ASM1442K, iar pentru cele slot-urile PCI, producătorul a optat pentru un controller ASmedia ASM1083.

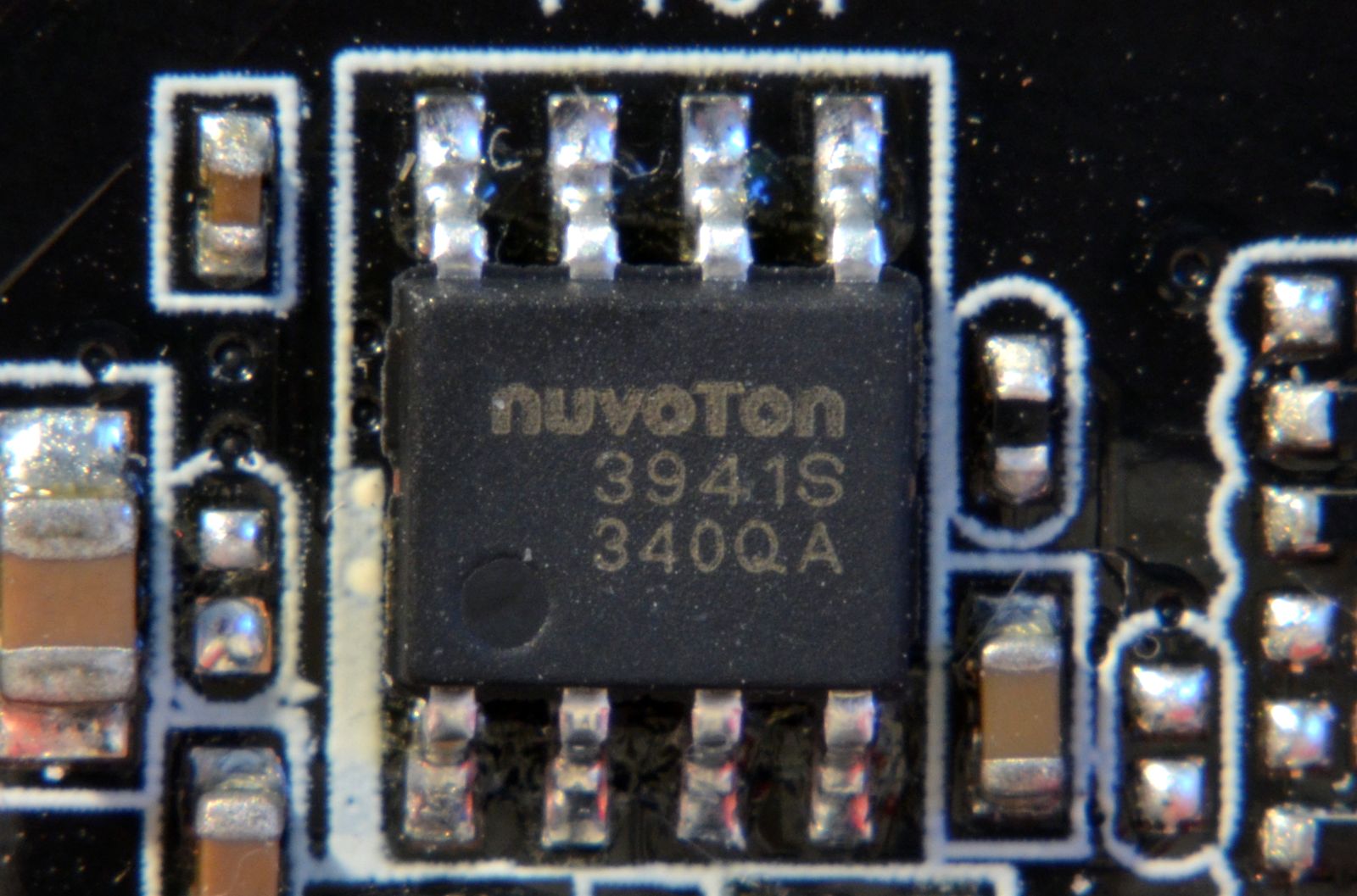

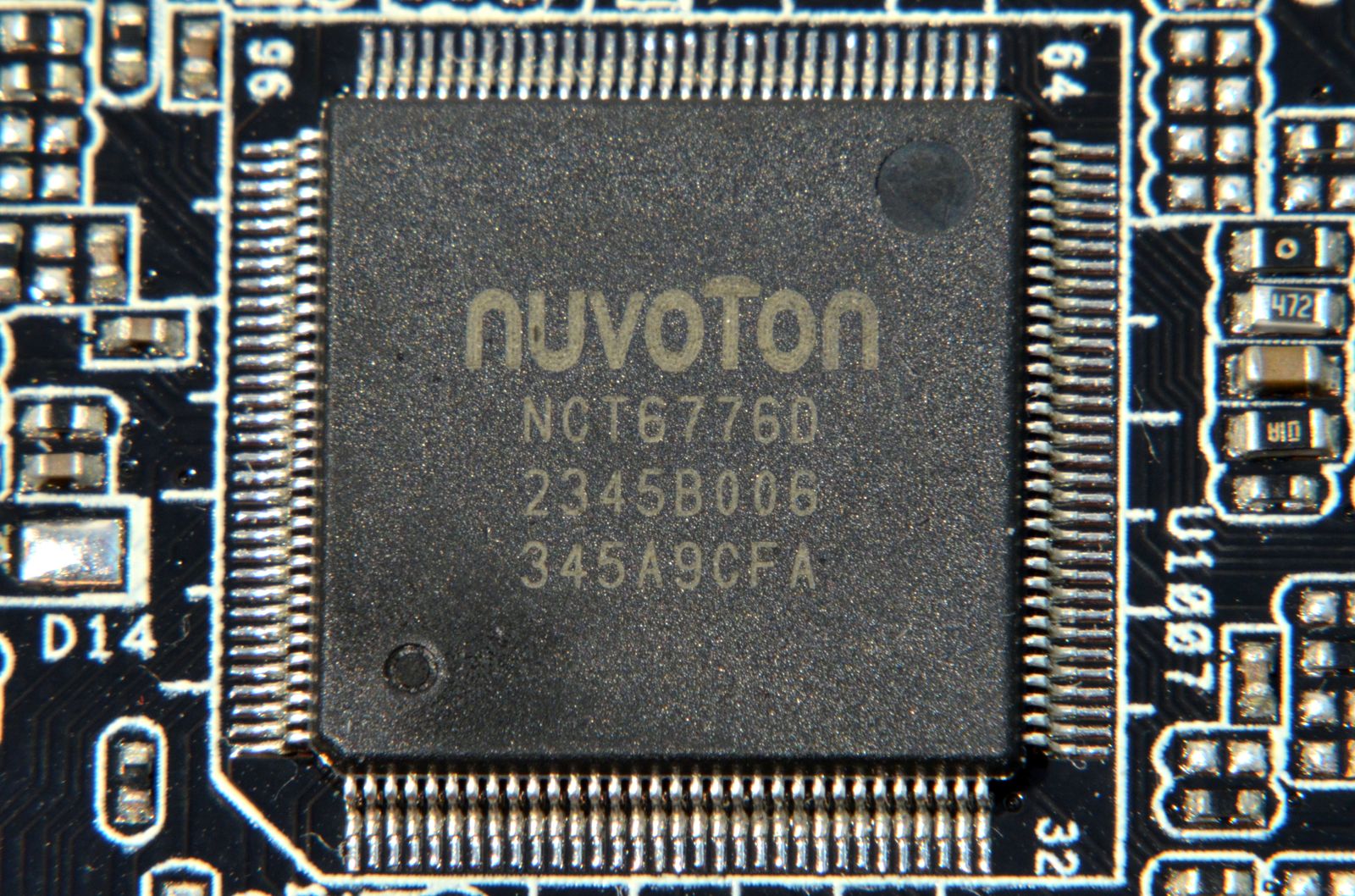

Controller-ul Super I/O este clasicul Nuvoton NCT6776D, iar pentru gestionarea regimului de funcţionare a 3 dintre ventilatoare sunt prezente 3 controllere Nuvoton 3941S.
