Soluţia de răcire este una neaşteptat de simplă, alcătuită din 3 heatsink-uri independente, ce au rolul de a prelua căldura de pe northbridge, southbridge şi VRM. Ele par însă dimensionate corect şi sunt fixate cu ajutorul unor şuruburi cu arc.
După înlăturarea lor, se poate trece la o analiză mai atentă a PCB-ului, care este neaşteptat de aerisit.
VRM-ul pentru alimentarea procesorului este ceva mai solid decât mă aşteptam şi este alcătuit din 8+2 stagii, cu câteva componente amplasate pe spatele PCB-ului.
Pentru bancurile de memorie RAM însă, a fost construit un VRM cu o singură fază, iar pentru chipset avem 2 faze.
Pentru fiecare fază care intră în componenţa VRM-ului pentru procesor, au fost utilizaţi câte 1 tranzistor MOSFET 5830DL şi unul 9130AL. Iar pe spatele plăcii au fost amplasate 2 drivere.

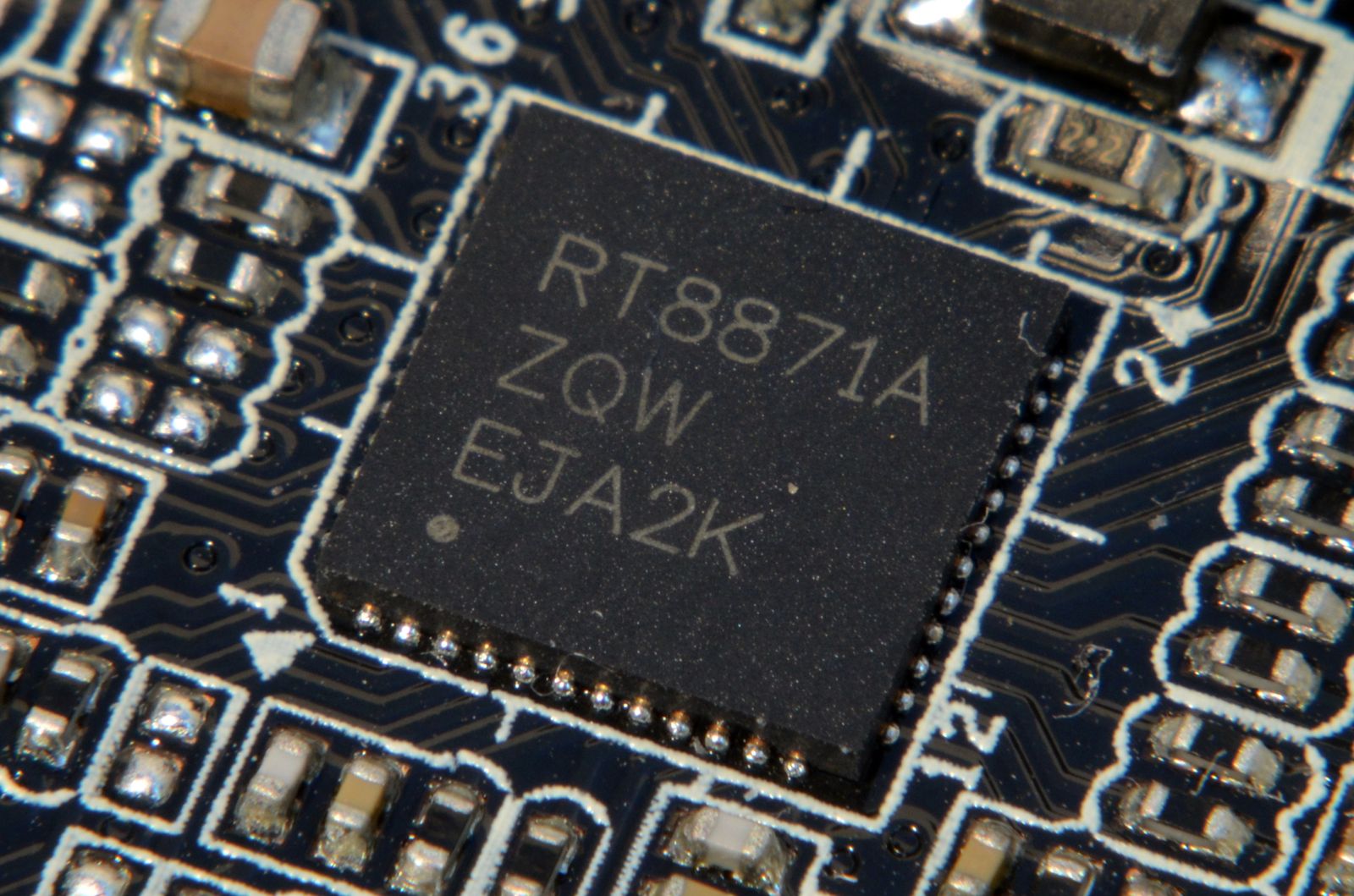

Controller-ul folosit este un RT8871A produs de Richtek Technology, iar pentru siguranţă au fost adăugate 2 comparatoare de tensiune AS393M produse de Advanced Analog Circuits.

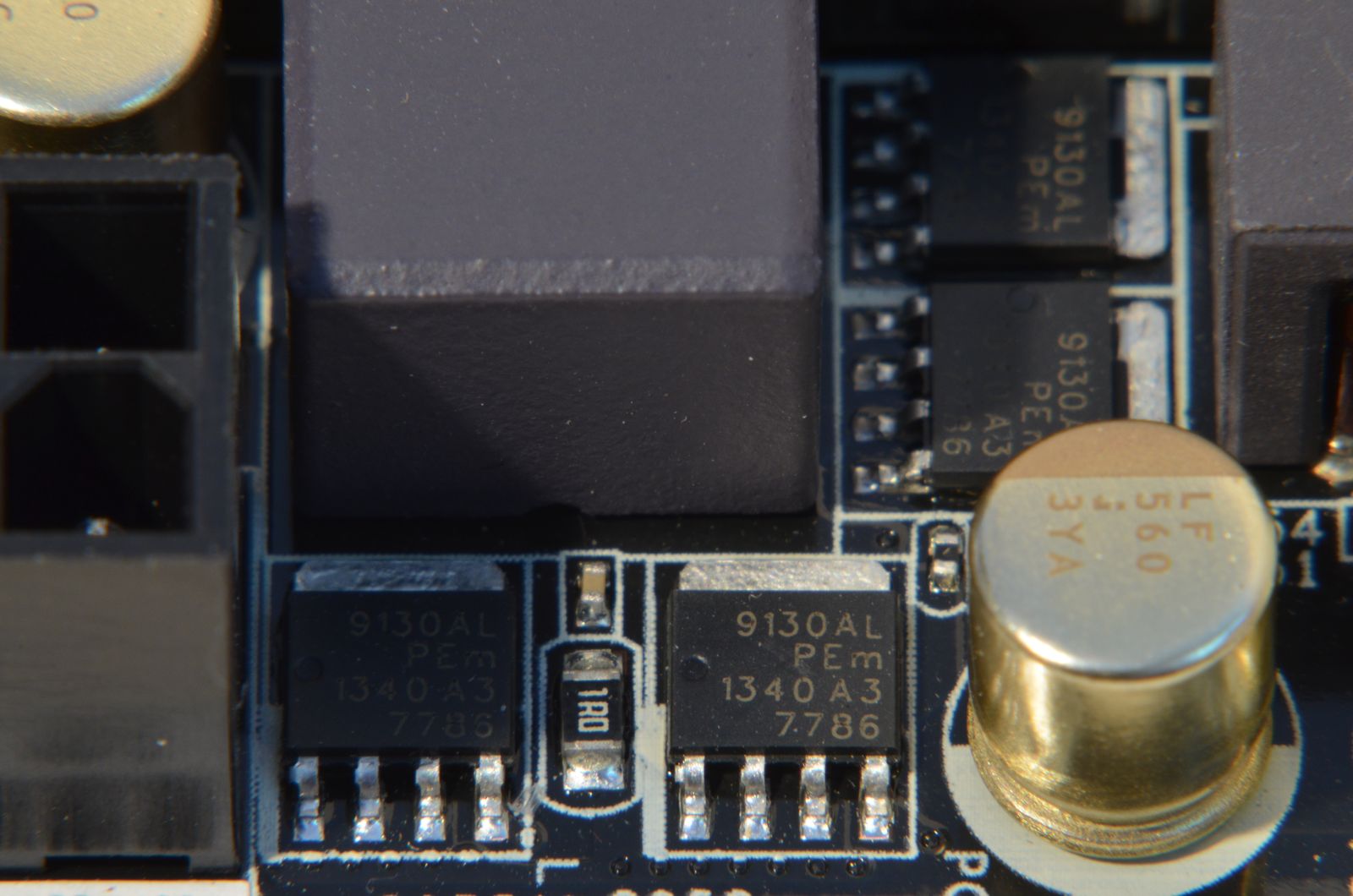

Stagiul ce deserveşte bancurile de memorie RAM a fost creată cu ajutorul a 4 tranzistori MOSFET 9130AL, iar în cazul chipset-ului întâlnim câte 2 tranzistori 9130AL plus un controller PWM RT8120B pentru fiecare fază.

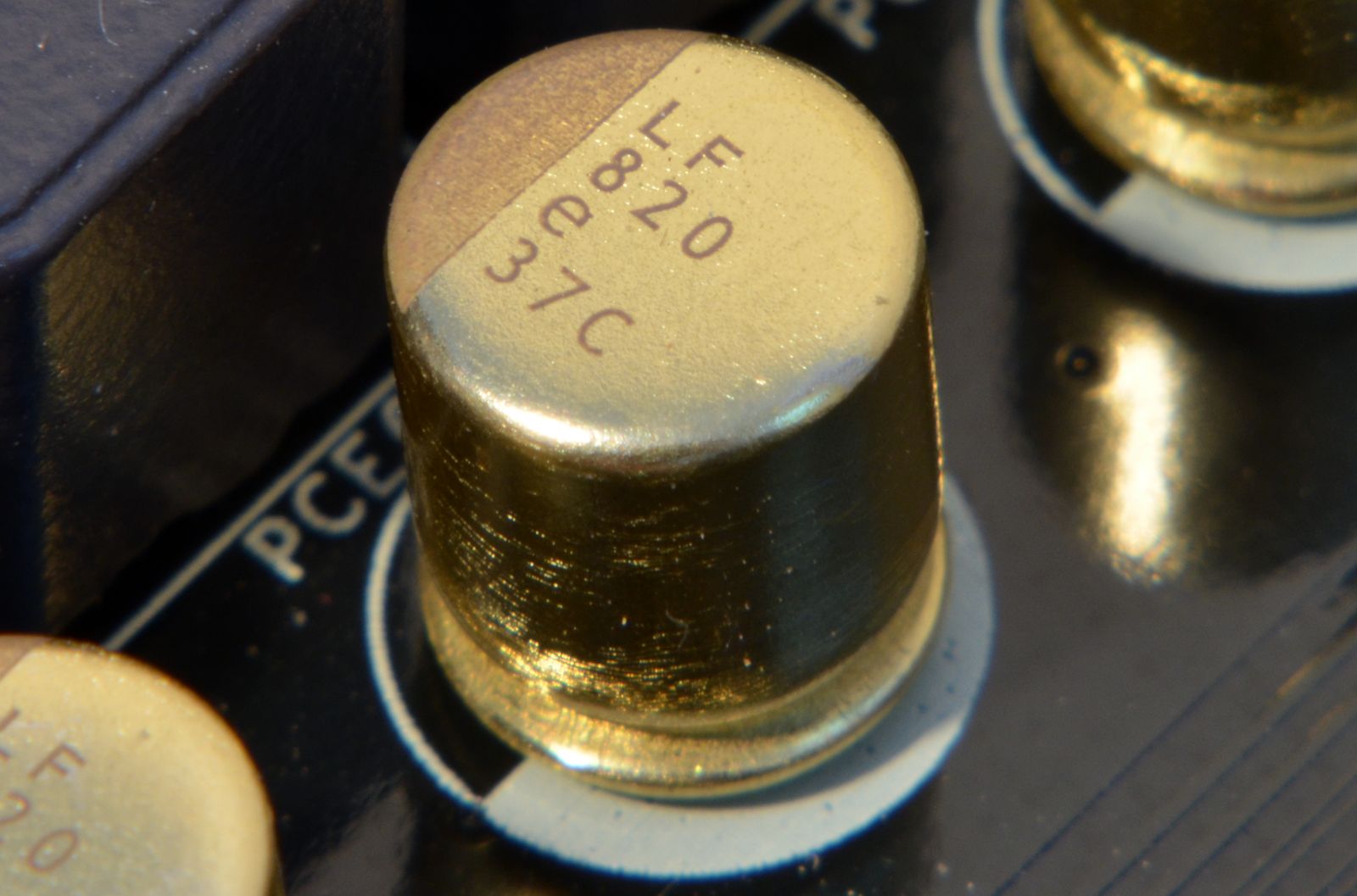

Aceste componente sunt completate de bobine cu miez de ferită şi de condensatori japonezi Premium Gold, ce ar trebui să asigure o fiabilitate sporită şi o funcţionare precisă produsului.
Interfaţa Gigabit Ethernet este asigurată de un controller Qualcomm Atheros Killer E2200, dezvoltat special pentru jocuri, iar interfaţa audio foloseşte sigla Purity Sound.

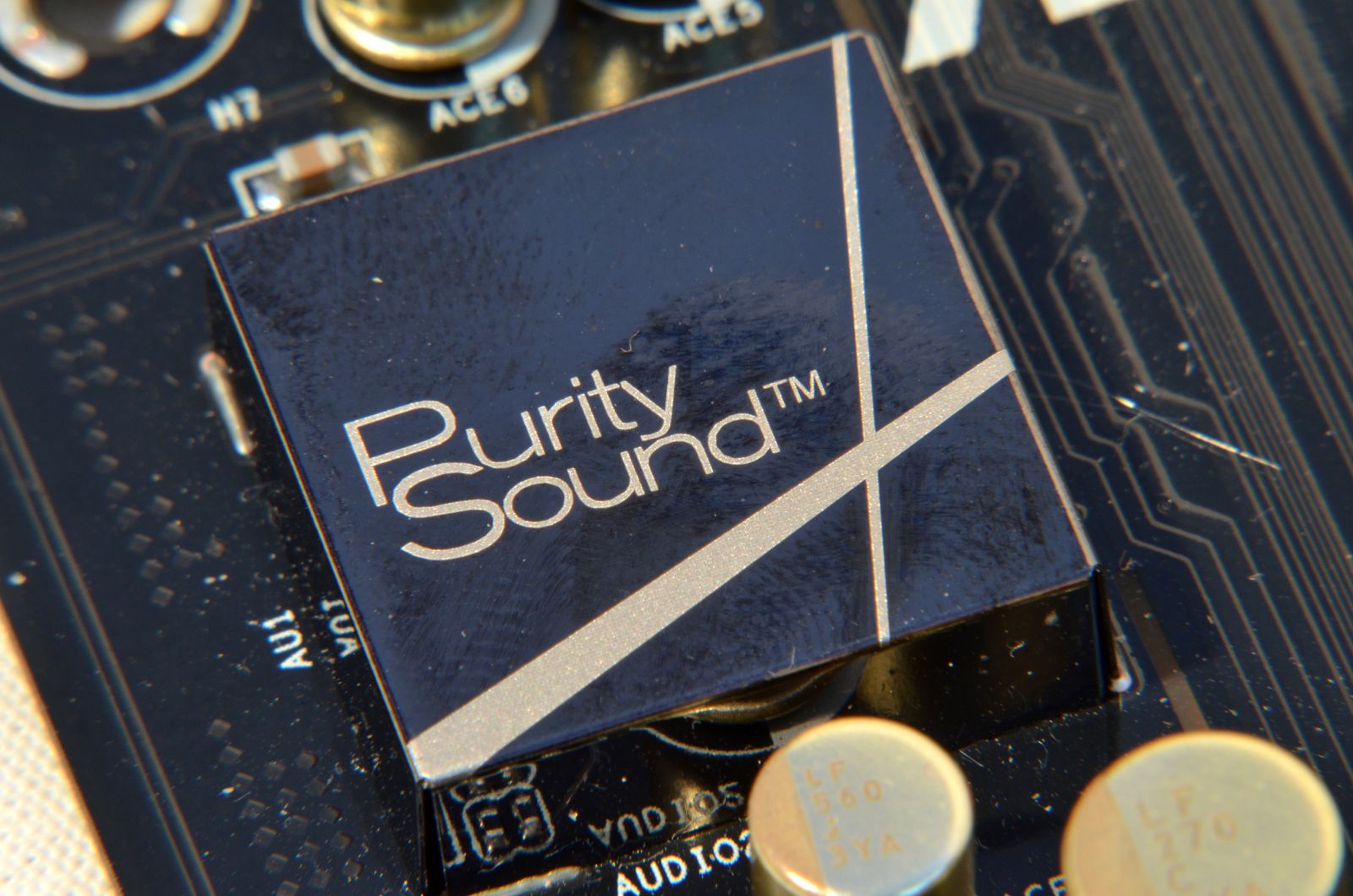

Carcasa inscripţionată „Purity Sound” ecranează de fapt un codec Realtek ALC1150, dar vestea bună este că acesta este acompaniat de 2 amplificatoare N5532 produse de Texas Instruments şi de condensatori japonezi Premium Gold.

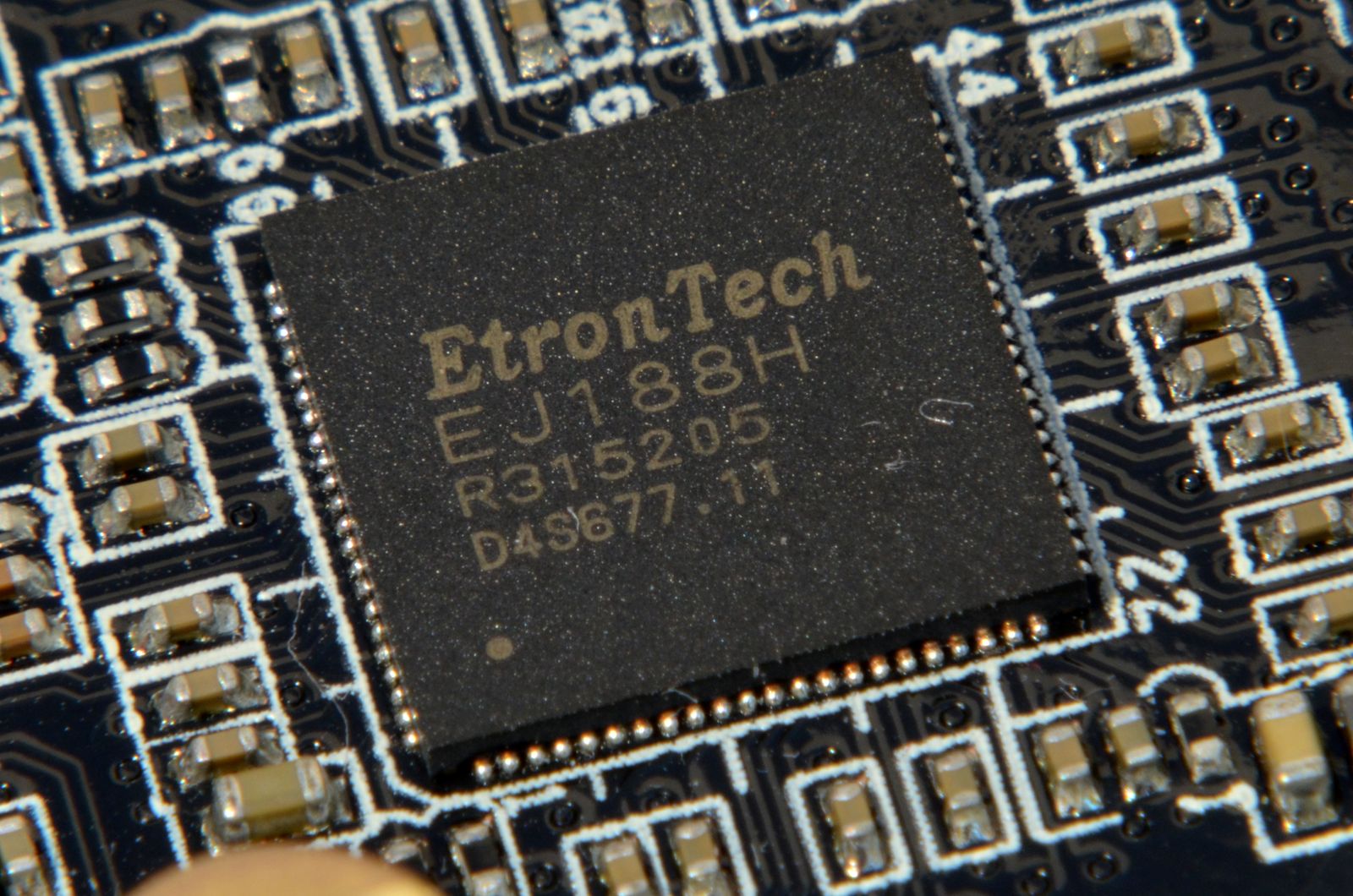

Pentru generarea porturilor USB 3.0 au fost implementate controllerele Asmedia ASM1074 şi EtronTech EJ188H.
Mai întâlnim 2 switch-uri SATA 6.0Gbps Asmedia ASM1456 şi un clock generator produs de IDT.

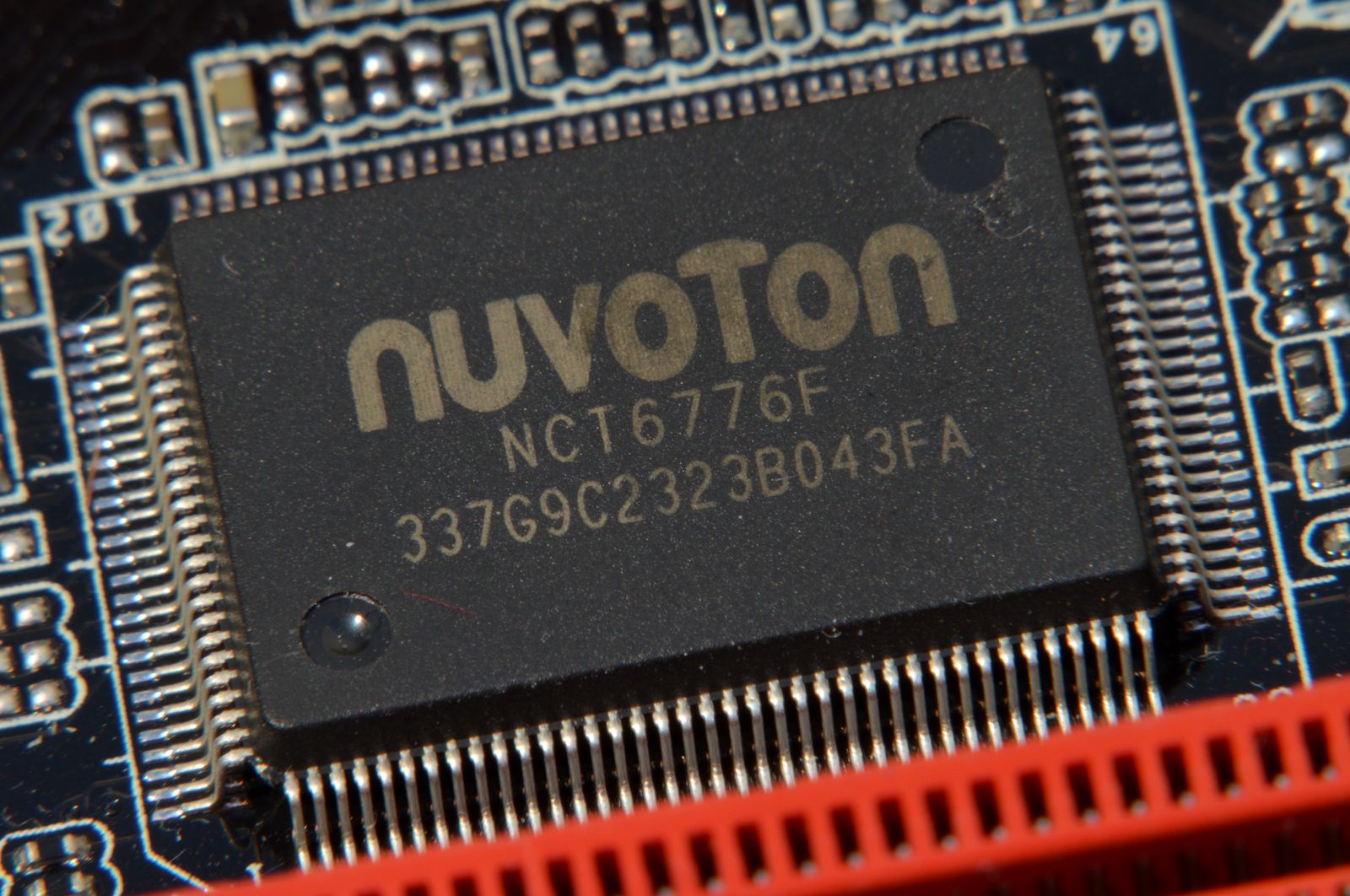

Controller-ul Super I/O este Nuvoton NCT6776F.
