Placa de bază este dominată cu un heatinsk masiv ce preia căldura produsă de SoC-ul Intel, iar pe 2 laterale ale sale sunt amplasate cele 2 bancuri pentru memorii SODIMM, capabile să găzduiască până la 16GB DDR3 sau DDR3L. De asemenea, se mai observă prezenţa a 4 conectori SATA (2 sunt SATA 6.0Gbps şi alţi 2 SATA 3.0Gbps), a unui header USB 3.0, a unui header USB 2.0 şi a unui slot PCIe x1 şi a unuia mini PCIe.

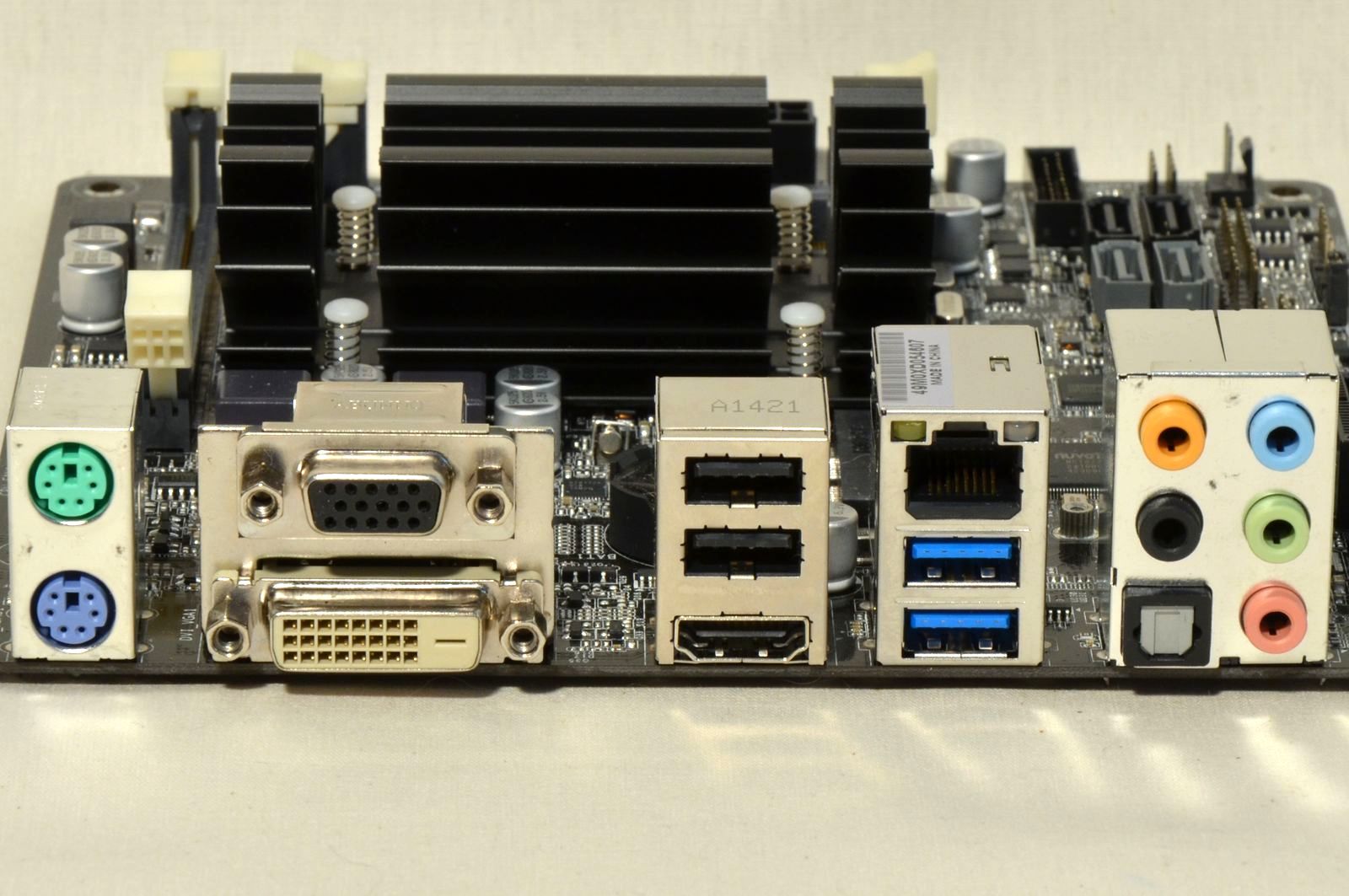

Pe back panel, se găsesc 2 porturi PS/2, 2 porturi USB 2.0, 2 porturi USB 3.0, conectorii video D-Sub, DVI-D şi HDMI, 1 conector RJ-45, 5 conectori audio analogici stereo şi unul digital optic.

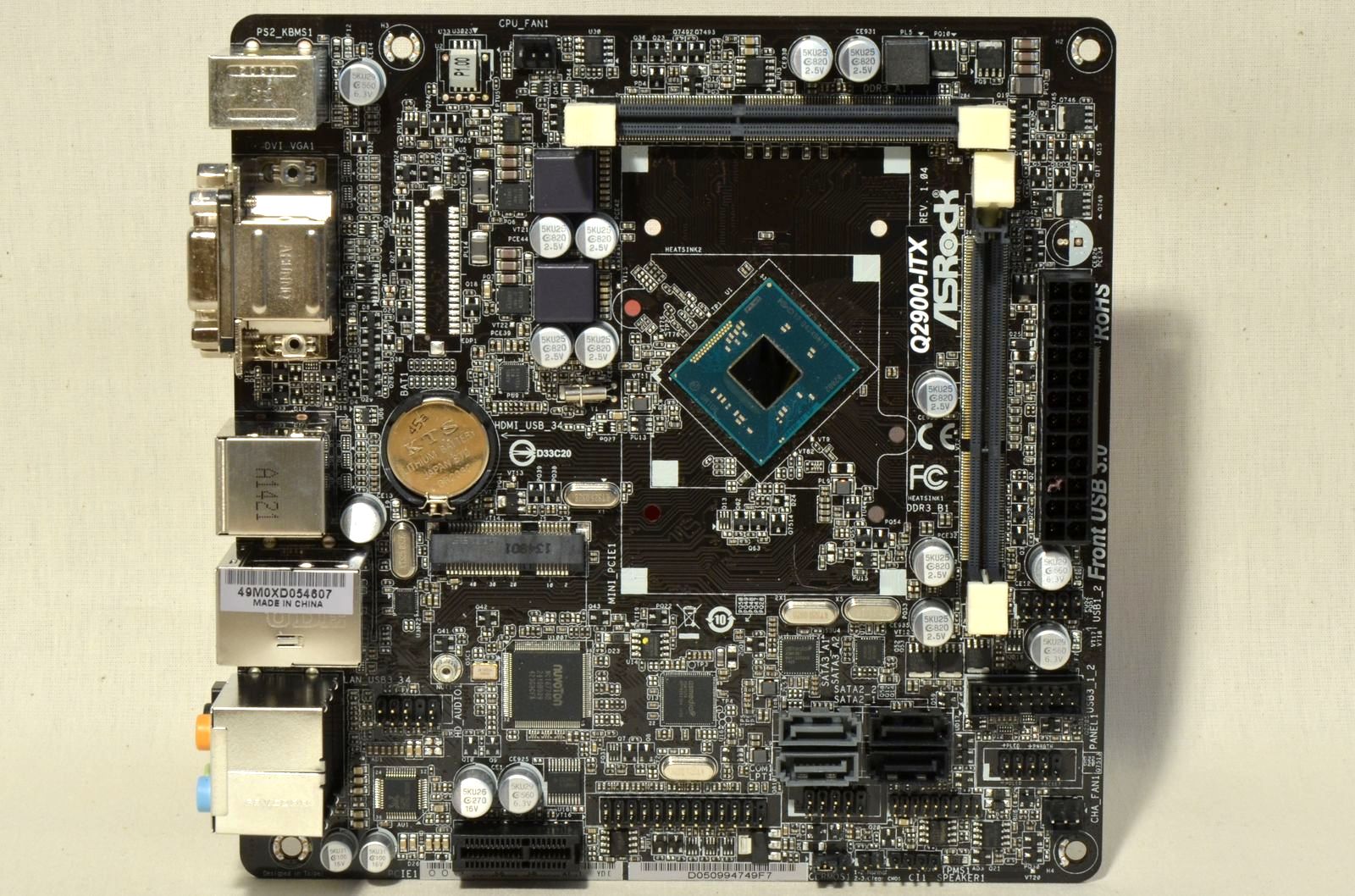

Din păcate, producătorul a decis să opteze pentru un sistem push-pin pentru fixarea heatsink-ului, ceea ce necesită un plus de atenţie la demontare. Oricum, după înlăturarea sa, se poate observa mai bine execuţia destul de îngrijită a PCB-ului maro închis.
Conform aşteptărilor, etajele de alimentare sunt restrânse, folosind numai 2 faze pentru alimentarea SoC-ului şi 1 fază pentru alimentarea modulelor de memorie RAM.

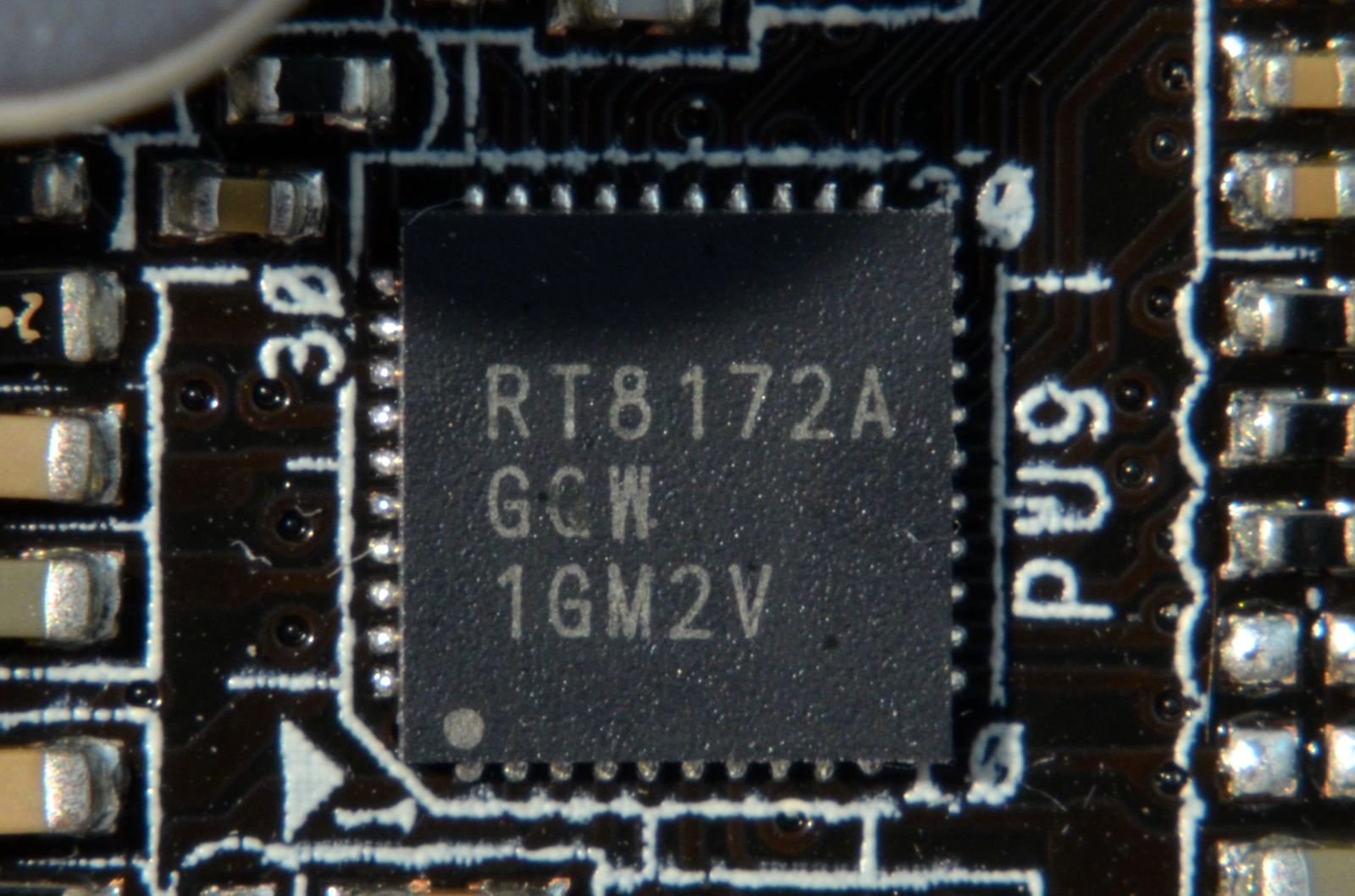

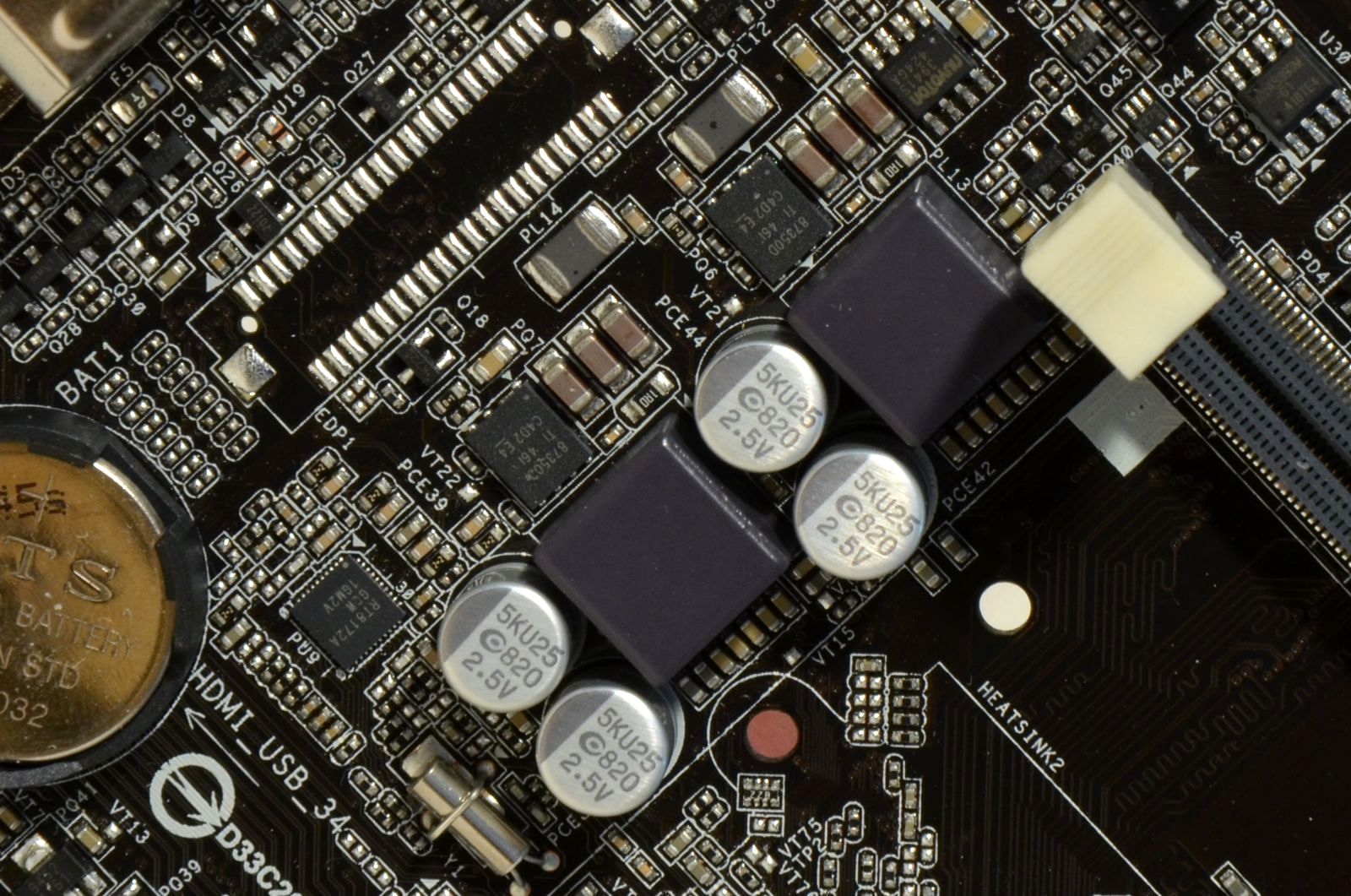

Cu toate acestea, am fost plăcut surprins să constat că pentru cele 2 faze responsabile de alimentarea SoC-ului au fost utilizate chip-uri NexFET produse de Texas Instruments, alături de un controller RT8172A de la Richtek Technology. Condensatorii sunt solizi, certificaţi pentru 5K ore de funcţionare la 1050C, iar bobinele sunt cimentate.

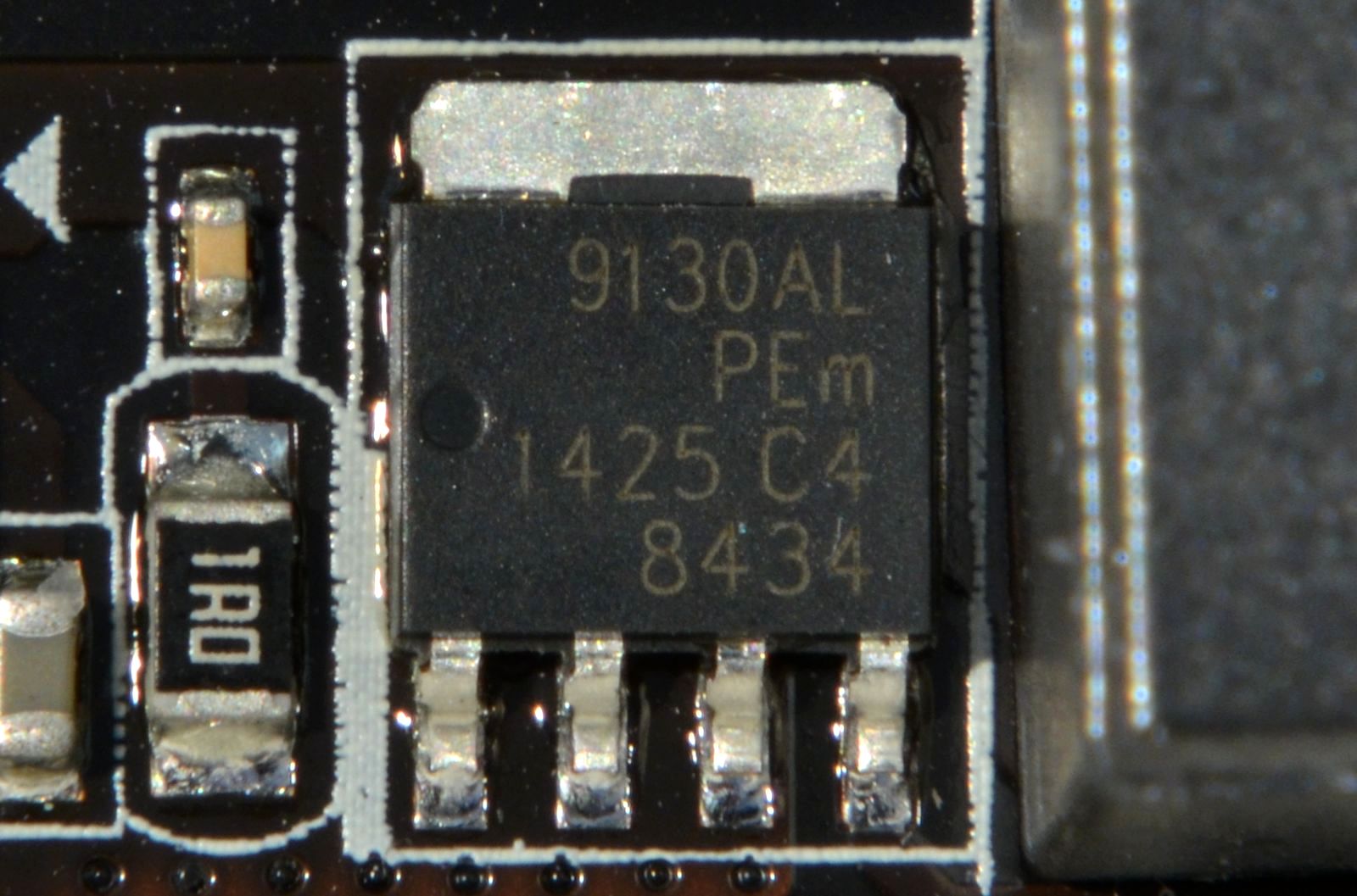

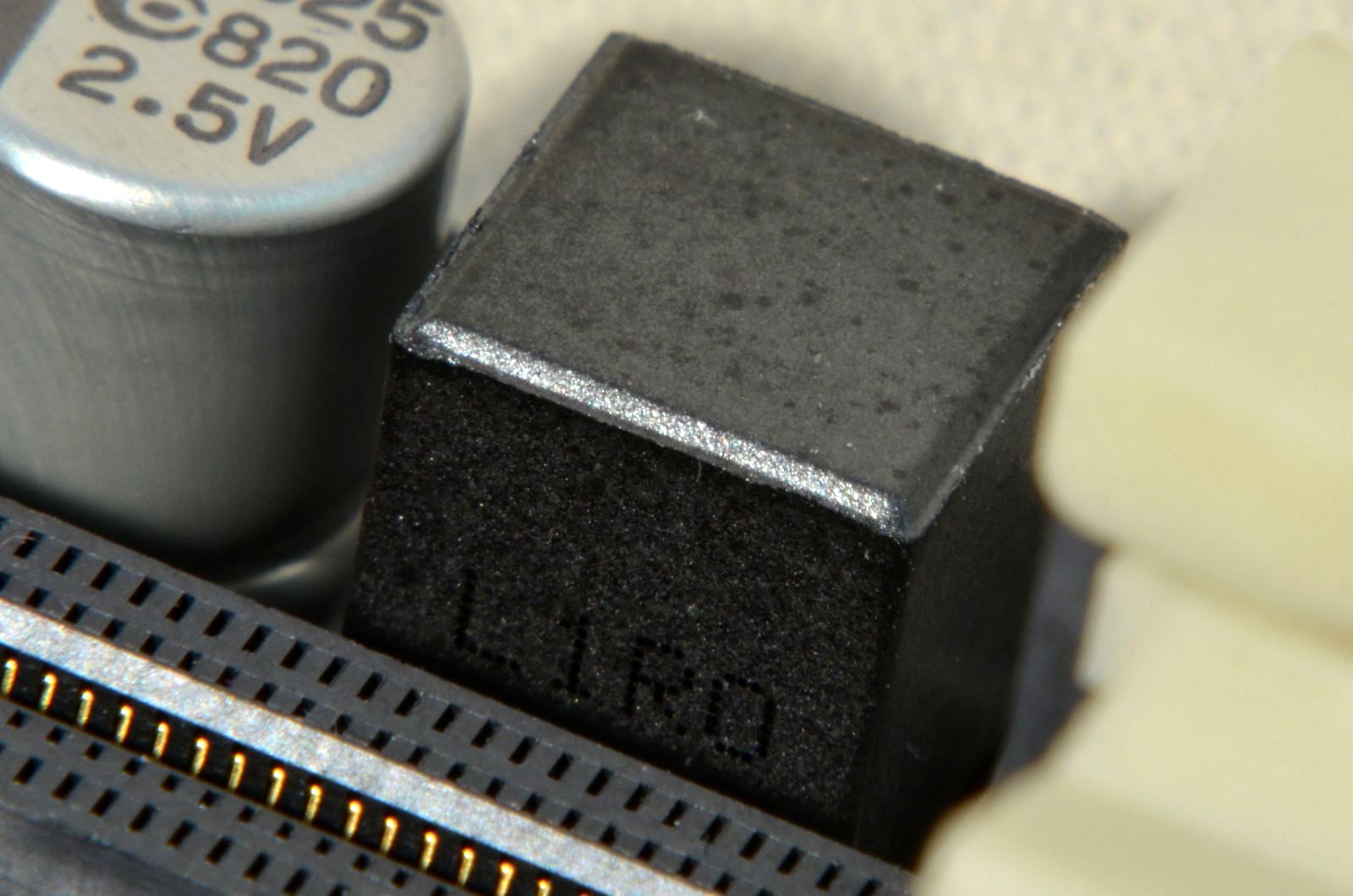

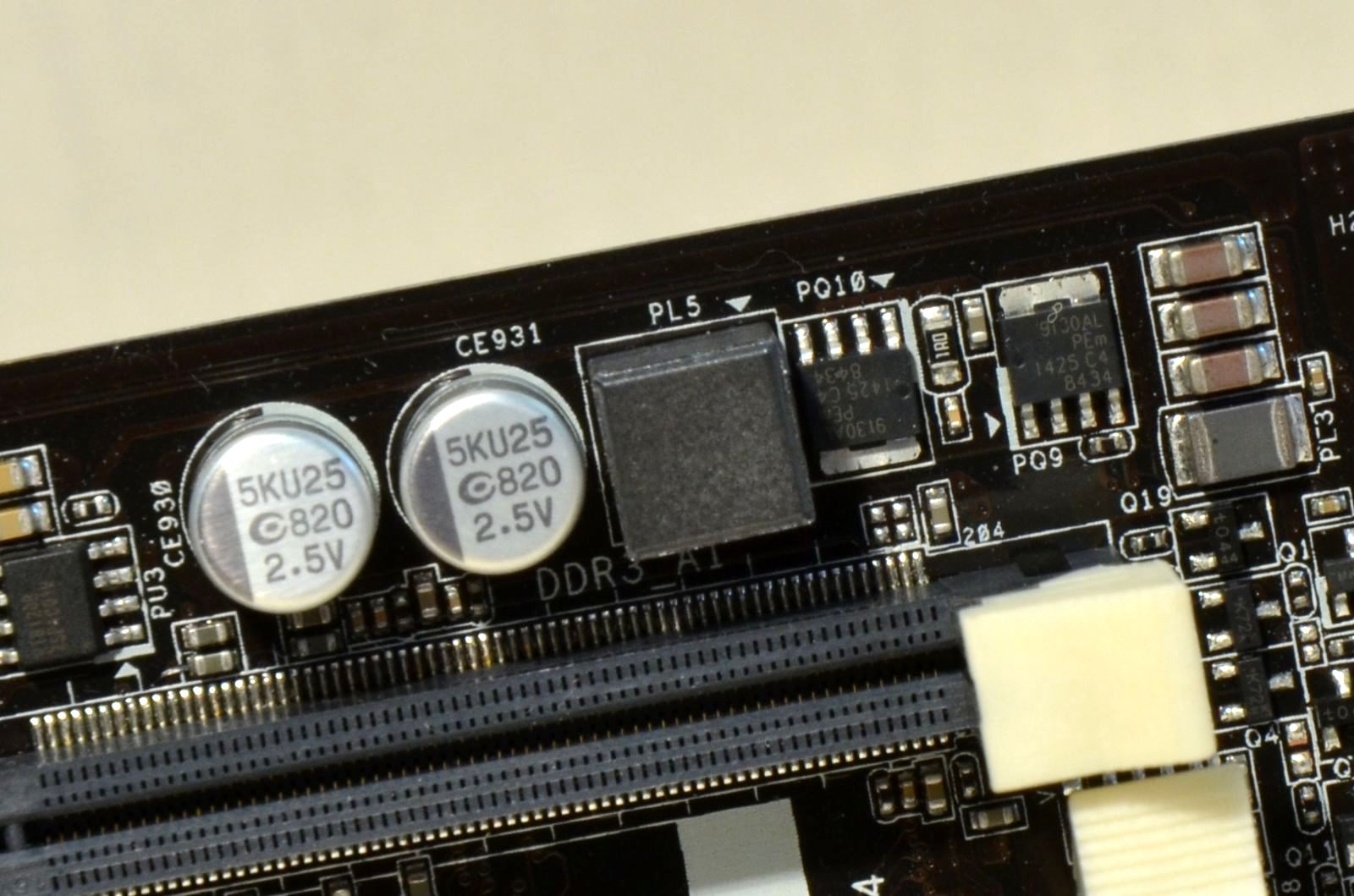

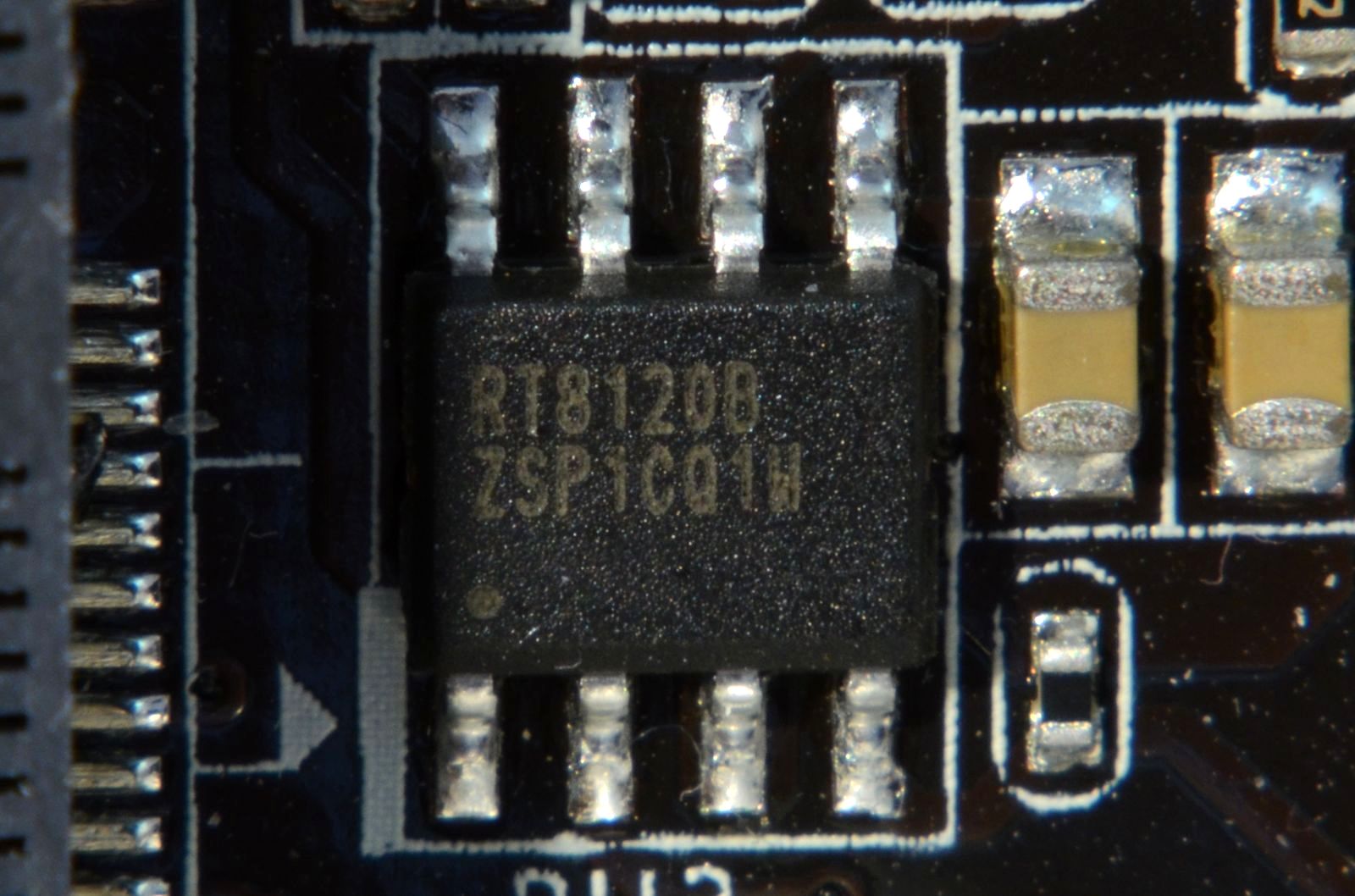

Pentru VRM-ul memoriei RAM au fost preferate chip-uri produse de NXP Semiconductors şi un controller Richtek RT8120. Sunt din nou prezenţi condensatorii solizi 5K şi o bobină cimentată.

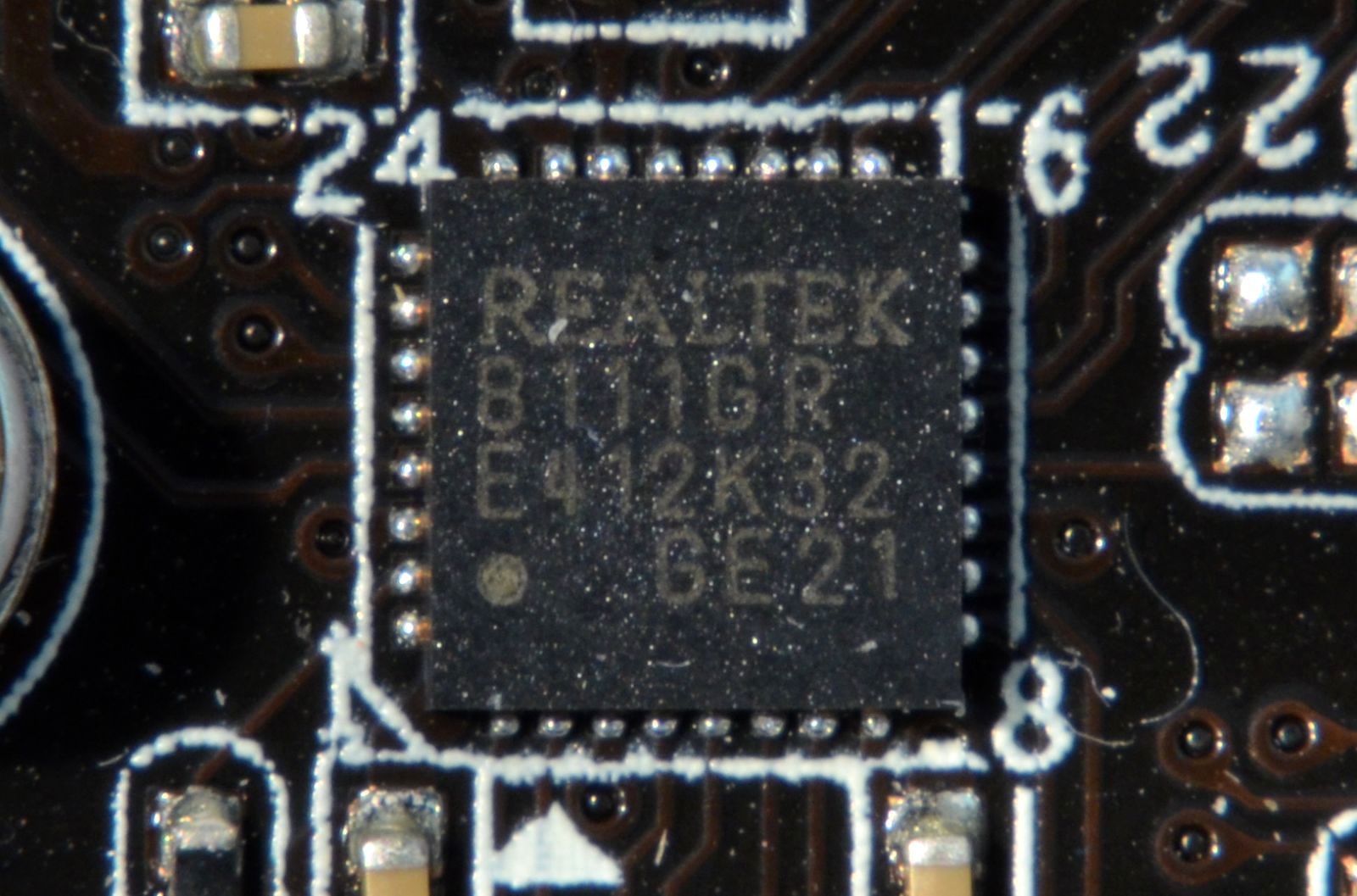

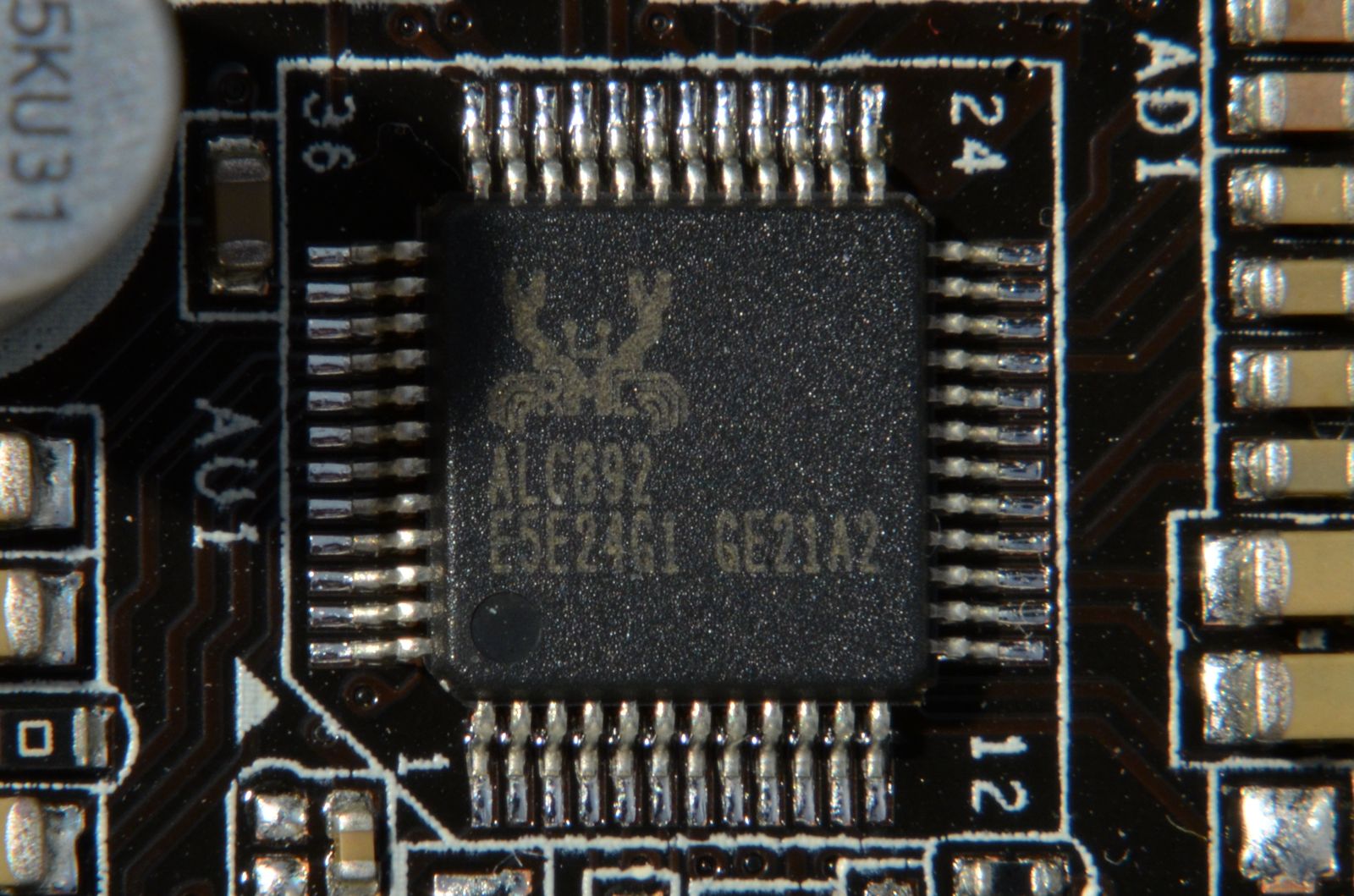

Interfaţa Gigabit LAN este generată cu ajutorul unui controller Realtek RT8111GR, iar pentru interfaţa audio a fost folosit un codec Realtek ALC892.

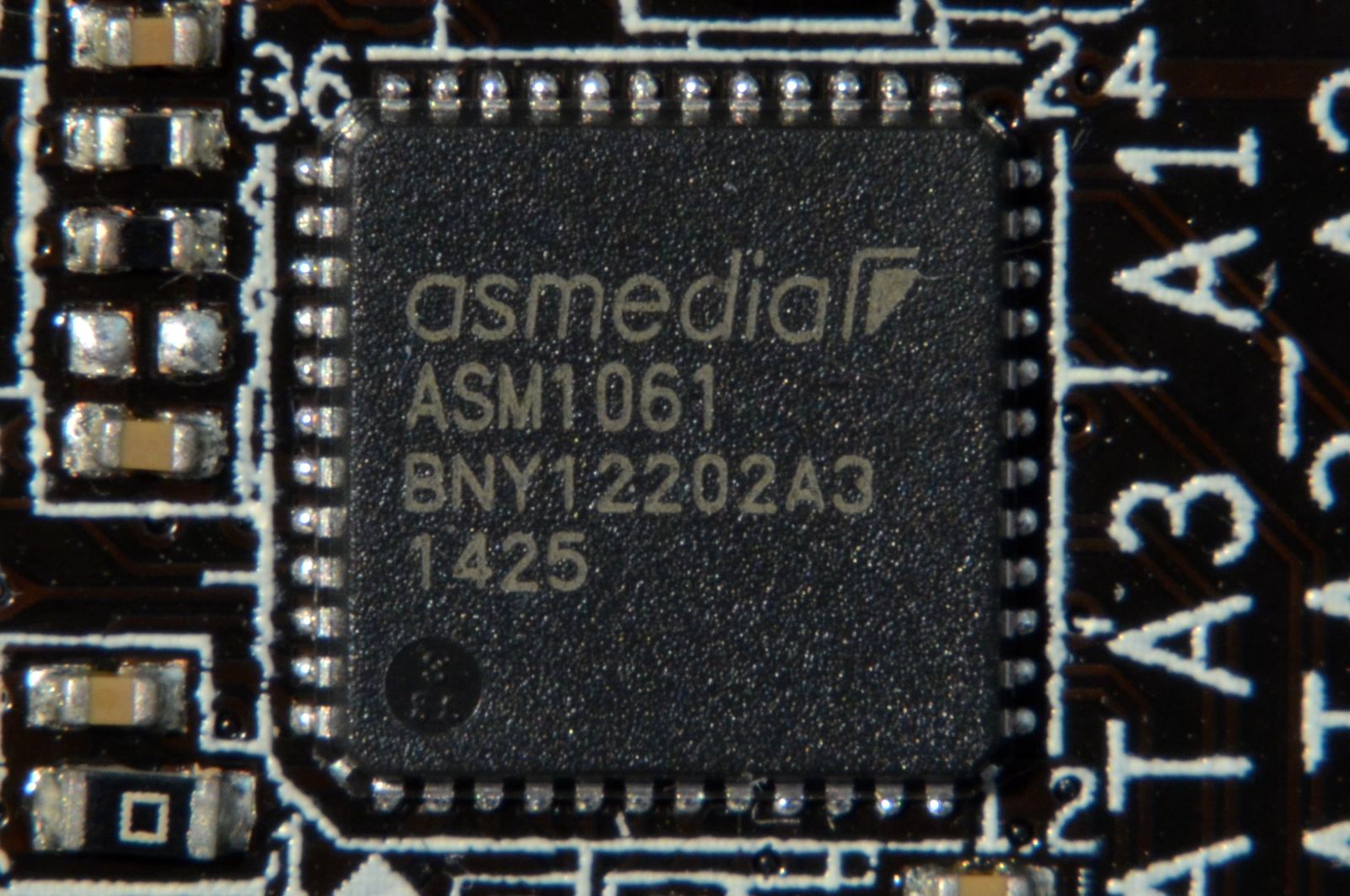

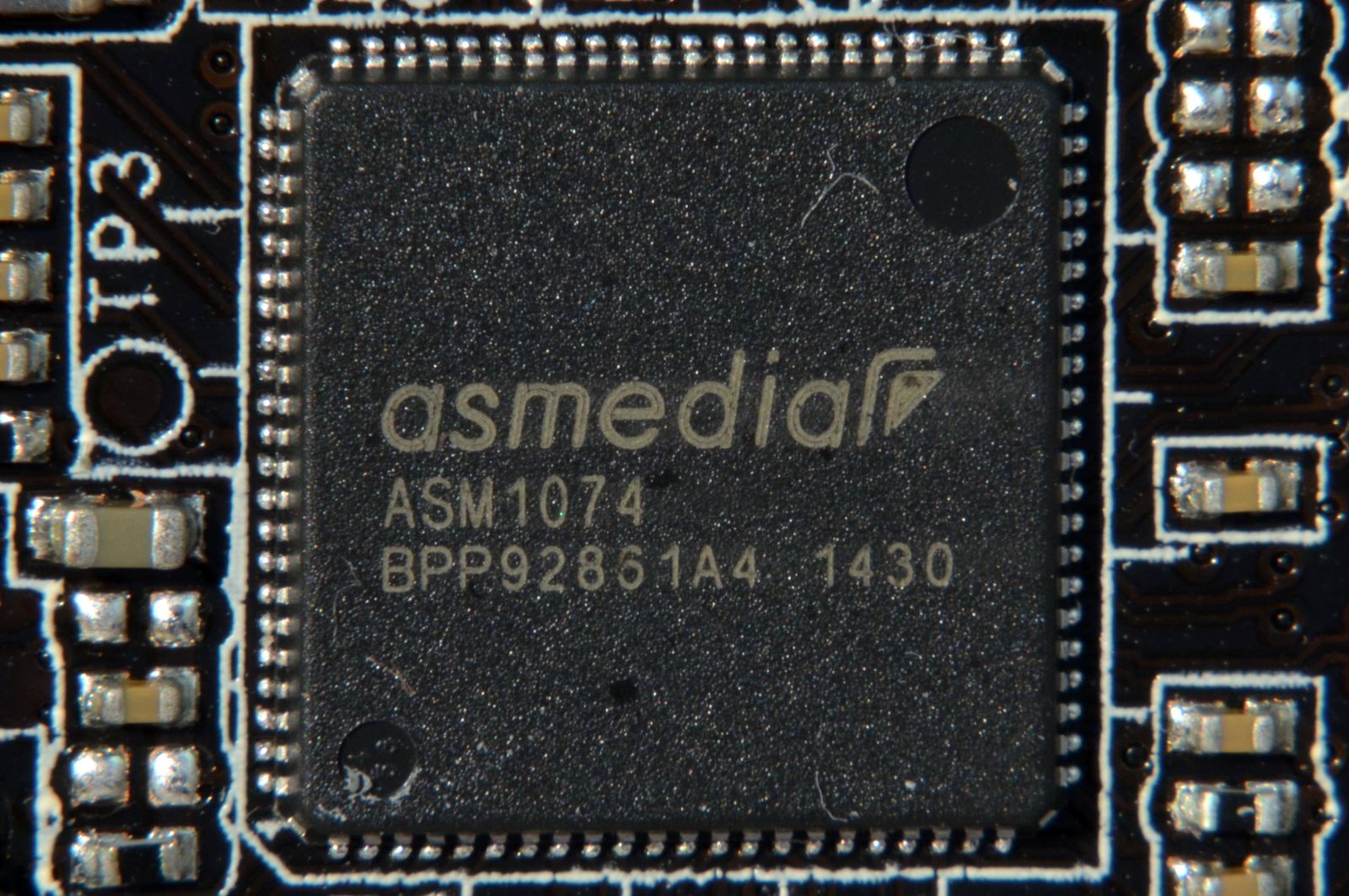

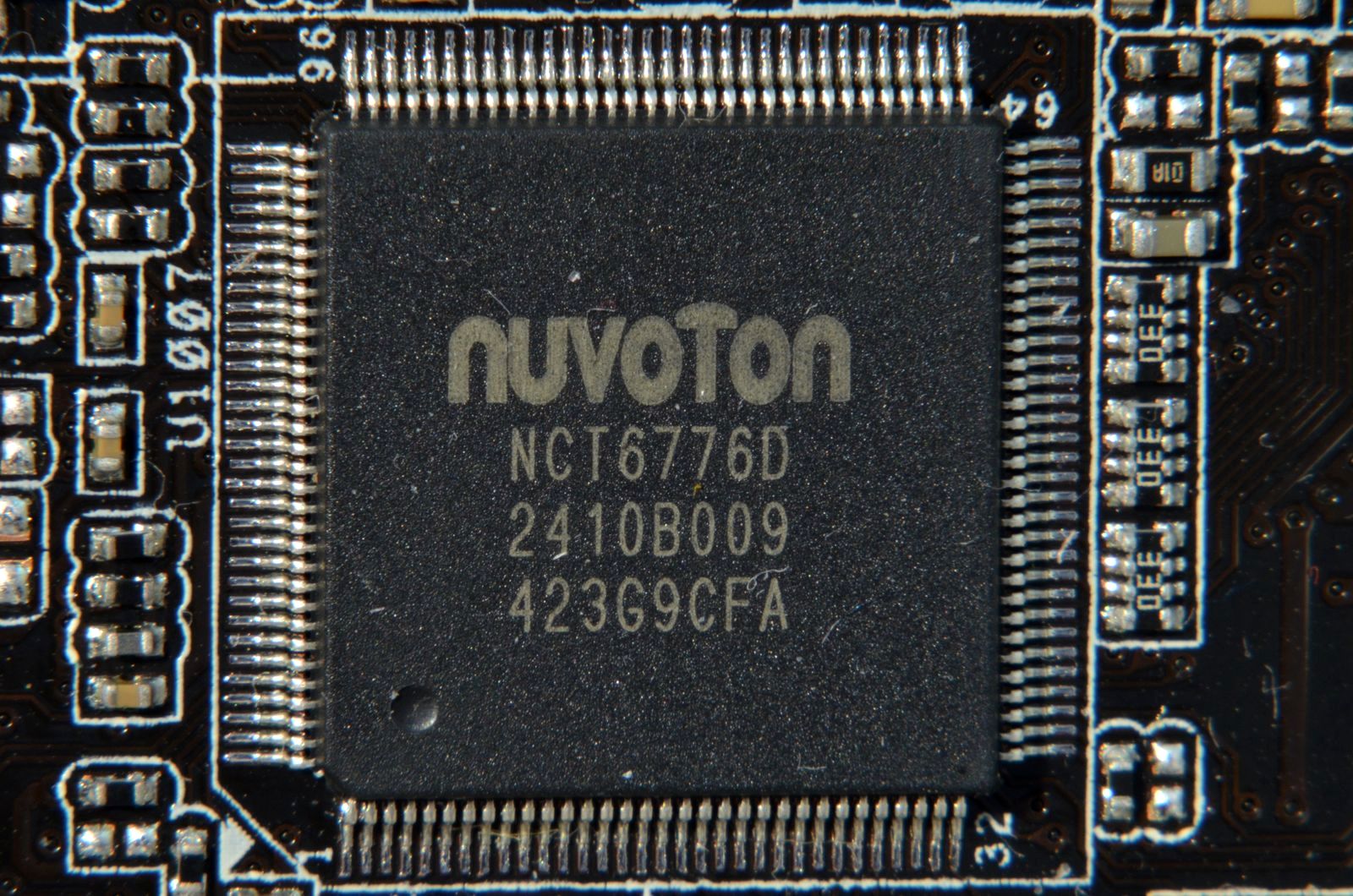

Cele 2 porturi SATA 6.0Gbps sunt obţinute cu ajutorul unui controller Asmedia ASM1061, iar conectorii USB 3.0 sunt obţinuţi cu ajutorul unui controller Asmedia ASM1074. În sfârşit, controller-ul Super I/O este un Nuvoton NCT6776D.
BIOS-ul adoptă linia de design specifică ASRock, cu menţiunea că sunt momente când pare cam lentă, dar fără probleme de stabilitate sau cursivitate. De asemenea, am observat existenţa unei opţiuni pentru activarea/dezactivarea interfeţei Wi-Fi, în condiţiile în care aceasta nu este prezentă.
