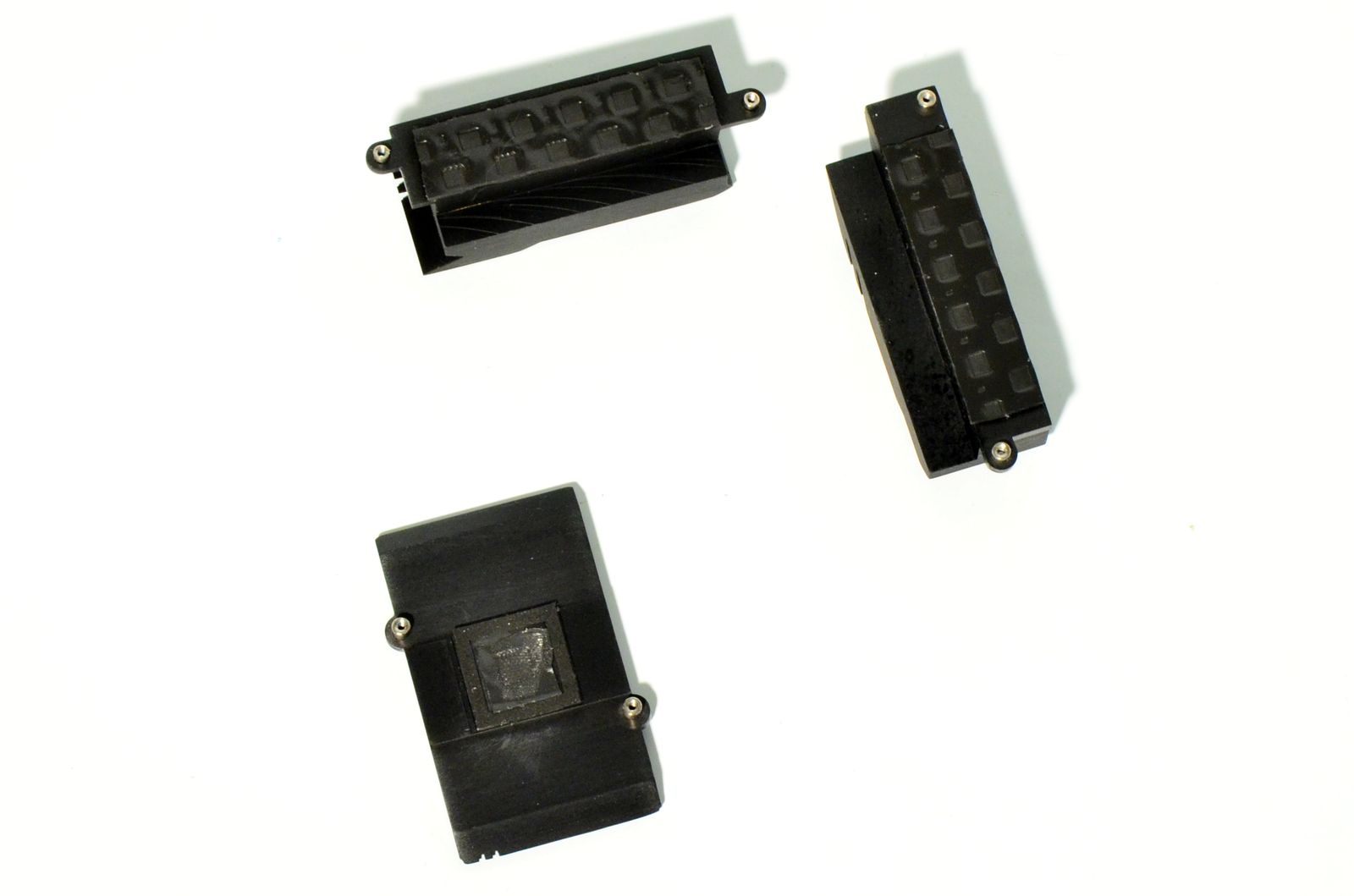

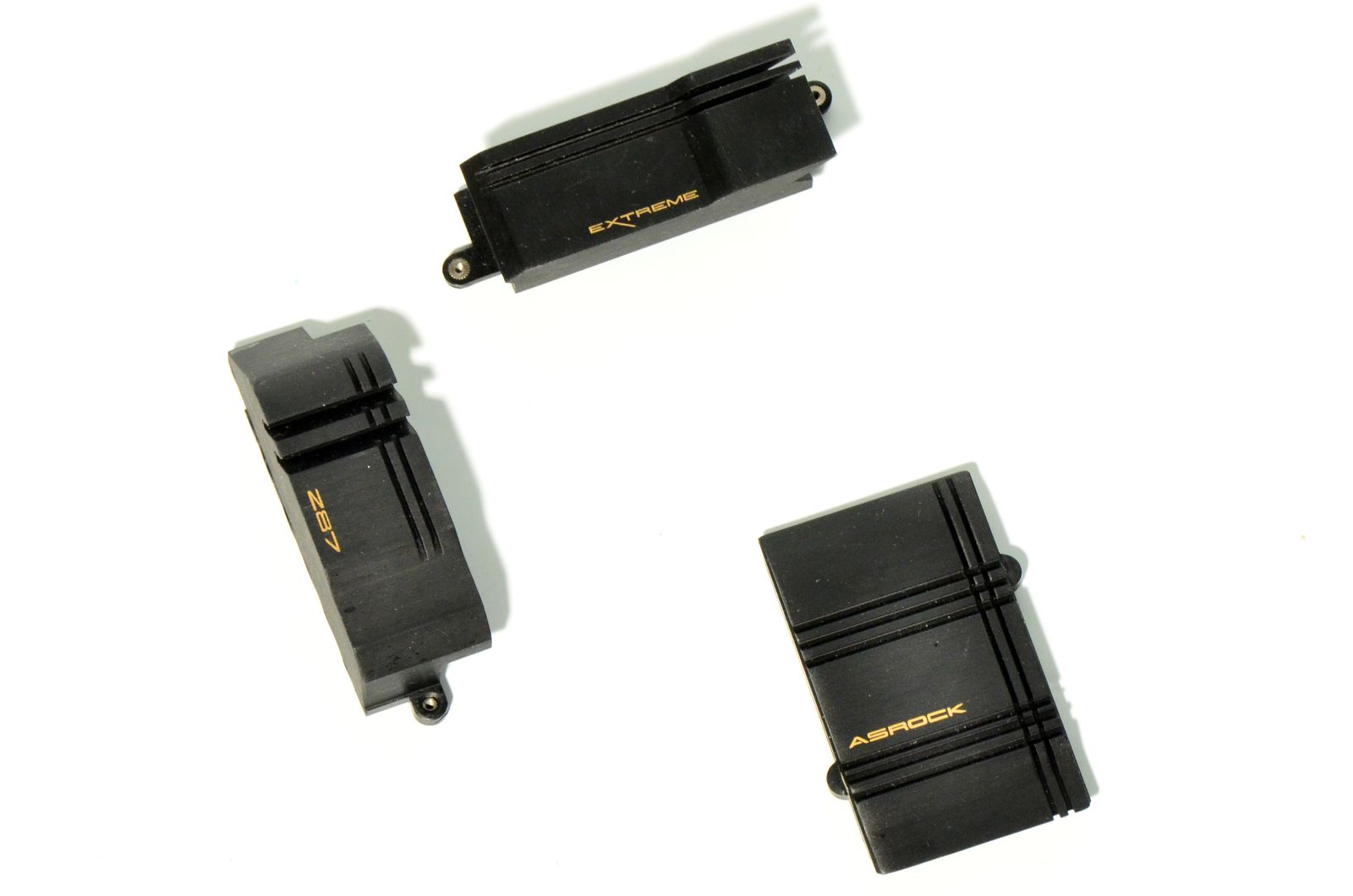

Neaşteptat pentru acest segment de piaţă, toate cele 3 heatsink-uri negre din aluminiu sunt fixate pe chipset şi VRM cu ajutorul şuruburilor şi nu cu mai puţin lăudatul sistem push-pins. Este adevărat că lipsesc heatpipe-urile, dar s-a demonstrat în repetate rânduri că în anumite situaţii, acestea au numai rol de marketing.

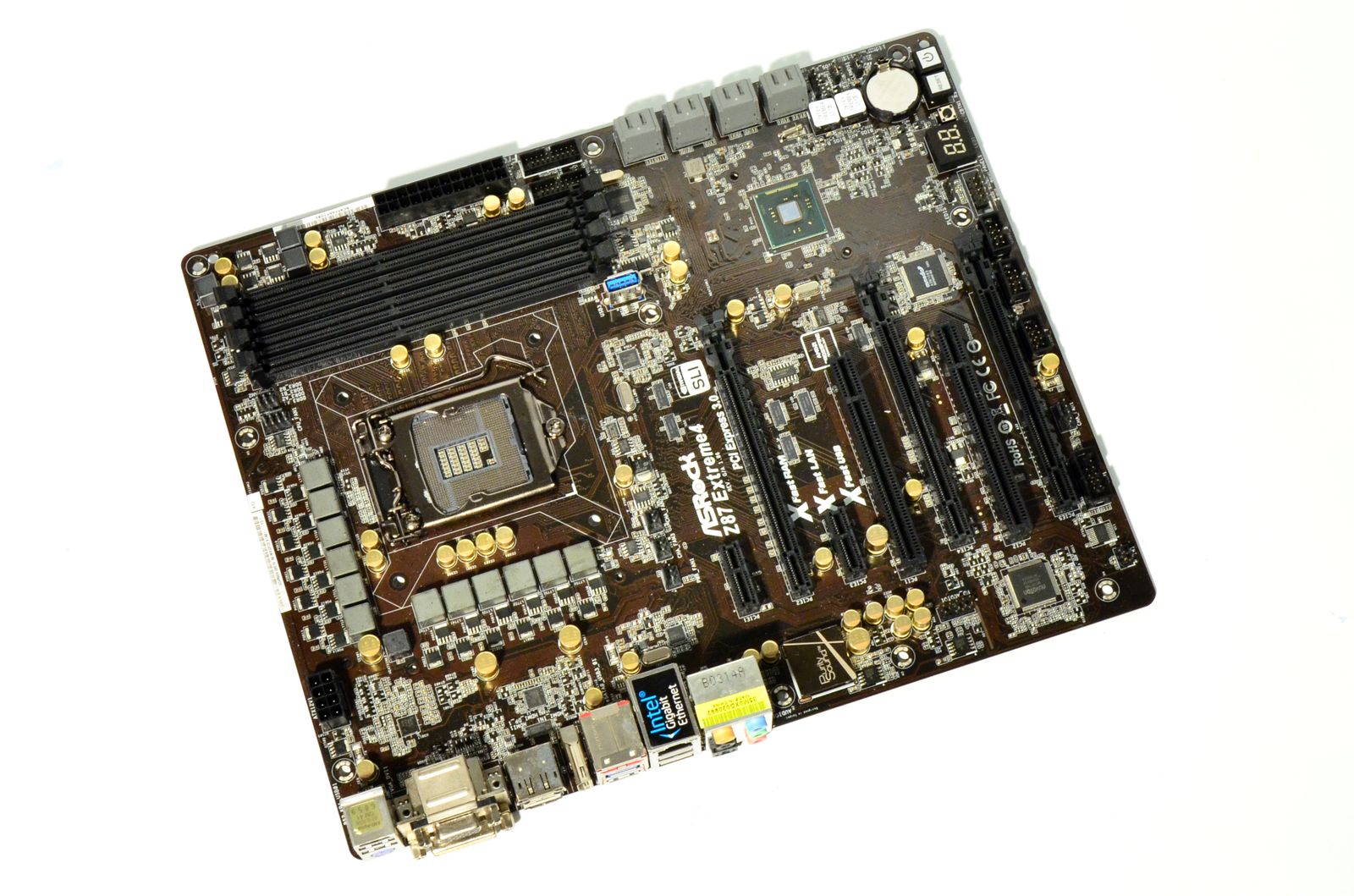

După în lăturarea heatsink-urilor, se poate trece la o analiză mai atentă a PC-ului, care a fost construit destul de îngrijit. Încă de la început, mi-a sărit în ochi portul USB 3.0 amplasat direct pe PCB, în zona bancurilor de memorie. Ideea este interesantă pentru cei ce deţin carcase ceva mai vechi, ale căror panouri frontale foloseau astfel de conectori. Iar cu câţiva ani în urmă, poate că o astfel de implementare ar fi fost utilă pentru tehnologia ReadyBoost, dar în epoca SSD-urilor aceasta a cam fost uitată.

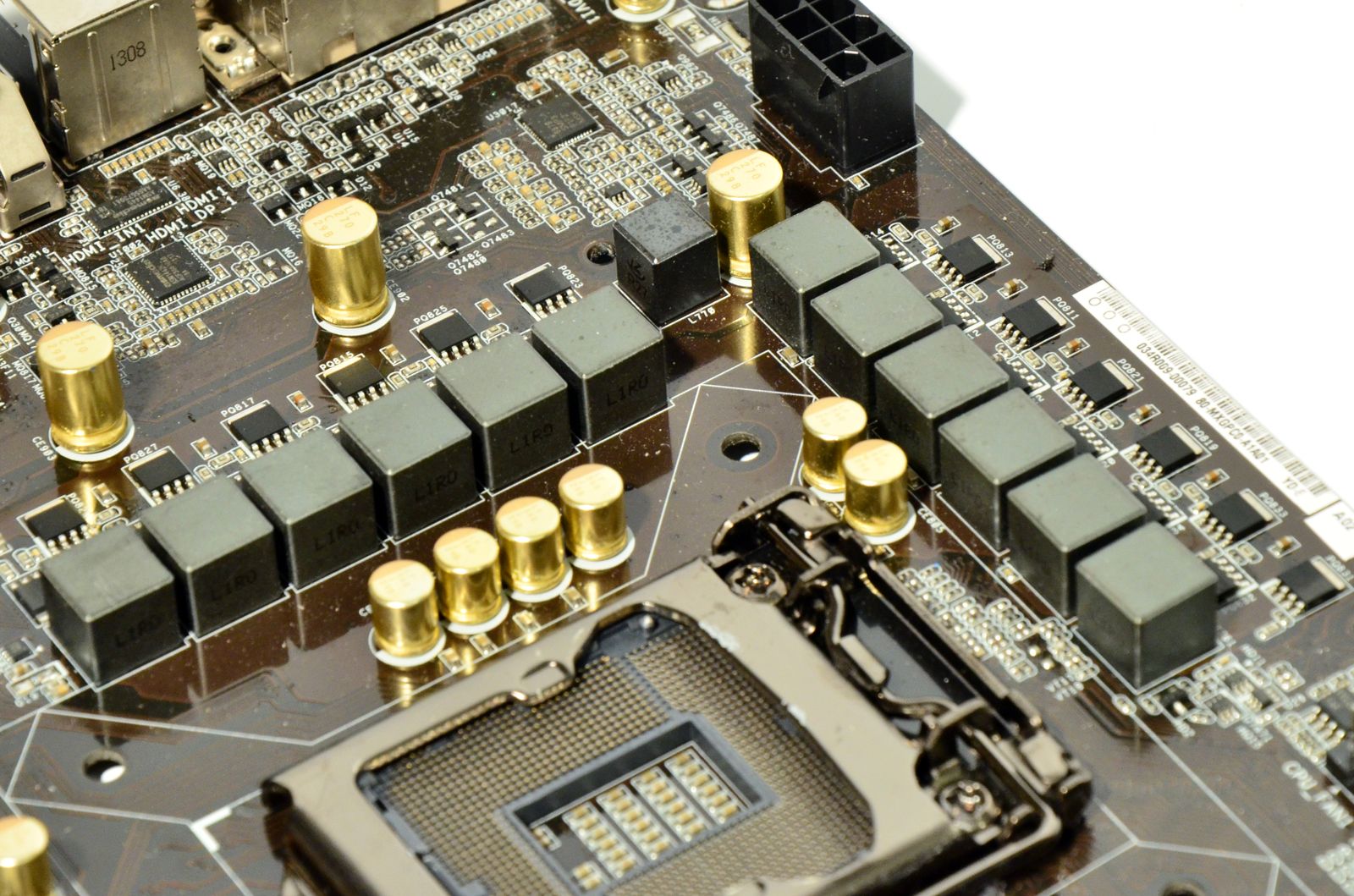

VRM-ul digital este unul ceva mai solid decât mă aşteptam, folosind condensatori Premium Gold şi fiind alcătuit din 12 stagii.

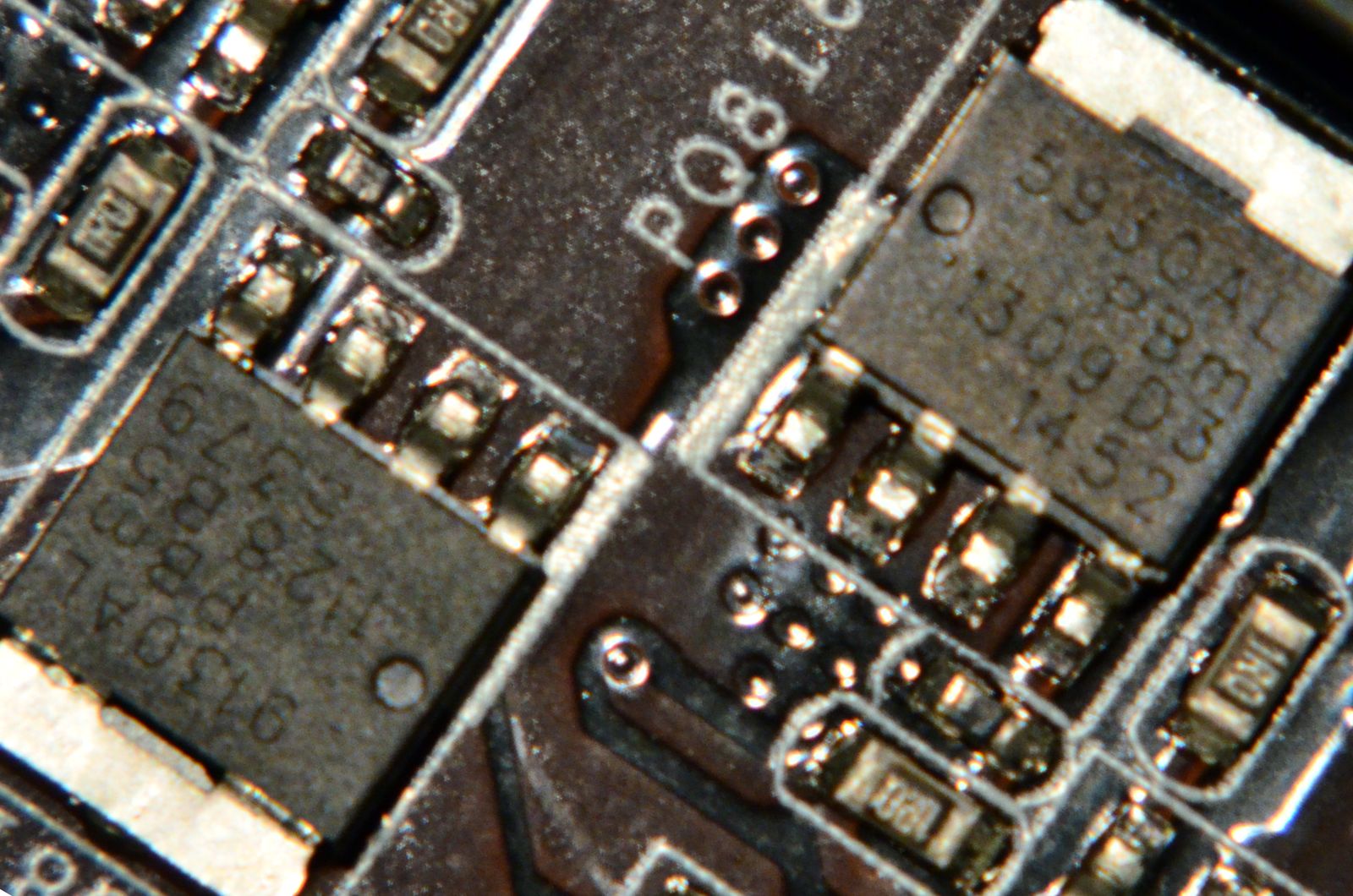

Pentru fiecare stagiu sunt utilizate câte 1 chip MOSFET 5930AL şi 9130AL, produse de NXP Technology.

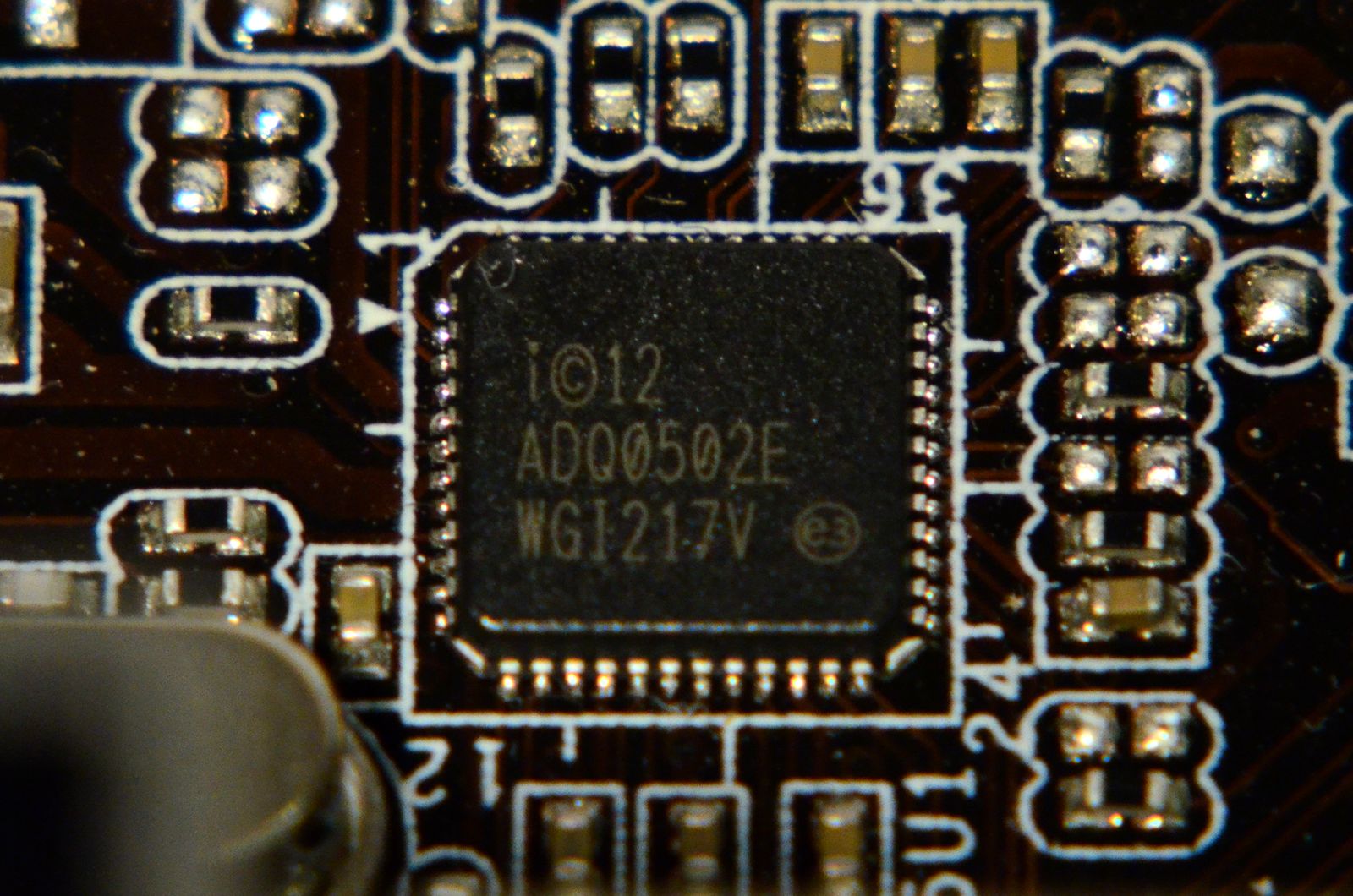

Interfaţa Gigabit Ethernet este pusă la dispoziţie, în mod previzibil, printr-un controller Intel WGI217V.

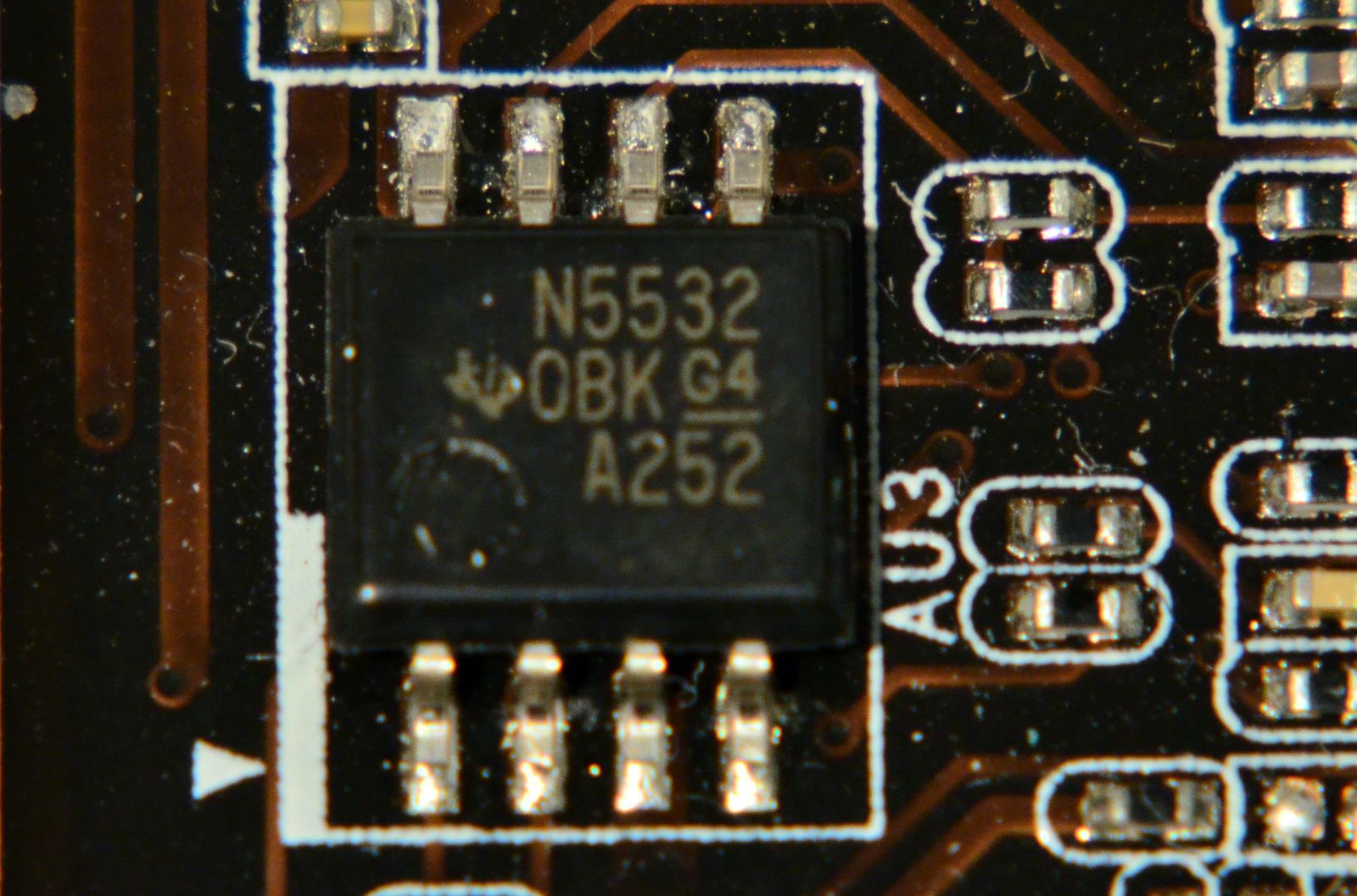

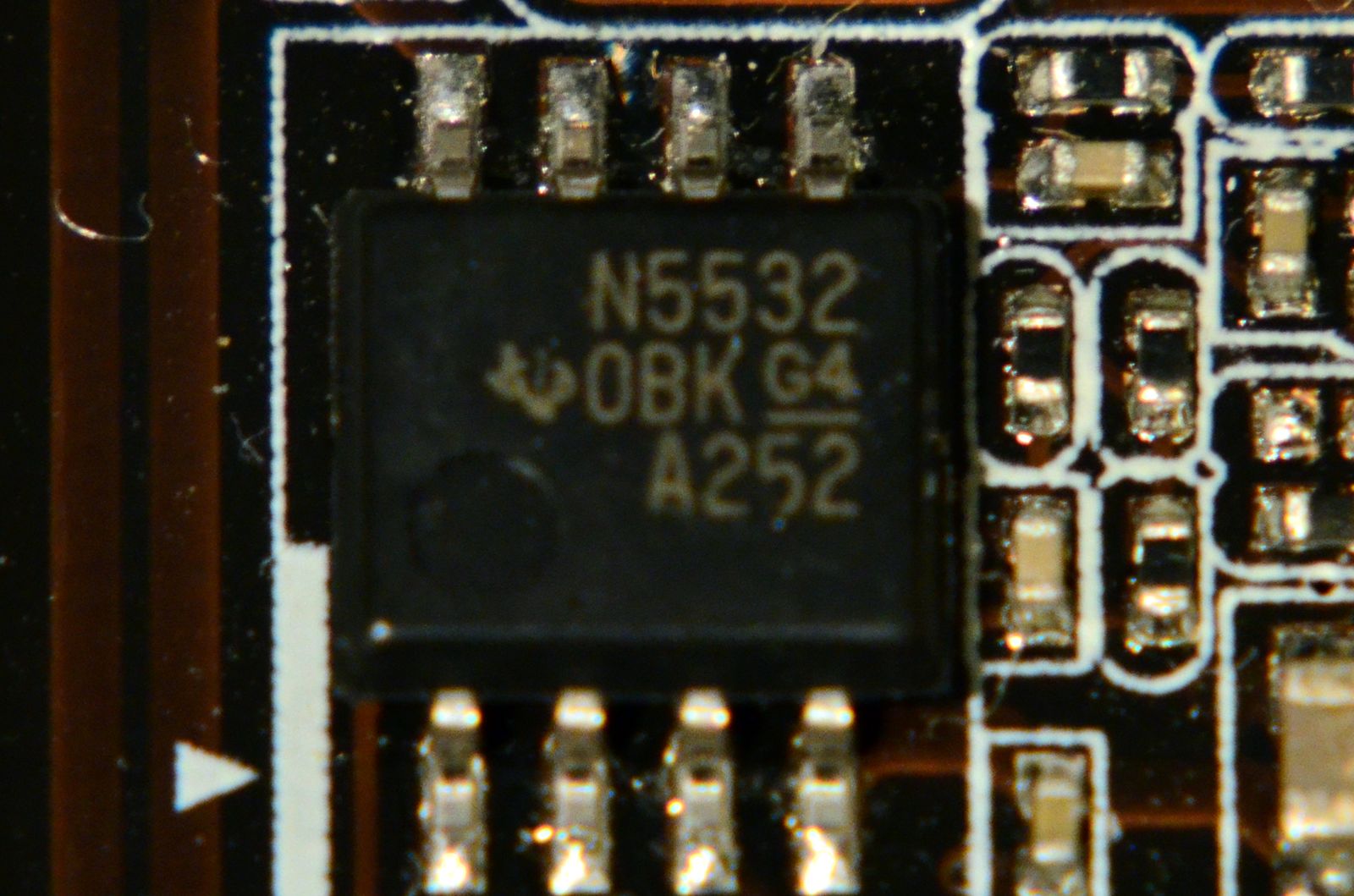

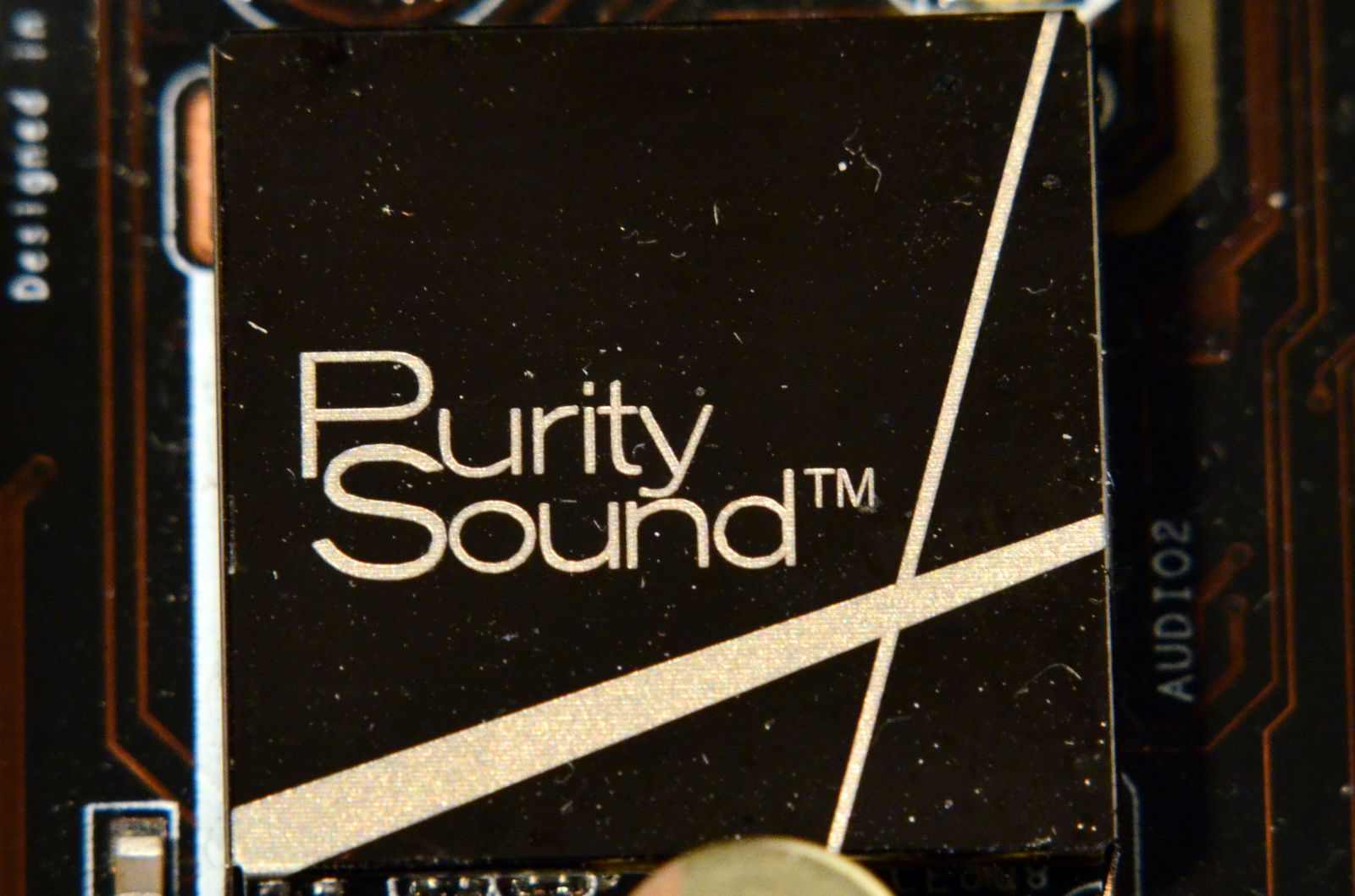

Interfaţa audio este ceva mai specială, chiar dacă este asigurată de un codec audio Realtek ALC1150. Acesta este ecranat cu ajutorul unei carcase ce prezintă logo-ul Purity Sound şi este acompaniat de 2 amplificatoare TI NE5532 şi de condensatori Premium Gold, întregul ansamblu fiind izolat de restul PCB-ului, la fel ca în cazul anumitor modele ASUS sau GIGABYTE.

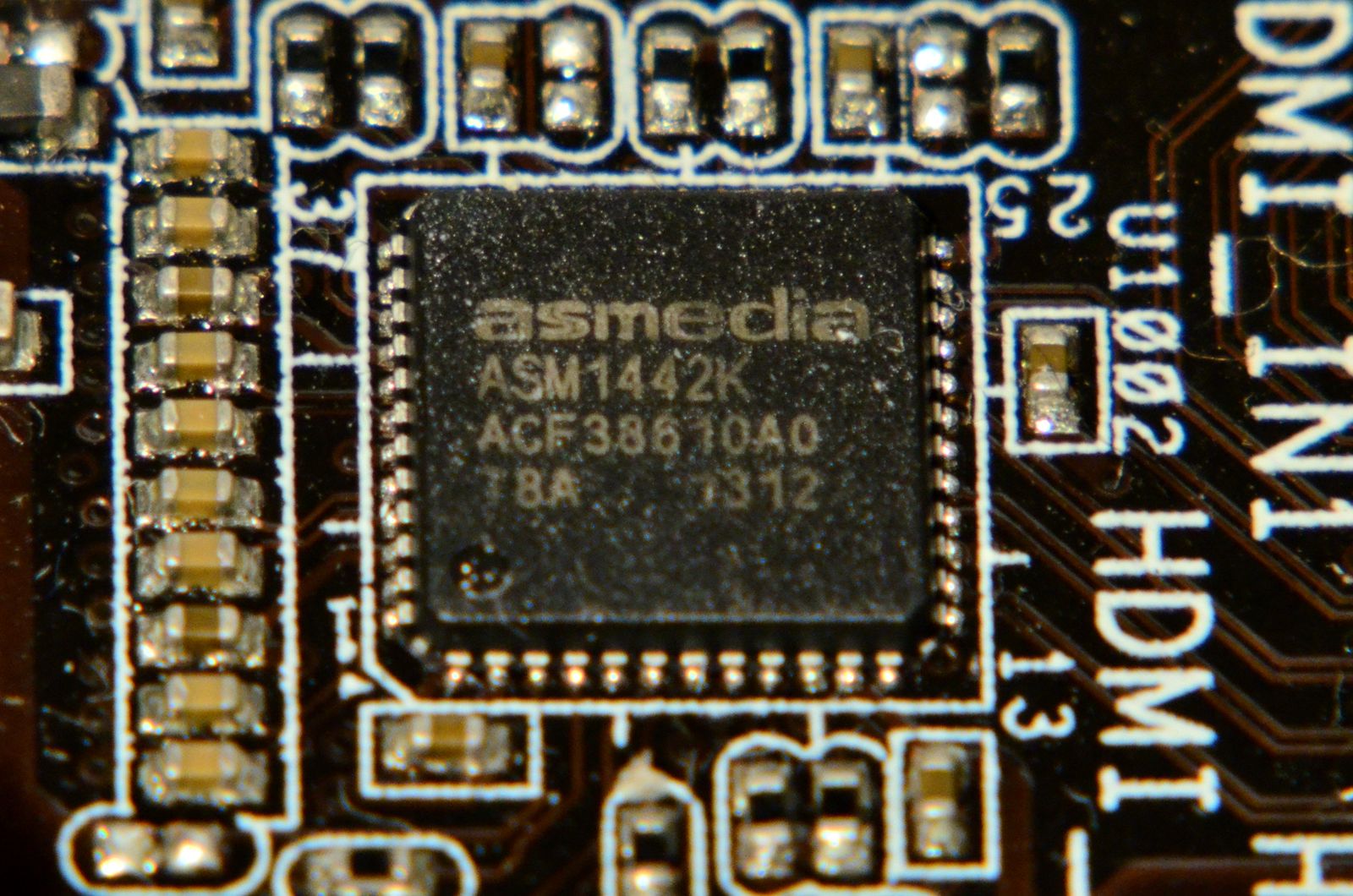

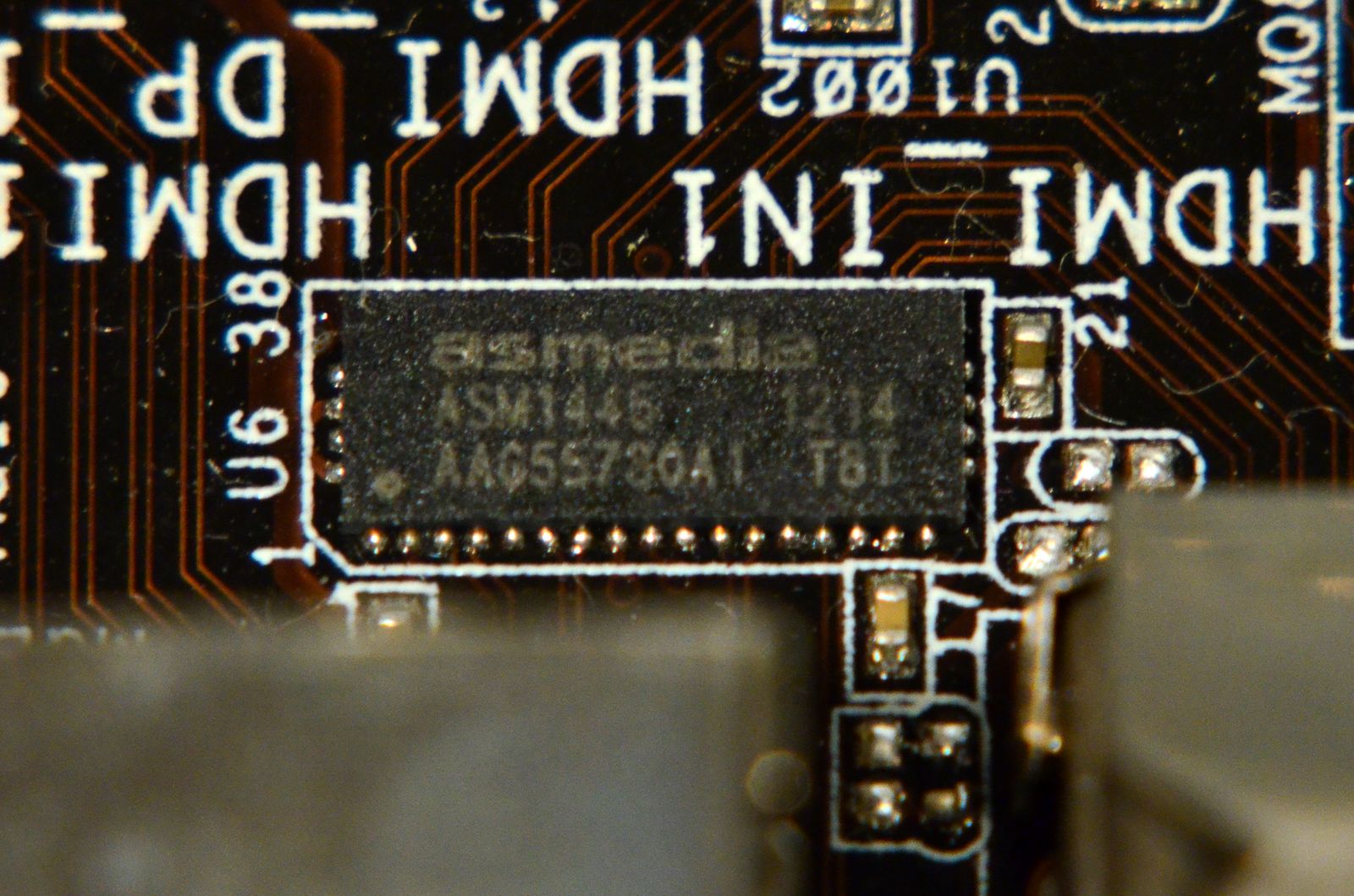

Pentru obţinerea conectorilor video HDMI şi DisplayPort, ASRock Z87 Extreme4 foloseşte 2 controllere separate produse de Asmedia: ASM1442K şi ASM1446.

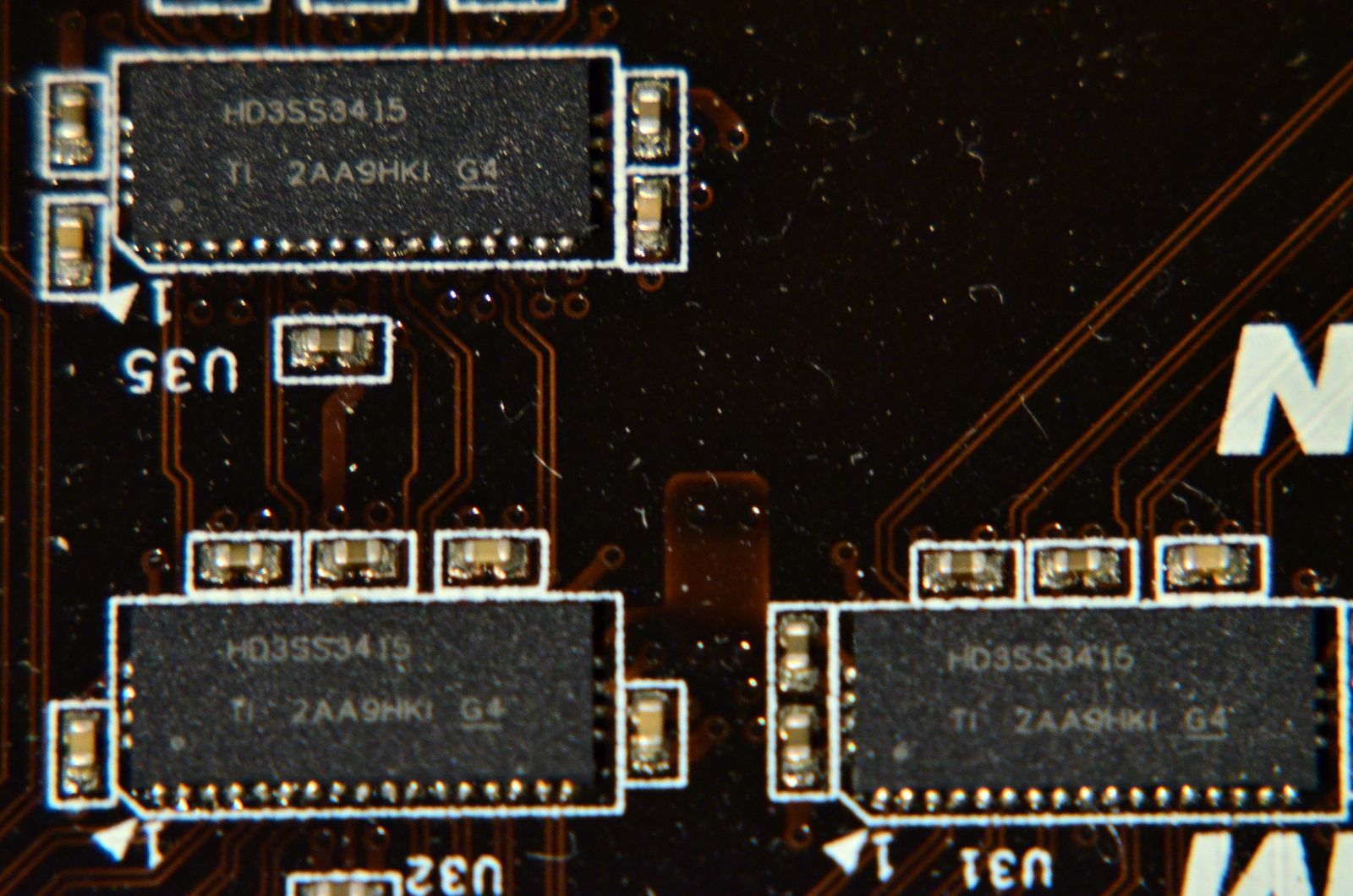

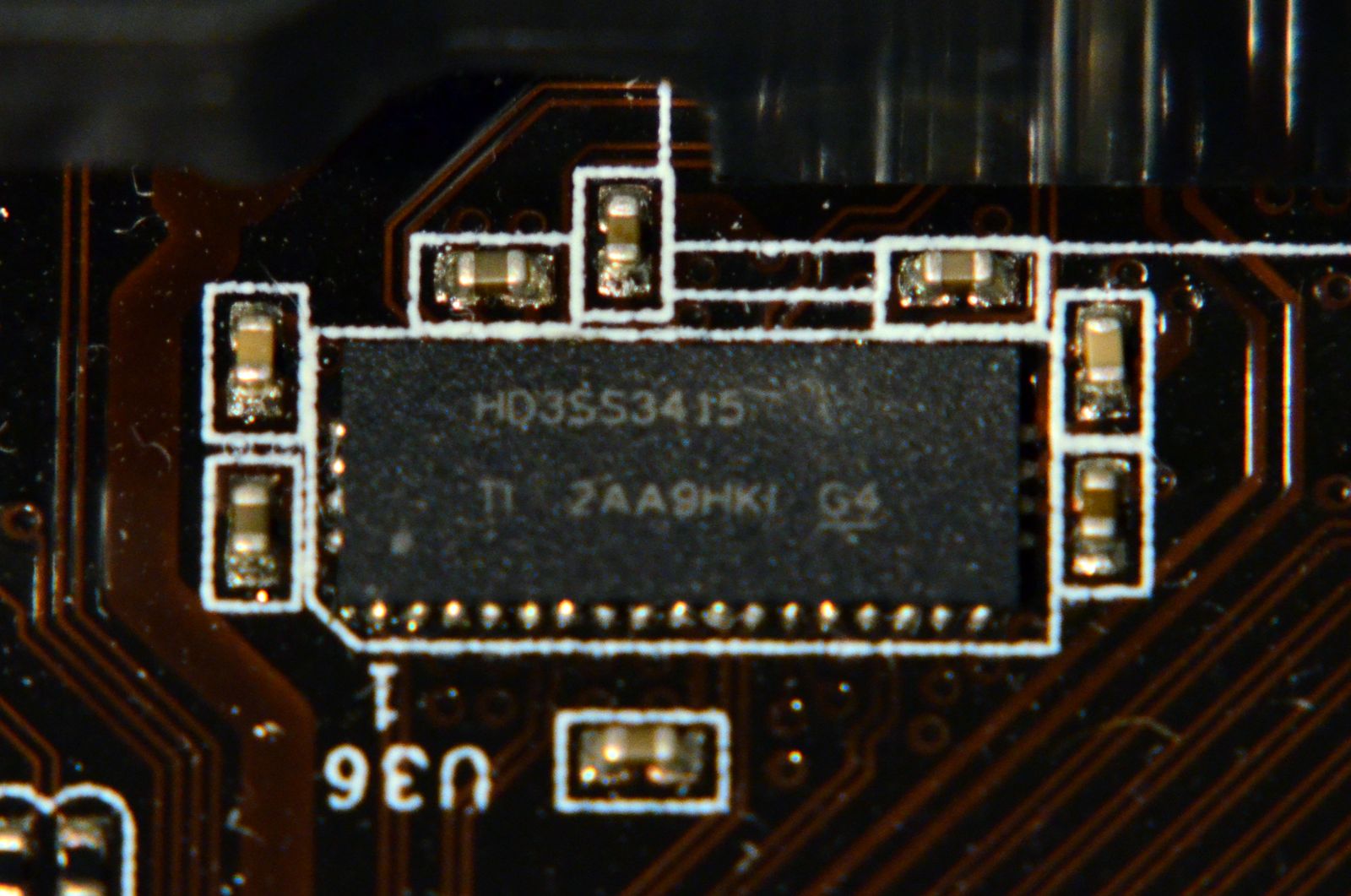

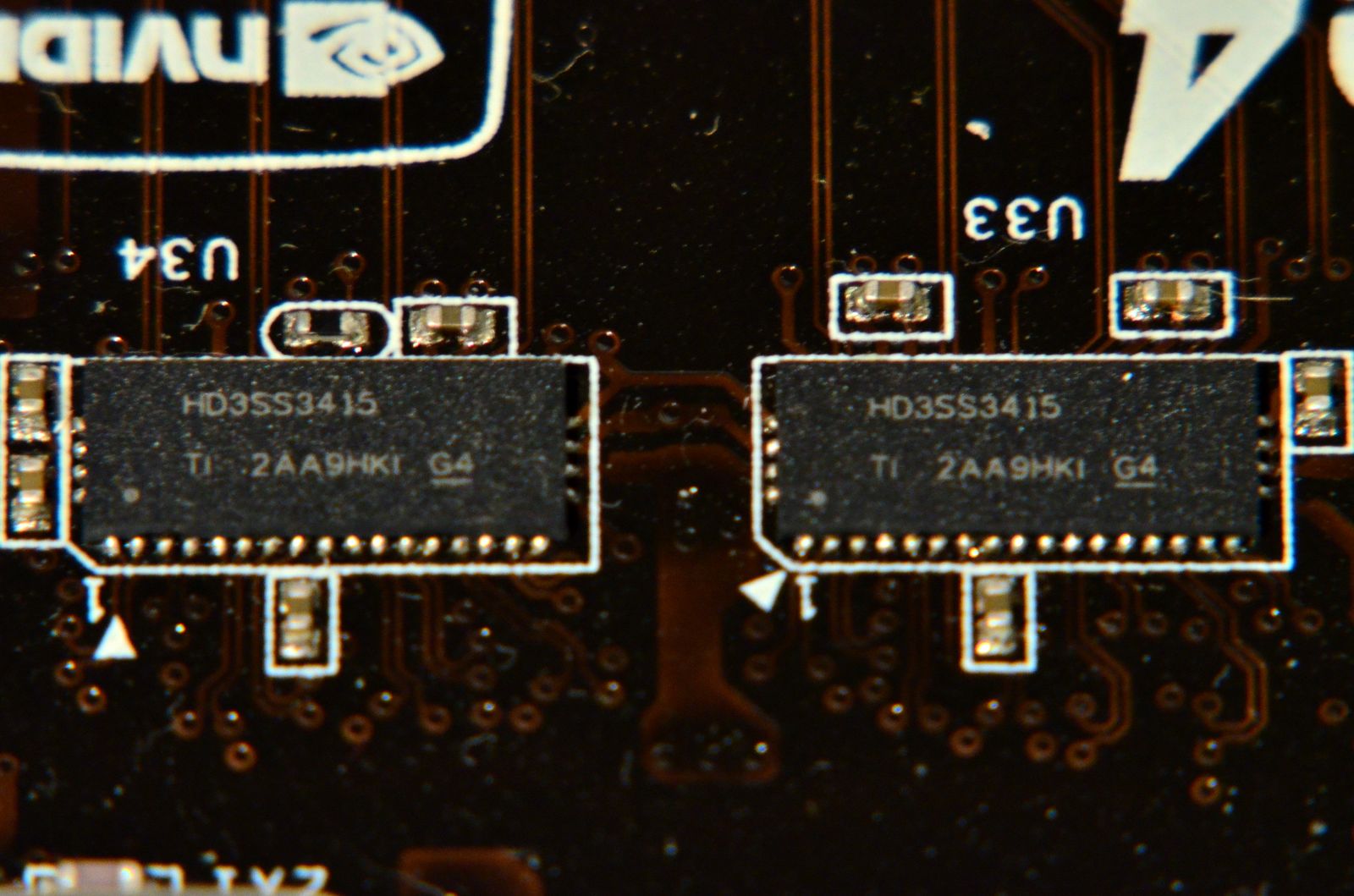

Pentru atribuirea numărului de canale necesare slot-urilor PCI-Express sunt utilizate nu mai puţin de 6 switch-uri HD3SS3415 produse de Texas Instruments.

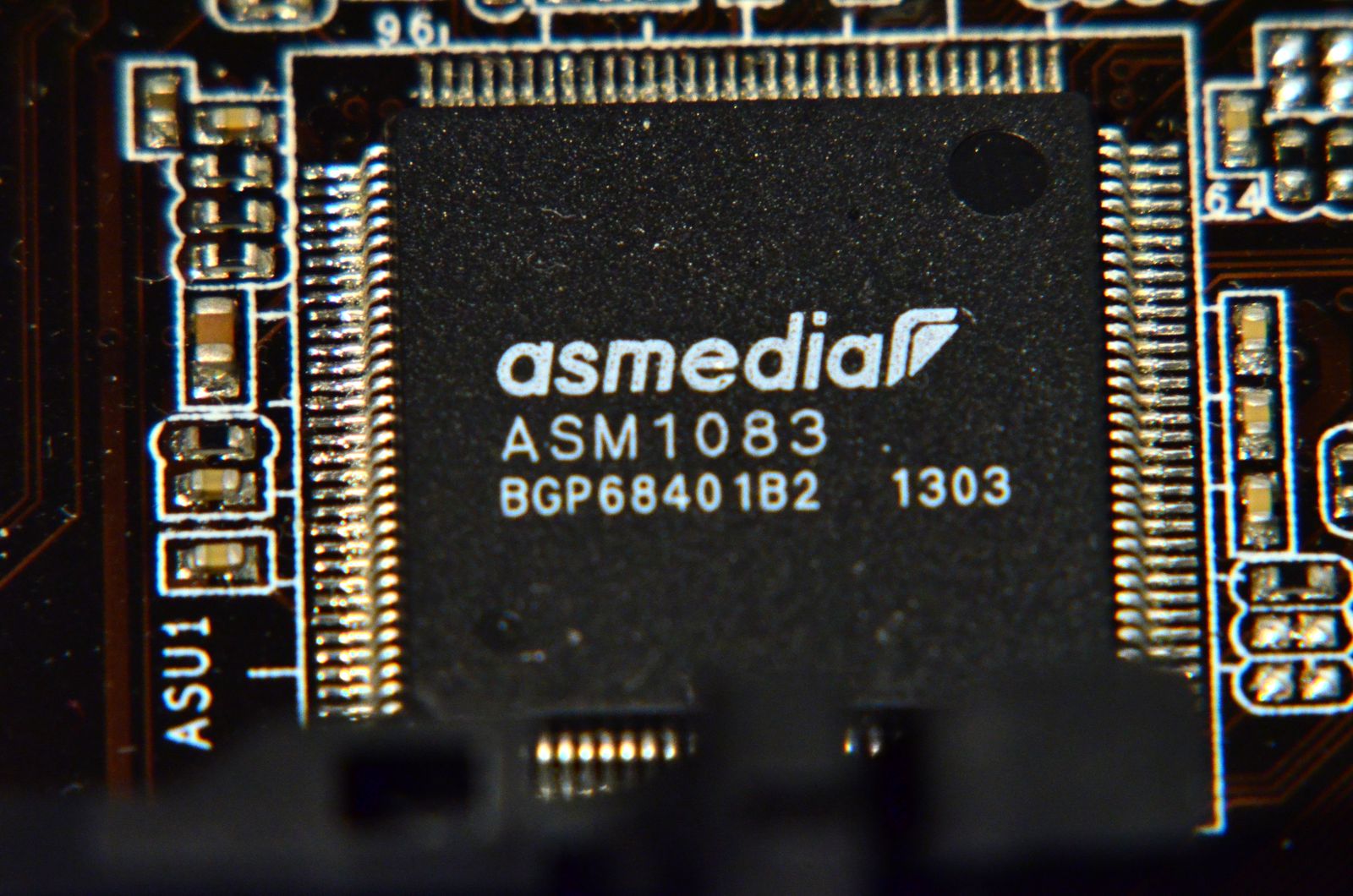

Slot-urile de expansiune PCI, deşi prezente pe placa de bază, nu sunt oferite nativ de platformă, aşa că ele au fost implementate cu ajutorul unui controller Asmedia ASM1083.

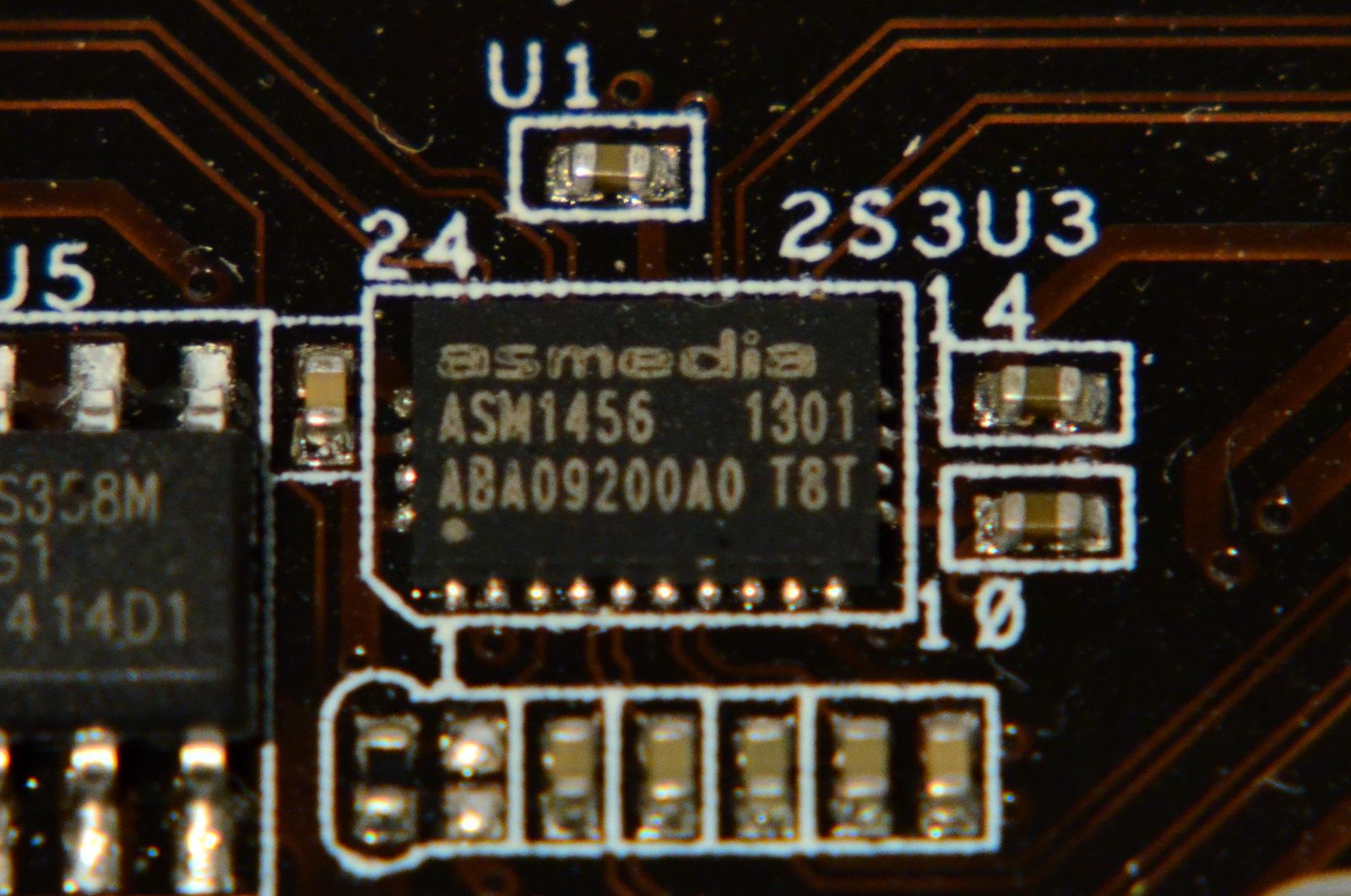

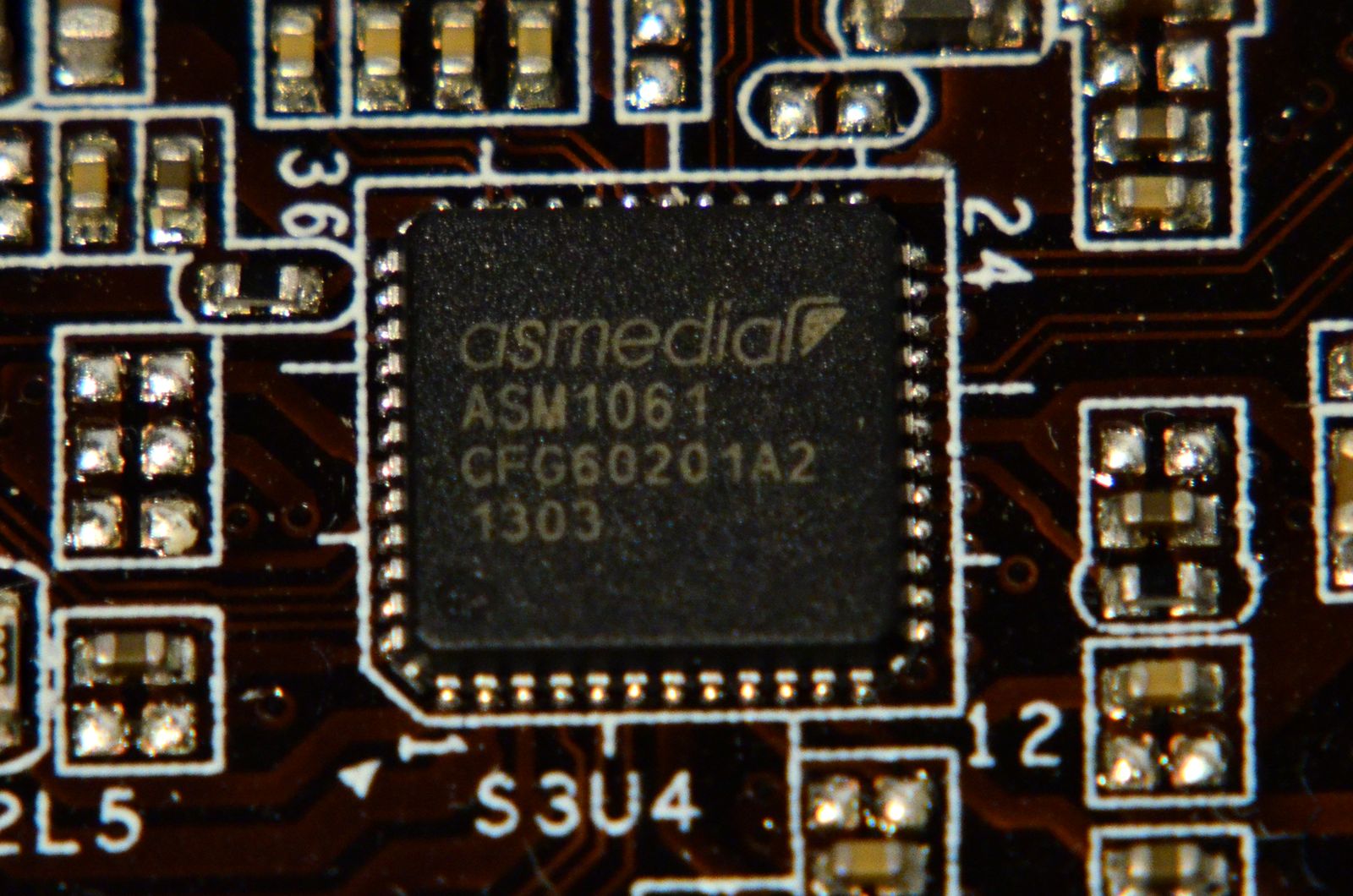

De asemenea, avem si 2 controllere SATA 6.0Gbps (unul pentru 2 dintre porturile SATA şi unul pentru portul eSATA): Asmedia ASM1456 şi ASM1061.

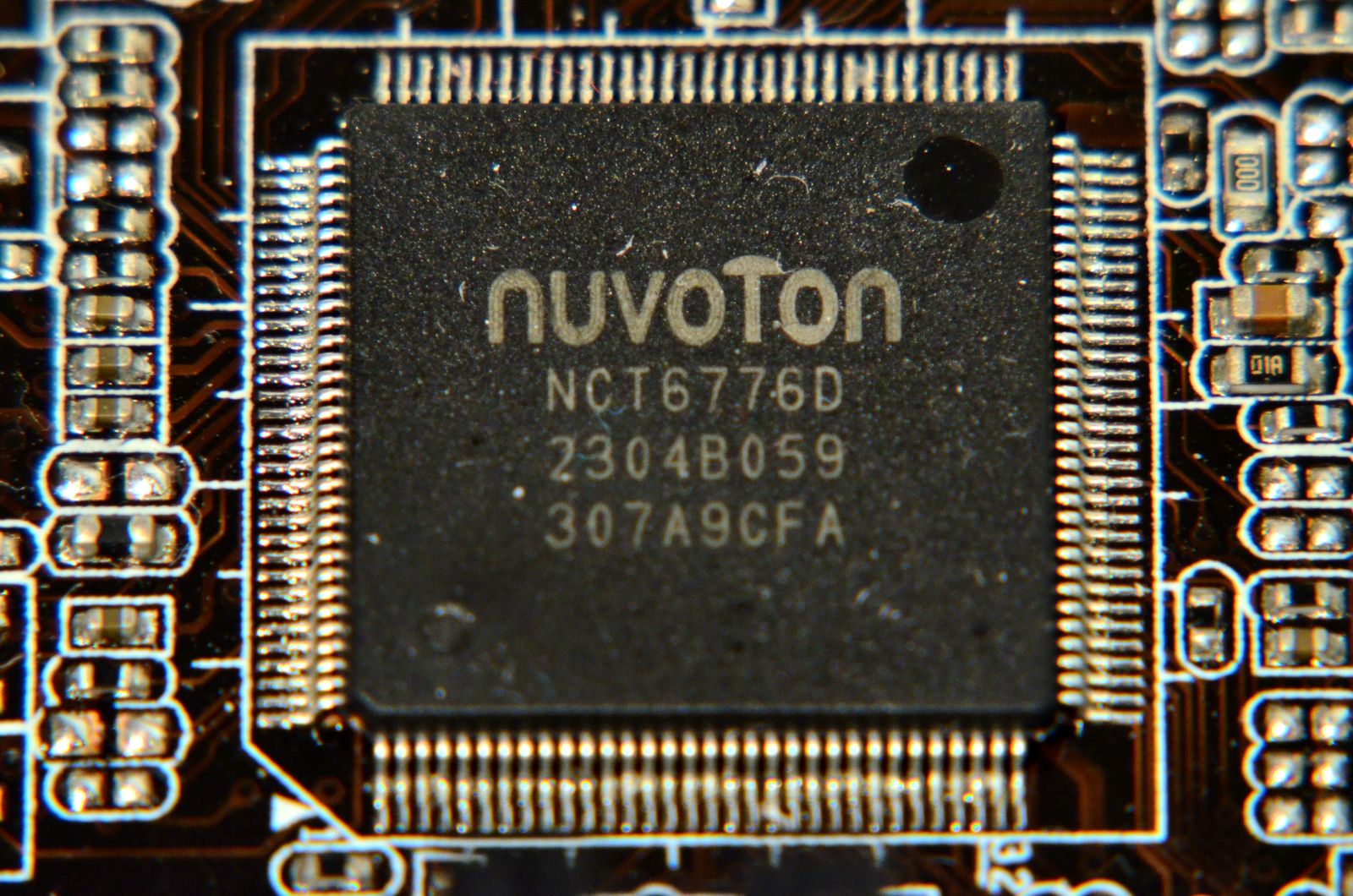

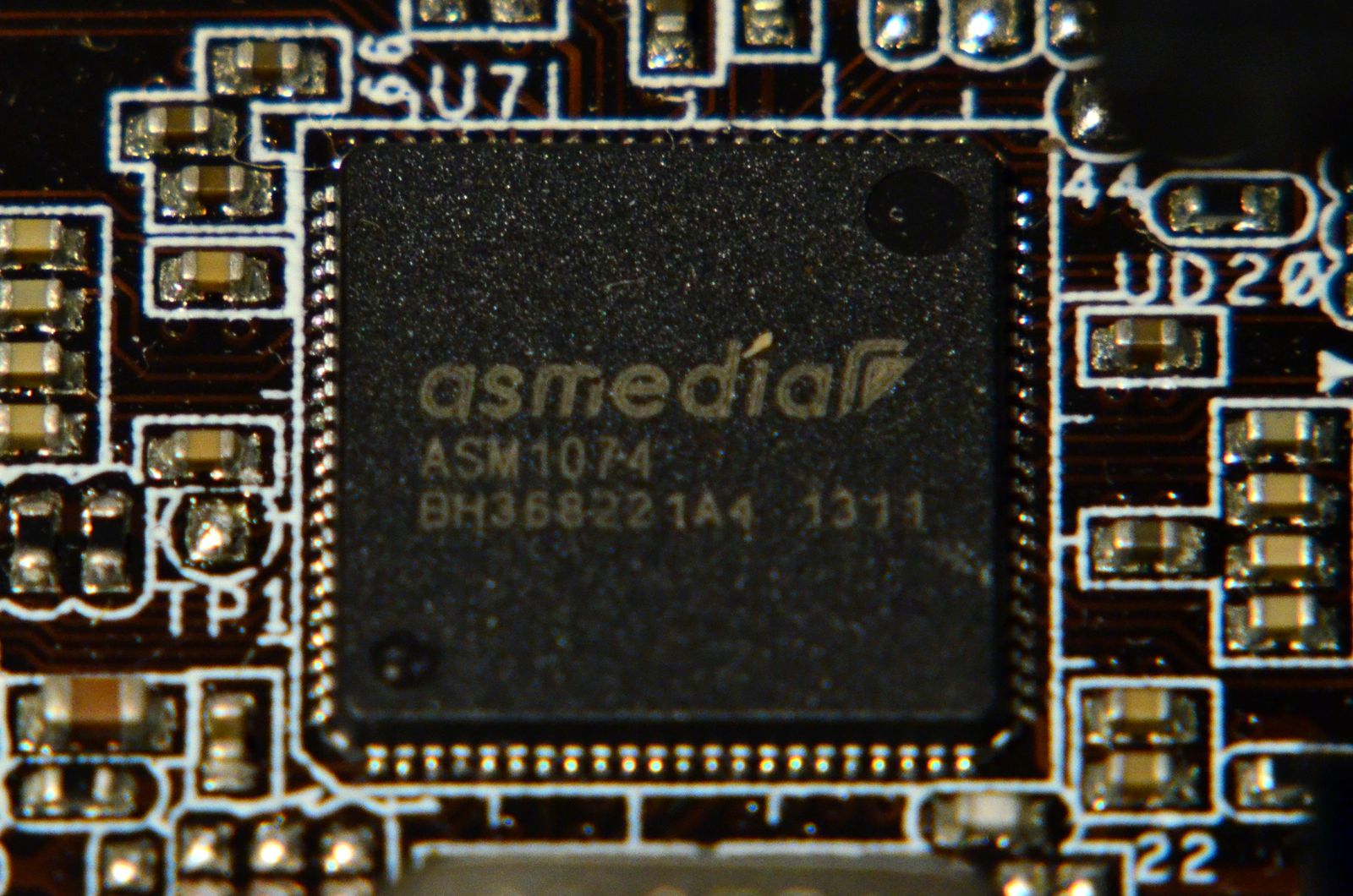

În sfârşit, am mai observat un controller USB 3.0 Asmedia ASM1074 şi un controller Super I/O Nuvoton NCT6776D.
