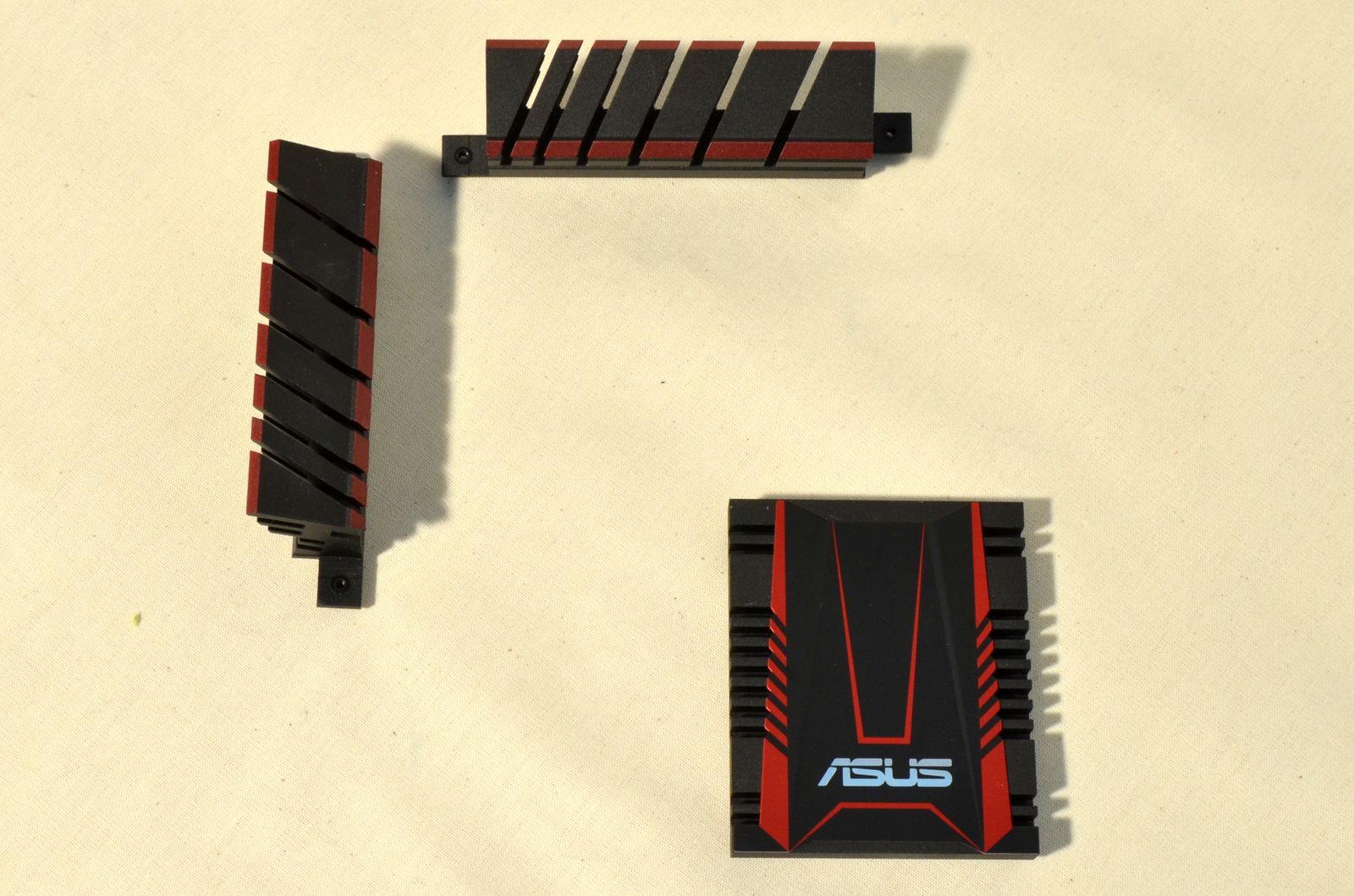

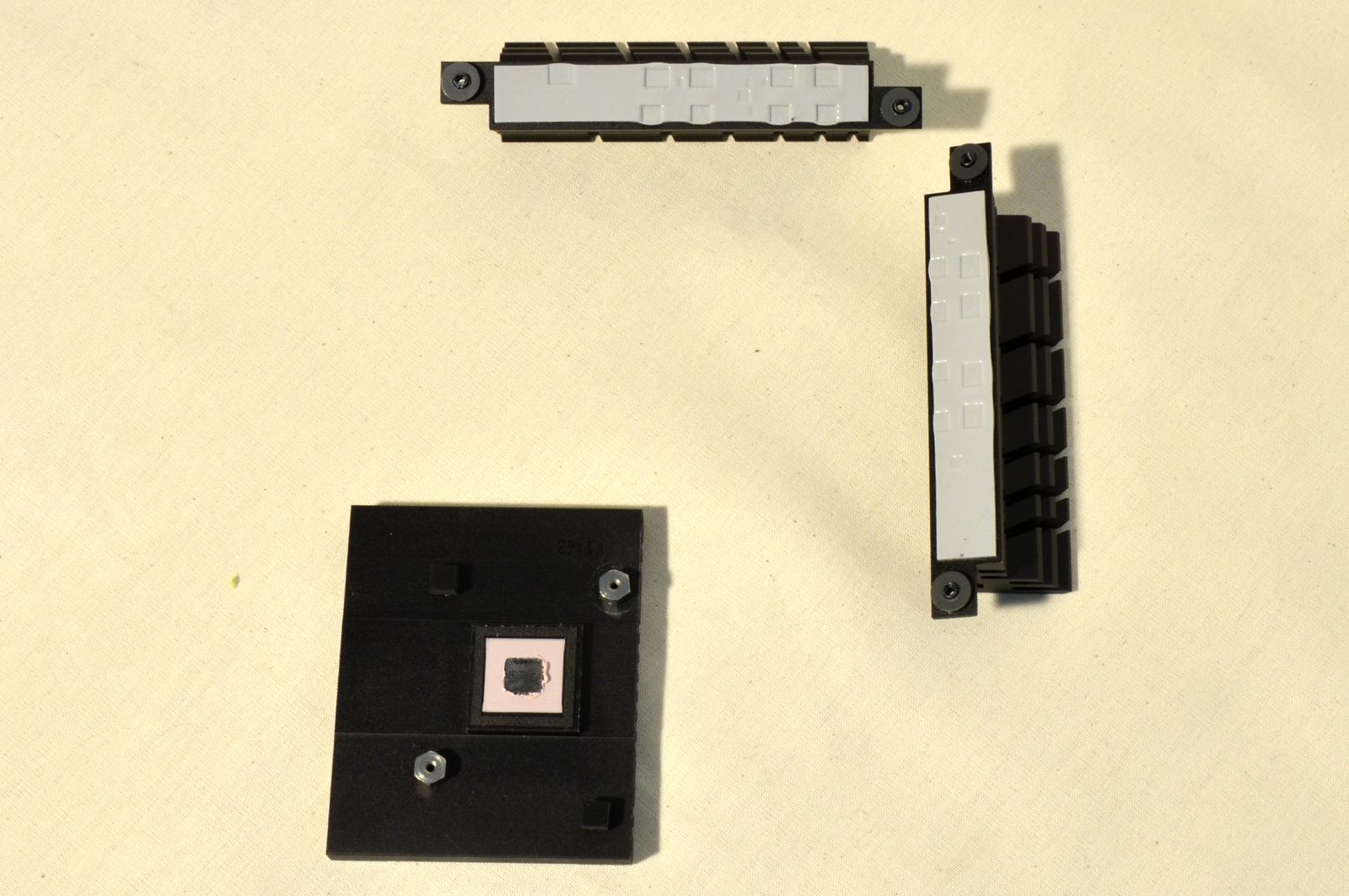

Soluţia de răcire este alcătuită din 3 heatsink-uri simple, independente, ce preiau căldura de pe chipset şi VRM. Iar o surpriză extrem de plăcută la acest capitol este decizia producătorului de a folosi şuruburi la fixarea lor şi nu sistemul push-pin.

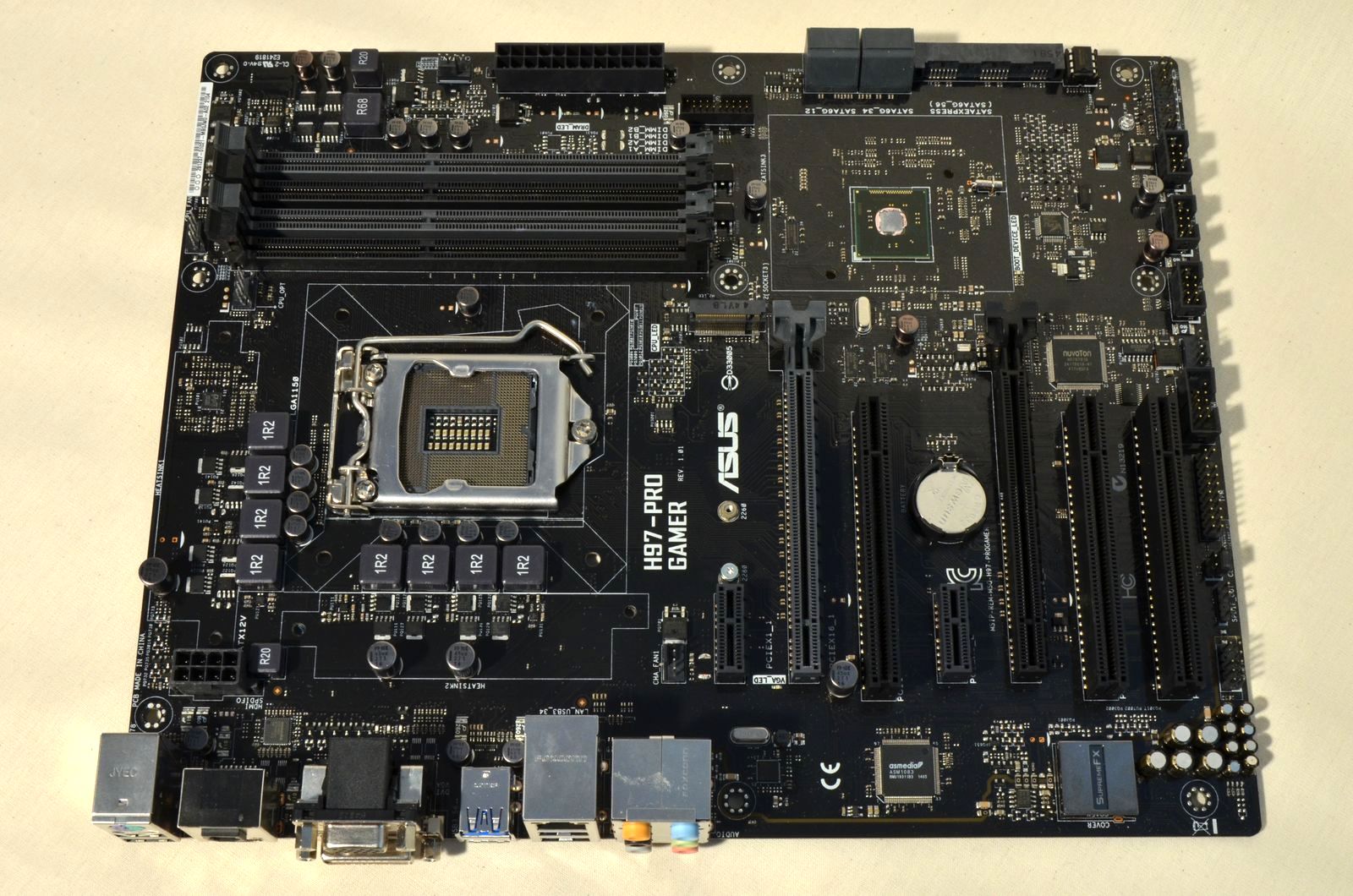

PCB-ul negru mat se prezintă ordonat şi aerisit, prezentând după părerea mea o atenţie sporită în execuţie.

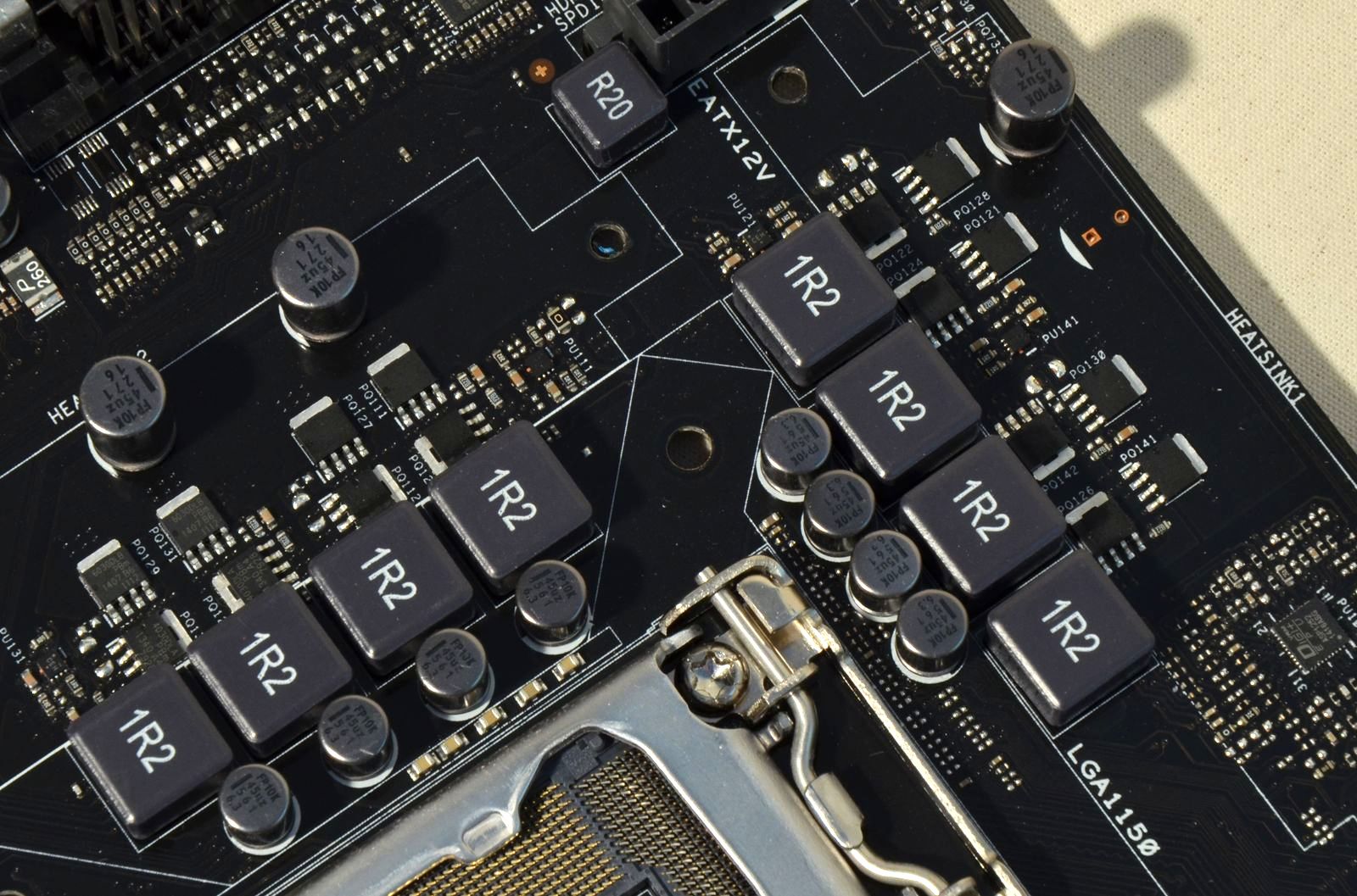

Etajul de alimentare pentru procesor este alcătuit din 8 faze digitale, în timp ce pentru memoria RAM este utilizată o singură fază.

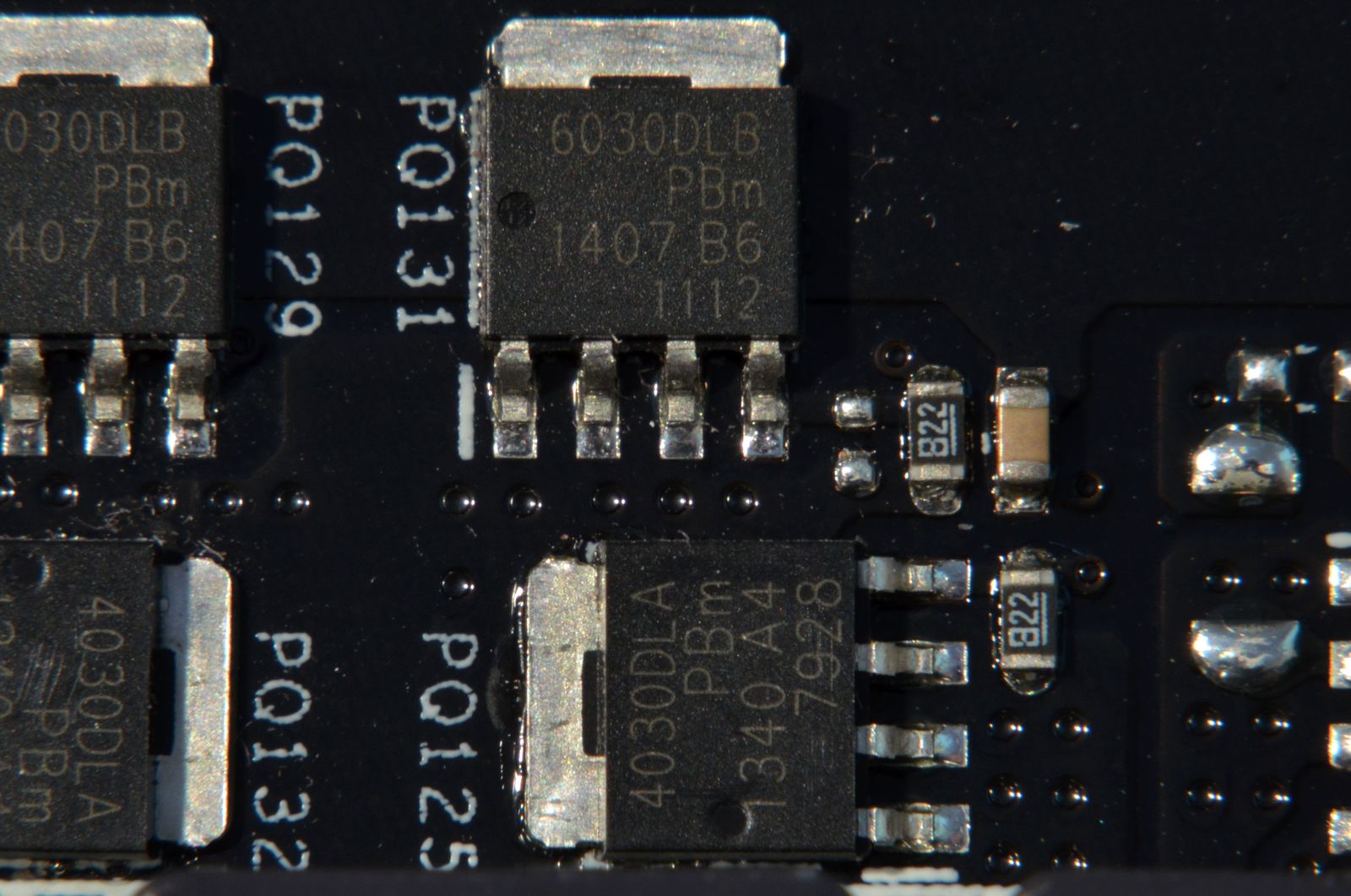

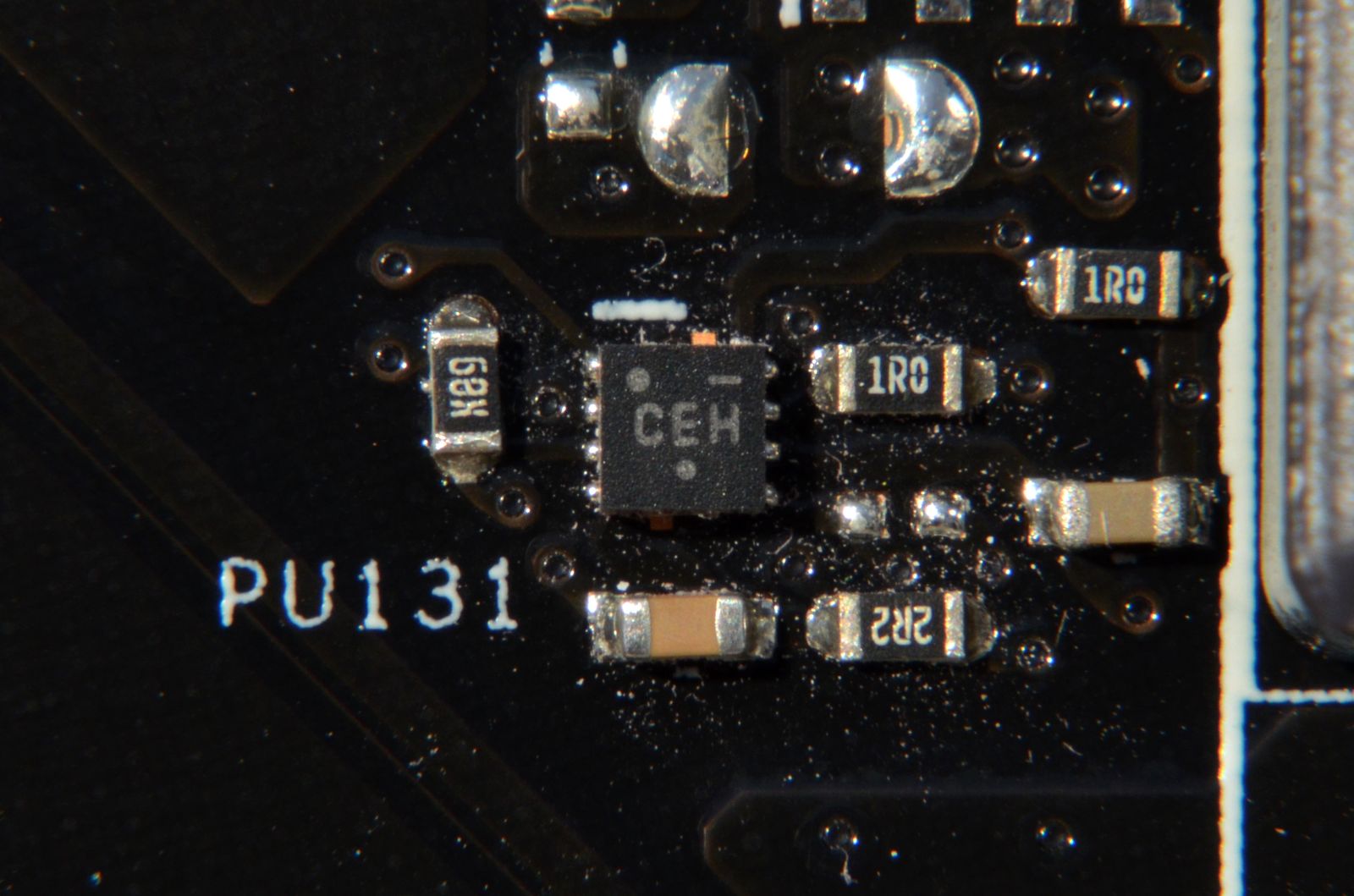

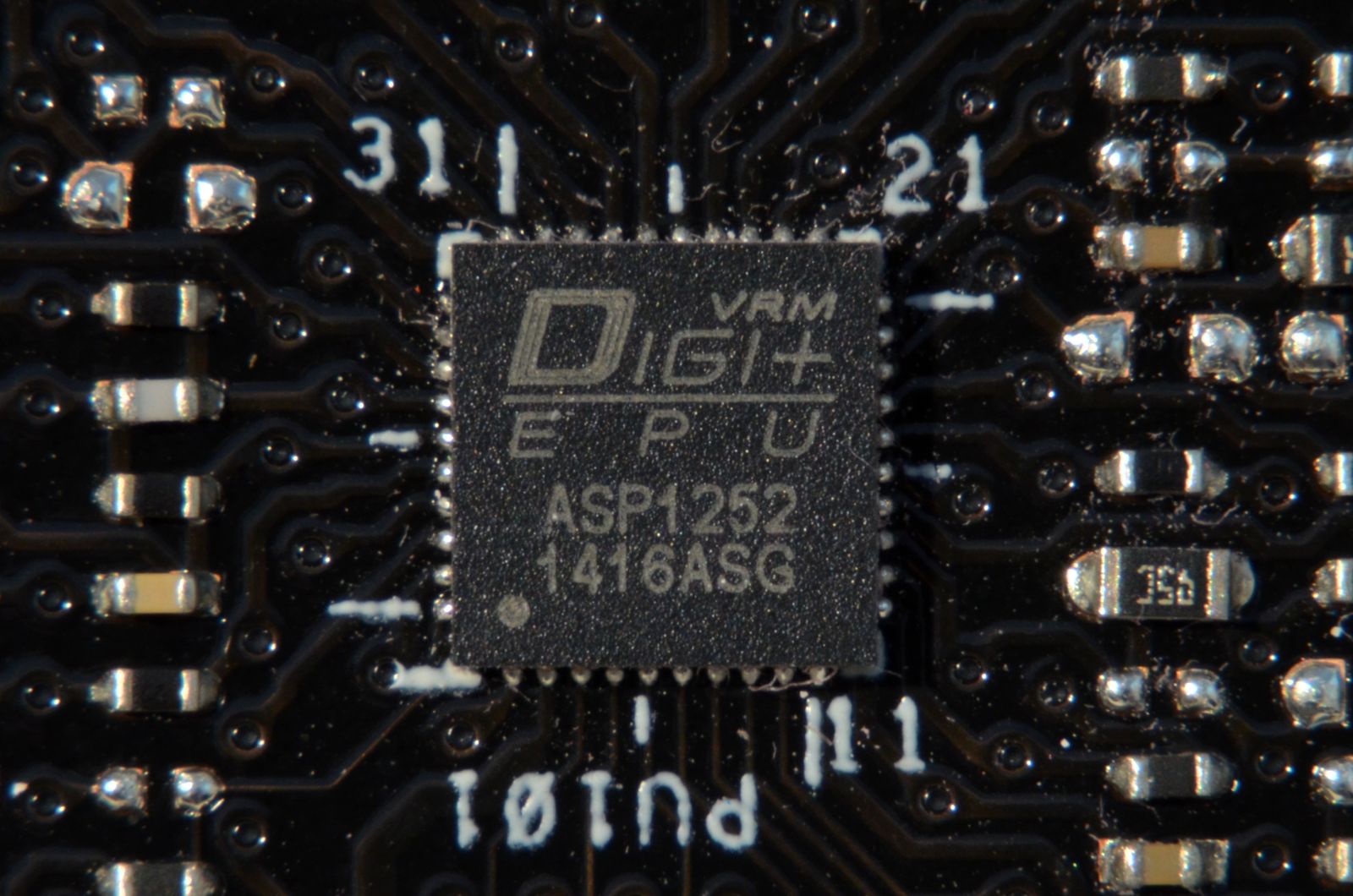

Cele 8 faze aferente procesorului sunt alcătuite din câte 2 chip-uri NXP LF-PAK 6030DLB, bobine cu miez din ferită şi condesantori solizi Black Metallic certificaţi să funcţioneze 10 000 ore la o temperatură de 1050C. De asemenea, a fost folosiţi şi 4 driveri Dual-Phase, iar controller-ul este deja cunoscutul ASP1252 cu suport EPU.

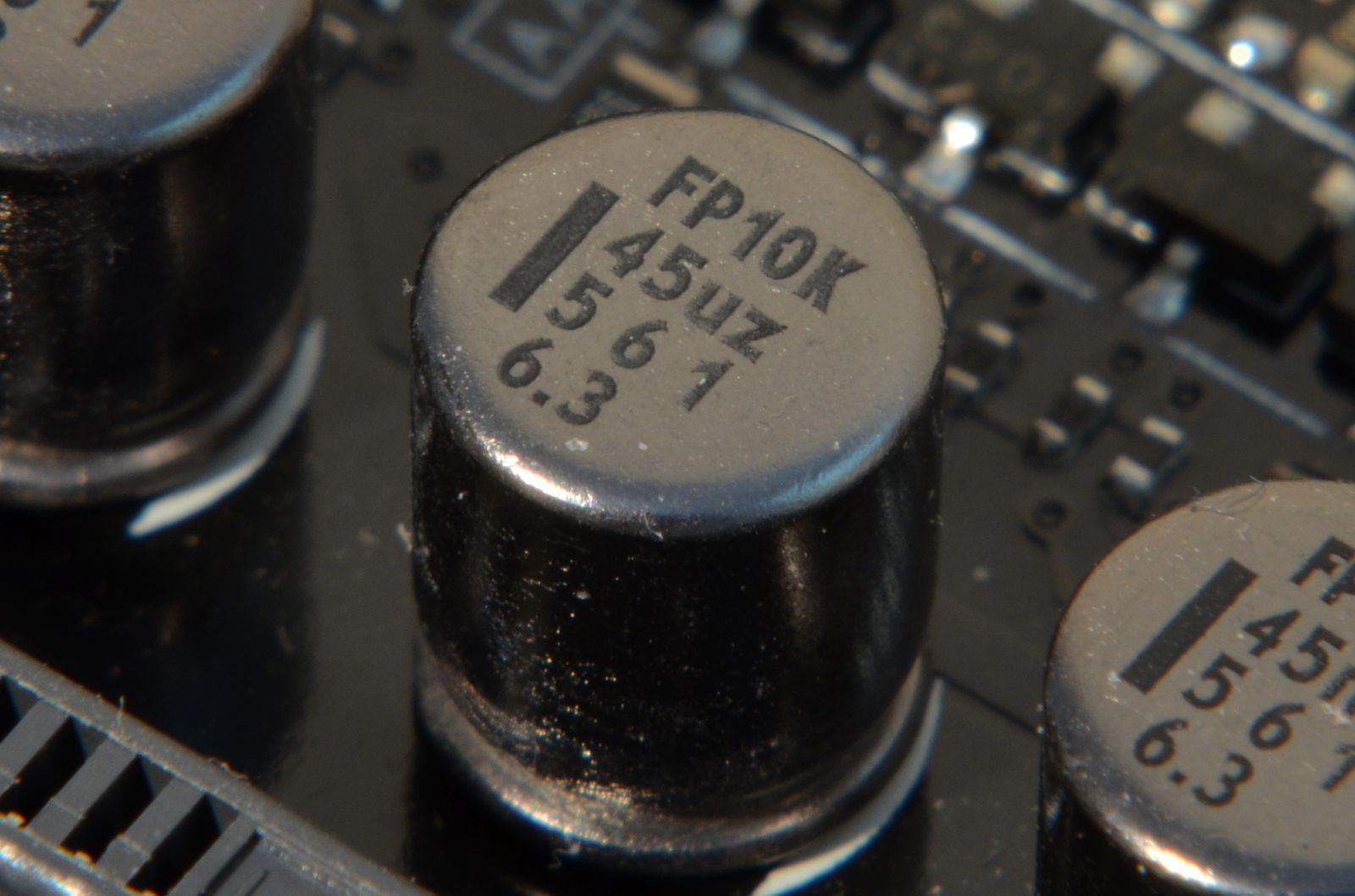

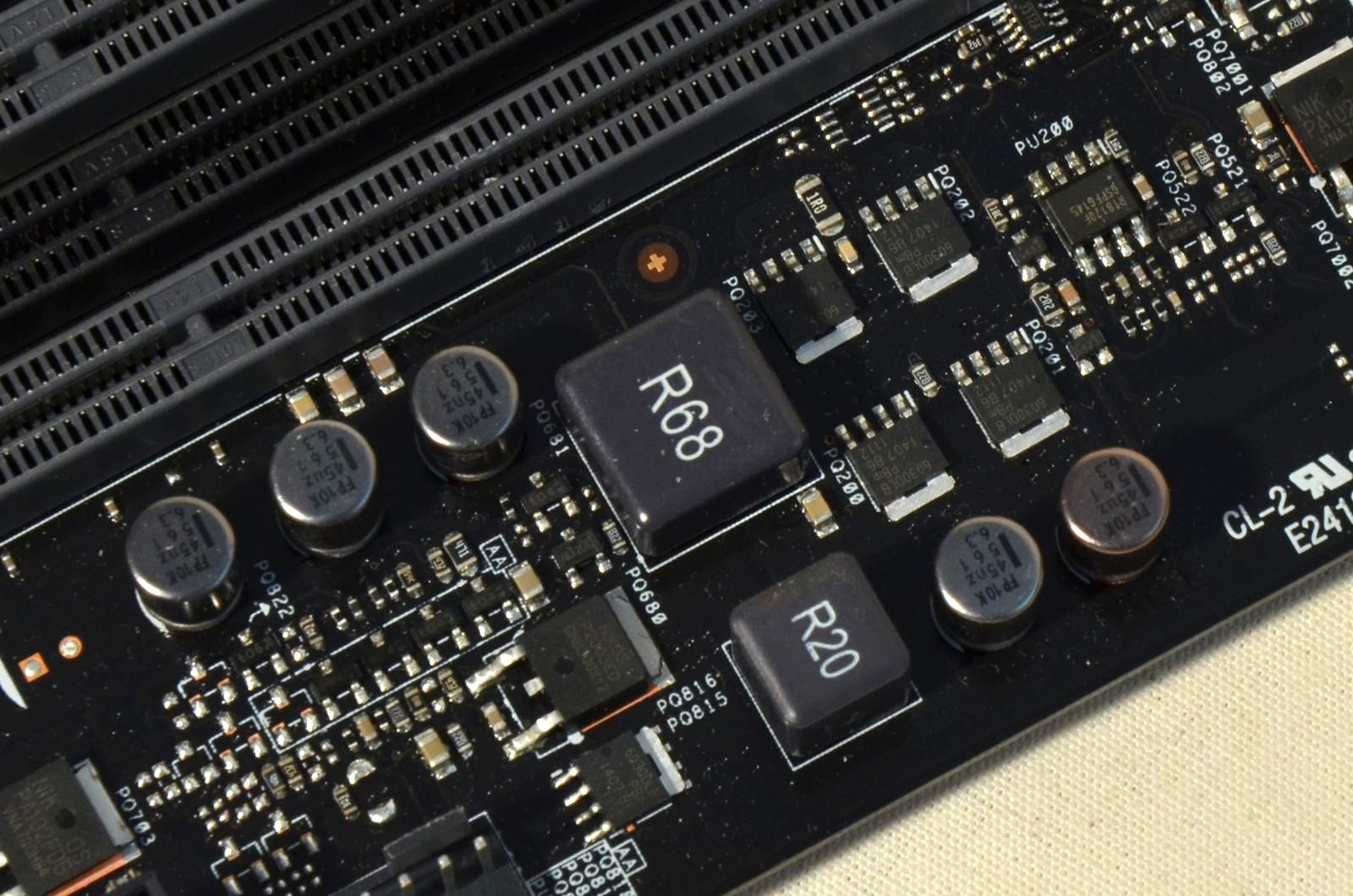

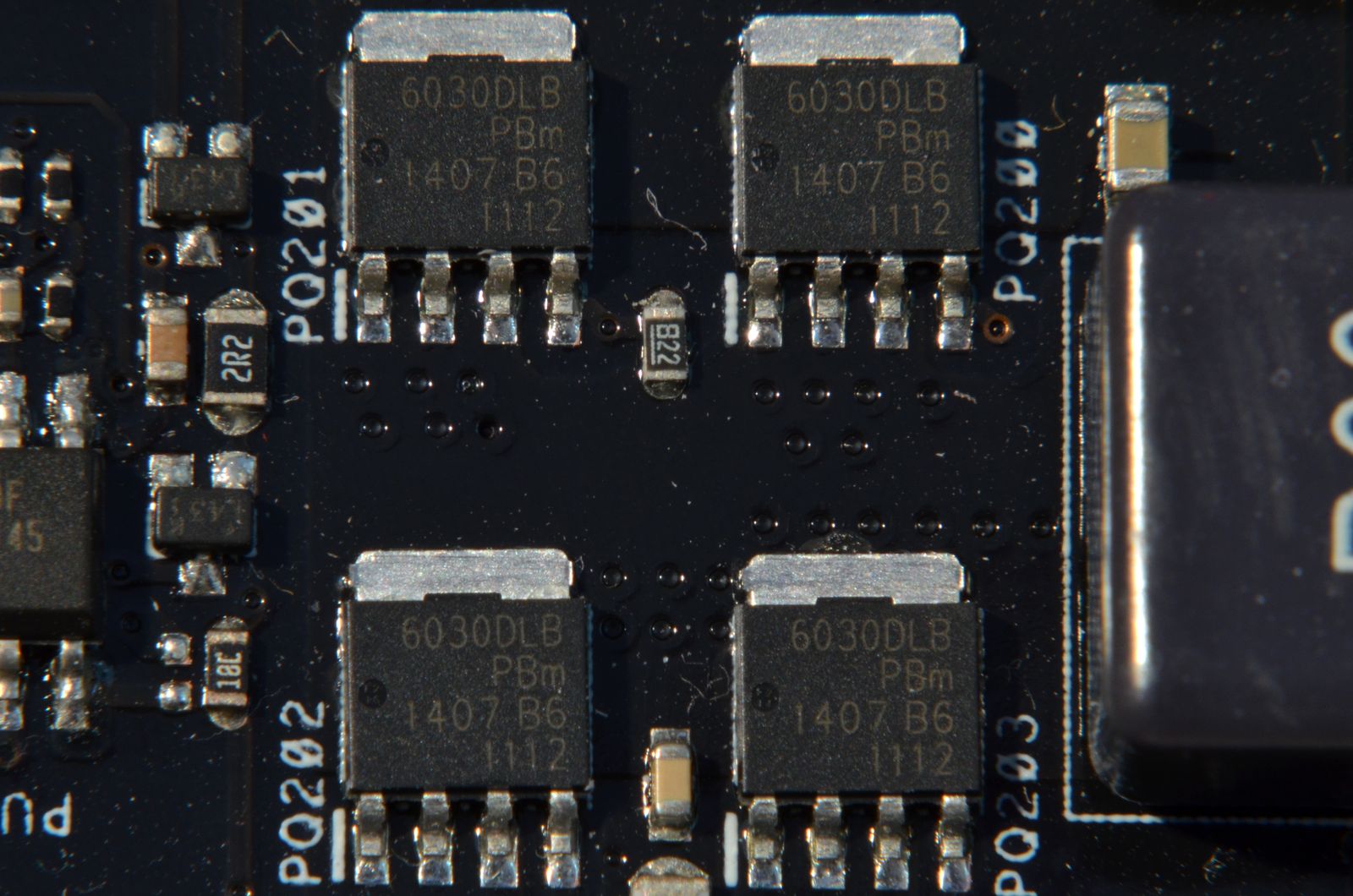

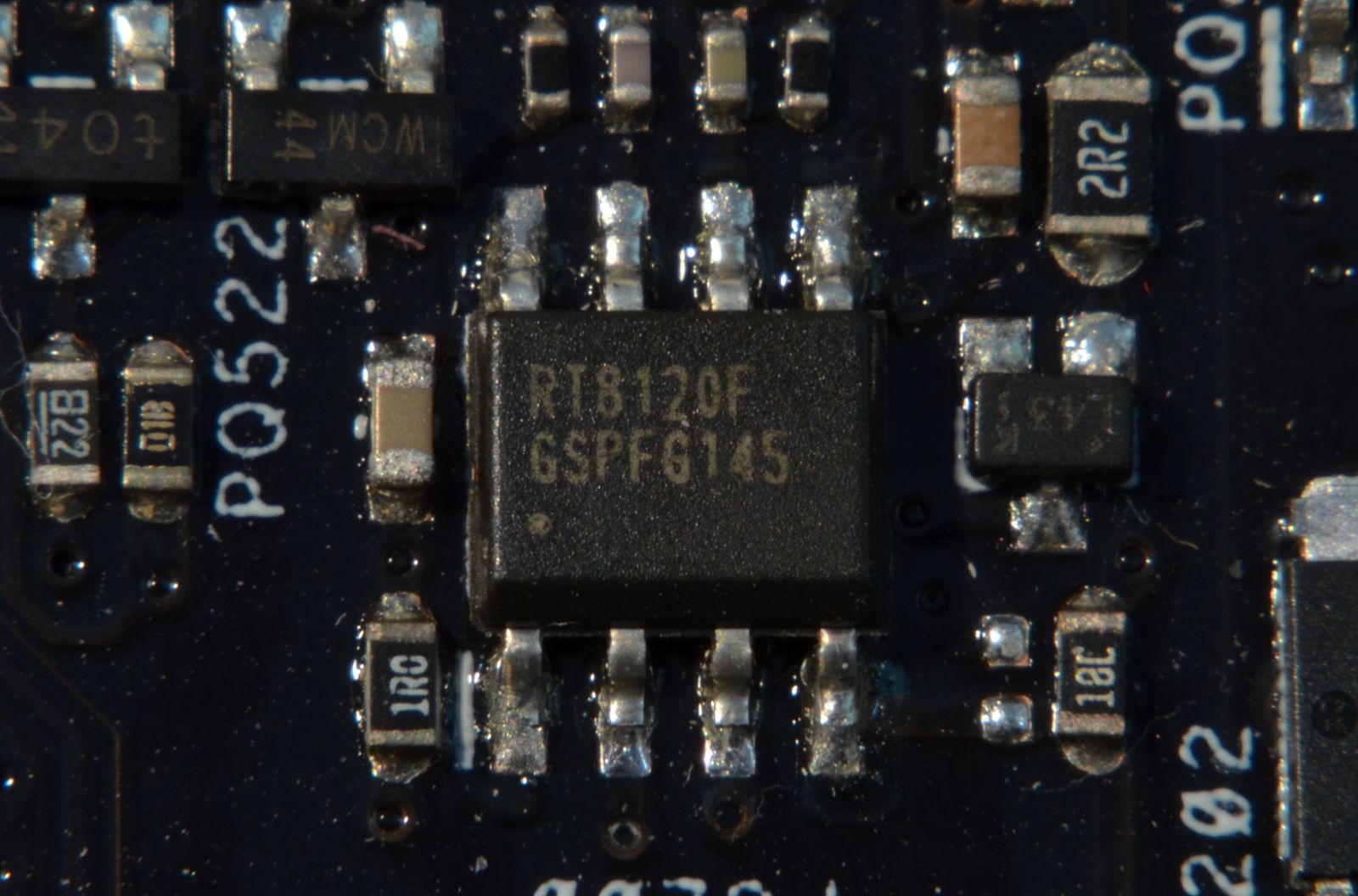

Fiind una singură, faza responsabilă de alimentarea memoriei RAM conţine 4 chip-uri 6030DLB, alături de bobina cu miez din ferită si condensatorii Black Metallic certificaţi pentru 10 000 ore de funcţionare la 1050C. De această dată, a fost folosit un controller mai ieftin – RT8120F furnizat de Richtek.

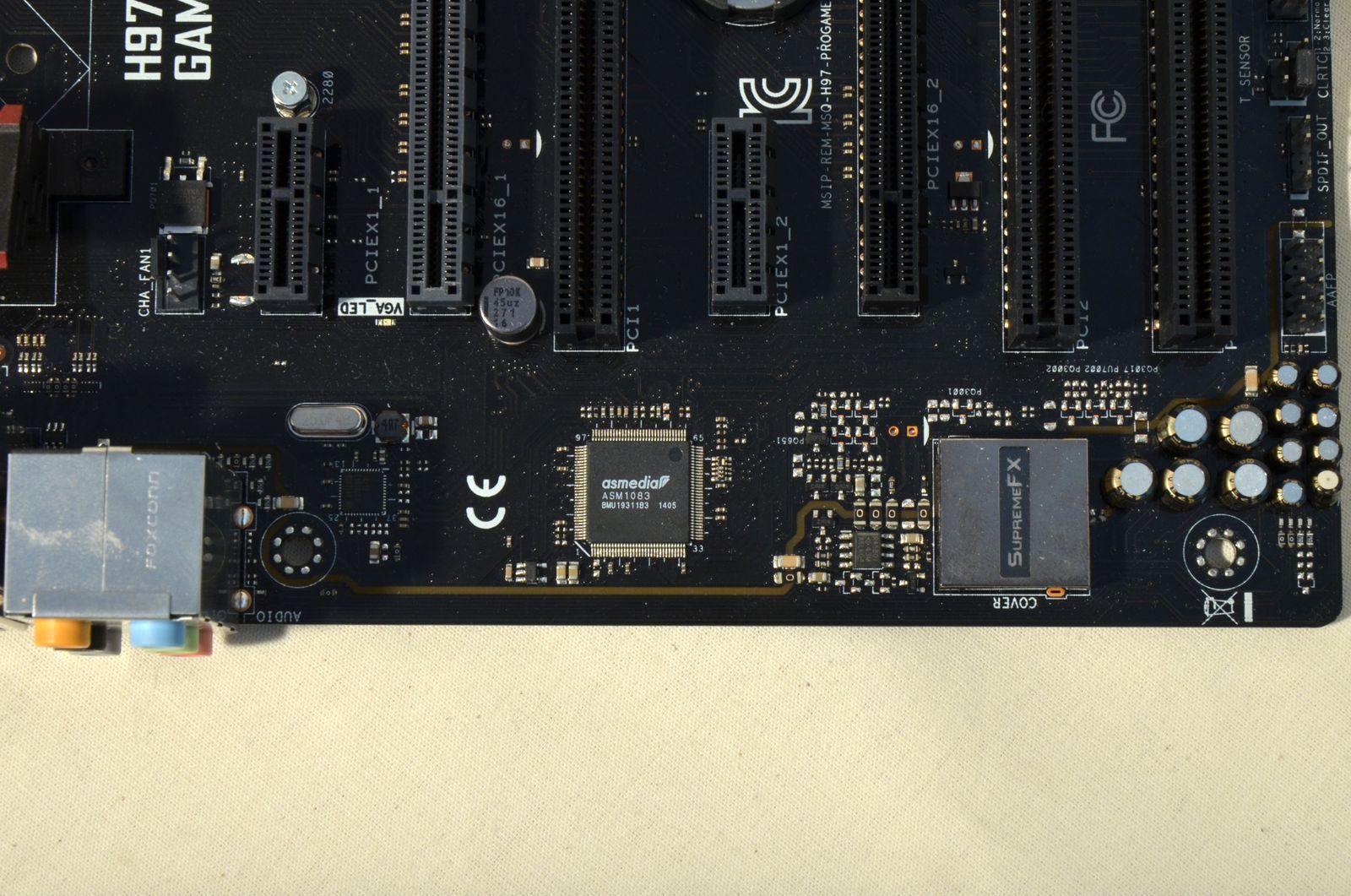

Fiind o placă de bază destinată pasionaţilor de jocuri, interfaţa audio a beneficiat de ceva mai multă atenţie decât în mod obişnuit, fiind izolată de restul PCB-ului pentru a reduce interferenţele.

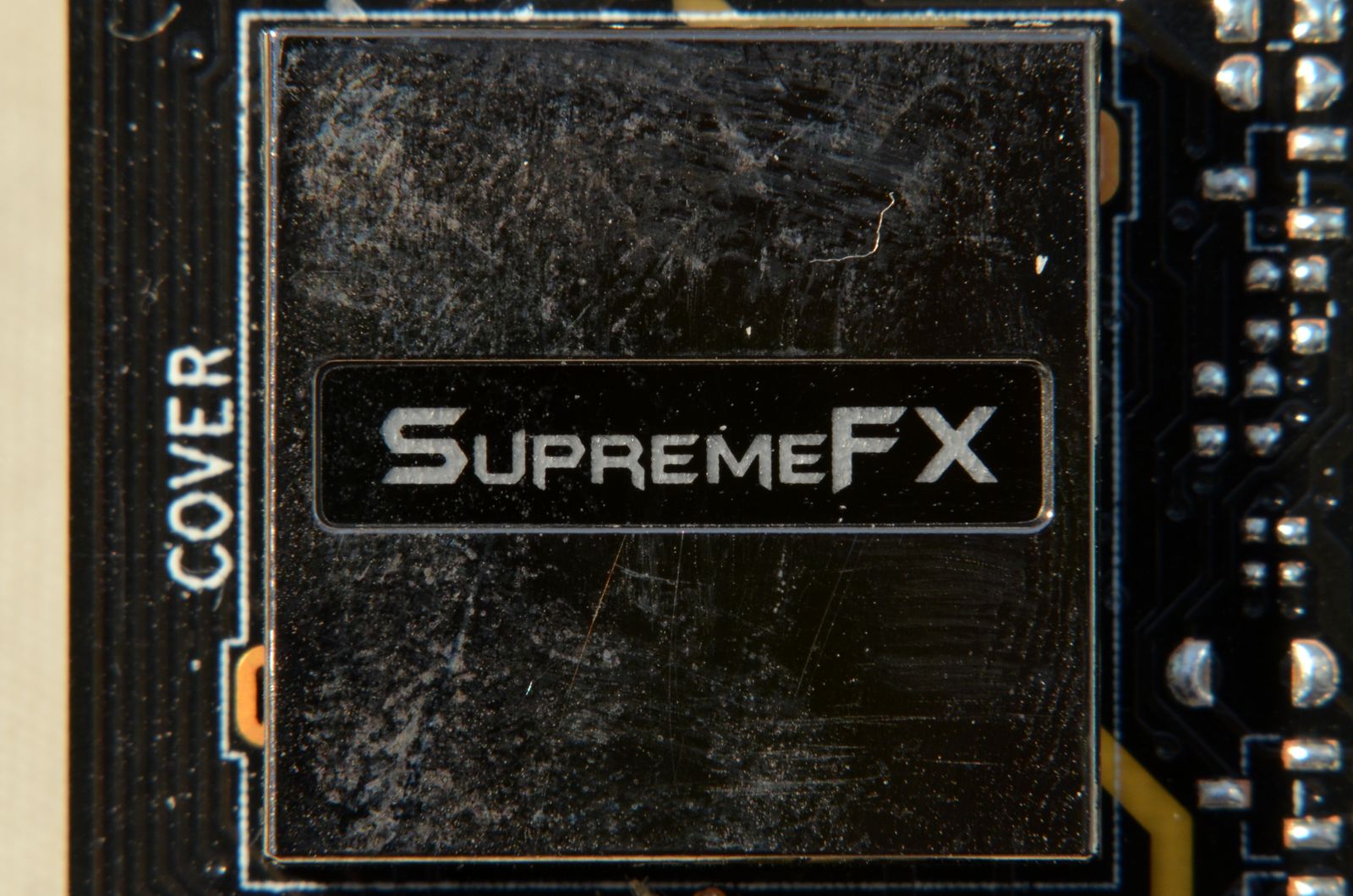

De asemenea, codecul audio Realtek ALC1150 a fost acoperit cu o carcasă SupremeFX cu rol de ecranare. El este acompaniat de condensatori audio ELNA şi de un amplificator furnizat de Texas Instruments.

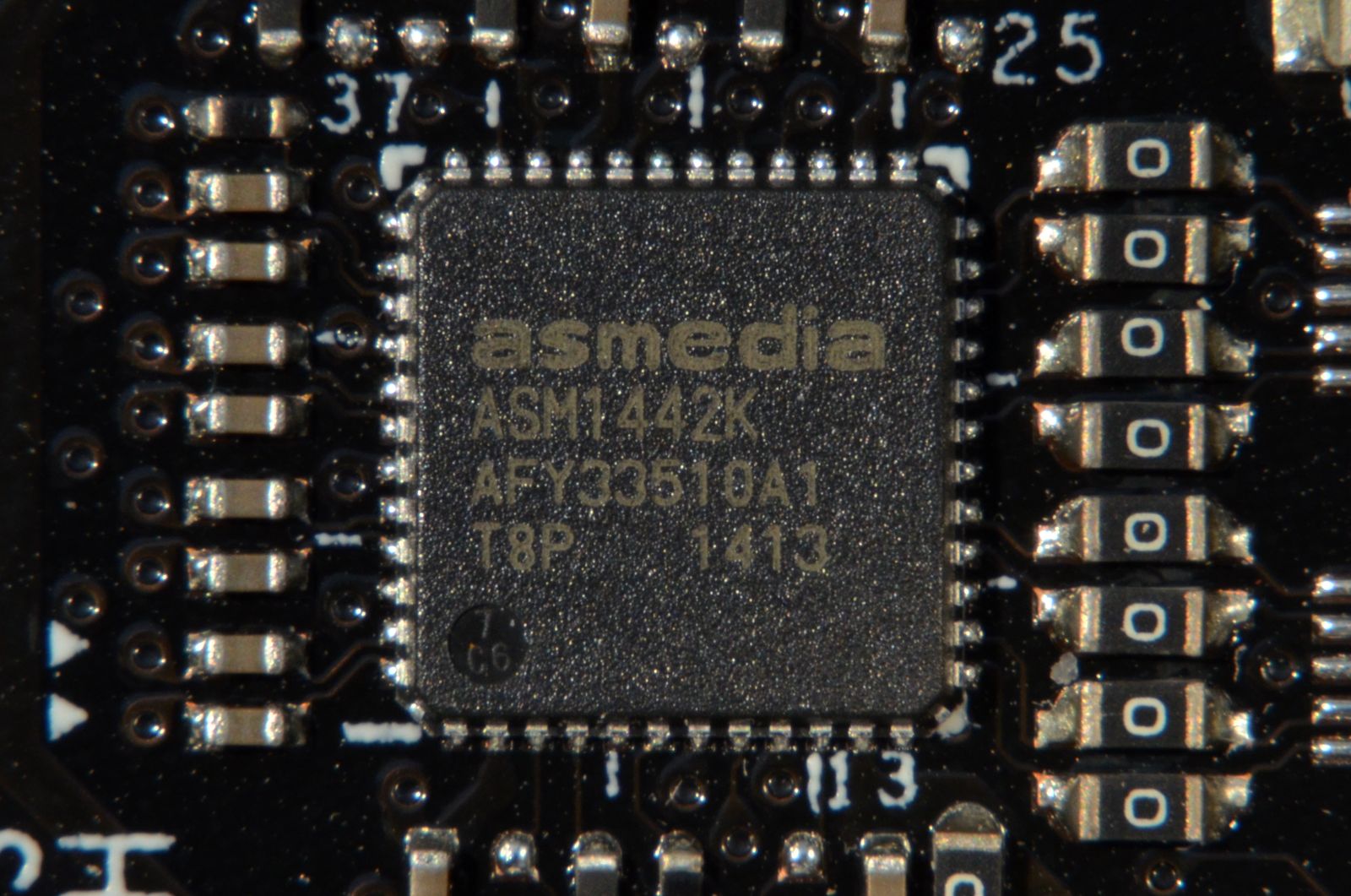

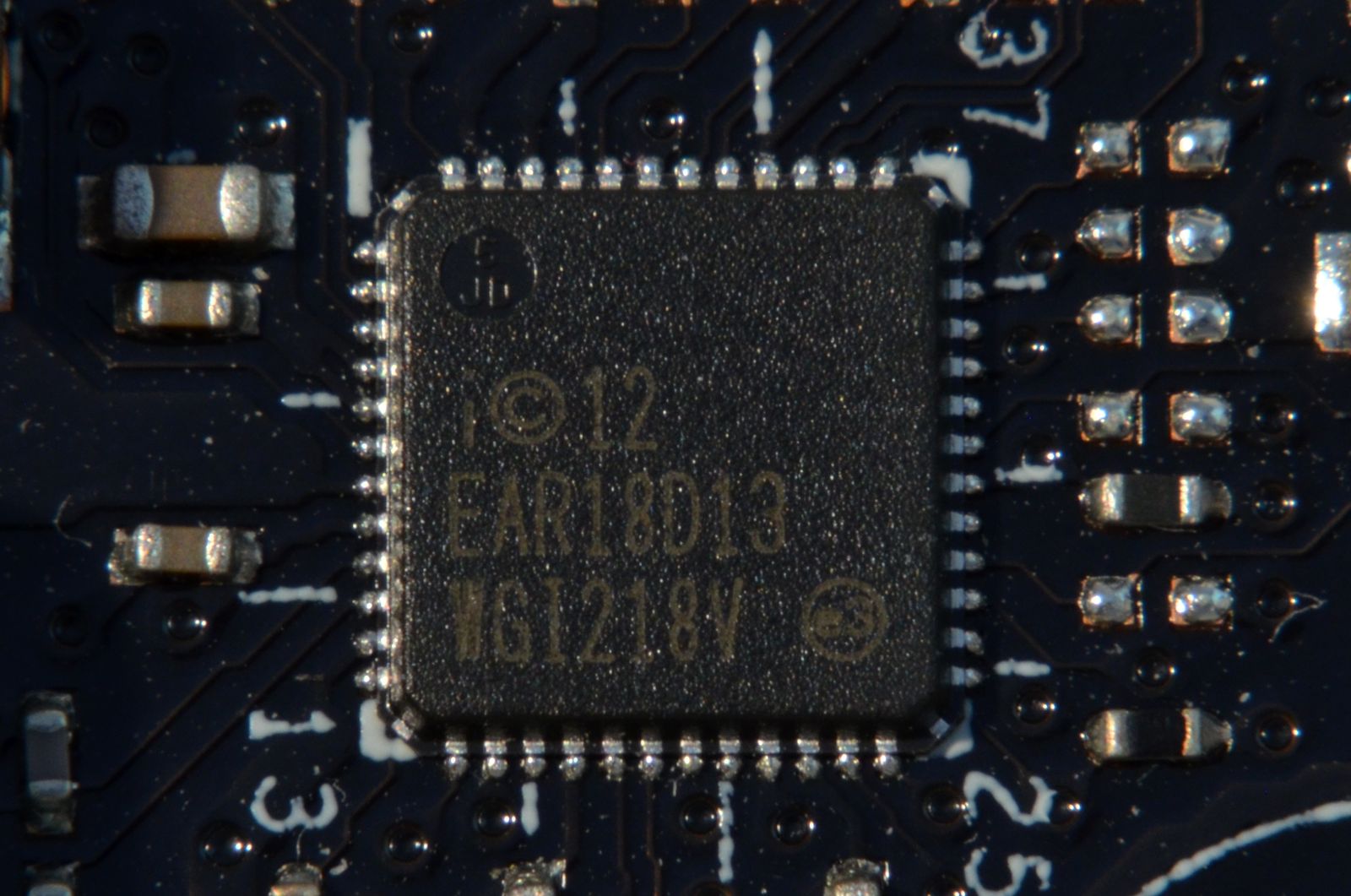

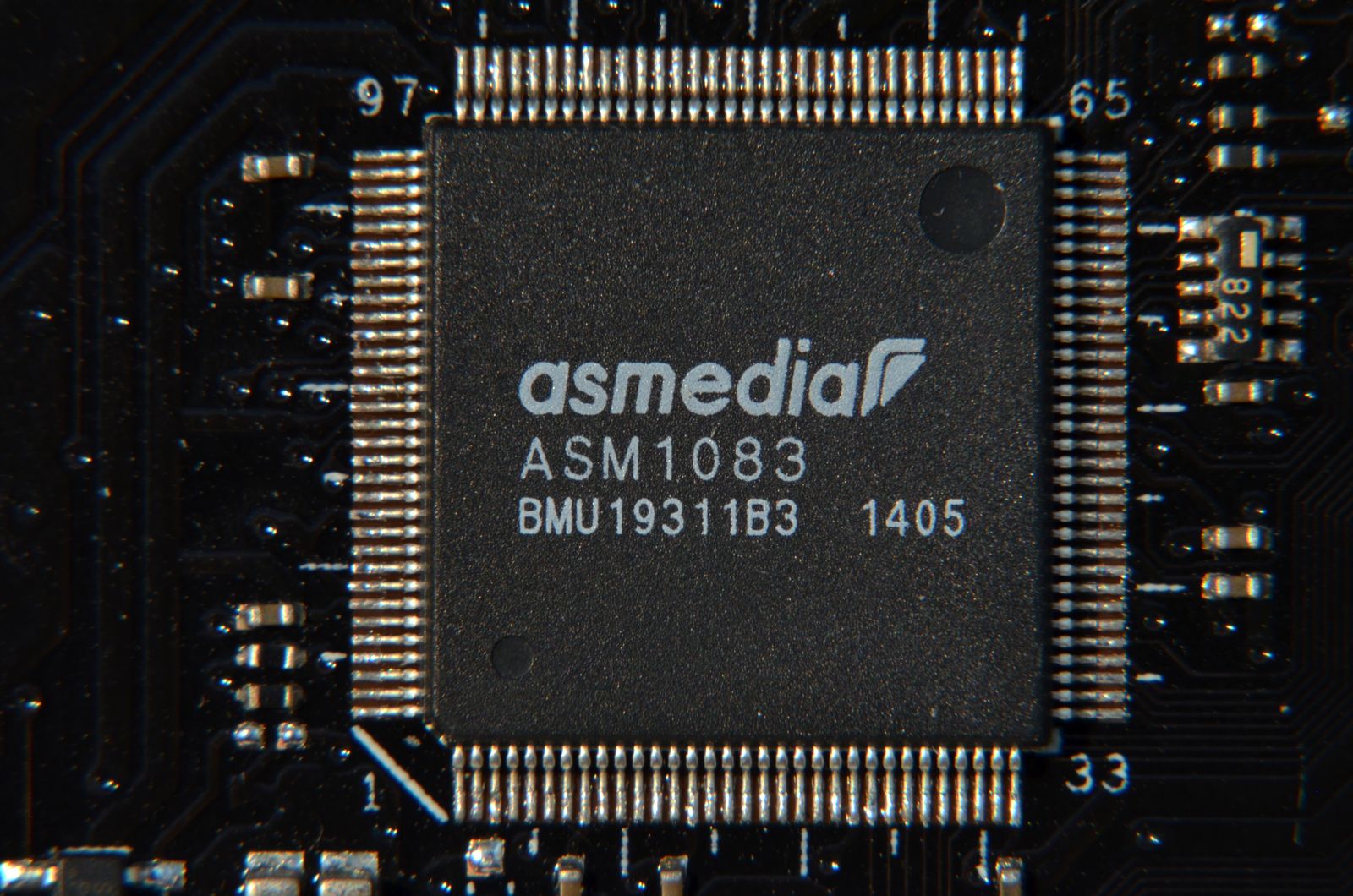

Interfaţa Gigabit Ethernet este generată cu ajutorul unui controller Intel WGI218V, iar suportul HDMI este obţinut cu ajutorul unul controller Asmedia ASM1442K. Şi pentru slot-urile PCI a fost necesară utilizarea unui controller dedicat – Asmedia ASM1083 – căci ele nu sunt suportate nativ de platformă.

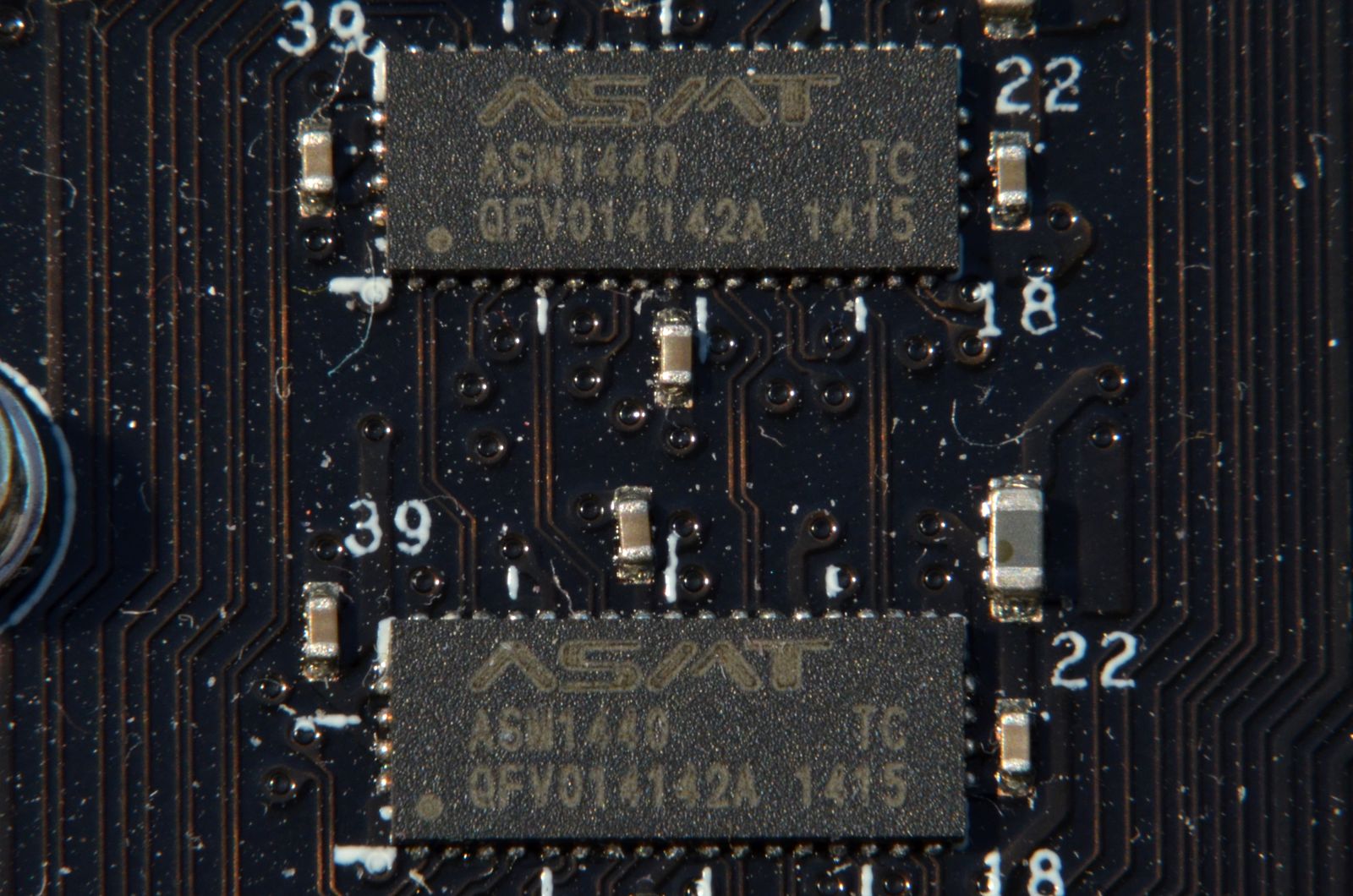

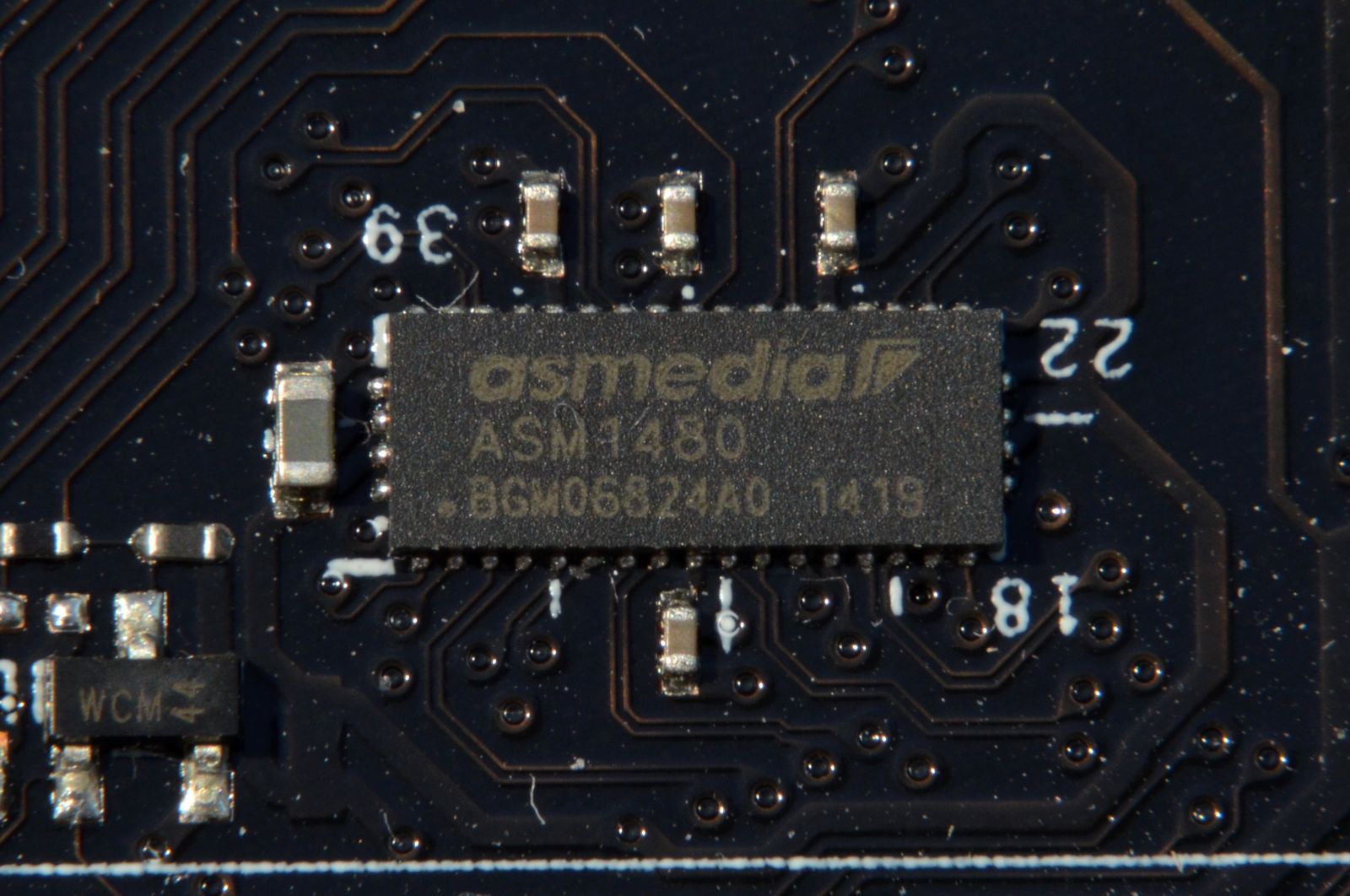

Pentru alocarea corectă a canalelor PCI-Express în funcţie de scenariul de utilizare, sunt folosite câteva switch-uri Asmedia ASM1480 şi ASM1440.

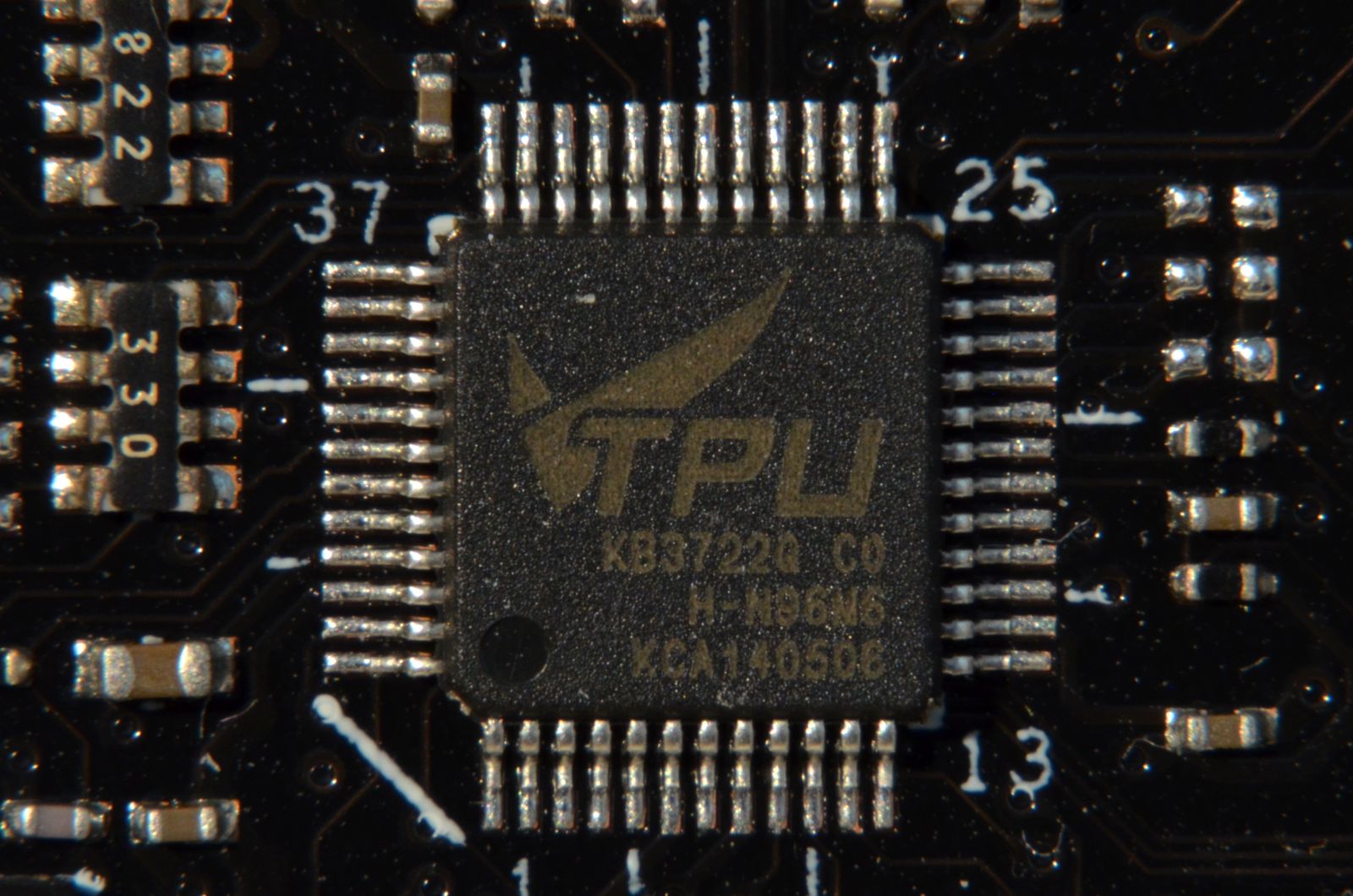

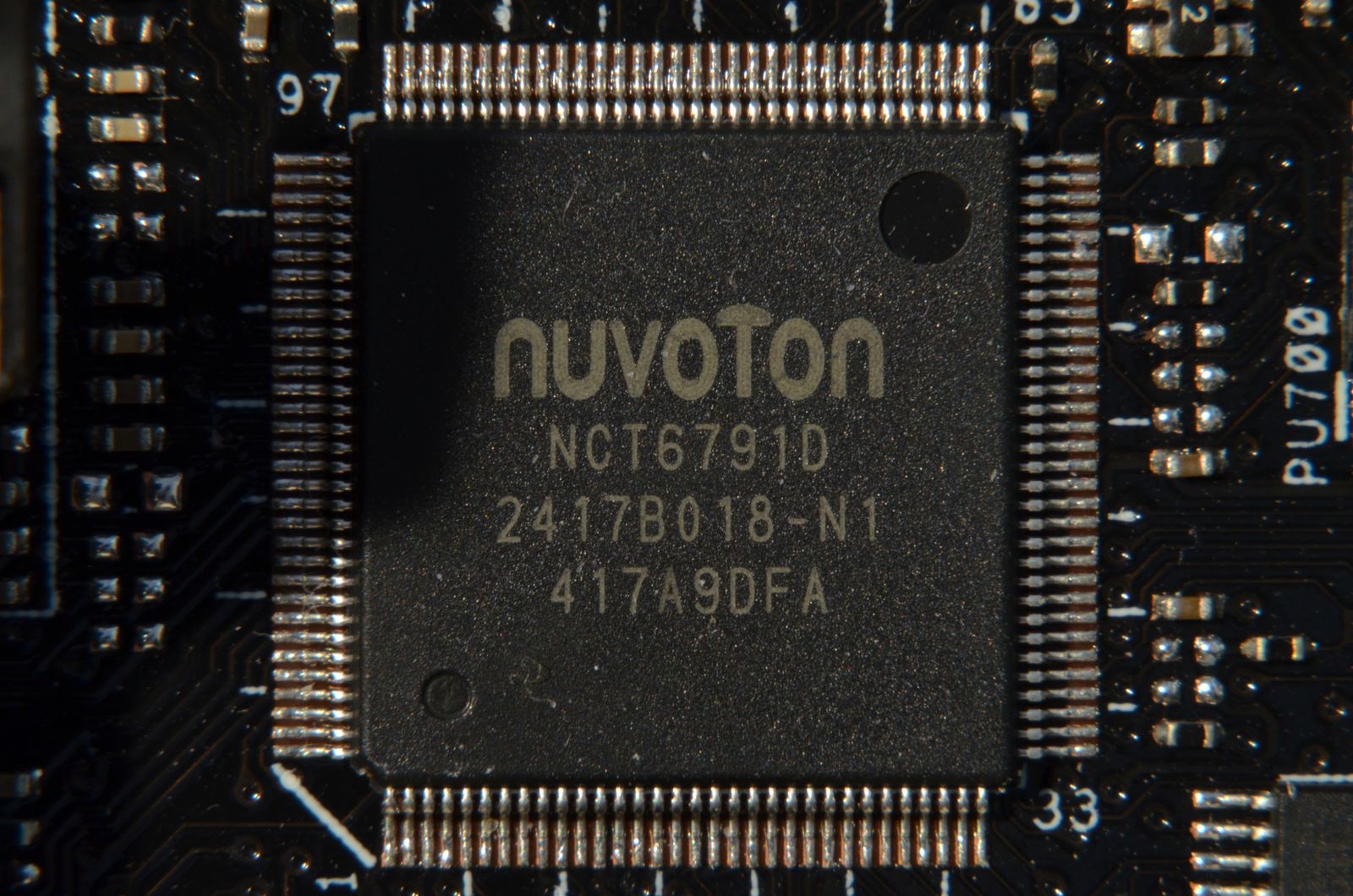

În sfârşit, controller-ul Super I/O este Nuvoton NCT6791D, iar pentru overclocking-ul automat avem un controller TPU.
