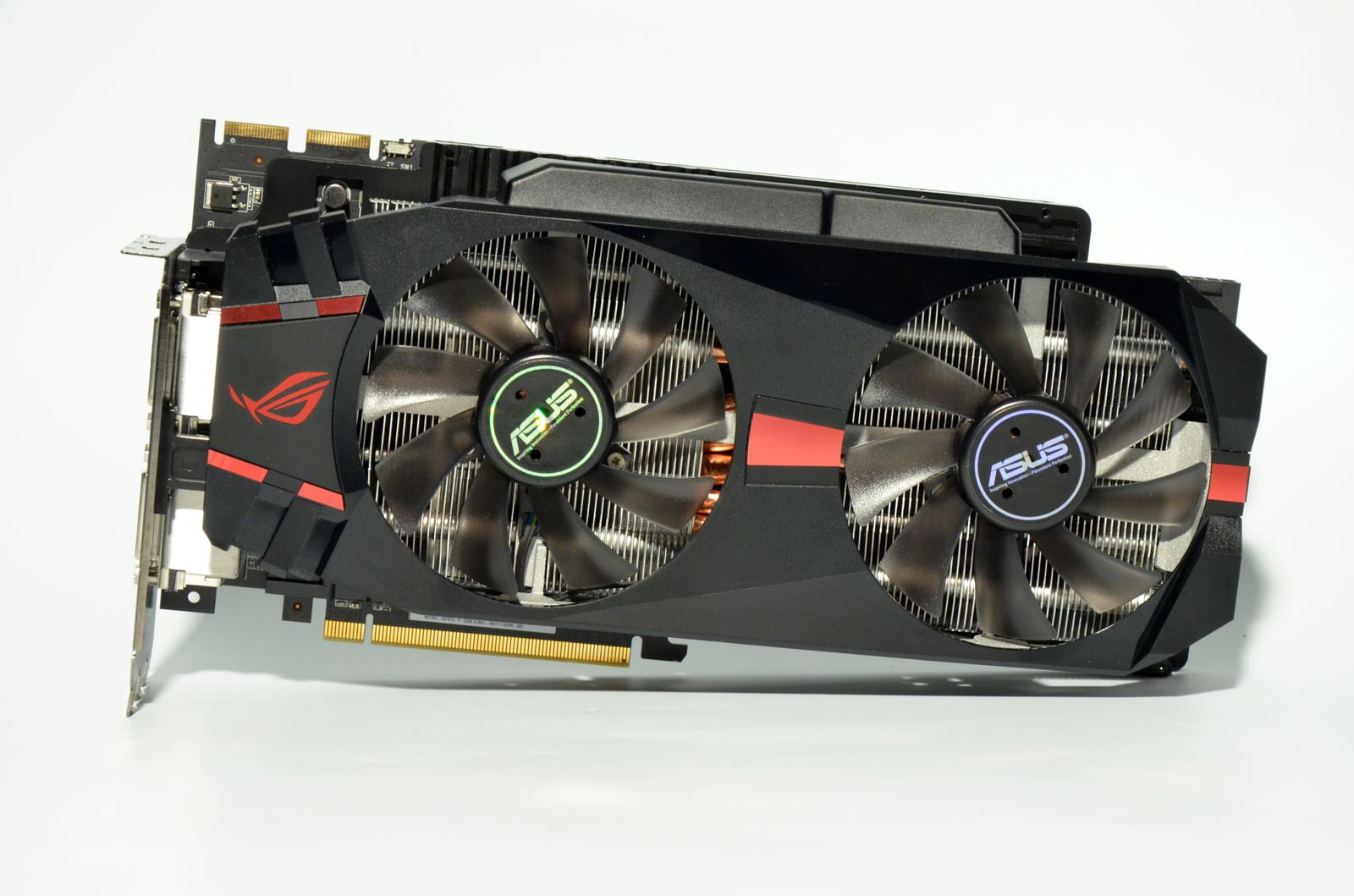

Odată scoasă placa din ambalaj, se observă aspectul impunător, atât prin design, cât şi prin dimensiuni. Vorbim aici de o lungime de 28.5cm şi de o lăţime de 12.8cm, plus grosimea de 3 slot-uri care devine încet-încet standard pentru astfel de plăci video.

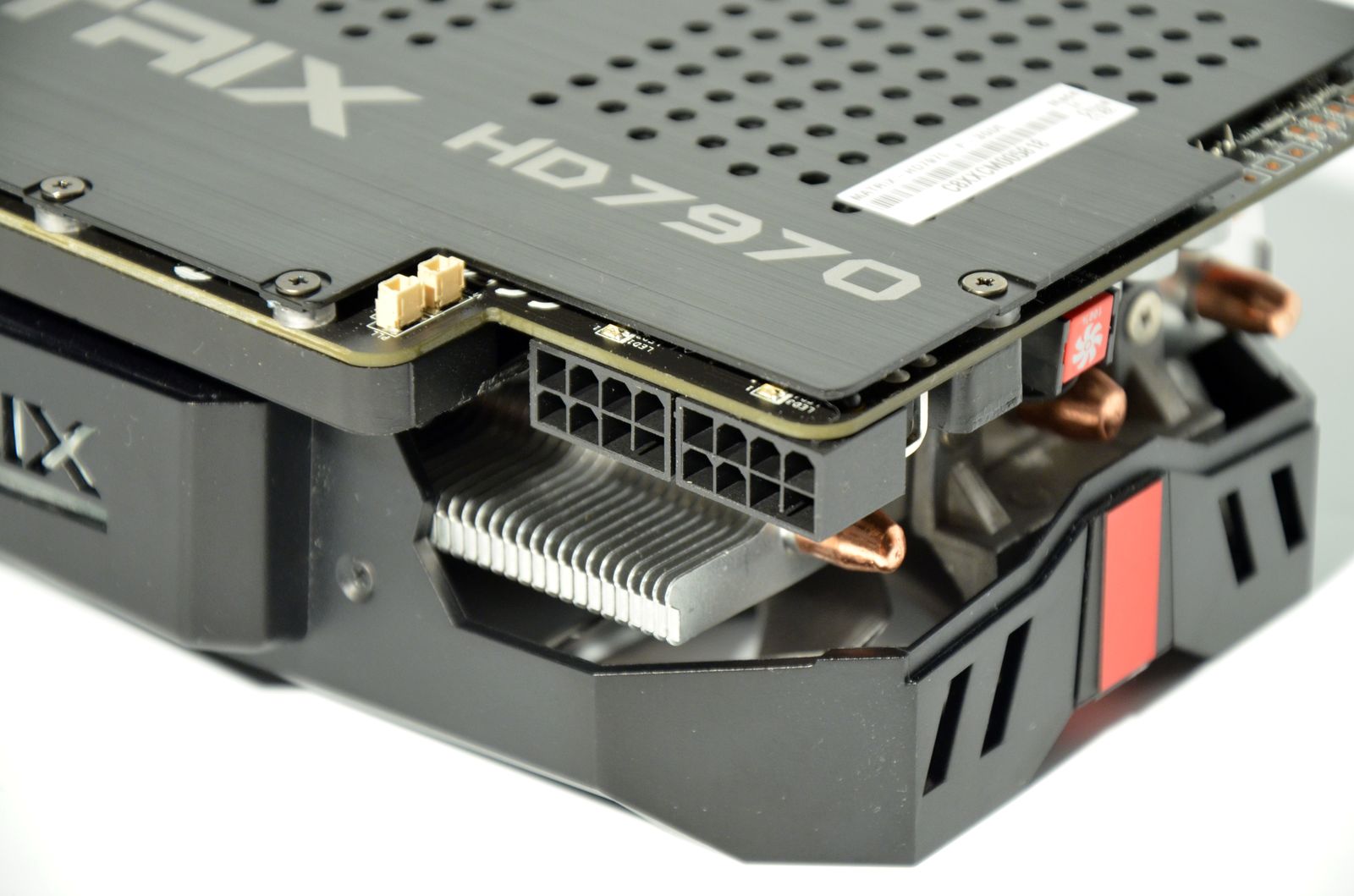

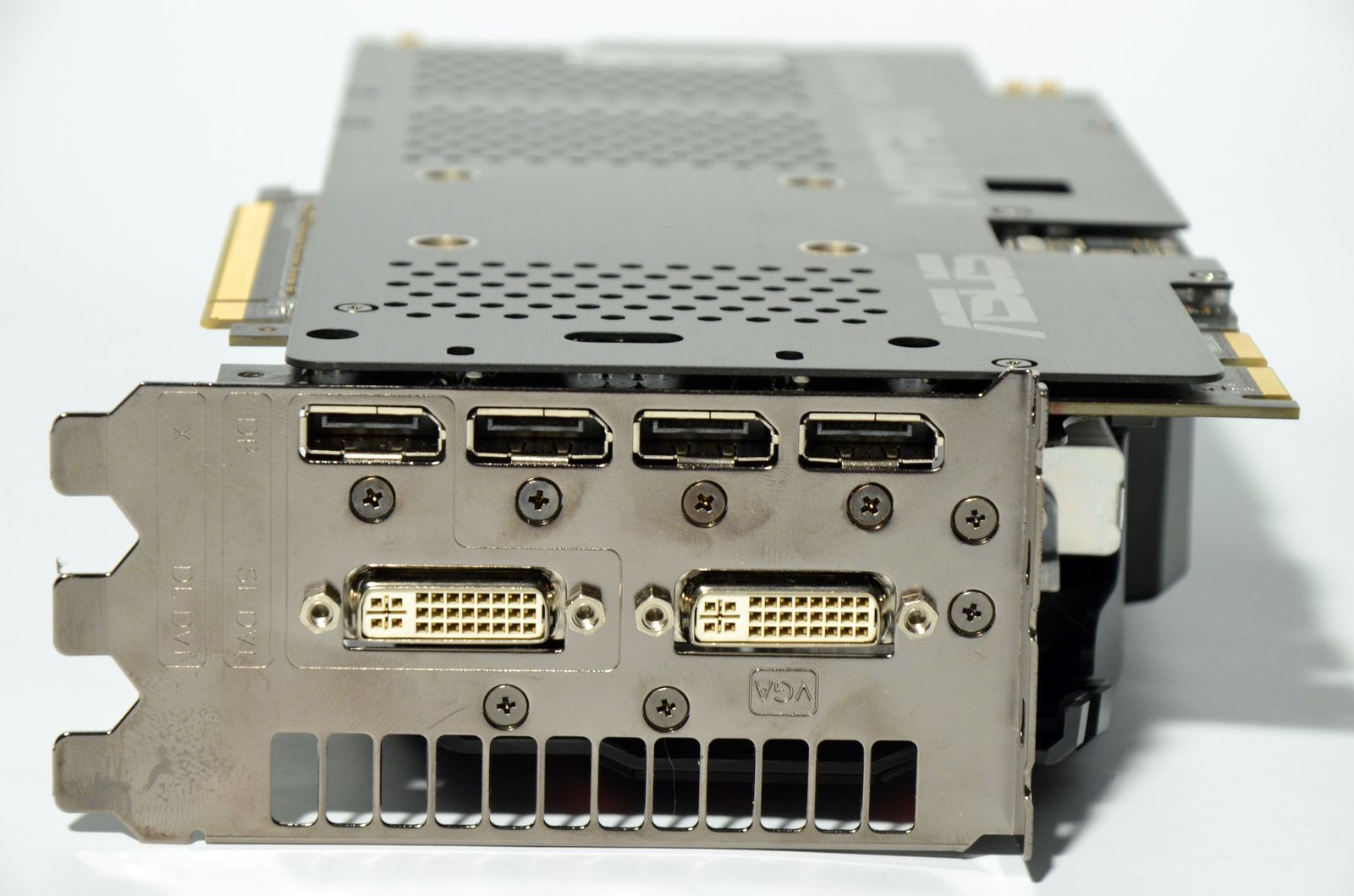

Ocupând 3 slot-uri, bracket-ul nu putea fi altfel decât generos, aşa că a fost dotat cu 2 porturi DVI-I şi cu 4 porturi HDMI. Absenţa unui port DisplayPort mi s-a părut cam ciudată, dar dacă stau să mă gândesc la cât de puţin este folosit acest conector, pot spune că parţial înţeleg decizia producătorului de a renunţa la el. Pentru alimentarea cu energie, placa foloseşte 2 conectori cu 8 pini.

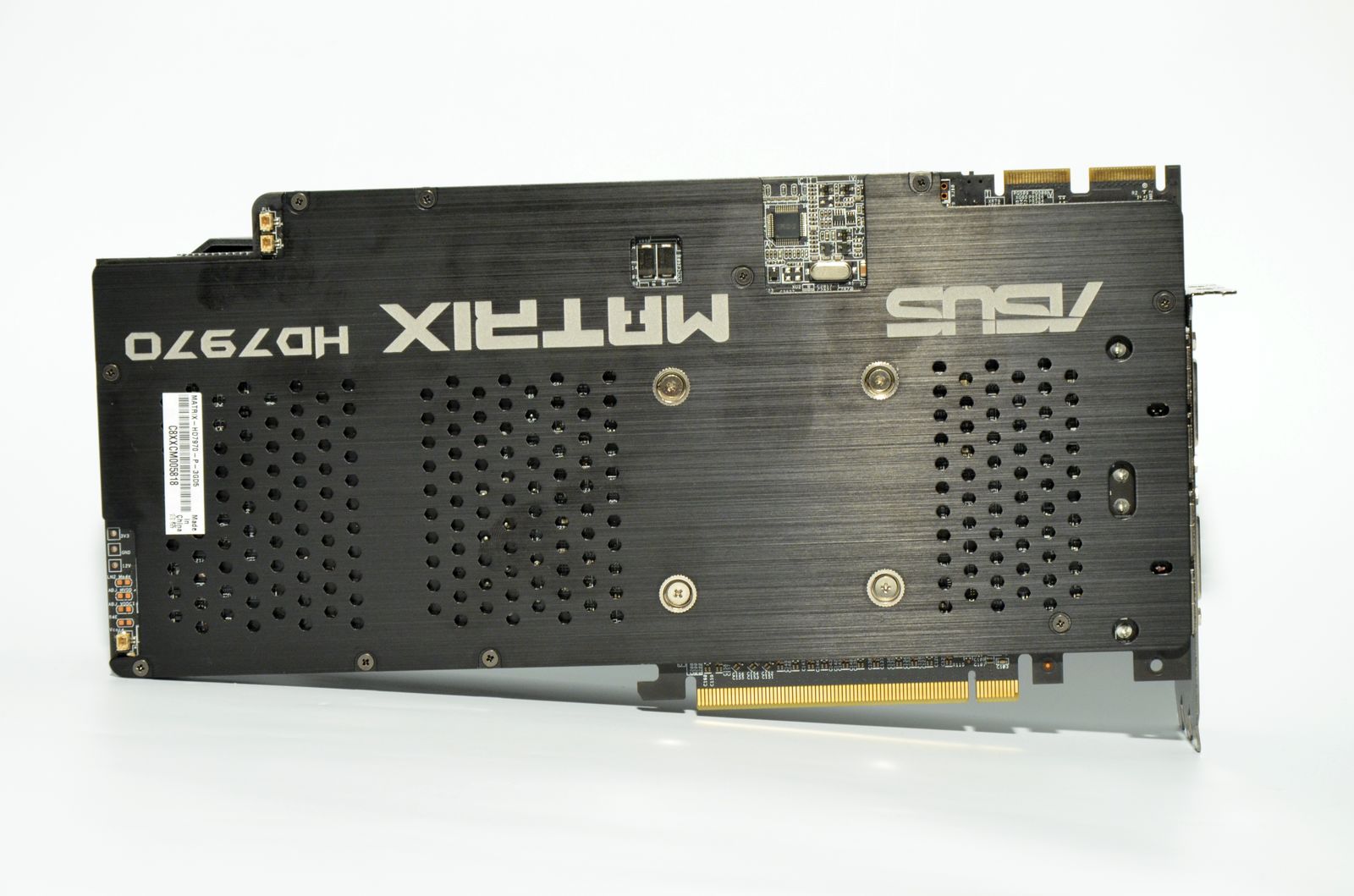

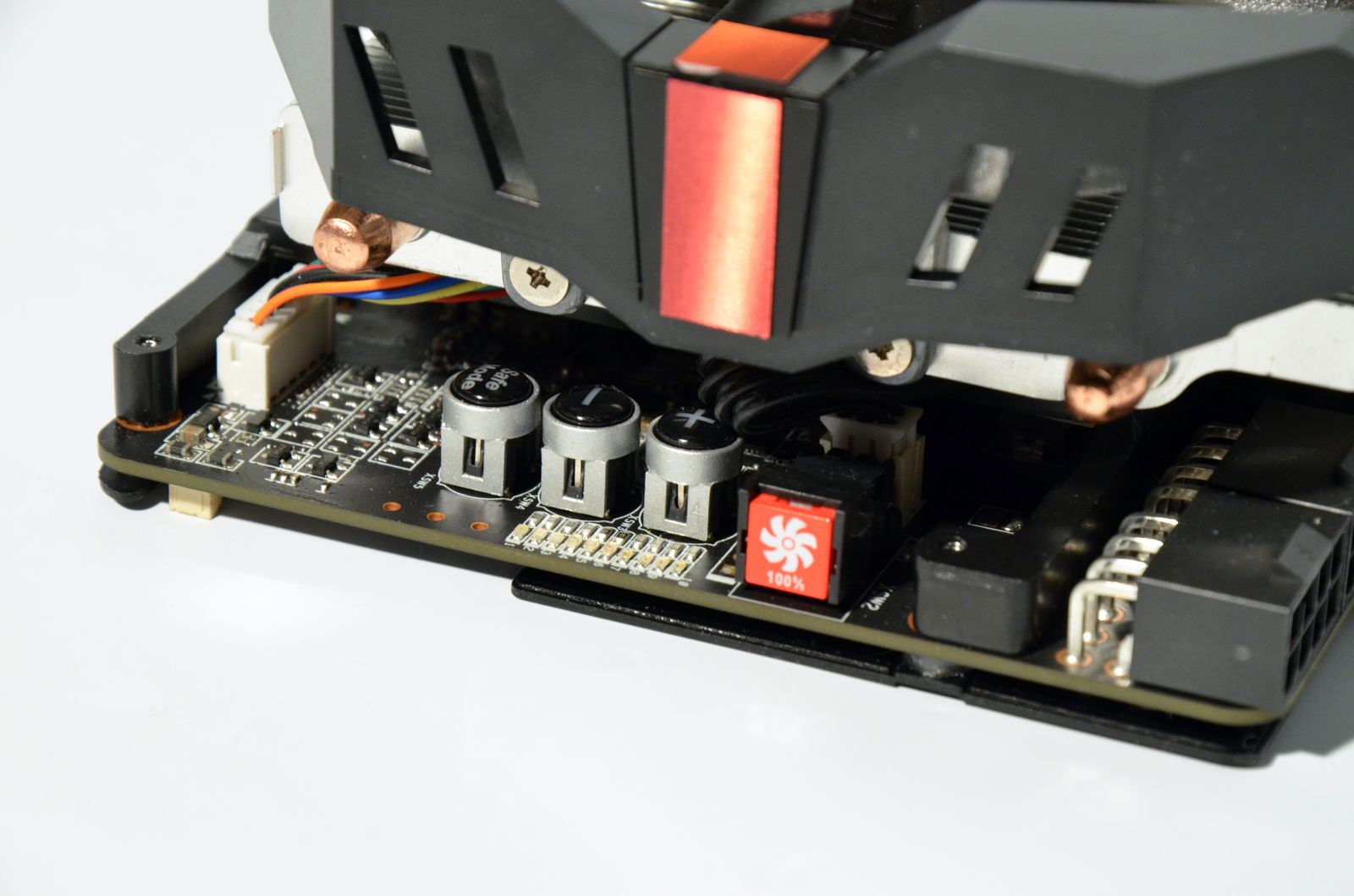

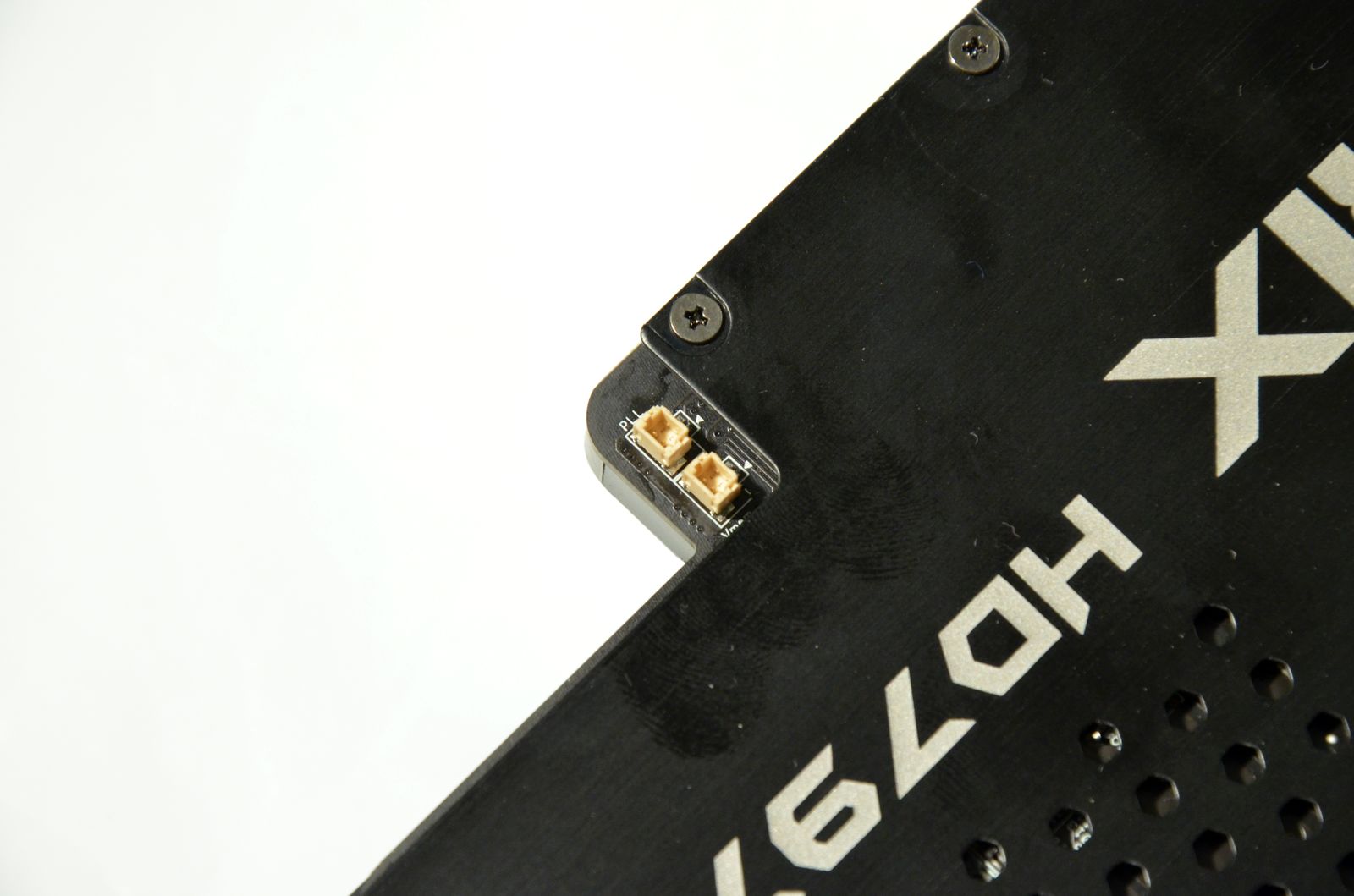

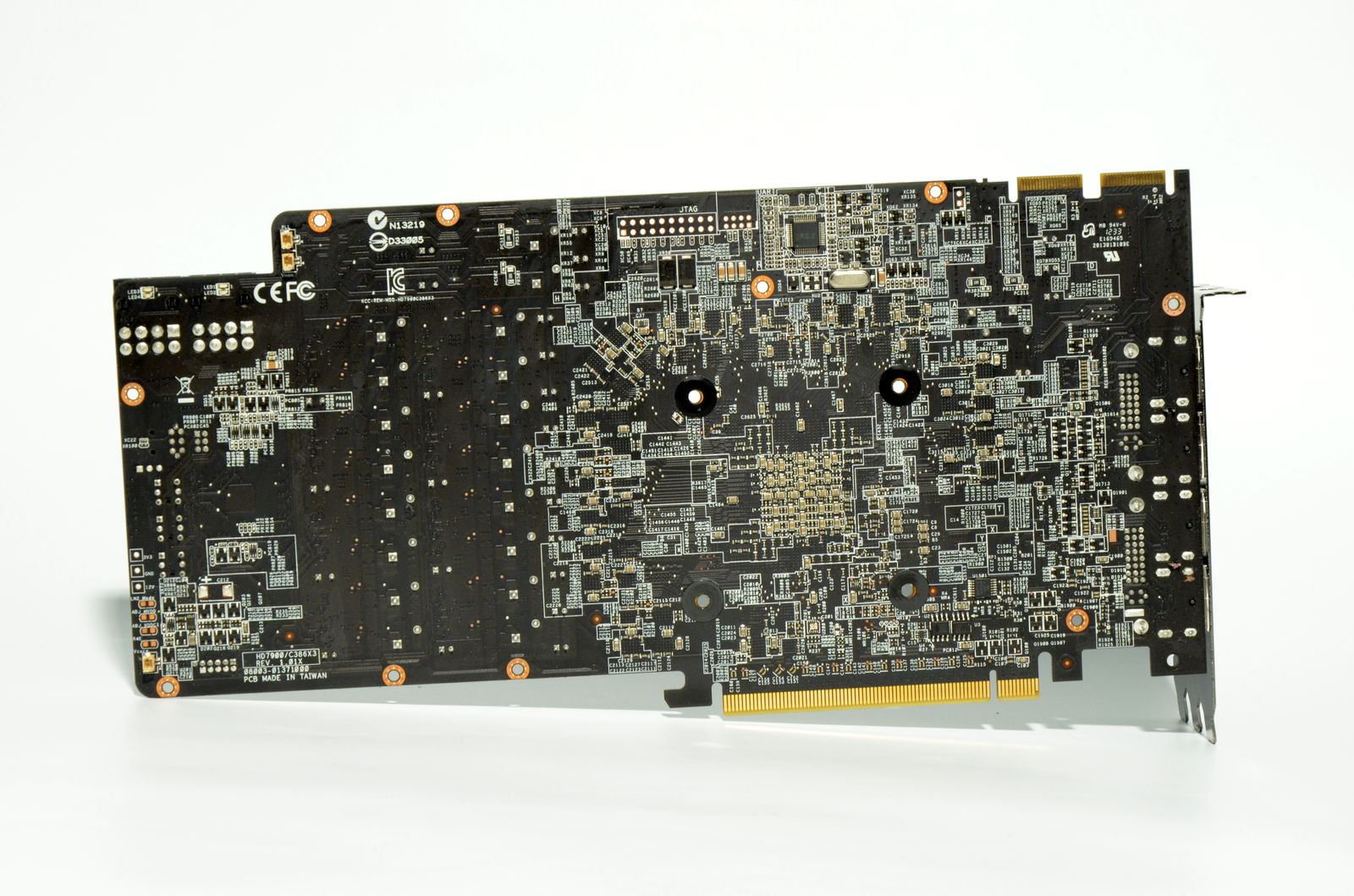

Prezenţa butoanelor TweakIt, care permit ajustarea hardware a tensiunii de alimentare, a butonului Safe Mode pentru revenirea la setările implicite şi a butonului pentru blocarea turaţiei ventilatoarelor la maximum nu reprezintă o surpriză. Se mai observă, de asemenea, pe spatele plăcii, conectorii necesari utilizării tehnologiei VGA Hotwire.

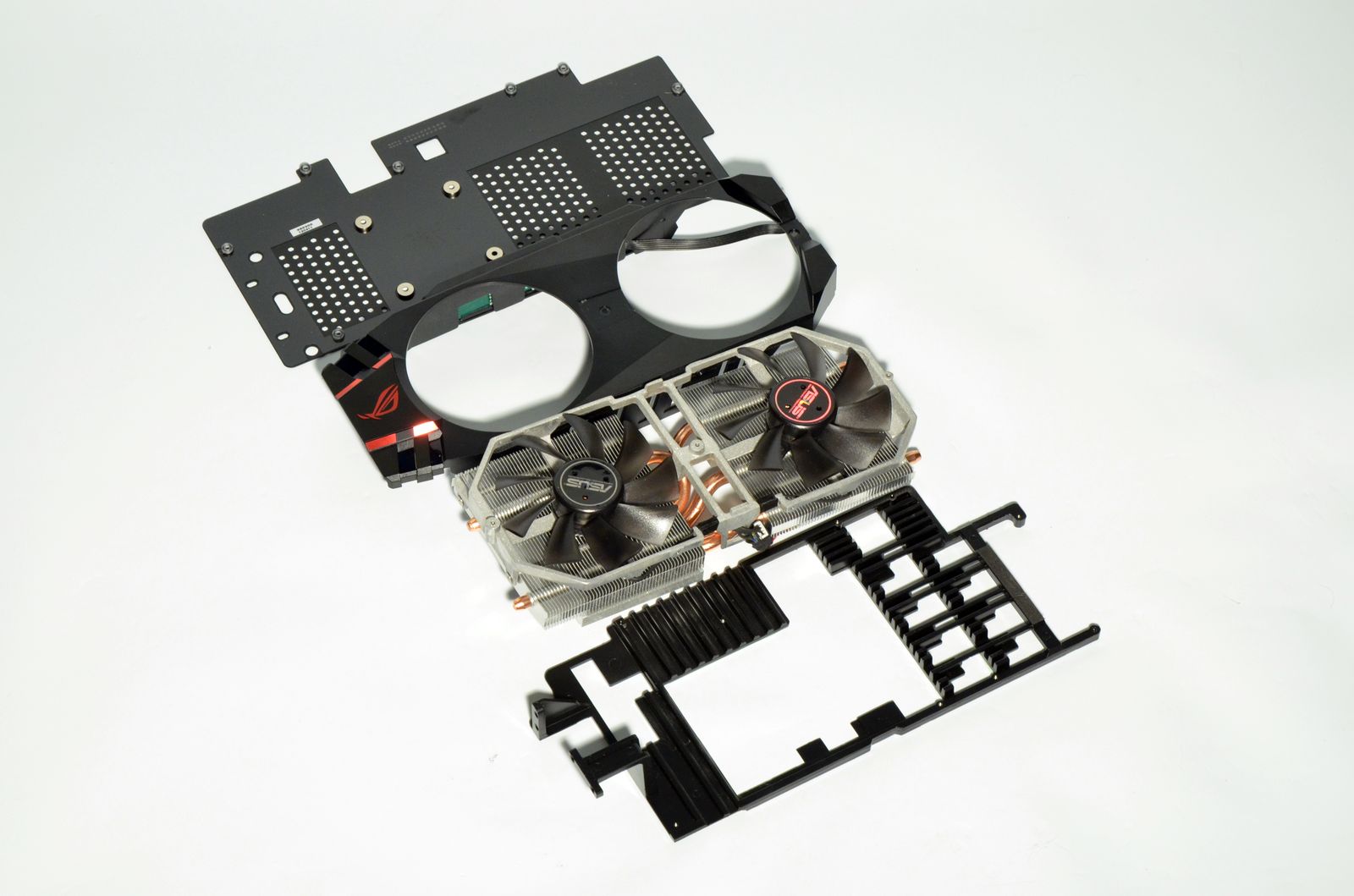

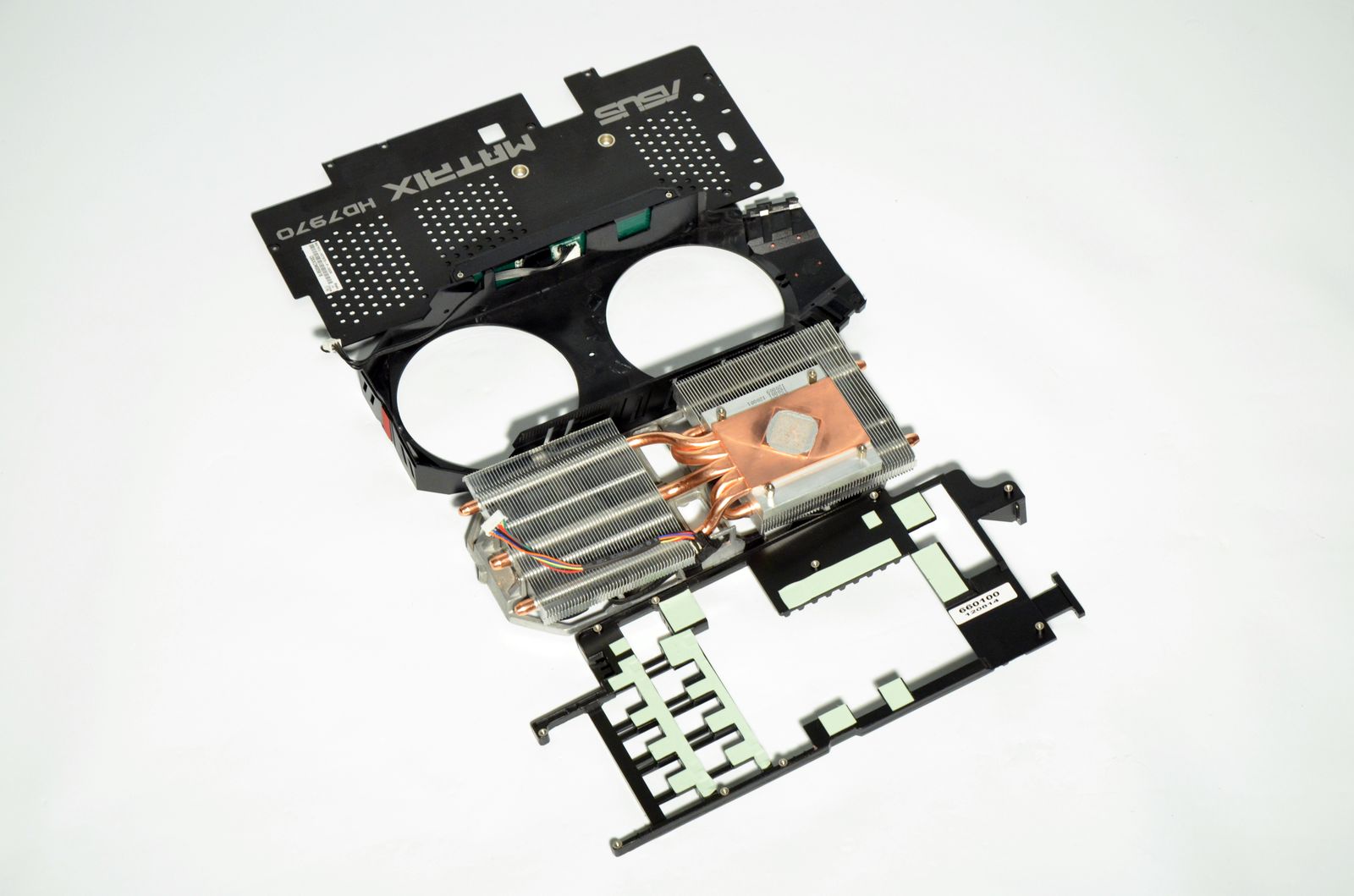

Demontarea cooler-ului s-a dovedit o muncă migăloasă datorită numărului mare de şuruburi folosite pentru fixarea sa. Acesta este alcătuit dintr-un heatsink de dimensiuni impresionante, prevăzut cu 5 heatpipe-uri de 8mm şi două ventilatoare clasice de 92mm, un heatsink pentru VRM şi chip-urile de memorie video GDDR5, un heatspreader montat pe spatele PCB-ului şi o carcasă din plastic. Carcasa este prevăzută cu logo-ul ASUS MATRIX iluminat, a cărui culoare se schimbă în funcţie de nivelul de solicitare a plăcii.

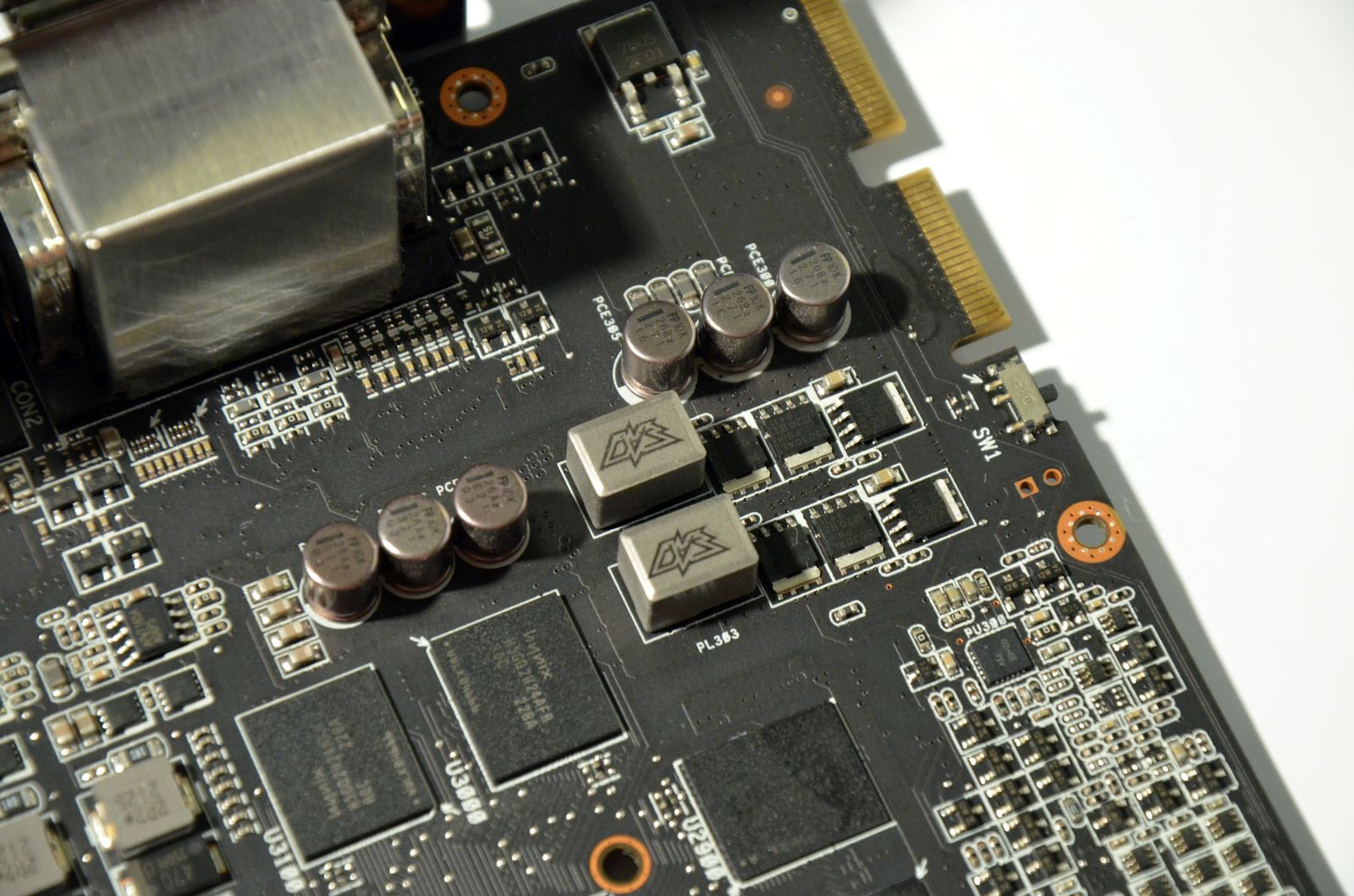

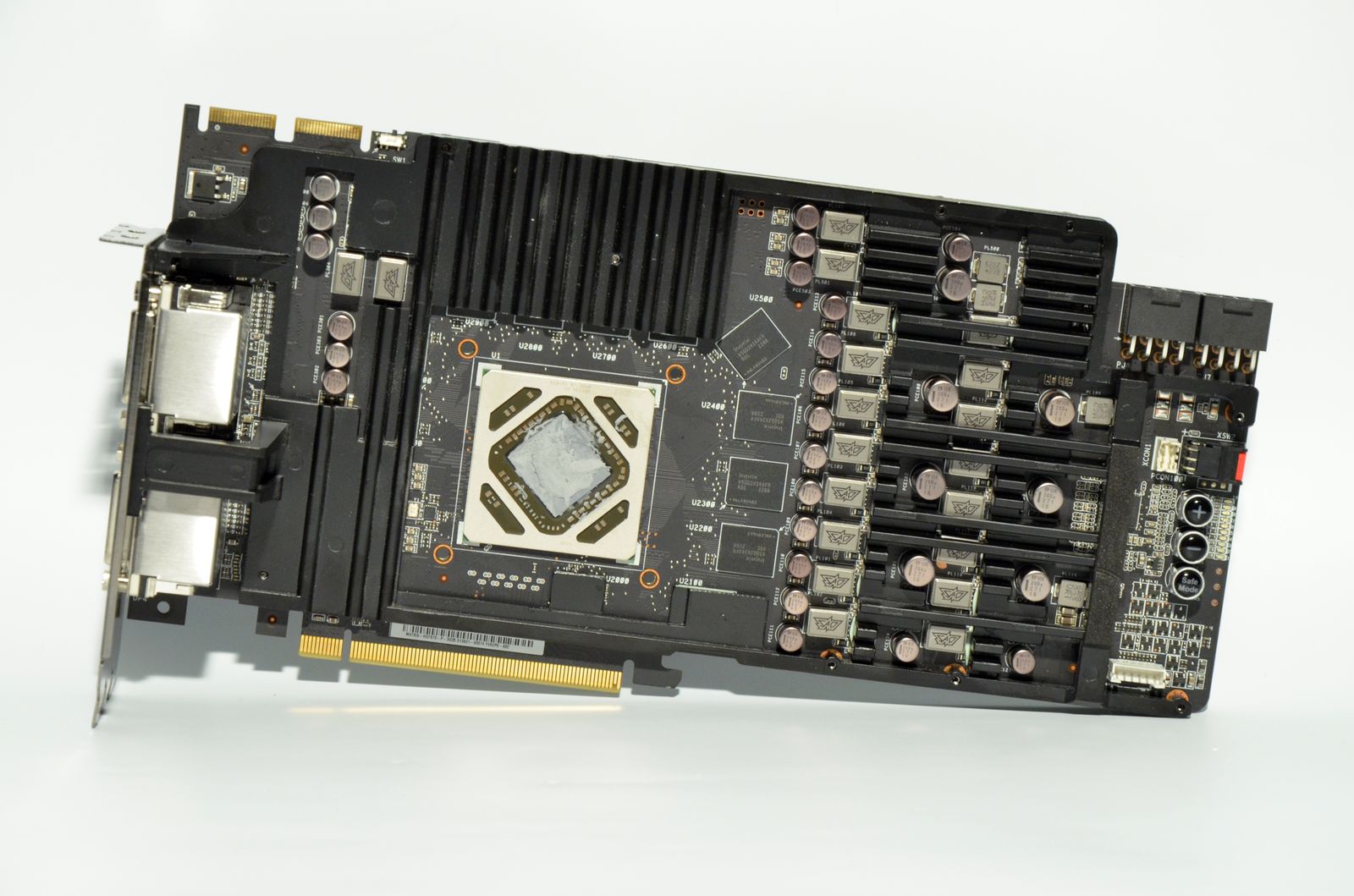

Din păcate, bucuria mea legată de faptul că ASUS au decis ca de această dată să răcească şi chip-urile de memorie video a fost spulberată rapid. După înlăturarea heatsink-ului pentru GPU, am descoperit cu stupoare că numai o parte din chip-uri au fost răcite (sau parţial răcite), 4 dintre ele rămânând complet descoperite.
Punctul forte al noului MATRIX este fără nicio urmă de îndoială VRM-ul, care poate fi considerat de unii o adevărată operă de artă. Cele 20 stagii din care este acesta format reprezintă de fapt motivul pentru care a fost necesar un PCB atât de mare.
Conform producătorului, suprafaţa alocată etajelor de alimentare măsoară 77.13cm2, cu 27.73cm2 mai mult decât în cazul implementării de referinţă pentru Radeon HD 7970. De asemenea, ni se mai spune că avem un VDroop cu 65% mai mic şi o putere totală disponibilă pentru nucleul grafic cu 56% mai mare.

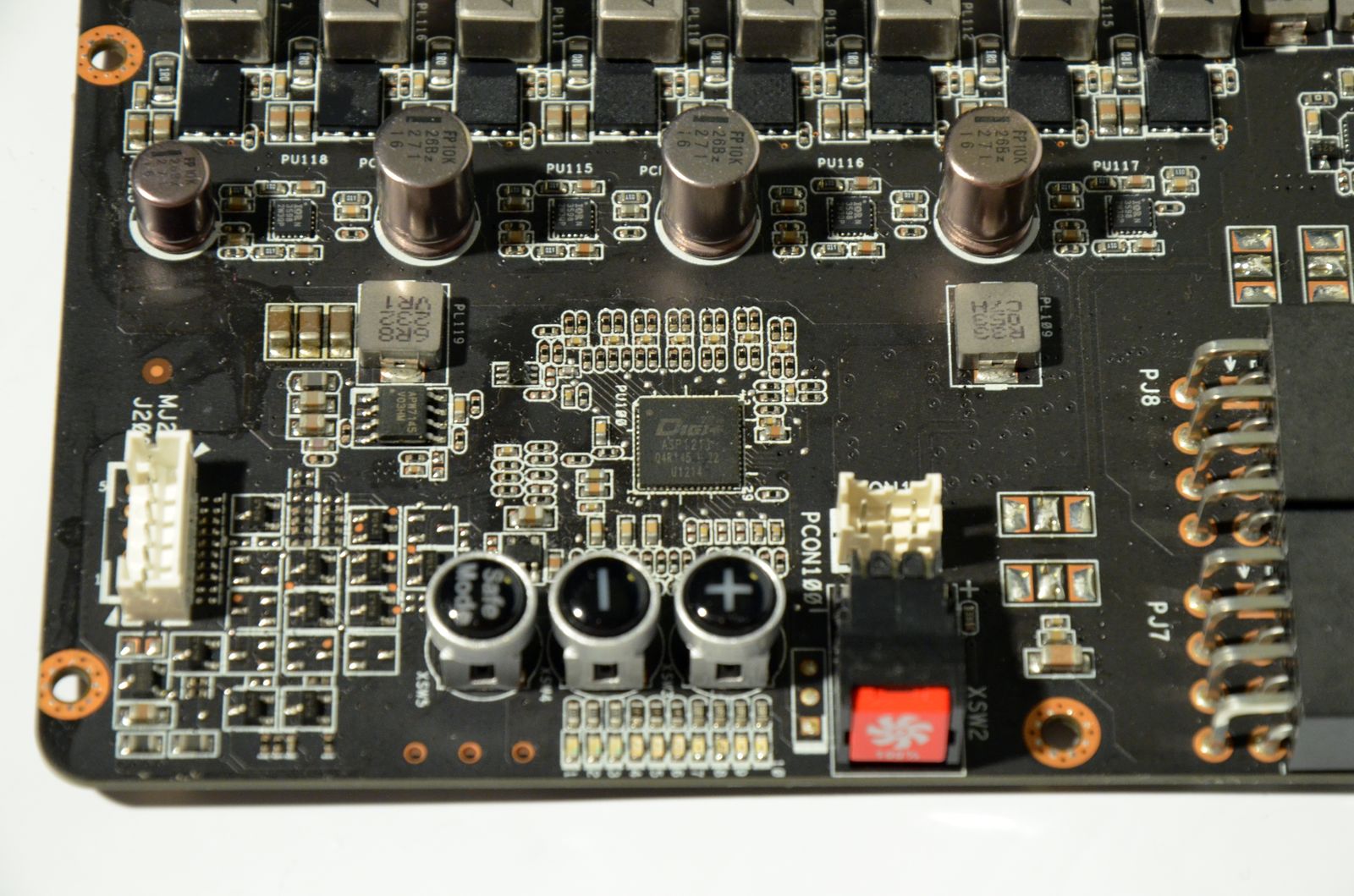

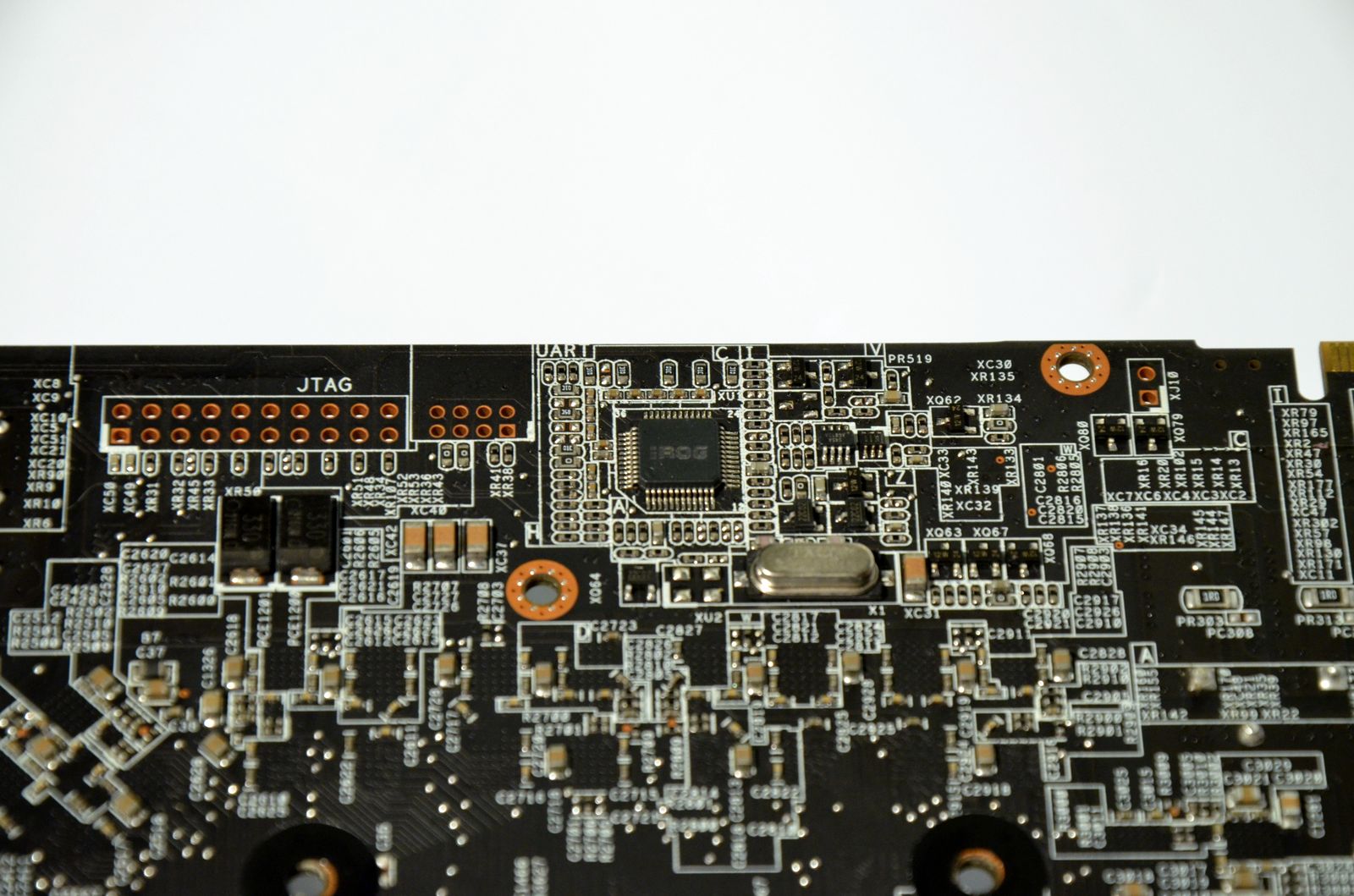

Pentru confecţionarea VRM-ului, ASUS au folosit componente pe care le încadrează sub marca Super Alloy, iar controller-ul utilizat este marca Digi+ ASP1213. De asemenea, pe spatele PCB-ului mai găsim un controller iROG.

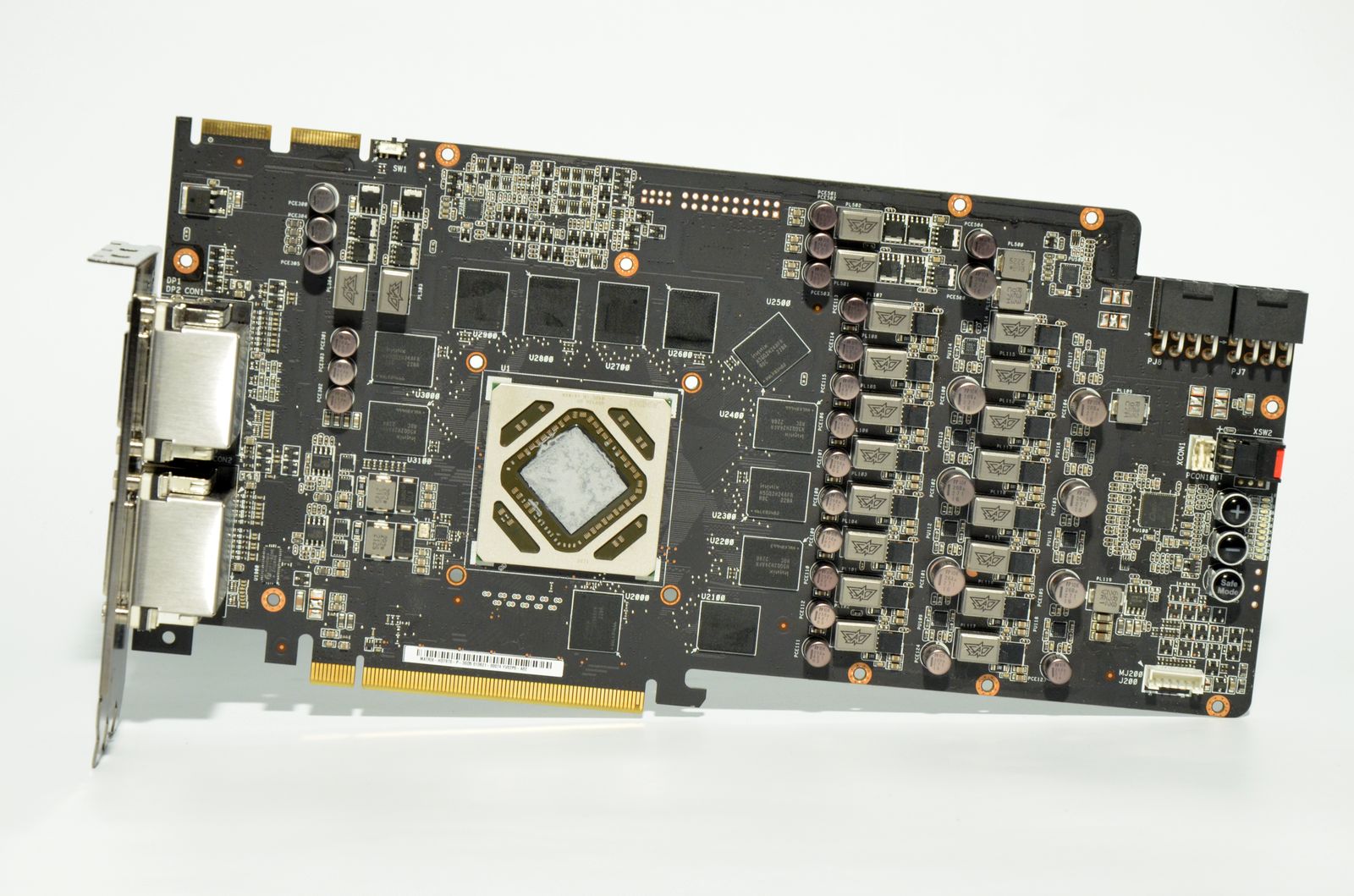

Şi dacă tot am adus PCB-ul în discuţie, trebuie să spun că acesta nu este chiar atât de aglomerat pe cât mă aşteptam, mulţumită fără îndoială suprafeţei mari de care dispune.

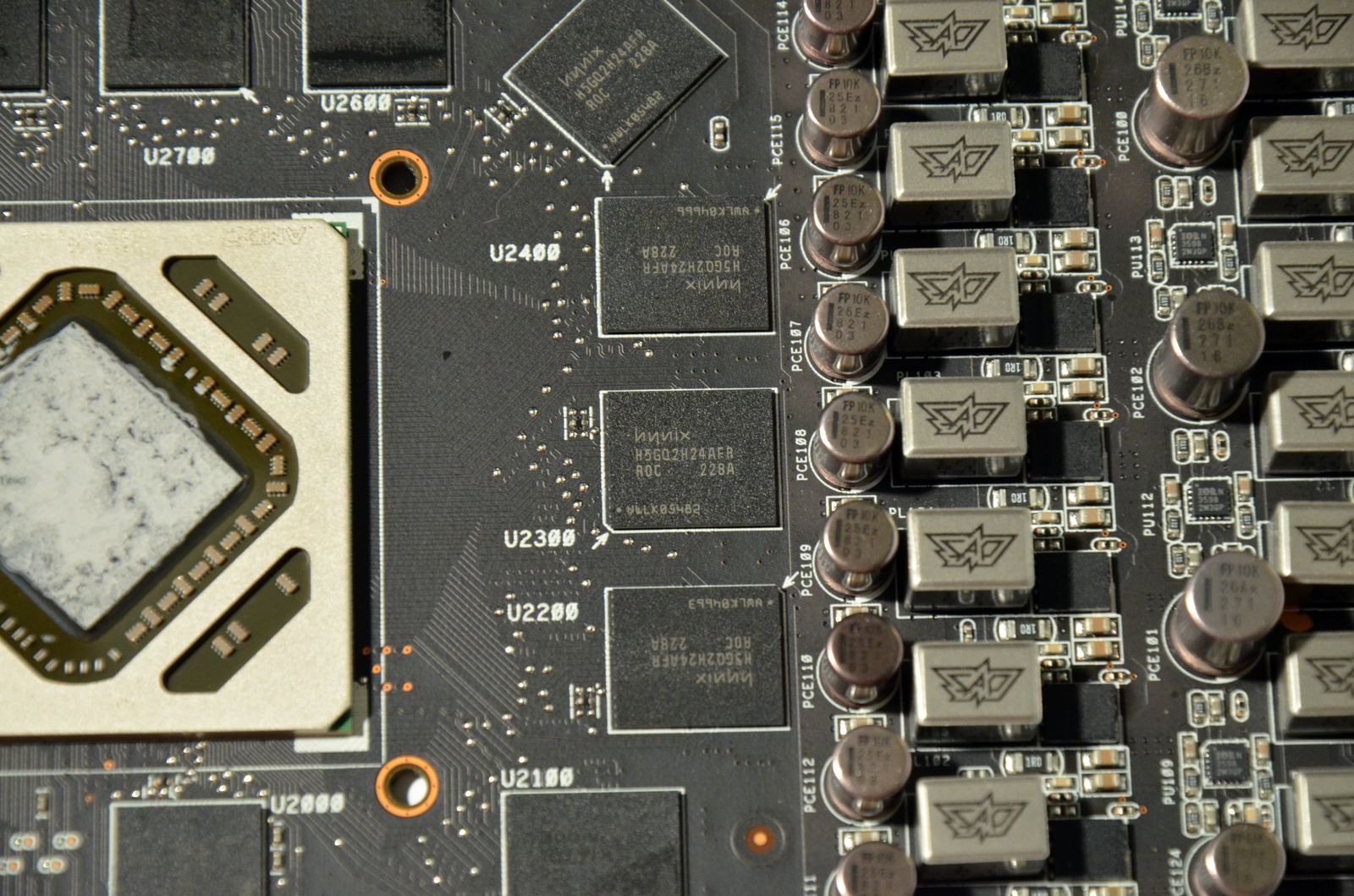

Chip-urile de memorie video folosite sunt deja bine cunoscutele Hynix H5GQ2H24AFR-R0C.
