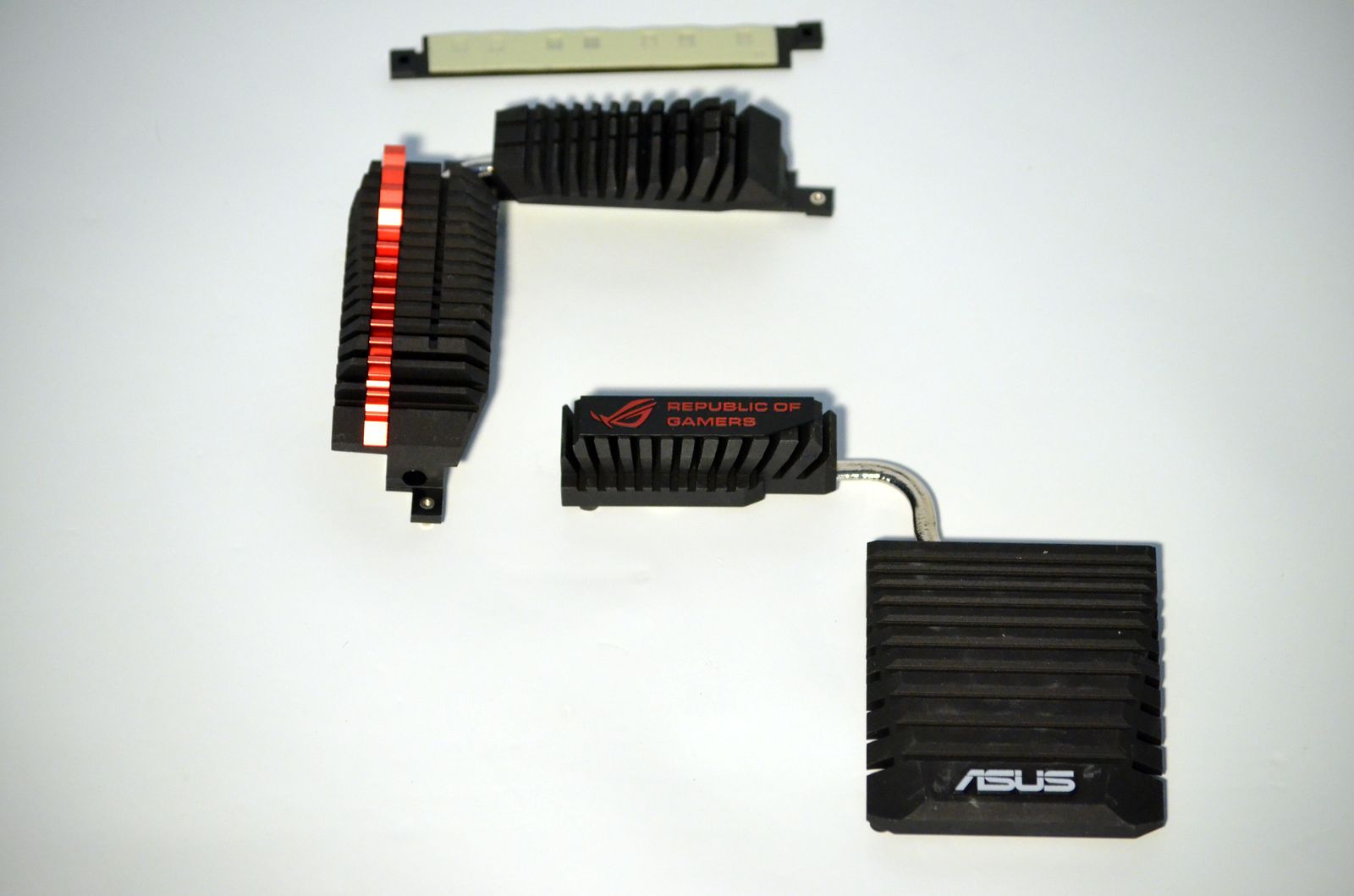

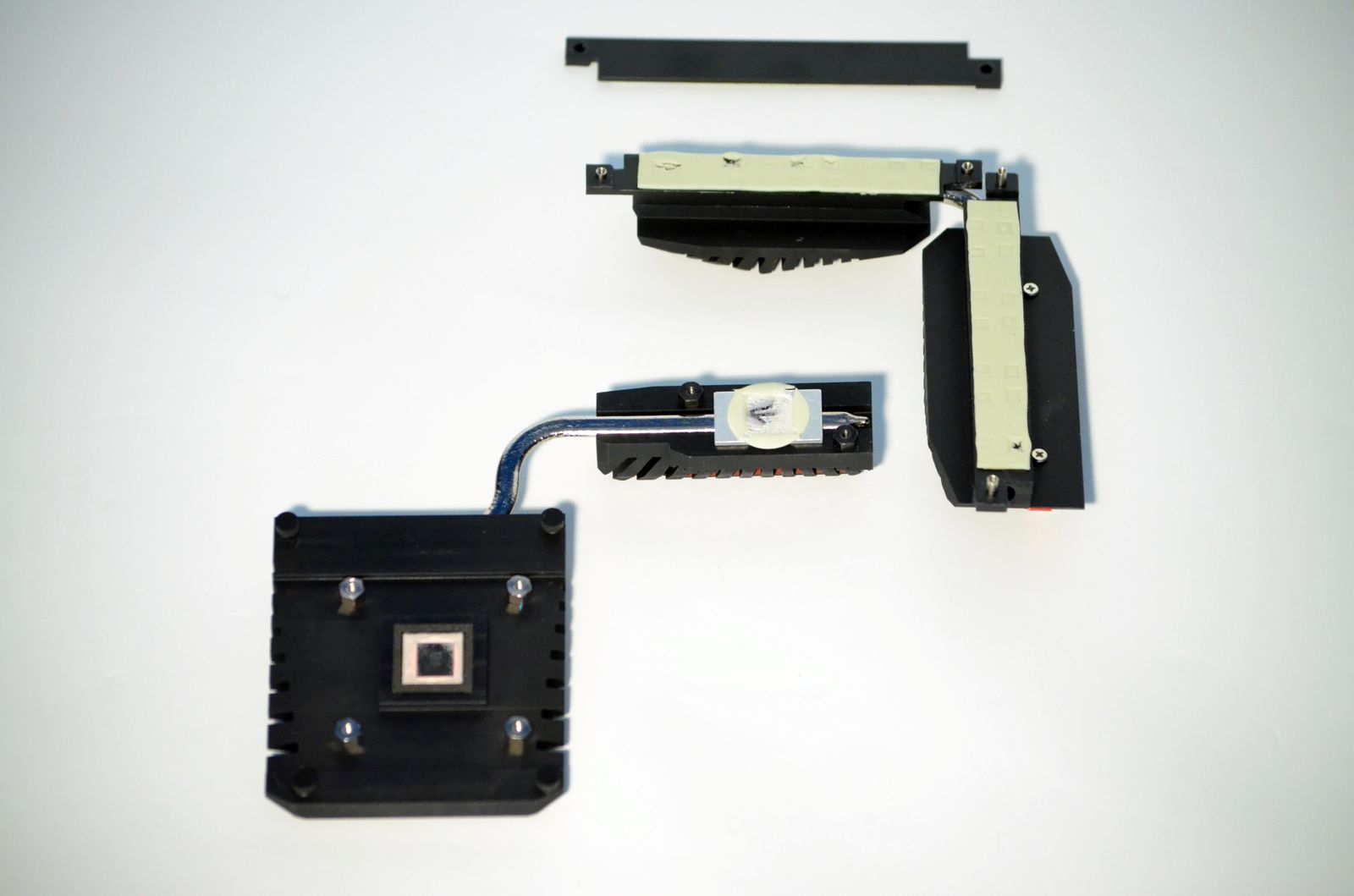

După studierea dotărilor, am trecut la demontarea soluţiei de răcire, care este fixată integral cu şuruburi. Între noi fie vorba, nici nu mă aşteptam să fie altfel pentru o placă de bază de această talie. Şi astfel puteţi vedea că avem de a face cu un cooler destul de elaborat, ce are la bază două ansambluri de câte două heatsink-uri, conectate între ele cu câte un heatpipe. Ele au rolul de a prelua căldura produsă de VRM şi respectiv de chipset şi de un switch PLX. Sunt completate de un heatspreader amplasat pe spatele PCB-ului ce preia căldura produsă de componentele VRM-ului aflate aici.

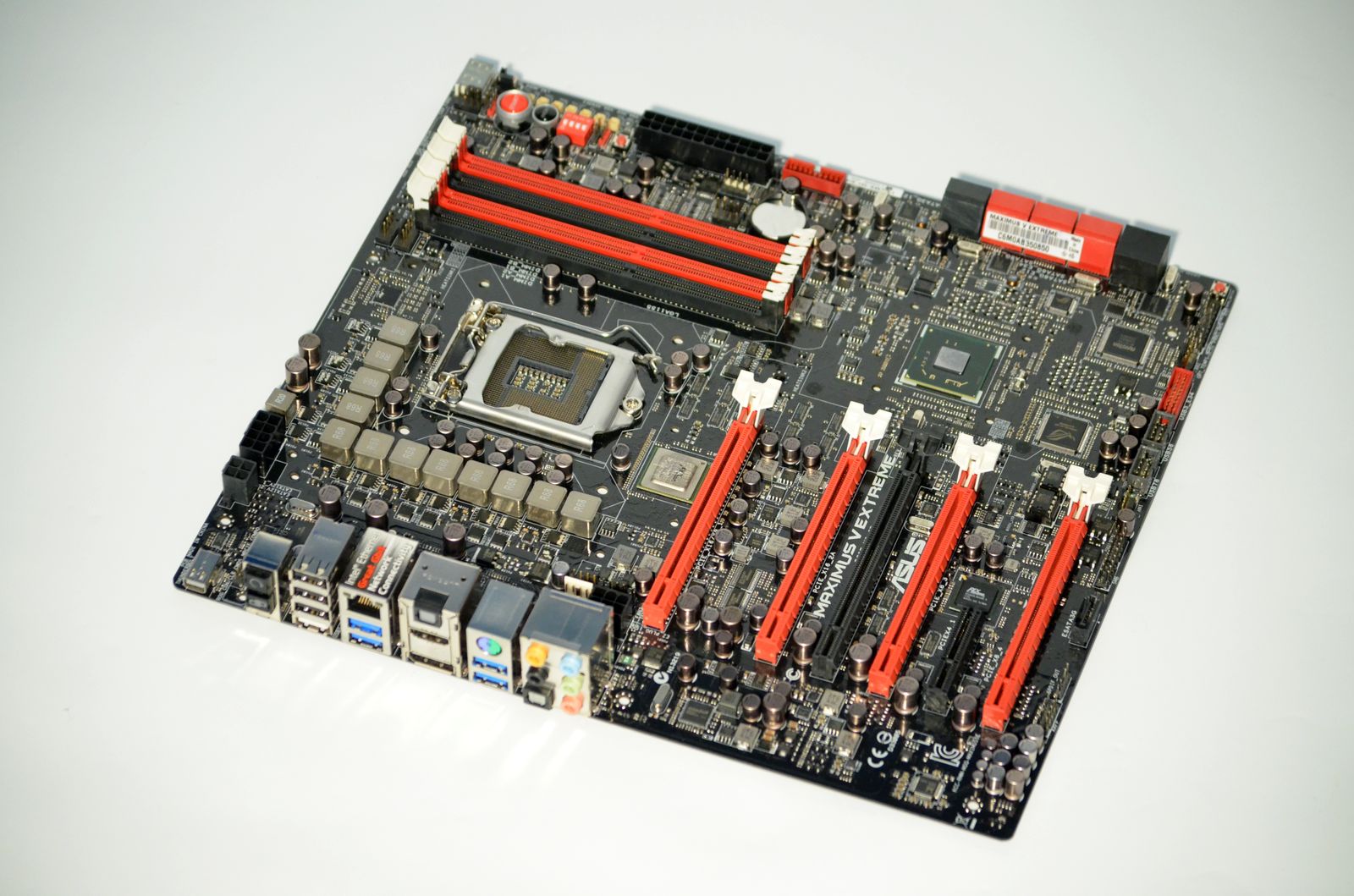

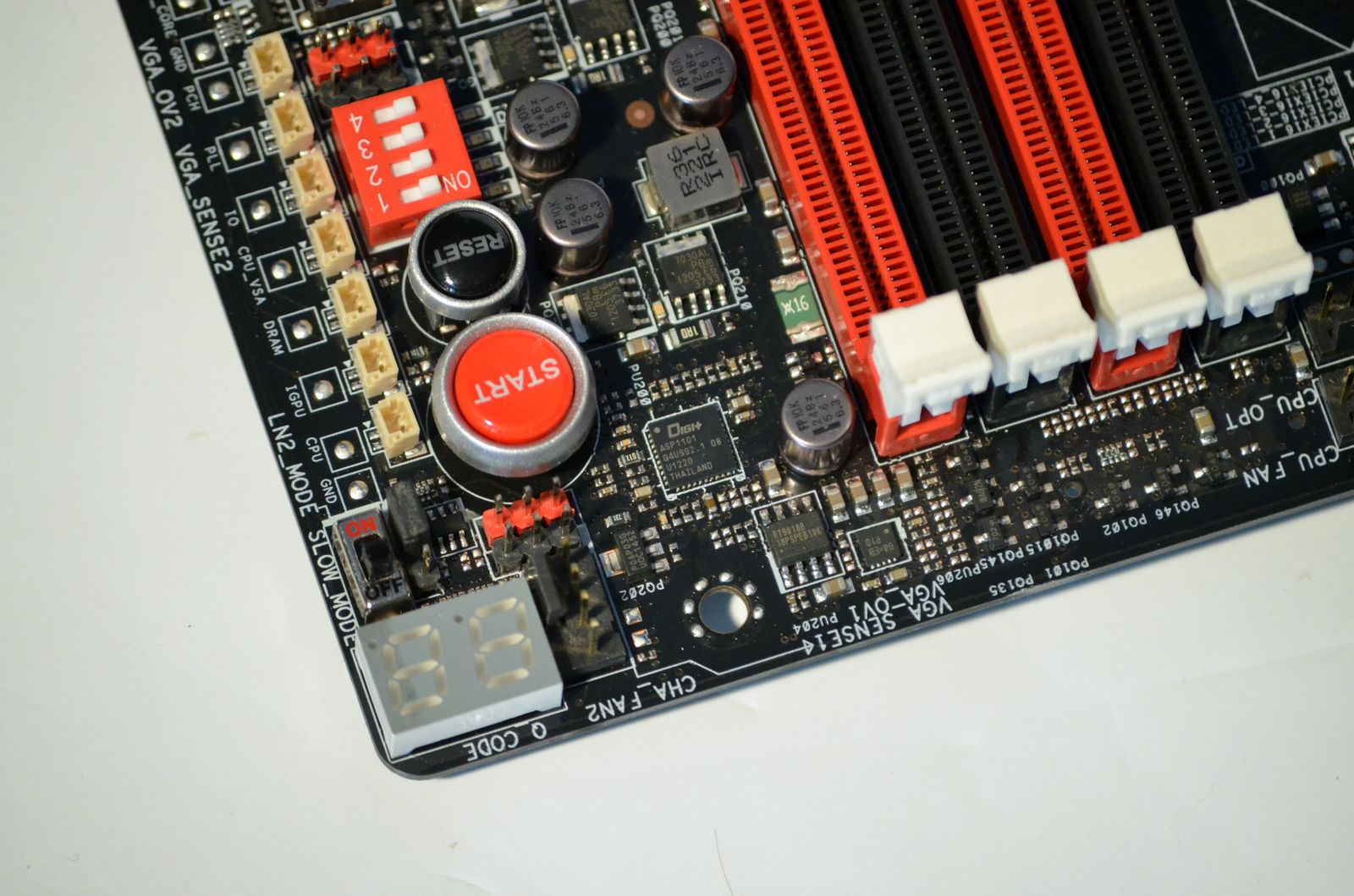

După înlăturarea cooler-ului, puteţi observa mai bine PCB-ului lui MAXIMUS V Extreme care, aşa cum vă spuneam, este destul de încărcat.

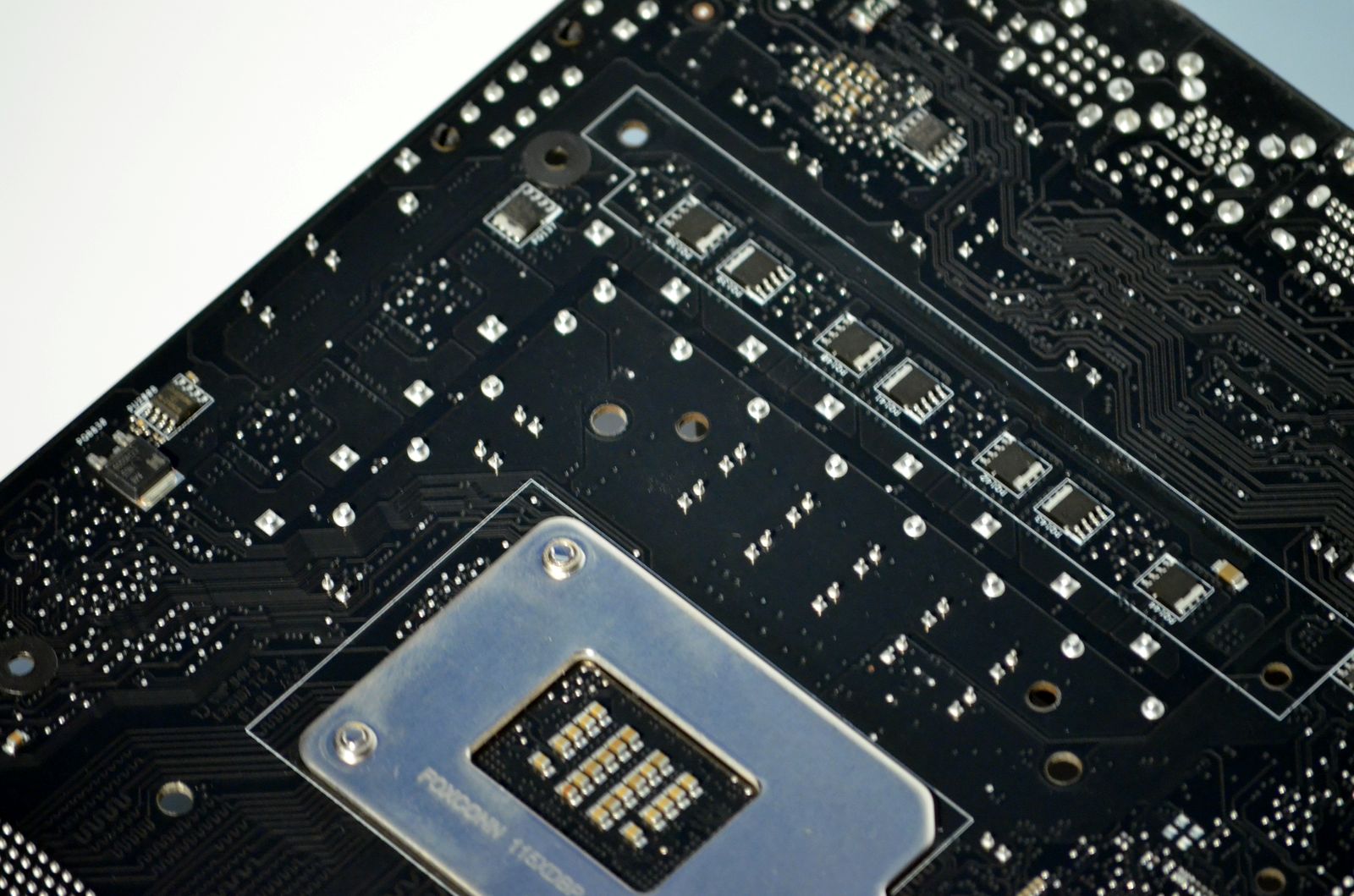

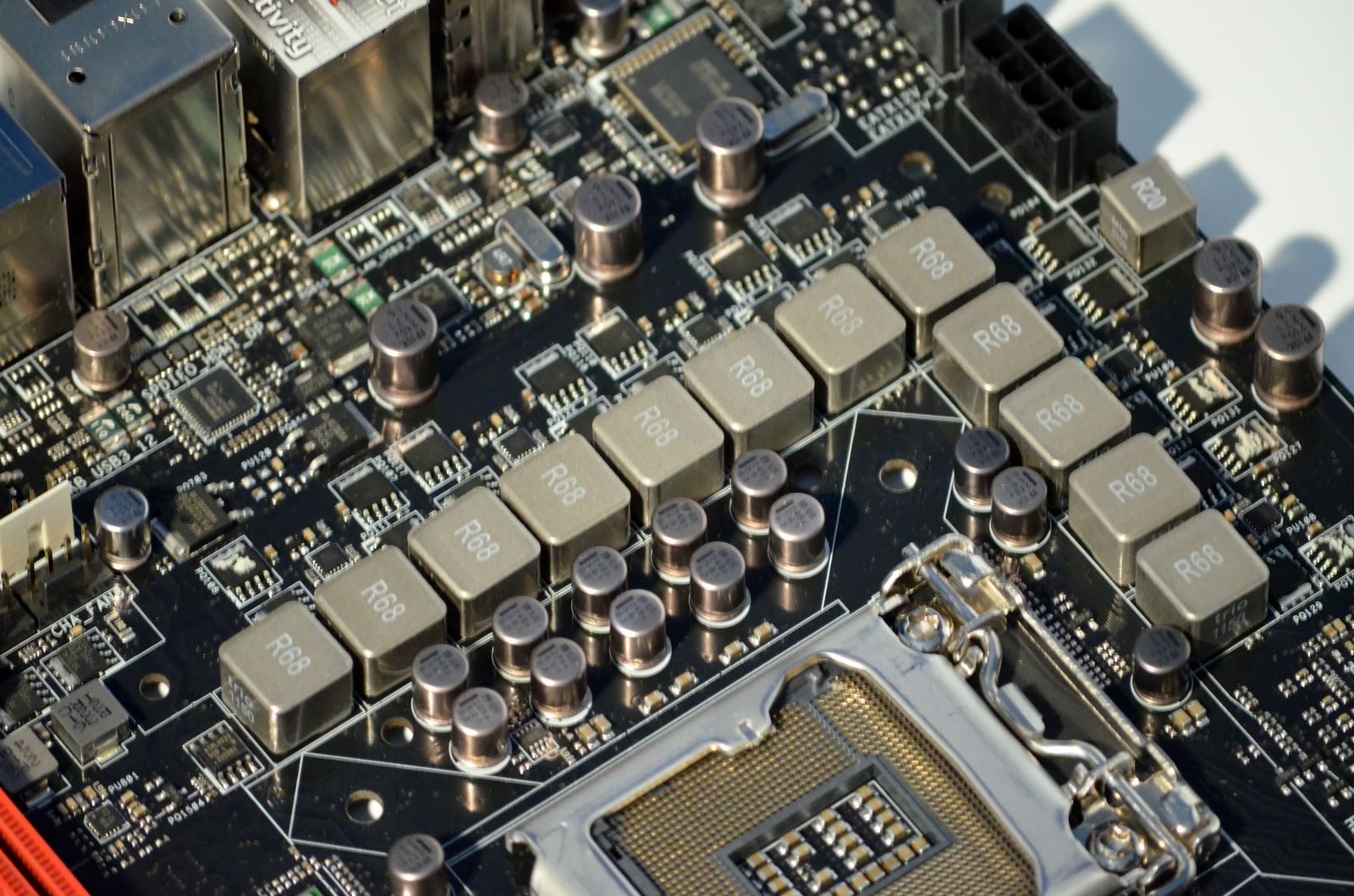

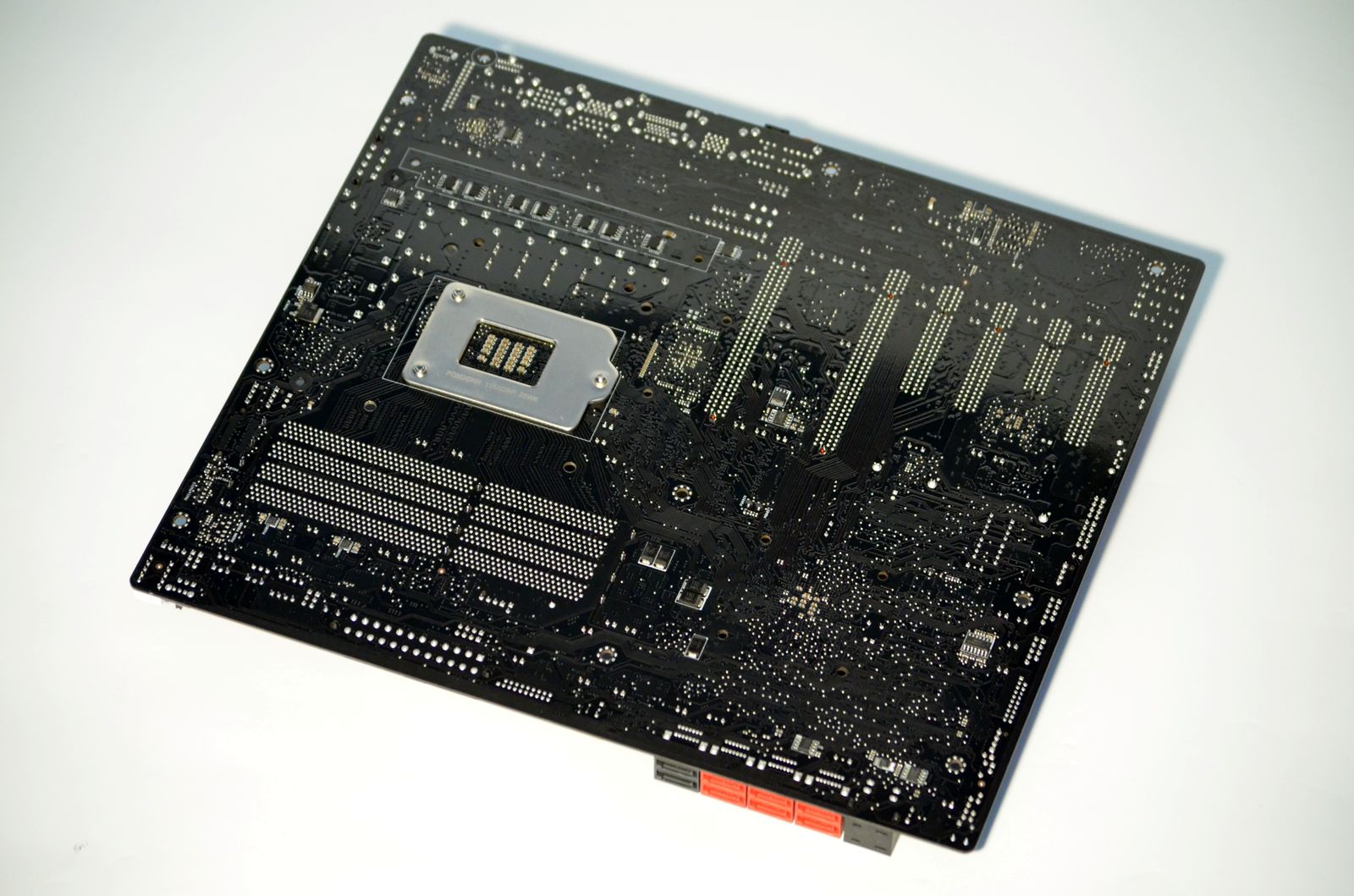

VRM-ul este unul digital, realizat cu componente de cea mai bună calitate şi este alcătuit din 8 stagii pentru procesor şi 4 stagii pentru soluţia grafică integrată de acesta. Cele 8 stagii pentru procesor prezintă componente şi pe spatele PCB-ului. De asemenea, pe placă mai există alte 2 stagii pentru memoria RAM.

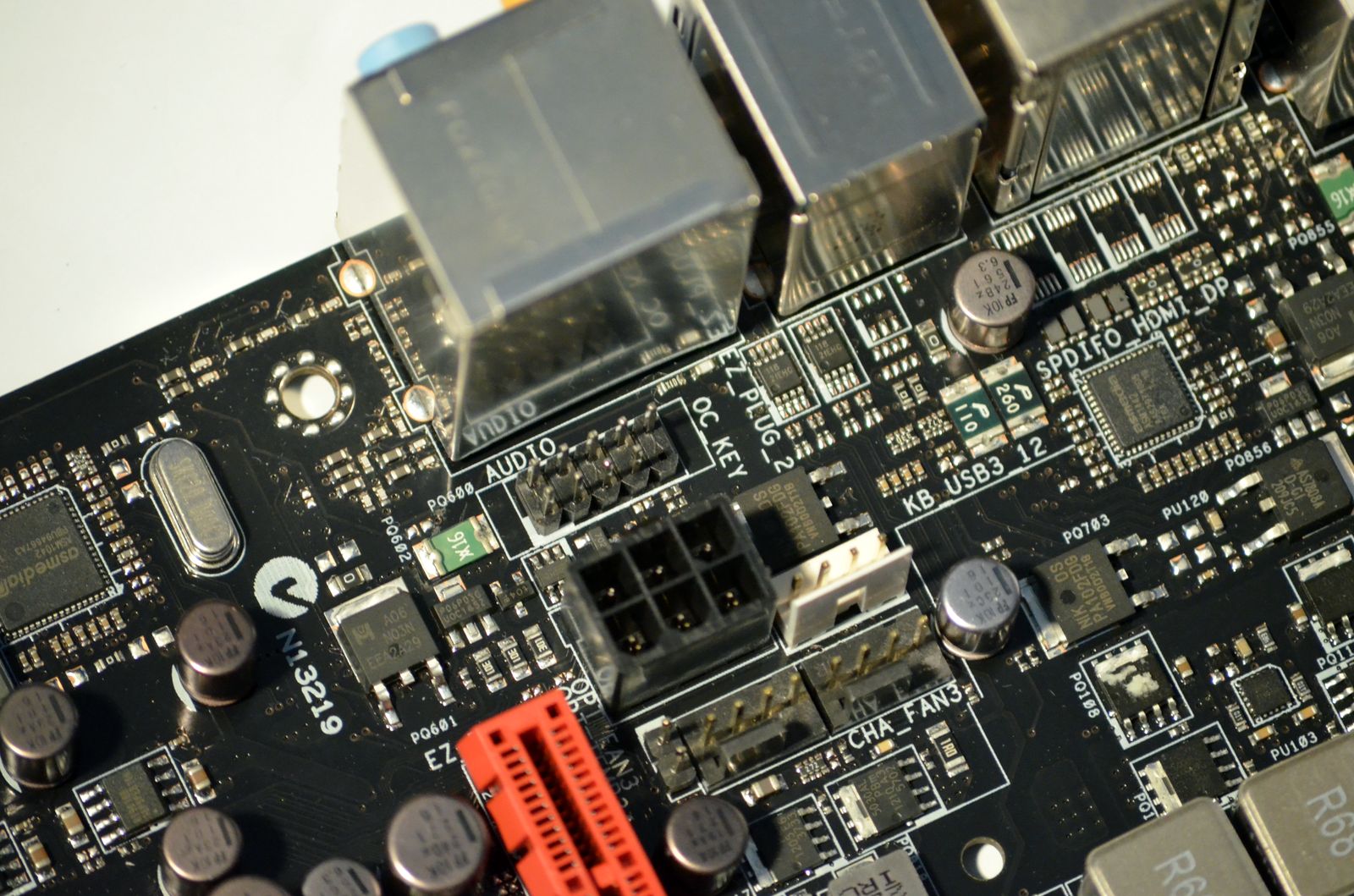

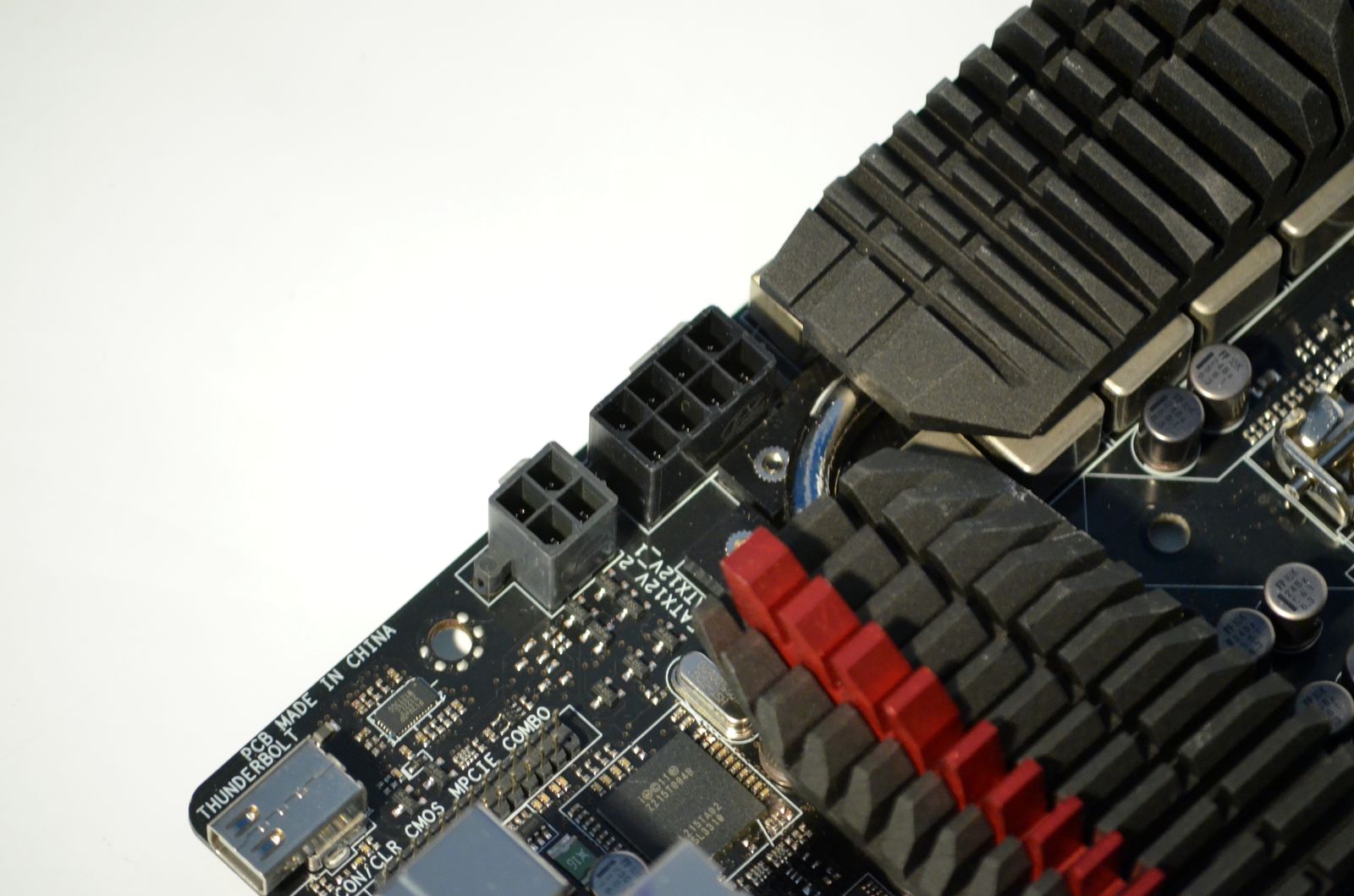

Mergând mai departe, observăm prezenţa a doi conectori de alimentare pentru procesor – unul cu 8 pini şi al doilea cu 4 pini – pentru a oferi un potenţial de overclocking mai bun. De asemenea, sunt prezenţi şi 2 conectori de alimentare auxiliari (unul cu 6 pini şi al doilea cu 4 pini) pentru a asigura suficientă putere atunci când sunt folosite 4 plăci video. Tot aici, se poate observa şi conectorul pentru OC Key.

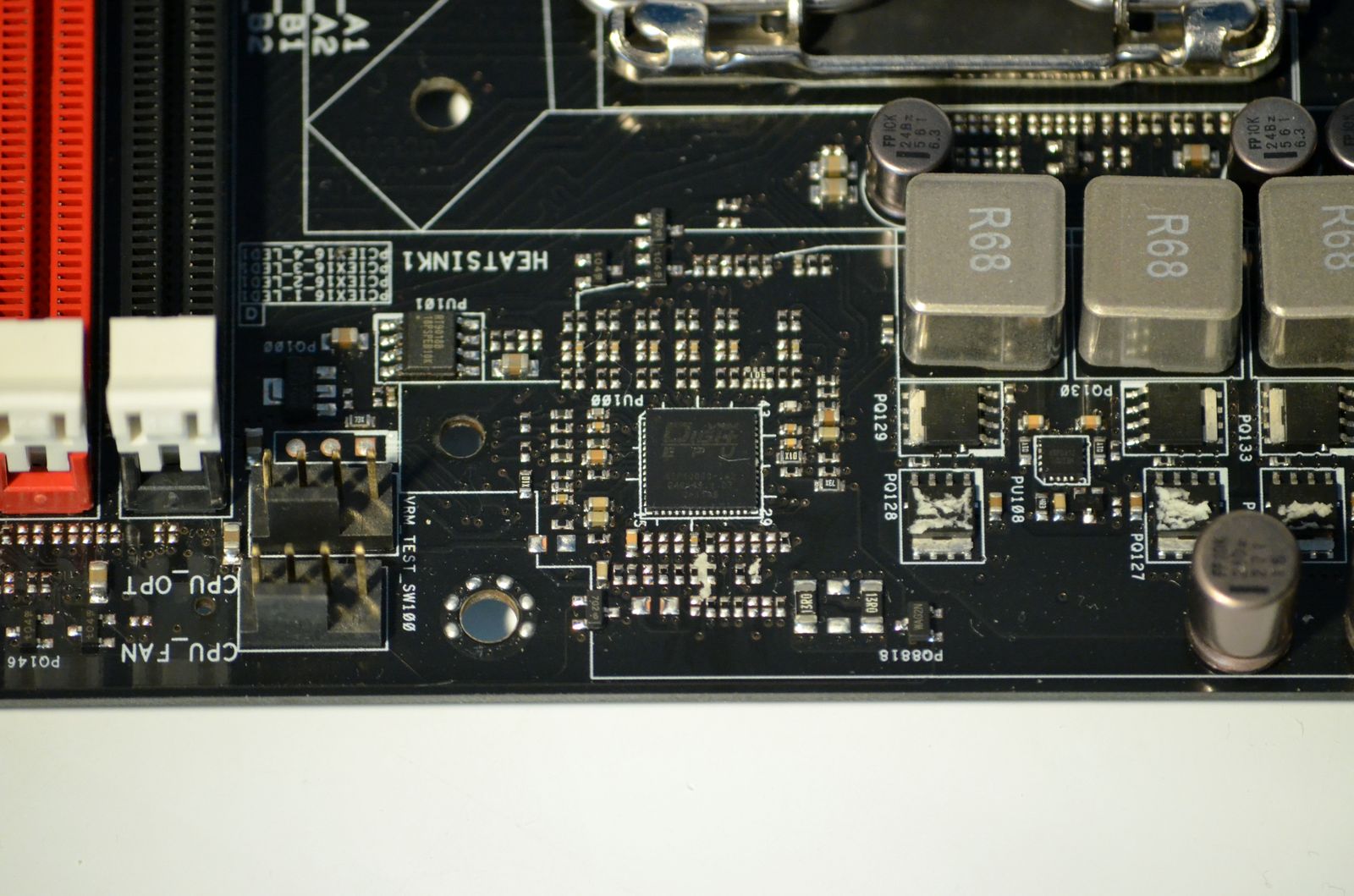

Observăm apoi controllerele pentru VRM, marcate Digi+, aşa cum ne-au obişnuit ASUS în ultima perioadă.

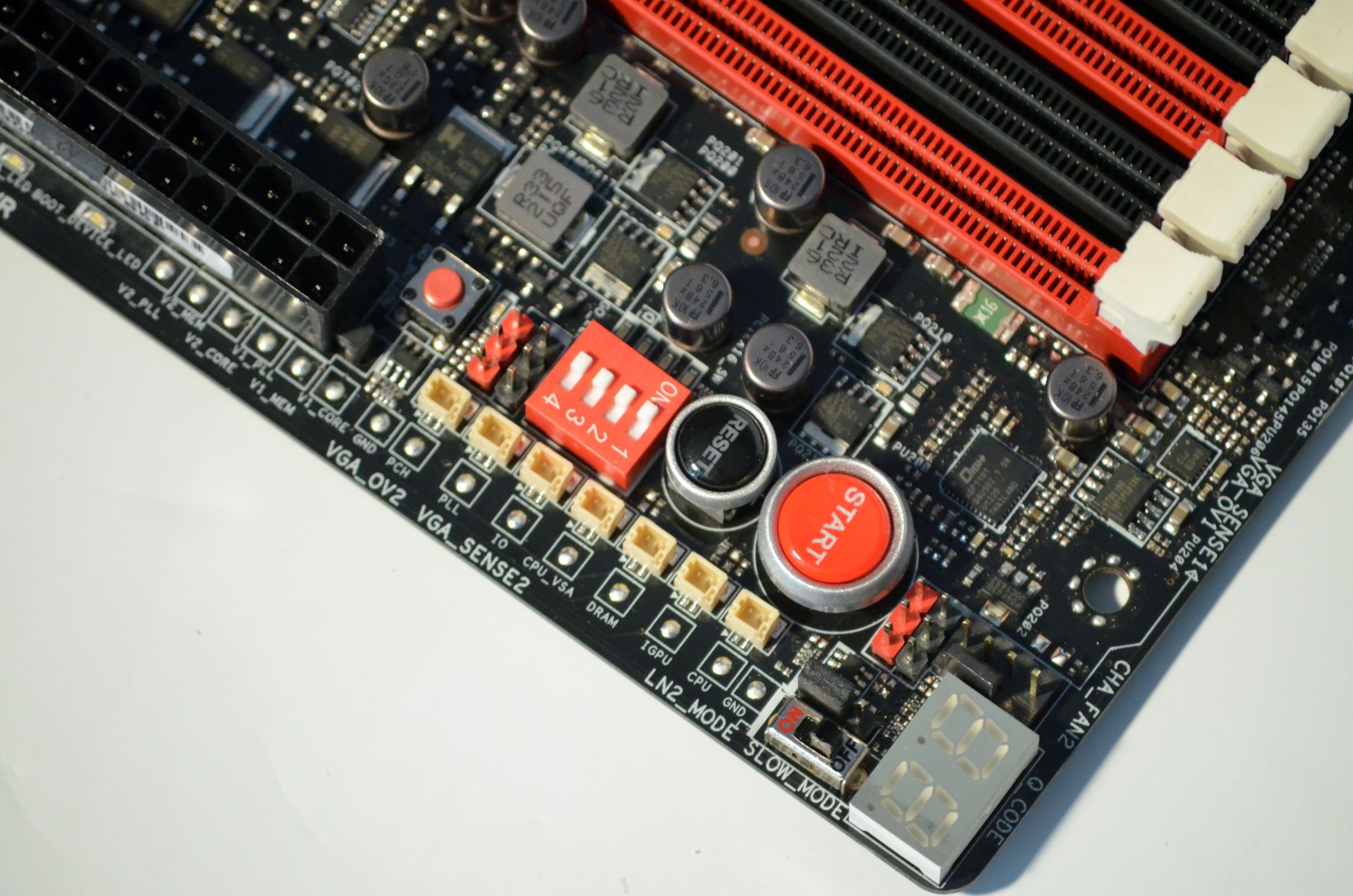

In zona de lângă bancurile de memorie sunt amplasate o serie de instrumente utile pasionaţilor de overclocking: butoane Power şi Reset, Debug LED, puncte de măsurare a tensiunilor de alimentare, comutator pentru modul LN2, conectorul hotwire pentru controlarea parametrilor de funcţionare ai plăcii video din BIOS-ul plăcii de bază, un comutator Slow Mode ce ar trebui să îmbunătăţească potenţialul de overclocking în cazul răcirii cu LN2, un set de comutatoare pentru activarea/dezactivarea slot-urilor PCI-Express, funcţia GO button şi conectorul pentru senzorii de temperatură suplimentari.
Acestora lise adaugă conectorii Subzero Sense, amplasaţi alături de porturile SATA prezentate mai devreme. Aceştia sunt utili pentru măsurarea temperaturilor plăcii de bază (în BIOS, TurboV Evo sau din OSD-ul Turbo Key) cu ajutorul senzorilor livraţi în pachet în cazul răcirii cu LN2.

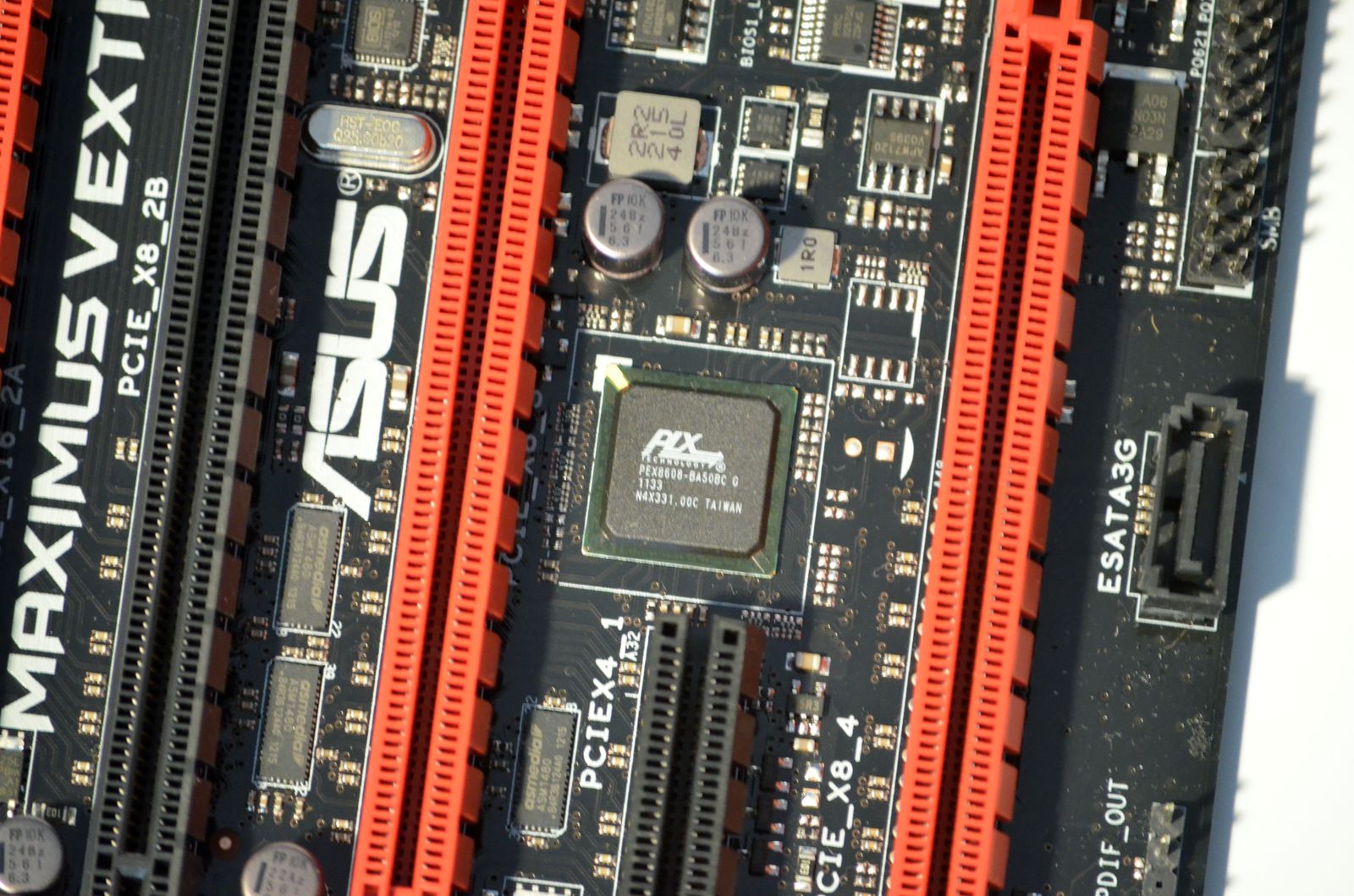

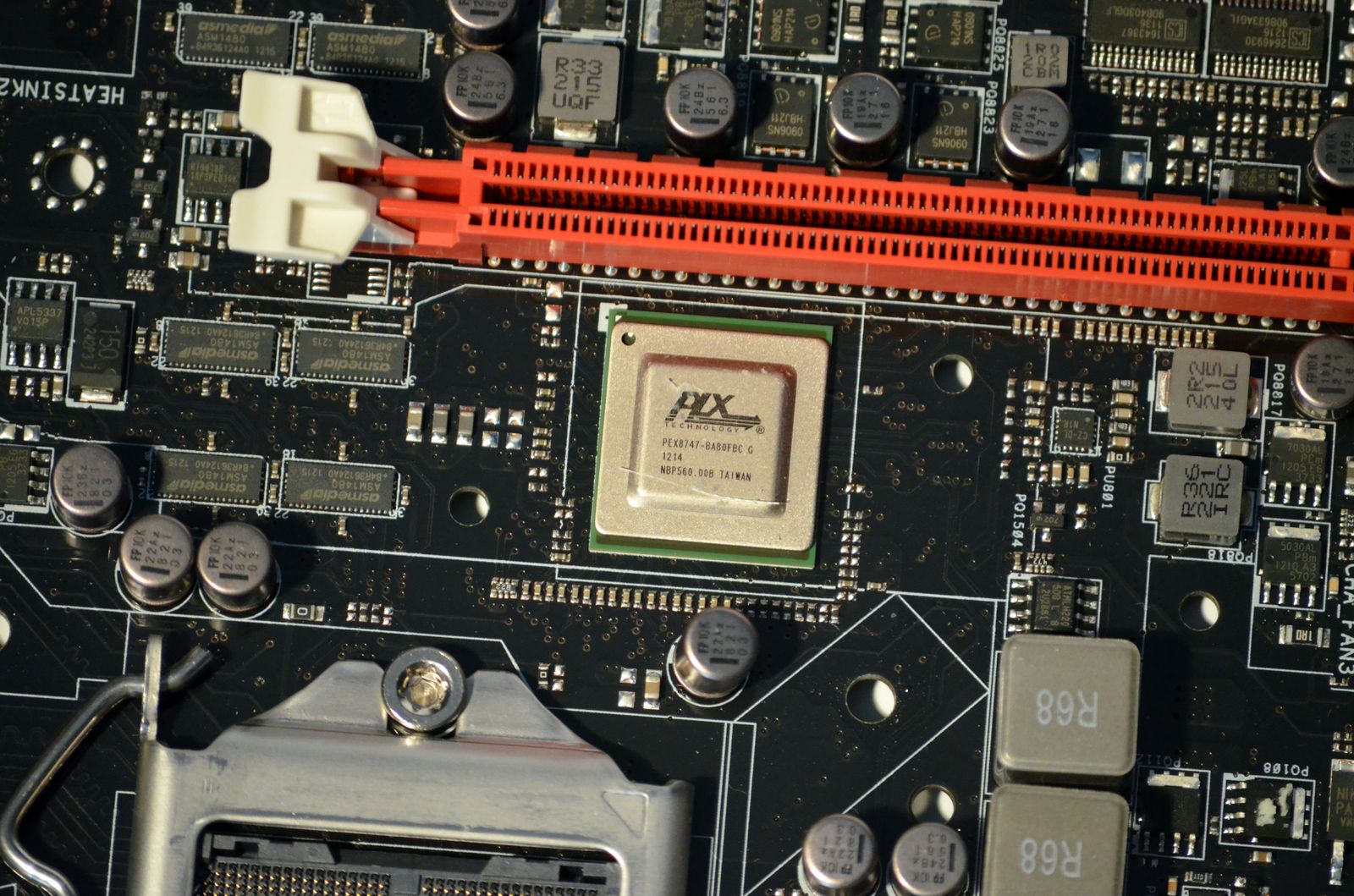

Vorbeam mai devreme despre un switch PLX. De fapt, ASUS MAXIMUS V EXTREME dispune de două switch-uri PCI-Express produse de PLX Technology. Este vorba despre PEX8747 (PCI-Express Gen 3, 5 porturi, 48 canale) şi PEX8608 (PCI-Express Gen 2, 8 porturi, 8 canale).

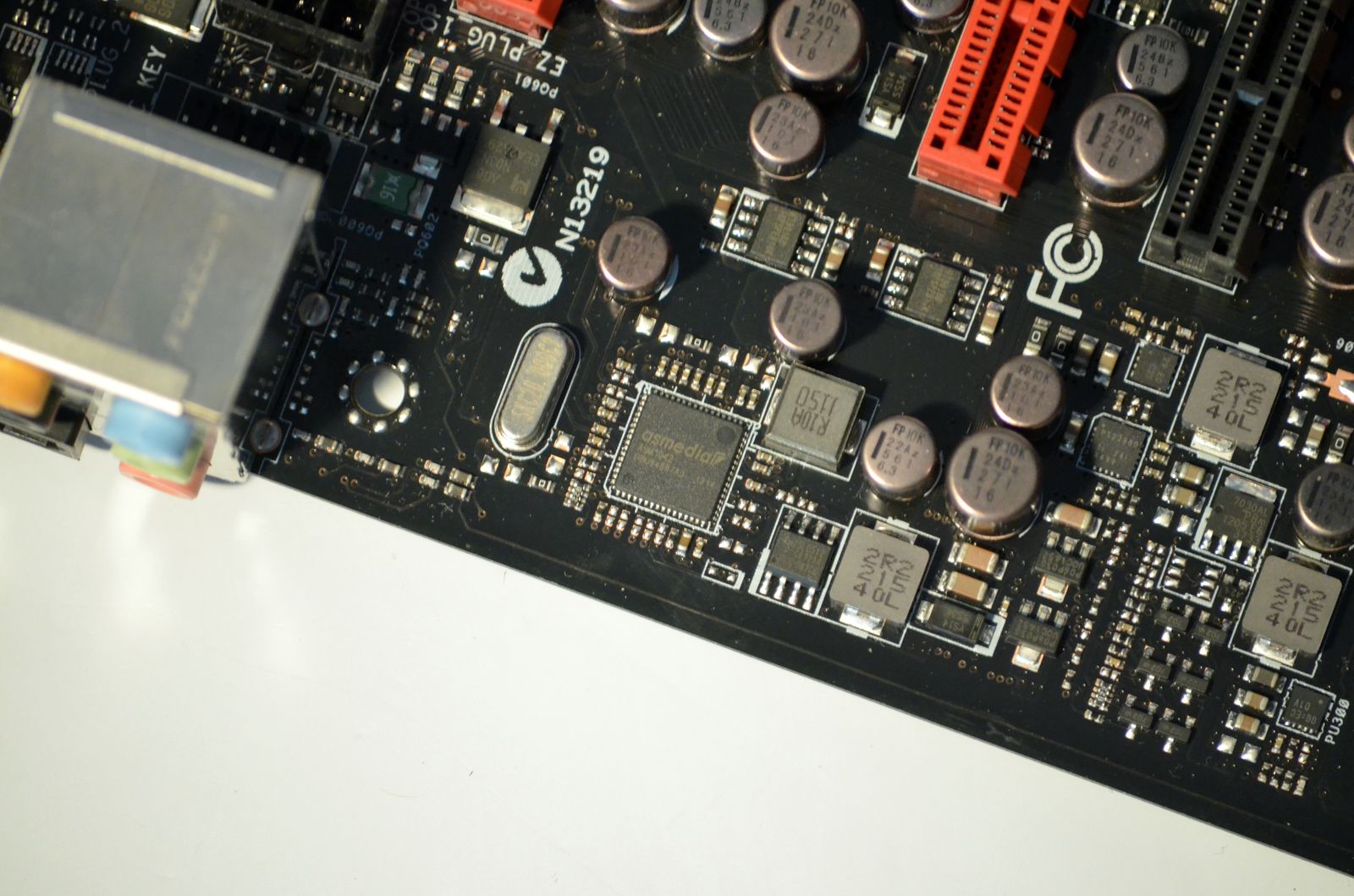

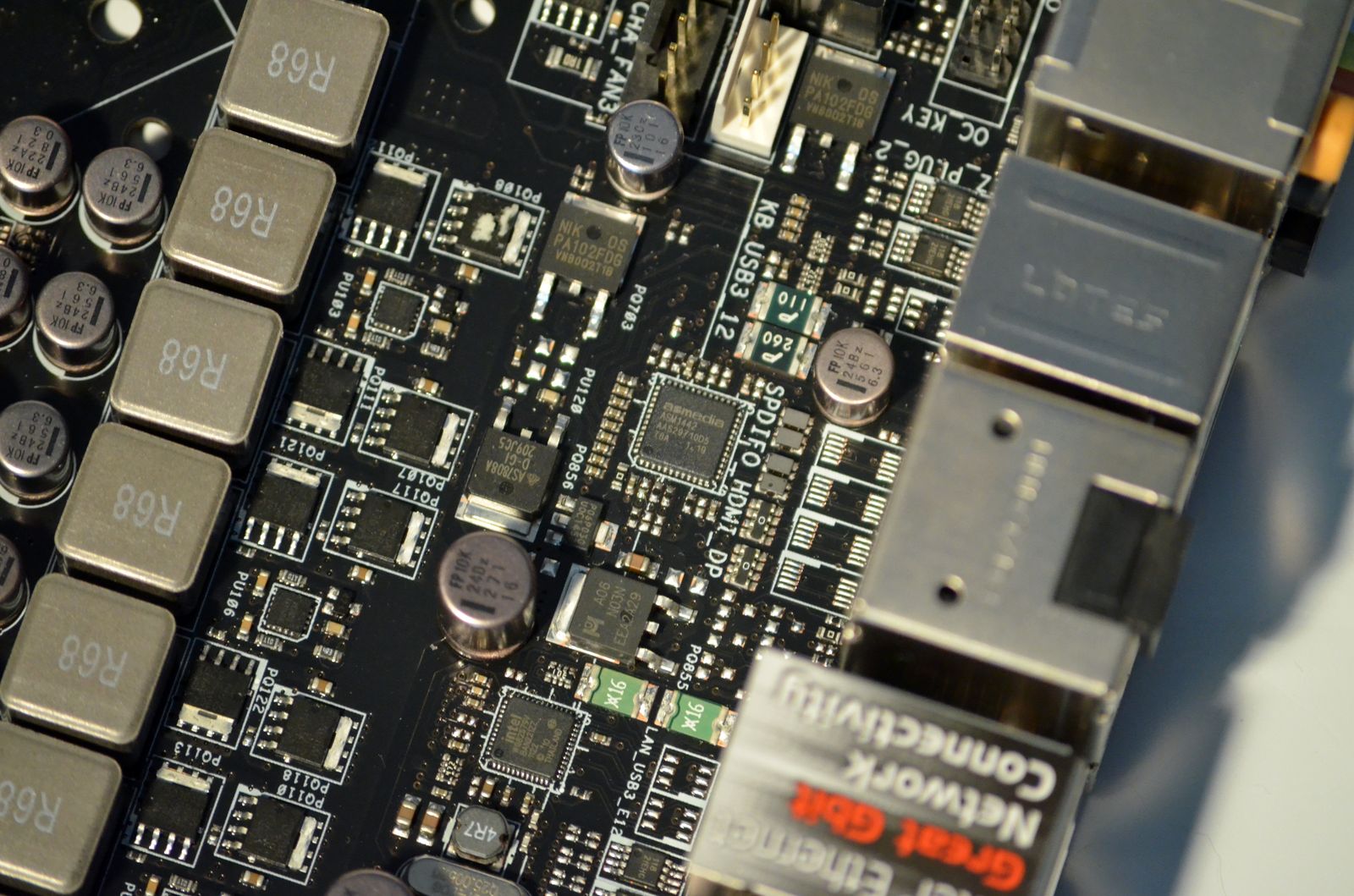

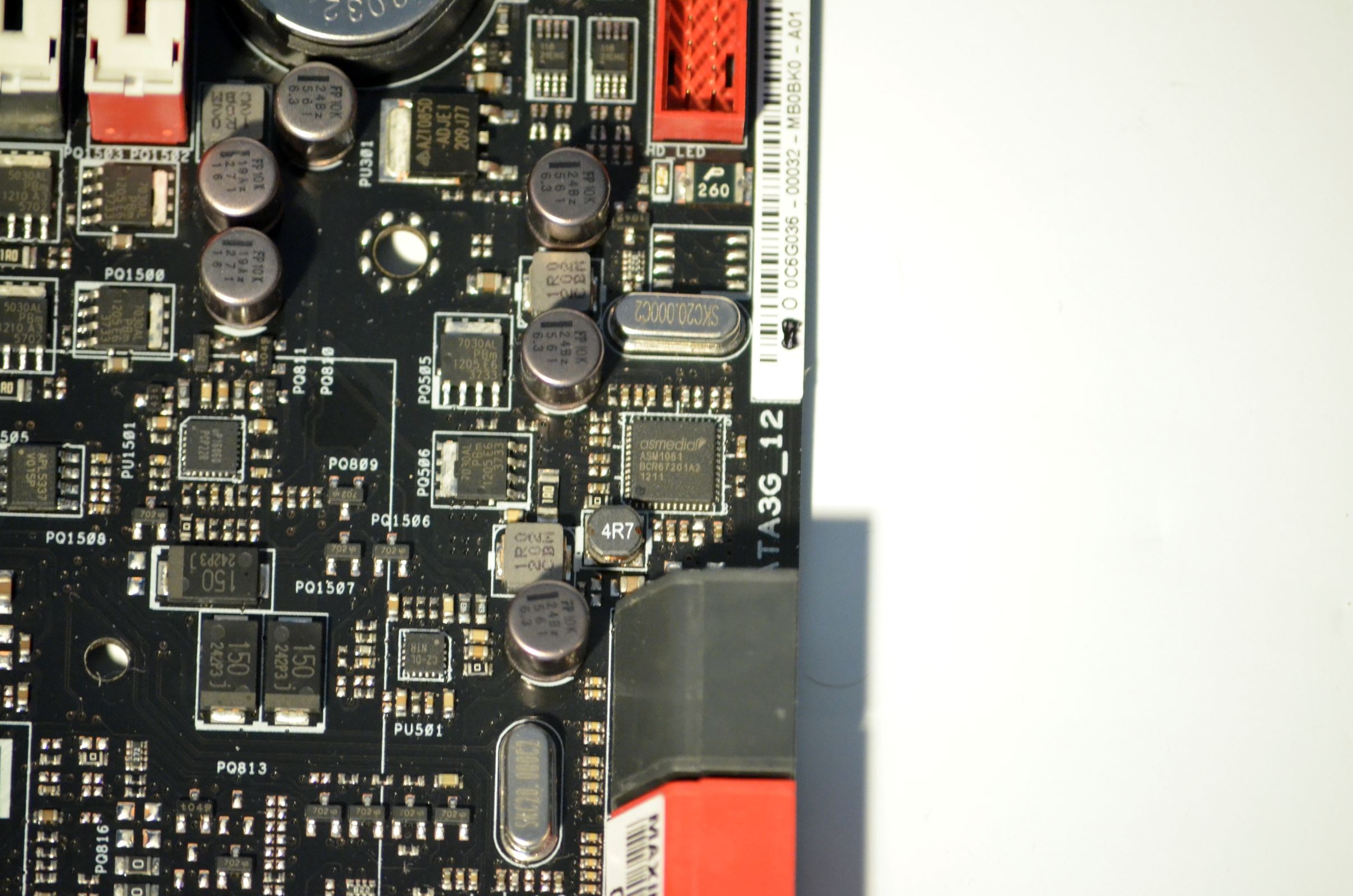

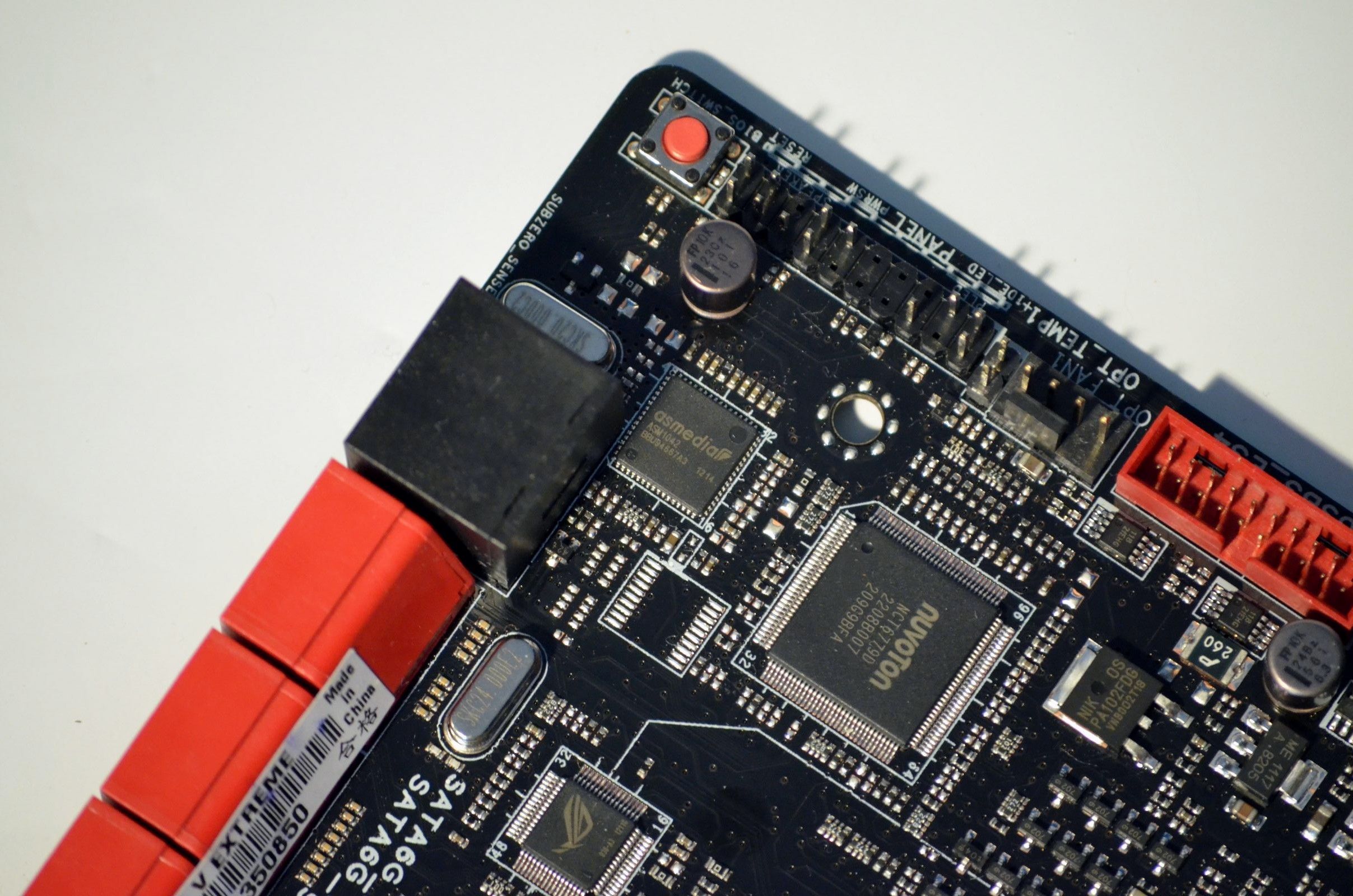

În sfârşit, avem o sumedenie de controllere, ceea ce era de altfel previzibil la dotările de care dispune placa. Aşadar, de la Asmedia sunt prezente 2 controllere USB 3.0 ASM1042, un controller SATA 6.0Gbps ASM1061 şi un controller HDMI/DVI ASM1442.

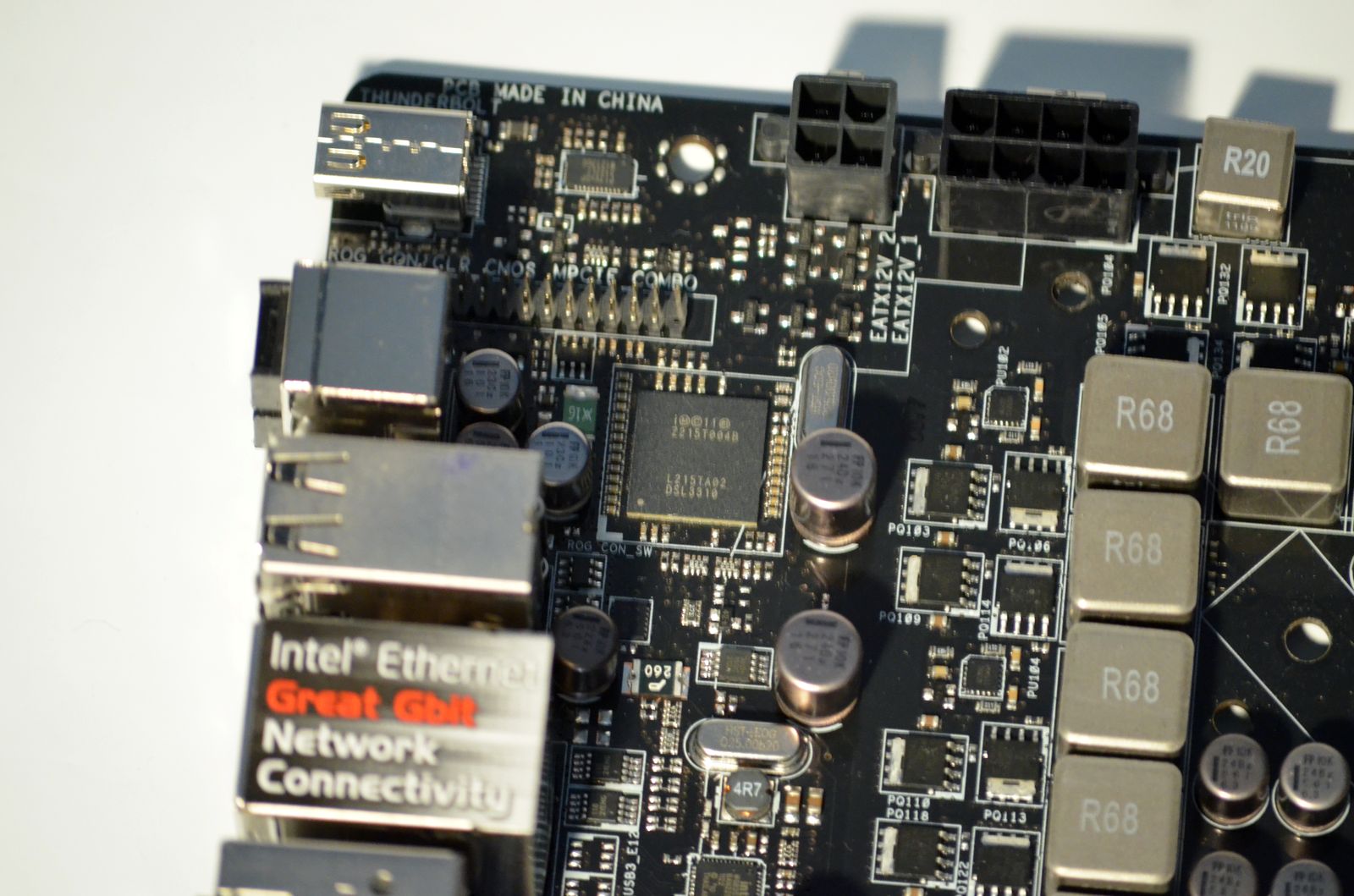

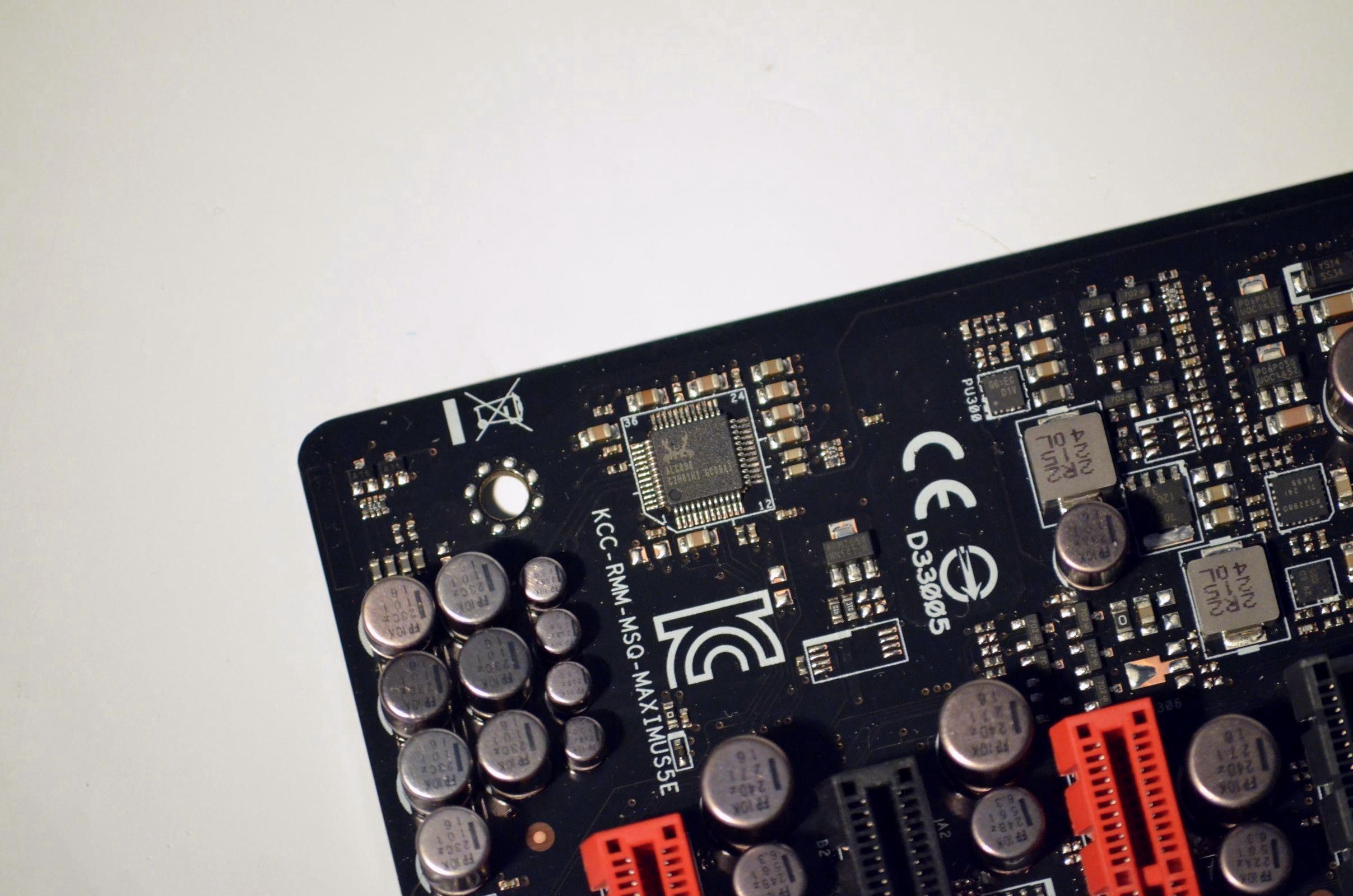

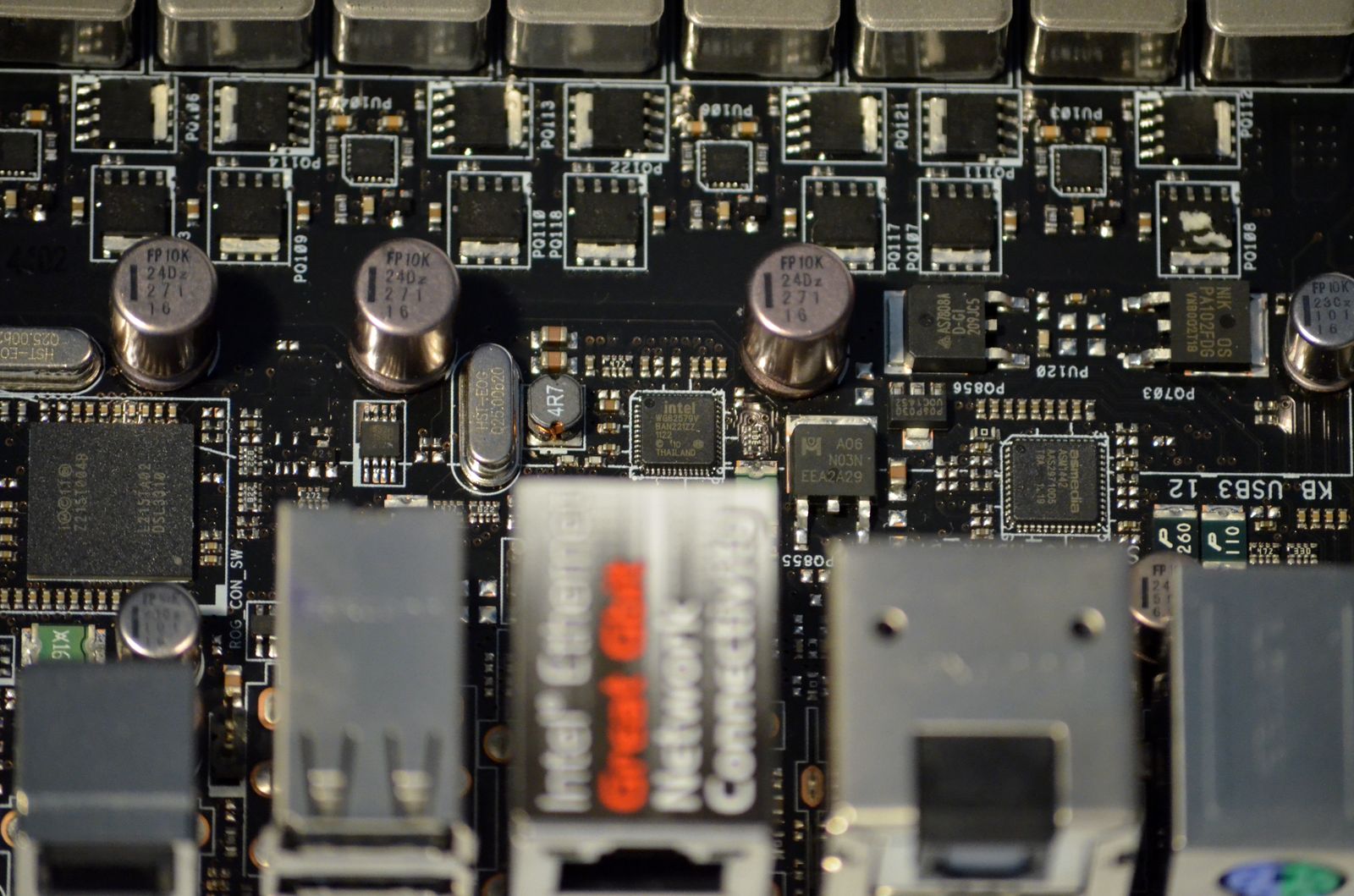

Acestora li se adaugă controller-ul Thunderbolt Intel Z215T004B, controller Gigabit LAN Intel WG82579V şi controller-ul audio Realtek ALC898.

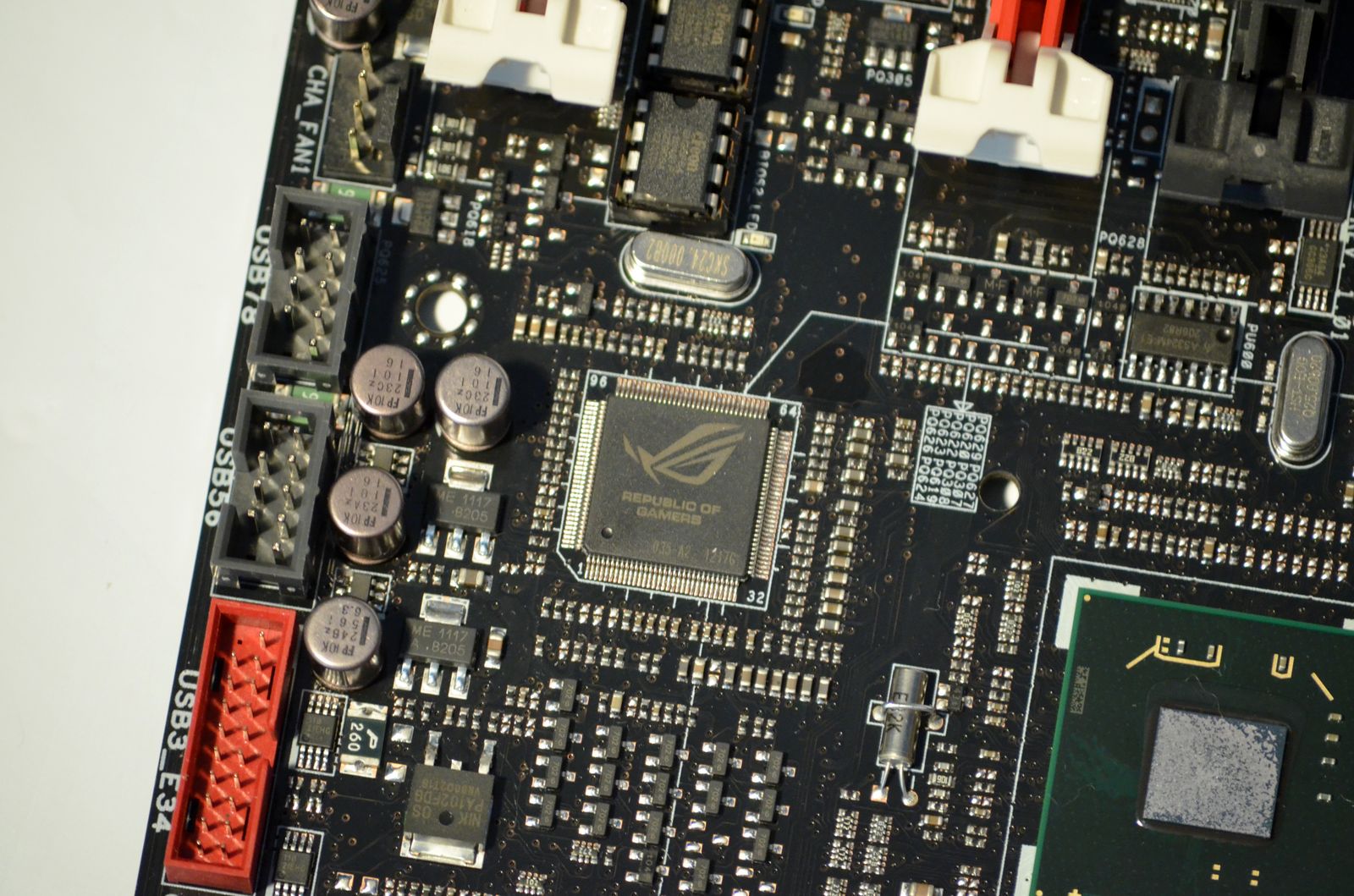

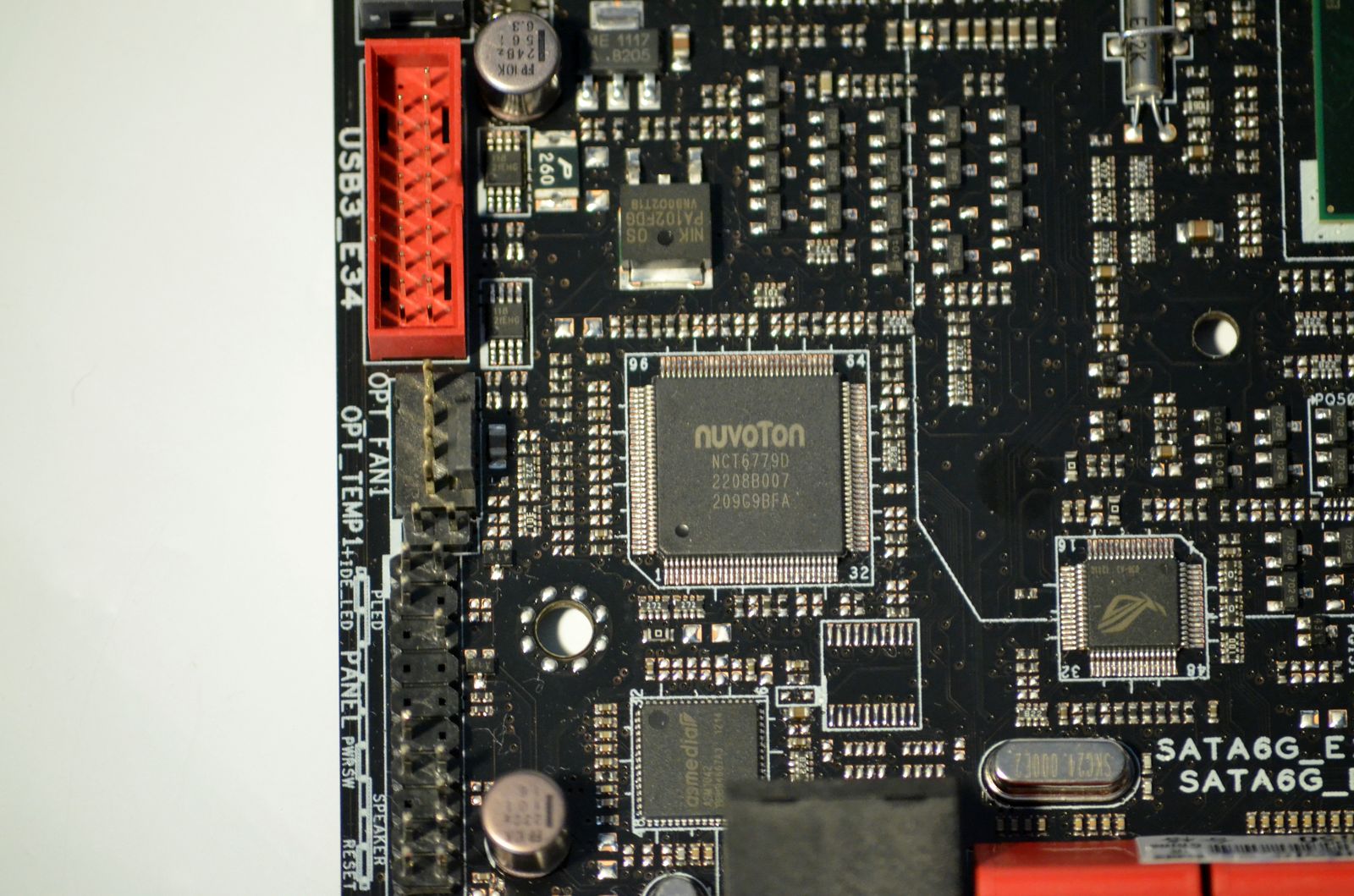

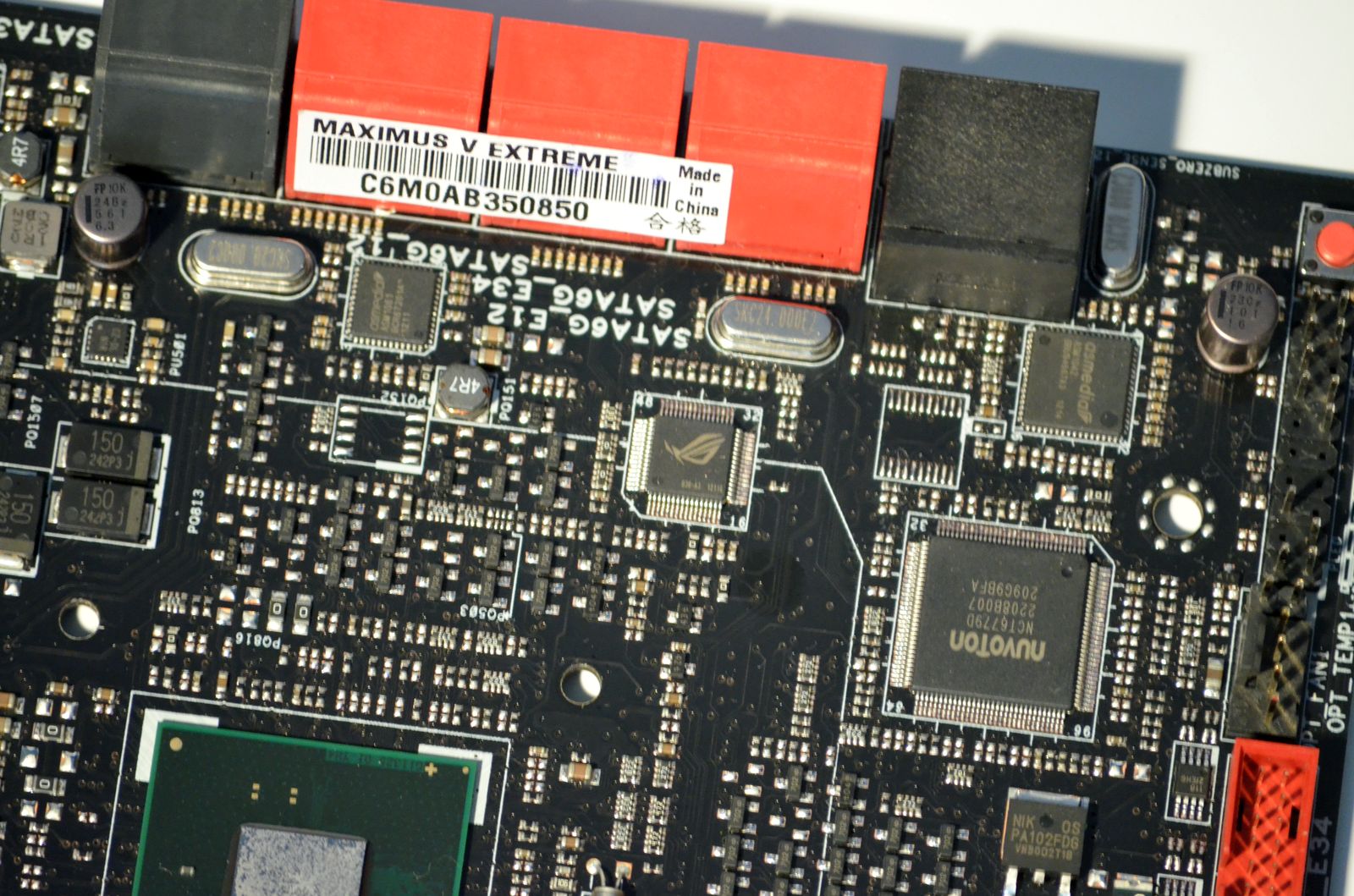

În sfârşit, mai avem două controllere pentru overclocking marcate ROG şi un controller Super I/O ce are rolul de monitorizare, Nuvoton NCT6779D.
