ASUS P8H67-I DELUXE – baza unui HTPC formidabil

Cu aproximativ o lună în urmă, aduceam în centrul atenţiei cele mai noi procesoare Intel, ce folosesc numele de cod Sandy Bridge. La momentul respectiv, am folosit pentru măsurarea performanţelor şi a potenţialului de overclocking câteva plăci de bază echipate cu chipset-ul Intel P67. La scurt timp după aceea, analizam performanţele soluţiei grafice integrate de noile produse Intel, folosind plăci de bază dotate cu chipset-ul Intel H67.
Astăzi a venit timpul sa vă supun atenţiei tot o placă de bază dotată cu chipset-ul Intel H67, dar încadrată într-un segment de piaţă mai aparte. Acest lucru se datorează formatului de dimensiune pe care îl foloseşte – Mini-ITX. Este vorba despre ASUS P8H67-I DELUXE – un model care se adresează fără nicio urmă de îndoială utilizatorilor extrem de pretenţioşi care doresc să construiască un HTPC foarte puternic sau un mini-PC rapid.

Ambalajul are dimensiuni reduse şi este destul de nepotrivit pentru o placă de bază. De altfel, design-ul său este cu mult mai potrivit pentru un media player. El conţine câteva accesorii: 2 cabluri SATA, 2 antene ce trădează prezenţa unei interfeţe WiFi, tăbliţa pentru back panel, discul cu drivere şi aplicaţii şi ghidurile de instalare şi utilizare.

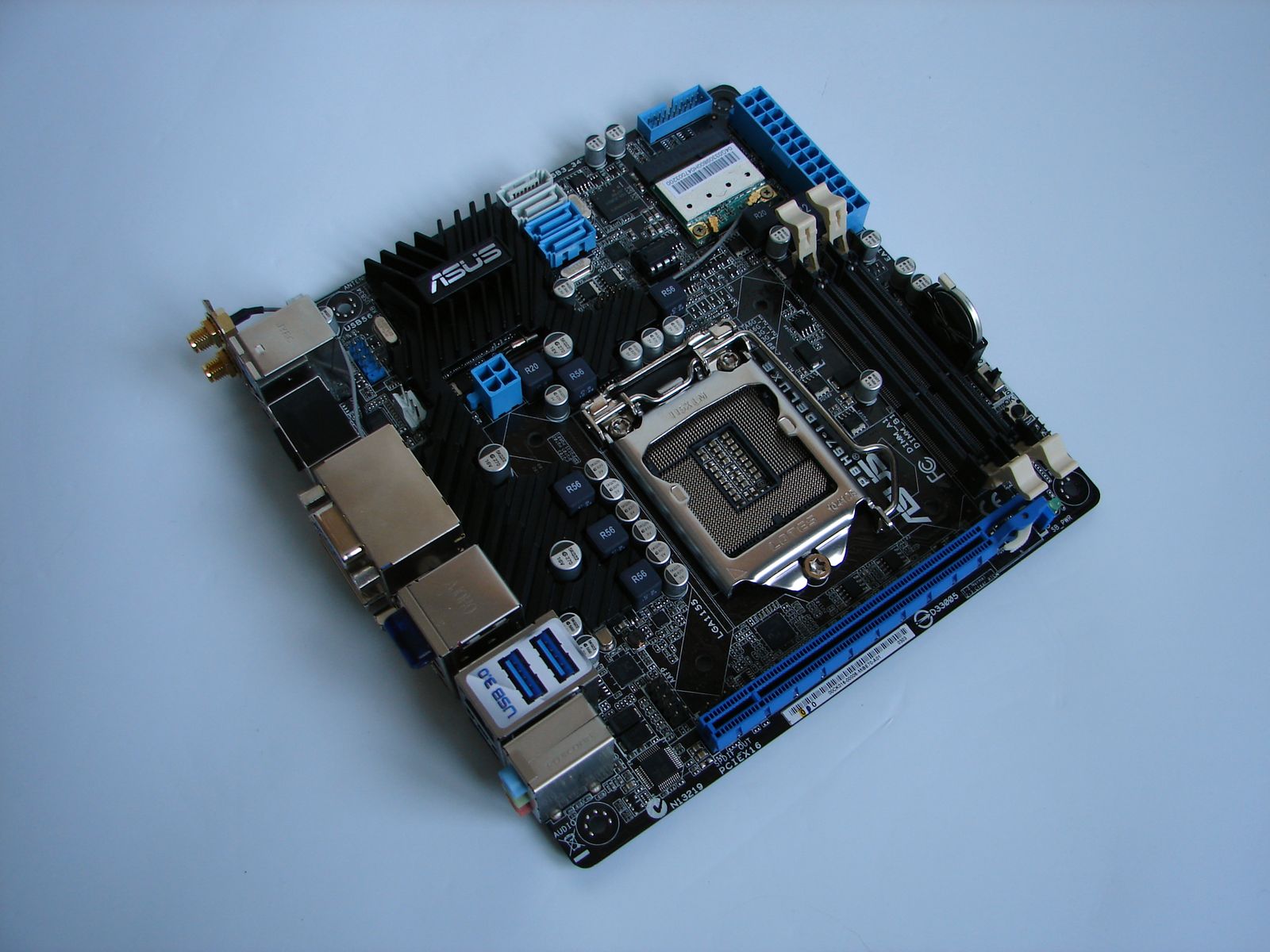

În mod surprinzător, P8H67-I DELUXE are un aspect îngrijit şi nu arată a produs în cazul căruia să se fi făcut rabat la calitate, aşa cum probabil s-ar aştepta unii de la o placă de bază mini-ITX. Datorită dimensiunilor reduse ale PCB-ului, producătorul a fost însă nevoit să amplaseze o parte din componentele electronice pe spate. De asemenea, au fost utilizate bancuri de memorie SODIMM.

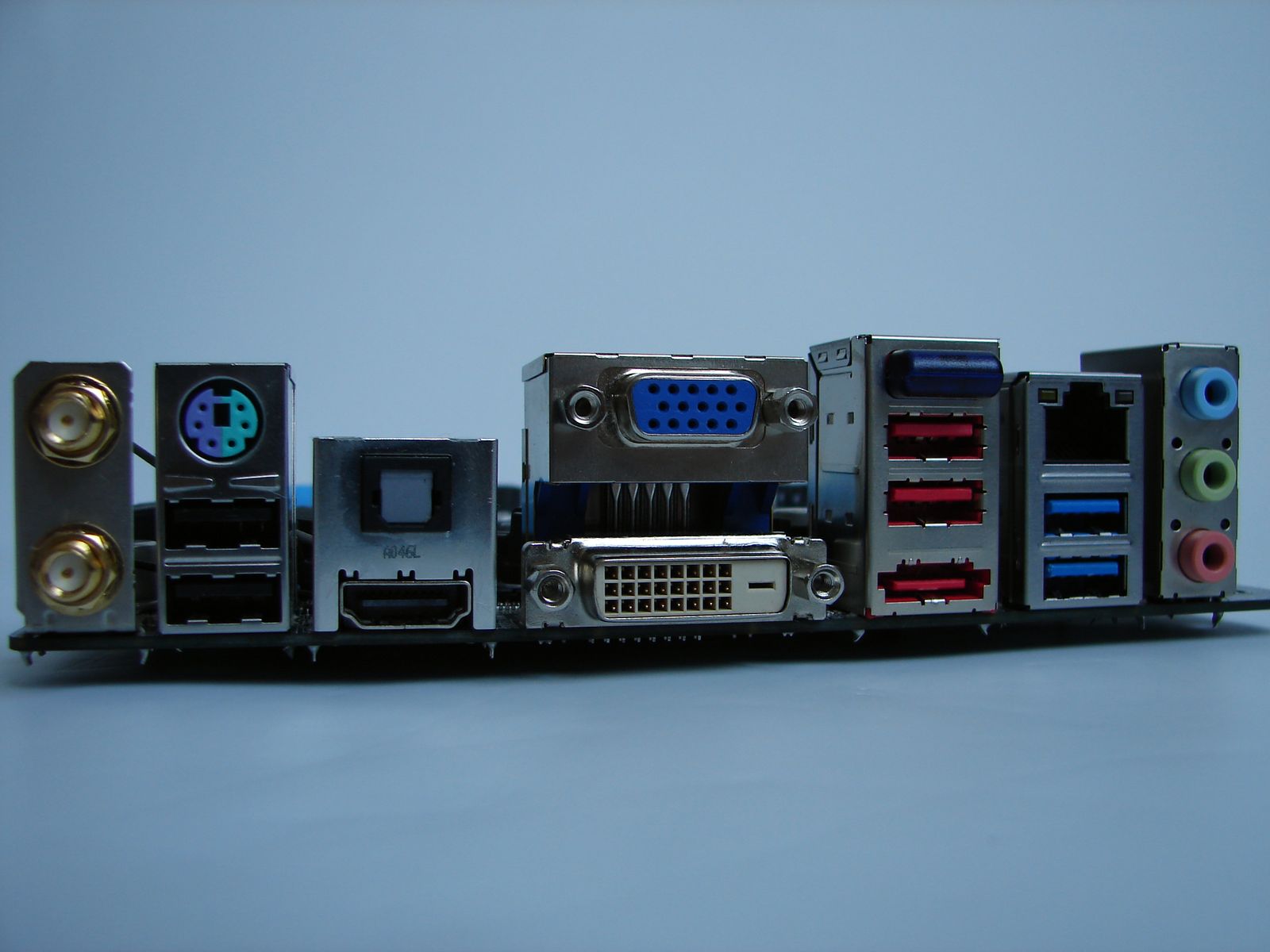

Panoul din spate este destul de bogat pentru o placă de bază atât de mică, fiind alcătuit dintr-un conector PS/2, 4 porturi USB 2.0, 2 porturi USB 3.0, un port eSATA, conectori audio (inclusiv SPDIF optic), interfaţa Ethernet, conectorii video DVI, VGA şi HDMI, interfaţa Bluetooth şi conectorii pentru cele două antene WiFi.

Pe PCB, utilizatorului i se mai pun la dispoziţie un conector USB 2.0, un conector USB 3.0, 2 porturi SATA 3.0Gbps şi 2 porturi SATA 6.0 Gbps. Singurul slot de expansiune disponibil este PCI-Express x16. Acest aspect poate fi important pentru excentrici, deoarece permite transformarea lui P8H67-I DELUXE într-un puternic sistem de calcul pentru jocuri.

Aşa cum am menţionat, producătorul a folosit bancuri de memorie SODIMM din cauza spaţiului foarte mic. Cu toate acestea, trebuie să spun ca utilizarea bancurilor de memorie normale ar fi fost probabil posibilă dacă interfaţa WiFi 802.11n ar fi fost montată pe verticală şi nu pe orizontală. Chiar şi aşa, placa suportă însa până la 16GB de memorie RAM DDR3.

Ce ar mai trebui adăugat la categoria dotări este prezenţa tehnologiilor EPU (pentru reducerea consumului de energie), MemOK şi GPU Boost.

Soluţia de răcire utilizată de ASUS P8H67-I DELUXE constă dintr-un heatsink de dimensiuni apreciabile dacă se raportează la cele ale PCB-ului. Acesta este fixat bine cu ajutorul unor şuruburi şi acoperă atât etajele de alimentare pentru procesor, cât şi chipset-ul plăcii de bază. Pentru VRM au fost utilizate pad-uri termo-conductoare, iar pentru chipset, pastă termo-conductoare.

Etajele de alimentare pentru procesor, interfaţa grafică integrată şi modulele de memorie nu prezintă nimic deosebit.

Ar mai trebui spus ca placa este însoţită de suita AI Suite II şi foloseşte un EFI BIOS, la fel ca modelul P8H67-M EVO. Pentru cei curioşi care nu au apucat încă să vadă cum arată acesta, el poate fi văzut în cadrul articolului unde am prezentat P8H67-M EVO. Captura sa a fost realizata folosind o soluţie AVerMedia AVer3D CaptureHD.
