ASUS pune DirectCU şi SmartDoctor şi pe HD 6850

Aşa cum mulţi anticipau chiar înainte de lansarea familiei Radeon HD 6800, urma ca unii producători renumiţi pentru astfel de abordări să introducă implementări cu design propriu. Bineînţeles, mă refer în primul rând la Radeon HD 6850, care oferă un potenţial de overclocking considerabil mai bun decât surata ei mai mare, partenerii având astfel mai mult spaţiu de desfăşurare. Acesta este şi cazul lui ASUS, a cărui familie de plăci video DirectCU a început deja să capete un adevărat renume.

Dacă în trecut vă prezentam implementările ASUS DirectCU pentru două soluţii grafice NVIDIA – GTX 460 şi GTS 450 – astăzi este momentul să analizăm un model AMD Radeon încadrat în aceeaşi familie. Este vorba despre EAH6850 DirectCU – placă video bazată pe chipset-ul Radeon HD 6850 ce foloseşte un cooler pe care sunt convins că deja îl cunoaşteţi.

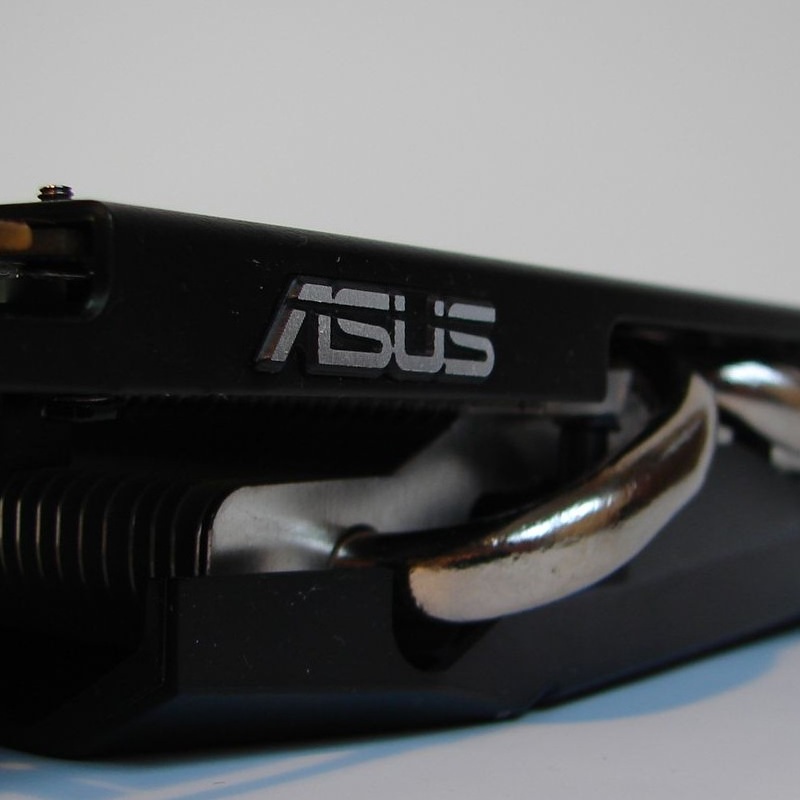

Acesta dispune de un heatsink ale cărui două heatpipe-uri din cupru cu diametrul de 8mm sunt aplatizate în dreptul bazei pentru a putea face contact direct cu nucleul grafic al plăcii video.

El este acoperit cu o ramă din plastic de care este fixat un ventilator cu diametrul de 80mm. De asemenea, mai este prezent un radiator de mici dimensiuni care asigură o disipare mai eficientă a căldurii provenite de la VRM-ul format din trei faze responsabil de alimentarea chipset-ului. Din păcate, chip-urile de memorie GDDR5 nu sunt prevăzute cu radiatoare. În schimb, producătorul a montat pe muchia superioară a PCB-ului o ramă metalică ce are un rol mai mult decorativ.

Bracket-ul folosit de ASUS pentru EAH6850 DirectCU este identic cu cel recomandat de AMD pentru seria Radeon HD 5000, conţinând doi conectori DVI, unul HDMI şi un DisplayPort. Deşi existau ceva speculaţii că unii producători ar putea opta să folosească doi conectori de alimentare cu şase pini pentru a obţine un potenţial de overclocking mai bun pentru Radeon HD 6850, această teorie nu s-a materializat însă, ASUS folosind un singur astfel de conector pentru implementarea de faţă.

Se observă modificări majore şi la nivel de PCB. Astfel, se remarcă în primul rând o poziţionare a VRM-ului spre partea cu bracket-ul, la fel ca în cazul versiunii de referinţă pentru Radeon HD 6870. De asemenea, se mai observă că sunt folosite numai trei stagii pentru alimentarea nucleului grafic în loc de patru. Şi conectorul de alimentare a fost montat, aflându-se pe lateral şi nu în capătul PCB-ului.

Ca bundle, pachetul este în mod neaşteptat sărac. Astfel, producătorul nu oferă niciun joc, dar furnizează aplicaţia SmartDoctor, utilă pentru pasionaţii de overclocking, în special datorită capabilităţii de ajustare a tensiunii de alimentare.

Pe lângă CD-urile cu drivere, manual de utilizare şi aplicaţiile ASUS, în pachet se mai găsesc un ghid de instalare rapidă, o punte CrossFire, un convertor de semnal video DVI-to-VGA şi un adaptor de alimentare de la doi conectori de tip MOLEX la un conector cu şase pini.
