ASUS Radeon HD 6970 DirectCU II – pentru linişte în casă

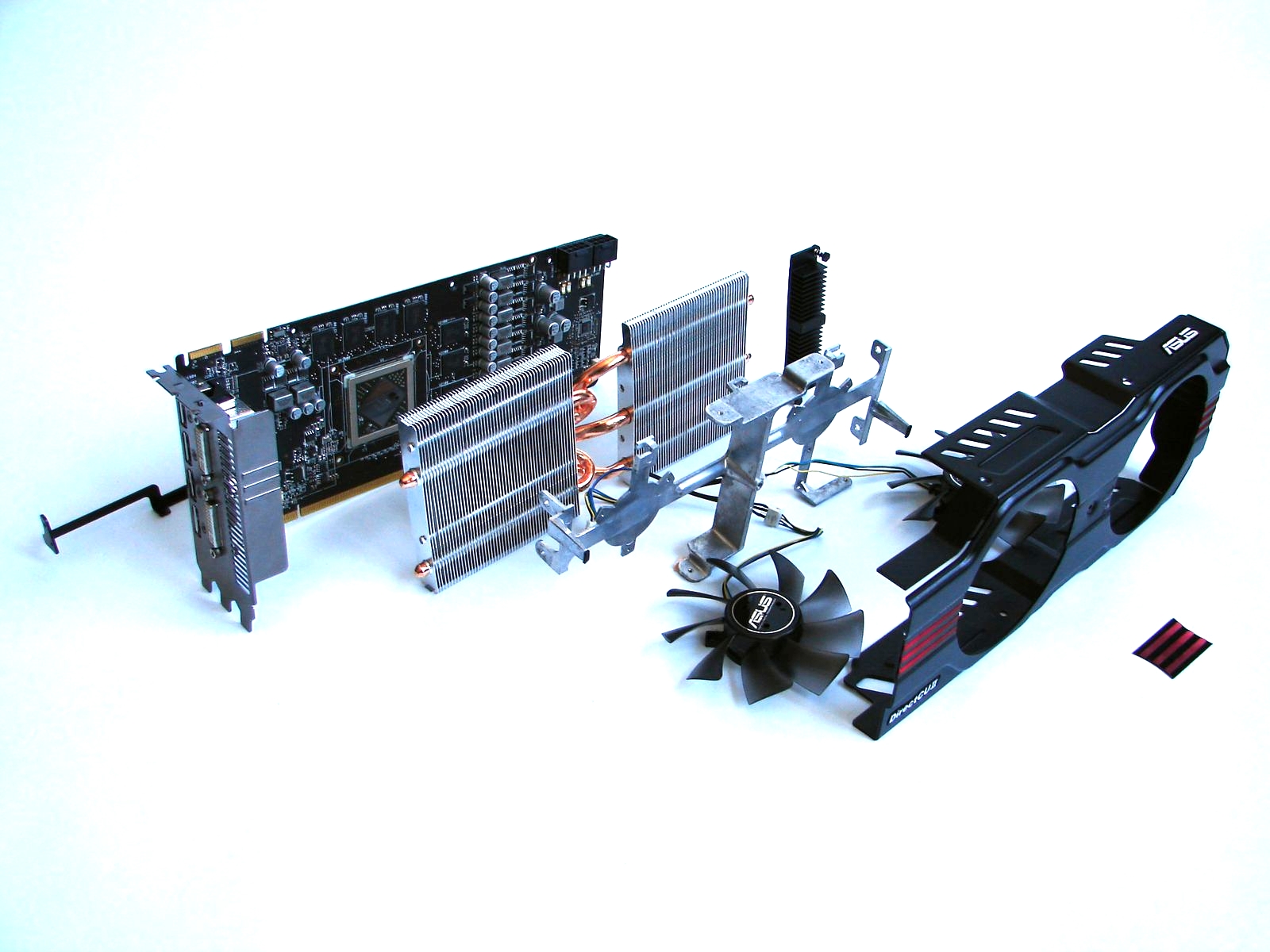

Înlăturarea cooler-ului este o operaţie uşor de realizat, chiar şi pentru utilizatorii fără niciun fel de experienţă.

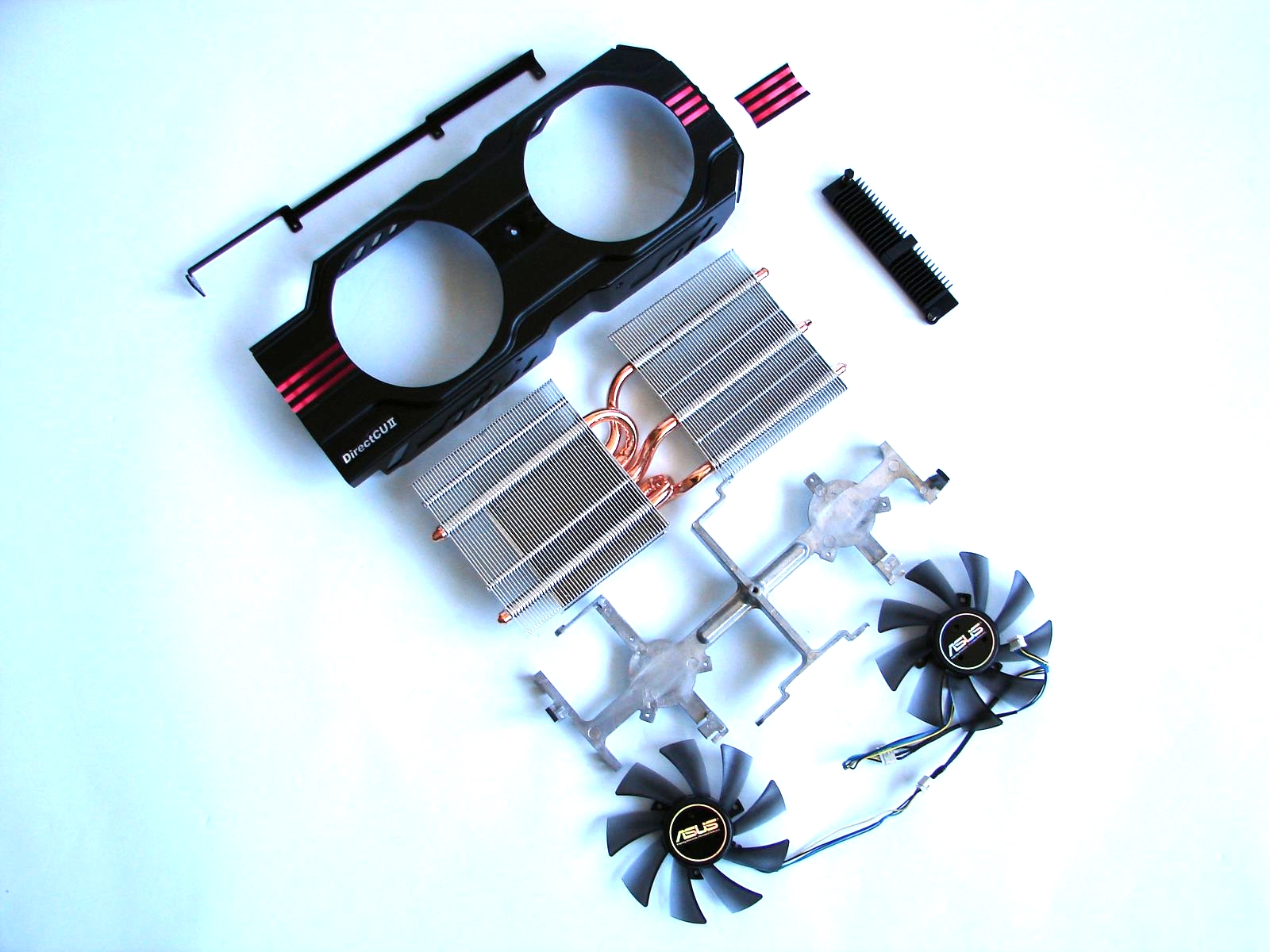

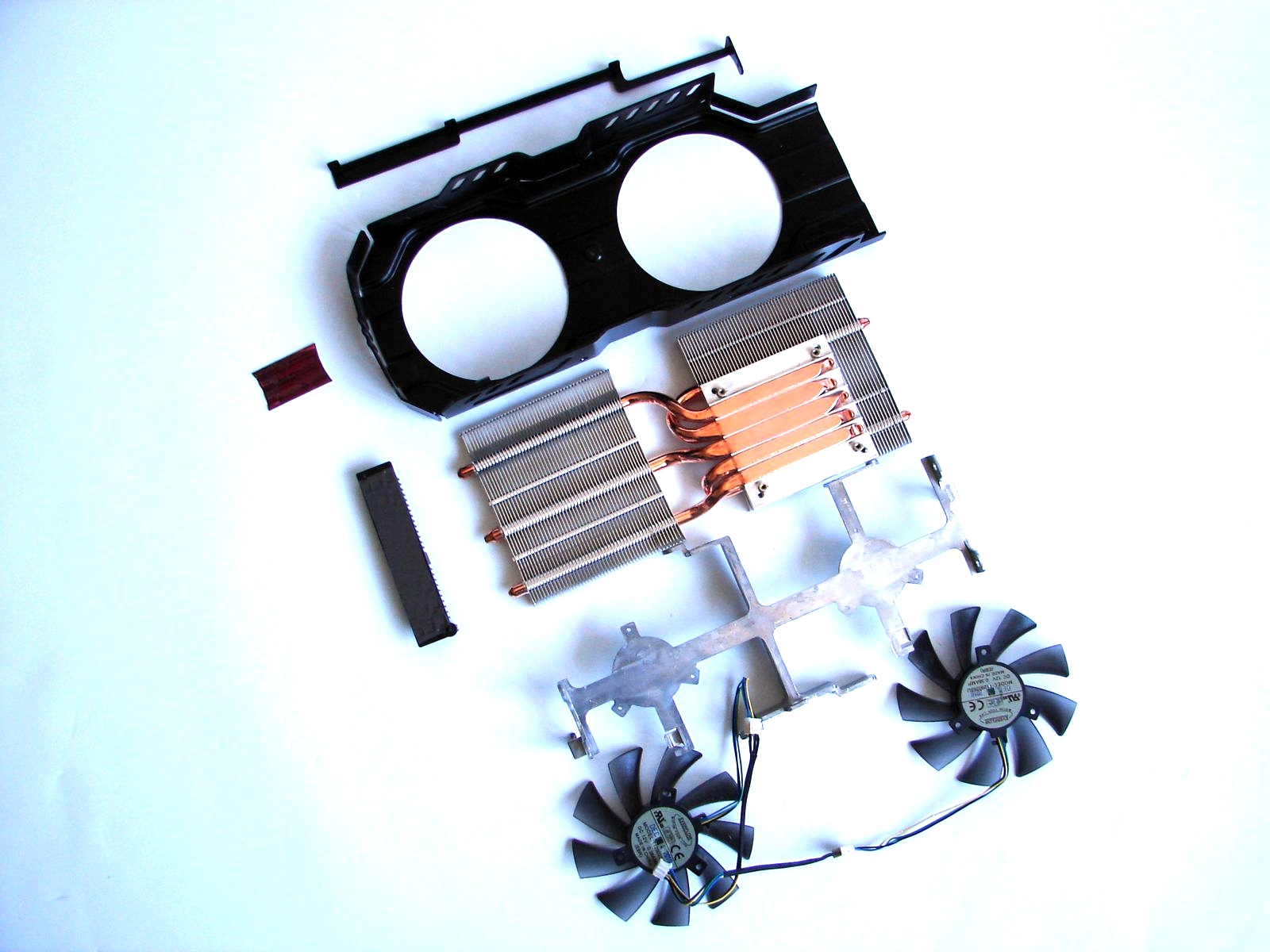

Acesta are la bază un heatsink principal, format din două radiatoare conectate între ele prin intermediul a cinci heatpipe-uri, aplatizate la un capăt pentru a prelua căldura direct de pe GPU, ele formând de fapt şi talpa cooler-ului. Acesta este fixat cu ajutorul a patru şuruburi cu arc. Heatsink-ul pentru VRM este fixat însă cu ajutorul unor push-pins. Celelalte elemente ale cooler-ului sunt un schelet metalic de care se fixează cele două ventilatoare cu diametrul de 100mm, o carcasă metalică şi o baghetă metalică pentru ranforsarea PCB-ului.

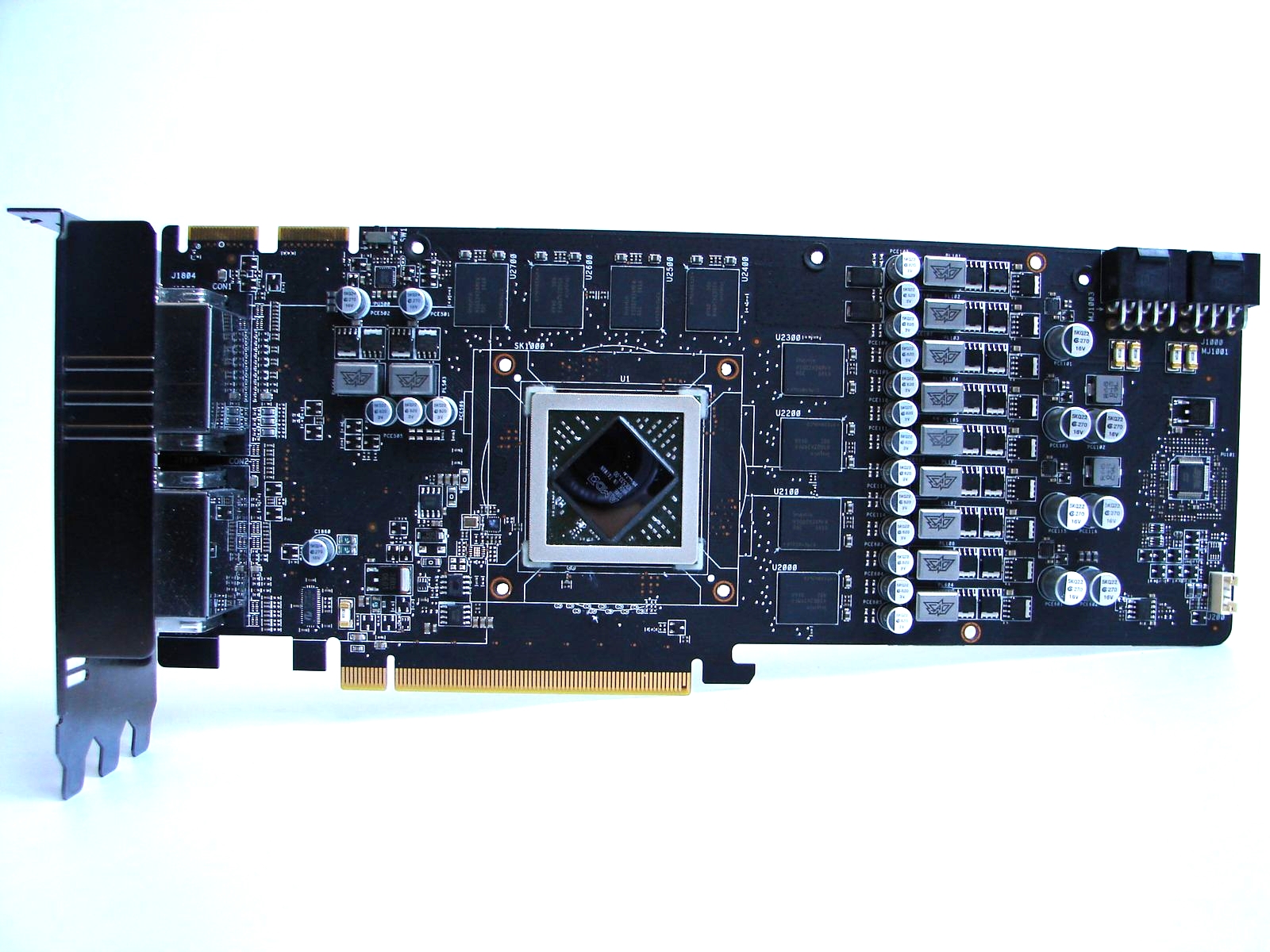

După înlăturarea cooler-ului, se observă design-ul complet refăcut al PCB-ului.

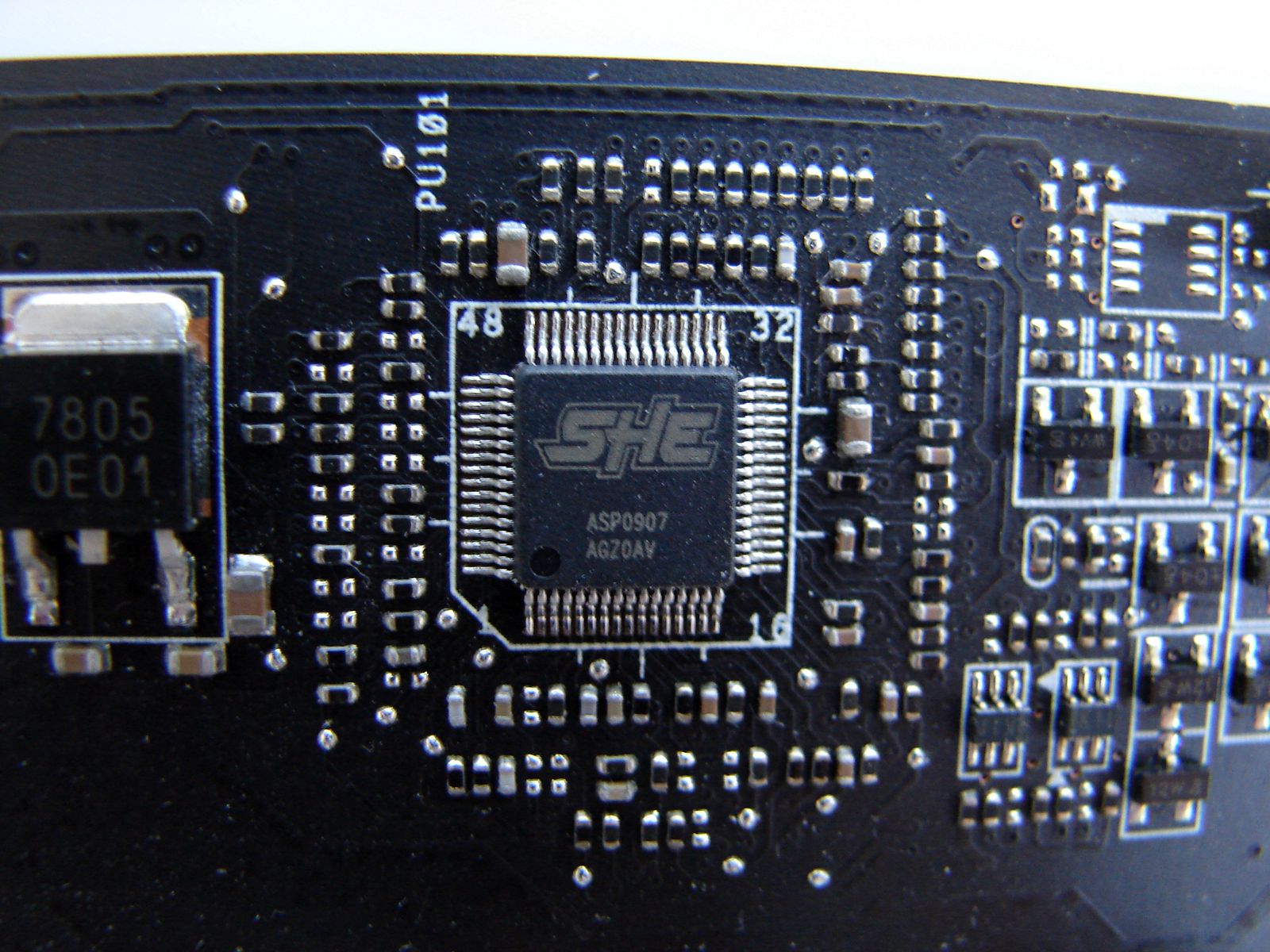

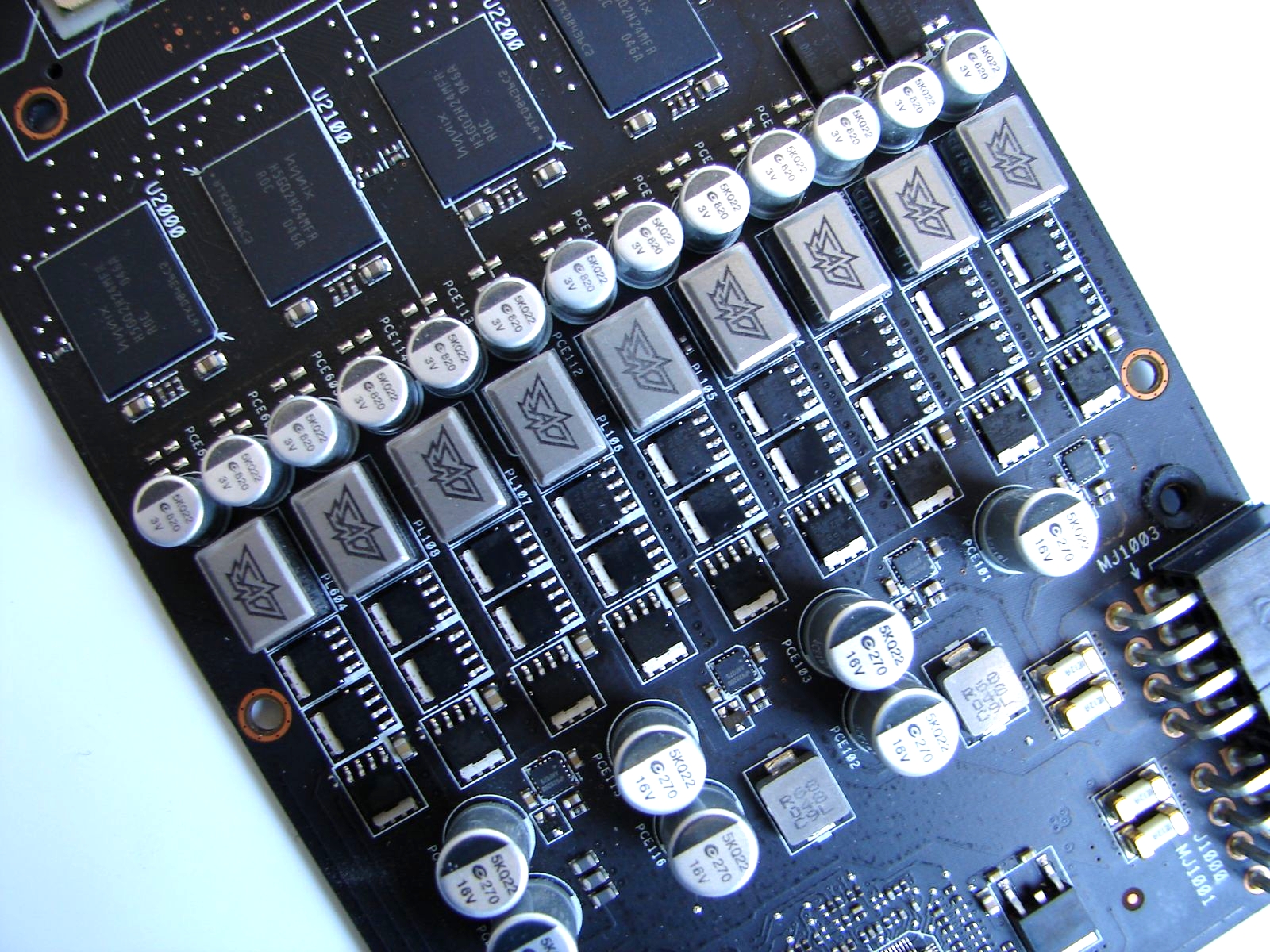

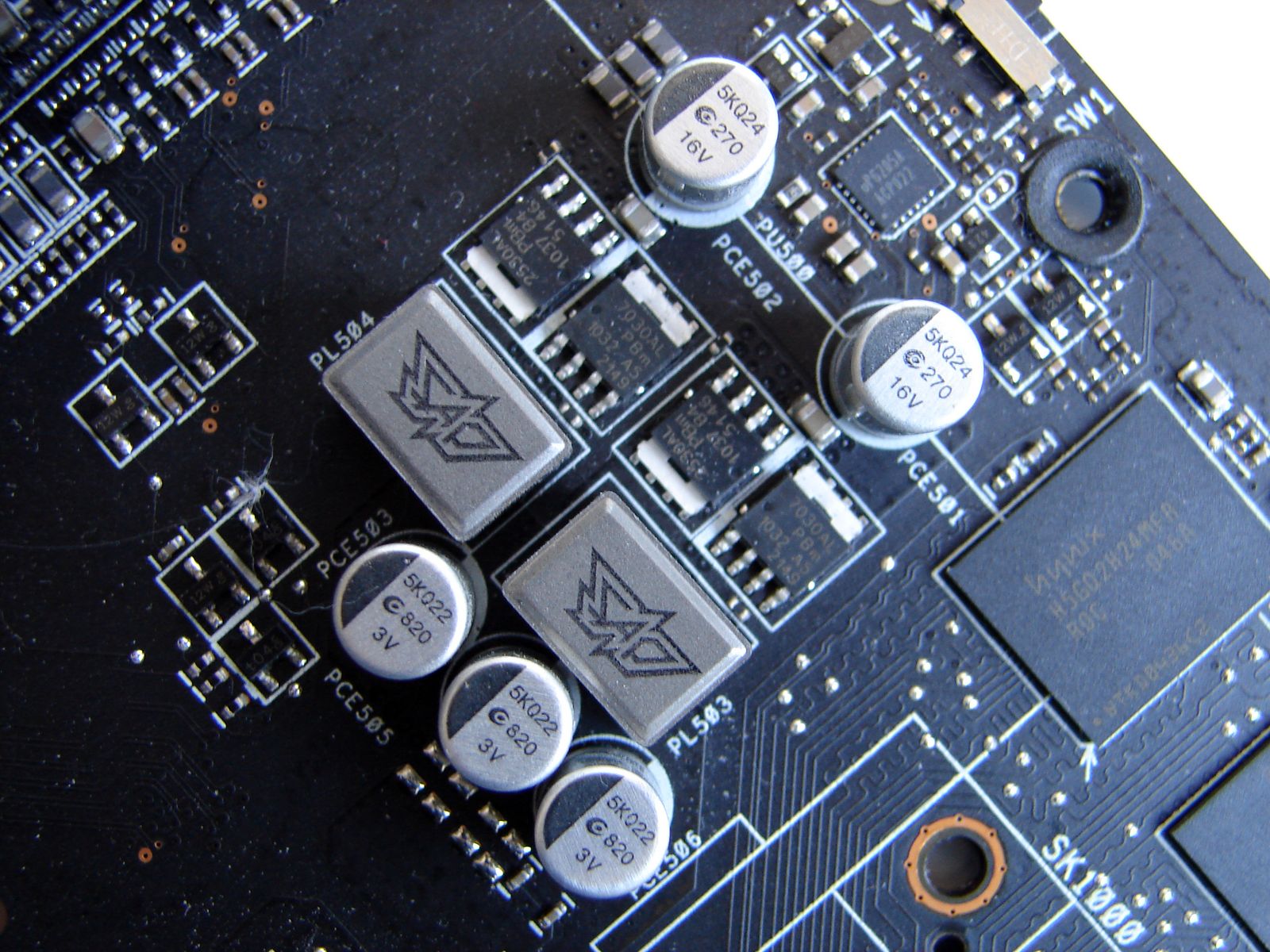

Astfel, VRM-ul digital format din 6+2 stagii a fost înlocuit cu unul specific plăcilor video ASUS din ultima perioadă (Super Alloy), format din 9+2 stagii. Totodată, controller-ul de voltaj Volterra a fost şi el înlocuit cu unul SHE ASP0907, utilizat de producător şi pe alte plăci video, precum Radeon HD 6870 DirectCU.

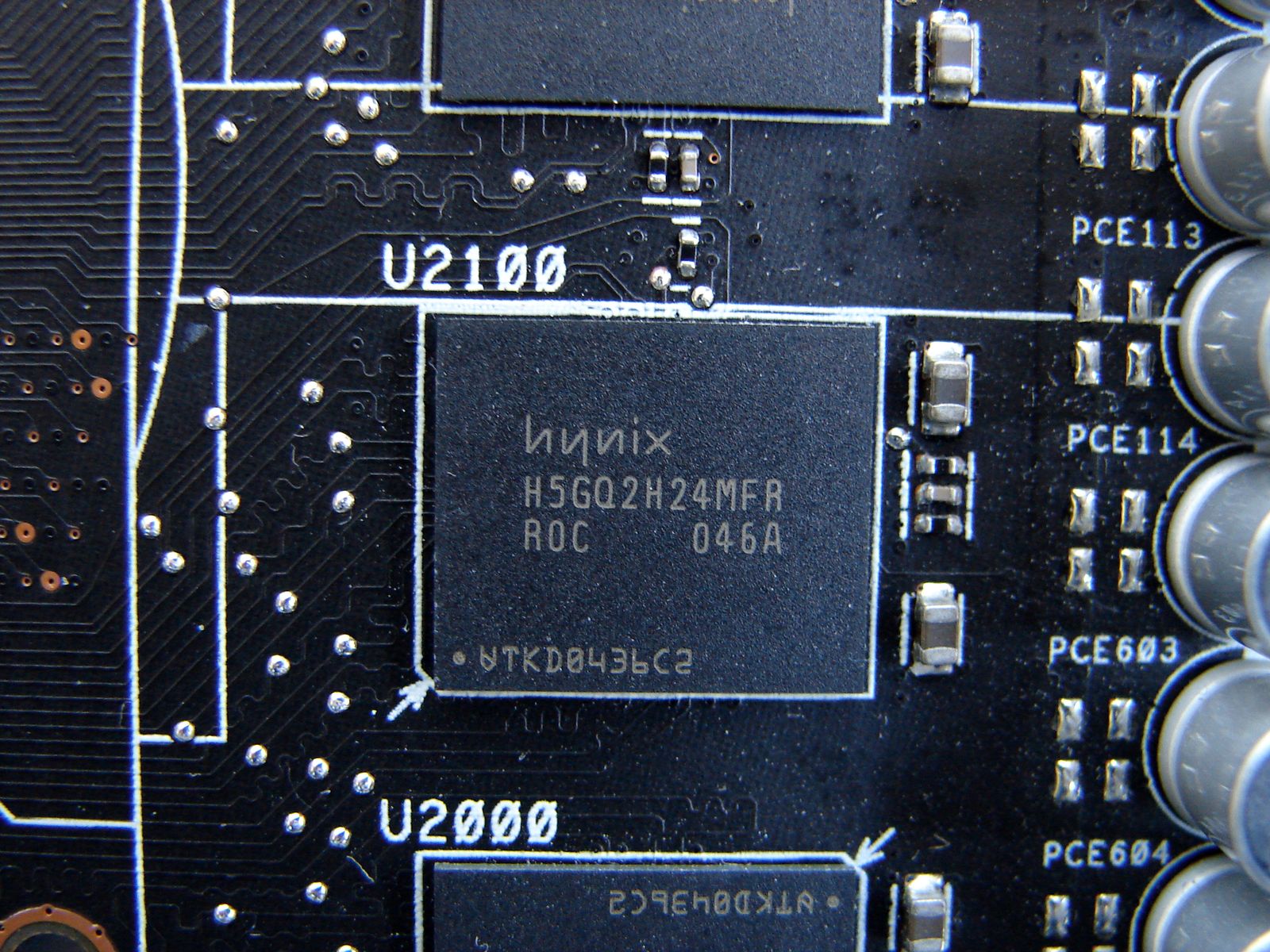

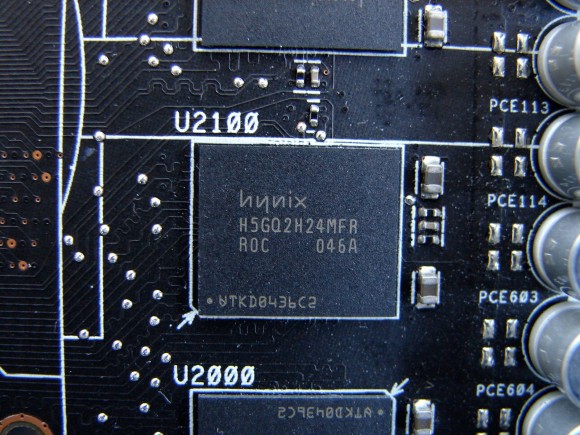

Chip-urile de memorie GDDR5 care echipează ASUS Radeon HD 6970 DirectCU II sunt Hynix H5GQ2H24MFR-R0C şi au o capacitate însumată de 2GB.
