Ambalajul lui ASUS ROG-STRIX-RX570-O4G-GAMING vine cu design-ul standard cu care ne-am obişnuit deja, menit să pună în evidenţă prezenţa tehnologiei de iluminare LED RGB AURA şi conceput astfel încât să nu pară prea încărcat. Nu pot să nu remarc însă că dimensiunile mari şi culoarea chenarului care conţine denumirea soluţiei grafice – Radeon RX 570 – îl fac să pară cam strident. Partea din spate este rezervată caracteristicilor esenţiale ale produsului.

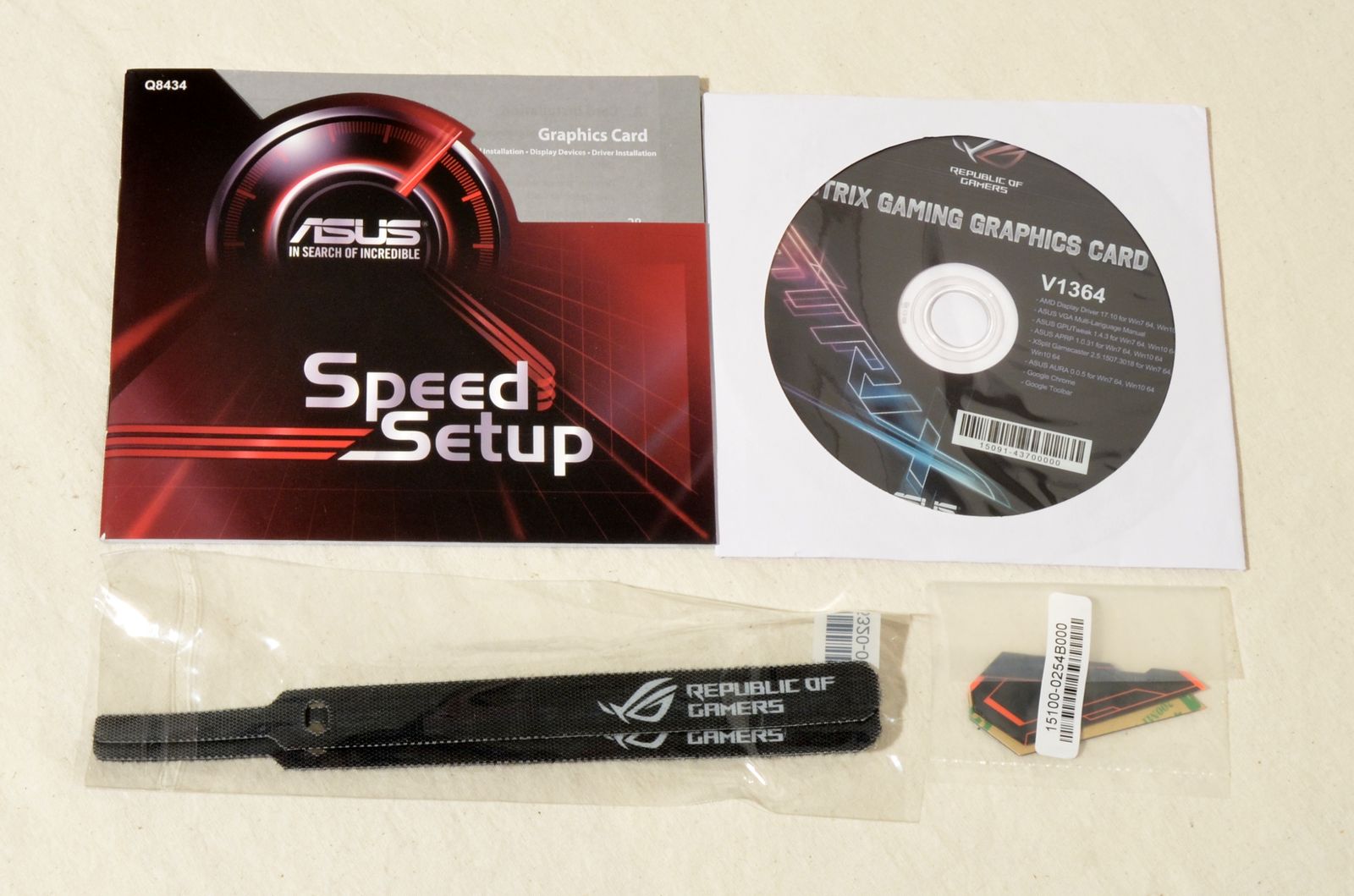

Ca accesorii, ASUS livrează în pachet 2 elemente de fixare a cablurilor tip Velcro, 2 autocolante cu sigla ROG, ghidul de instalare şi discul optic cu drivere şi aplicaţii.

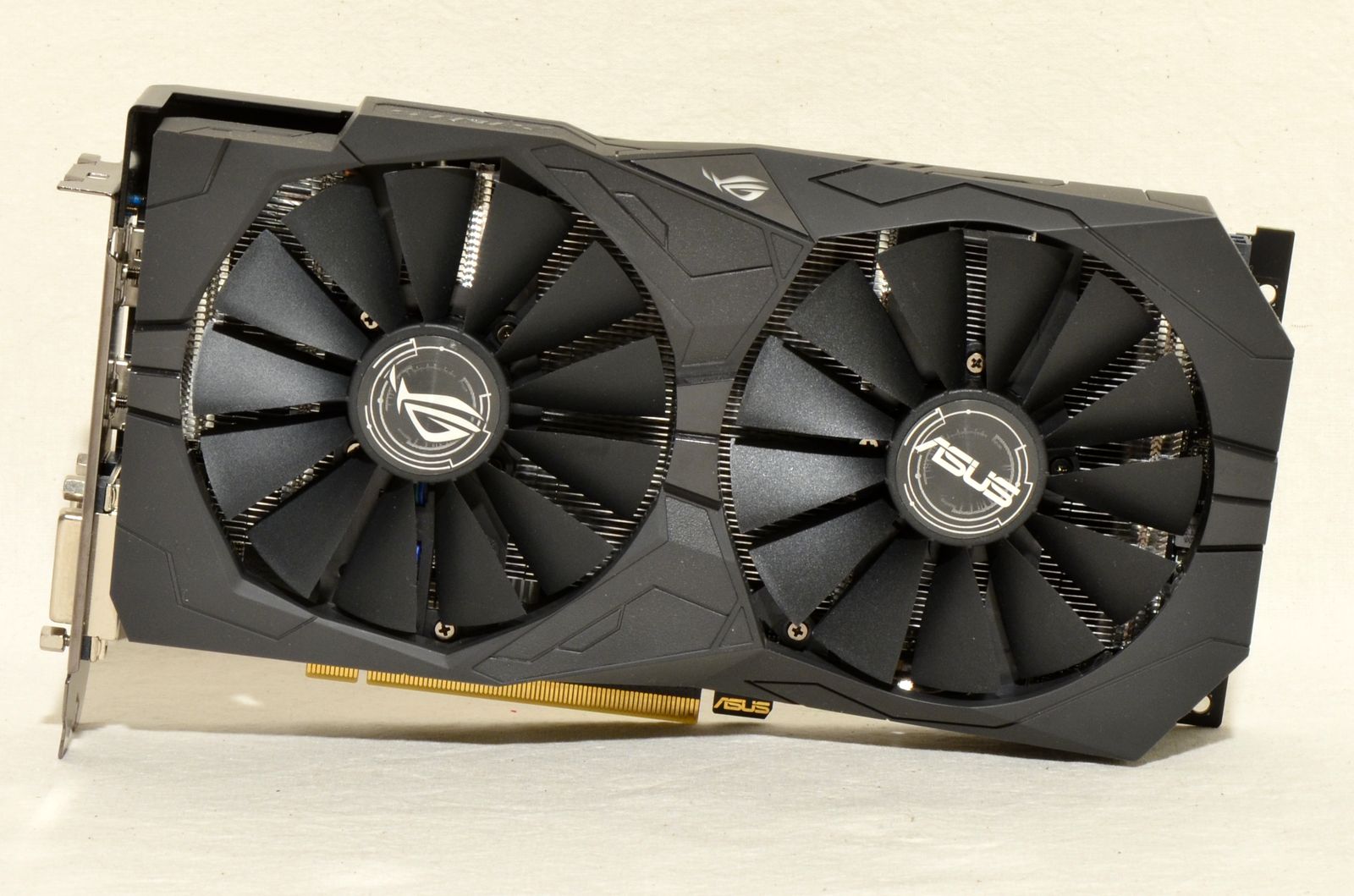

Placa arată exact la fel ca vechia implementare ROG STRIX pentru Radeon RX 470, semn că nici ASUS nu prea au gustat acest rebranding practicat de AMD cu trecerea de la seria 400 la 500. Şi, la fel ca vechiul ROG STRIX-RX470-O4G-GAMING, măsoară 24×12.9cm.

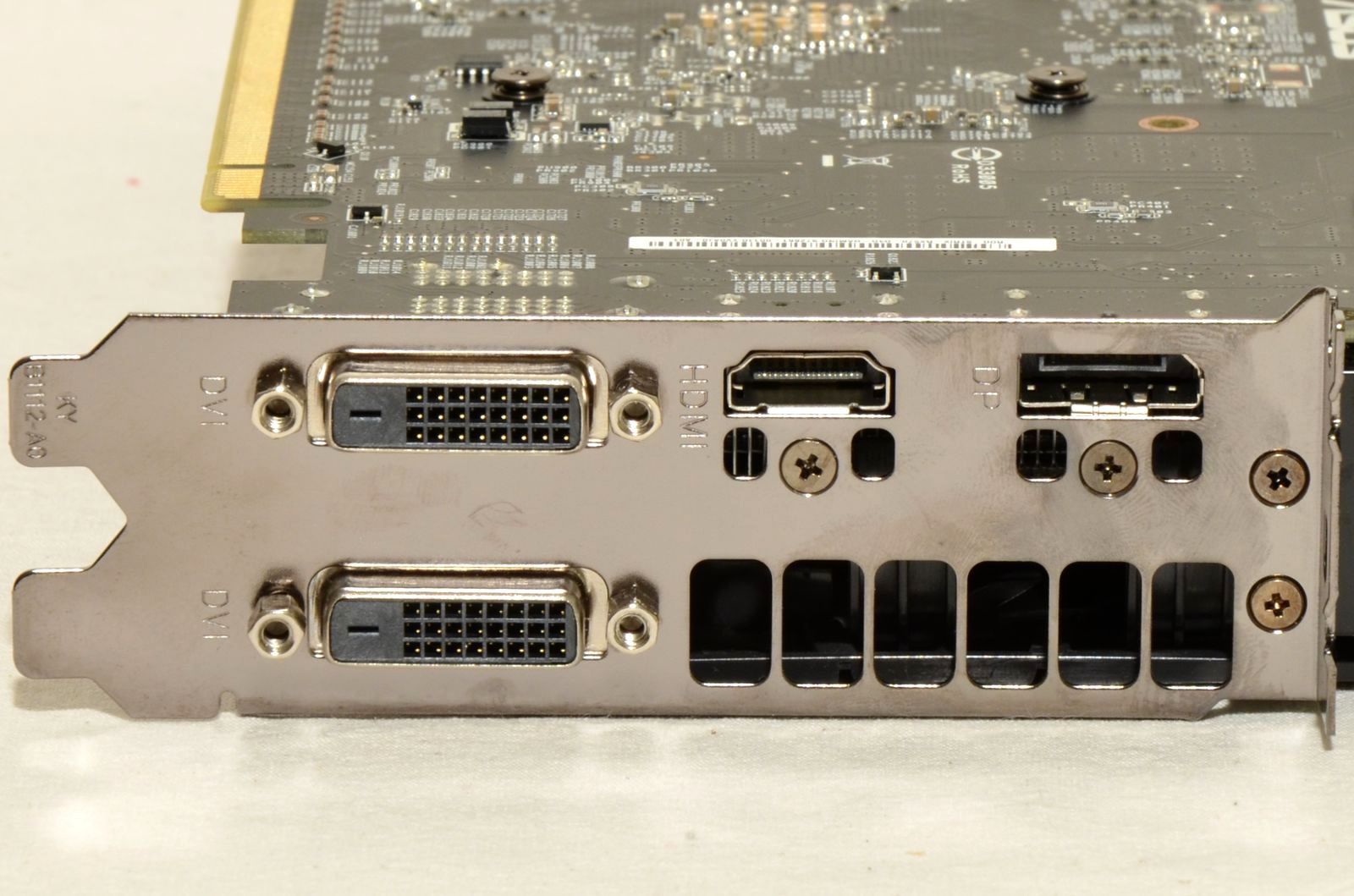

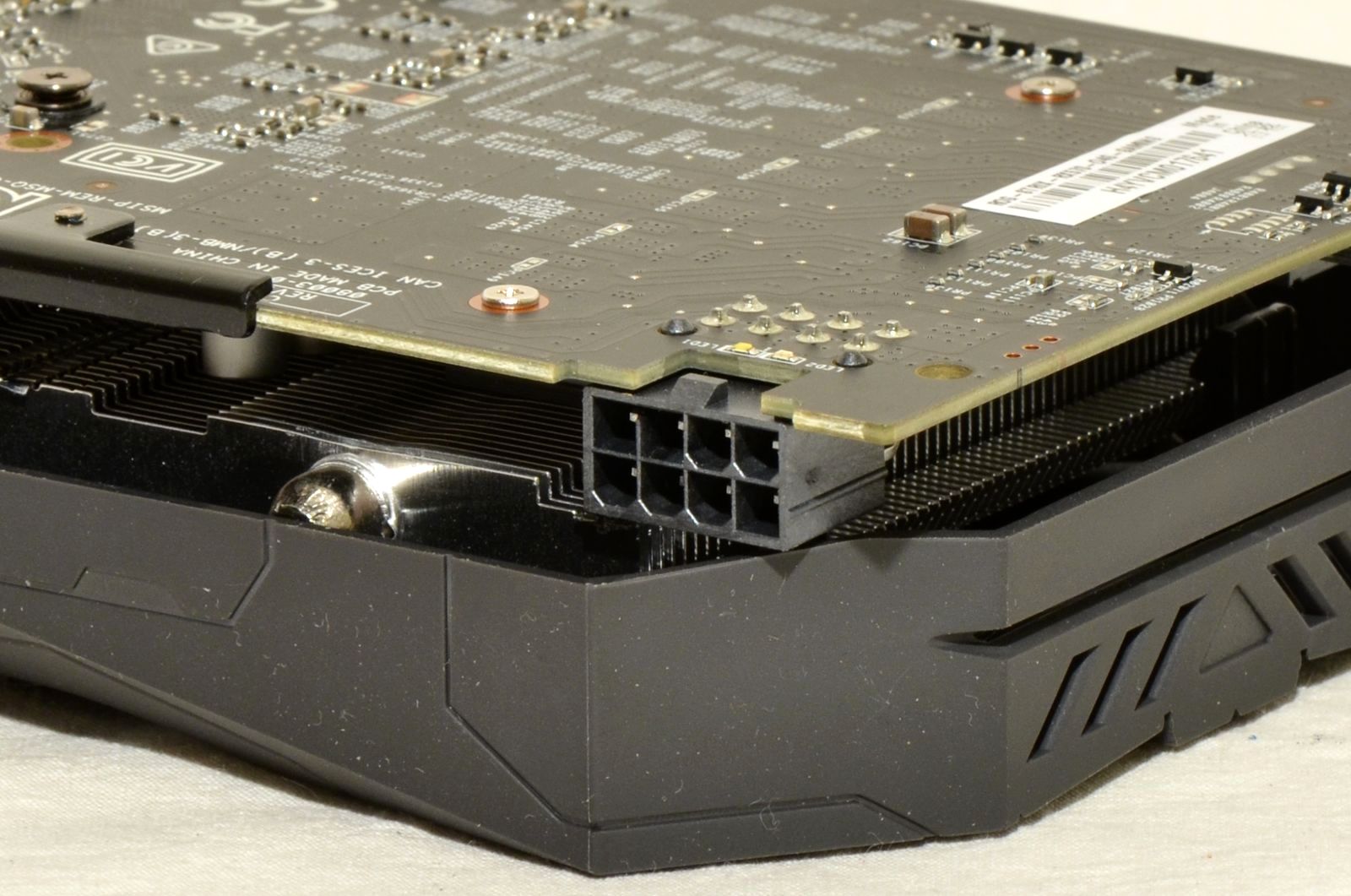

Sunt prezenţi aceiaşi conectori video – 2 DVI, 1 DP şi 1 HDMI – dar conectorul de alimentare cu 6 pini a fost de această dată înlocuit cu unul cu 8 pini.

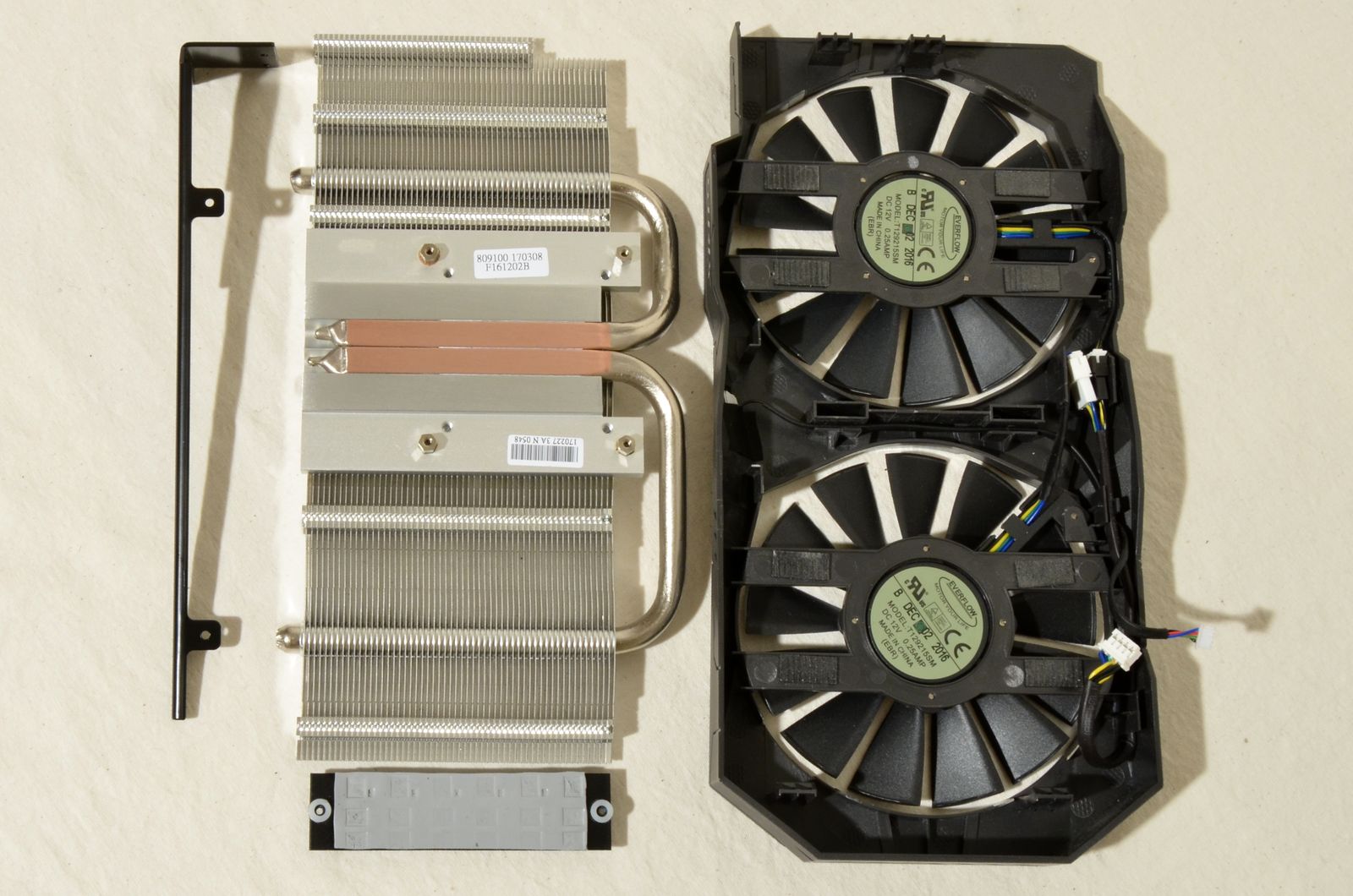

Cooler-ul este alcătuit dintr-un heatsink cu 2 heatpipe-uri de 8mm ce preiau căldura direct de la suprafaţa GPU-ului şi o transferă lamelelor din aluminiu, un heatsink de mici dimensiuni pentru VRM, o bară metalică pentru ranforsare şi o carcasă din plastic cu 2 ventilatoare de 95mm. Tot în această carcasă a fost implementată şi soluţia de iluminare LED RGB, care se rezumă însă la logo-ul ROG, vizibil atât frontal cât şi din lateral.

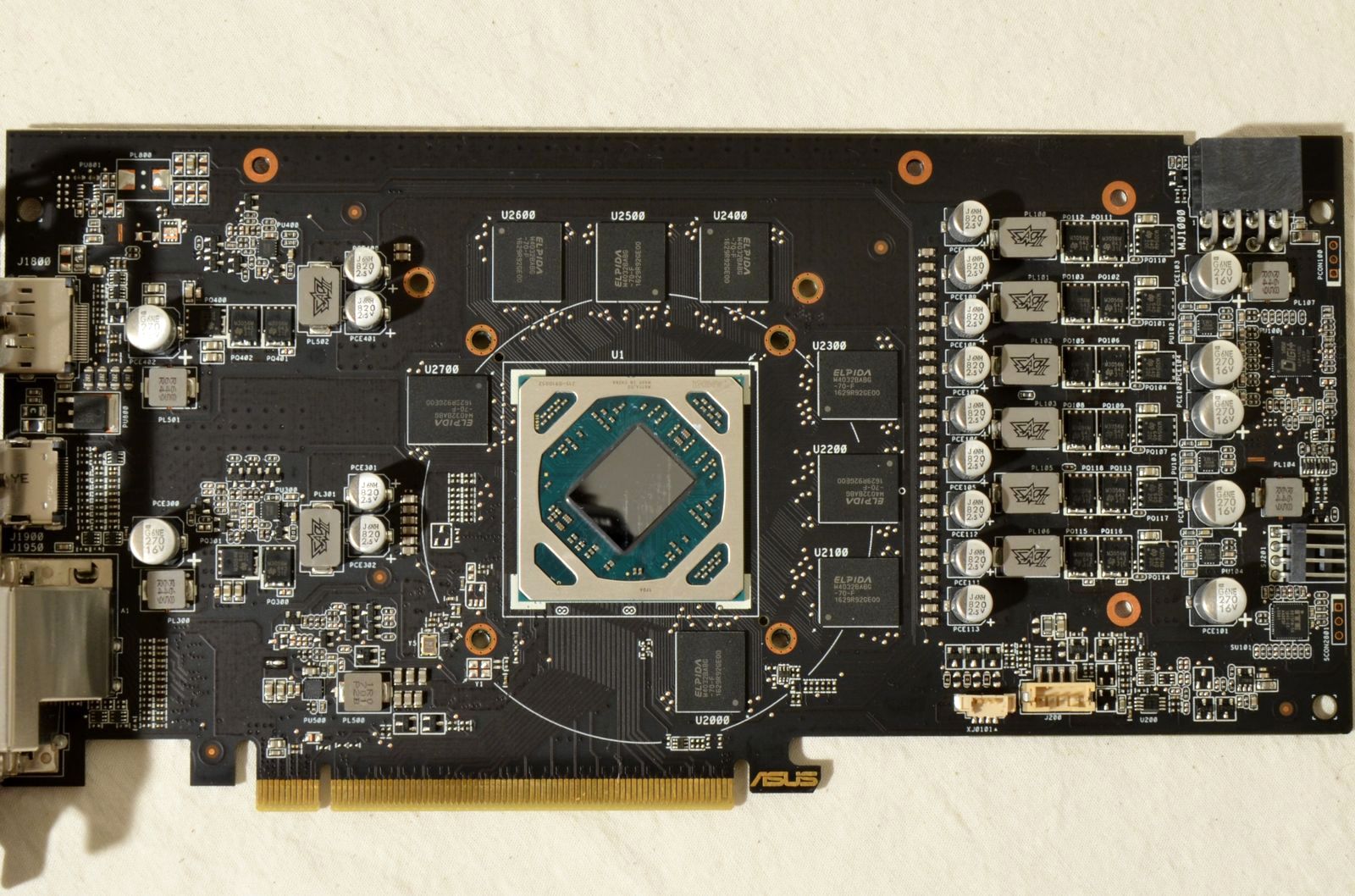

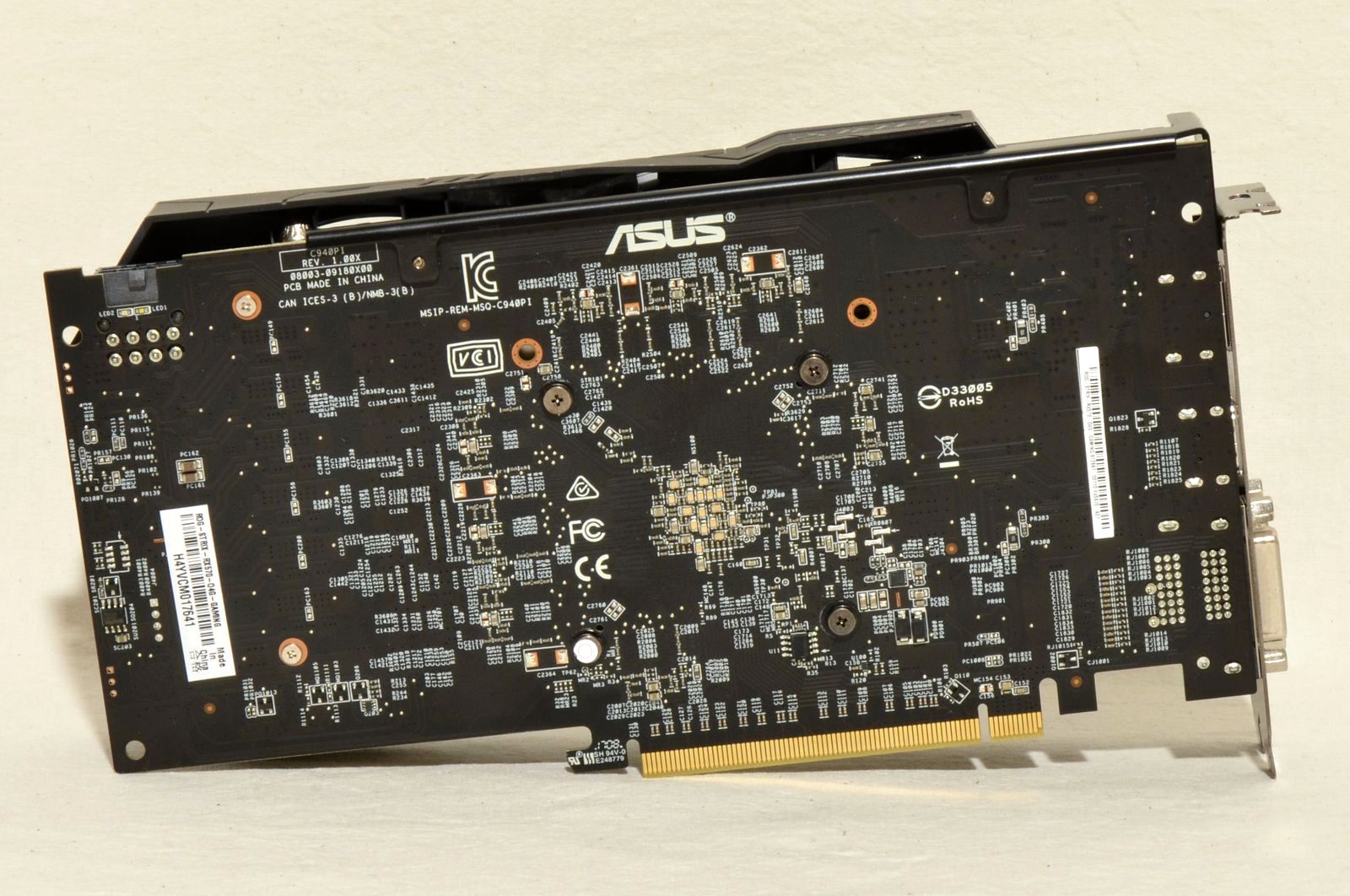

În mod surprinzător, PCB-ul nu este identic cu cel folosit de ASUS pentru RX 470, dar are aceeaşi lungime – 24cm.

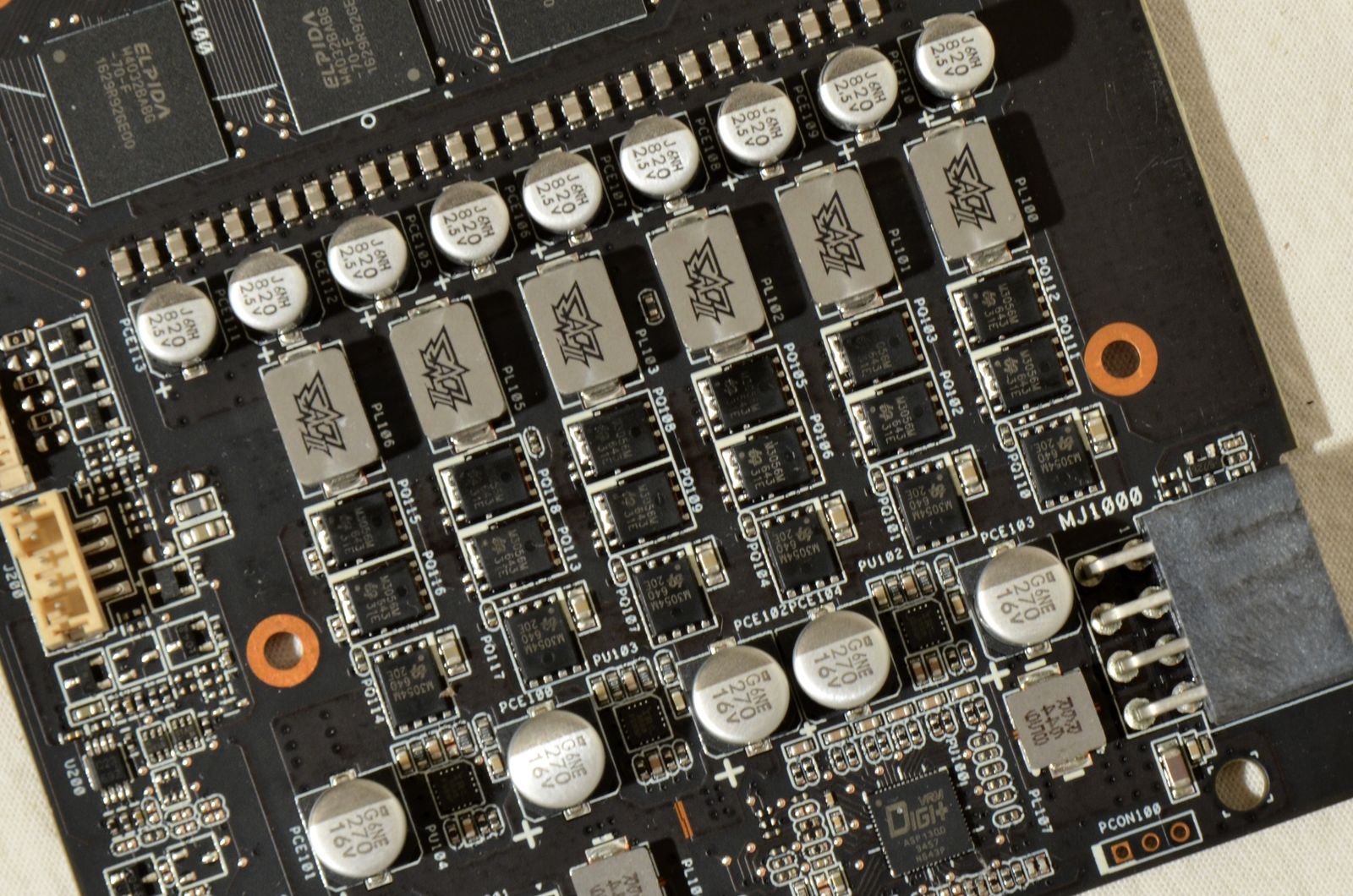

De asemenea, a fost construit un VRM mai solid, alcătuit de această dată din 6+2 faze.

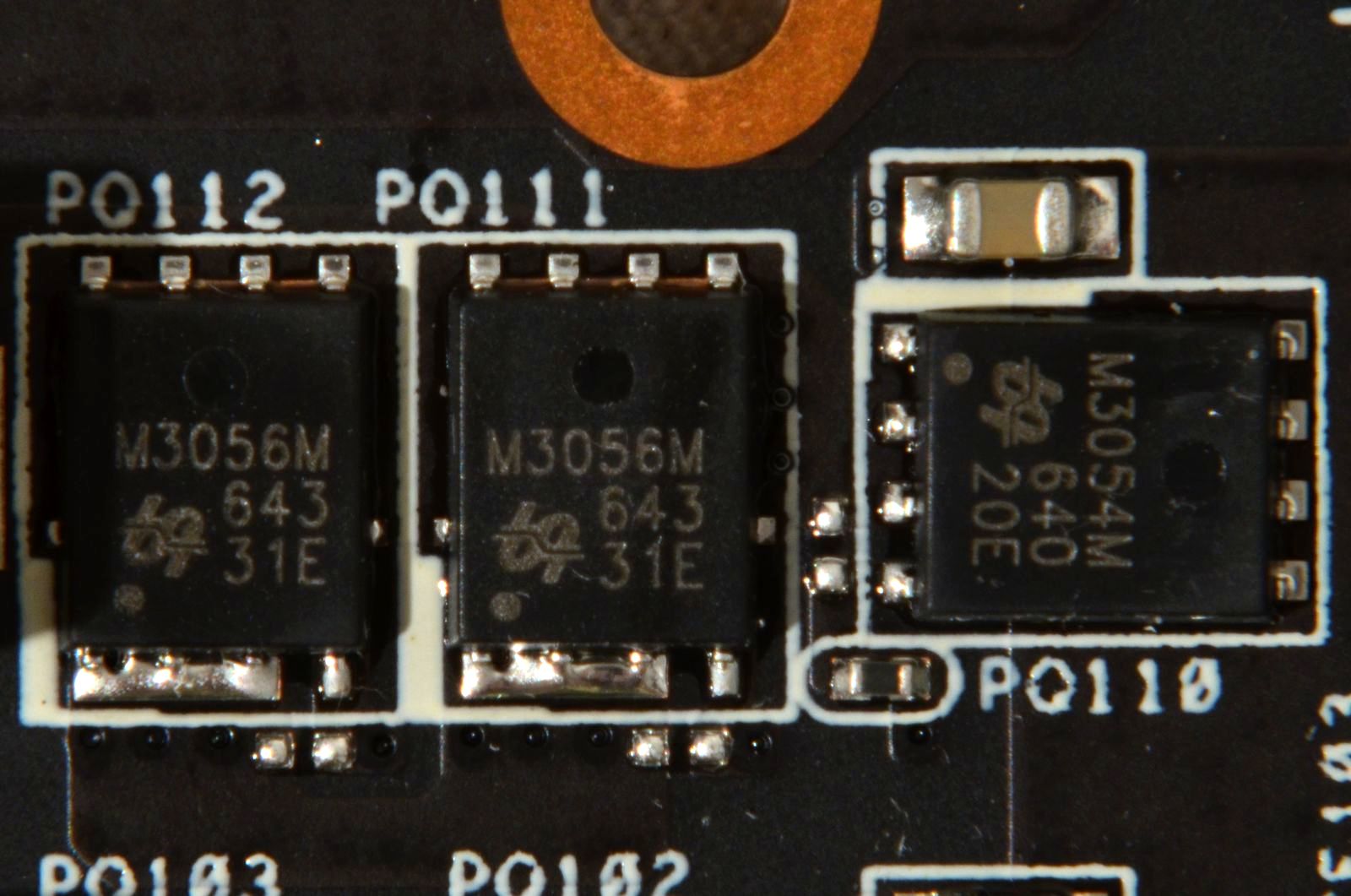

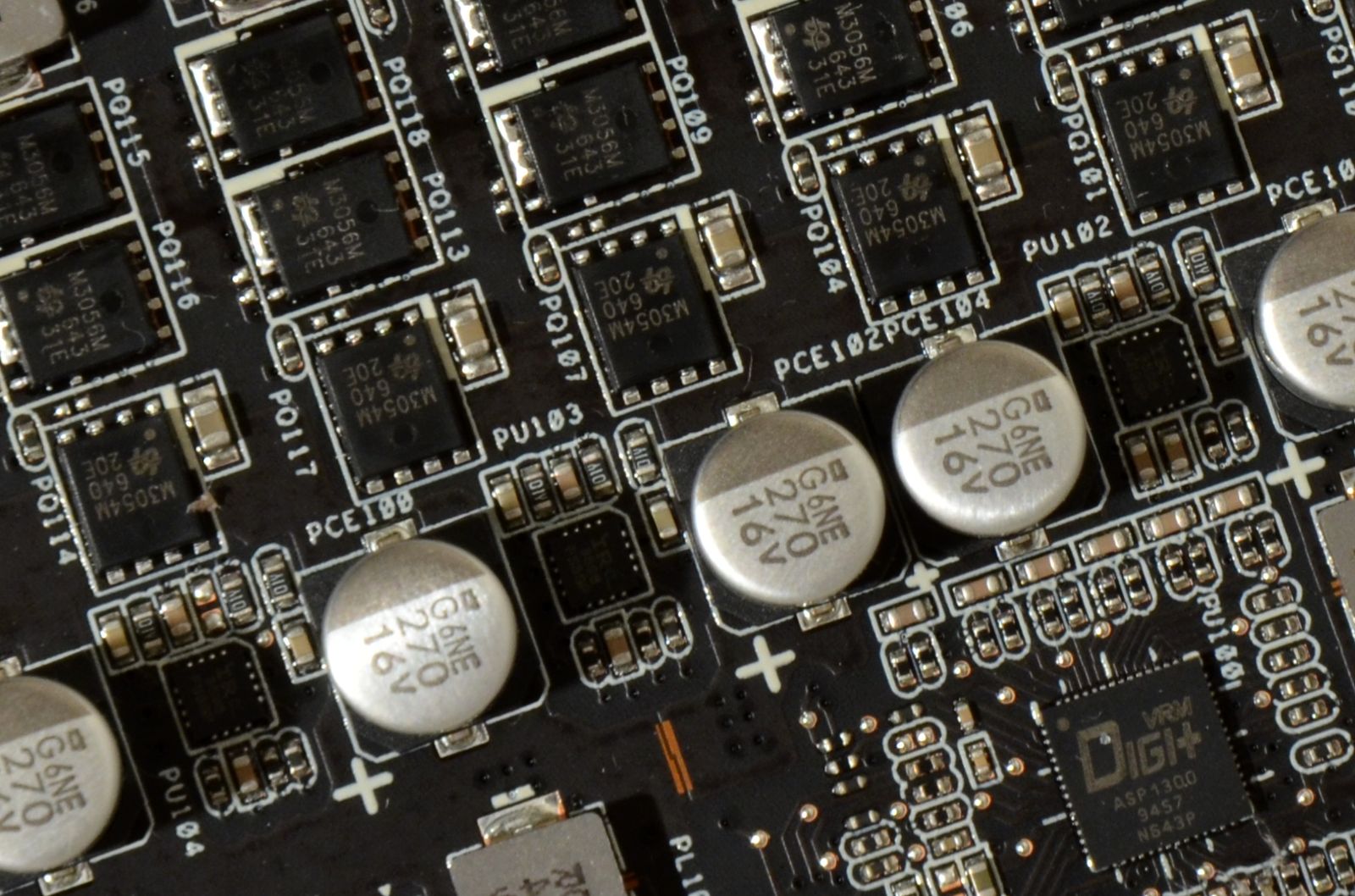

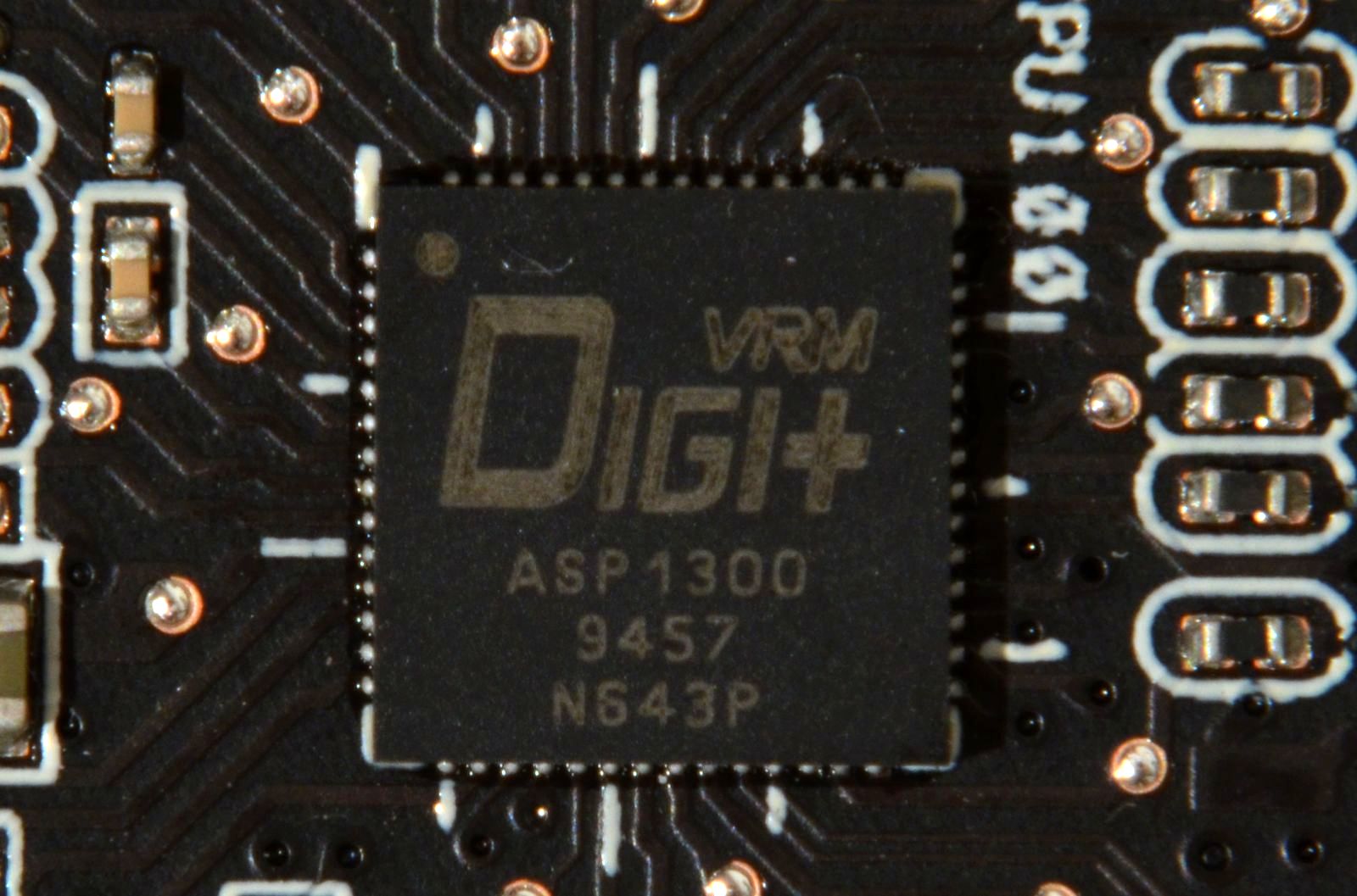

Trebuie totuşi precizat că din controller-ul ASP1300 nu pleacă decât 3 faze pentru alimentarea nucleului grafic, dar ele sunt dublate cu ajutorul driverelor cu funcţie de multiplicatori IR3598. Iar în alcătuirea fazelor de alimentare intră câte 2 chip-uri QM3056M6 şi 1 QM3054M6.

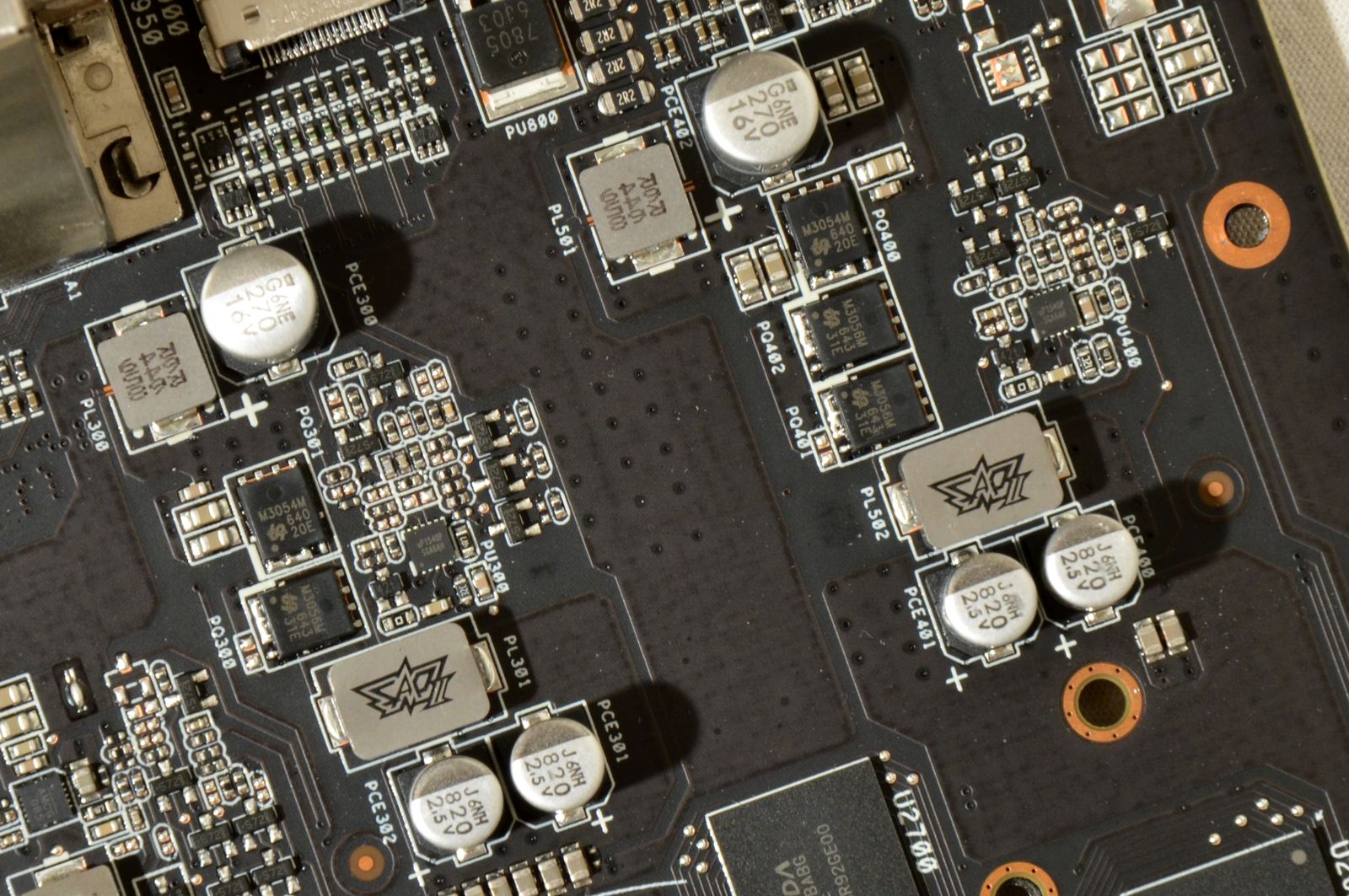

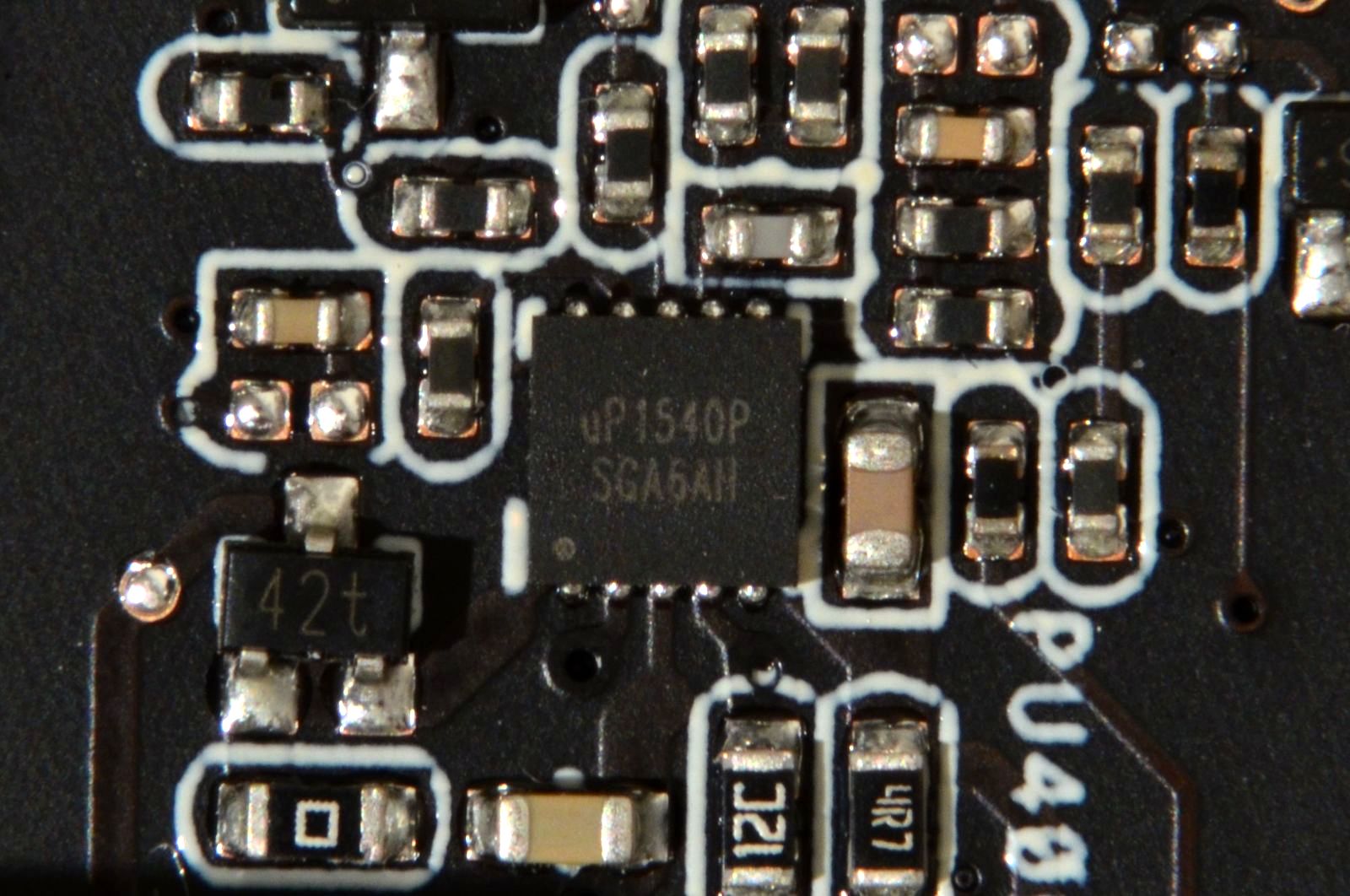

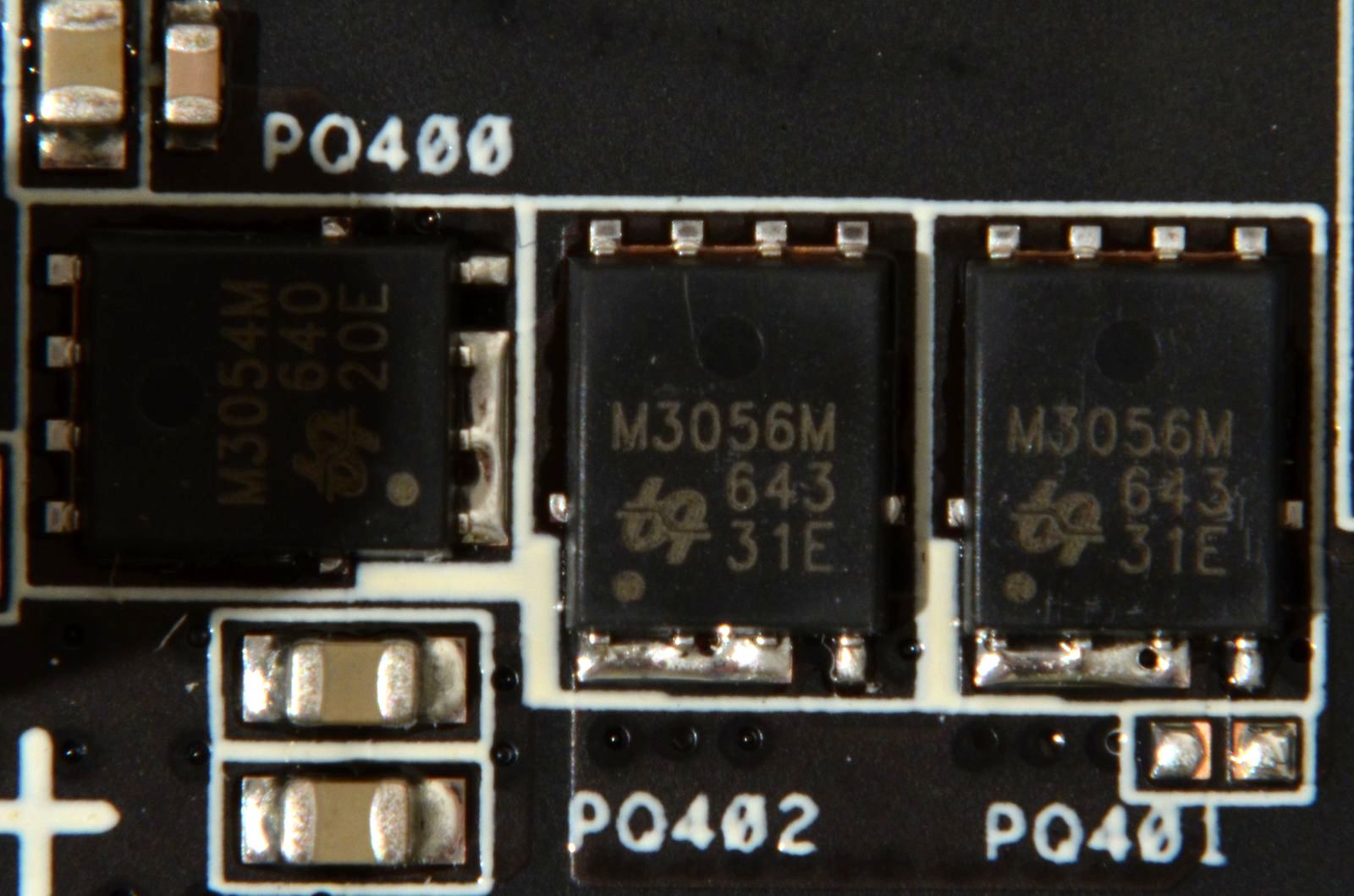

Aceleaşi chip-uri MOSFET sunt utilizate şi în construirea fazelor pentru alimentarea memoriei video, doar că de această dată avem controller-ul uP1540.

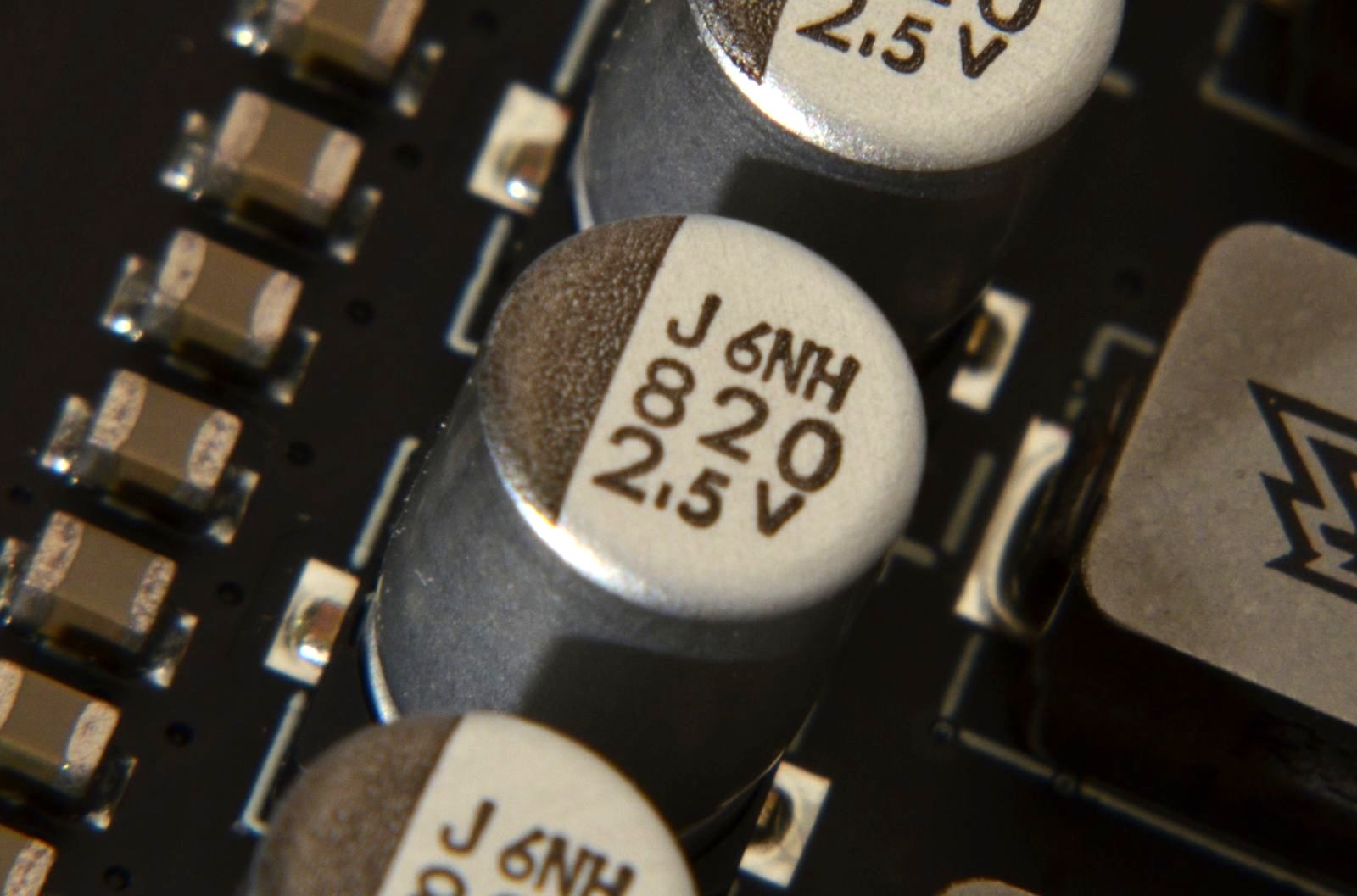

În ambele situaţii au fost folosite bobine cimentate din seria Super Alloy Power II şi condensatori solizi.

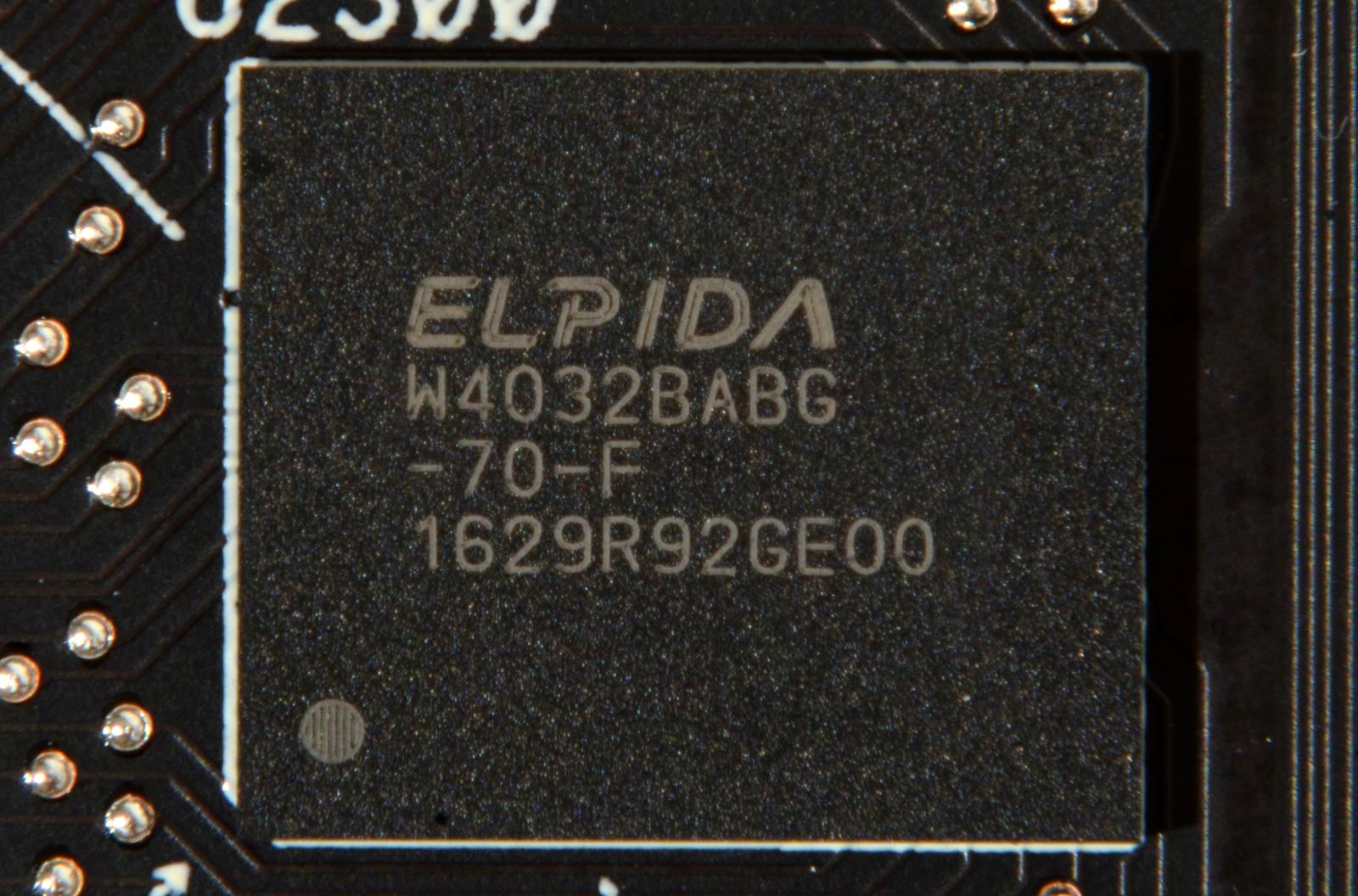

Uşor dezamăgitoare mi se pare optarea pentru memorie Elpida, ASUS ROG-STRIX-RX570-O4G-GAMING fiind echipată cu 8 chip-uri W4032BABG.

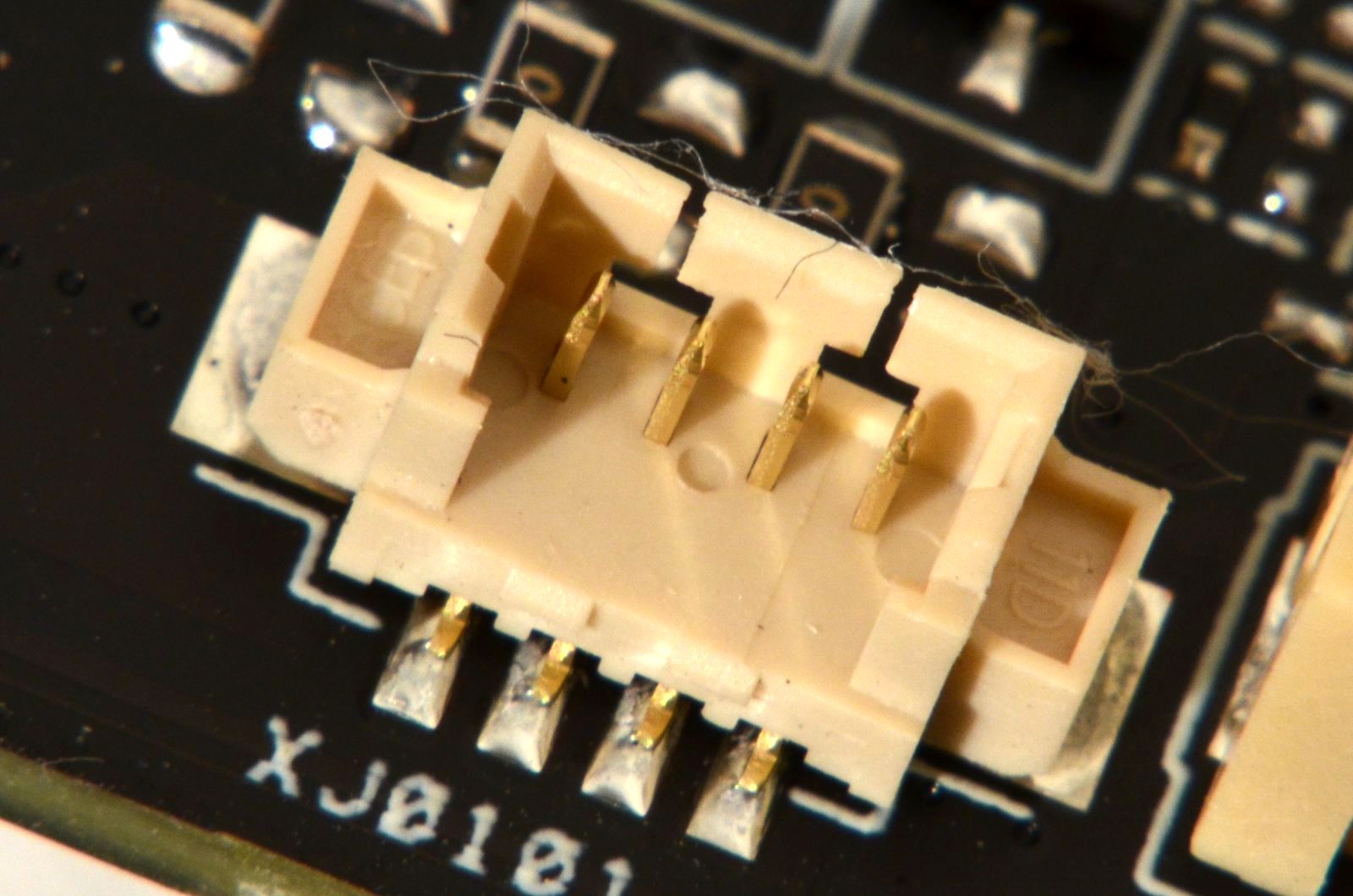

În sfârşit, trebuie să mai ştiţi că placa este prevăzută cu 2 conectori de alimentare cu 4 pini – 1 pentru cele 2 ventilatoare ale cooler-ului şi celălalt pentru soluţia de iluminare LED RGB.

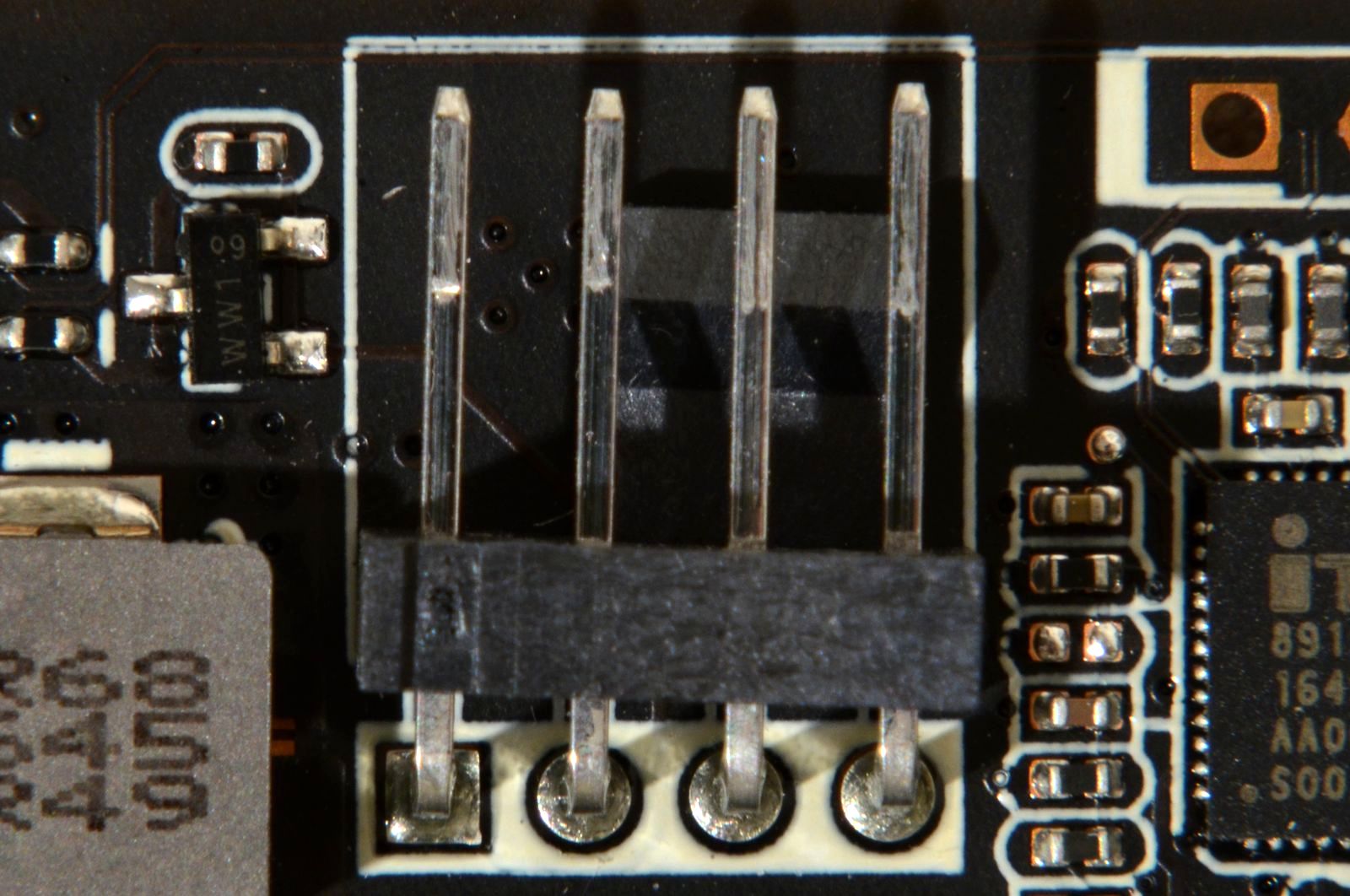

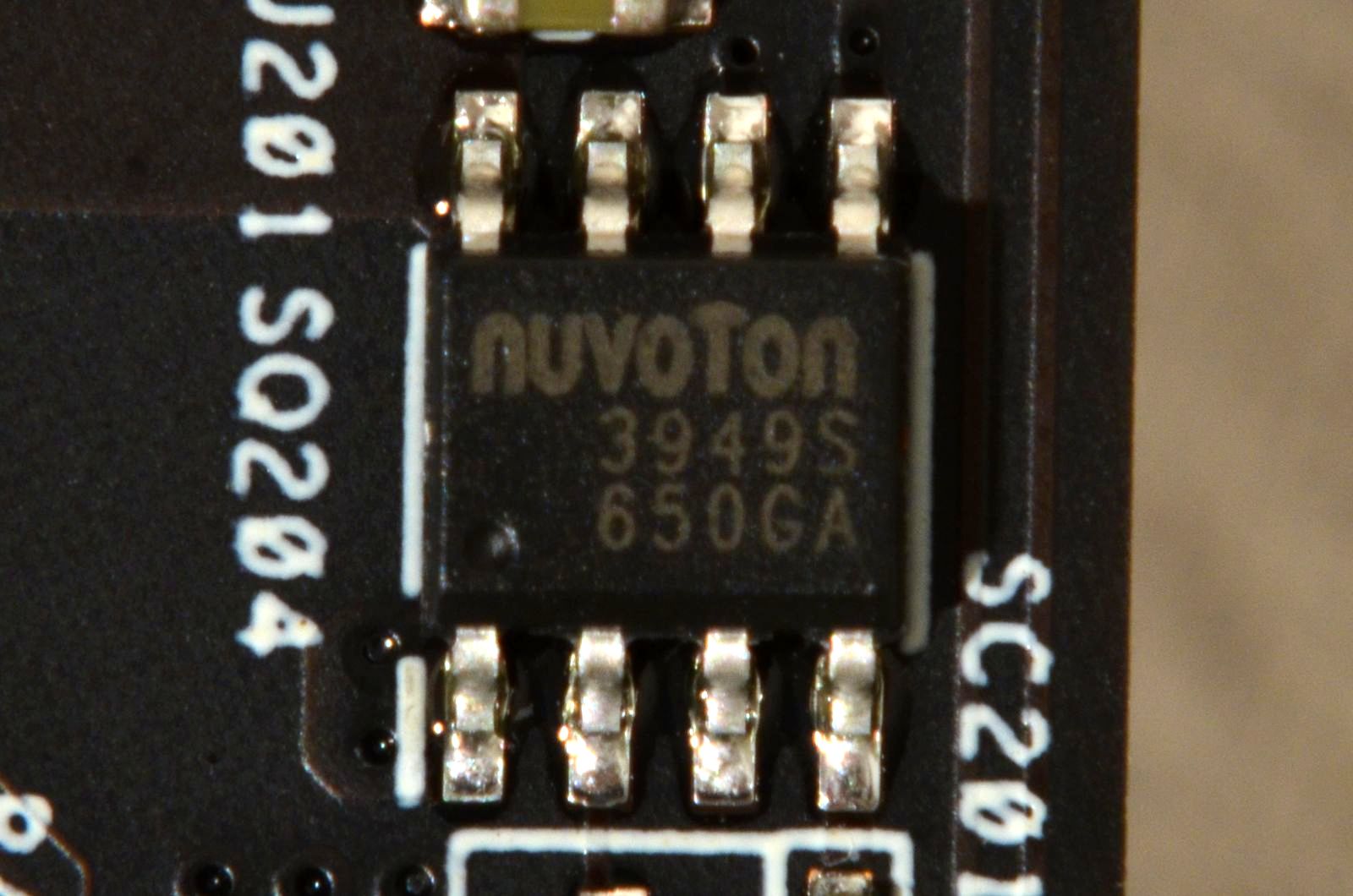

De asemenea, este prezent şi un conector de alimentare standard pentru ventilatoare externe de carcasă cu 4 pini, ce este monitorizat şi controlat prin intermediul unui controller cu suport PWM Nuvoton 3949S, iar pentru monitorizarea curentului furnizat soluţiei grafice este prezent un controller ITE 8915FN.
