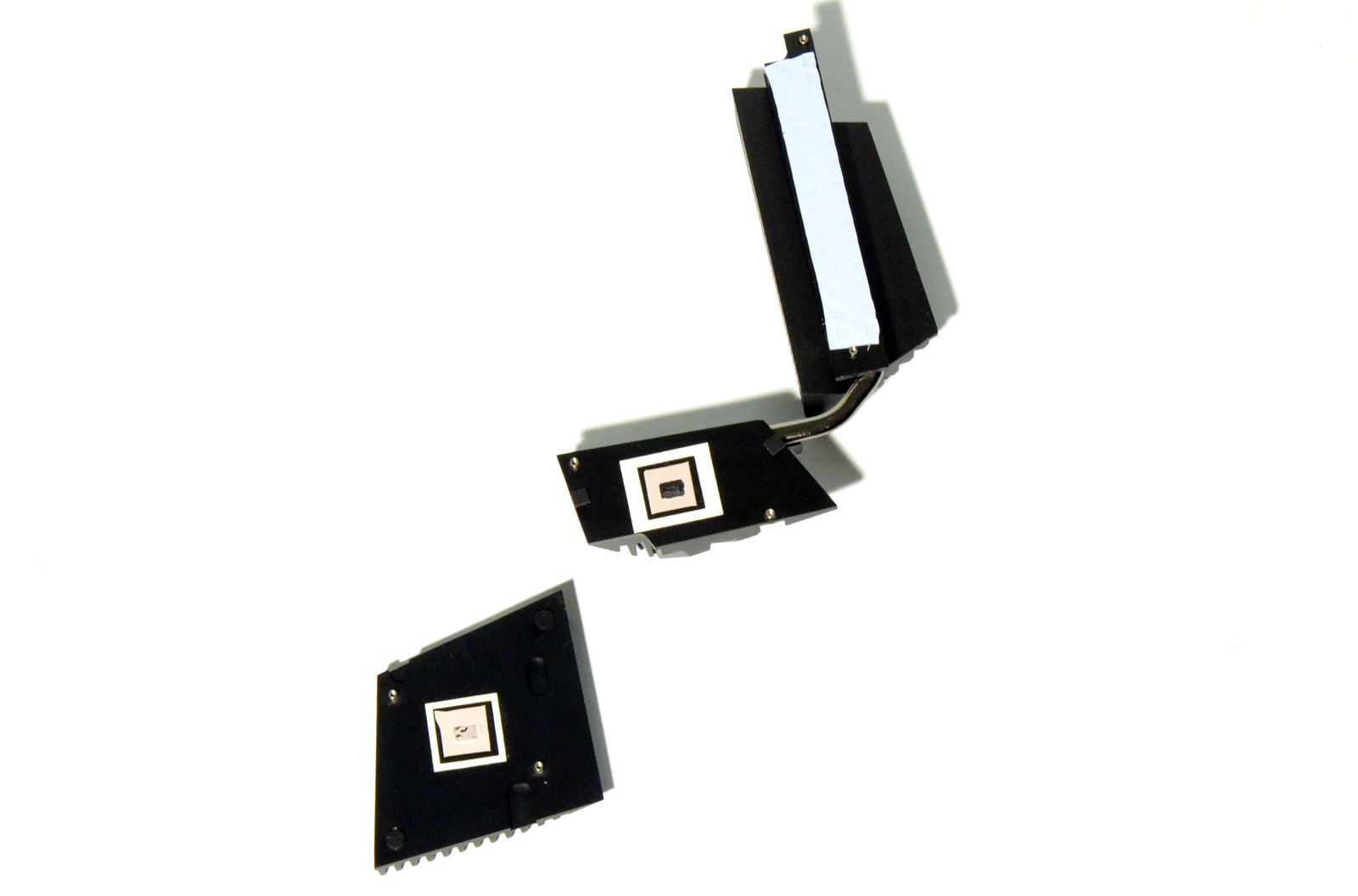

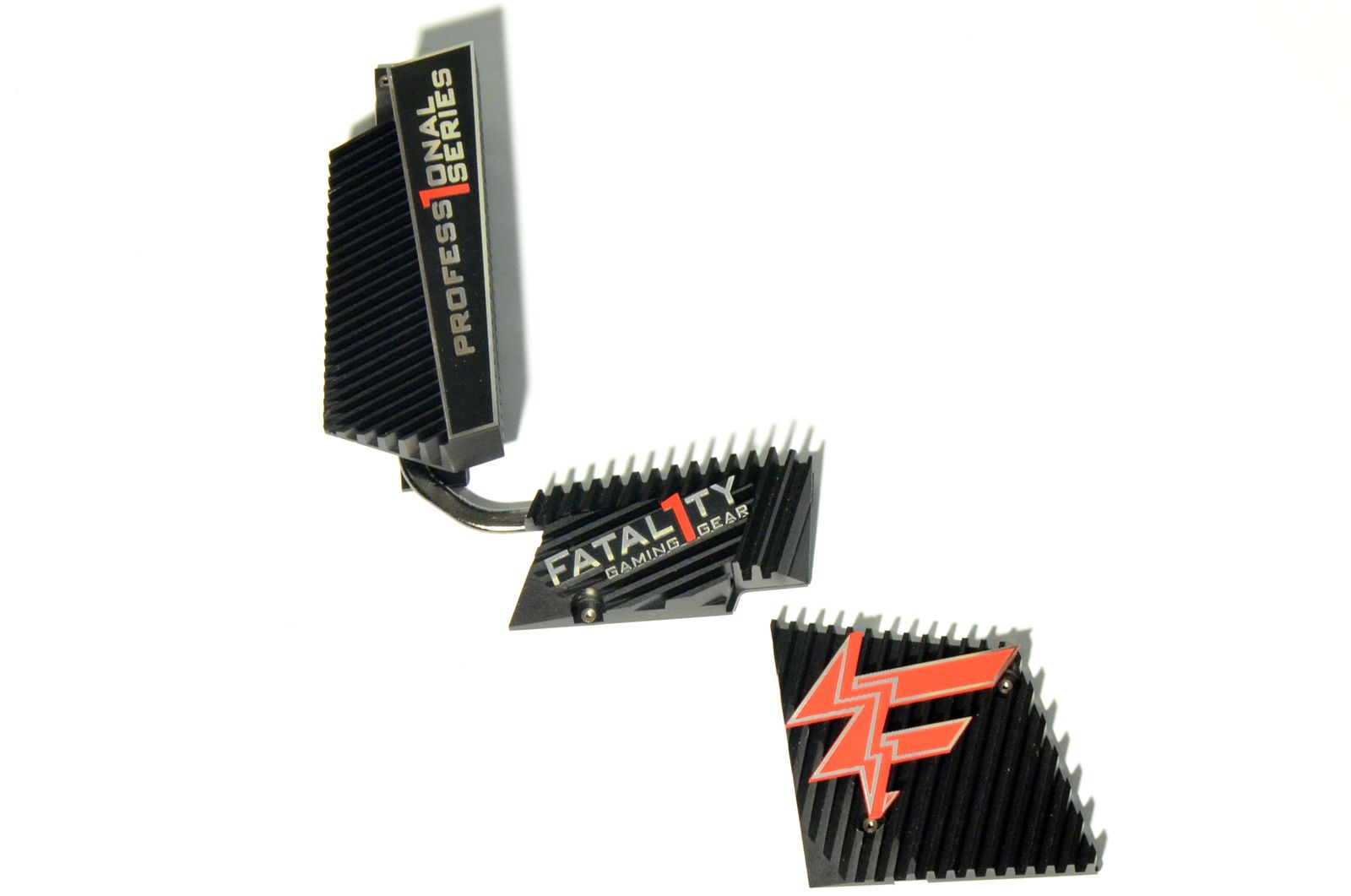

Design-ul agresiv al plăcii de bază este dat în primul rând de soluţia de răcire adoptată de producător. Aceasta este formată dintr-un heatsink pentru Southbridge-ul SB950 şi un ansamblu de 2 heatsink-uri conectate printr-un heatpipe pentru VRM şi Northbridge-ul AMD 990FX. Acord aici un mare plus producătorului pentru decizia de a fixa cooler-ul cu şuruburi.

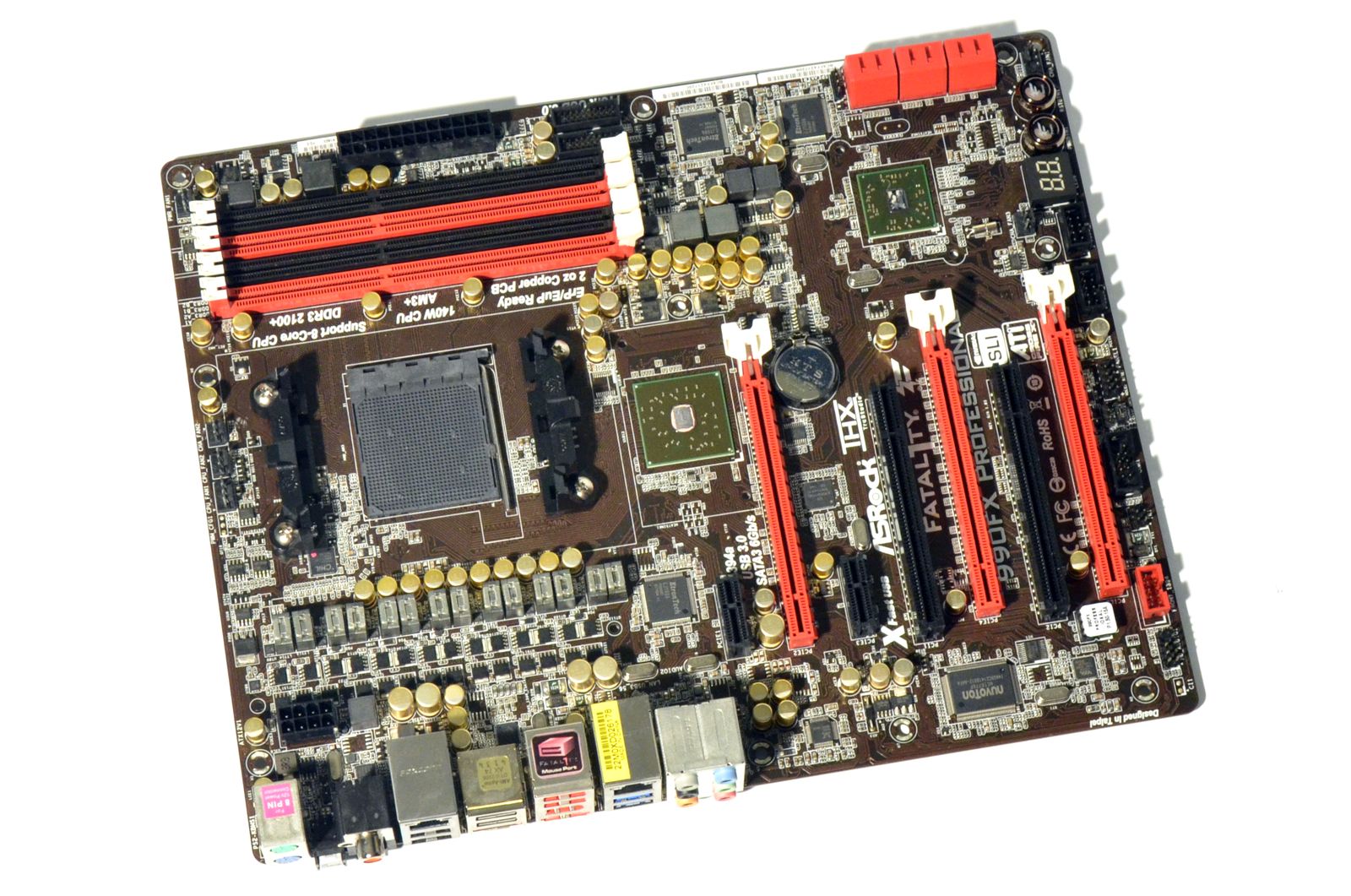

După eliminarea heatsink-urilor, se poate analiza mai bine PCB-ul plăcii de bază, care se prezintă destul de aglomerat.

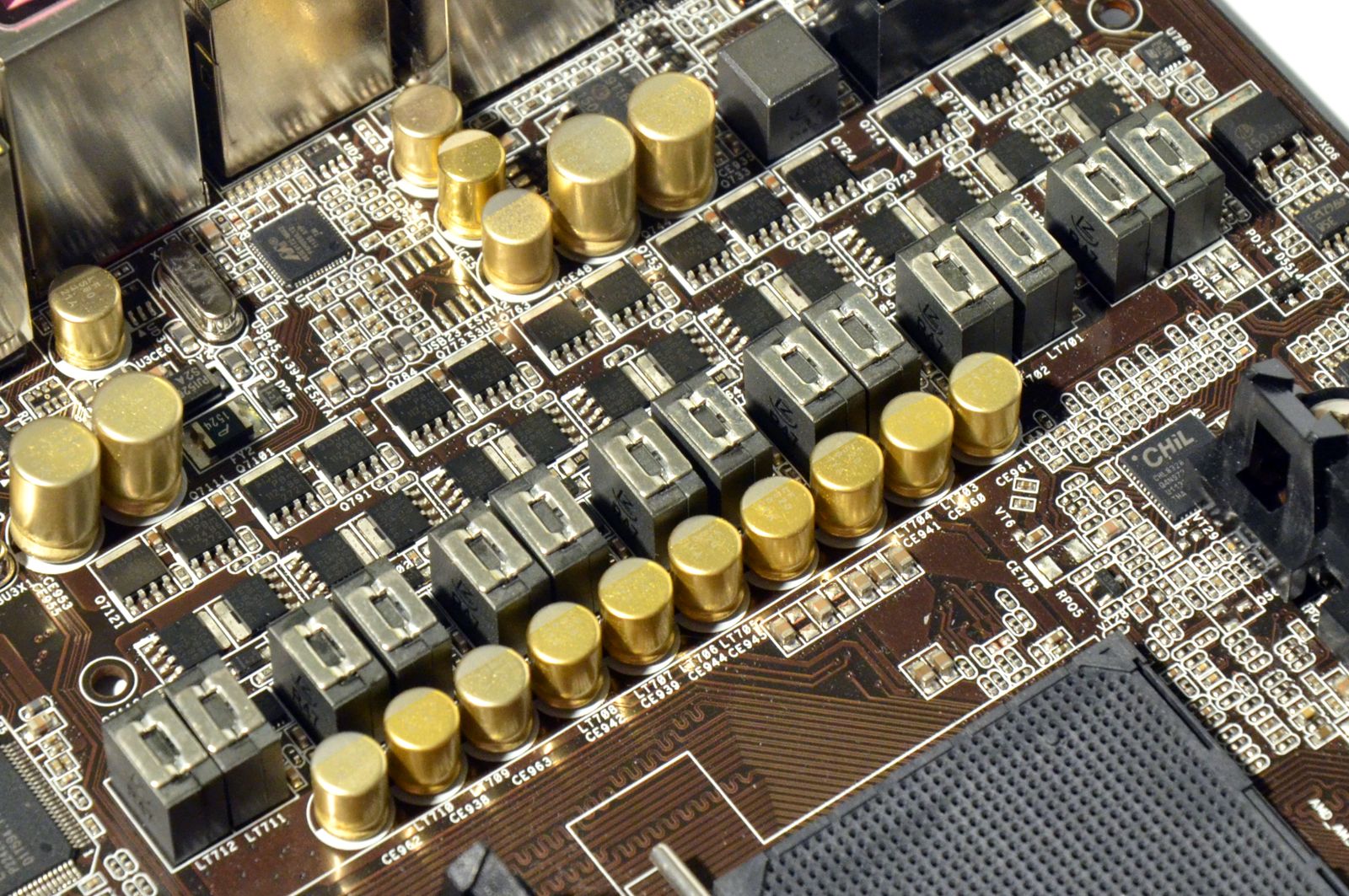

ASRock se laudă cu calitatea superioară a componentelor folosite pentru fabricarea VRM-ului digital, alcătuit din 12+2 stagii.

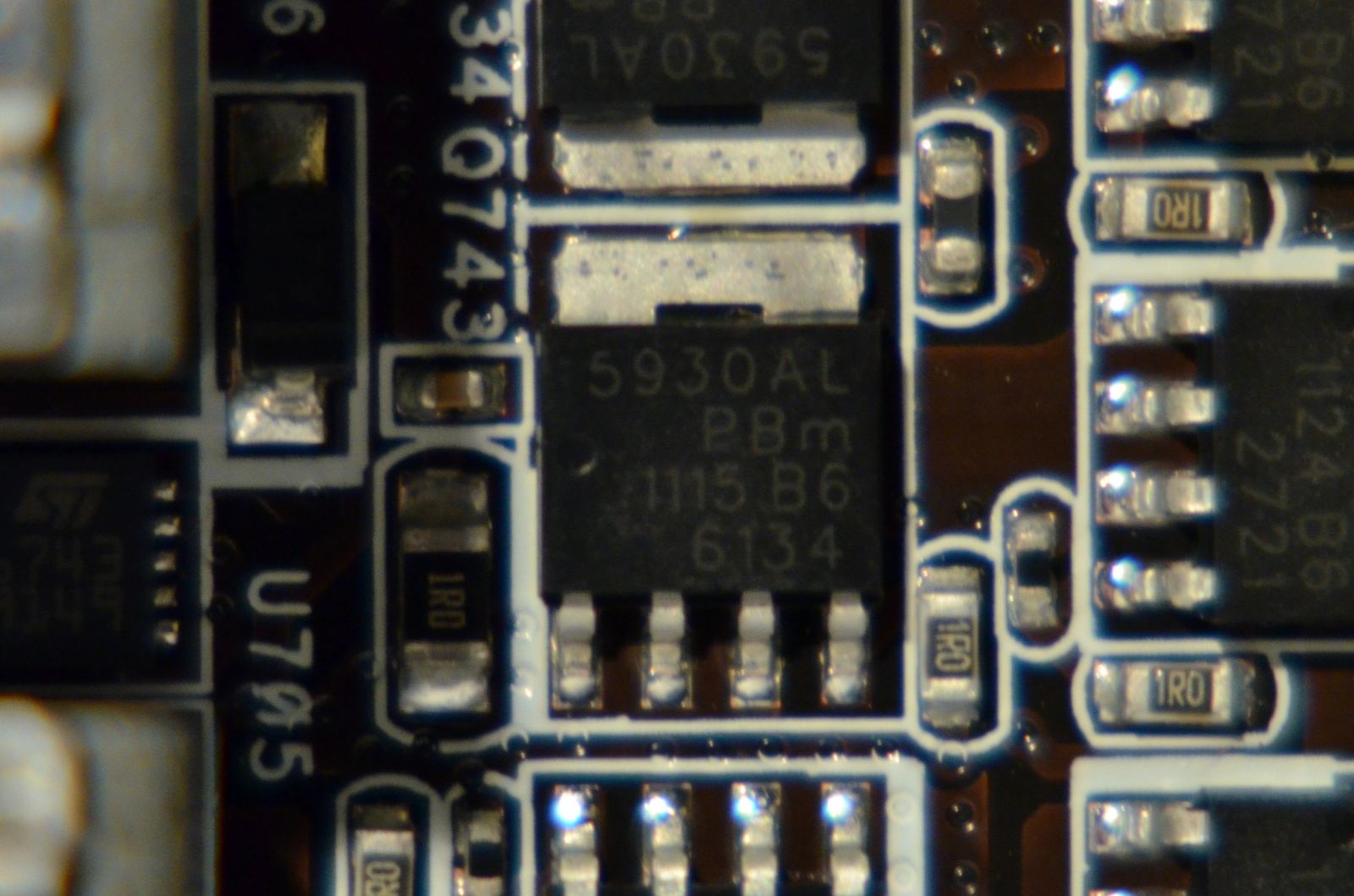

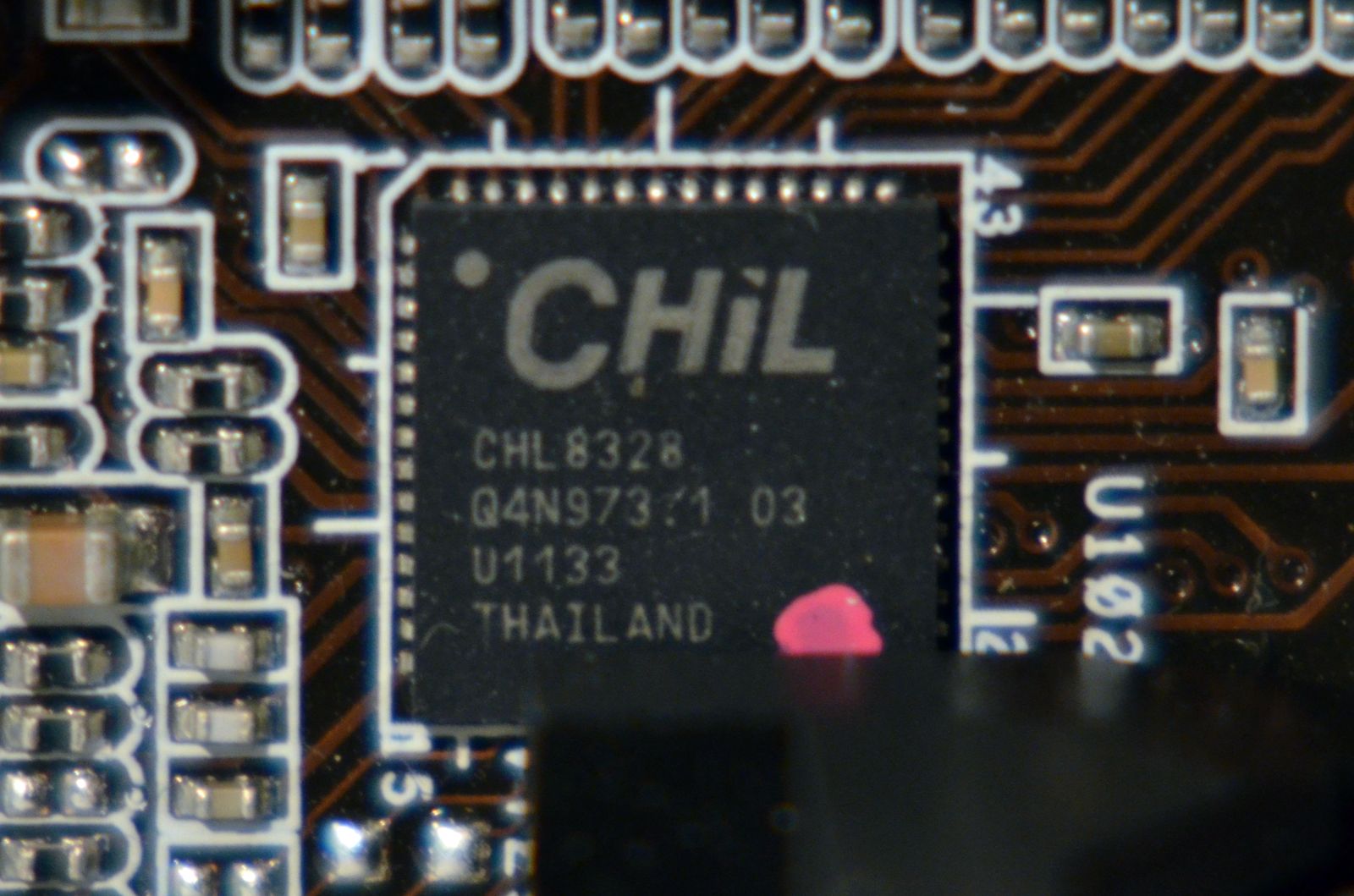

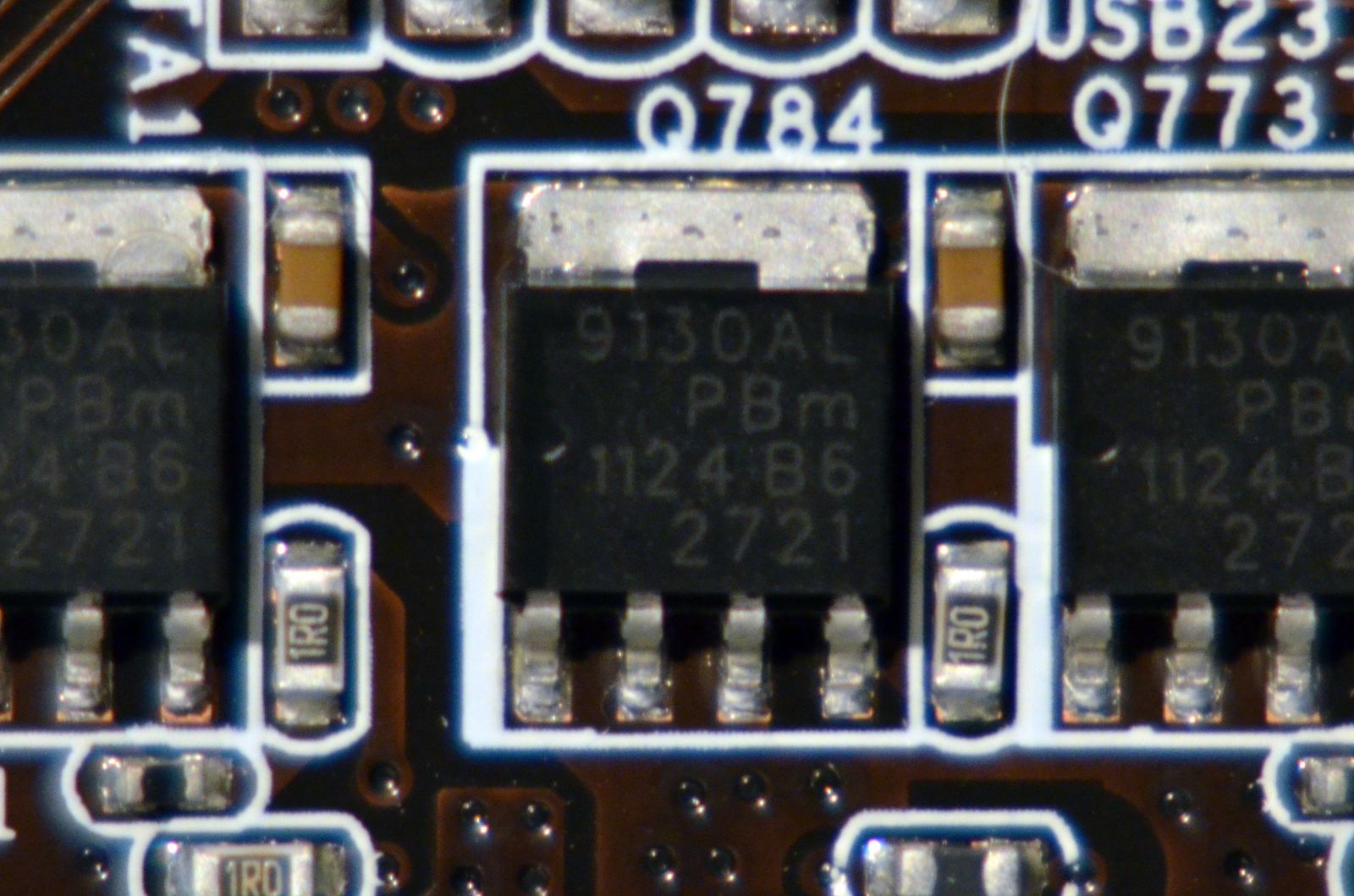

Pentru fiecare stagiu, au fost folosite câte 2 circuite MOSFET, iar controller-ul prezent este un CHiL CHL8328.

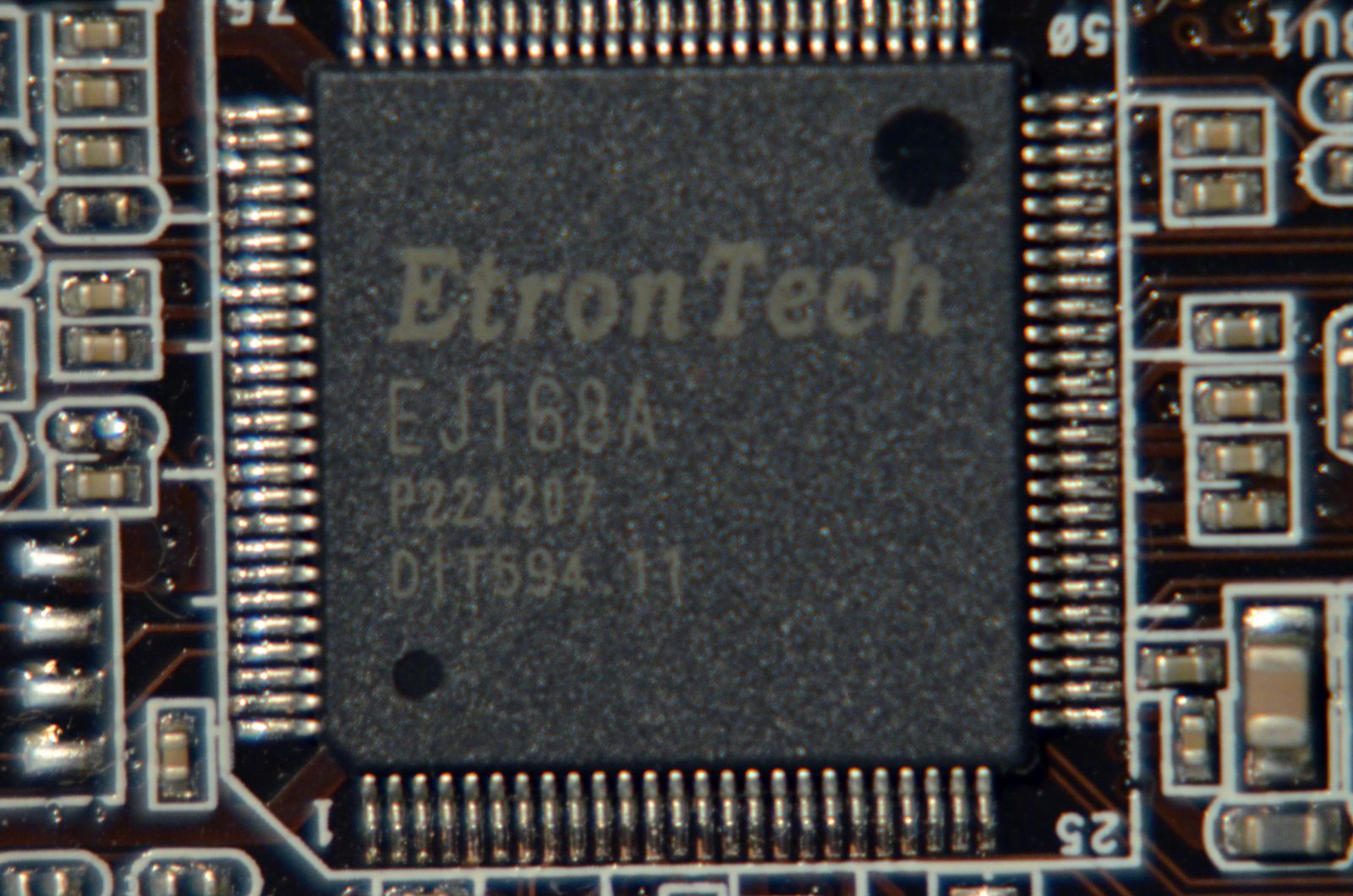

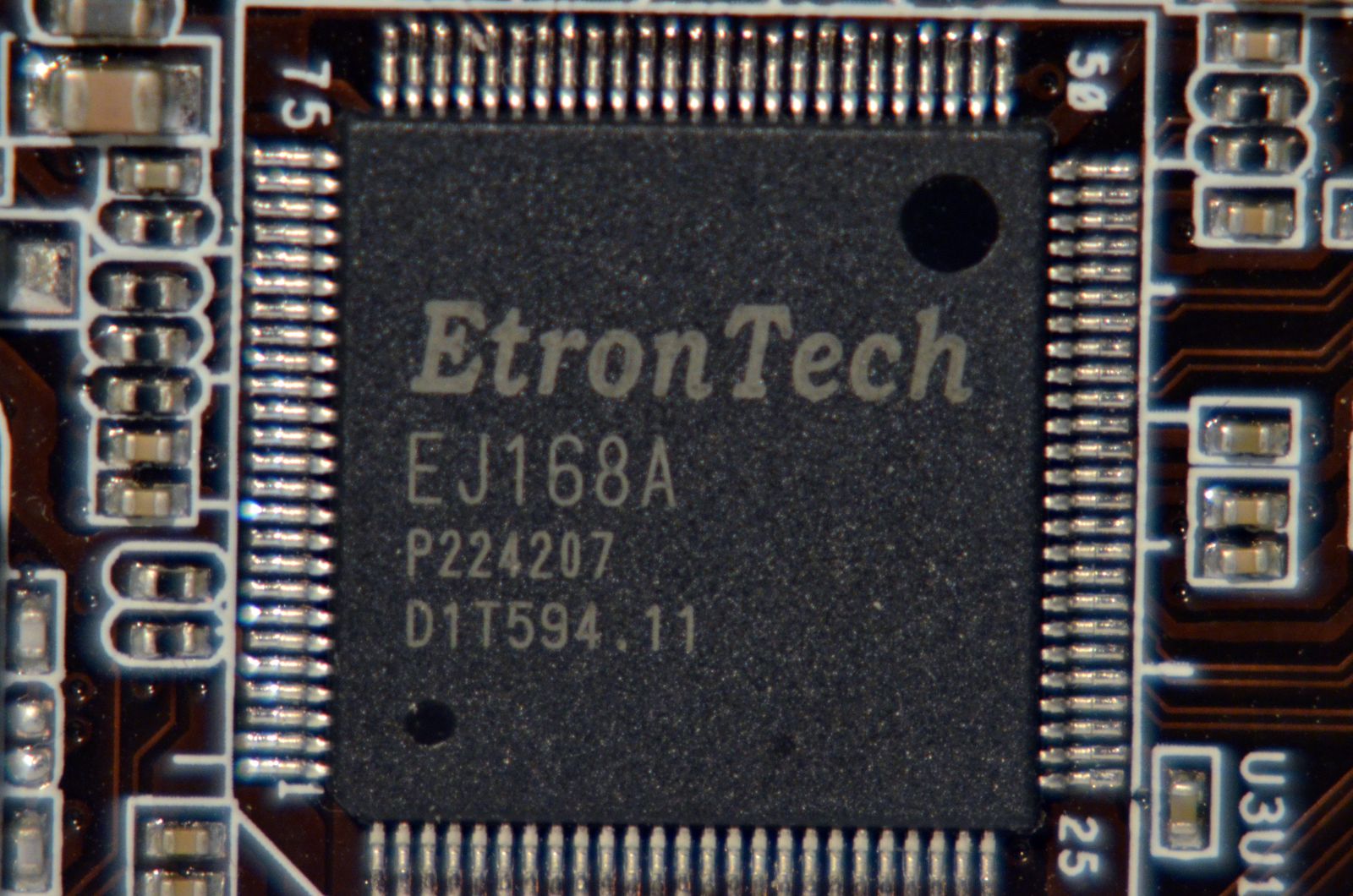

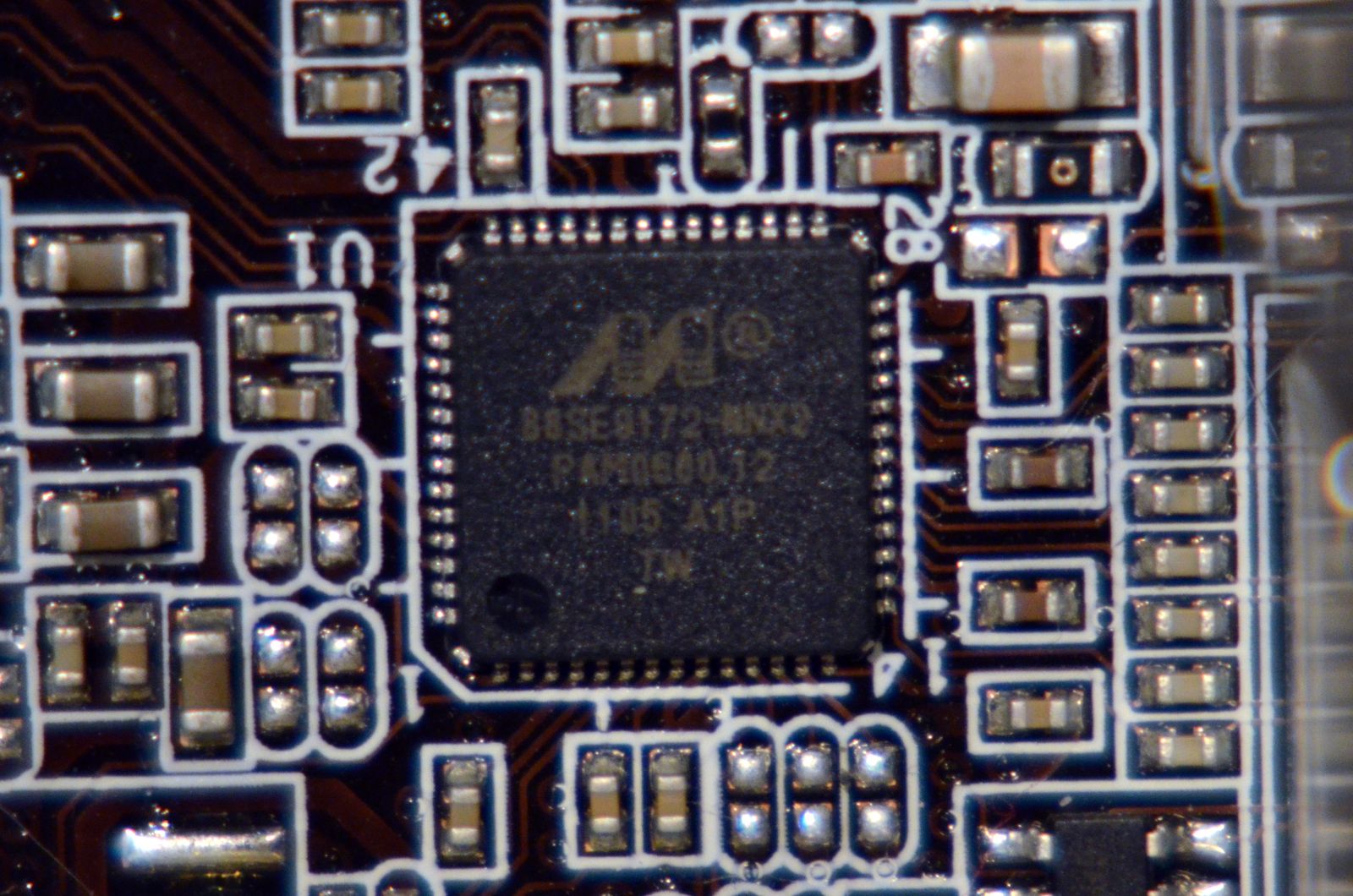

Prezenţa unei părţi dintre porturile USB 3.0 este posibilă mulţumită implementării a 2 controllere EtronTech EJ168A, iar la prezenţa a 8 porturi SATA (dintre care 2 externe) contribuie controller Marvell 88SE9172.

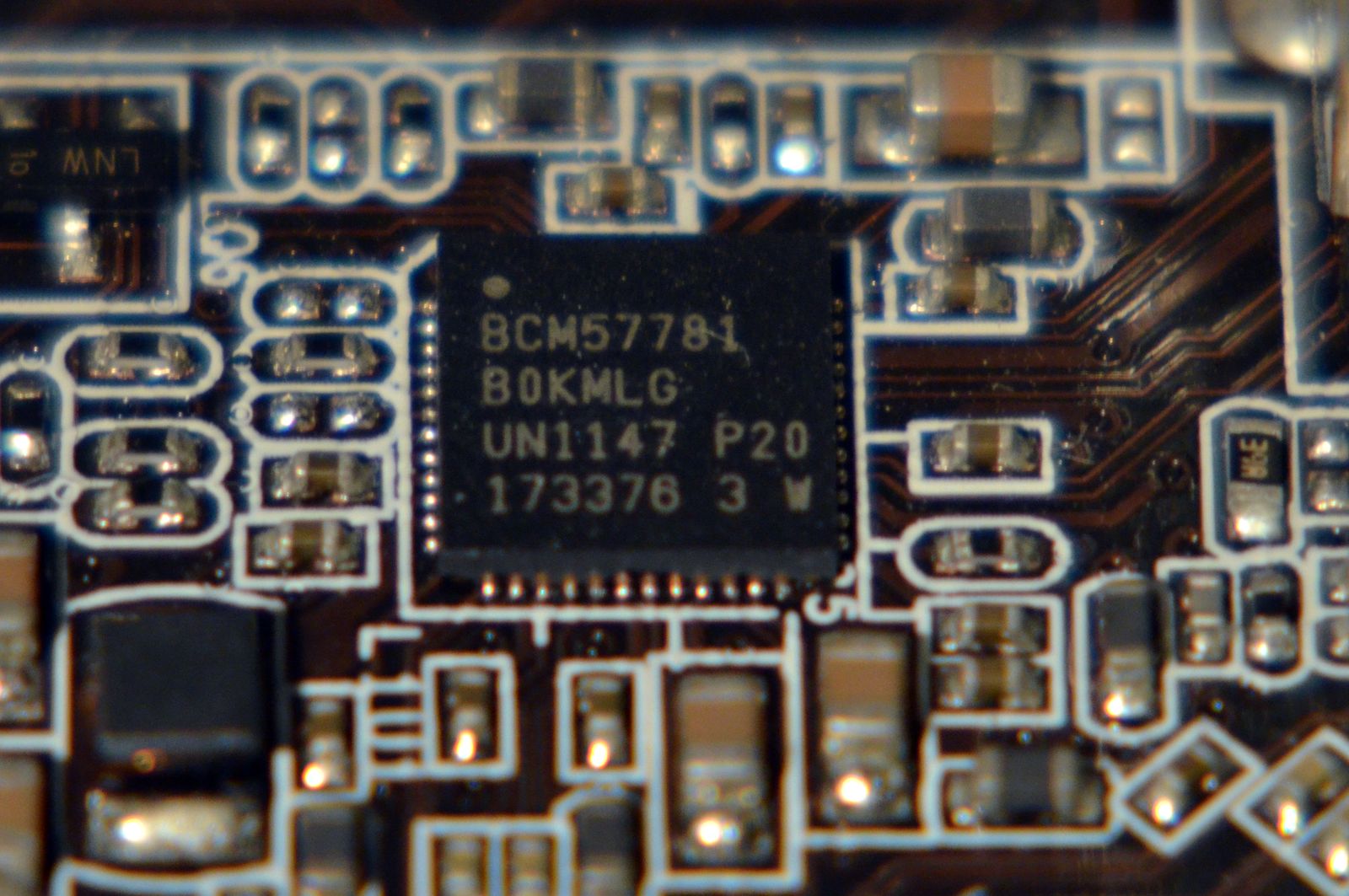

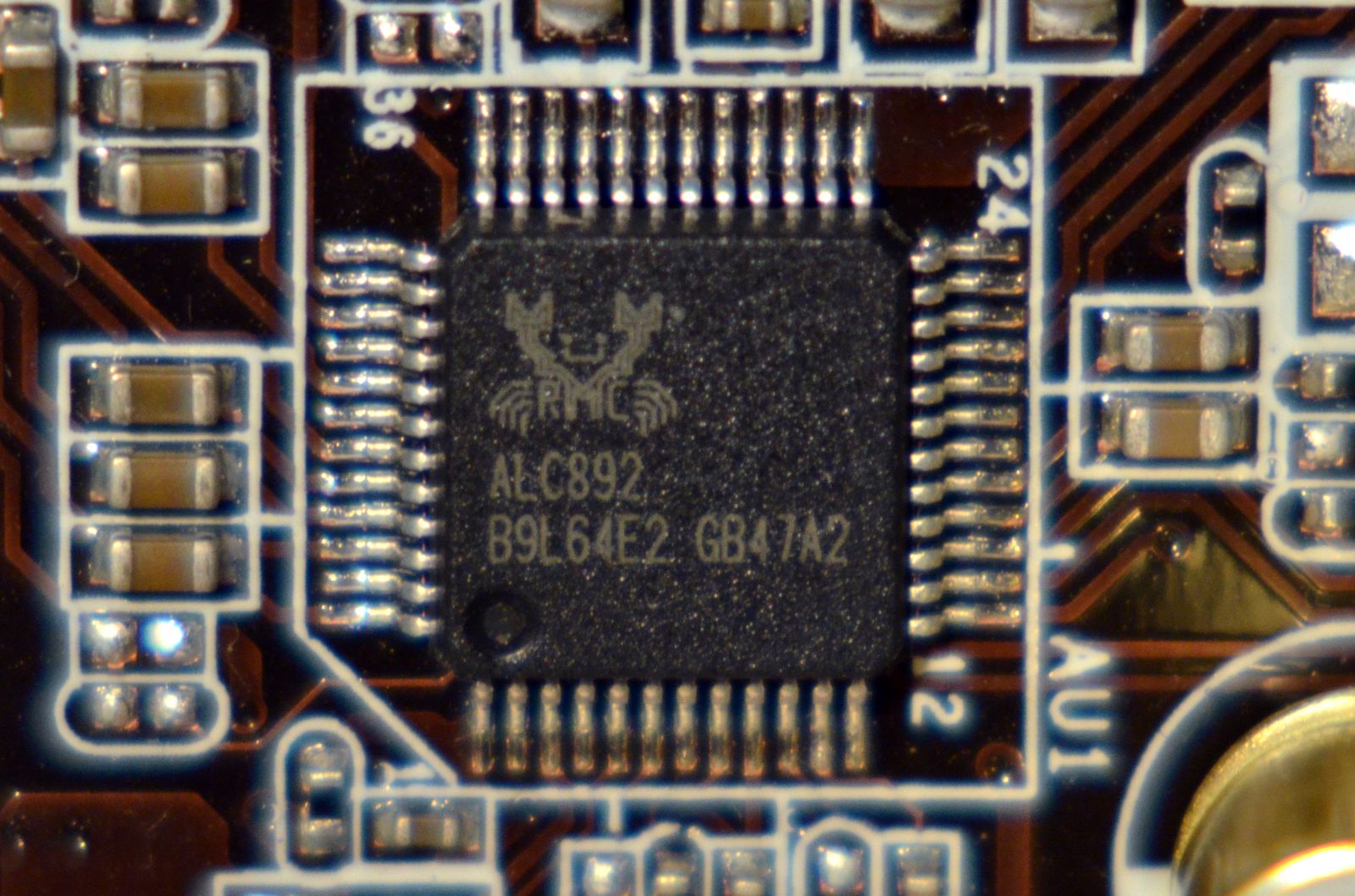

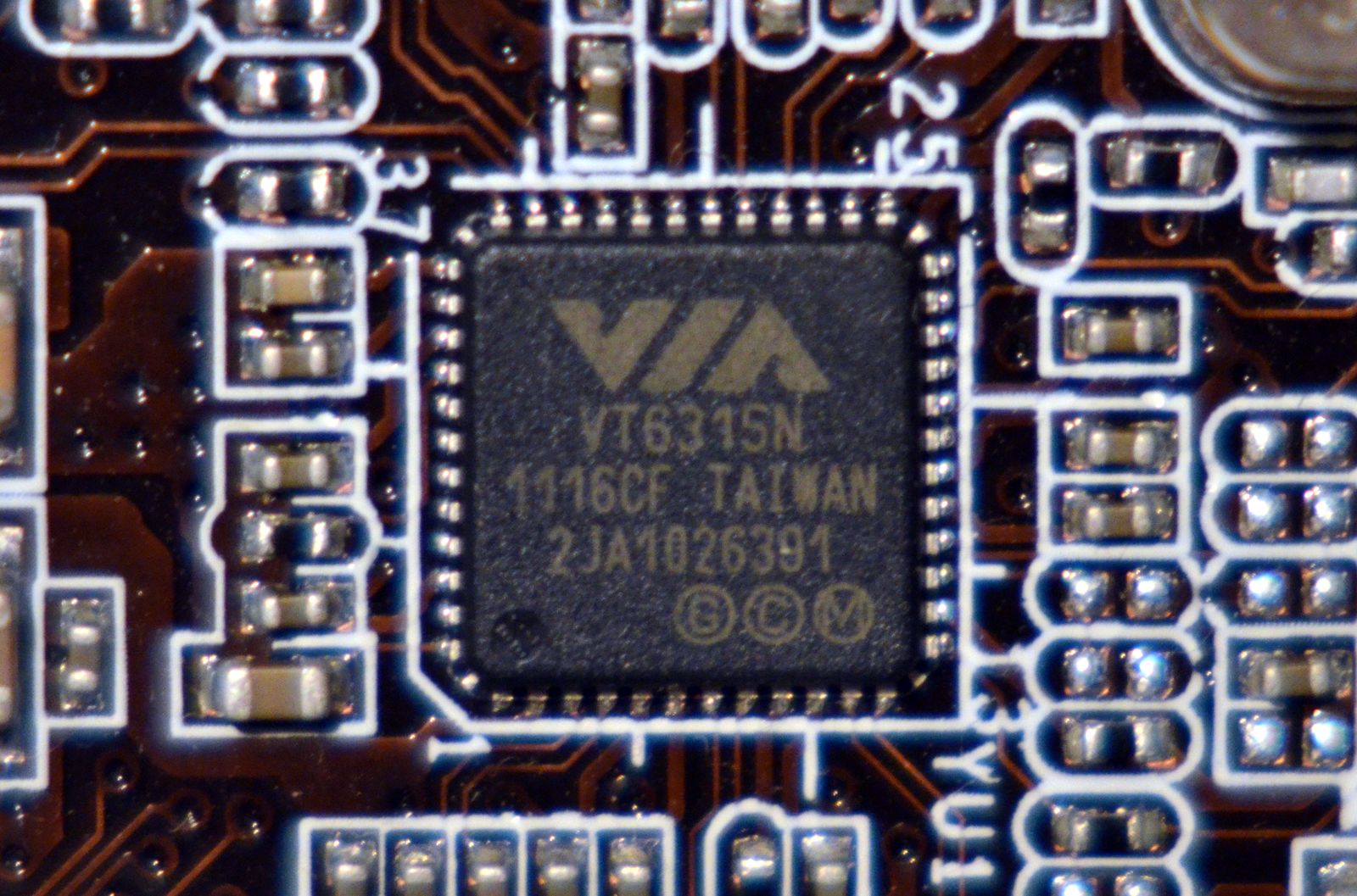

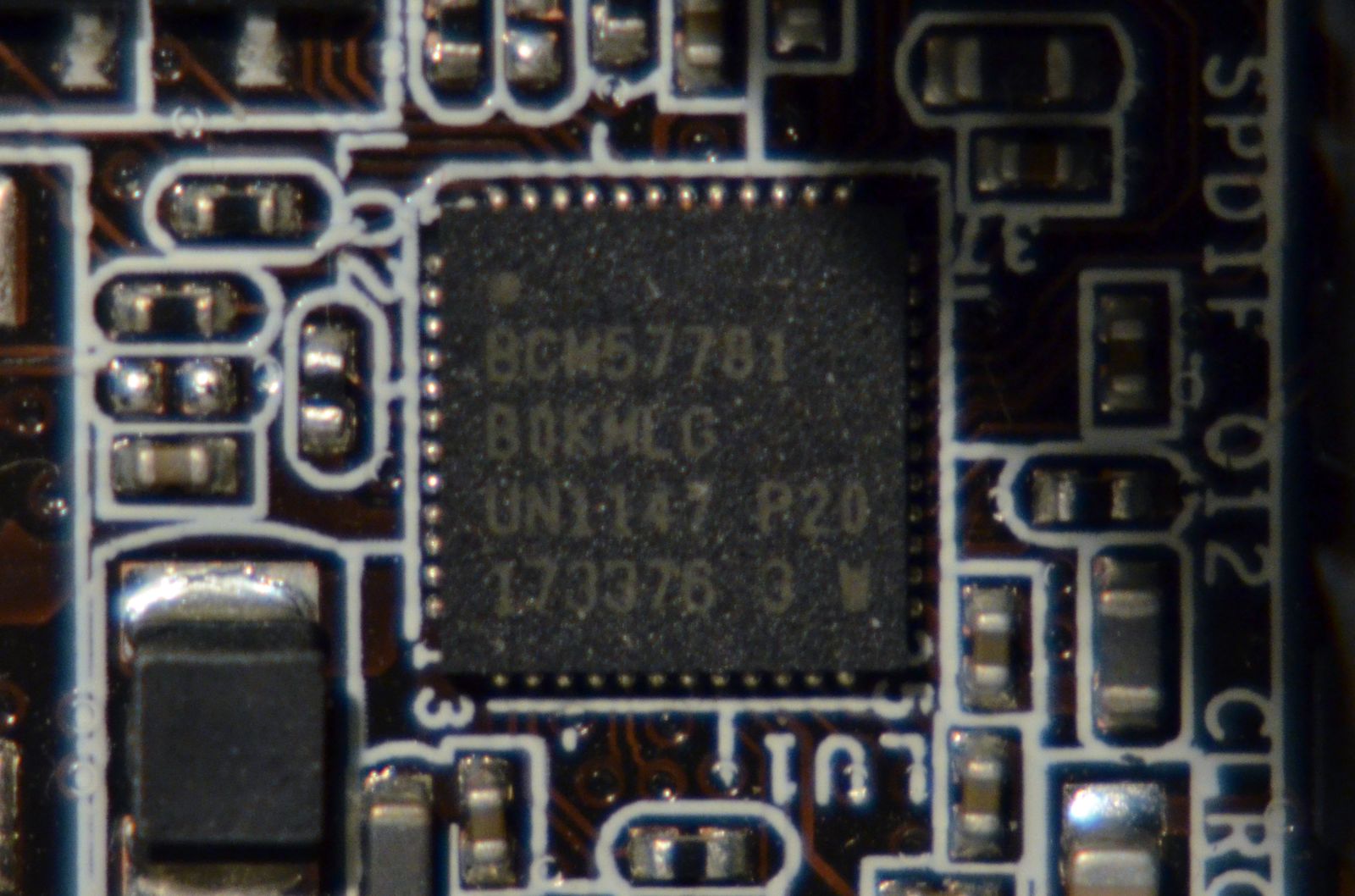

Cele două interfeţe Gigabit Ethernet cu funcţie Teaming sunt disponibile mulţumită celor 2 controllere Broadcom BCM57781. Interfaţa audio este oferită din păcate de un banal controller Realtek ALC892. După cum spuneam mai devreme, avem şi 2 porturi FireWire. Acestea sunt generate de un controller VIA VT6315N.

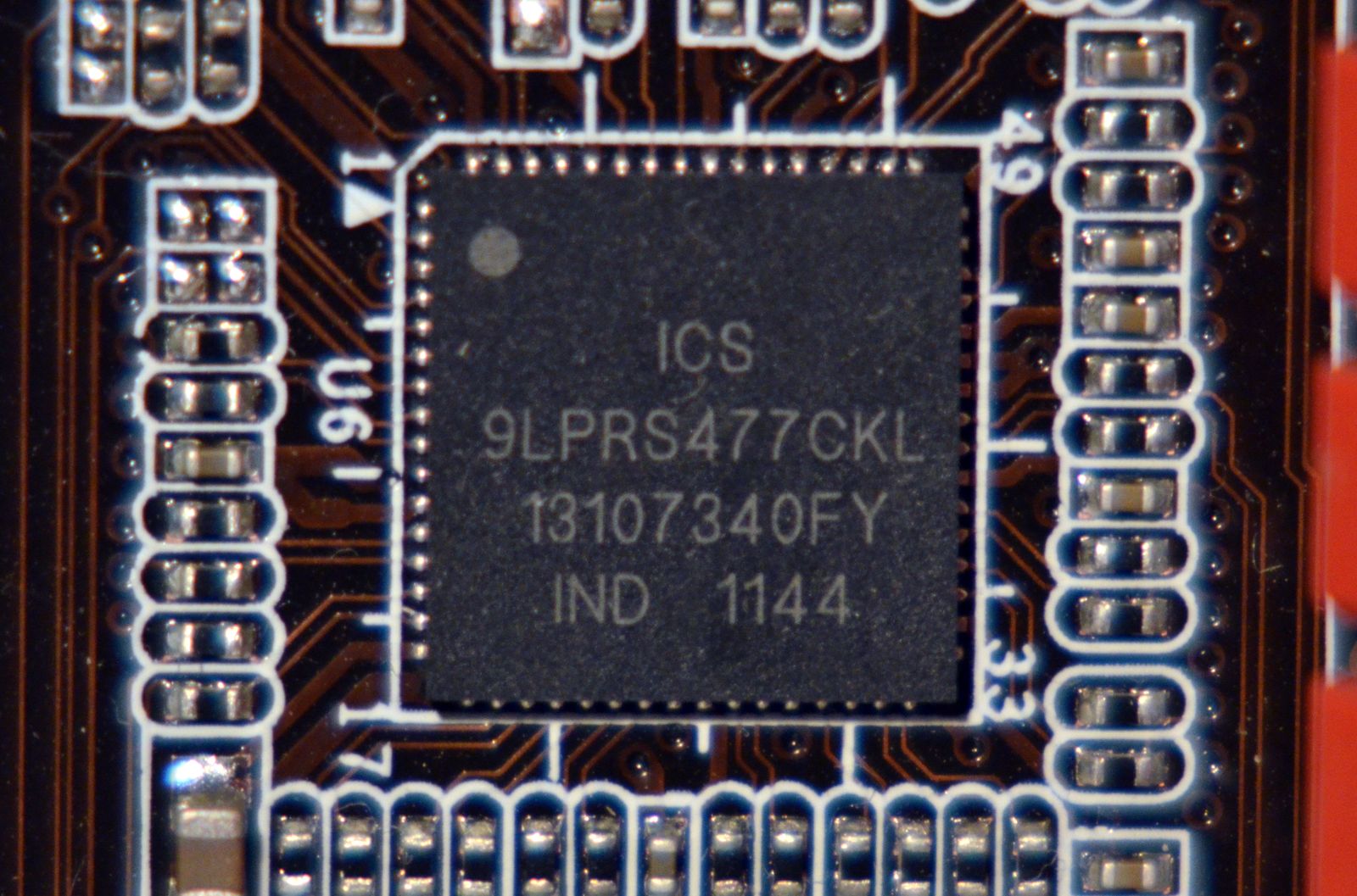

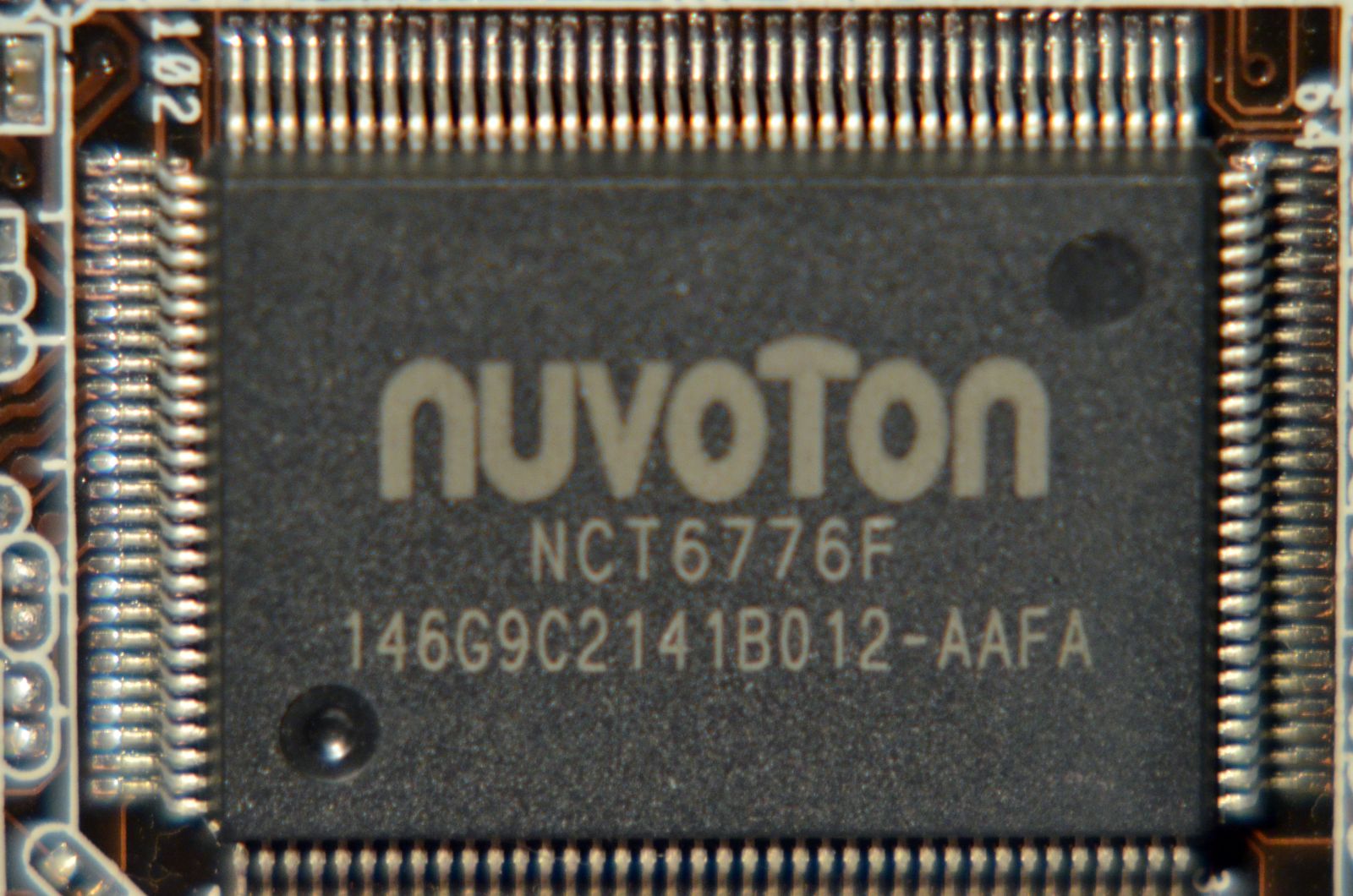

În sfârşit, mai avem un Clock Generator ICS 9LPRS477CKL şi un controller Super I/O NCT6776F.
