NVIDIA GeForce GTX 760: GK104 în haine accesibile

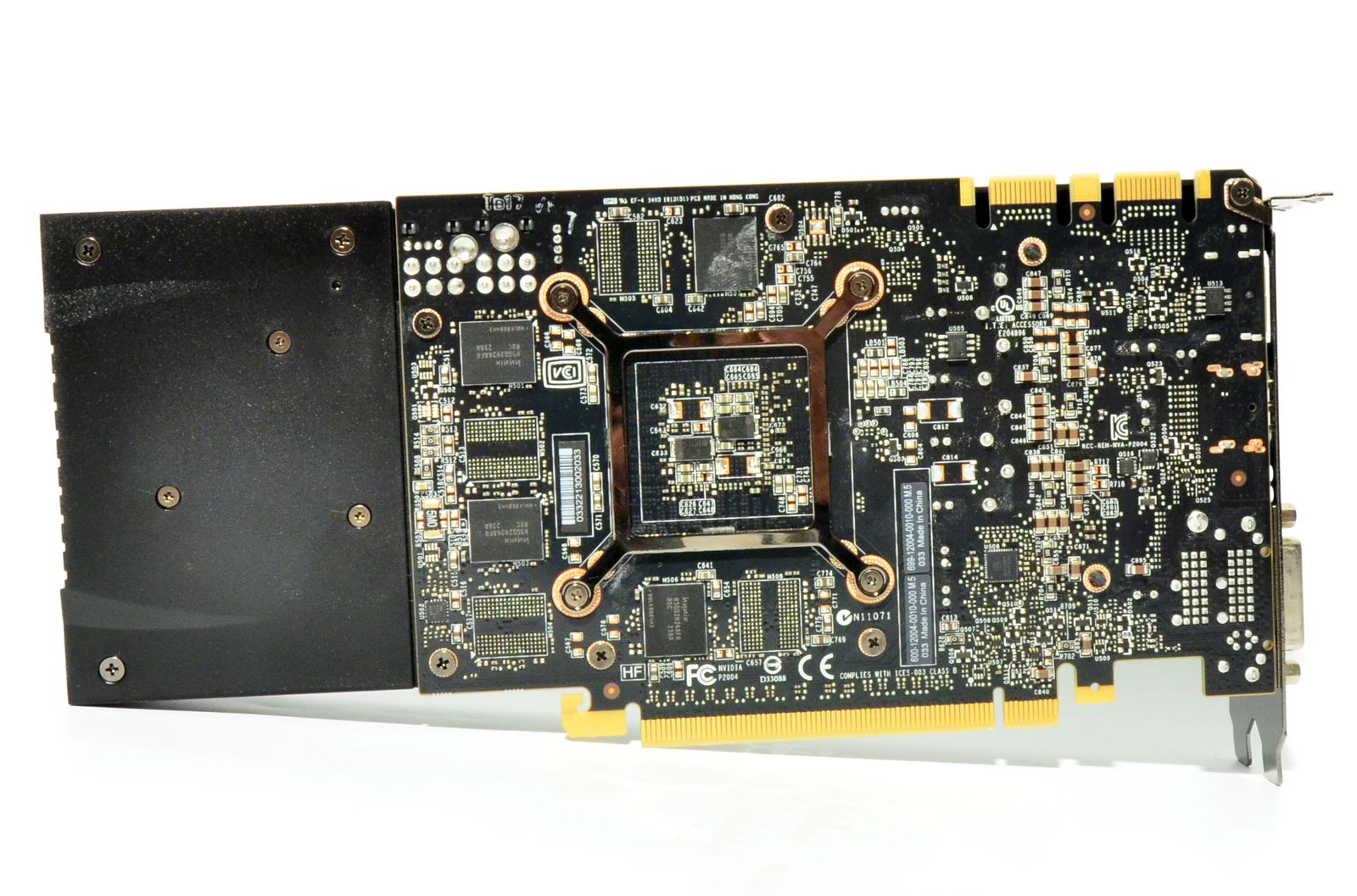

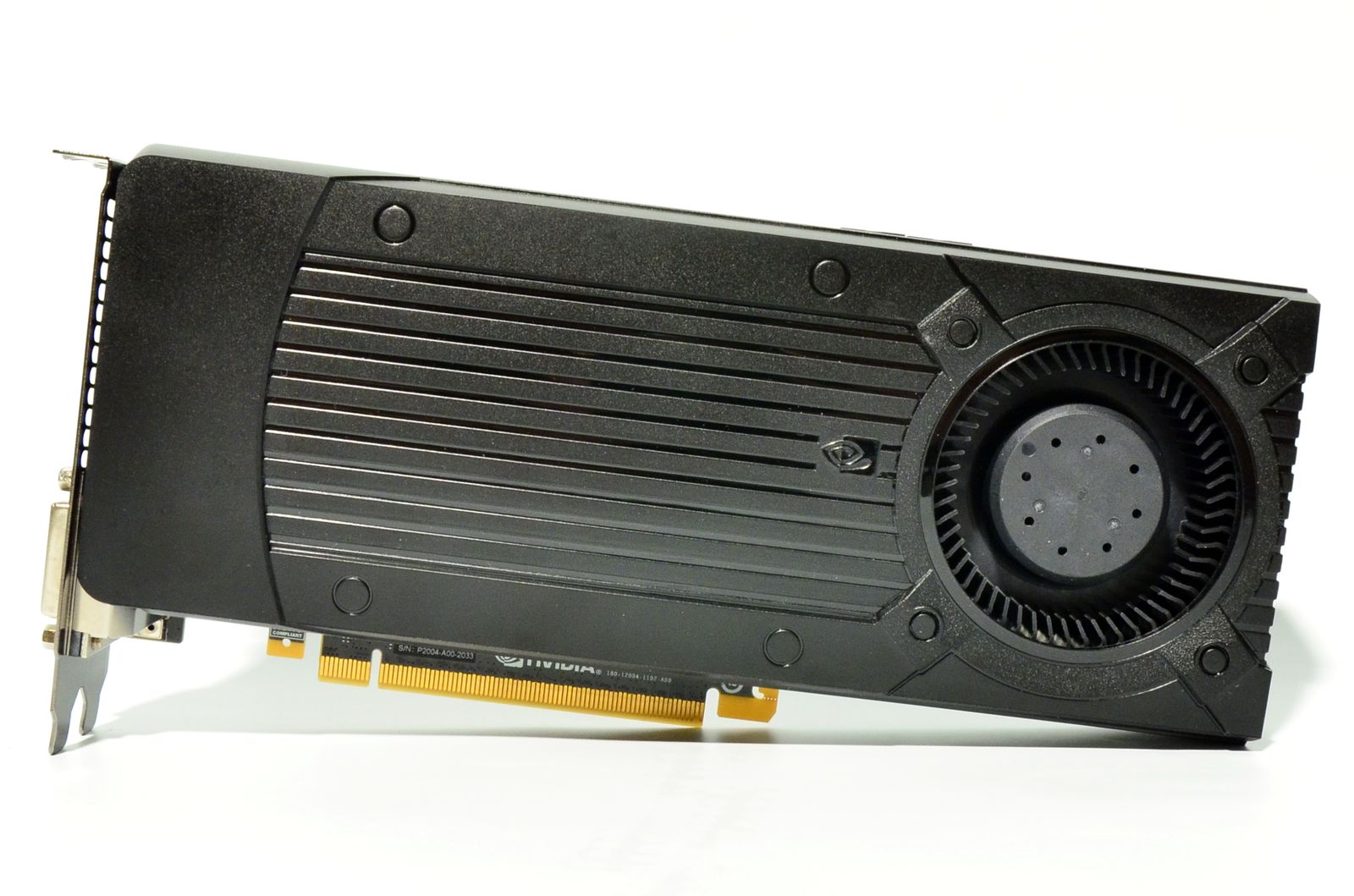

GTX 760 surprinde încă de la început prin greutatea redusă, în ciuda lungimii de 24cm şi design-ului dual slot. Carcasa din plastic negru fără prea mari artificii de design sugerează o reducere clară a costurilor de producţie. Odată întoarsă placa pe partea cealaltă, se elucidează şi misterul greutăţii reduse, întrucât PCB-ul are o lungime de numai 17.3cm.

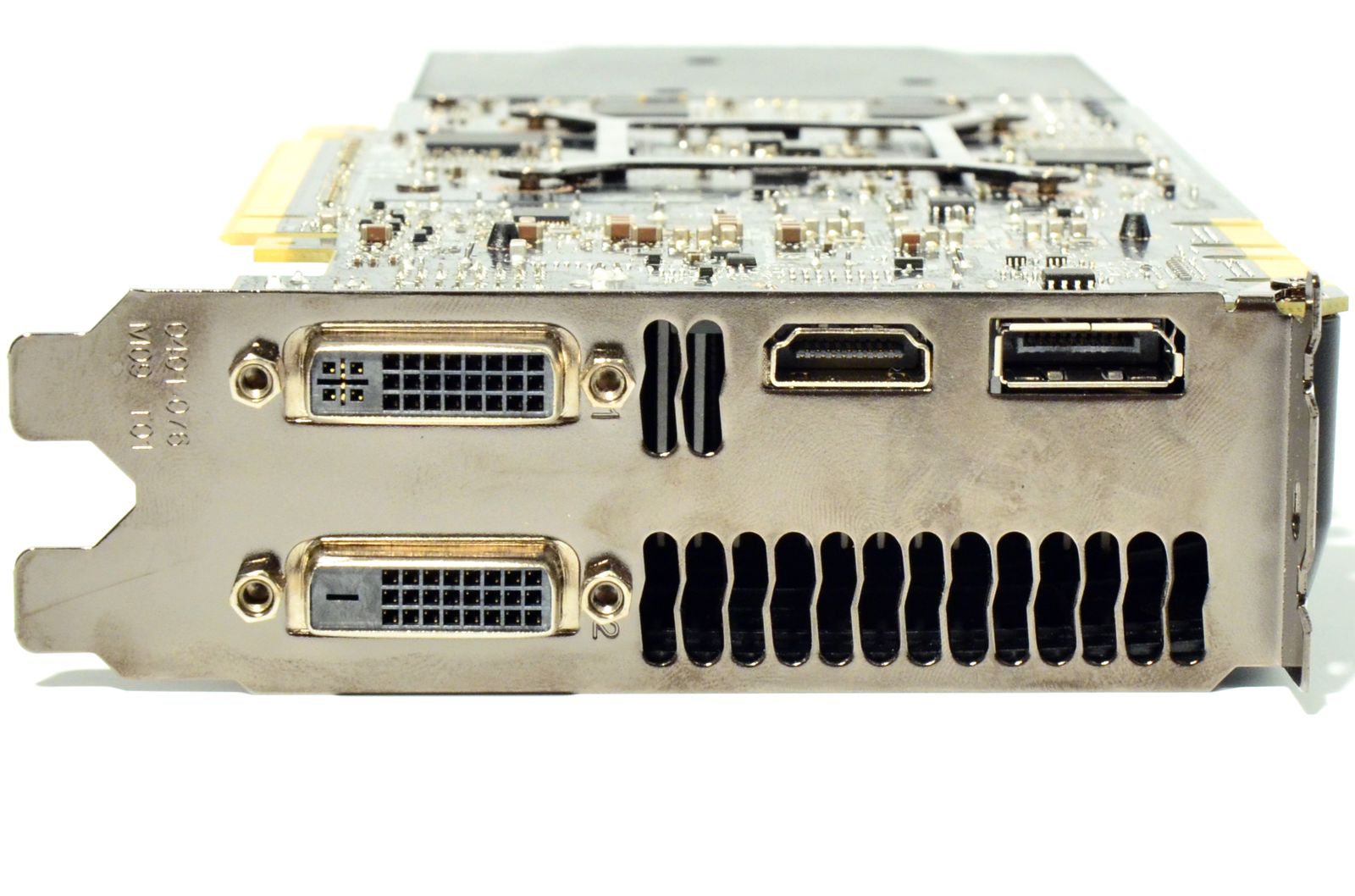

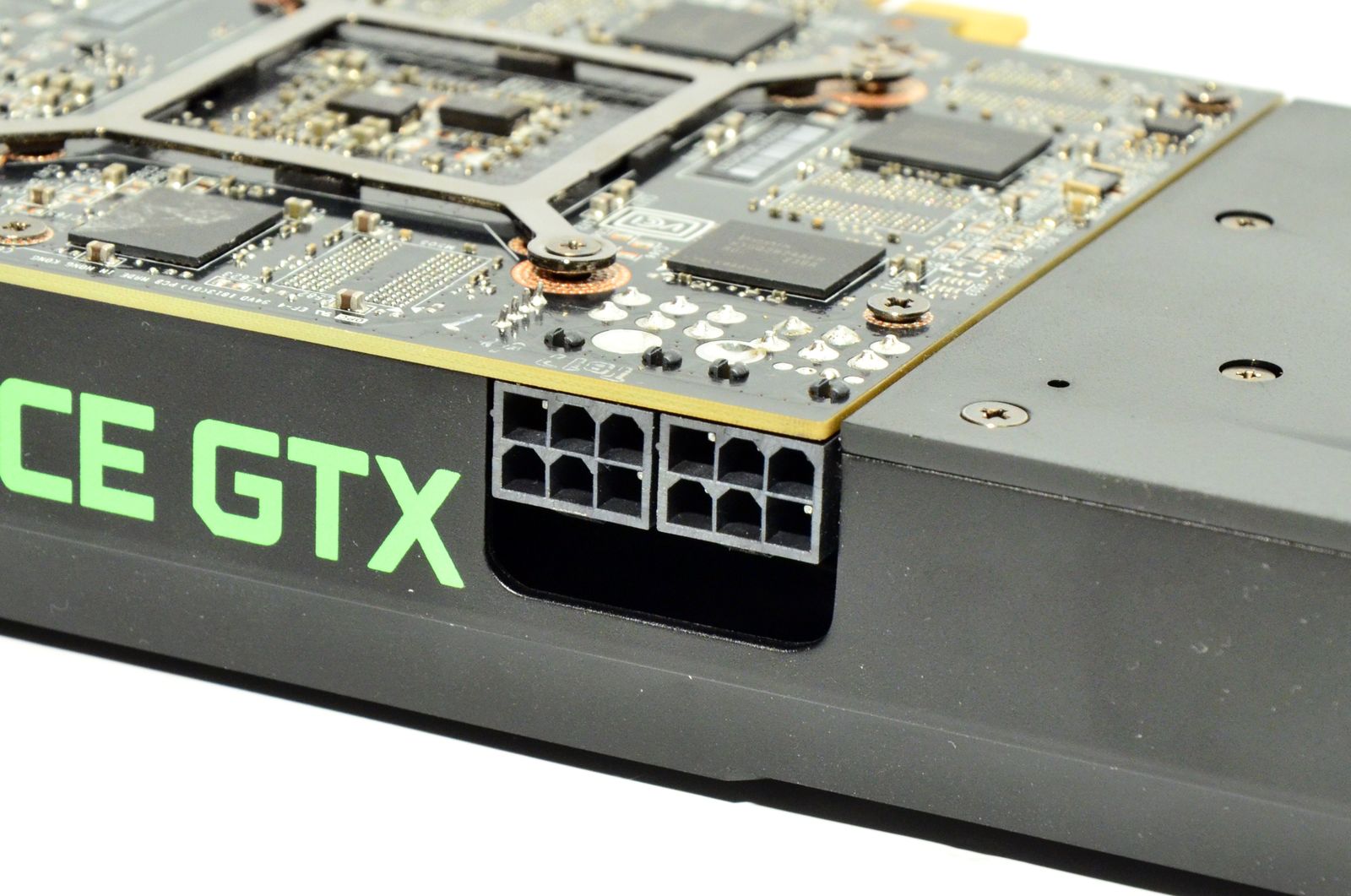

Bracket-ul dual slot conţine 2 conectori DVI (unul este DVI-I şi celălalt este DVI-D), un port HDMI şi un DisplayPort. Pentru alimentare, sunt folosiţi 2 conectori cu 6 pini, amplasaţi oarecum ciudat din cauza diferenţei de lungime dintre PCB şi carcasă.

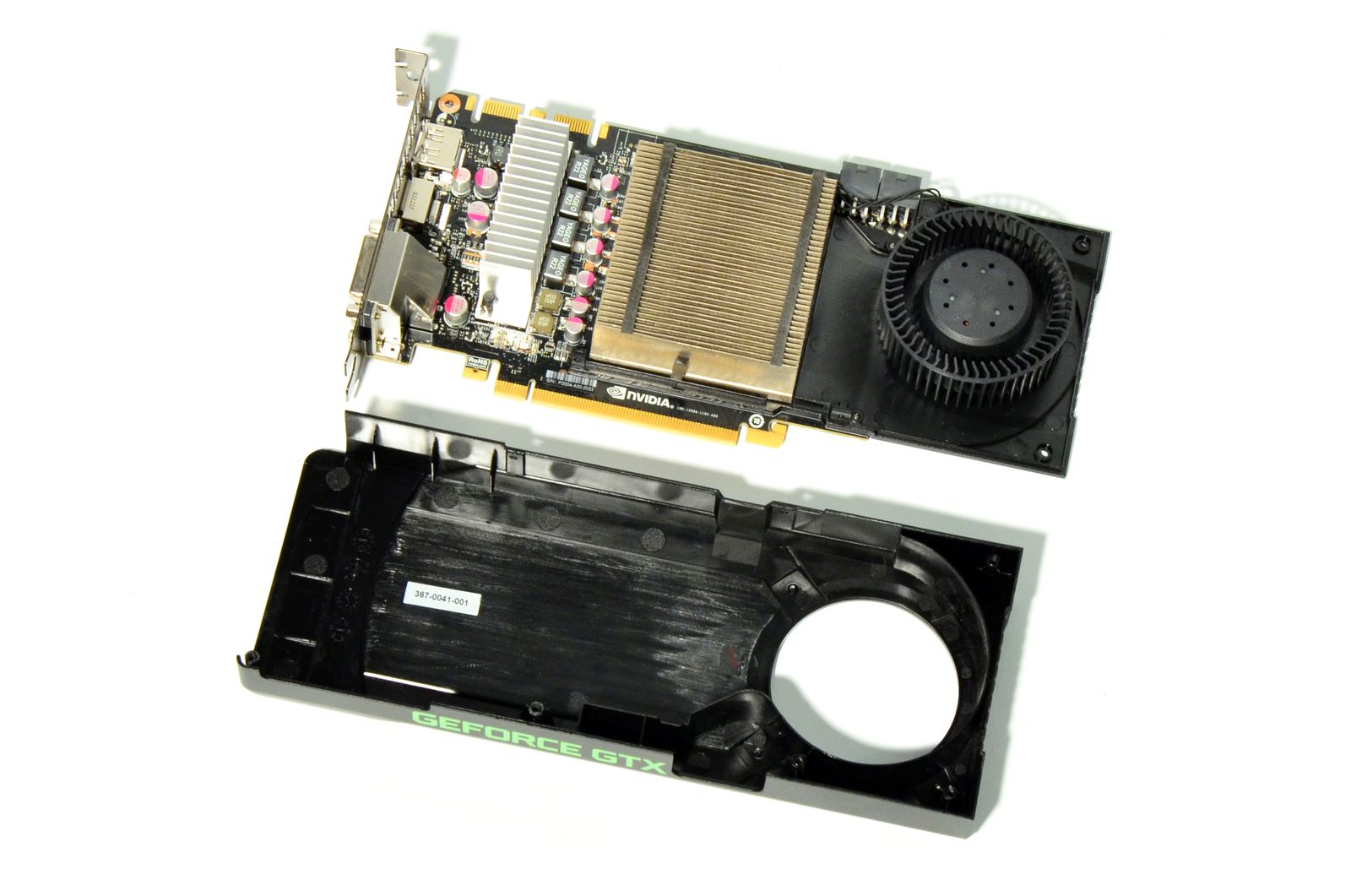

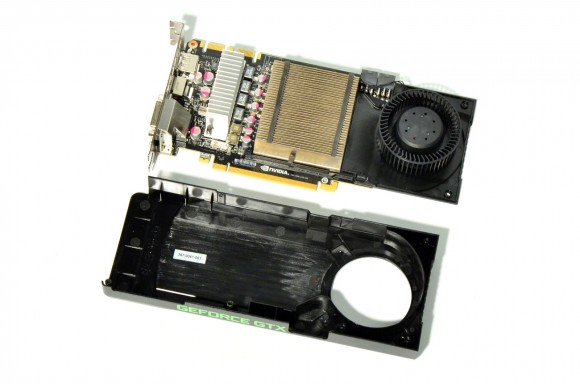

Pentru o curăţare uşoară de praf, carcasa din plastic poate fi îndepărtată prin înlăturarea a 6 şuruburi.

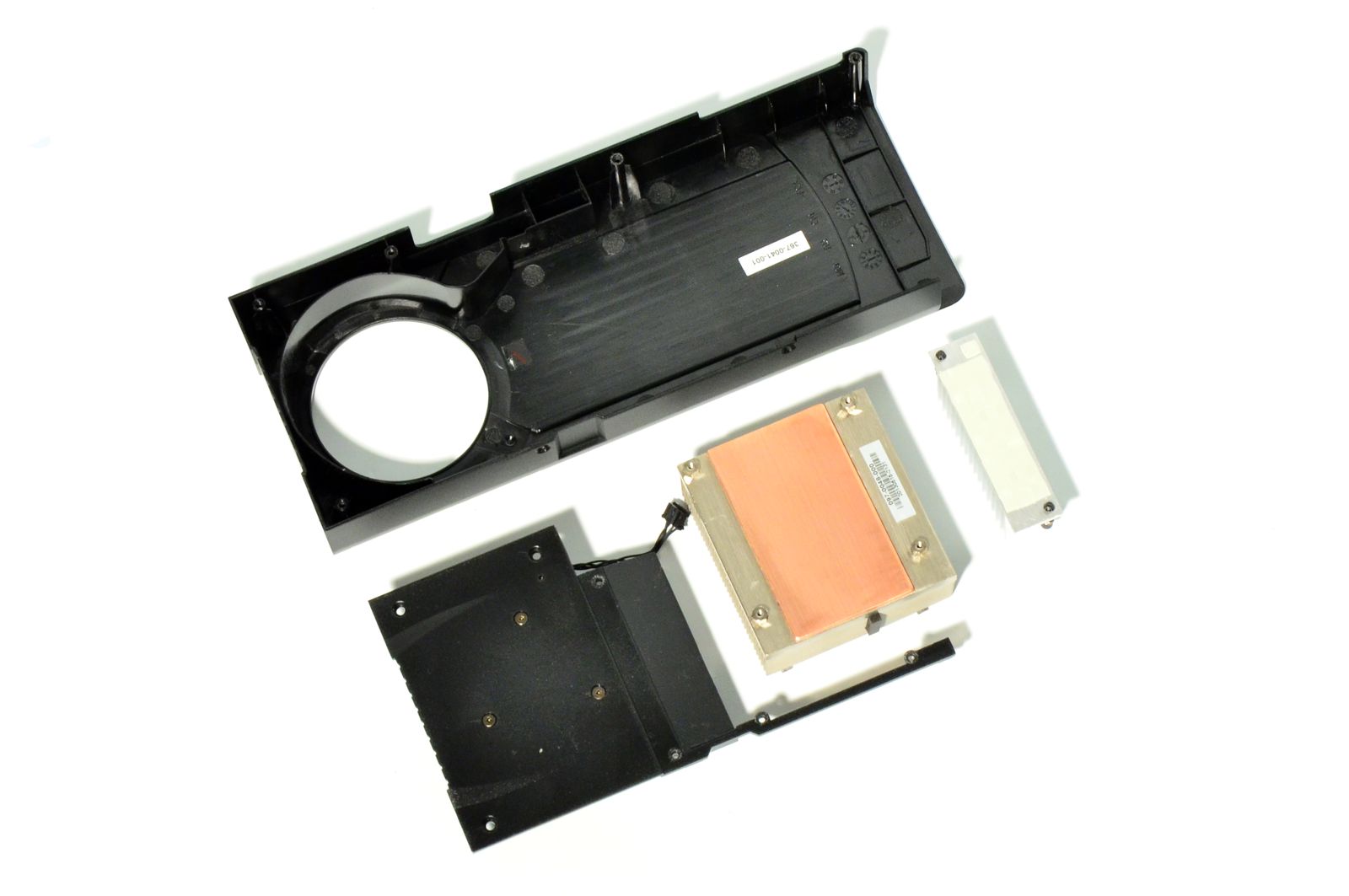

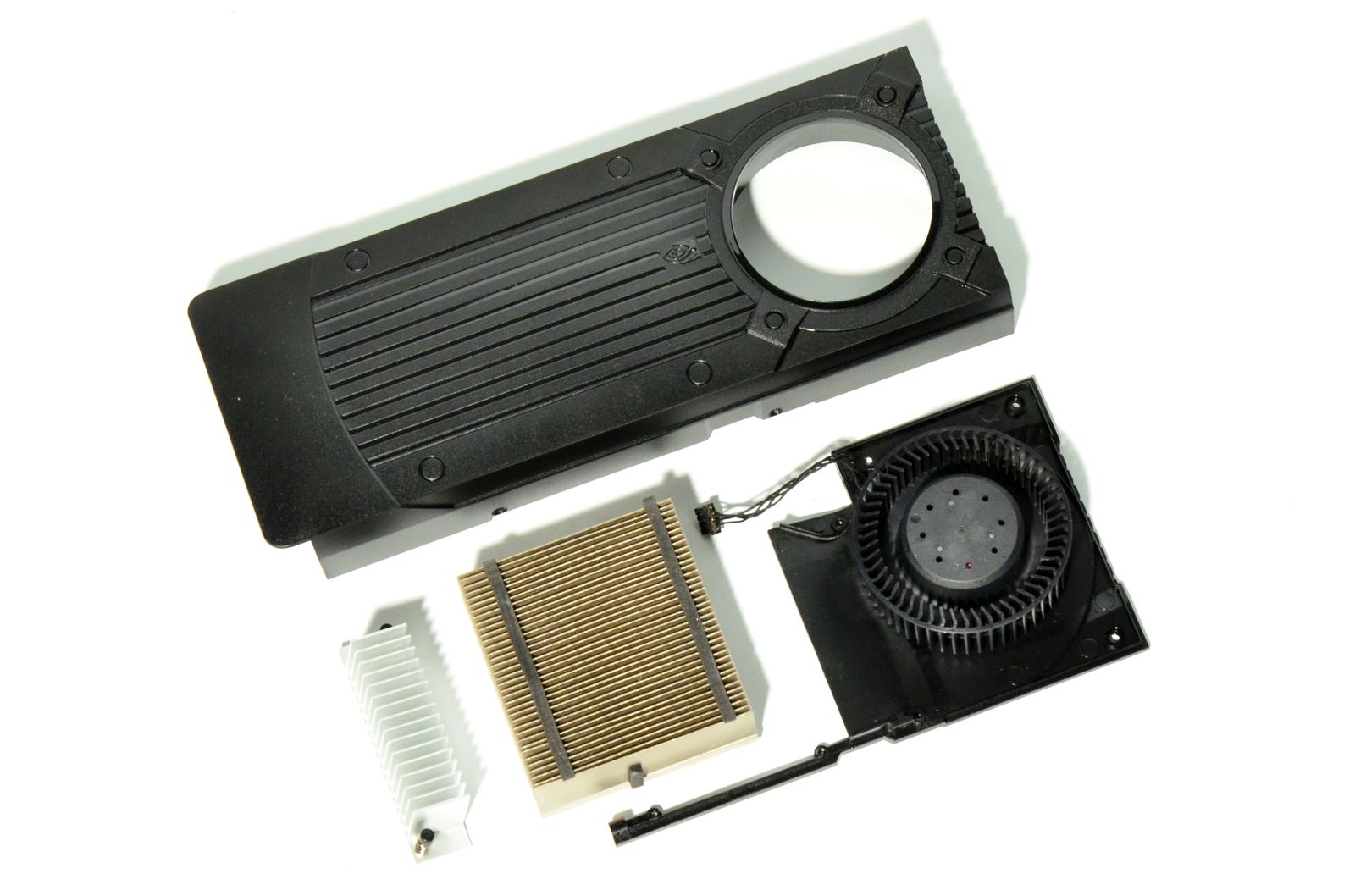

In sfârşit, putem observa mai atent şi soluţia de răcire folosită de NVIDIA pentru GTX 760, care pare încă de la început sub-dimensionată. Ea este formată dintr-un heatsink banal cu talpă din cupru pentru GPU şi un al doilea heatsink din aluminiu pentru VRM, iar fluxul de aer este asigurat de un ventilator centrifugal cu diametrul de 65mm.

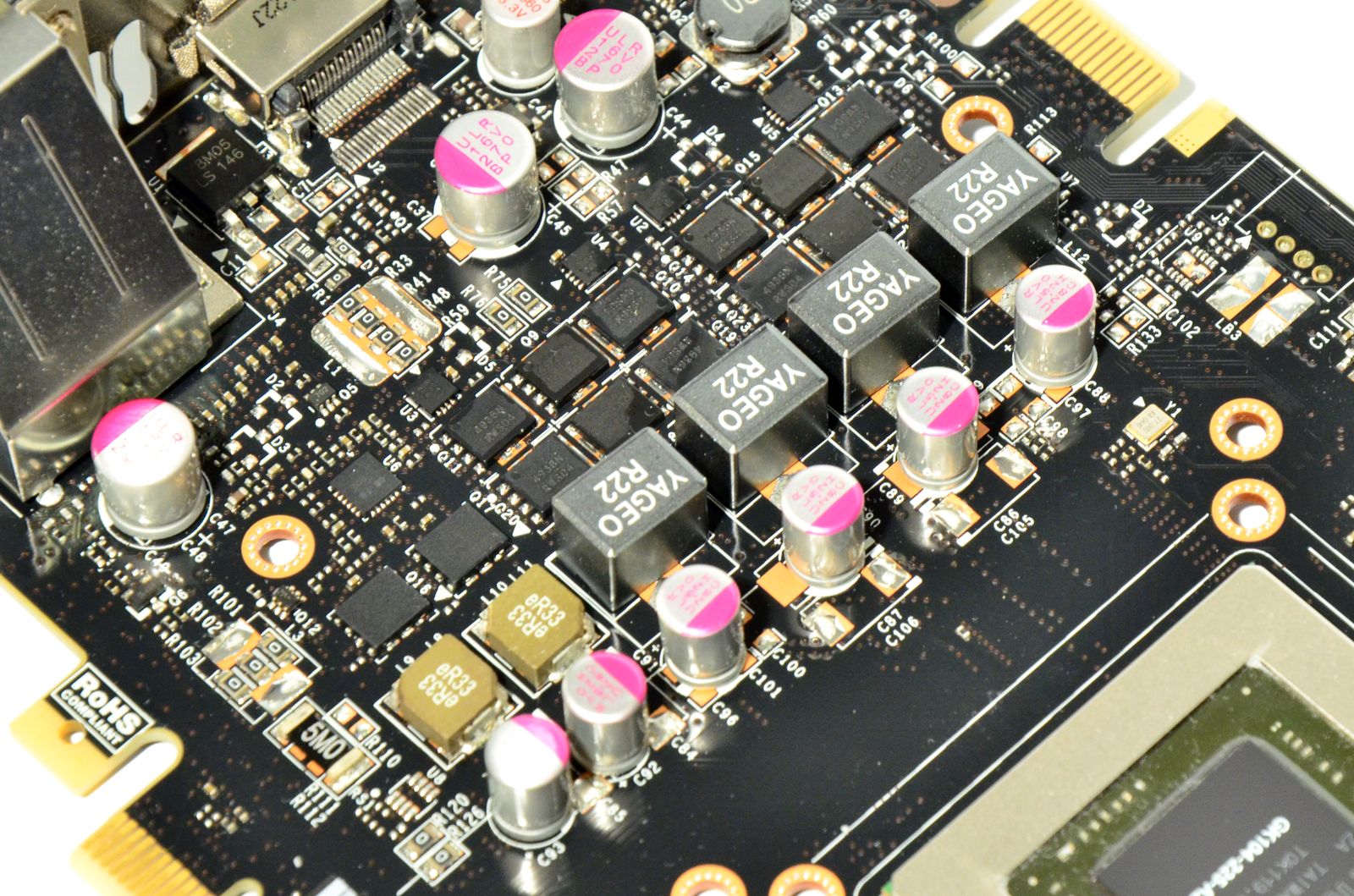

Şi am ajuns şi la VRM, care este după părerea mea rahitic şi ilustrează cel mai bine dorinţa NVIDIA de a reduce cât mai mult costurile de producţie pentru această placă.

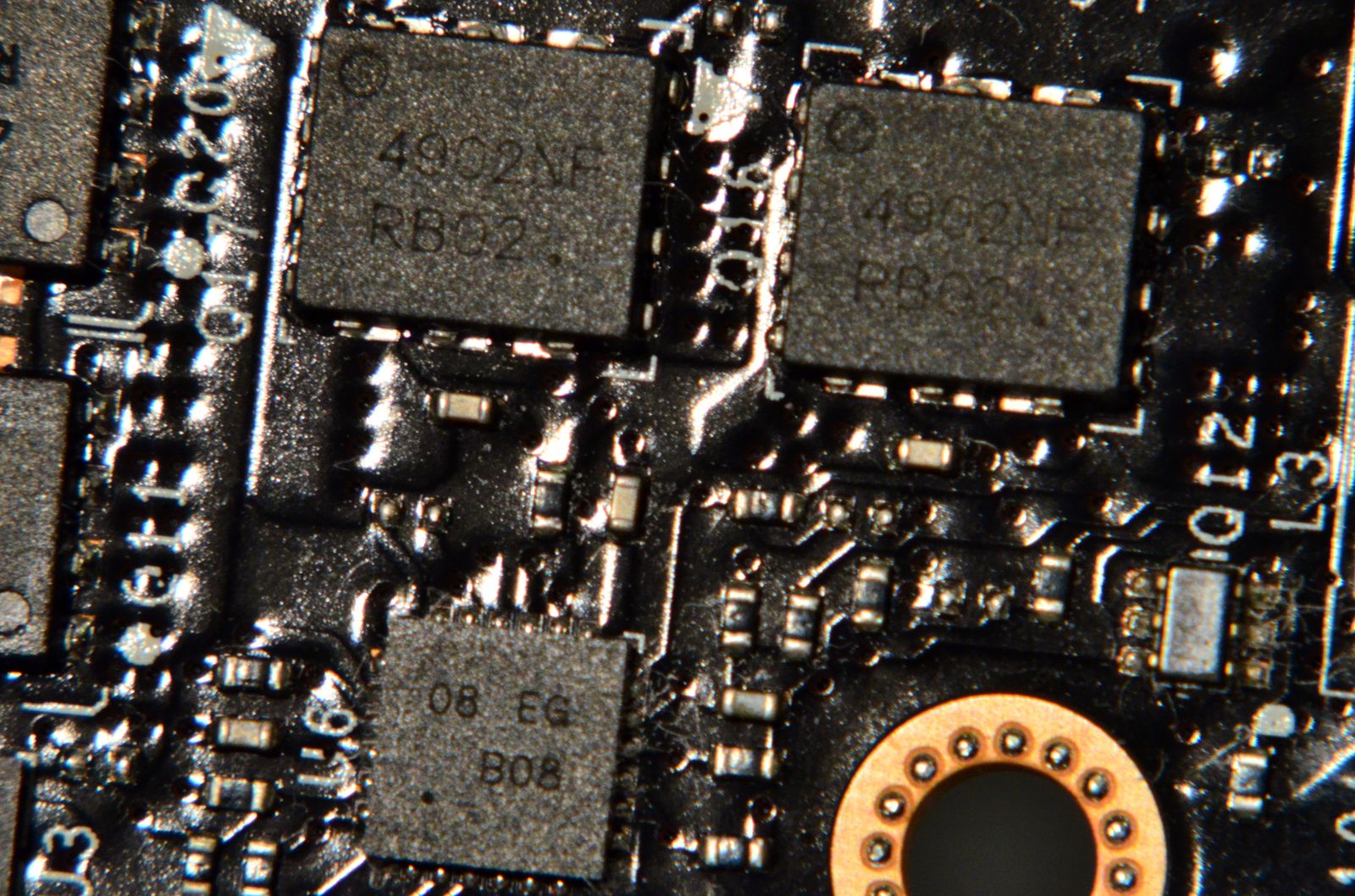

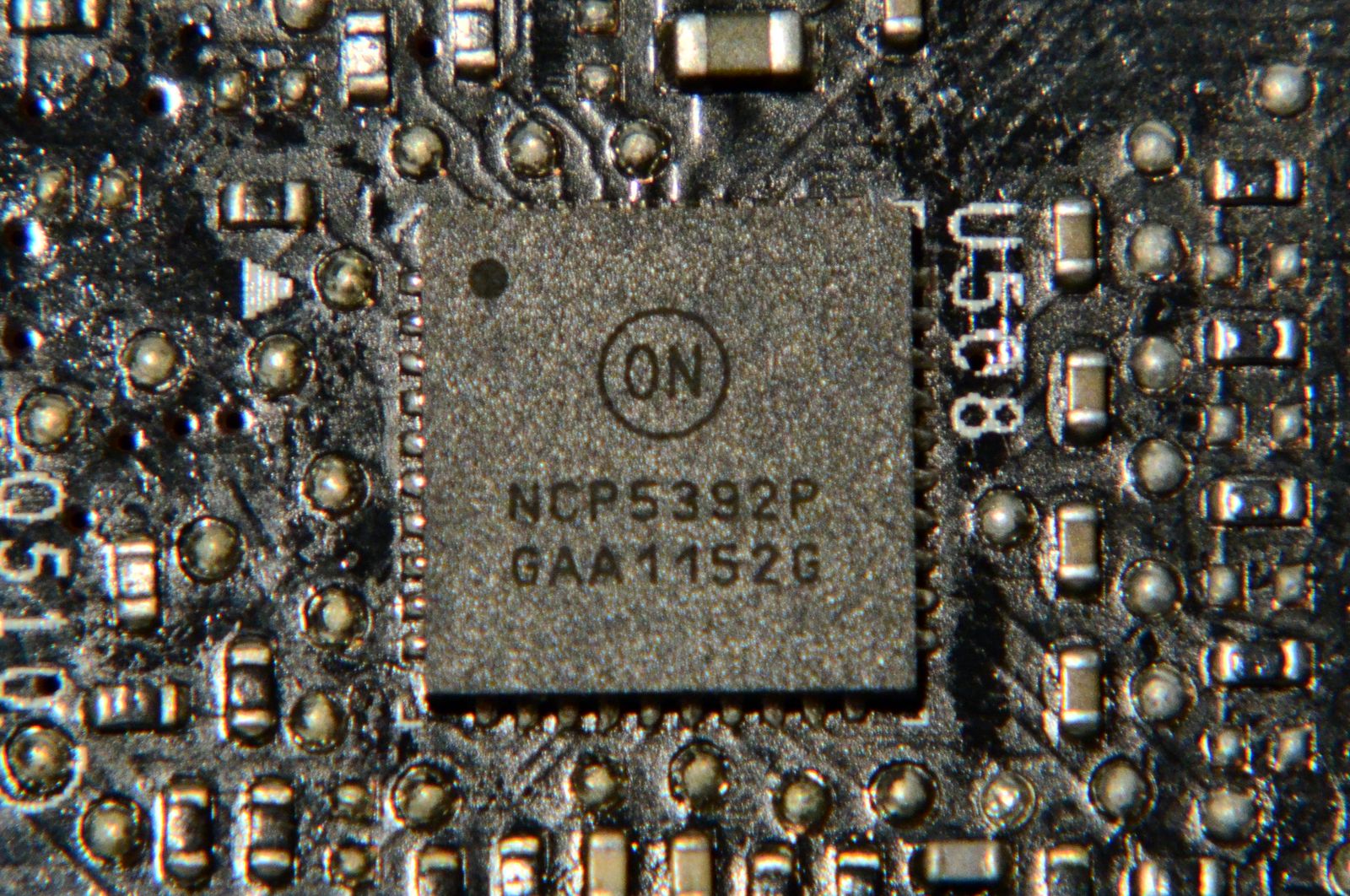

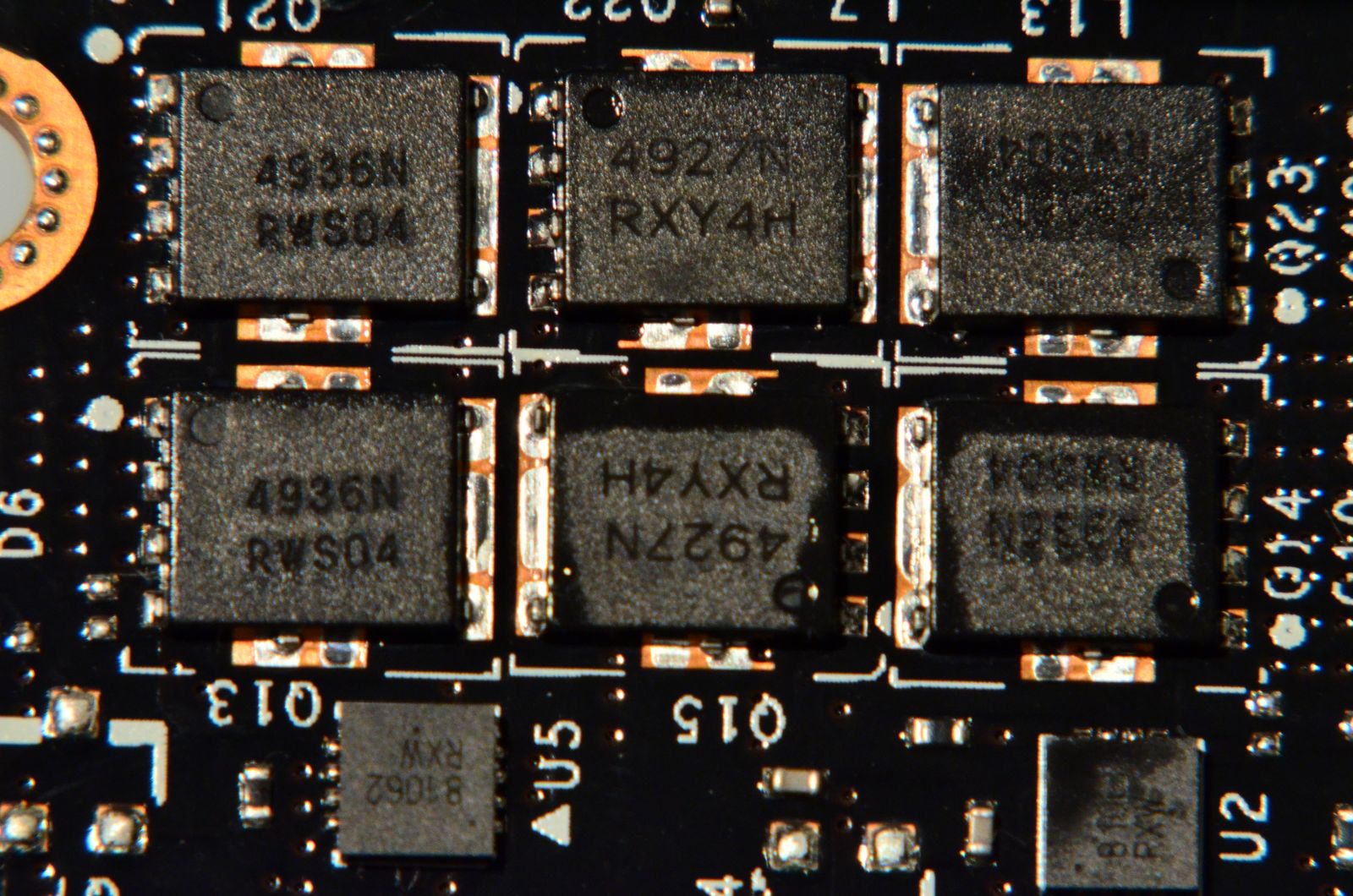

Cele 4 stagii pentru GPU folosesc câte 2 chip-uri MOSFET NTMFS4936N şi unul NTMFS4927N produse de ON Semiconductor, plus o bobină Yageo. Pentru alimentarea memoriei video, sunt folosite 2 chip-uri MOSFET NTMFD4902NF, produse tot de ON Semiconductor. În sfârşit, controller-ul VRM-ului, produs tot de ON Semiconductor, este un NCP5392P, amplasat pe spatele PCB-ului, alături de 4 chip-uri de memorie video.

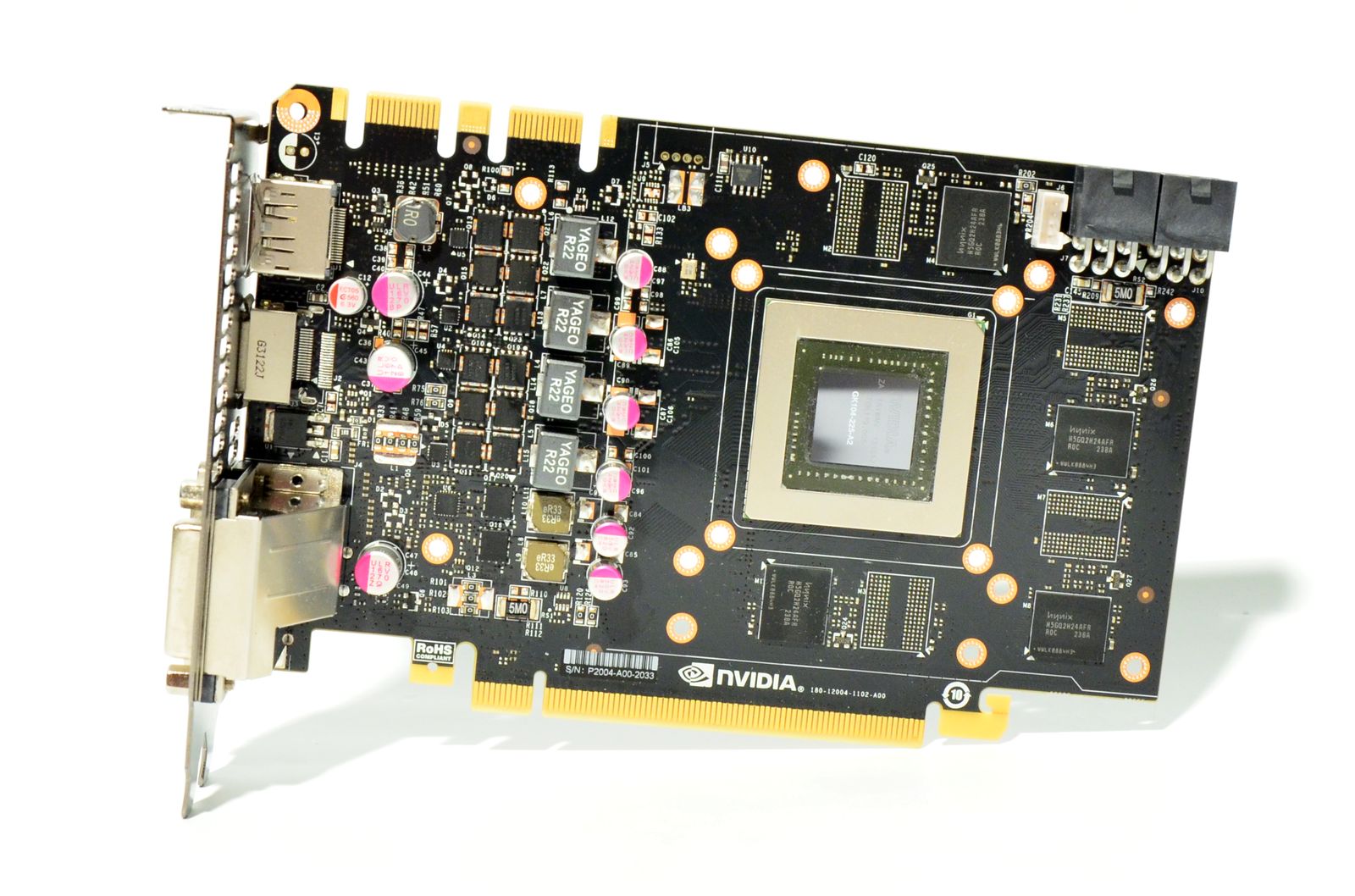

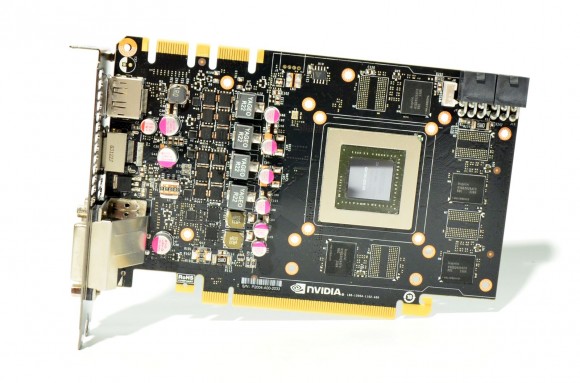

Celelalte 4 chip-uri de memorie video sunt amplasate pe faţă şi trebuie să recunosc că PCB-ul este surprinzător de aerisit pentru dimensiunile reduse pe care le are.

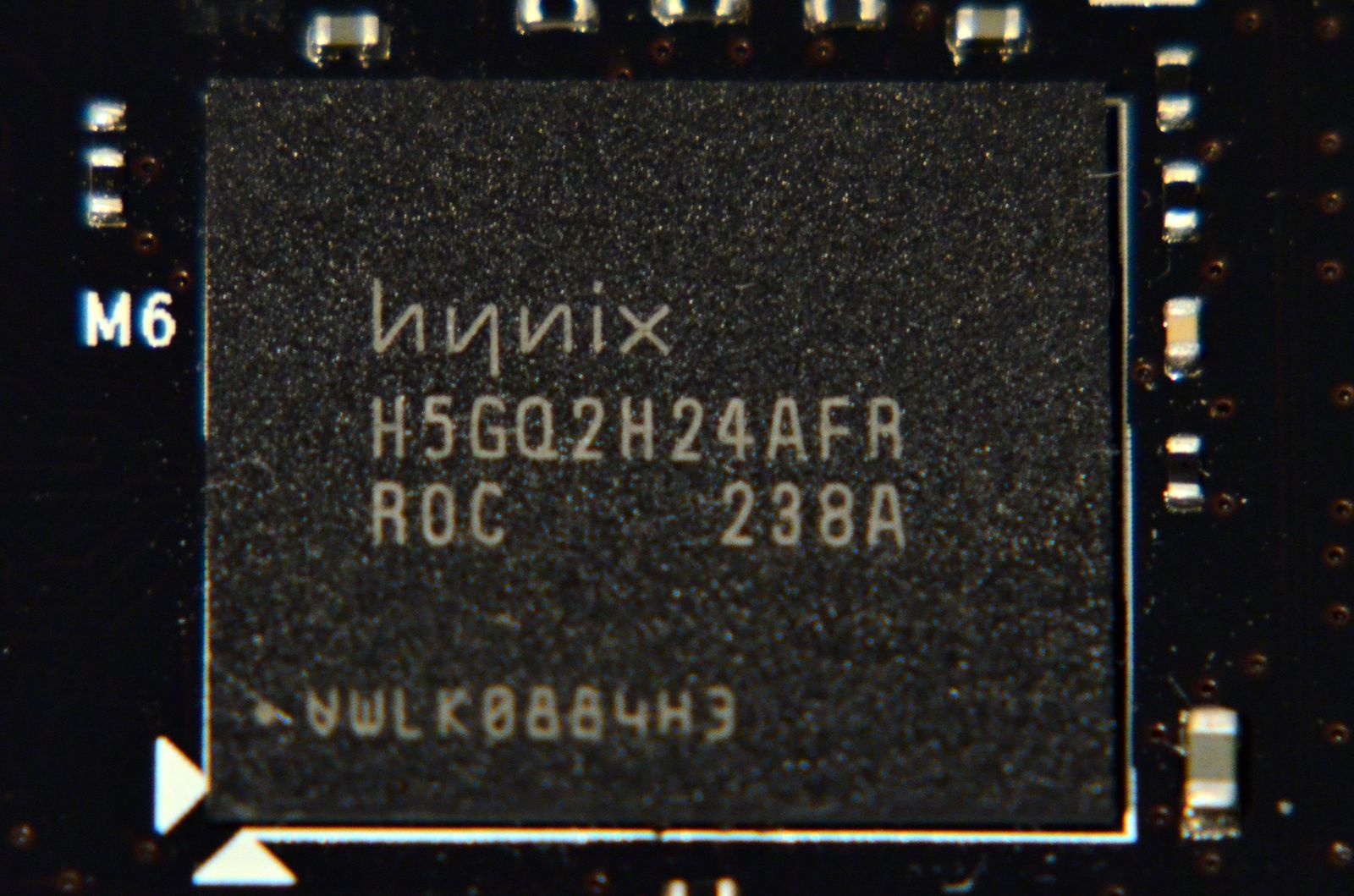

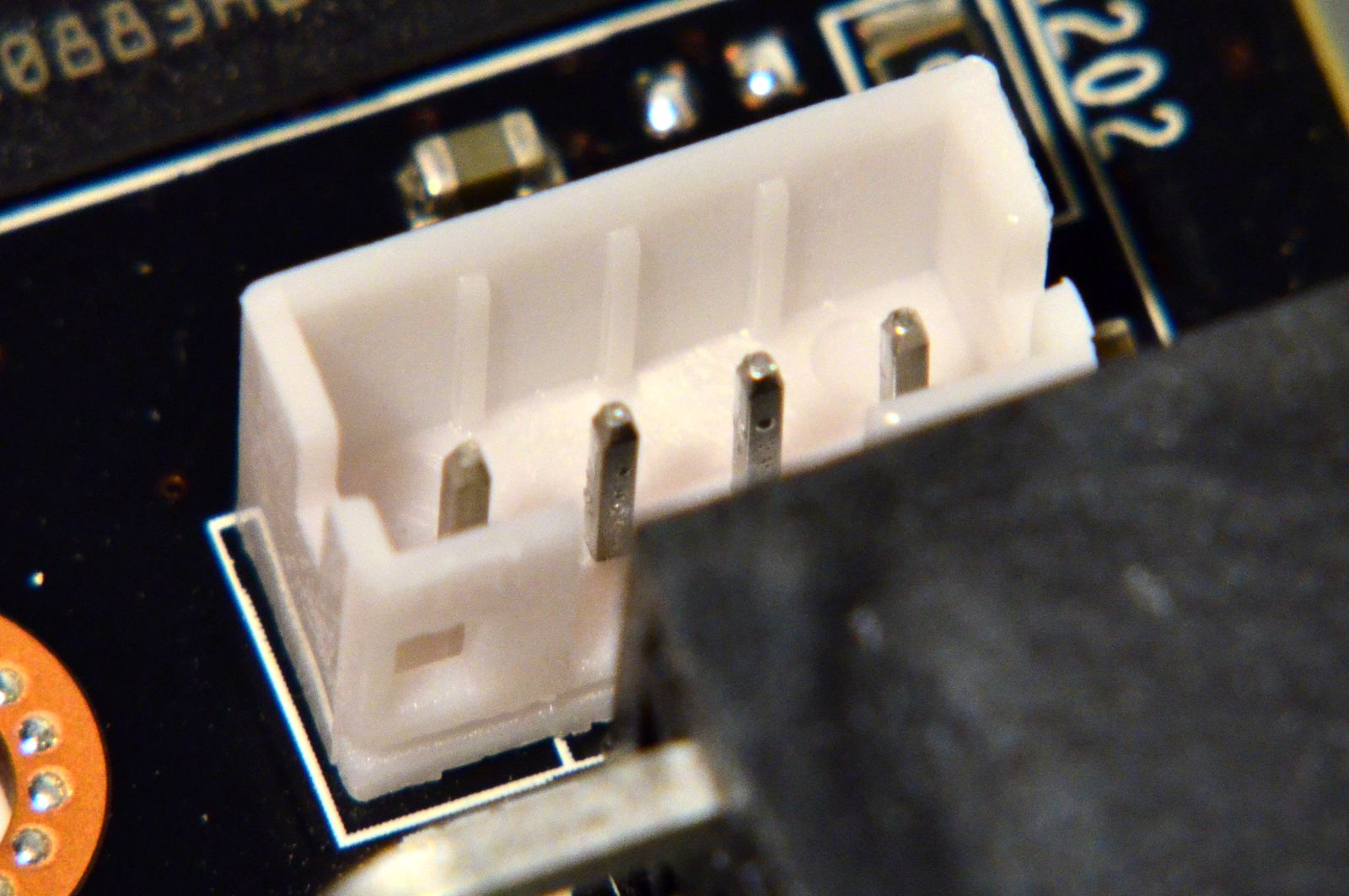

În sfârşit, mai trebuie să ştiţi că cele 8 chip-uri de memorie video GDDR5 sunt Hynix H5GQ2H24AFR-R0C, iar ventilatorul este alimentat prin intermediul unui conector cu 4 pini, ceea ce înseamnă că acesta poate fi controlat şi monitorizat fără probleme.
