Să întrăm totuşi şi în pâine şi să vedem cu ce avem de a face. După laudele pe care le-a primit GTX TITAN, era chiar de aşteptat ca NVIDIA să îl copieze şi pentru GTX 780. De fapt, aşa cum veţi vedea în continuare, GTX TITAN şi GTX 780 sunt identice, diferenţa fiind dată de înjumătăţirea chip-urilor de memorie.
După cum spuneam, avem de a face cu acelaşi design superb şi cu aceeaşi construcţie desăvârşită de care se bucură şi TITAN. Bracket-ul dual-slot este alcătuit din 2 porturi DVI (unul este DVI-I şi celălalt este DVI-D), un port HDMI şi unul DisplayPort, iar restul suprafeţei rămase a fost transformată în fante de evacuare a aerului cald. Pentru alimentare, sunt folosiţi 2 conectori – unul cu 6 pini şi al doilea cu 8 pini.
Muchia superioară este prevăzută cu logo-ul GeForce GTX, prevăzut cu iluminare controlabilă prin intermediul aplicaţiei EVGA LED Controller.
Din cauza construcţiei trainice, demontarea lui GTX 780 este un procedeu minuţios şi necesită mai multe tipuri de şurubelniţe deoarece producătorul a folosit la asamblare un număr mare de şuruburi de diferite modele, predominând însă cele Torx. Ca să înţelegeţi despre ce vorbesc, aflaţi că pentru a înlătura cooler-ul de pe placă trebuie să deşurubaţi nu mai puţin de 22 şuruburi, urmând alte şuruburi dacă vreţi să ajungeţi la heatsink-ul principal.

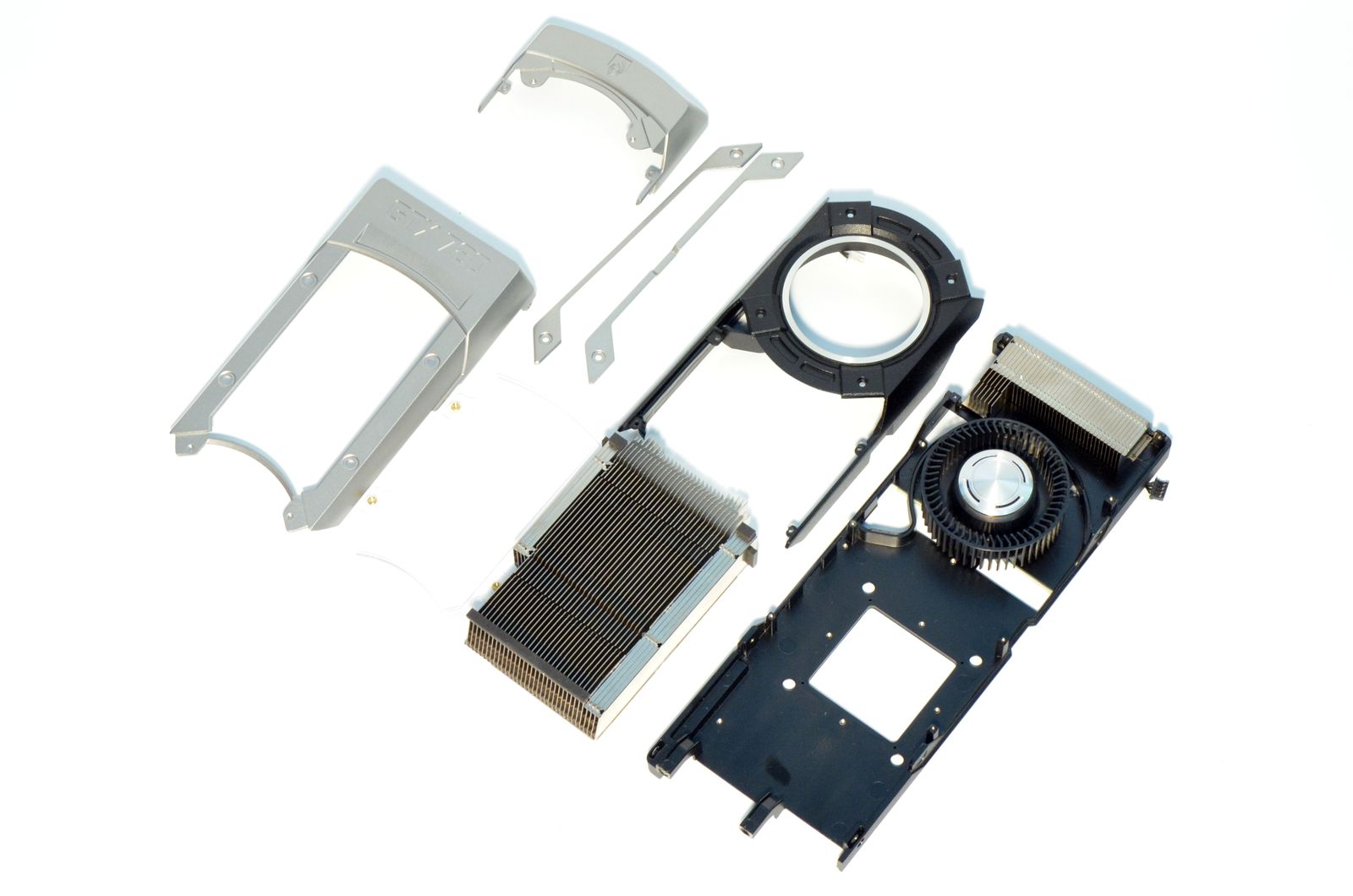

Ca alcătuire, cooler-ul nu diferă de cel folosit pentru GTX TITAN. Aşadar, avem de a face cu o ramă din magneziu prevăzută cu un heatsink ce preia căldura produsă de chip-urile de memorie şi VRM, un heatsink cu Vapor Chamber ce răceşte nucleul grafic, un ventilator centrifugal de 65mm şi câteva elemente din aluminiu ce alcătuiesc carcasa plăcii video, plus un element din plexiglas ce permite vizionarea heatsink-ului cu Vapor Chamber.
După cum spuneam mai devreme, partea frontală a PCB-ului este identică cu cea a PCB-ului folosit de GTX TITAN.
Avem aşadar un VRM format din 6 stagii pentru nucleul grafic, plus alte 2 pentru memoria video.
Este folosită tehnologia DrMos, aşa că etajele aferente nucleului grafic folosesc chip-uri FDMF6823A produse de Fairchild Semiconductor, iar cele aferente chip-urilor de memorie folosesc chip-uri NTMFD4901NF produse de ON Semiconductor.
Controller-ul VRM-ului este NCP4206, produs şi el tot de ON Semiconductor, iar monitorizarea consumului este realizată de un controller INA3221 produs de Texas Instruments.

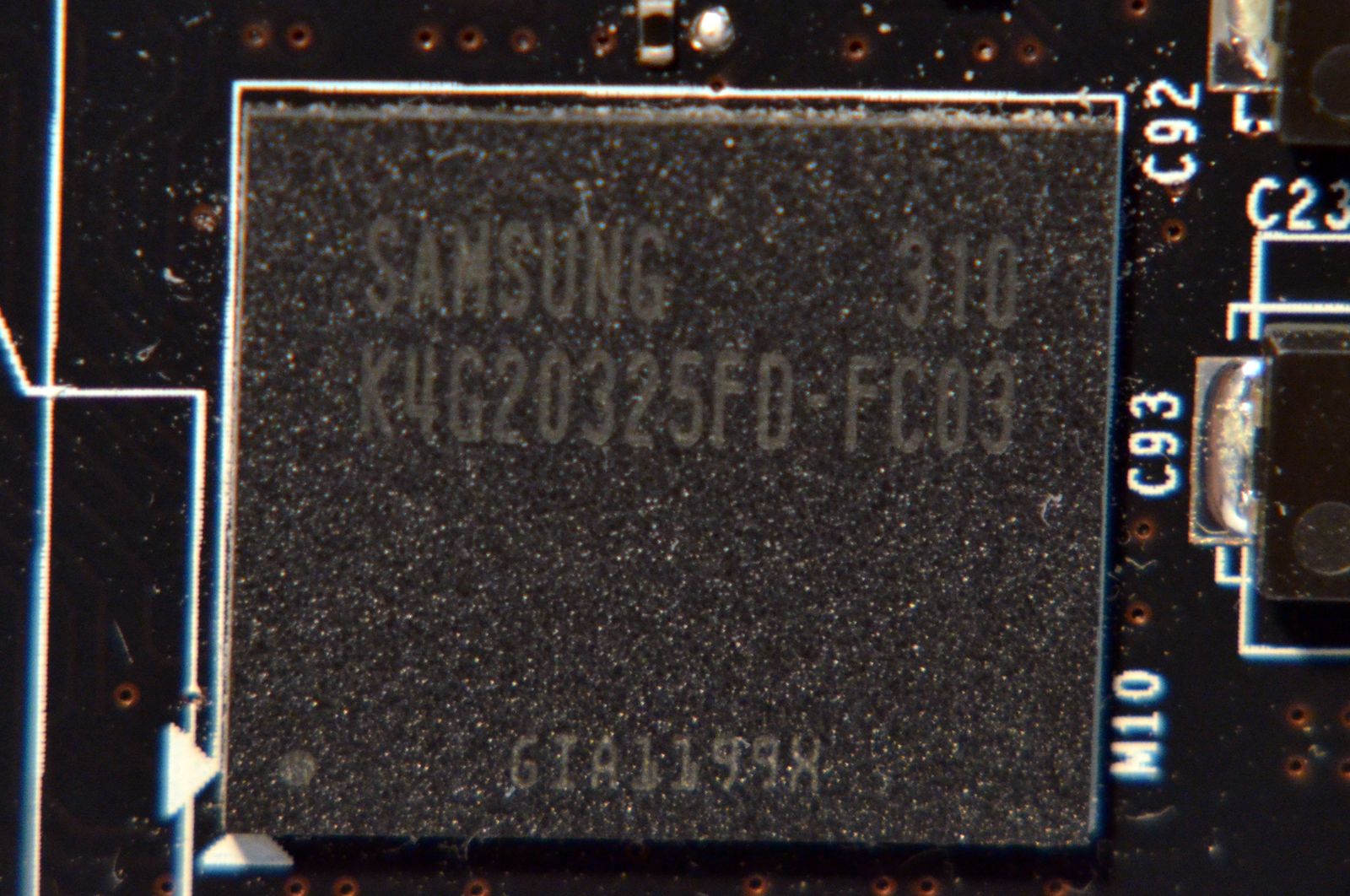

La fel ca în cazul lui GTX TITAN, chipset-ul GK110 nu este prevăzut cu heatspreader. Cele 12 chip-uri de memorie video GDDR5 sunt Samsung K4G20325FD-FC03.
În sfârşit, trebuie să mai ştiţi că PCB-ul mai prezintă 2 conectori de alimentare – unul cu 2 pini pentru iluminarea logo-ului şi al doilea cu 4 pini pentru ventilator.
