Palit GTX 650 Ti BOOST OC 2GB demonstrează că aparenţele pot fi înşelătoare

Ambalajul în care este livrată placa video este unul simplu şi aş adăuga chiar plictisitor, dar care iese în evidenţă mulţumită culorii deschise.

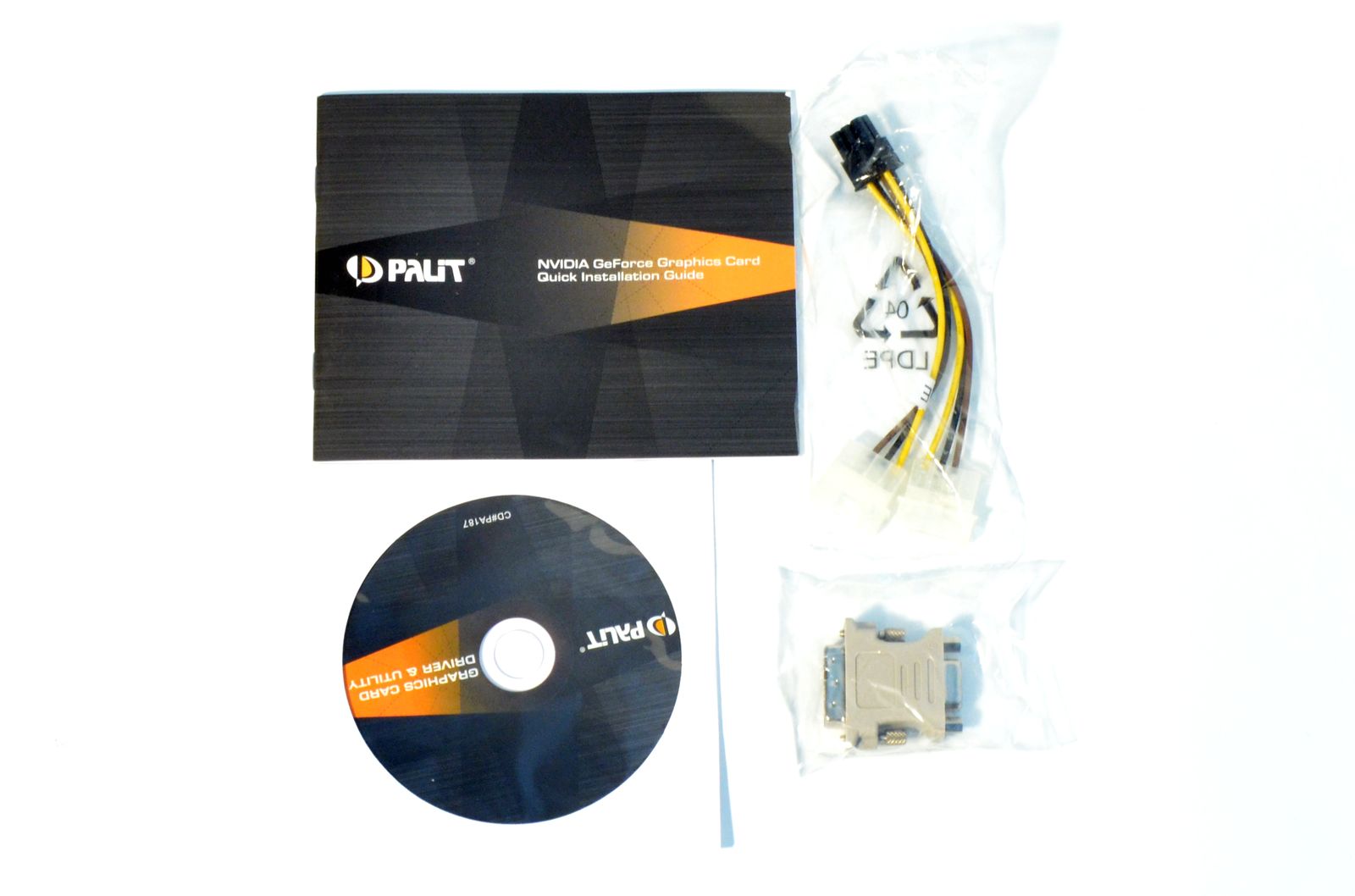

În interior, găsim un ghid de instalare, un disc optic cu drivere şi aplicaţii, un convertor de semnal video de la DVI la D-Sub şi un adaptor de alimentare de la 2 conectori de tip MOLEX la 1 conector cu 6 pini.

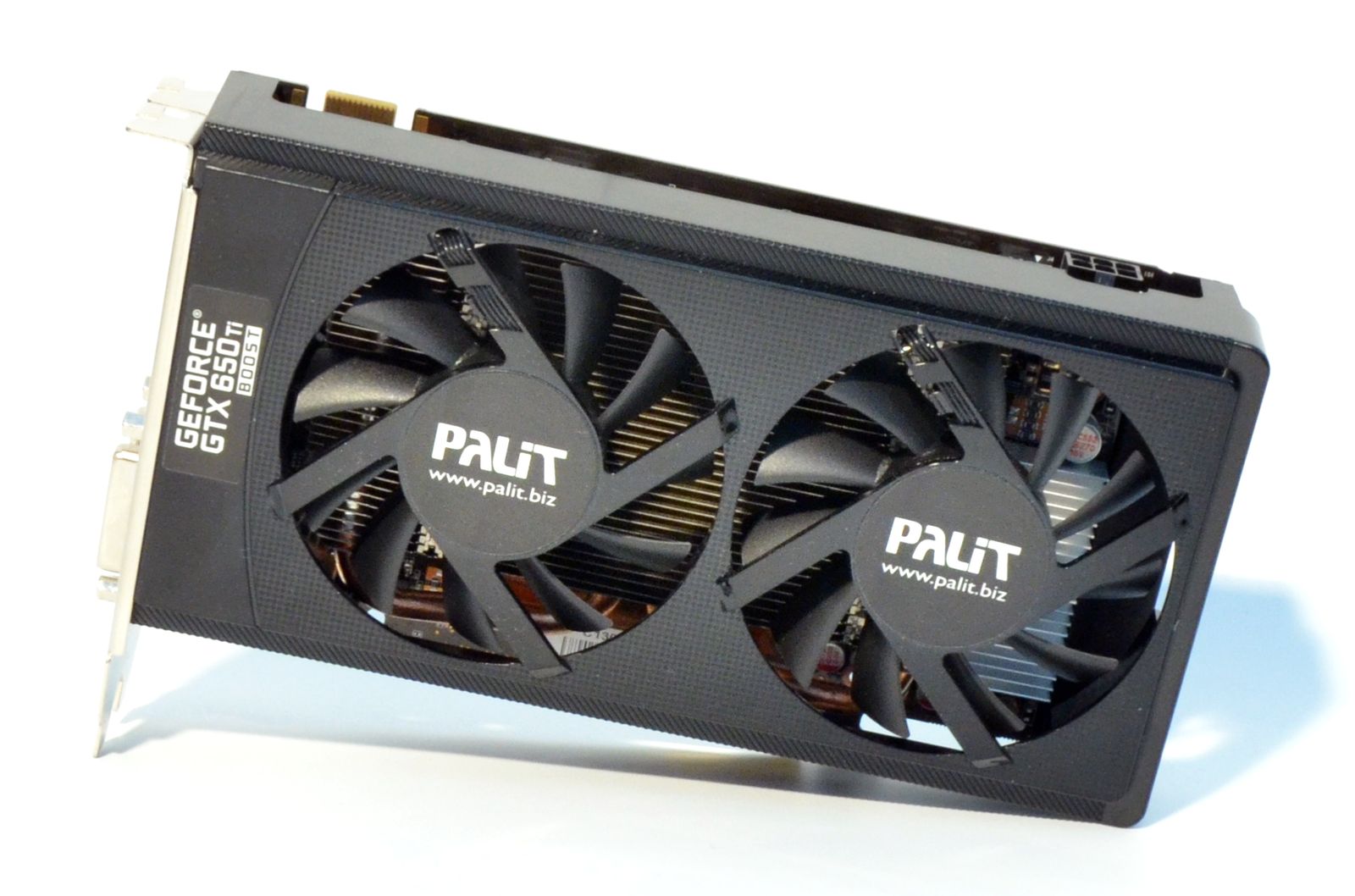

Palit GTX 650 Ti BOOST OC 2GB are un design modest, ceea ce sugerează la prima vedere un produs accesibil, de la care nu ar trebui să avem prea mari pretenţii.

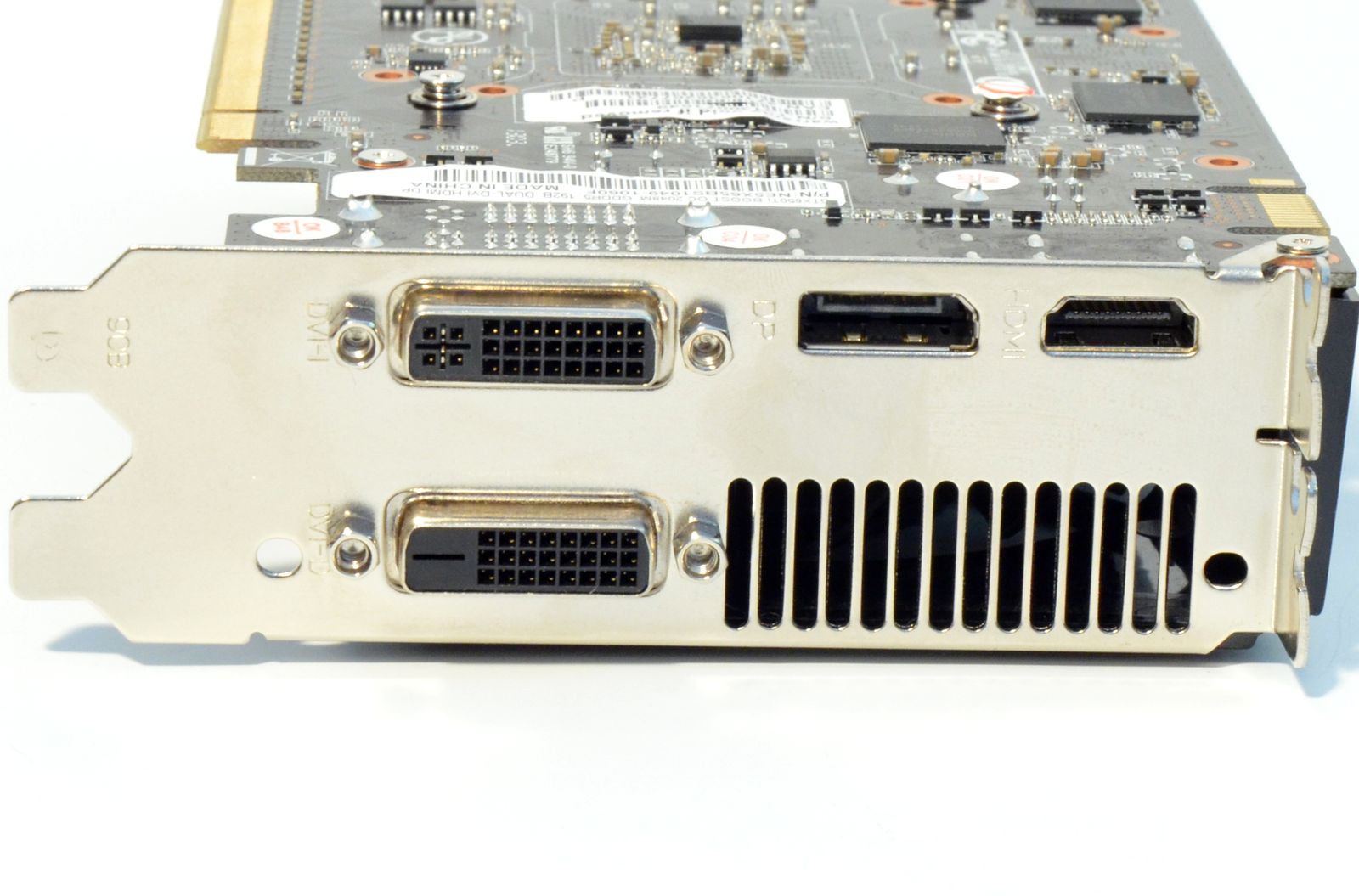

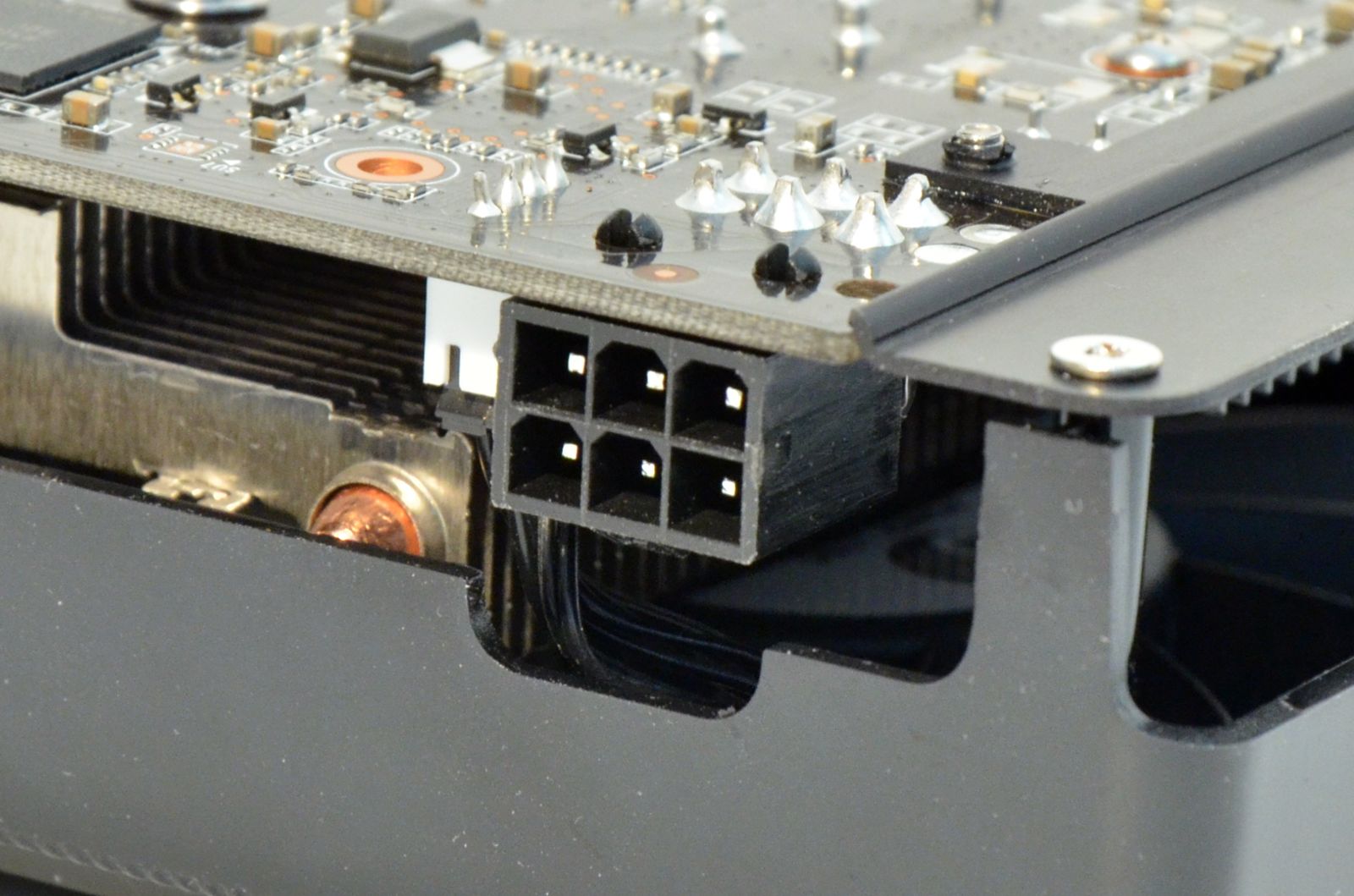

Bracket-ul dual-slot dispune de 2 conectori DVI (unul este DVI-I şi celălalt este DVI-D), un port HDMI şi un DisplayPort. Pentru alimentarea cu energie, este folosit un conector cu 6 pini amplasat pe muchia laterală a plăcii.

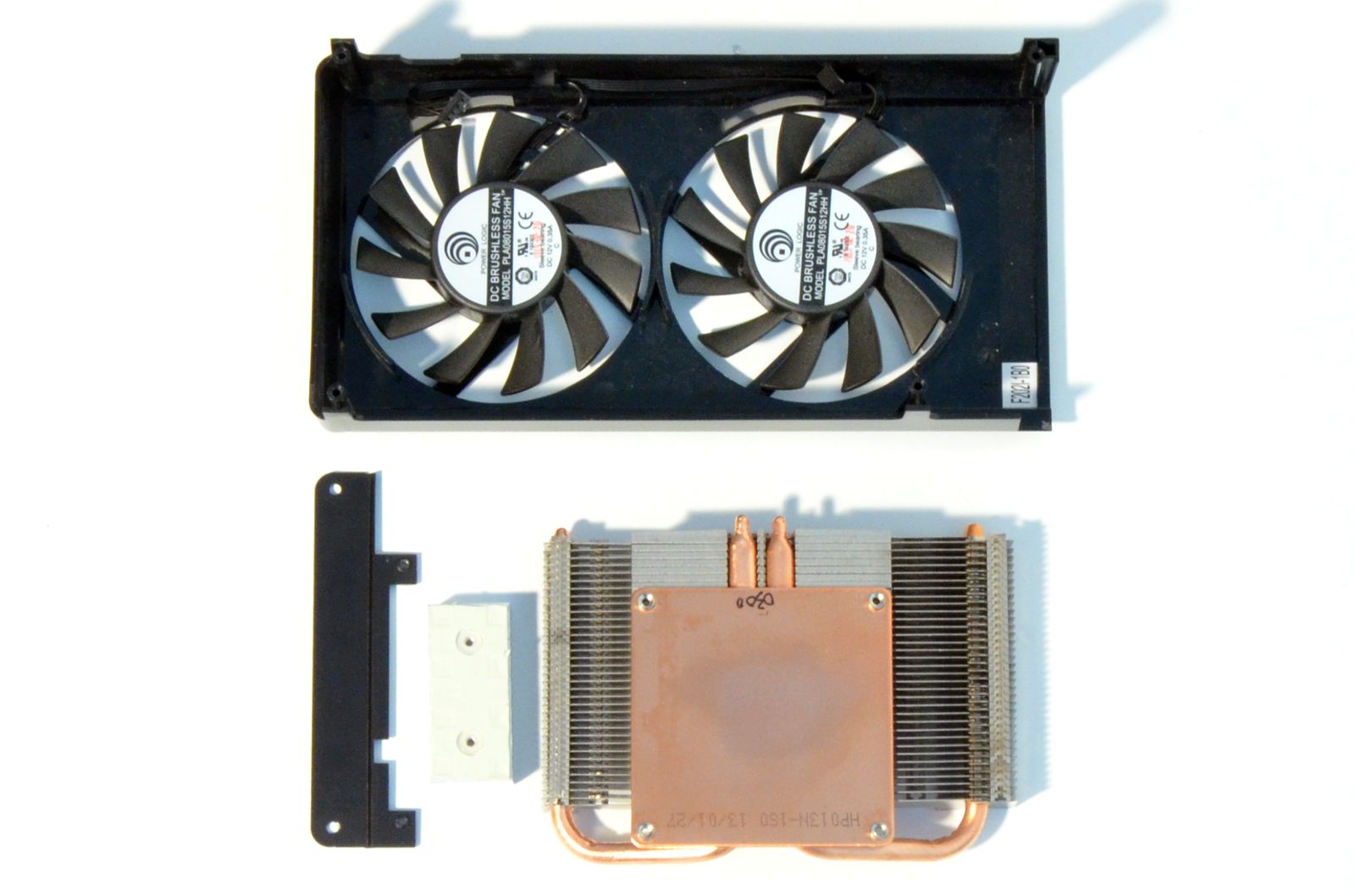

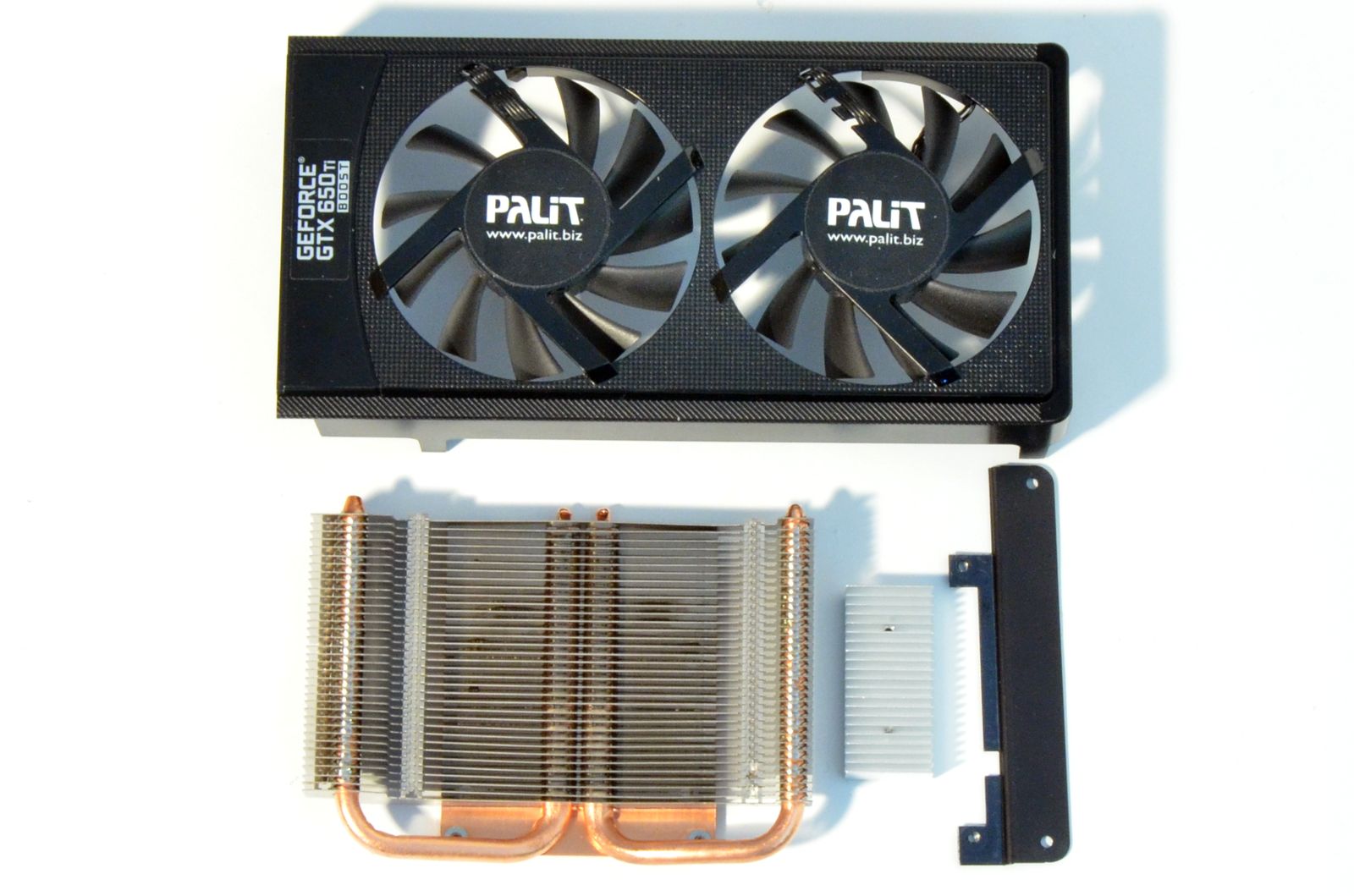

După demontare, se poate observa mai bine că soluţia de răcire ce ocupă 2 slot-uri are la bază un heatsink ceva mai mic decât mă aşteptam. Acesta este confecţionat din aluminiu, are talpă din cupru şi este prevăzut cu 2 heatpipe-uri de 6mm. Un al doilea heatsink, tot din aluminiu, dar de dimensiuni mult mai mici, este folosit pentru a prelua căldura produsă de VRM. În sfârşit, fluxul de aer este asigurat de 2 ventilatoare de 80mm fixate de o ramă din plastic. Această ramă din plastic este mai mare decât PCB-ul plăcii, depăşind lungimea acestuia cu 2cm. De aceea, producătorul a fost nevoit să prelungească PCB-ul o suprafaţă metalică ce ar putea avea şi un mic rol de heatspreader.

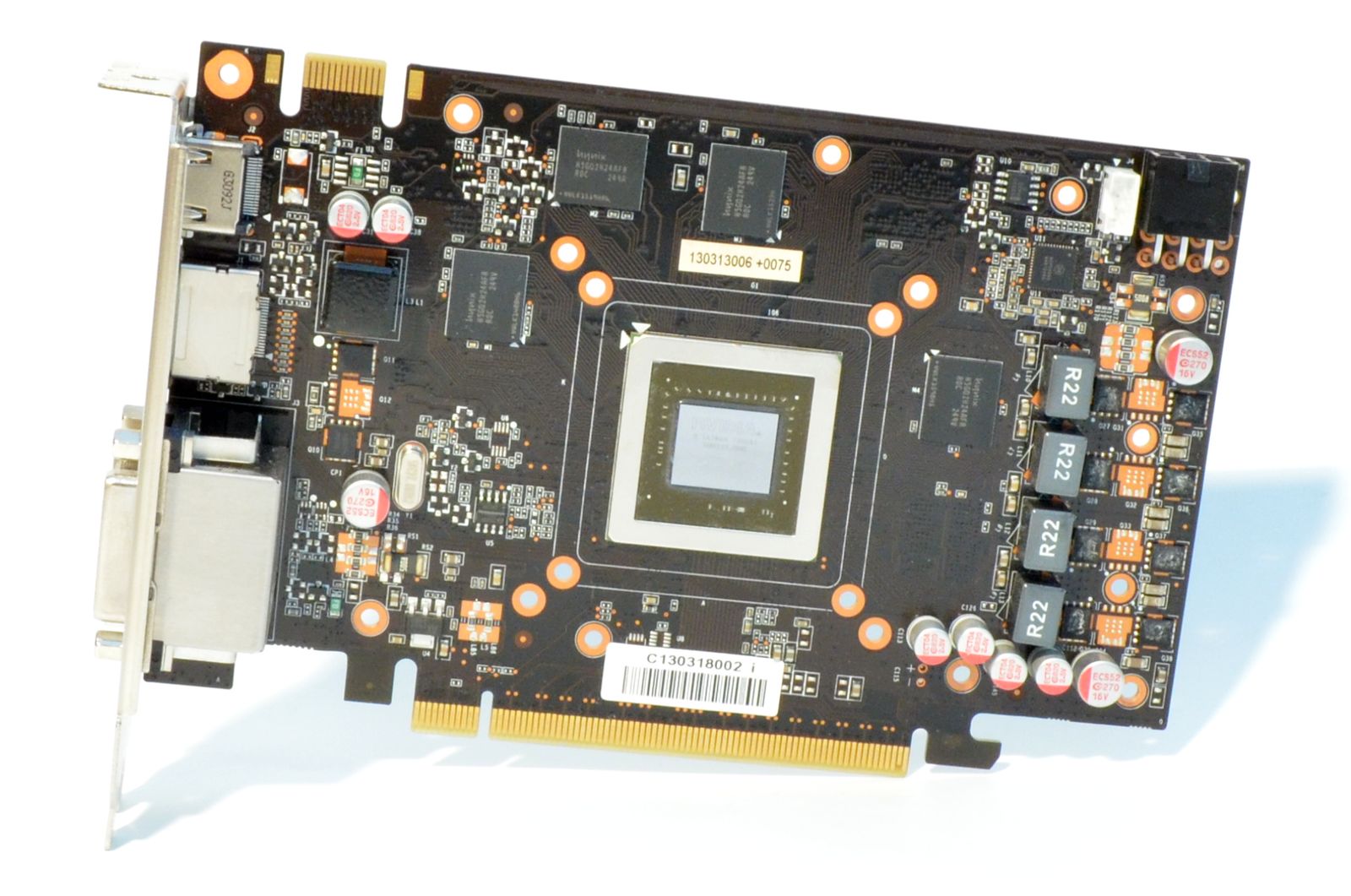

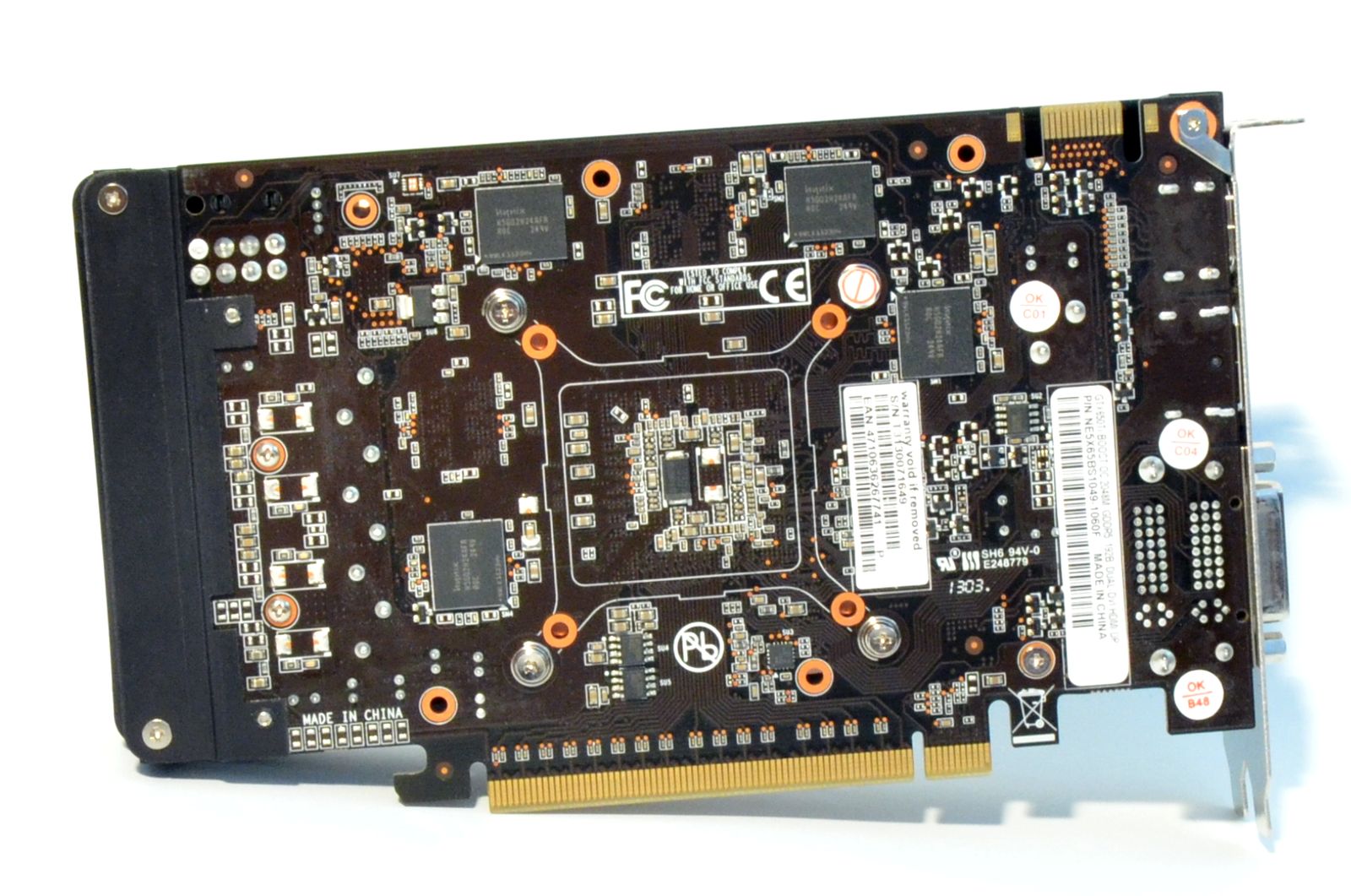

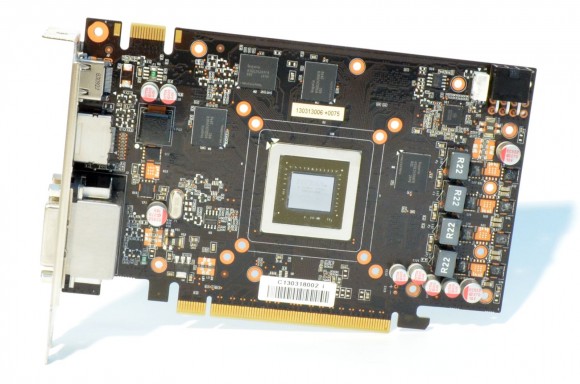

Aşa cum era de aşteptat, PCB-ul este unul aerisit, sugerând costuri de producţie reduse.

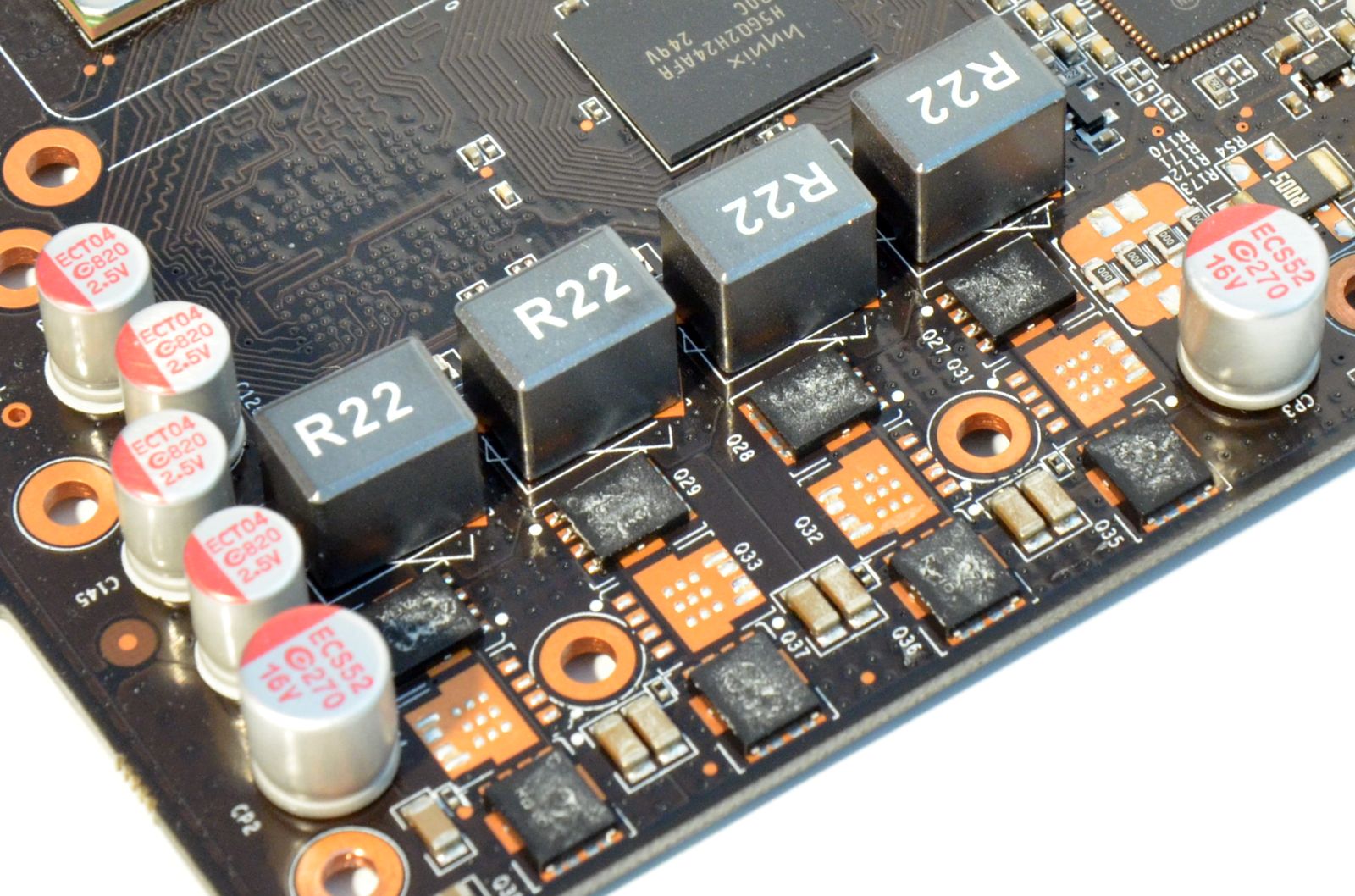

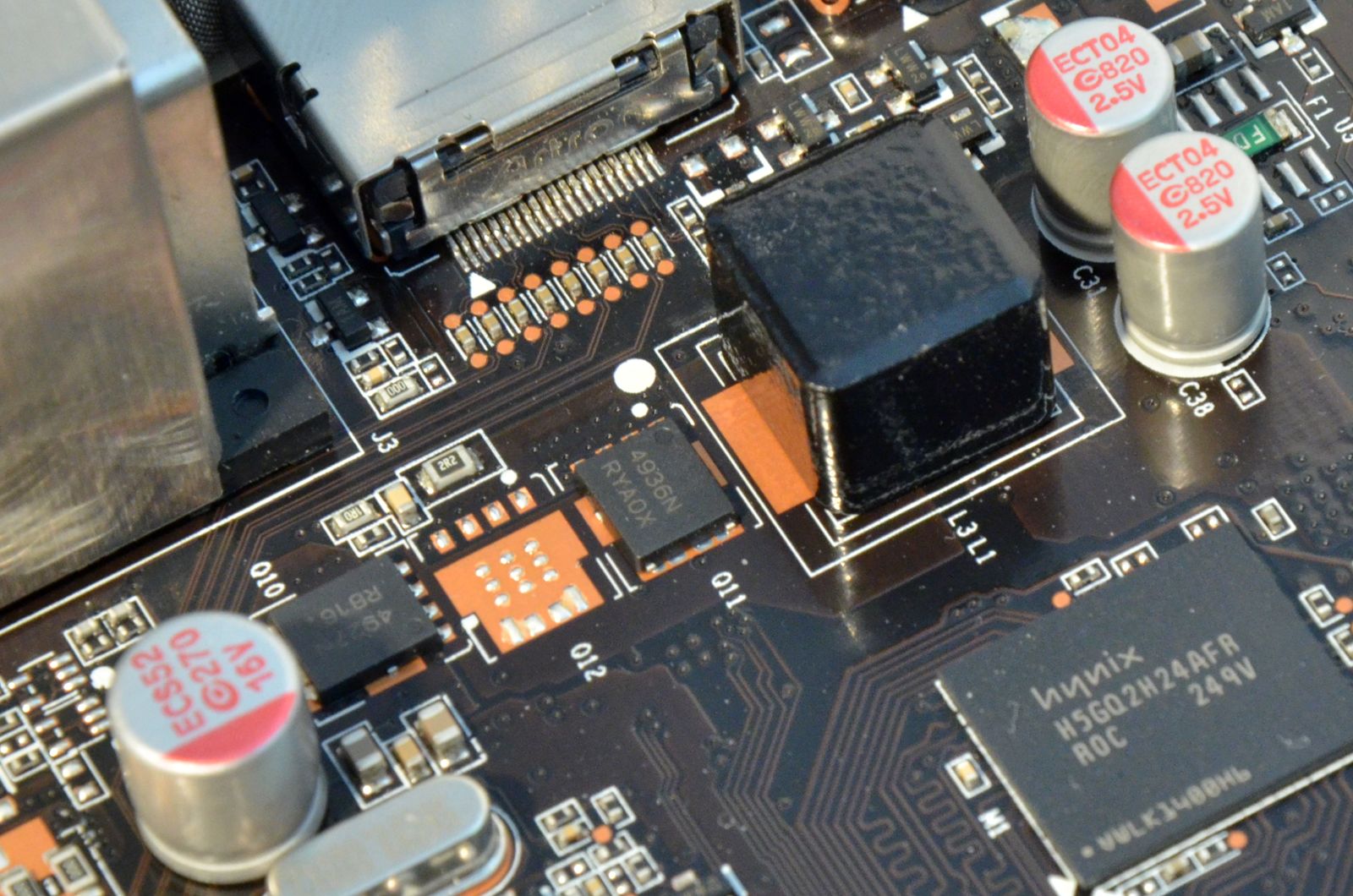

Cu toate acestea, avem de a face cu un VRM compus din 4 stagii pentru GPU, plus un stagiu pentru chip-urile de memorie video.

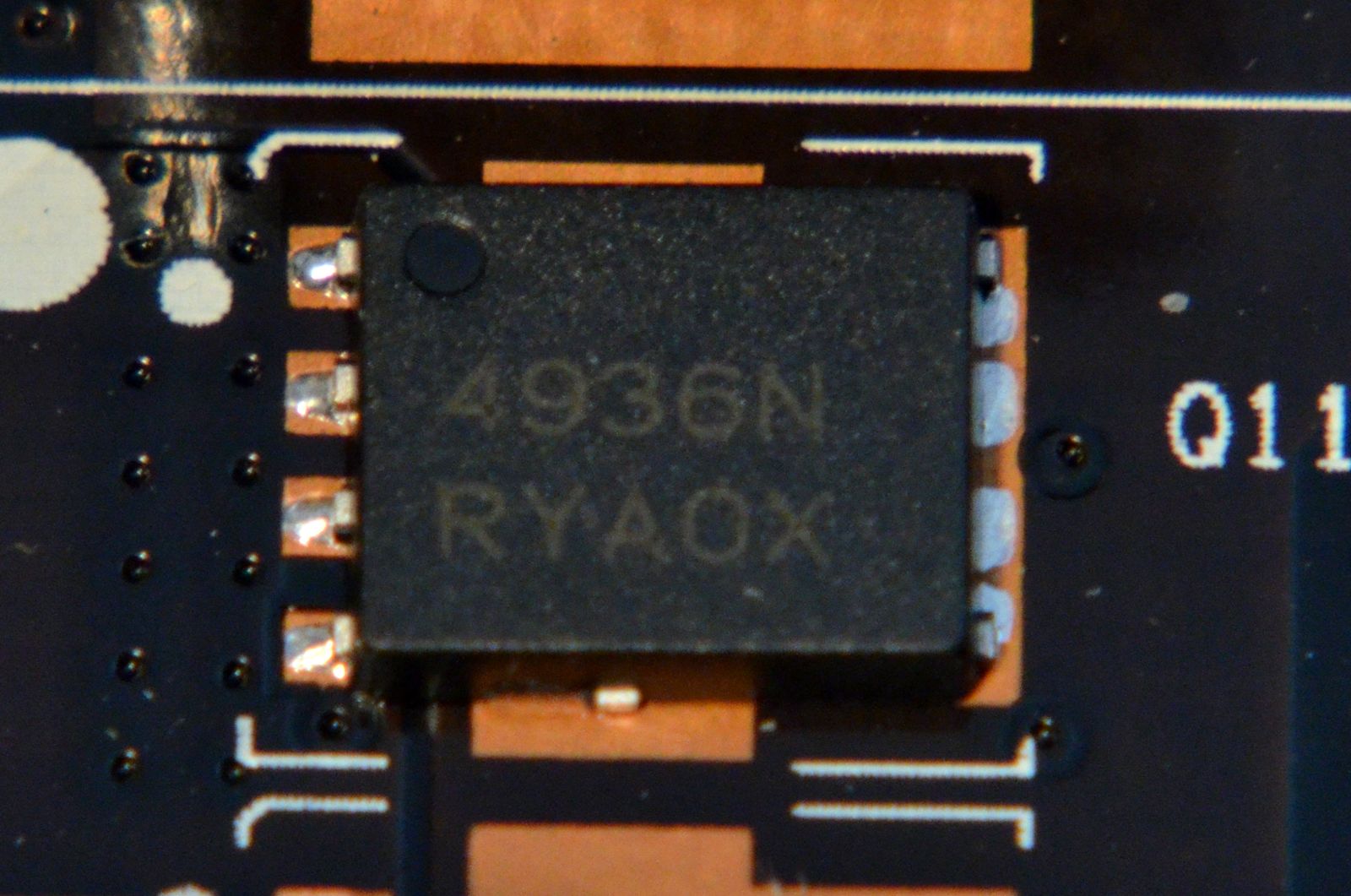

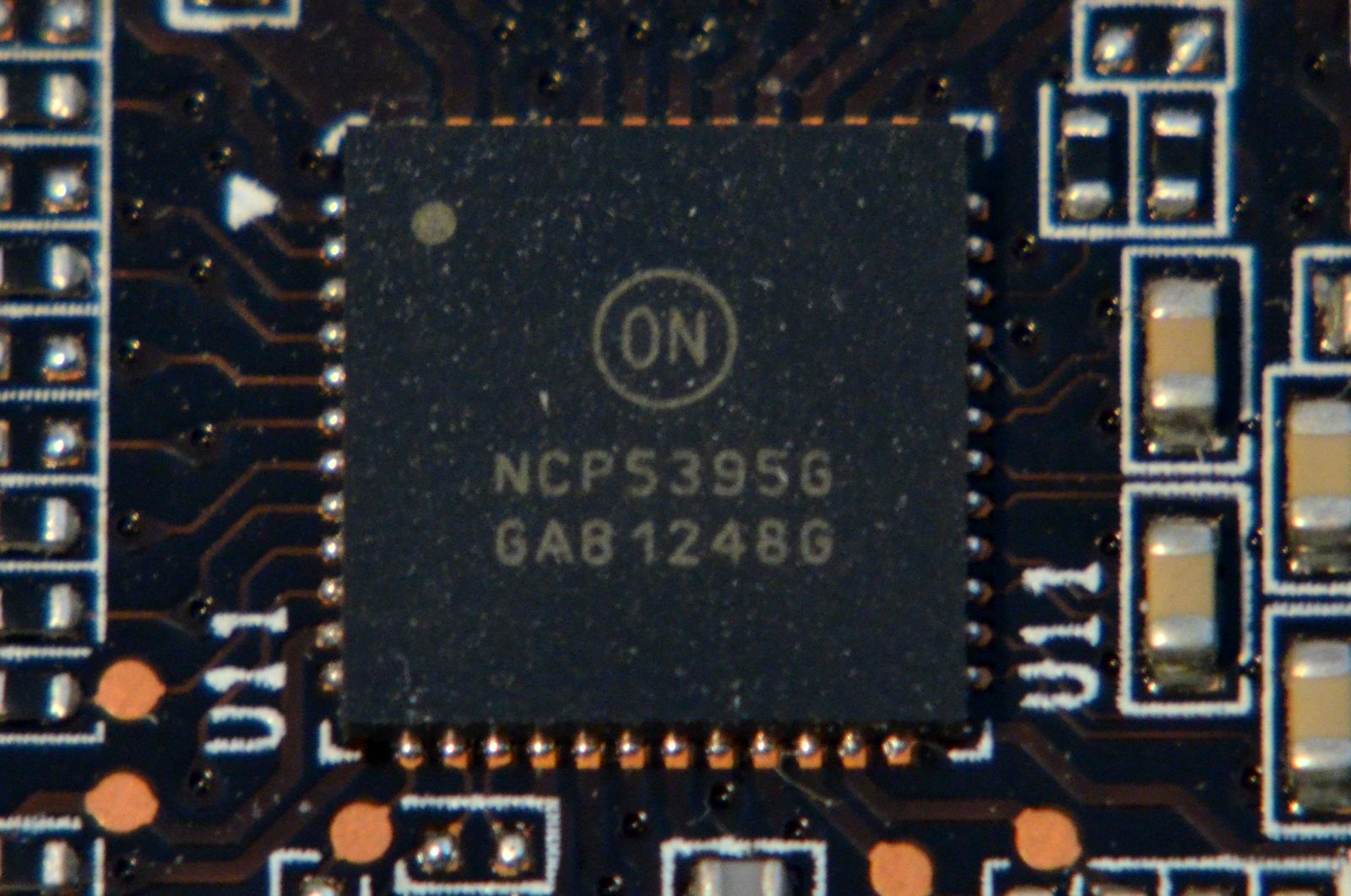

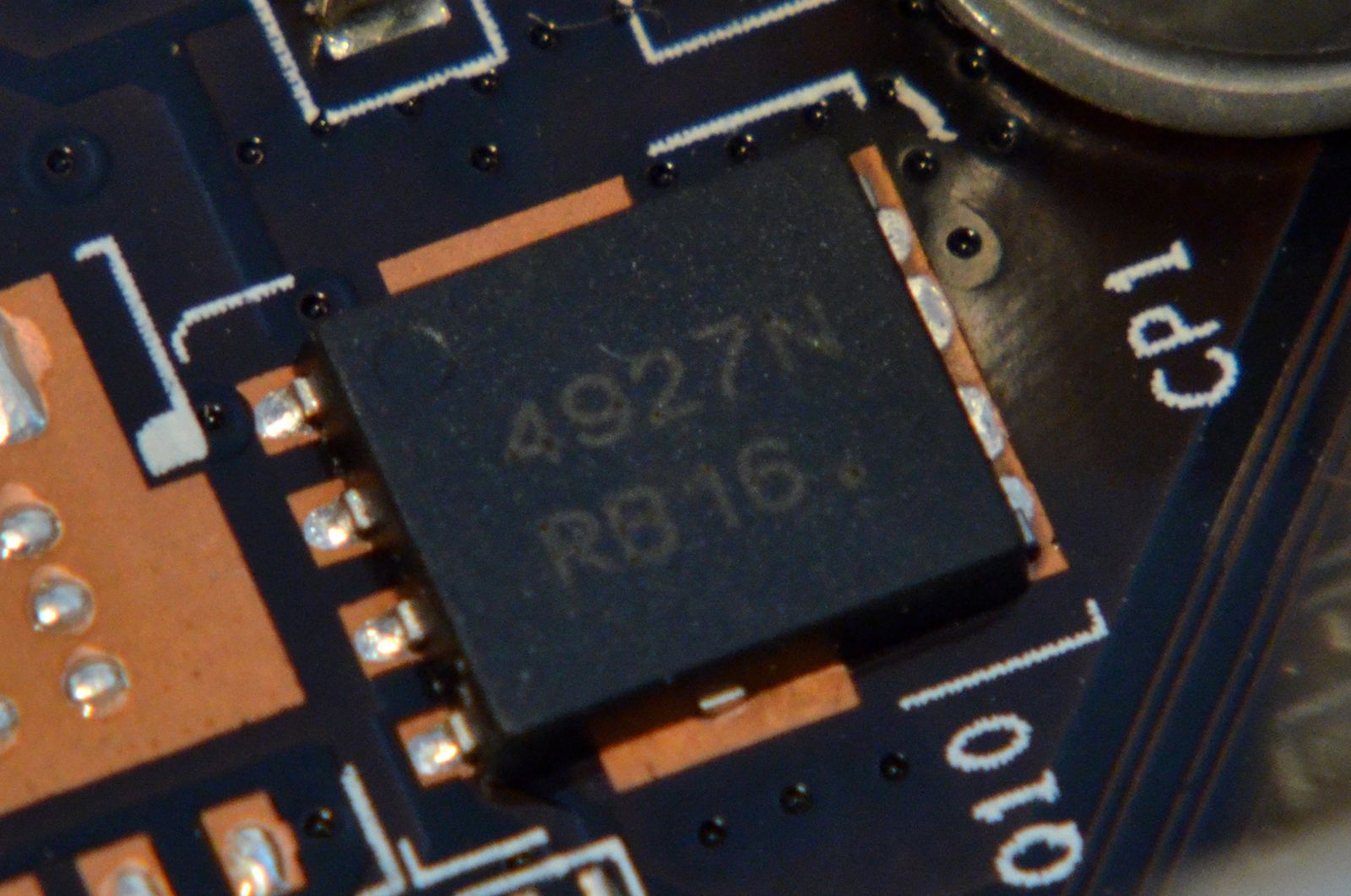

Pentru fiecare este folosit câte un MOSFET NTMFS4936N şi unul NTMFS4927N, ambii produşi de ON Semiconductor. Controller-ul NCP5395G folosit este şi el produs tot de ON Semiconductor.

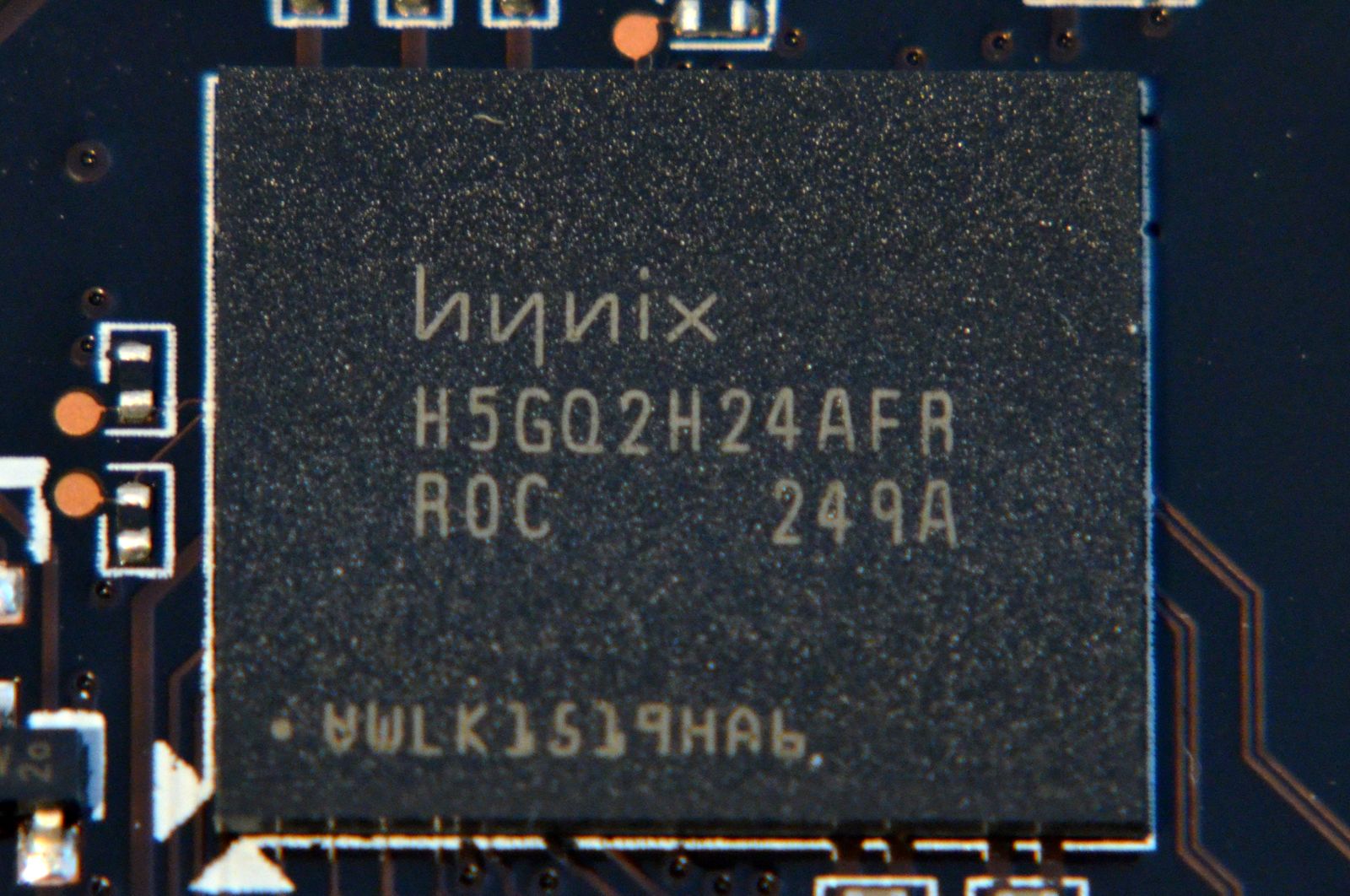

Cele 8 chip-uri de memorie video GDDR5 amplasate de o parte şi de alta a PCB-ului sunt Hynix H5GQ2H24AFR-R0C şi nu sunt prevăzute cu răcire.

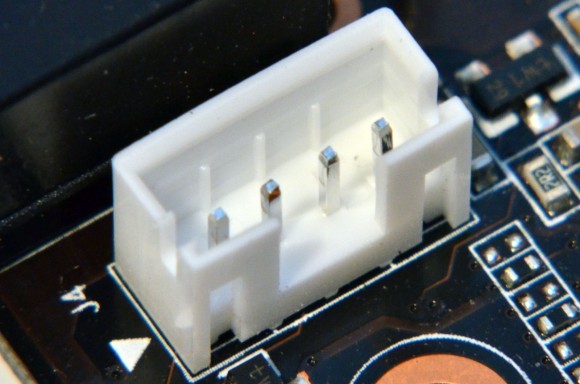

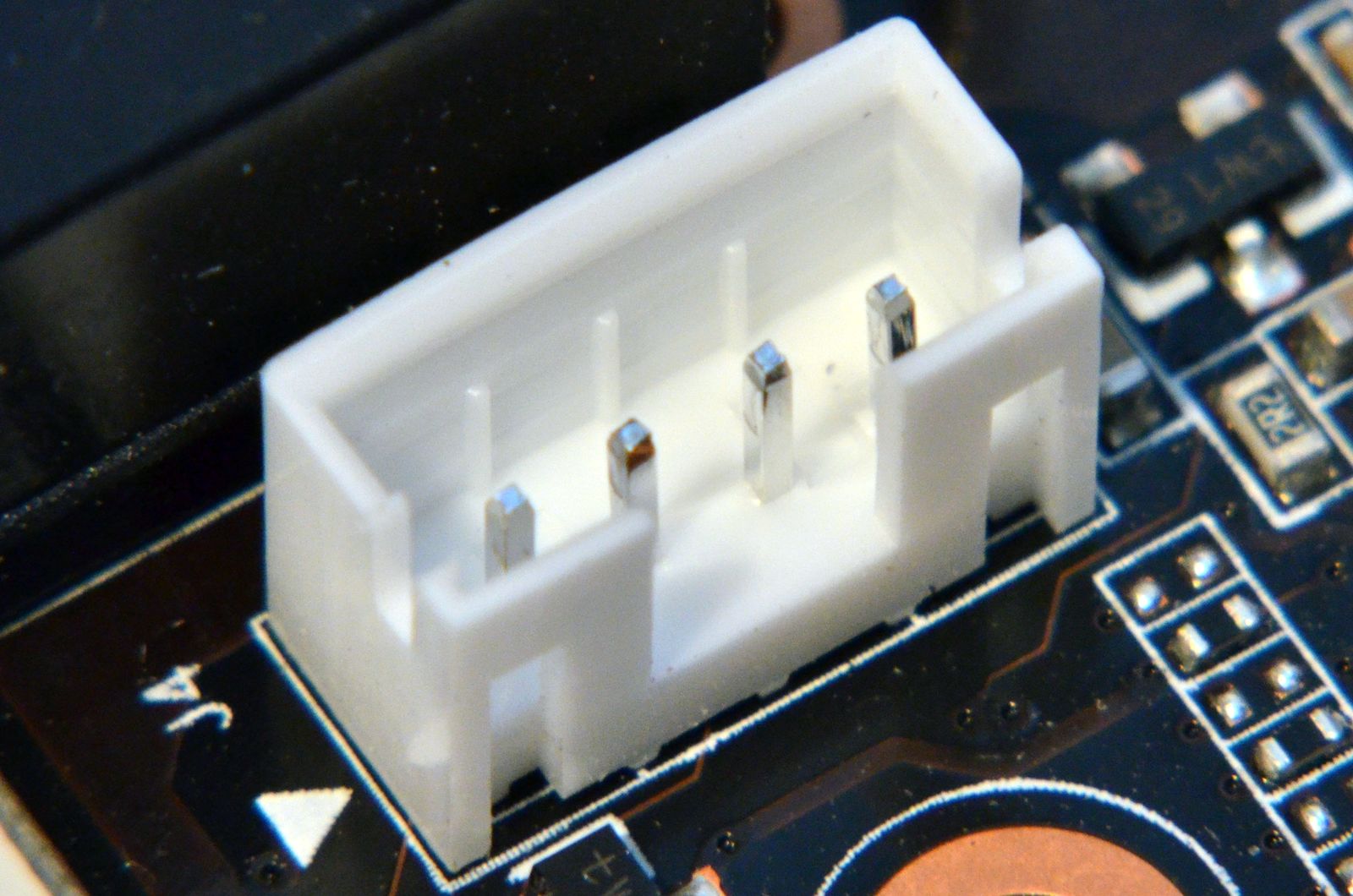

Pentru a permite monitorizarea turaţiei celor 2 ventilatoare, a fost folosit un conector de alimentare cu 4 pini.
