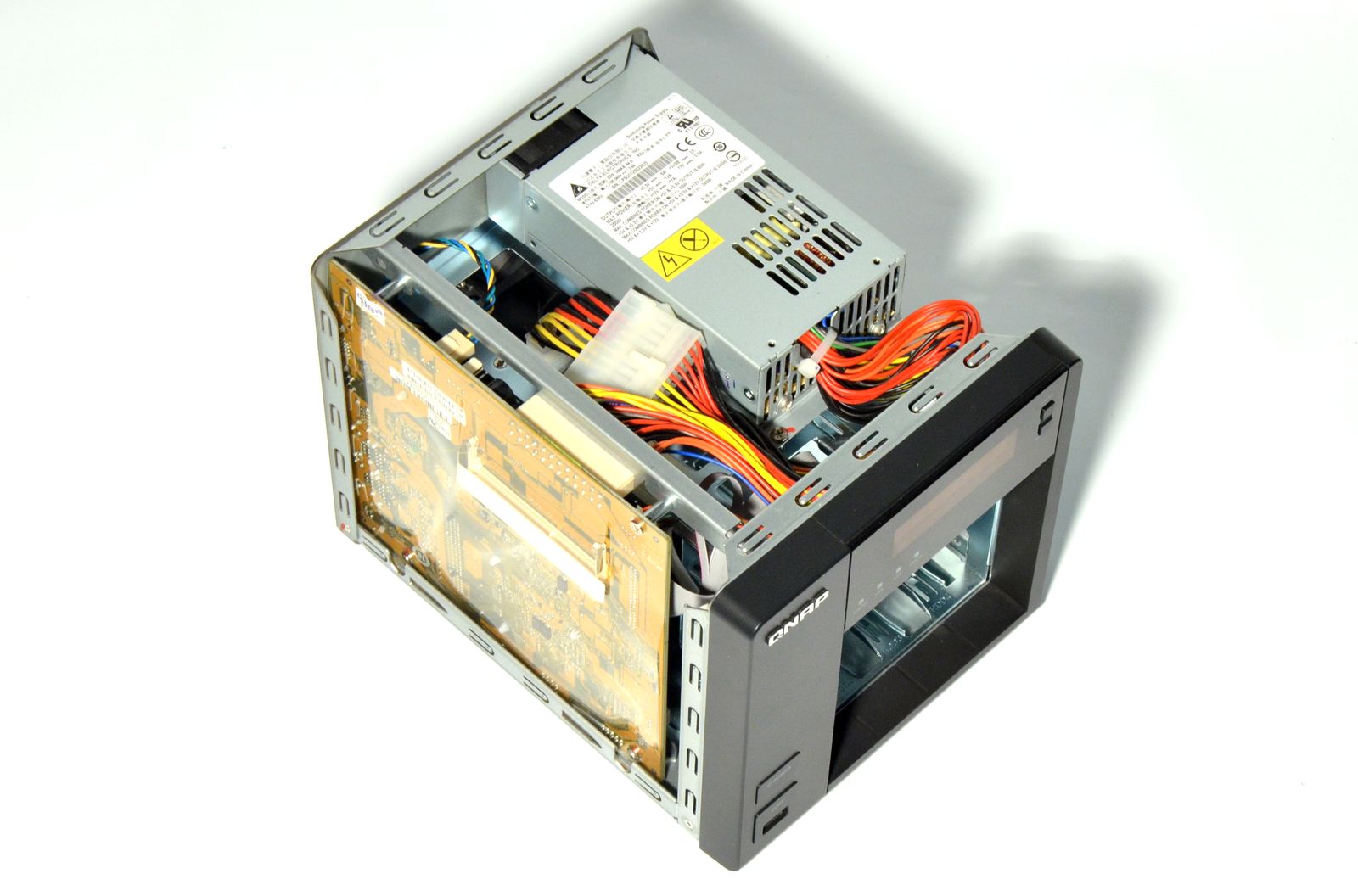

Din cele prezentate până acum, cred că aţi înţeles deja că avem de a face cu o „jucărie” serioasă. QNAP TS-469 Pro este însă chiar şi mai mult de atât, este un adevărat sistem de calcul ce are trasate sarcini bine definite. Şi pentru a vă demonstra acest lucru, voi începe prin a vă prezenta ce ascunde sub carcasa metalică. Trebuie să vă avertizez totuşi că demontarea este migăloasă din cauza numărului ridicat de şuruburi şi că atrage anularea garanţiei produsului.
Asta nu înseamnă însă că nu vă este permisă înlăturarea carcasei metalice, fixată cu 3 şuruburi, pentru a putea adăuga un al doilea modul de memorie RAM, capacitatea maximă permisă fiind de 3GB. De altfel, producătorul chiar a protejat placa de bază cu o suprafaţă din plastic prevăzută cu o fereastră în dreptul bancului de memorie SO-DIMM pentru a preveni astfel accesul utilizatorului la alte componente.
Mergând mai departe, descoperim o placă de bază de dimensiuni similare unui Mini ITX, echipată cu un slot PCI-Express populat cu o placă de expansiune prevăzută cu porturile SATA necesare conectării harddisk-urilor, dar şi cu un conector unde a fost montat un SSD.
Aici, trebuie să recunosc că am fost puţin dezamăgit când am remarcat utilizarea sistemelor push-pins pentru fixarea heatsink-urilor. Personal, aş fi fost mai fericit să ştiu că au fost folosite şuruburi. Am mers totuşi mai departe şi am înlăturat cu atenţie heatsink-urile pentru a putea analiza mai bine placa de bază.
În primul rând, am observat prezenţa unui controller pentru VRM produs de ON Semiconductor – NCP6131 – capabil să gestioneze 3+1 stagii de alimentare. El este completat de un generator de ceas produs de Silicon Labs.
Cele două interfeţe Gigabit Ethernet cu funcţie Port Trunking sunt disponibile mulţumită utilizării a 2 controllere Intel WG82574L.
Pentru conectorul video HDMI, QNAP au folosit un controller Asmedia ASM1442, iar porturile USB 3.0 sunt generate de un controller Etrontech EJ168A. Acesta este utilizat frecvent şi pe plăcile de bază pentru PC-uri şi este de fiecare dată lăsat descoperit, aşa că mă surprinde decizia producătorului de a-l dota în acest caz cu un heatsink.
Pentru monitorizarea parametrilor de sistem, a fost implementat un controller ITE IT8721F.
În sfârşit, mai sunt şi 2 chip-uri EEPROM, dintre care unul este probabil folosit pentru stocarea MAC-urilor celor 2 interfeţe LAN.
Placa de expansiune amintită mai devreme se foloseşte de 2 controllere SATA 6.0Gbps, Marvell 88SE9125.
SSD-ul cu capacitatea de 512MB foloseşte un chip de memorie flash Samsung K9F4G08U0D şi un controller Apacer.
Modulul SO-DIMM de memorie RAM DDR3 este produs de ADATA, are capacitatea de 1GB şi funcţionează la frecvenţa de 1333MHz. Sursa de alimentare poartă sigla Delta Electronics şi oferă o putere maximă de 240W.
