Sapphire Dual-X este cea mai accesibilă implementare pentru Radeon HD 7870 GHz Edition de pe piaţă

Sapphire livrează HD7870 GHz Edition într-un ambalaj de dimensiuni reduse, aşa cum de altfel ne-au şi obişnuit.

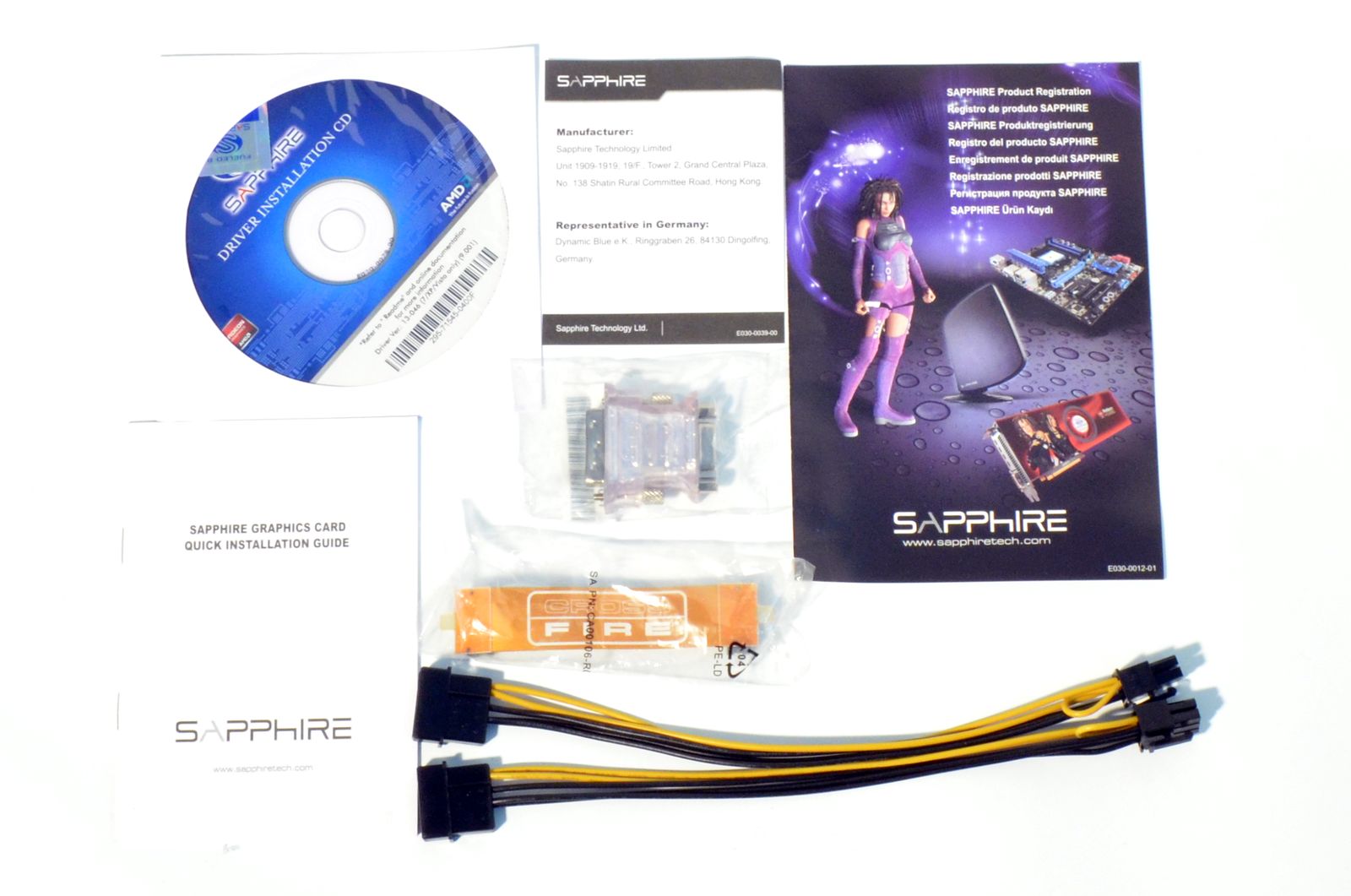

În interior, găsim discul optic cu drivere şi aplicaţii, ghidul de instalare, un convertor de semnal video DVI-to-VGA, un bridge CrossFire şi 2 adaptoare de alimentare de la conector de tip MOLEX la conector cu 6 pini.

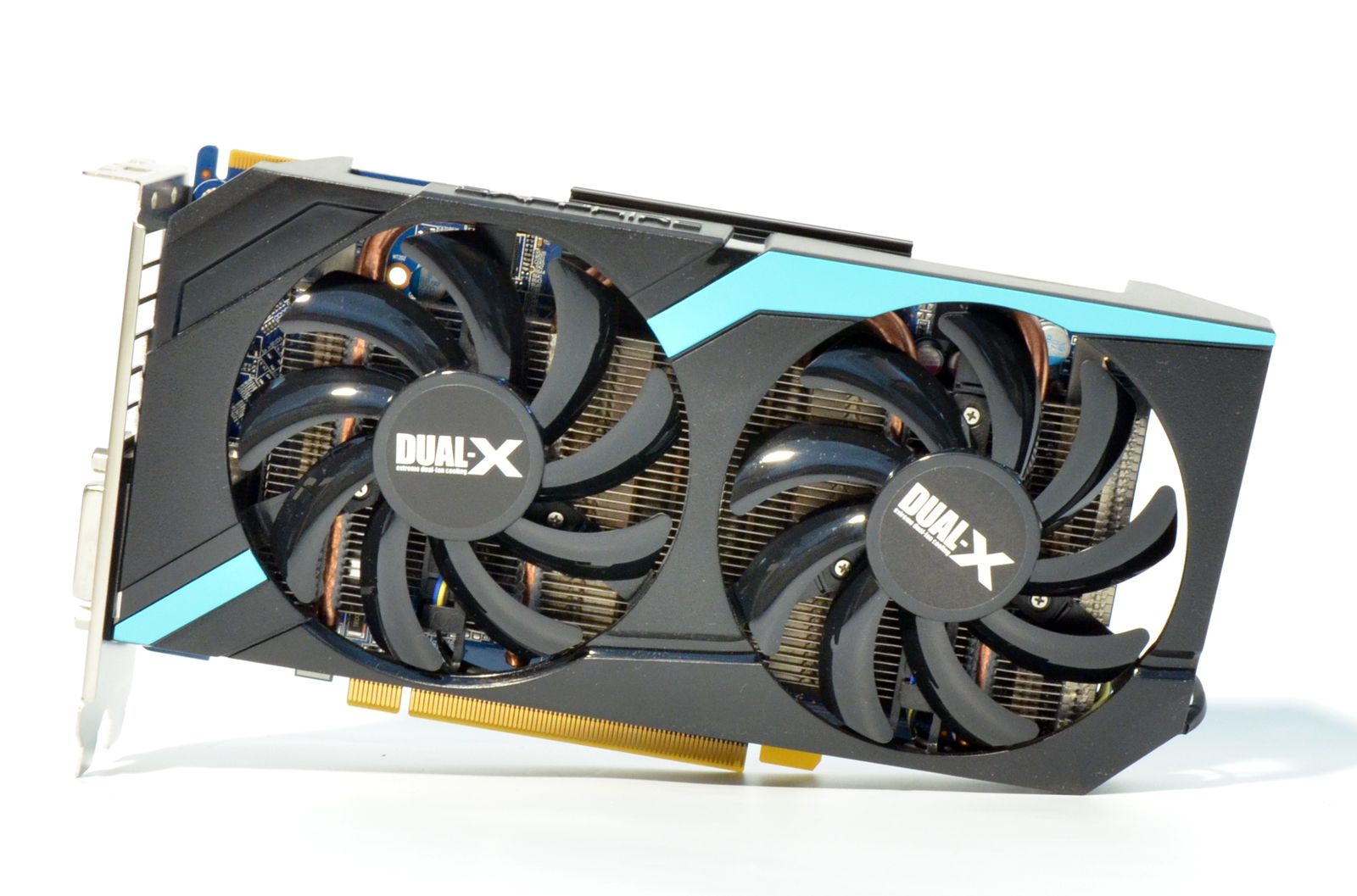

Placa în sine arată destul de bine mulţumită design-ului, dar se observă reducerea costurilor încă de la rama cooler-ului, care este confecţionată dintr-un plastic accesibil. Cu o lungime de 21.5cm, Sapphire HD7870 GHz Edition ocupă 2 slot-uri şi încape fără probleme în cele mai multe carcase de PC.

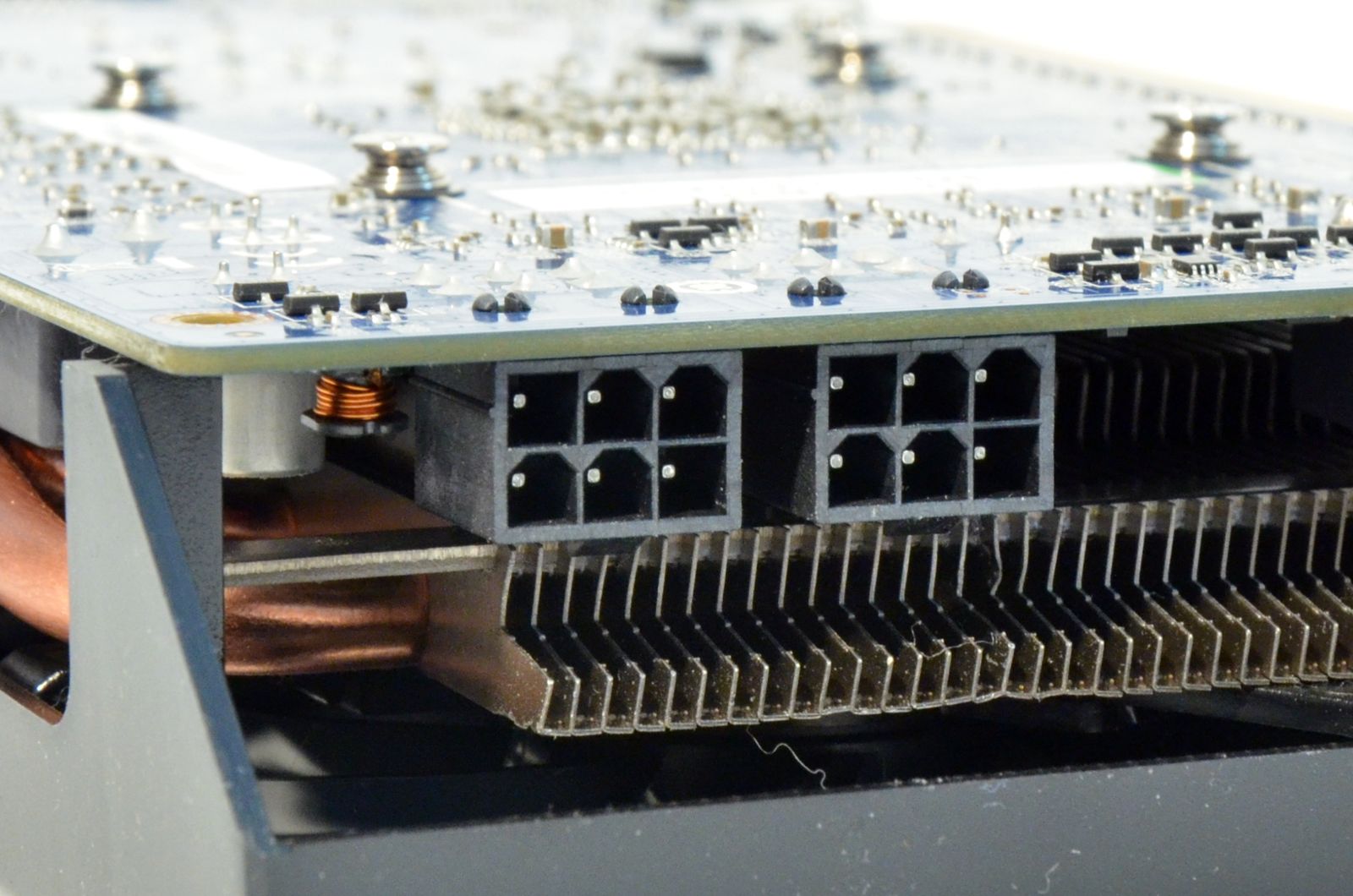

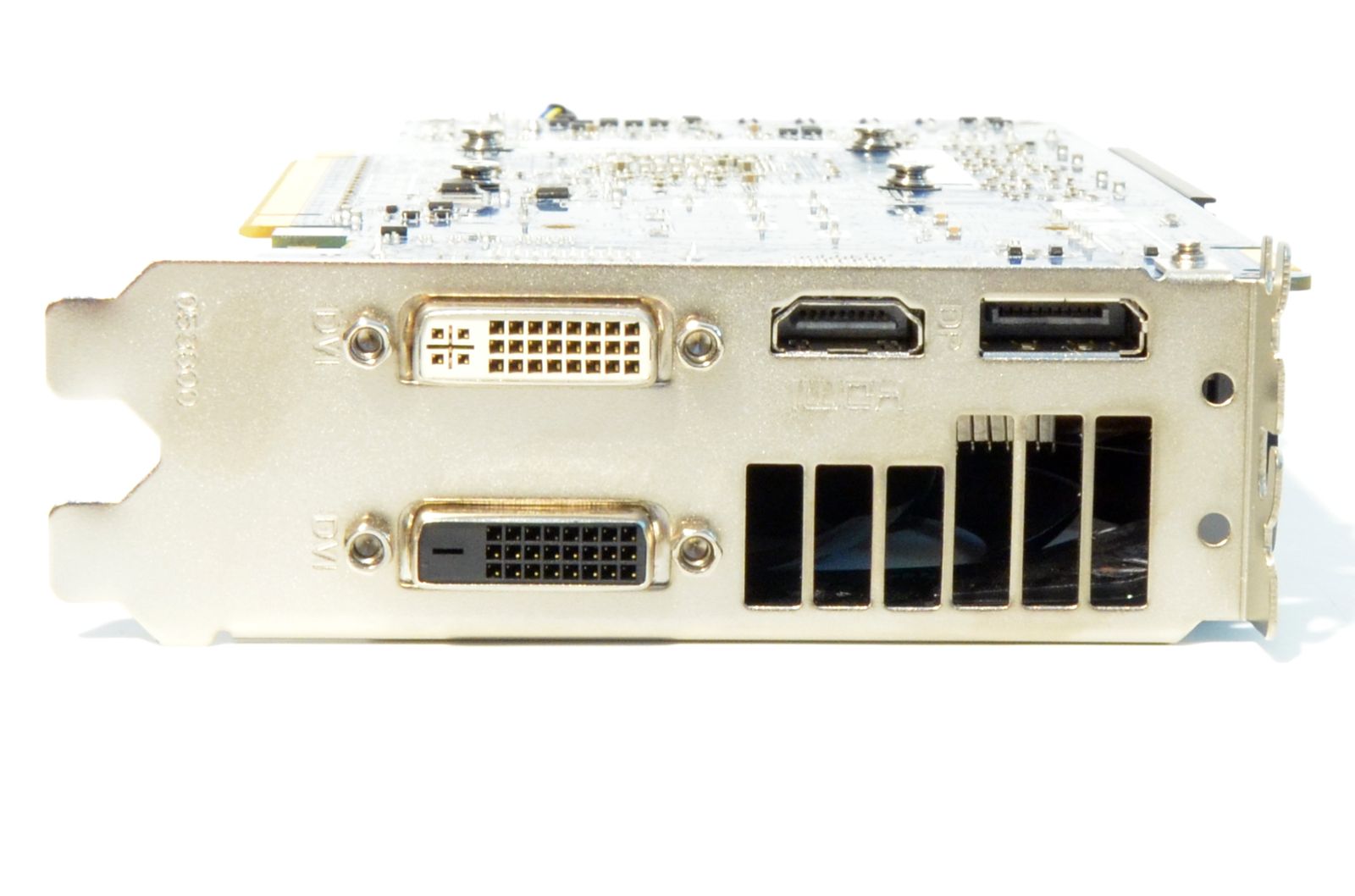

Bracket-ul conţine toţi conectorii necesari unui utilizator obişnuit: DisplayPort, HDMI şi 2 DVI (dintre care unul este DVI-I şi celălalt este DVI-D). Pentru alimentarea cu energie, sunt prezenţi 2 conectori cu 6 pini, amplasaţi pe muchia din spate a plăcii.

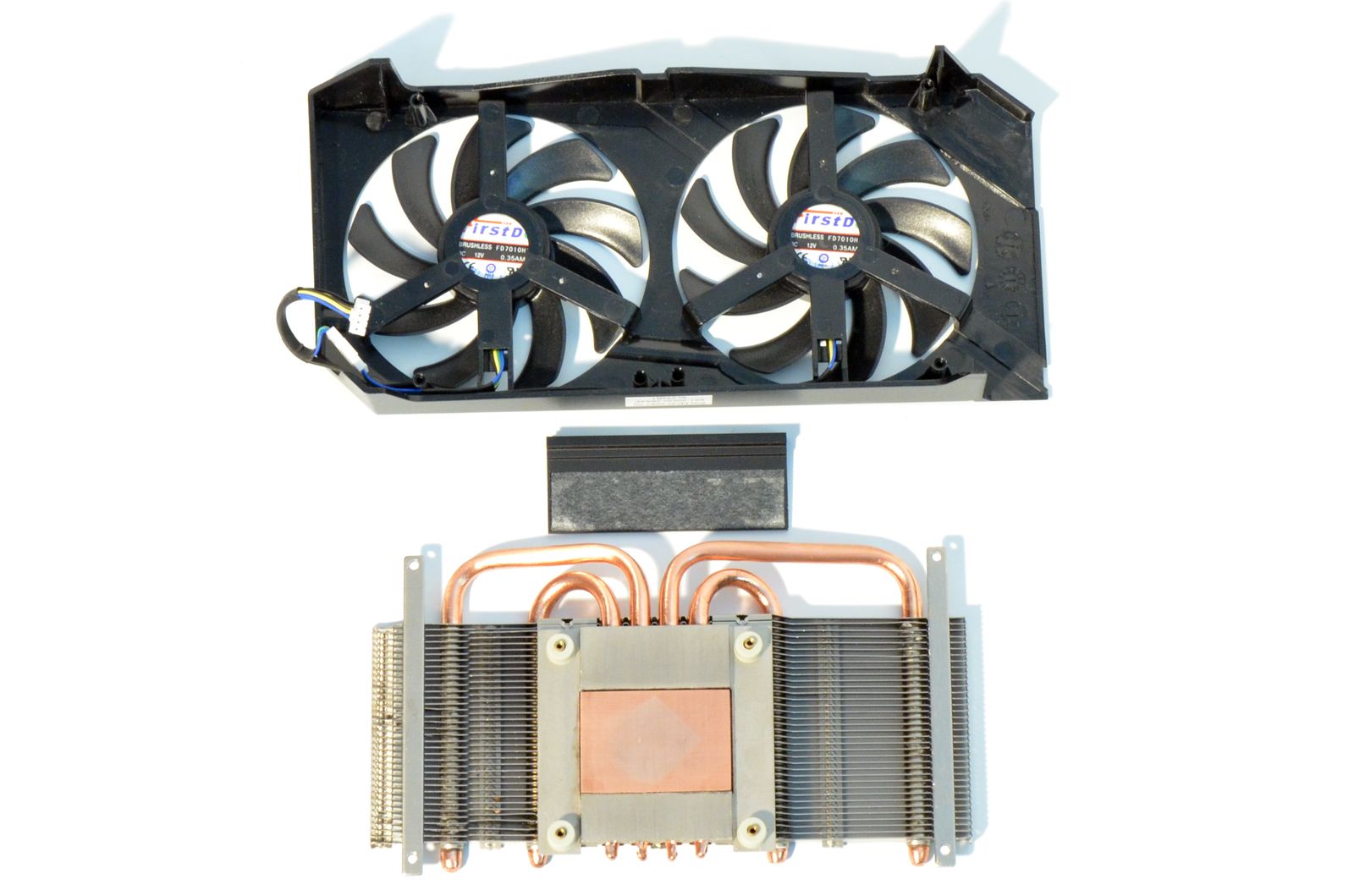

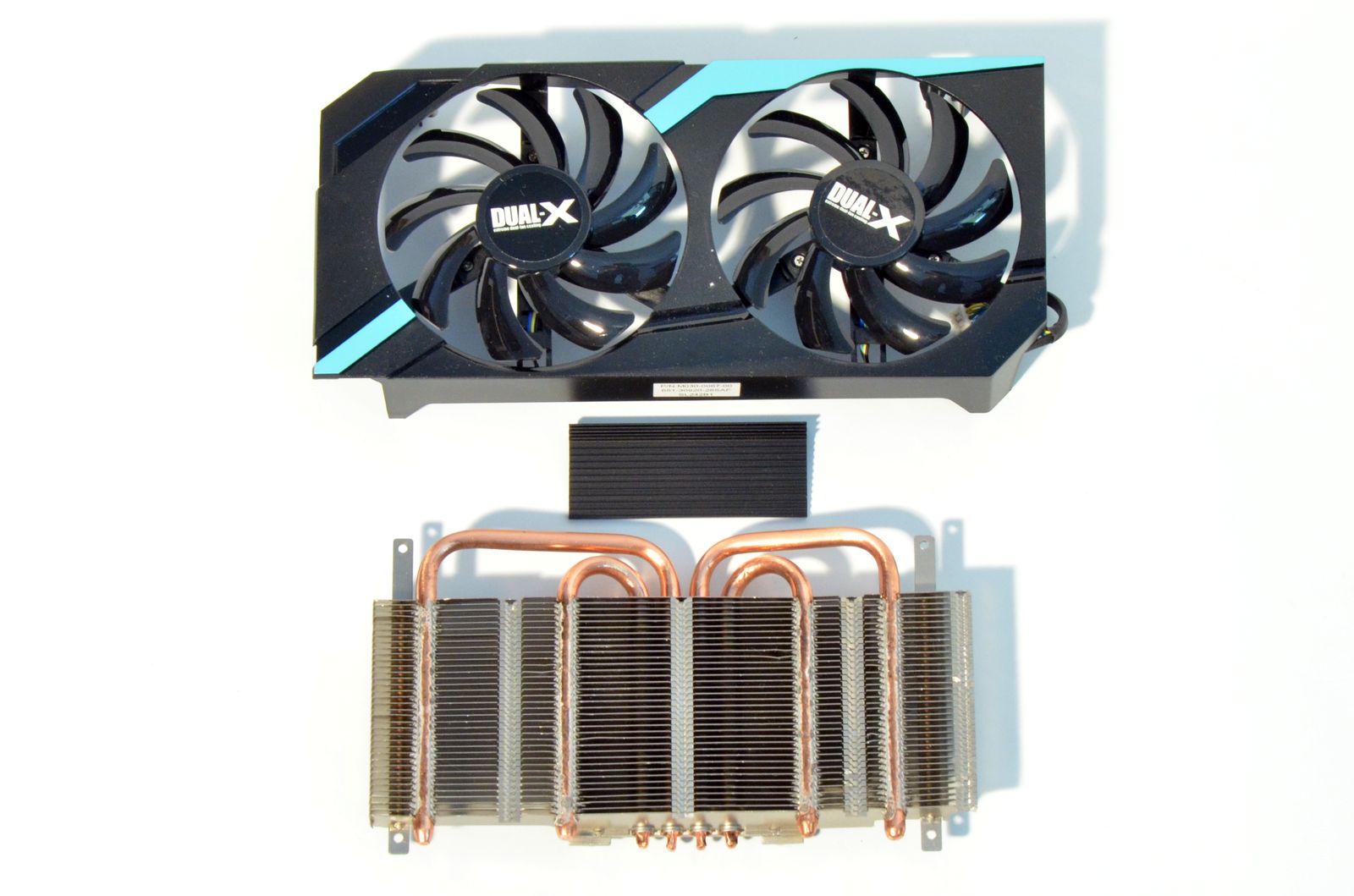

Elementele esenţiale ale cooler-ului  sunt un heatsink dotat cu 4 heatpipe-uri de 6mm şi o ramă din plastic echipată cu 2 ventilatoare clasice de 90mm. Mai este prezent un al doilea heatsink, de dimensiuni reduse, pentru memoria video. Utilitatea acestuia este însă îndoielnică din moment ce acoperă numai 4 din cele 8 chip-uri de memorie.

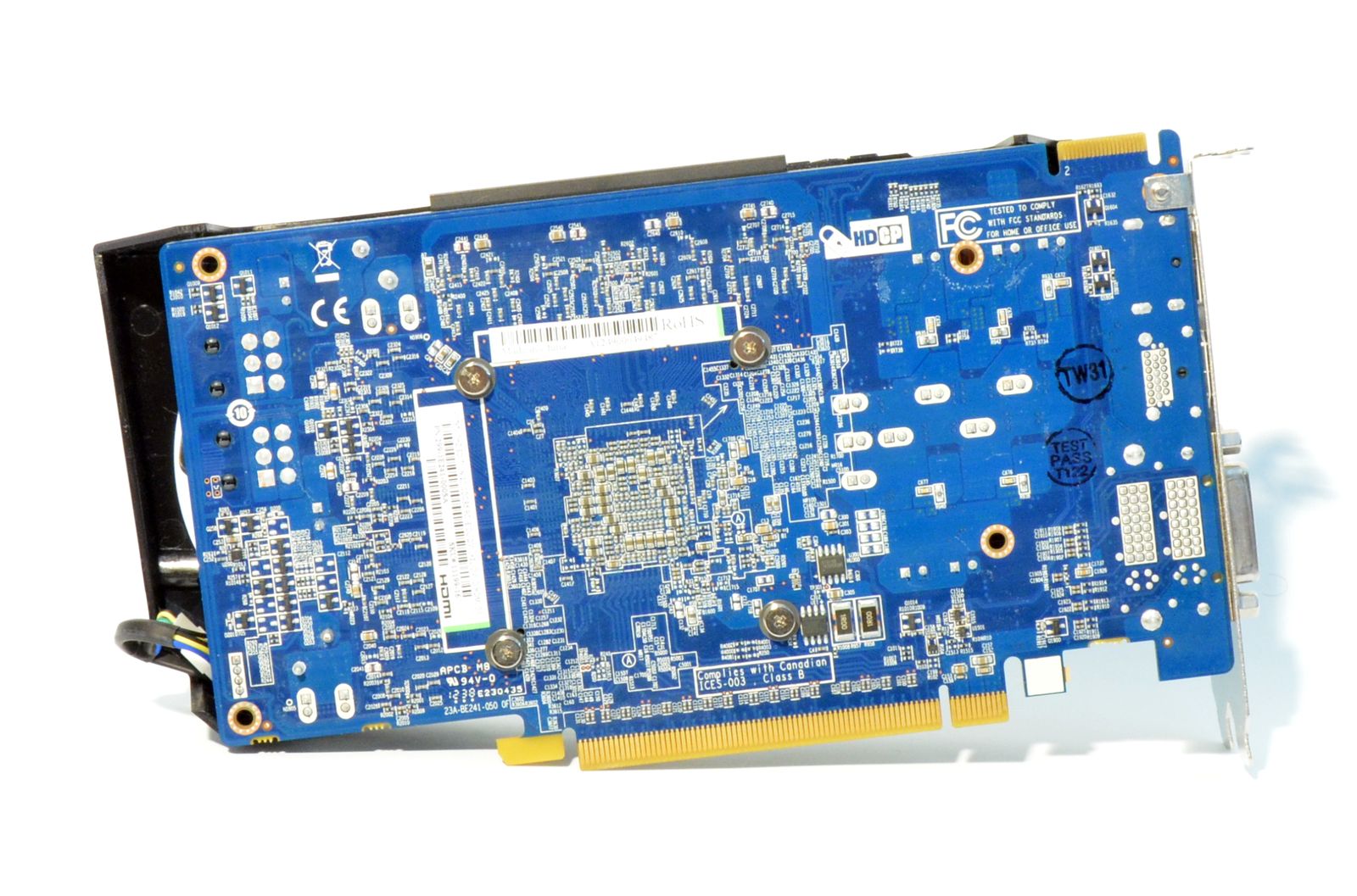

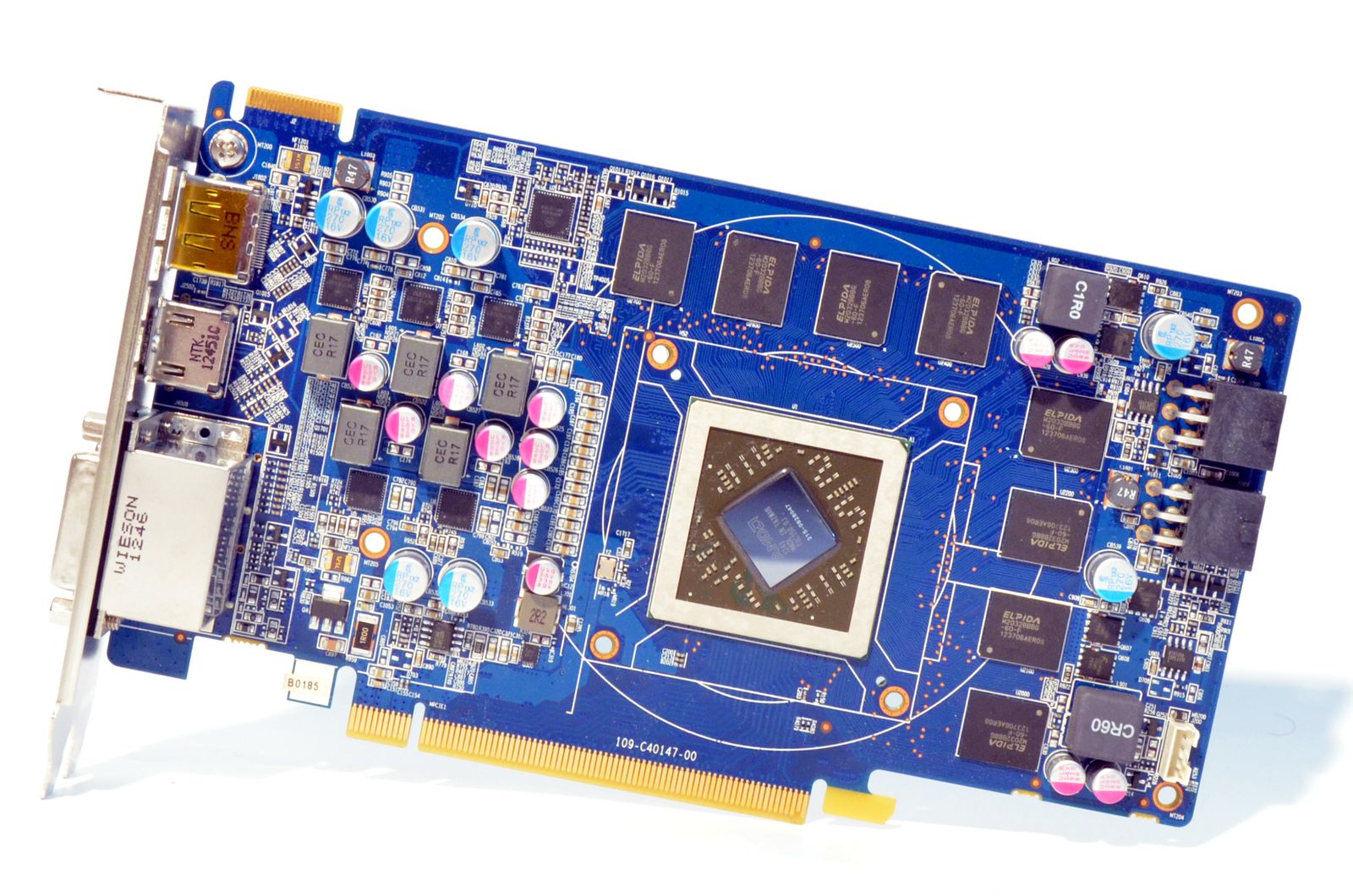

PCB-ul are o lungime ceva mai mică decât a plăcii, de 19.8cm şi pare ceva mai aglomerat decât mă aşteptam.

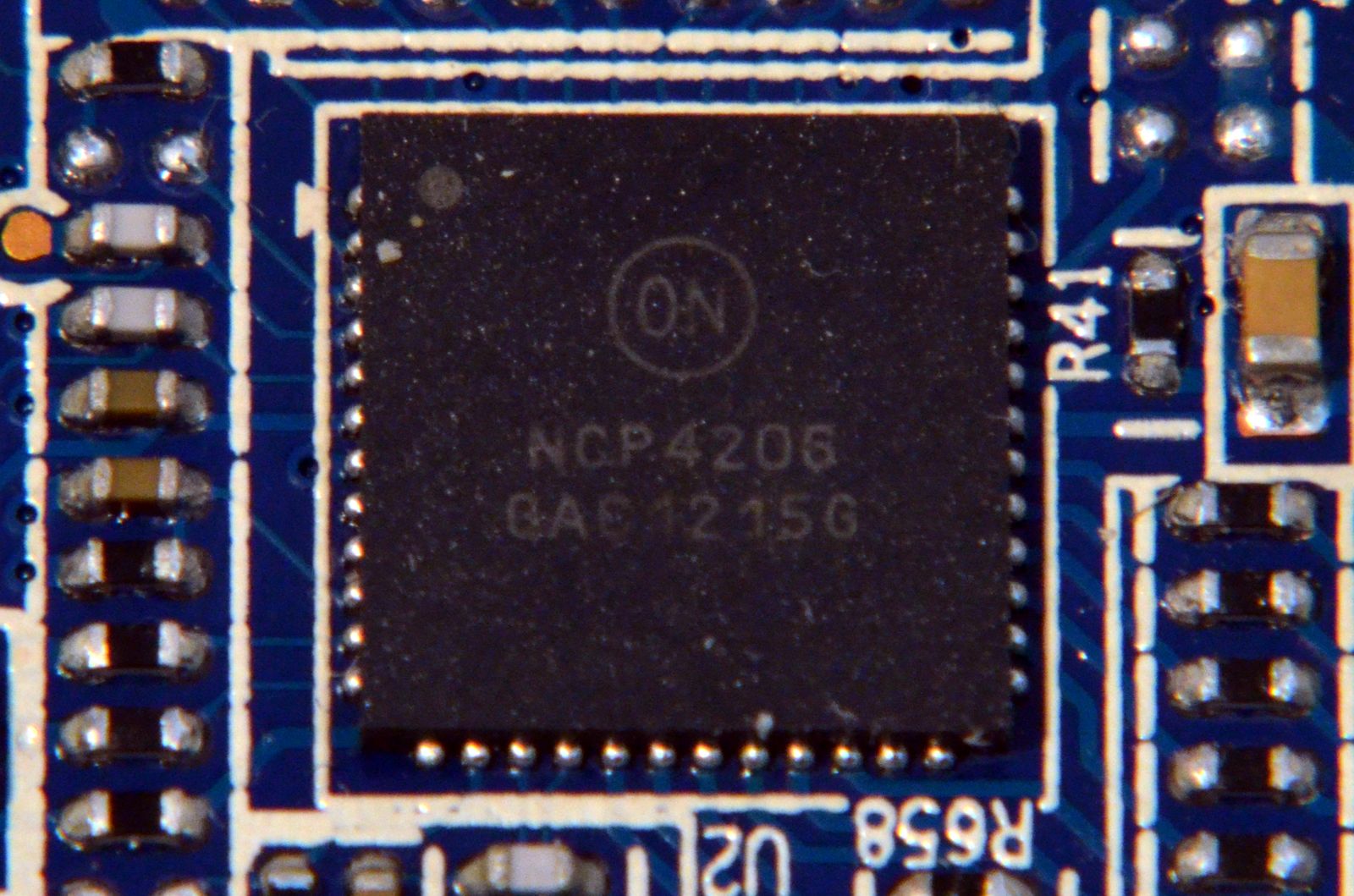

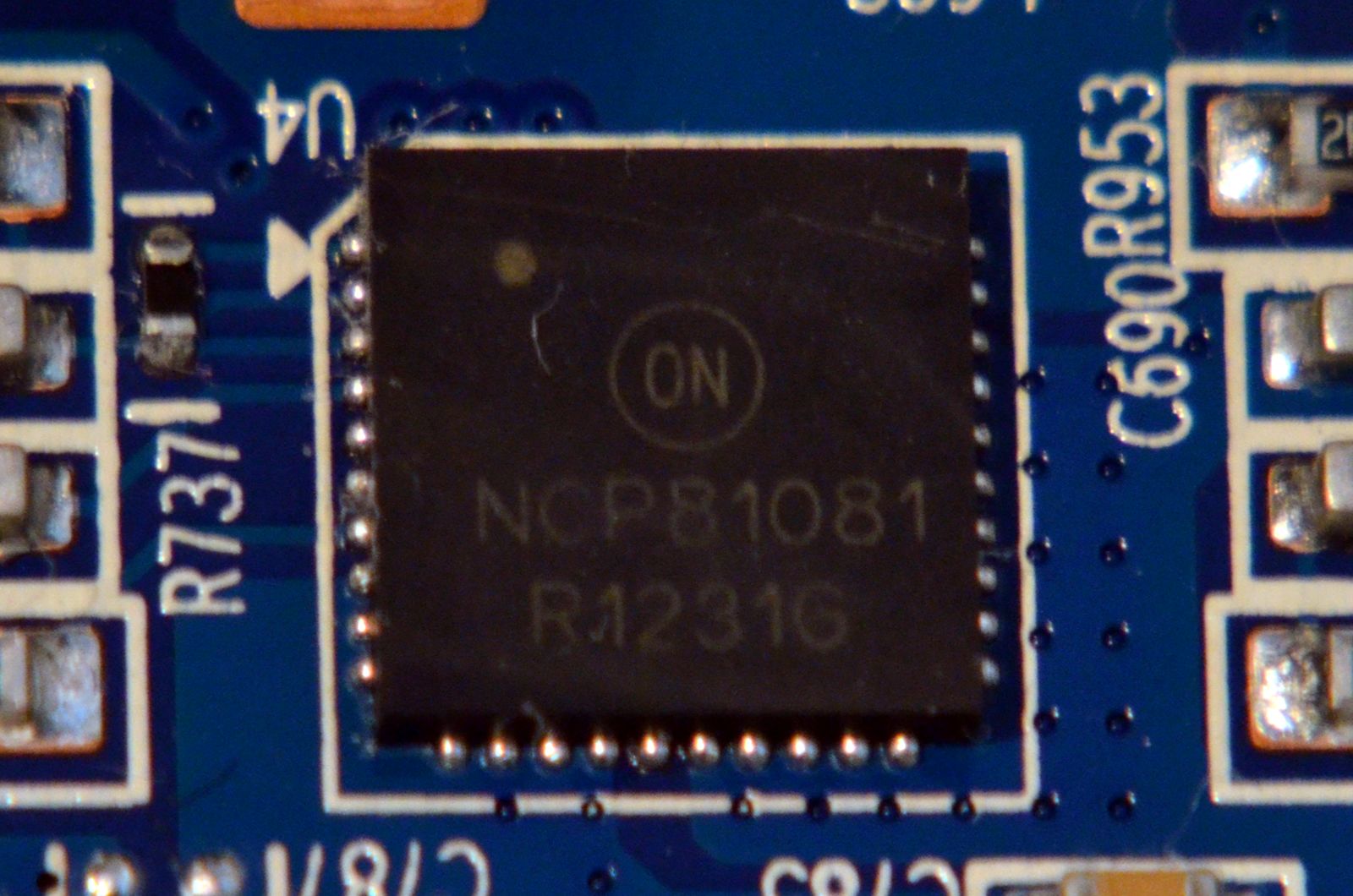

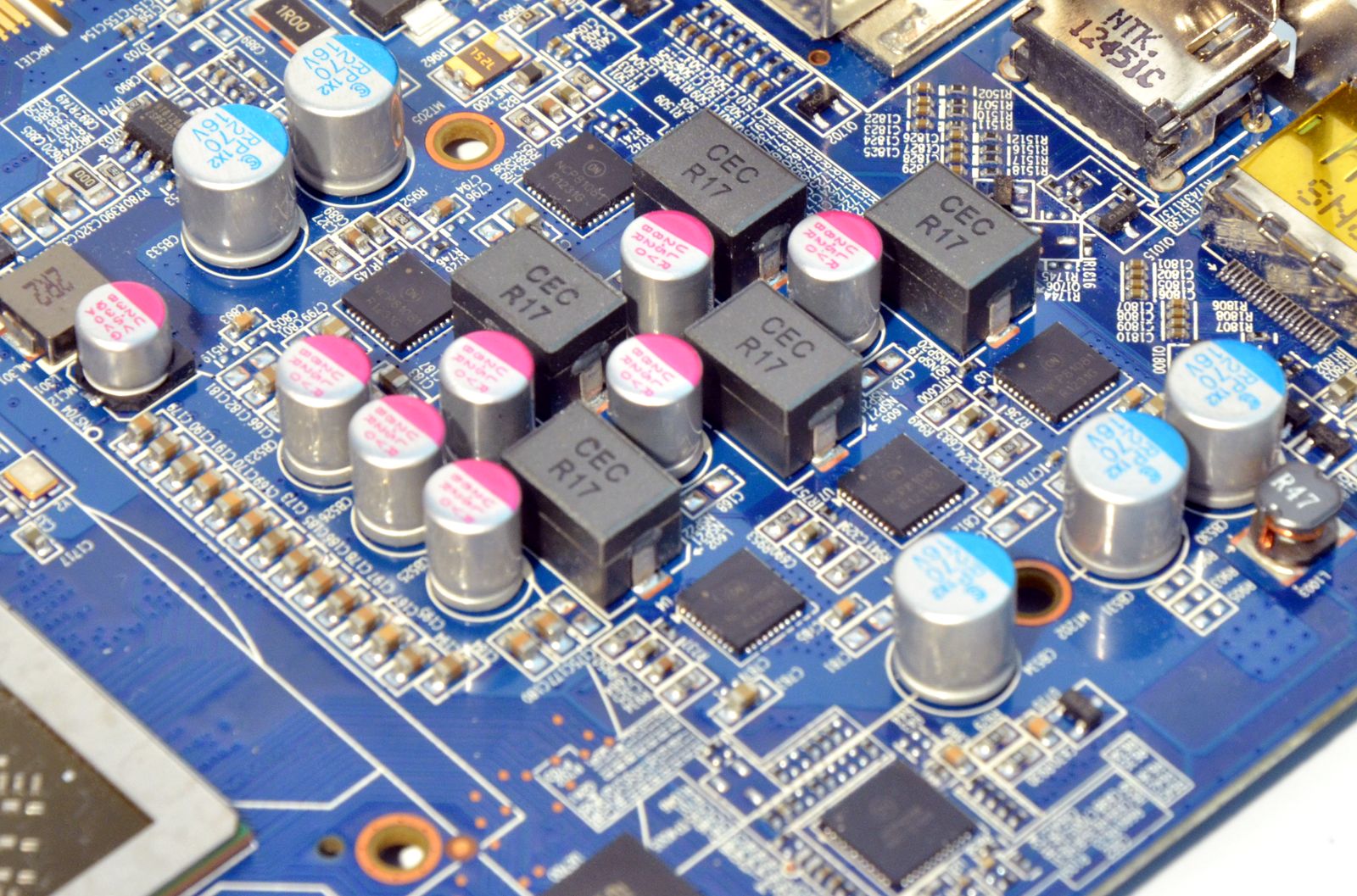

Acest lucru se datorează modului în care a fost amplasat VRM-ul, alcătuit din 5 stagii bazate pe tehnologia DrMOS. Fiecare stagiu foloseşte un integrat NCP81801 produs de ON Semiconductor, iar controller-ul este un NCP4206, produs tot de ON Semiconductor. După condensatorii folosiţi, se poate trage lesne concluzia că Sapphire nu au dorit să aibă costuri prea mari nici la capitolul construcţie.

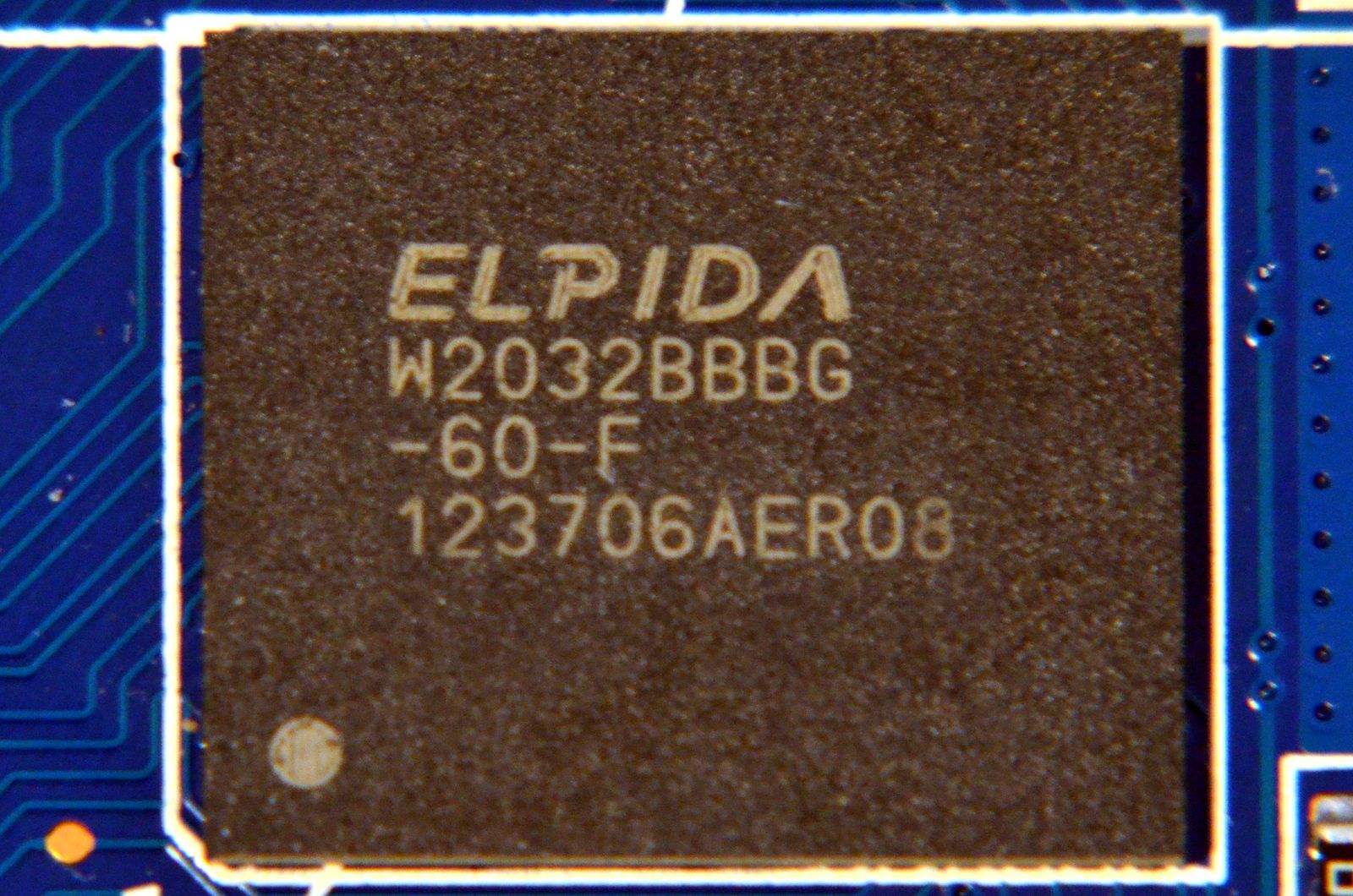

Surprinzător, pentru memoria video Sapphire au preferat Elpida, dar probabil că are legătură tot cu reducerea costurilor de producţie.

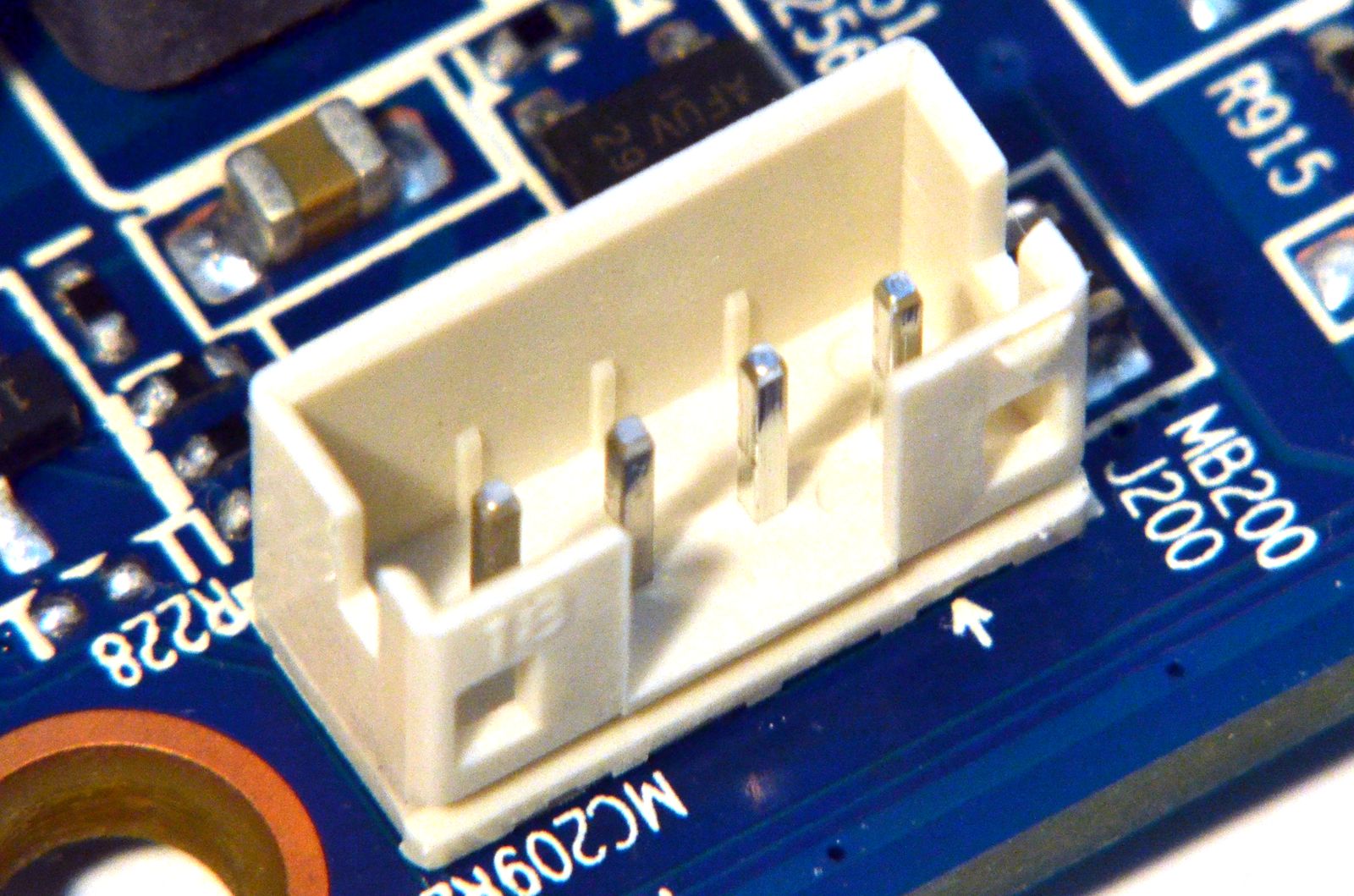

Pentru a permite alimentarea, monitorizarea şi reglarea turaţiei celor 2 ventilatoare, producătorul a fost nevoit să utilizeze un conector cu 4 pini.
