Sapphire forţează limitele lui Radeon R9 280X prin implementarea TOXIC

Odată cu introducerea noii game de produse TOXIC, Sapphire au schimbat şi design-ul ambalajului, ceea ce este un lucru bun dat fiind faptul că vechile pachete deveniseră plictisitoare. Dacă vă place mai mult sau mai puţin noua abordare, rămâne să decideţi singuri, dar o schimbare era necesară.

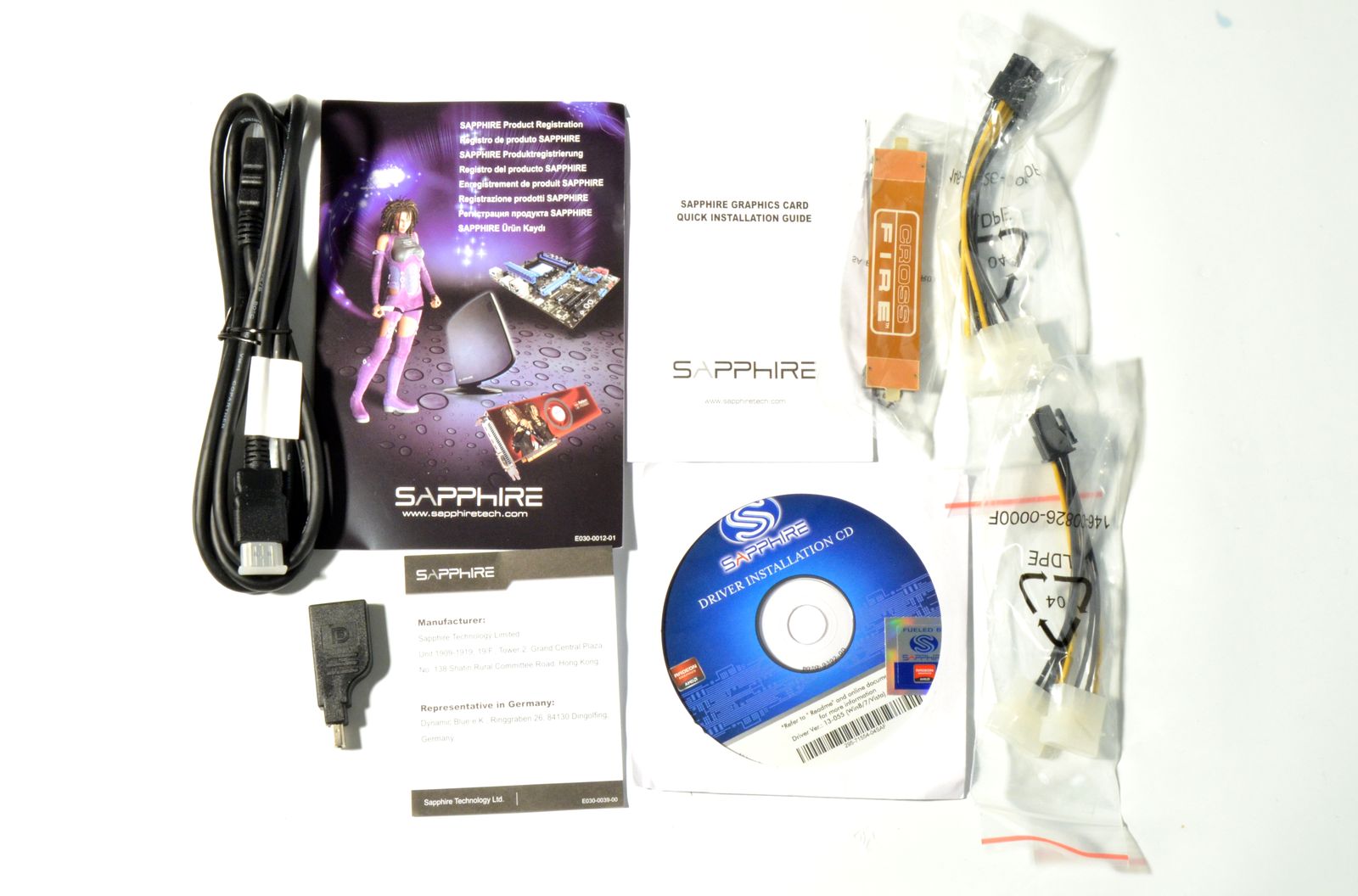

Pachetul este unul surprinzător de generos şi conţine, pe lângă ghidurile de utilizare, notificările referitoare la garanţie şi discul optic cu drivere şi aplicaţii, un bridge CrossFire, 2 adaptoare de alimentare, un adaptor de la mini DisplayPort la DisplayPort şi un cablu HDMI.

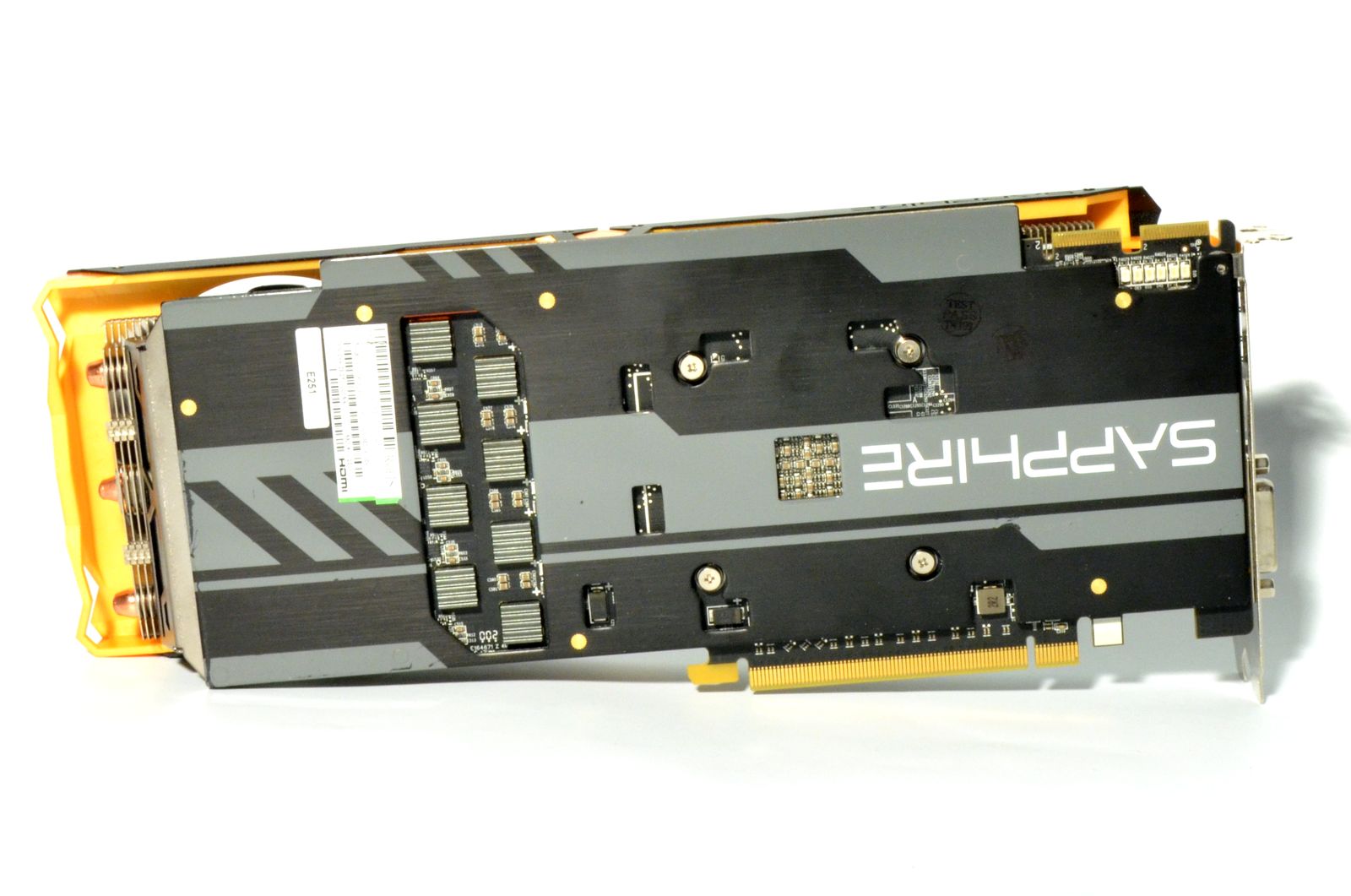

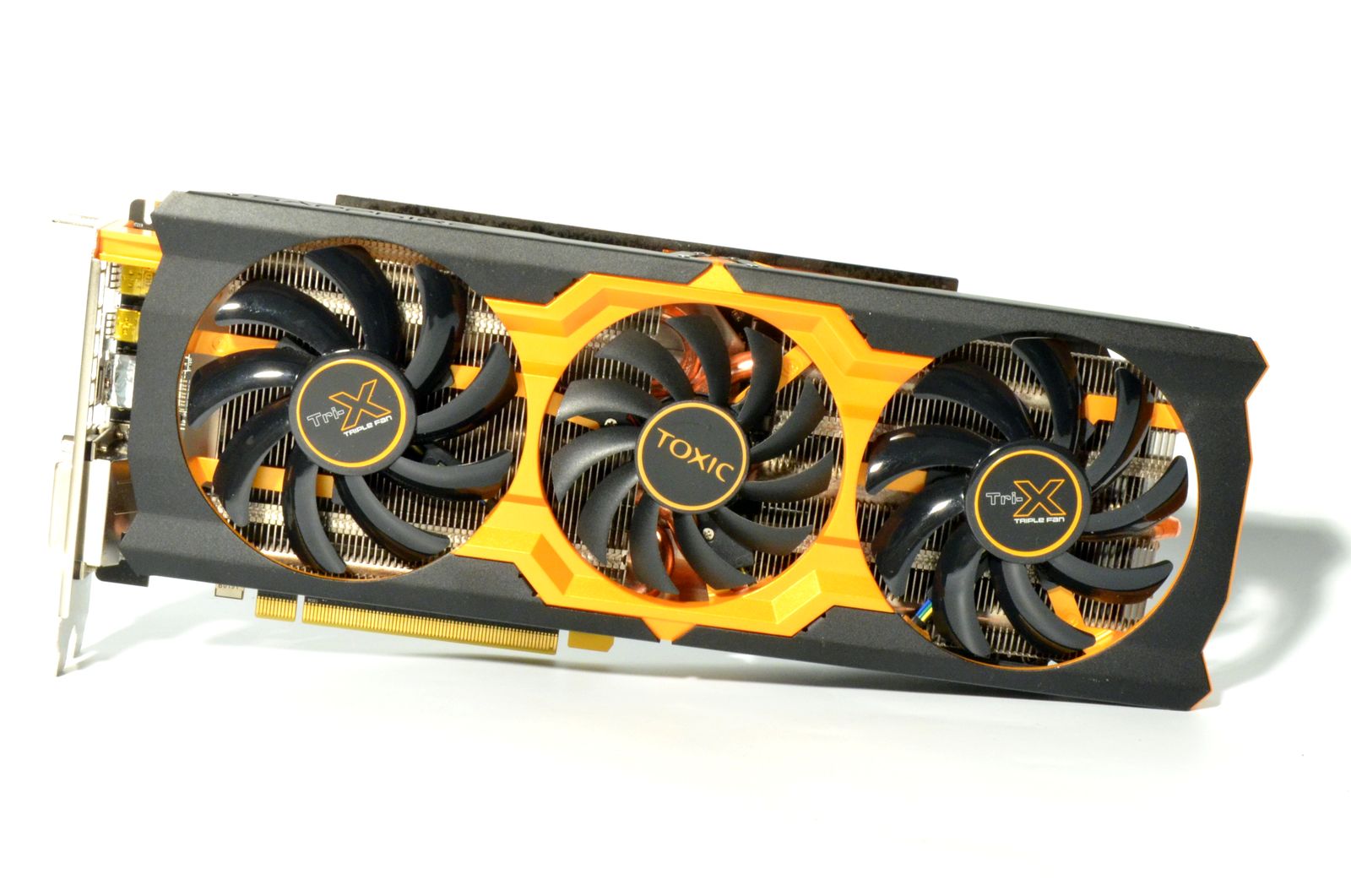

Surprinzător pentru specificaţiile afişate, placa ocupă numai 2 slot-uri, dar trebuie ţinut cont de faptul că are o lungime de 30.5cm, ceea ce recomandă un nivel ridicat de atenţie la alegerea carcasei. Lăţimea în schimb este de numai 10.7cm. Design-ul plăcii a suferit şi el modificări şi foloseşte o combinaţie de negru cu portocaliu în locul vechiului albastru de care eu personal mă cam plictisisem.

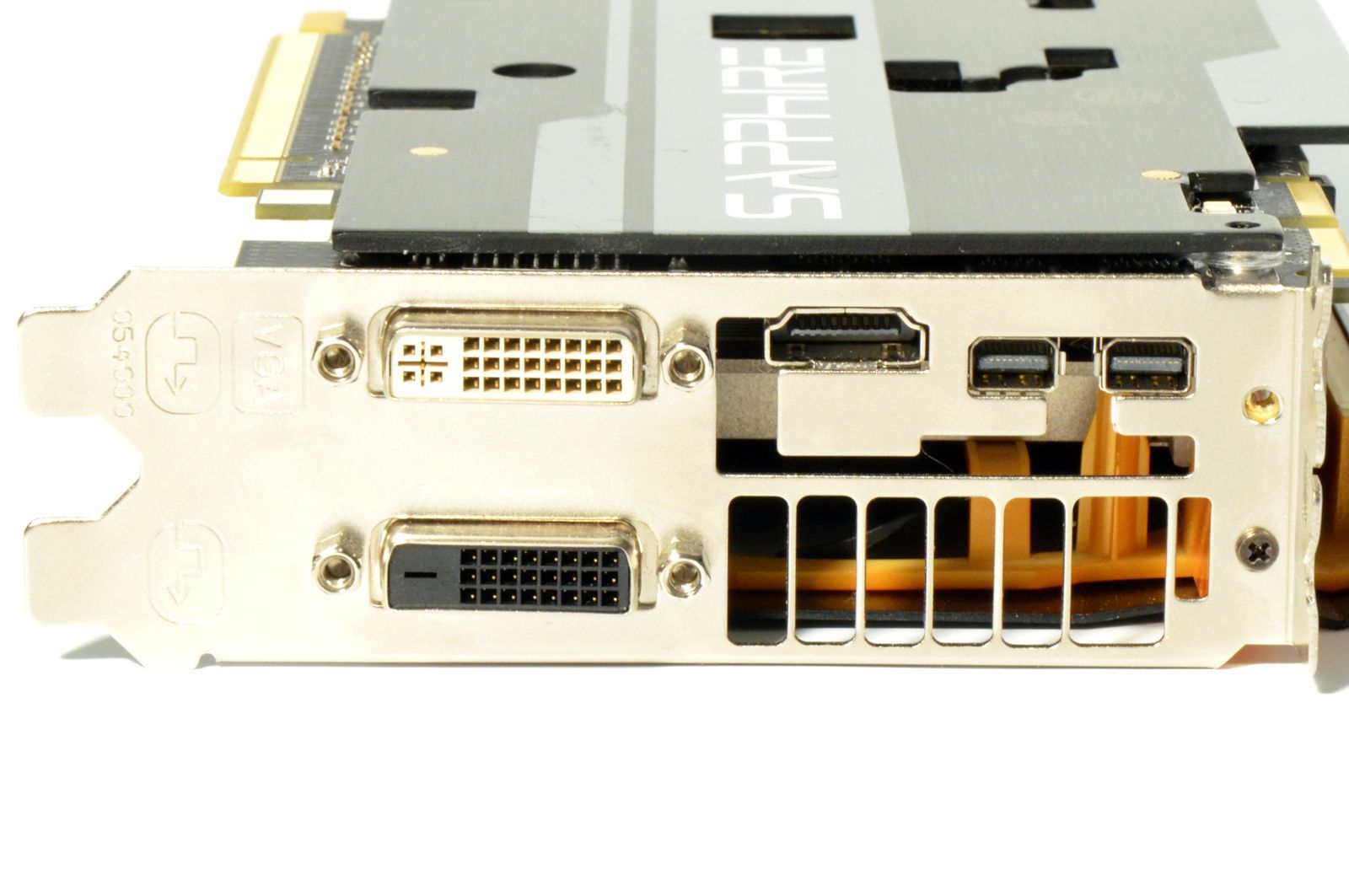

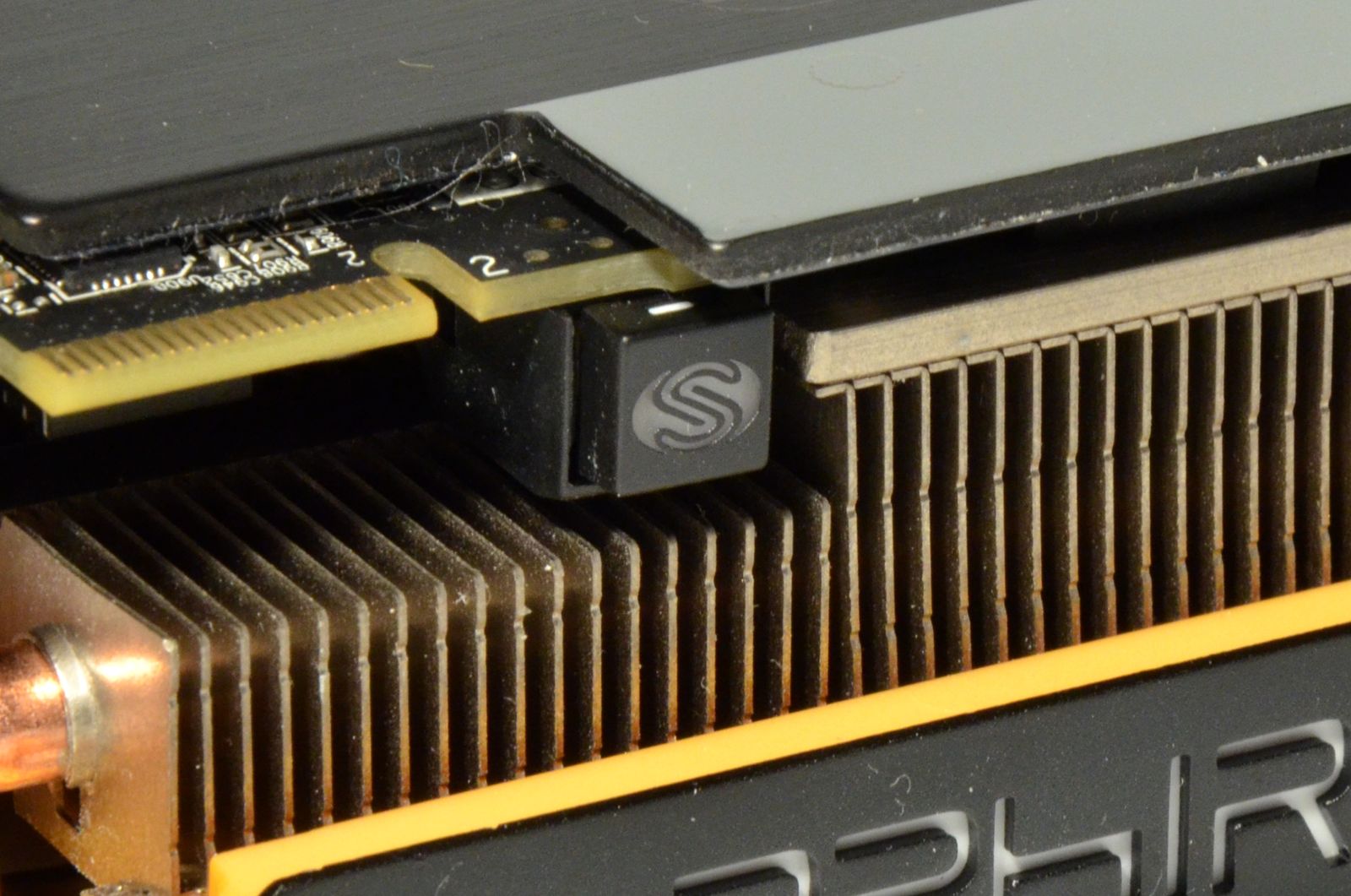

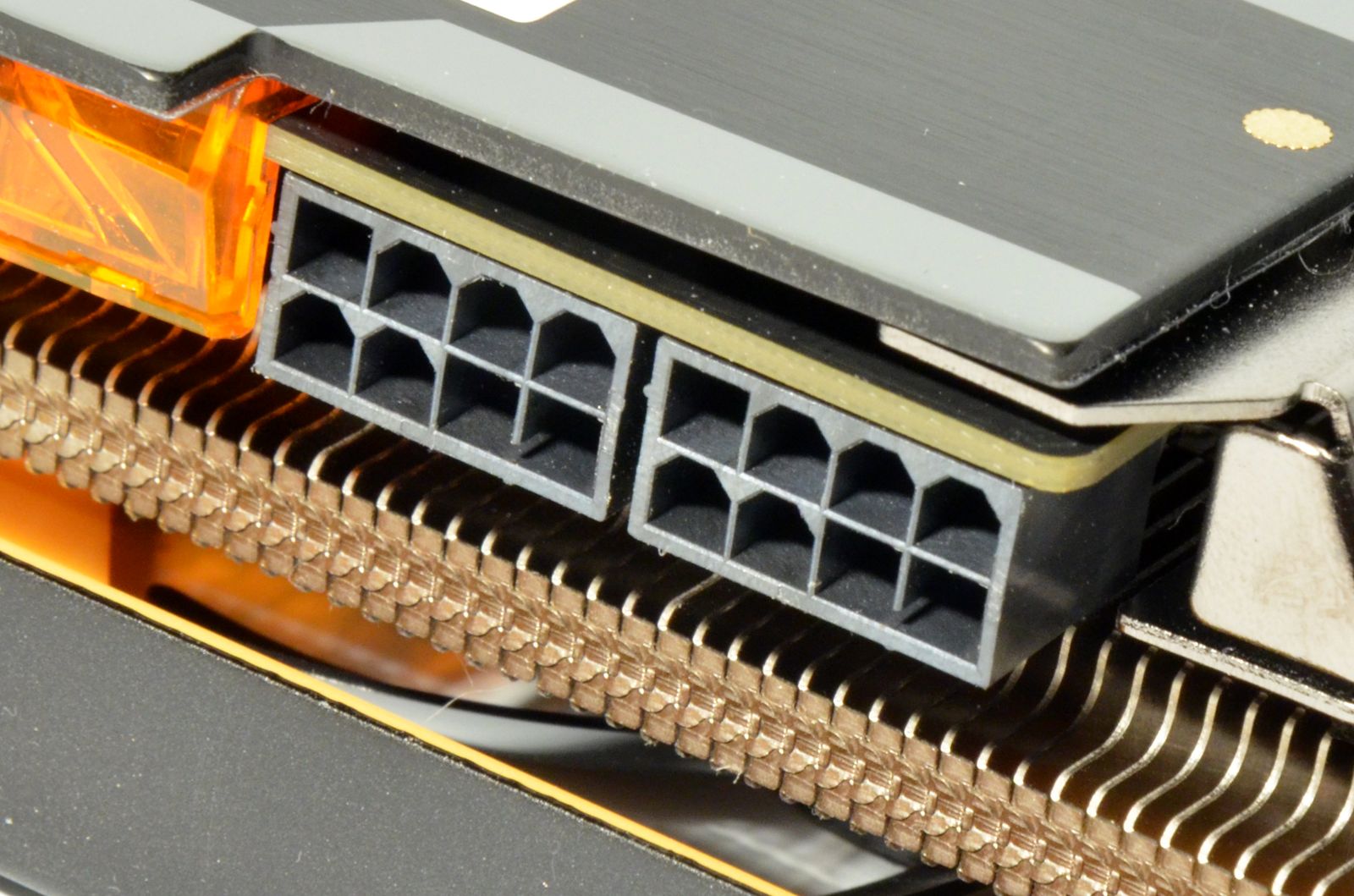

Bracket-ul dual-slot oferă 1 DVI-D, 1 DVI-I, 1 HDMI şi 2 mini DisplayPort. Pentru alimentarea cu energie, producătorul a montat 2 conectori cu 8 pini. De asemenea, mai trebuie subliniat că placa oferă 2 moduri de funcţionare – UEFI sau tradiţional – oferite prin intermediul a 2 BIOS-uri ce pot fi selectate cu ajutorul comutatorului dedicat.

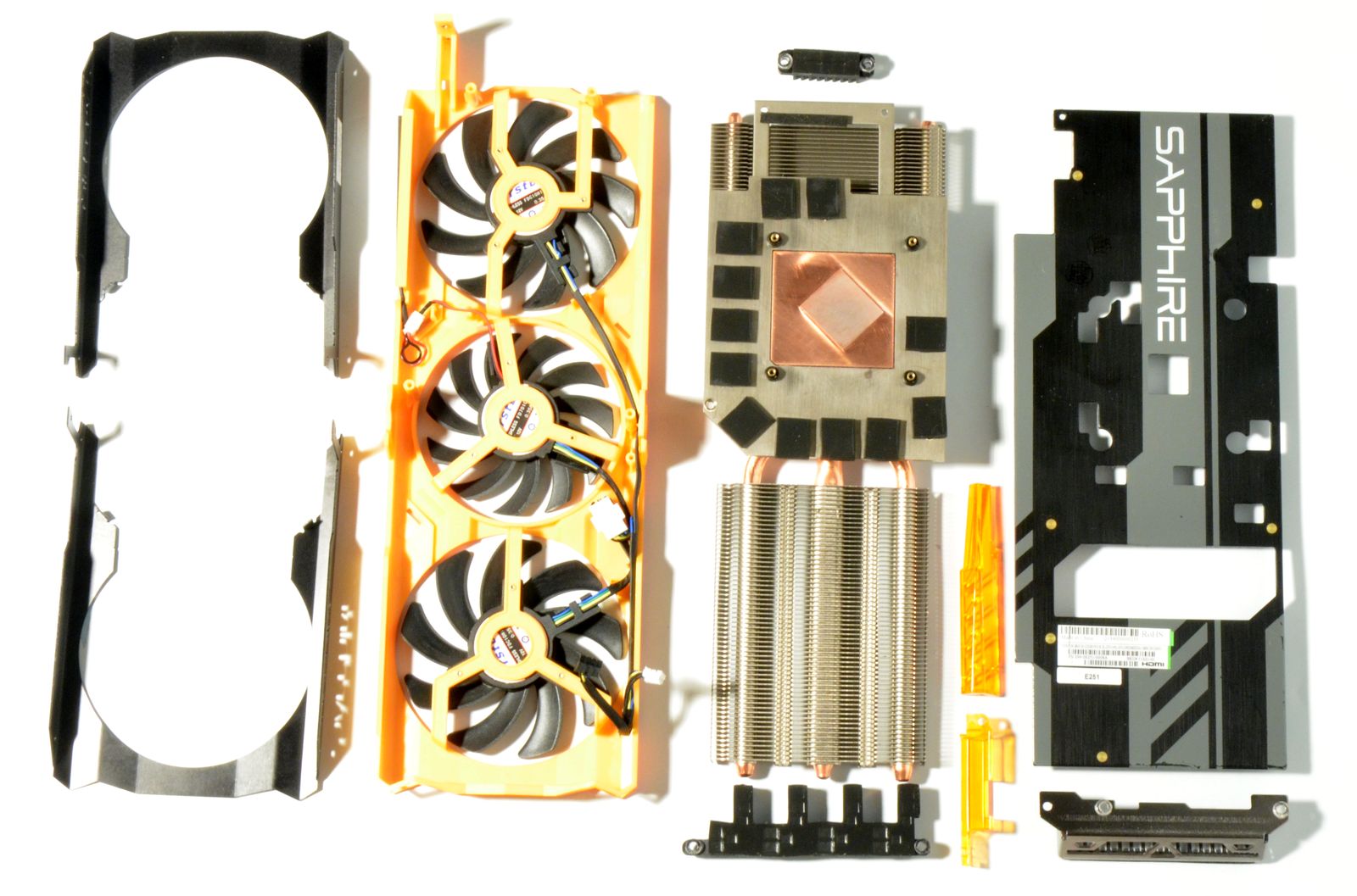

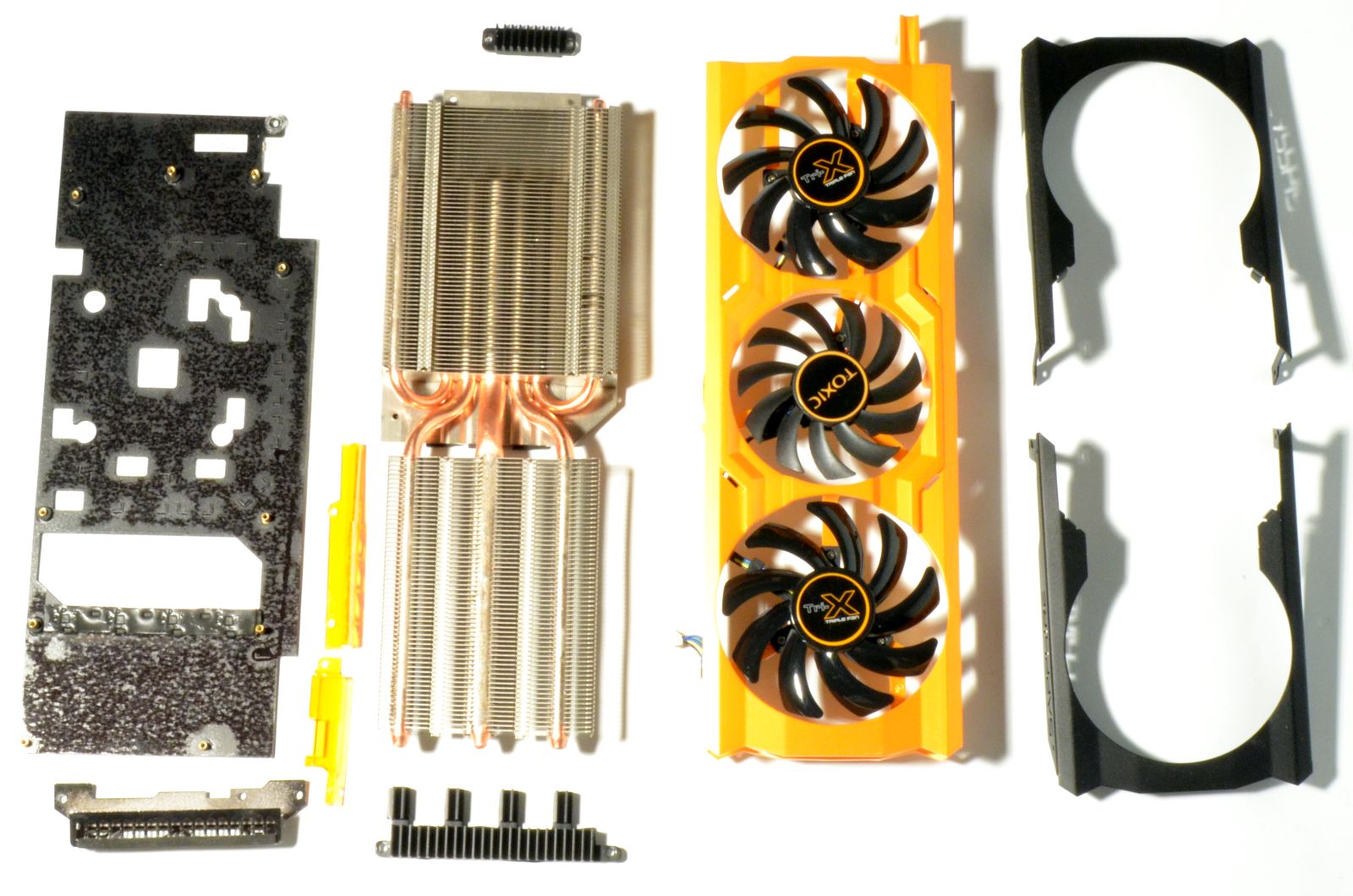

Cooler-ul Tri-X este unul complex, alcătuit dintr-un heatsink masiv pentru GPU şi RAM, 2 heatsink-uri de dimensiuni reduse pentru VRM, un heatspreader şi o carcasă dotată cu 3 ventilatoare, plus câteva elemente de protecţie. Heatsink-ul principal dispune de o talpă de contact din cupru şi este prevăzut cu 1 heatpipe de 10mm, 2 de 8mm şi 2 de 6mm. 2 dintre ventilatoare au diametrul de 90mm, în timp ce al treilea are numai 80mm şi sunt fixate cu ajutorul unei carcase din plastic peste care sunt ataşate 2 elemente metalice. Demontarea cooler-ului pentru a ajunge în stadiul în care îl puteţi vedea mai jos reprezintă o operaţie laborioasă ce presupune înlăturarea a 33 şuruburi.

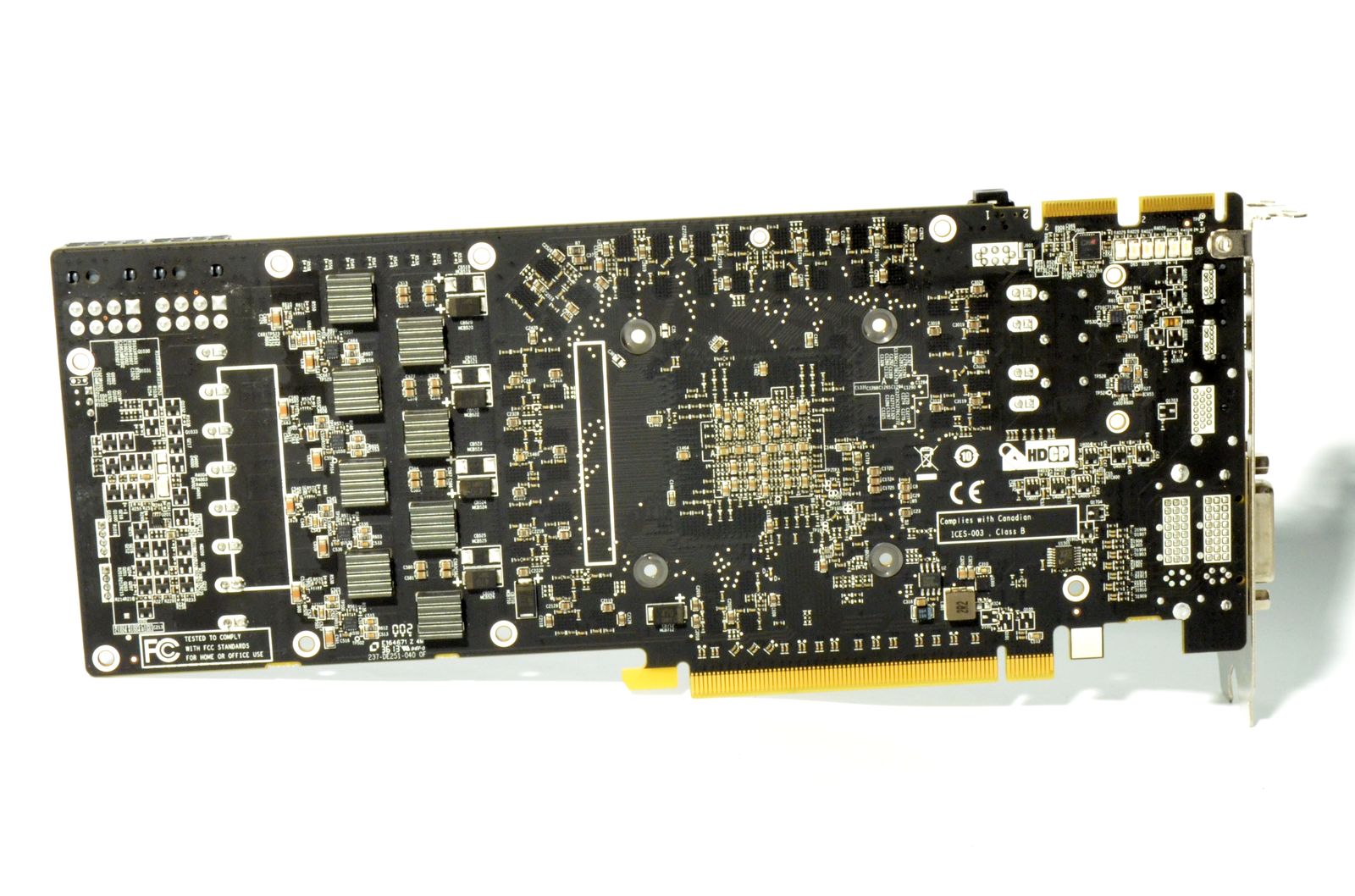

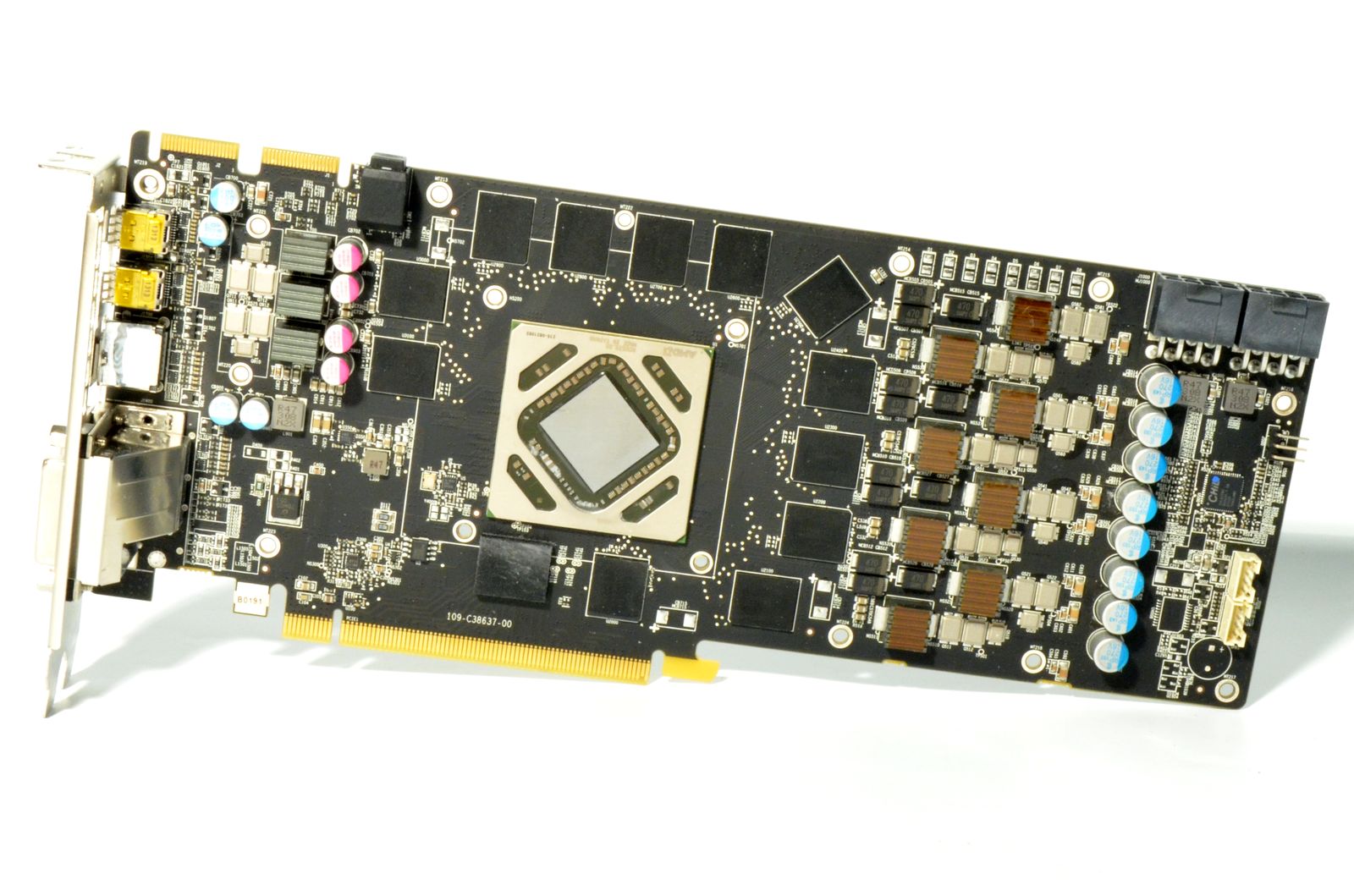

PCB-ul cu 12 straturi are o lungime de numai 26.5cm, în timp ce lăţimea sa măsoară 9.8cm. Datorită complexităţii, acesta dispune de componente amplasate pe ambele părţi.

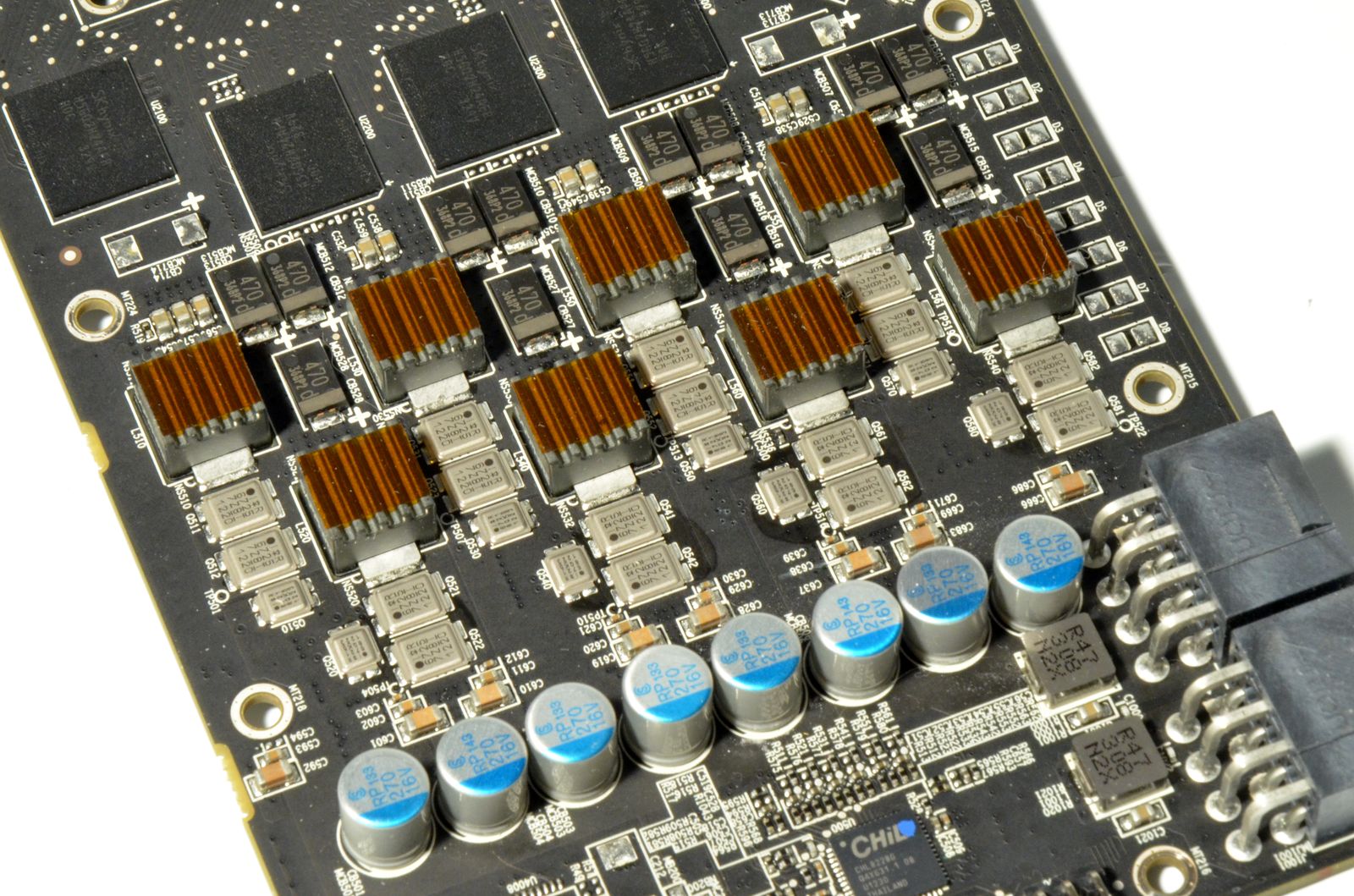

VRM-ul este alcătuit din 8+2 stagii confecţionate cu componente de calitate superioară pentru performanţe mai bune şi durabilitate.

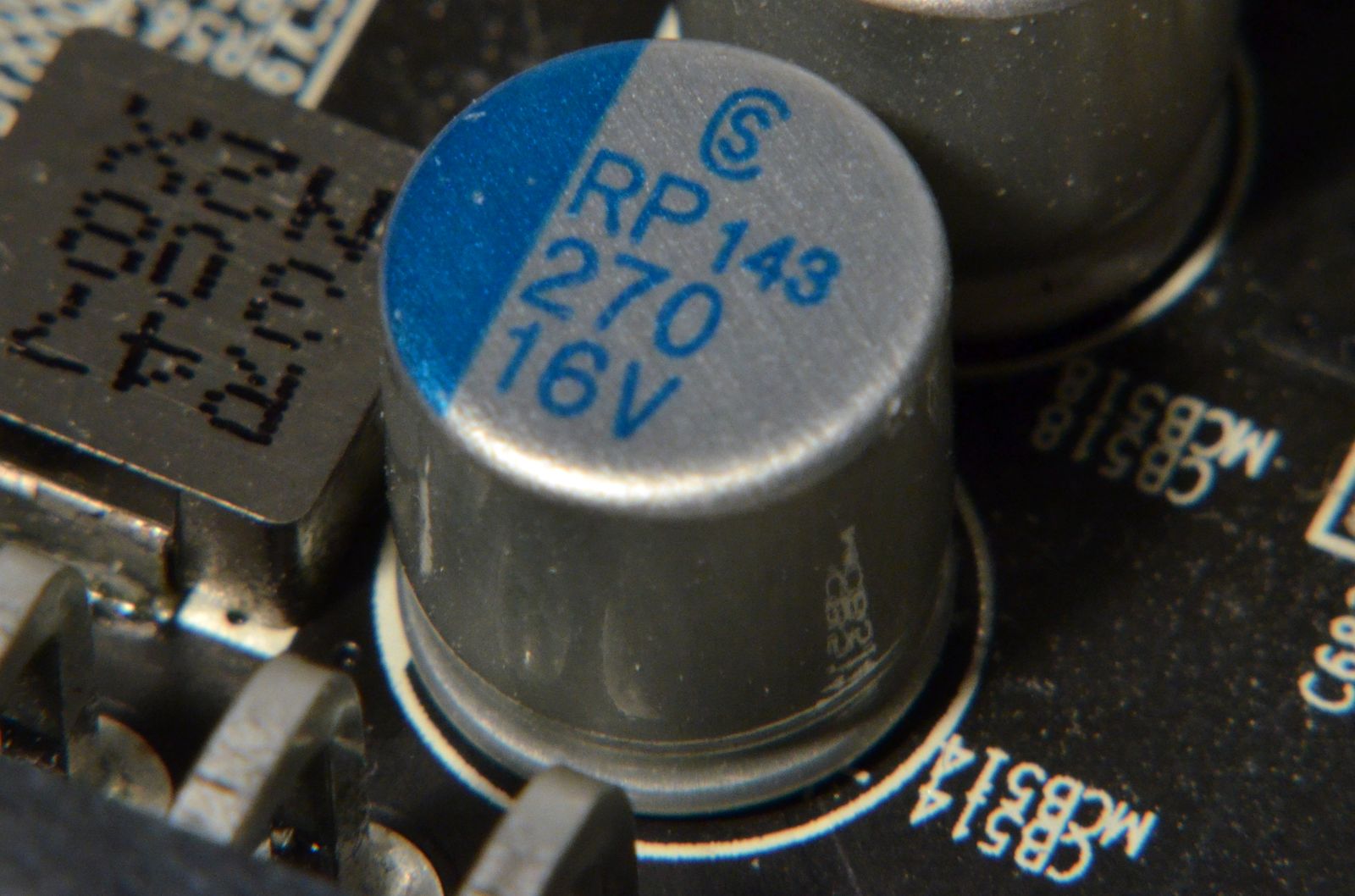

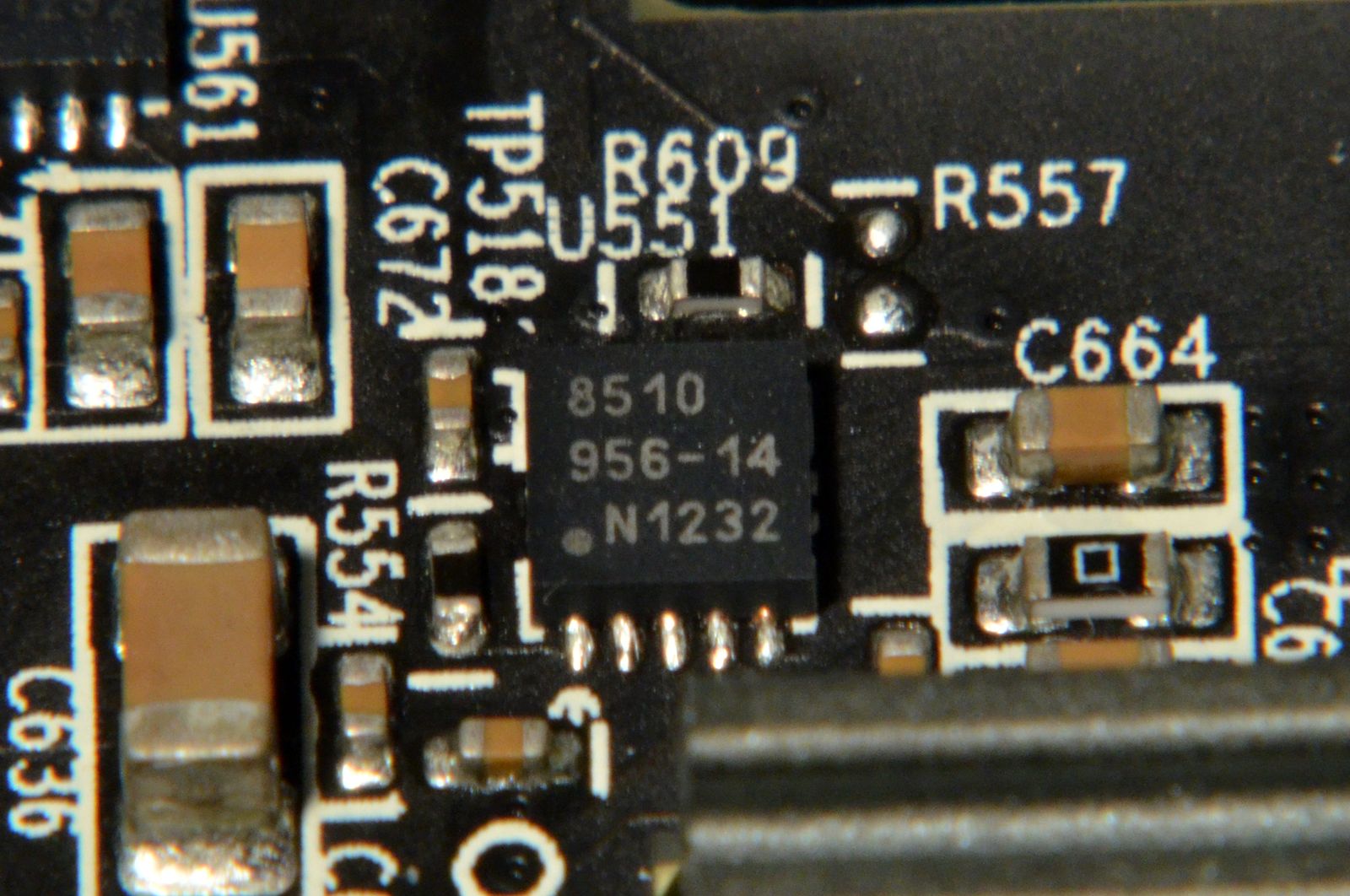

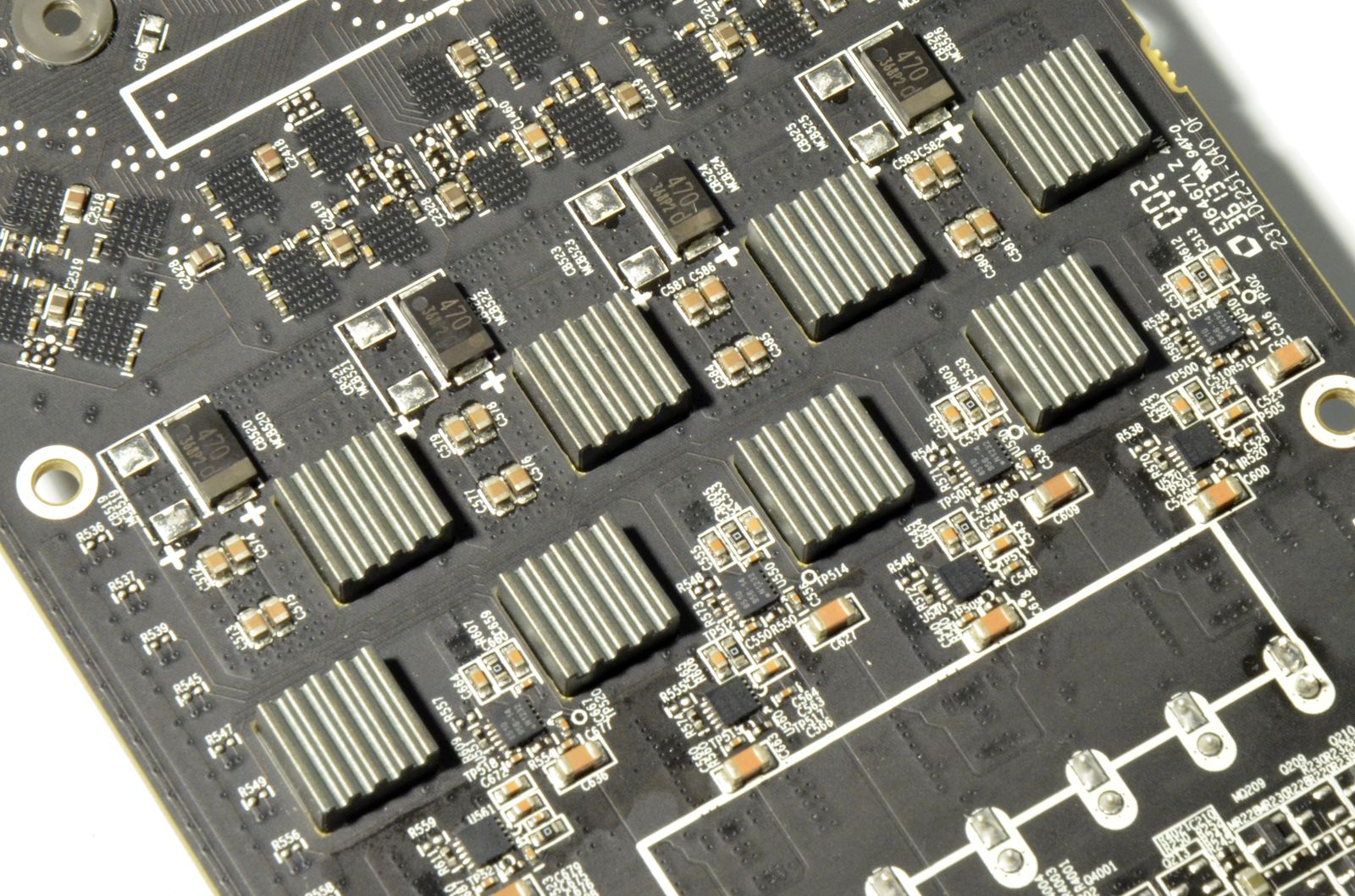

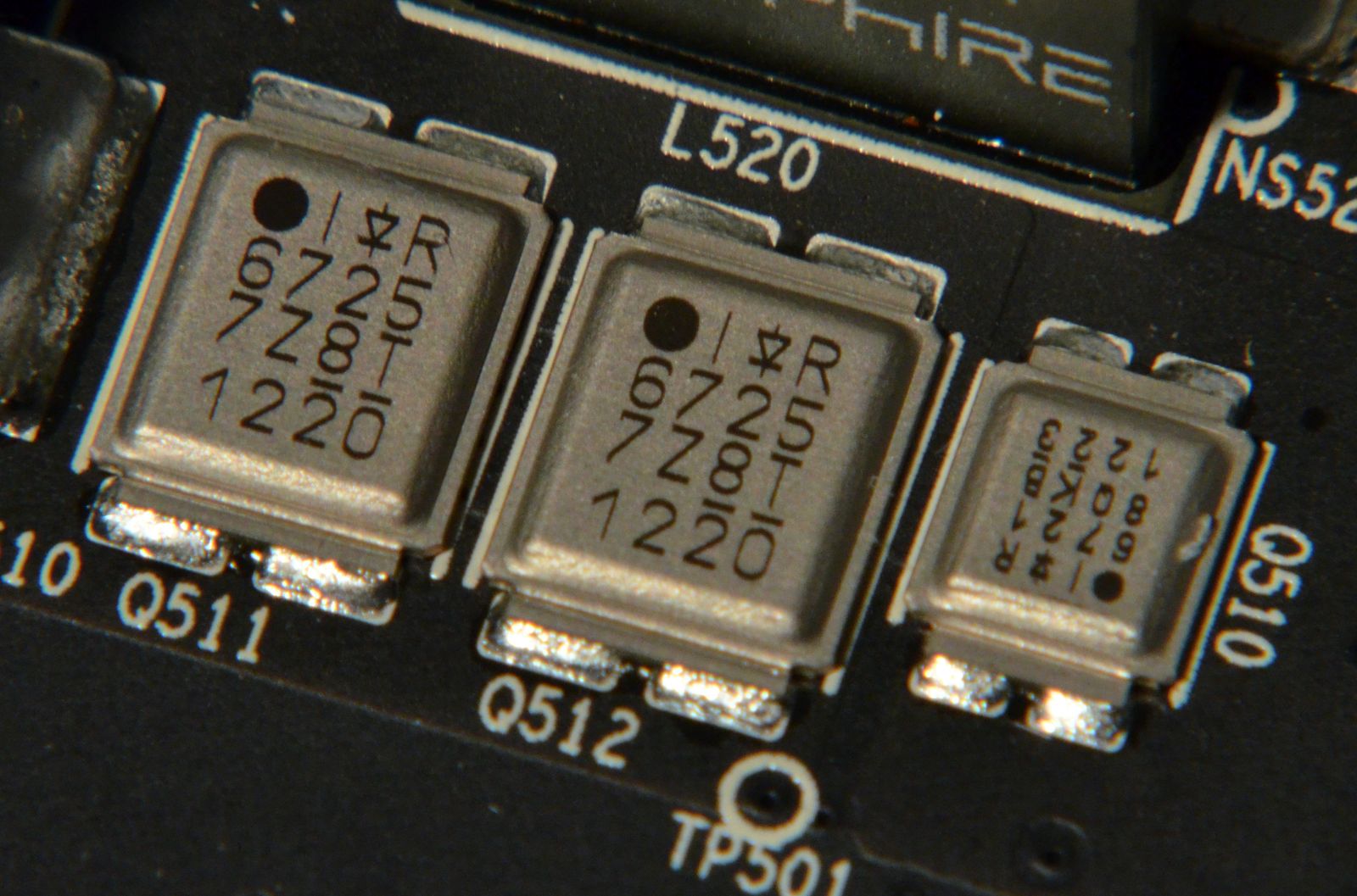

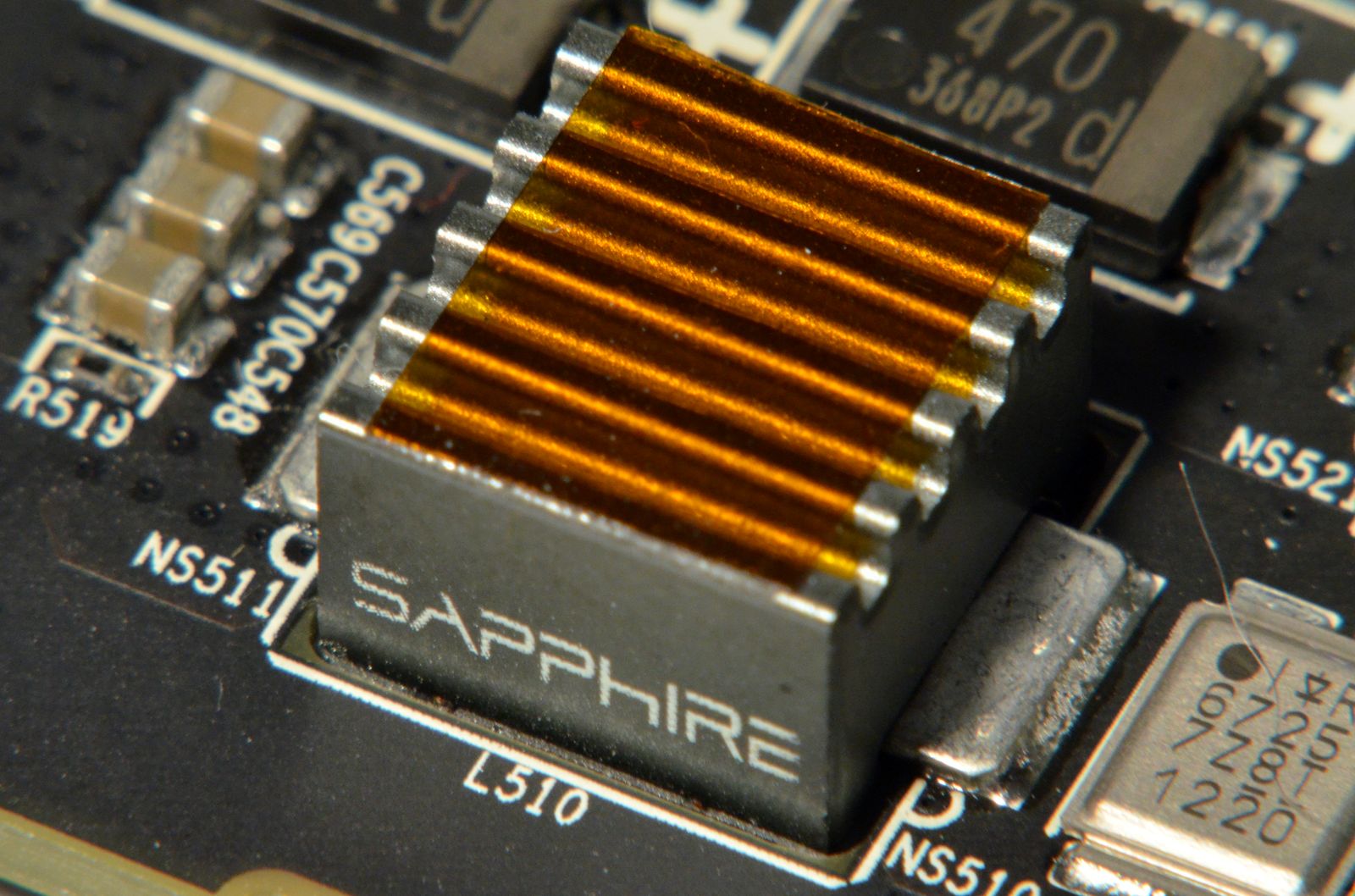

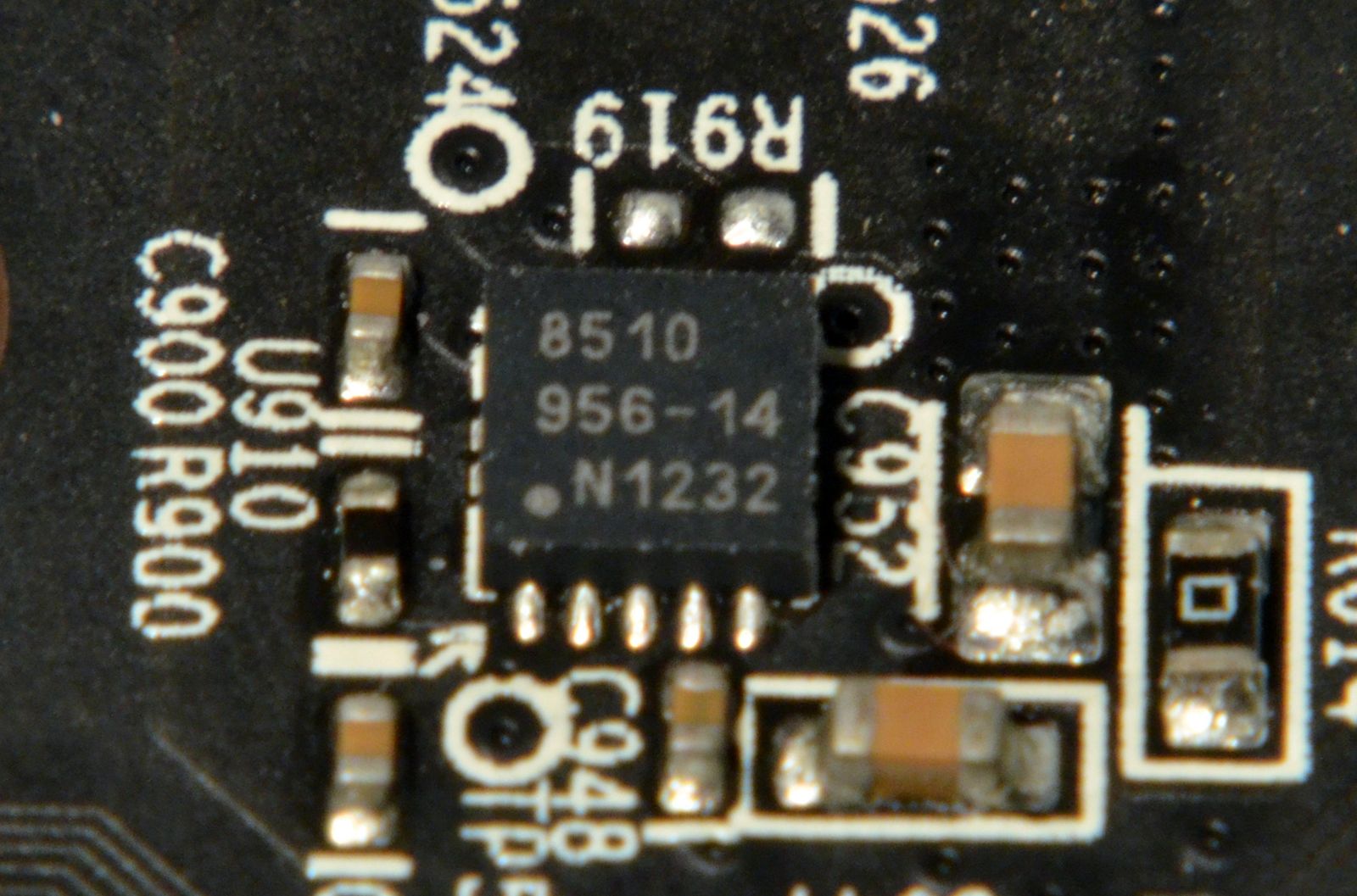

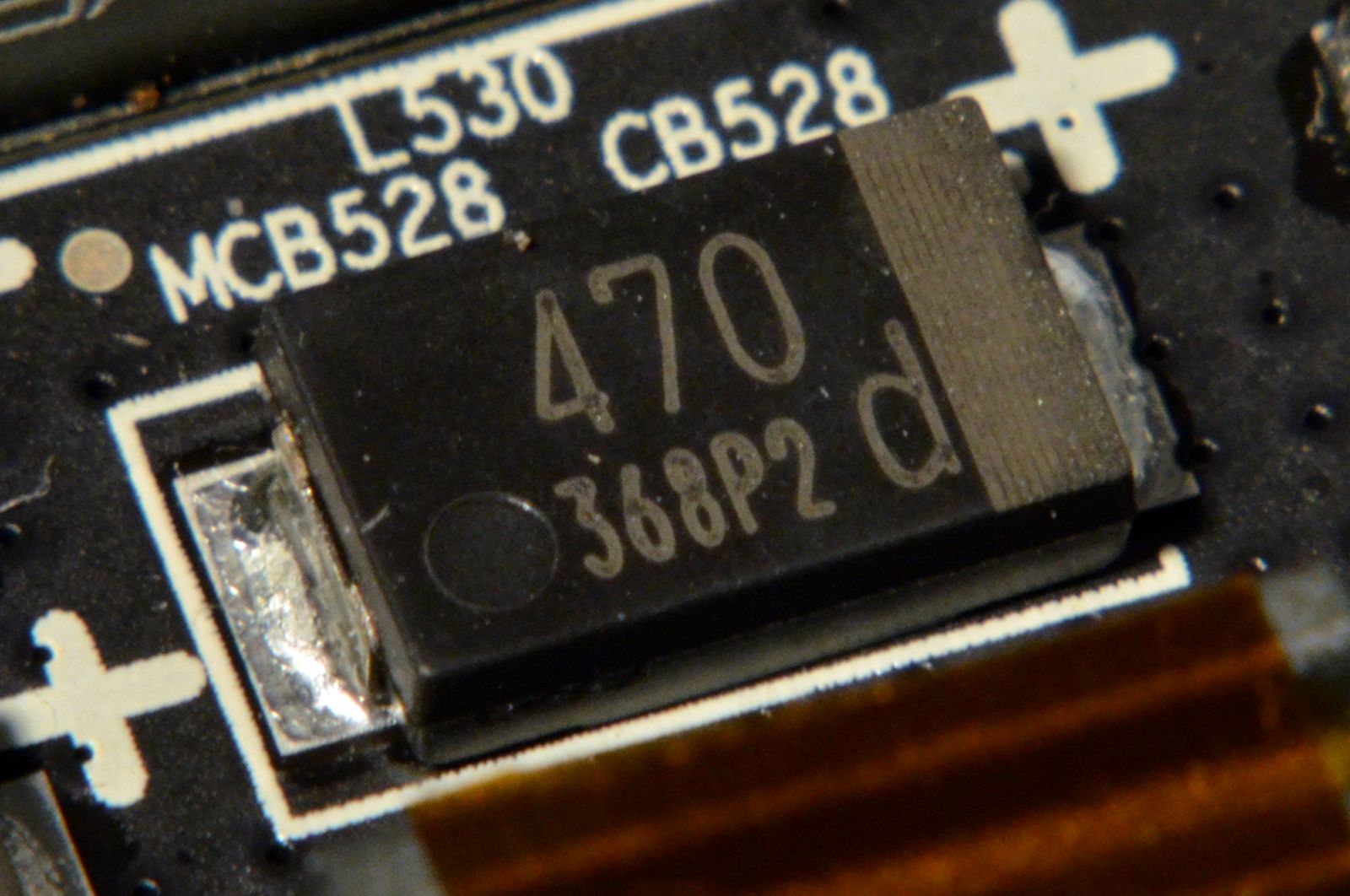

Fiecare stagiu de alimentare pentru GPU este format din câte 2 tranzistori MOSFET IRF6725 şi 1 IRF6721 produşi de International Rectifier, 1 driver CHL8510, 1 bobină Black Diamond dotată cu heatsink-uri pe ambele părţi şi condensatori solizi. La toate acestea se adaugă şi condensatorii cu tantal pentru o mai bună filtrare a curentului.

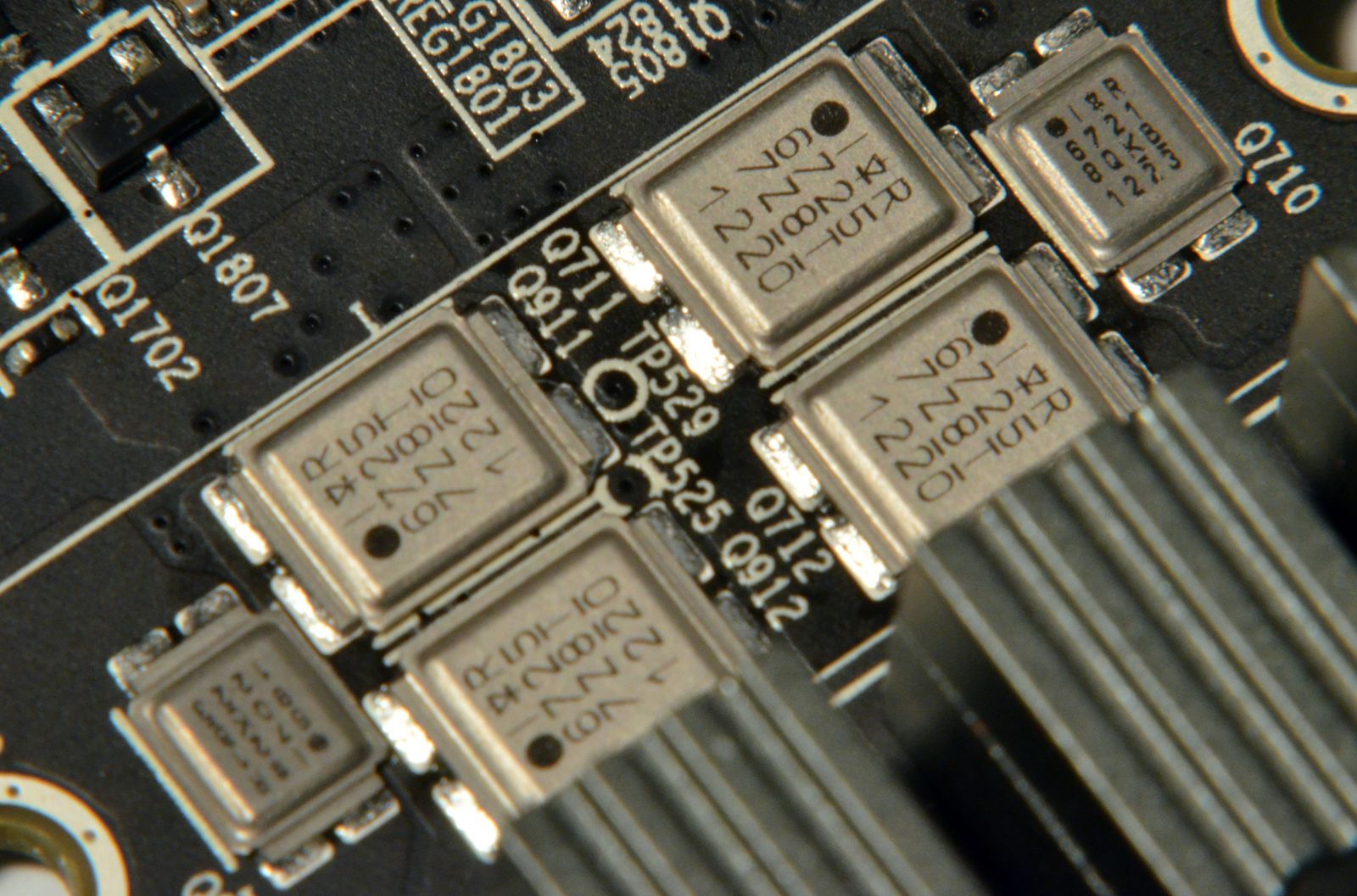

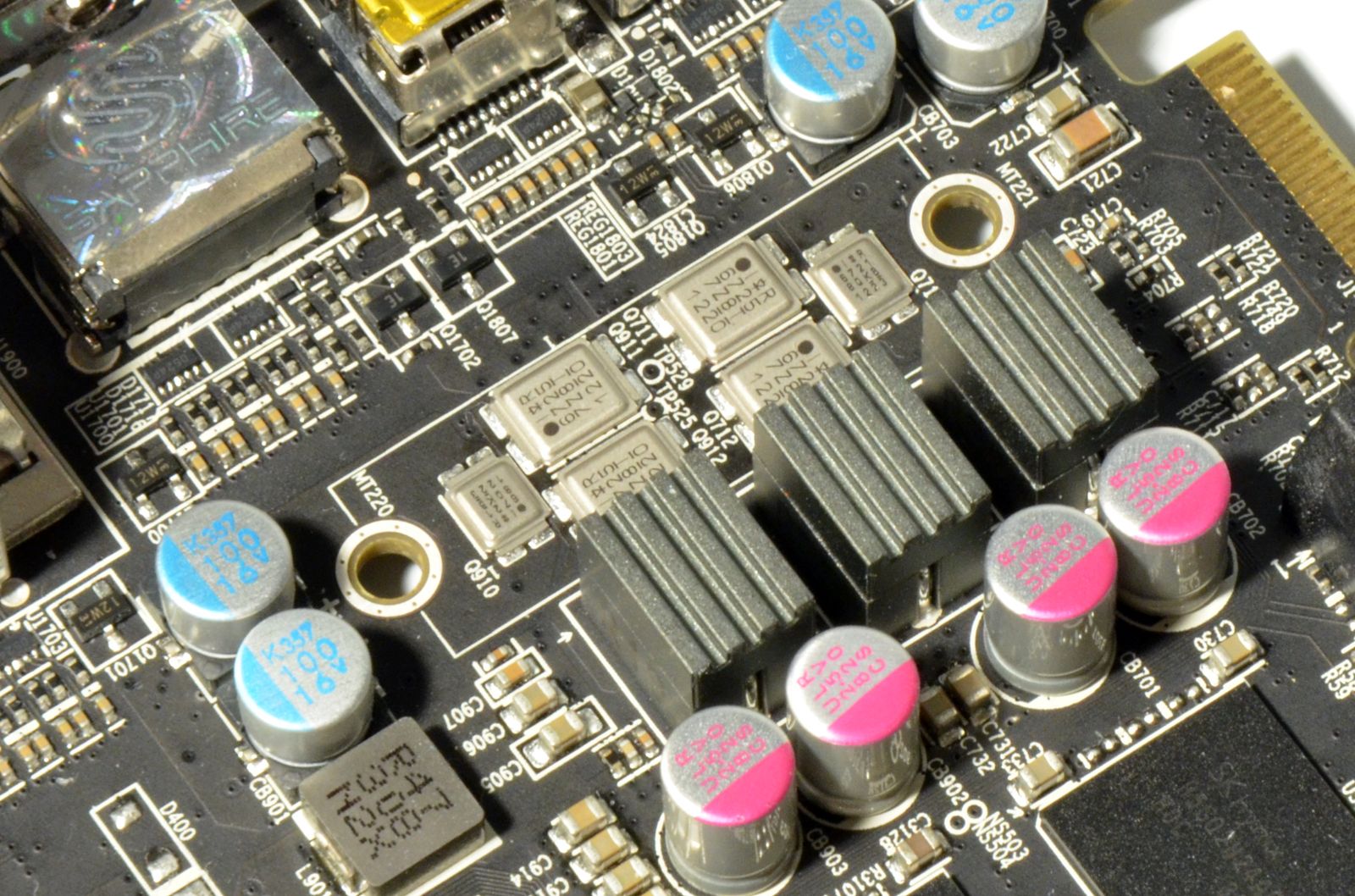

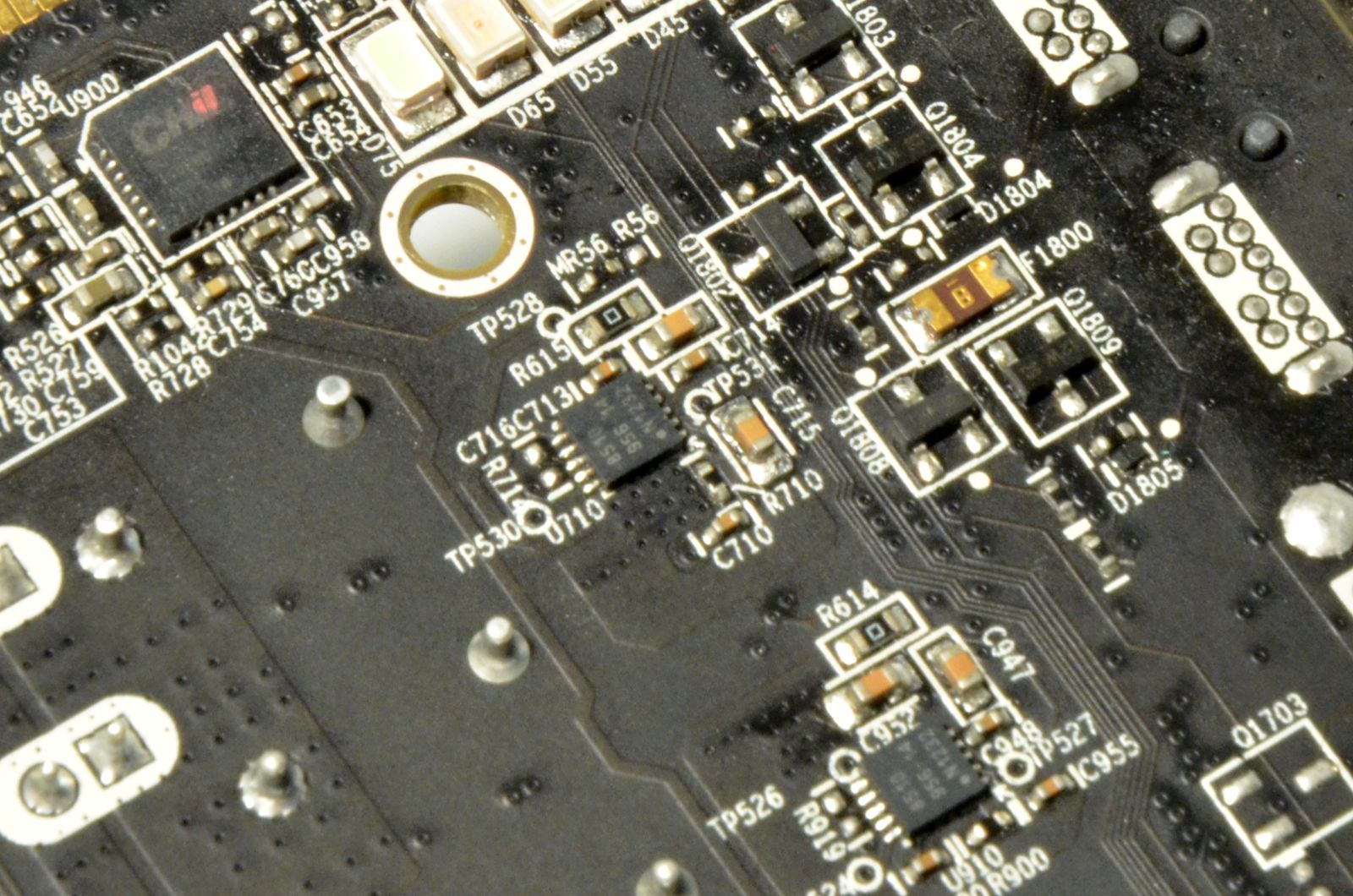

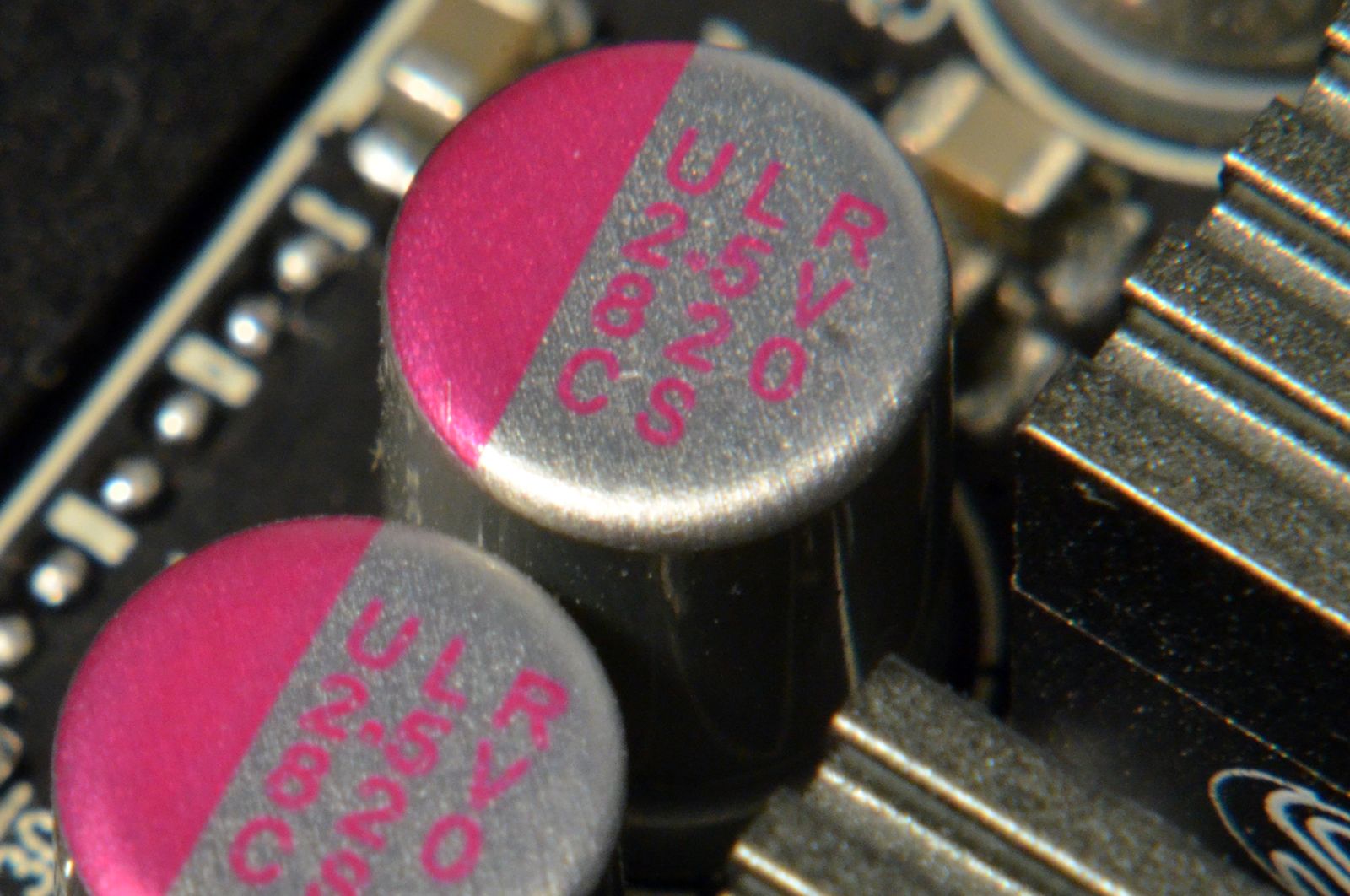

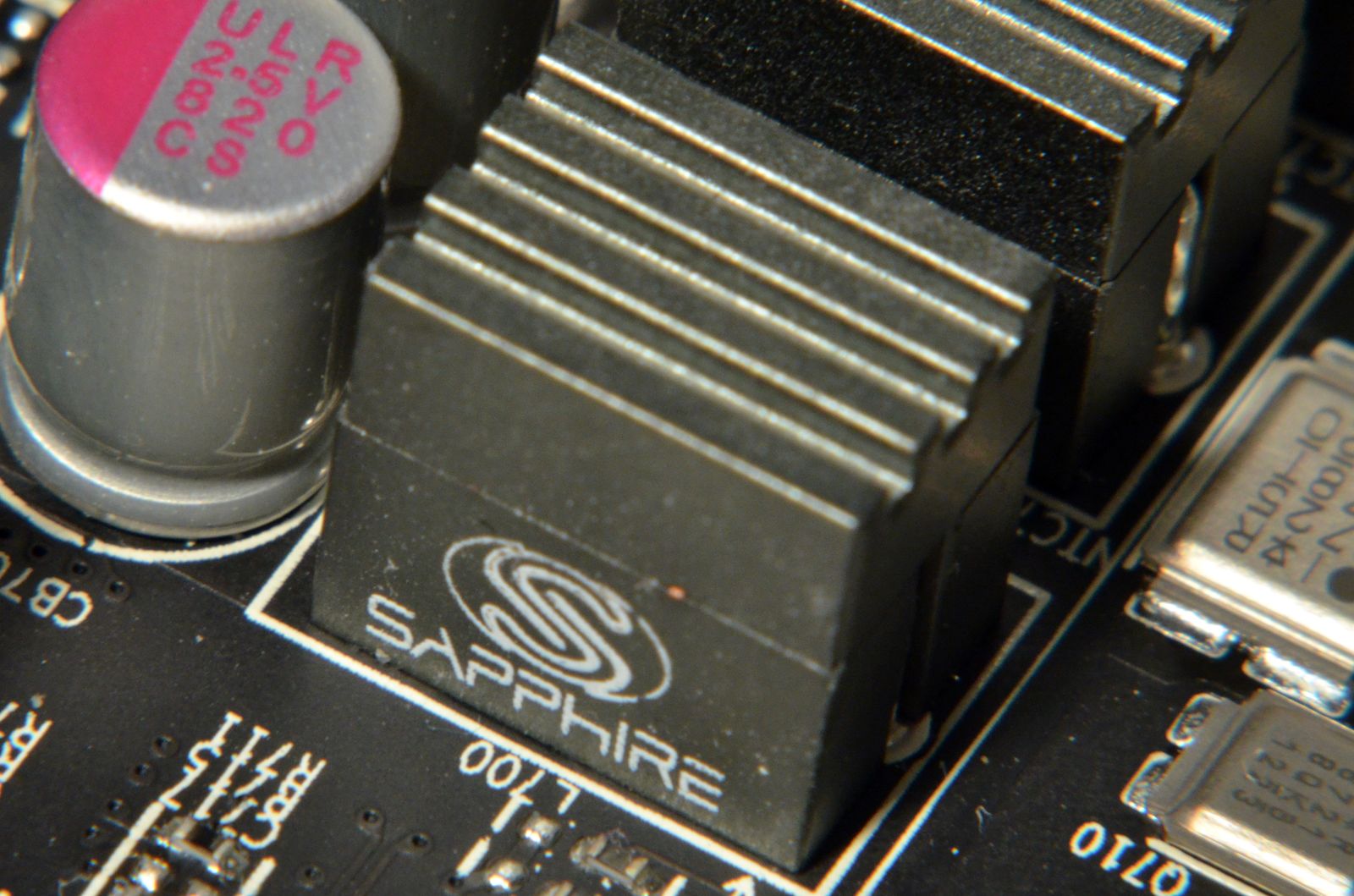

Un scenariu similar întâlnim şi în cazul etajelor de alimentare pentru chip-urile de memorie video, unde au fost folosiţi câte 2 tranzistori MOSFET IRF6725 şi 1 IRF6721 produşi de International Rectifier, 1 driver CHL8510, 1 bobină Black Diamond (cu heatspreader doar pe o parte de această dată) şi condensatori solizi.

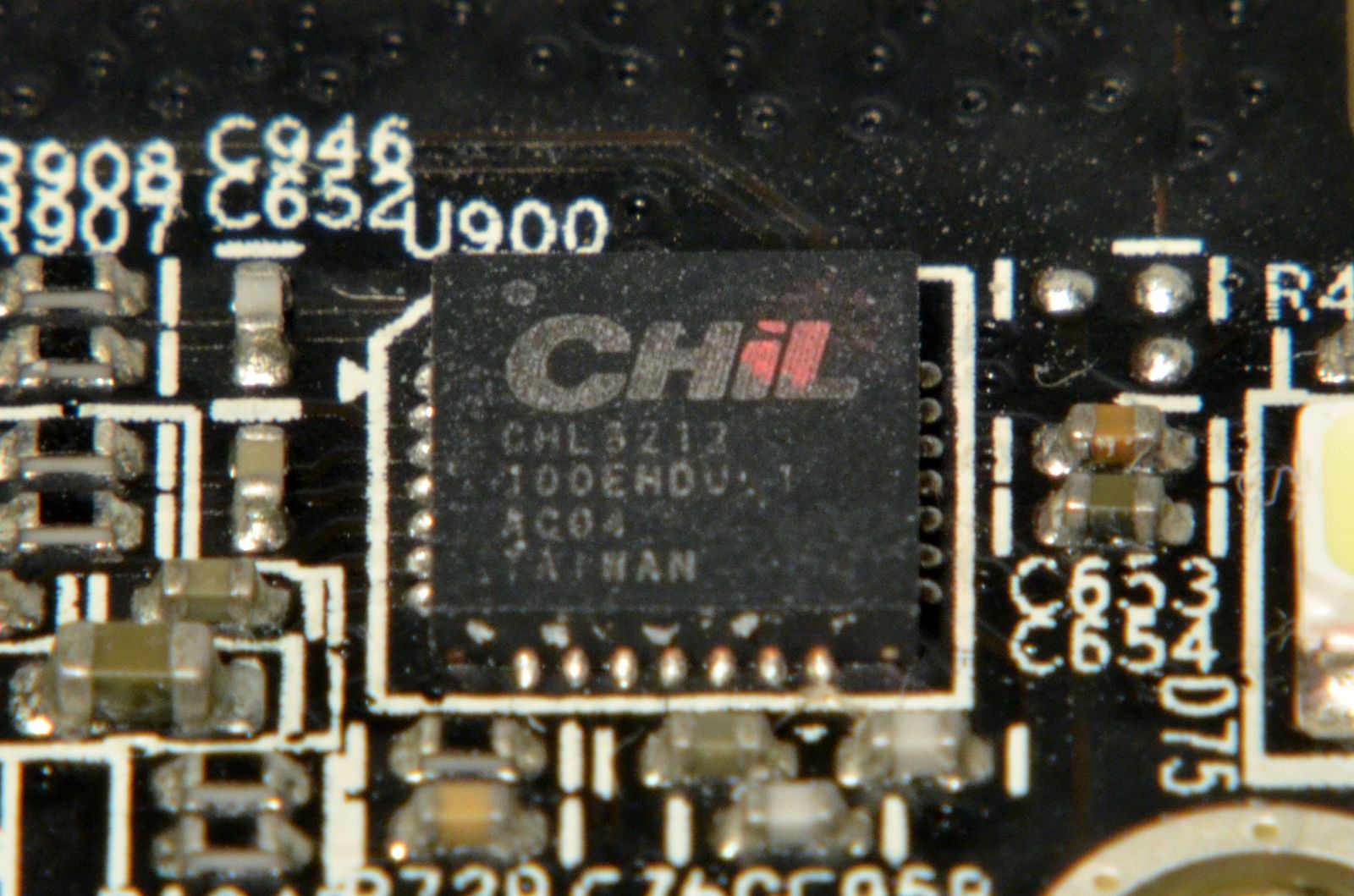

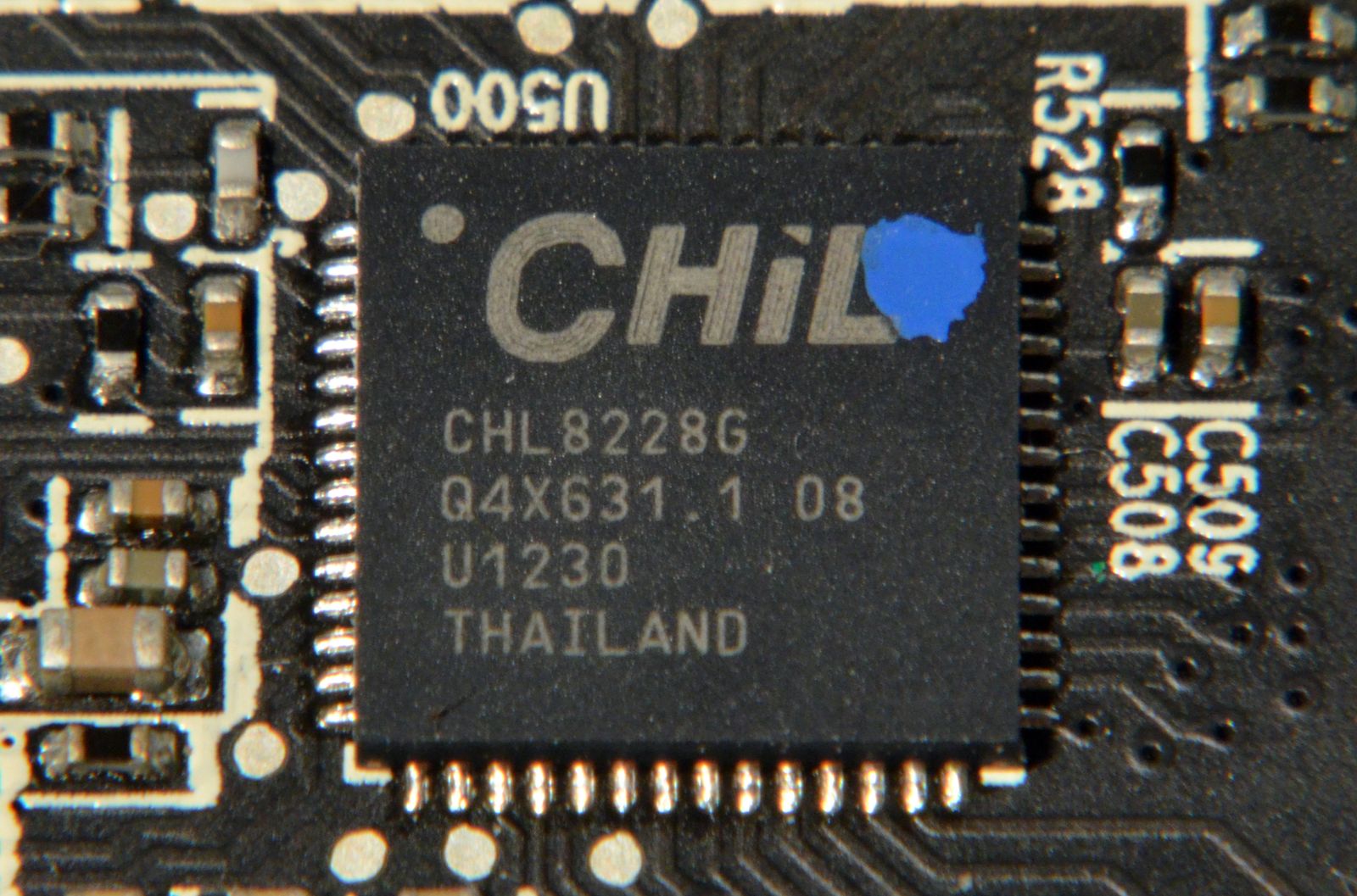

Aceste ansambluri complexe sunt controlate cu ajutorul controllerelor CHL8228G şi CHL8212.

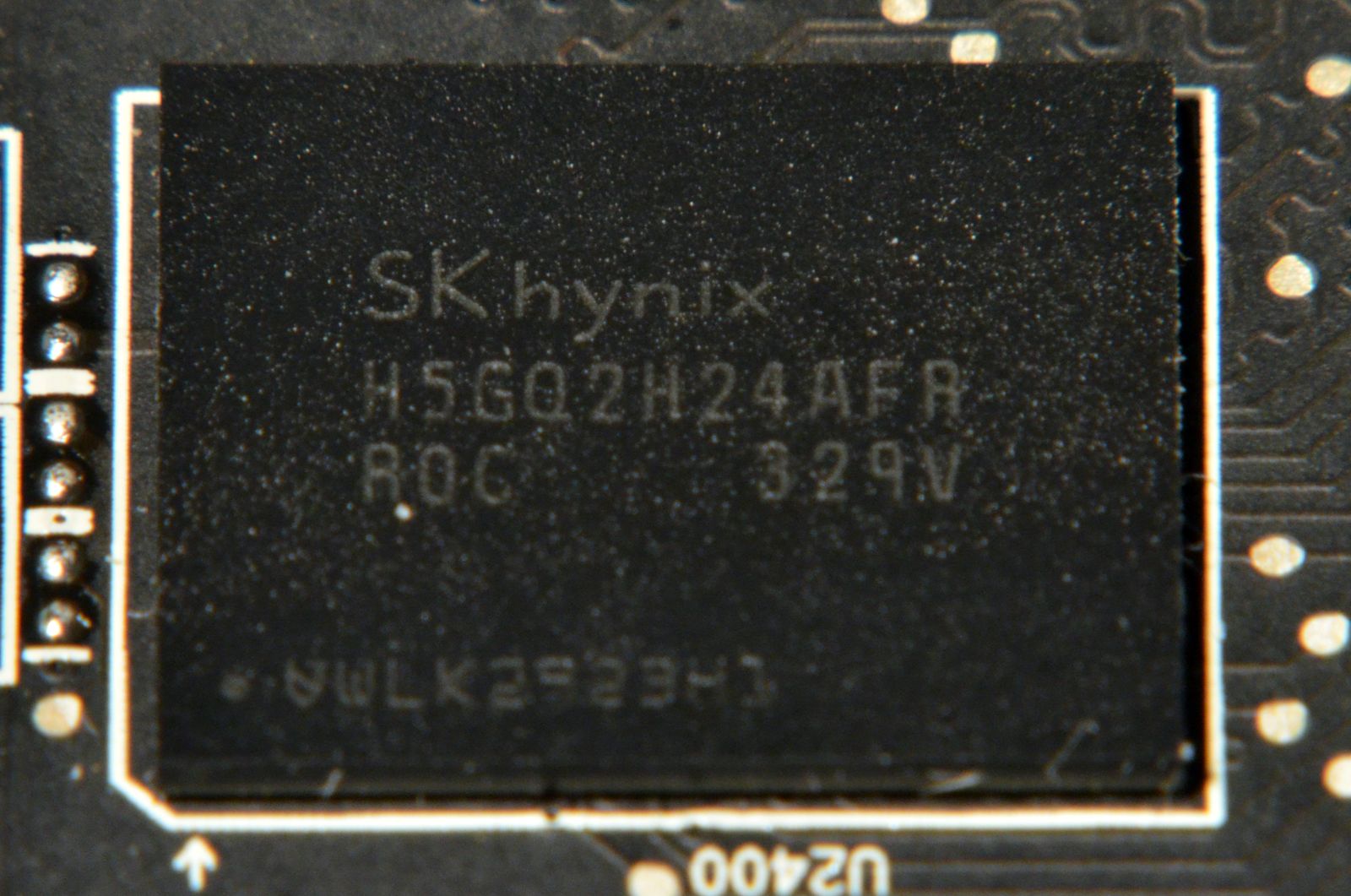

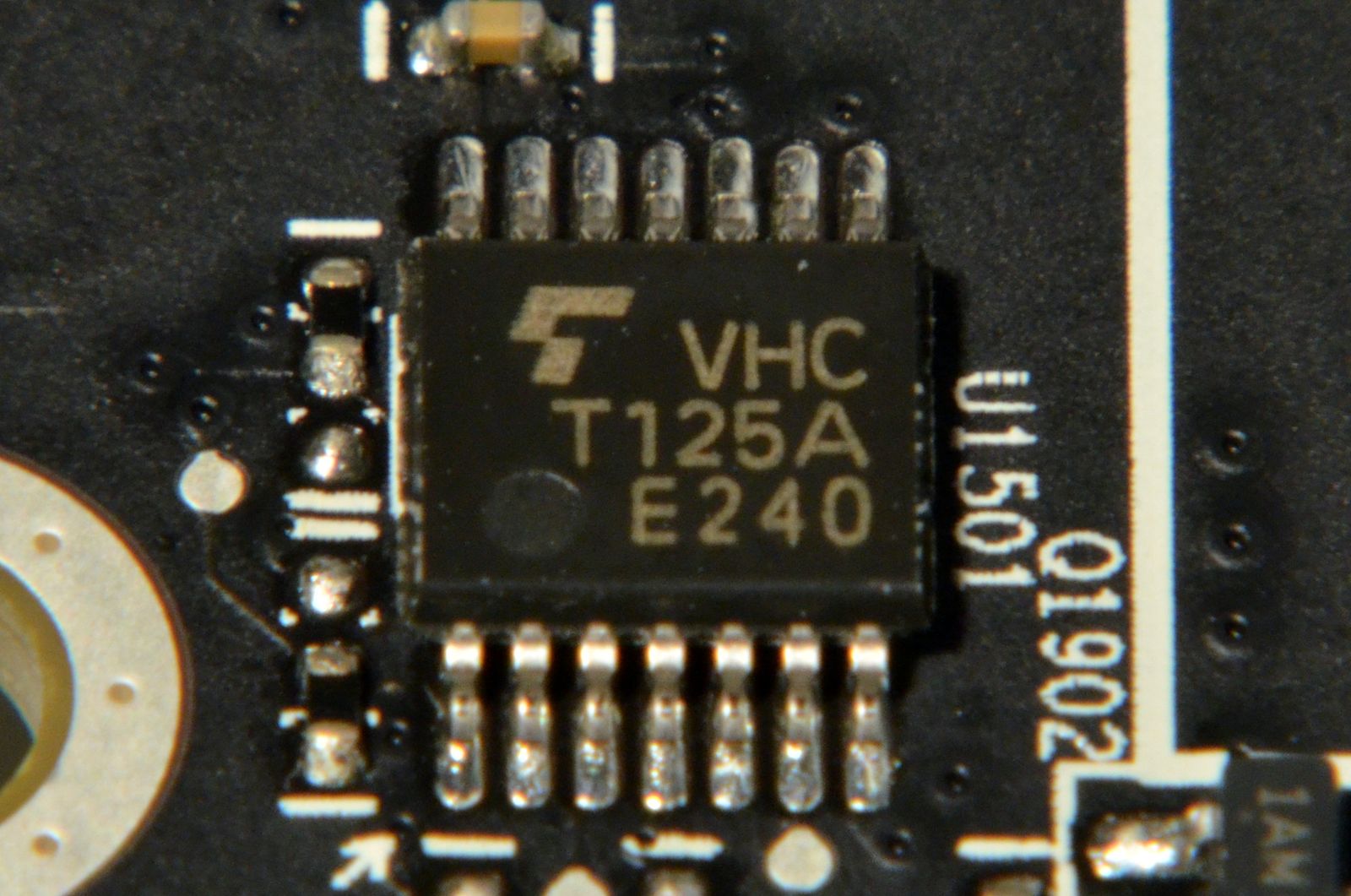

Pentru a putea obţine frecvenţe mai mari în condiţii de stabilitate, Sapphire au montat şi un buffer de bus MC74VHCT125A produs de ON Semiconductor. În mod previzibil, cele 12 chip-uri de memorie video GDDR5 sunt Hynix H5GQ2H24AFR-R0C.

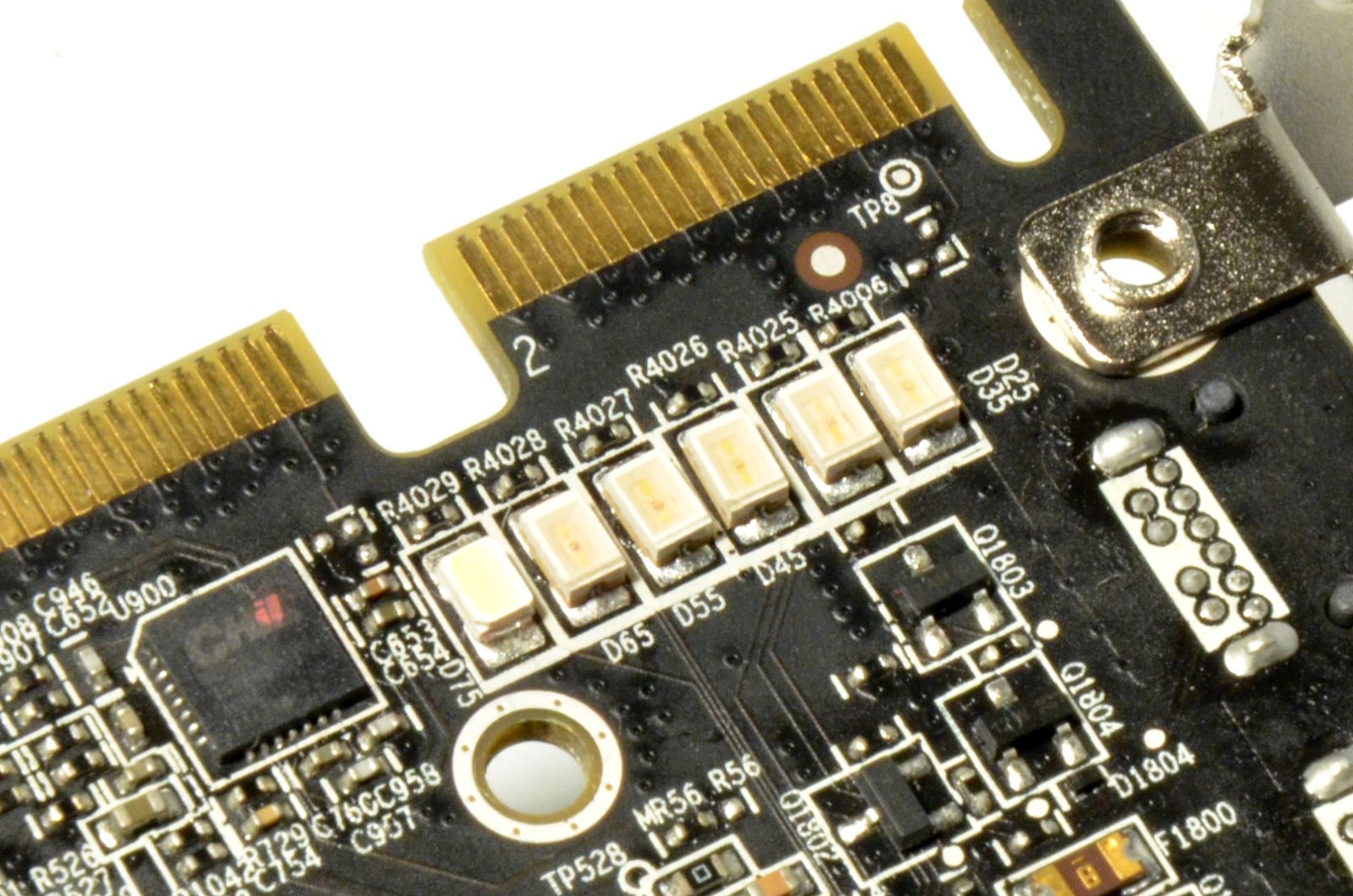

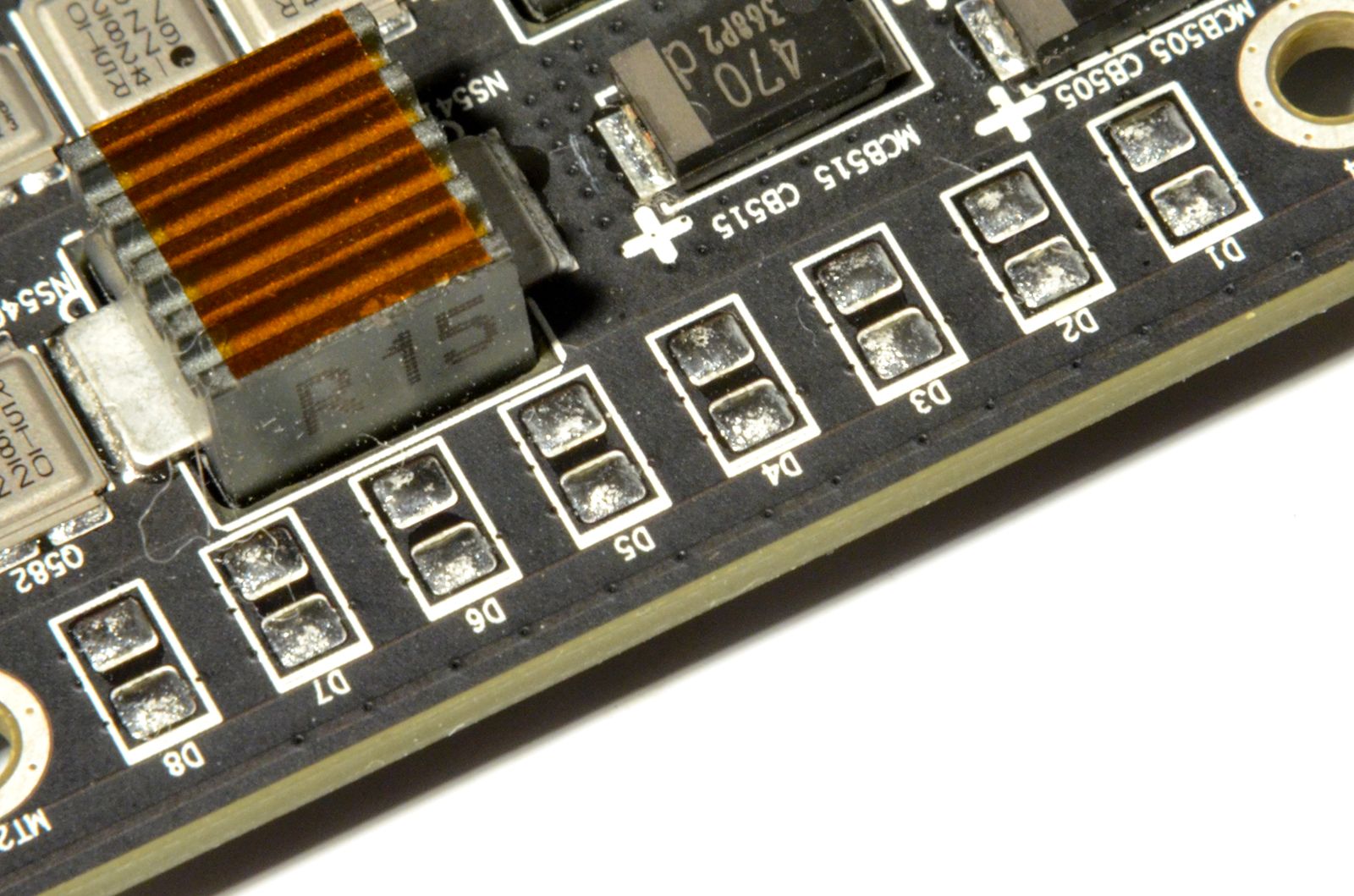

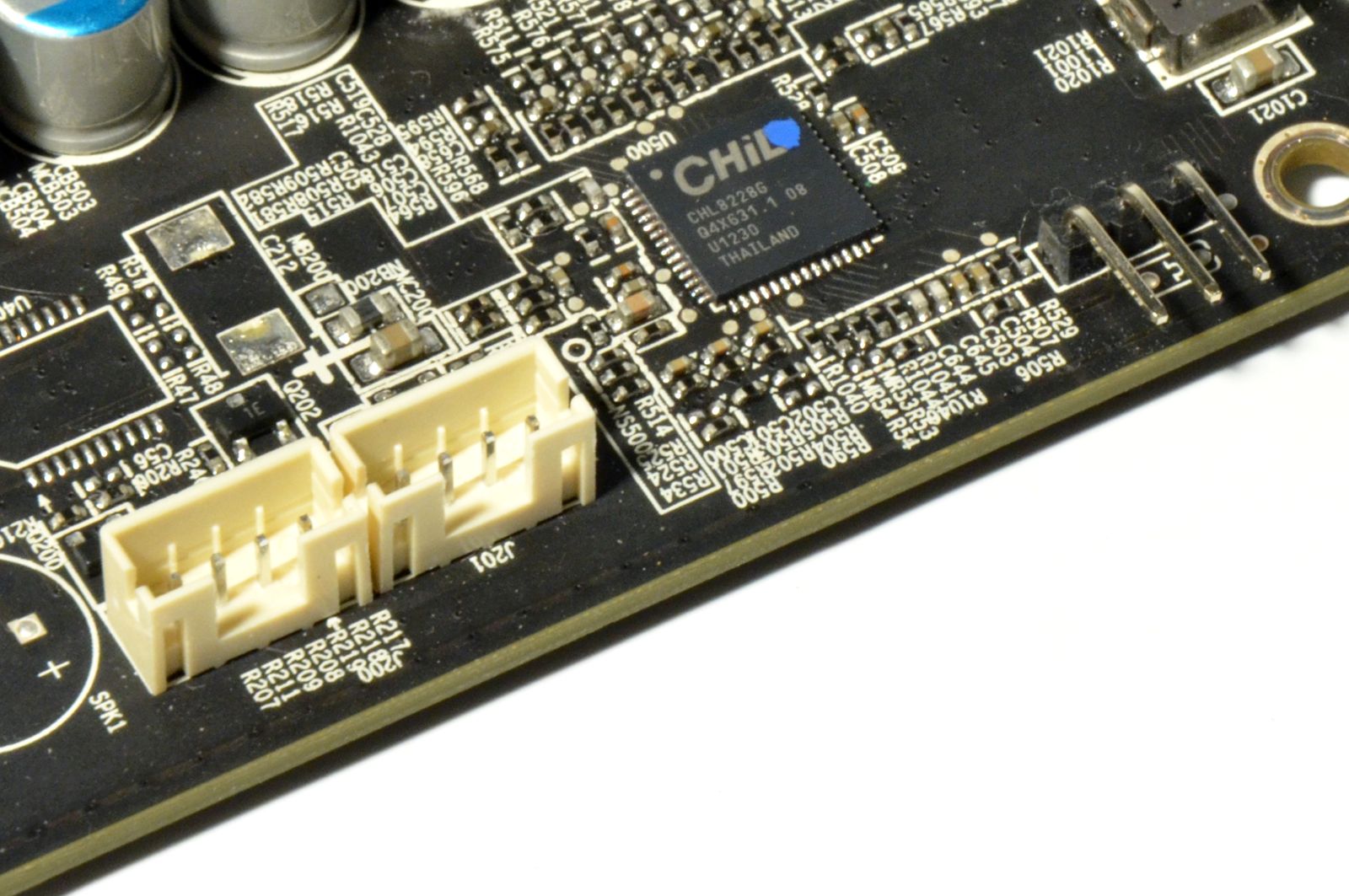

Conectorul de alimentare pentru cele cele 3 ventilatoare este prevăzut cu 4 pini şi este amplasat lângă conectorul de alimentare pentru matricea de LED-uri ce iluminează sigla producătorului amplasată pe latura superioară. Şi tot pe latura superioară, lângă conectorii de alimentare, mai sunt prezente puncte de măsură, dar care pot fi accesate numai după înlăturarea protecţiei din plastic transparent de culoare portocale cu care sunt acoperite. În sfârşit, lângă conectorii CorssFire Sapphire TOXIC R9 280X 3G GDDR5 mai dispune de 6 LED-uri care indică în linii mari temperatura de funcţionare a plăcii.
