Ambalajul urmează liniile de design specifice produselor SAPPHIRE şi are dimensiuni cam mari din punctul meu de vedere.

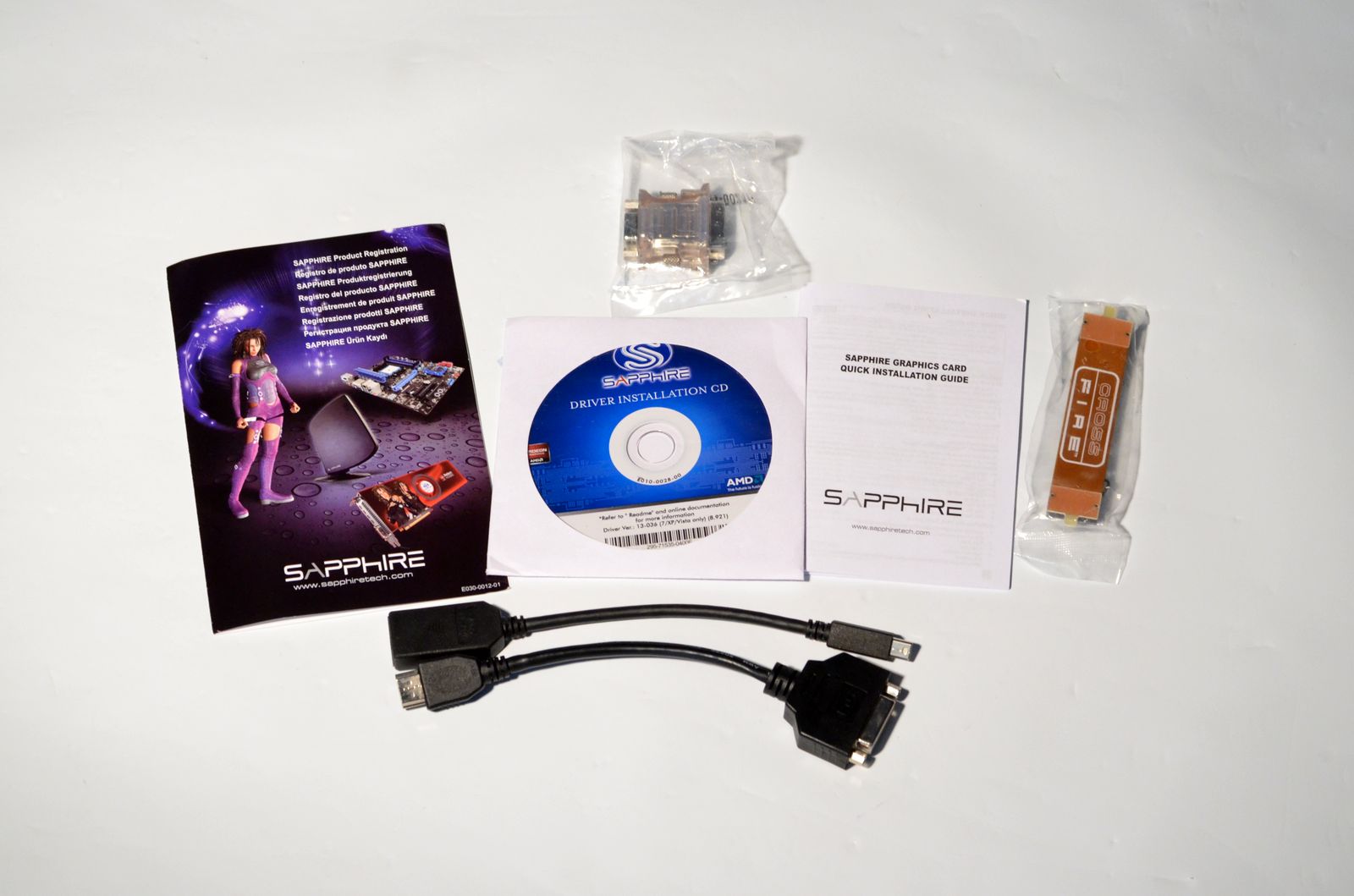

În interior, găsim un adaptor miniDP, un convertor HDMI-to-DVI, unul DVI-to-VGA, un bridge CrossFireX, CD-ul cu drivere şi aplicaţii şi ghidul de instalare.

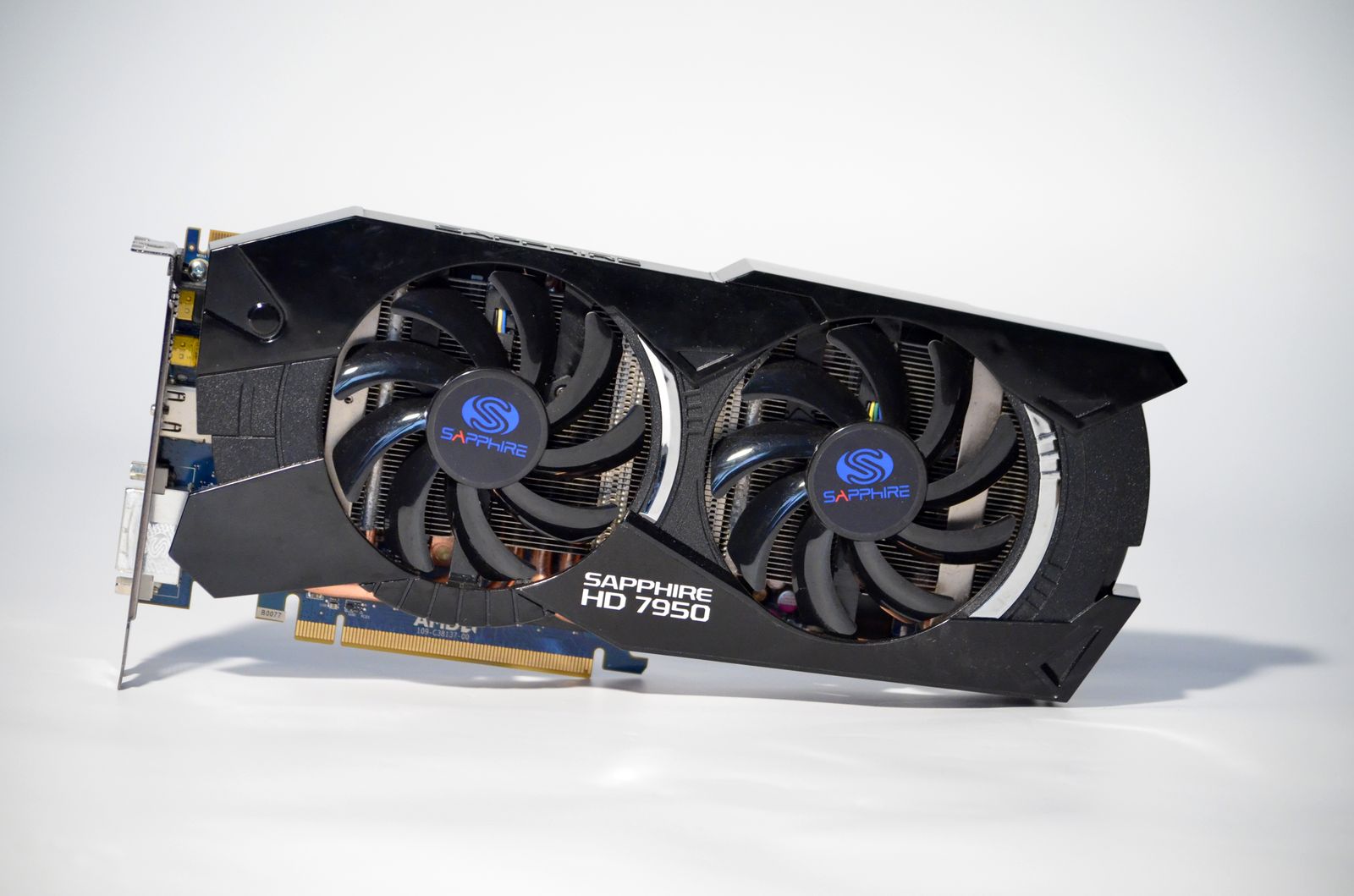

Odată scoasă placa din cutie, putem începe să observăm modificările aduse de producător la capitolul design faţă de implementarea standard. Astfel, sare în ochi cooler-ul dotat cu două ventilatoare, dar şi carcasa din plastic preponderent lucios ce acoperă heatsink-ul şi depăşeşte dimensiunile PCB-ului. De fapt, este util de reţinut că SAPPHIRE HD 7950 3GB OC GDDR5 are o lungime de 28cm şi o lăţime de 11.2cm, ocupând două slot-uri.

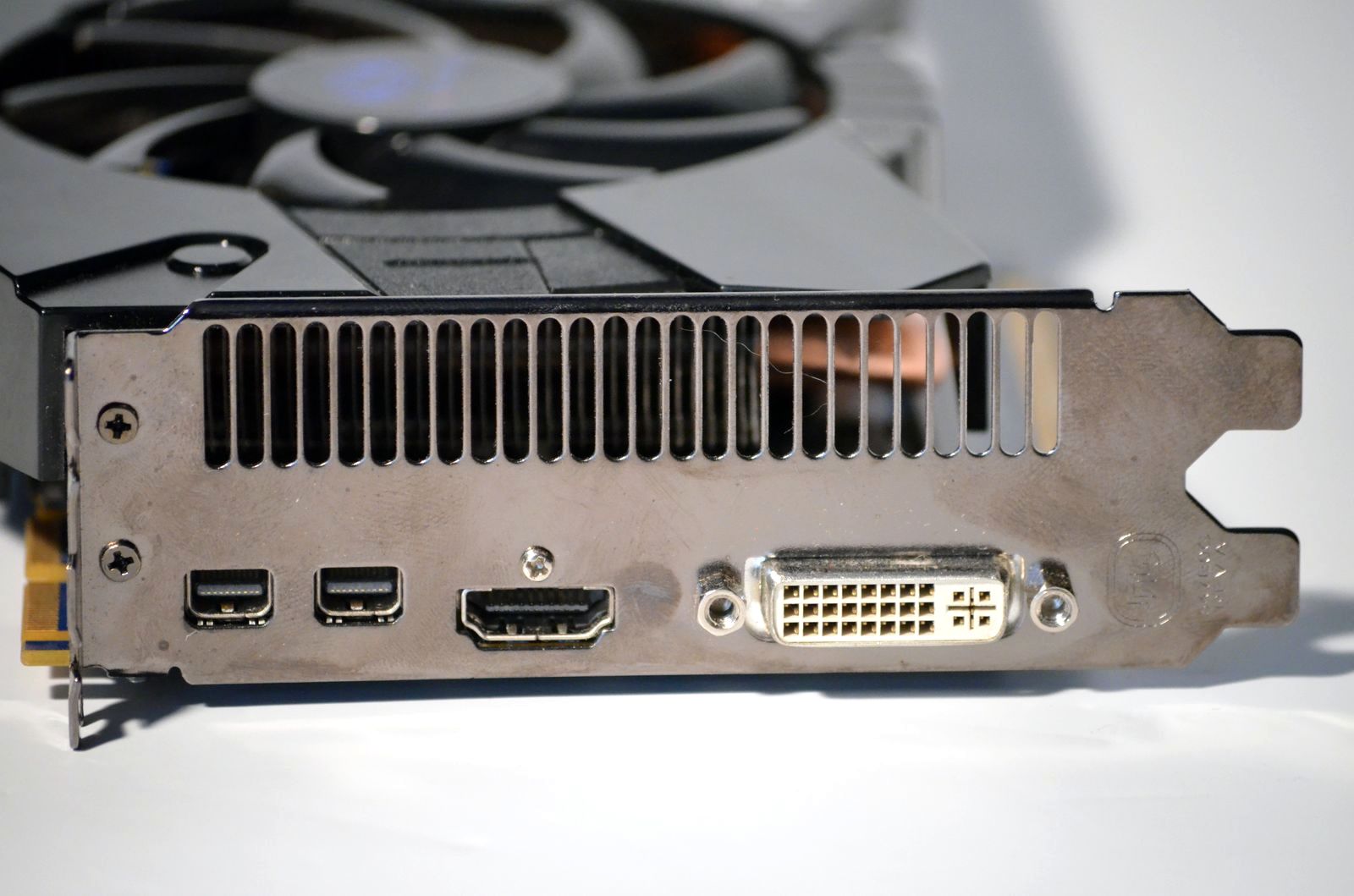

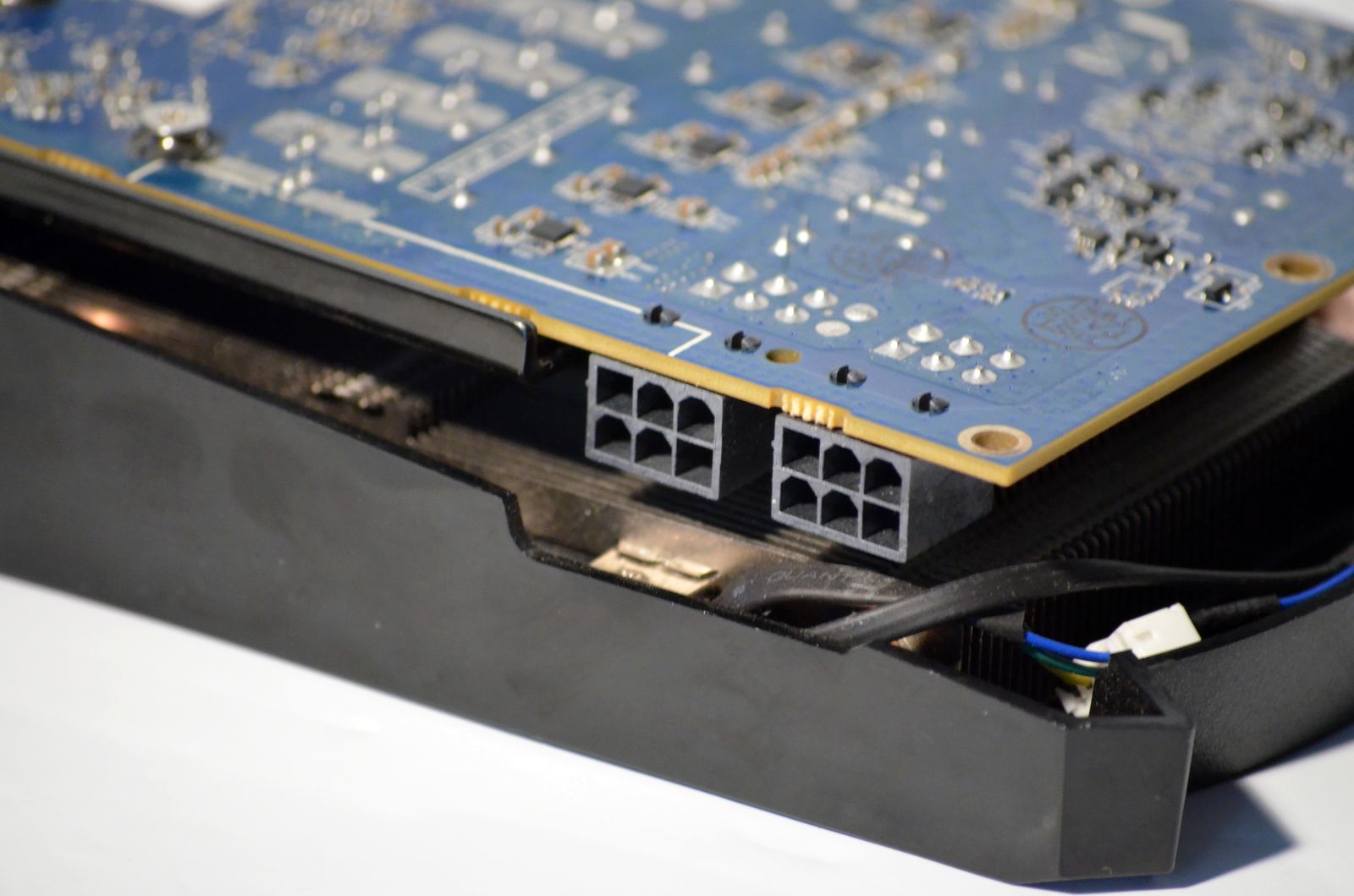

Bracket-ul dual slot conţine un conector DVI, unul HDMI şi două miniDP, plus fantele de evacuare a aerului cald. Pentru alimentarea cu energie, placa dispune de doi conectori cu şase pini.

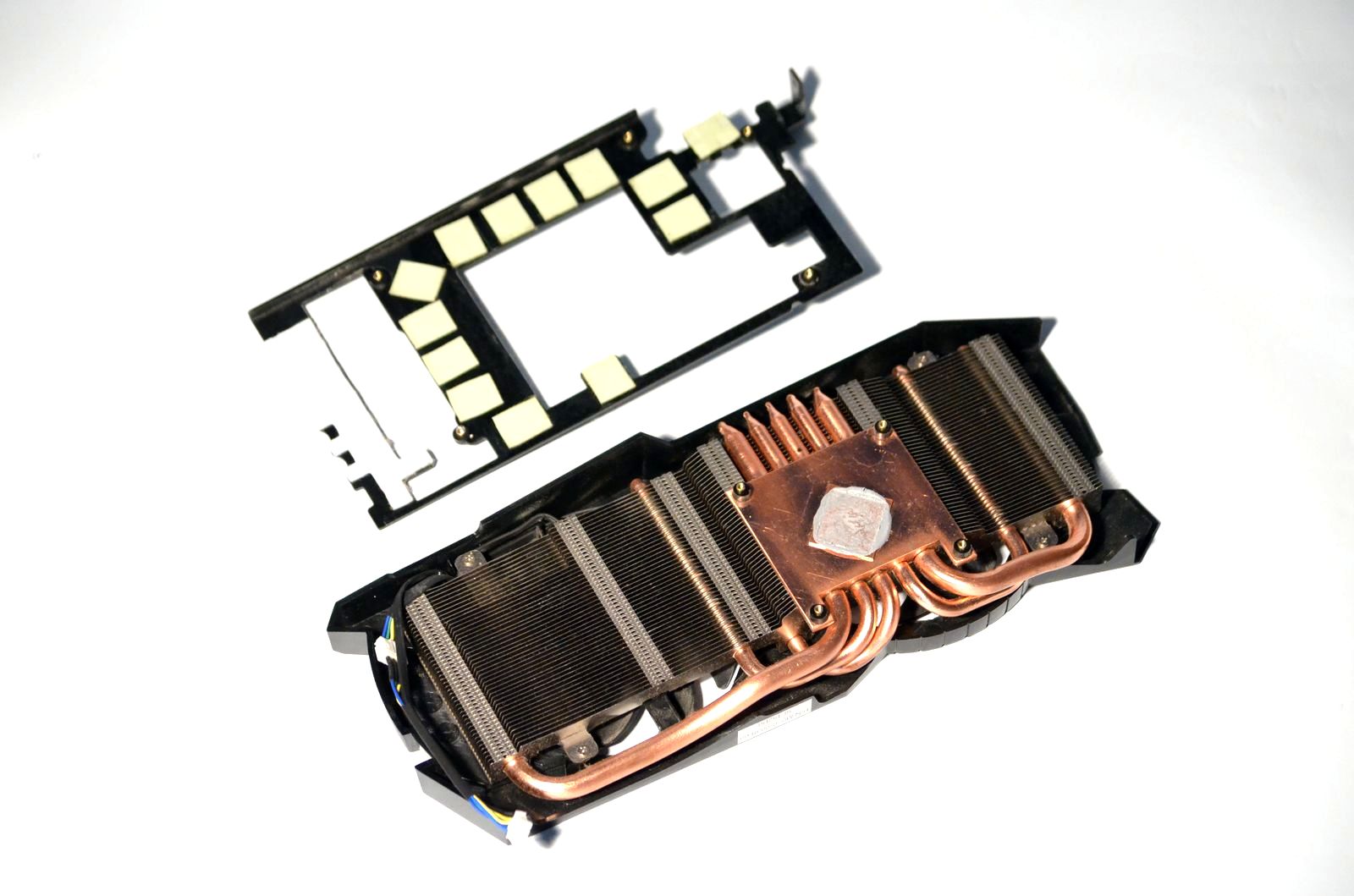

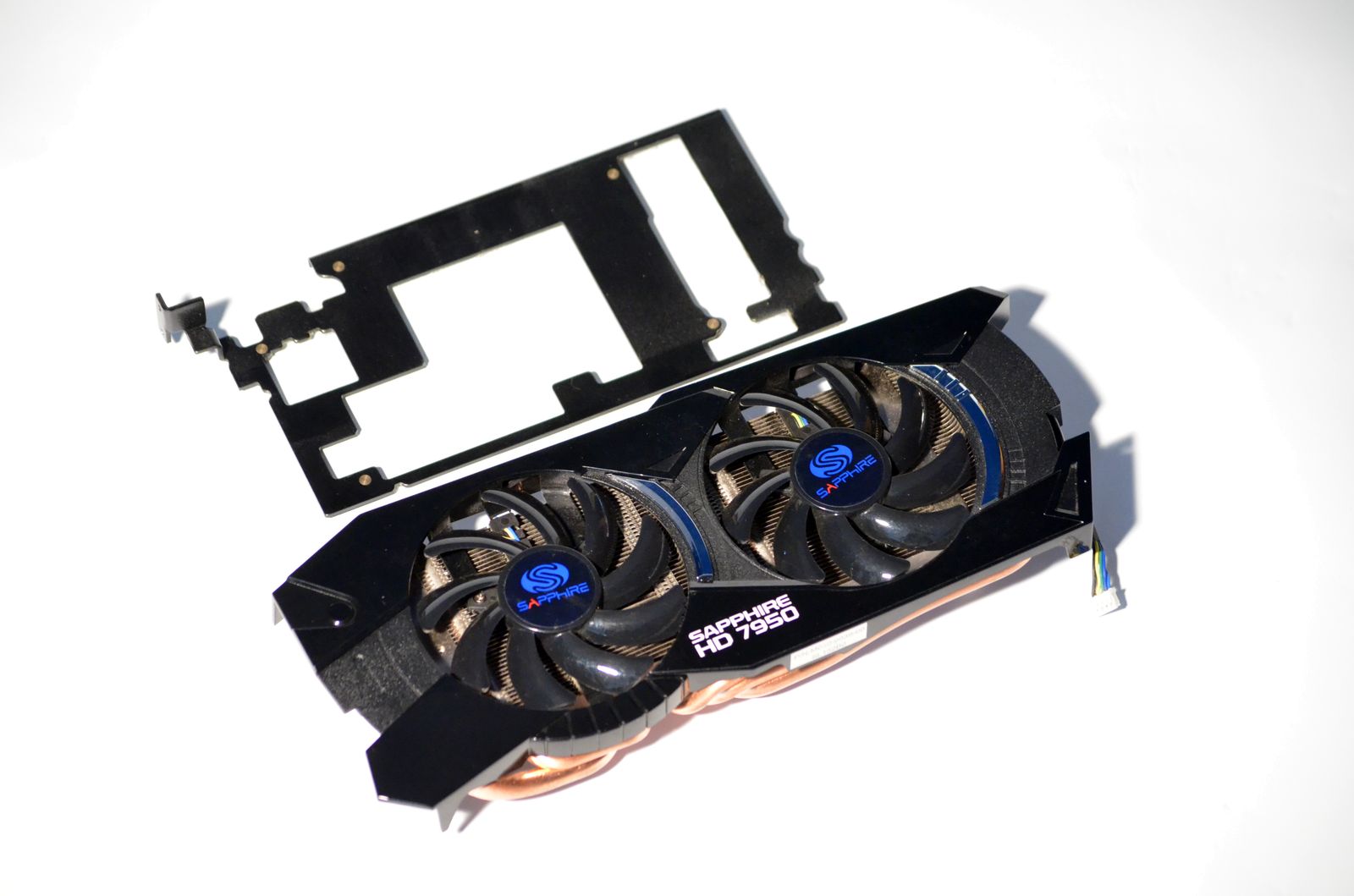

După cum spuneam mai devreme, cooler-ul foloseşte două ventilatoare pentru asigurarea fluxului de aer. Acestea au diametrul de 90mm fiecare. Heatsink-ul care preia căldura produsă de GPU are dimensiuni mari şi foloseşte două heatpipe-uri cu diametrul de 8mm şi încă trei cu diametrul de 6mm. Placa este dotată şi cu un al doilea heatsink, care preia căldura produsă de chip-urile de memorie RAM şi de VRM.

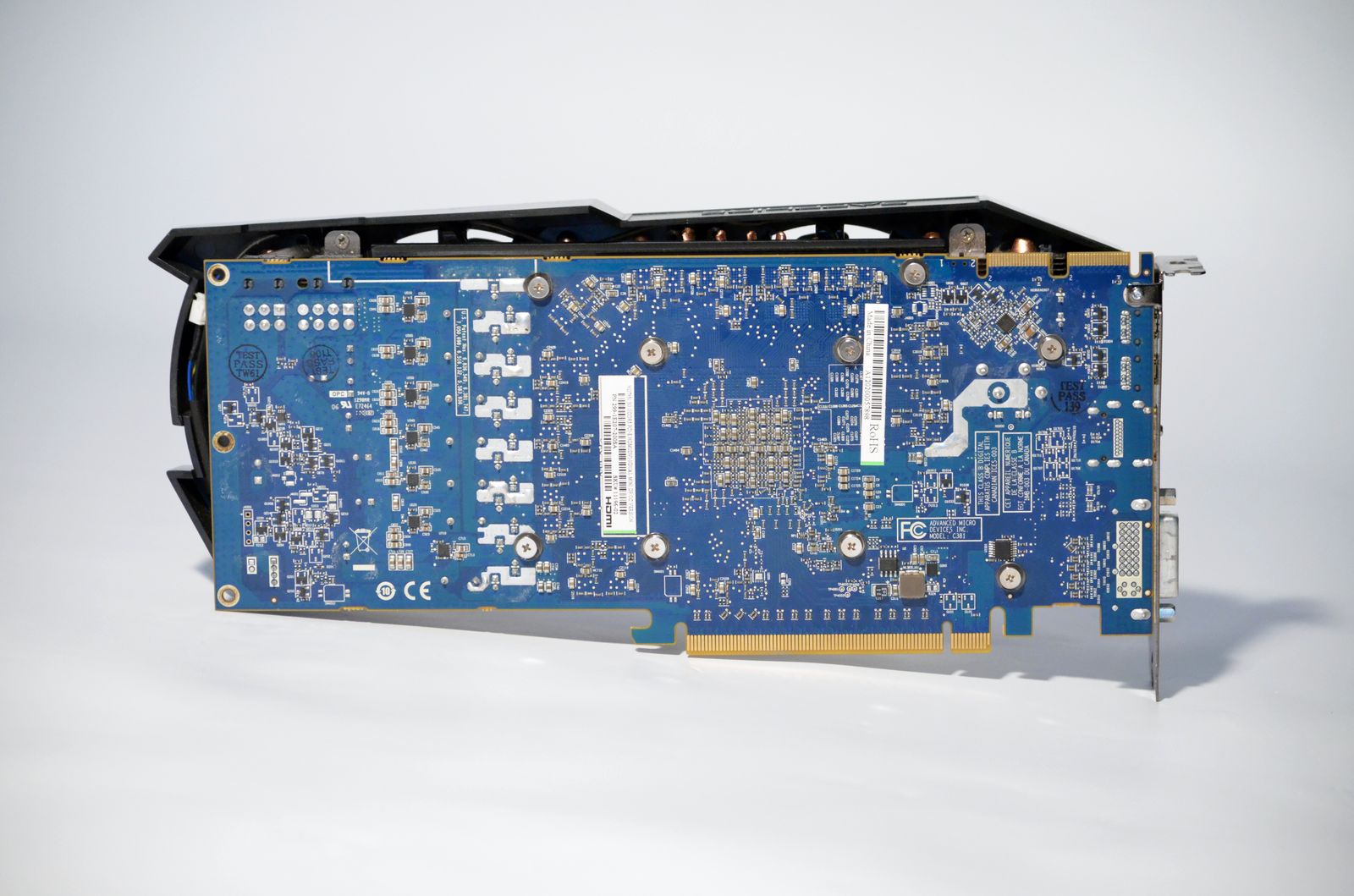

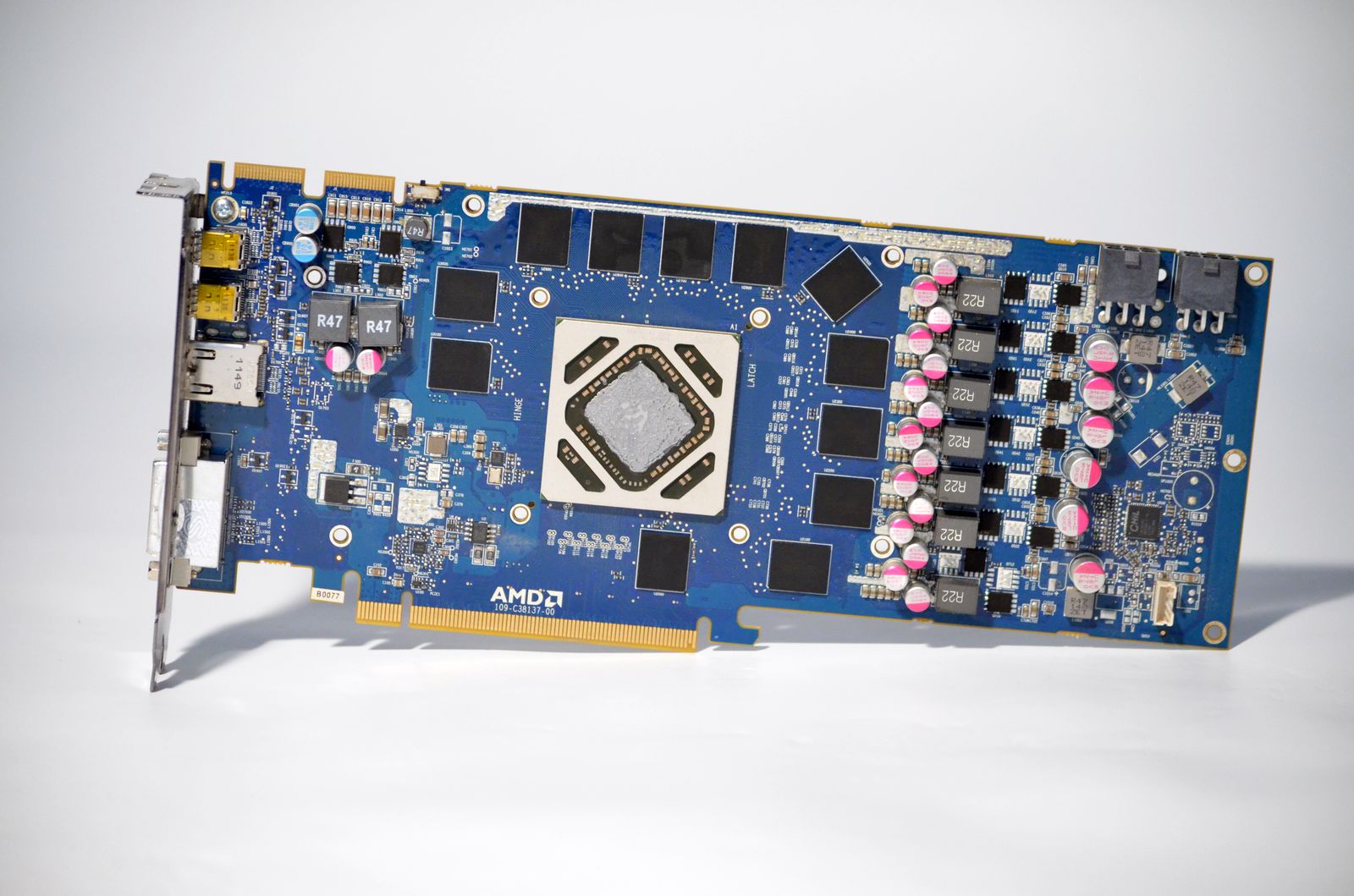

După înlăturarea soluţiei de răcire, putem analiza mai bine PCB-ul.

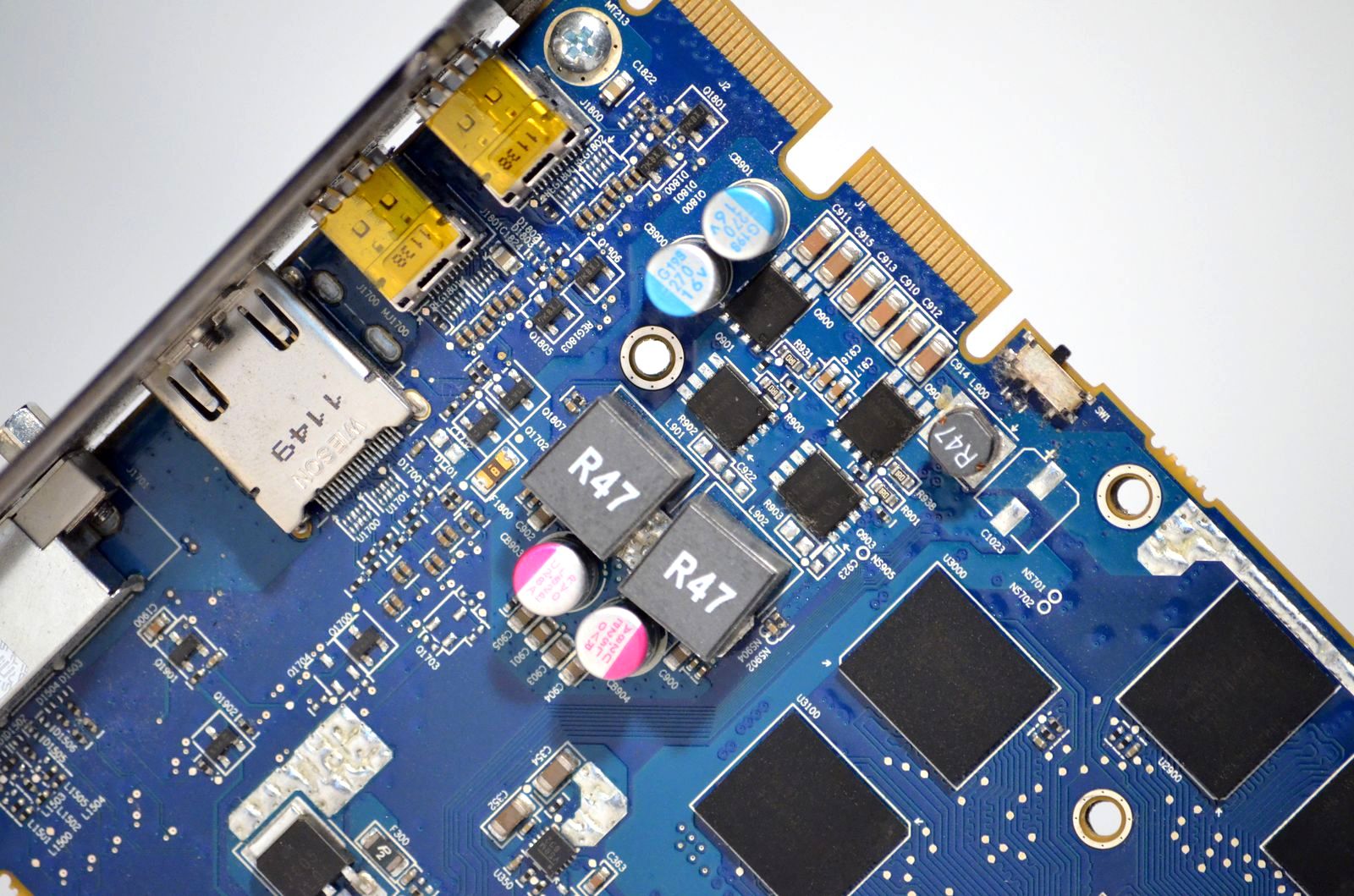

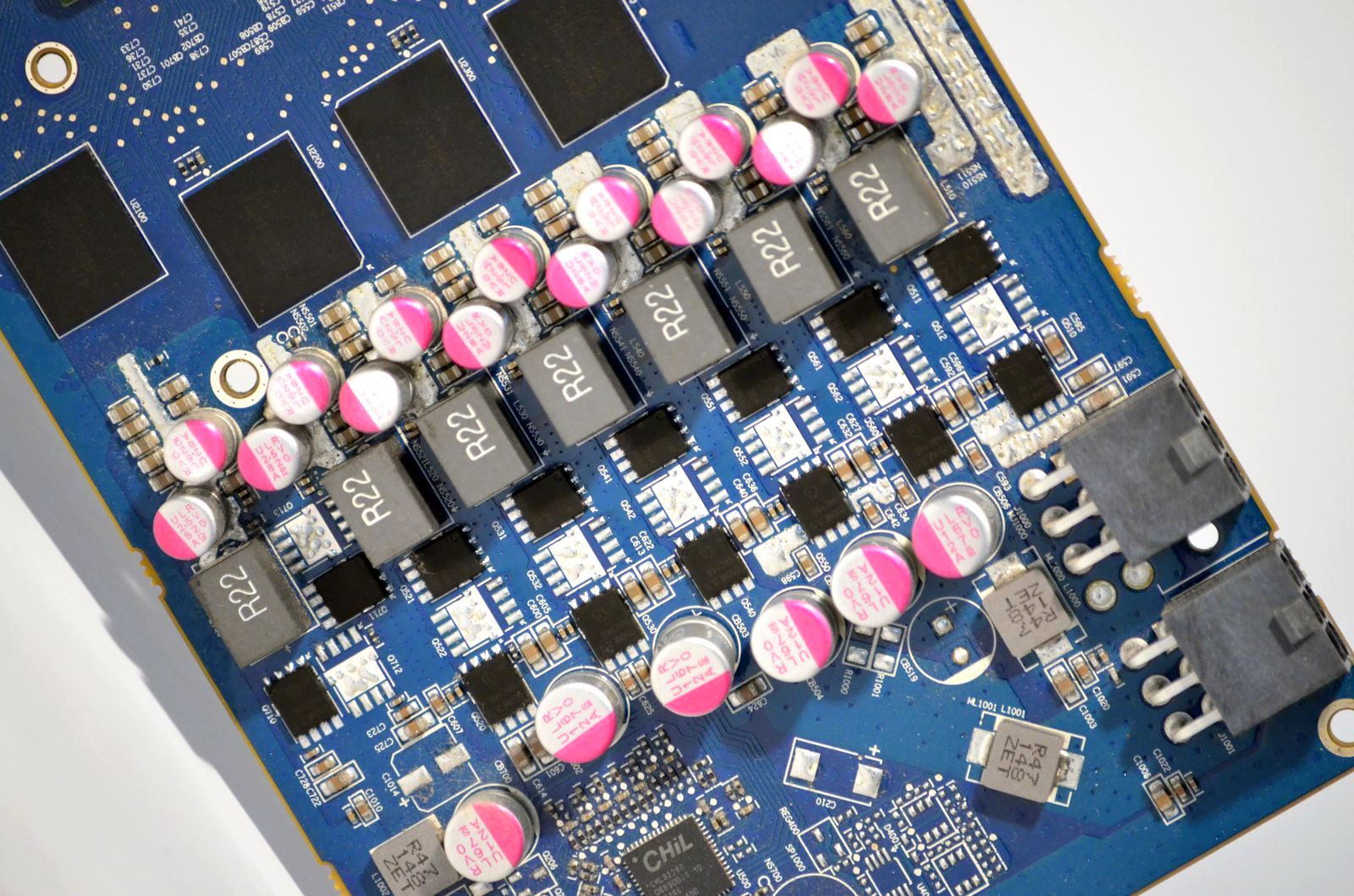

După cum se poate observa, SAPPHIRE au venit cu modificări şi la acest capitol. Astfel, VRM-ul folosit este alcătuit din 7+2 stagii de alimentare.

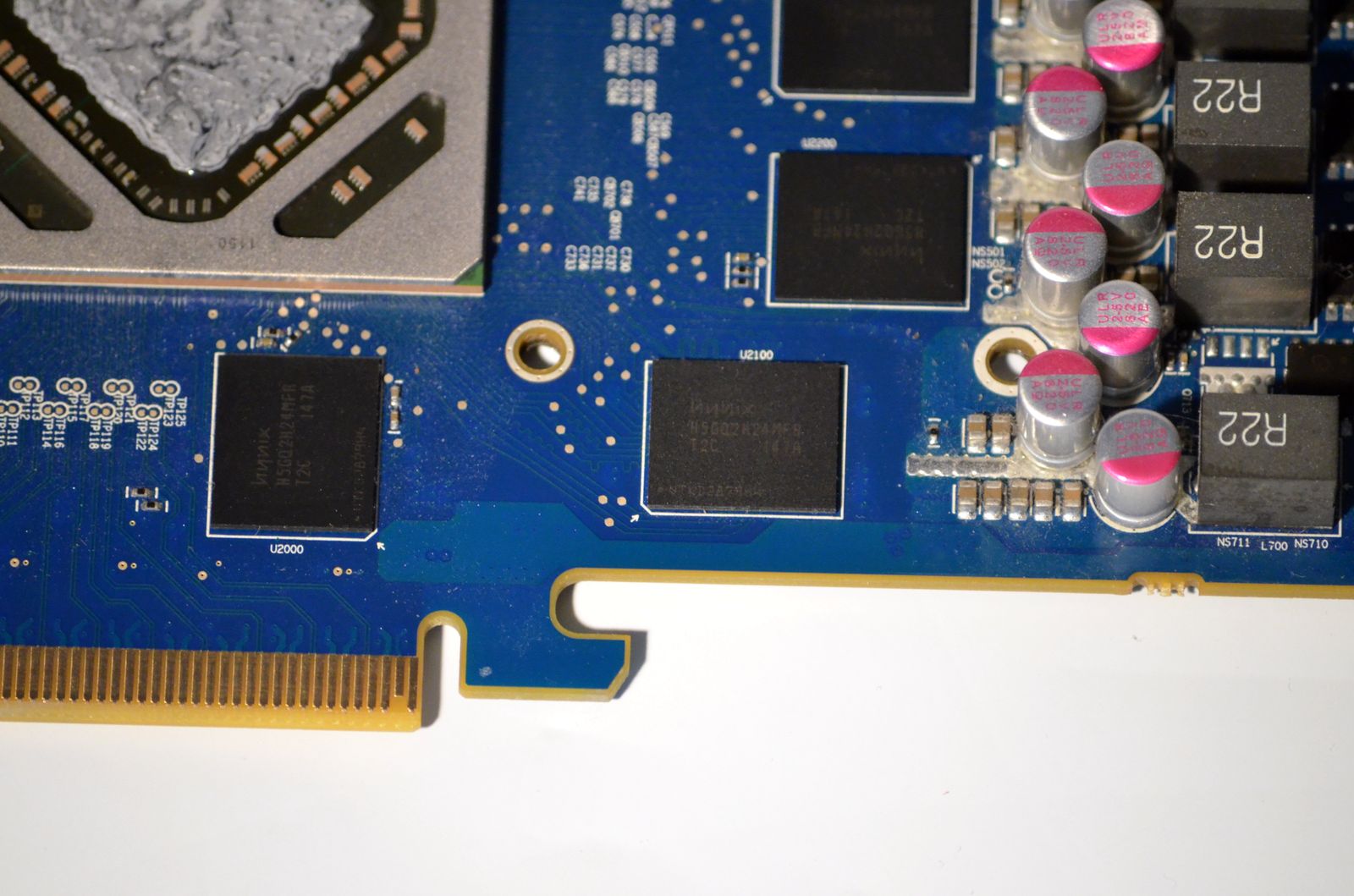

Cele 12 chip-uri de memorie video GDDR5 sunt Hynix H5GQ2H24MFR-T2C.
