La fel ca implementarea lui HD 7870, Sapphire HD7770 GHz Edition OC este livrată într-un ambalaj de dimensiuni reduse, ce respectă liniile de design specifice producătorului.

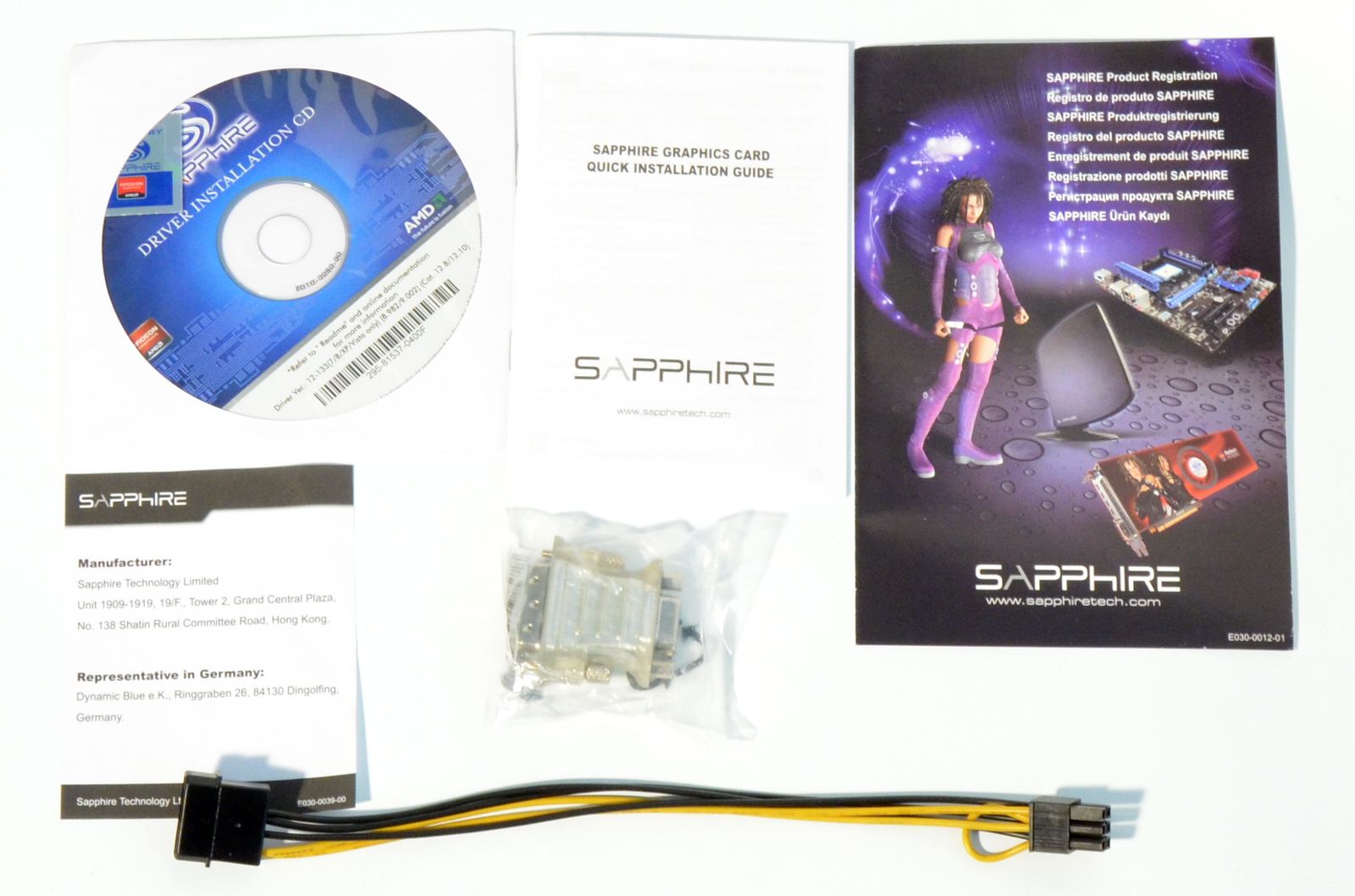

În interior, găsim ghidul de instalare, discul optic cu drivere şi aplicaţii, un convertor de semnal video de la DVI la VGA şi un adaptor de alimentare de la conector de tip MOLEX la conector cu 6 pini.

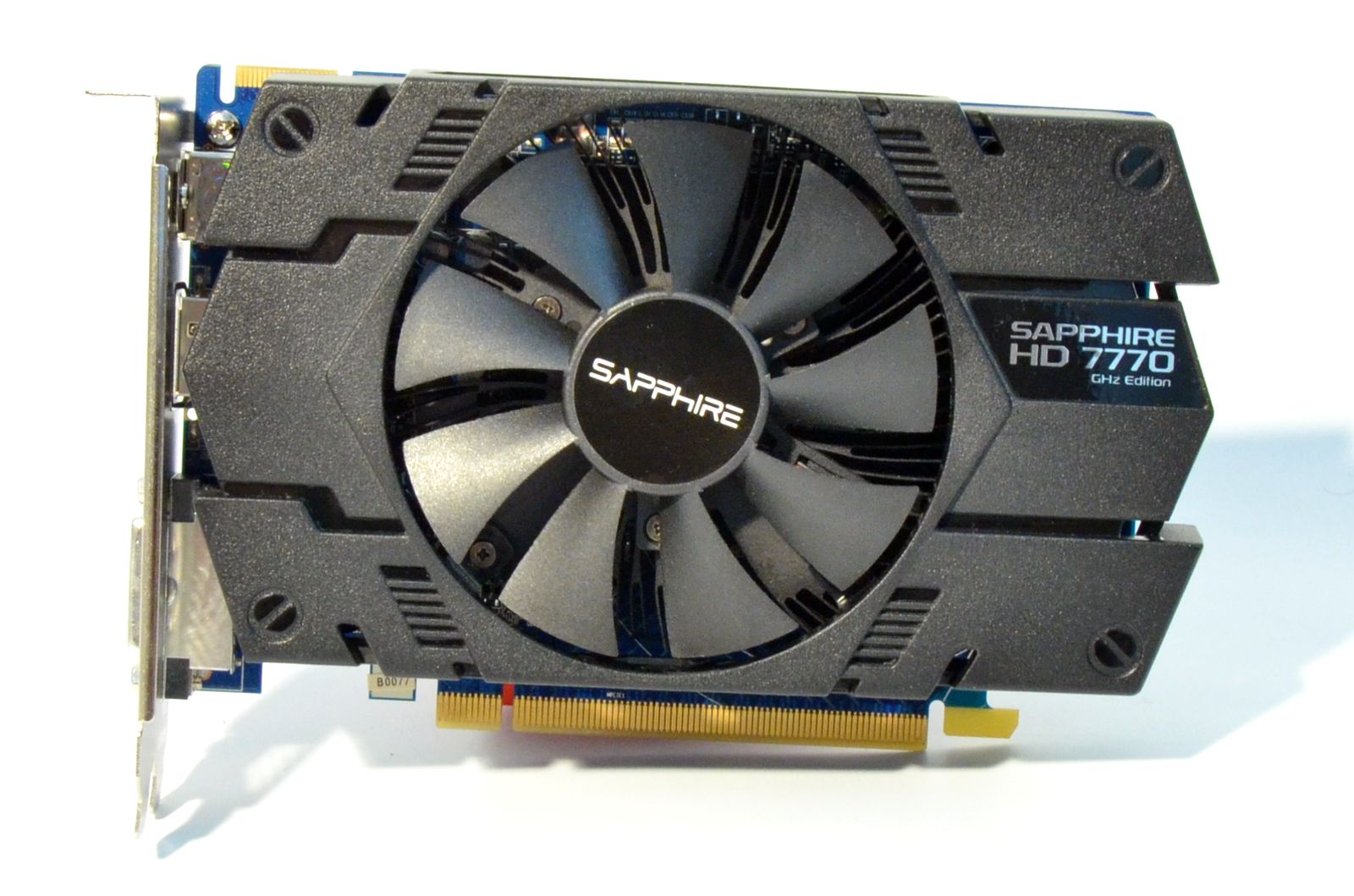

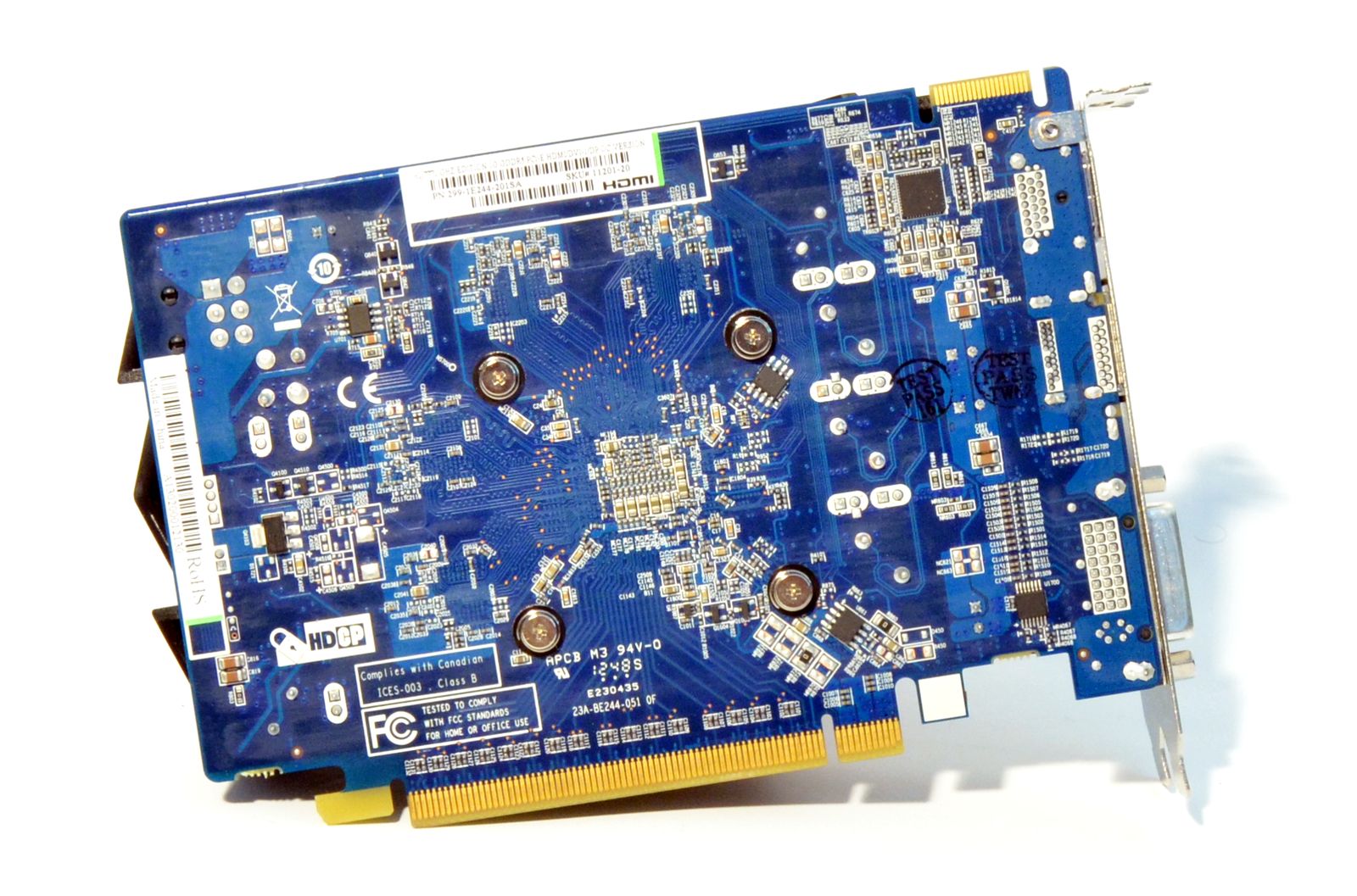

Placa în sine are un aspect simplist, cum de altfel era şi de aşteptat pentru o soluţie accesibilă. Ţinând cont că avem de a face cu o lungime de numai 17.2cm, montarea sa nu ar trebui să reprezinte o problemă pentru niciun utilizator.

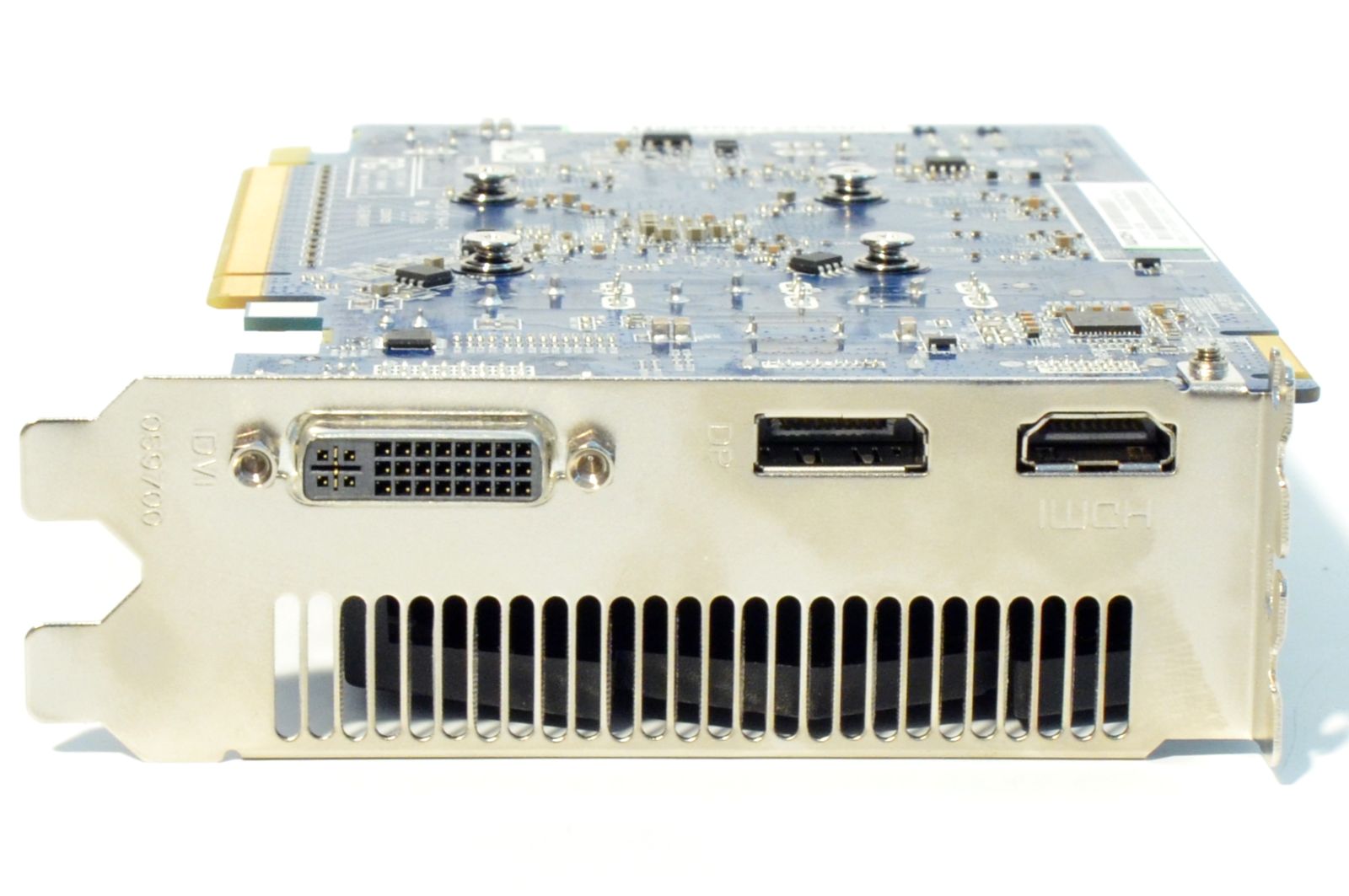

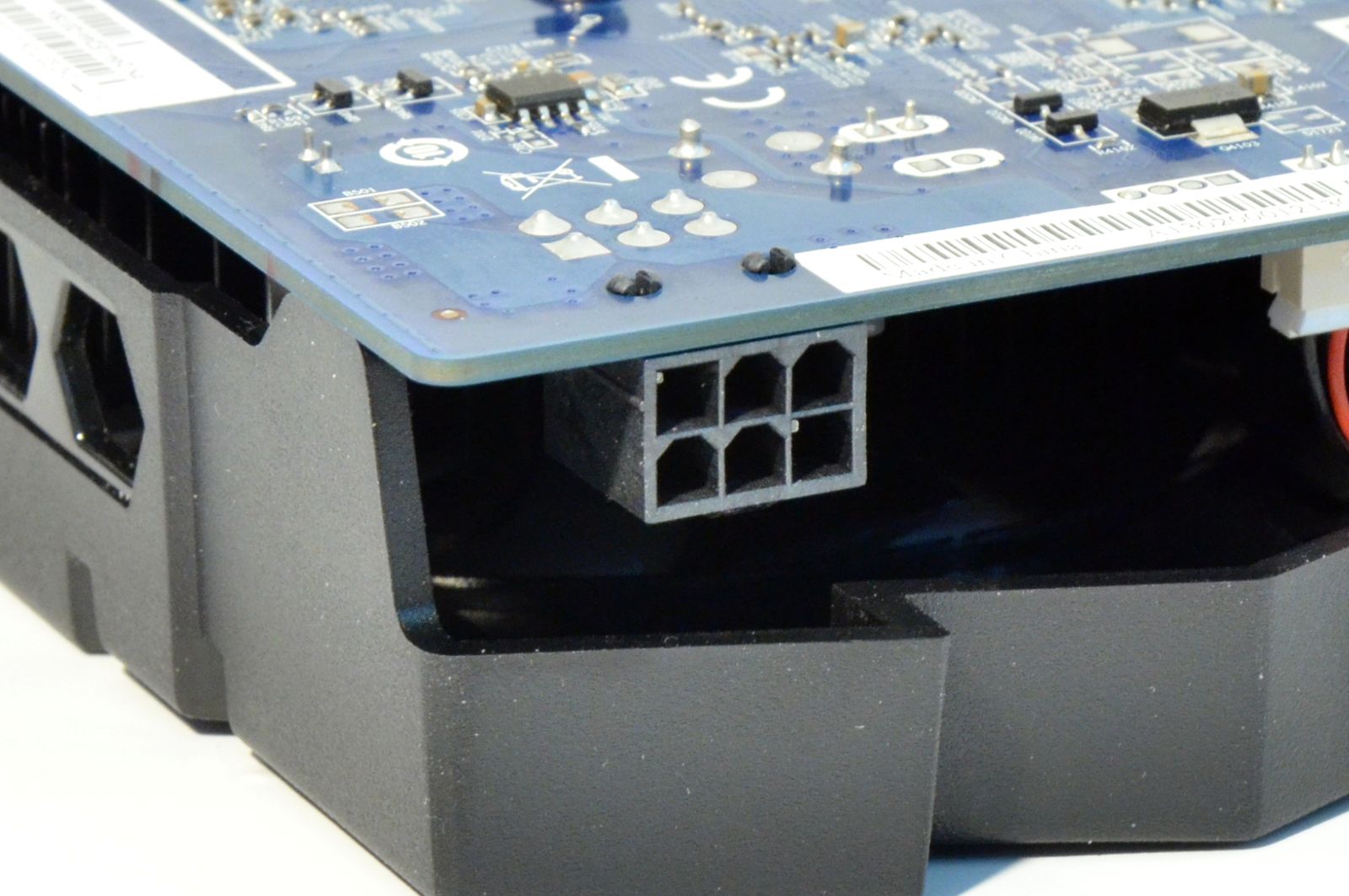

Bracket-ul dual-slot conţine un conector DVI-I, unul HDMI şi un DisplayPort. Apreciez faptul că producătorul a folosit un conector DVI-I şi nu unul DVI-D, astfel încât placa să poată fi utilizată şi de cei care deţin monitoare mai vechi. Pentru alimentare, este prezent un singur conector cu şase pini, amplasat pe muchia din spate.

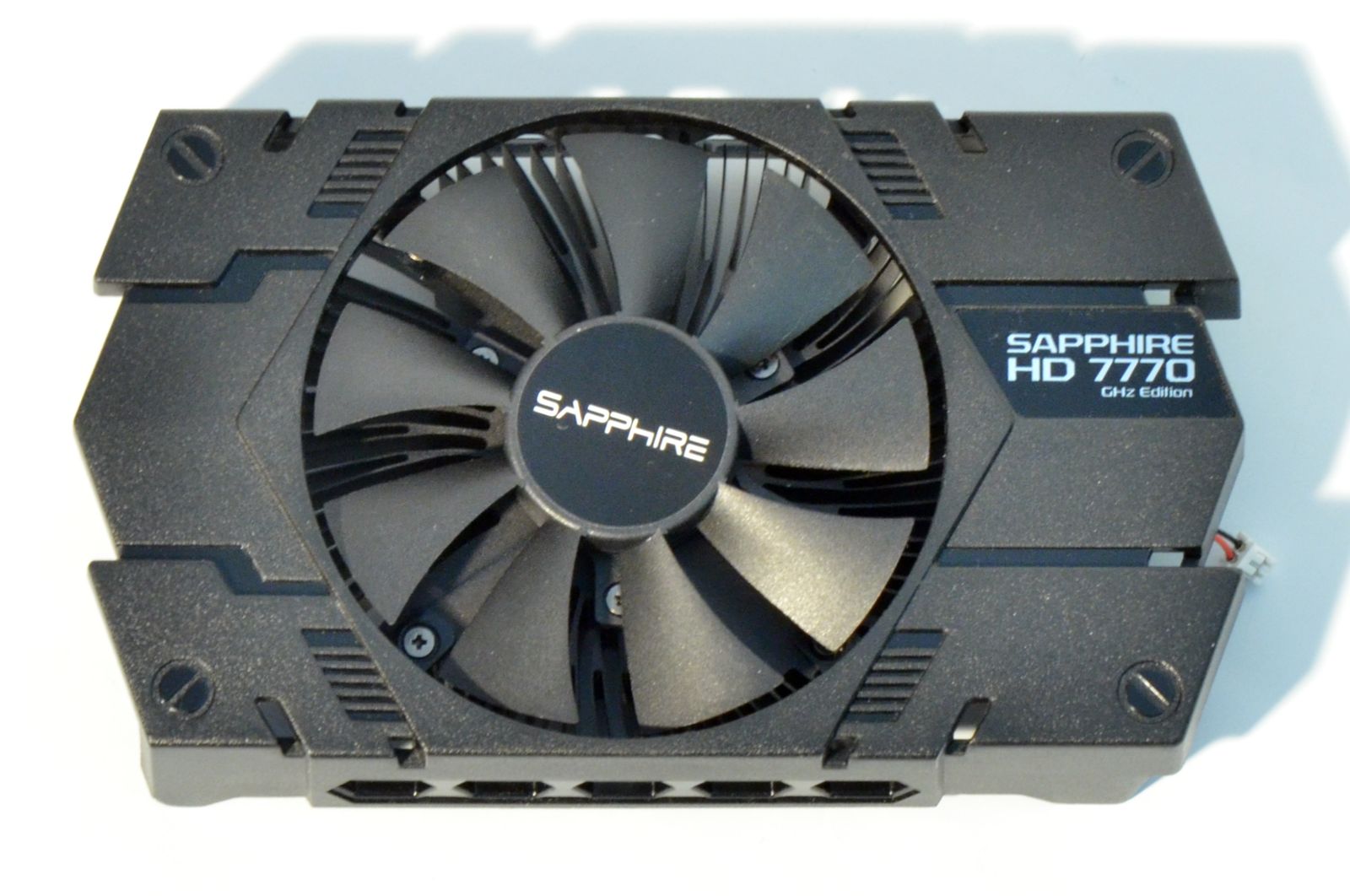

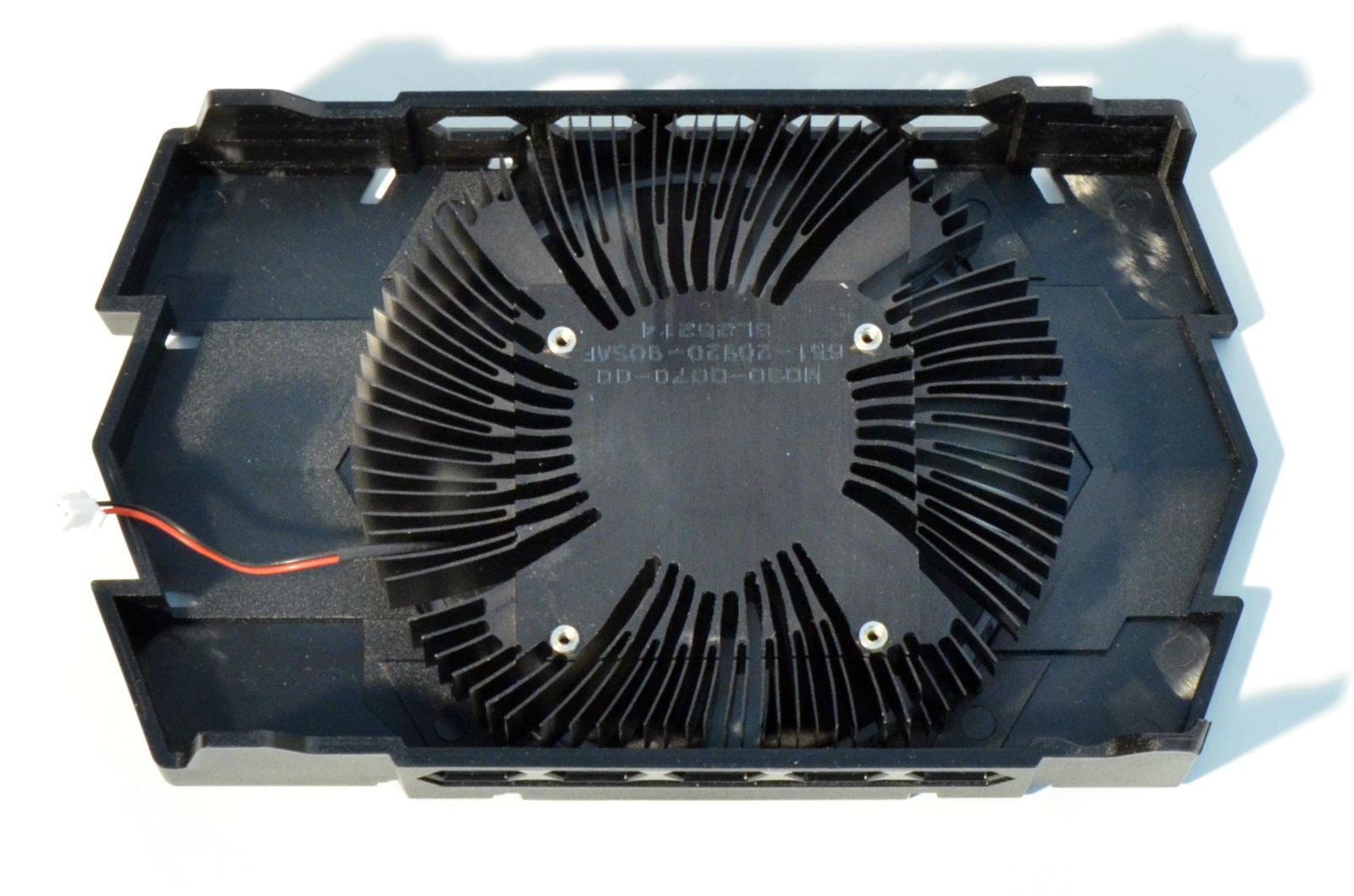

Cooler-ul ocupă 2 slot-uri şi este alcătuit dintr-un heatsink banal din aluminiu, o ramă din plastic şi un ventilator clasic cu diametrul de 90mm.

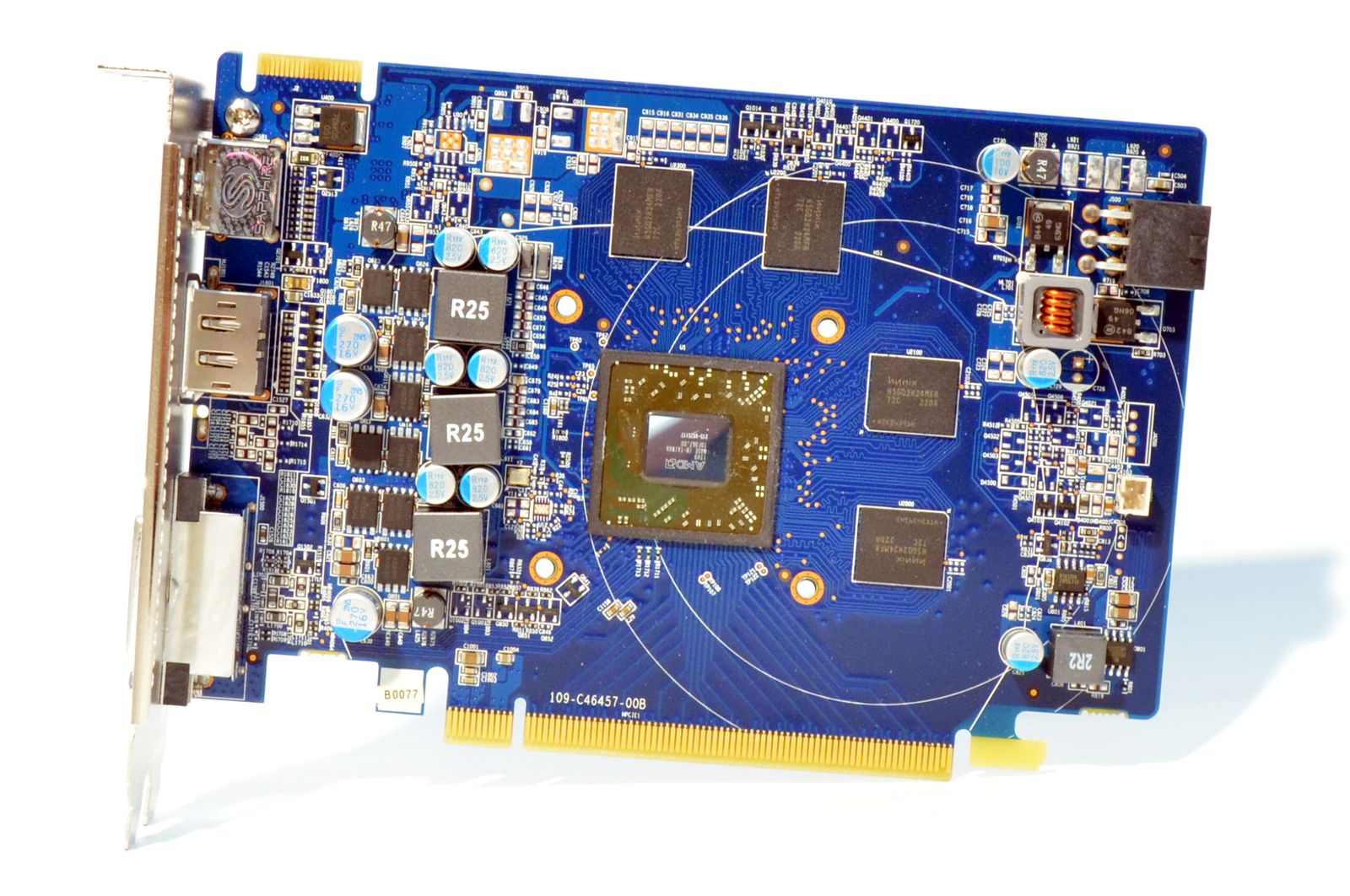

PCB-ul se prezintă destul de simplu şi trădează prin modul în care a fost realizat costurile reduse de producţie ale modelului.

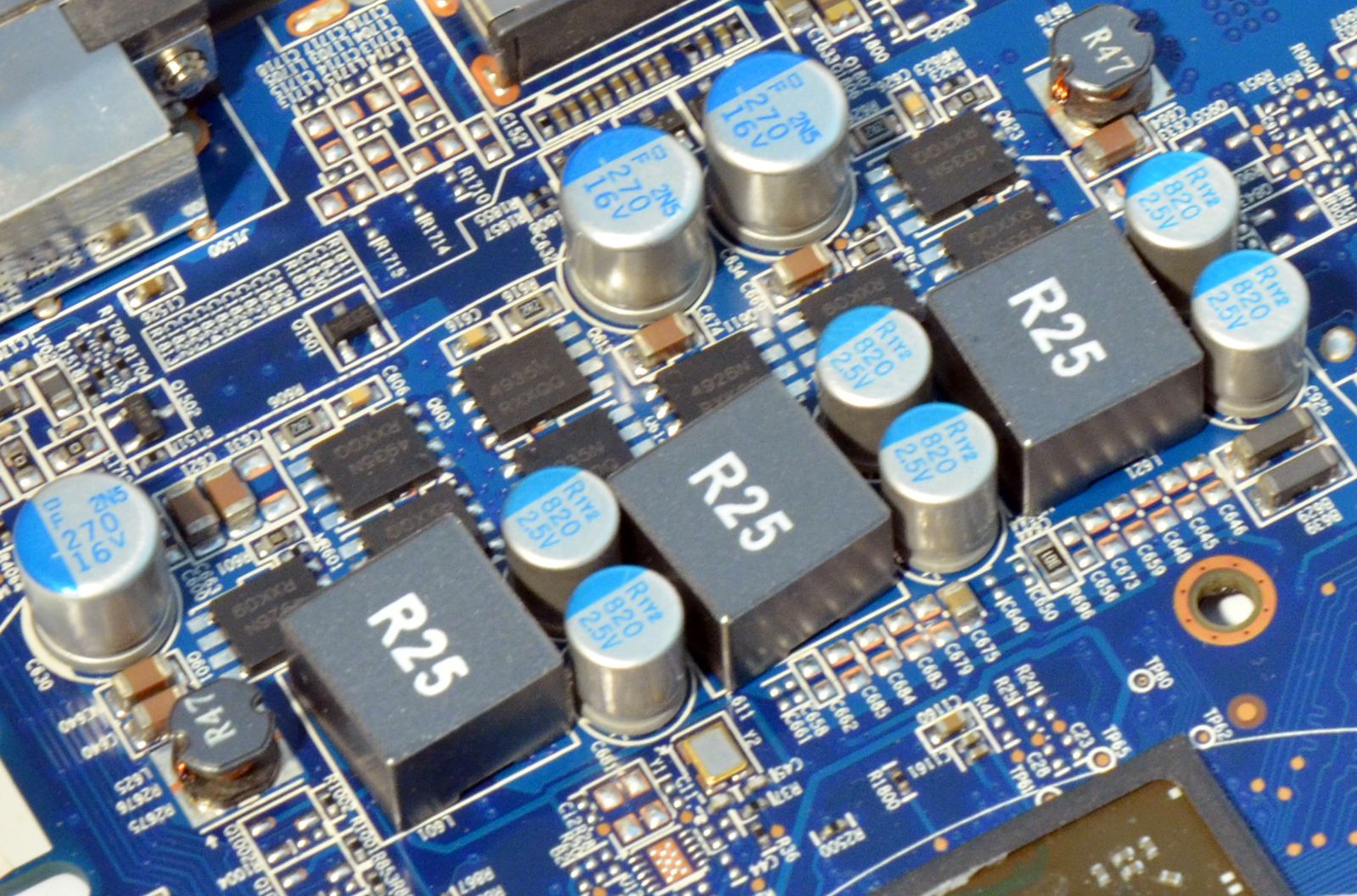

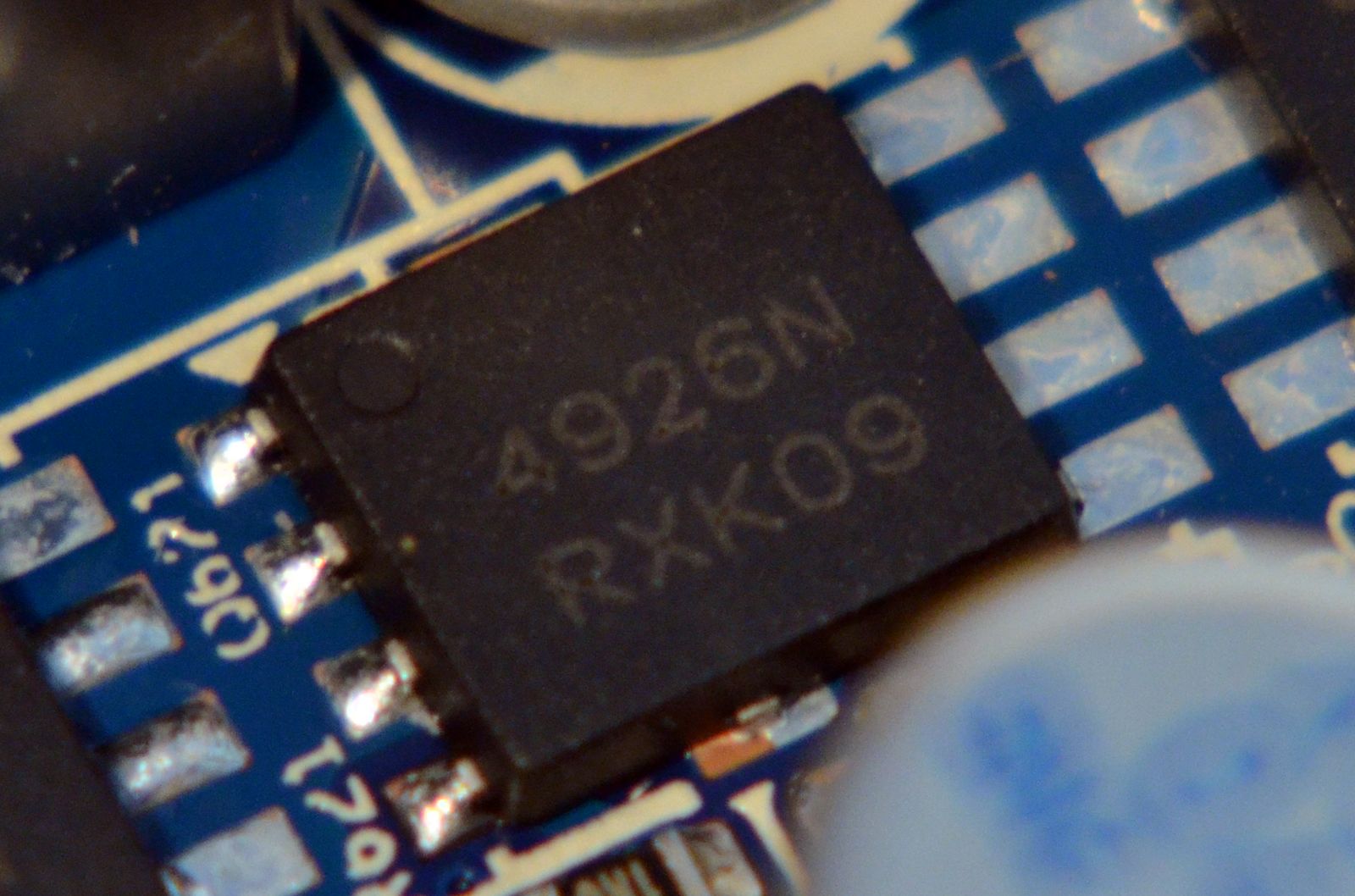

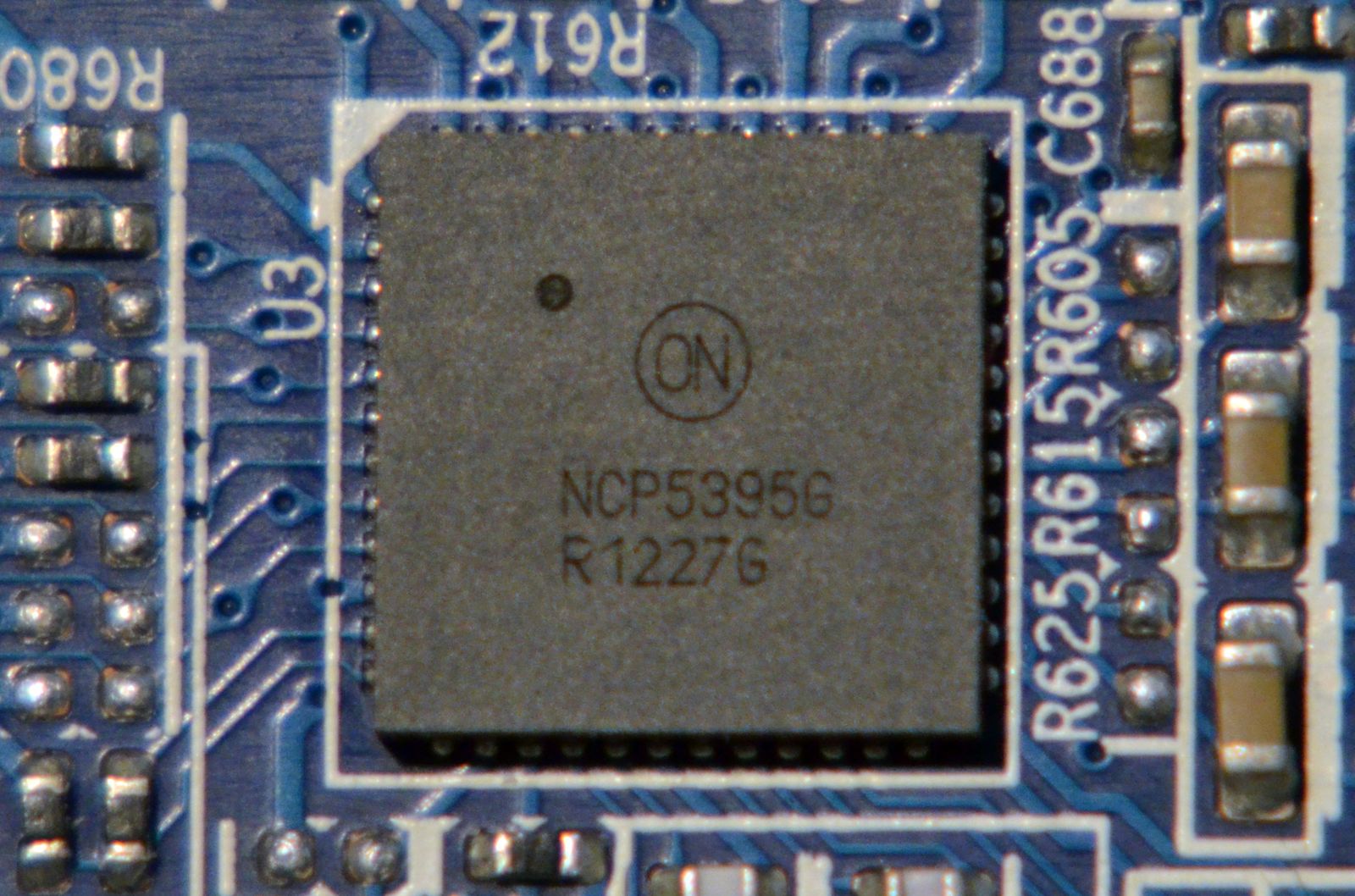

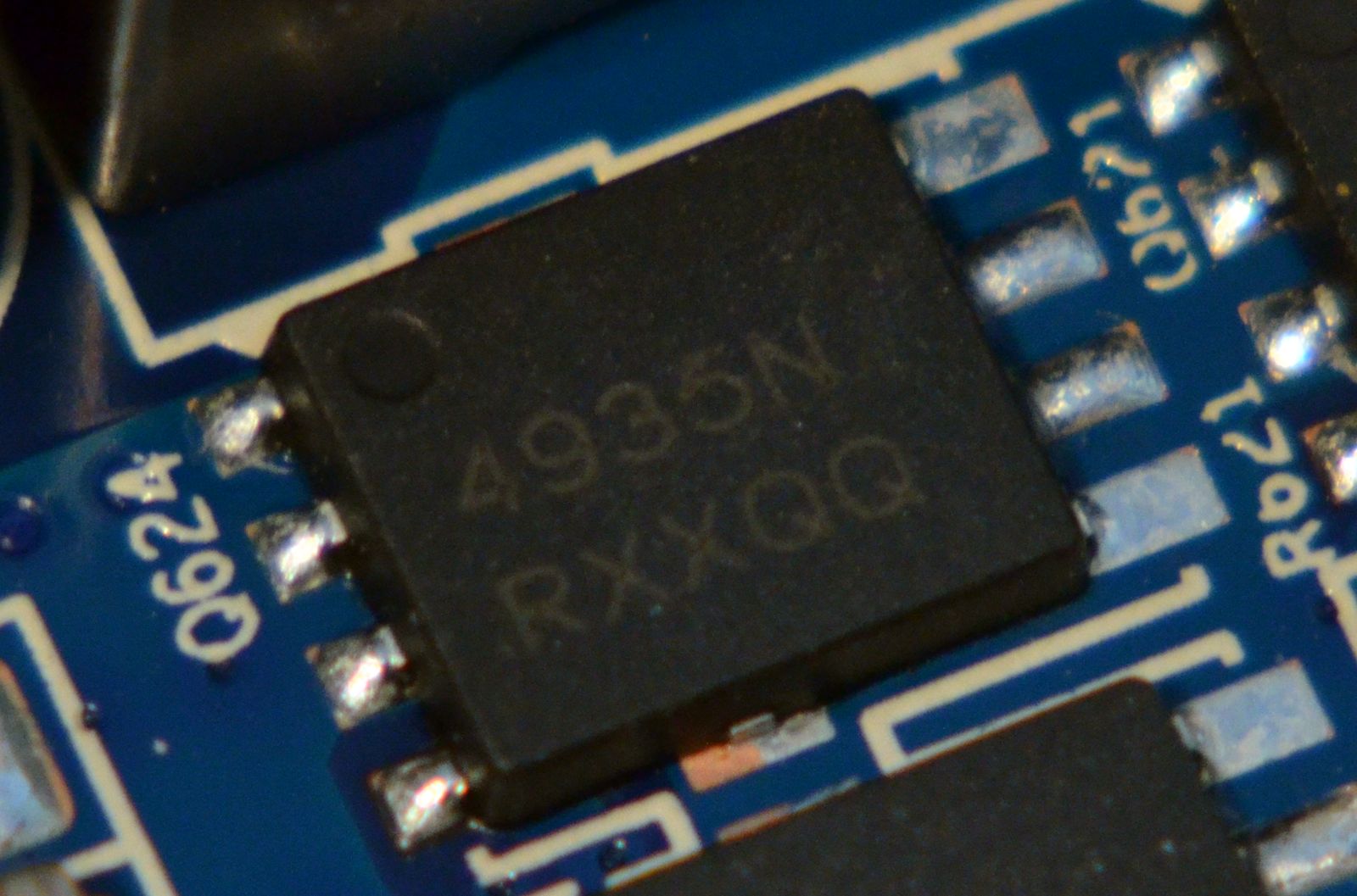

VRM-ul pentru GPU este alcătuit din 3 stagii, fiecare dispunând de câte 2 tranzistori MOSFET ON Semiconductor NTMFS4935N şi unul NTMFS4926N. Acestea sunt completate de un controller NCP5395G, produs tot de ON Semiconductor.

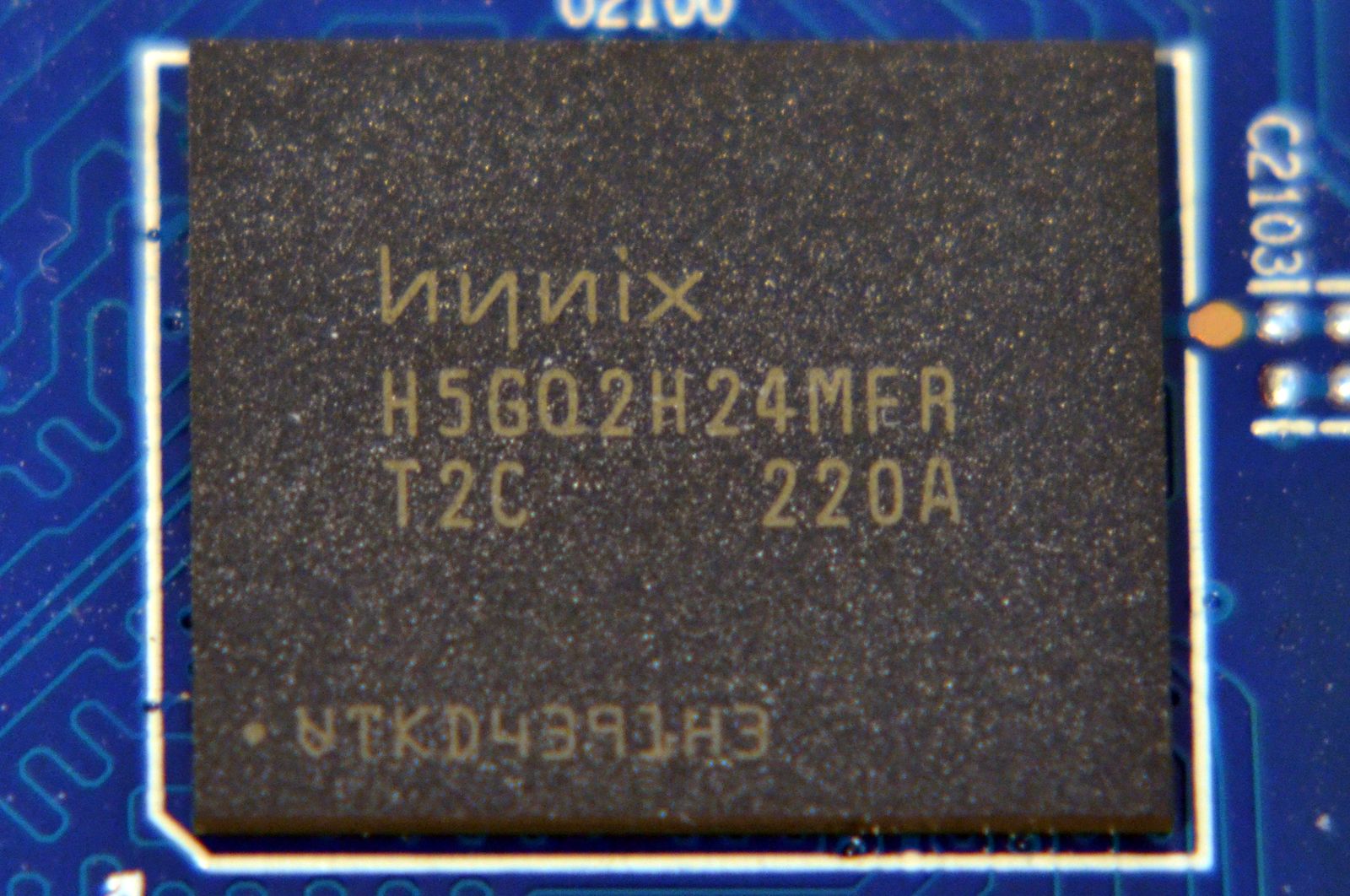

Am fost surprins să descopăr că Sapphire au folosit pentru acest model chip-uri de memorie GDDR5 Hynix H5GQ2H24MFR-T2C, mai ales după ce am văzut că pentru HD7870 GHz Edition au folosit chip-uri Elpida.

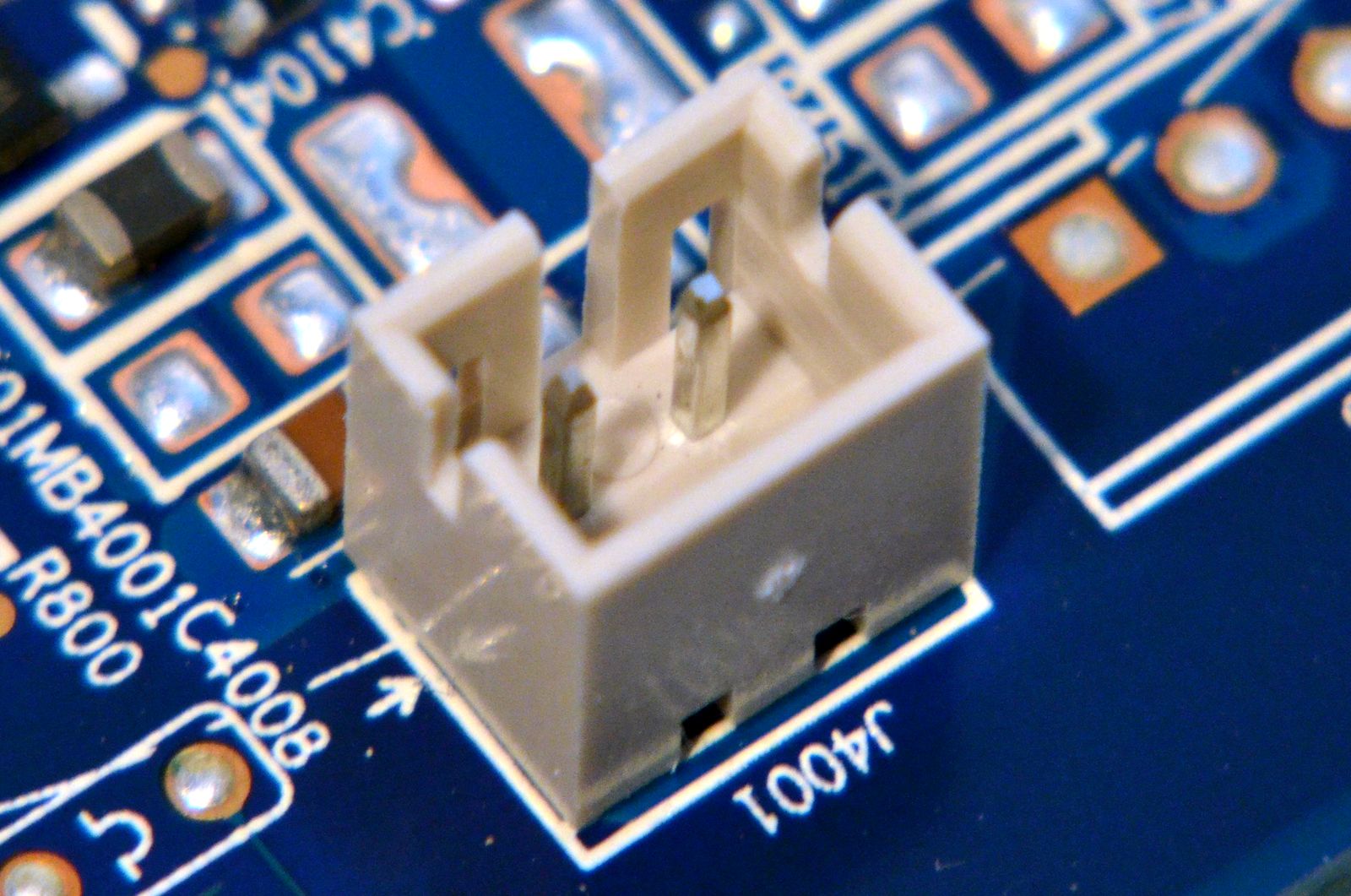

Din păcate, ventilatorul este alimentat printr-un conector cu 2 pini, ceea ce înseamnă că monitorizarea turaţiei nu este posibilă.
1. Sunt 3 conectori: 1x HDMI; 1xDisplayPort 1.2; 1xDual-Link DVI-I
2. Frecventele sunt: 1100 Mhz pentru Gpu si 5000 Mhz pentru memoria video
3. VRM-ul este alcătuit din 3 stagii .
4. 75 grade Celsius
