Ambalajul foloseşte acelaşi design pe care deja îl cunoaşteţi şi, specific modelelor Sapphire accesibile, adoptă un mod Portrait şi nu Landscape.

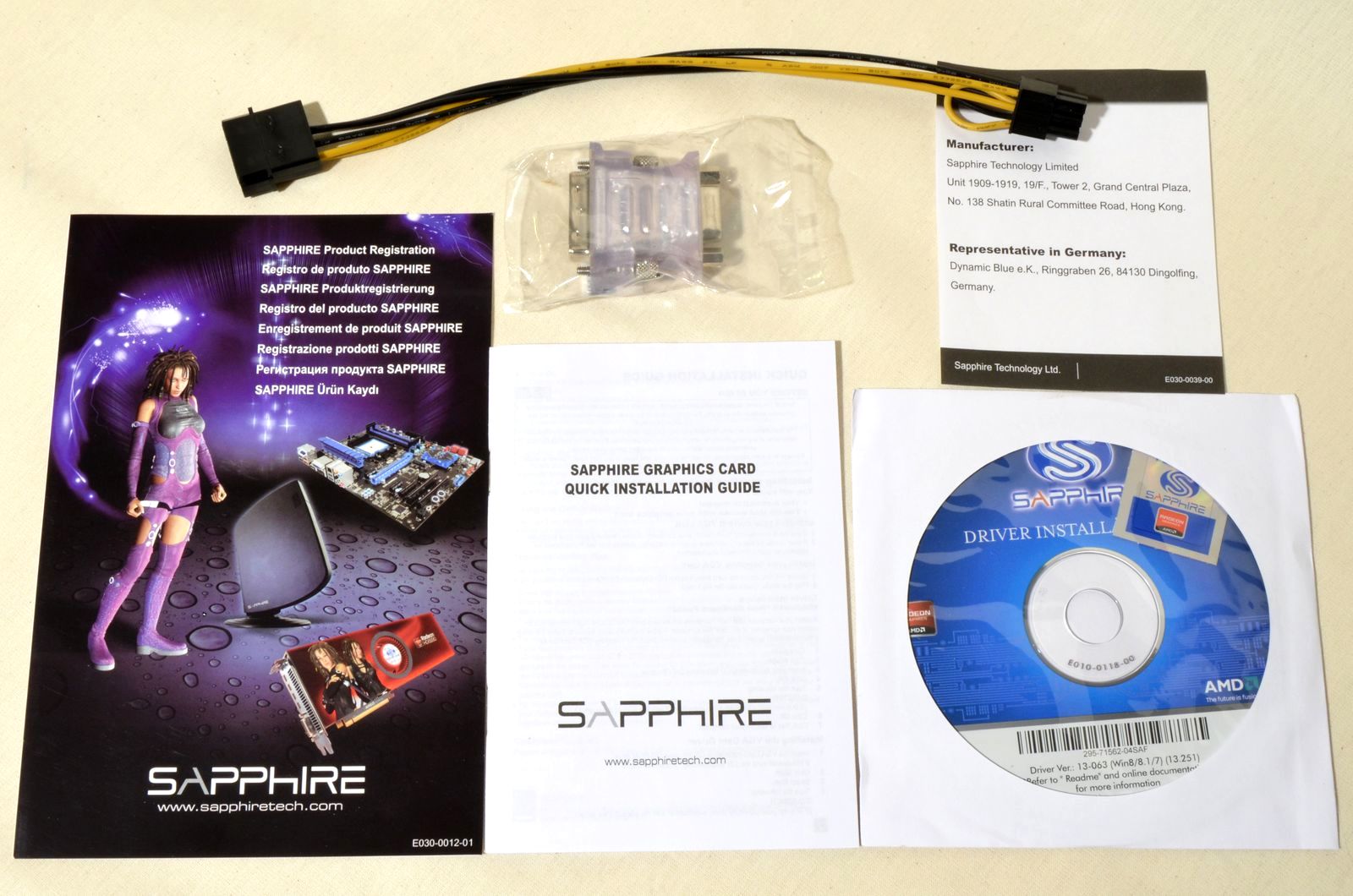

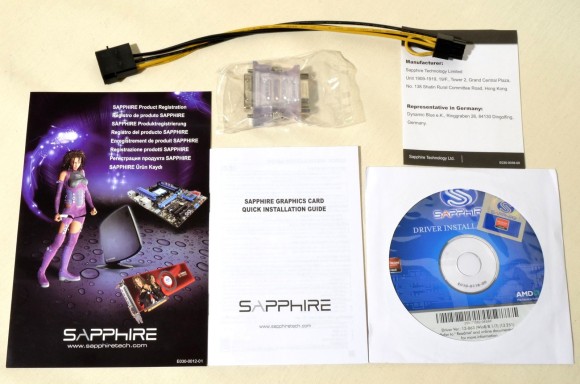

În interior, găsim discul optic cu drivere şi aplicaţii, ghidul de instalare, o notificare cu privire la înregistrarea produsului, un convertor DVI-to-VGA şi un adaptor de alimentare de la conector de tip MOLEX la conector cu 6 pini.
Cu o lungime de 22.3cm, placa arată ceva mai bine decât mă aşteptam şi nu ar trebui să pună prea mari probleme niciunei carcase.

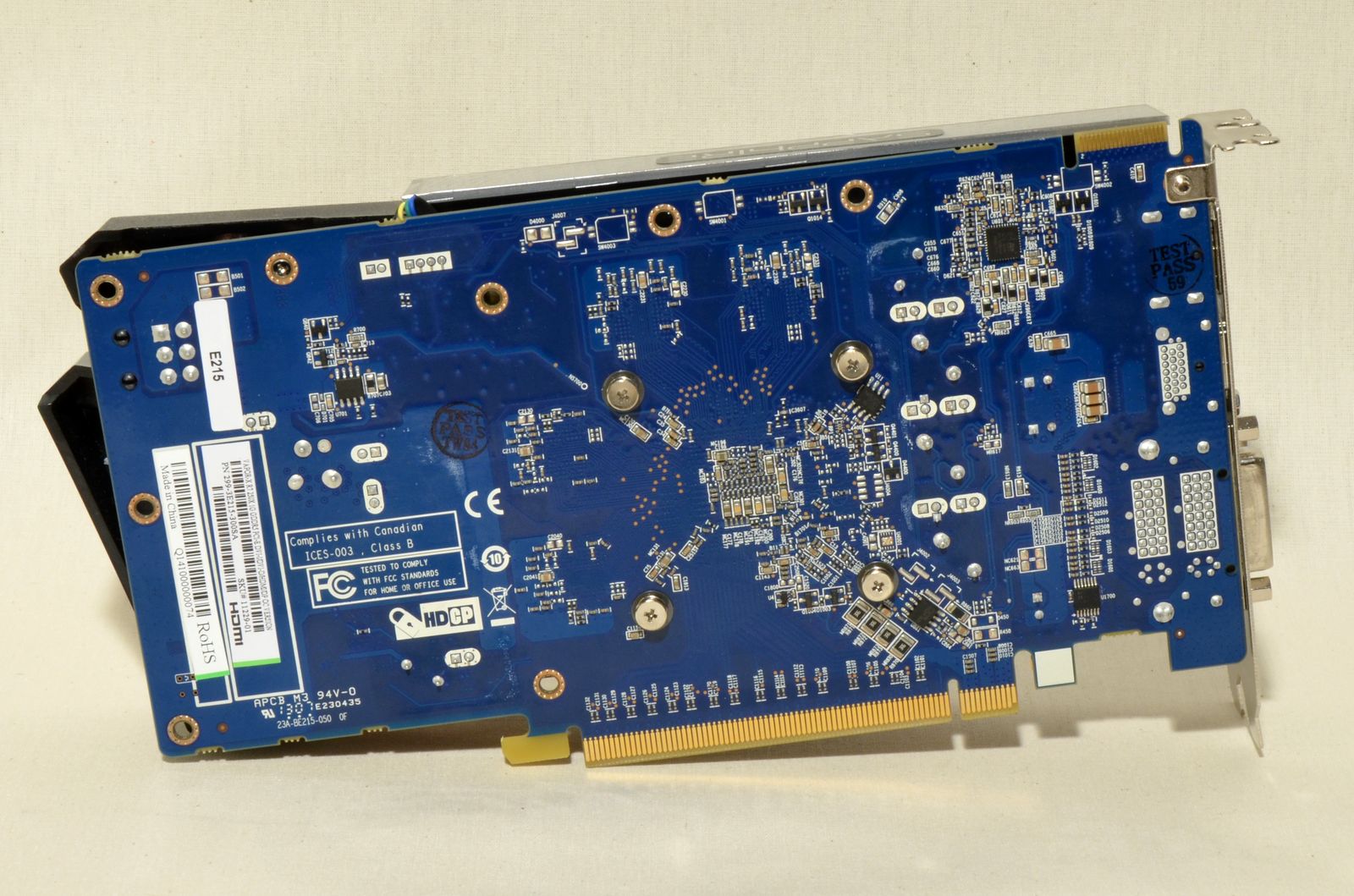

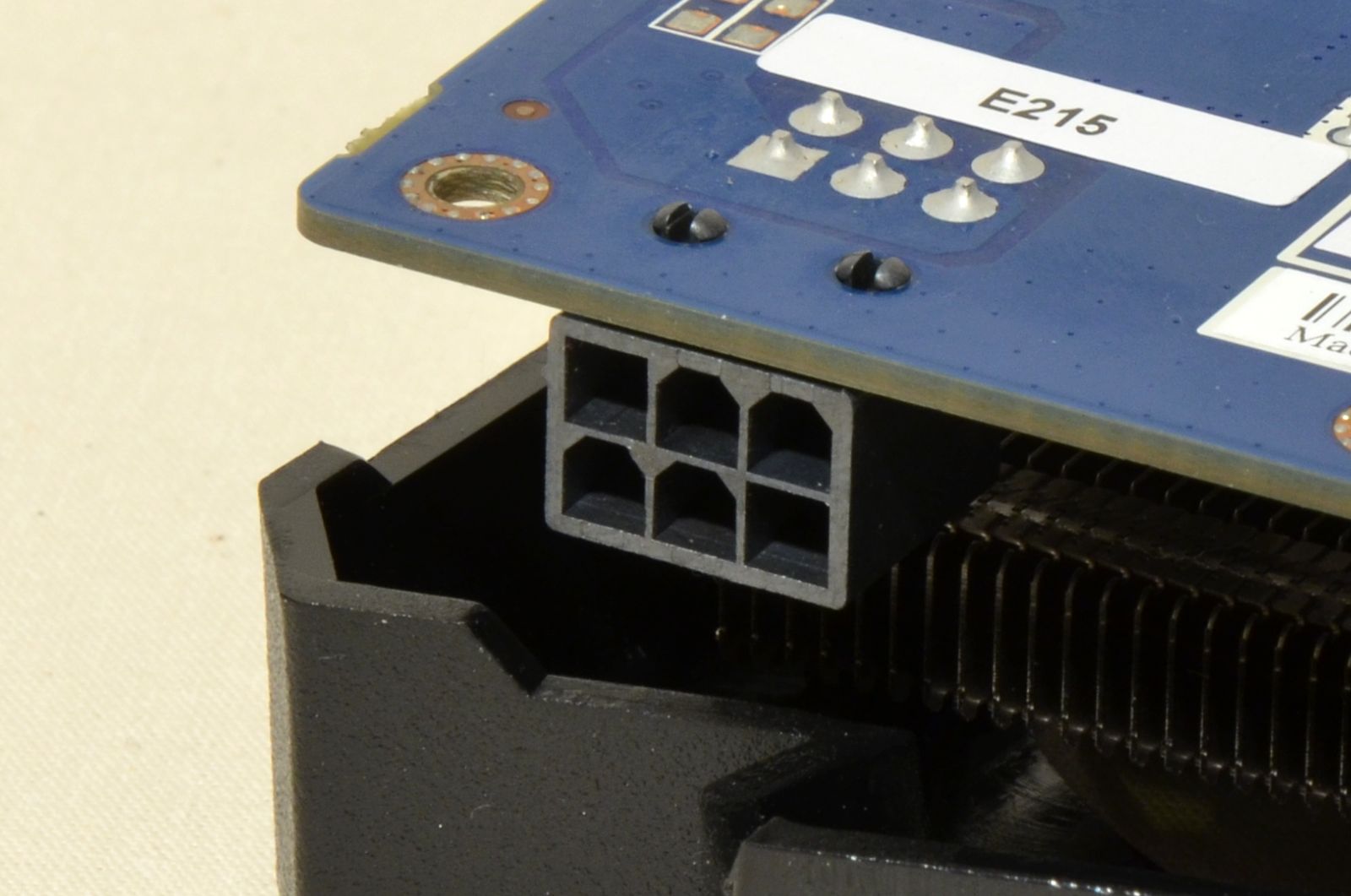

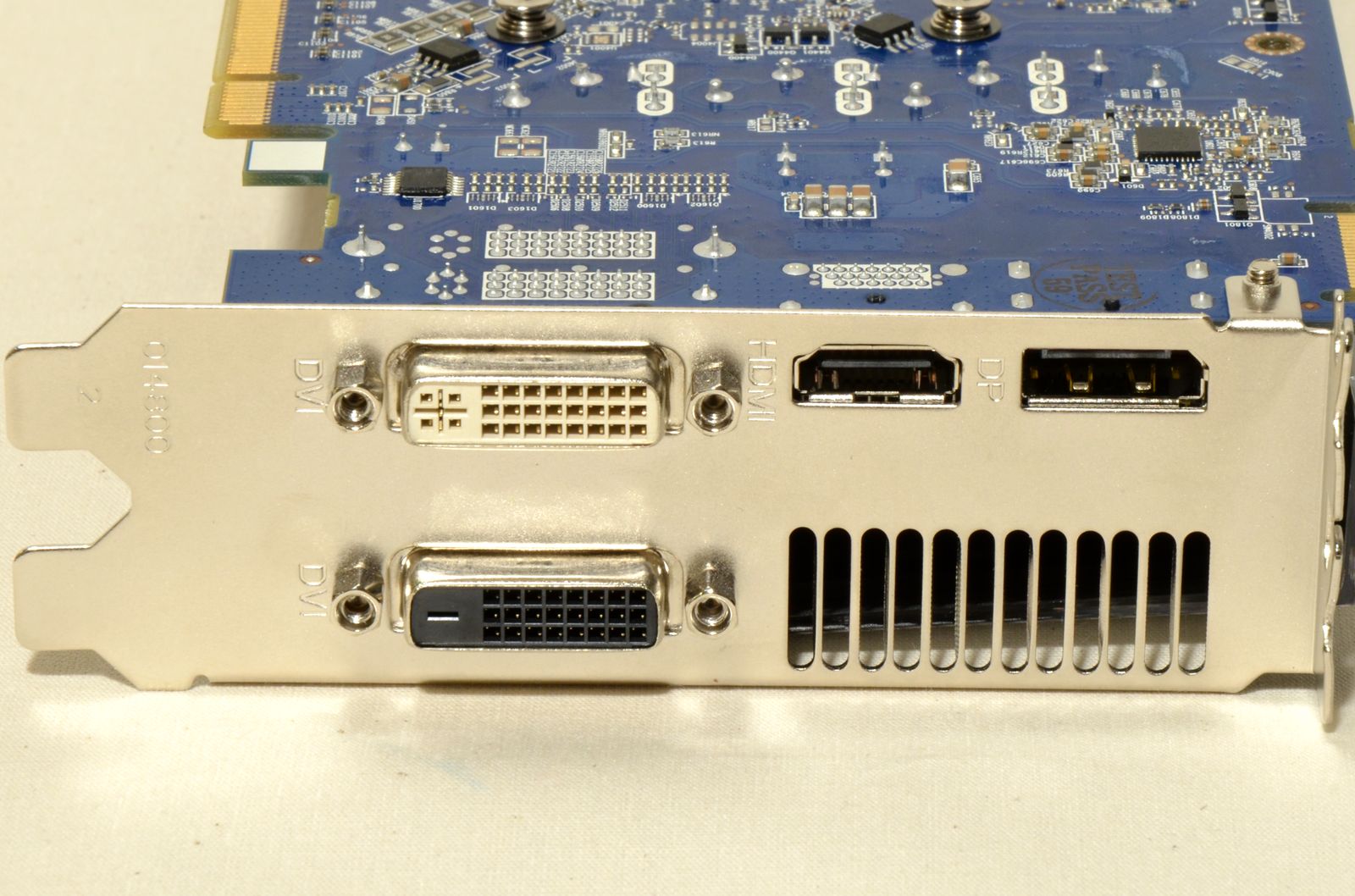

Bracket-ul dual-slot conţine 1 DVI-D, 1 DVI-I, 1 HDMI şi 1 DisplayPort. Pentru alimentare este folosit un singur conector cu 6 pini, orientat înspre capătul opus al plăcii.

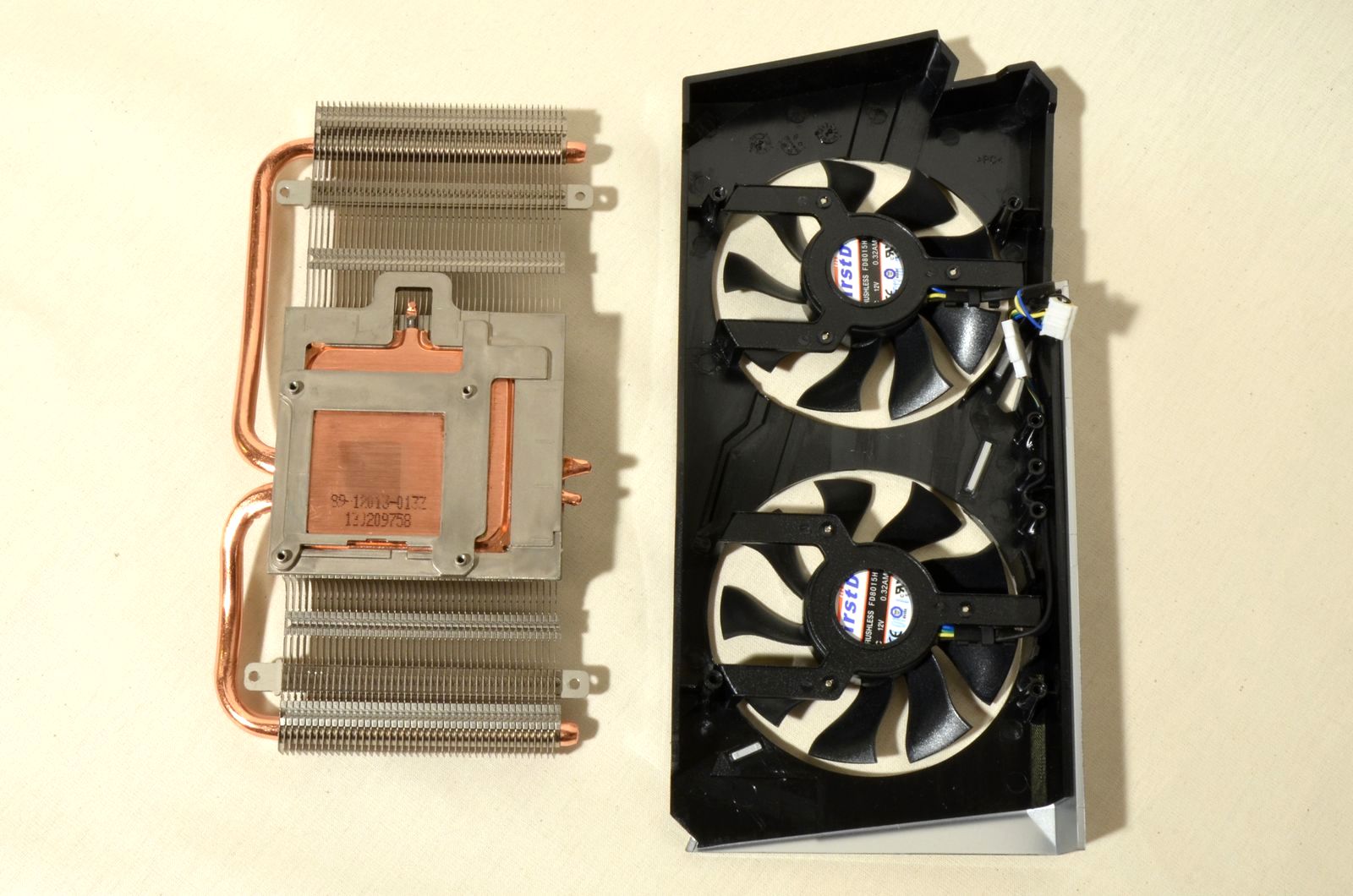

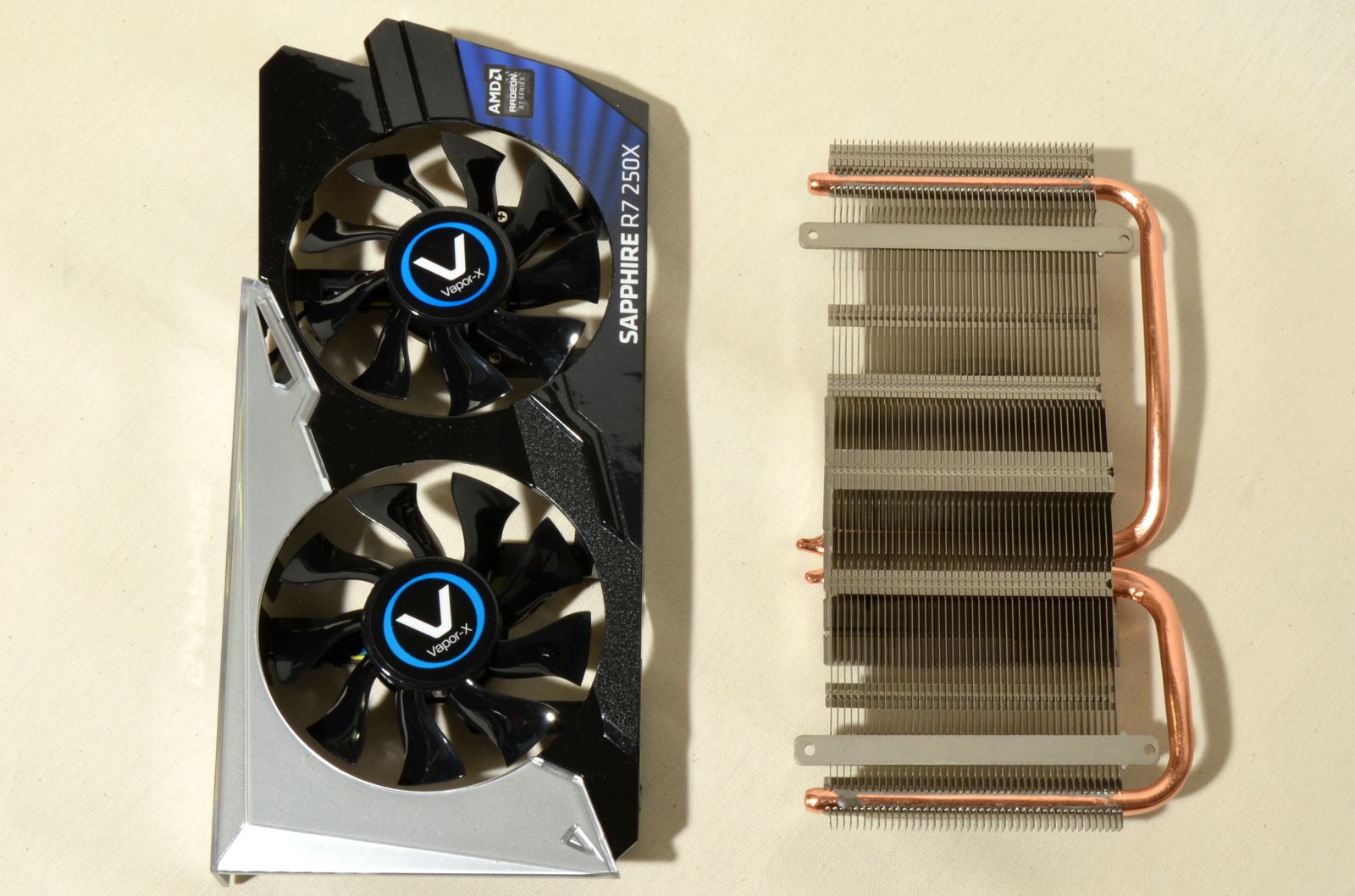

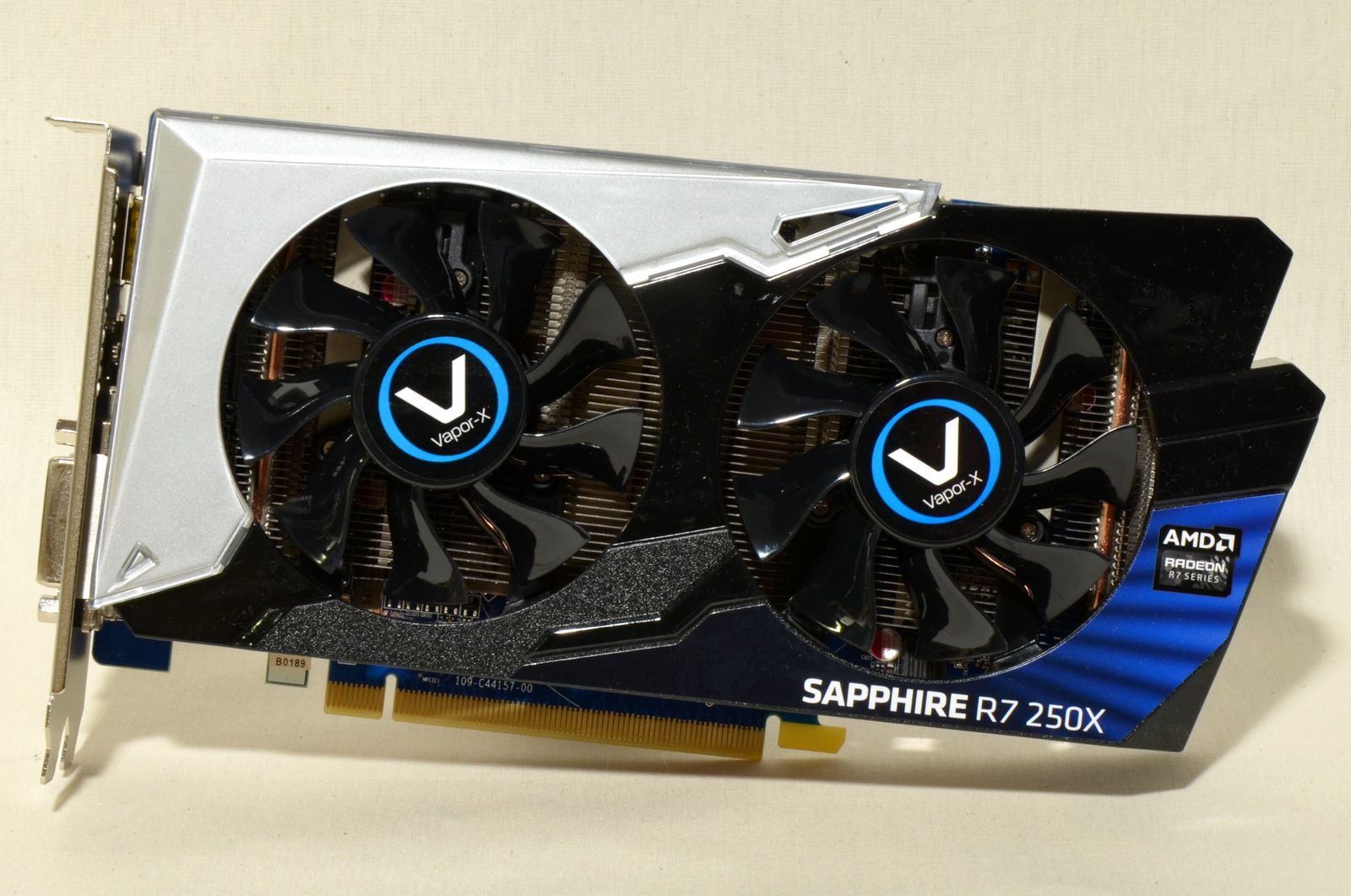

Soluţia de răcire are la bază un heatsink de dimensiuni apreciabile, echipat cu Vapor Chamber şi 2 heatpipe-uri de 6mm. Fluxul de aer este asigurat de 2 ventilatoare clastice de 75mm, fixate cu ajutorul unei carcase din plastic. Chip-urile de memorie şi VRM-ul nu beneficiază de heatsink-uri sau heatspreadere. Dar chiar şi aşa, consider că soluţia de răcire adoptată este una supradimensionată pentru acest segment de piaţă, ceea ce nu poate decât să mă bucure.

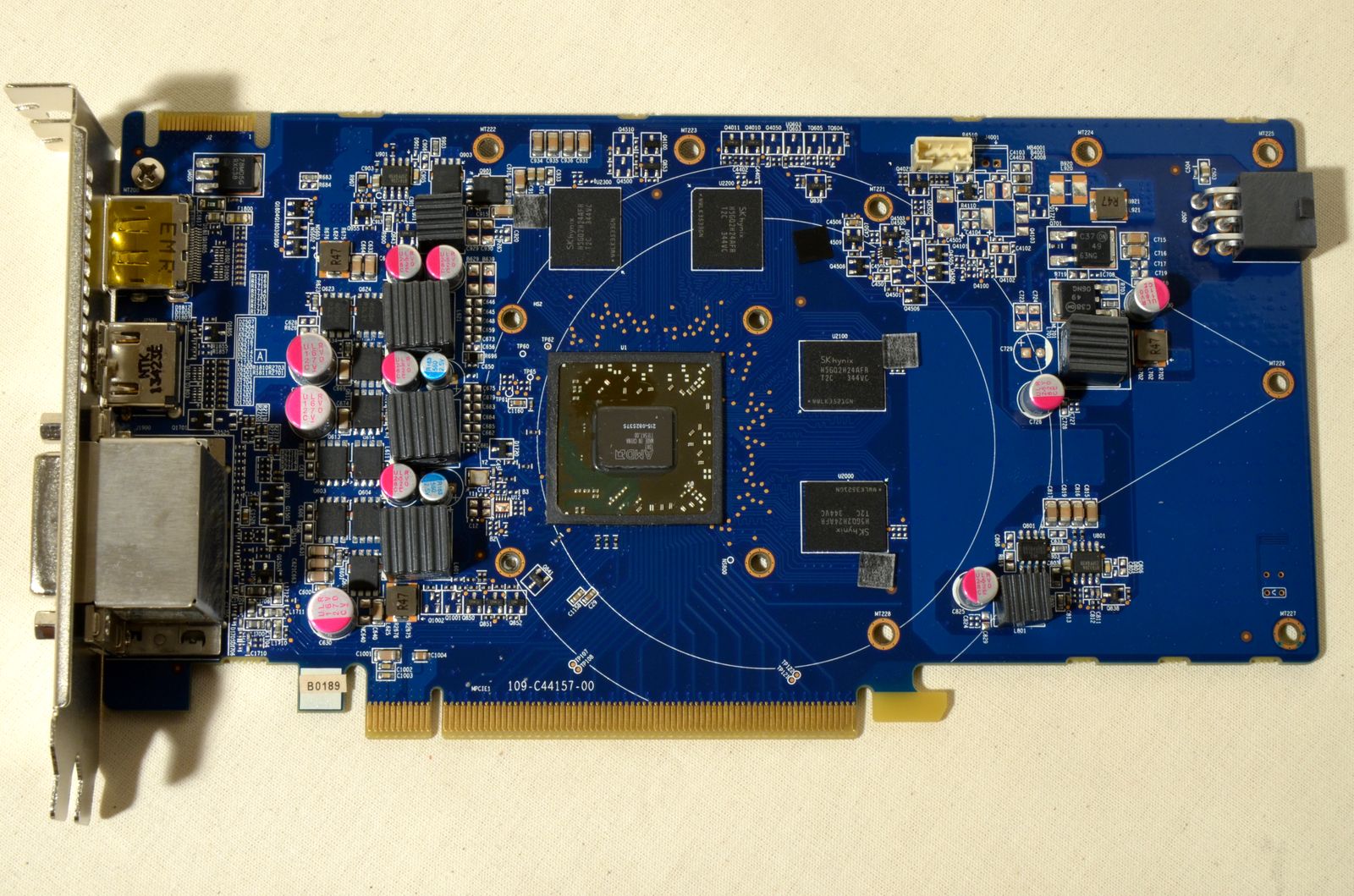

PCB-ul este aerisit, are o lăţime de 9.8cm şi o lungime de 21cm şi adoptă culoarea albastră, devenită deja tradiţie pentru Sapphire.

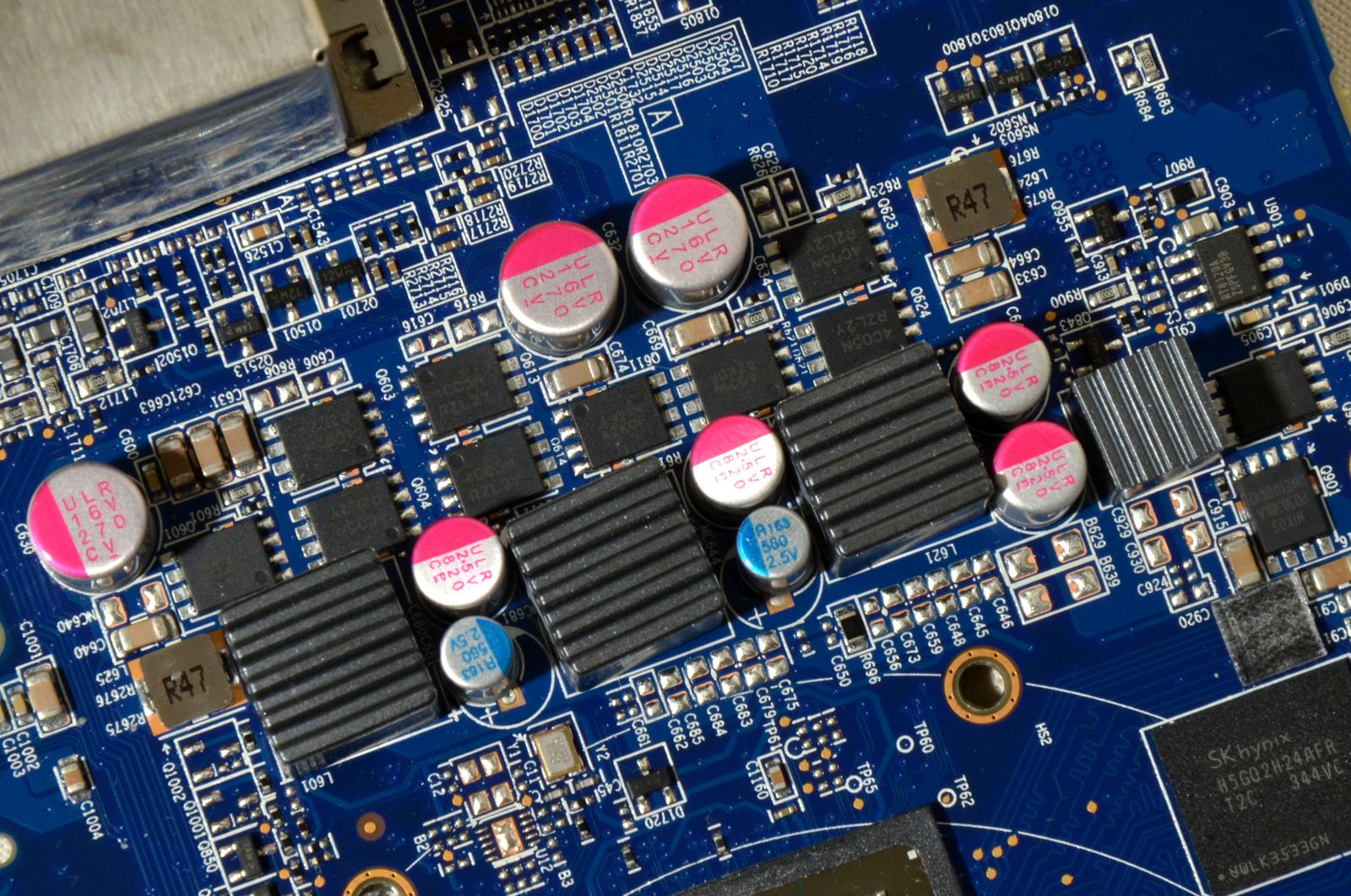

VRM-ul este unul oarecum decent, fiind format din 3 stagii pentru nucleul grafic şi 1 stagiu pentru chip-urile de memorie video.

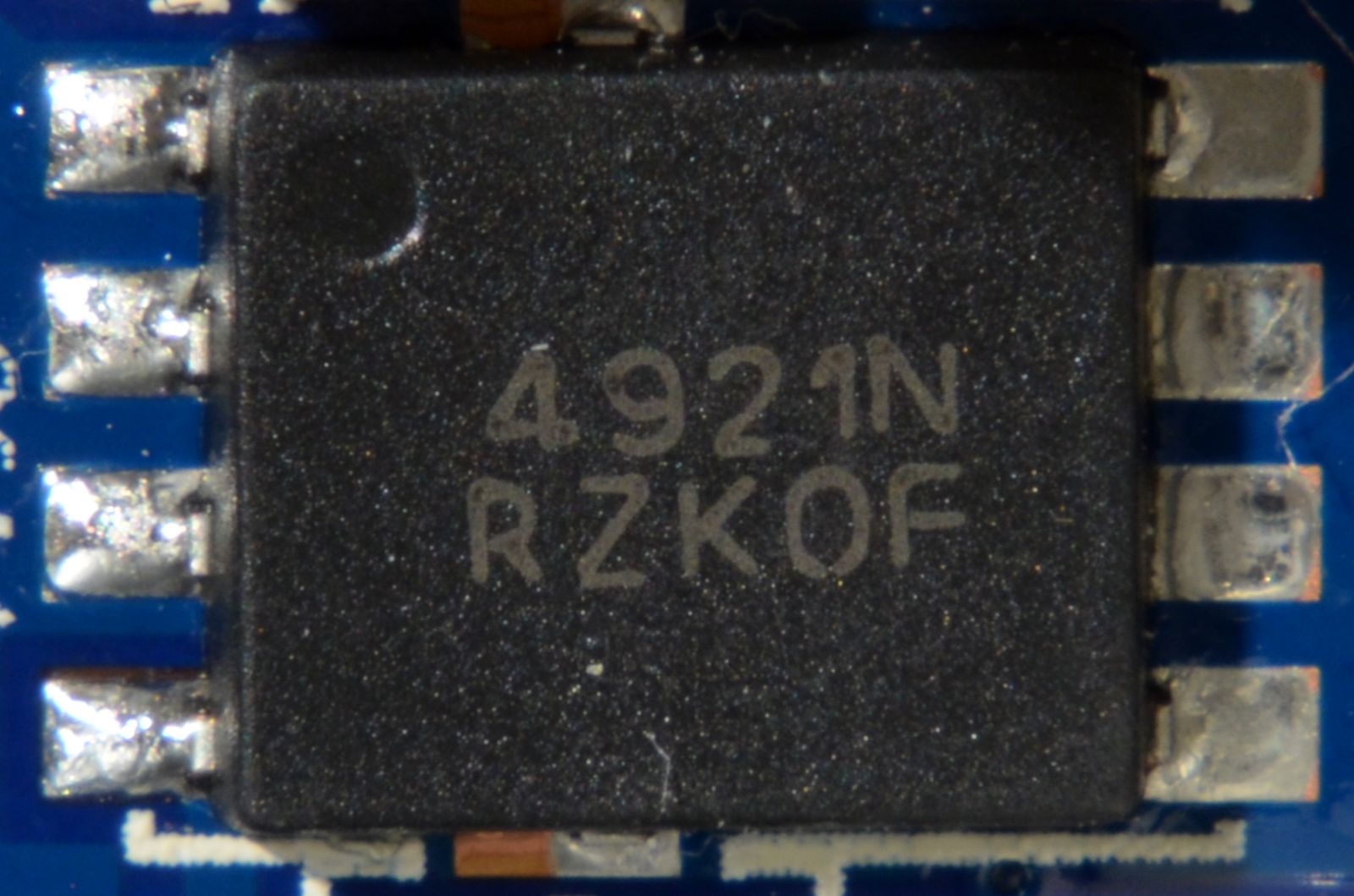

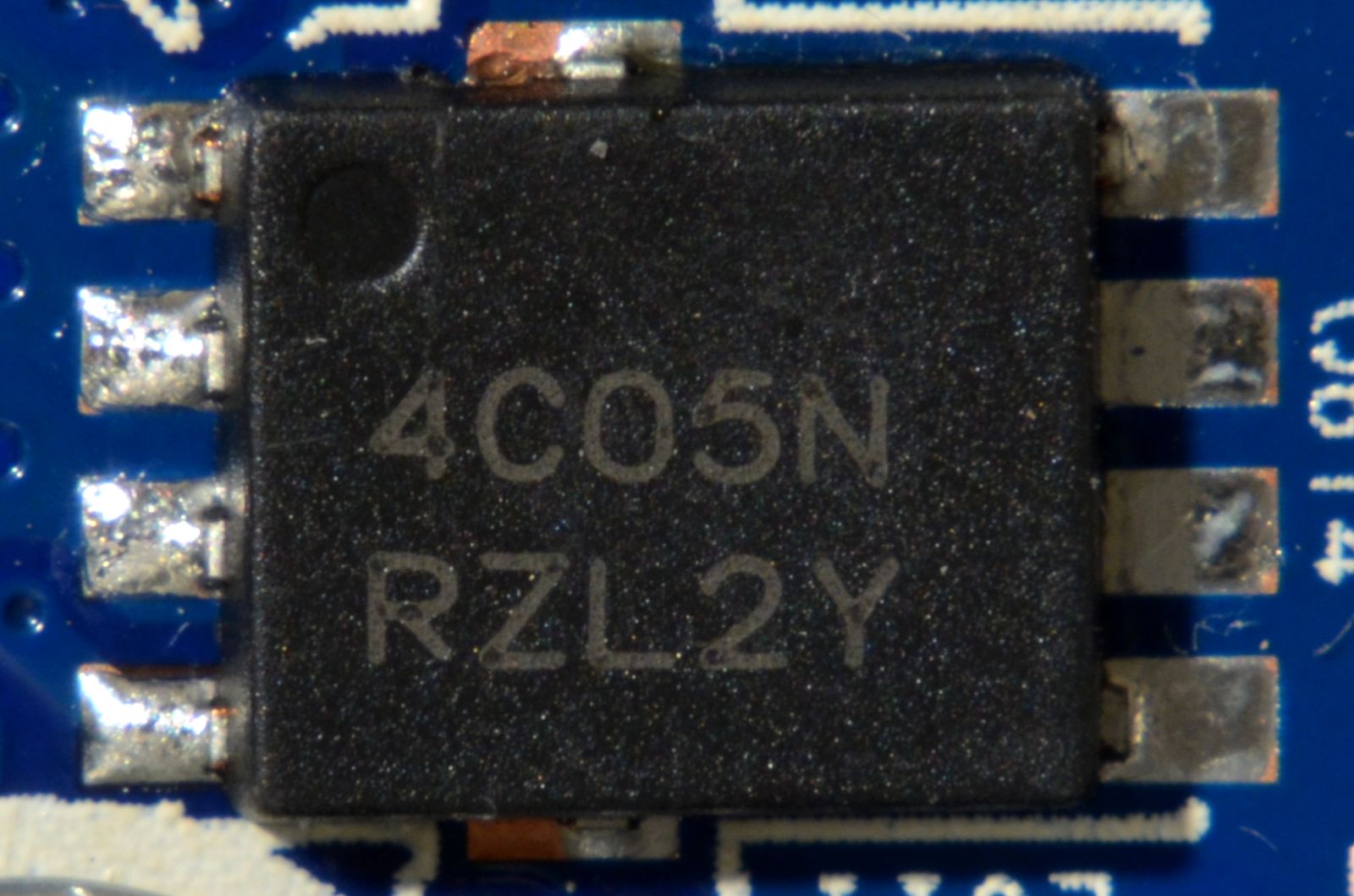

Cele 3 stagii desemnate cu alimentarea GPU-ului folosesc câte 2 tranzistori MOSFET NTTFS4C05N şi unul NTMFS4921N produşi de ON Semiconductor fiecare.

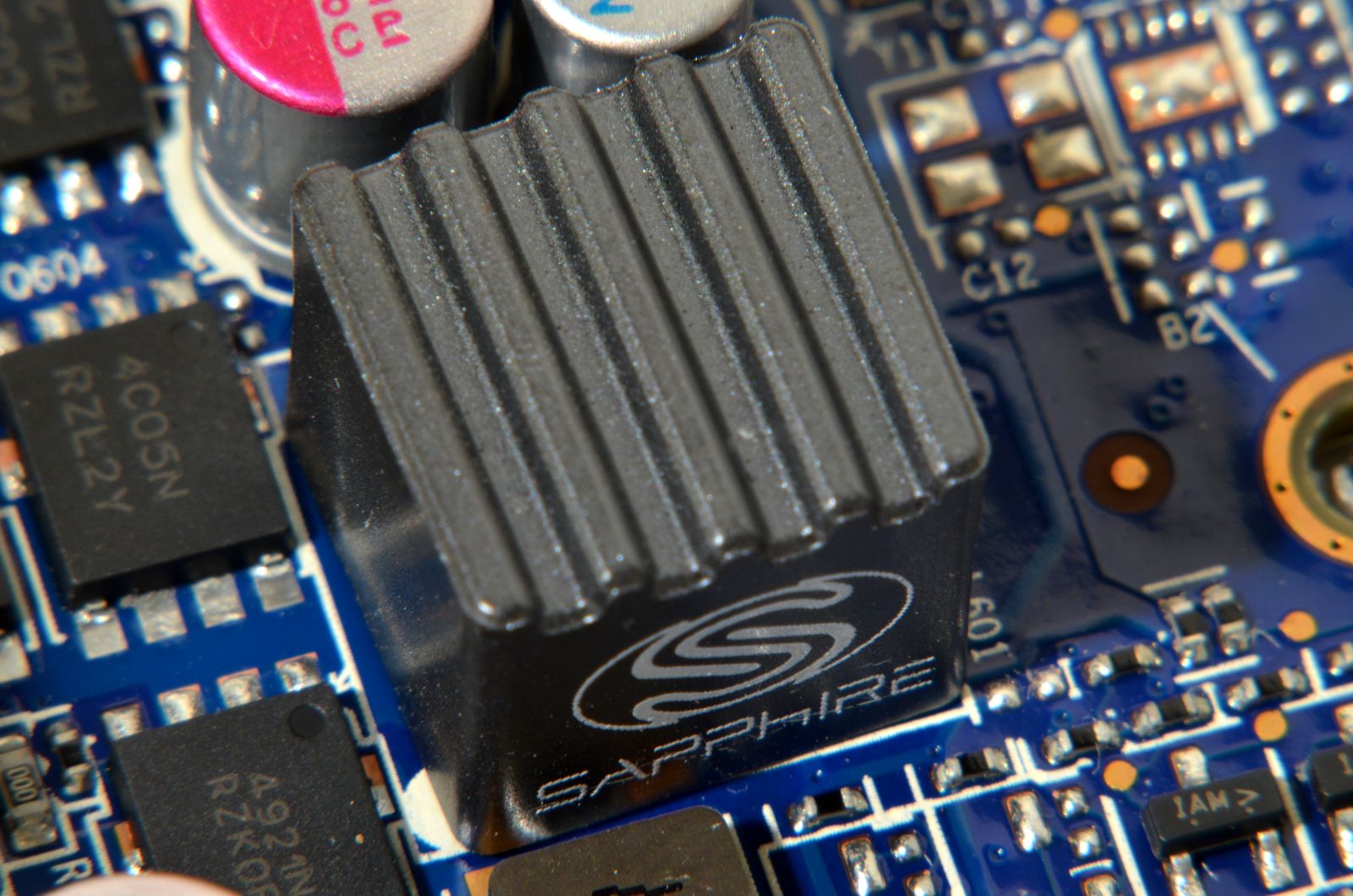

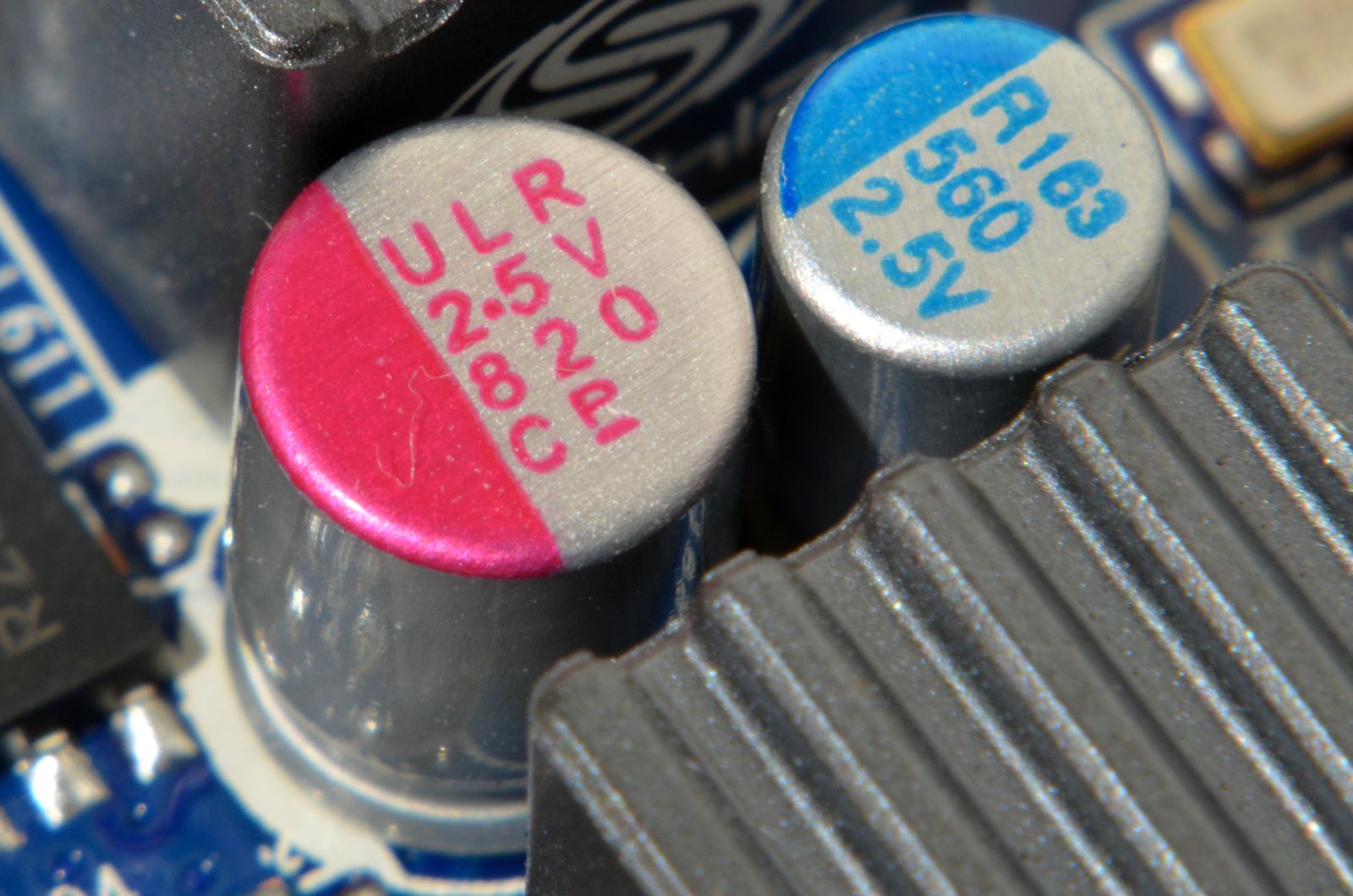

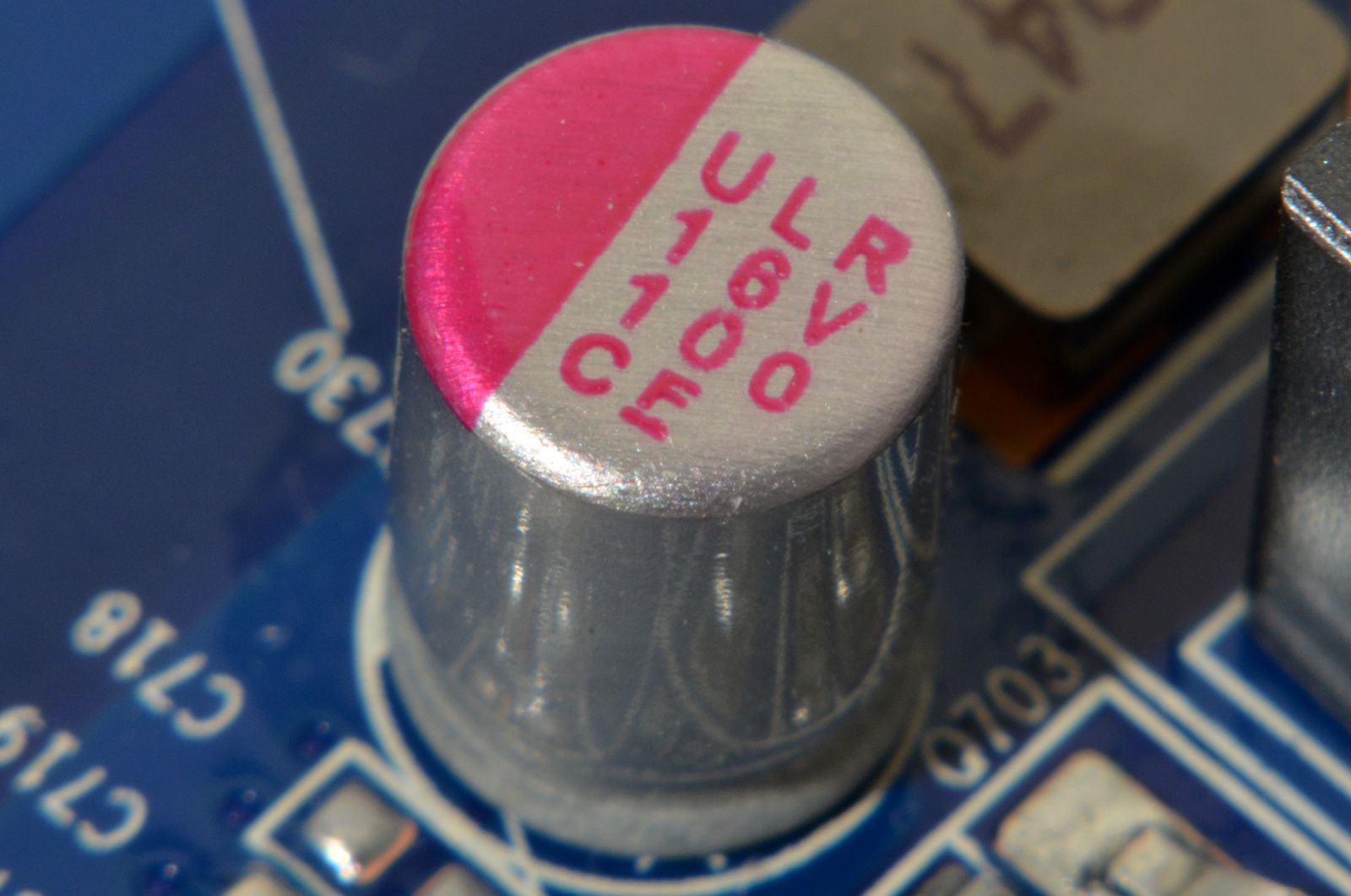

Acestora li se alătură bobinele cimentate şi condensatorii solizi, care ar trebui sa asigure o fiabilitate sporită etajelor de alimentare.

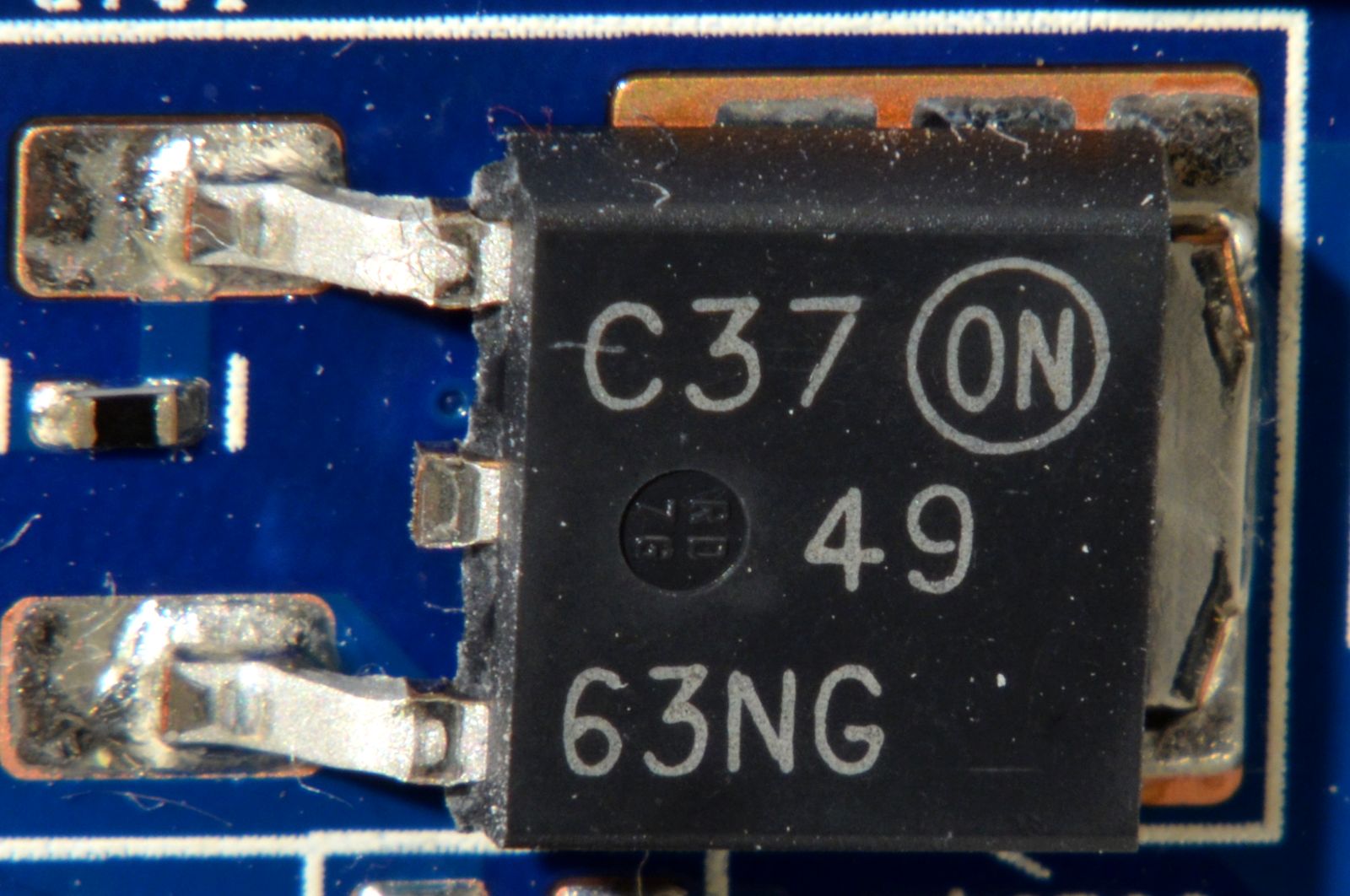

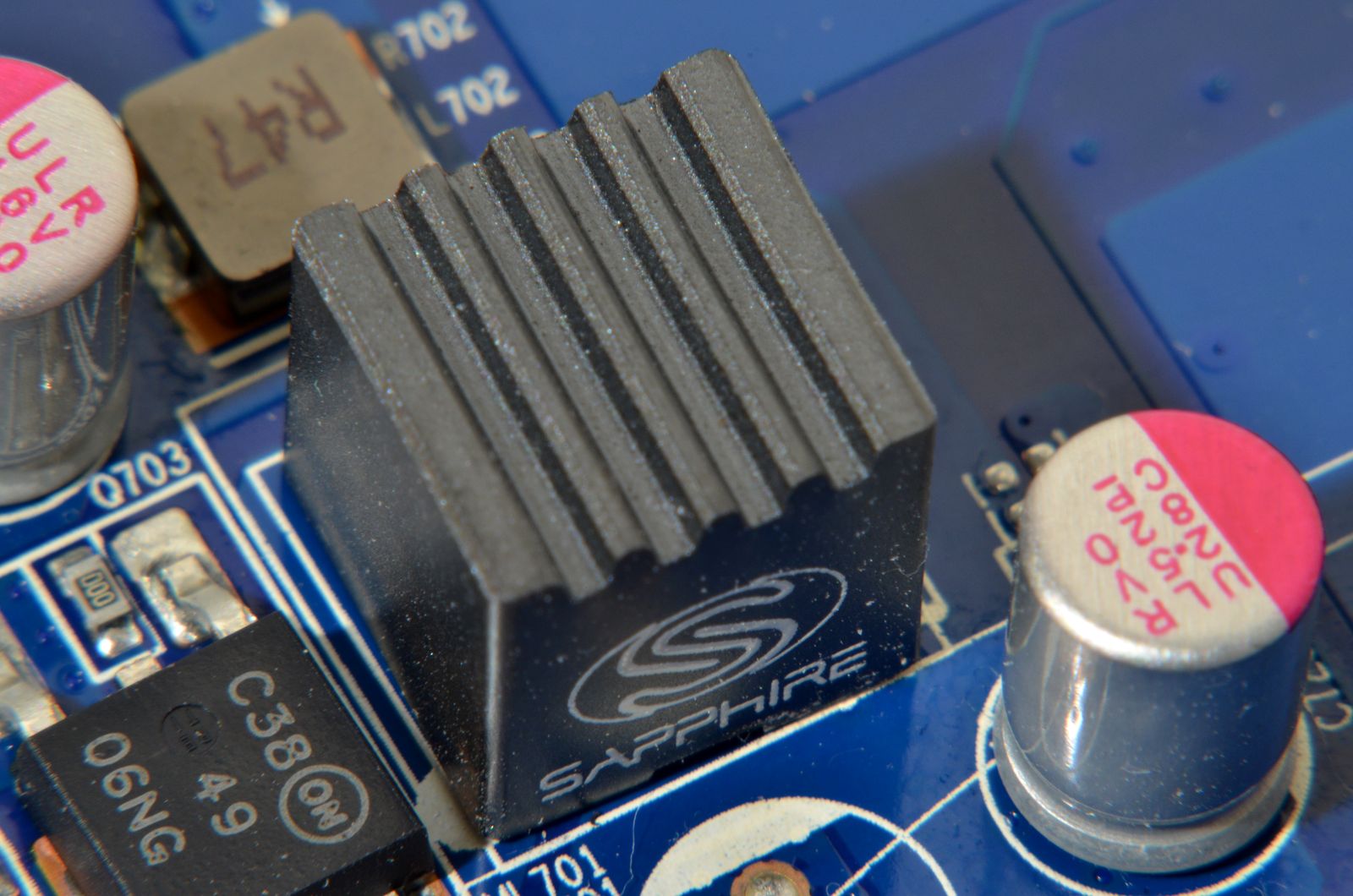

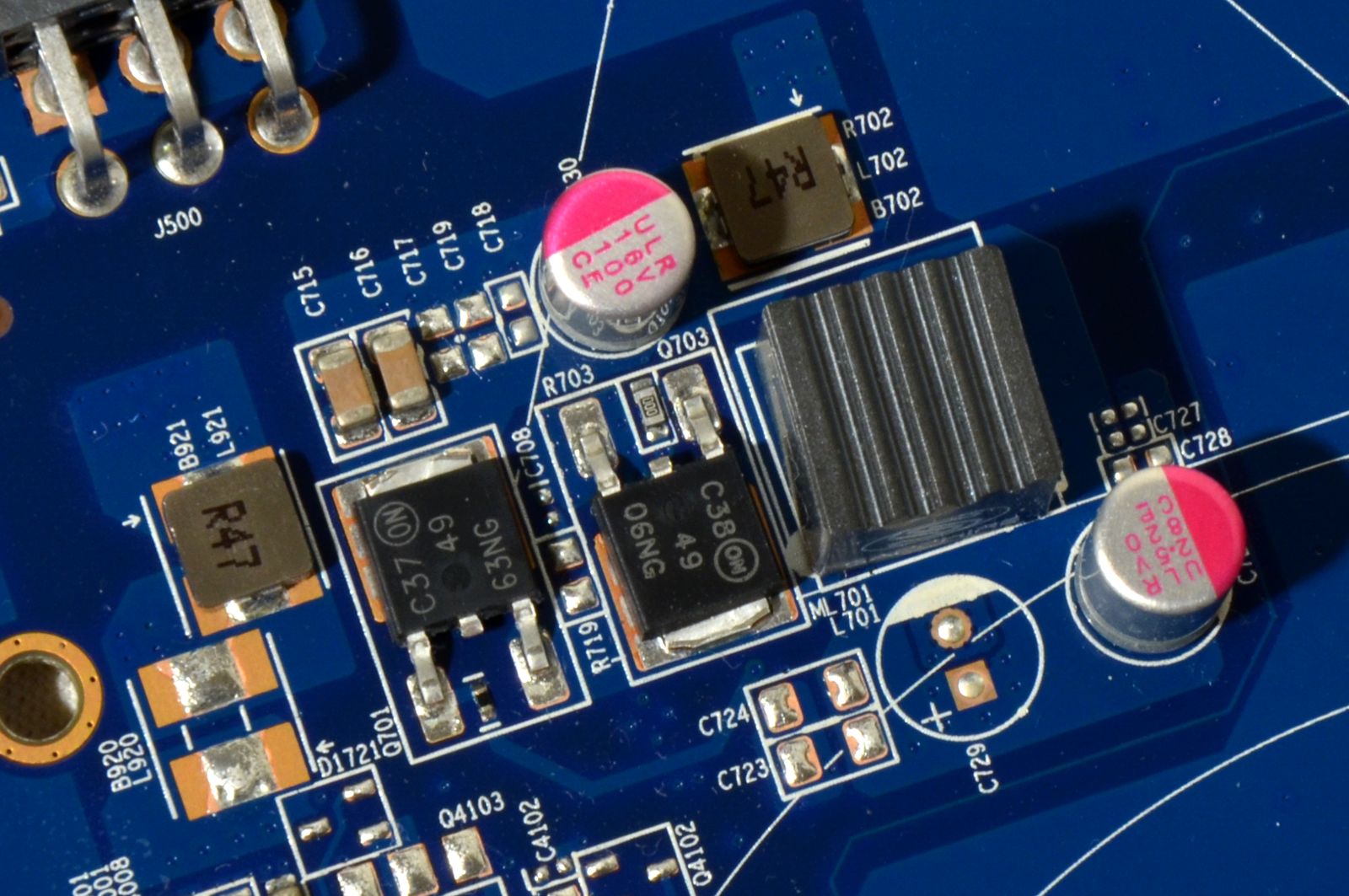

Pentru etajul responsabil de alimentarea chip-urilor de memorie, au fost folosiţi 2 tranzistori mai accesibili, dar produşi tot de ON Semiconductor. Ei sunt acompaniaţi de o bobină cimentată şi condensatori solizi.

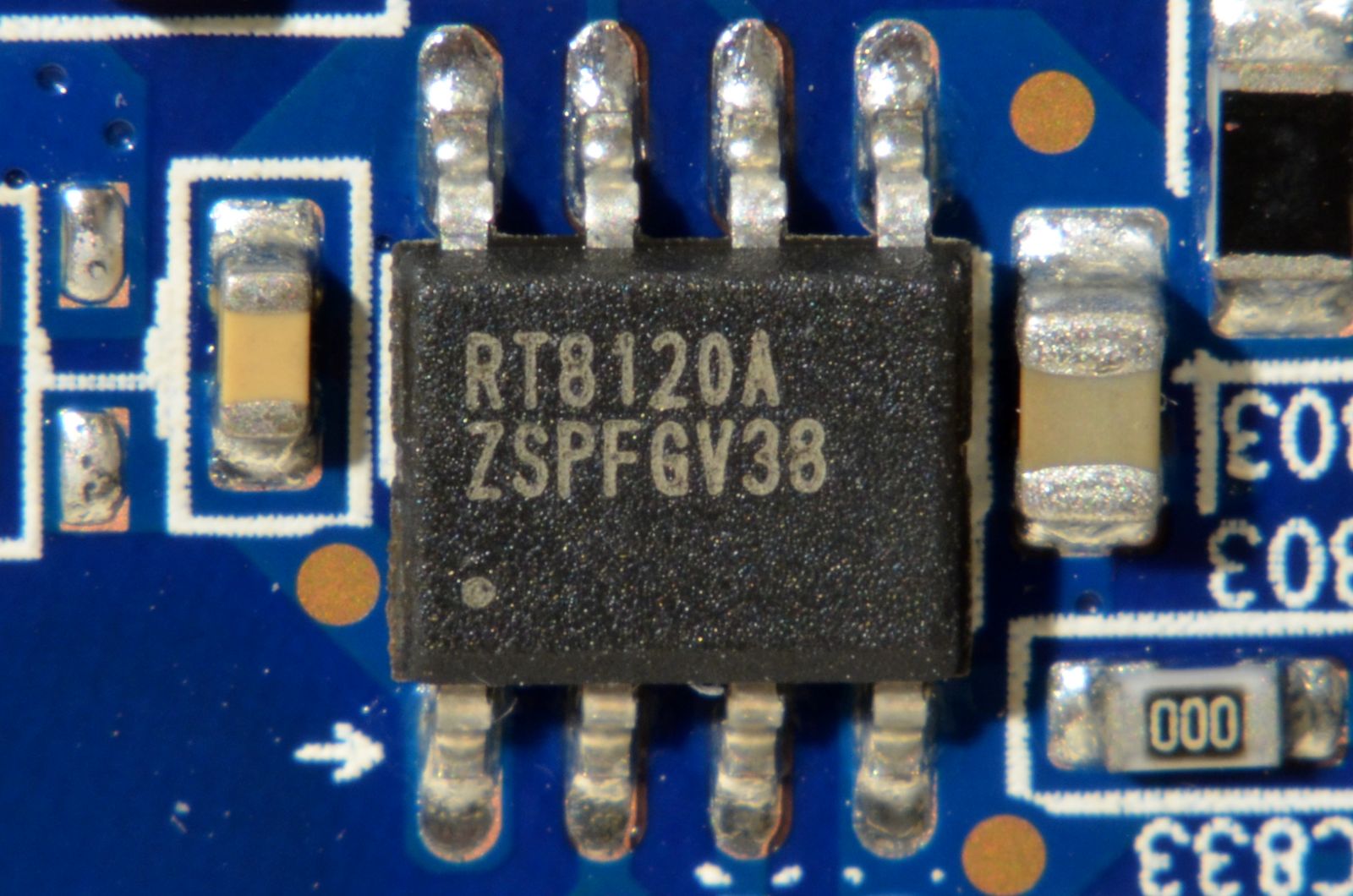

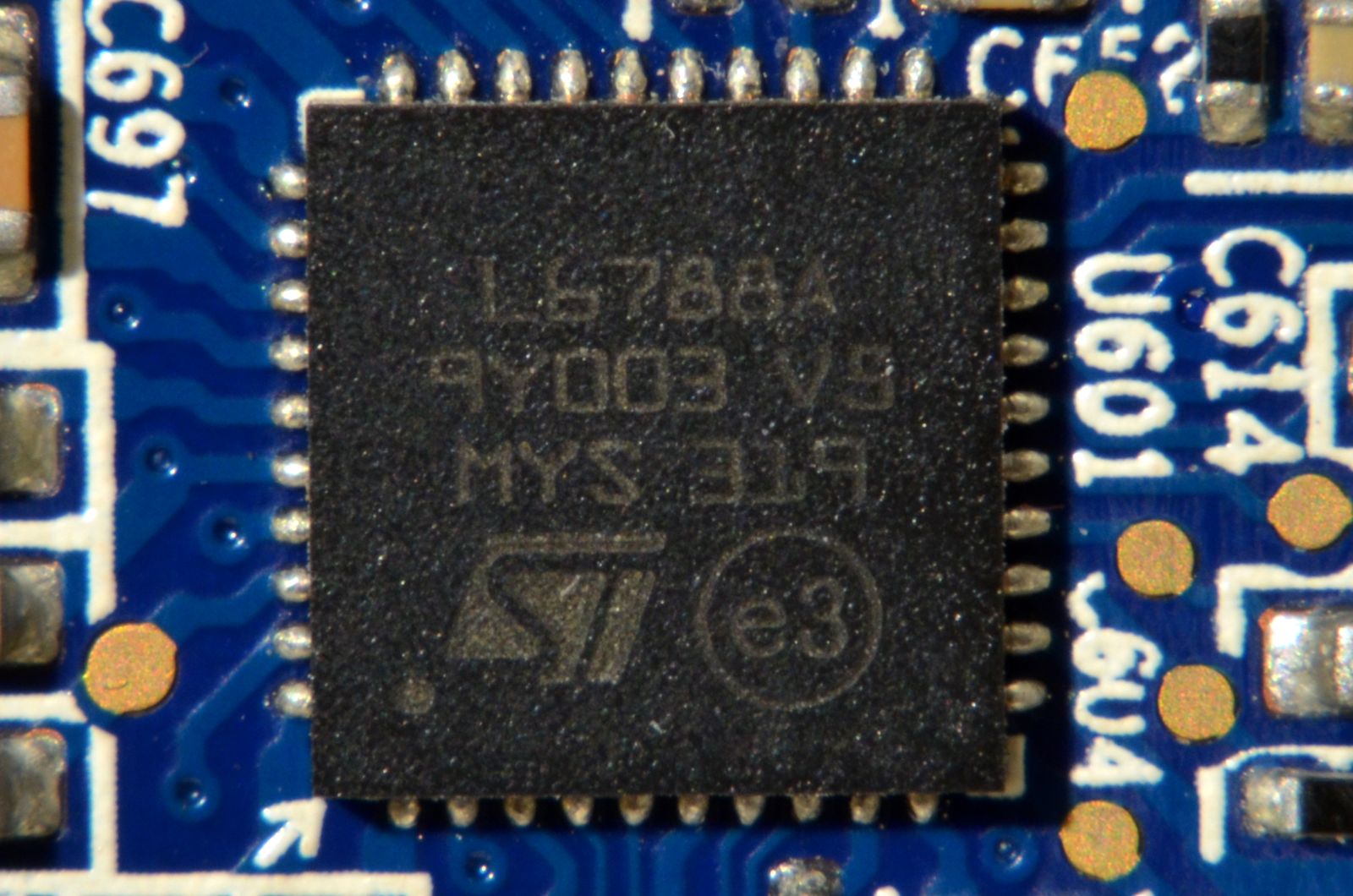

Elementele prezentate mai sus sunt completate de un controller cu 3 faze STMicroelectronics L6788A şi unul cu 1 fază Richtek RT8120A.

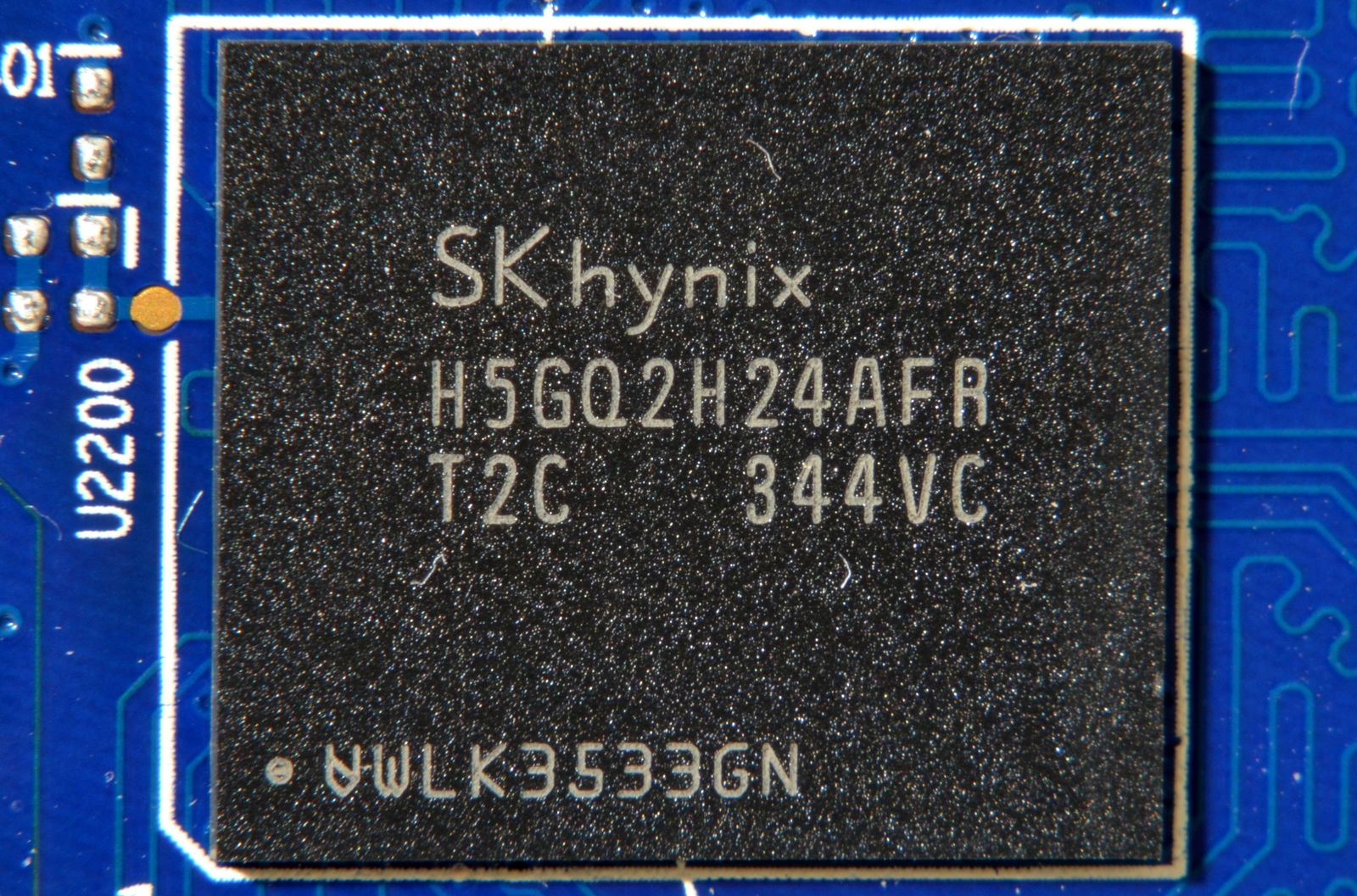

În sfârşit, trebuie sa mai ştiţi că cele 4 chip-uri de memorie video sunt Hynix H5GQ2H24AFR-T2C. Din păcate, cum de altfel nici nu cred că ne puteam aştepta în acest segment, nu avem de a face cu chip-uri R0C. Sunt însă mulţumit că Sapphire au optat pentru Hynix şi nu pentru Elpida.

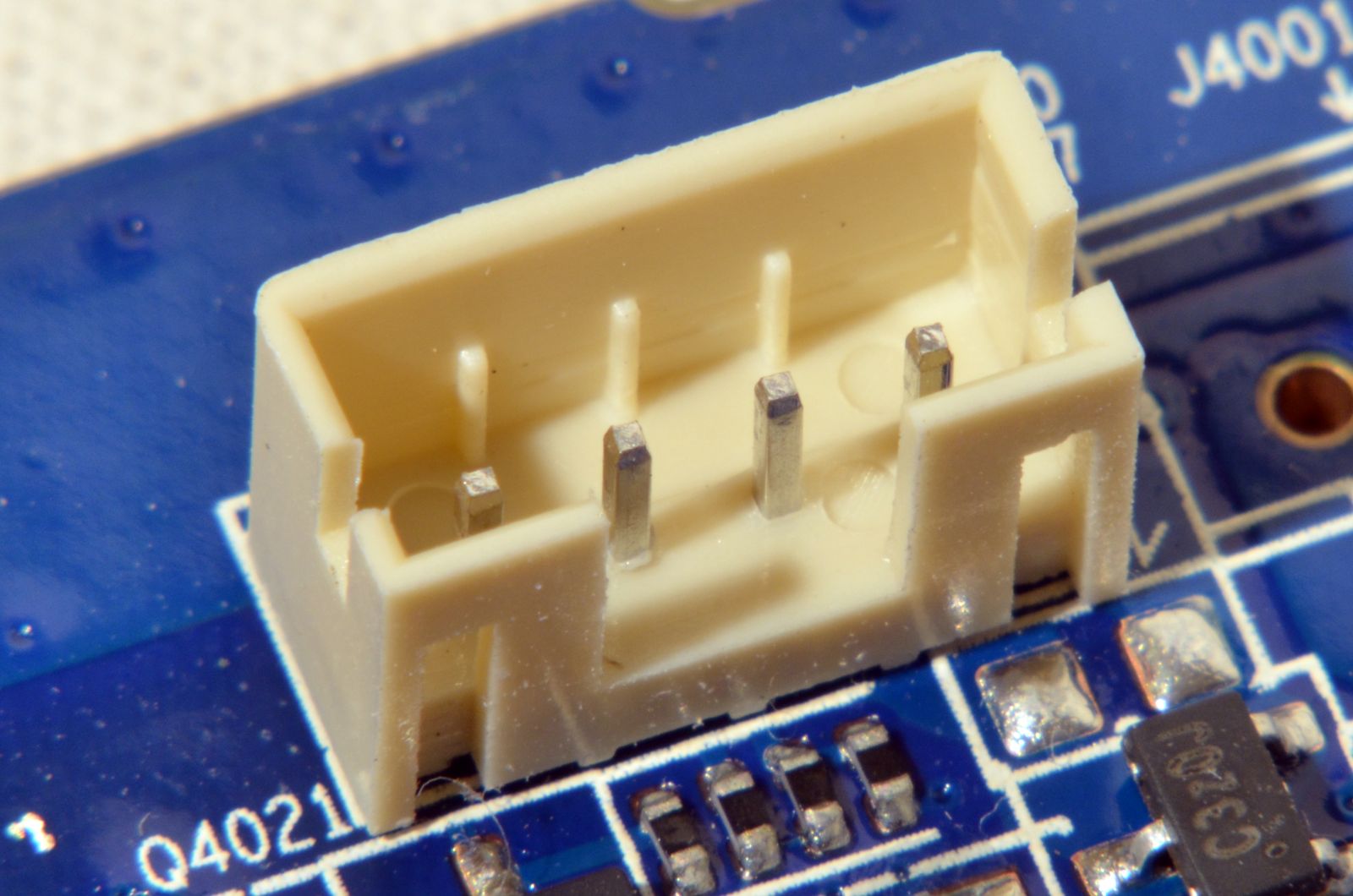

Pentru alimentarea celor 2 ventilatoare, este folosit un conector cu 4 pini, ceea ce înseamnă că este posibilă şi monitorizarea turaţiei.
