La fel ca predecesoarea Radeon HD 6990, 7990 are un aspect impunător, dat în primul rând de 30.5cm. Cu toate acestea, modelul arată diferit mulţumită schimbării cooler-ului, decizie pe ca re producătorul a luat-o pentru a reduce nivelul de zgomot.

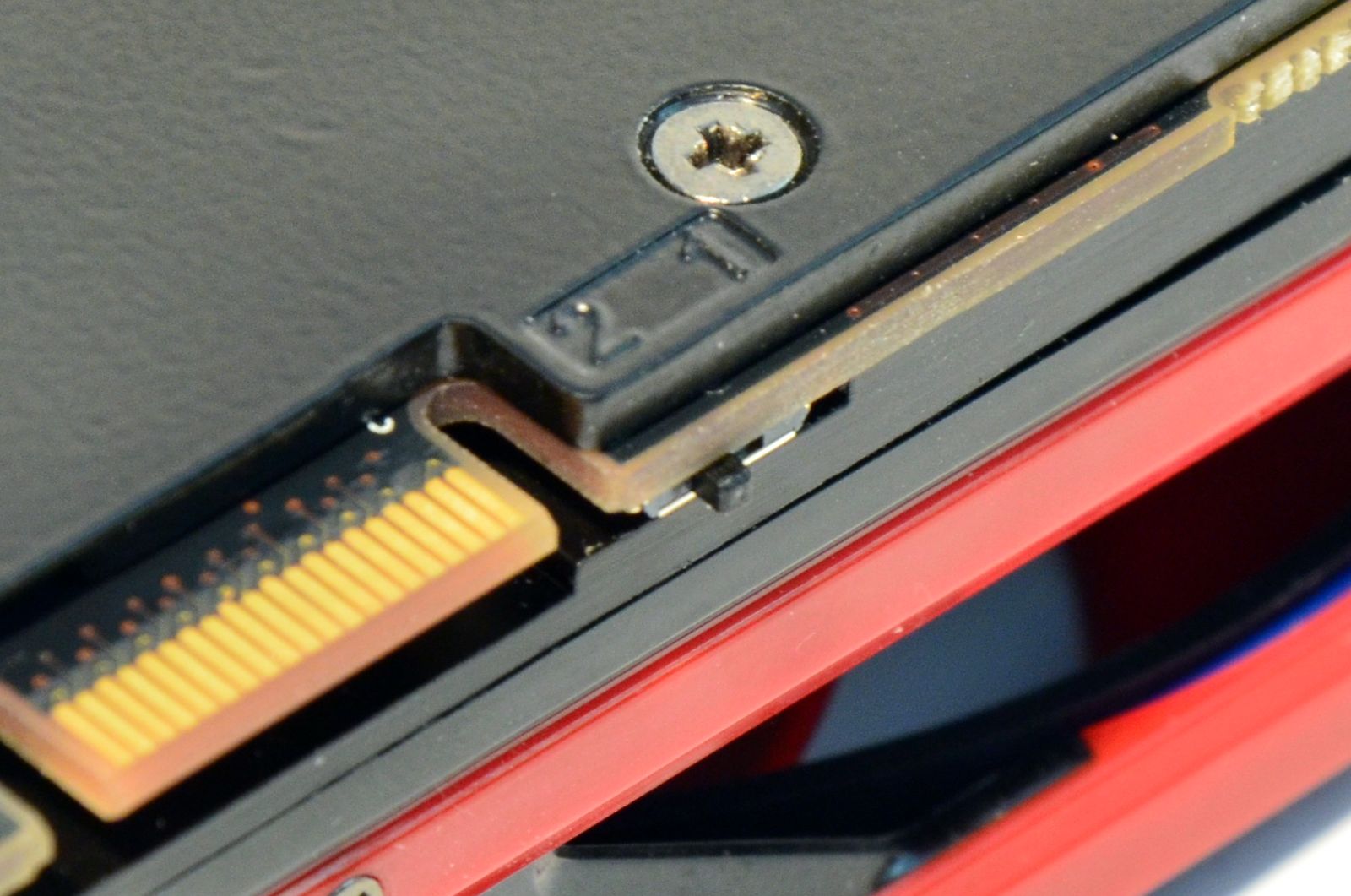

La fel ca HD 6990, HD 7990 ocupă numai 2 slot-uri, iar bracket-ul conţine un singur conector DVI-I şi 4 porturi miniDP. Pentru alimentare, sunt folosiţi 2 conectori cu câte 8 pini, amplasaţi pe laterală. AMD nu au renunţat nici în acest caz la funcţia dual-BIOS şi nici la comutatorul aferent, amplasat lângă conectorul CrossFire.
Ca orice placă video modernă care se respectă, Radeon HD 7990 permite înlăturarea carcasei din plastic ce acoperă cooler-ul pentru curăţarea acestuia de praf. Ea este fixată cu şuruburi, aşa că nu trebuie să vă faceţi griji asupra clemelor ce s-ar putea rupe.

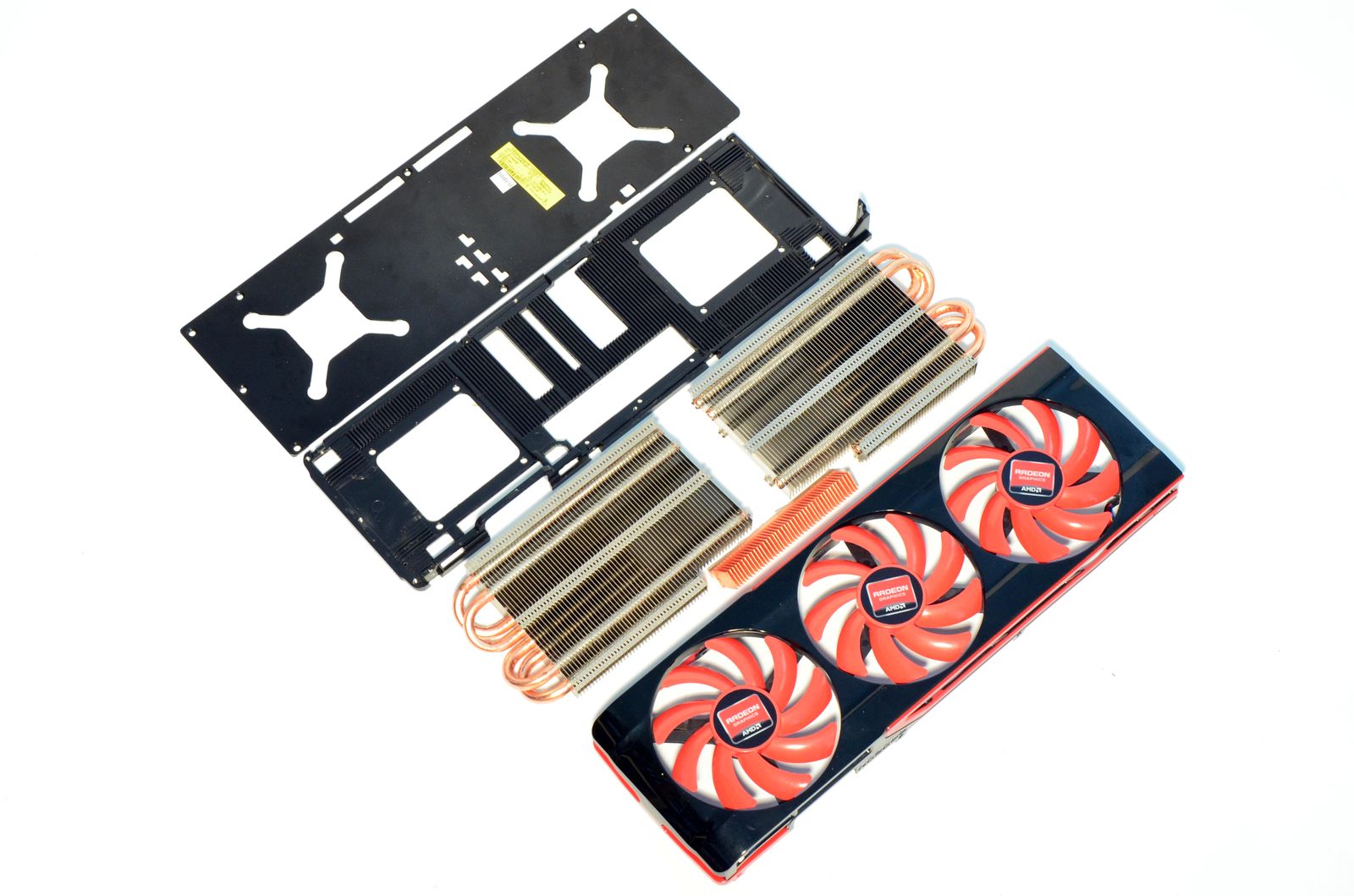

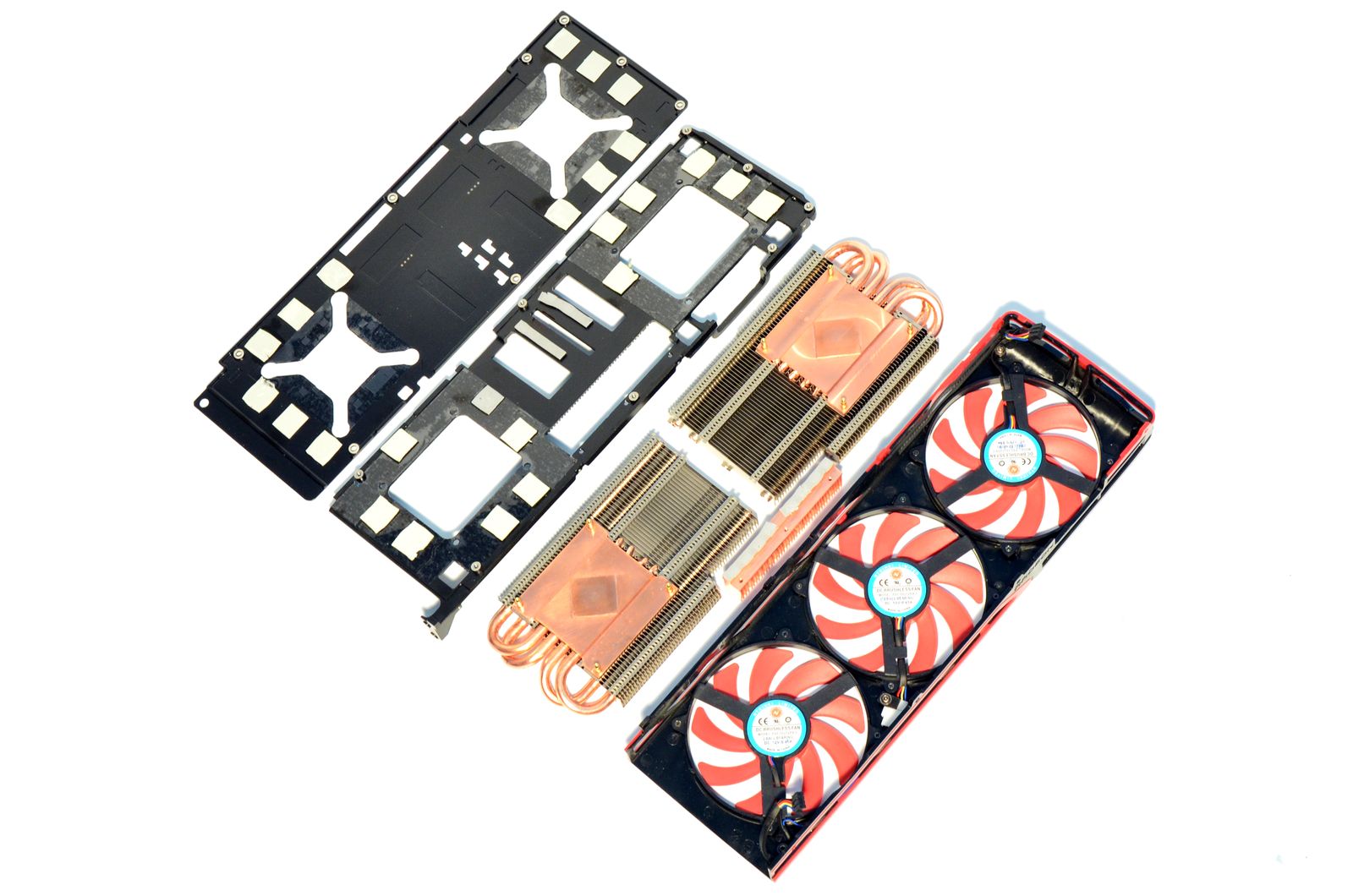

Odată înlăturată carcasa, puteţi se pot observa dimensiunile impresionante ale heatsink-urilor folosite, ce acoperă aproape în întregime suprafaţa PCB-ului. Mergând şi mai departe, observăm că soluţia de răcire este alcătuită din mai multe componente: 2 heatsink-uri de dimensiuni mari din cupru, dotate cu câte 4 heatpipe-uri de 6mm fiecare, pentru fiecare GPU, un heatsink din cupru pentru VRM-urile nucleelor grafice, o ramă metalică cu heatsink-uri pentru chip-urile de memorie, VRM-urile acestora şi bridge-ul de CrossFire şi un heatspreader amplsat pe partea din spate pentru chip-urile de memorie de acolo.

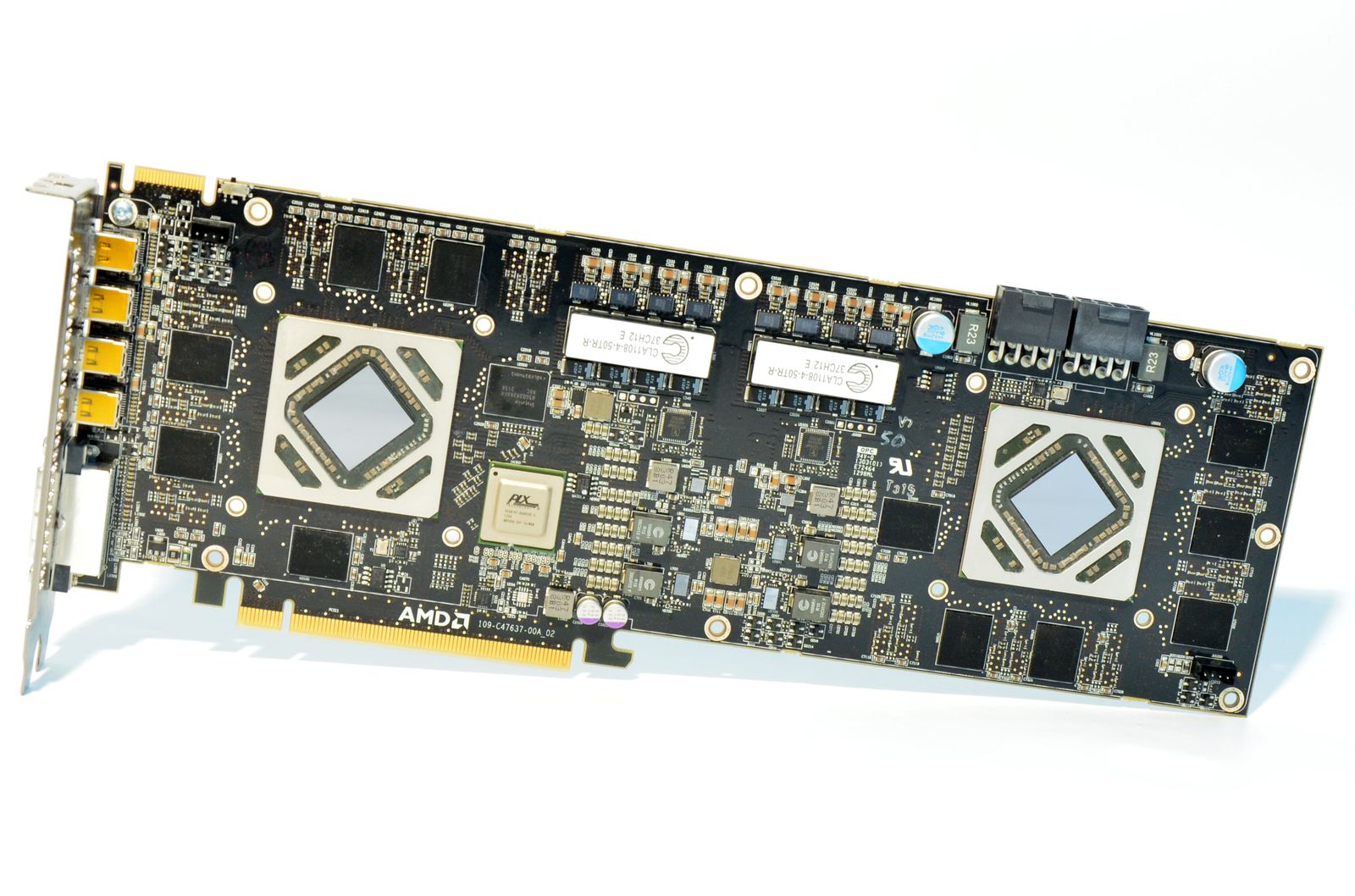

Aşa cum era de aşteptat, PCB-ul este unul complex şi aglomerat.
Avem nu mai puţin de 24 chip-uri de memorie video GDDR5 Hynix H5GQ2H24AFR-R0C.

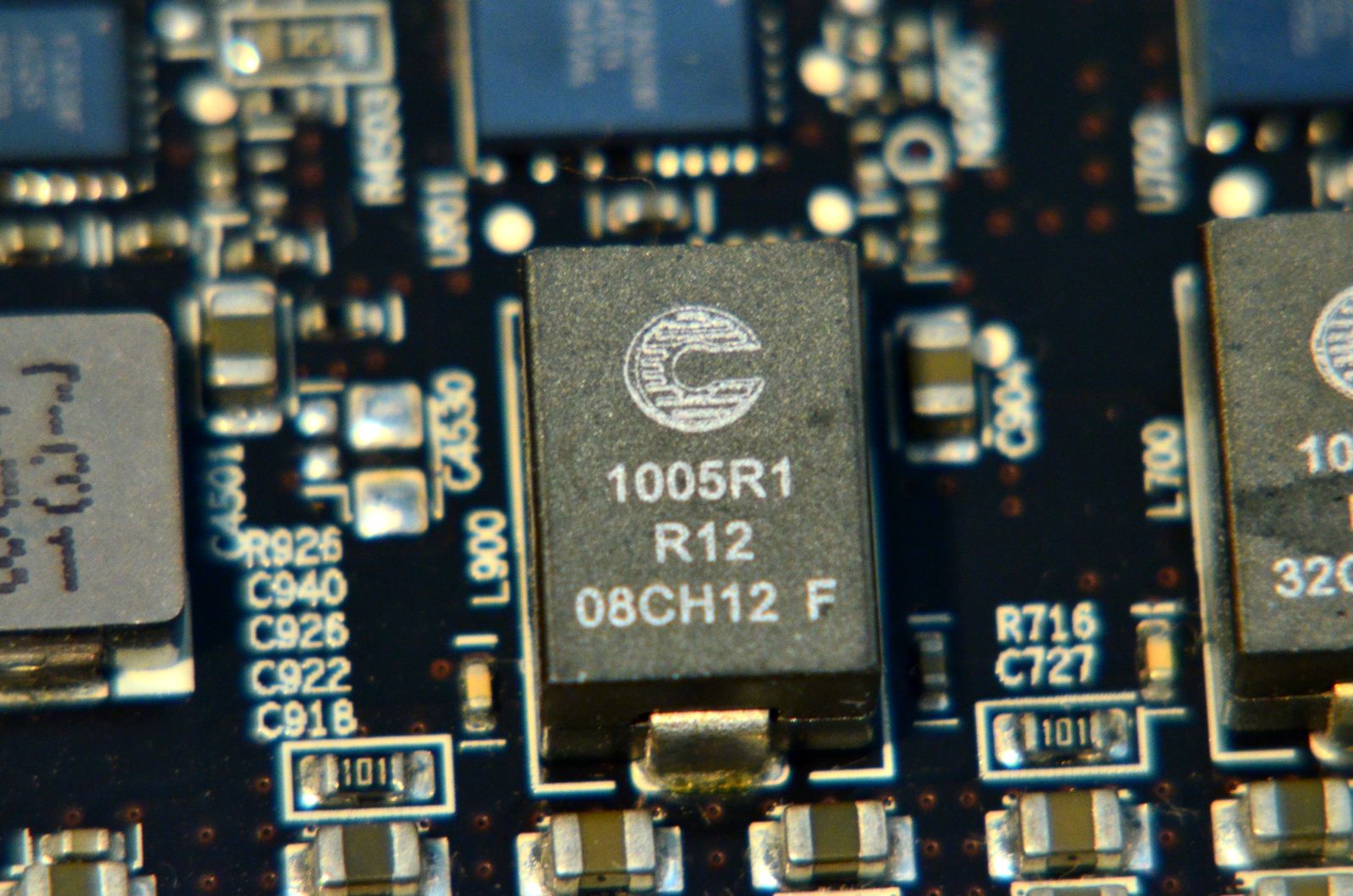

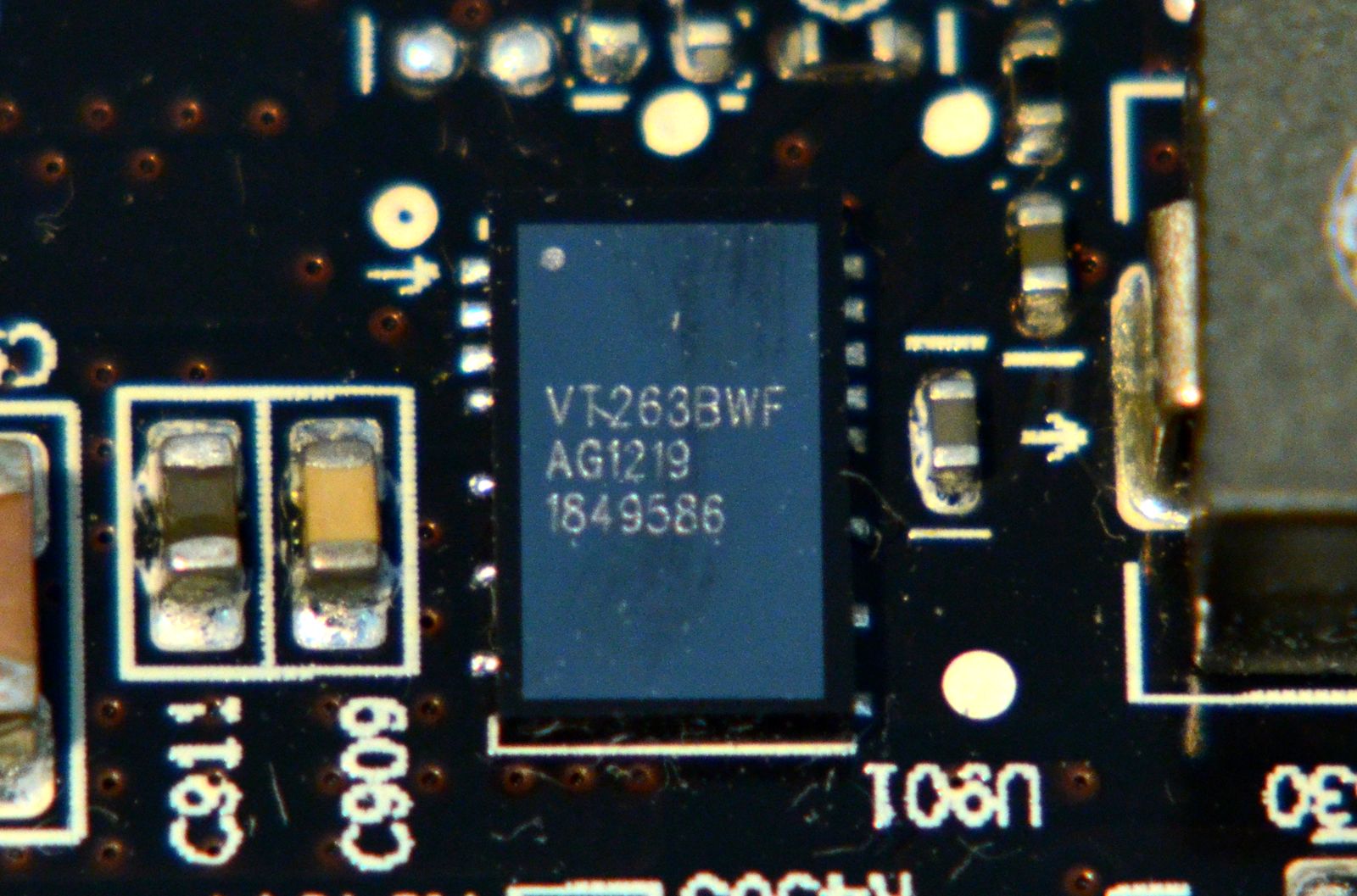

Acestea sunt alimentate prin intermediul a 2 VRM-uri cu câte 2 stagii fiecare ce folosesc chip-uri MOSFET Volterra VT263BWF şi inductori Coiltronics.

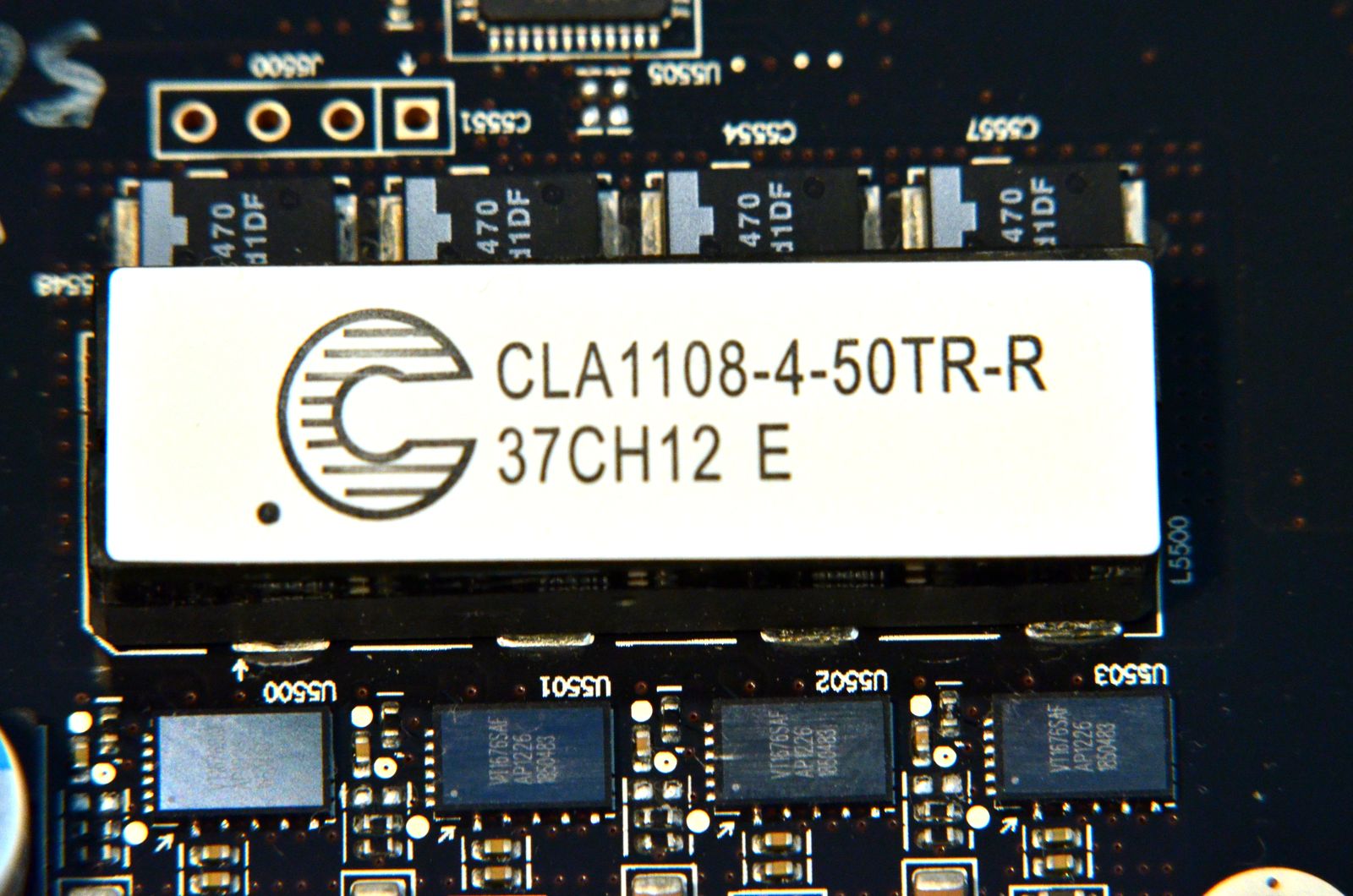

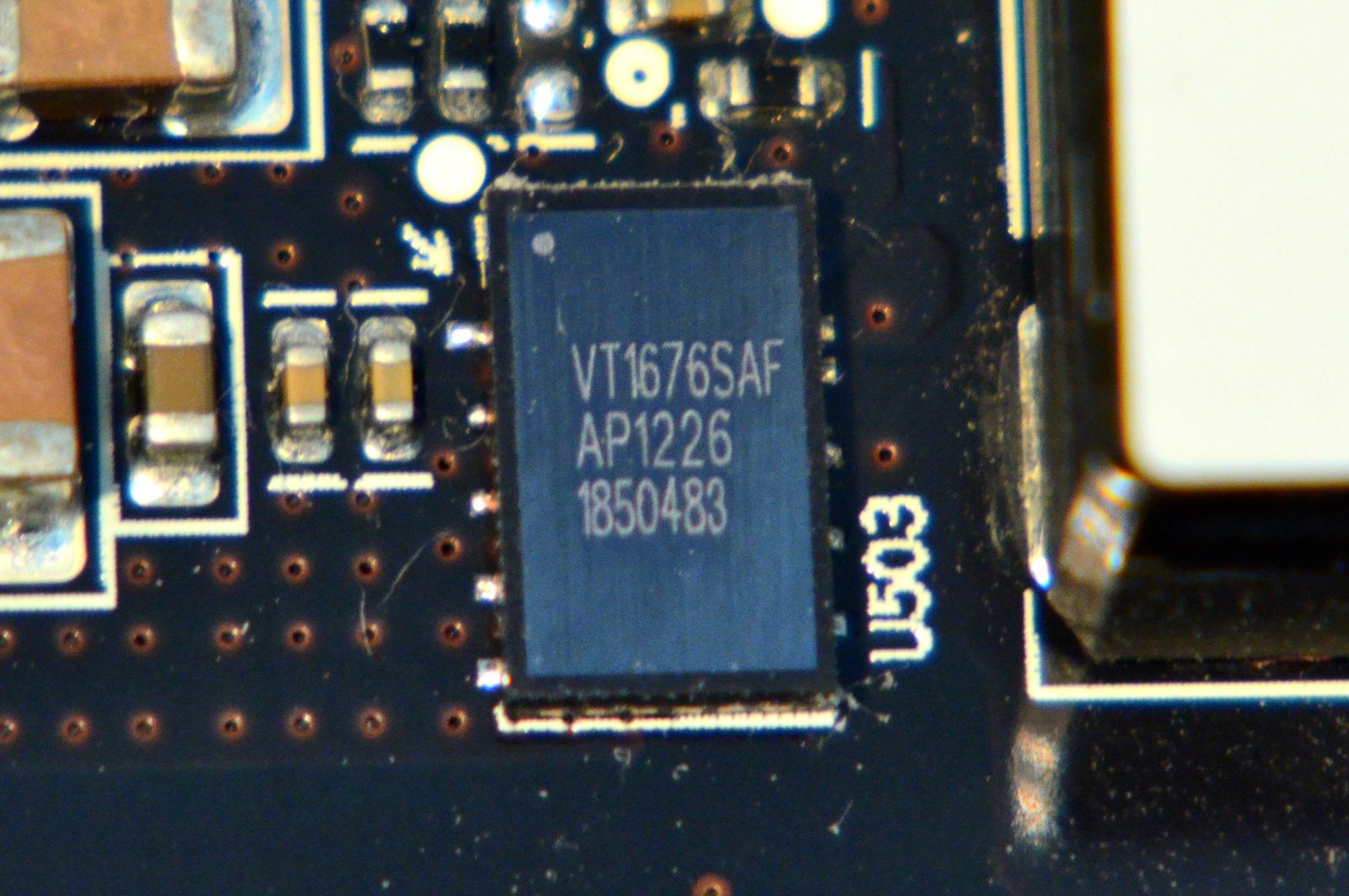

Din păcate, VRM-urile nucleelor grafice nu sunt atât de ample precum mă aşteptam, ele fiind alcătuite din numai 4 stagii fiecare. Acestea folosesc tot chip-uri Volterra, dar de această dată VT1676SAF, iar inductorul montat este unul cu 4 faze, tot Coiltronics.

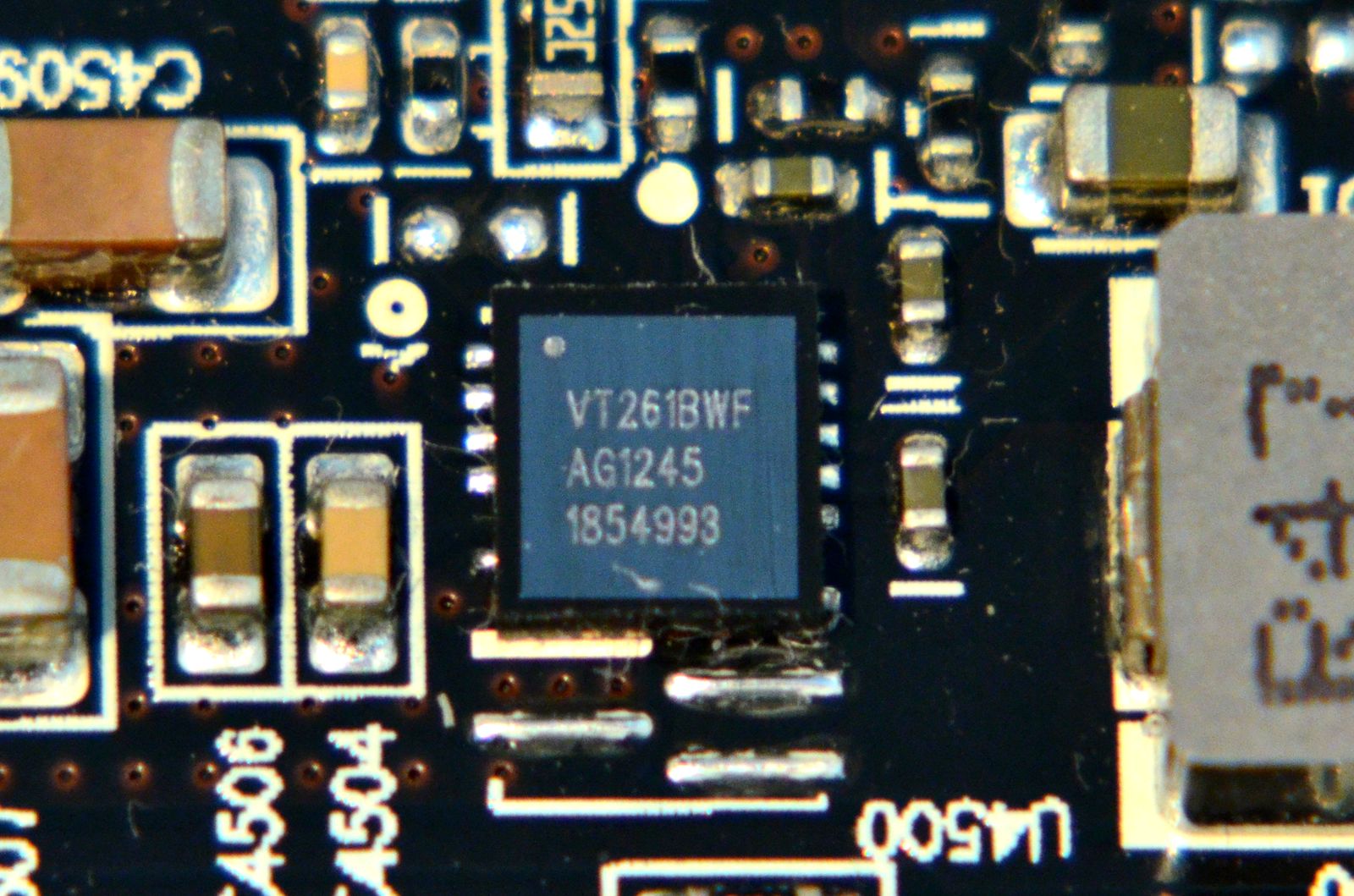

Cum avem de a face cu un design 4+2+1, mai avem 2 VRM-uri pentru I/O, cu câte un stagiu fiecare, format cu chip-uri Volterra VT261BW.

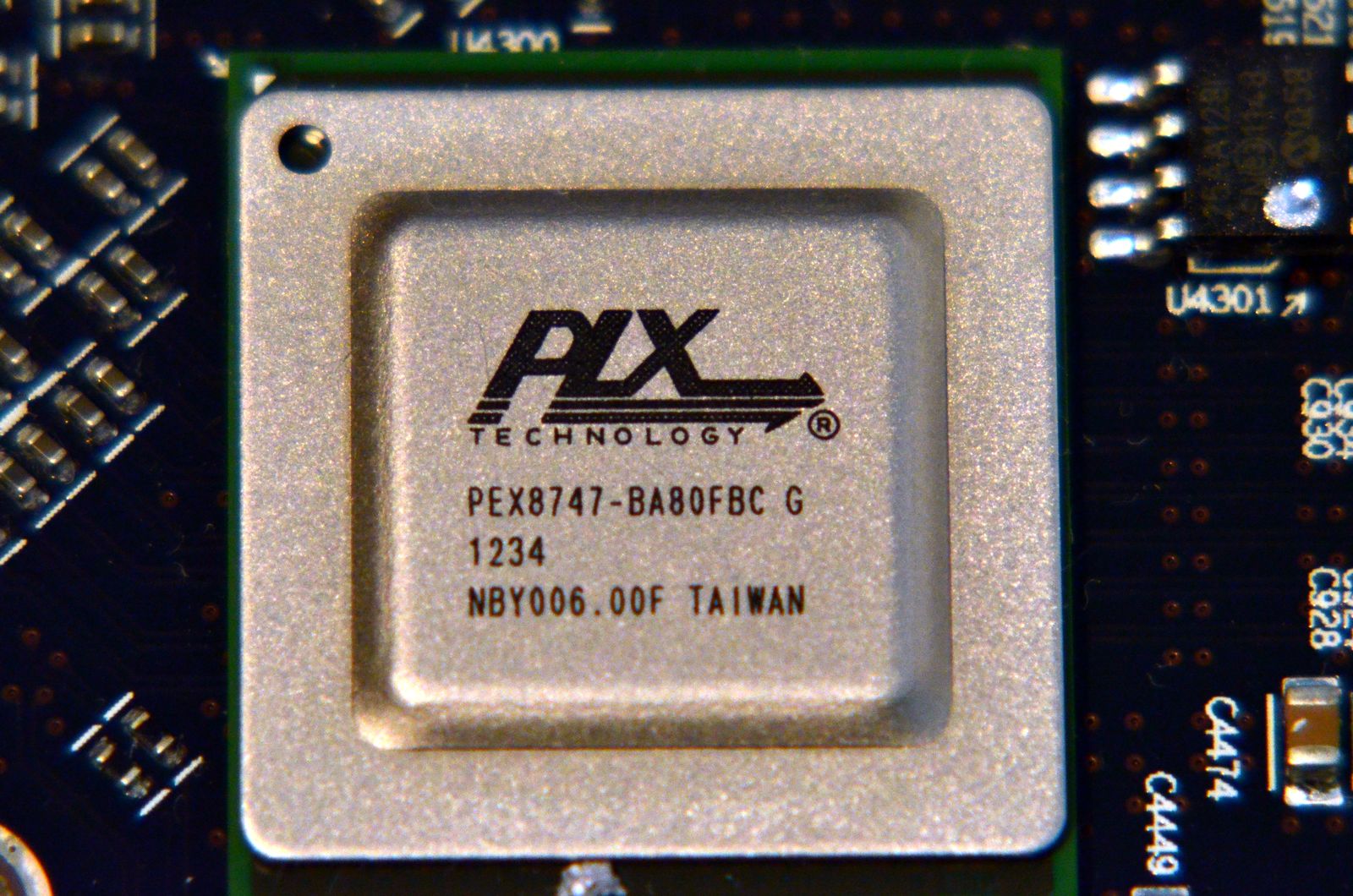

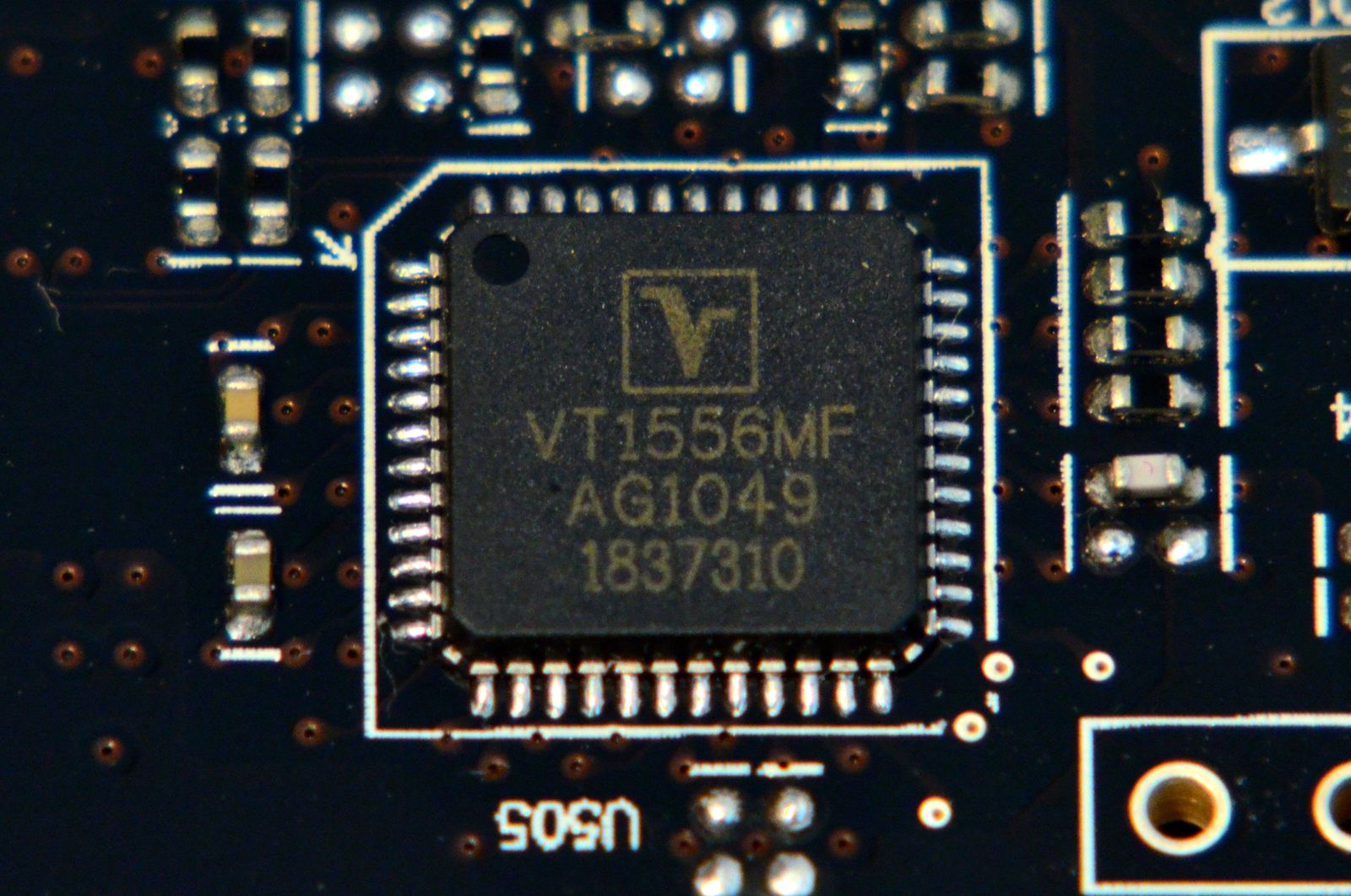

Controllerele folosite pentru VRM-uri sunt de provenienţă tot Volterra, mai exact modelul VT 1556MF. Pentru ca cele 2 GPU-uri să poată funcţiona împreună, este necesar un switch PCI-Express, iar în acest caz avem de a face cu PEX8747, produs de PLX Technology.
Acum, că aţi văzut cu ce avem de a face mai departe, putem trece mai departe la evaluarea performanţelor şi analiza comportamentului general al plăcii video. Dar nu înainte de a prezenta platforma şi procedura de testare sau de a determina potenţialul de overclocking oferit.
