Acum câteva zile, vă prezentam prima placă de bază AM3+ care a ajuns pe biroul IT files. Este vorba despre un model ASUS din familia „The Ultimate Force”. În timp ce încă aşteptăm să luăm contact şi cu implementări ale altor producători, ne-am delectat cu un al doilea model al celor de la ASUS, de această dată din foarte cunoscuta familie ROG. Astfel, am avut ocazia să studiez succesoarea modelului pe care îl folosim în momentul de faţă pentru testarea procesoarelor AMD (Crosshair IV Formula). Crosshair V Formula este o placă de bază realizată după aceleaşi reguli de design, special conceput după preferinţele pasionaţilor de jocuri, dar cu o atenţie deosebită pentru overclocking.
La nivel de ambalaj, producătorul nu a operat schimbări, acesta folosind aceeaşi temă de culoare pe care deja o cunoaşteţi.
De asemenea, partea din faţă este prevăzută cu un perete dublu, care ascunde o serie de informaţii despre produs, dar şi o fereastră care îi permite utilizatorului să vadă placa fără a o scoate din cutie.

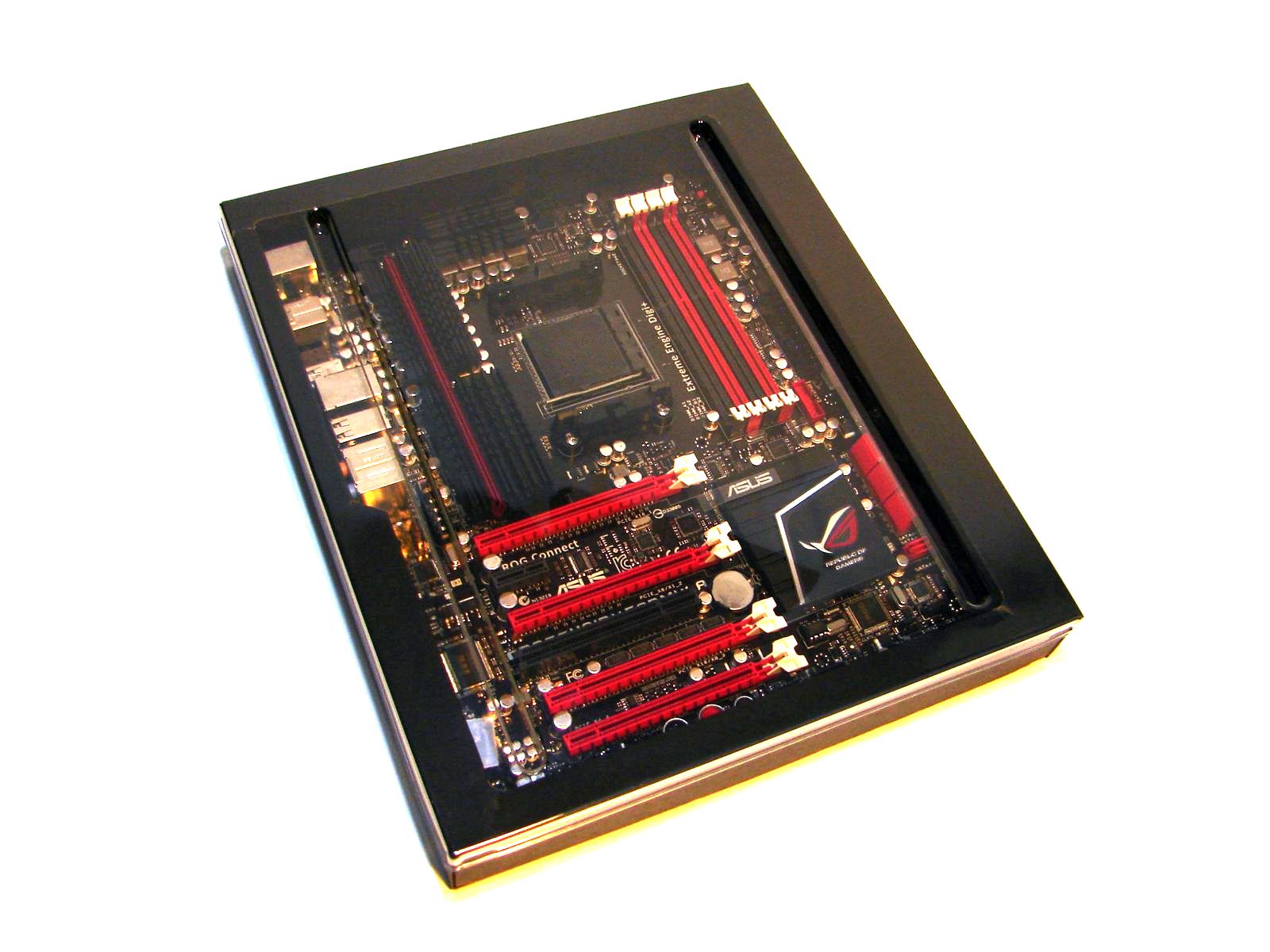

În interiorul cutiei, se găsesc alte două cutii, una cu accesorii şi a doua cu placa de bază.

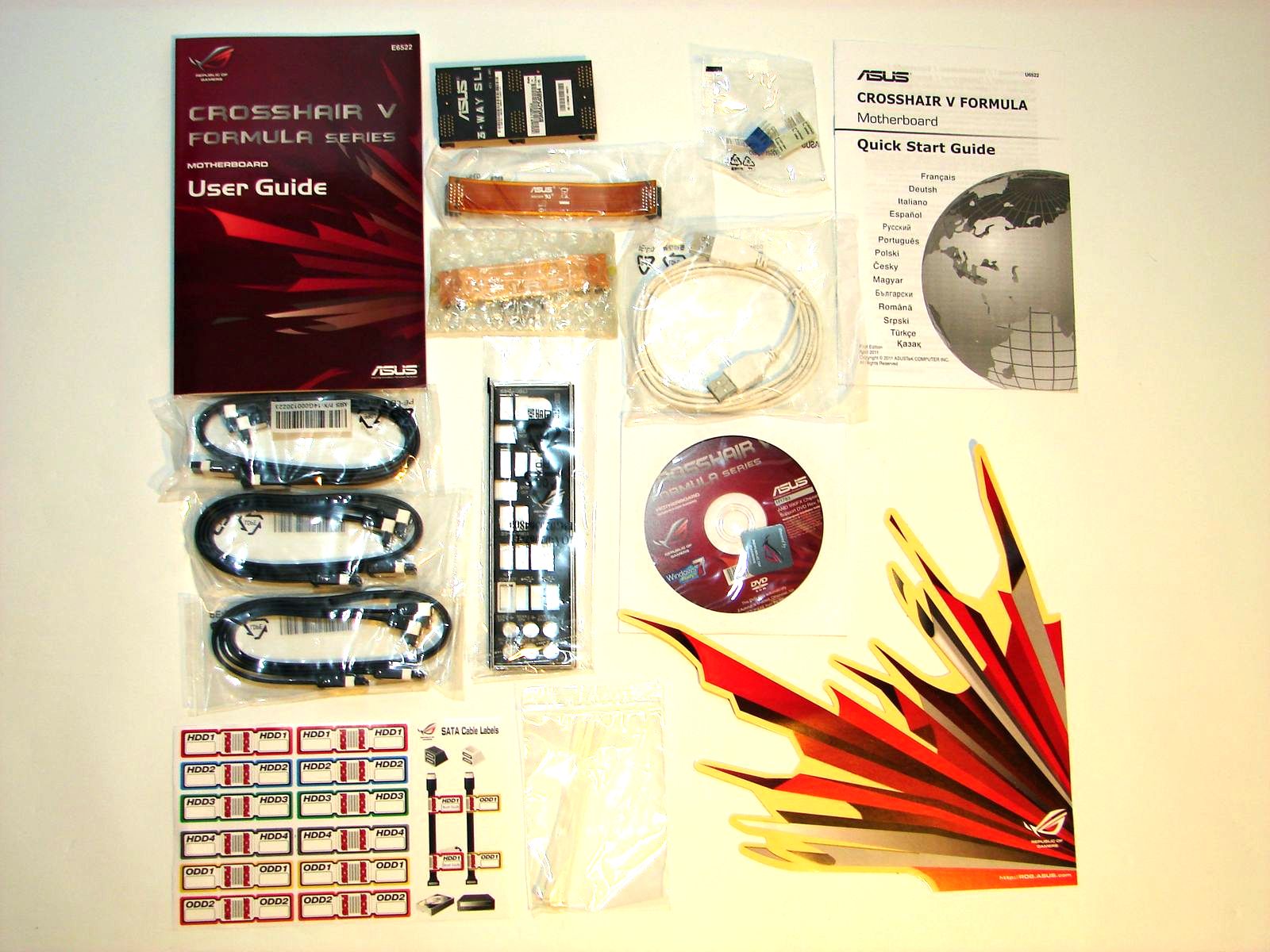

La capitolul accesorii, Crosshair V Formula punctează la fel ca şi ceilalţi membri ai familiei ROG, adică foarte bine. Astfel, utilizatorul primeşte în pachet şase cabluri SATA, bridge-uri Crossfire şi SLI (inclusiv 3-way SLI), shield-ul pentru back panel, ghidul şi manualul de utilizare, discul optic cu drivere şi aplicaţii, adaptoarele pentru conectarea panoului frontal, un cablu USB special pentru utilizarea tehnologiei ROG Connect, un sticker ROG şi etichete pentru cabluri.

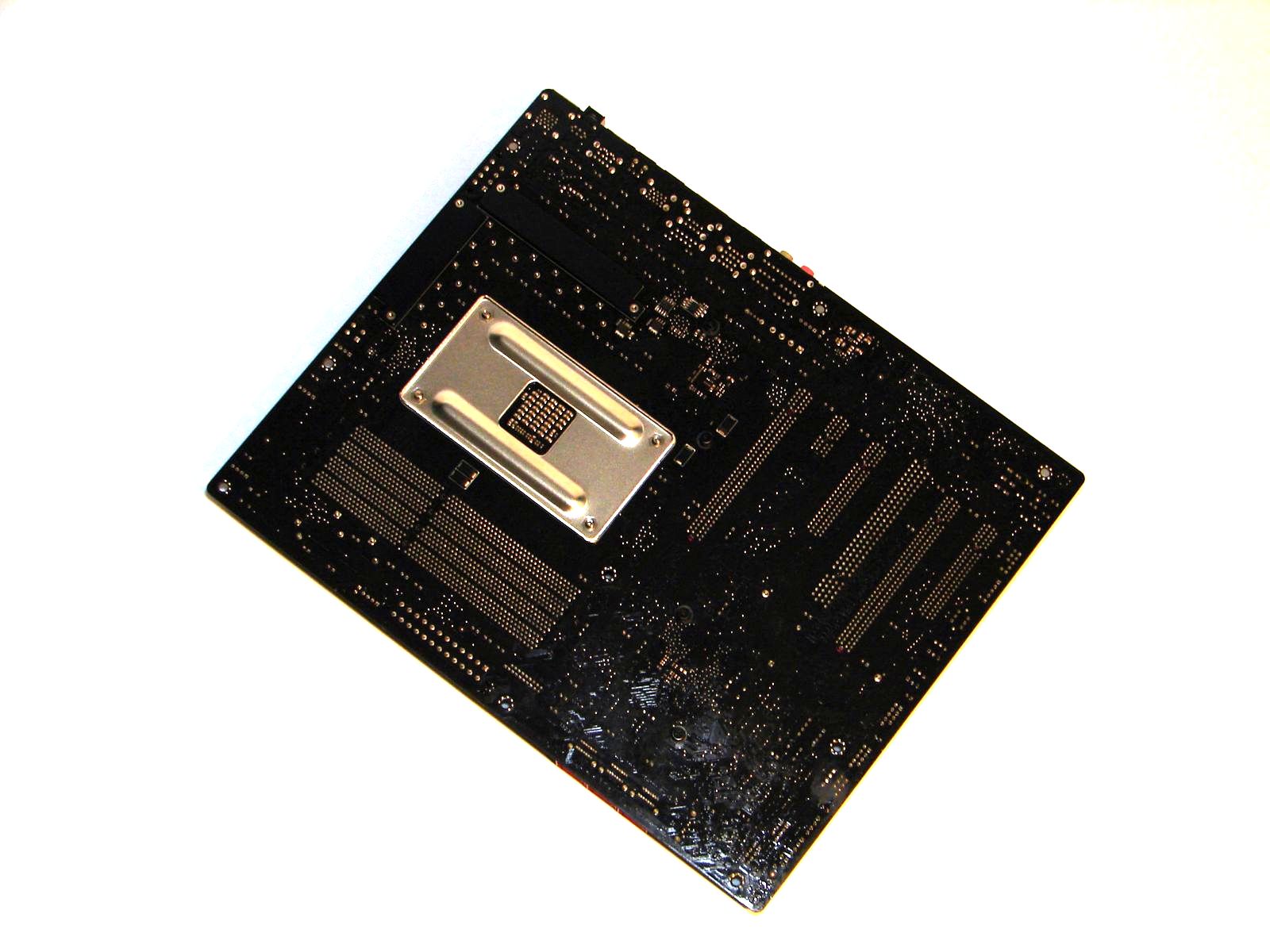

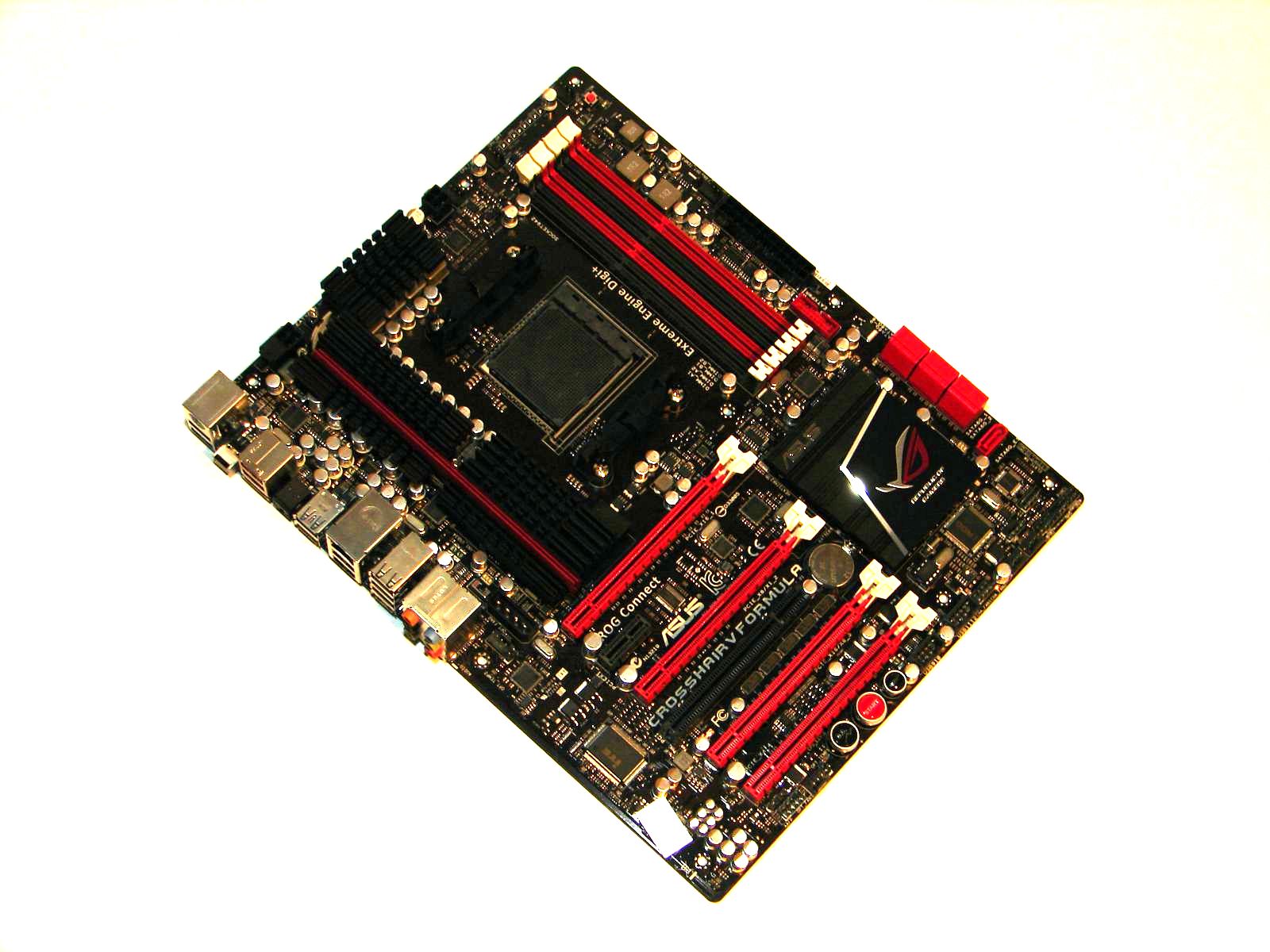

La o privire scurtă asupra plăcii, se observă combinaţia de negru cu roşu, specifică modelelor ROG, dar şi prezenţa a două heatsink-uri pe spatele PCB-ului, chiar în dreptul VRM-ului pentru CPU.

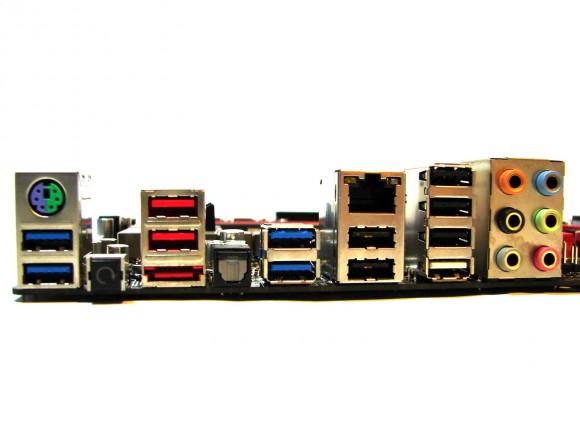

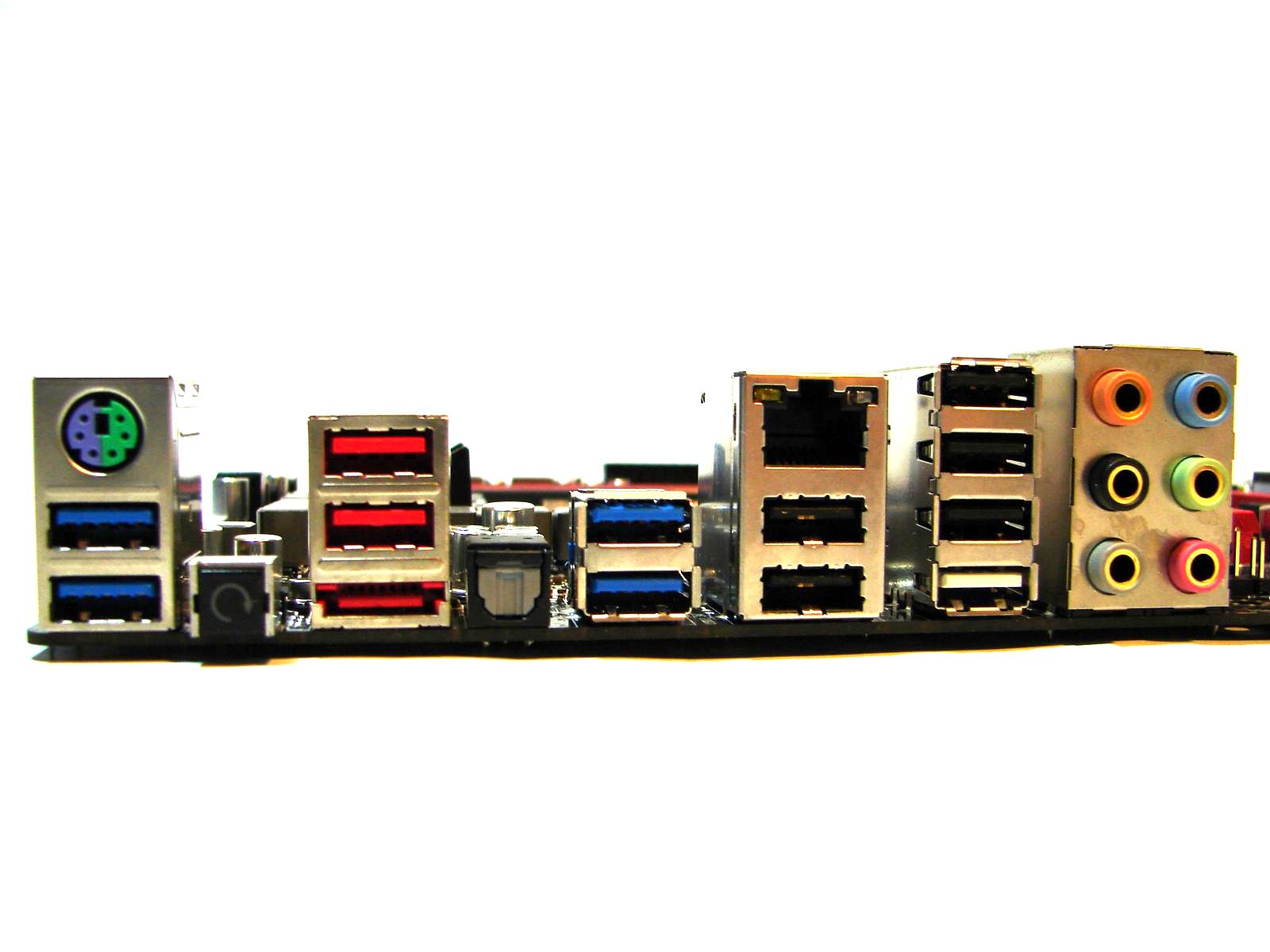

Back panelul-ul este destul de generos pentru cei ce folosesc multe dispozitive pe interfaţă USB, el conţinând nu mai puţin de opt porturi USB 2.0 (dintre care unul poate fi folosit pentru ROG Connect) şi patru porturi USB 3.0. Acestora li se mai adaugă un port PS/2 ce poate fi folosit fie pentru mouse, fie pentru tastatură, un port eSATA, şase conectori audio analogici şi unul optic, butonul pentru anularea setărilor efectuate în BIOS şi conectorul RJ-45.

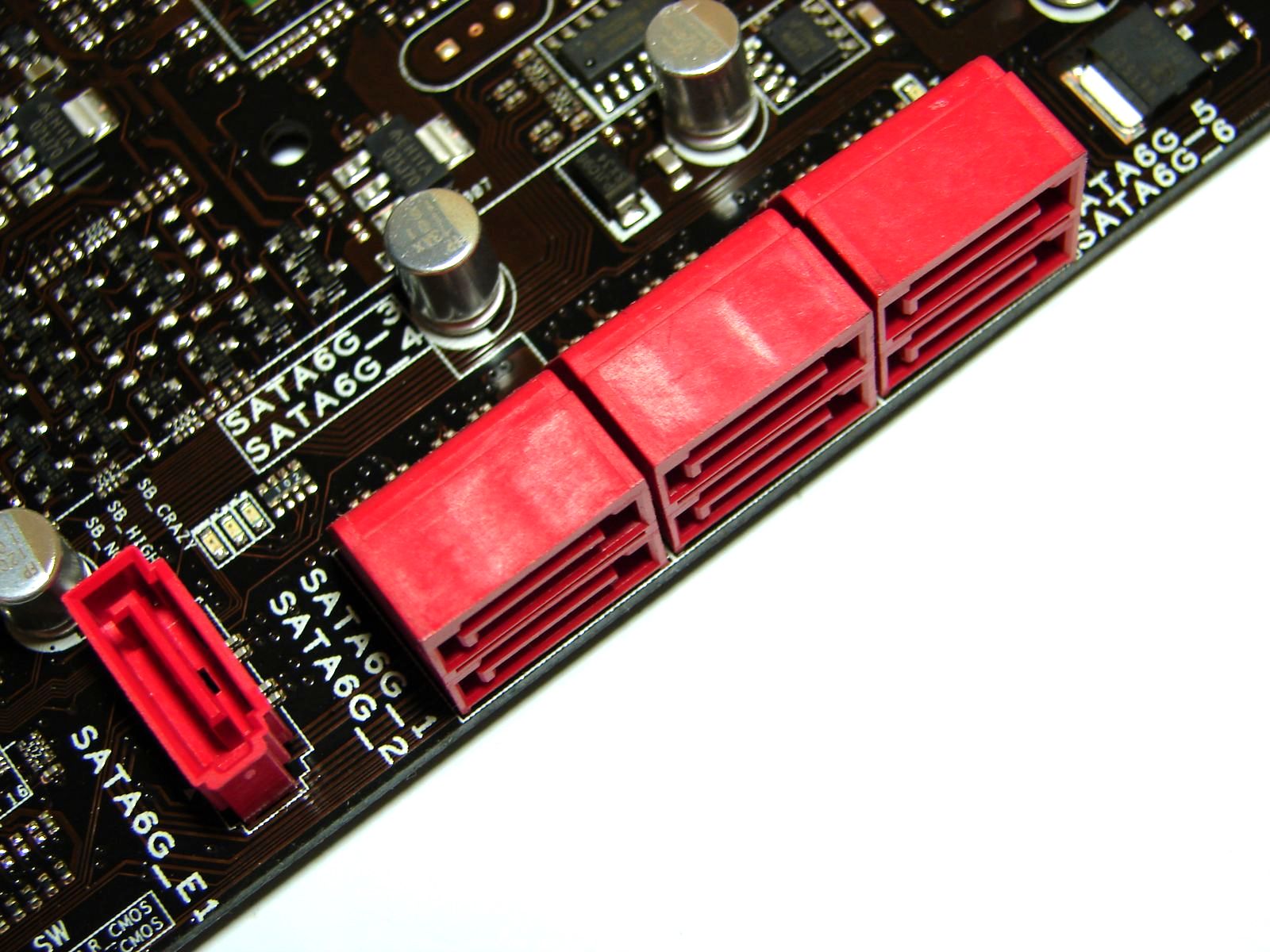

Rămânând la capitolul conectică, pe PCB-ul plăcii sunt disponibile şapte porturi SATA 6Gbps, dintre care unul este gândit pentru conectarea eventualului port eSATA de pe panoul frontal al carcasei.

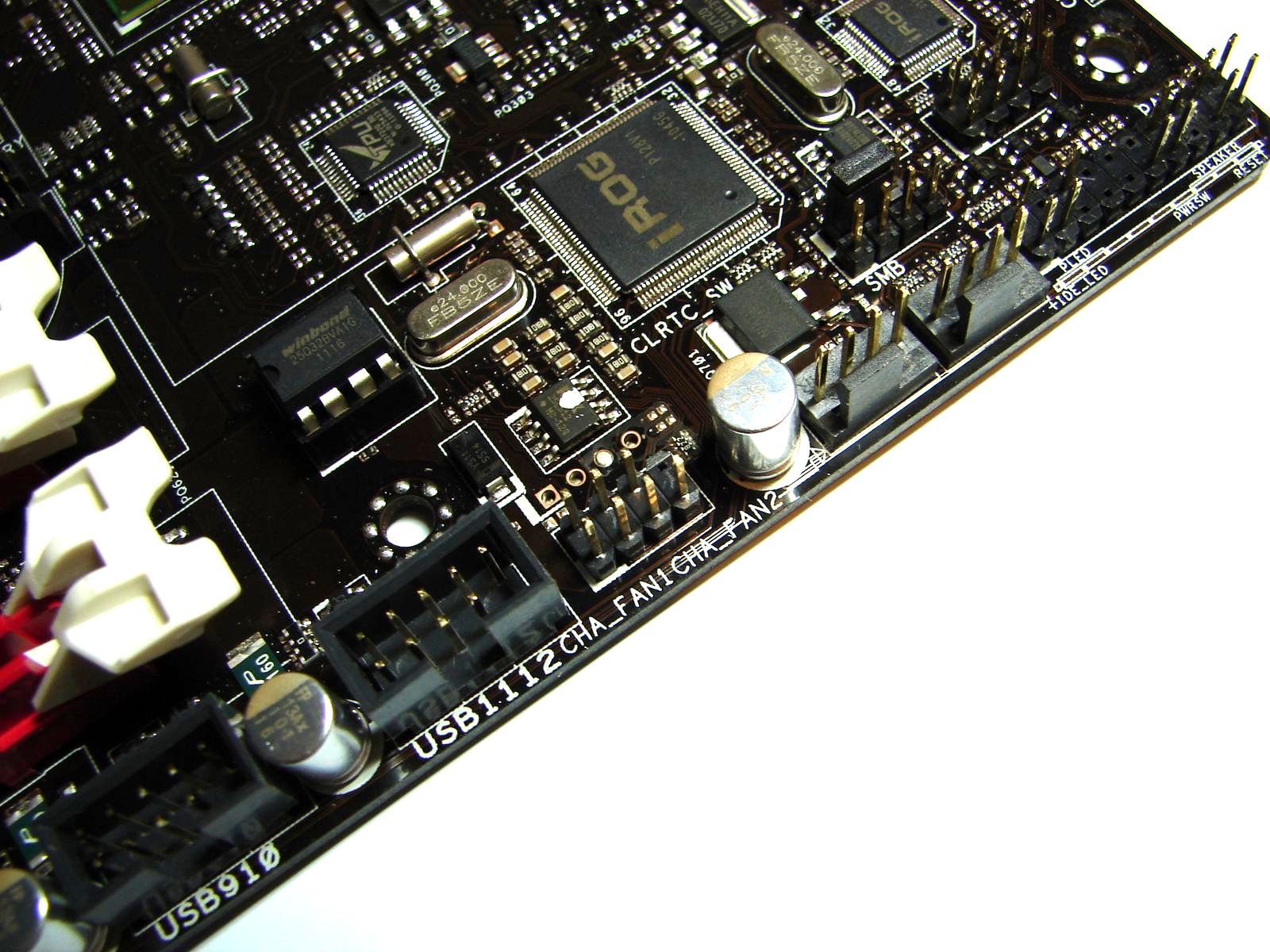

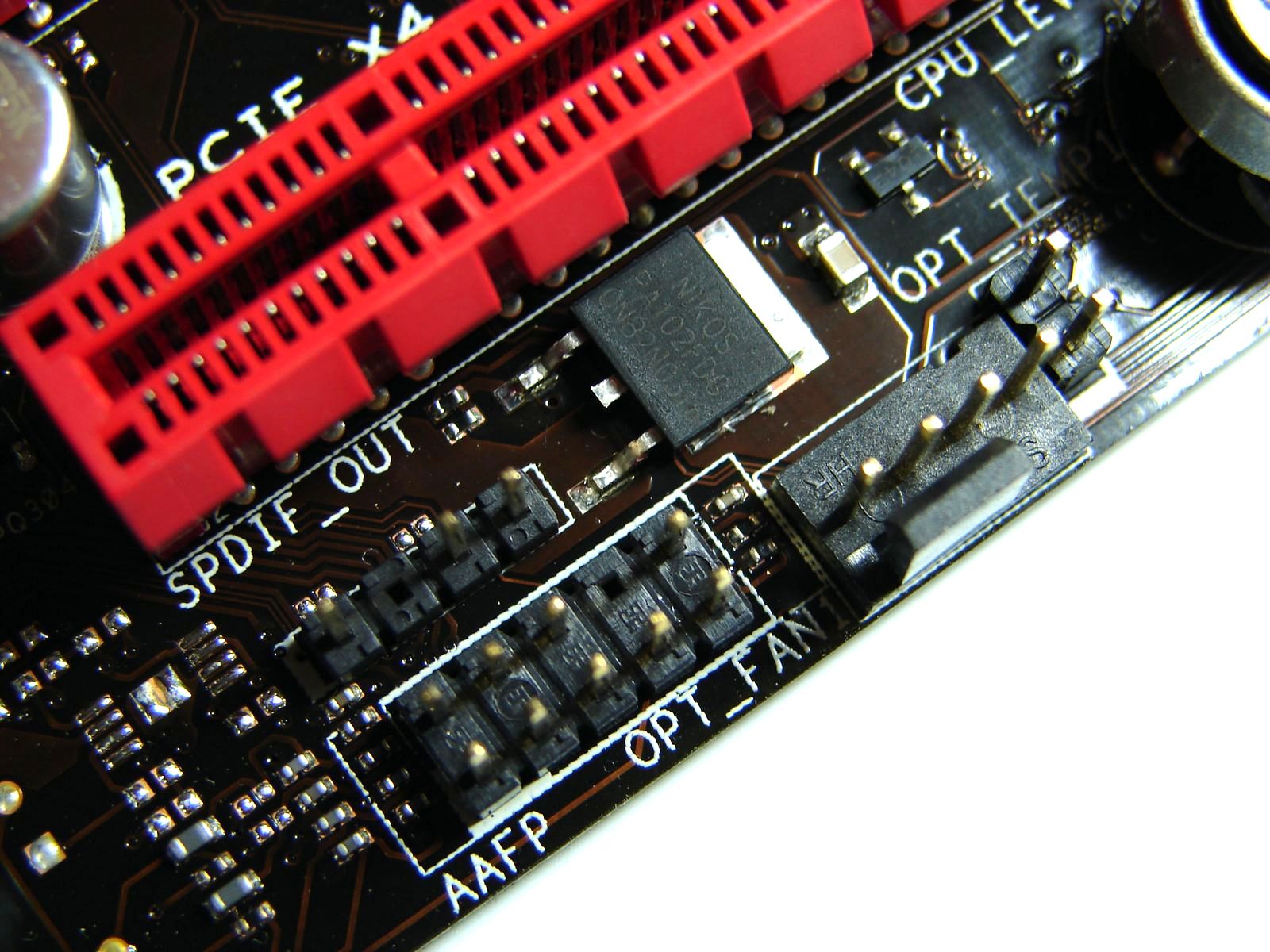

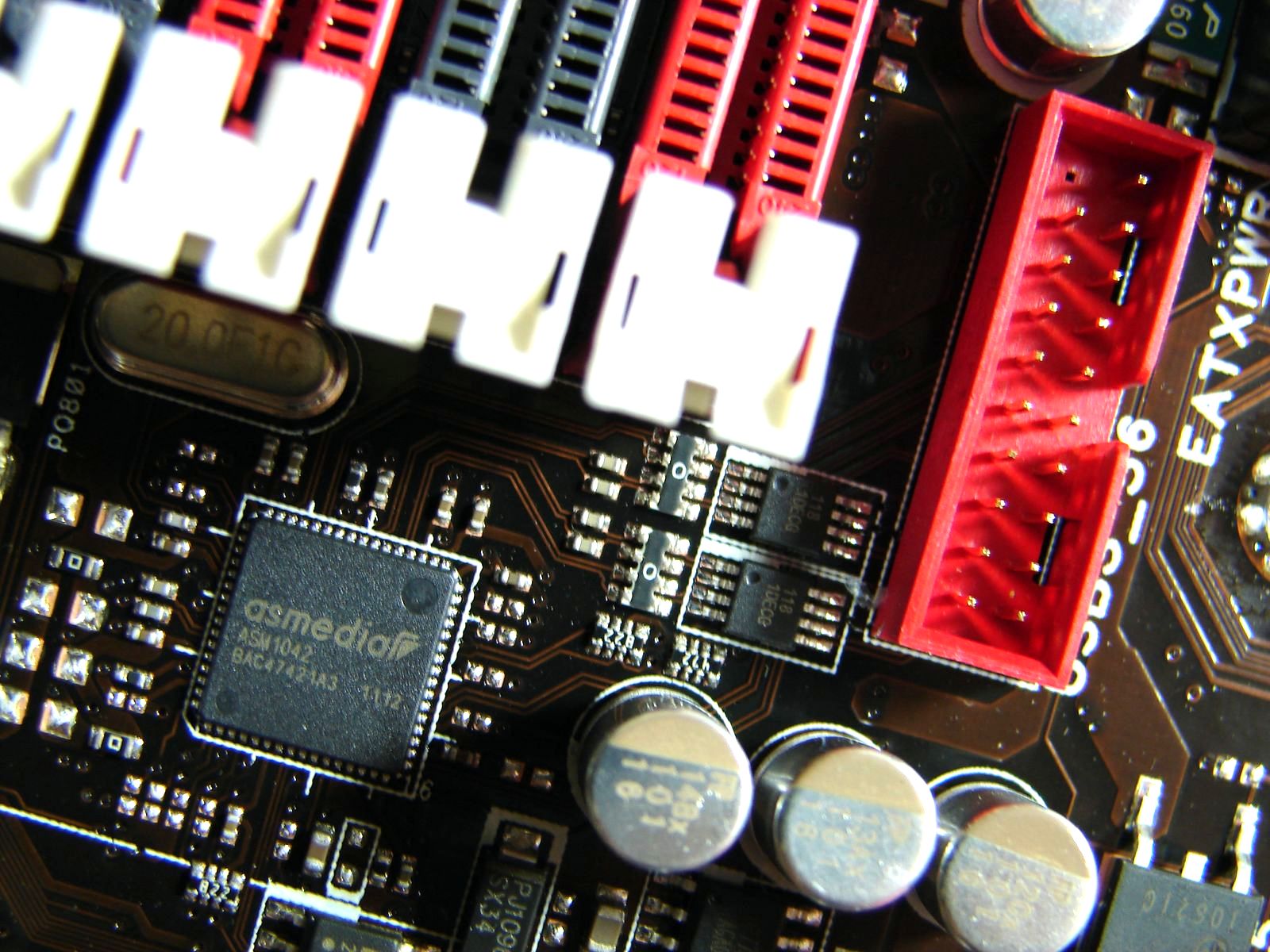

De asemenea, mai sunt prezenţi conectorii pentru panoul audio frontal, conectori SPDIF, conectorii pentru panoul frontal al carcasei, două headere USB 2.0 care pot genera până la patru porturi şi un header USB 3.0 pus la dispoziţie prin intermediul unui controller Asmedia ASM1042.

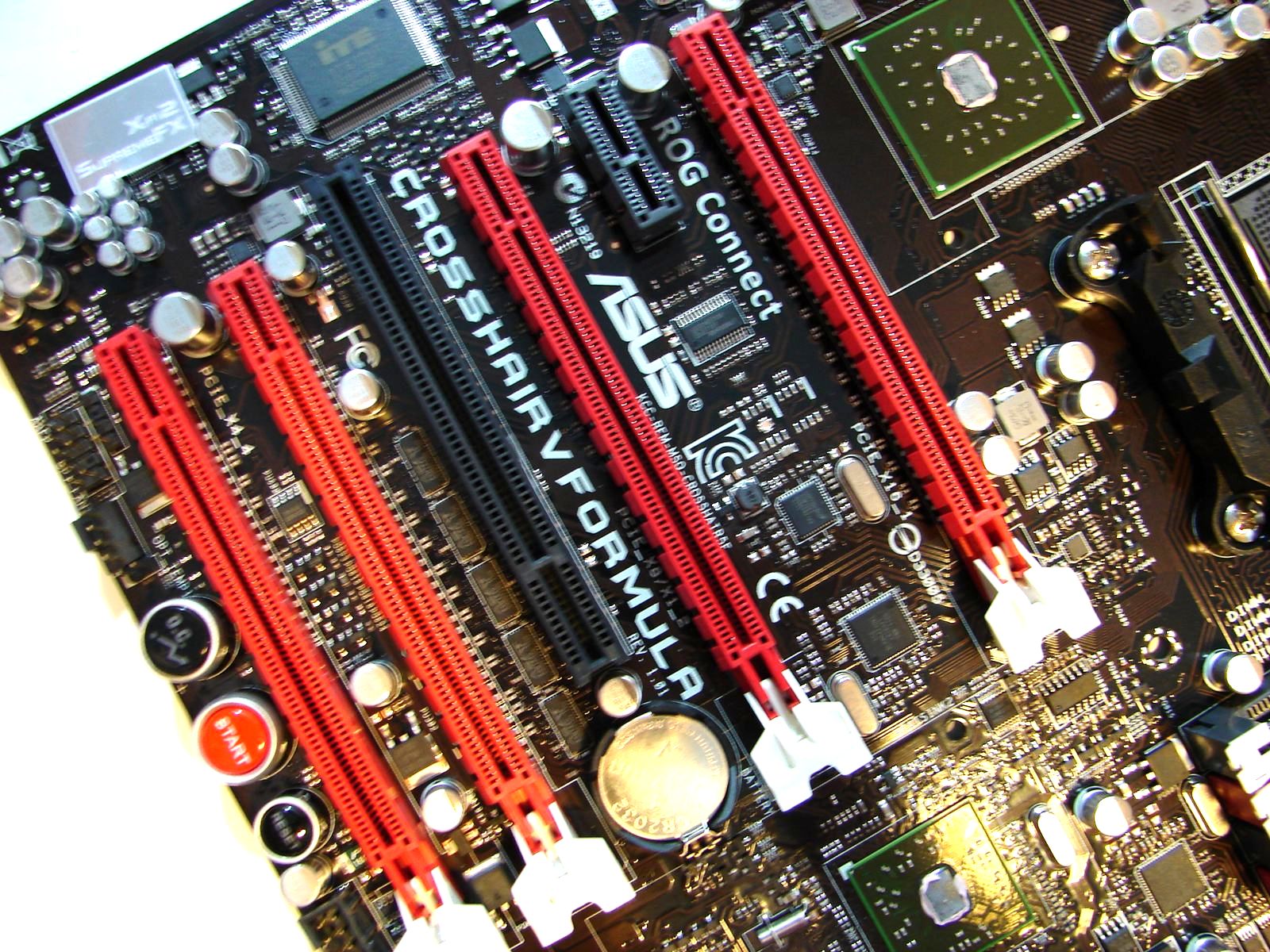

În privinţa slot-urilor de expansiune, Crosshair V Formula dispune de trei slot-uri PCI-Express (care pot fi utilizate fie numai două în modul x16 fiecare, fie unul în modul x16 şi celelalte două în modul x8), un slot PCI-Express x16 ce poate funcţiona cel mult ca x4, două slot-uri PCI-Express x1 şi un slot PCI.
