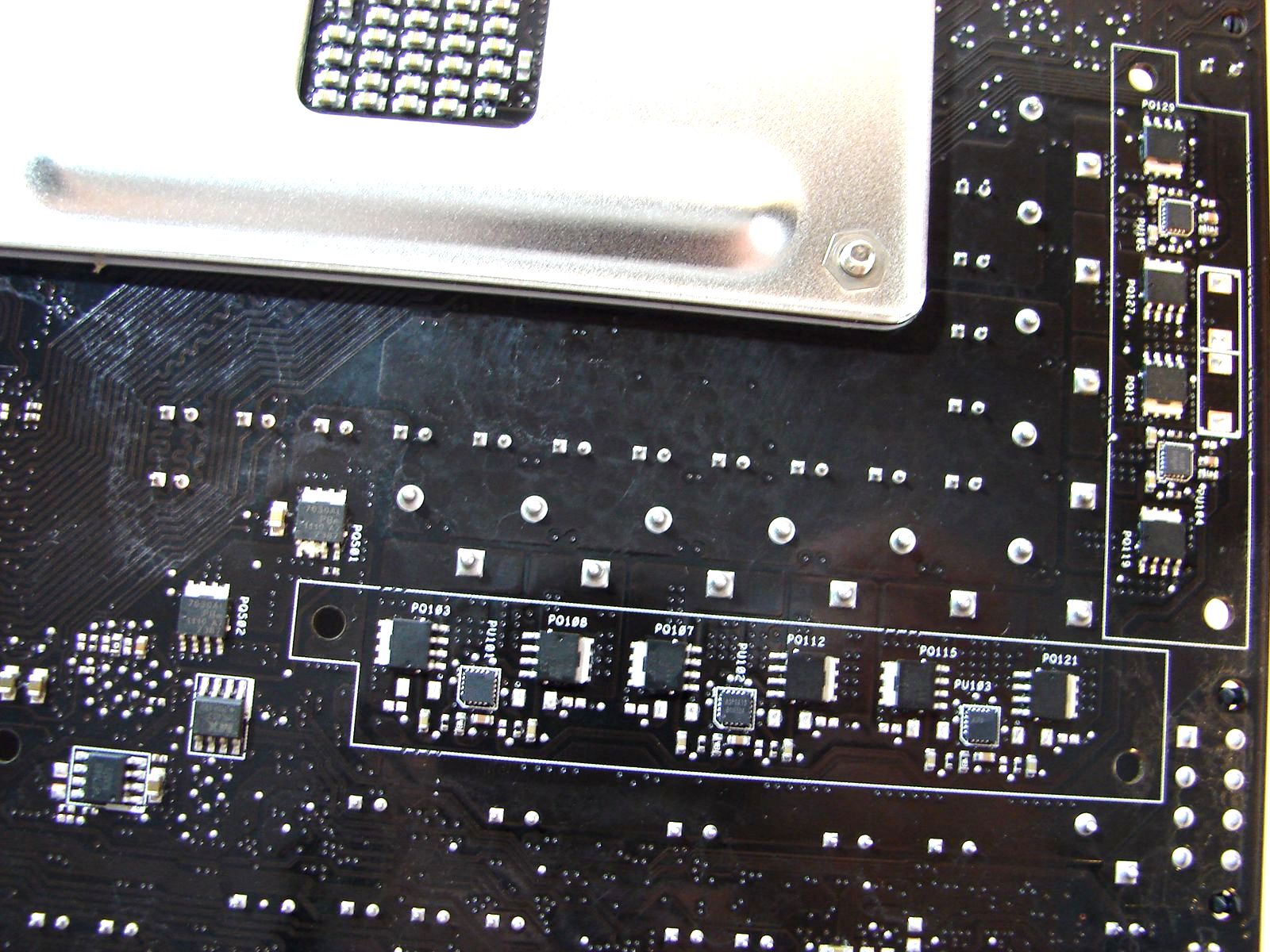

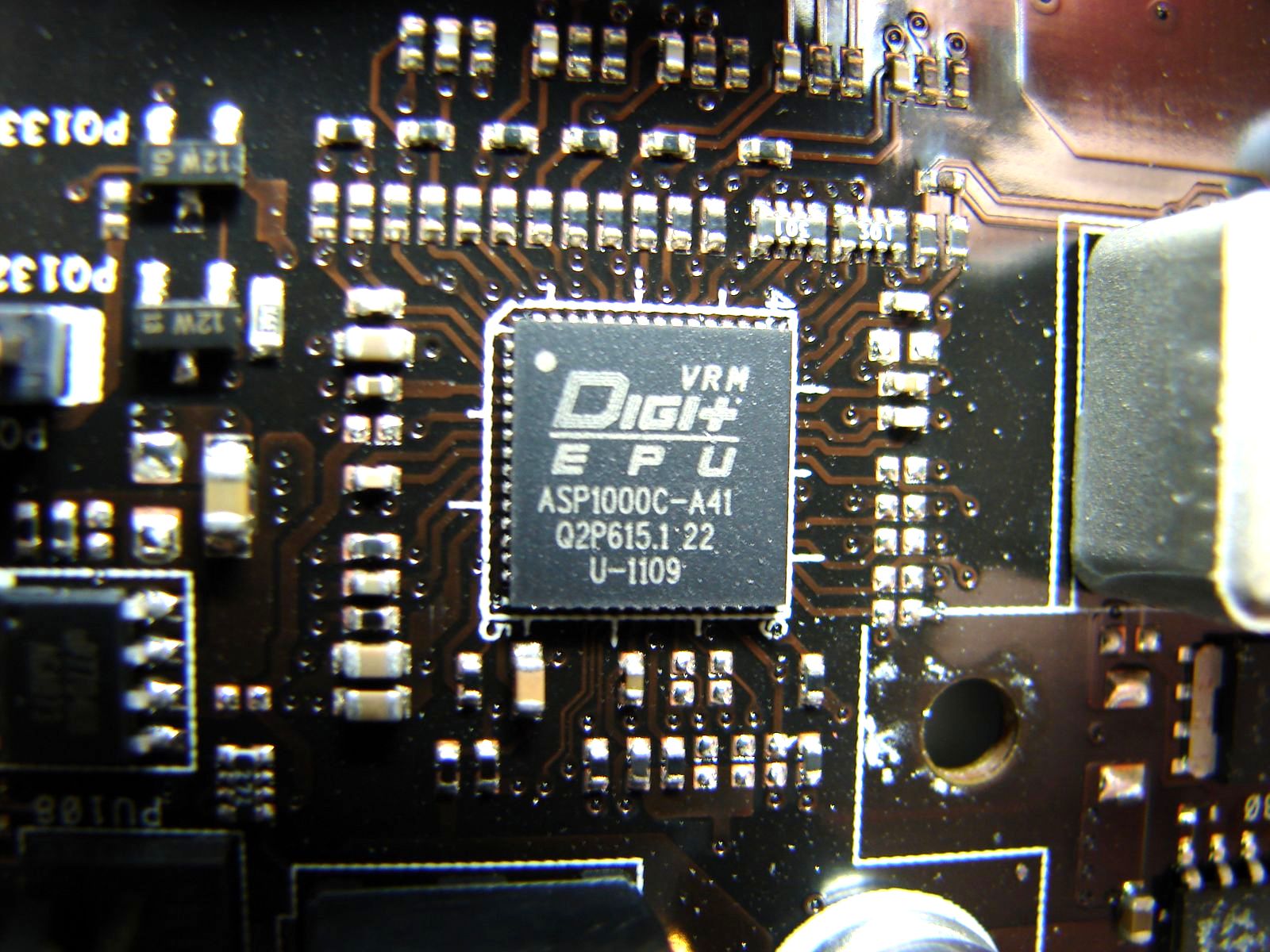

Din ce am văzut până acum, Crosshair V Formula este o placă de bază High End care arată bine şi este şi foarte bogată în dotări. În continuare, ne propunem să vedem şi cu cât simţ de răspundere a fost construită placa de bază. Ştiu că pentru unii dintre voi, cel mai important la o placă de bază de acest gen este VRM-ul. La fel ca toate modelele noi produse de ASUS, Crosshair V Formula foloseşte un VRM digital, botezat de companie Digi+ VRM. Pe Crosshair V Formula, acesta este realizat din 8+2 stagii şi, conform ASUS, poate alimenta procesoare cu până la opt nuclee. Aşa cum probabil aţi bănuit, componentele acestuia nu au încăput toate pe o singură faţă a PCB-ului, motiv pentru care avem tranzistori şi pe partea din spate. Tot aici aş vrea să atrag atenţia şi asupra conectorilor pentru alimentarea procesorului. Dacă vă întoarceţi la imaginile cu Crosshair V Formula prezentate pe pagina anterioară, veţi observa că sunt prezenţi doi conectori – unul cu opt pini şi unul cu patru pini – ceea ce înseamnă că ASUS a dorit să se asigure că potenţialul de overclocking nu va fi limitat de acest aspect.

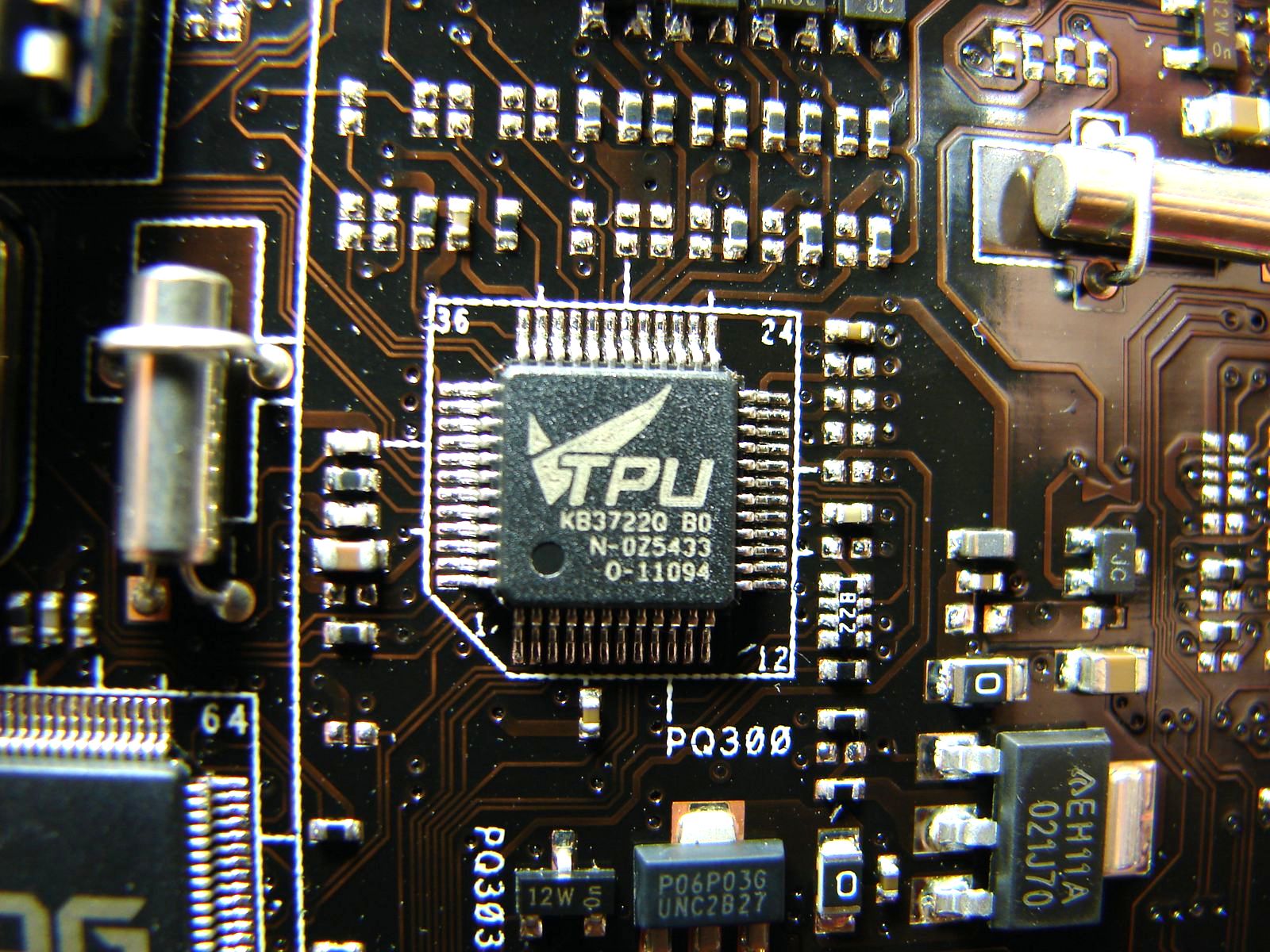

VRM-ului îi este asociat şi un controller EPU, utilizat pentru reducerea consumului de energie. De asemenea, Crosshair V Formula beneficiază şi de un controller TPU, realizat pentru obţinerea unui potenţial de overclocking mai bun.

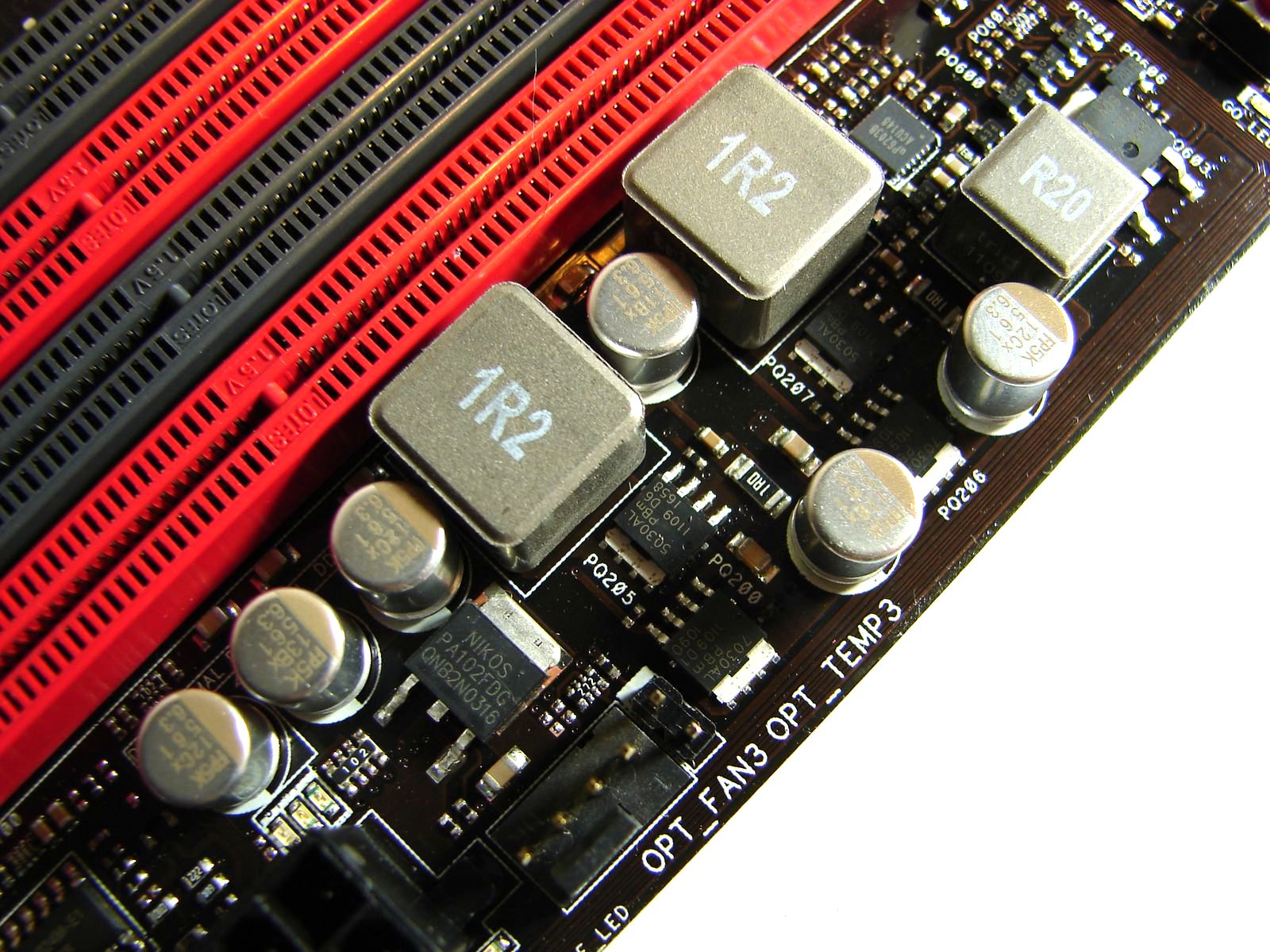

Bancurile de memorie RAM DDR3, colorate în roşu şi negru, sunt patru la număr şi pot adăposti o memorie cu capacitate de cel mult 32GB.Pentru alimentarea modulelor de memorie, a fost realizat un VRM din două stagii.

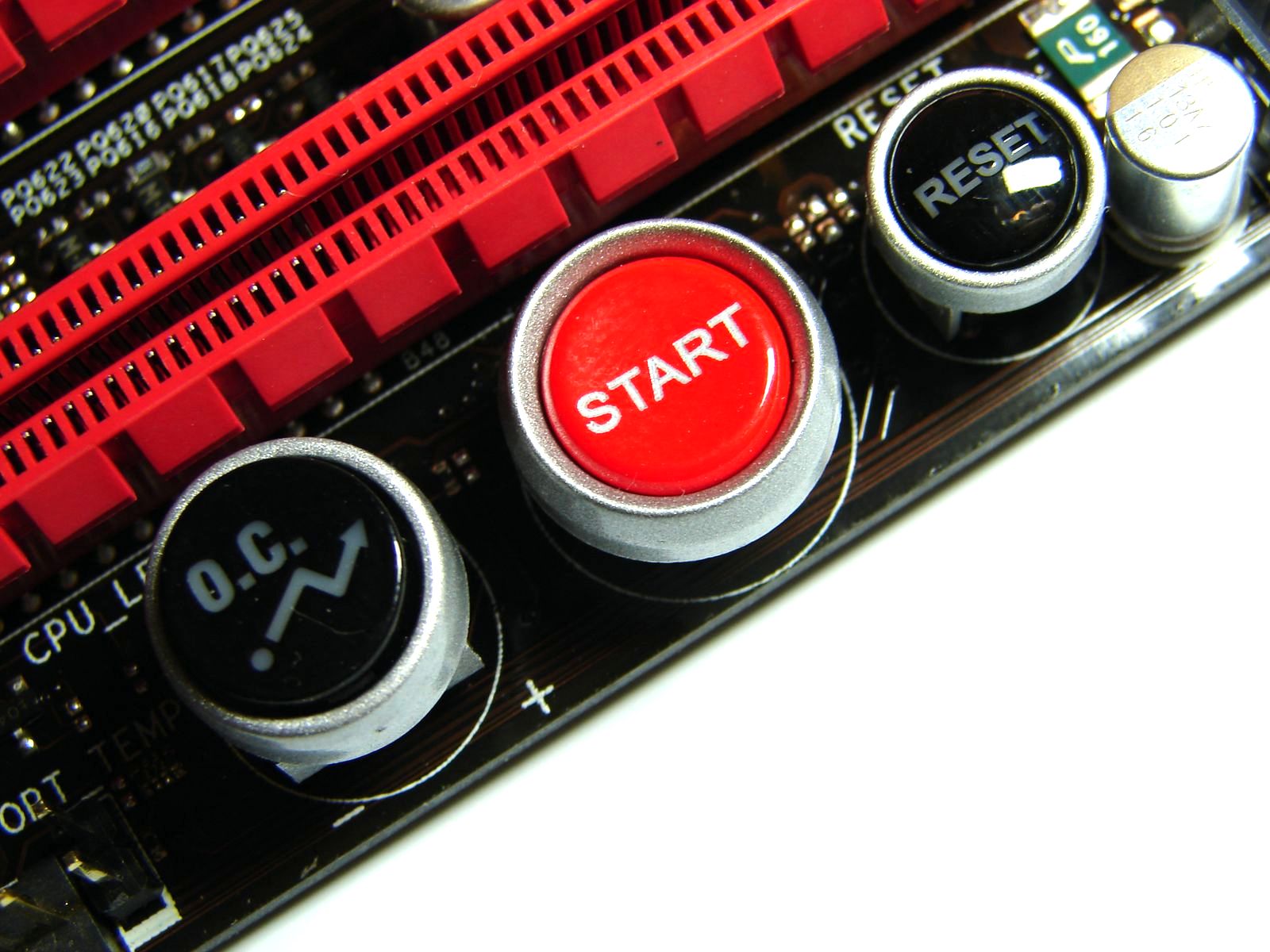

Entuziaştii pasionaţi de overclocking care au de gând să folosească platforma pe birou, fără a o monta în carcasă, vor fi fericiţi să afle că ASUS Crosshair V Formula beneficiază şi de deja tradiţionalele butoane ROG pentru Power şi Reset. Cei ce doresc să opteze pentru un overclocking rapid şi fără nicio bătaie de cap, placa de bază dispune şi de butonul OC, folosit pentru accesarea rapidă a facilităţii CPU Level Up.

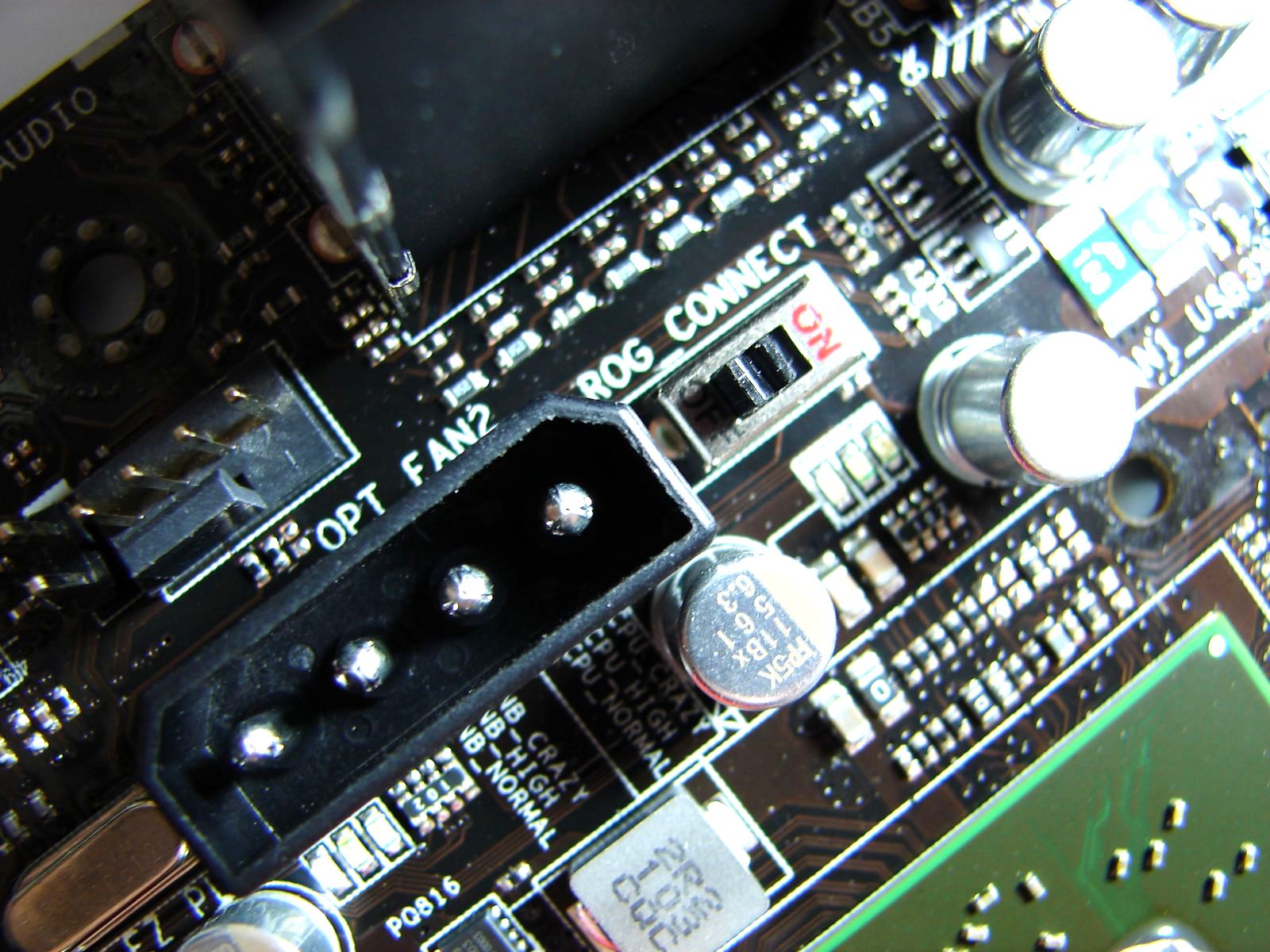

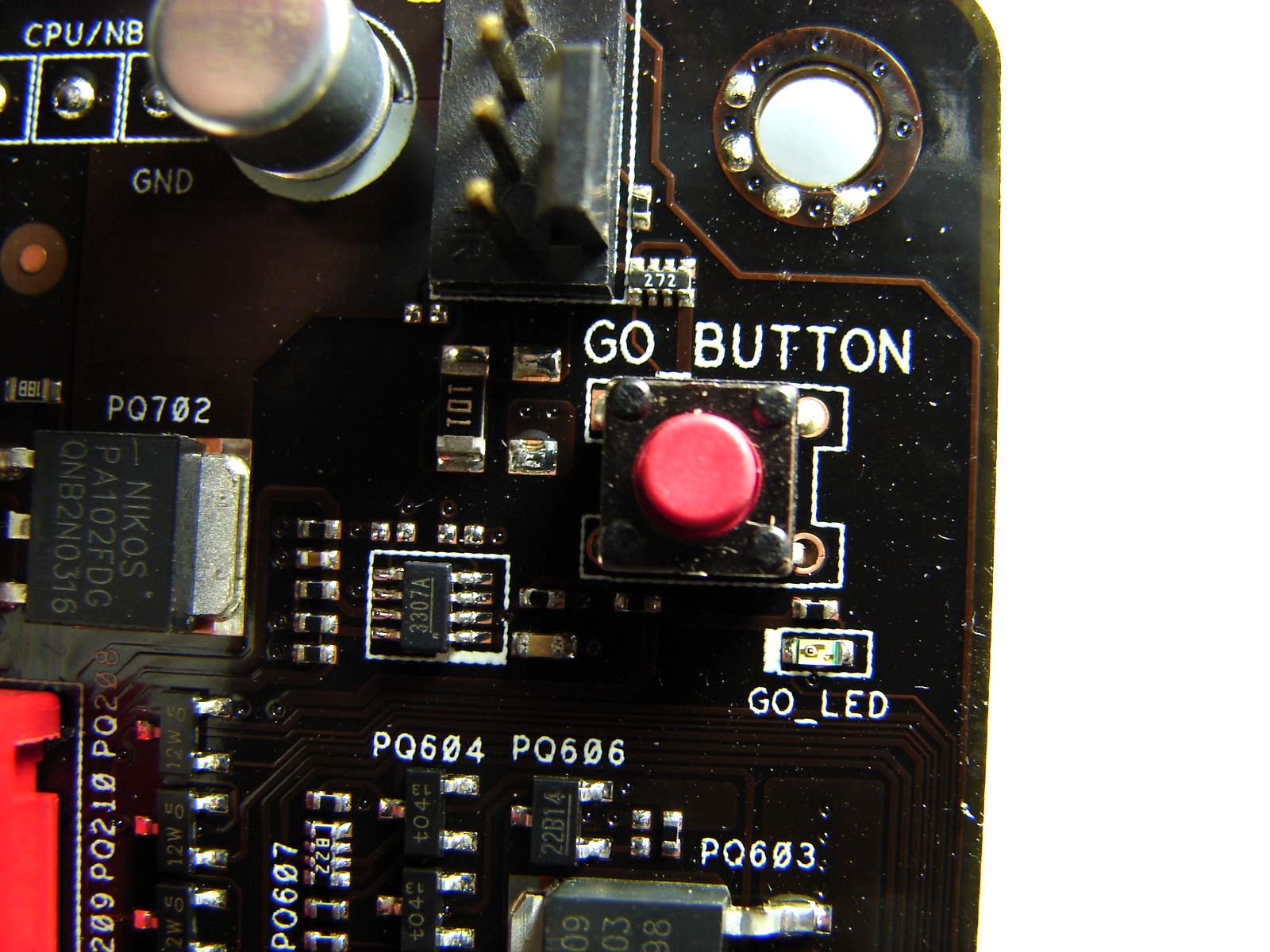

Şi dacă tot am ajuns la butoane şi alte aspecte care caracterizează de obicei atenţia la detalii, atrag atenţia şi asupra prezenţei butonului Go, care facilitează comutarea rapidă între diverse profile de overclocking. Tot la acest capitol, se mai remarcă şi prezenţa comutatorului hardware pentru funcţia ROG Connect, dar şi absenţa unui Debug LED. Alături de comutatorul ROG Connect, există şi un conector MOLEX, pe care utilizatorul îl poate folosi pentru a furniza mai multă energie plăcii de bază.

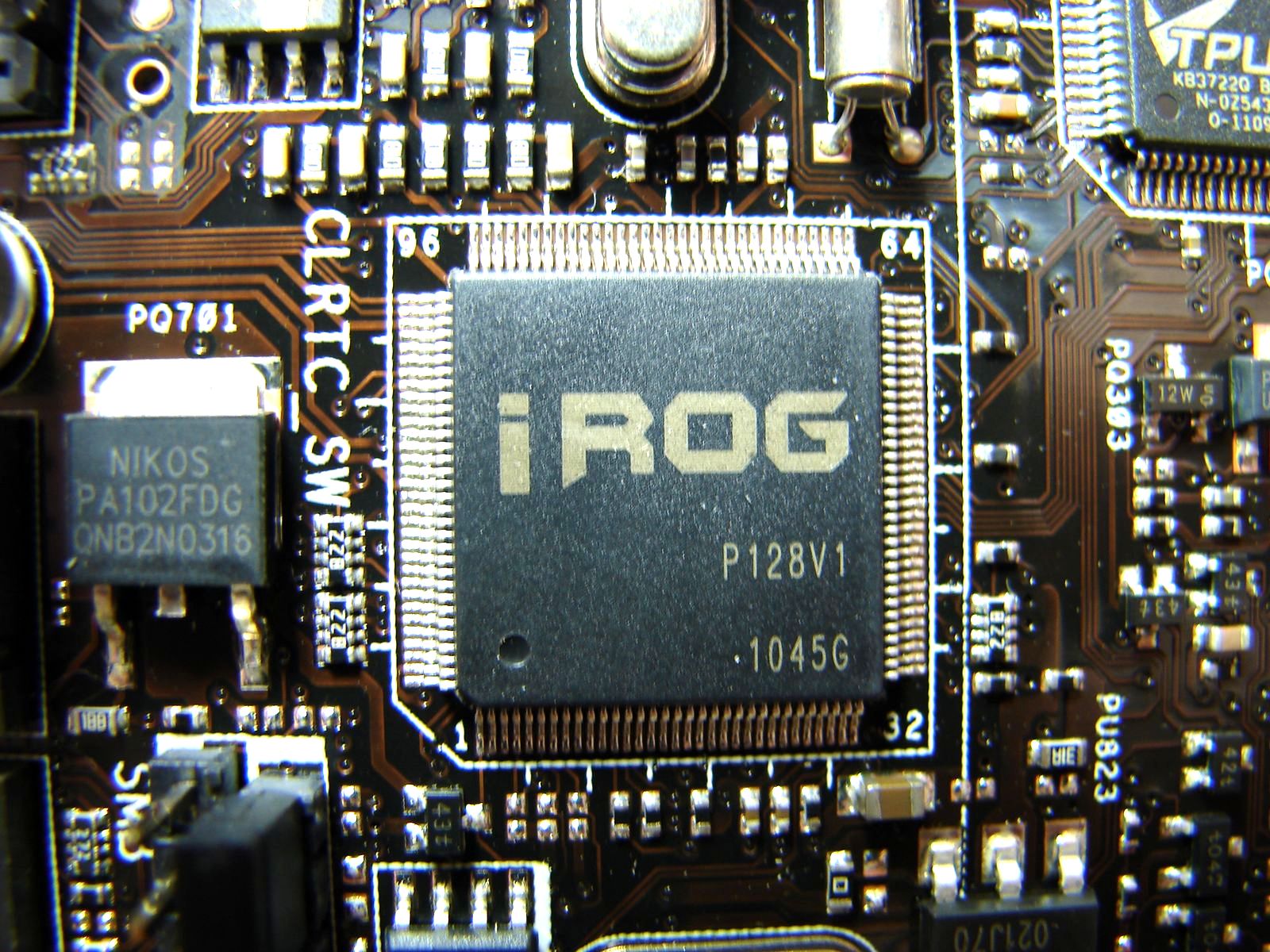

De asemenea, am mai observat pe PCB-ul plăcii şi două chip-uri iROG, care asigură un control hardware al anumitor facilităţi de overclocking specifice familiei de plăci de bază ASUS ROG.
După cum aţi observat, layout-ul plăcii a fost uşor modificat faţă de cel utilizat pentru vechea platformă AM3. Drept urmare, a fost uşor modificată şi soluţia de răcire. Aceasta este alcătuită din şase heatsink-uri, folosite astfel: unul low profile pentru southbridge, trei mai înalte pentru northbridge şi componentele VRM-ului de pe faţa PCB-ului (acestea sunt conectate între ele cu ajutorul unui heatpipe) şi alte două, plate, pentru a disipa căldura produsă de componentele VRM-ului amplasate pe partea din spate a PCB-ului.

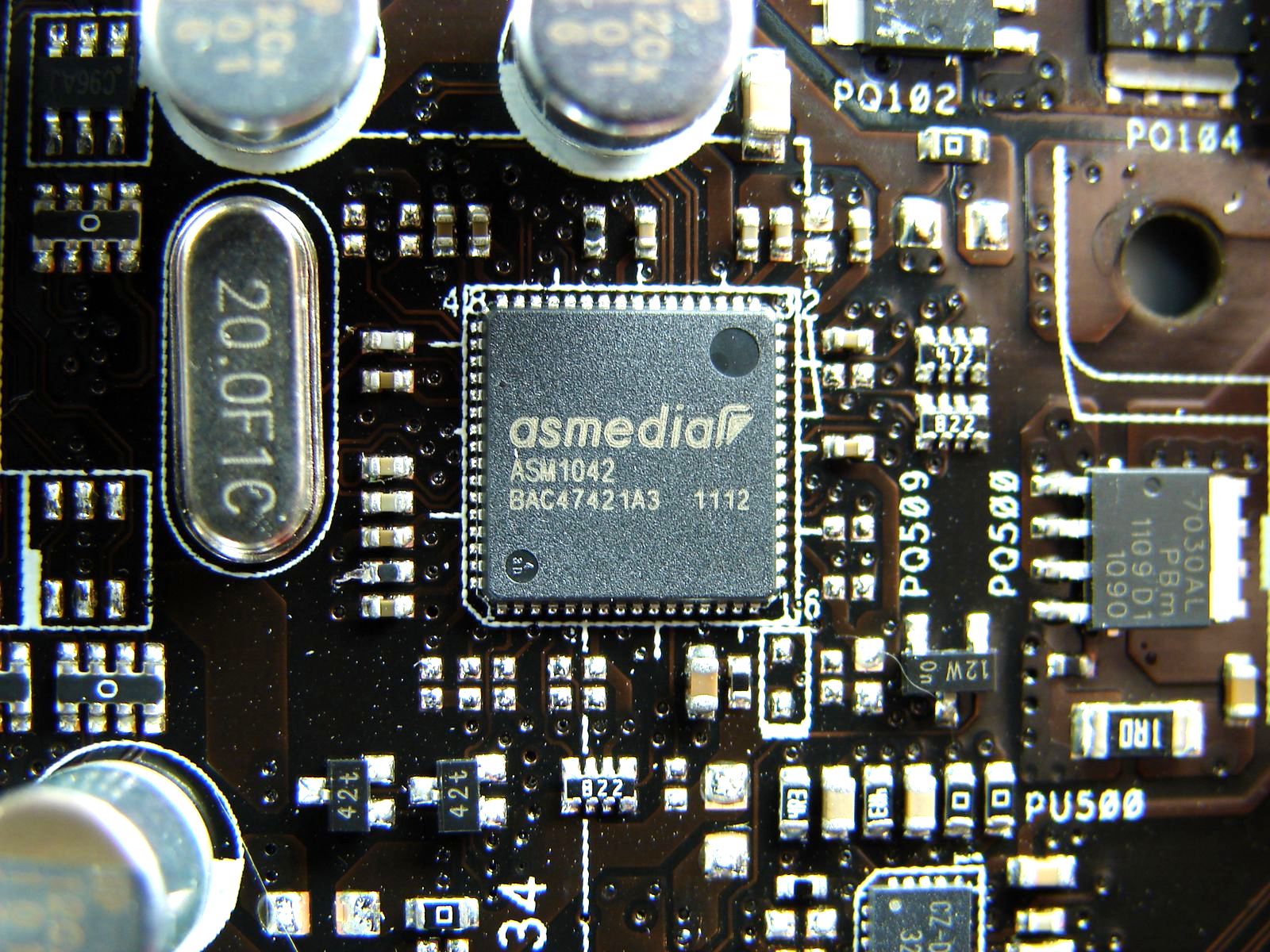

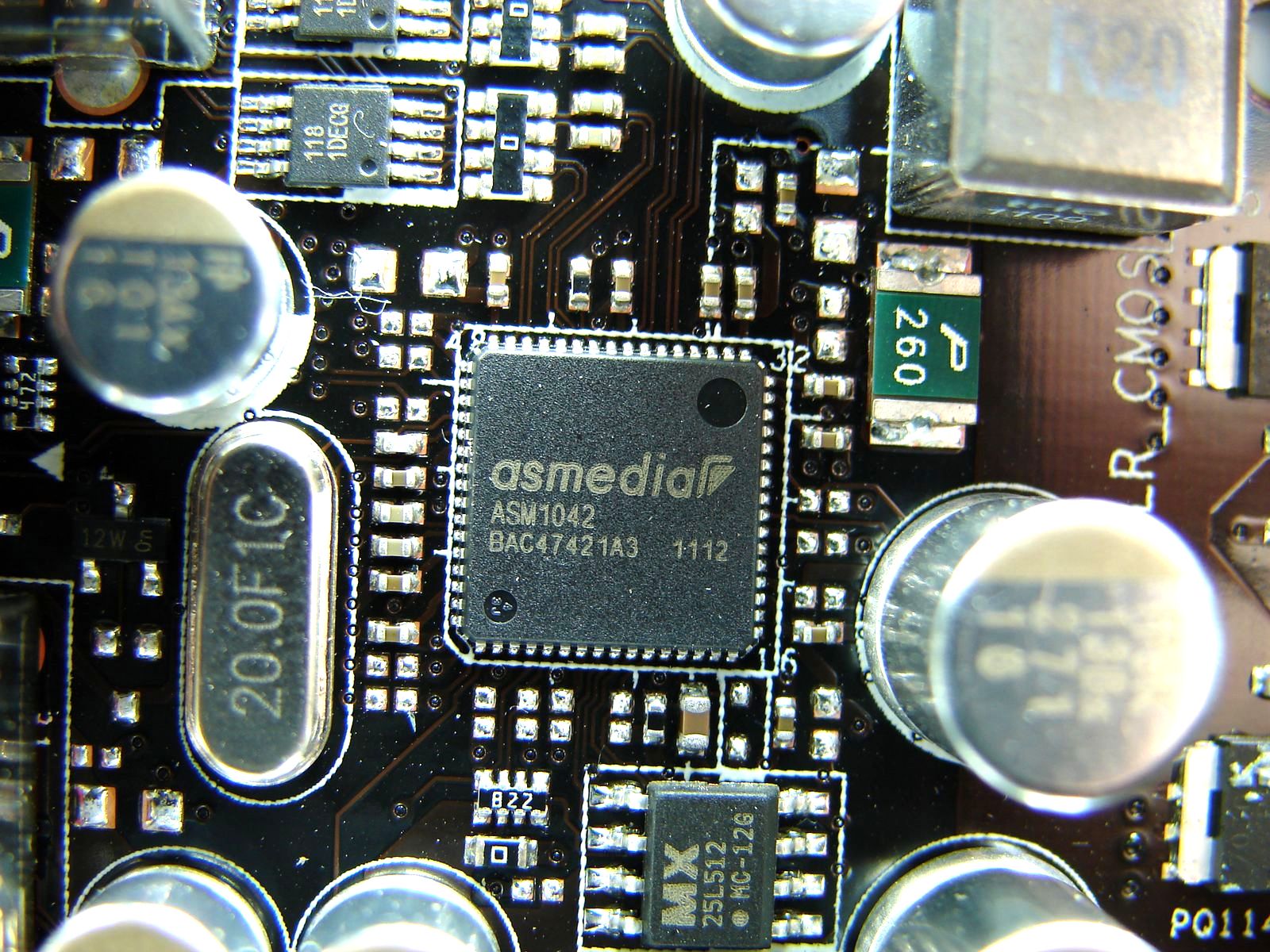

După cum spuneam mai devreme, header-ul USB 3.0 de pe PCB este disponibil mulţumită unui controller Asmedia ASM1042. Placa mai dispune de alte două astfel de controllere, utilizate pentru obţinerea celor patru porturi USB 3.0 de pe back panel.

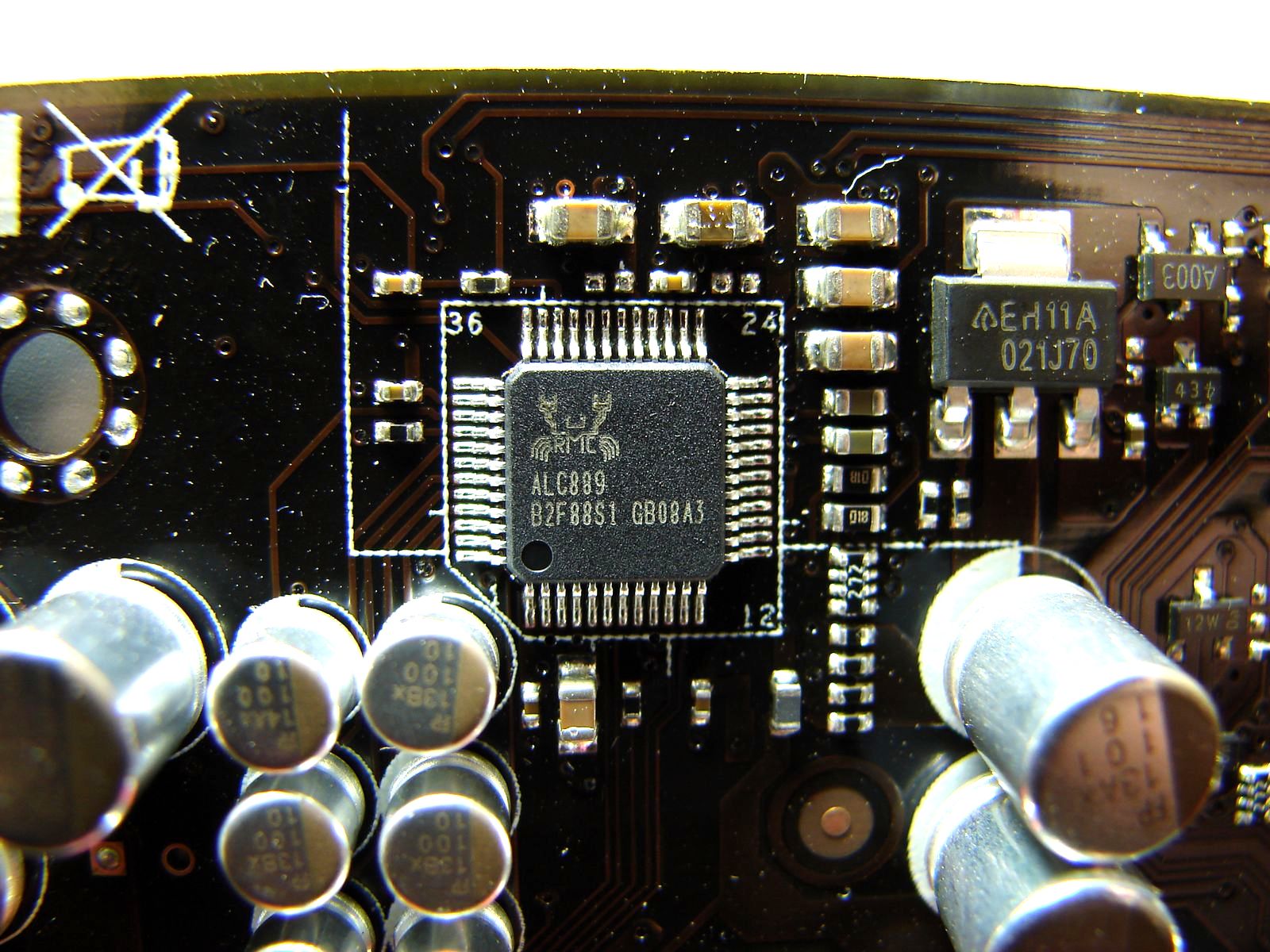

Pentru interfaţa Gigabit Ethernet, este utilizat un controller Intel G82583V, iar interfaţa audio este pusă la dispoziţie de banalul Realtek ALC889. Acesta din urmă este acoperit de sticker-ul X-Fi 2 SupremeFX.
În manualul plăcii de bază apar însă referiri şi cu privire la Thunderbolt, placa de expansiune cu amplificare pentru căşti şi interfaţă Ethernet oferită de Bigfoot Networks, livrată împreună cu Rampage III Black Edition, ceea ce înseamnă că în viitor vom vedea probabil această dotare şi pe plăci de bază pentru procesoare AMD.

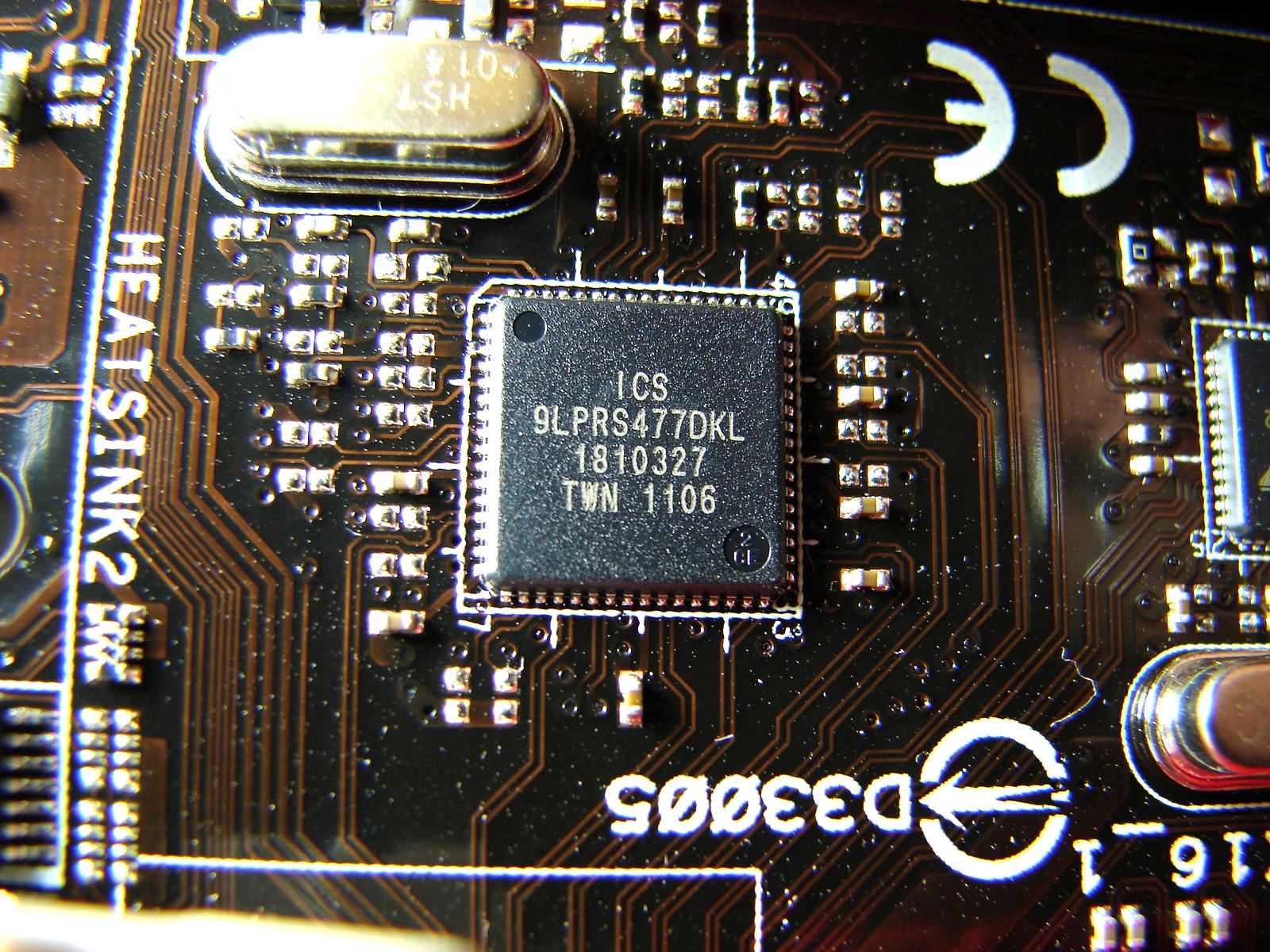

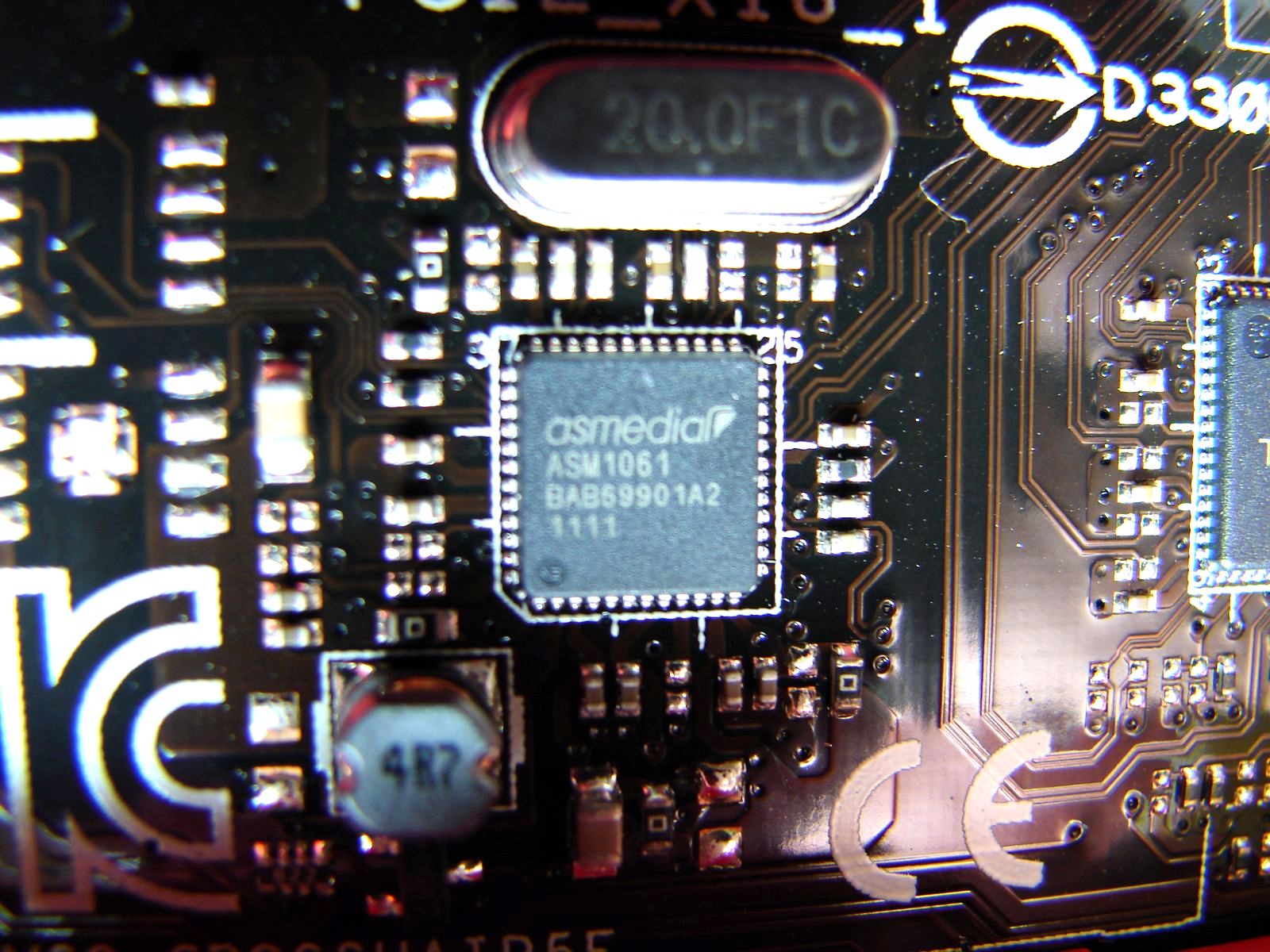

La analizarea atentă a plăcii, se mai observă un controller PCI-Express to SATA III Asmedia ASM1061, un controller de monitorizare ITE IT8721F şi un clock generator ICS 9LPRS477DKL.
Faţă de generaţia veche de plăci de bază ROG pentru procesoare AMD, noua Crosshair V Formula vine cu EFI Bios, cum de altfel deja ne-a obişnuit ASUS pentru modelele noi. Ca aplicaţii software, este oferită aceeaşi suită AI Suite II pe care deja o cunoaşteţi, dar şi Kaspersky Anti-Virus, DAEMON Tools Pro Standard, CPU-Z ediţie ROG şi utilitarul Sound Blaster X-Fi 2.
