Cooler-ul este relativ uşor de înlăturat. Demontarea lui este însă ceva mai complicată, presupunând înlăturarea unui număr destul de mare de şuruburi.

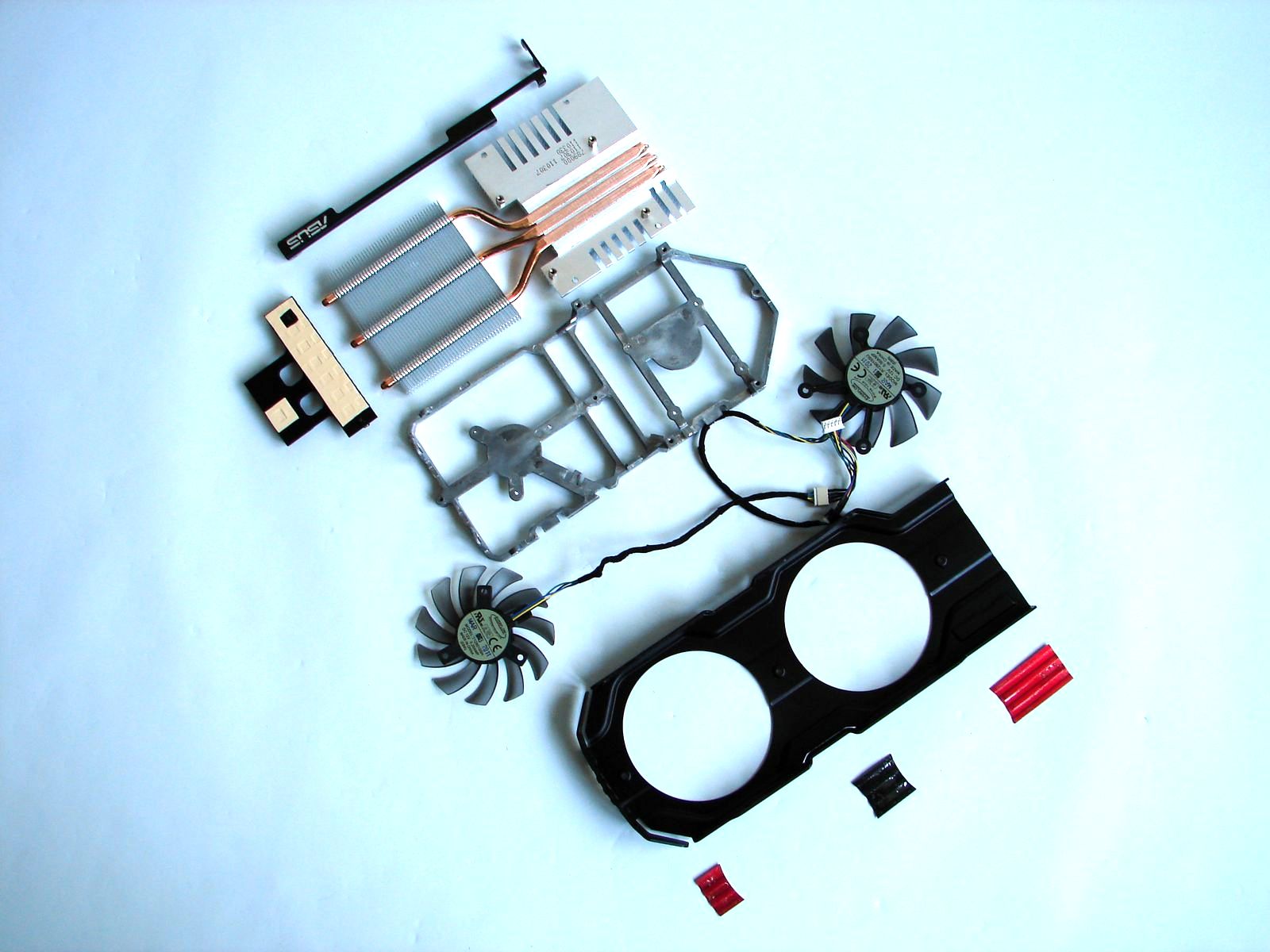

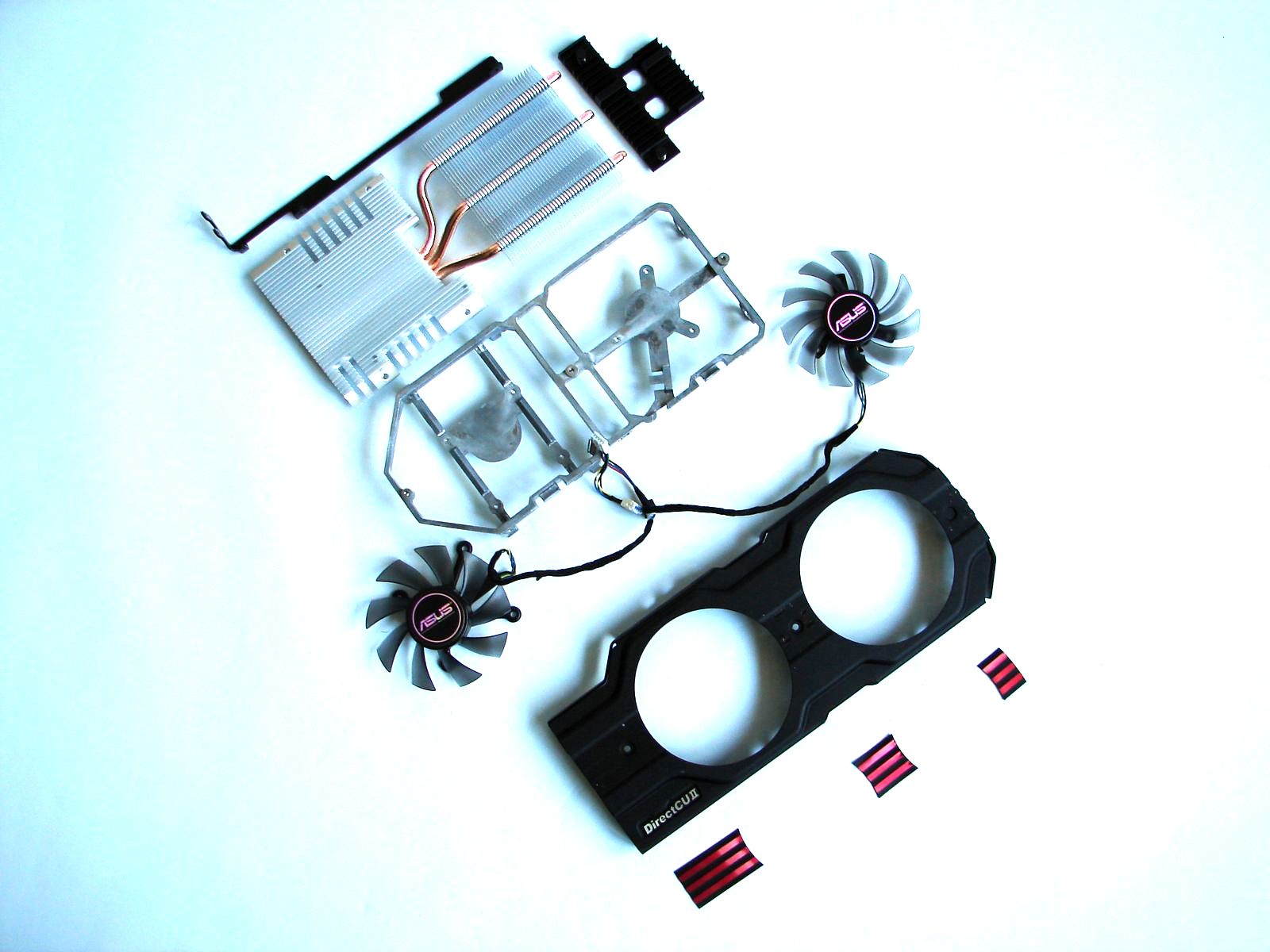

Heatsink-ul cu care este prevăzut nucleul grafic constă practic din două radiatoare din aluminiu, conectate între ele cu trei heatpipe-uri din cupru cu diametrul de 6mm. De acesta, este fixat un schelet metalic, de care sunt prinse cele două ventilatoare cu diametrul de 80mm şi apoi carcasa din aluminiu. Placa este prevăzută şi cu un al doilea heatsink, de dimensiuni reduse şi fixat cu push-pins, ce preia căldura produsă de VRM şi de controller-ul de voltaj. Ventilatoarele sunt diferite, cel din spate fiind Low Profile. Mai trebuie menţionată şi bagheta metalică fixată de muchia plăcii, care are rolul de a ranforsa PCB-ul.

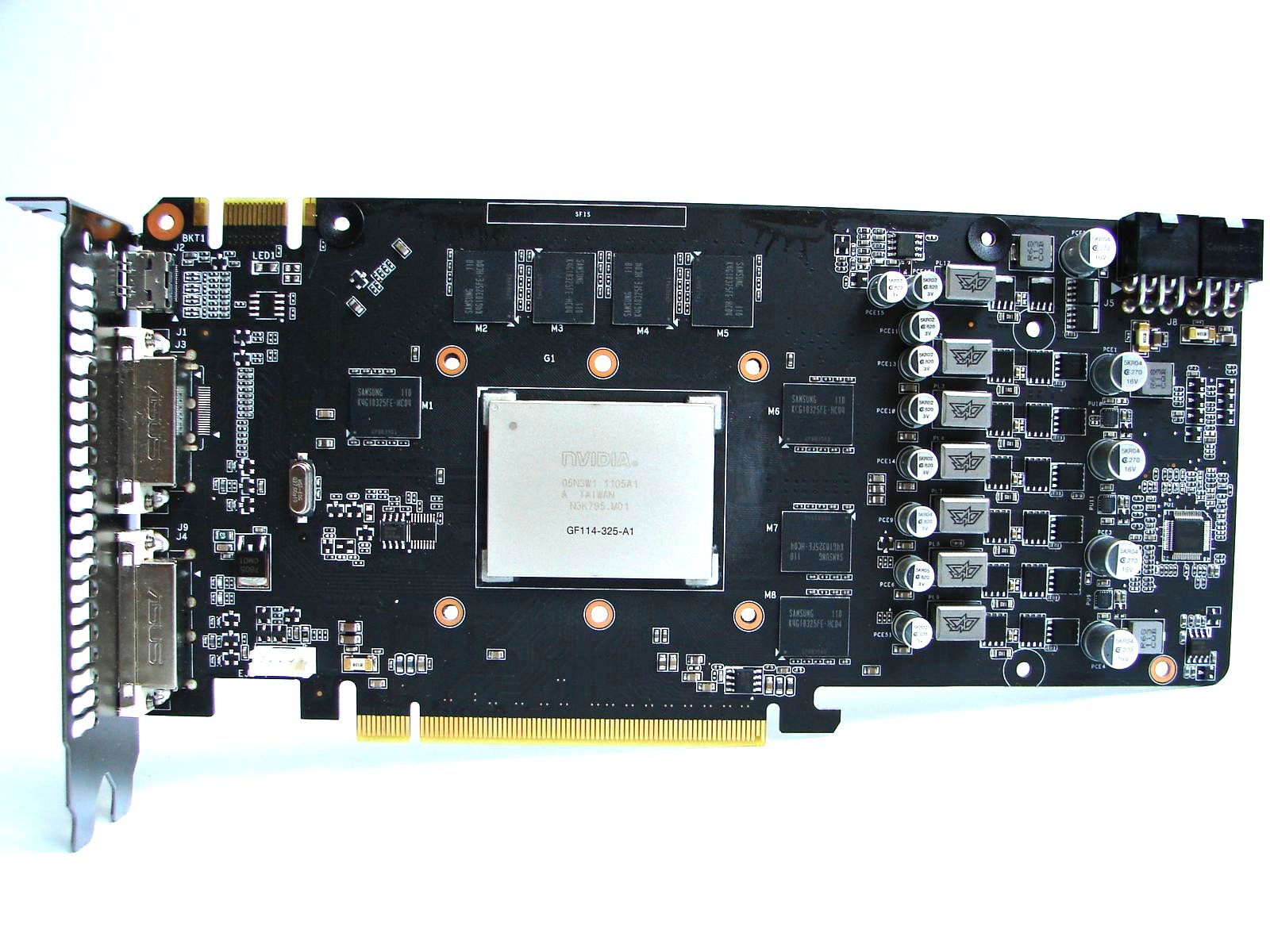

După înlăturarea cooler-ului, se poate analiza PCB-ul, care are o lungime de 23cm. Lungimea plăcii este însă de 25cm, din cauza cooler-ului care este ceva mai lung.

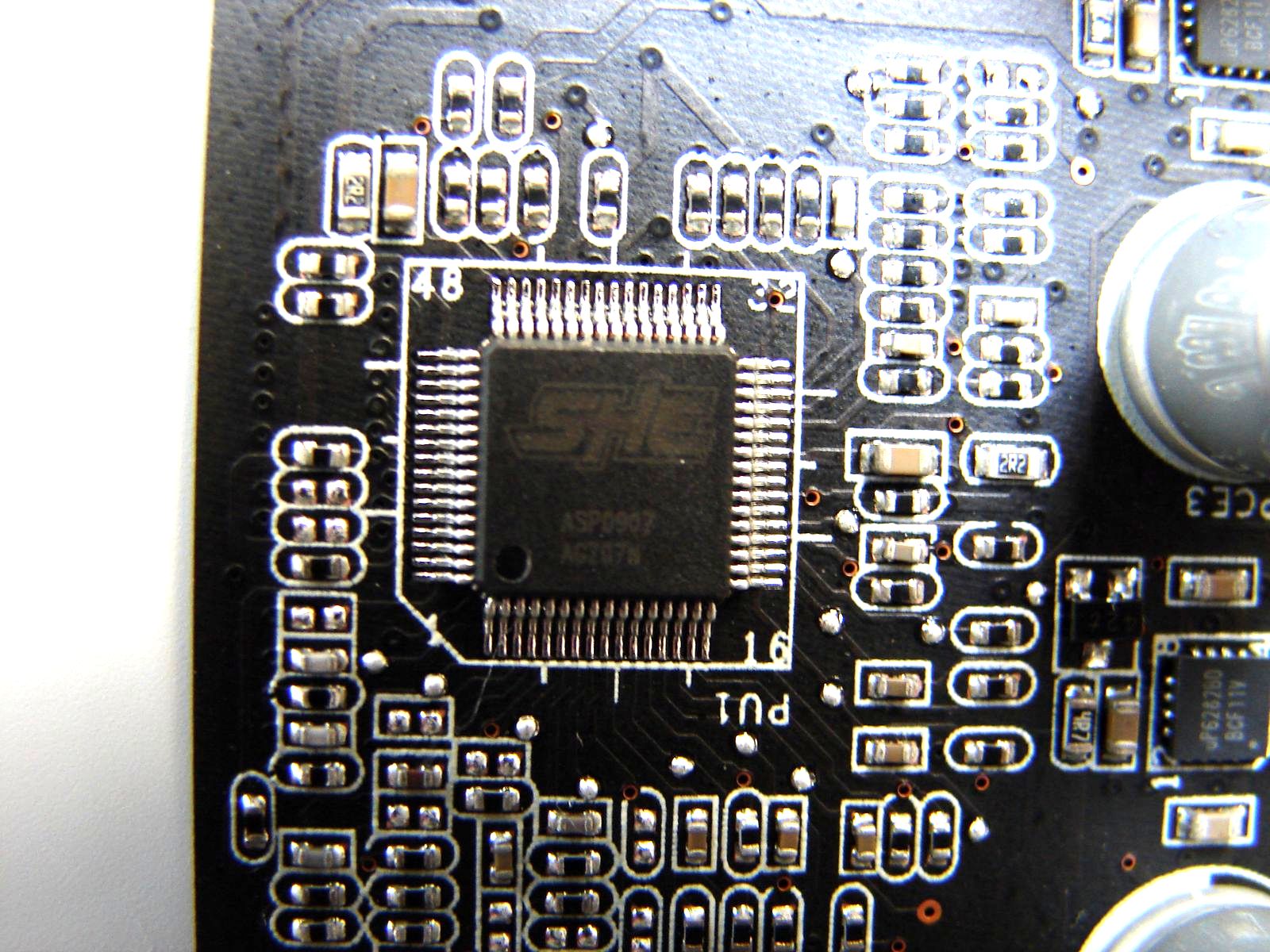

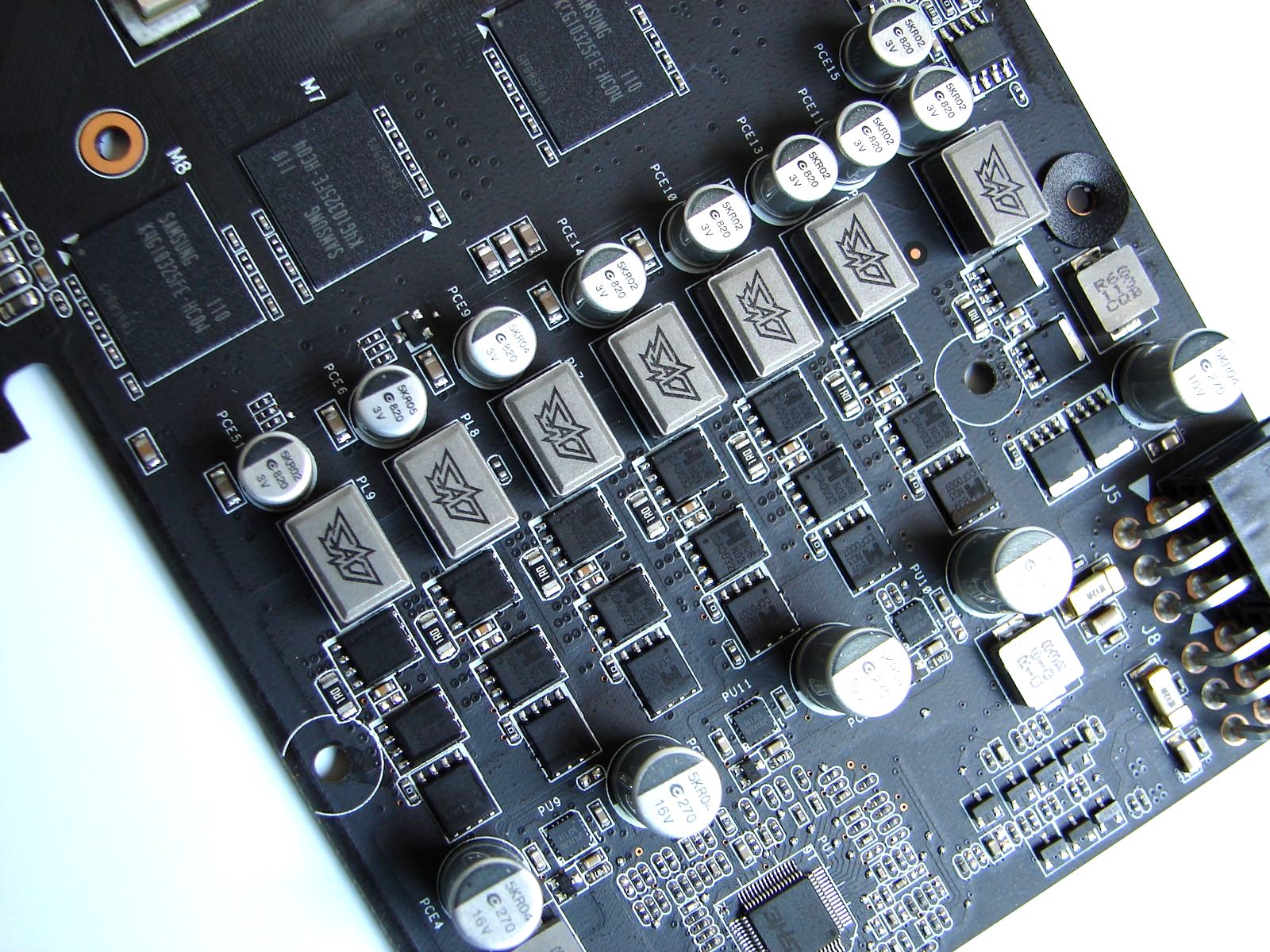

Se observă prezenţa unui VRM construit cu componentele promovate de ASUS sub brand-ul Super Alloy. Acesta este alcătuit din 6+1 stagii şi foloseşte deja cunoscutul controller de voltaj SHE ASP0907.

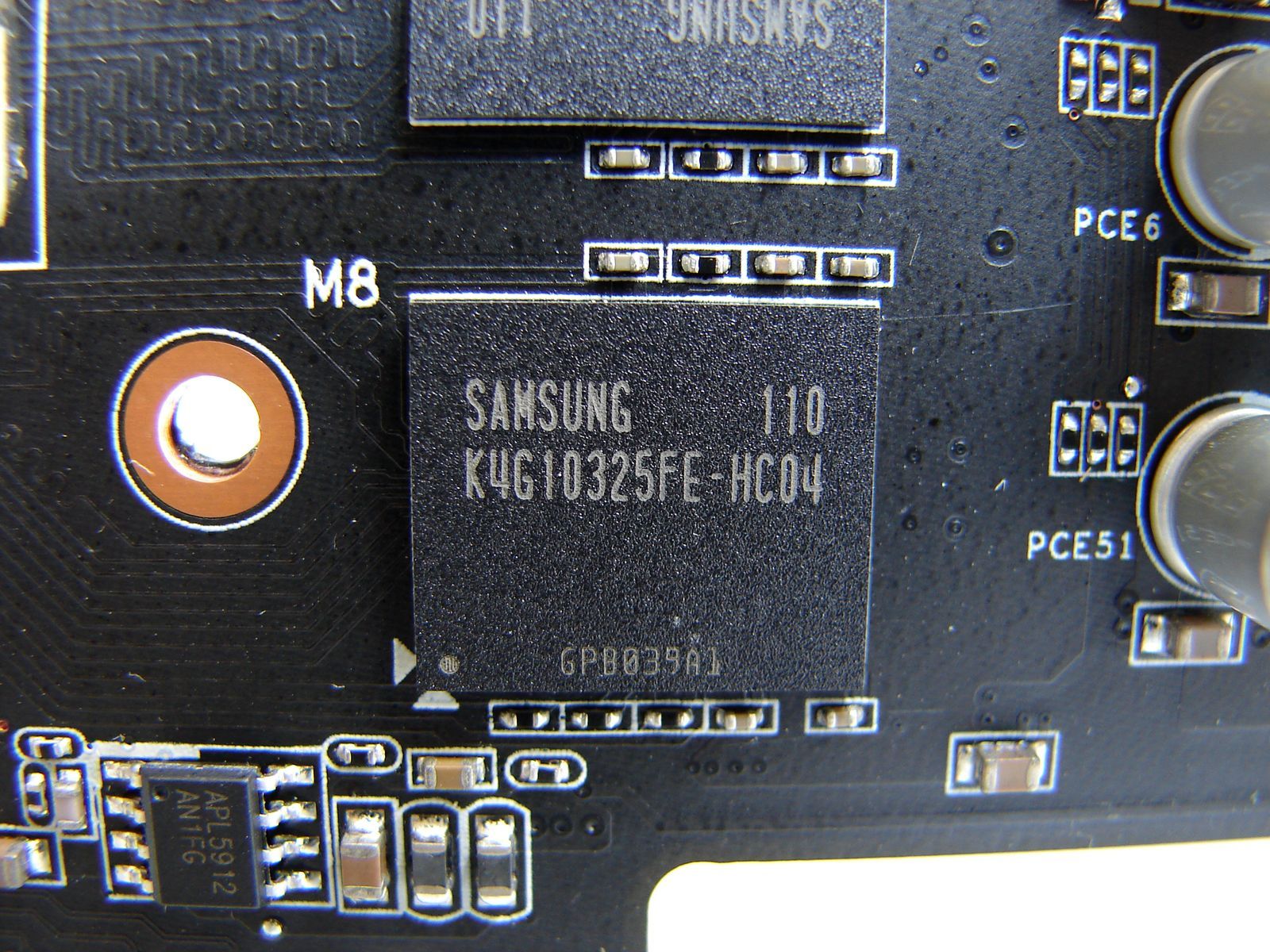

Memoria RAM GDDR5 cu capacitate de 1GB este obţinută din opt chip-uri Samsung K4G10325FE-HC04.
Conectorul pentru ventilatoare este atipic, el fiind prevăzut cu 5 pini.
