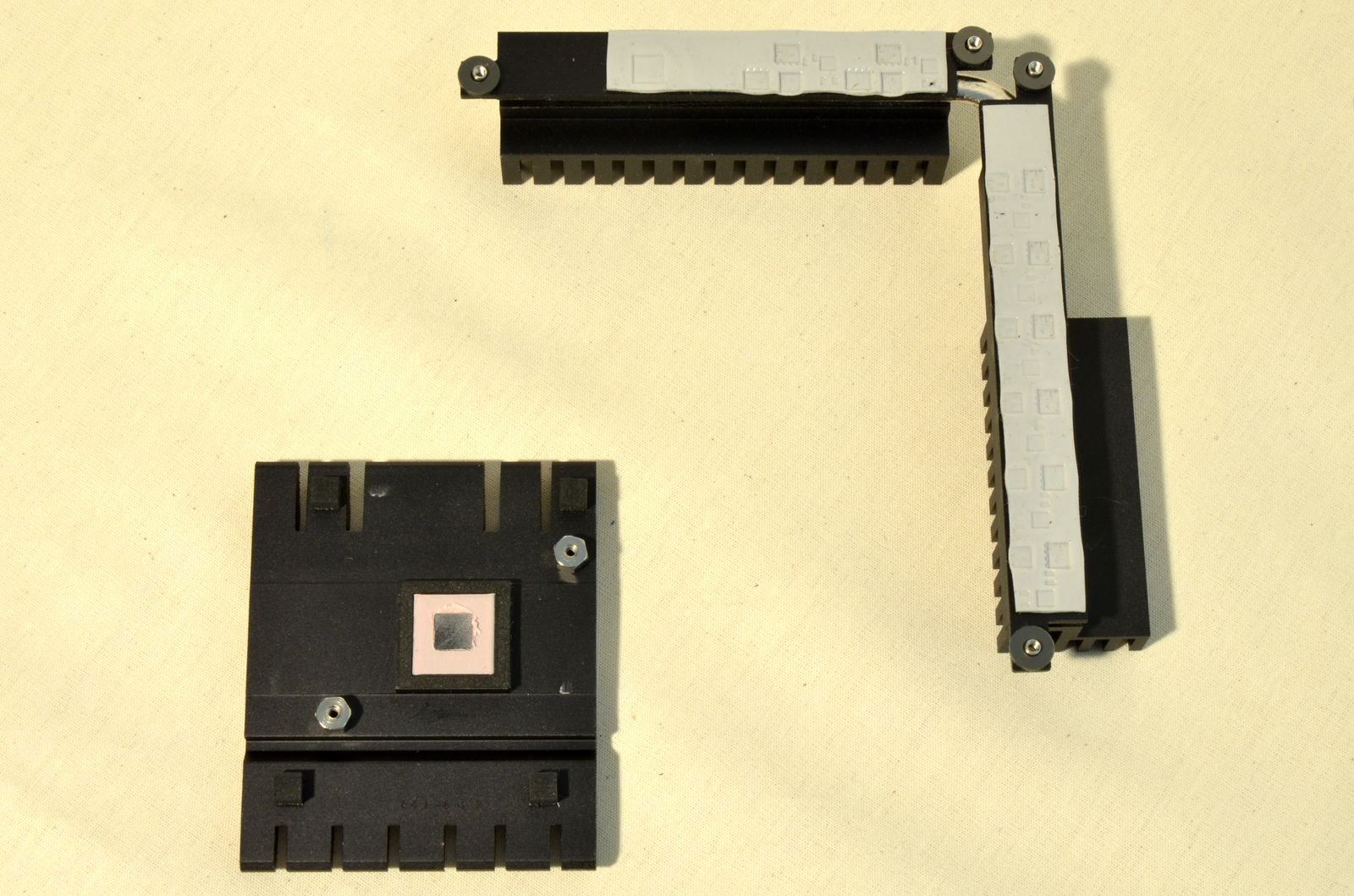

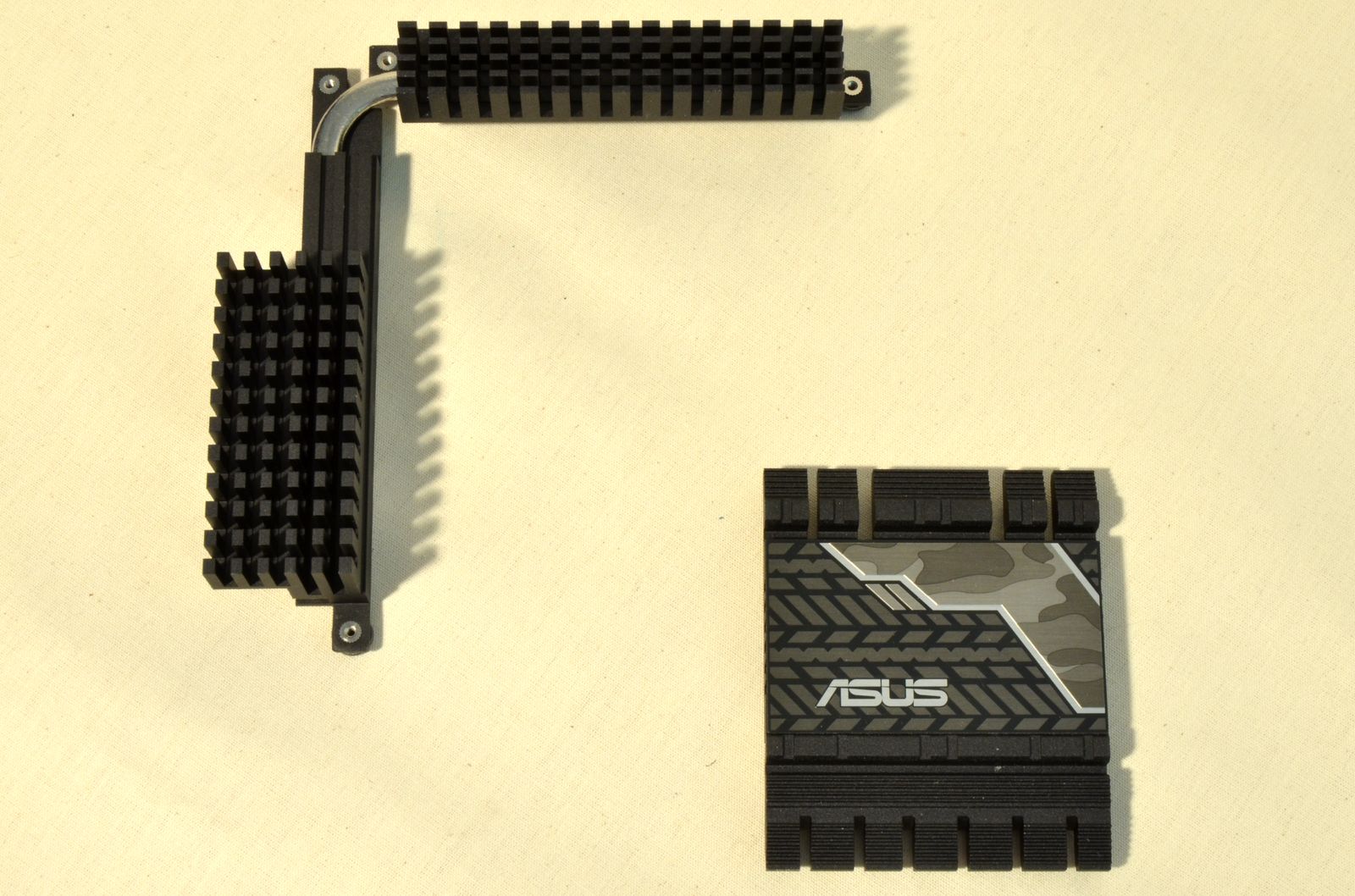

După înlăturarea armurii, se poate trece şi la înlăturarea soluţiei de răcire. Aceasta este alcătuită din 2 heatsink-uri conectate între ele cu un heatpipe pentru VRM şi un al treilea heatpipe, independent, pentru chipset. Din fericire, toate sunt fixate cu ajutorul şuruburilor.

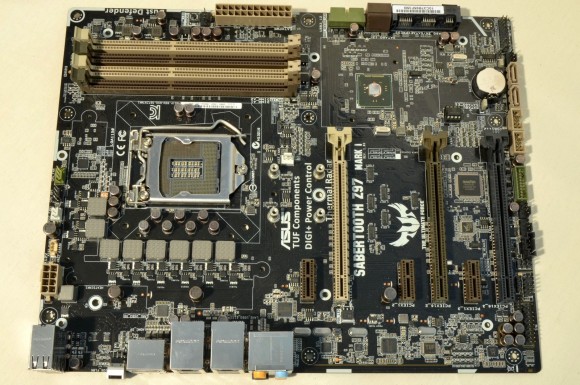

Iar după înlăturarea acestora, se poate trece la o analiză mai atentă a PCB-ului, care se prezintă neaşteptat de ordonat.

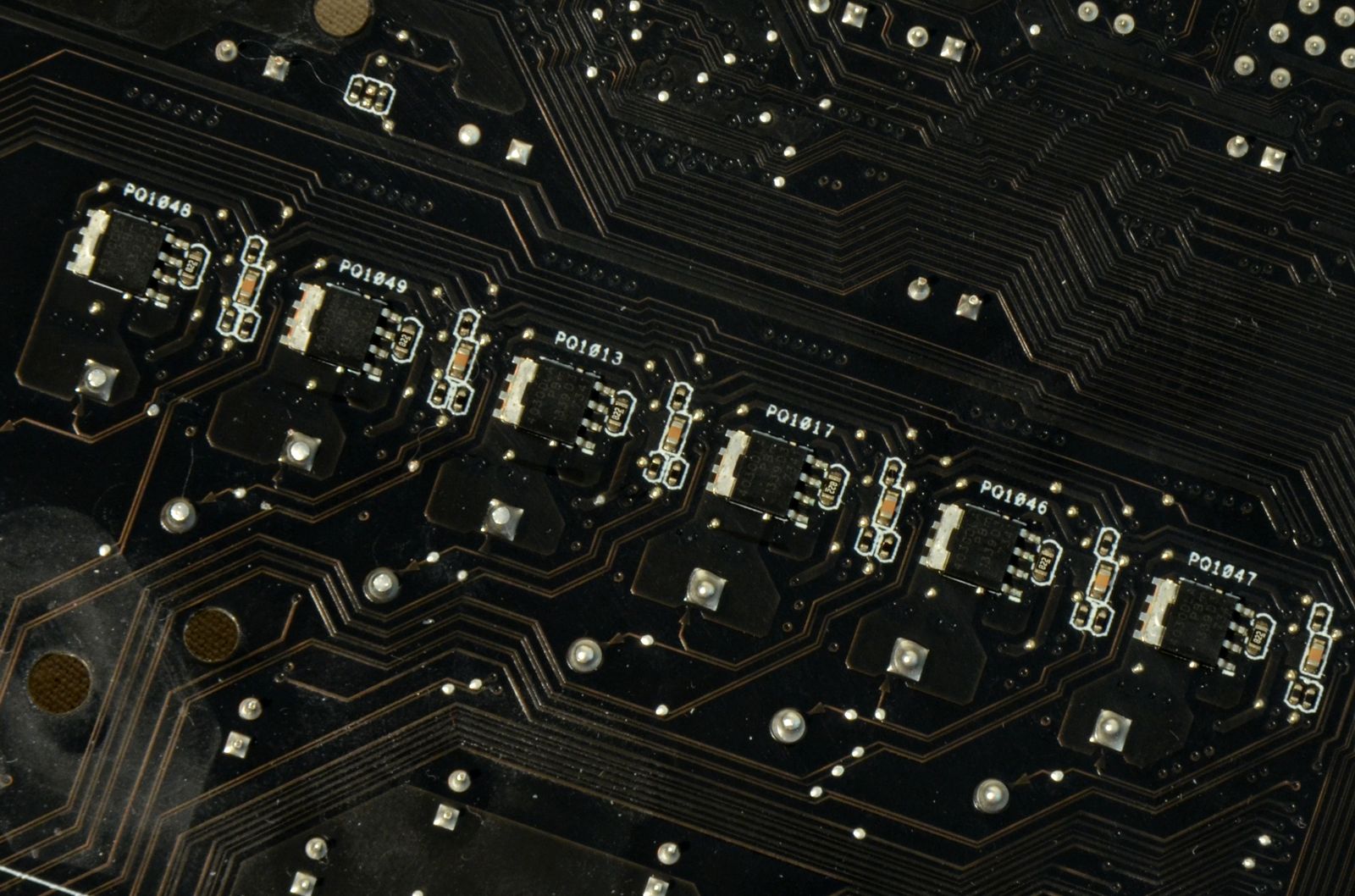

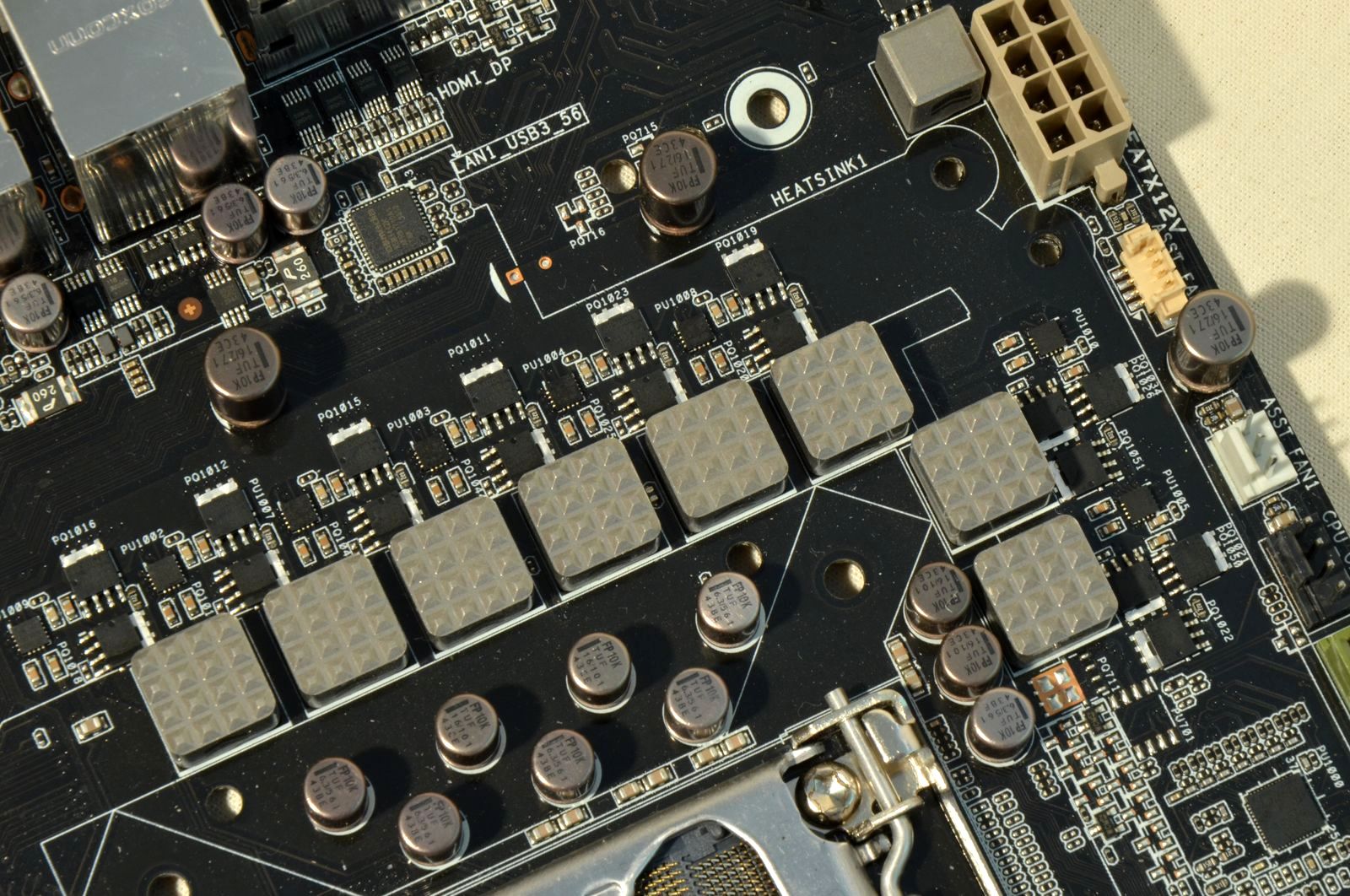

Elementul principal – etajul de alimentare pentru procesor – este alcătuit din 6+2 faze digitale şi prezintă componente pe ambele feţe ale PCB-ului.

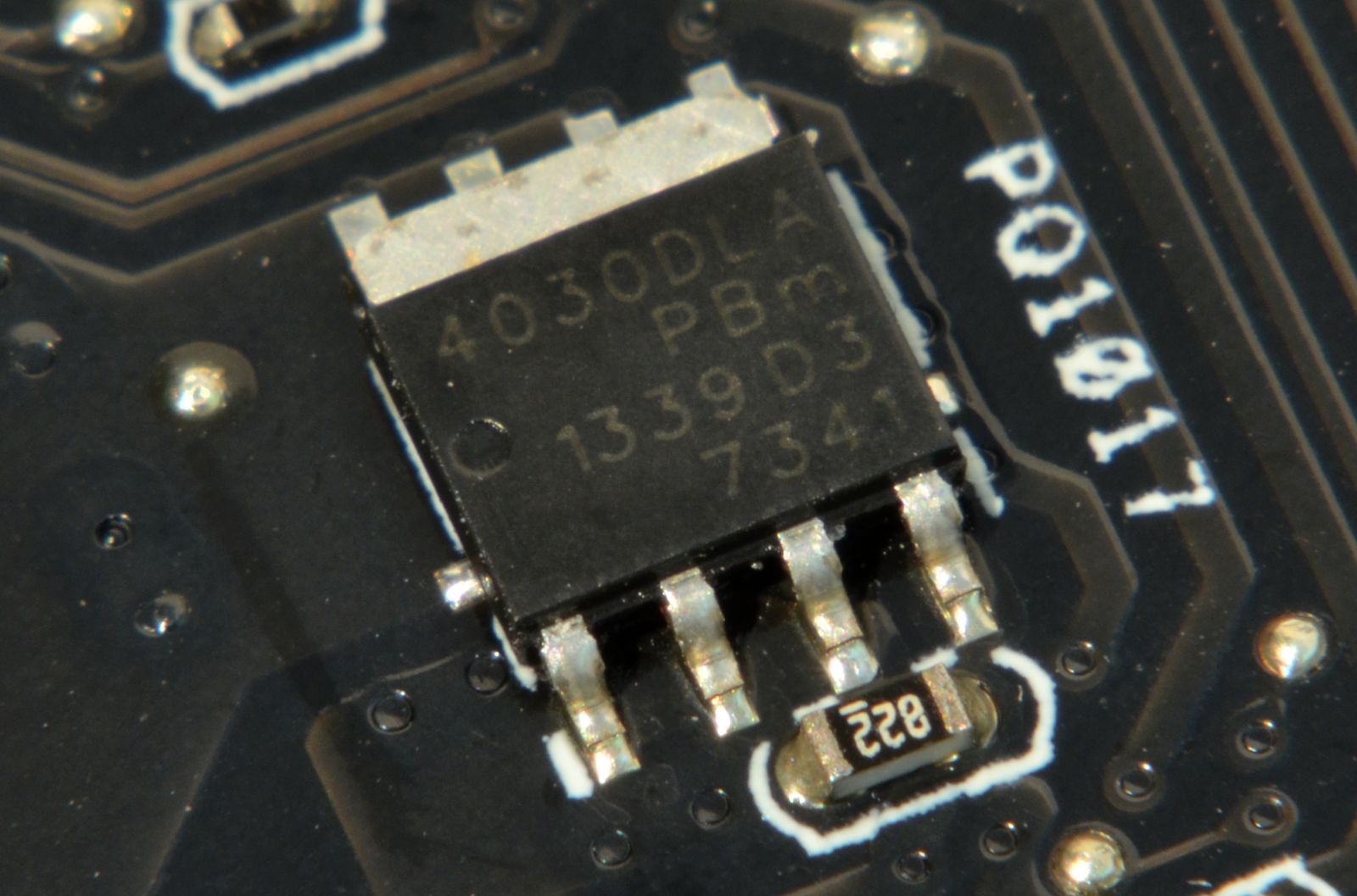

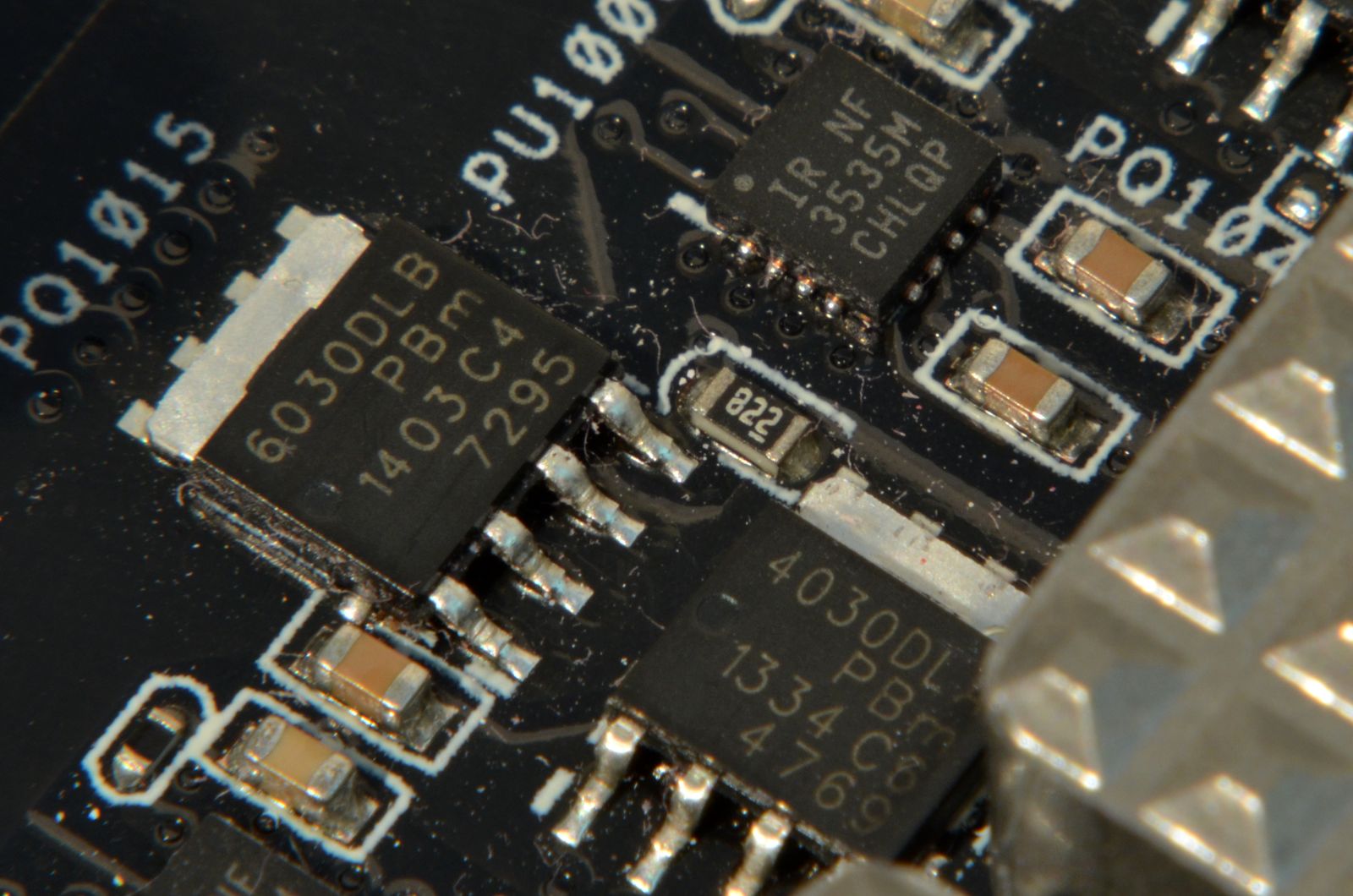

Primele 6 faze folosesc câte 1 MOSFET 6030DLB şi 2 4030DLA creaţi de NXP, plus 1 driver IR3535 produs de International Rectifier. Celorlalte 2 faze le lipseşte unul dintre cei 2 tranzistori MOSFET 4030DLA – mai exact, cel amplasat pe spatele PCB-ului.
Acestea sunt completate de bobine cu un design mai deosebit – promovate ca TUF New Alloy Chokes şi de condensatori solizi marcaţi cu iniţialele TUF.
Avem deja uzualul controller Digi+ EPU ASP1257, dar şi un RT9059 produs de Richtek Technology.

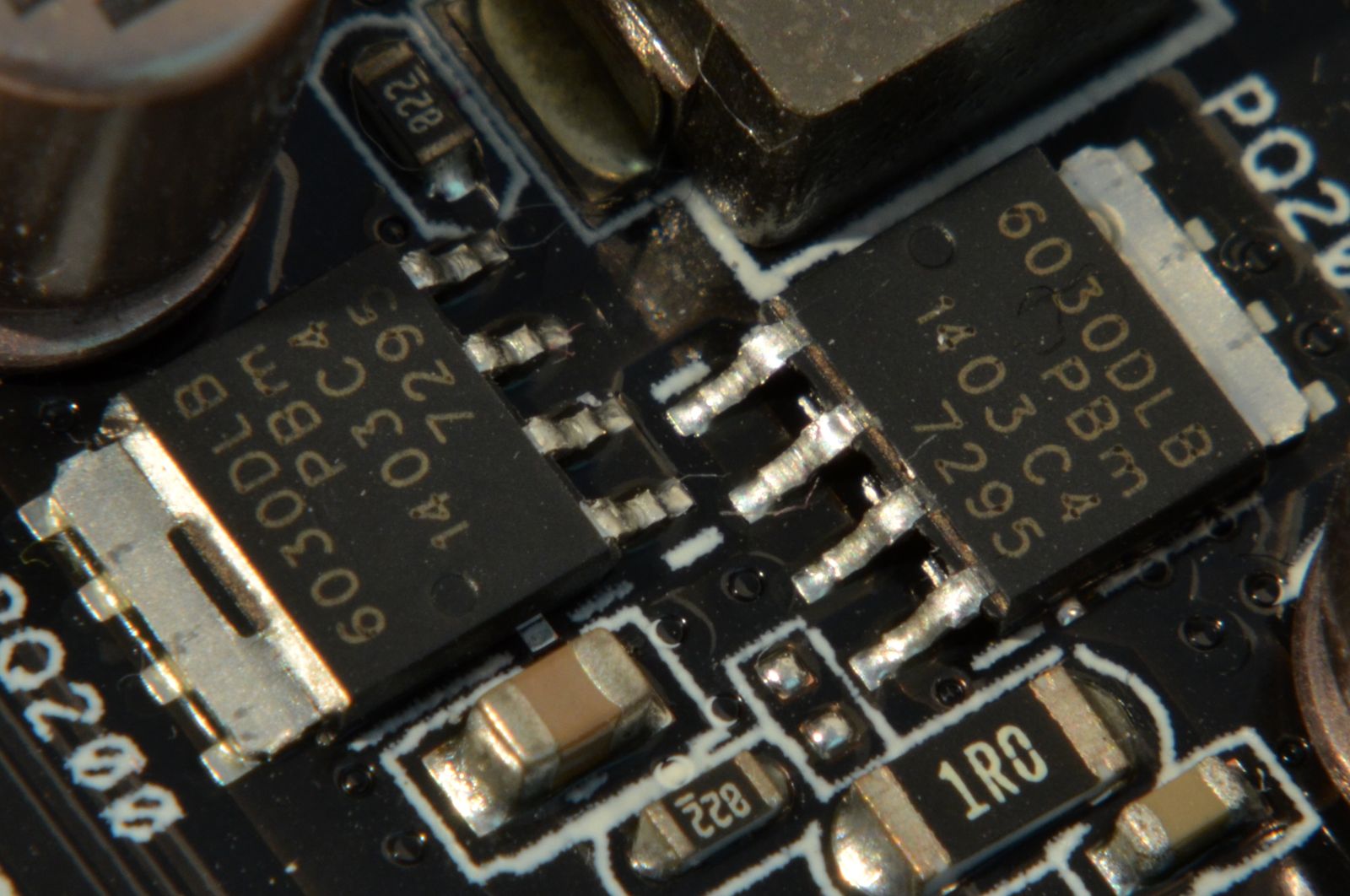

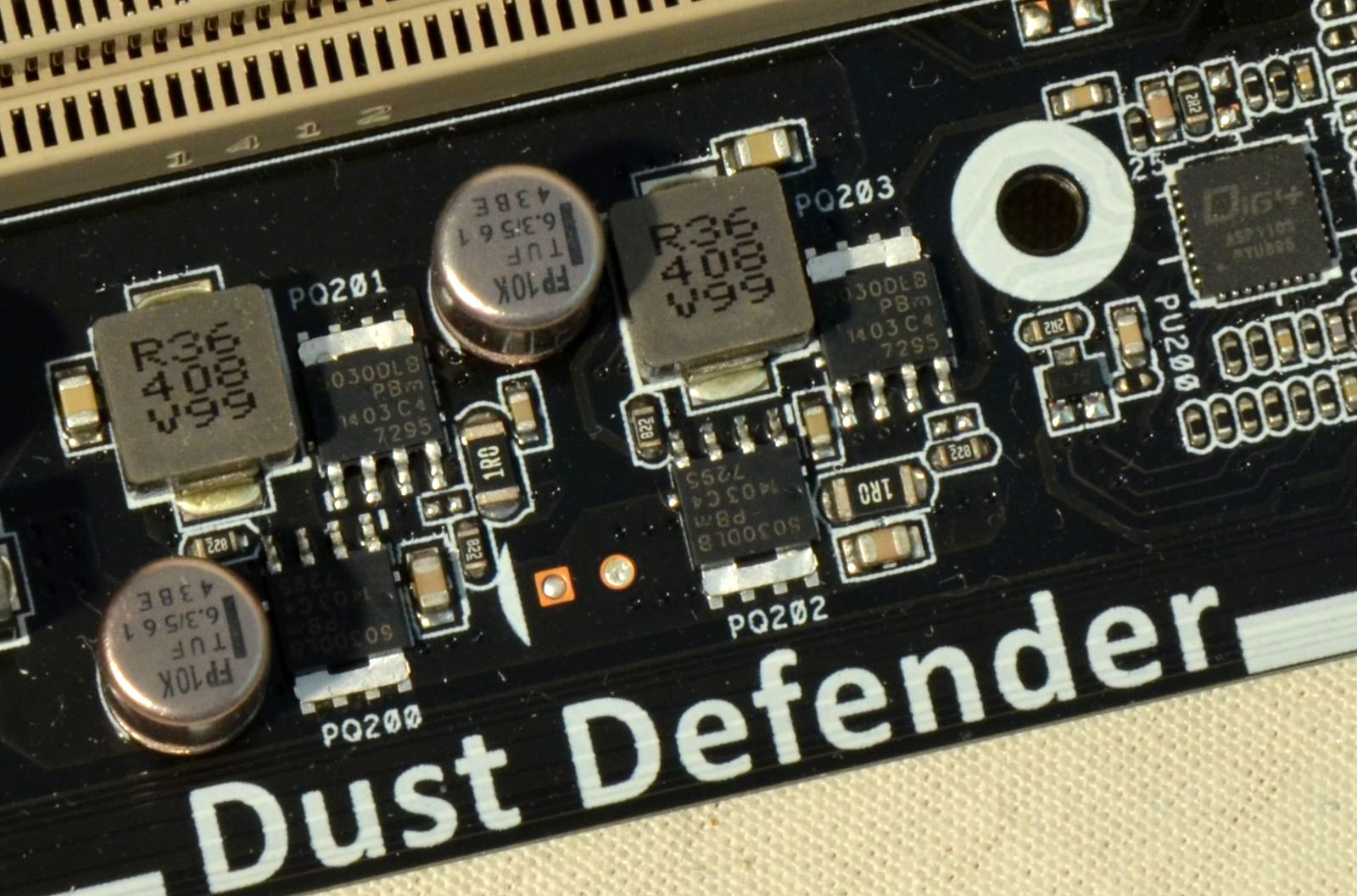

Pentru uni utilizatori, la fel de important poate fi şi etajul de alimentare a modulelor de memorie RAM. Iar în cazul de faţă, acesta este format din 2 faze, construite cu ajutorul a câte 2 tranzistori MOSFET 6030DLB.

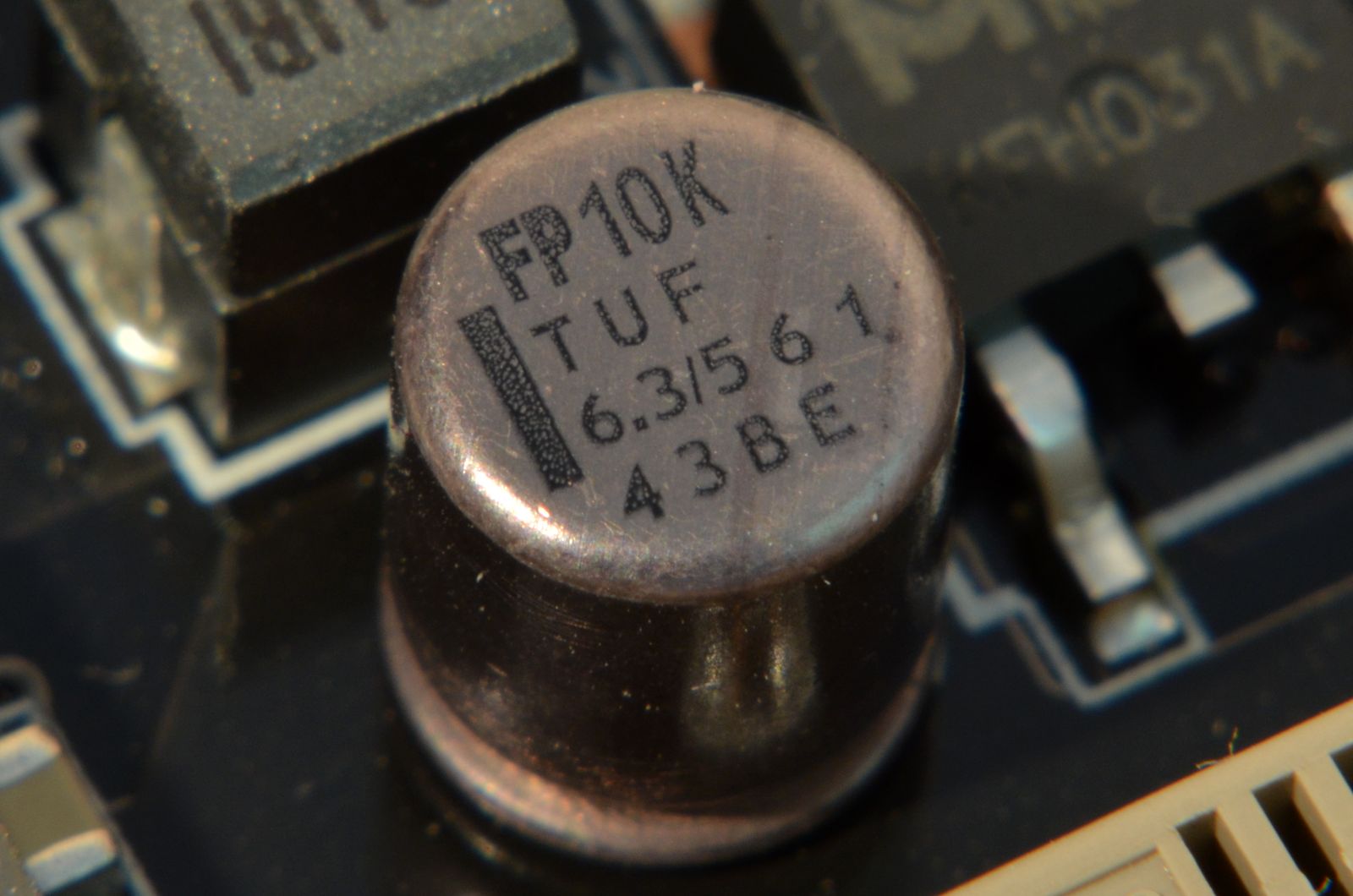

Şi de această dată avem condensatori solizi TUF, dar bobinele de mai devreme au fost înlocuite cu unele mai accesibile. În această zonă apare şi un controller Digi+ ASP1103.
De asemenea, pe placă se mai găsesc un controller TUF şi unul TPU pentru a facilita diverse funcţii ale acesteia.

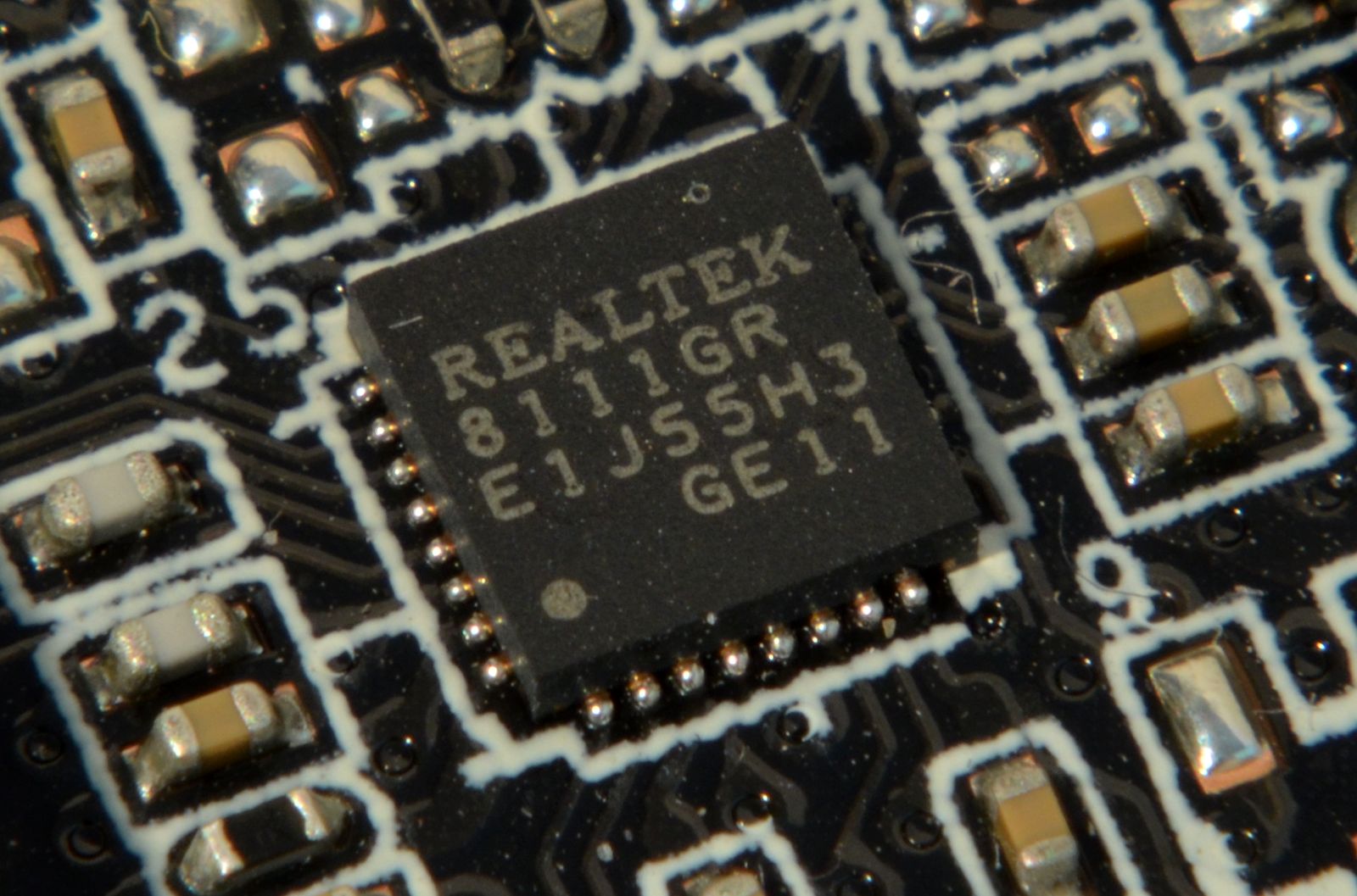

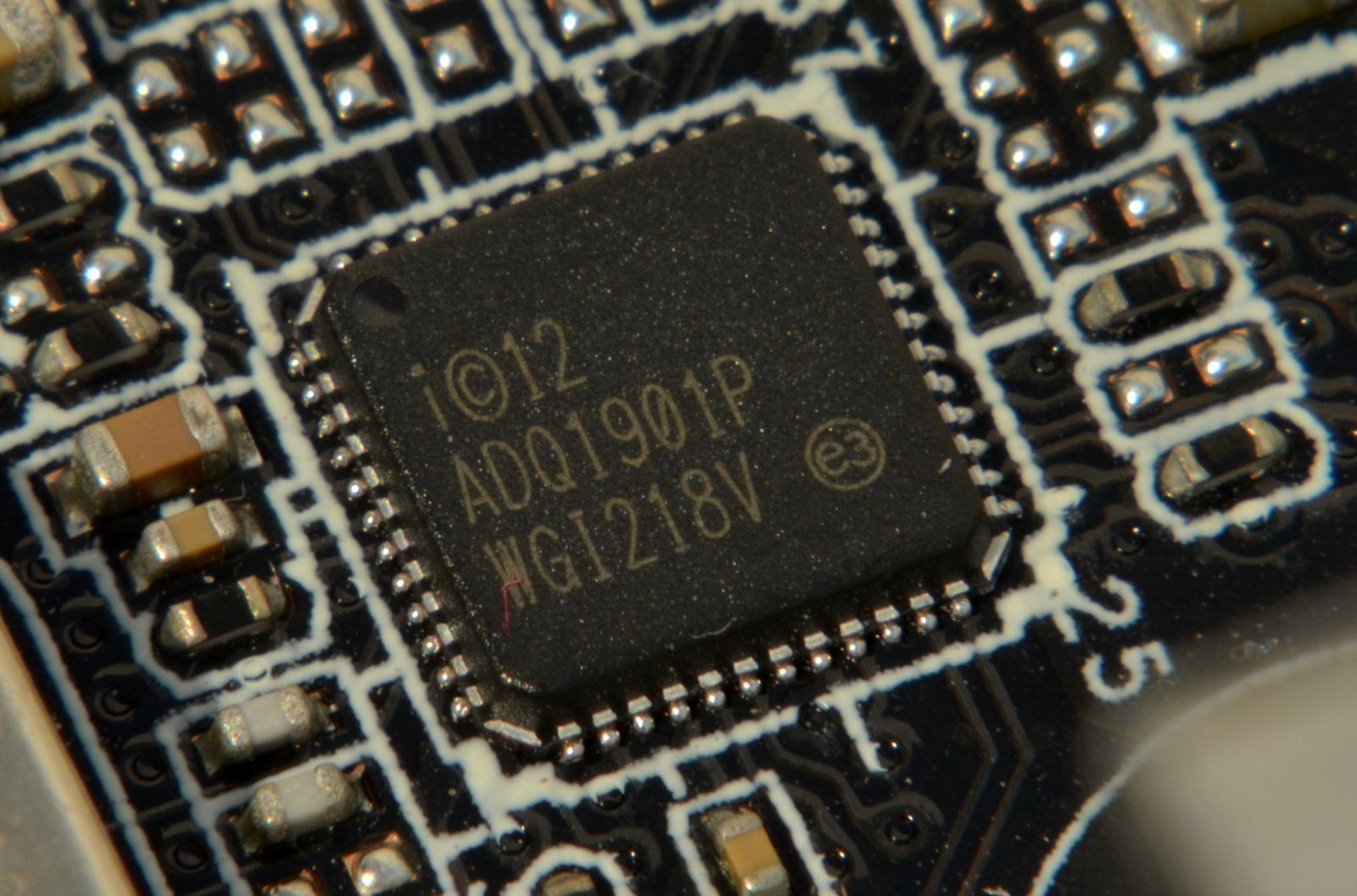

Cele 2 interfeţe Gigabit Ethernet sunt generate de un controller Intel WGI218V şi unul Realtek 8111GR, iar pentru interfaţa audio a fost folosit un banal ALC1150.
O parte din porturile SATA sunt obţinute cu ajutorul unui controller Asmedia ASM1061, iar numărul mare de porturi USB 3.0 disponibile se datorează parţial şi unui controller Asmedia ASM1042AE.
Pentru administrarea corectă a canalelor PCI-Express, au fost implementate o serie de switch-uri Asmedia ASM1480, alături de un extender ASM1184e.
Controller-ul Super I/O este un Nuvoton NCT6791D, iar pentru HDMI a fost montat un Asmedia ASM1442K.

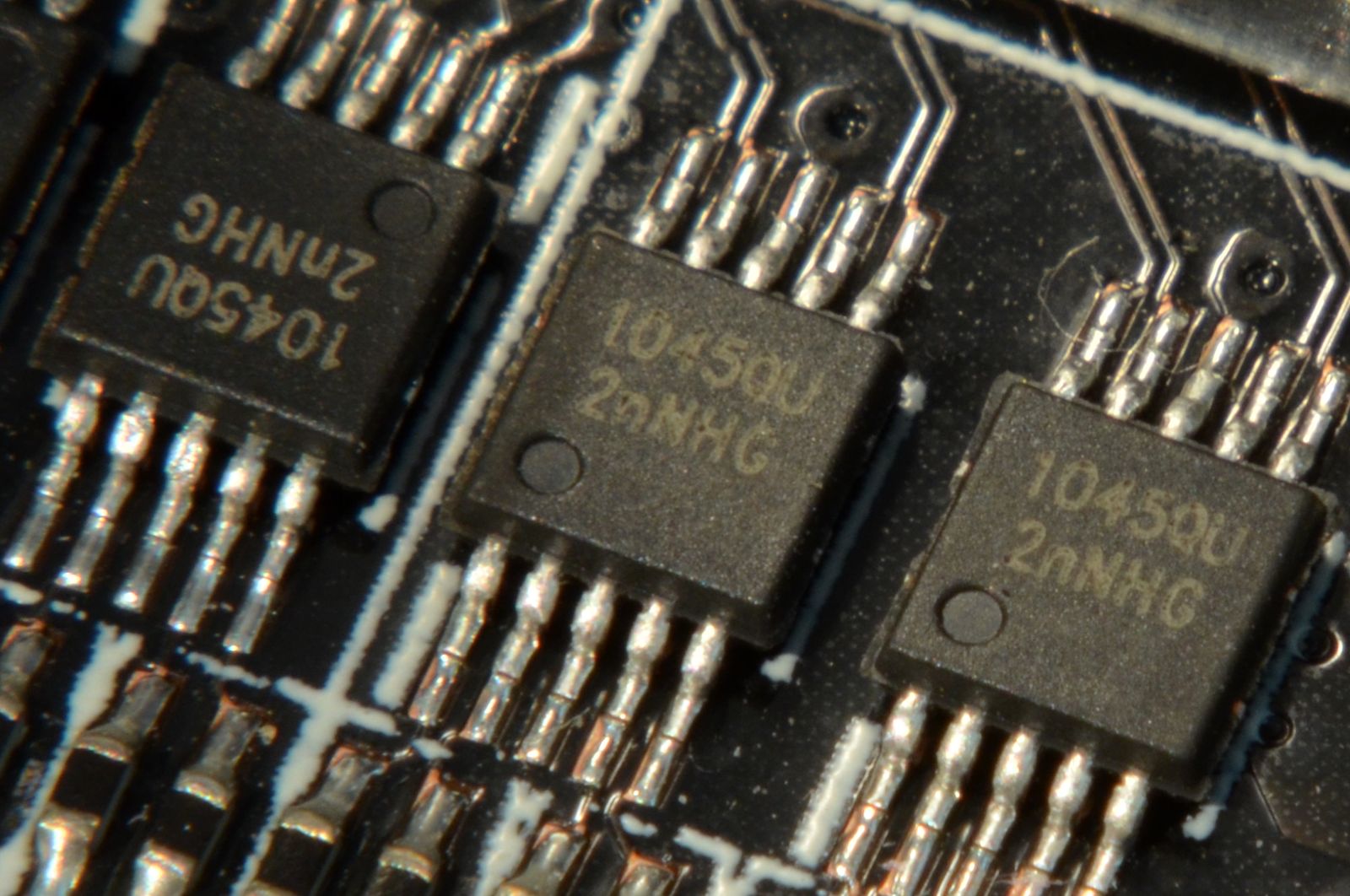

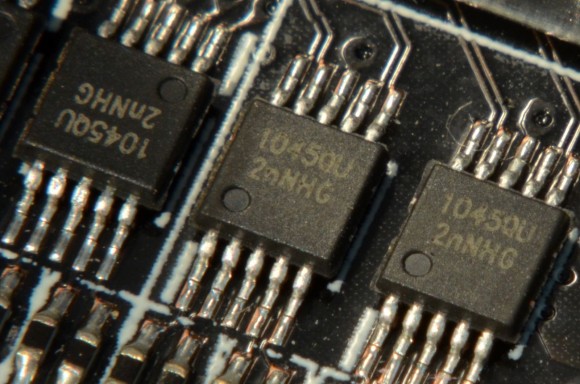

ASUS promovează Sabertooth Z97 Mark 1 prin prisma protecţiilor implementate, iar o parte din aceste protecţii se referă la conectorii de pe back panel. Trebuie să ştiţi că nu este strict marketing, întrucât în spatele acestora se află chip-uri responsabile cu protejarea lor împotriva descărcărilor electrostatice
