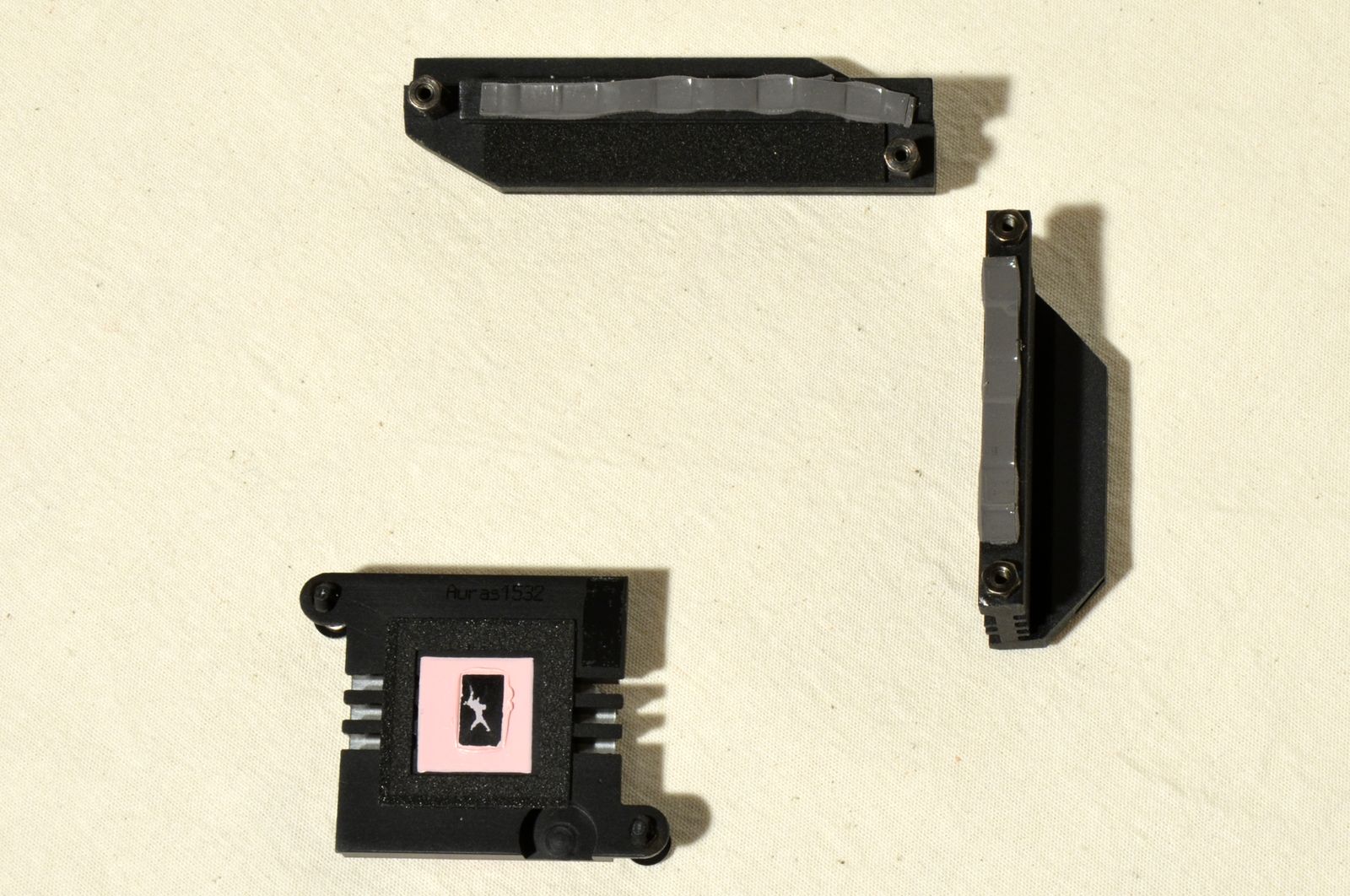

Soluţia de răcire este alcătuită din 2 heatsink-uri pentru VRM şi un al treilea pentru chipset. Şi spre surprinderea mea, heatsink-urile de pe VRM au fost fixate de această dată cu şuruburi. Nu ştiu dacă este vorba despre o modificare permanentă pentru seria PRO GAMING sau despre un caz izolat, dar reprezintă o surpriză plăcută. Este însă curios că ASUS au decis să utilizeze elemente push-pins pentru heatsink-ul de pe chipset.

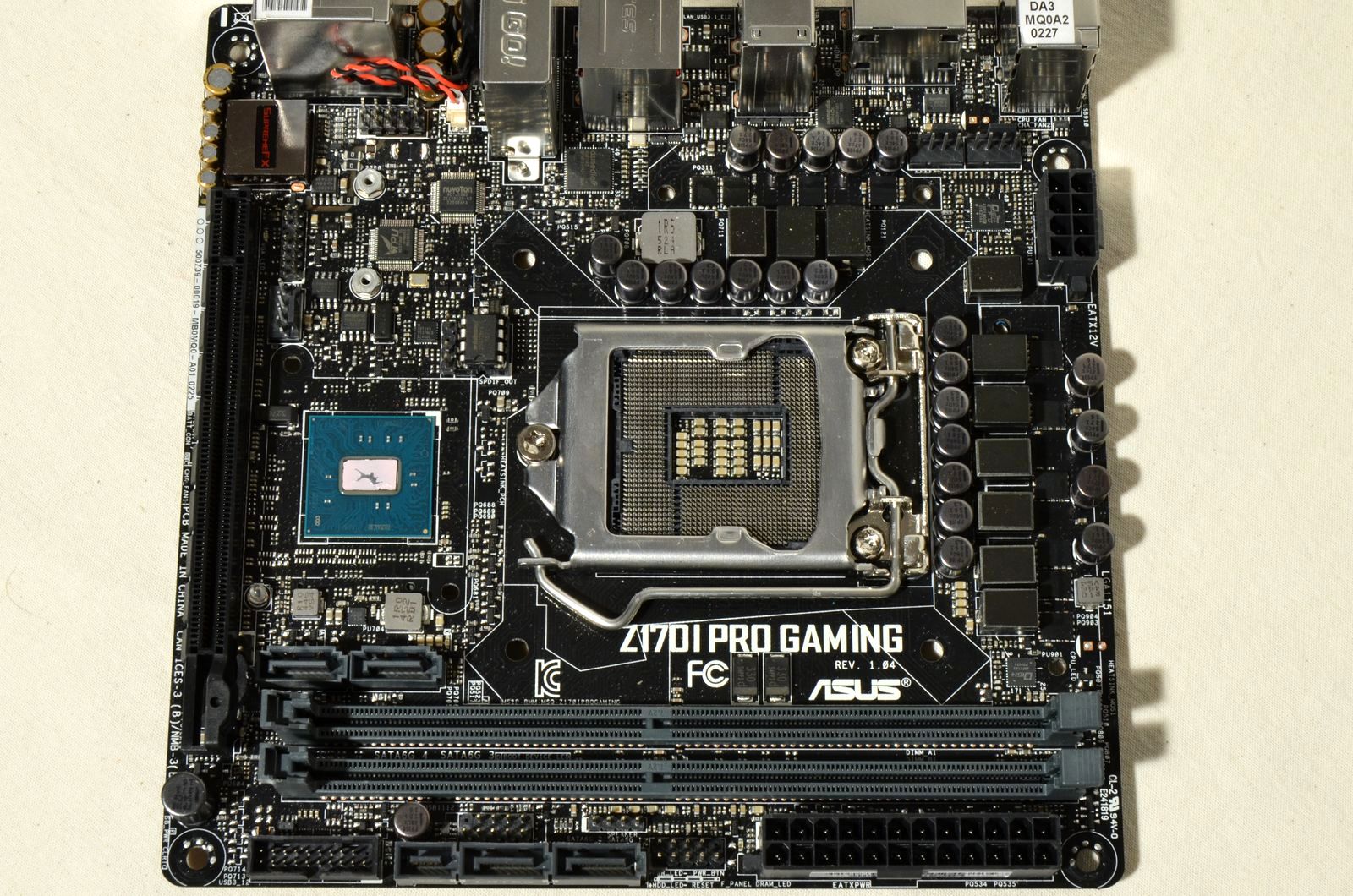

După cum puteţi observa, PCB-ul este destul de aglomerat, dar poate că mai ordonat decât v-aţi fi aşteptat.
După fixarea heatsink-urilor cu şuruburi, VRM-ul reprezintă probabil cea de-a doua surpriză plăcută, căci este alcătuit din 10 faze.
Şi asta nu este tot, căci în componenţa lui intră bobine cimentate şi condensatori solizi 10K produşi de Nichicon, deci fiabilitatea ar trebui să fie de top chiar şi la temperaturi ridicate de funcţionare.

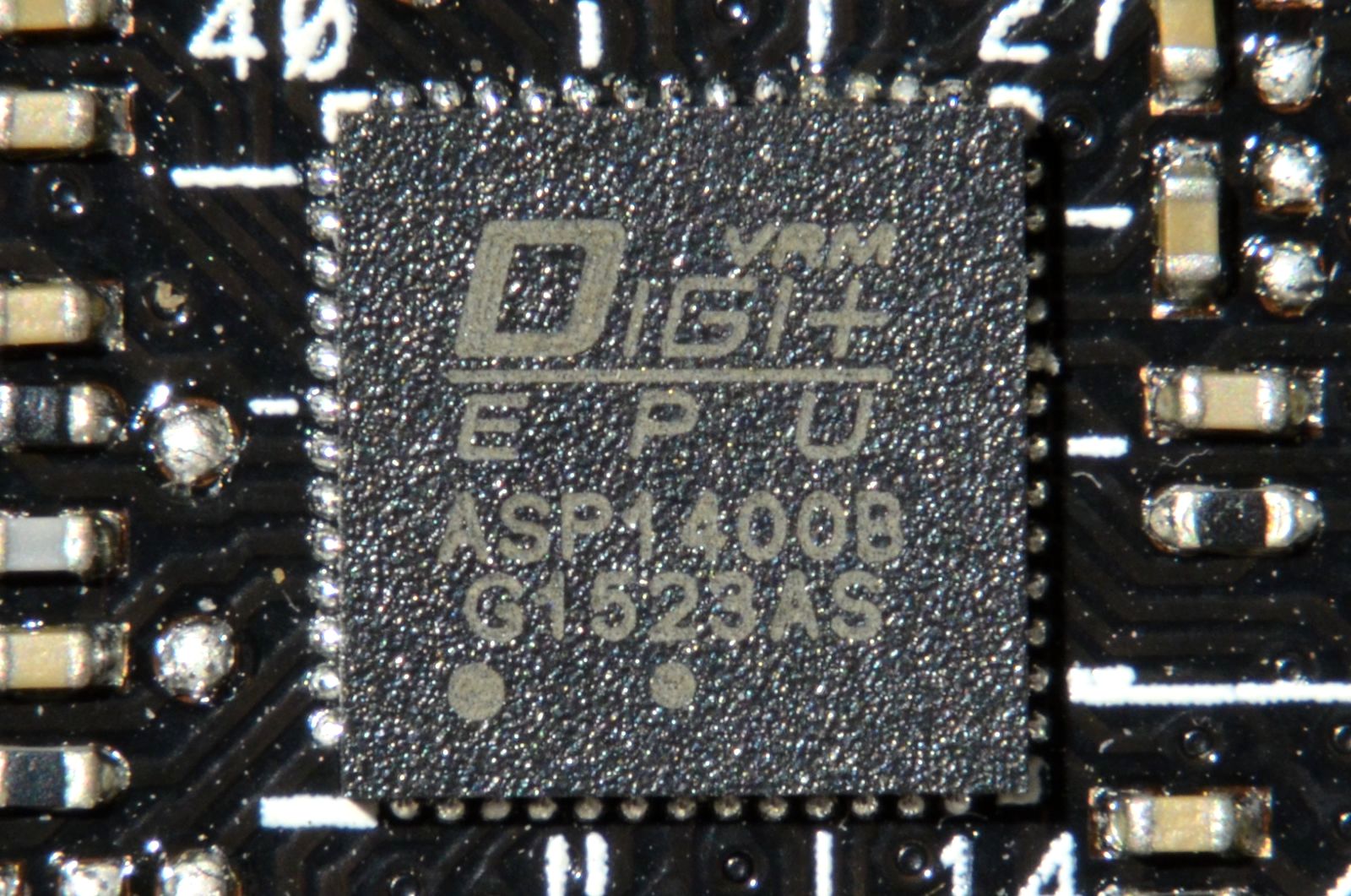

Controlul digital este asigurat de chip-urile ASP1400B şi ASP1103, iar pentru o stabilitate mai bună a fost implementat şi controller-ul TPU.
Cum era normal pentru o placă de bază din seria Pro GAMING, interfaţa audio a beneficiat de o atenţie deosebită şi este izolată de restul PCB-ului pentru a reduce interferenţele şi este promovată sub sigla SupremeFX. În plus, codecul audio Realtek ALC1150 este ecrana şi este acompaniat de condensatori Nichicon, plus amplificator Texas Instruments pentru căşti.
De interfaţa HDMI se ocupă un controller Asmedia ASM1442K, iar pentru porturile USB 3.1 a fost implementat un controller Asmedia ASM1142, în timp ce interfaţa Gigabit Ethernet este generată de Intel WGI219V.
În sfârşit, controller-ul Super I/O este un Nuvoton NCT5539D, iar pentru gestionarea ventilatoarelor sunt folosite controllere Nuvoton 3941S.
