La fel ca în cazul plăcilor de bază testate anterior, am renunţat la evaluarea performanţelor şi m-am axat pe evaluarea comportamentului plăcii de bază şi pe determinarea potenţialului de overclocking disponibil. Pentru aceasta, am folosit următoarele componente:
– Procesor Intel Core i7-6700K;
– Placă video Sapphire VAPOR-X R9 280X 3GB GDDR5 TRI-X OC WITH BOOST;
– Memorie RAM DDR4 Kingston HyperX Predator 2x8GB 2400MHz 16-16-16-39;
– Cooler Noctua NH-D15S echipat cu 2 ventilatoare Noctua NF-A15 PWM;
– Harddisk Seagate ST3500418AS;
– Sursă de alimentare Antec Signature de 850W.
Temperatura ambientală a fost menţinută la 24°C pe toată durata testării, iar tehnologiile de Power Management au fost active şi turaţia ventilatorului a fost reglată dinamic, folosind profilul Silent din BIOS. Singura excepţie a fost etapa de determinare a potenţialului de overclocking, când au fost dezactivate, dar doar pentru a fi reactivate după obţinerea frecvenţei maxime posibile în condiţii de stabilitate.
La setările implicite, procesorul funcţionează la o frecvenţă de 800MHz în Idle, conform specificaţiilor. În sarcină, urcă la 4.2GHz, dar numai în cazul rulării unui singur fir de execuţie, căci în celelalte situaţii nu trece de 4.0GHz.

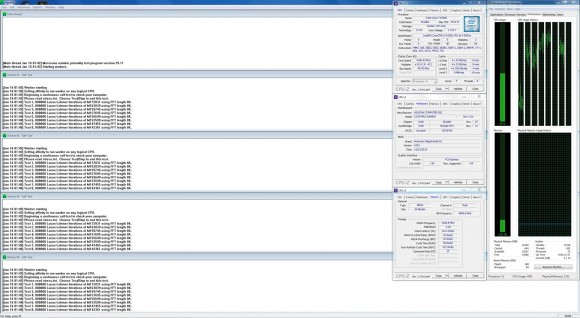

Odată activată funcţia „Sync All Cores”, procesorul urcă la 4.2GHz chiar şi atunci când sunt rulate 8 fire de execuţie, iar în Idle îşi păstrează frecvenţa de 800MHz.

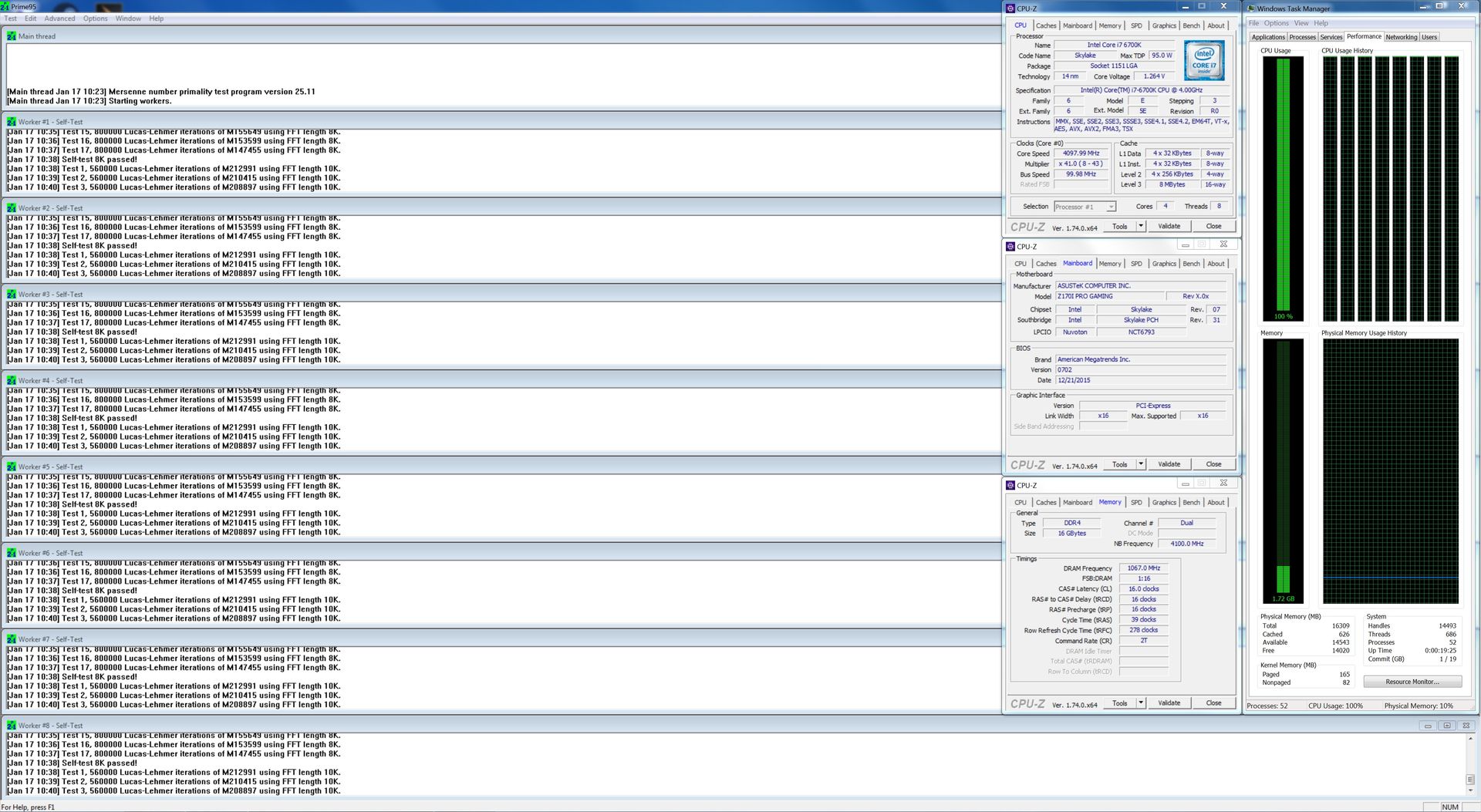

Există şi funcţii de overclocking automat – TPU şi EZ Tuning Wizard. TPU are 2 stagii, cu TPU I oprindu-se la 4.3GHz pentru 1 fir de execuţie, 4.2GHz pentru 2 sau 4 fire de execuţie şi 4.1GHz pentru 8 fire de execuţie. În Idle, este menţinută frecvenţa de 800MHz.

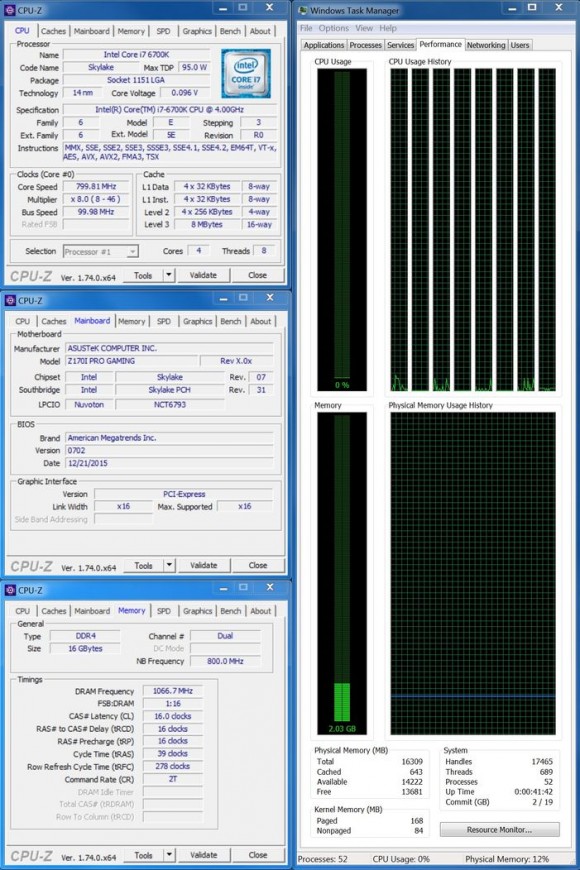

Cel de-al doilea stagiu – TPU II – urcă frecvenţa la 4.6GHz, indiferent de numărul de fire de execuţie rulate. În Idle, se aplică tot cei 800MHz.

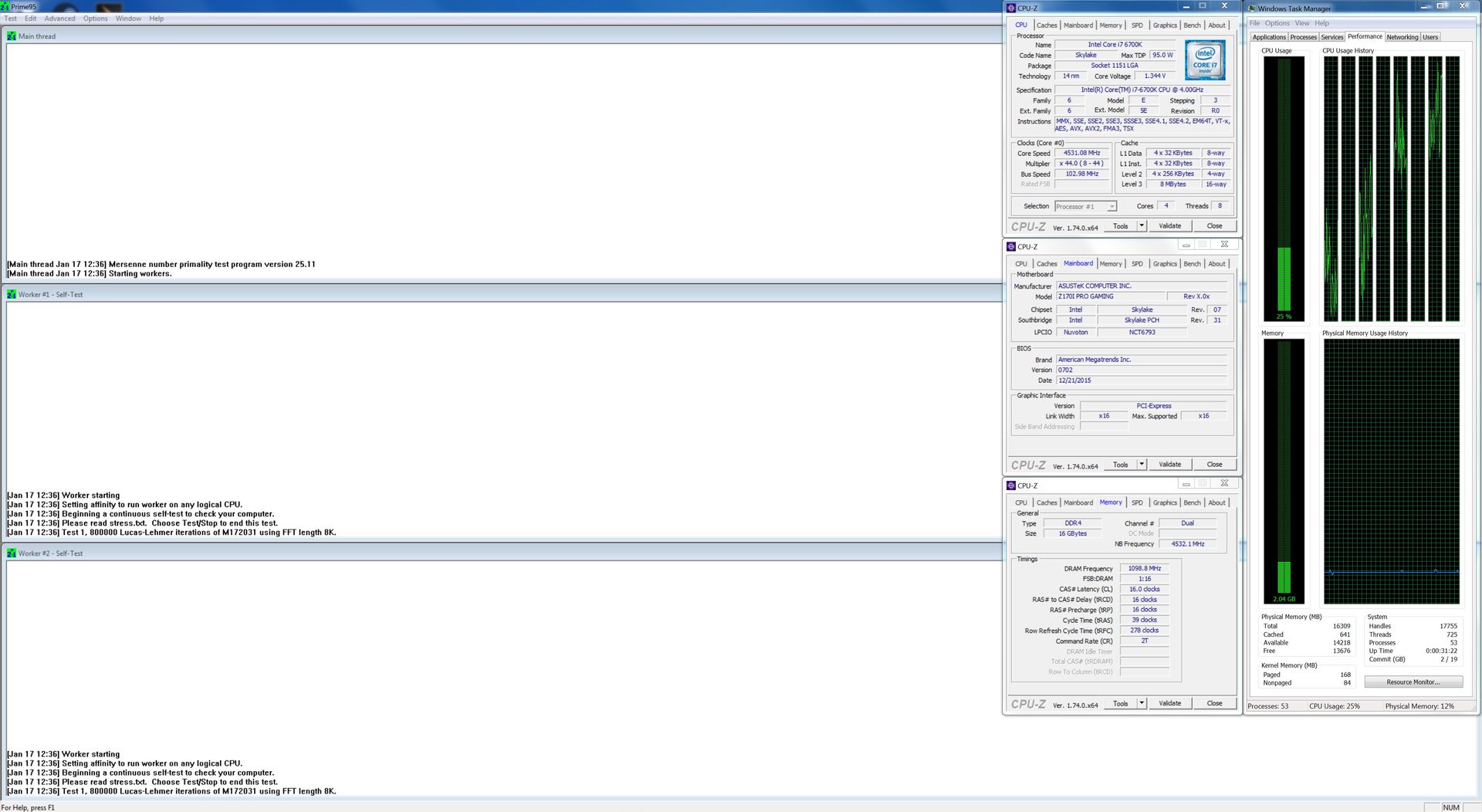

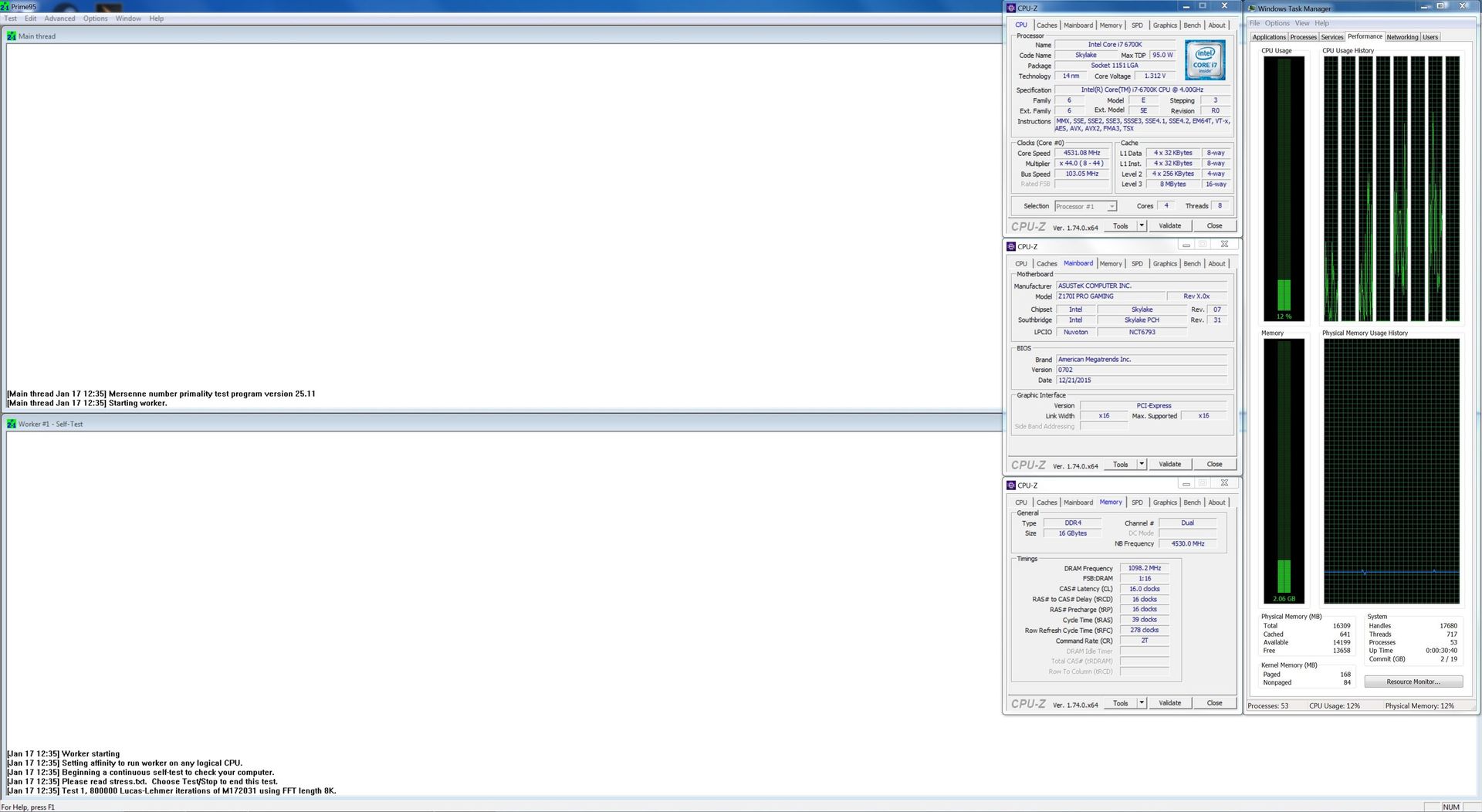

Din păcate, atât TPU I, cât şi TPU II folosesc frecvenţa de 2133MHz pentru memoria RAM şi ignoră capabilităţile acestei componente din sistem. Din păcate, nici EZ Tuning Wizard nu exploatează acest potenţial şi foloseşte o frecvenţă de 2197MHz pentru memorie, rezultată din setarea unui bus la 103MHz. În paralel, multiplicatorul pentru procesor este setat la 44x, de unde rezultă o frecvenţă de 4.53GHz. Iar frecvenţa în Idle creşte la 824MHz mulţumită majorării cu 3% a frecvenţei de bus.

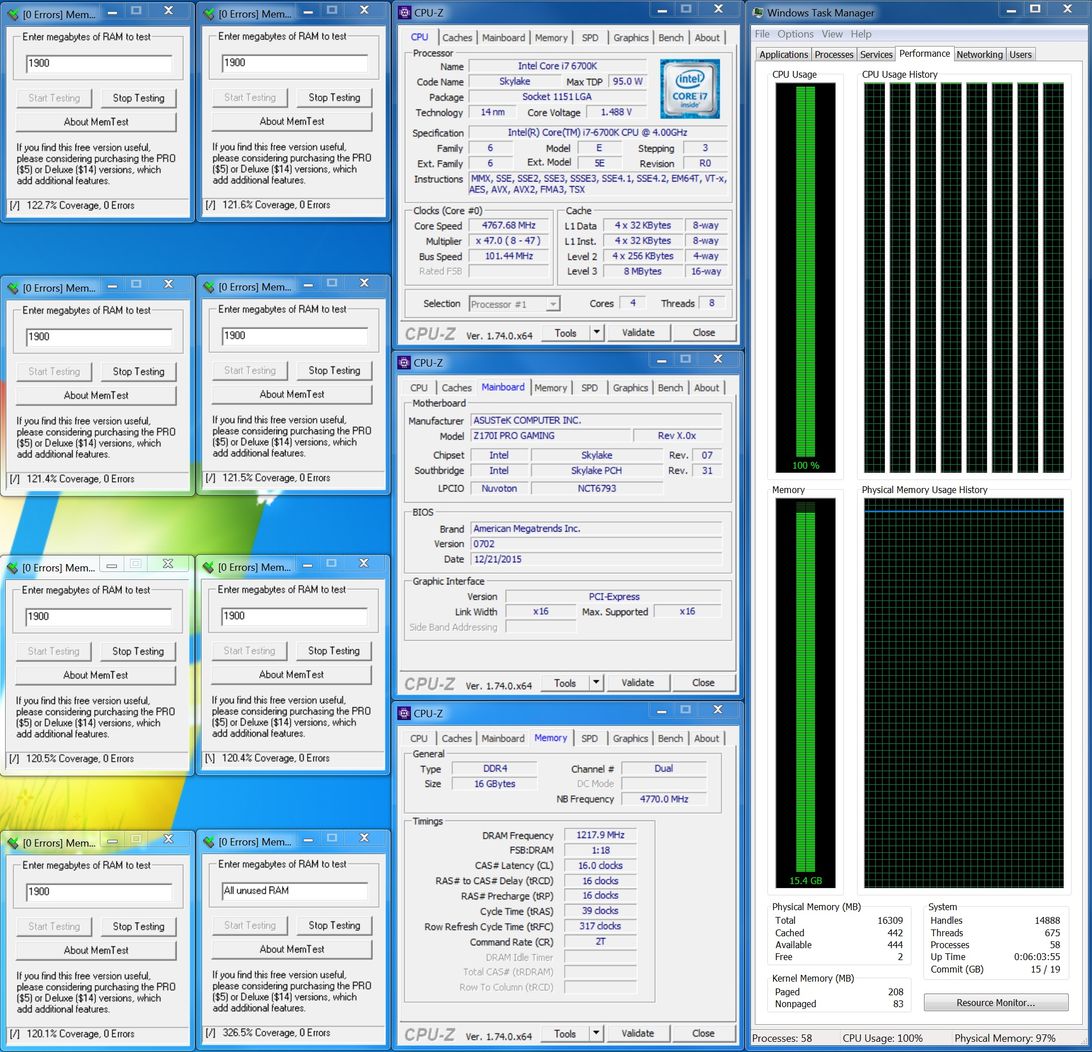

Dar prin overclocking manual se poate stoarce mai mult de atât, procesorul urcând la 4.77GHz prin aplicarea unui multiplicator 47x la bus-ul de 101.5MHz. De asemenea, şi multiplicatorul pentru cache poate fi fixat stabil la acelaşi nivel.
Pentru asta, a fost necesară stabilirea din BIOS a unei tensiuni de alimentare de 1.45V în modul Manual sau de +0.3V în modul Offset. Eu am preferat modul Offset mulţumită reducerii consumului în Idle.
