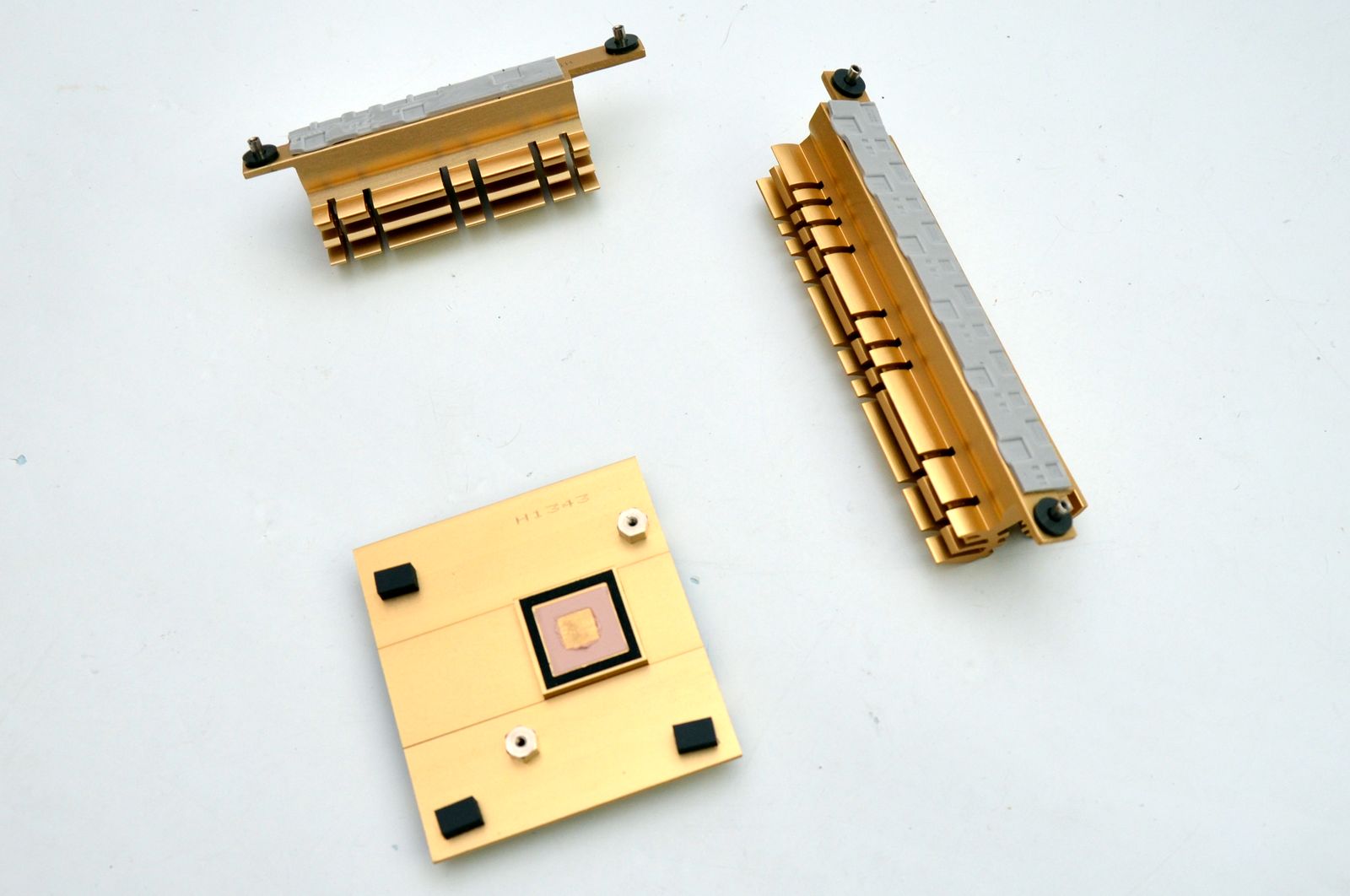

Soluţia de răcire utilizată de ASUS pentru Z87-EXPERT este ceva mai simplă decât m-aş fi aşteptat, în sensul că nu sunt utilizate heatpipe-uri. Aceasta este alcătuită din 2 heatsink-uri pentru VRM şi un al treilea heatsink pentru chipset. De asemenea, VRM-ul este prevăzut şi cu heatspreadere pe partea din spate a PCB-ului. Vestea bună este că toate elementele sunt fixate cu şuruburi.

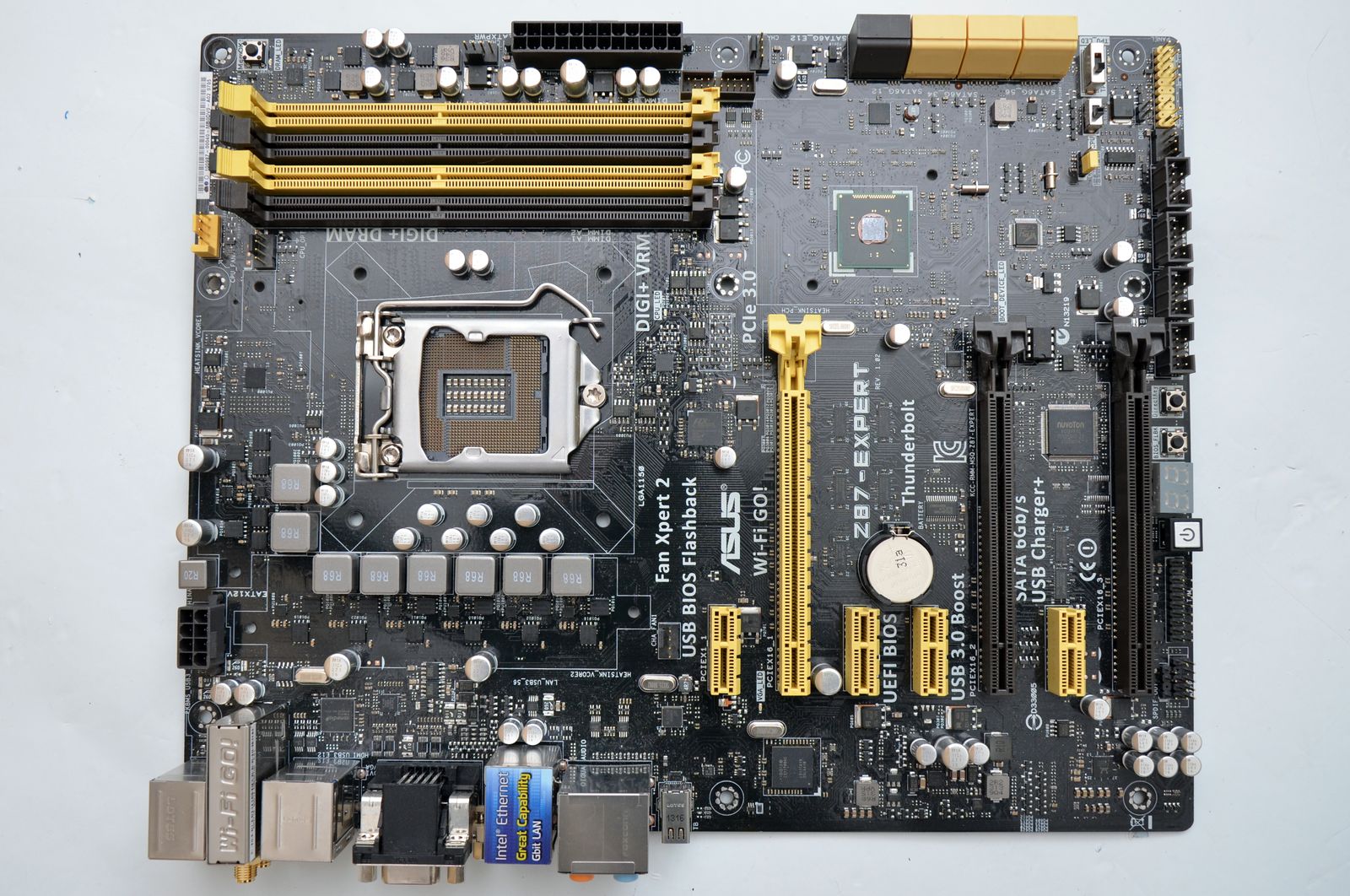

După înlăturarea elementelor utilizate pentru răcire, se poate trece la o analiză mai atentă a PCB-ului, care conţine componente şi pe partea din spate, în ciuda faptului că design-ul este unui surprinzător de aerisit.
VRM-ul Digi+ este alcătuit din 8 stagii pentru procesor plus altele 2 pentru modulele de memorie RAM.

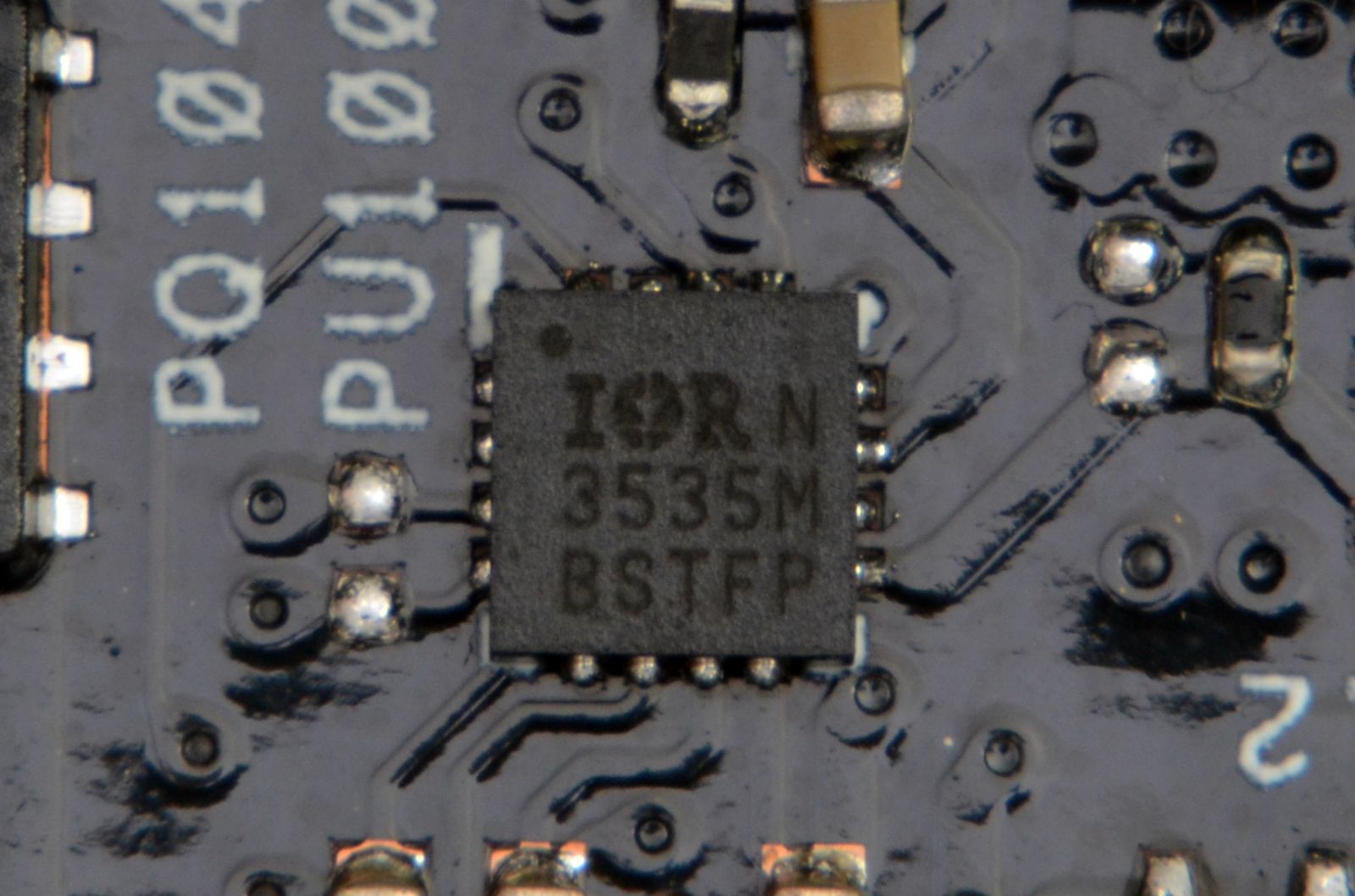

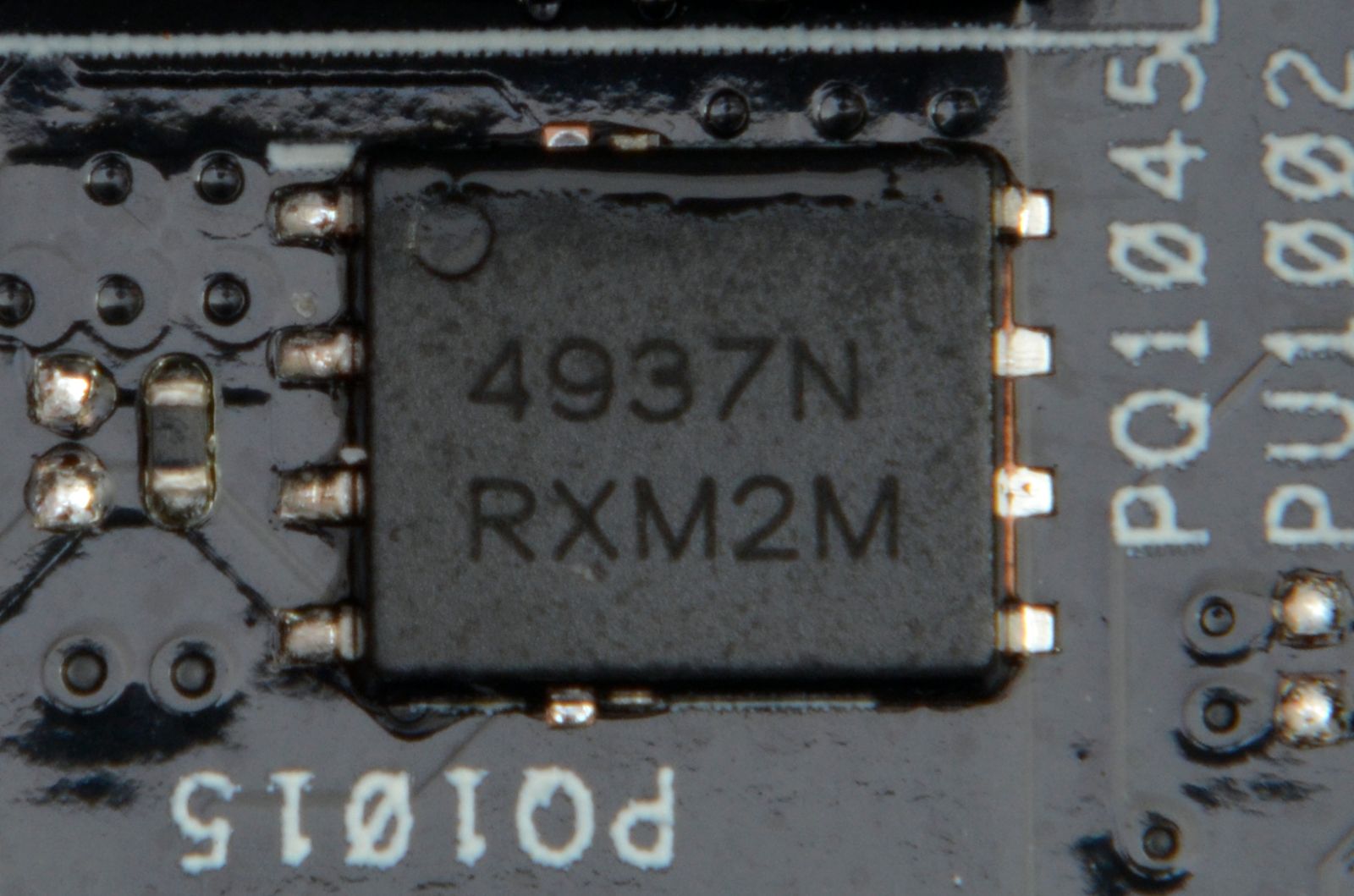

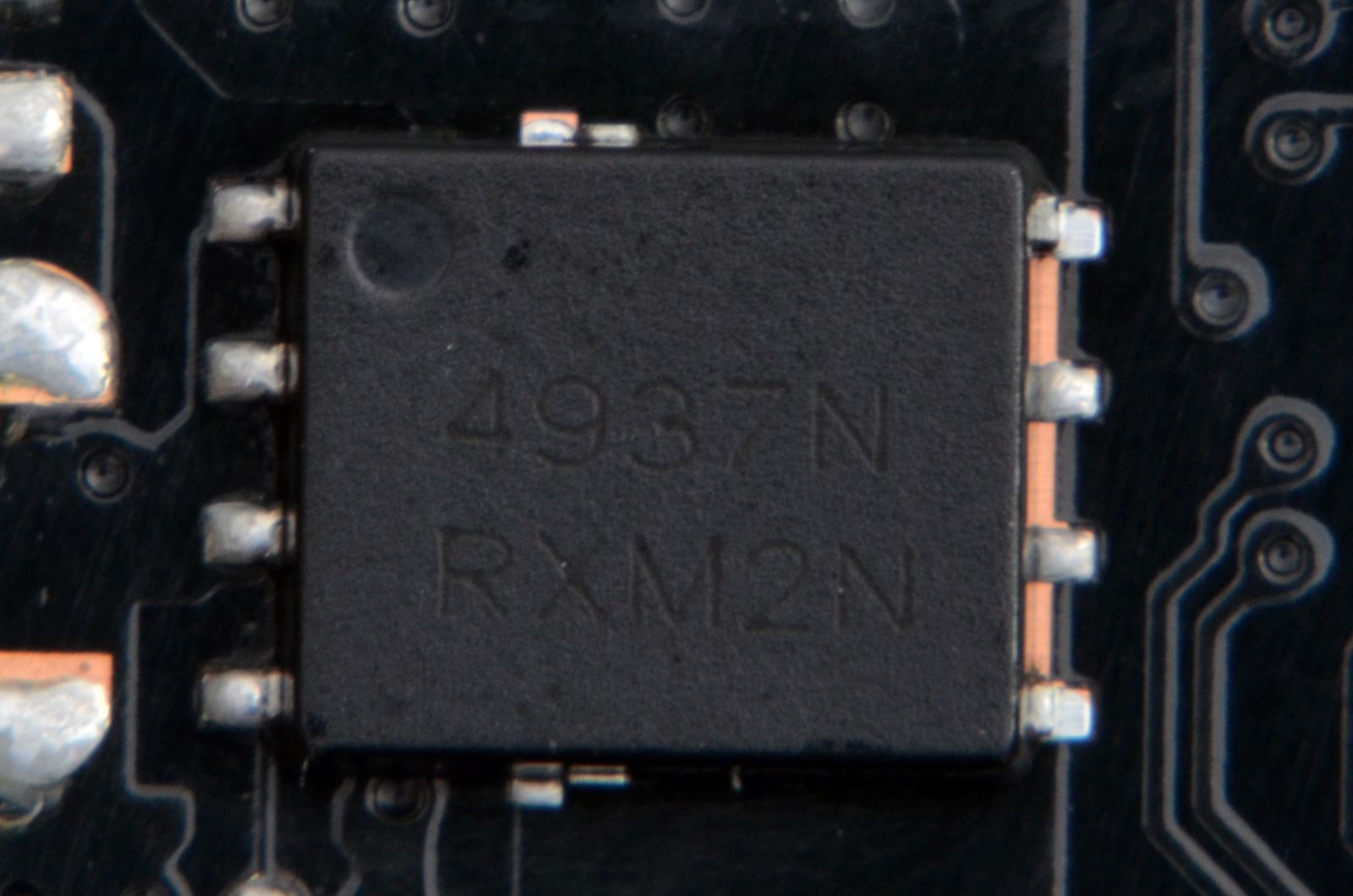

În cazul procesorului, fiecare stagiu utilizează câte 2 tranzistori MOSFET NTMFS4937N şi unul NTMFS4955N produşi de ON Semiconductor, plus câte 1 driver IT3535 creat de International Rectifier.

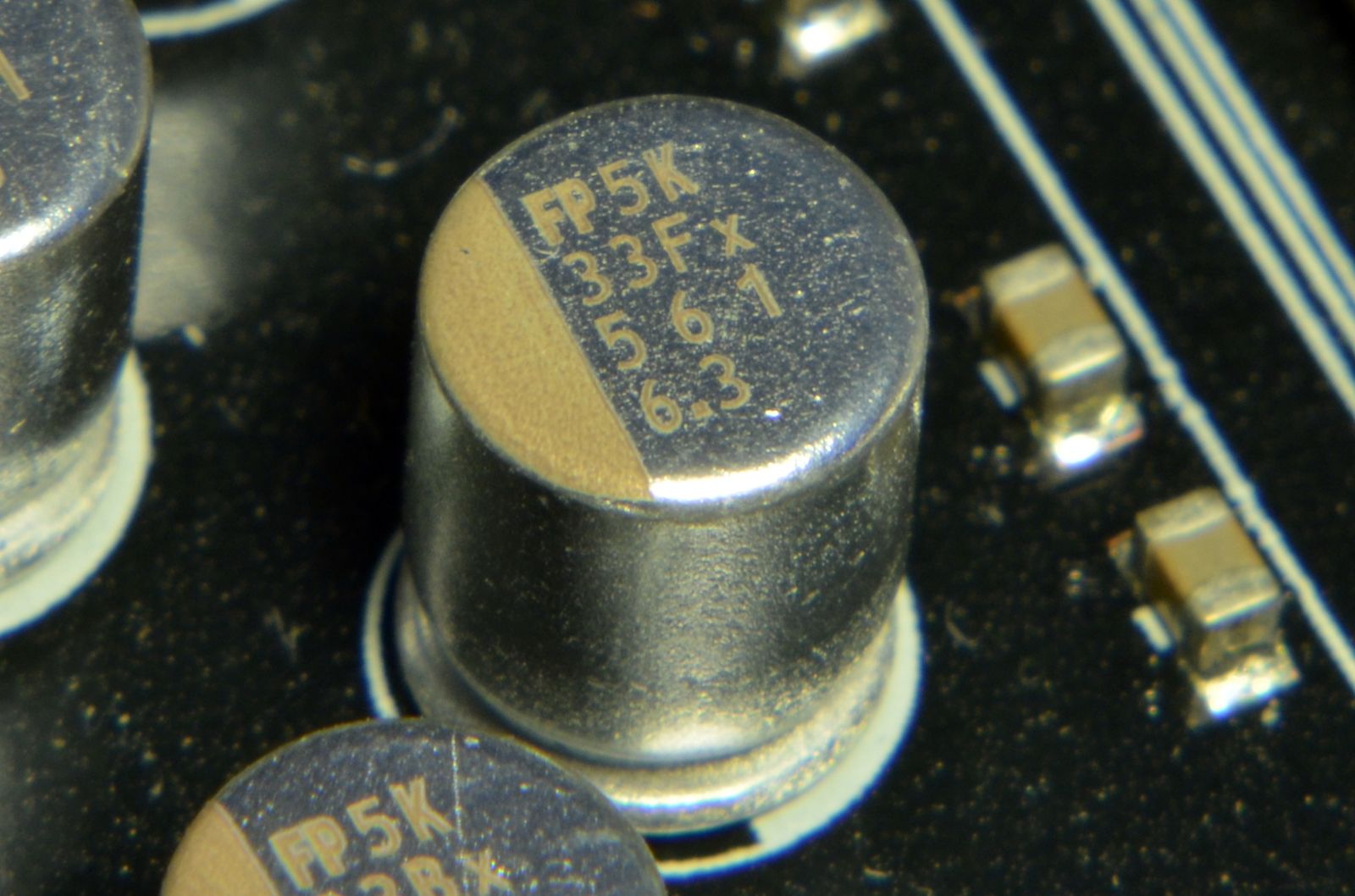

Bobinele sunt produse de TRIO Technology, iar condensatorii sunt solizi.

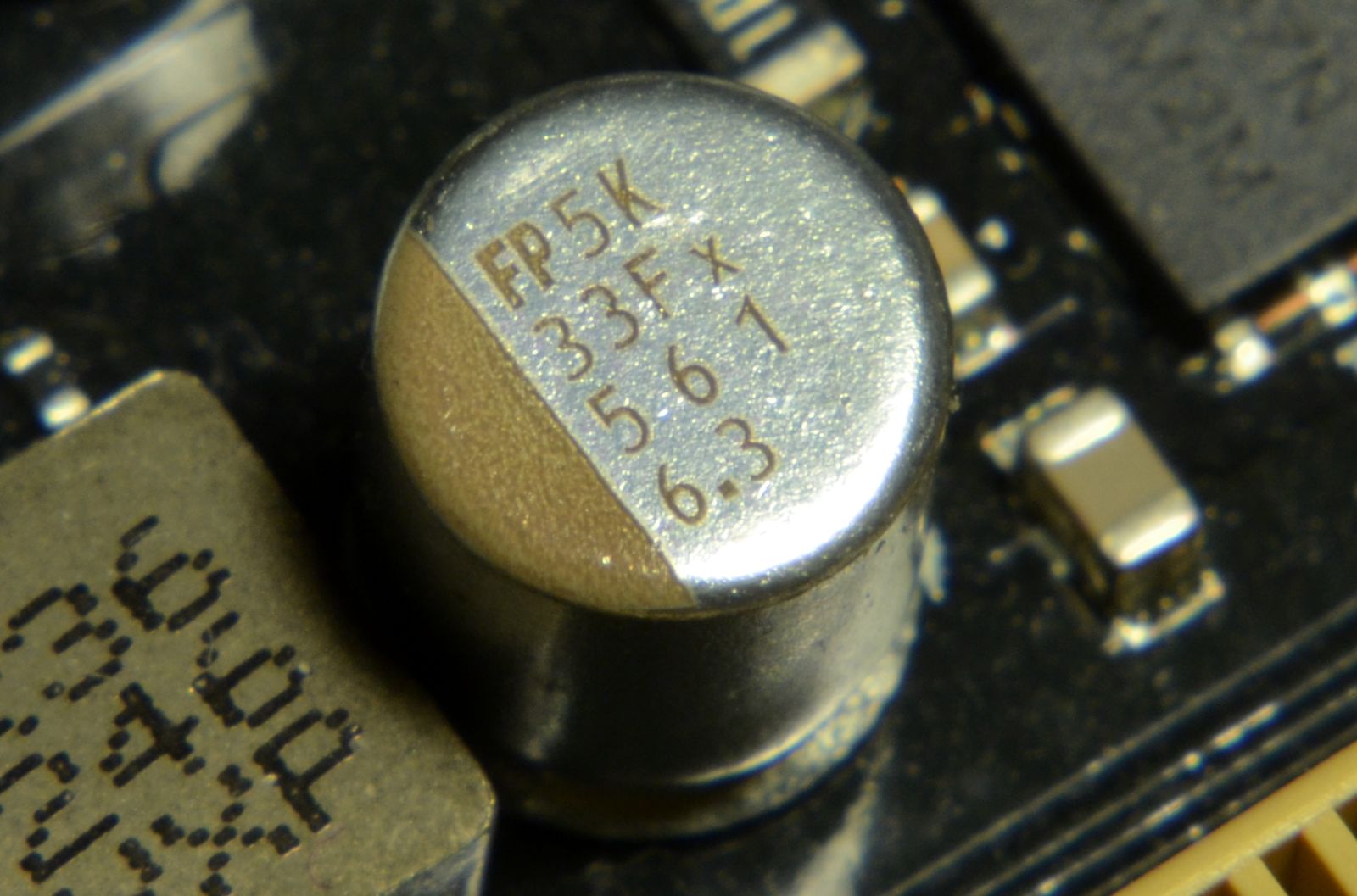

Cele 2 stagii ale VRM-ului pentru modulele de memorie RAM folosesc aceiaşi tranzistori MOSFET NTMFS4937N şi NTMFS4955N şi aceiaşi condensatori solizi, dar bobinele sunt unele ceva mai accesibile.

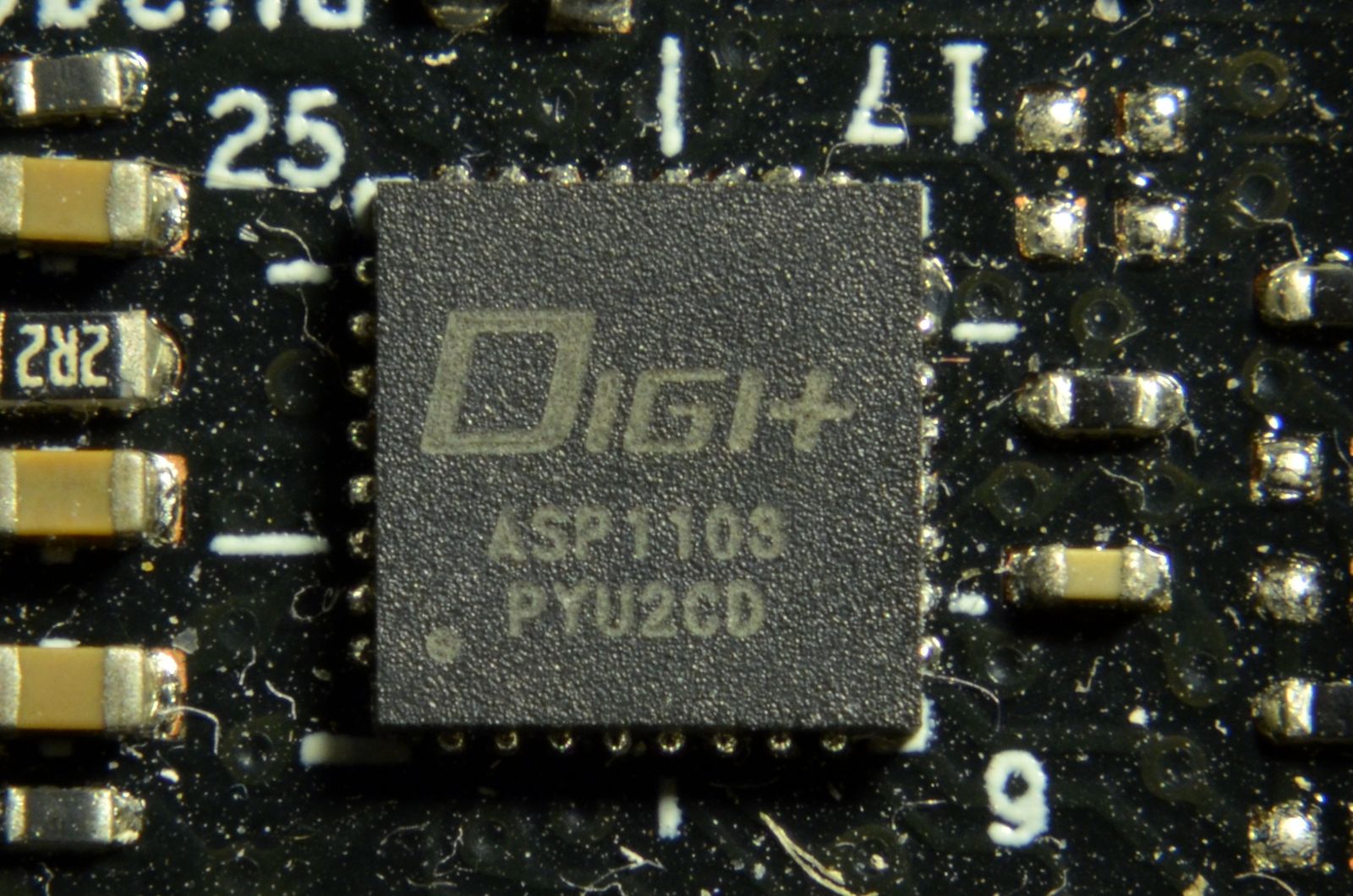

Ca de obicei, controller-ul VRM-ului este marcat Digi+ EPU (ASP1231) şi este acompaniat de un controller Digi+ ASP1108 şi de un controller TPU.

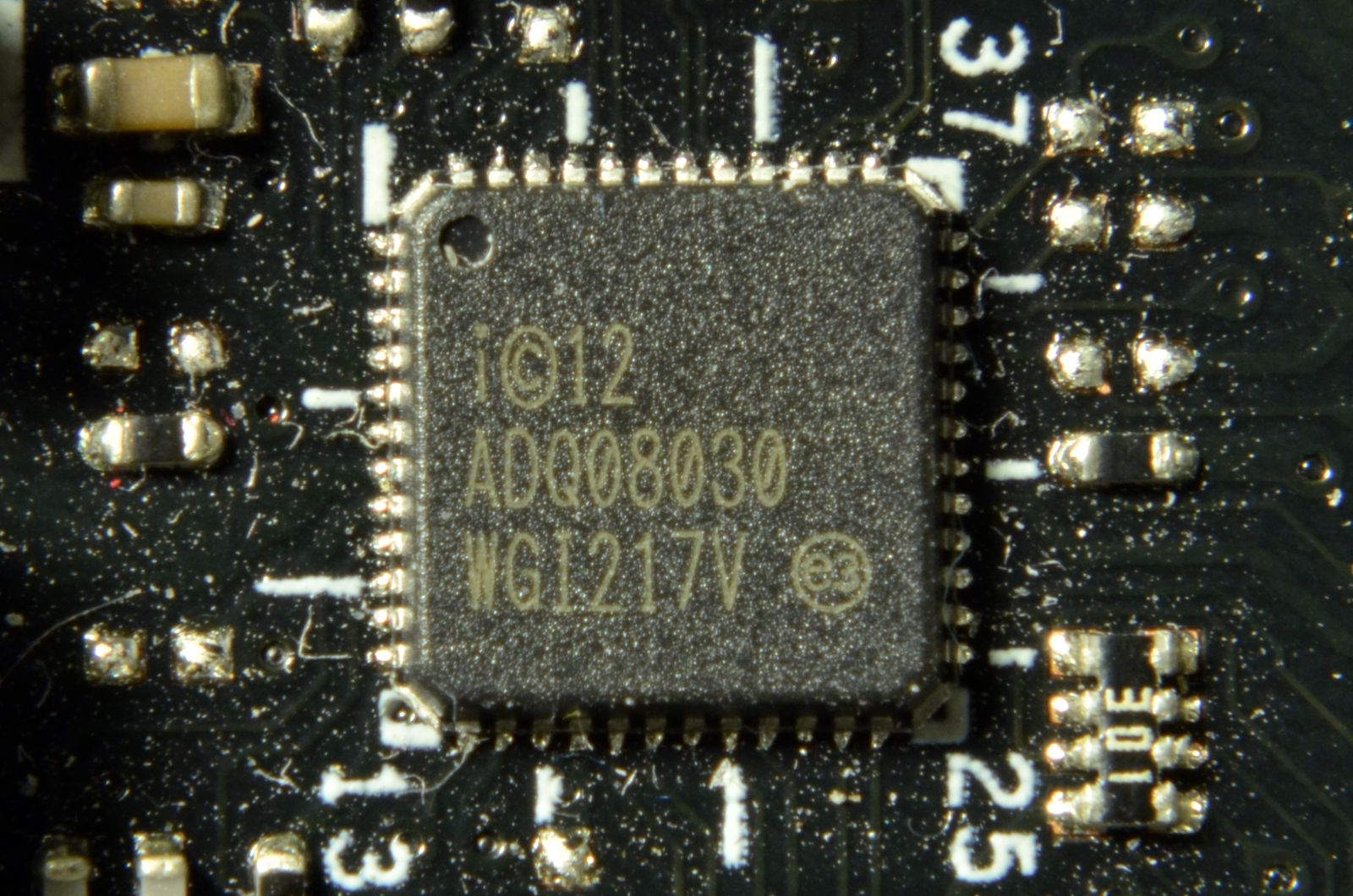

Codecul audio este noul şi deja banalul Realtek ALC1150, iar interfaţa Gigabit Ethernet este obţinută cu ajutorul unui controller Intel WGI217V.
Conectorul HDMI este disponibil mulţumită unui controller PS8201A produs de Parade Technologies, iar 2 dintre porturile SATA 6.0Gbps sunt generate de un controller Asmedia ASM1061. Nici porturile USB 3.0 nu sunt obţinute toate mulţumită chipset-ului, 2 dintre ele fiind disponibile mulţumită unui controller Asmerdia ASM1074.
De interfaţa Thunderbolt este responsabil un controller Intel DSL4410, iar controller-ul Super I/O este Nuvoton NCT6791D.

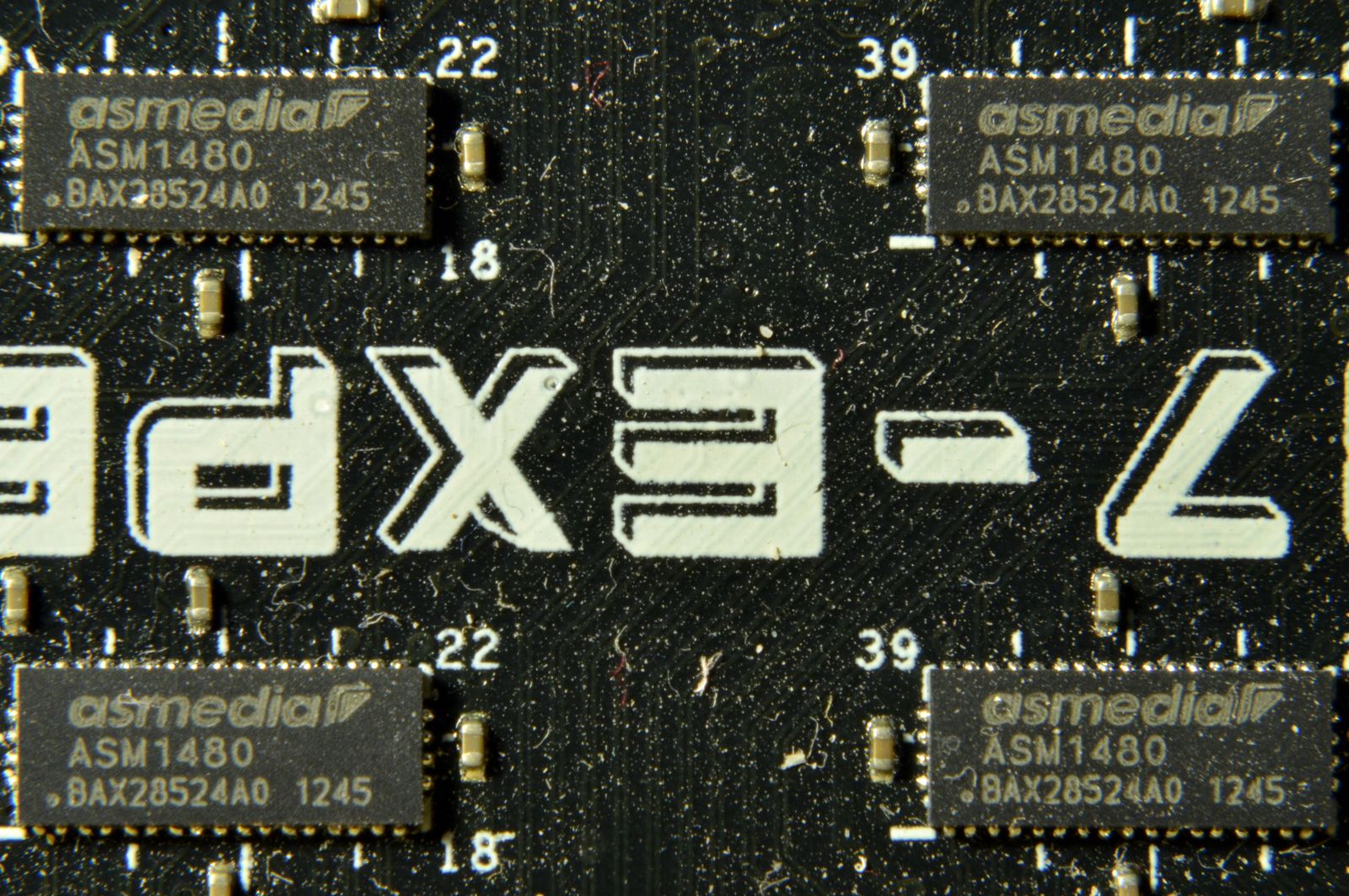

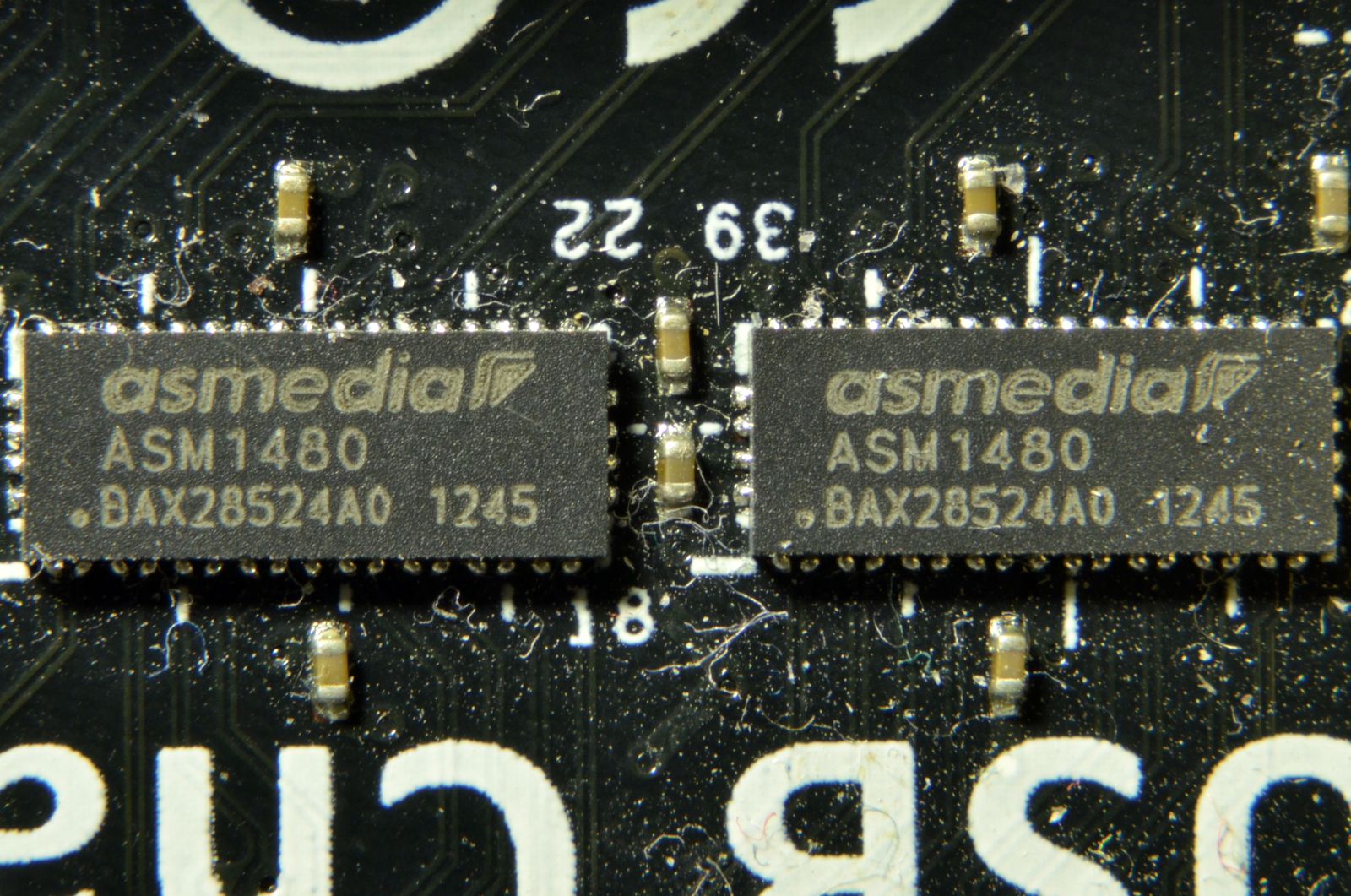

Funcţionarea corectă a slot-urilor PCI-Express este asigurată de o serie de switch-uri dedicate: PEX8605 produs de PLX Technology, ASM 1440 şi ASM1480 produse de Asmedia.
În sfârşit, tot pentru slot-urile PCI-Express, este implementat şi un buffer 9DB433AGLF produs de Integrated Device Technology.
