La fel ca în cazul plăcilor de bază testate anterior, am renunţat la evaluarea performanţelor. Performanţele procesoarelor Intel Haswell sunt deja bine cunoscute, deci astfel de măsurători ar fi fost redundante. De aceea, m-am axat pe evaluarea comportamentului plăcii de bază şi pe determinarea potenţialului de overclocking disponibil. Am folosit componentele obişnuite pentru evaluarea plăcilor de bază LGA 1150, adică:
– Procesor Intel Core i7-4770K;
– Placă video ASUS HD7970-DC2T-3GD5;
– Memorie RAM GeIL Evo Two 2x4GB 2400MHz 10-11-11-30 1T;
– Cooler Noctua NH-U12S dotat cu 1 ventilator Scythe Slip Stream PWM Adjustable;
– Harddisk Seagate ST3500418AS.
Atrag din nou a atenţia că am utilizat un exemplar Core i7-4770K retail, pe care îl vom folosi ceva vreme de acum înainte. Drept urmare, ar putea exista diferenţe majore la overclocking, mai ales că s-a speculat că versiunile Retail ale procesoarelor Intel Haswell nu ar fi la fel de eficiente precum cele trimise spre testare la data lansării.

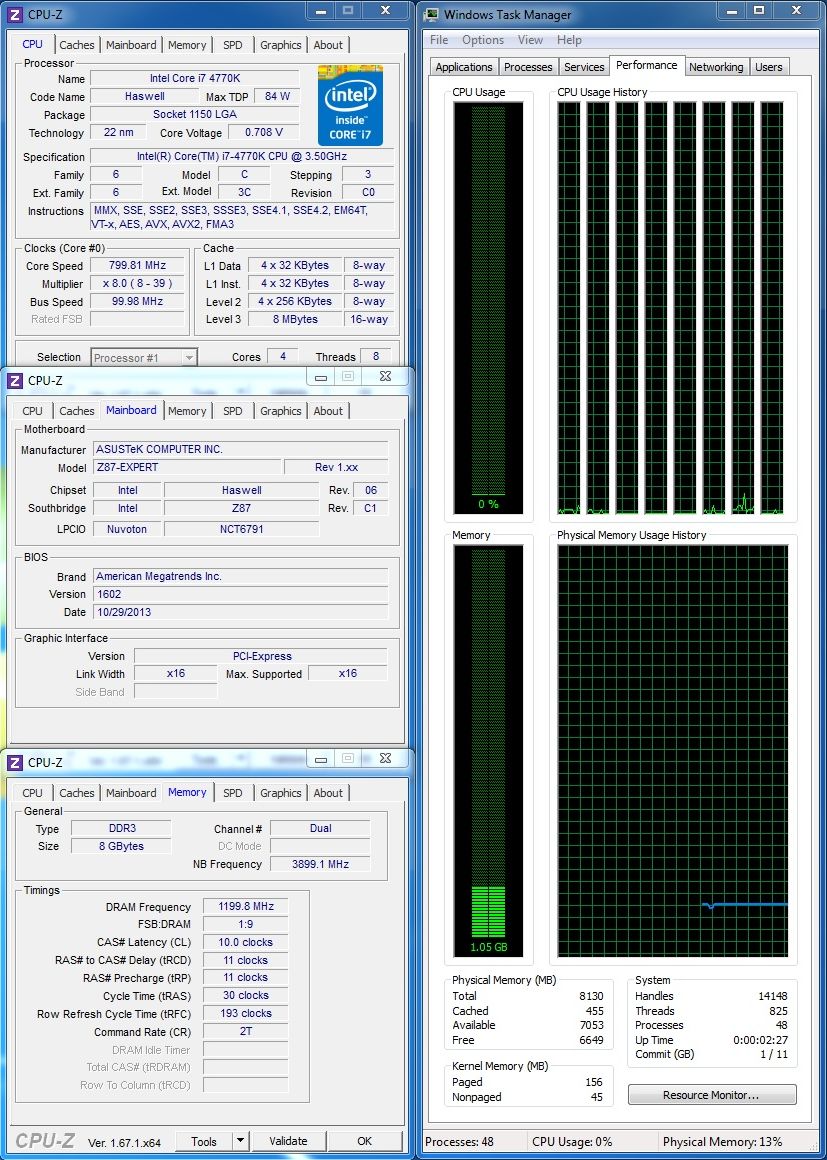

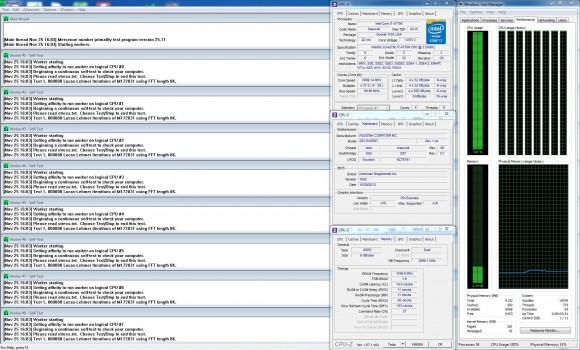

La setările implicite, totul funcţionează în parametri normali: 800MHz pentru nucleele x86 în Idle şi 3.7GHz în sarcină dacă sunt solicitate toate 4.
Prin utilizarea activarea opţiunilor Multicore Enhancement şi sincronizarea frecvenţei pentru toate nucleele, procesorul rulează în sarcină la 3.9GHz, menţinându-şi frecvenţa de 800MHz în Idle.
Pentru amatorii de overclocking fără cunoştinţe despre acest procedeu, ASUS oferă în BIOS o opţiune de overclocking automat intitulată OC Tuner ce dispune de 2 moduri de funcţionare: Ratio First şi BCLK First. În prima situaţie, se obţine o frecvenţă de 4.1GHz, prin mărirea multiplicatorului la 41x, iar în cea de-a doua situaţie se obţin 4.3GHz prin mărirea frecvenţei de bus la 125MHz şi reducerea multiplicatorului la 34x. Diferenţele de voltaj dintre cele 2 moduri sunt neglijabile. Aceleaşi setări sunt obţinute şi prin folosirea selectorului TPU amplasat pe PCB-ul plăcii.
În sfârşit, am testat şi potenţialul de overclocking şi am obţinut o frecvenţă maximă stabilă de 4.66GHz, obţinută prin folosirea unui multiplicator 46x pentru bus-ul de 101.3MHz. Pentru stabilitate, a fost necesară aplicarea unei tensiuni de alimentare de 1.35V în BIOS. Pentru nu ajunge la Throttling, am fost nevoit să mă opresc cu frecvenţa pentru cache la 4457MHz, aplicând o tensiune de alimentare de 1.35V.
Pentru a verifica stabilitatea memoriei cache, am rulat aplicaţia MemTest.
