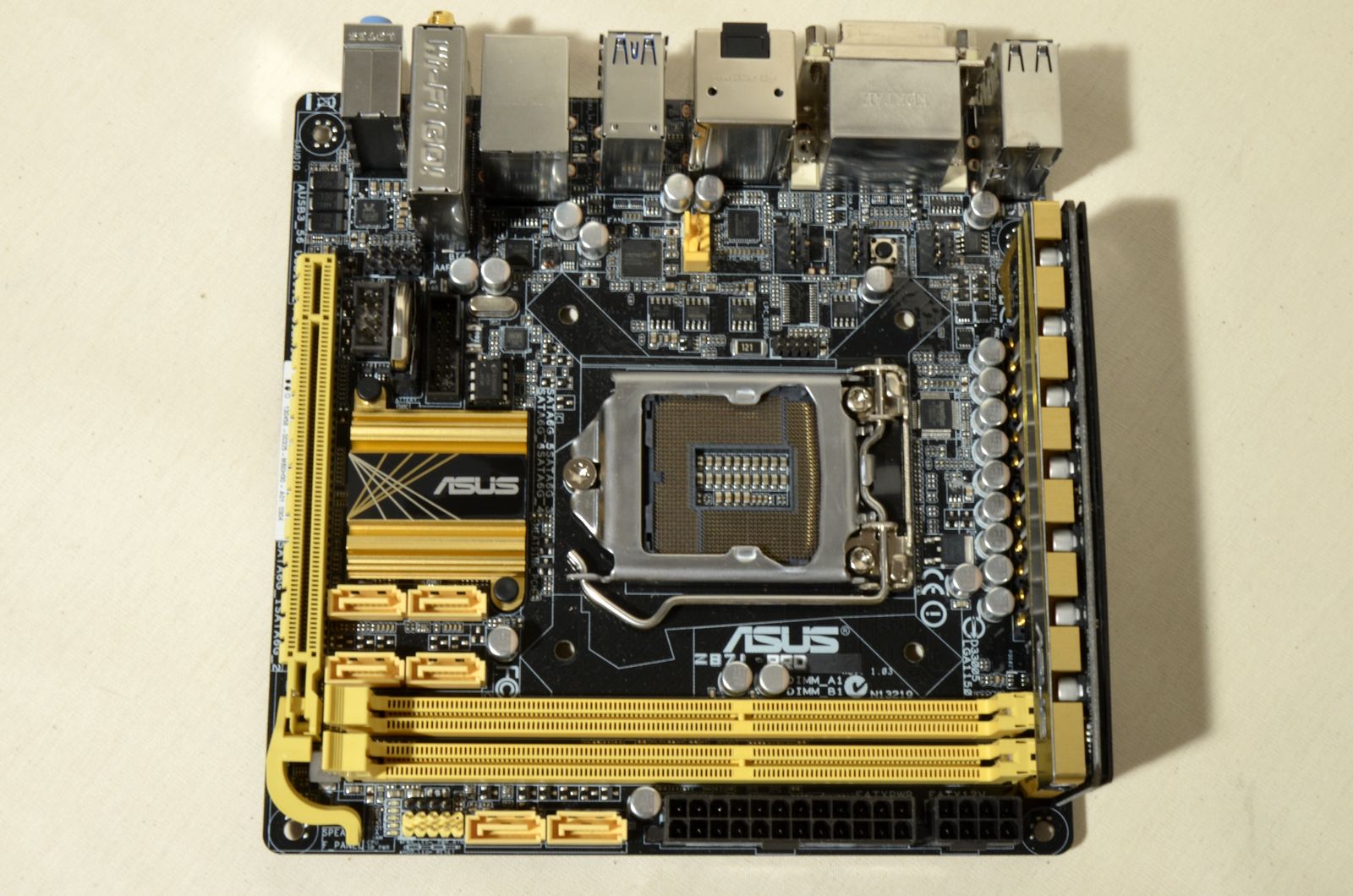

Ca layout, ASUS Z87I-PRO seamănă destul de mult cu MAXIMUS VI IMPACT, folosind un VRM dispus pe un alt PCB, perpendicular pe cel principal. Este adoptată însă schema coloristică negru-auriu, specifică segmentului de piaţă din care face parte.

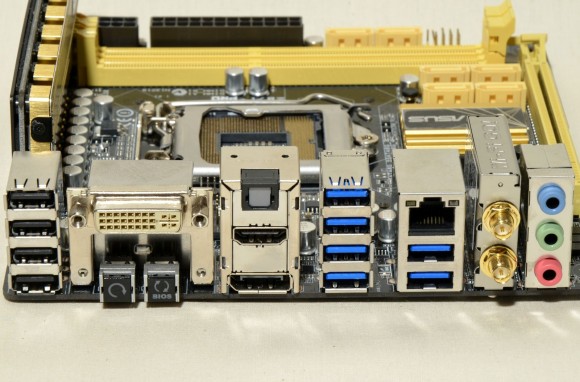

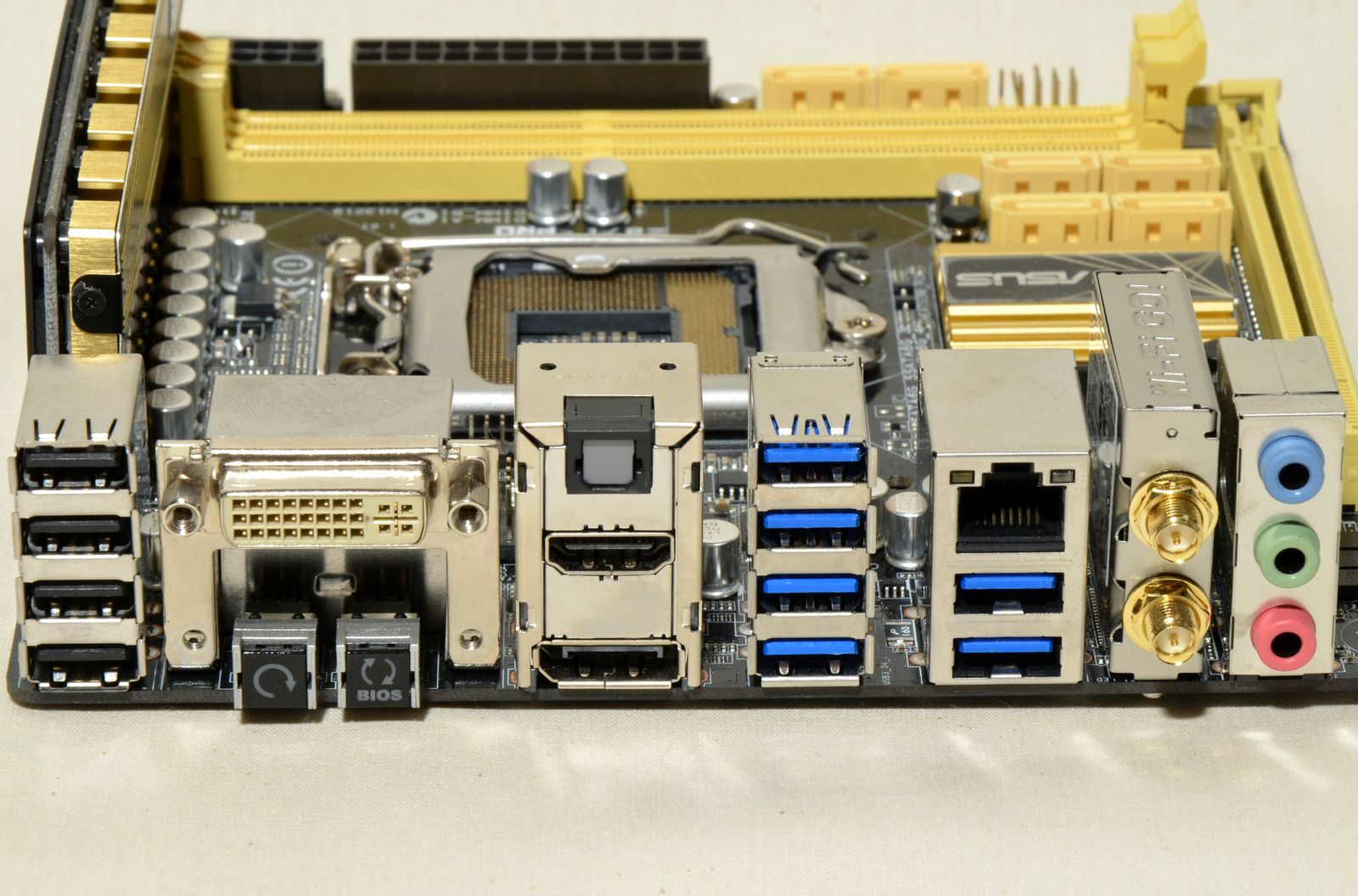

Back panel-ul se întinde pe toată lungimea plăcii şi conţine 4 porturi USB 2.0, 6 porturi USB 3.0, 3 conectori audio analogici stereo şi unul digital optic, 1 conector RJ-45, porturi video DVI-I, HDMI şi DisplayPort, conectorii pentru antena Wi-Fi şi butoane pentru ştergerea setărilor efectuate în BIOS şi pentru funcţia BIOS Flashback.

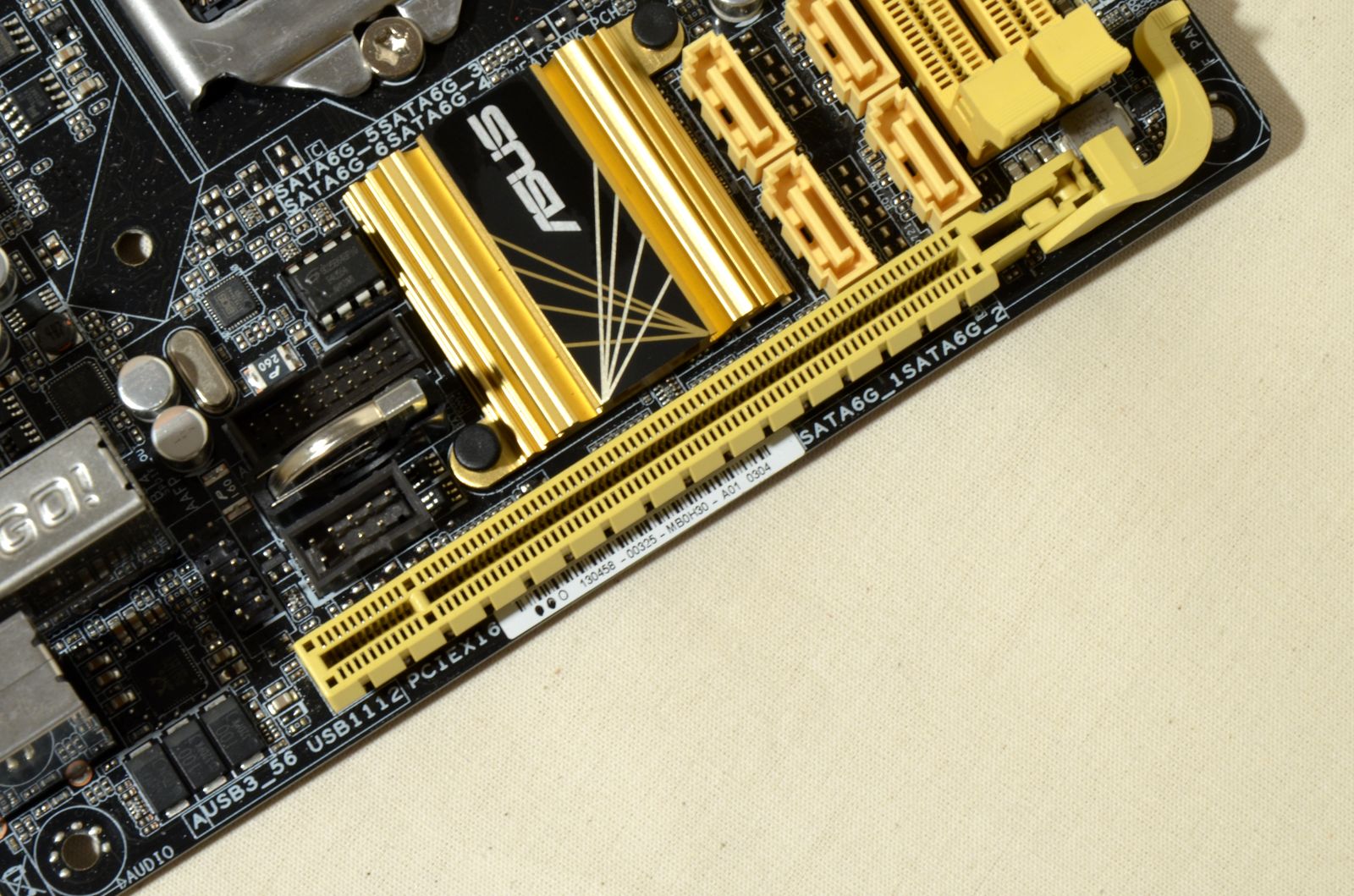

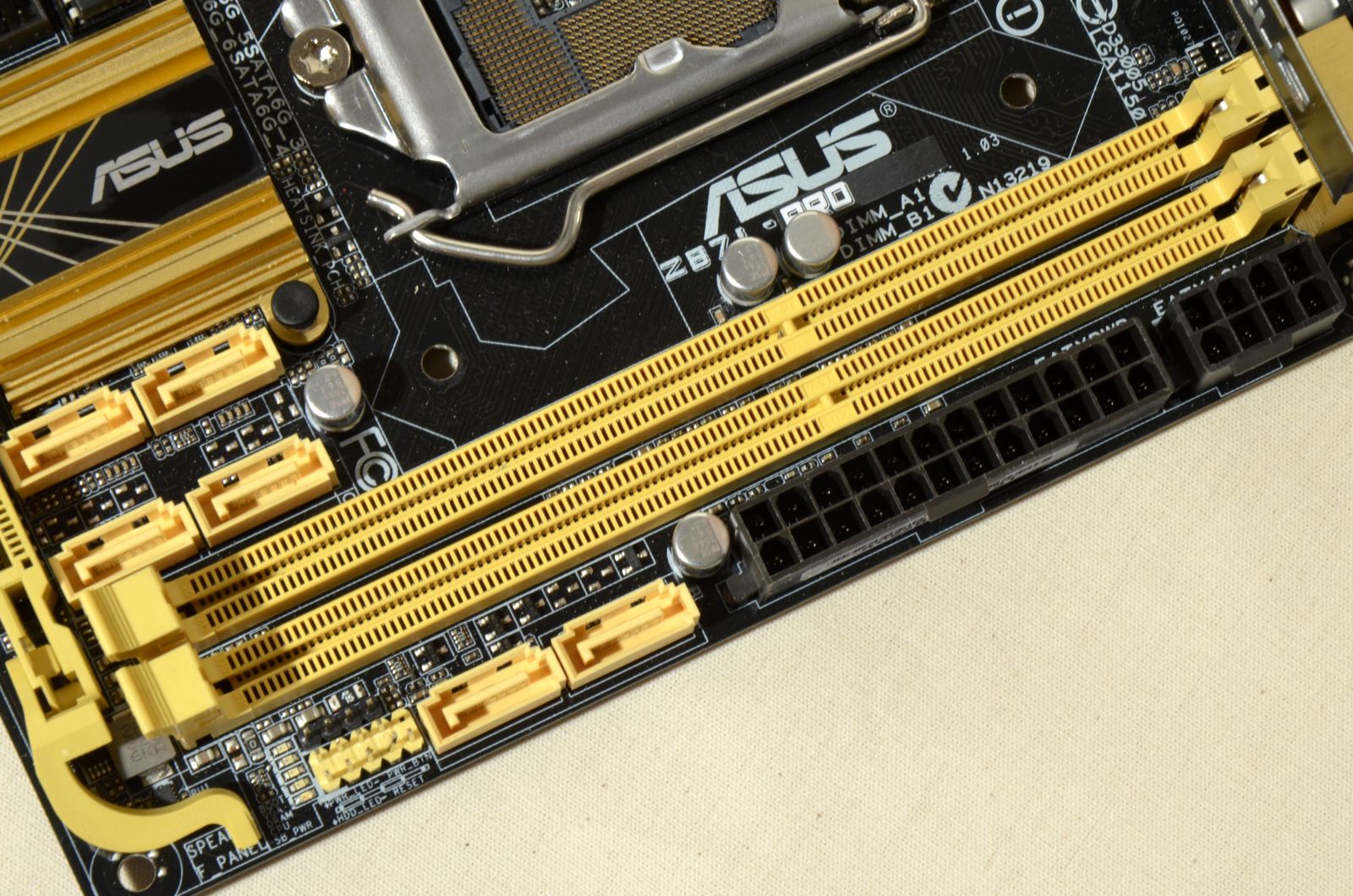

Conectivitatea este completată de un header USB 2.0 şi altul USB 3.0, amplasate în partea de jos a PCB-ului. Sunt prezente 6 porturi SATA 6.0Gbps şi un singur slot PCI-Express x16, iar cele 2 bancuri de memorie RAM DDR3 pot adăposti cel mult 16GB cu o frecvenţă de până la 3000MHz. De asemenea, este prezent şi un buton MemOK amplasat în vecinătatea back panel-ului.
BIOS-ul este cel pe care deja îl cunoaşteţi, de tip EFI şi oferă ceva mai multe facilităţi decât probabil vă aşteptaţi.
