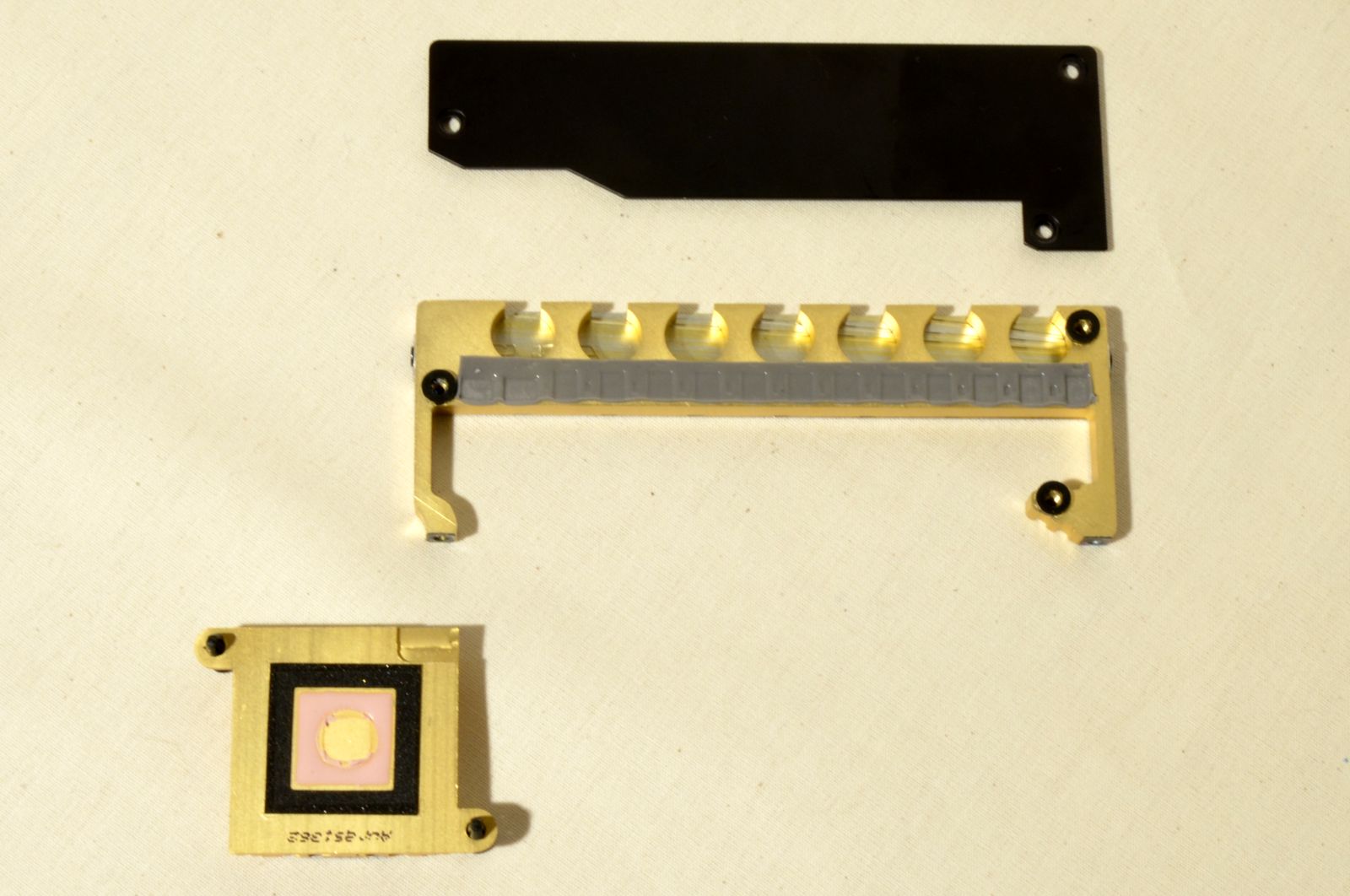

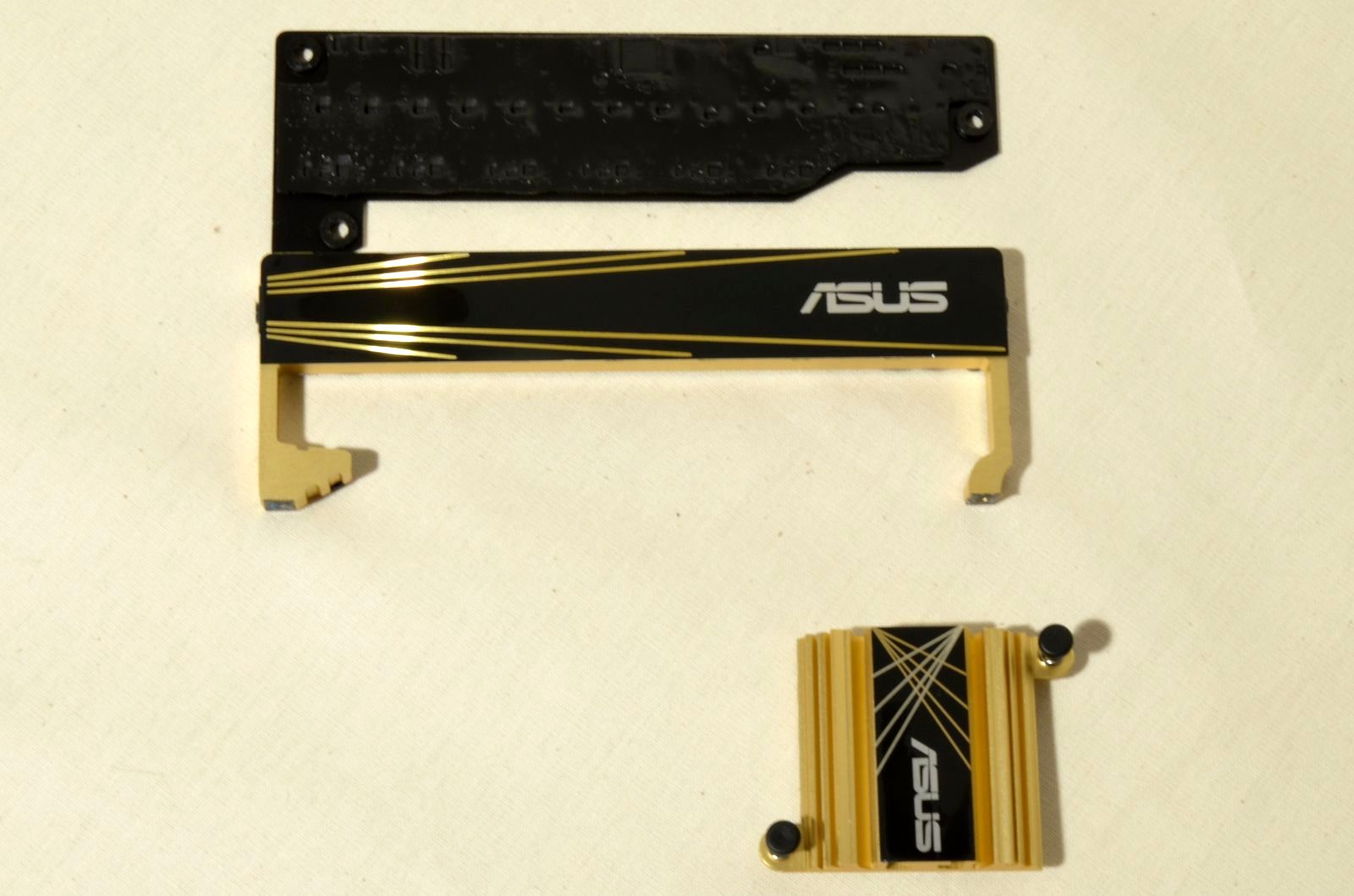

La fel ca în cazul lui MAXIMUS VI IMPACT, soluţia de răcire este alcătuită dintr-un heatsink cu back plate pentru VRM şi un heatsink de dimensiuni reduse pentru chipset. Diferă doar design-ul în cazul heatsink-ului pentru VRM şi metoda de prindere pentru heatsink-ul de pe chipset, acesta fiind montat din nefericire cu push-pins.

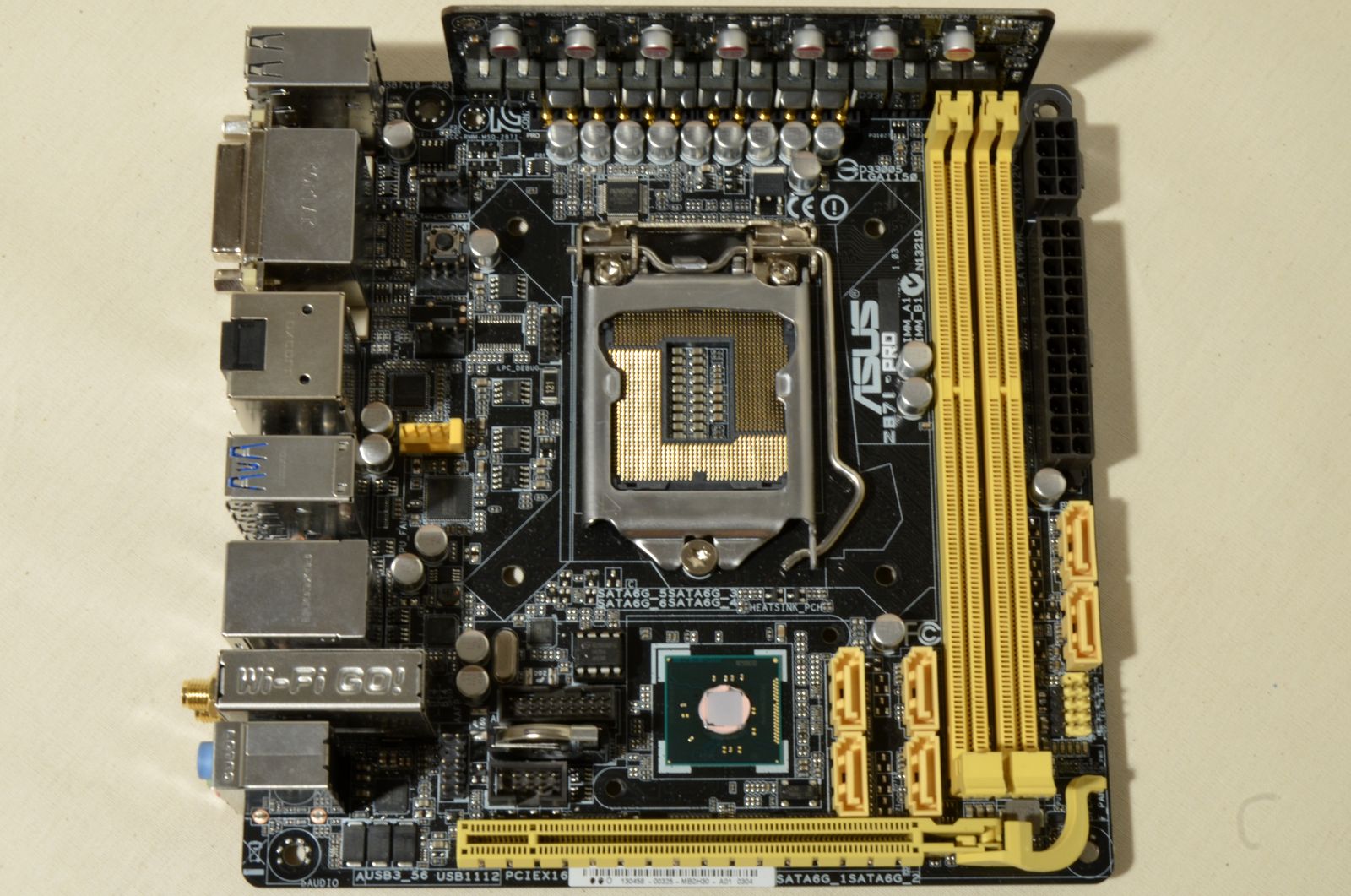

După înlăturarea acestora, se poate trece la o analiză mai amănunţită a PCB-ului.

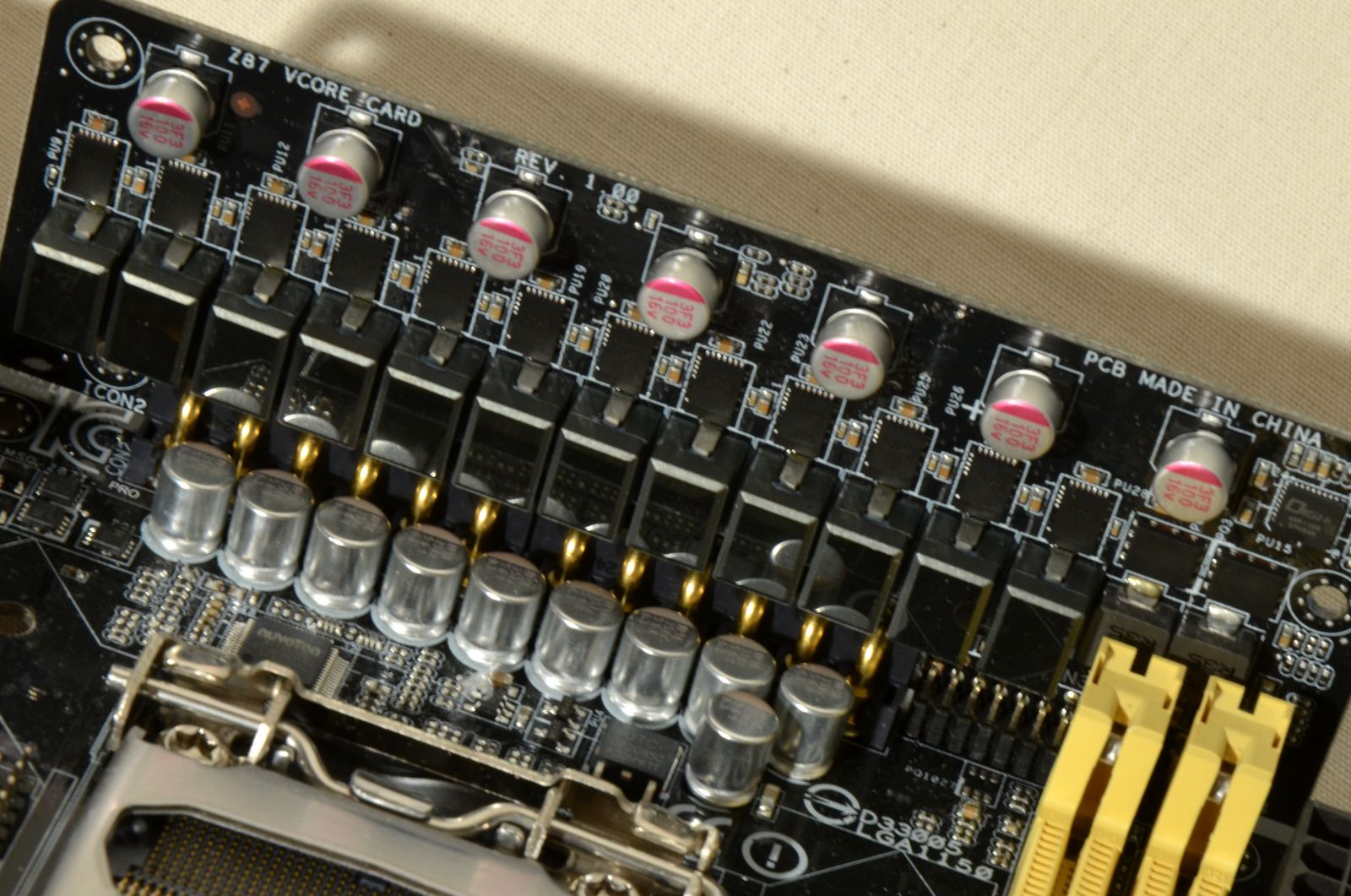

Primul contact c u VRM-ului lui ASUS Z87I-PRO a reprezentat un adevărat şoc în sensul bun al cuvântului. Şi asta pentru că este alcătuit din 12 stagii pentru procesor şi alte 2 stagii pentru bancurile de memorie RAM.

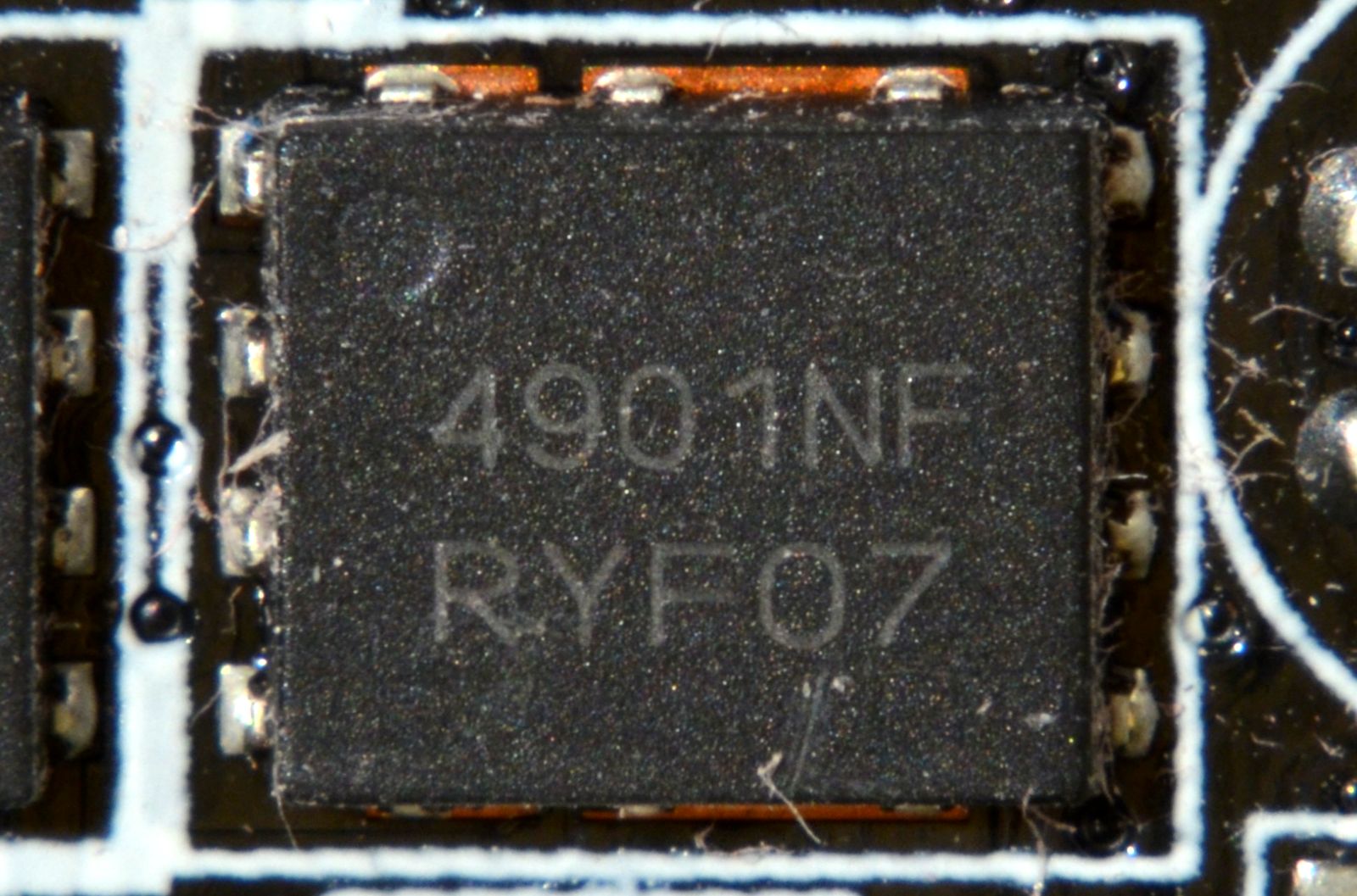

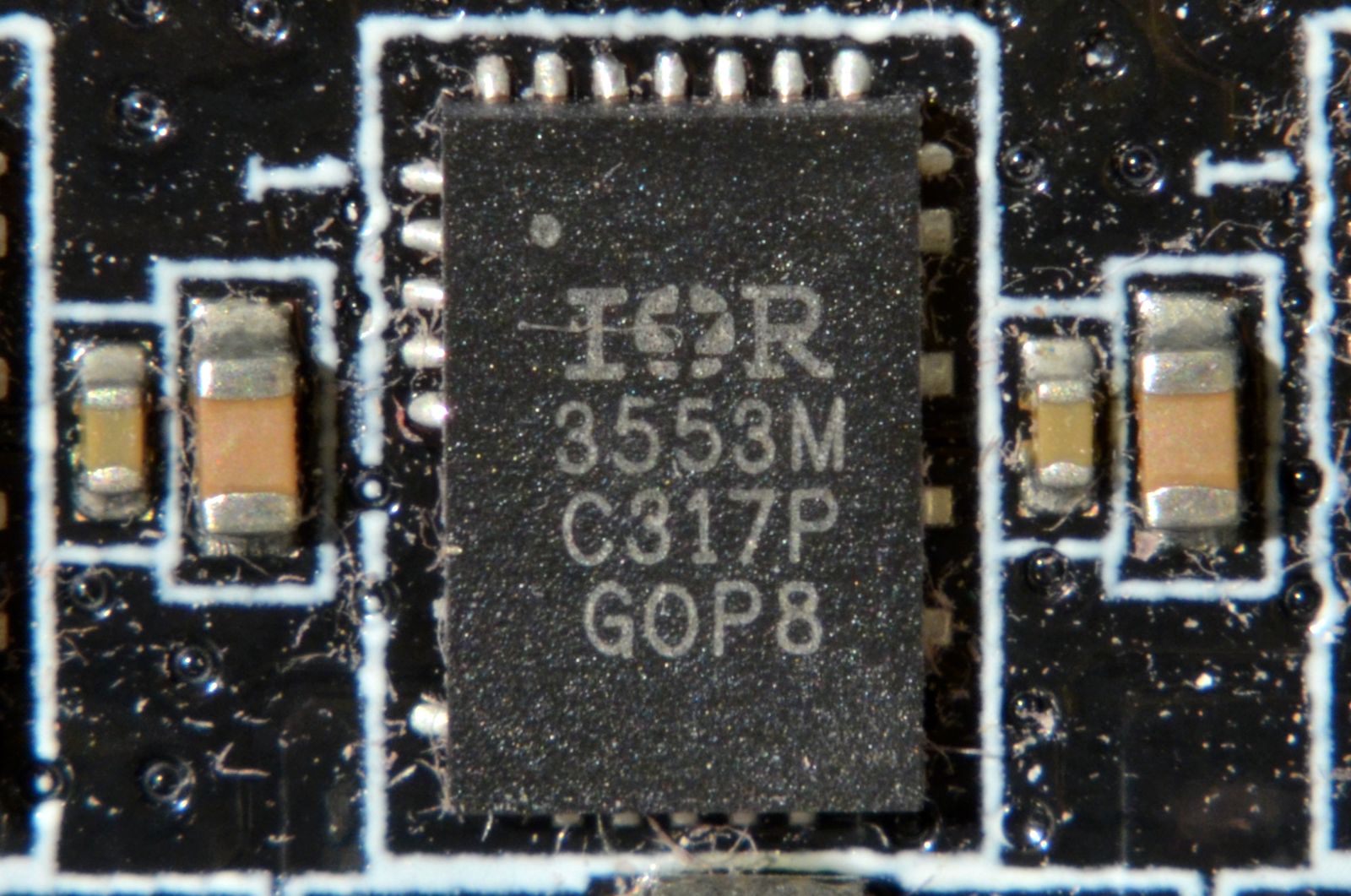

Pentru cele 12 stagii au fost utilizaţi tranzistori MOSFET IR3535 produşi de International Rectifier, iar pentru celelalte 2, NTMFD4901NF produşi de ON Semiconductor.

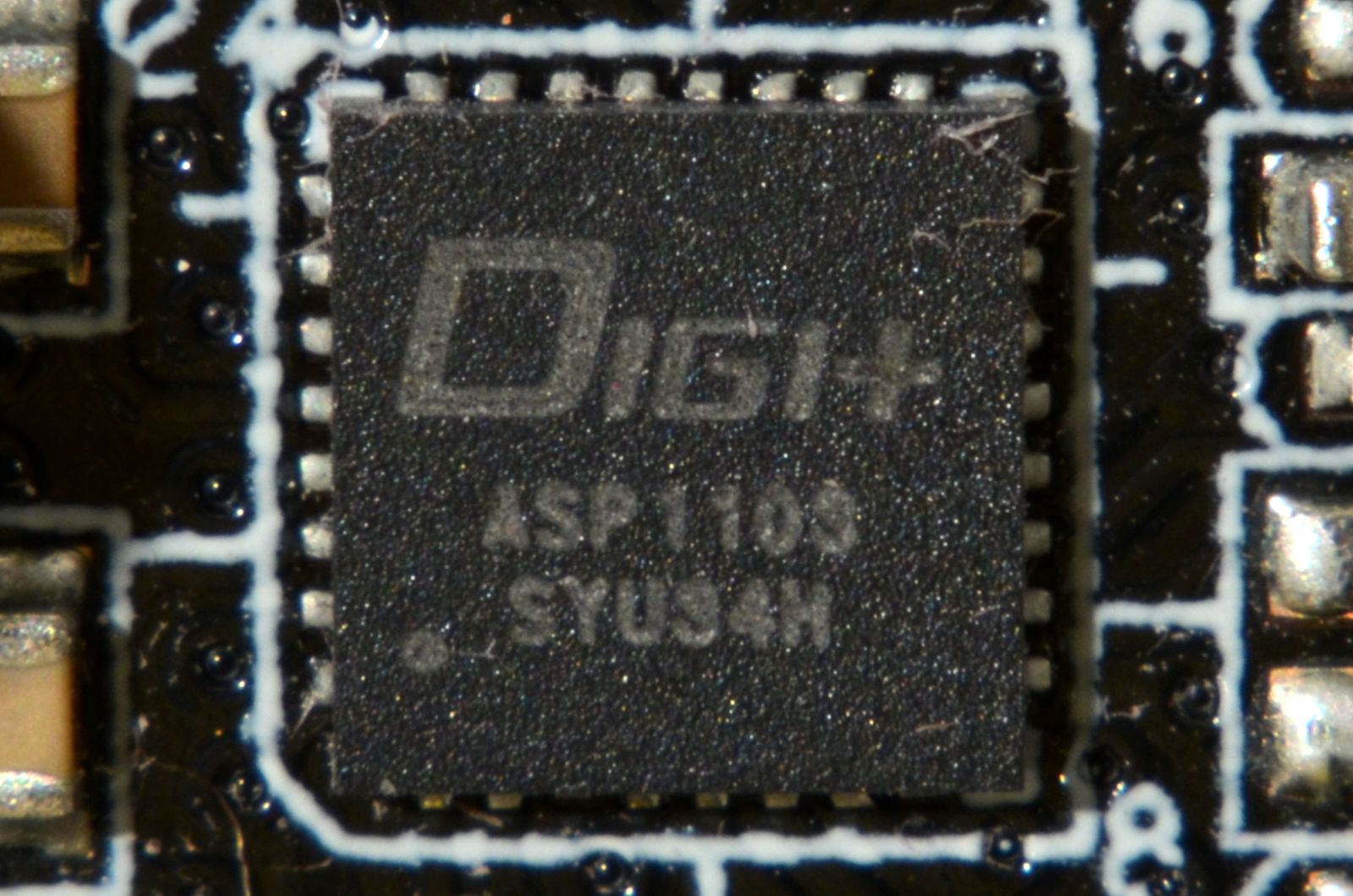

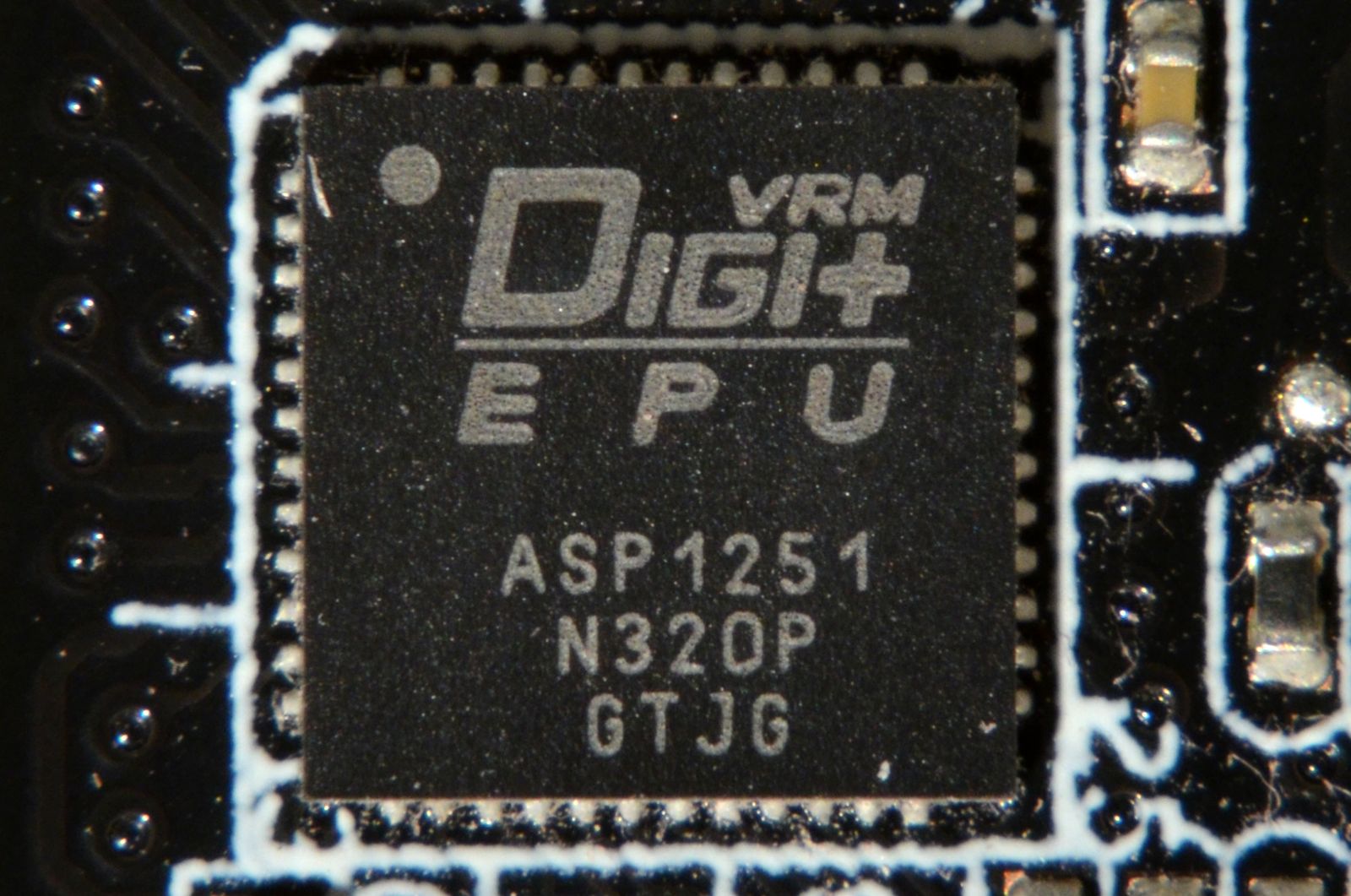

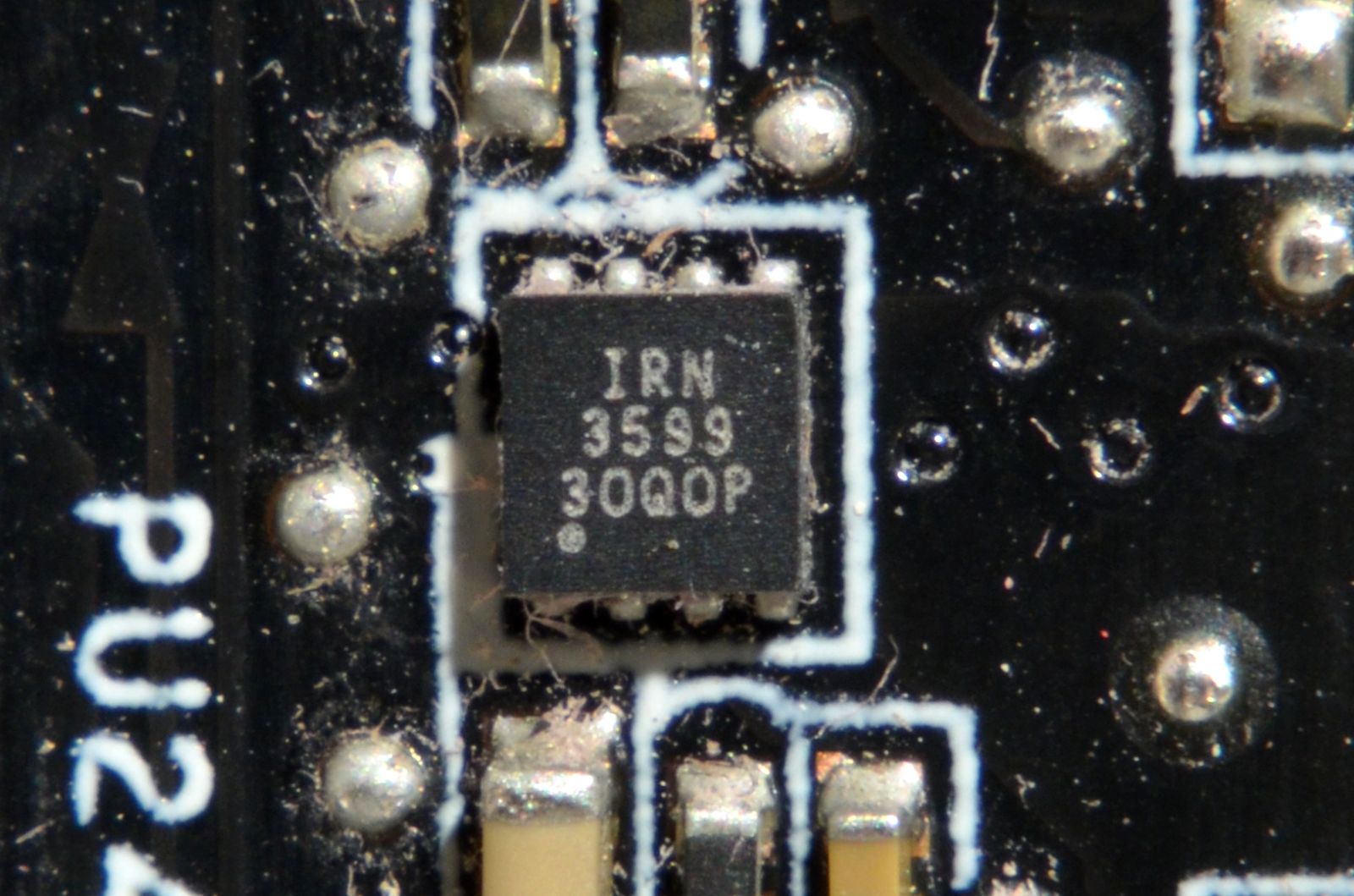

Bobinele Black Wing pe care le-am văzut la MAXIMUS VI IMPACT au fost înlocuite cu unele mai accesibile, dar tot de calitate superioară şi au fost păstraţi condensatorii solizi. Ulterior am constatat că cele 12 faze sunt de fapt 6 dublate cu ajutorul a 6 multiplicatoare de fază IR3599 produse de International Rectifier. Iar controlul VRM-ului este asigurat de controllerele Digi+ ASP1109 şi Digi+EPU ASP1251.

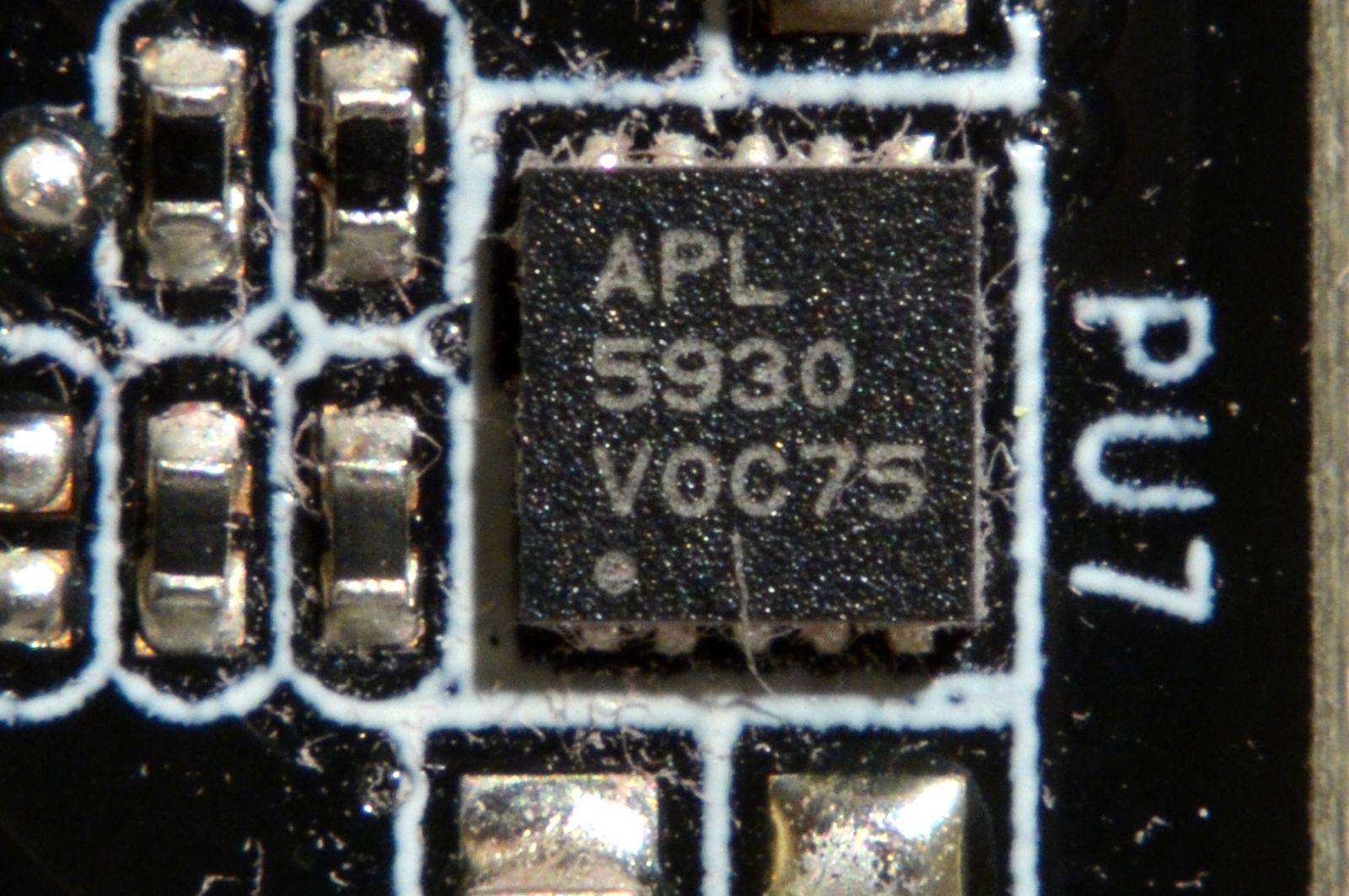

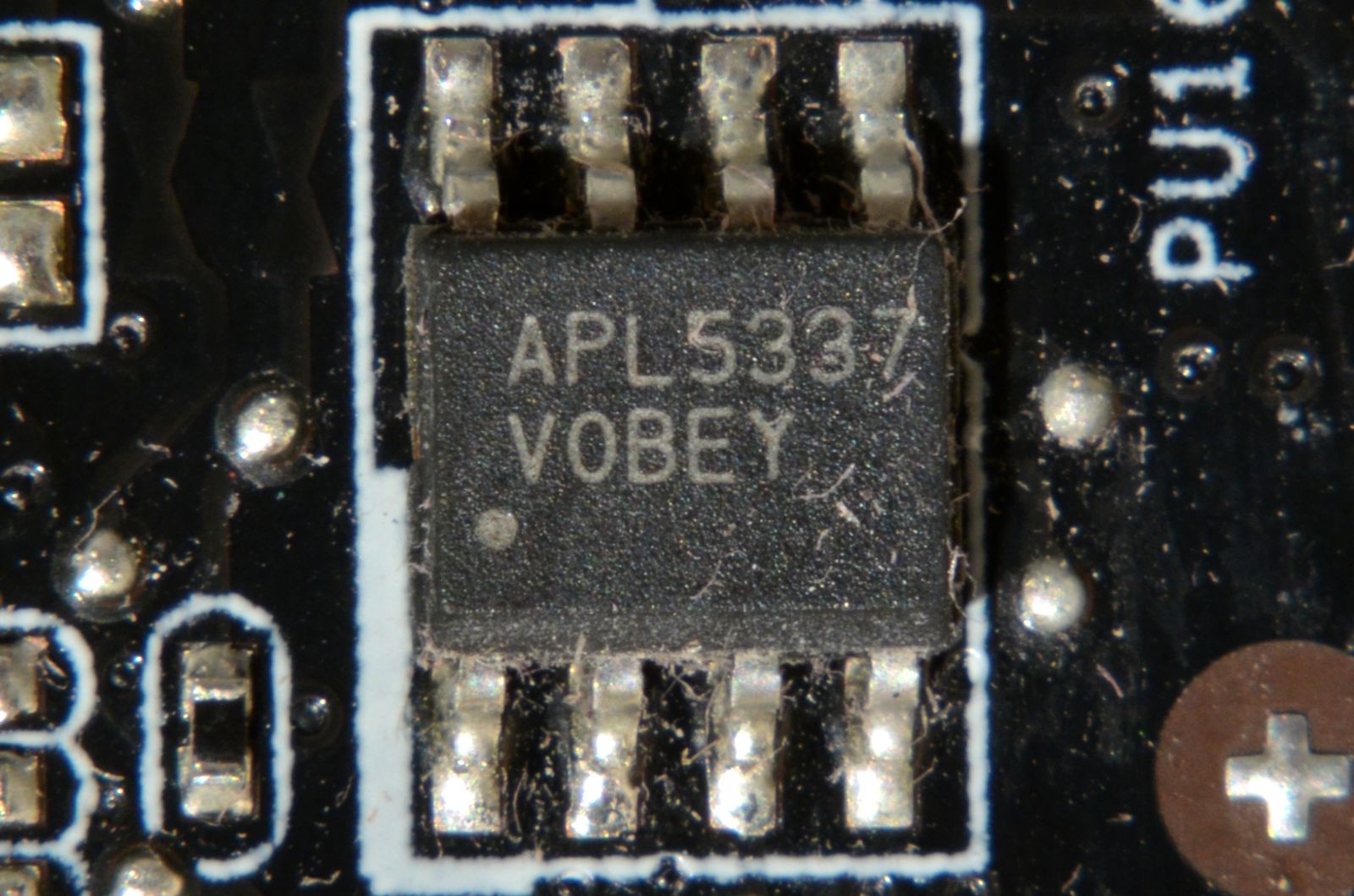

De asemenea, în componenţa VRM-ului mai intră amplificatoare operaţionale GS358 produse de GlobalTech Semiconductor şi regulatoare de voltaj APL5930 şi APL5337 produse de Anpec Electronics.

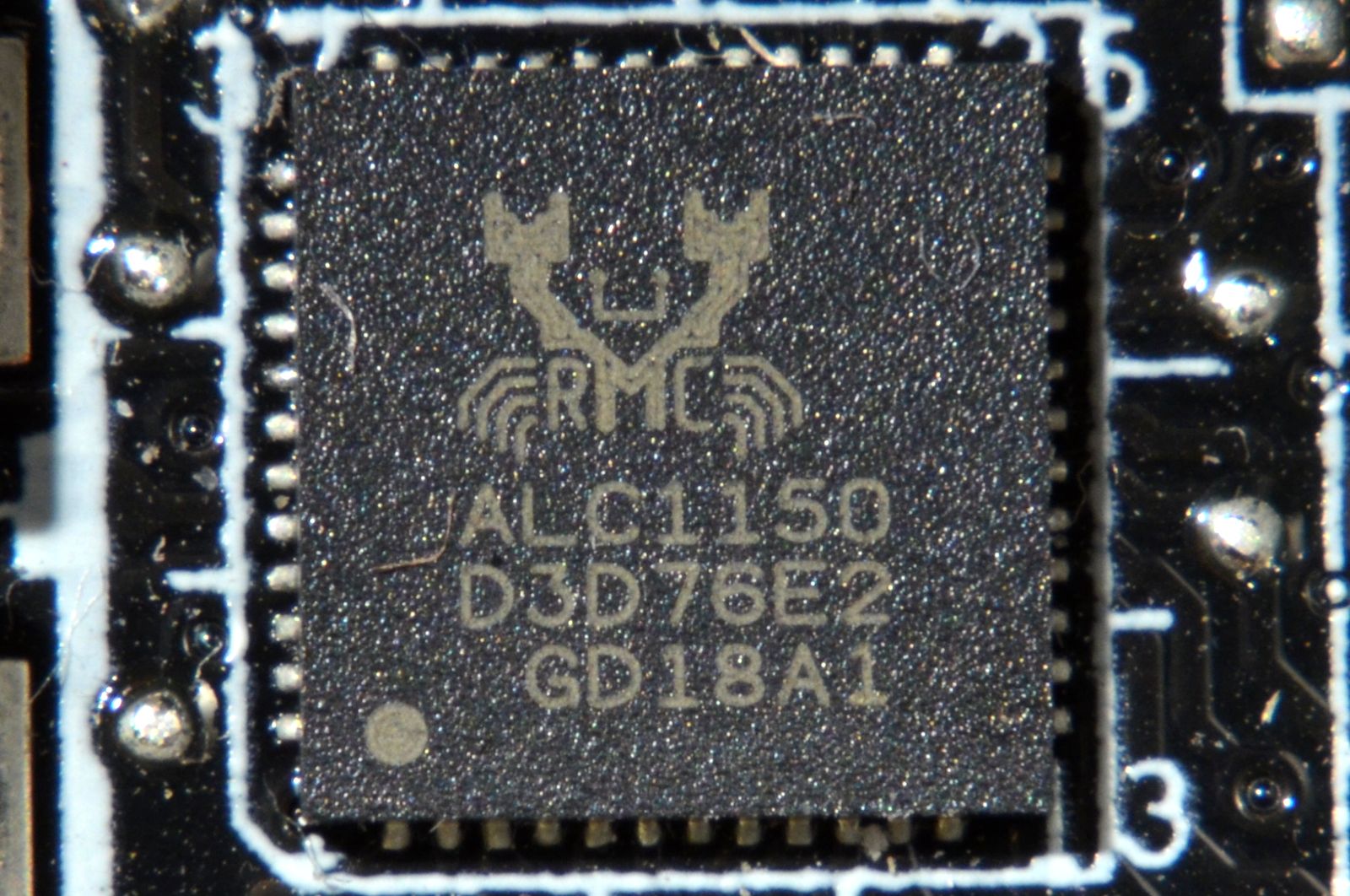

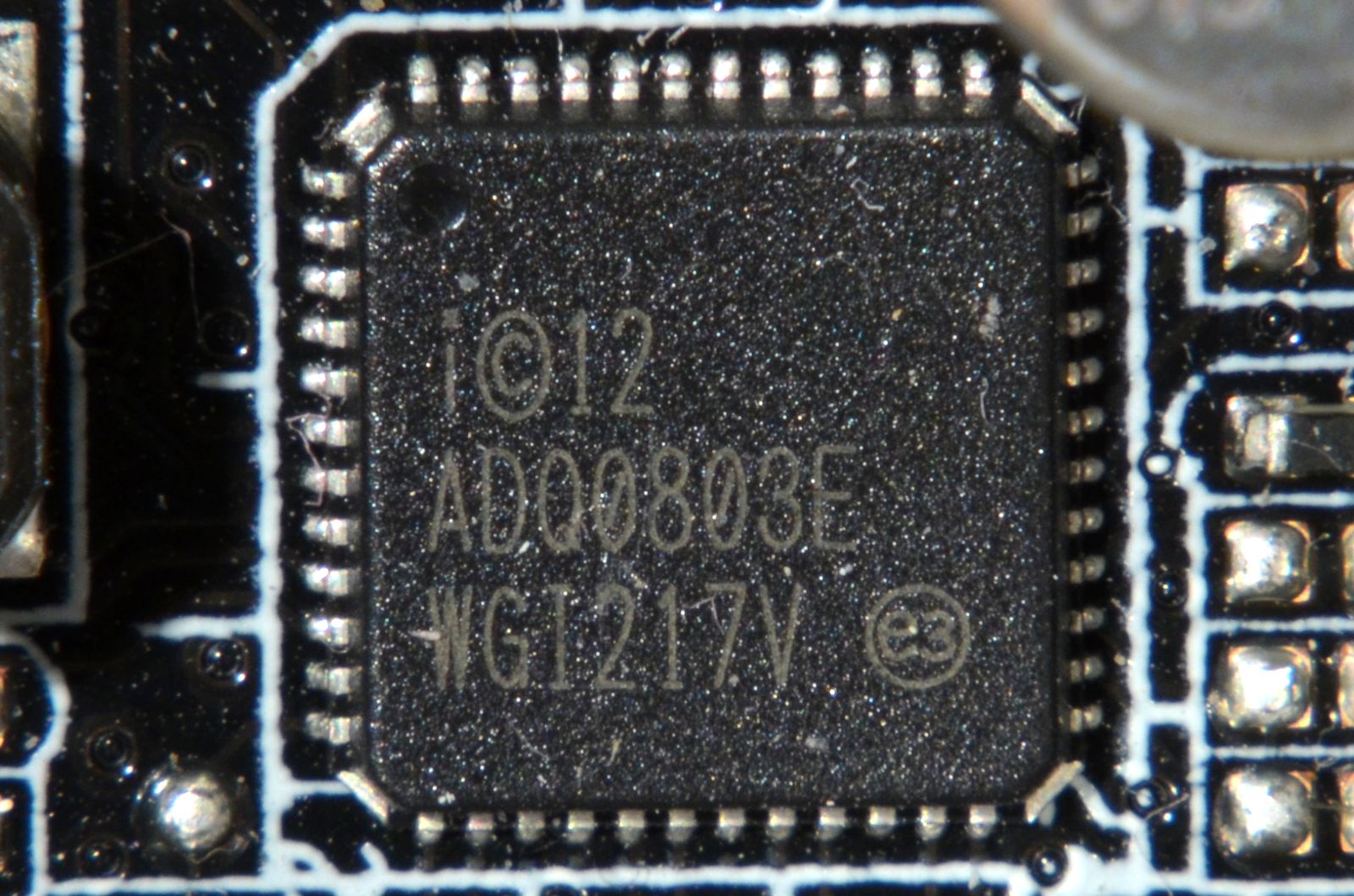

În mod surprinzător pentru mine, interfaţa audio este obţinută cu ajutorul unui controller Realtek ALC1150. Controller-ul Intel WGI217V pentru interfaţa Gigabit Ethernet nu reprezintă în schimb nicio surpriză.

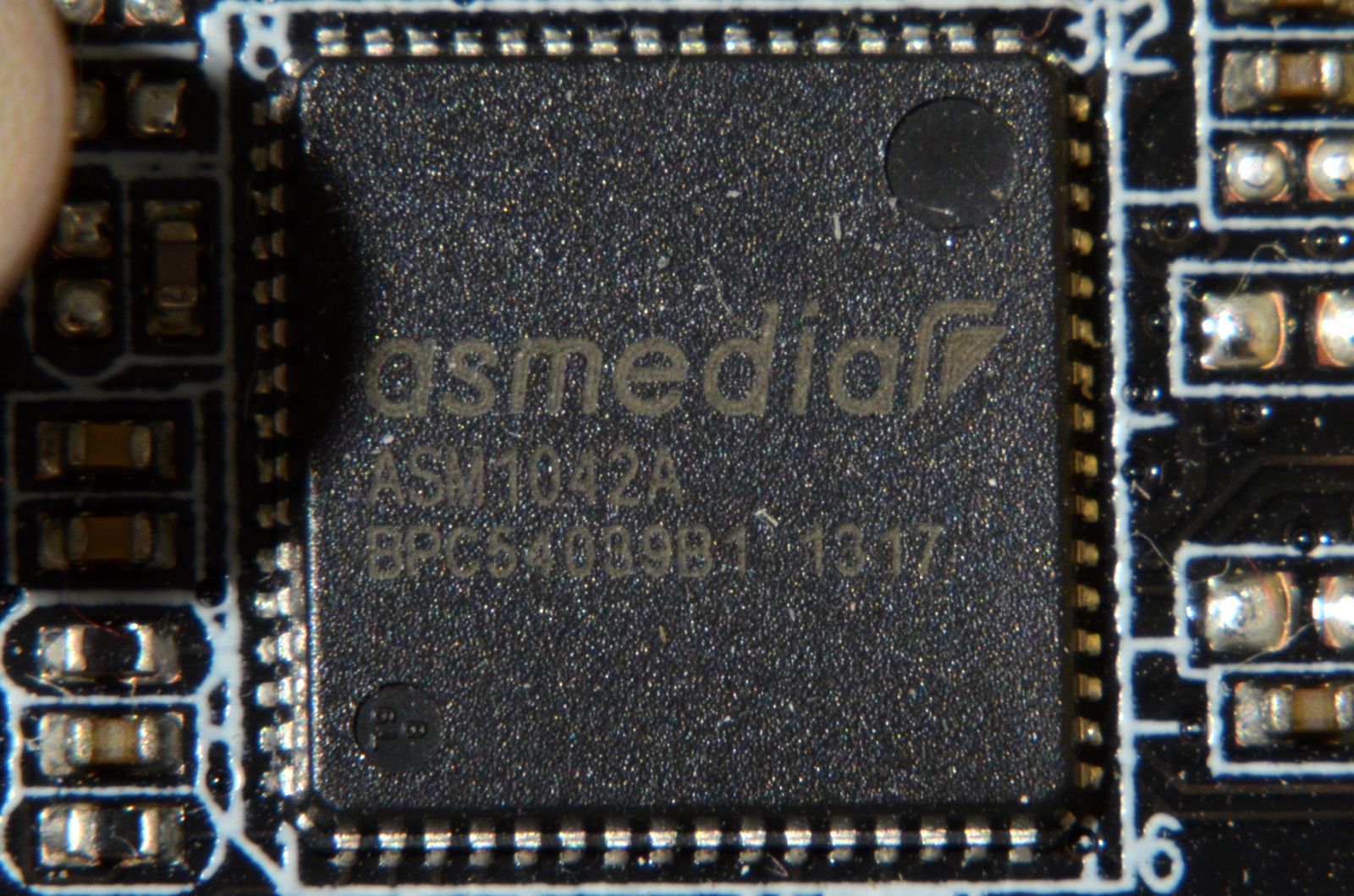

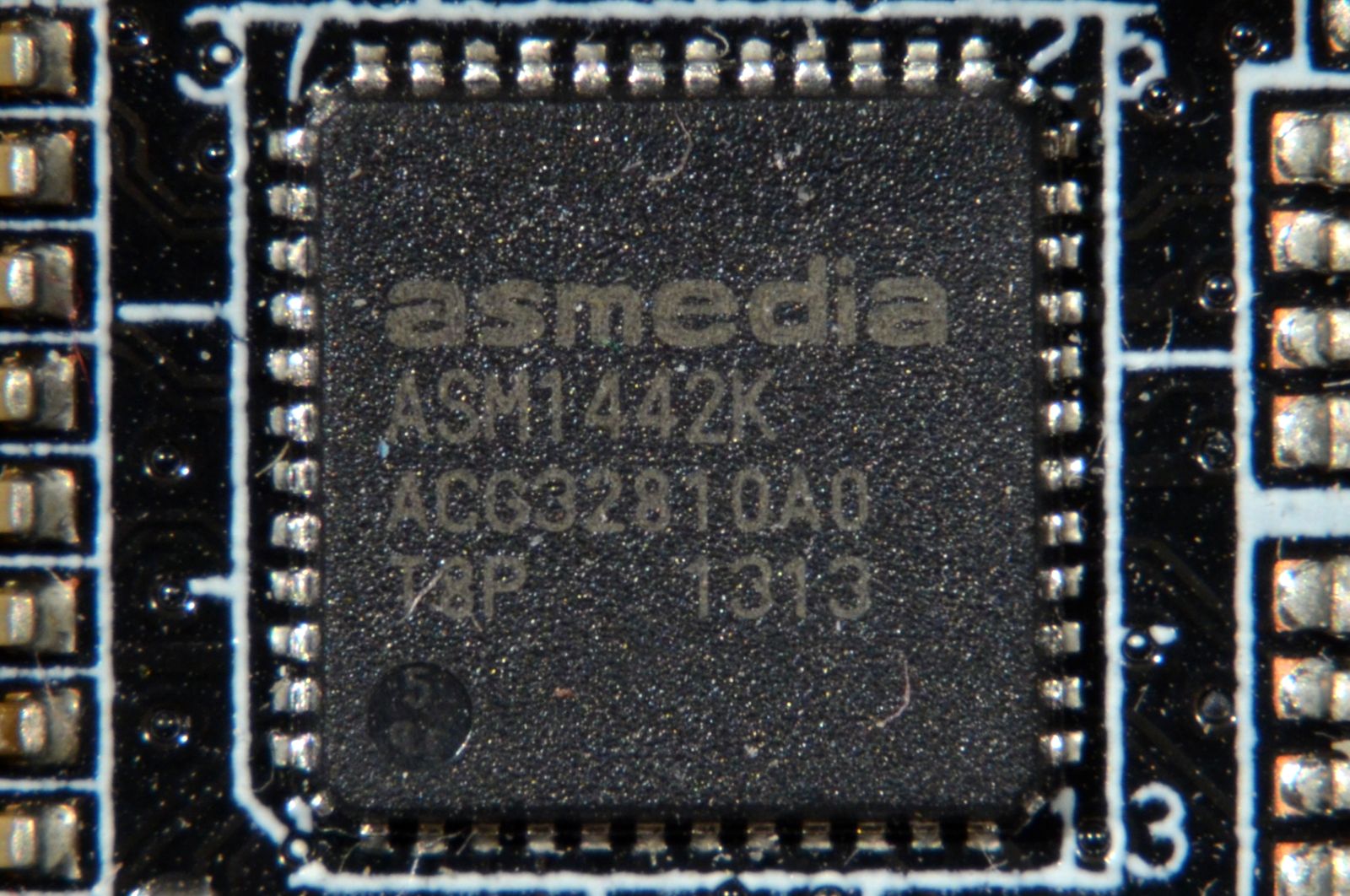

Asmedia furnizează controllerele ASM1442K pentru interfaţa HDMI şi ASM1042A pentru USB 3.0.

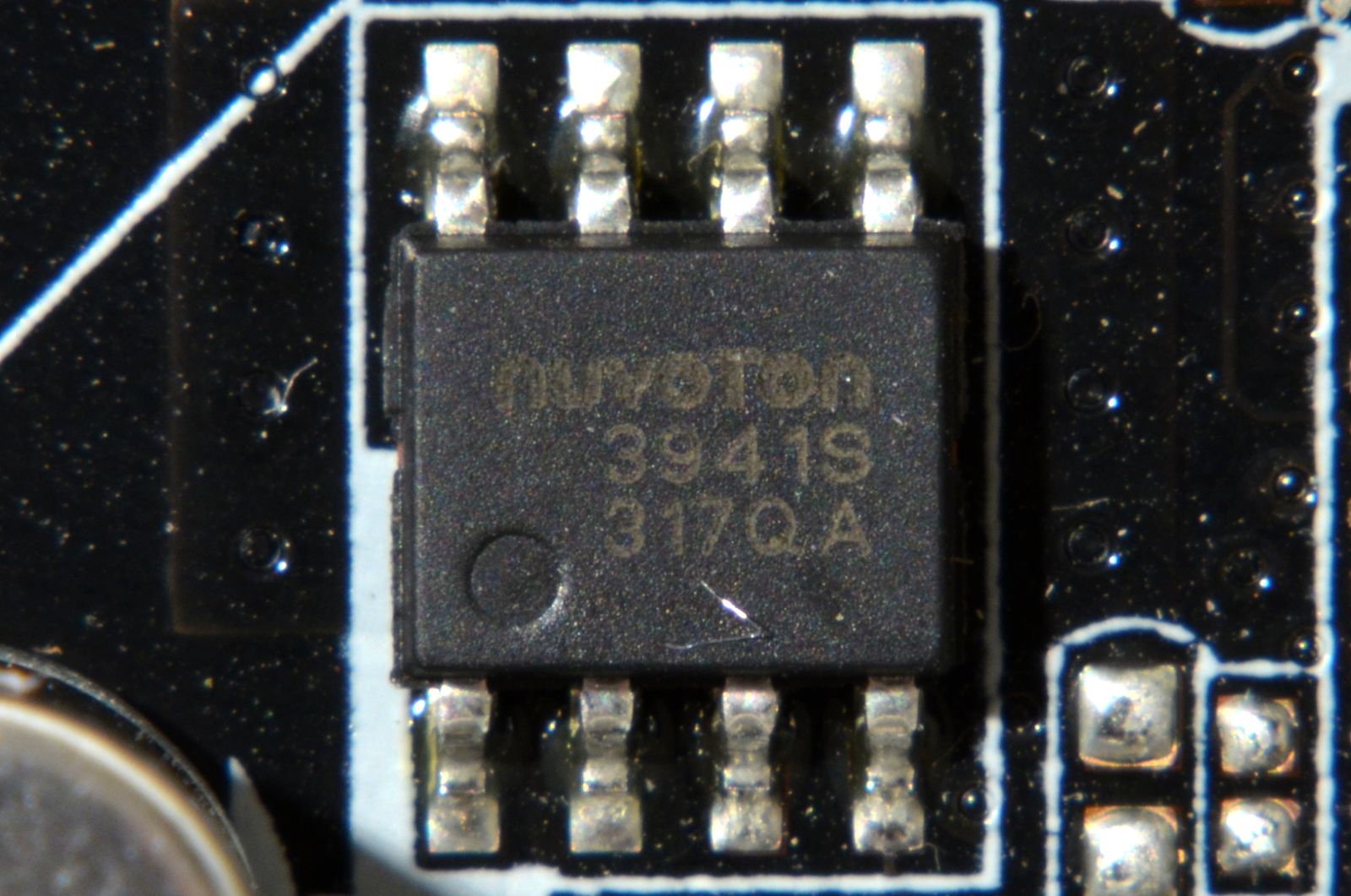

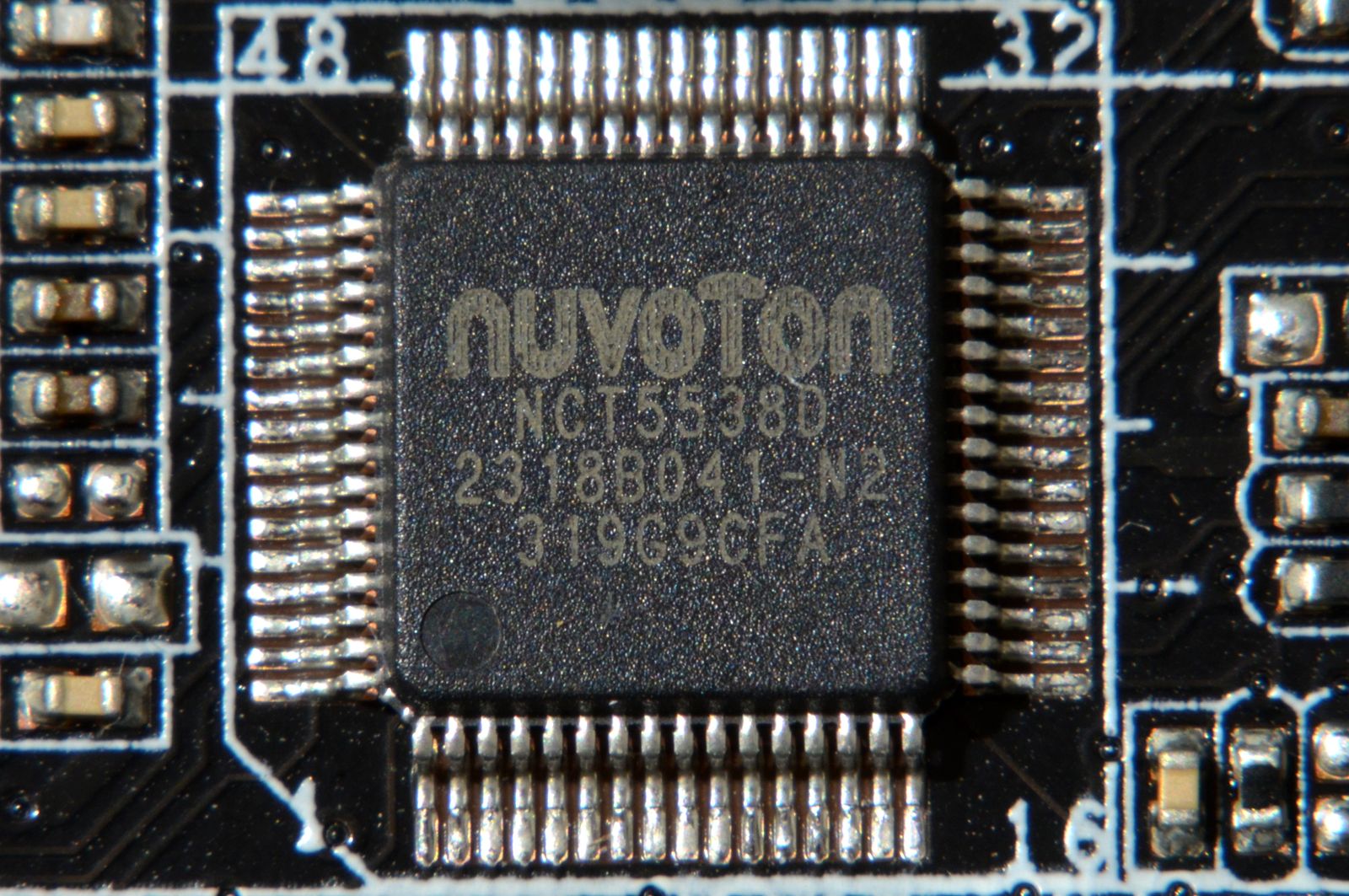

În sfârşit, controller-ul Super I/O este Nuvoton NCT5538D, iar turaţia fiecărui ventilator în parte este gestionată de câte un controller Nuvoton NCT3941S.
