La fel ca în cazul plăcilor de bază testate anterior, am renunţat la evaluarea performanţelor. Performanţele procesoarelor Intel Haswell sunt deja bine cunoscute, deci astfel de măsurători ar fi fost redundante. De aceea, m-am axat pe evaluarea comportamentului plăcii de bază şi pe determinarea potenţialului de overclocking disponibil. Am folosit componentele obişnuite pentru evaluarea plăcilor de bază LGA 1150, adică:
– Procesor Intel Core i7-4770K;
– Placă video ASUS HD7970-DC2T-3GD5;
– Memorie RAM GeIL Evo Two 2x4GB 2400MHz 10-11-11-30 1T;
– Cooler Noctua NH-U12S dotat cu 1 ventilator Scythe Slip Stream PWM Adjustable;
– Harddisk Seagate ST3500418AS;
– Sursă de alimentare Antec Signature de 850W.
Am folosit acelaşi exemplar retail pentru procesorul Intel Core i7-4770K, deci nu este cazul să vă aşteptaţi la rezultate fabuloase în materie de overclocking.

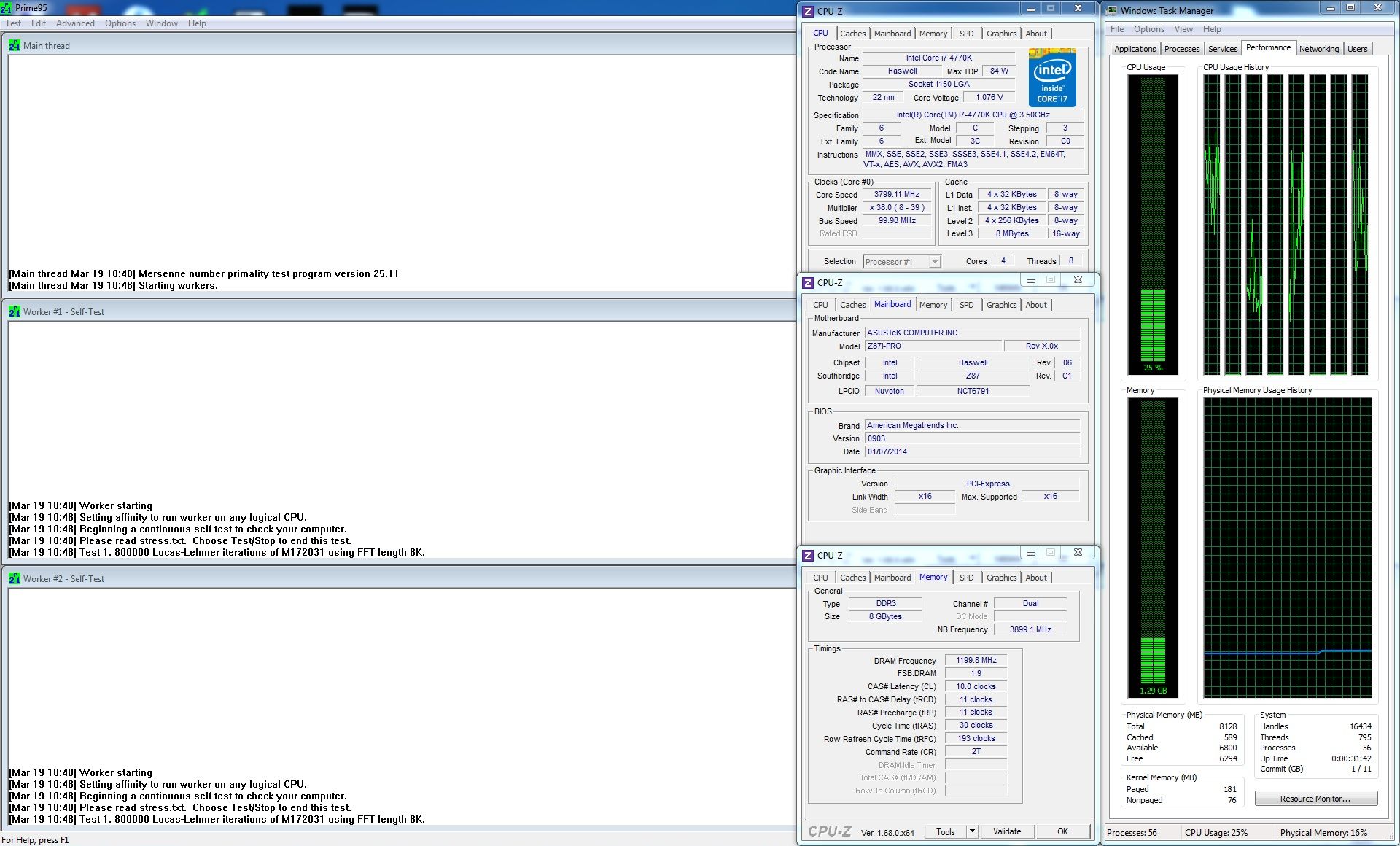

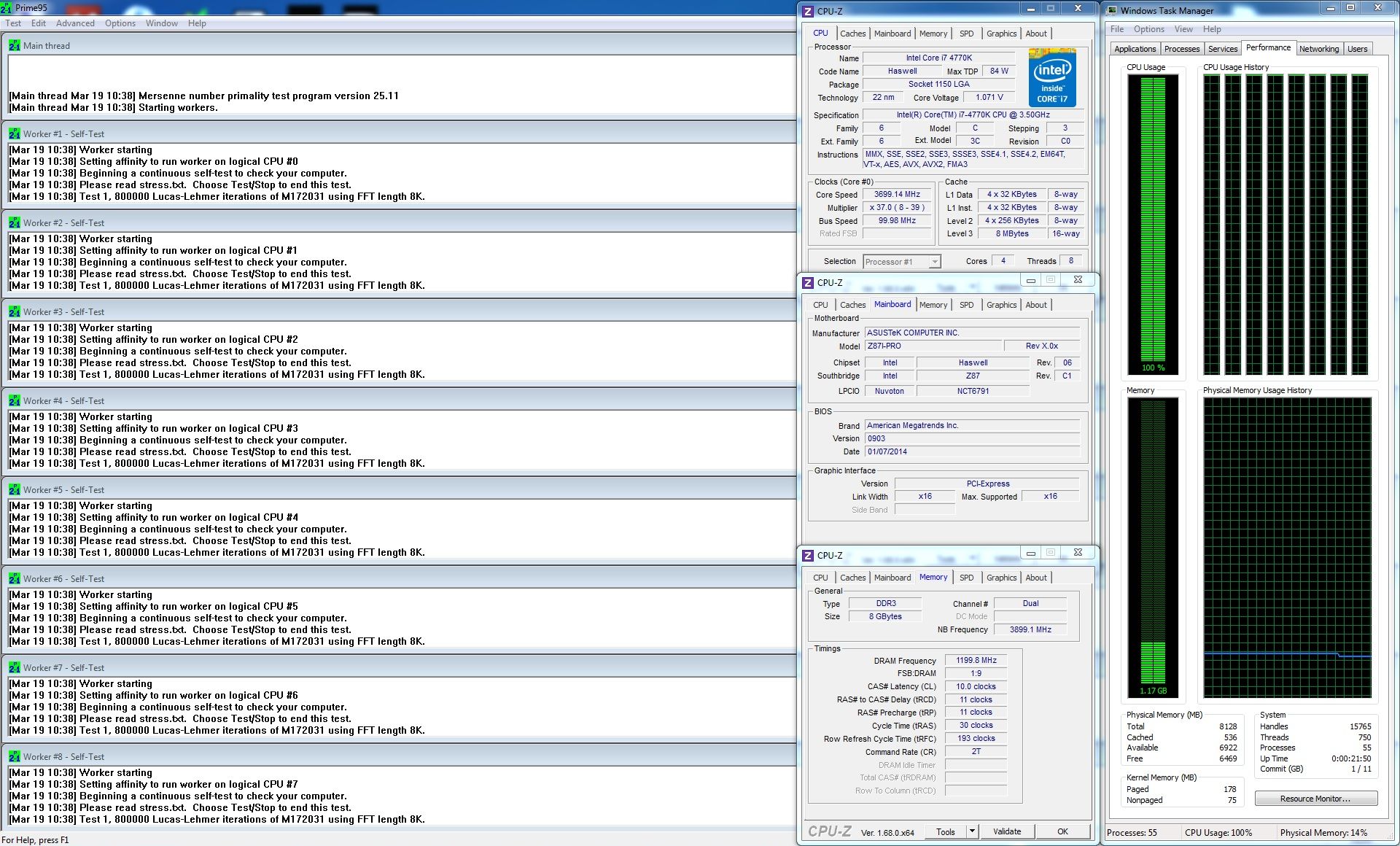

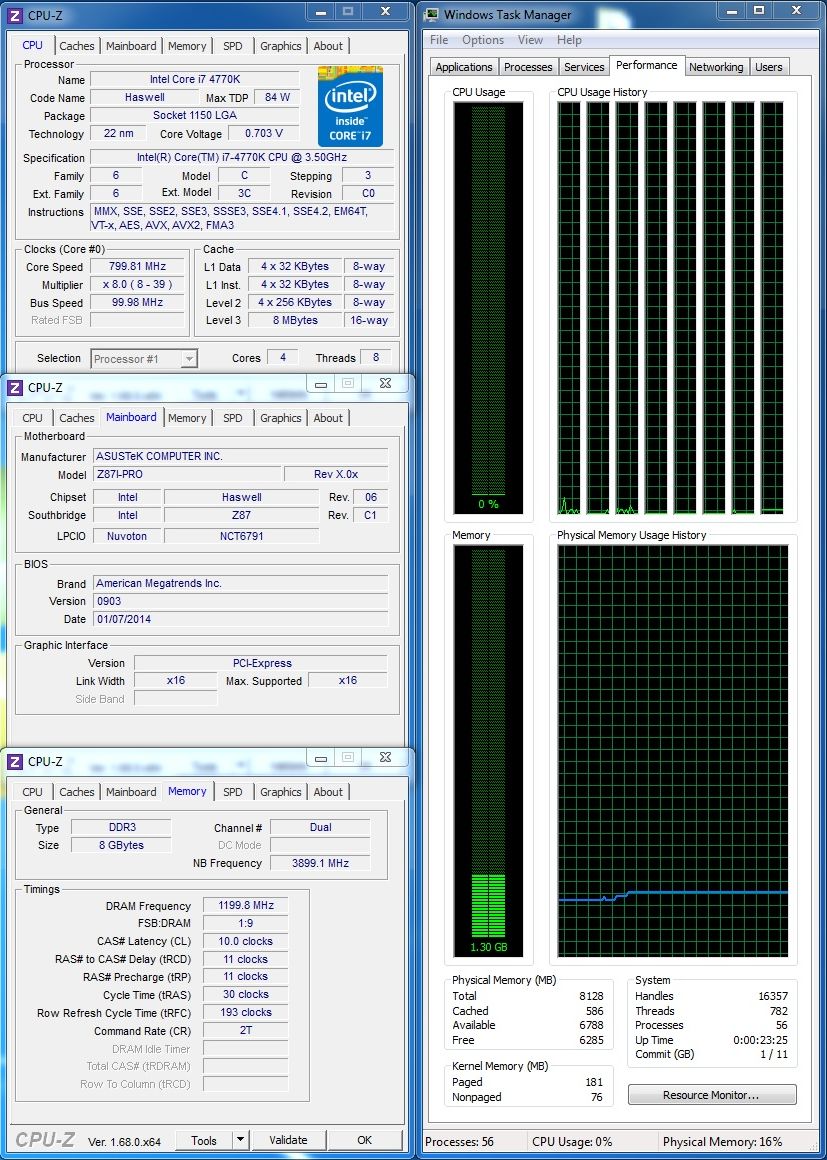

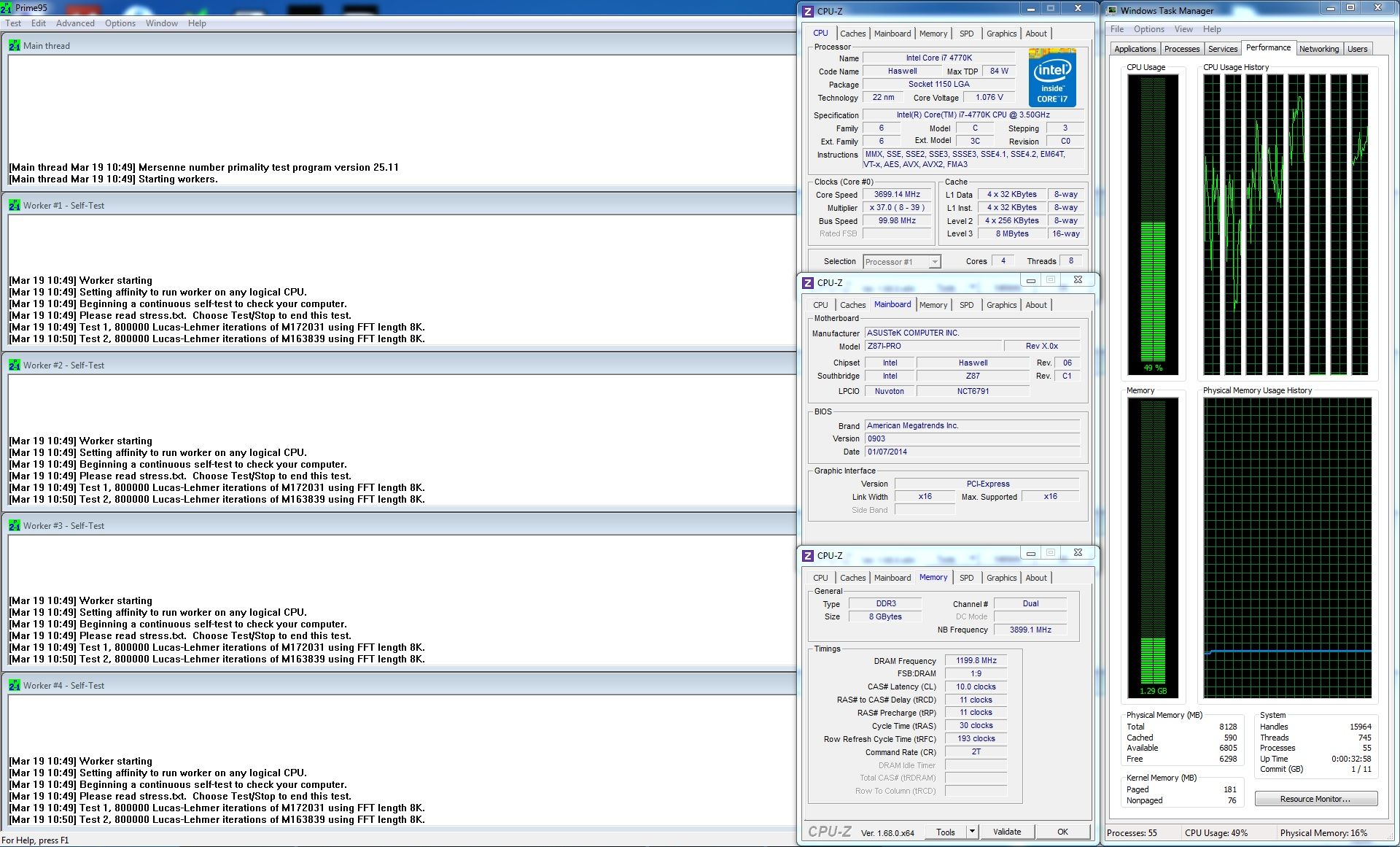

La setările implicite, totul funcţionează în parametri normali: 800MHz pentru nucleele x86 în Idle şi 3.7-3.9GHz în sarcină în funcţie de numărul de fire de execuţie rulate.
Prin activarea unei setări de sincronizare din BIOS, utilizatorul poate beneficia de frecvenţa de 3.9GHz, indiferent de numărul de fire de execuţie procesate. În Idle, frecvenţa normală de lucru este tot cea de 800MHz.

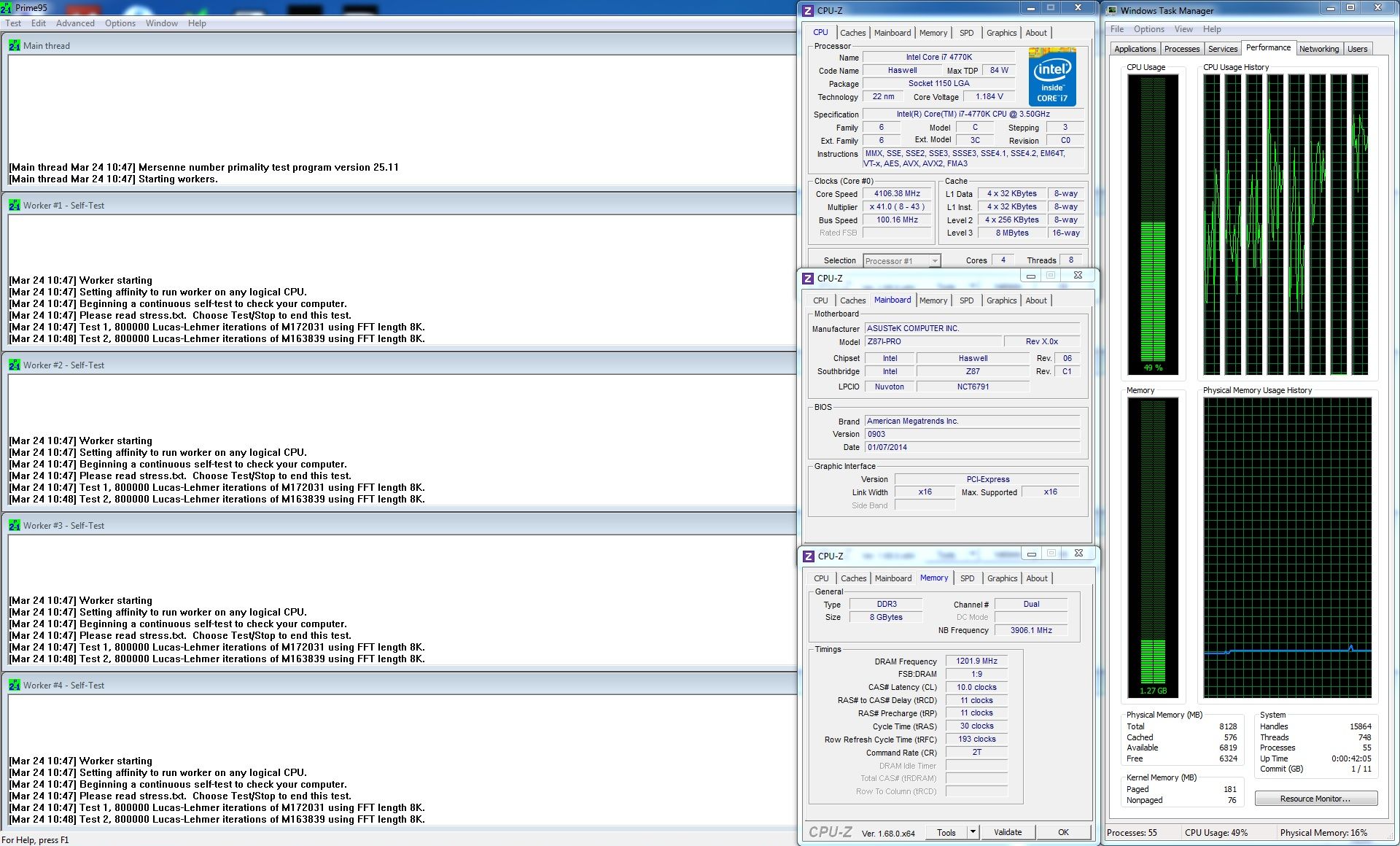

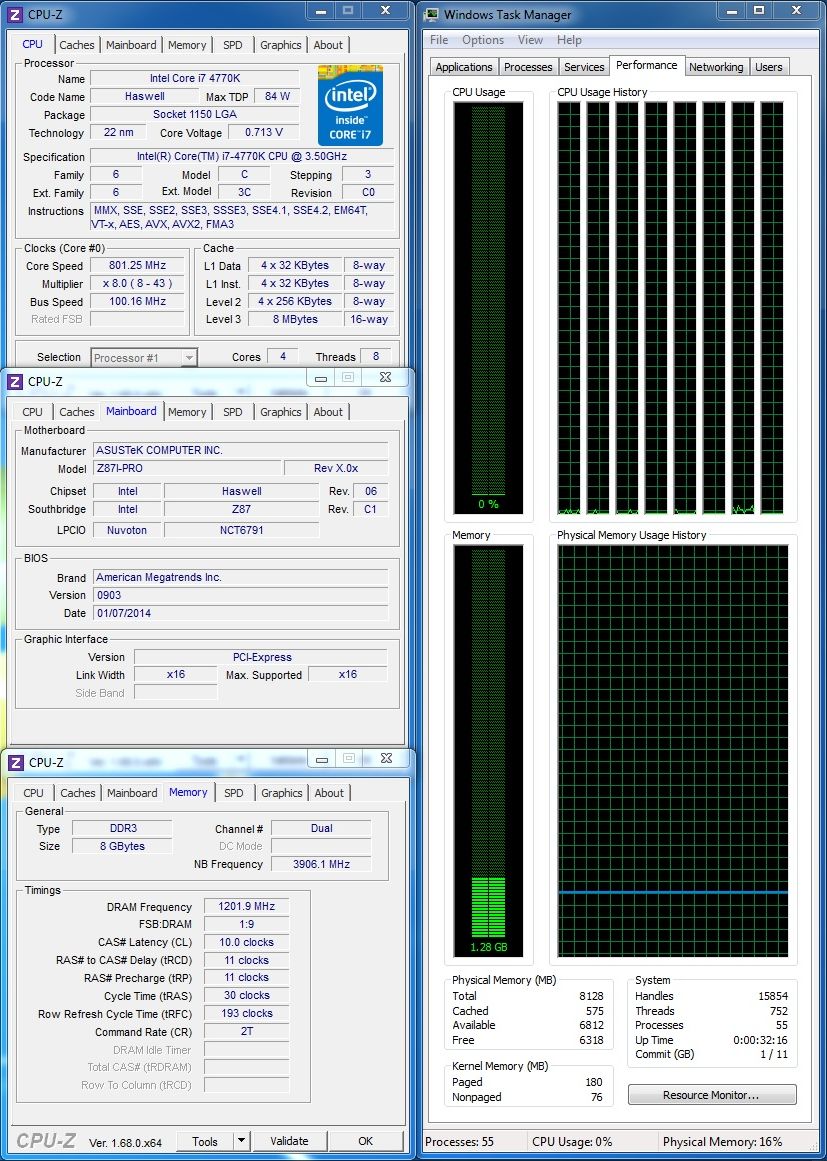

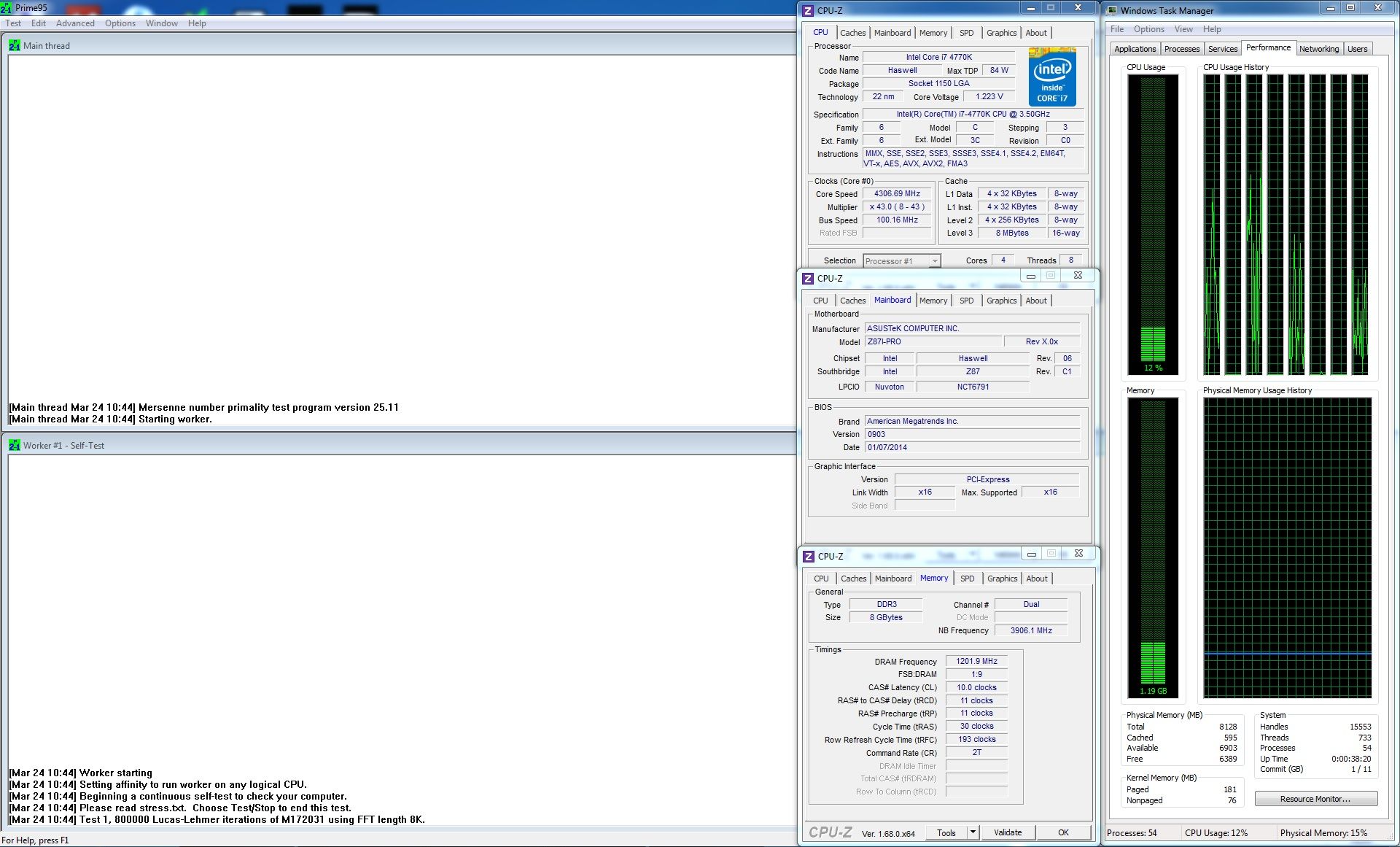

Pentru amatorii de overclocking fără cunoştinţe despre acest procedeu, ASUS oferă în BIOS o opţiune de overclocking automat intitulată OC Tuner ce dispune de 2 moduri de funcţionare: Ratio First şi BCLK First. În prima situaţie, se obţine o frecvenţă în sarcină cuprinsă între 4.1-4.3GHz, în funcţie de numărul de fire de execuţie rulate, prin aplicarea unui multiplicator corespunzător. În Idle, avem aceeaşi frecvenţă de 800MHz, iar memoria RAM rămâne tactată la 2.4GHz.

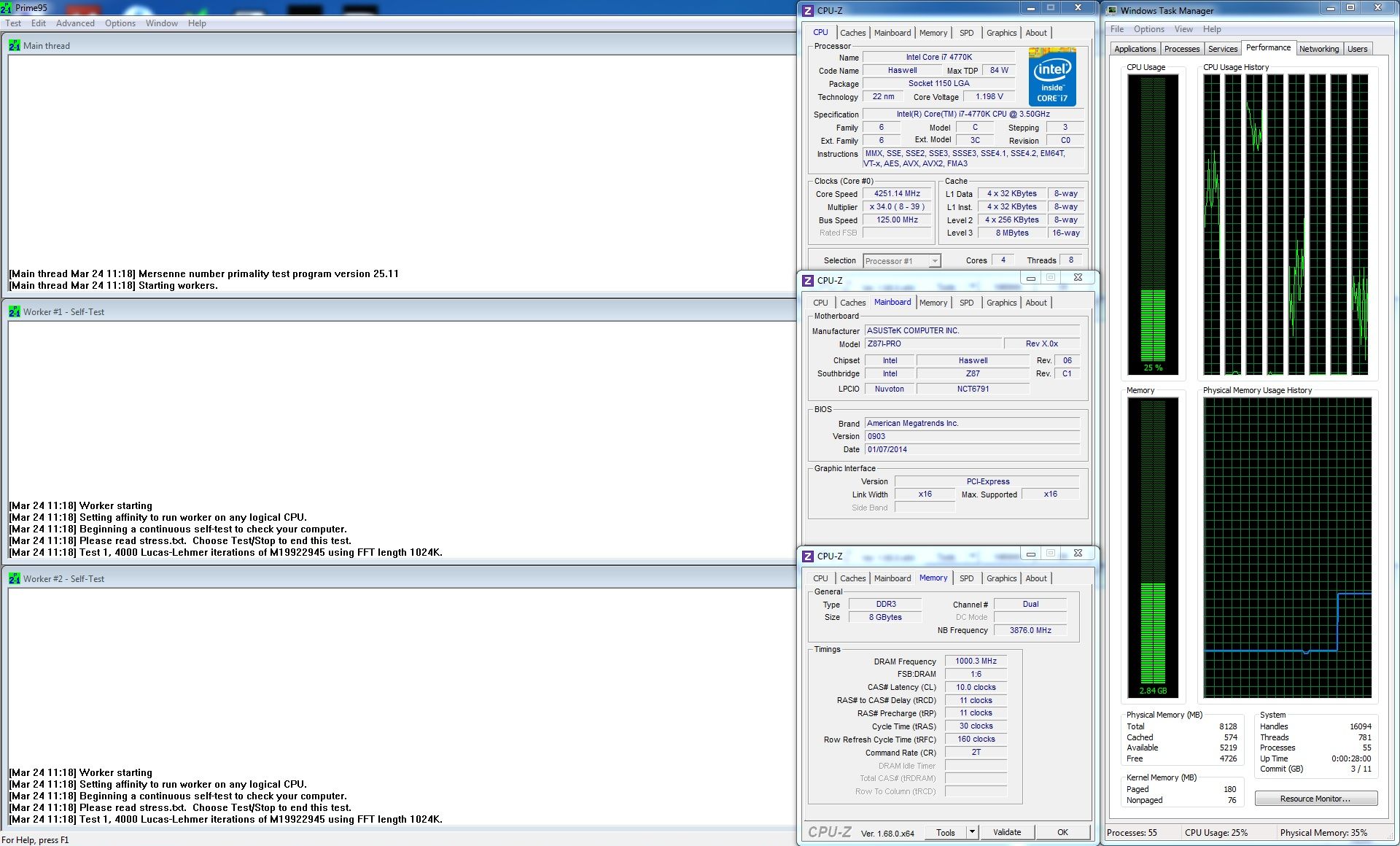

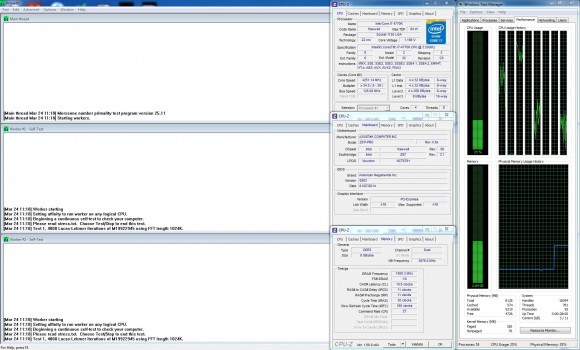

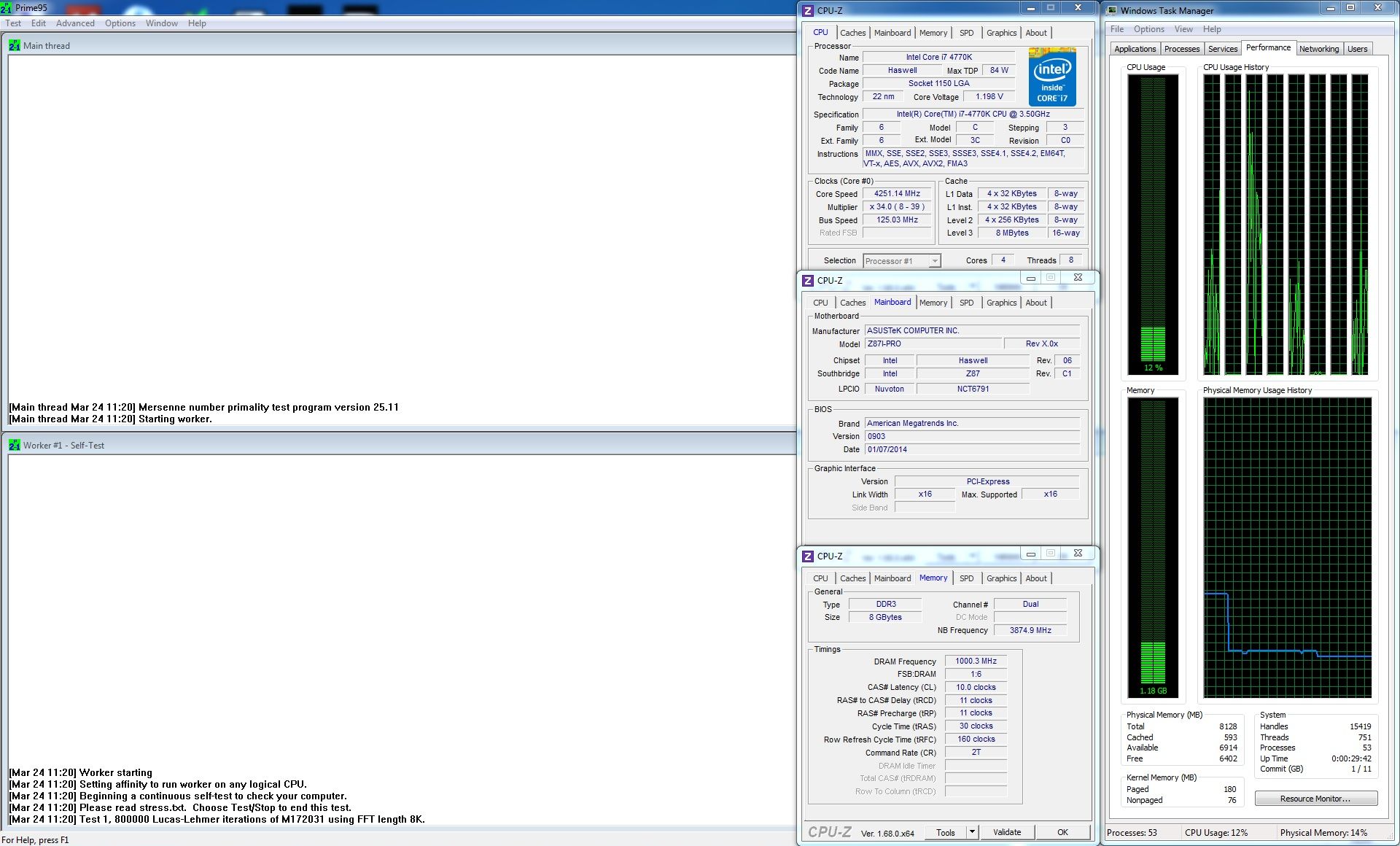

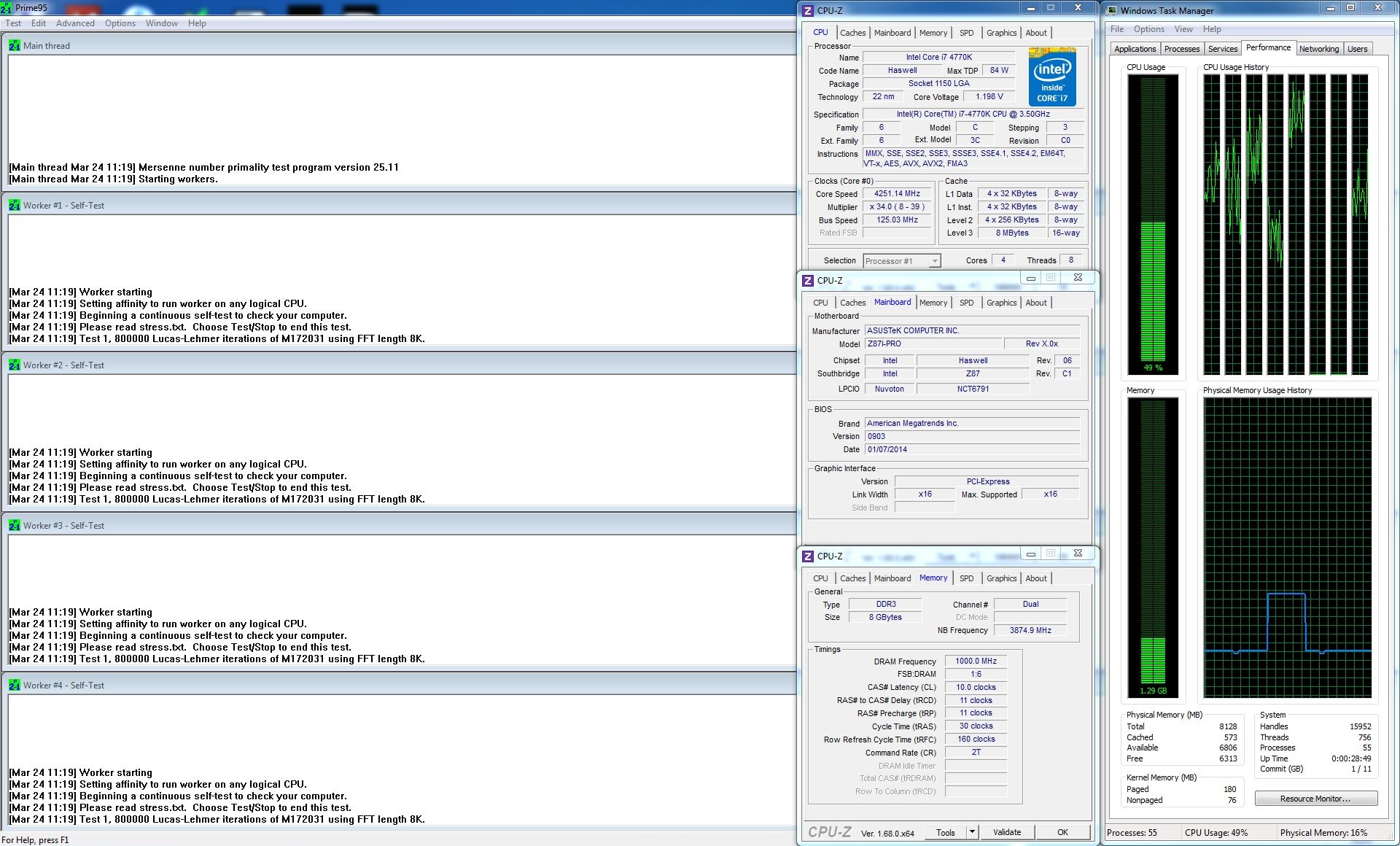

Dacă se optează pentru BCLK First, frecvenţa de bus este crescută de la 100 la 125MHz, iar multiplicatorul este redus în sarcină la 34x, indiferent de numărul de fire de execuţie rulate. Frecvenţa în Idle creşte şi ea de la 800 la 1000MHz, iar frecvenţa memoriei RAM este redusă la 2GHz.

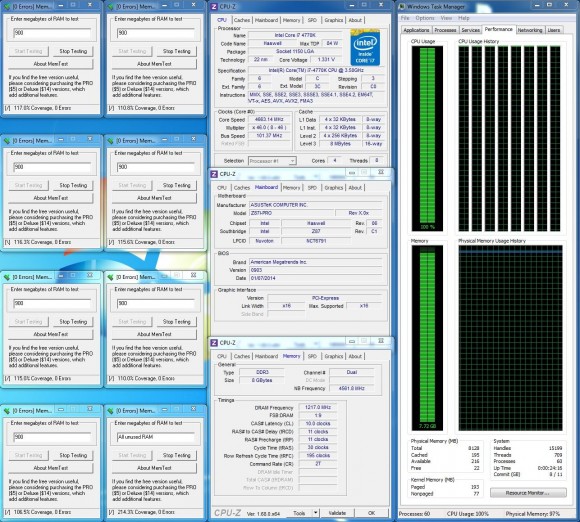

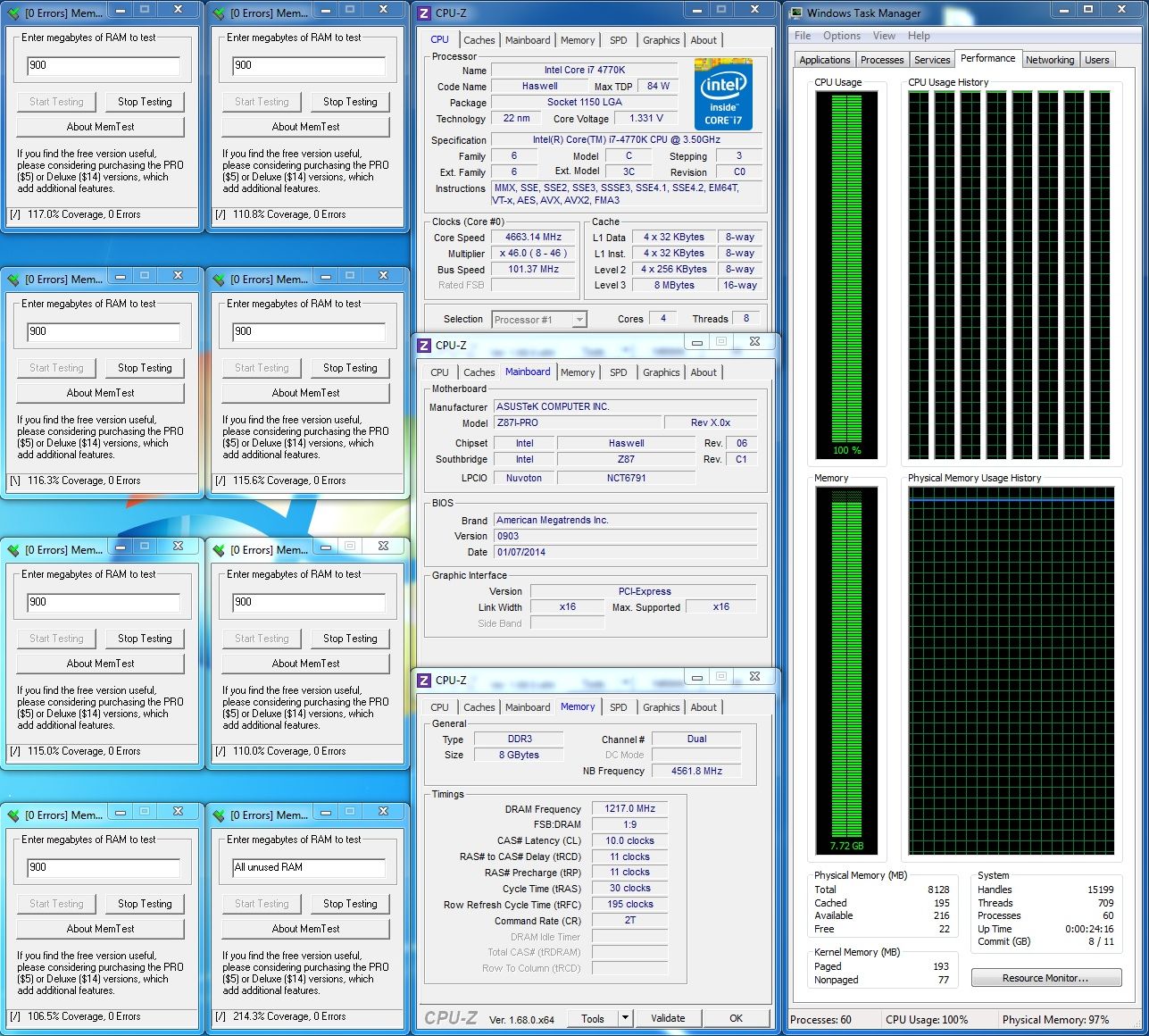

Şi am ajuns într-un final şi la determinarea potenţialului de overclocking, unde vă spun cu mâhnire că nu am reuşit să ating pragul de 4.7GHz. Am fost nevoit să mă rezum la 4664MHz, obţinuţi prin aplicarea unui multiplicator de 46x la un bus de 101.4MHz. Pentru asta a fost necesară aplicarea unui voltaj de 1.33V în BIOS sau aplicarea unui offset de 0.185V în modul Adaptive, concomitent cu setarea LLC-ului pe nivelul 8. De asemenea, am majorat şi frecvenţa cache la 4563Mz după o majorare a tensiunii de alimentare cu 0.3V în modul Adaptive.
Temperatura ambientală a fost menţinută la 24°C pe toată durata testării, iar tehnologiile de Power Management au fost active şi turaţia ventilatorului a fost reglată dinamic, în modul Silent. Singura excepţie a fost etapa de determinare a potenţialului de overclocking, când au fost dezactivate, dar doar pentru a fi reactivate după obţinerea frecvenţei maxime posibile în condiţii de stabilitate. Ulterior, am modificat şi modul de supra-voltare, din Manual în Adaptive, pentru a reduce consumul de energie al sistemului în Idle. De asemenea, potenţiometrul ventilatorului a fost reglat pe poziţia Low la setările implicite şi pe setarea High în cazul folosirii OC Tuner şi la overclocking.
