Cea de-a doua placă, GIGABYTE GA-Z68XP-UD3-iSSD, este livrată într-un ambalaj asemănător primeia.
Nici accesoriile nu diferă semnificativ. Singurul element în plus este bridge-ul SLI.
La o primă vedere, PCB-ul lui GA-Z68XP-UD3-iSSD nu pare cu mult diferit faţă de GA-Z68AP-D3. El dispune de aceeaşi culoare albastră şi layout-ul se aseamănă destul de mult, dar există şi unele diferenţe, aşa cum voi arăta în continuare.
Back panel-ul este mai bogat, beneficiind de opt porturi USB 2.0, două porturi USB 3.0, un conector PS/2, un port FireWire, şase conectori audio analogici şi unul SPDIF optic, un conector RJ45 şi conectorul video HDMI.
Soluţia de răcire prezentă este la fel de simplă ca cea utilizată pentru GIGABYTE GA-Z68AP-D3. Aceasta este alcătuită din două heatsink–uri simple, confecţionate din aluminiu. Diferenţa constă însă în faptul că heatsink-ul pentru chipset este fixat cu ajutorul a două şuruburi. În continuare, VRM-ul este răcit numai parţial.
Pentru cei interesaţi de astfel de aspecte, VRM-ul este alcătuit din şapte stagii, pentru care a fost folosită tehnologia DrMOS .
Pentru acesta au fost utilizate un controller PWM ISL6322G, un controller PWM ISL6364 şi un controller Phase Switching ITE IT8275E.

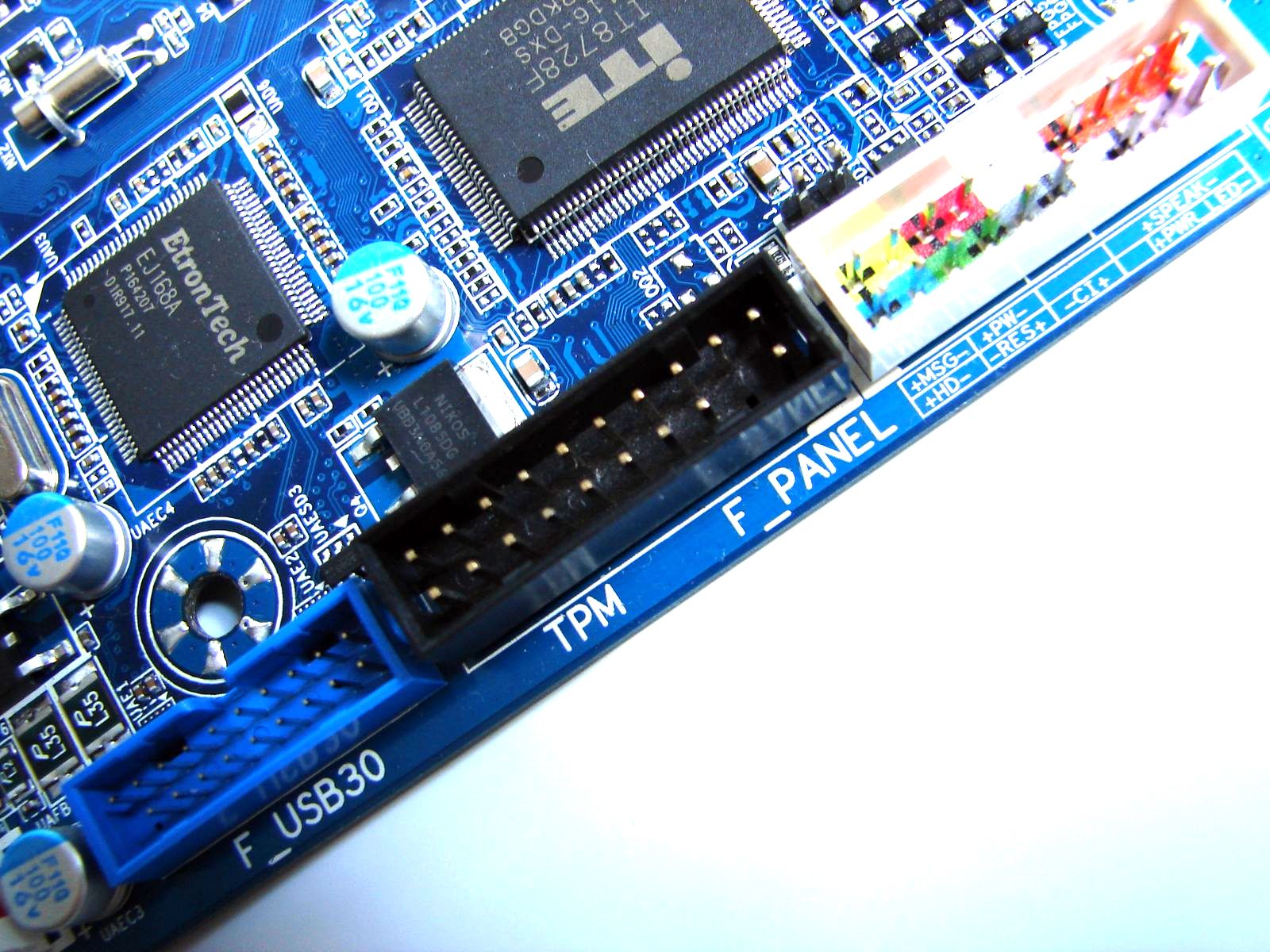

Conectorii de pe back panel sunt suplimentaţi de o serie de headere pe PCB, după cum urmează: un header pentru conectorii audio frontali, trei headere ce pot genera până la şase porturi USB 2.0, un header Serial, un header FireWire, un header ce poate genera până la două porturi USB 3.0, un header pentru conectarea unui modul TPM şi header-ul pentru conectarea panoului de control frontal al carcasei.

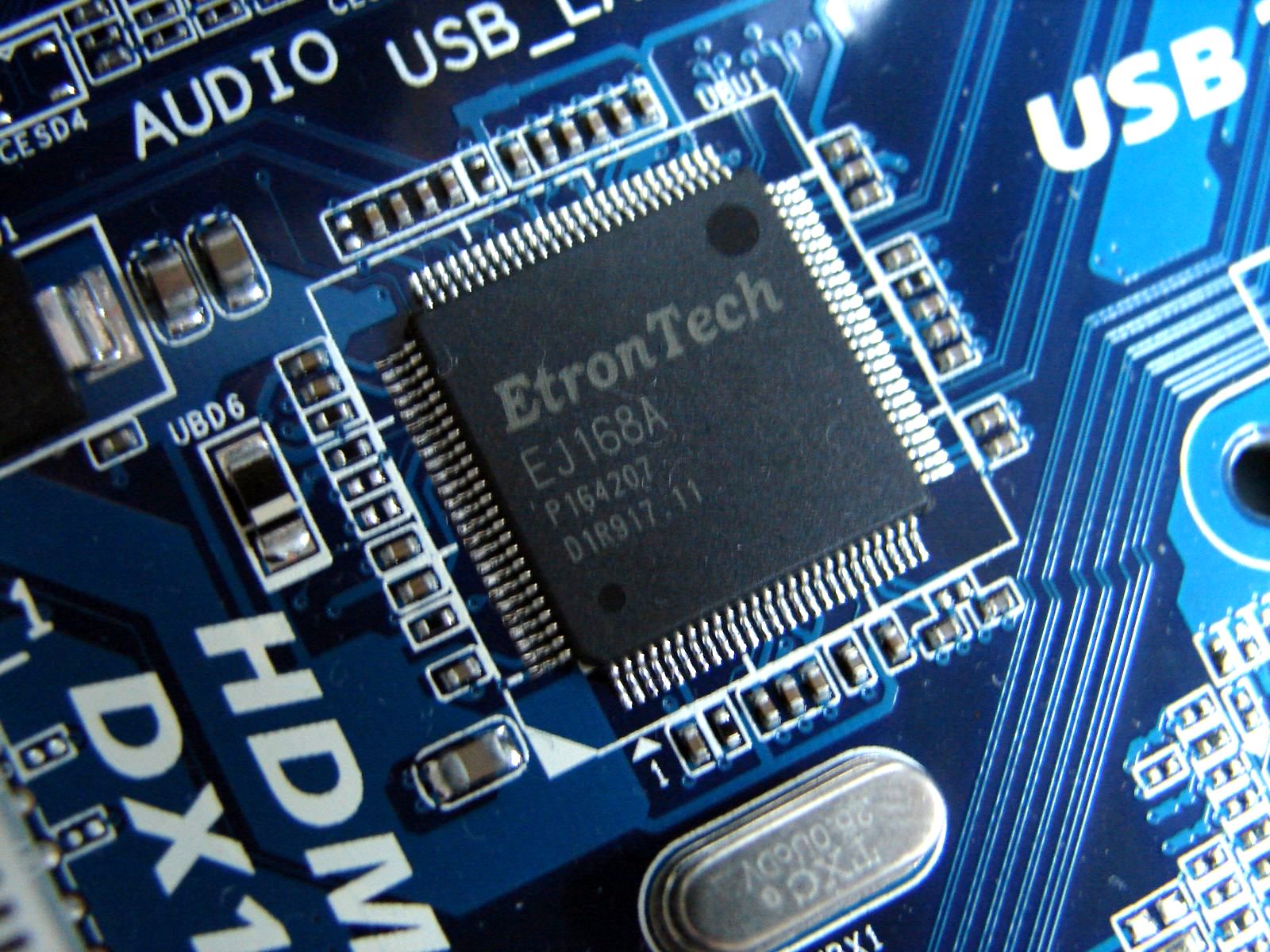

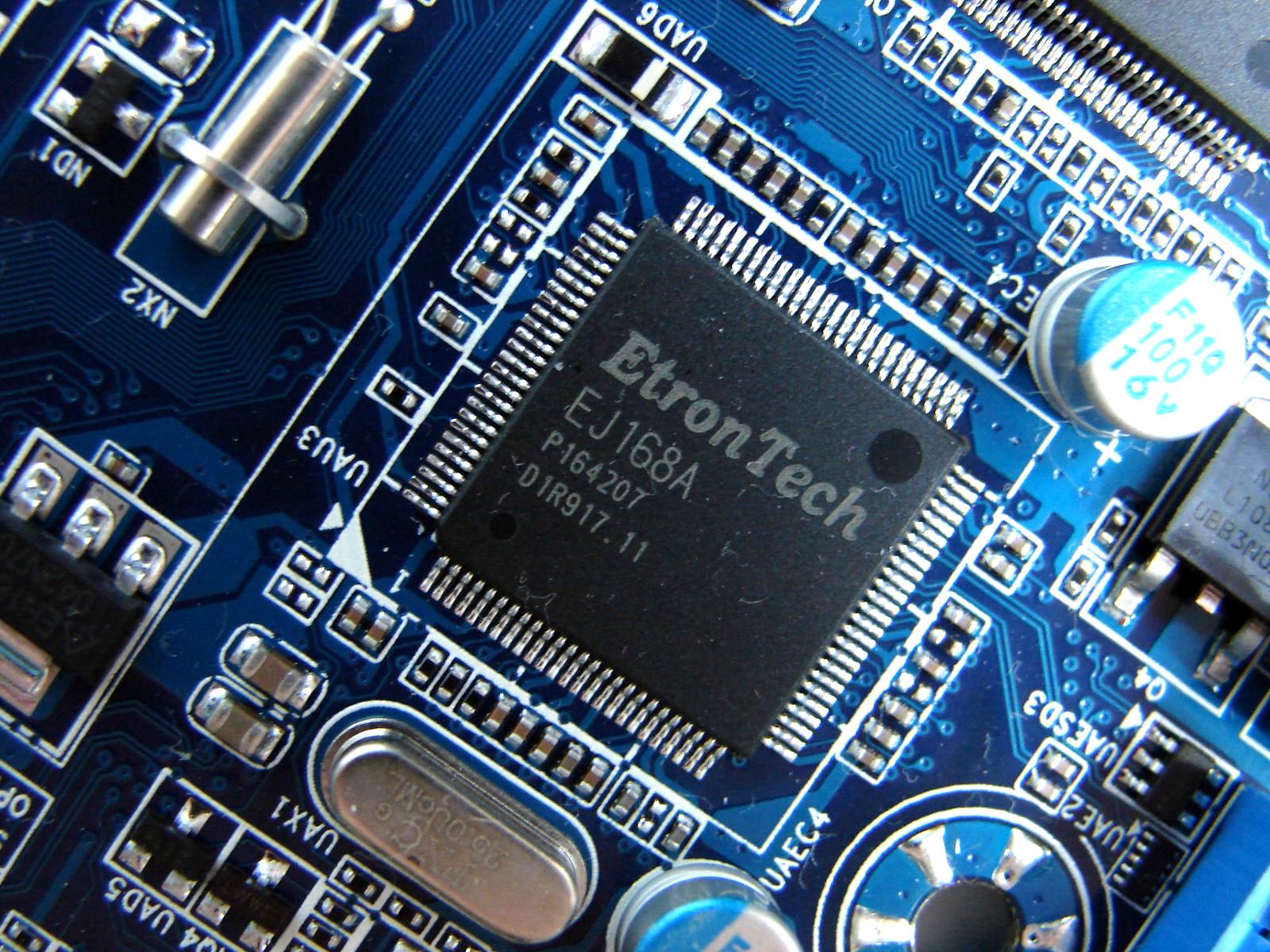

Cele patru porturi USB 3.0 de care dispune GIGABYTE GA-Z68XP-UD3-iSSD sunt disponibile mulţumită a două controllere EtronTech EJ168A.
Pentru conectarea dispozitivelor de stocare, GIGABYTE GA-Z68XP-UD3-iSSD oferă opt porturi SATA, dintre care patru sunt SATA 3.0Gb/s şi alte patru sunt SATA 6.0Gb/s. Două dintre cele patru porturi SATA 6.0Gb/s sunt însă disponibile prin intermediul unui controller Marvell 88SE9172.

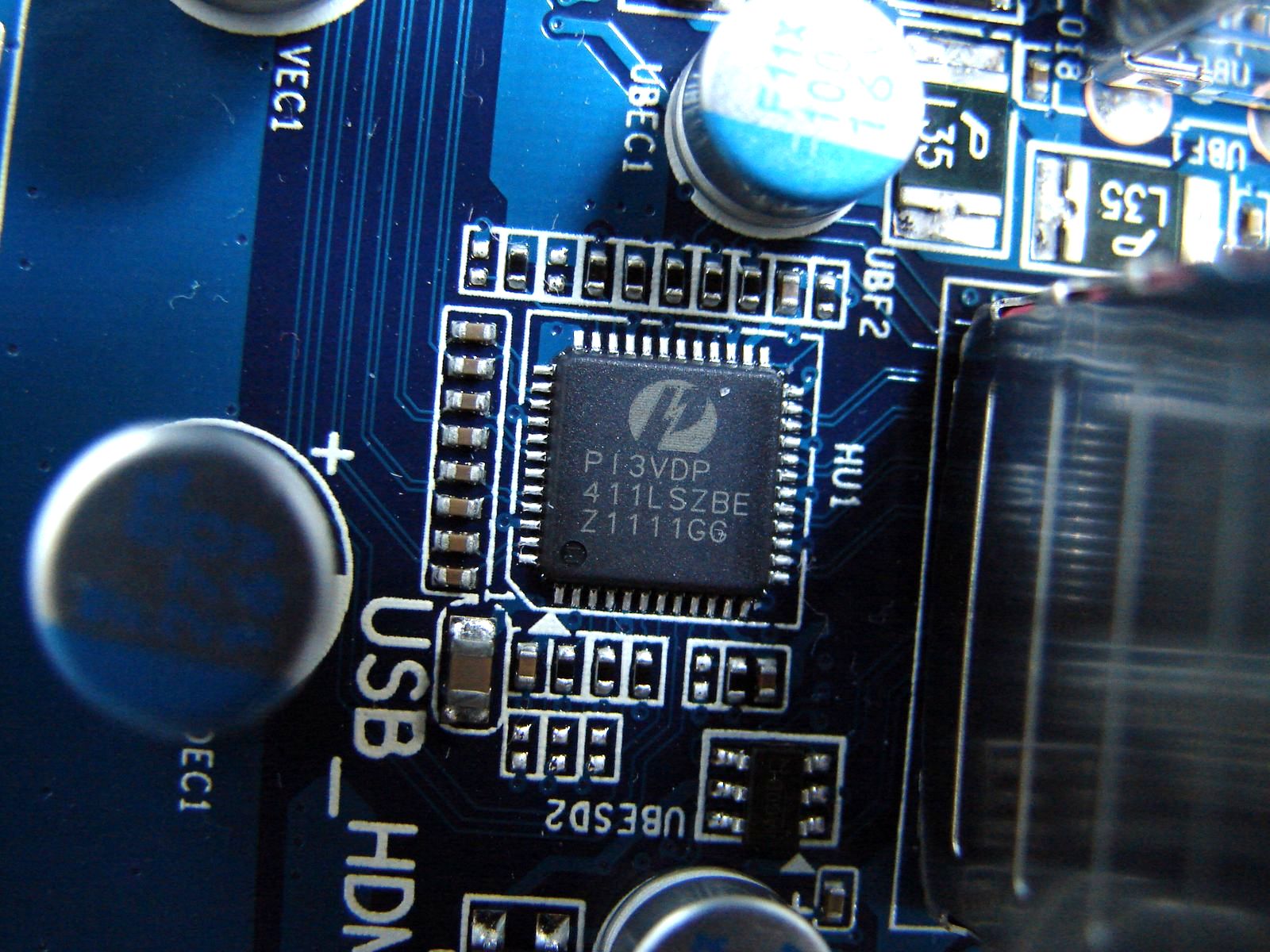

Aş vrea să mai menţionez prezenţa unui controller PCI ITE IT8892E, a unui controller de monitorizare ITE IT8728F şi a unui controller HDMI PI3VDP.

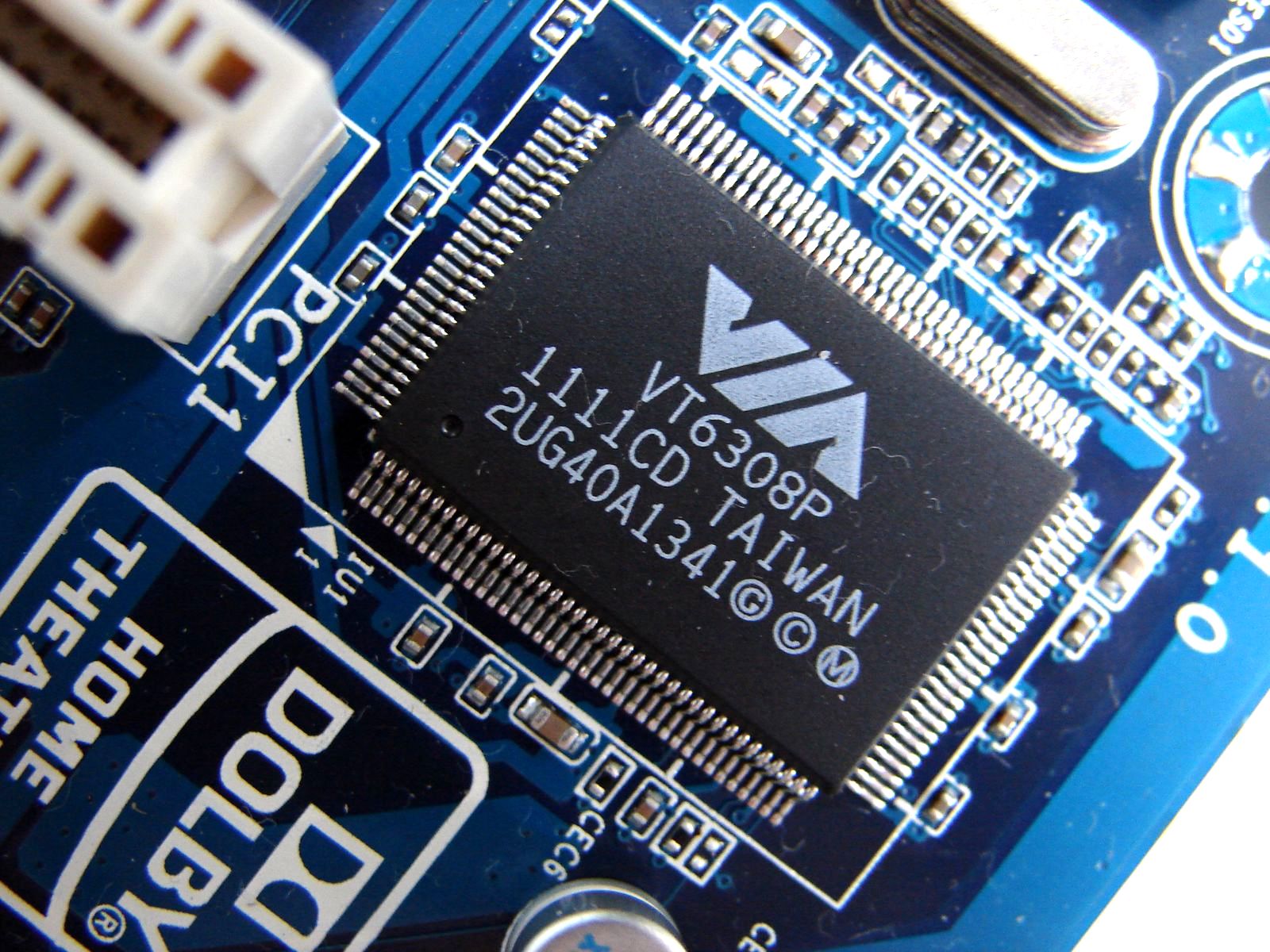

Interfeţele Gigabit Ethernet şi cea audio sunt generate de controllerele Realtek RTL8111E şi Realtek ALC889, iar porturile FireWire sunt generate de un controller VIA VT6308P.

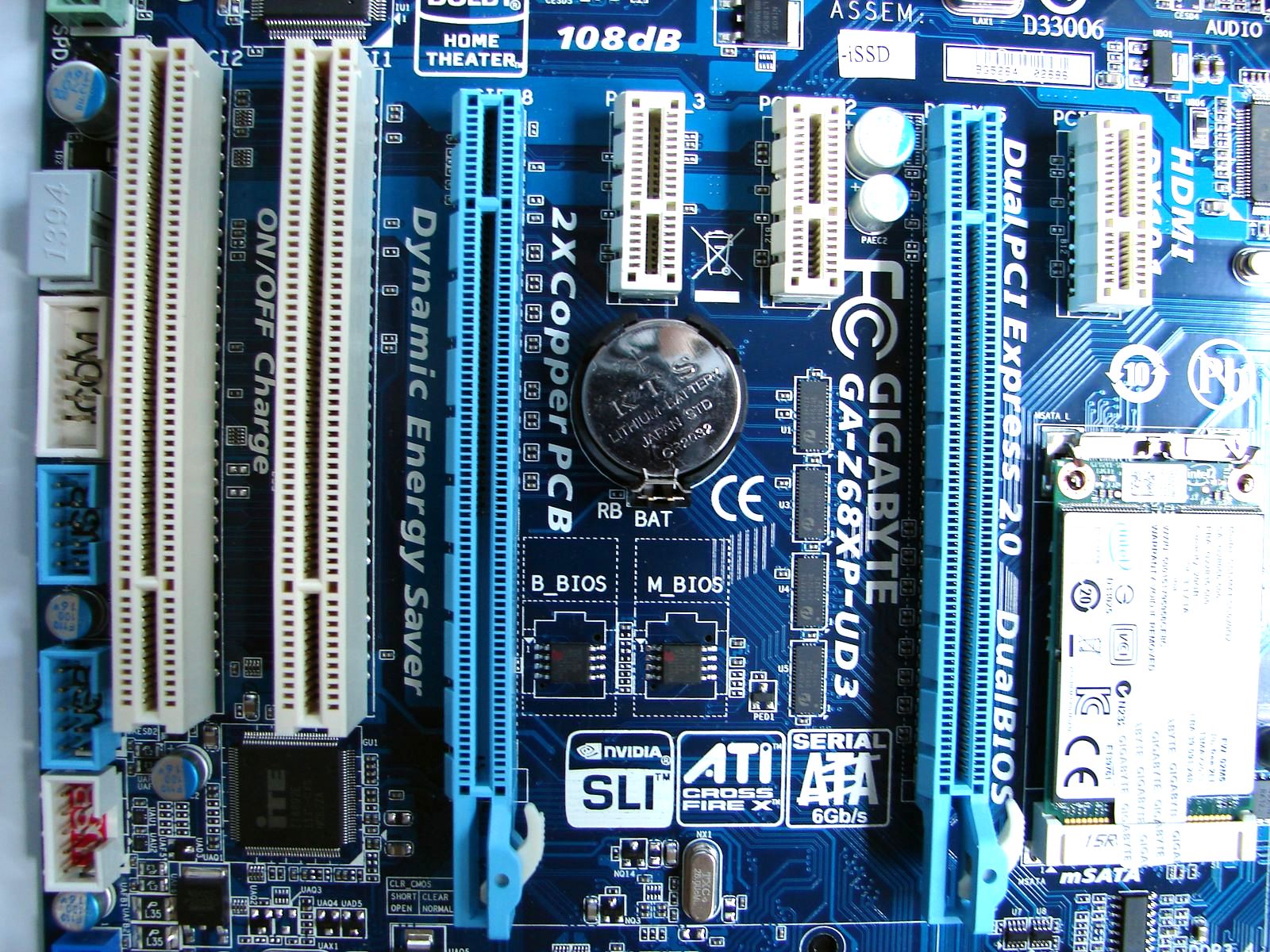

GIGABYTE GA-Z68XP-UD3-iSSD dispune de patru bancuri de memorie DDR3, care pot adăposti până la 32GB în configuraţie dual channel. Placa oferă un slot PCI-Express x16, un slot PCI-Express x16 care funcţionează în modul x8, trei slot-uri PCI-Express x1 şi două slot-uri PCI.

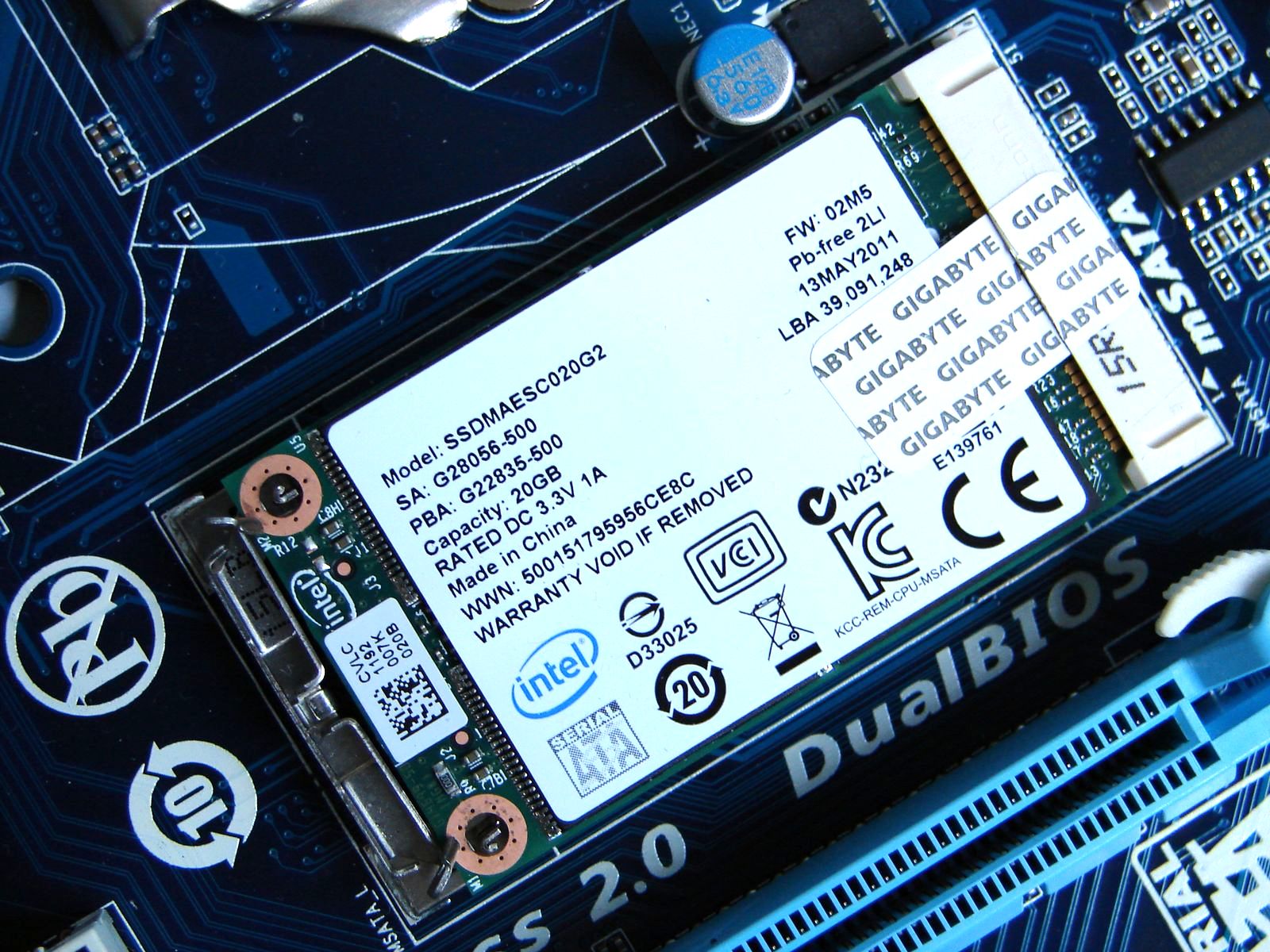

La fel ca GA-Z68AP-D3, GIGABYTE GA-Z68XP-UD3-iSSD dispune de un slot mSATA.

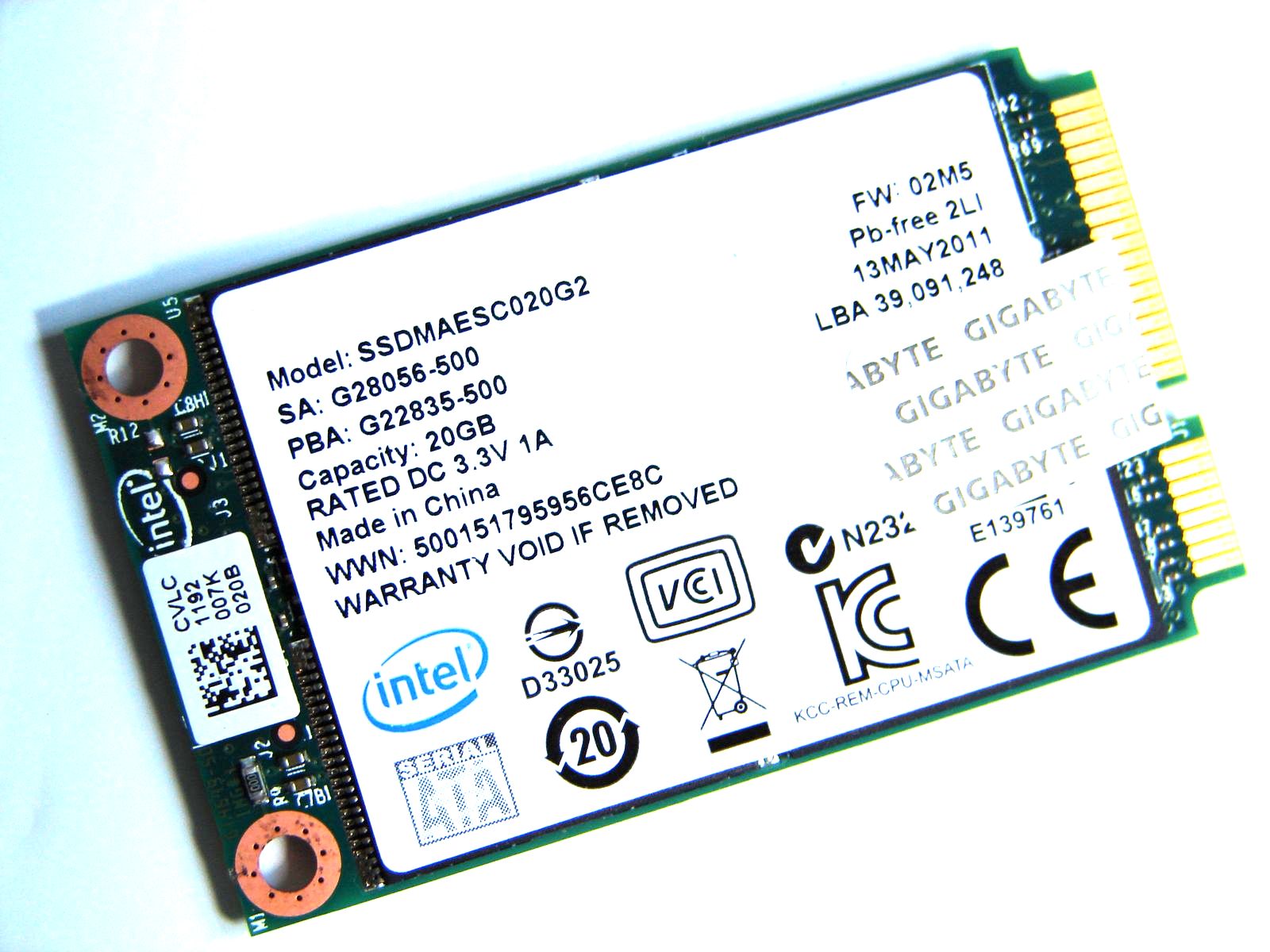

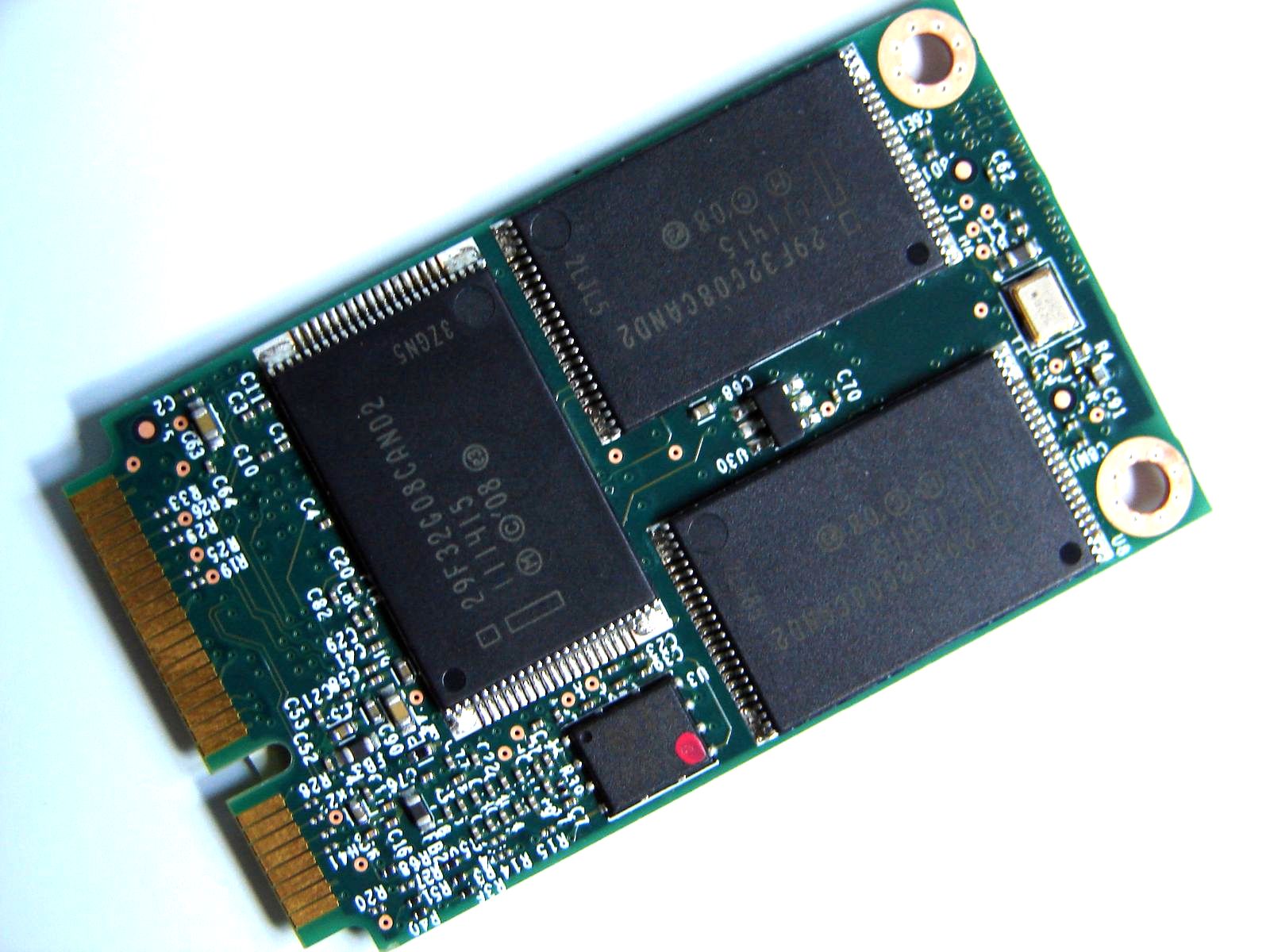

Diferenţa constă însă în faptul că de această dată slot-ul respectiv este ocupat cu un SSD Intel de 20GB de foloseşte tehnologia SLC.
