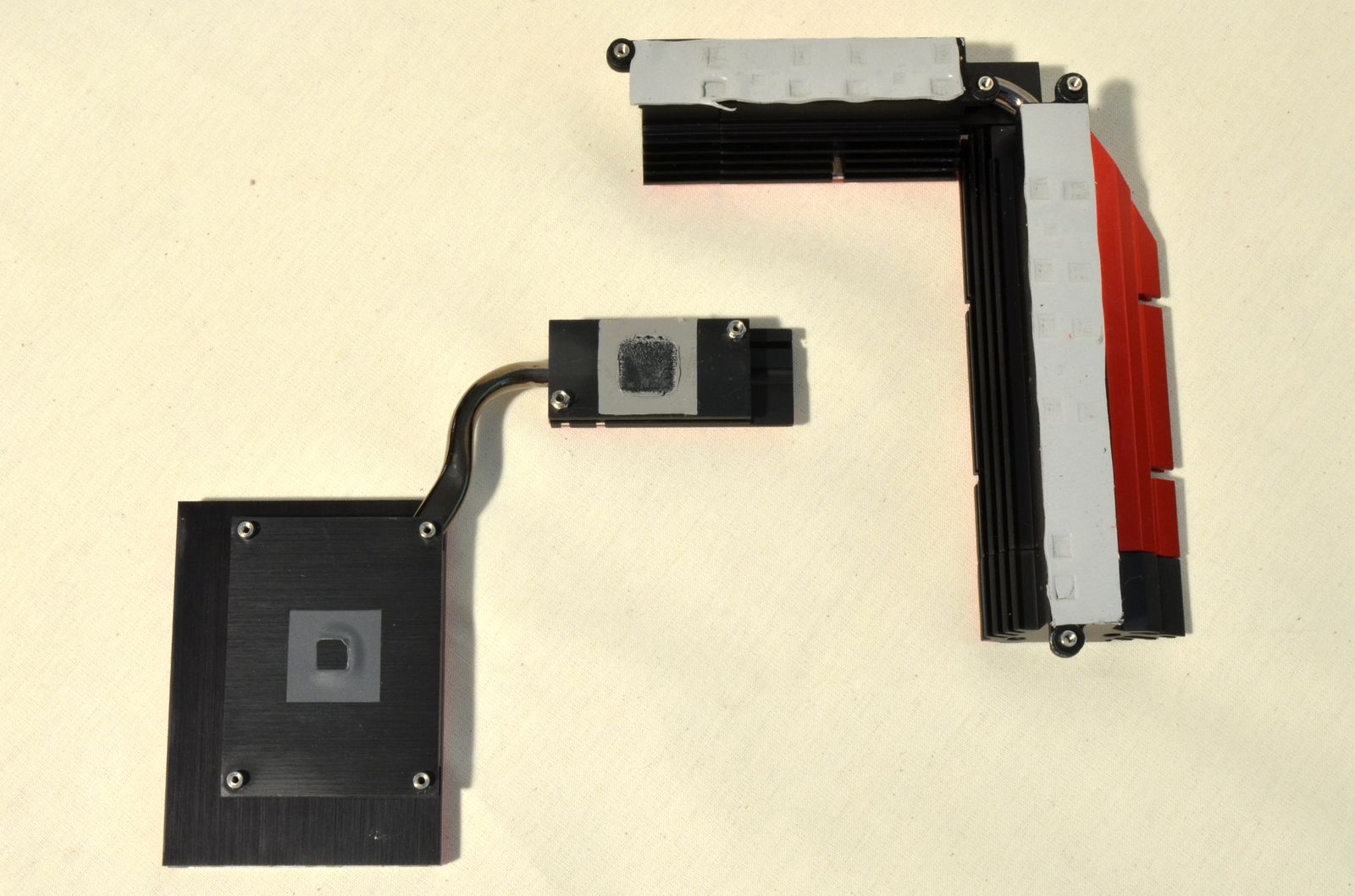

Soluţia de răcire este formată din 2 ansambluri a câte 2 heatsink-uri conectate cu heatpipe-uri: unul pentru VRM şi al doilea pentru chipset şi un switch PCI-Express. Ansamblul montat pe VRM este prevăzut şi cu un canal pentru soluţii de răcire cu apă, iar fixarea pe placa de bază se face cu şuruburi cu arc.

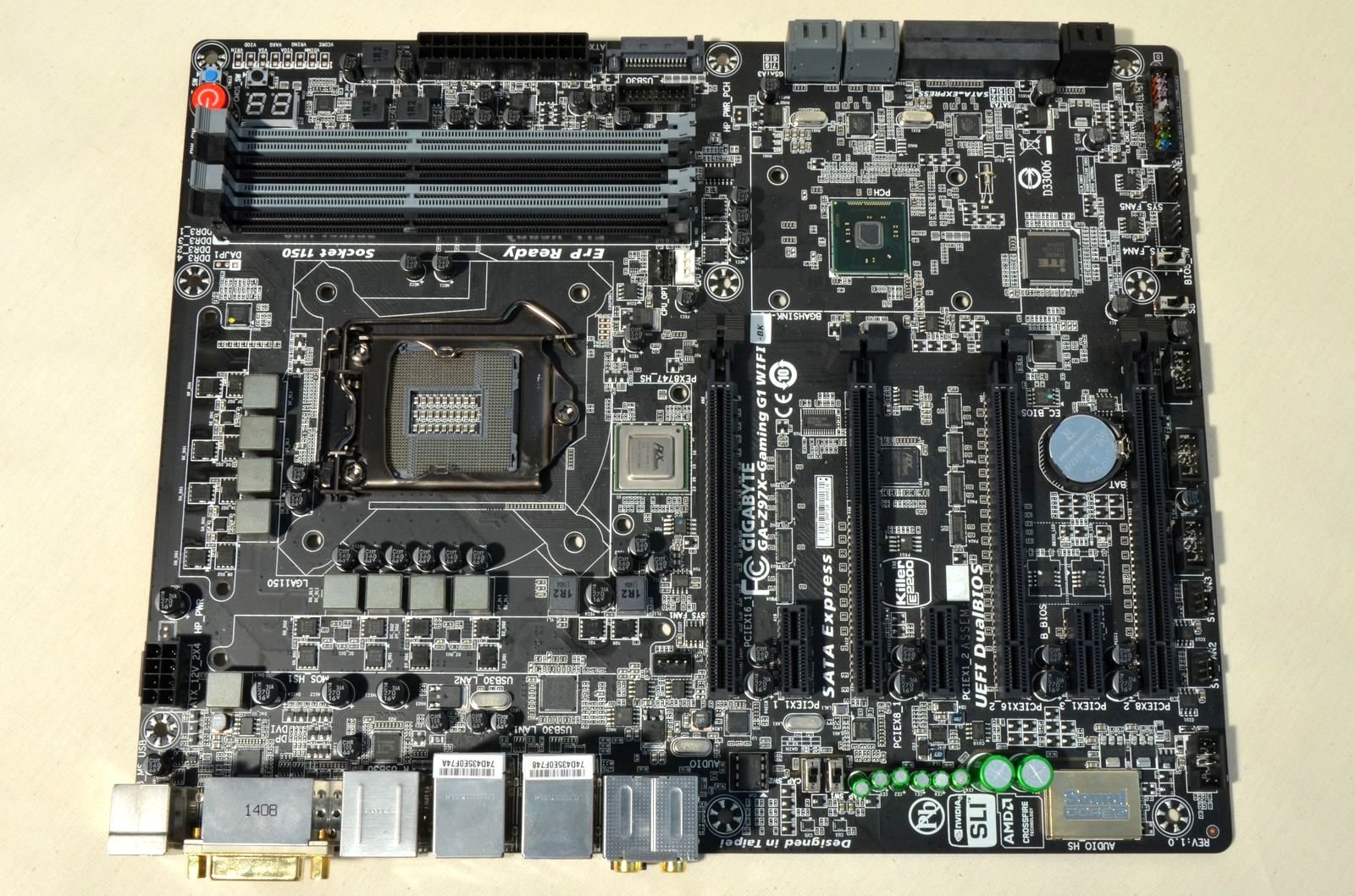

După înlăturarea elementelor pentru răcire, se poate trece la o analiză mai amănunţită a PCB-ului, care se prezintă supra-populat, dar ordonat.

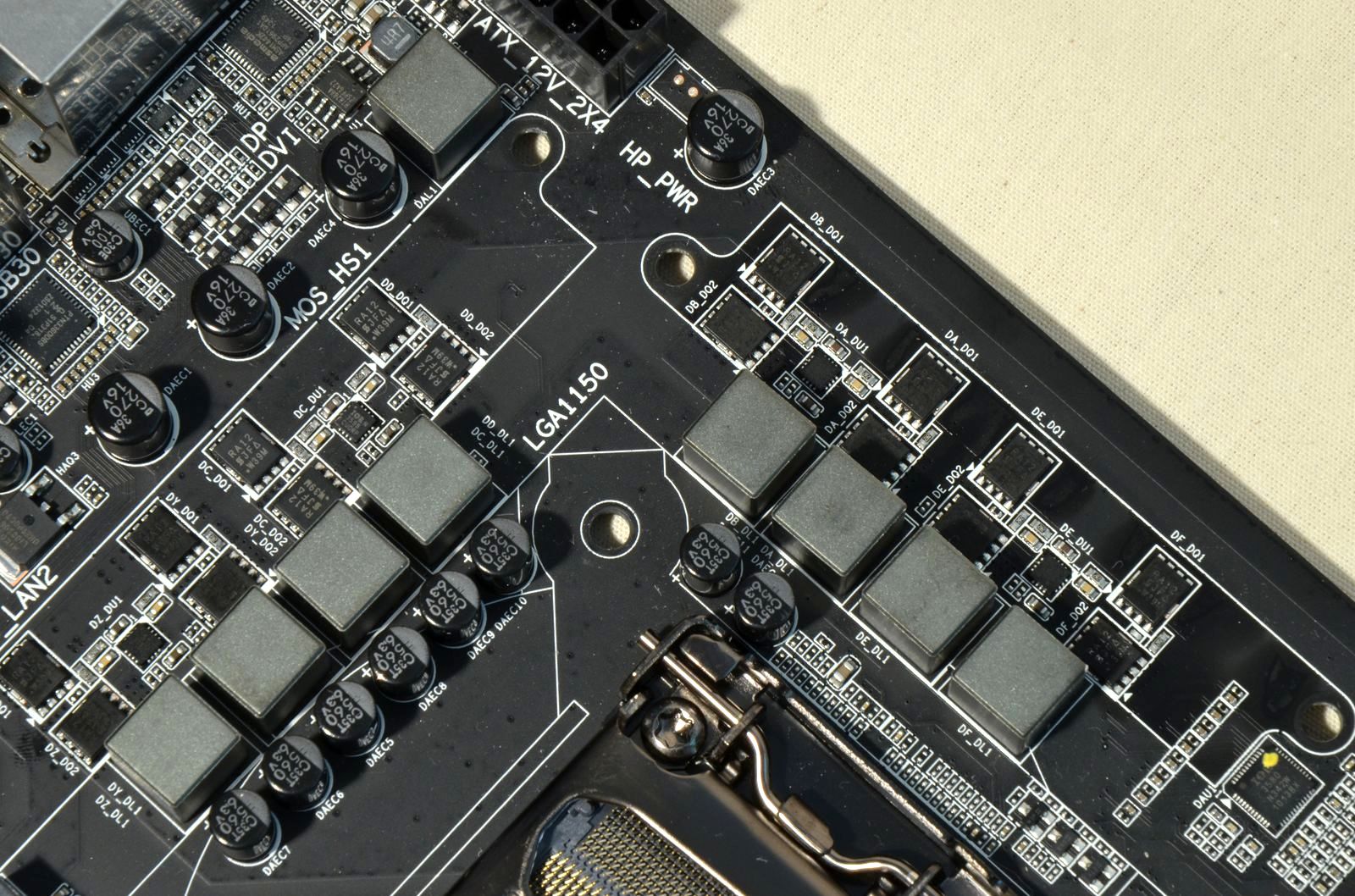

Pentru alimentarea procesorului a fost construit un VRM din 8 faze.

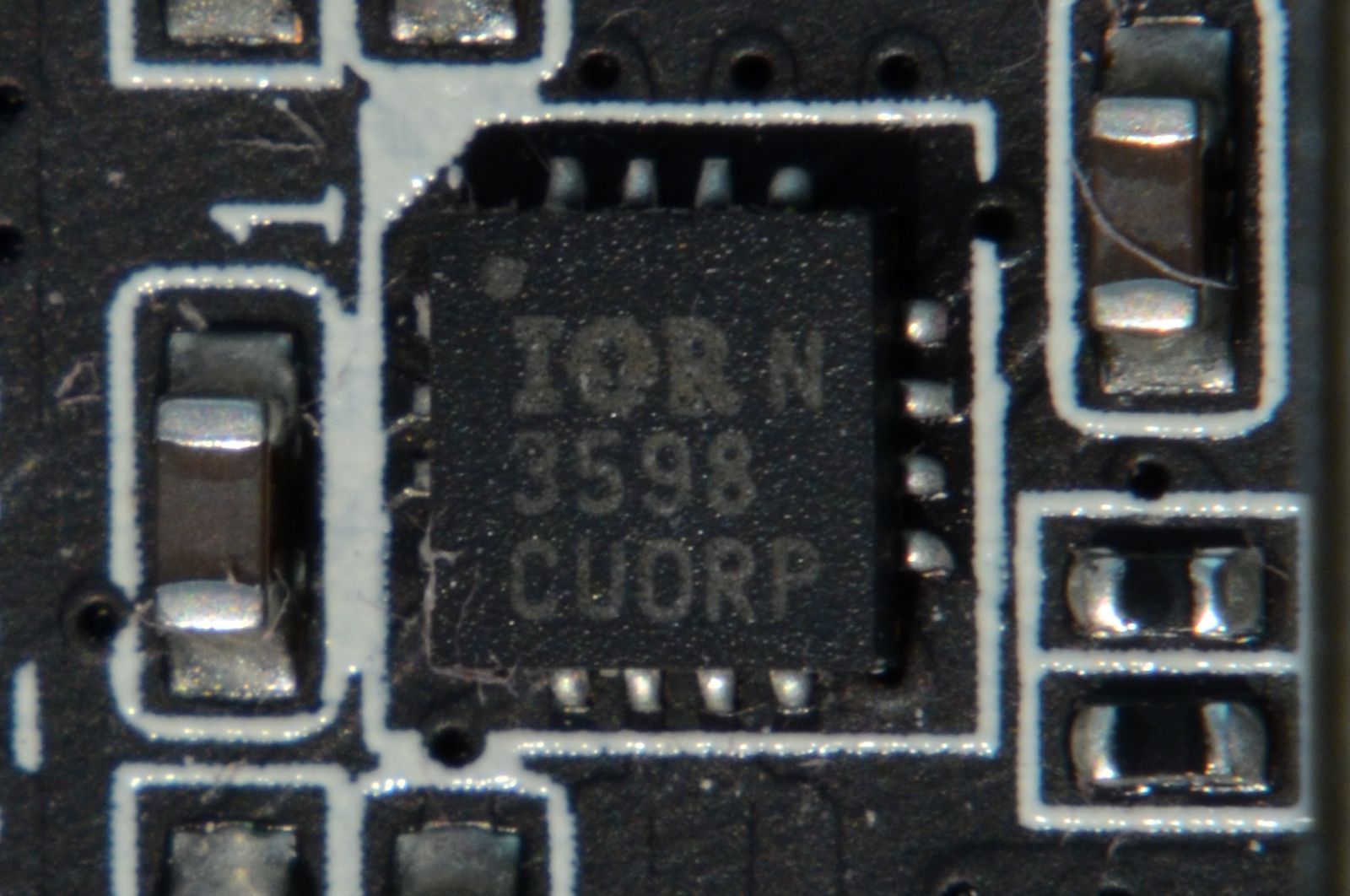

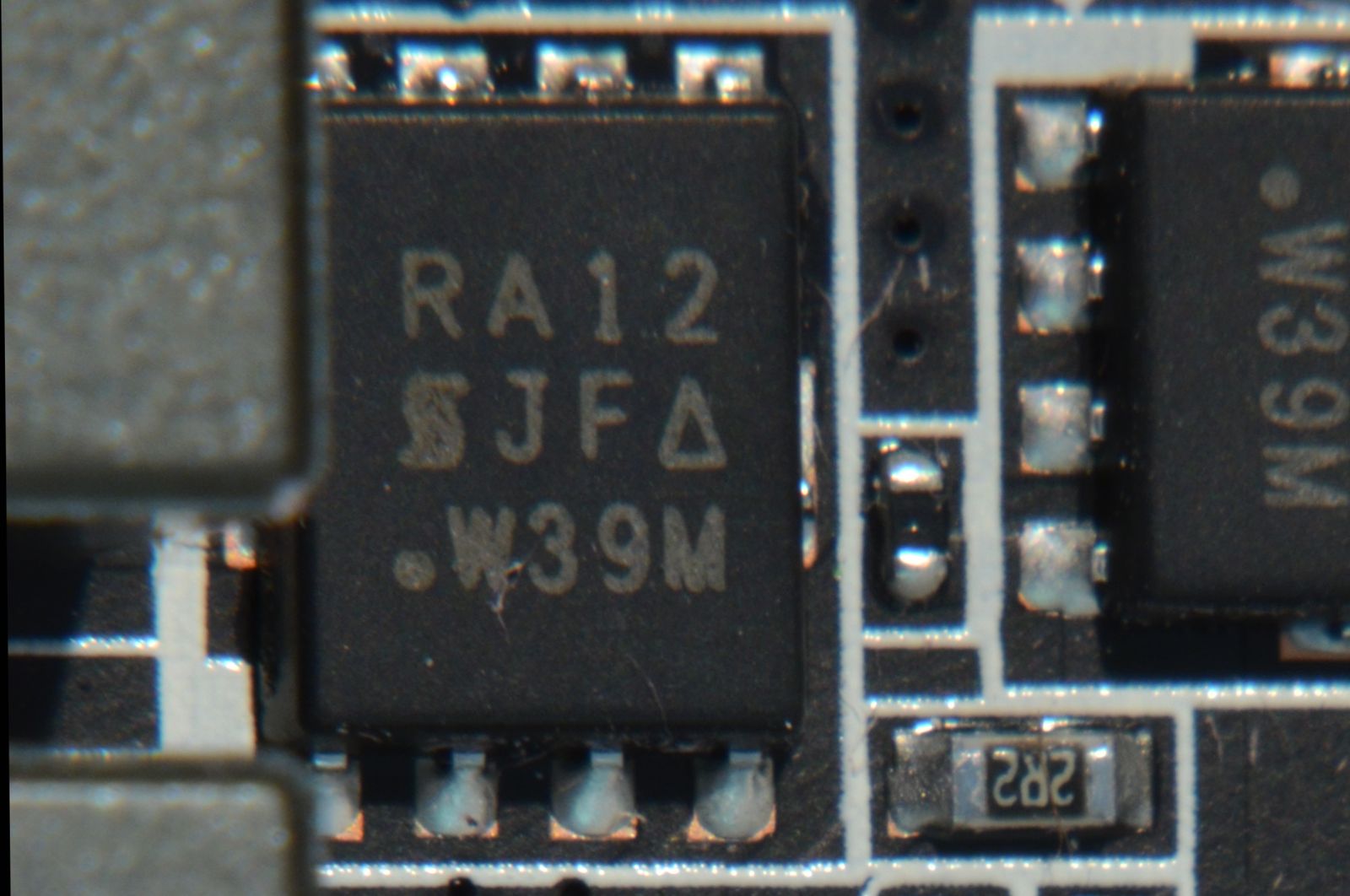

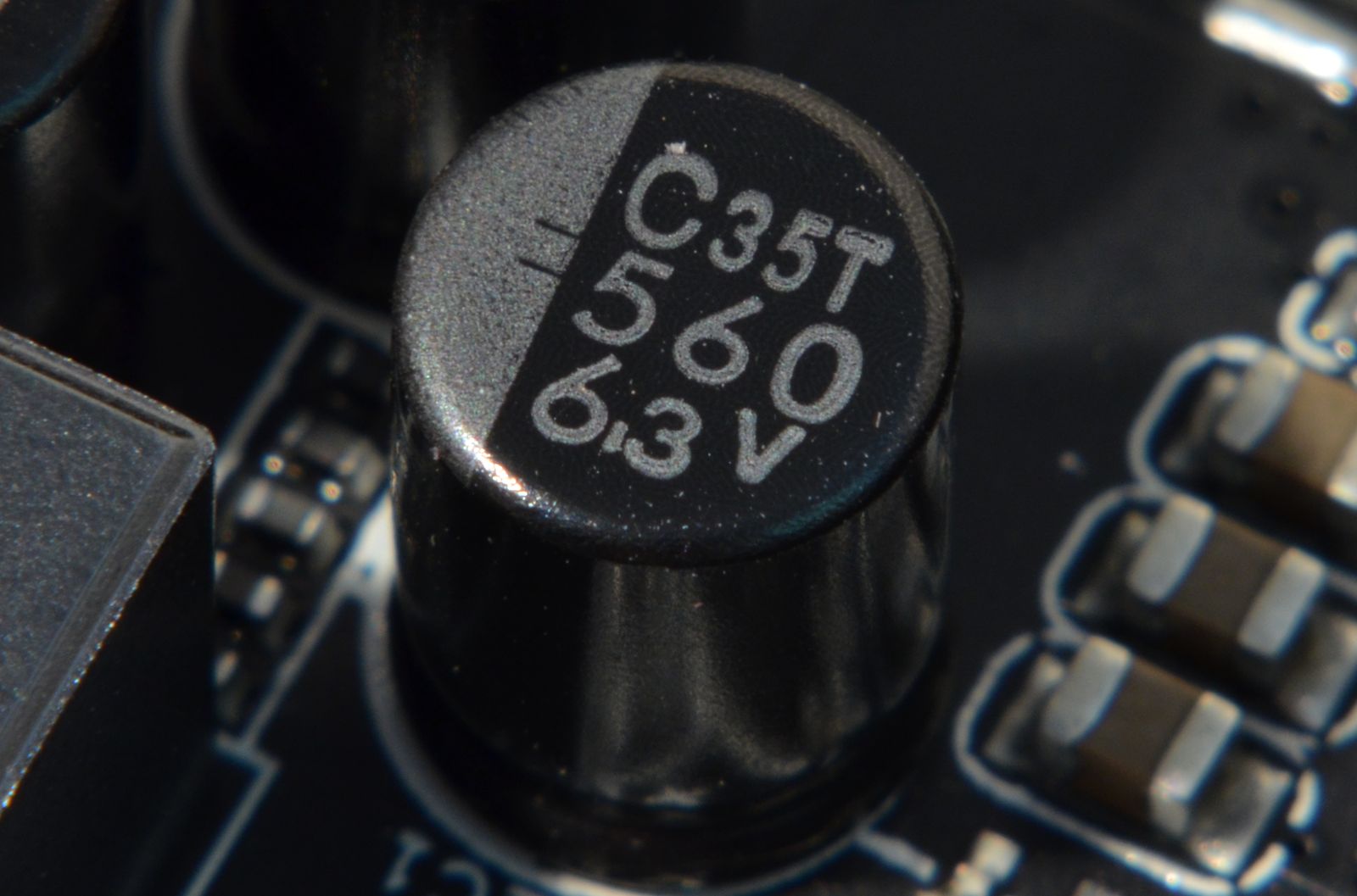

Odată cu reducerea numărului de faze, s-a lucrat serios la „întărirea” lor, astfel că pentru fiecare sunt folosiţi câte 2 tranzistori MOSFET, 1 driver produs de International Rectifier, o bobină cu miez de ferită şi condesatori „Black” certificaţi pentru funcţionare timp de 10 000 ore.

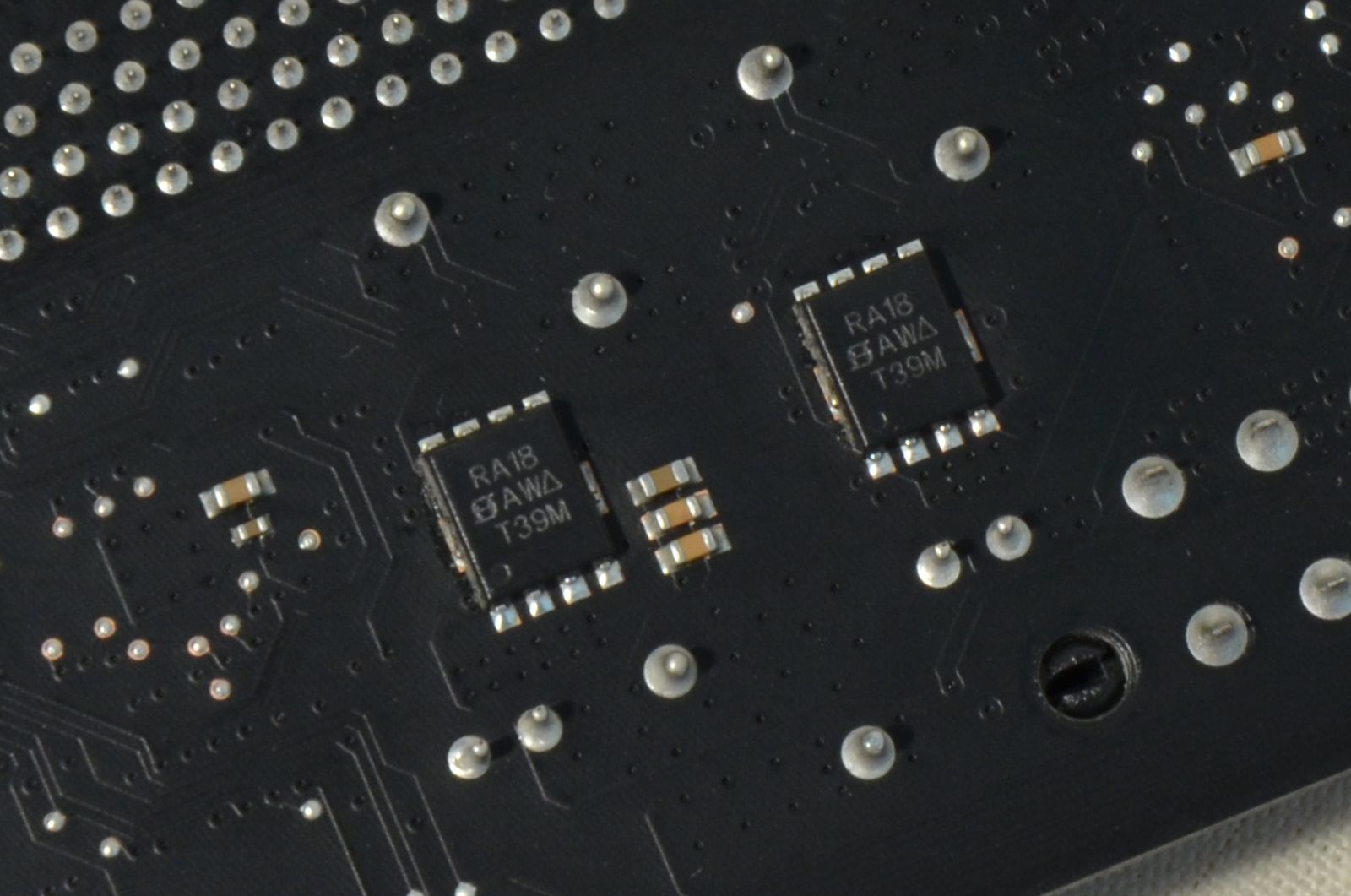

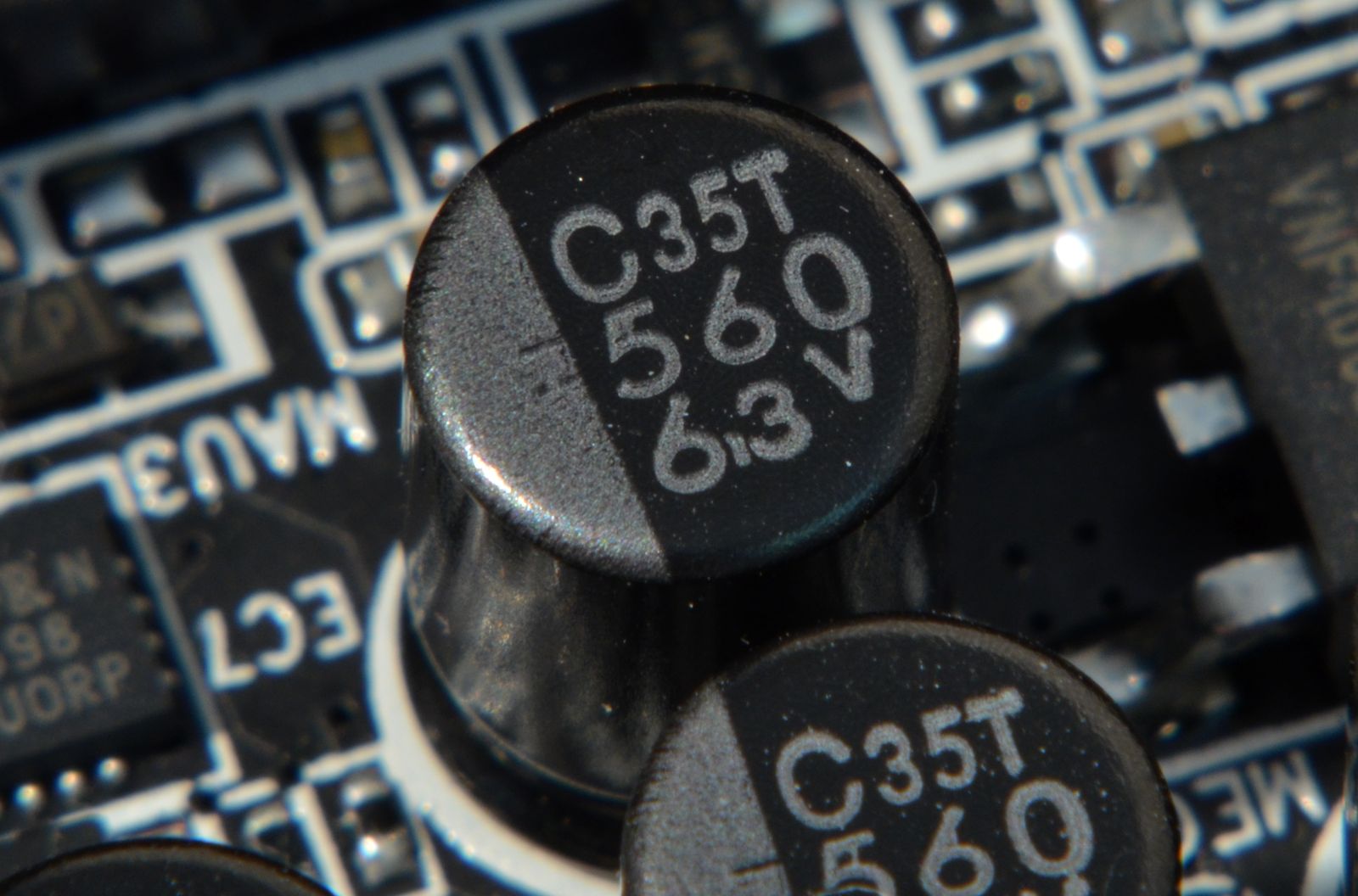

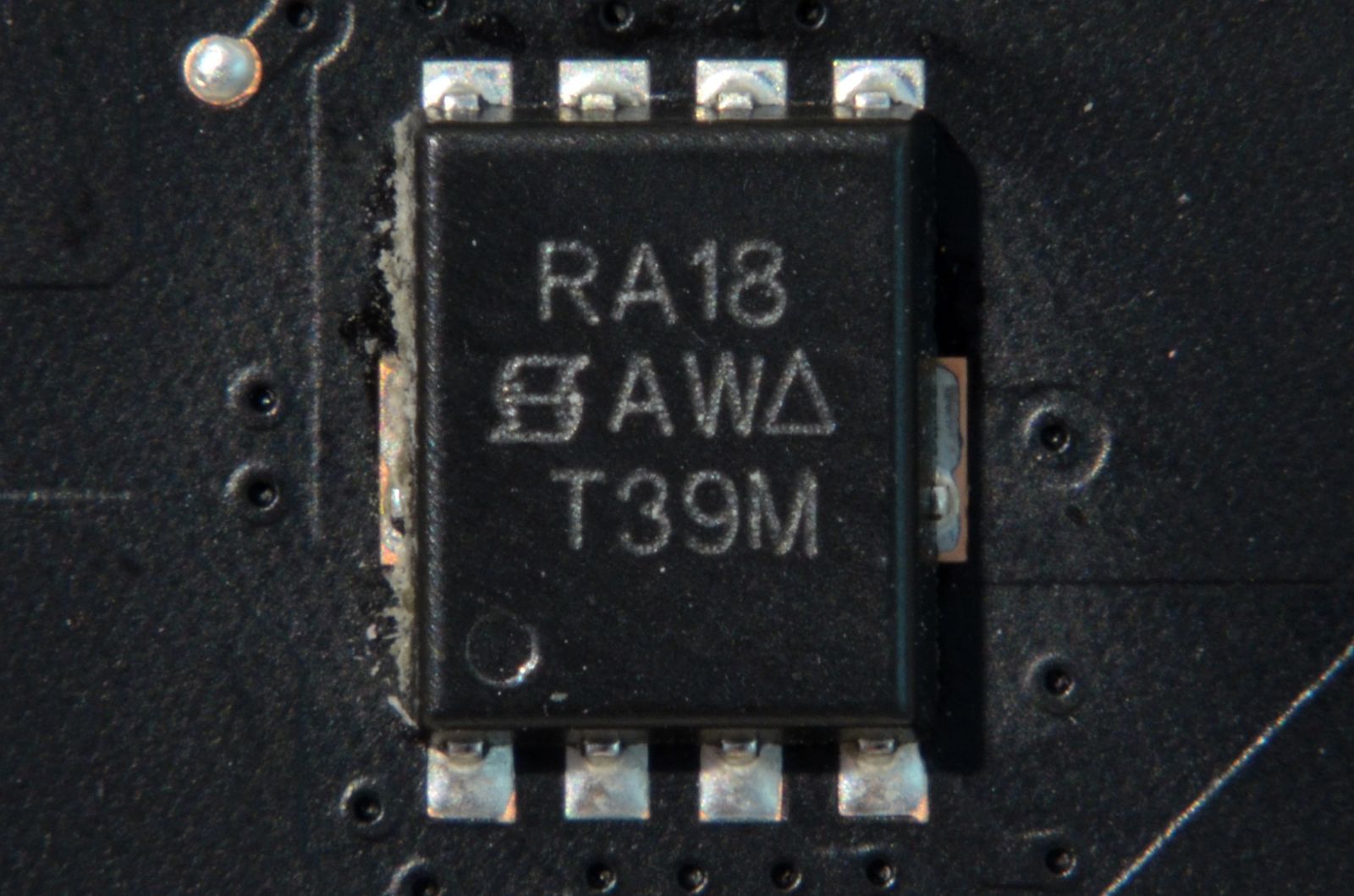

Pentru alimentarea memoriei RAM, a fost folosită o construcţie similară, doar că de această dată avem numai 2 faze şi fiecare fază dispune de câte 3 tranzistori, amplasaţi de ambele părţi ale PCB-ului. Şi de această dată avem de a face cu bobine cu miez de ferită şi condensatori certificaţi pentru 10 000 ore de funcţionare.

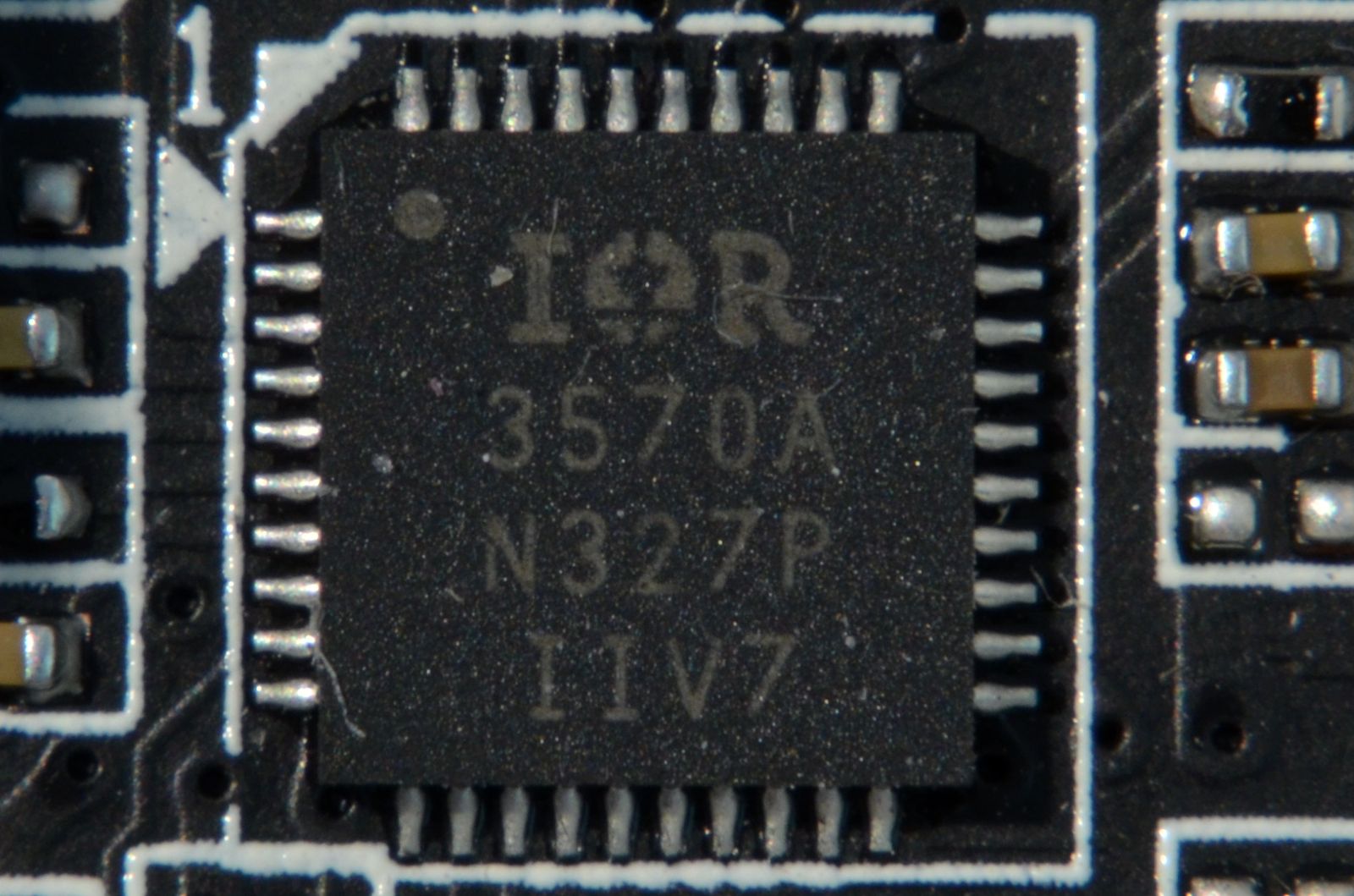

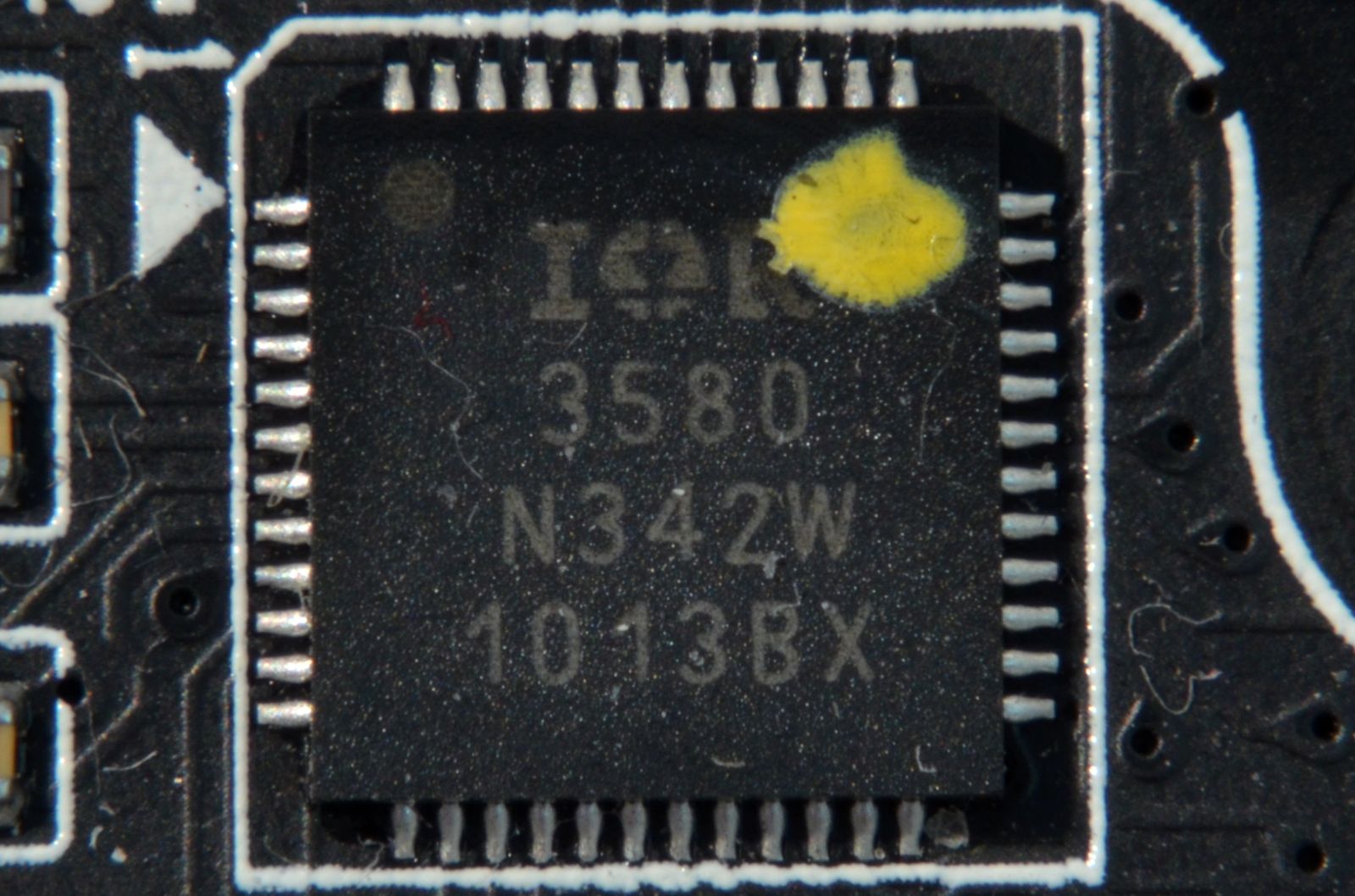

În ambele situaţii, avem de a face cu controllere produse de International Rectifier.

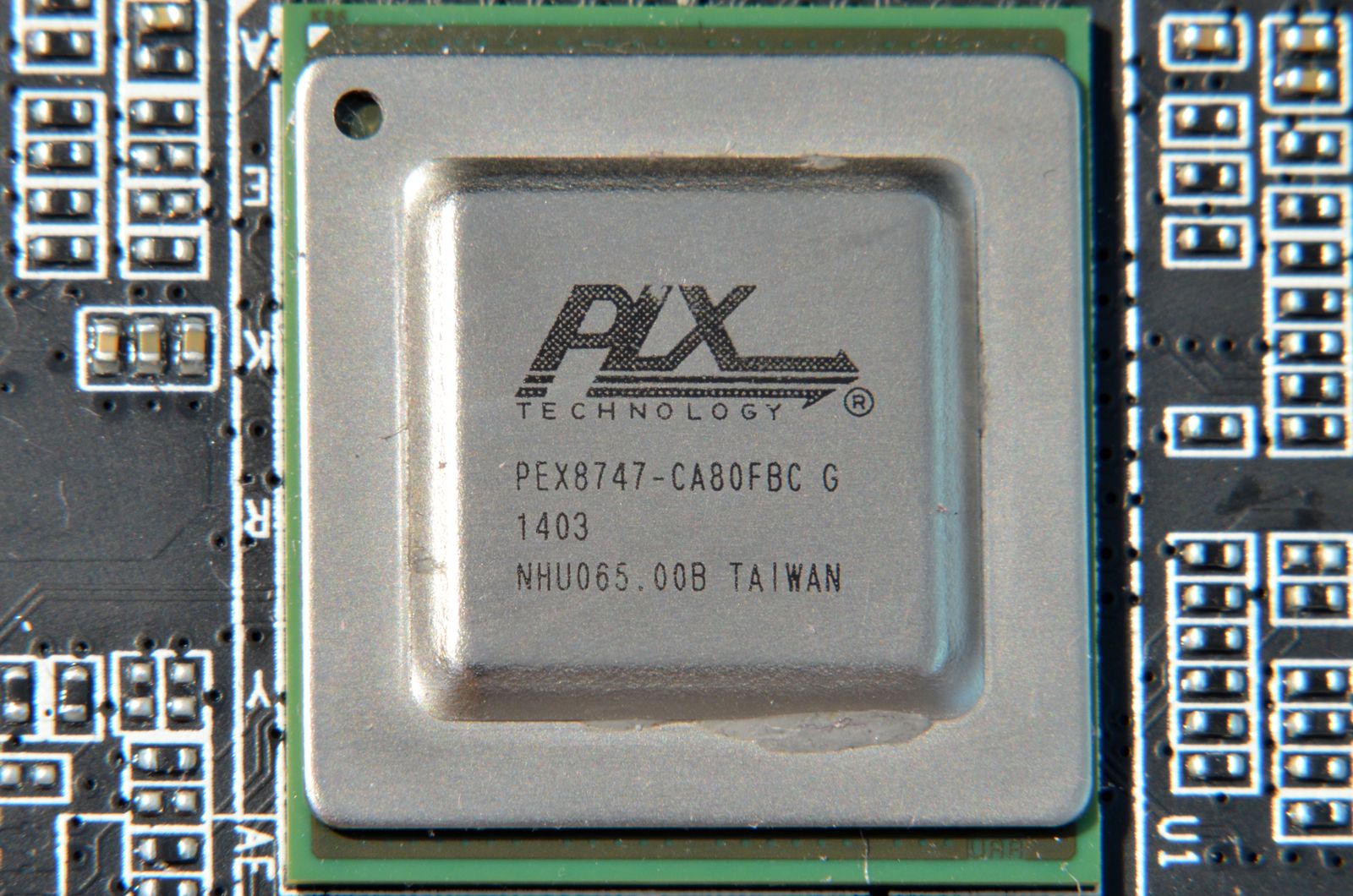

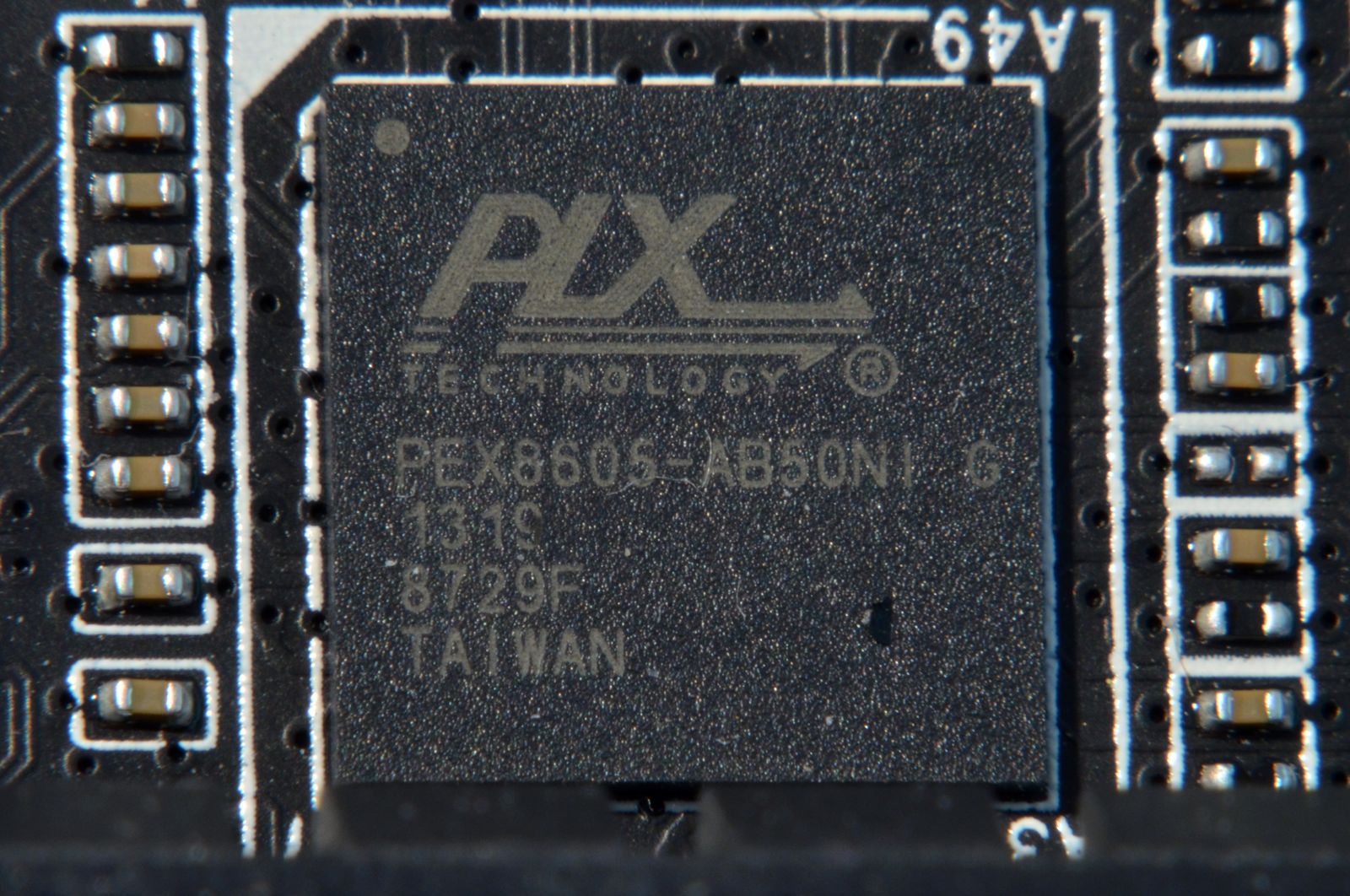

Coborând puţin mai jos pe lungimea PCB-ului, observăm un switch PCI-Express PEX8748 produs de PLX Technology, ce poate gestiona până la 48 canale PCI-Express Gen 3.0. El este completat de un mai banal switch PCI-Express Gen 2.0 PEX8605, amplasat între slot-urile de expansiune ale plăcii.

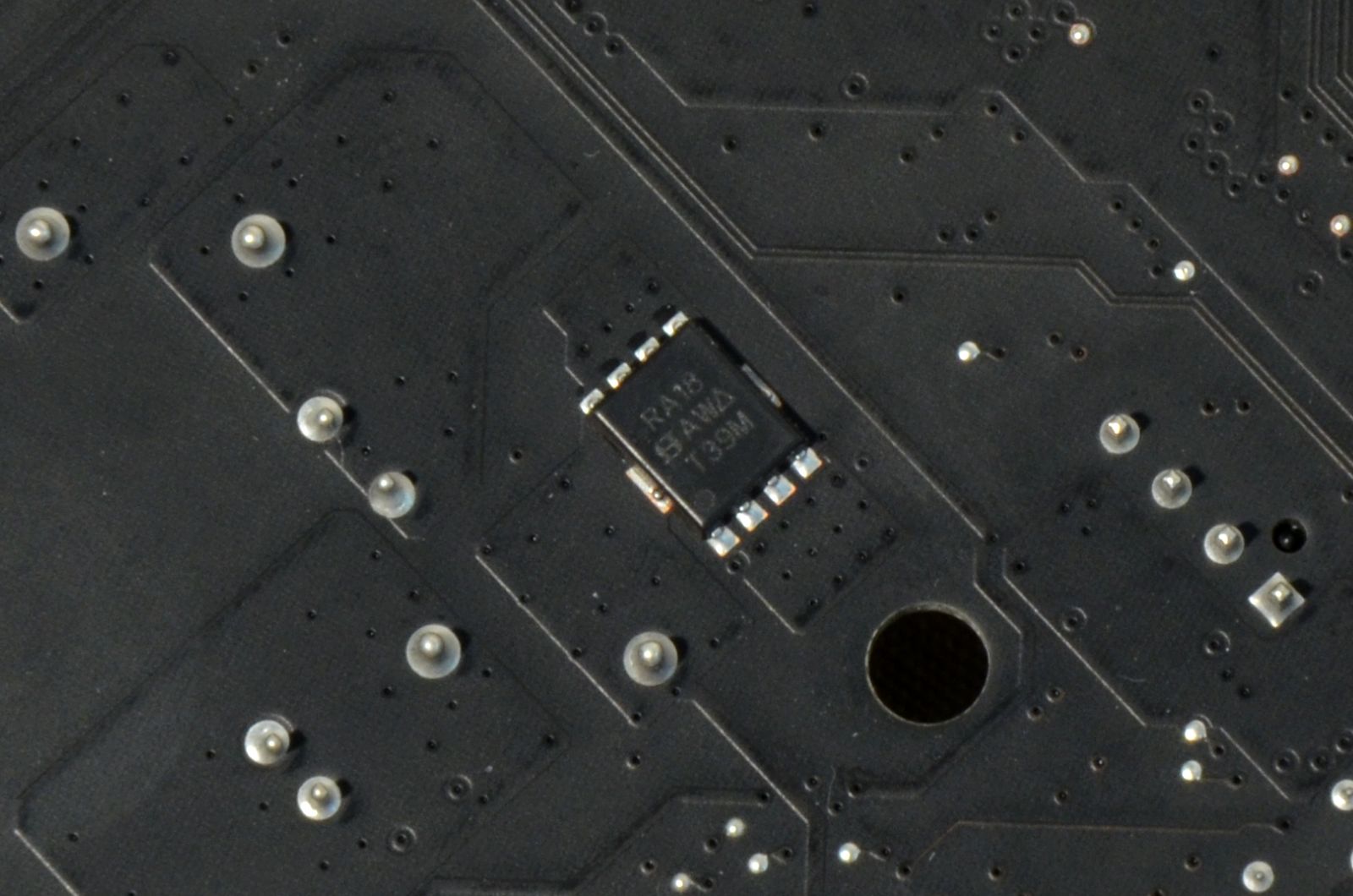

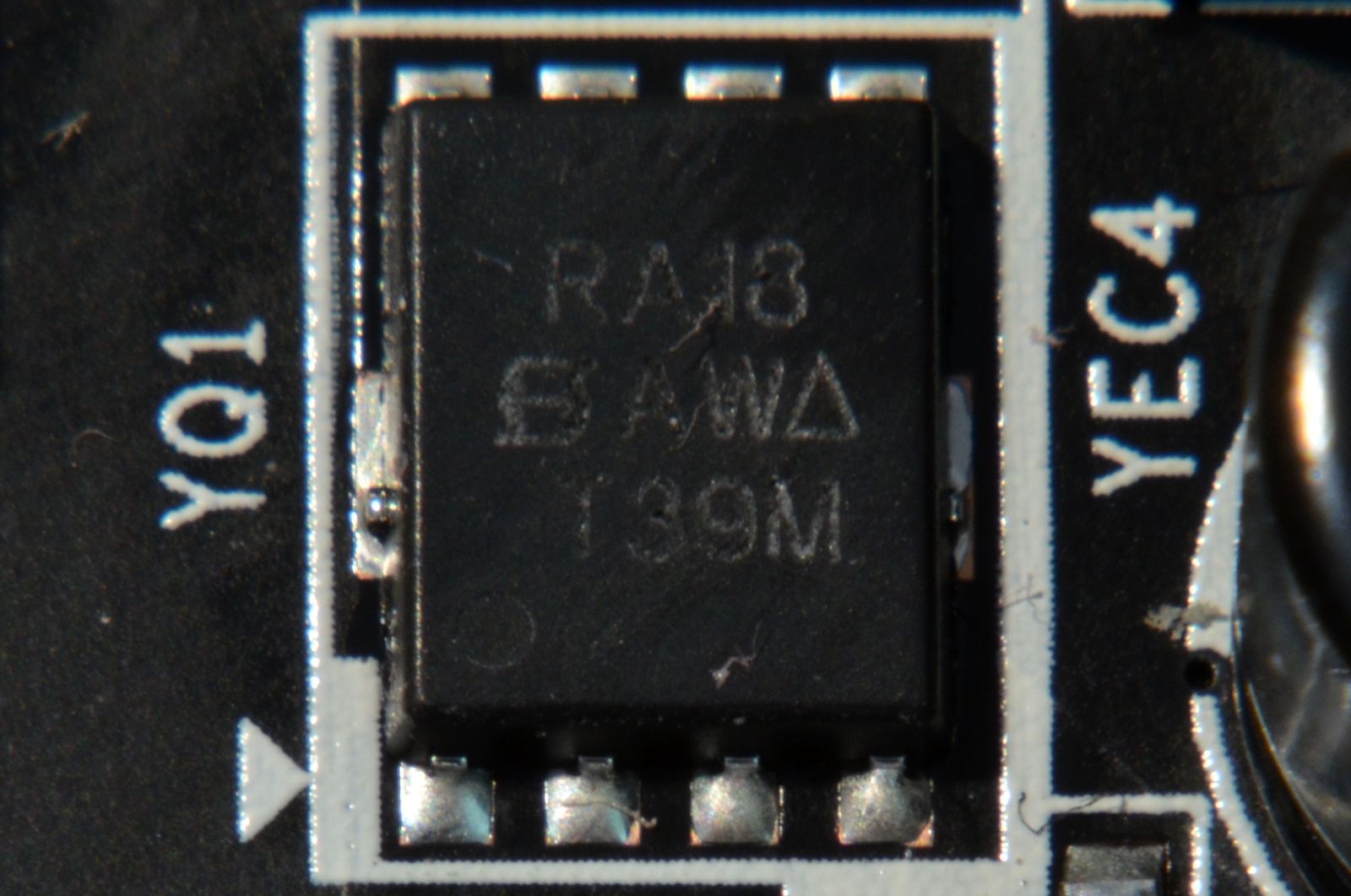

Pentru PEX8747 a fost chiar construit un VRM cu o fază, cu componente dispuse de ambele părţi ale PCB-ului.

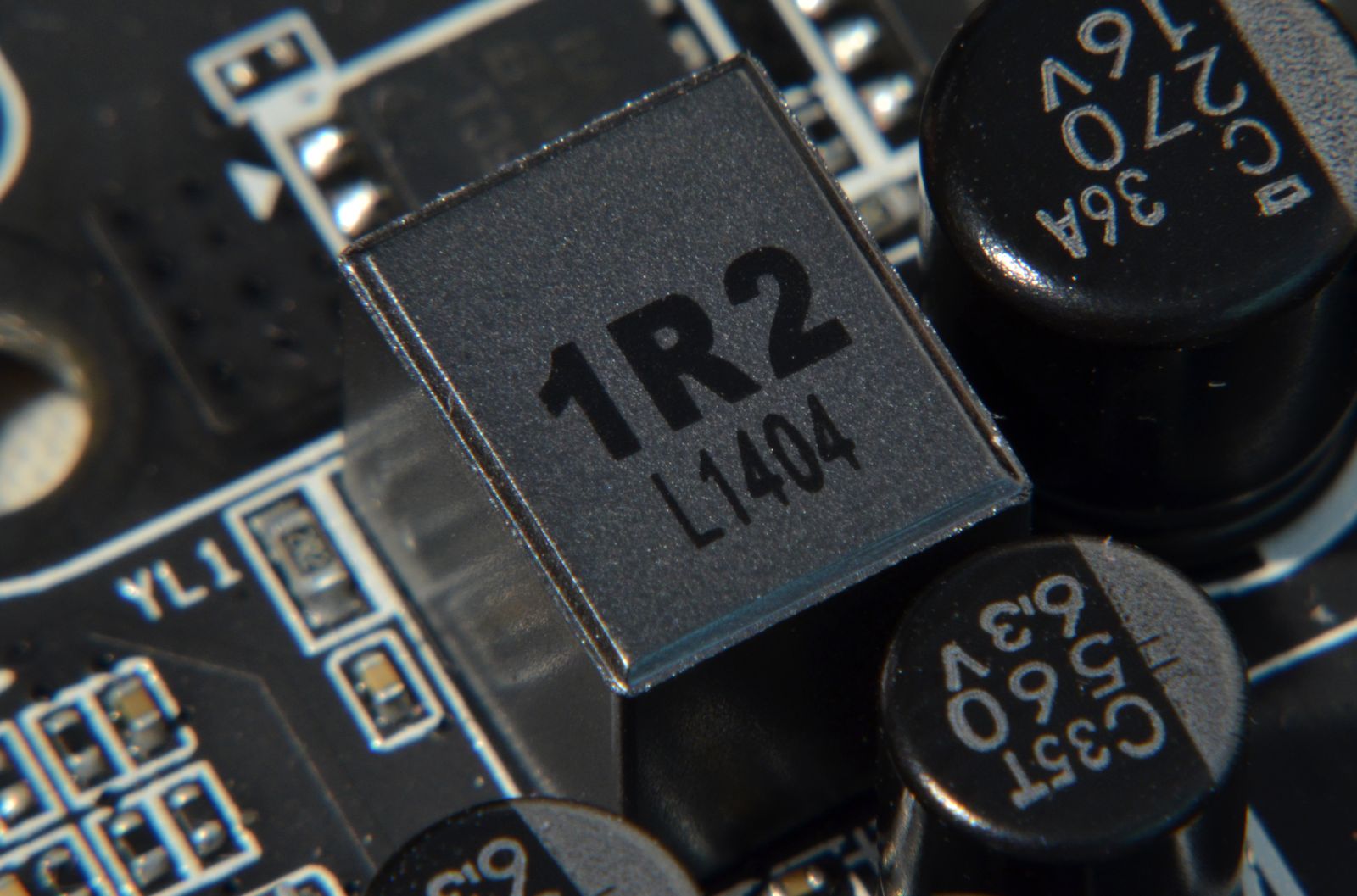

Acesta foloseşte 3 tranzistori MOSFET, 1 bobină cu miez de ferită şi condensatori solizi certificaţi pentru 10 000 ore de funcţionare. Controller-ul este un RT8120D produs de Richtek Technology.

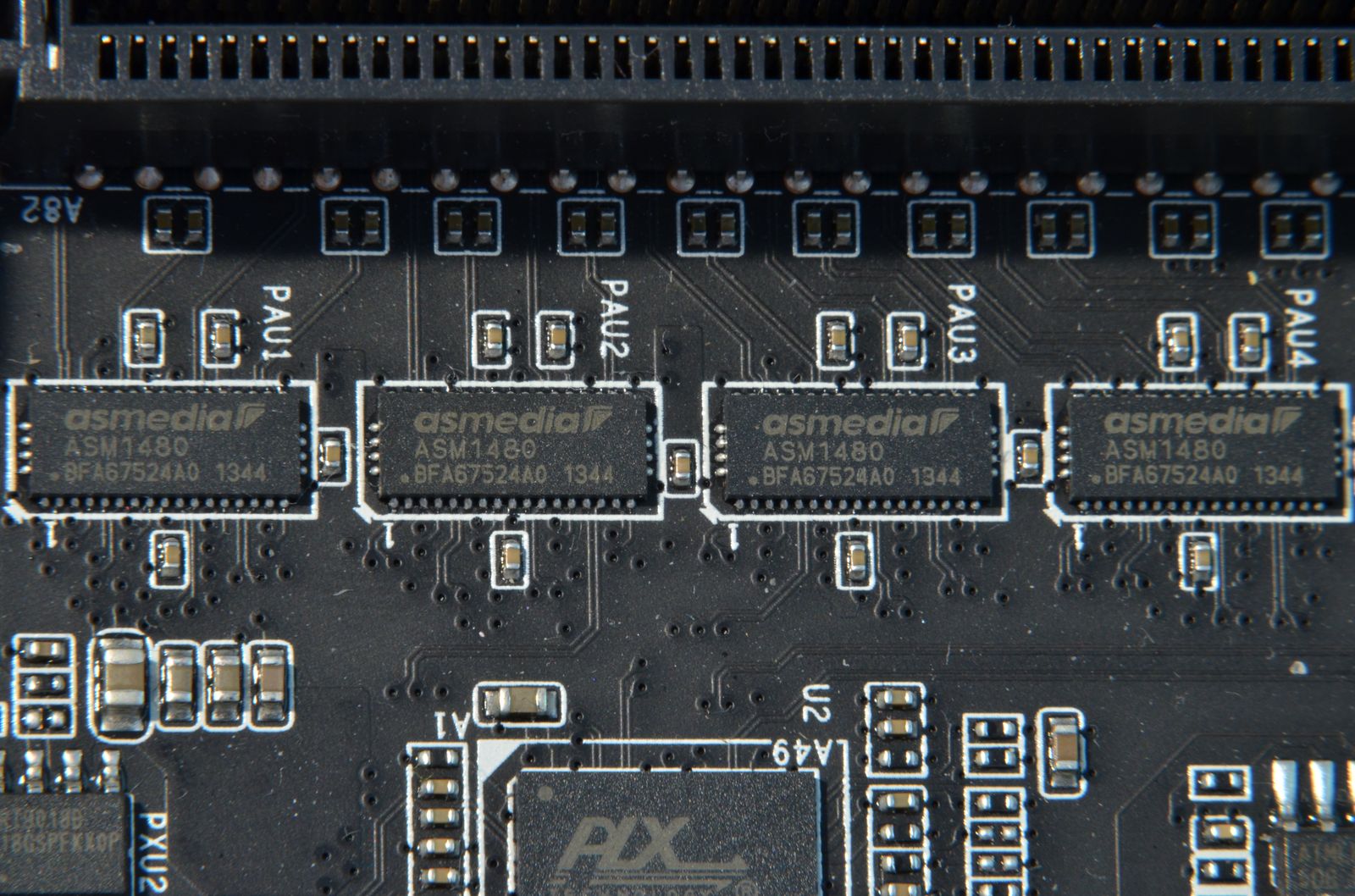

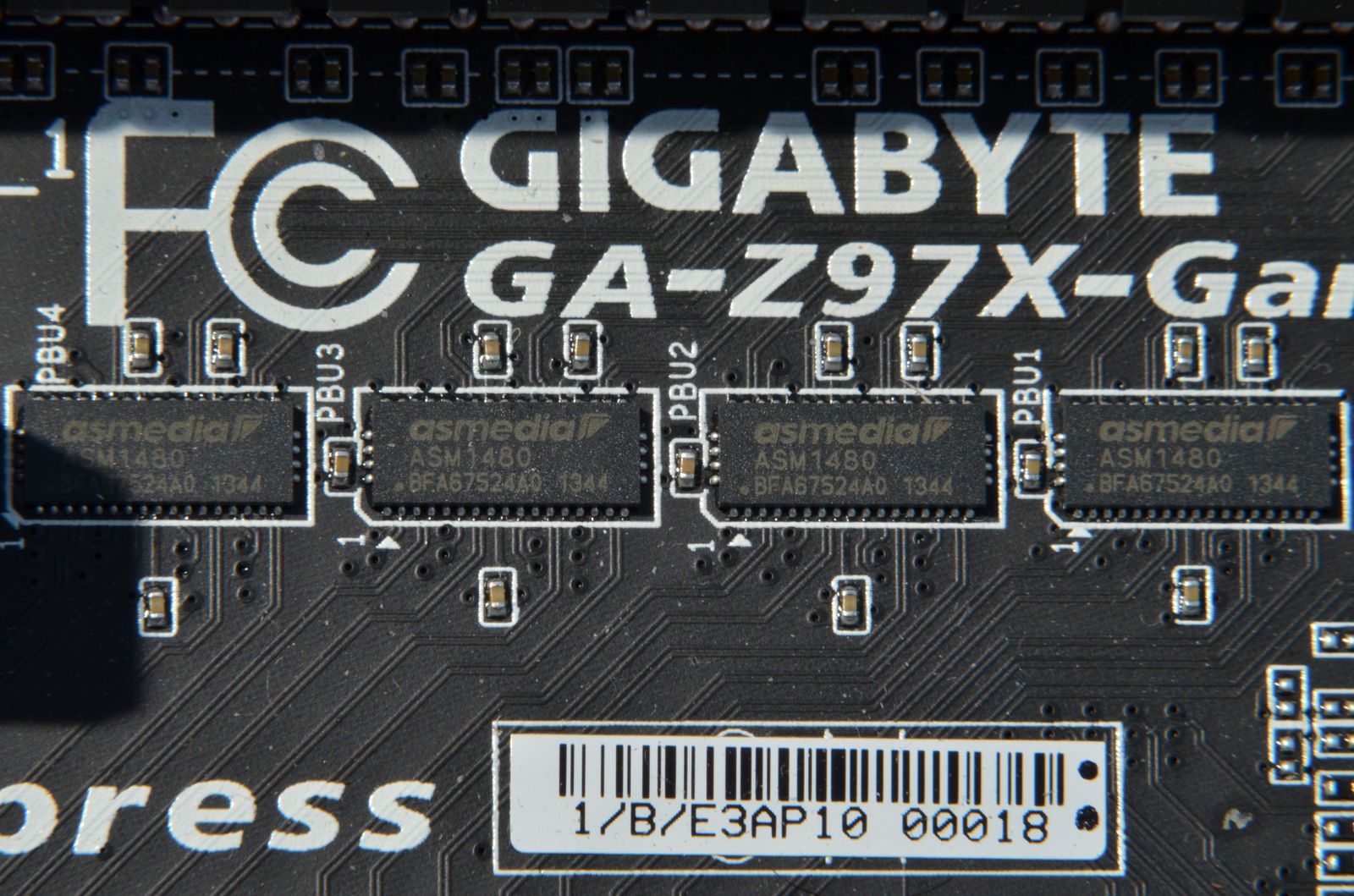

De asemenea, mai sunt prezente 8 switch-uri PCI-Express Asmedia ASM1480 şi un buffer PCI-Express Gen 3.0 produs de Integrated Device Technology.

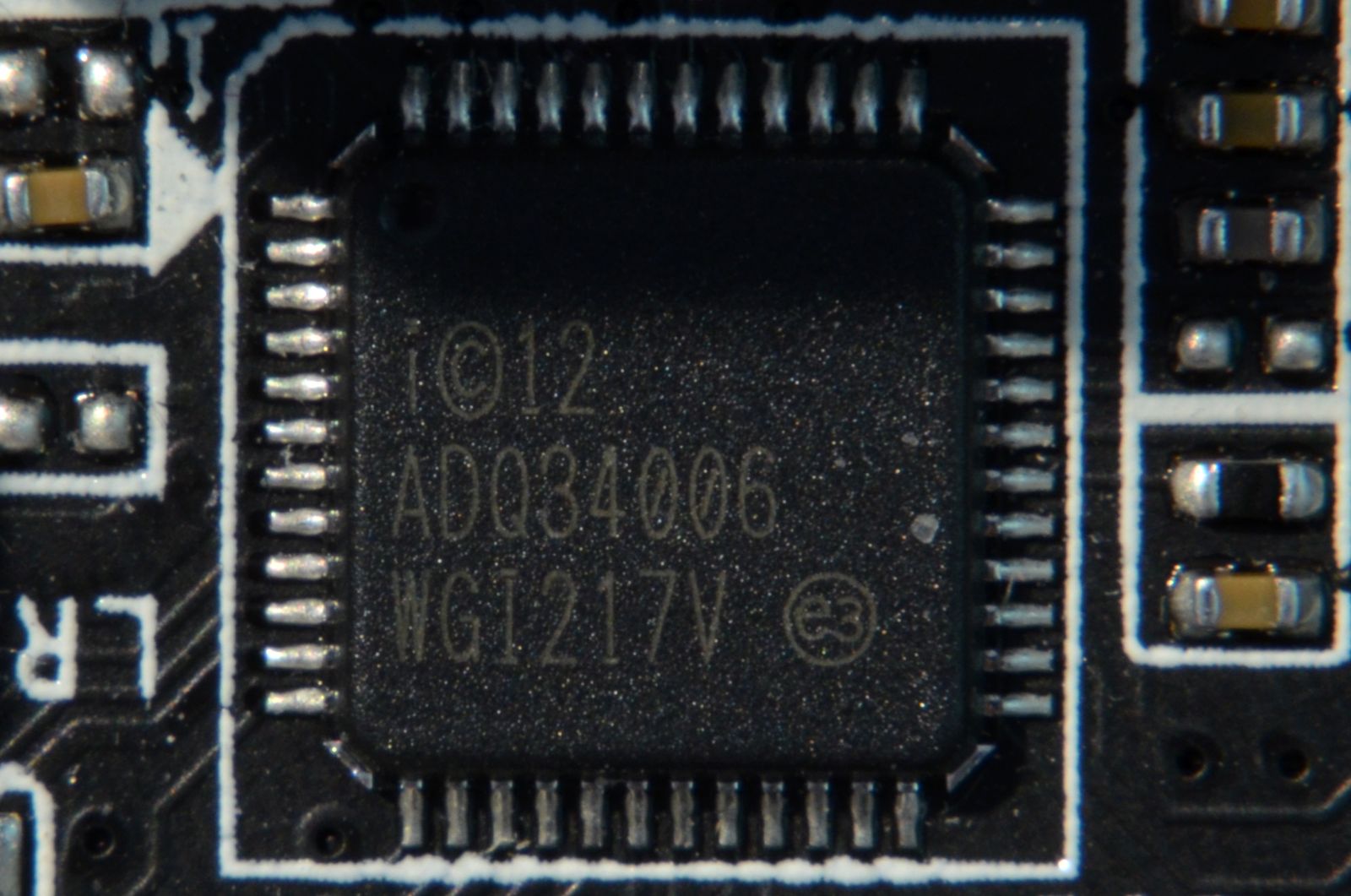

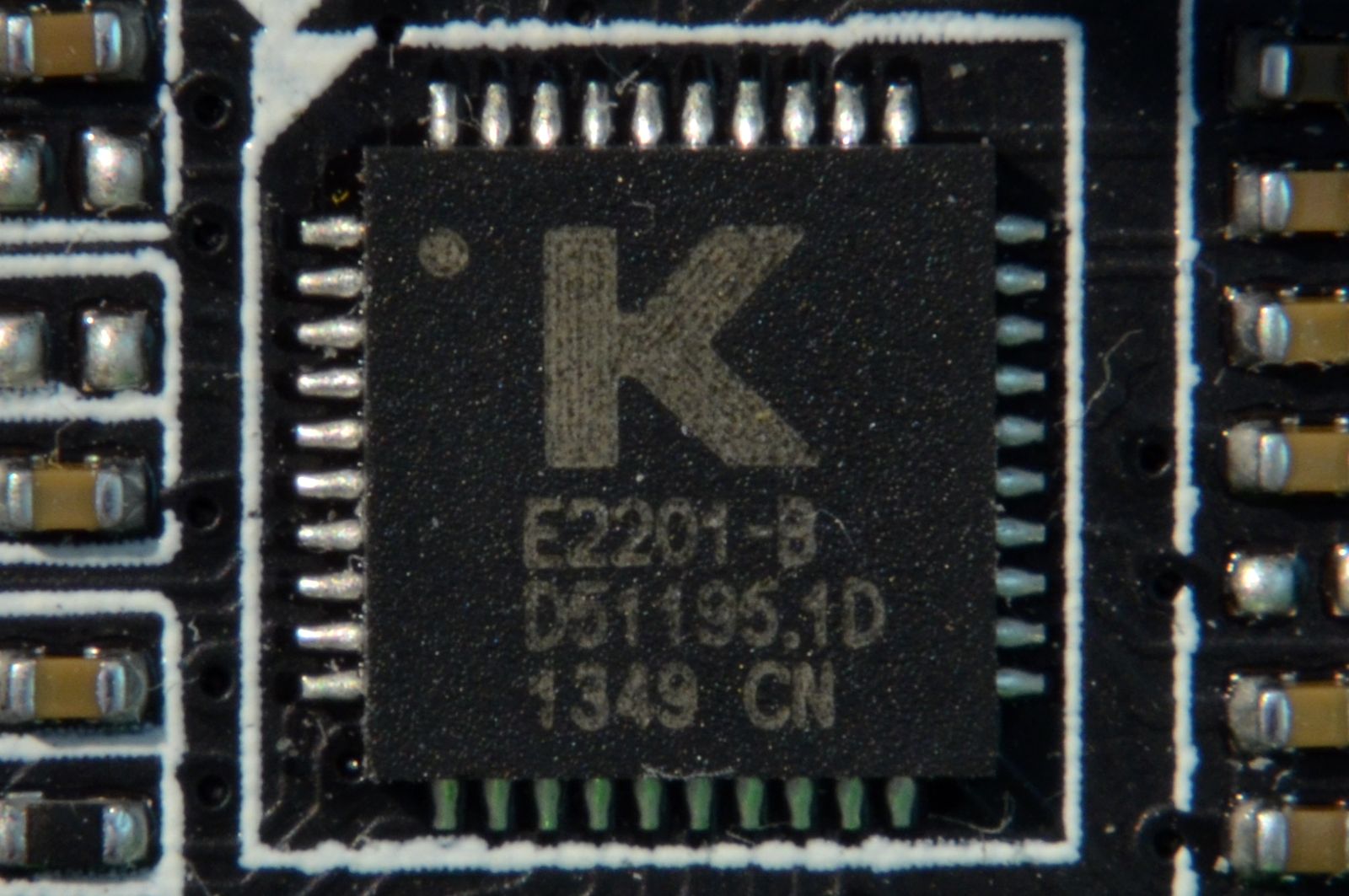

Cele 2 interfeţe Gigabit Ethernet sunt generate de 2 controllere diferite: Intel WGI217V şi Qualcomm Killer E2201-B.
Interfaţa audio a fost şi ea proiectată special pentru entuziaştii pasionaţi de jocuri şi aş pleca de la faptul că este izolată de restul PCB-ului pentru a reduce interferenţele.

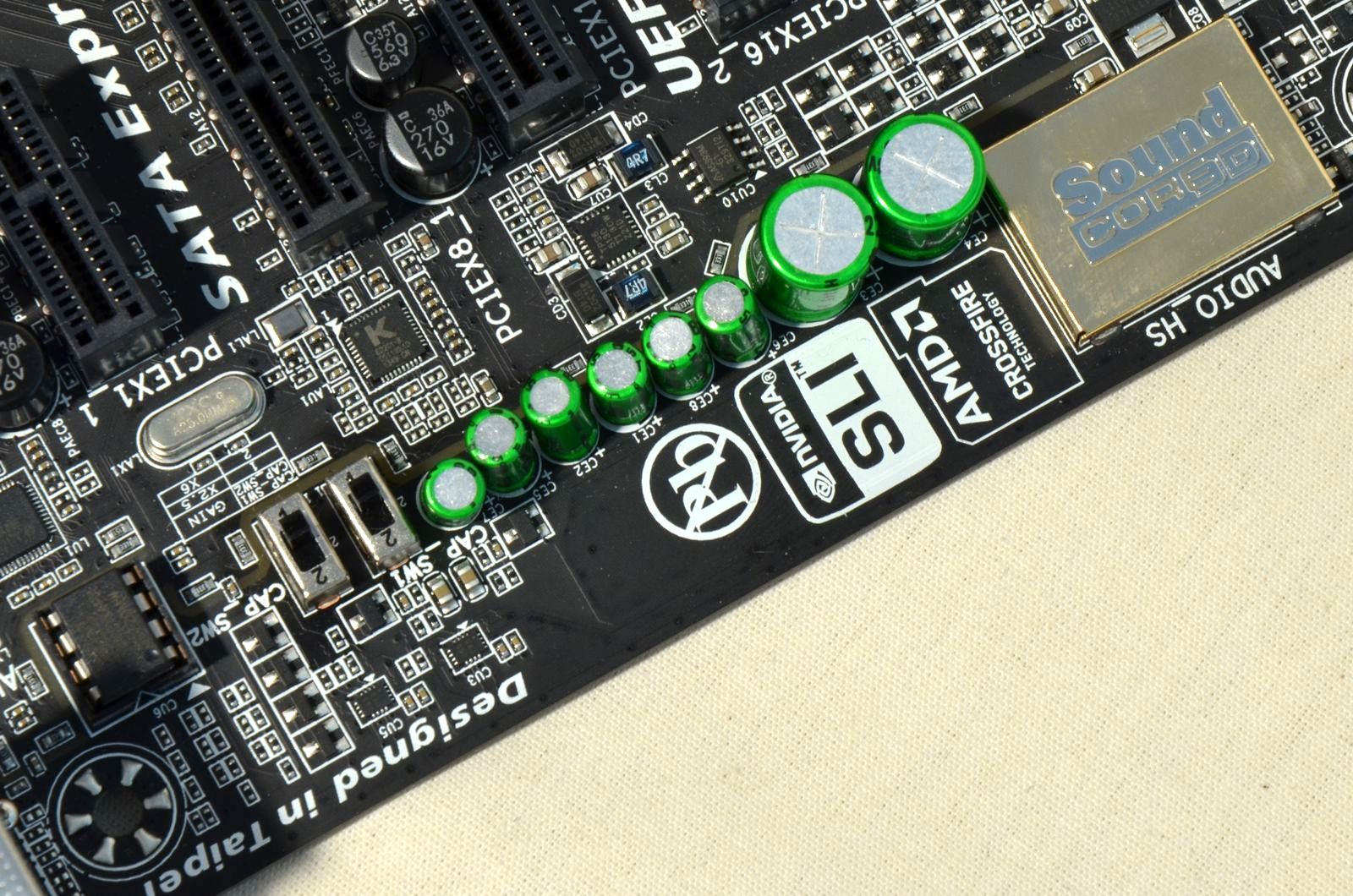

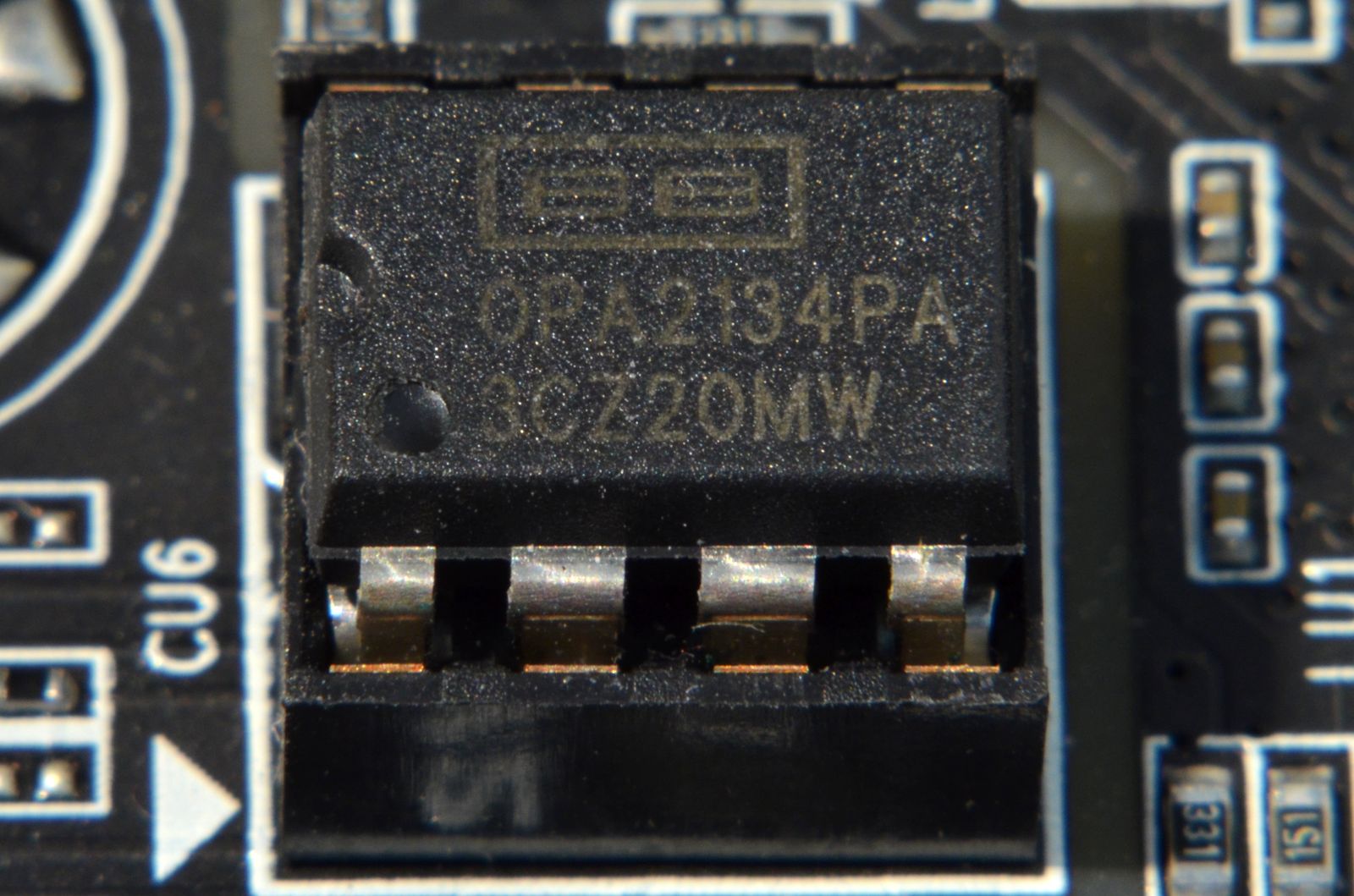

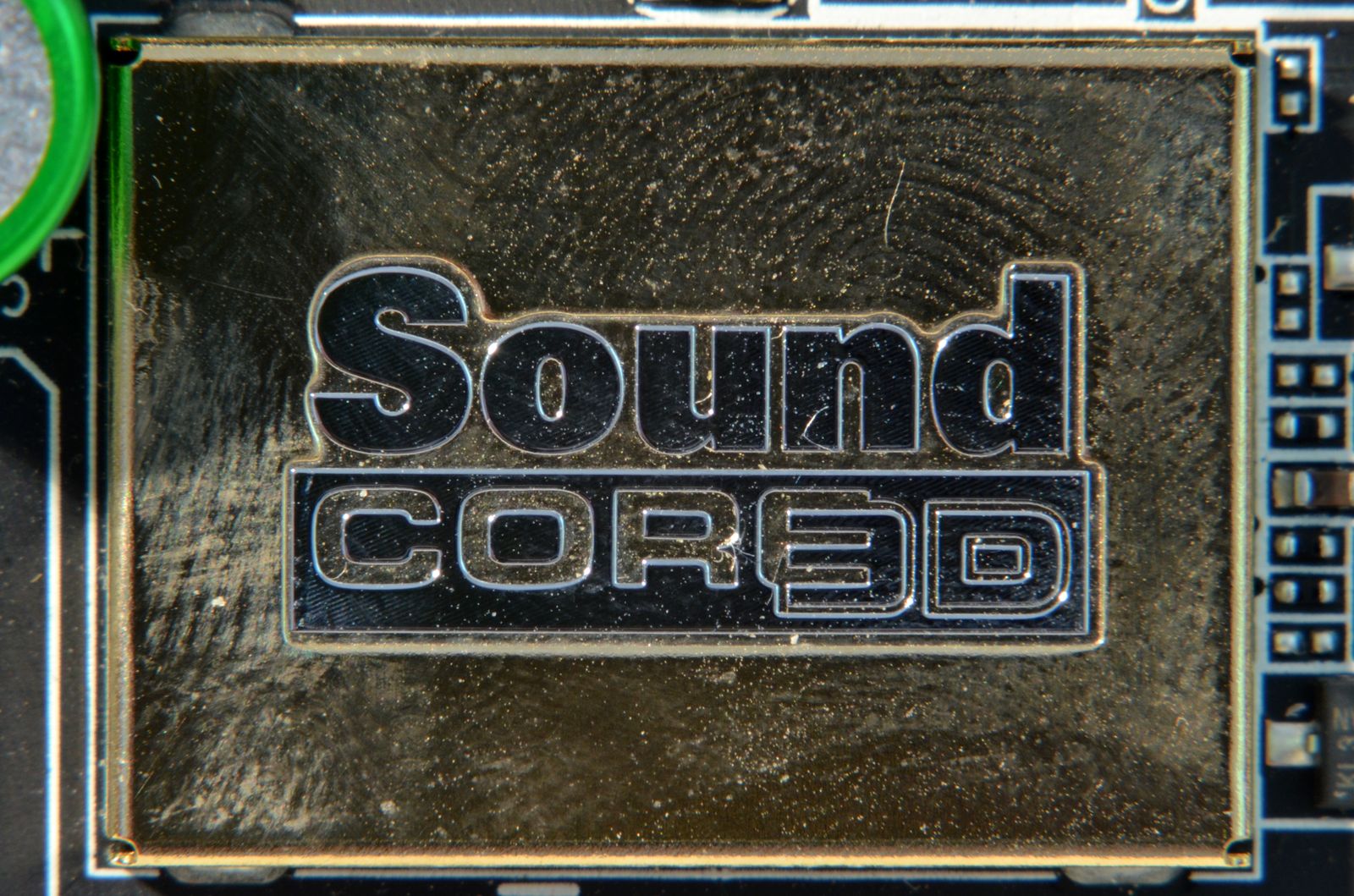

Codecul folosit este un Creative Sound Core 3D şi este acompaniat de condensatori Nichicon Muse, creaţi special pentru astfel de utilizări, plus un amplificator ce poate fi înlocuit rapid datorita montării sale într-un socket. Gain-ul poate fi ajustat la x2.5 sau x6 cu ajutorul a 2 selectoare integrate pe placă.

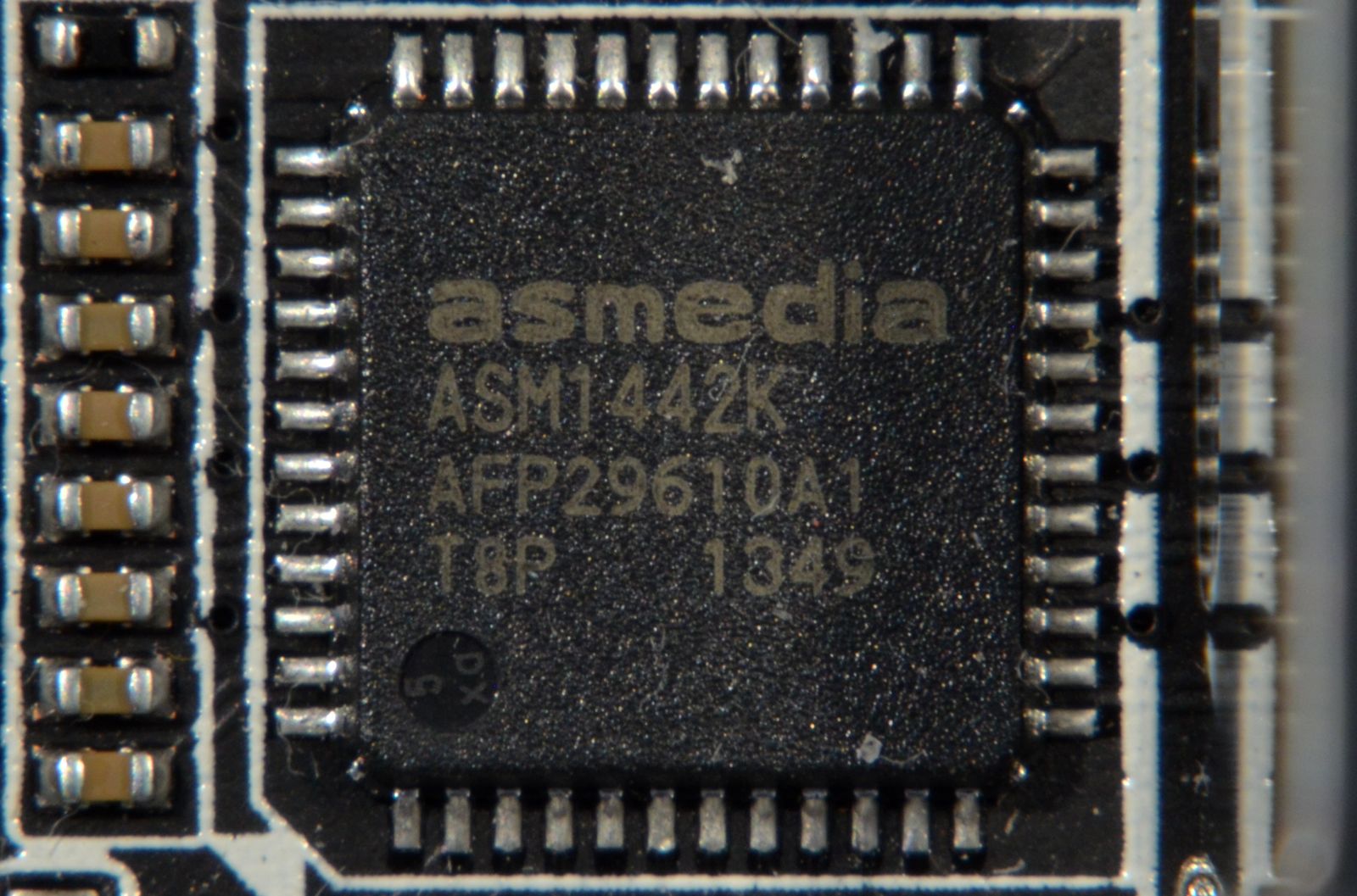

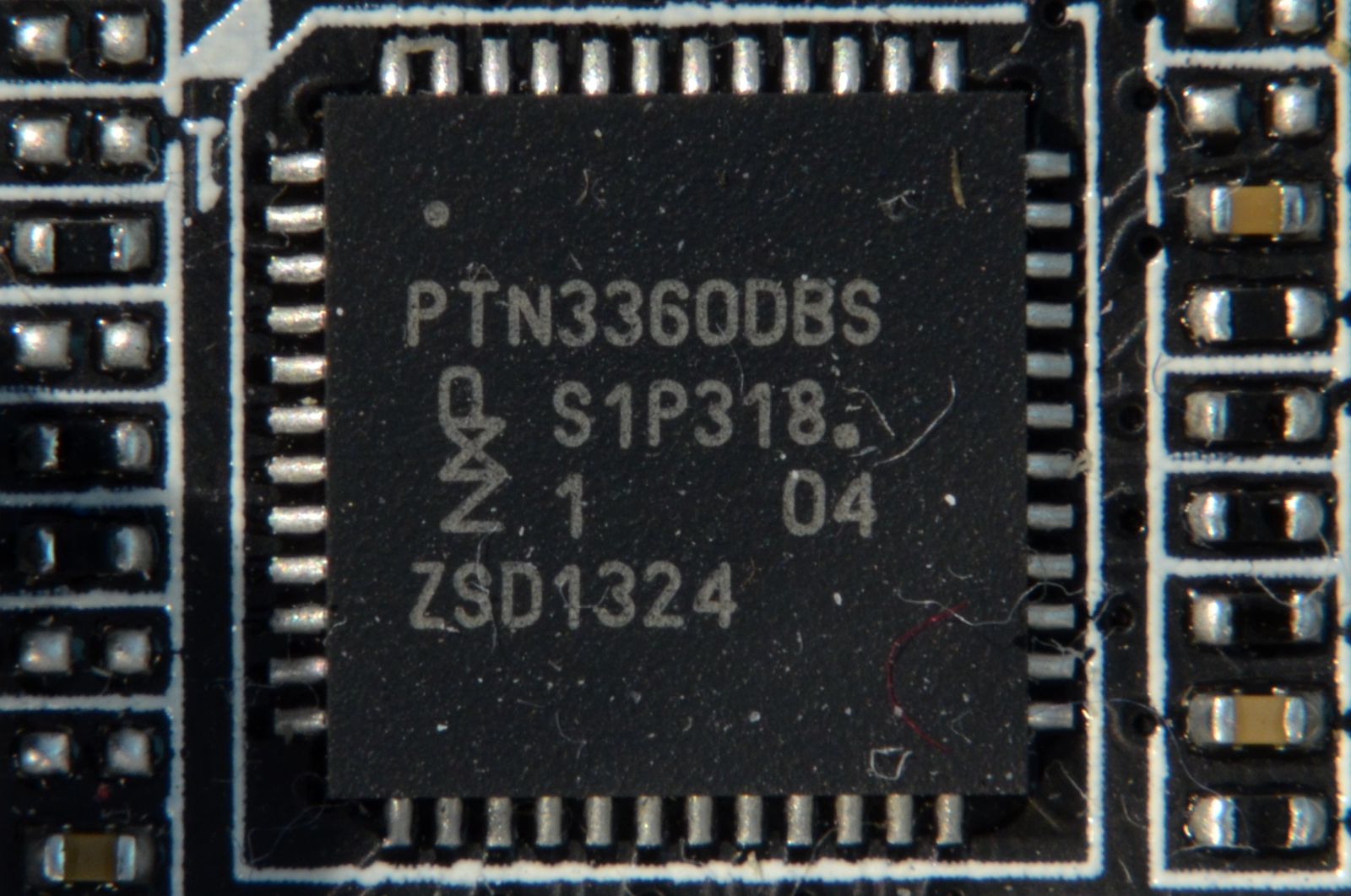

Pentru implementarea conectorilor HDMI şi DVI, au fost folosite 2 controllere – ASM1442K produs de Asmedia Technology şi PTN3360DBS produs de NXP Semiconductors.

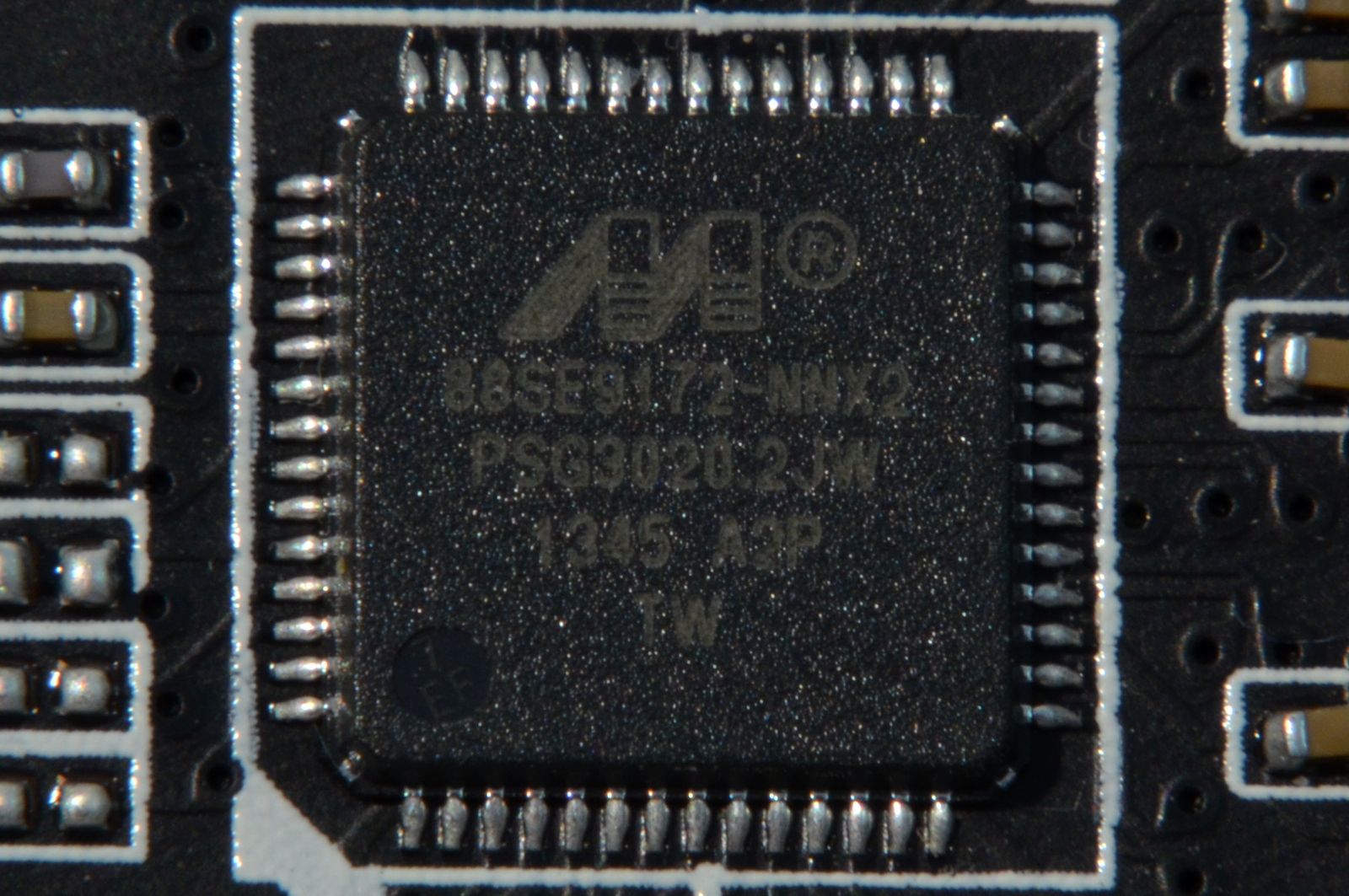

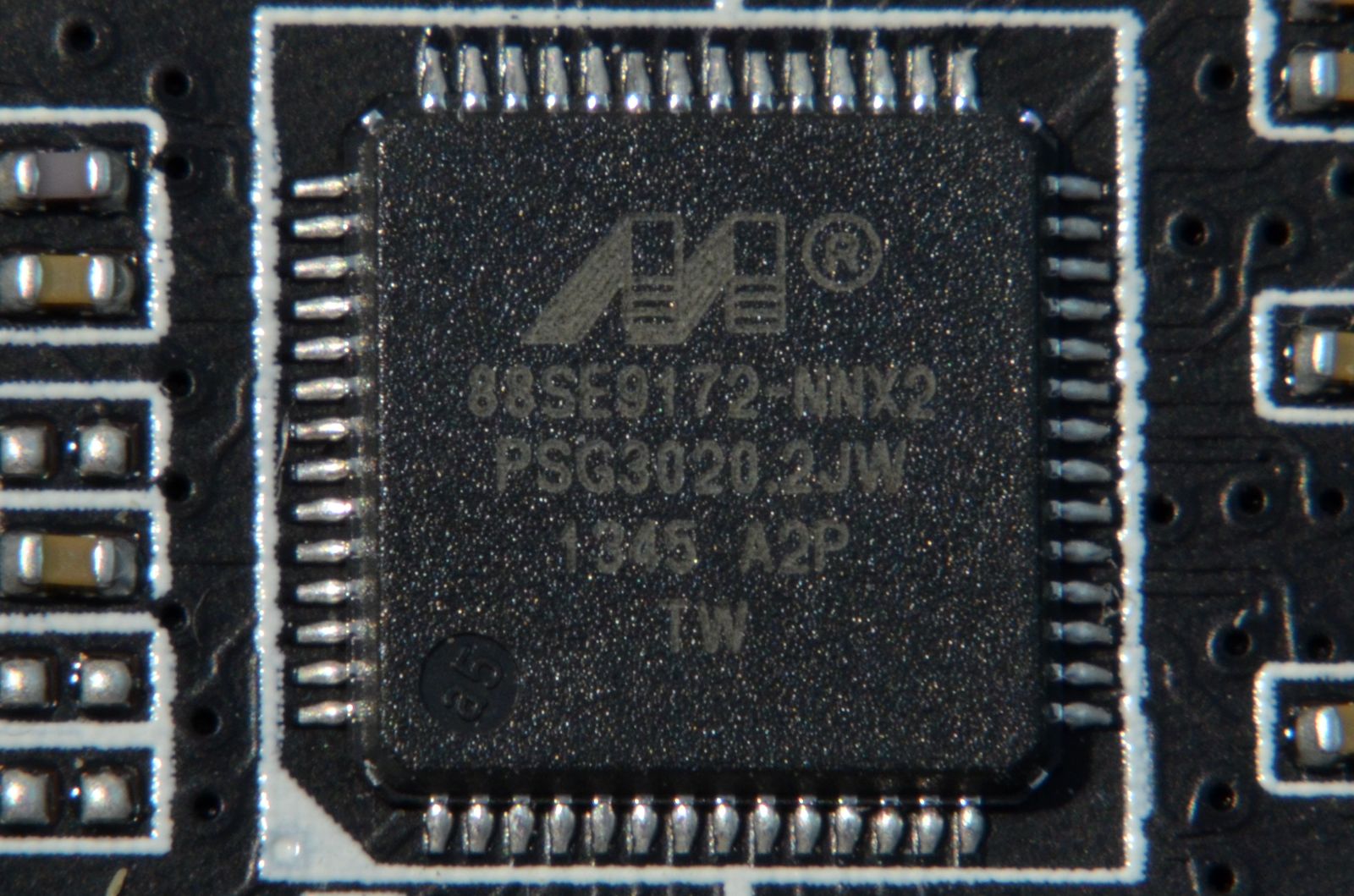

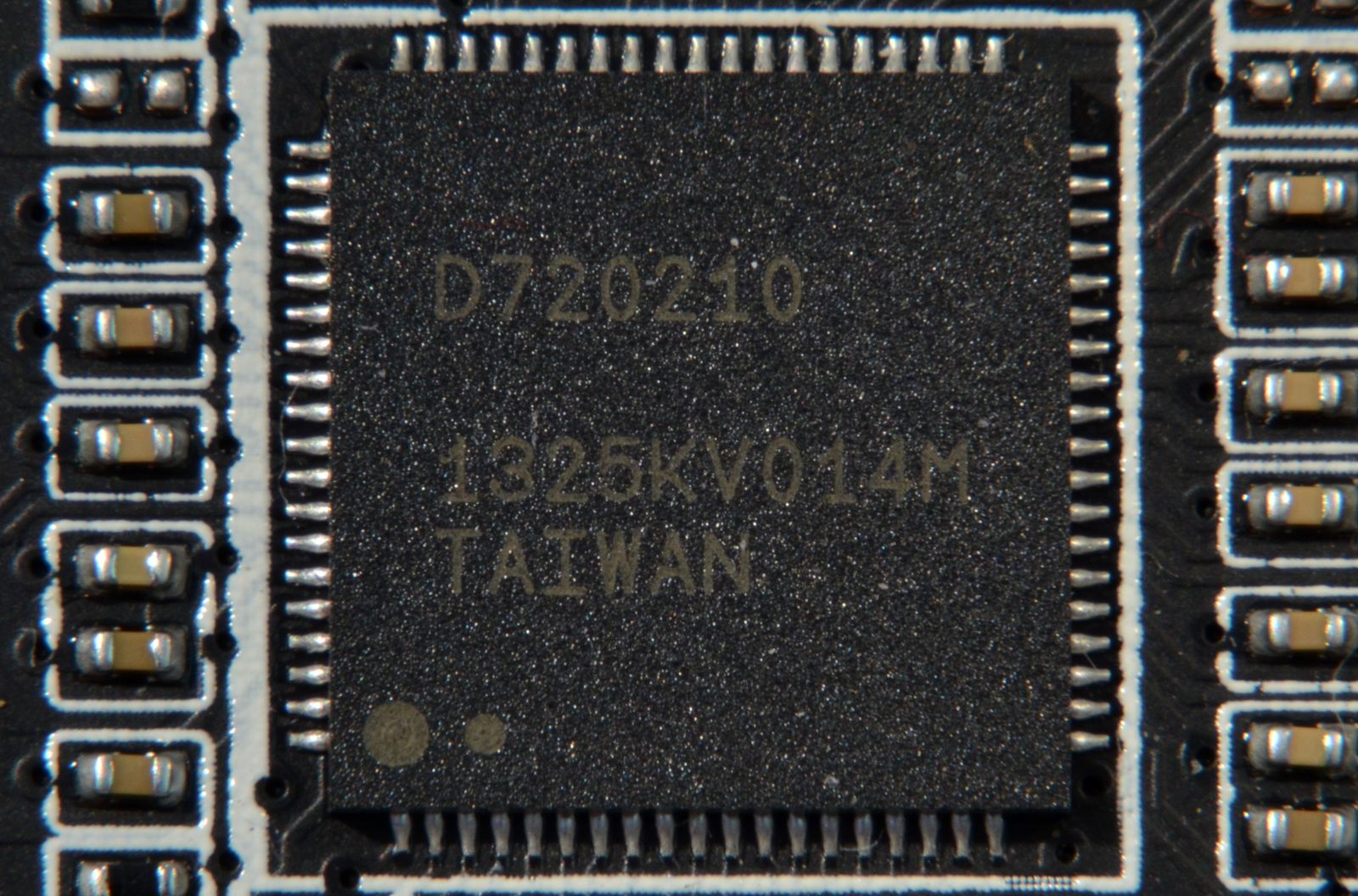

Iar o parte dintre porturile SATA 6.0Gbps au fost obţinute cu 2 controllere Marvell 88SE9172, în timp ce pentru numărul mare de conectori USB 3.0 avem un controller Renesas D720210.

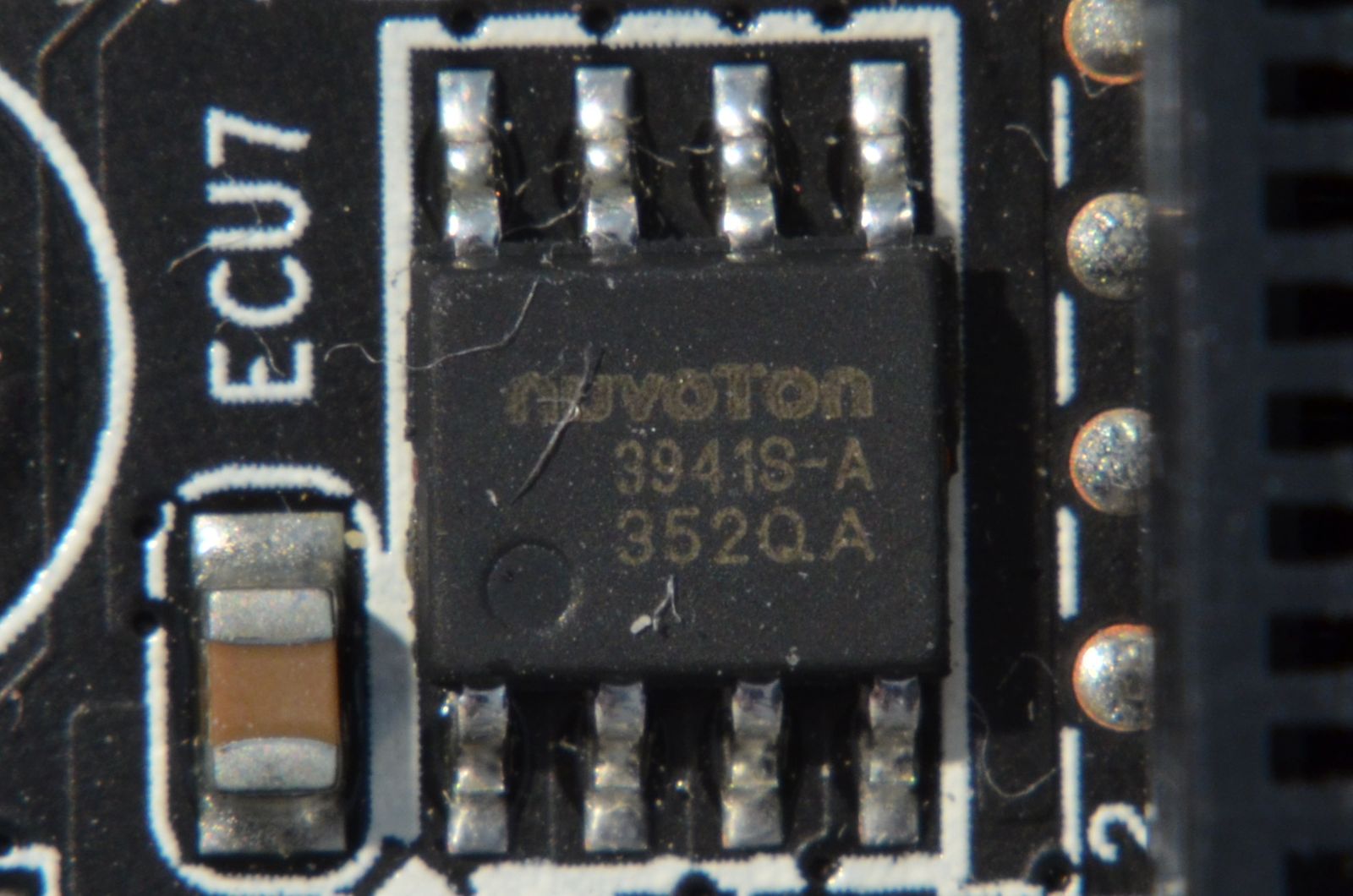

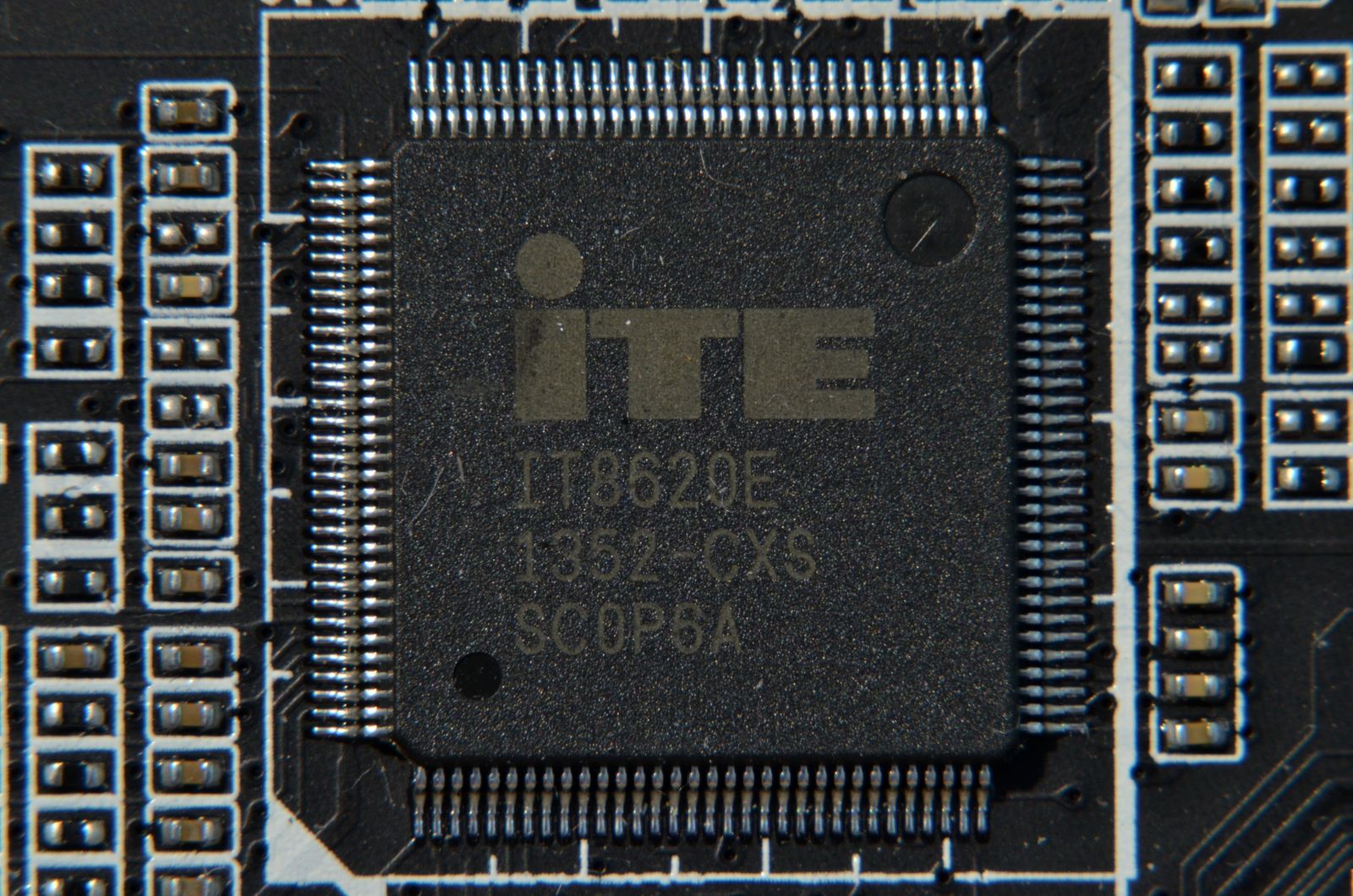

Pentru monitorizare şi Super I/O avem controllere produse de ITE, iar pentru controlul PWM al ventilatoarelor, fiecare conector este prevăzut cu câte un controller Nuvoton.

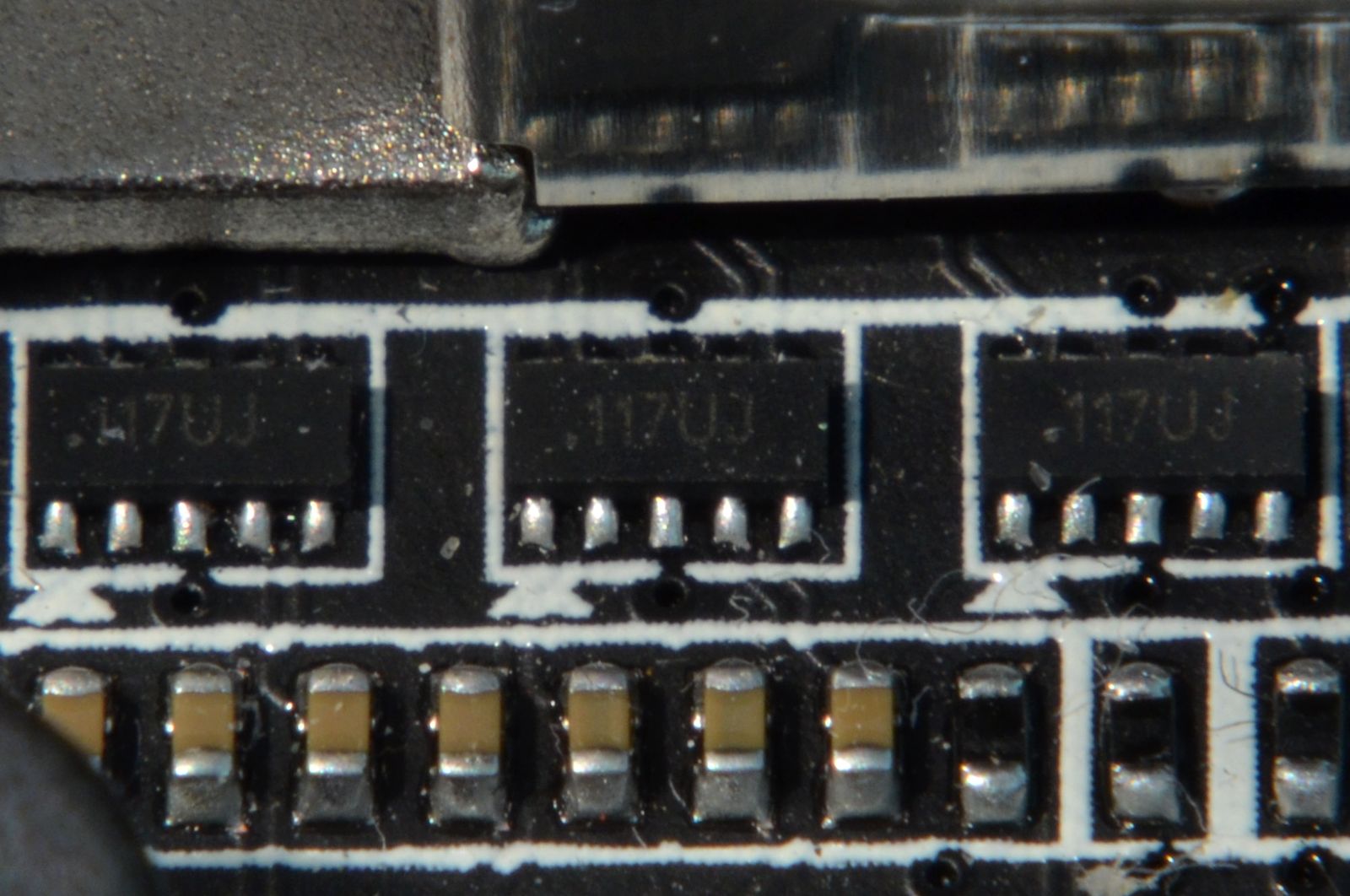

În sfârşit, mai trebuie precizat că toţi conectorii de pe back panel sunt prevăzuţi cu protecţii la supra-sarcină.
