Ambalajul lui P8H67-M EVO este simplu, respectând coloristica întâlnită şi în cazul altor plăci de bază ASUS din seria P8, exceptând desigur familia ROG.

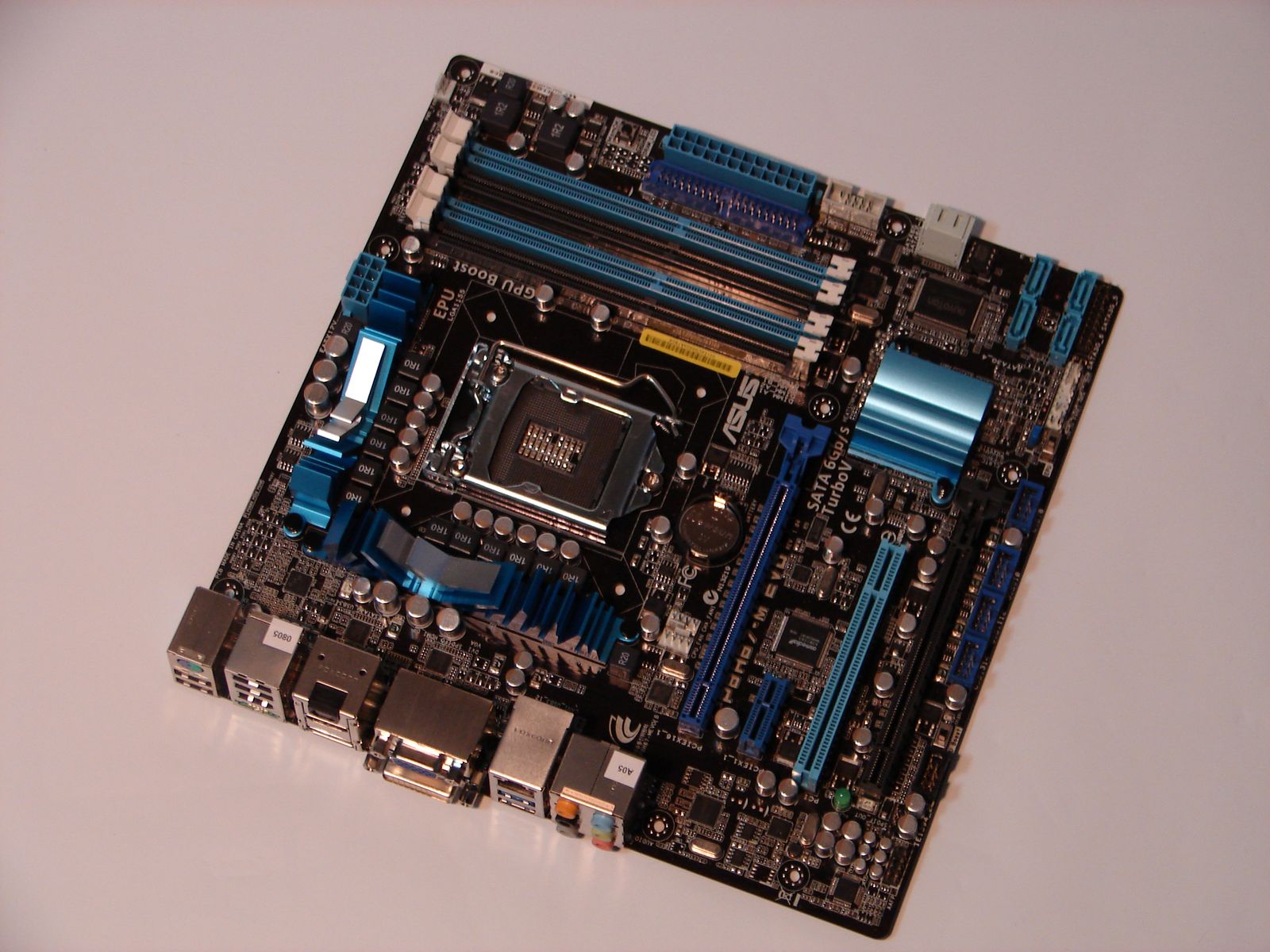

La o privire rapidă asupra PCB-ului negru, se observă prezenţa a 4 bancuri de memorie ce pot adăposti cel mult 32GB, două slot-uri PCI-Express x16 (dintre care unul funcţionează cel mult în modul x4), un slot PCI-Express x1 şi un slot PCI. Utilizatorul poate conecta până la 8 dispozitive de stocare internă, având la dispoziţie 2 porturi SATA 6.0Gb/s, 4 porturi SATA 3.0Gb/s şi un port PATA. De asemenea, mai sunt prezente 4 conectori ce facilitează prin intermediul unor extensii prezenţa a 8 porturi USB 2.0. Sunt disponibile comutatoare pentru tehnologiile EPU (de reducere a consumului de energie) şi TurboV EVO (pentru overclocking automat), însă ştergerea setărilor efectuate în BIOS se realizează prin intermediul unui banal jumper, iar butoanele Power şi Reset nu există.

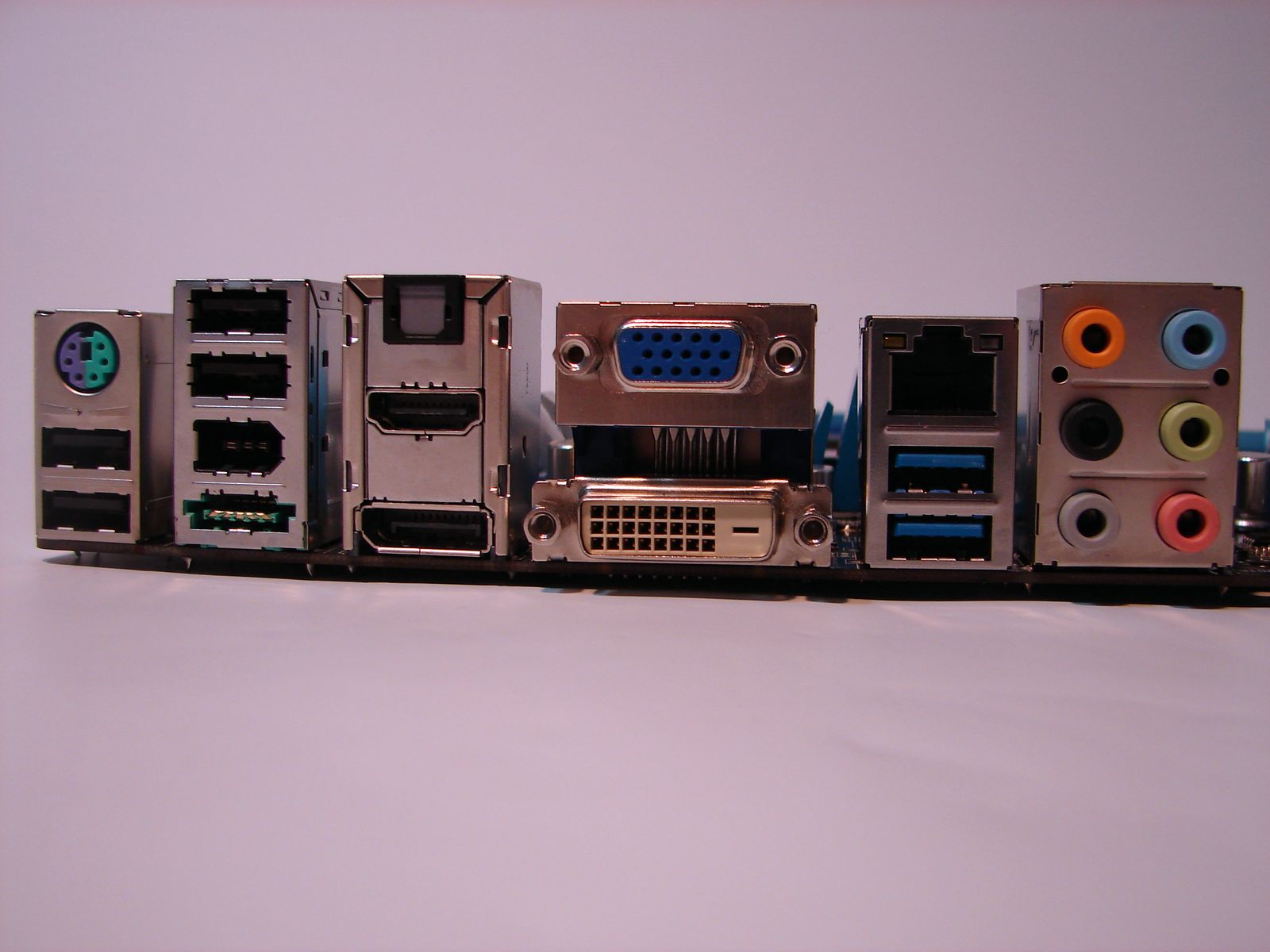

Pe back panel, sunt prezente 4 porturi USB 2.0, 2 porturi USB 3.0, un conector PS/2, un port eSATA cu alimentare, interfaţa Ethernet, coenctorii audio (inclusiv SPDIV optic) şi conectorii video DVI, VGA, HDMI şi DisplayPort.

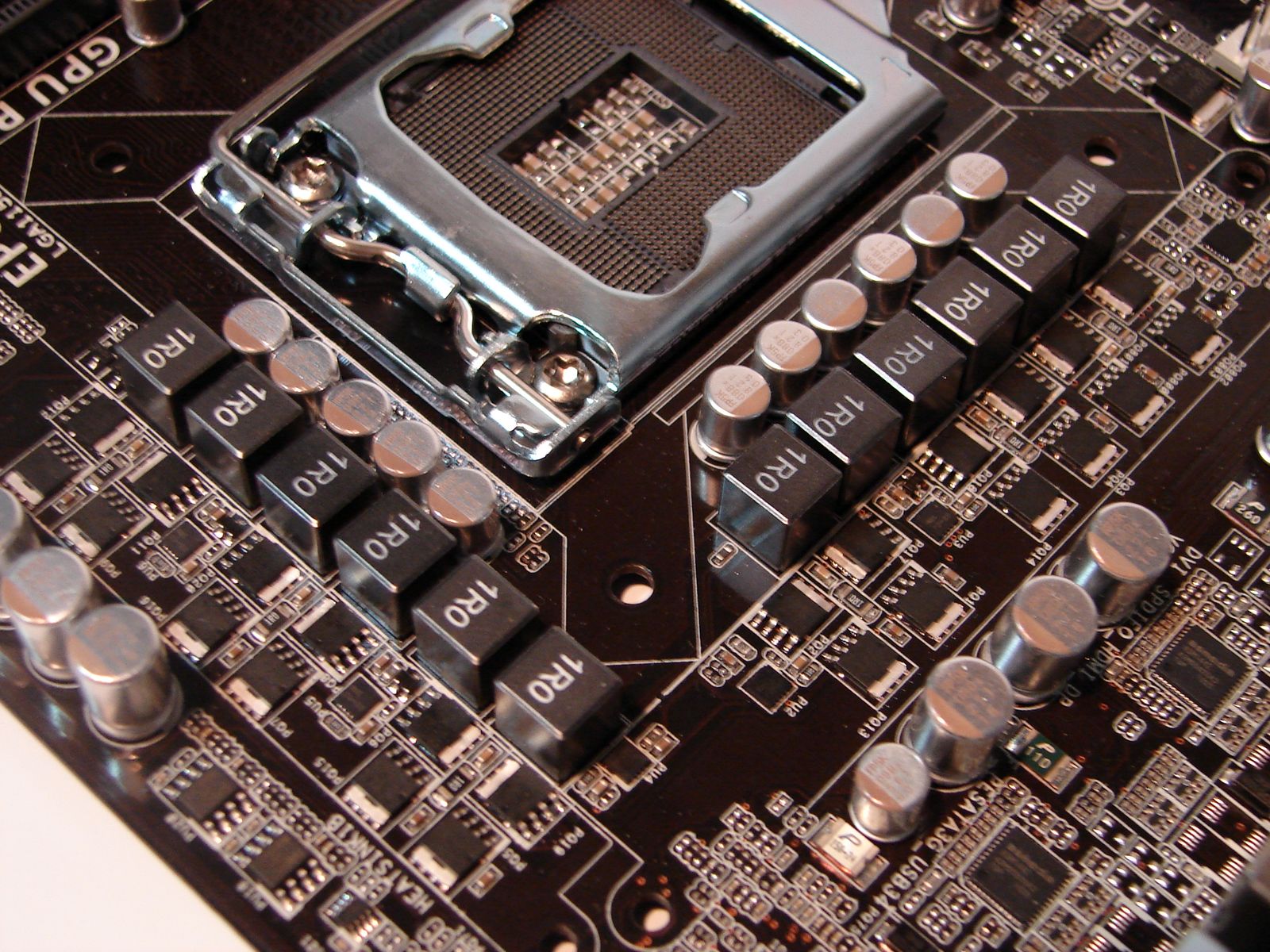

VRM-ul este alcătuit din 8 nivele pentru procesor şi încă 2 pentru controller-ul de memorie.

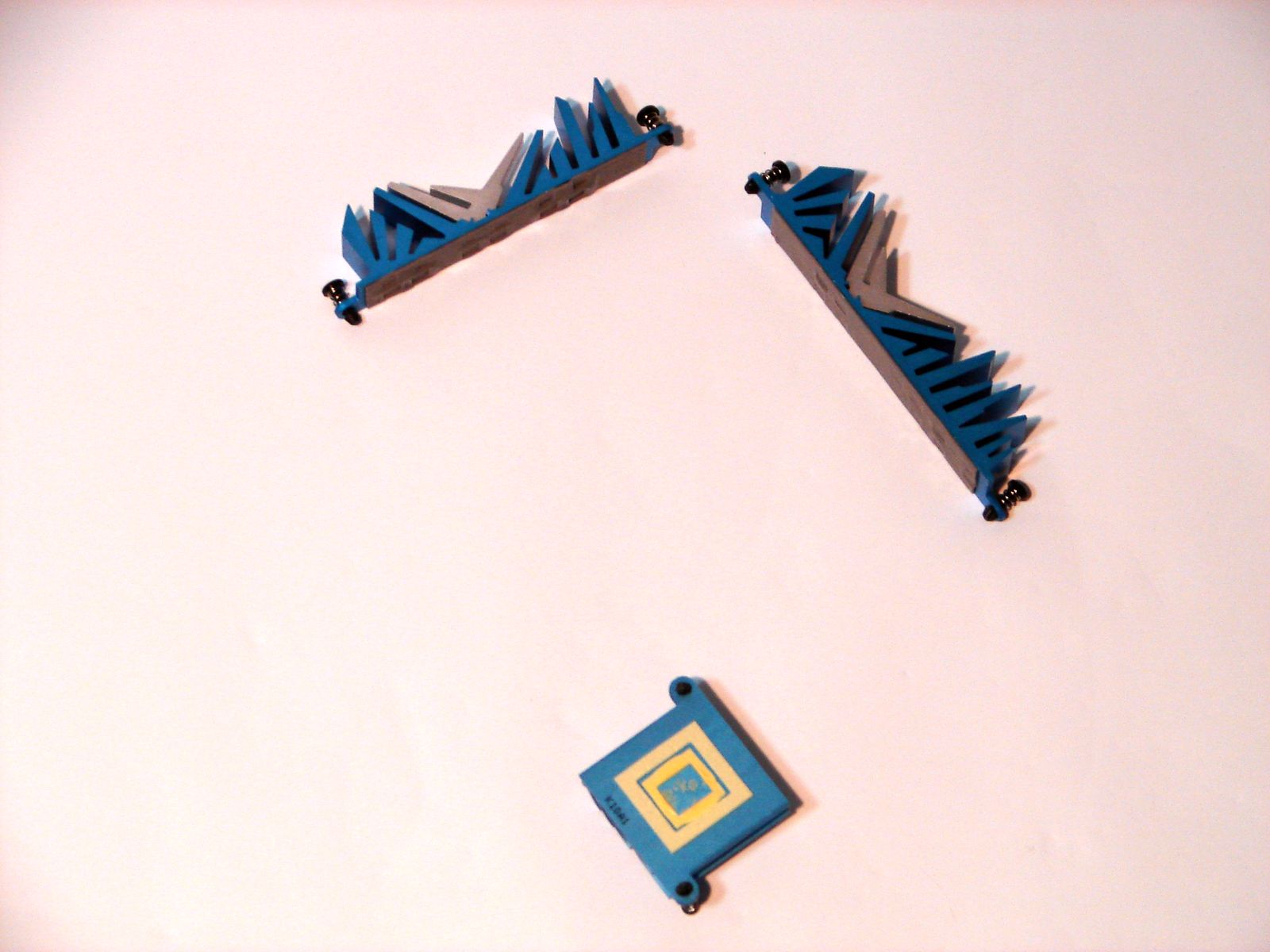

Pentru răcirea VRM-ului, au fost utilizate două radiatoare din aluminiu prevăzute cu paduri termice. Acestora li se adaugă un al treilea care preia prin intermediul pastei termo-conductoare căldura produsă de chipset.
Ce ar mai trebui menţionat este că, la fel ca toate plăcile de bază ASUS cu socket LGA 1155, ASUS P8H67-M EVO foloseşte EFI BIOS.
Pentru realizarea capturilor Full HD cu EFI BIOS-urile utilizate de plăcile de bază ASUS, am utilizat o soluţie AVerMedia AVer3D CaptureHD.
La fel ca şi în cazul celorlalte modele prezentate, acesta este prietenos şi dispune de două moduri, în funcţie de nivelul de cunoaştere al utilizatorului. Ca o particularitate, ţin să precizez că deşi BIOS-ul permite configurarea unui divizor pentru memoria RAM pentru frecvenţe mai mari de 1333MHz, aceasta nu poate funcţiona în aceste condiţii din cauza limitărilor impuse de platformă. Aplicarea oricărui divizor specific unor frecvenţe de peste 1333MHz duce la incapabilitatea sistemului de calcul de a mai iniţializa.
