Plăci de bază pentru Sandy Bridge – GIGABYTE Preview

Cu puţin timp în urmă, un număr impresionant de fotografii cu plăci de bază GIGABYTE pentru procesoarele Intel Sandy Bridge făceau turul publicaţiilor online din România. Cu si mai puţin timp în urmă, ASUS România organiza o mică masă rotundă unde arăta propriile sale plăci, dar şi noul EFI BIOS. Momentul lansării noilor procesoare Intel este tot mai aproape şi două plăci de bază, cu chipset-uri şi segmente de piaţă vizate diferite, au ajuns şi în redacţia ITfiles. Este vorba despre GA-P67A-UD4 – un model ATX destinat utilizatorilor cu bugete de nivel mediu şi GA-H67M-D2 – o soluţie mATX potrivită pentru cei cu bugete reduse şi pentru mediul office.
GIGABYTE GA-H67M-D2

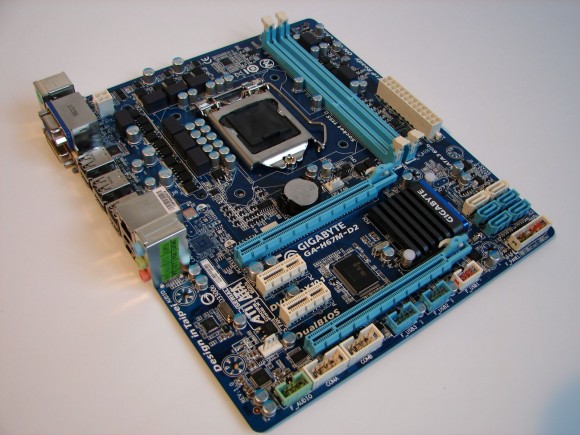

Încă de la prima vedere, este evident că modelul mATX este potrivit pentru cei cu pretenţii mai modeste sau pentru cei ce doresc un sistem de calcul ce nu urmează să execute sarcini prea dificile.

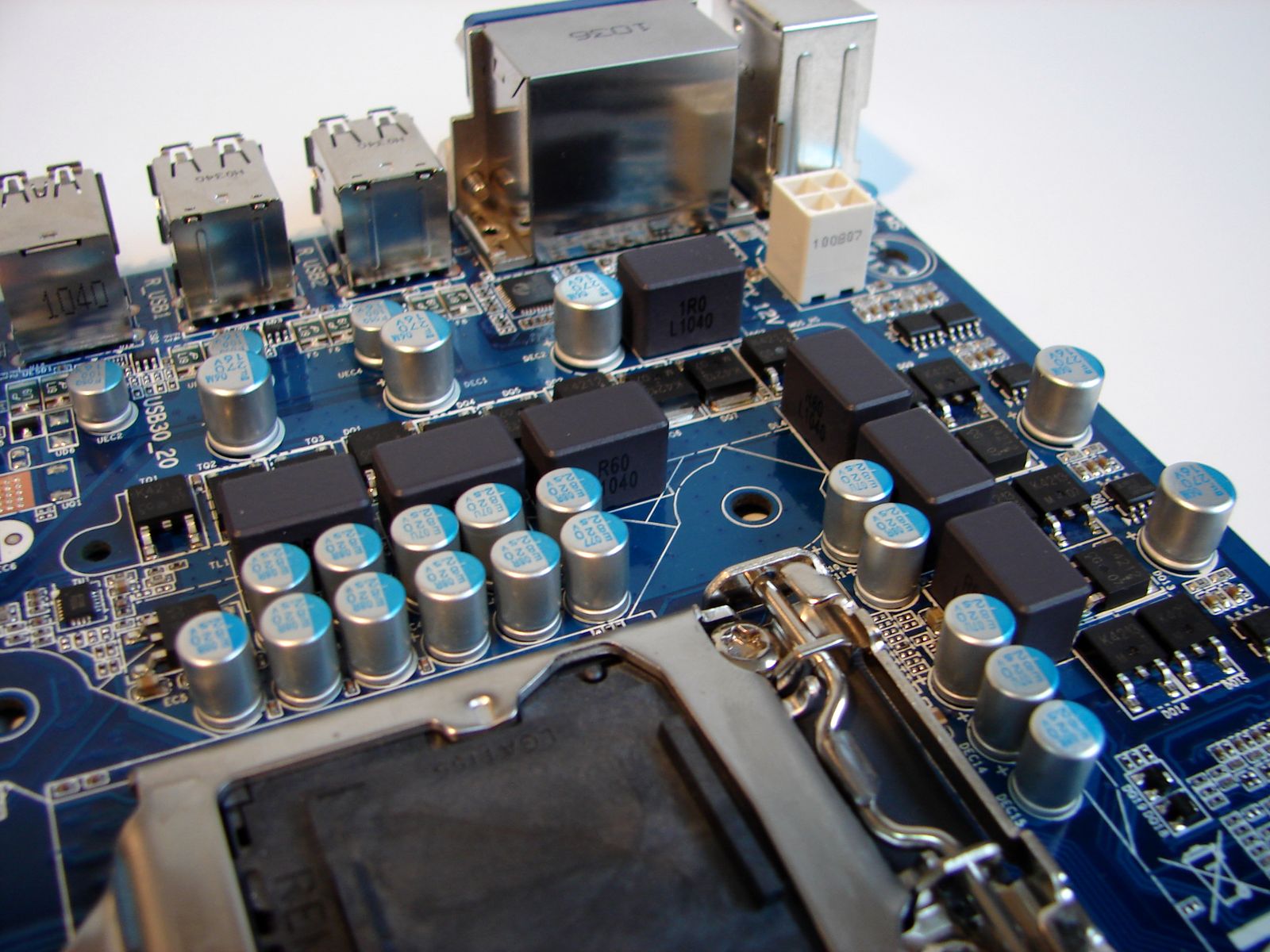

Se observă, aşadar, utilizarea unui VRM destul de simplu, alcătuit din 6+1 stagii, ce nu beneficiază de nicio soluţie de răcire. Cu toate acestea, se remarcă orificiile din PCB, pe care utilizatorul le-ar putea folosi pentru montarea unor heatsink-uri.

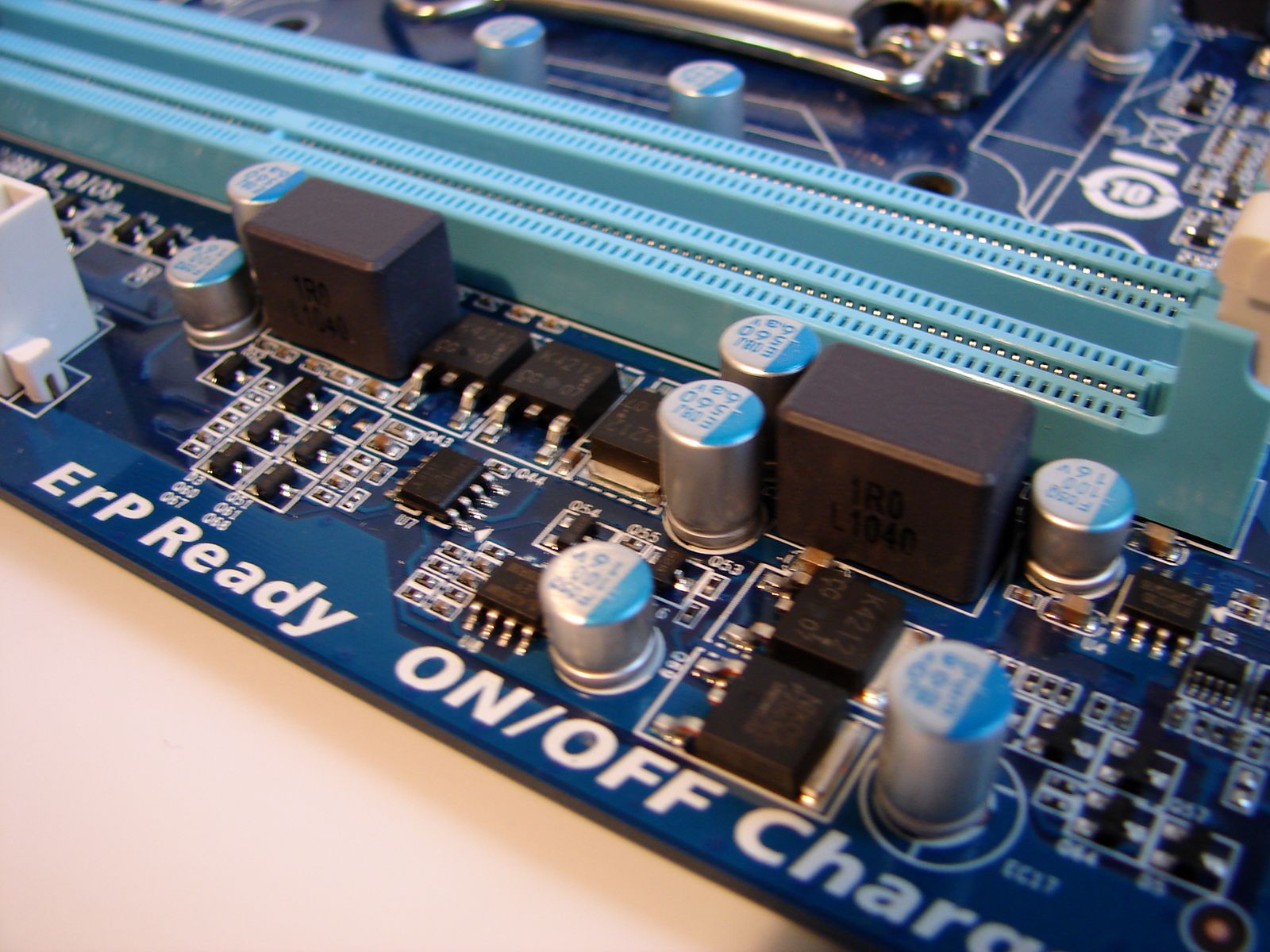

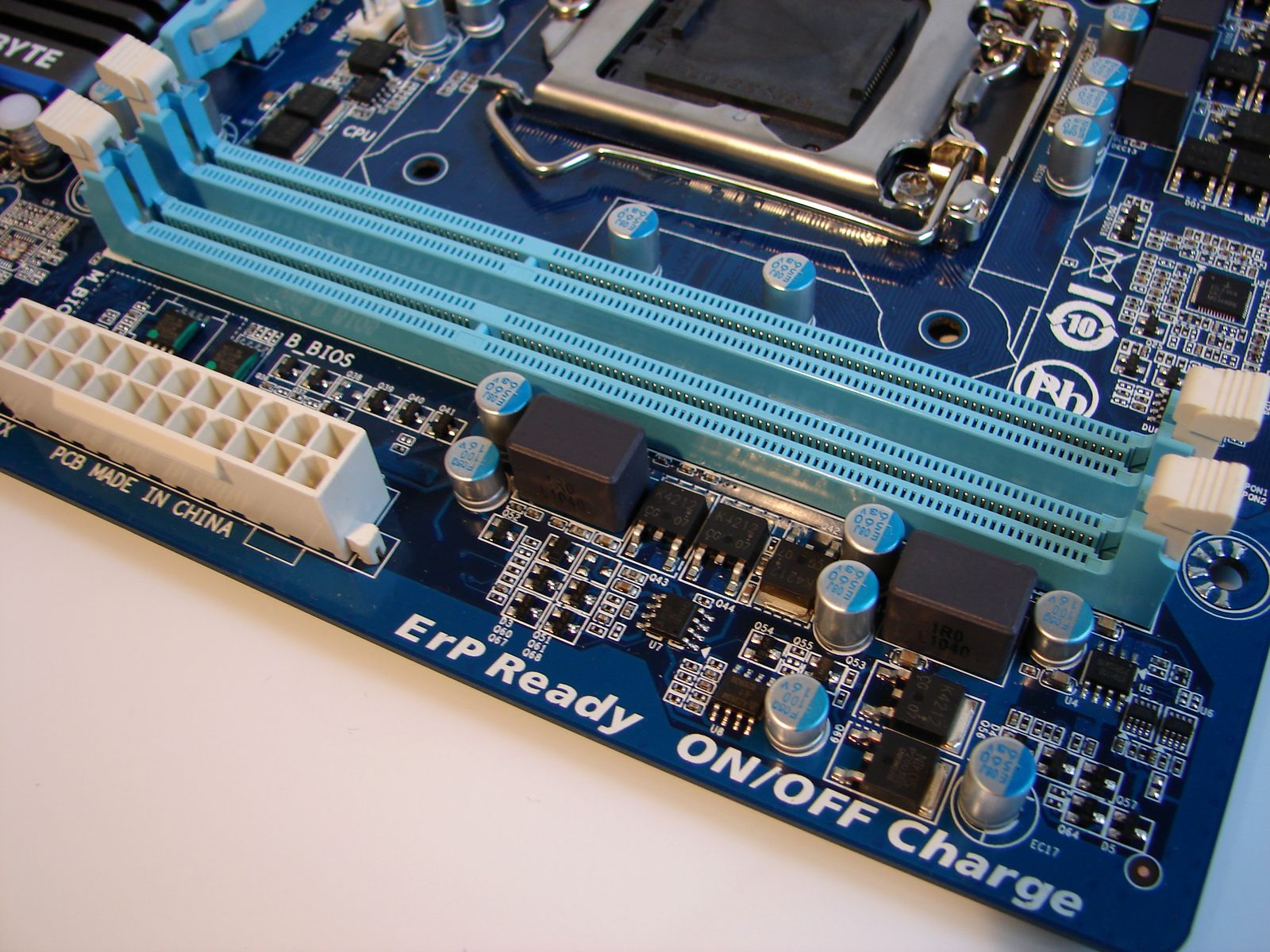

Cele două bancuri de memorie DDR3 folosesc un VRM format din două stagii, pentru realizarea căruia au fost folosite componente destul de accesibile, ceea ce sugerează încă o dată publicul ţintă al acestei plăci de bază.

Modelul beneficiază de două slot-uri PCI-Express x1 şi două slot-uri PCI-Express x16, dintre care unul funcţionează în modul x4. Se observă că GIGABYTE intenţionează să renunţe definitiv la slot-urile PCI, cel puţin în cazul modelelor mATX.

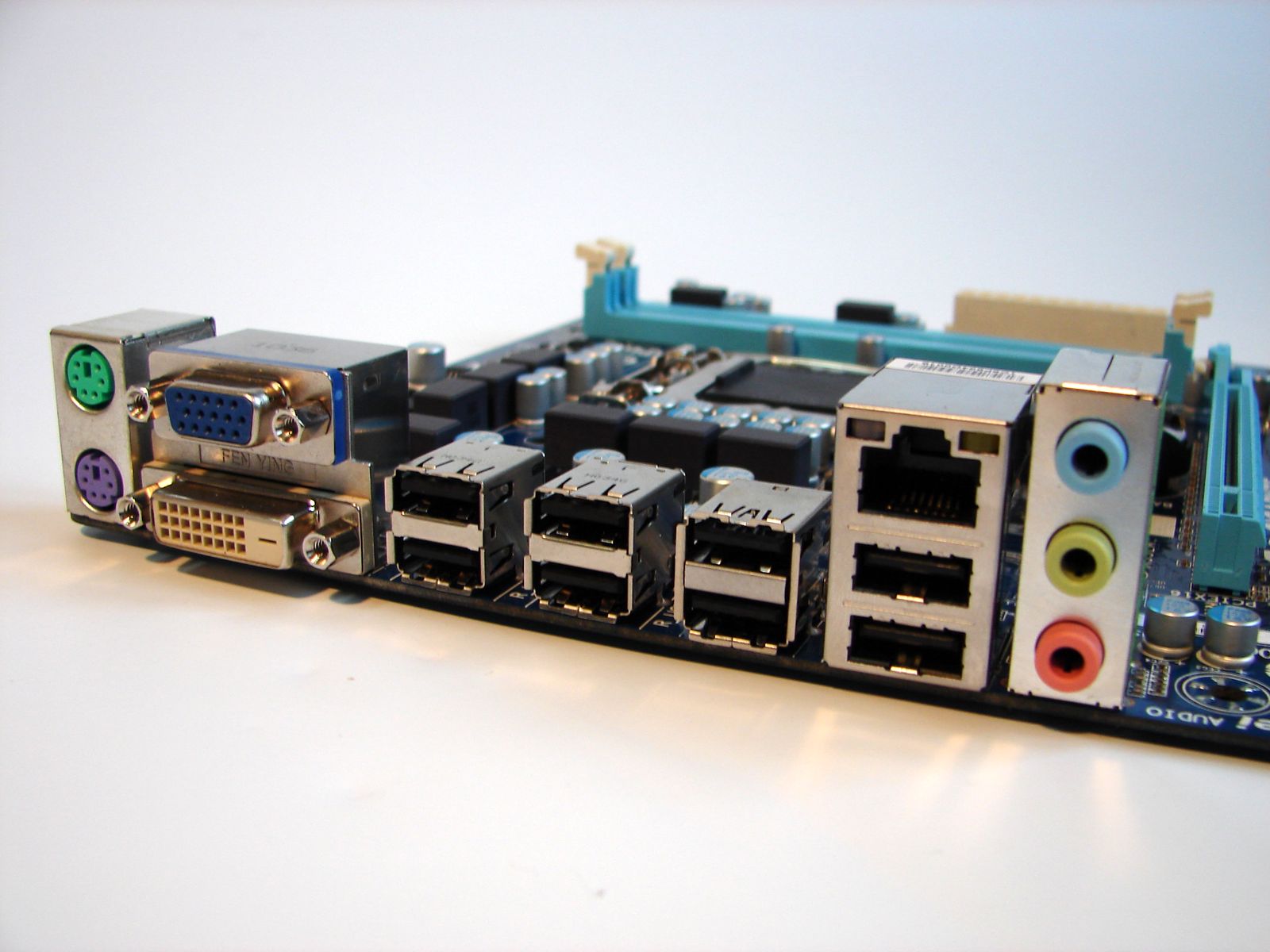

Back panel-ul plăcii poate fi considerat generos, dar nu peste alte modele disponibile pe piaţă. Acesta conţine 8 porturi USB, conectorii PS/2 pentru mouse şi tastatură, trei conectori audio de tip Jack 3.5mm, conectorul RJ45, şi conectorii video DVI şi D-Sub. Poate că pentru unii utilizatori ar fi fost indicată implementarea unui conector HDMI sau DisplayPort, însă GIGABYTE nu a considerat necesar acest lucru pentru modelul de faţă. Cei doi conectori video sunt suficienţi pentru mediul office, dar cu siguranţă nu vor fi pe placul celor ce doresc să construiască un PC ce urmează a fi utilizat cu precădere în mediul multimedia.

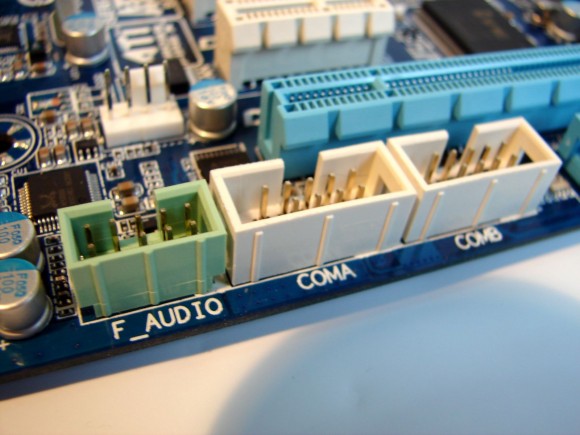

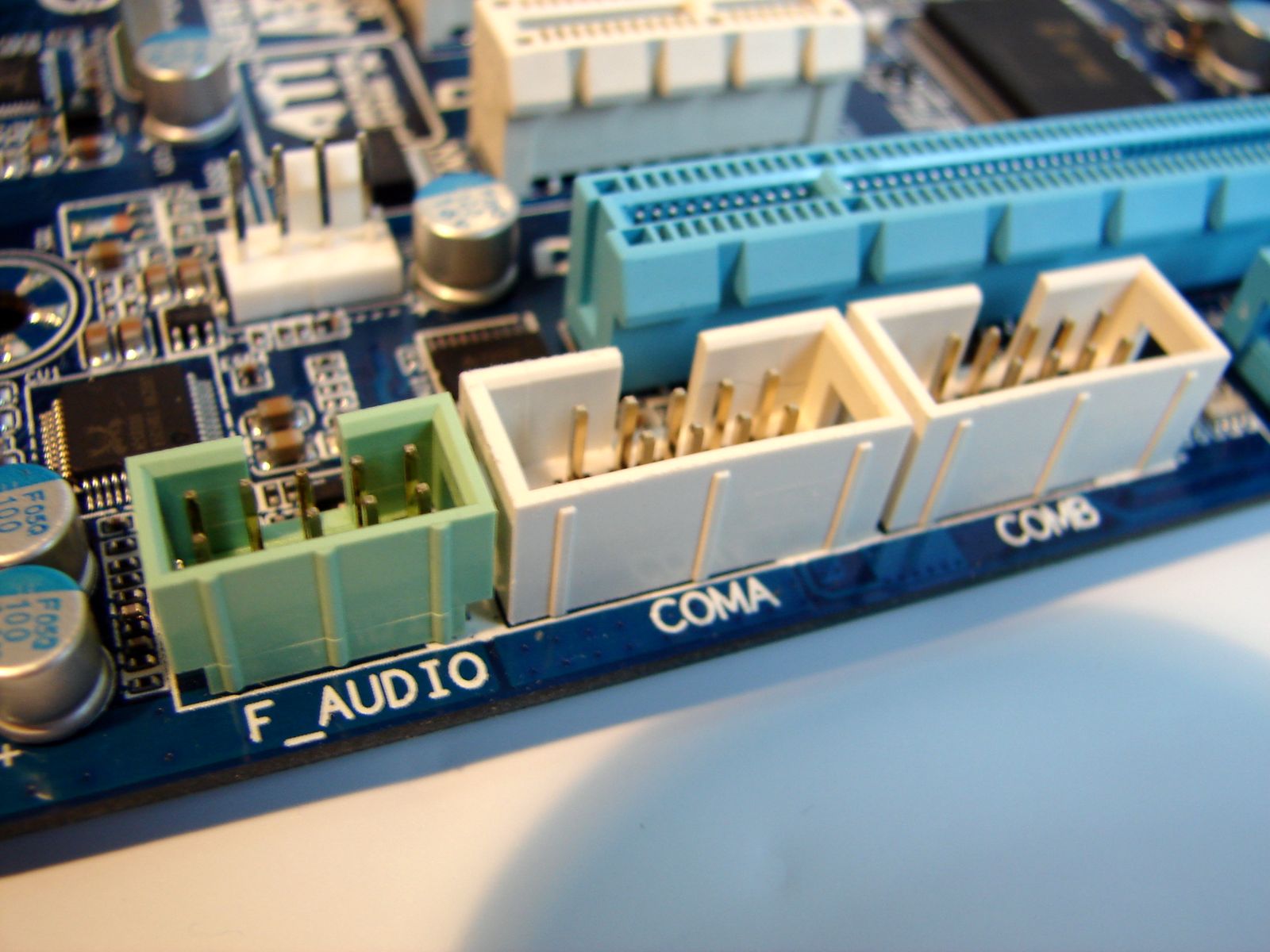

Conectorul audio pentru front panel este amplasat în partea de jos a PCB-ului, într-o zonă unde nu ar trebui să deranjeze în vreun fel management-ul cablurilor în carcasă. Surprinzător, alături de acesta sunt amplasaţi şi doi conectori COM, interfaţă pe care unii utilizatori au uitat-o deja de ceva vreme.

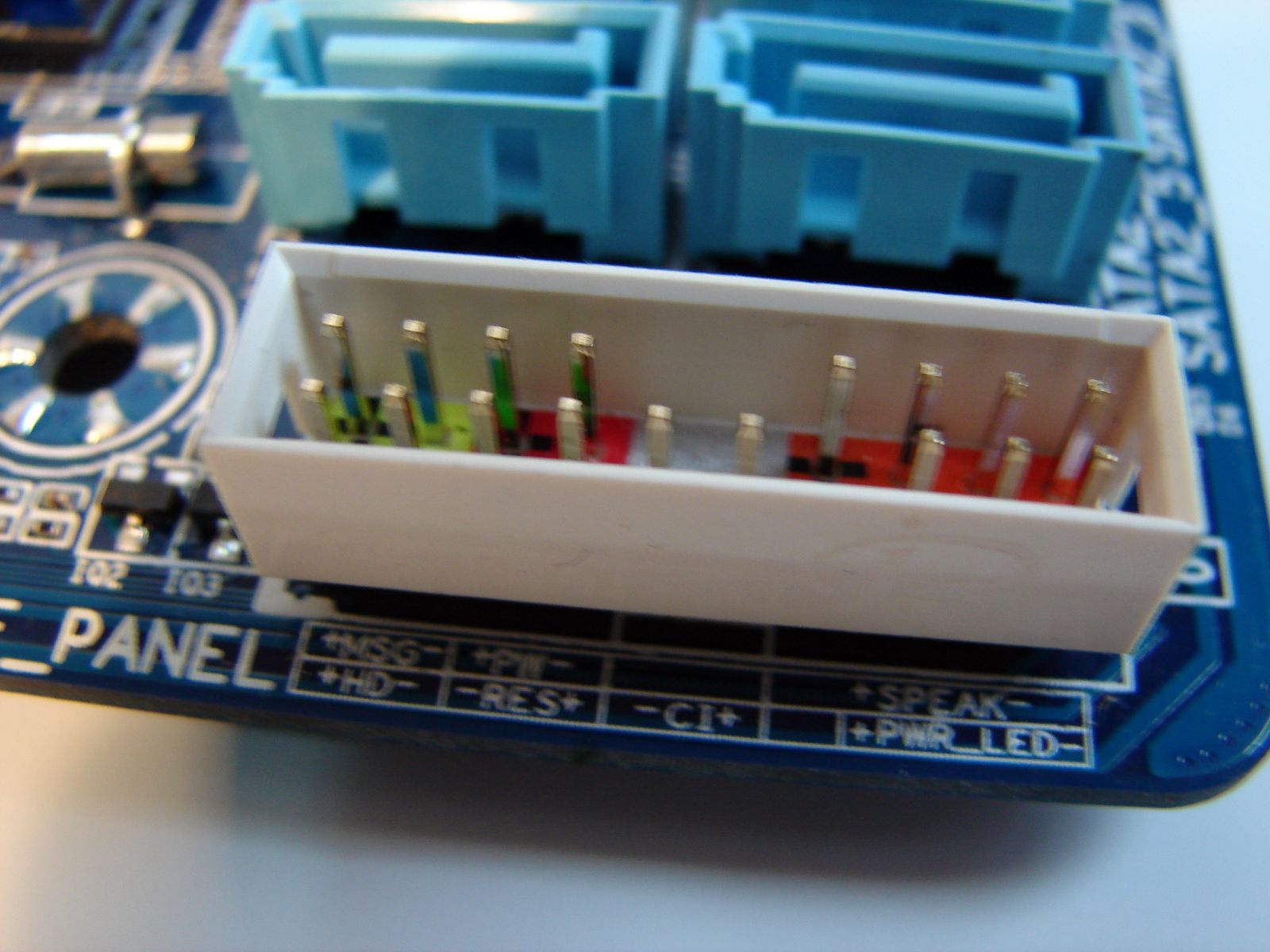

În buna tradiţie a plăcilor de bază, conectorul pentru front panel este amplasat în colţul din dreapta jos al PCB-ului.

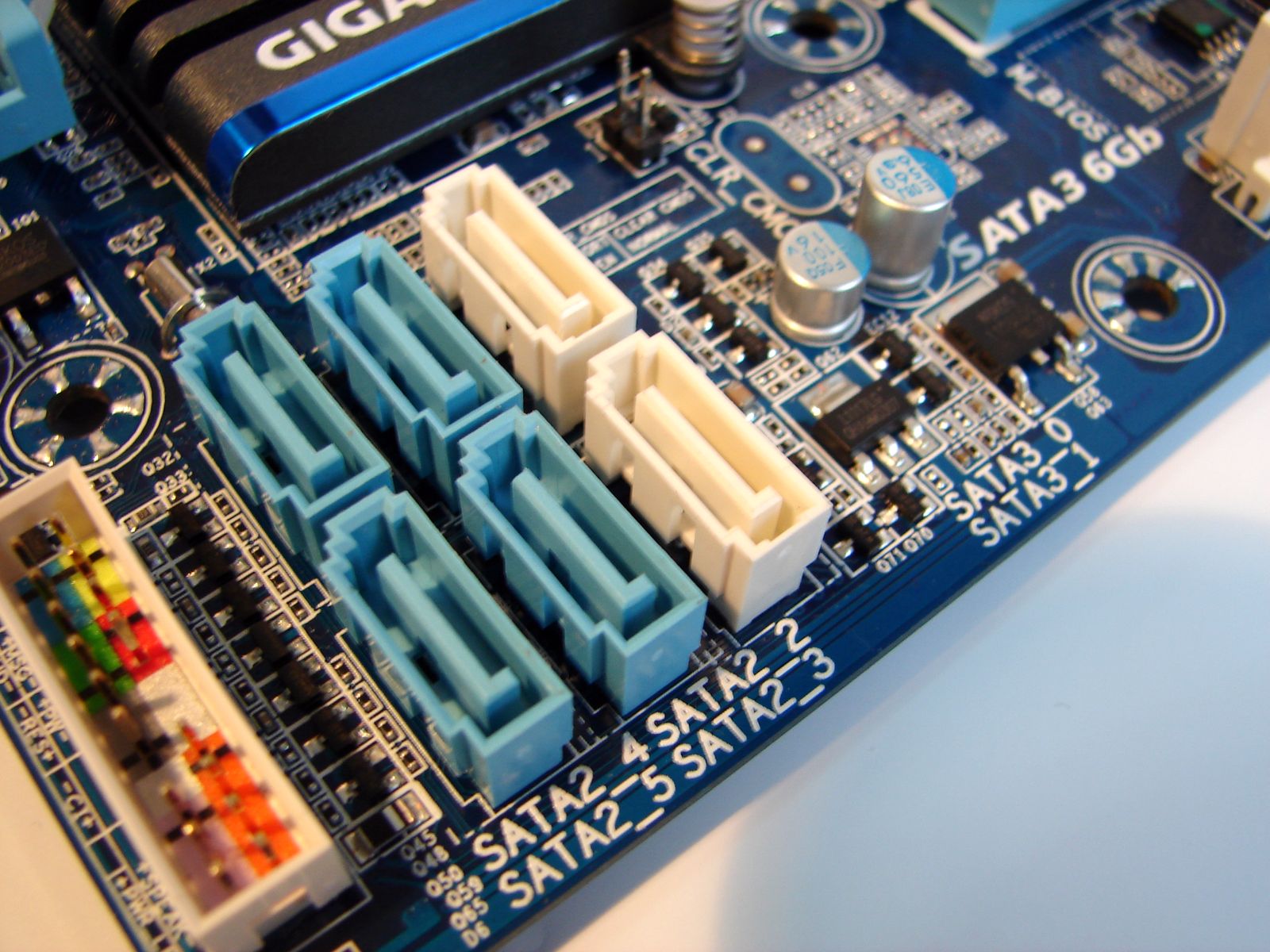

Sunt disponibili 6 conectori SATA, dintre care 4 sunt SATA 2 şi celilalţi doi sunt SATA 3.

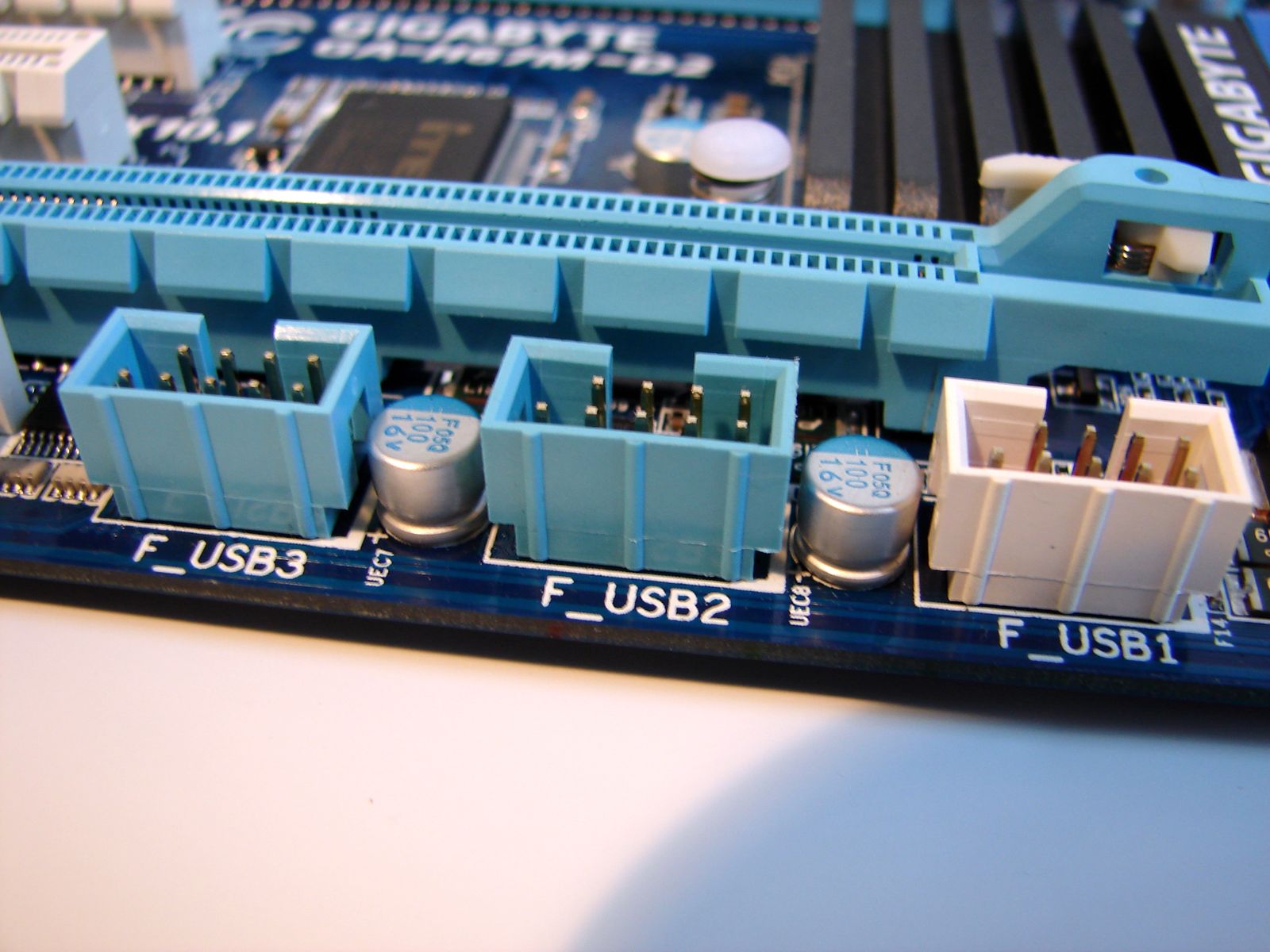

Cei ce obişnuiesc sa folosească multe periferice pe interfaţă USB vor fi mulţumiţi să descopere că pe lângă cele 8 porturi amplasate pe back panel, GA-H67M-D2 mai oferă teri conectori pe PCB, ceea ce înseamnă încă 6 porturi. Din păcate, modelul de faţă nu oferă suport pentru USB 3.0.

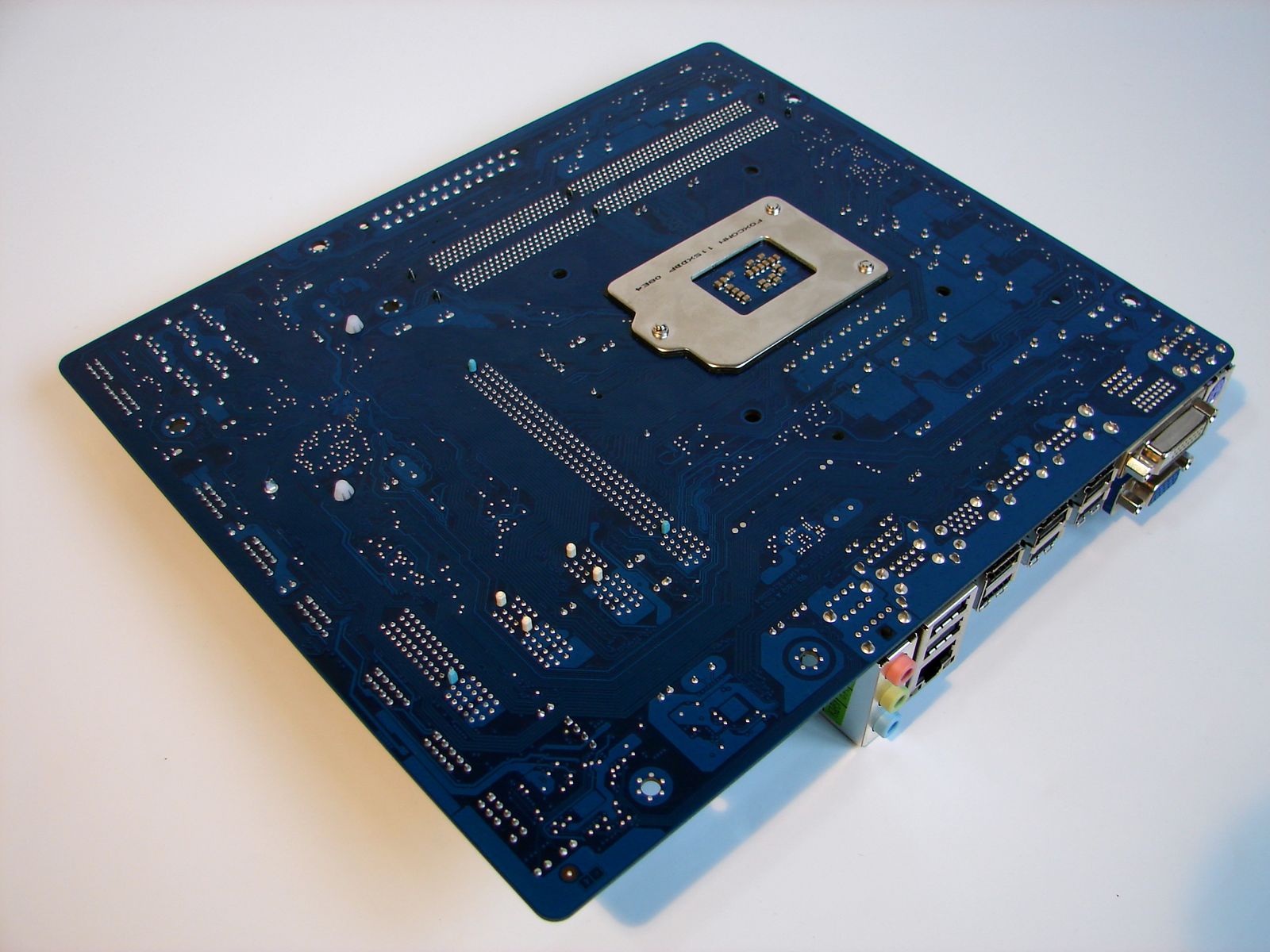

Spatele PCB-ului este curat, singurele elemente ieşite în relief fiind backplate-ul socket-ului şi push-pin-urile heatsink-ului.
