Plăci de bază pentru Sandy Bridge – GIGABYTE Preview

GIGABYTE GA-P67A-UD4
Spre deosebire de modelul mATX, GA-P67A-UD4 se va încadra în segmentul de piaţă mainstream şi va fi potrivit pentru un număr ridicat de utilizatori. Aşa cum se poate observa, modelul face parte din noua line de plăci de bază GIGABYTE, cu PCB-ul şi cea mai mare parte a elementelor montate pe el negre.

De data aceasta, GIGABYTE a dotat cu soluţii de răcire atât chipset-ul, cât şi VRM-ul procesorului. Dacă pentru chipset a fost folosit un heatsink simplu, pentru VRM a fost utilizat un ansamblu de două heatsink-uri conectate între ele prin intermediul unui heatpipe cu diametrul de 6mm.

Pentru VRM, transferul termic este realizat cu ajutorul pad-urilor termo-conductoare, iar pentru chipset a a fost utilizată pasta termo-conductoare.

VRM-ul pentru procesor reprezintă probabil cel mai interesant aspect la GA-P67A-UD4. Acesta foloseşte 12+2 stagii şi tehnologia Driver MOS, promovată deja de ceva timp de MSI ca DrMOS.

Cele patru bancuri de memorie RAM DDR3 sunt alimentate prin intermediul unul VRM format din două stagii.

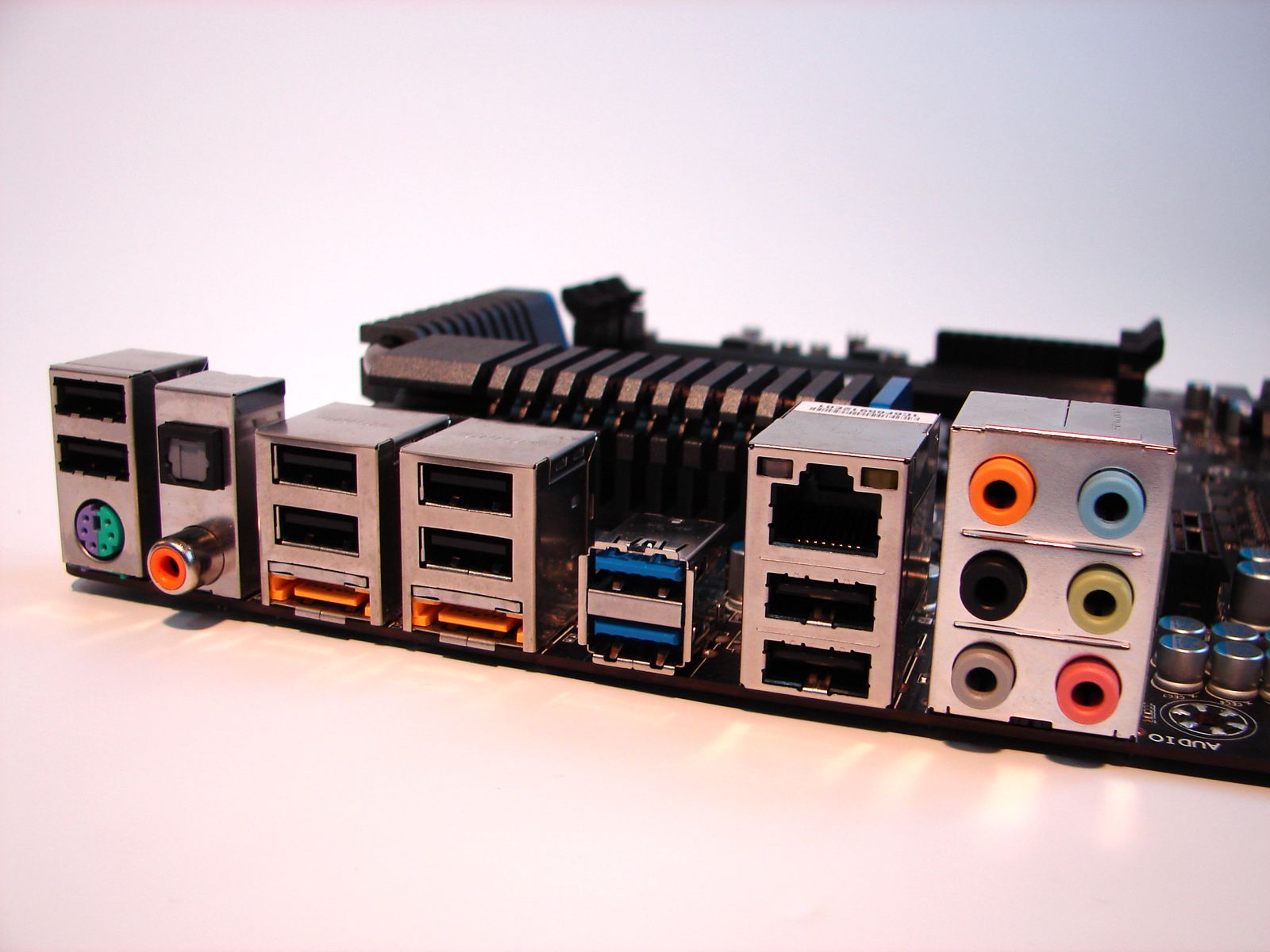

Pe back panel, sunt disponibile următoarele: un conector PS/2 ce poate fi utilizat fie pentru tastatură, fie pentru mouse, 8 porturi USB 2.0, 2 porturi USB 3.0, doi conectori eSATA cu alimentare, conectorii S/PDIF optic şi coaxial, şase conectori audio analogici şi conectorul RJ45.

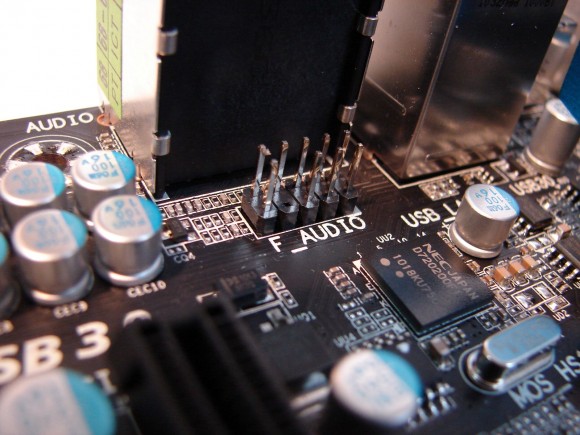

Conectorul audio pentru front panel este amplasat puţin cam neinspirat, aşa cum se întâmplă în cazul celor mai multe plăci de bază ATX. Poziţionat pe orizontală în partea stângă a PCB-ului şi pe verticală cam la jumătate, acesta nu poate fi legat la front panel decât prin traversarea întregului PCB cu cablul aferent, dacă acesta este destul de lung.

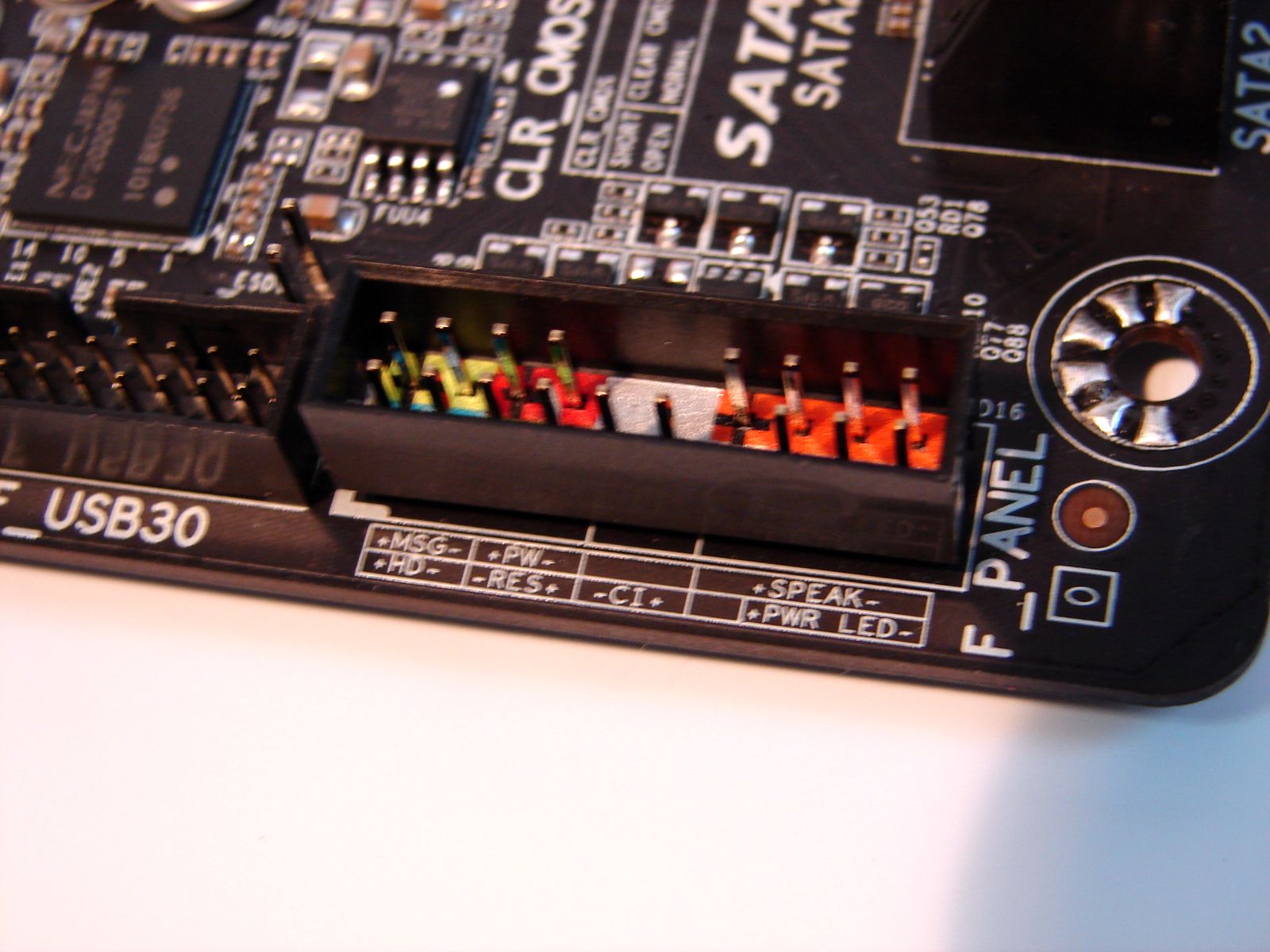

Pinii pentru conectarea LED-urilor, butoanelor şi speaker-ului carcasei sunt amplasaţi în colţul din dreapta jos, aşa cum se obişnuieşte.

În partea dreaptă a PCB-ului, se observă şi prezenţa unui conector pentru porturi USB 3.0 frontale.

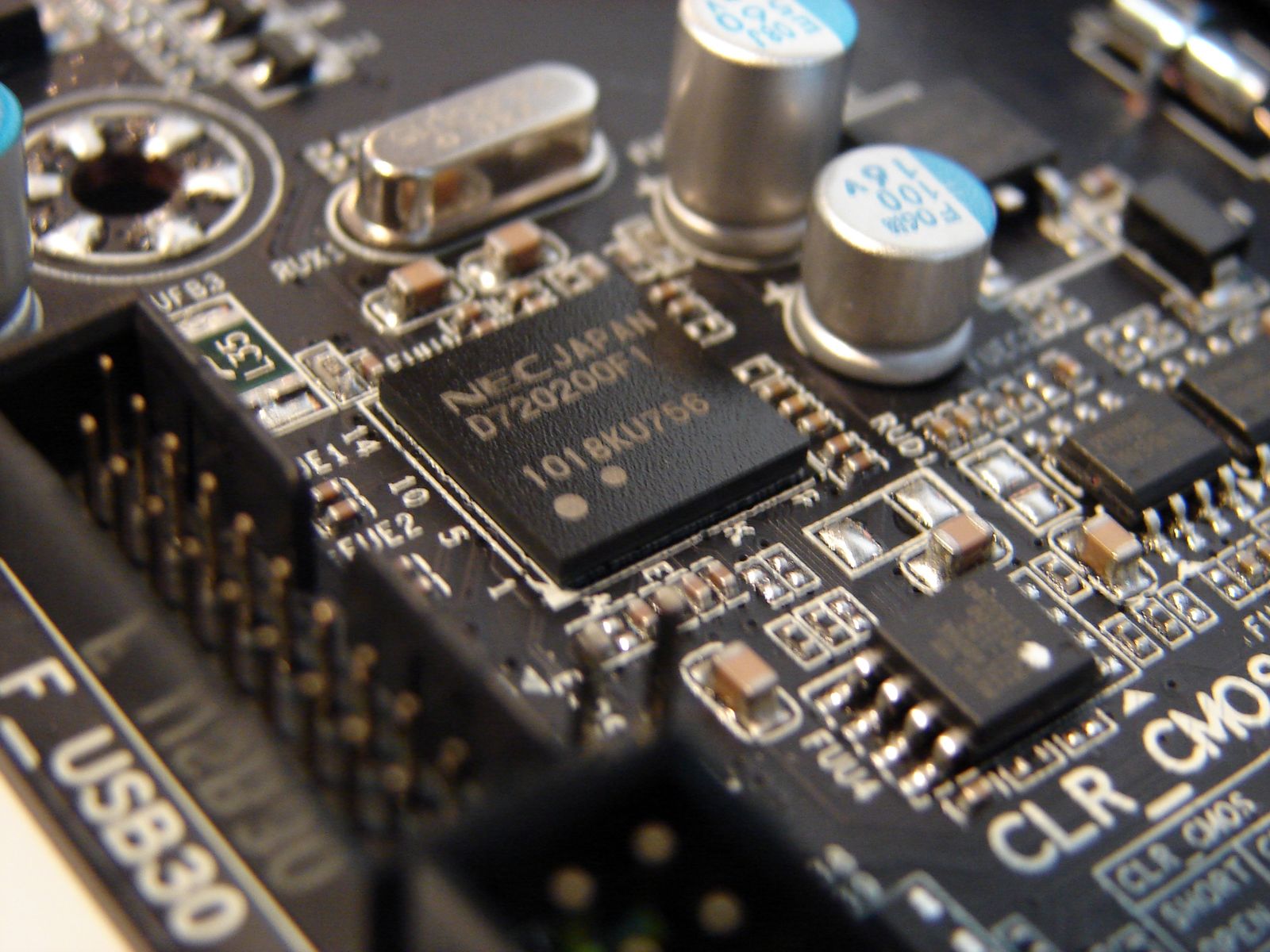

Drept urmare, placa oferă patru porturi USB 3.0, ceea ce înseamnă că dispune de două controllere produse de NEC.

Pe lângă porturile USB disponibile pe back panel şi pe lângă conectorul pentru porturile USB 3.0 frontale, GA-P67A-UD4 mai conţine încă trei conectori USB 2.0, ceea ce înseamnă încă şase porturi.

Pentru conectarea diferitelor dispozitive de stocare, producătorul a dotat modelul de faţă cu 6 conectori SATA, dintre care 4 sunt SATA 2 şi ceilalţi 2 sunt SATA 3.

Alături de conectorii SATA, se pot observa şi cele două chip-uri de BIOS, modelul de faţă folosind tehnologia dual-BIOS.

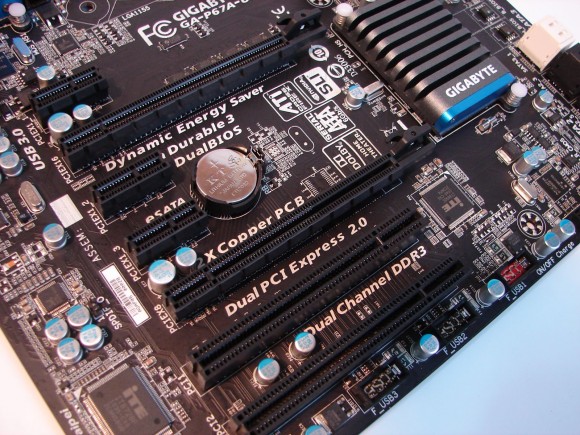

Ca slot-uri de extensie, GA-P67A-UD4 oferă 2 PCI, 3 PCI-Express x1 şi 2 PCI-Express x16, dintre care unul poate funcţiona cel mult în modul x8.

La fel ca în cazul modelului mATX, spatele PCB-ului este curat, singurele elemente ieşite în relief fiind backplate-ul socket-ului şi push-pin-urile heatsink-urilor.

Cum GA-P67A-UD4 este o soluţie ce se adresează printre alţii şi cunoscătorilor, ar mai trebui spus că aceasta foloseşte tehnologiile DES (Dynamic Energy Saver) şi Ultra Durable 3, precum şi un PCB 2X Copper.
