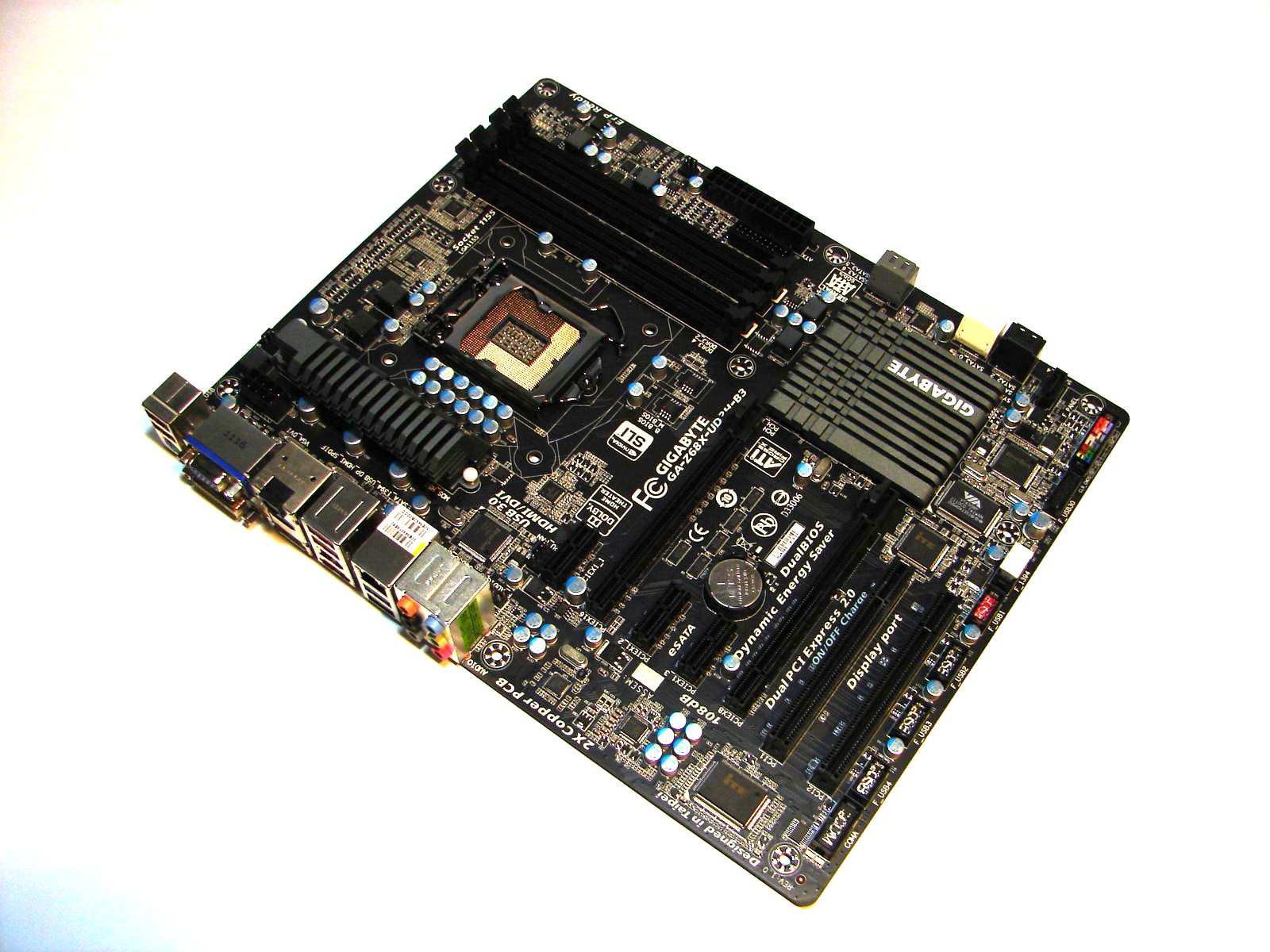

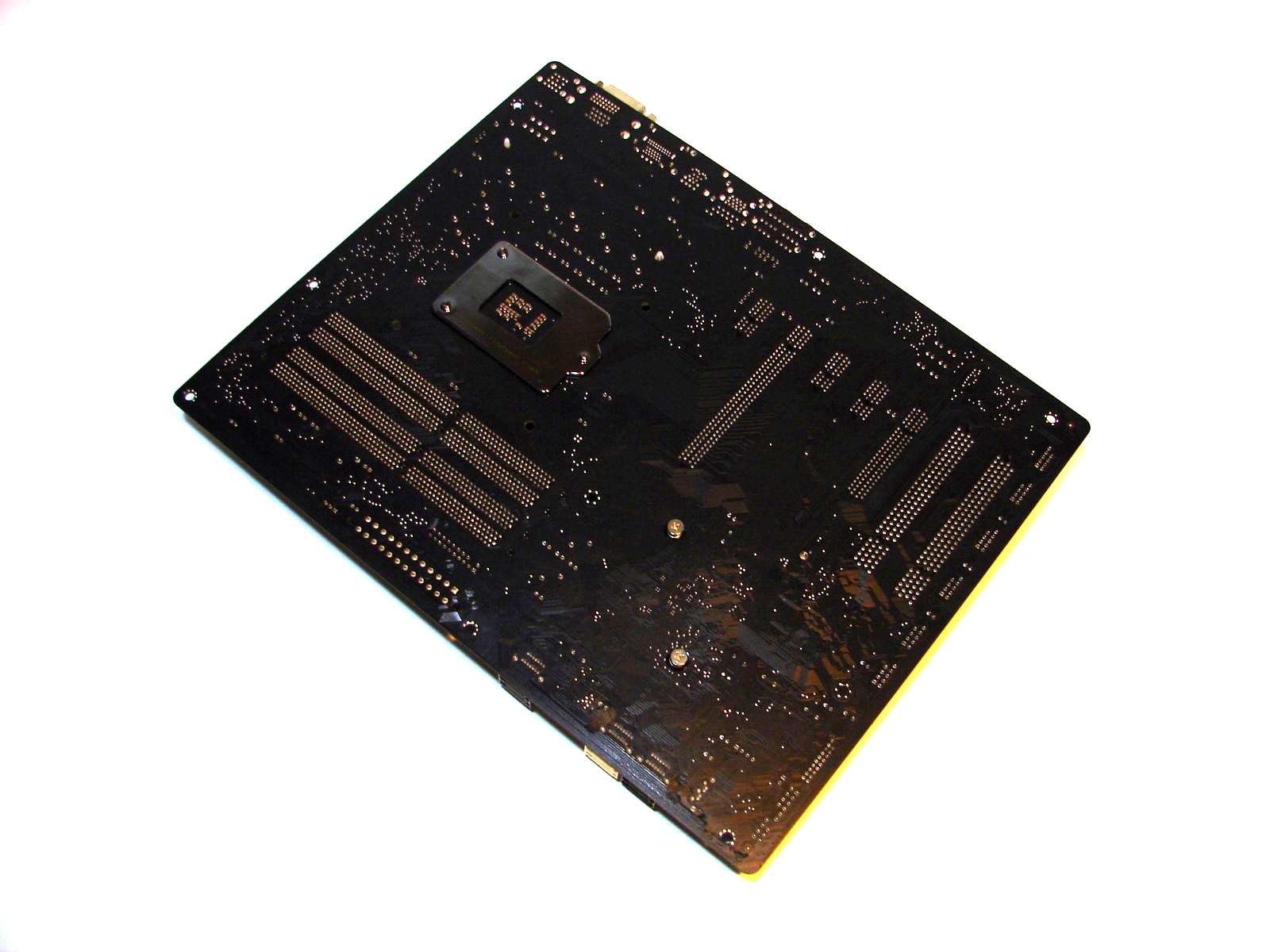

După scoaterea din cutie, se observă PCB-ul negru, care pare să fie ideea de bază a noii strategii de produs adoptate de GIGABYTE. De asemenea, se mai observă şi un spate curat, fără componente sau heatsink-uri.

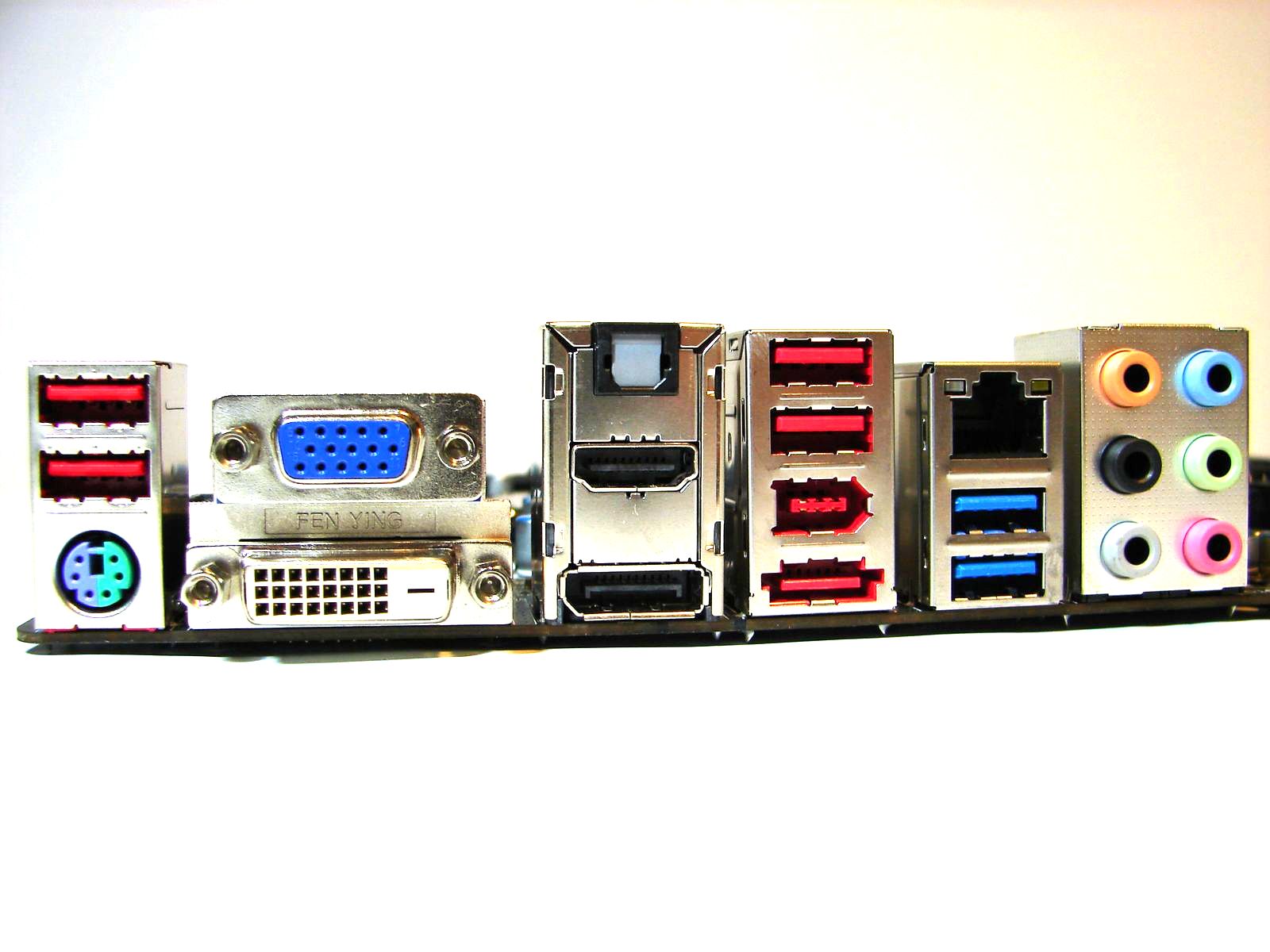

Despre back panel putem spune că este cuprinzător pentru acest segment, el fiind alcătuit din patru porturi USB 2.0, un conector PS/2 ce poate fi utilizat fie pentru mouse, fie pentru tastatură, două porturi USB 3.0, un port eSATA, conectorul RJ45 pentru interfaţa Gigabit Ethernet, cei şase conectori audio analogici şi conectorul audio optic şi conectorii video VGA, DVI, HDMI şi DisplayPort. Aş vrea să atrag atenţia asupra conectorului DVI utilizat, care este un DVI-D, ceea ce ar putea pune probleme la conectarea monitorului.

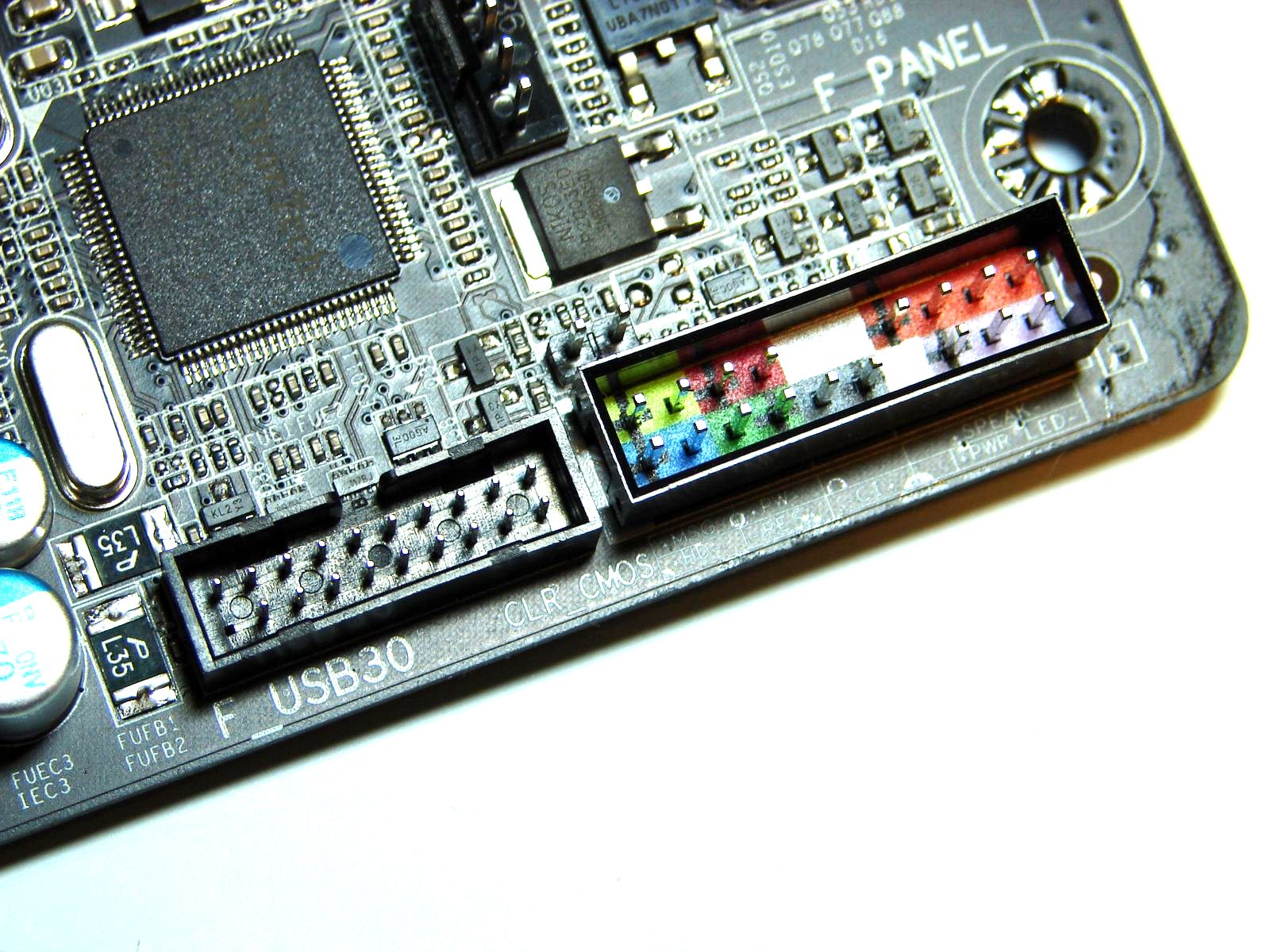

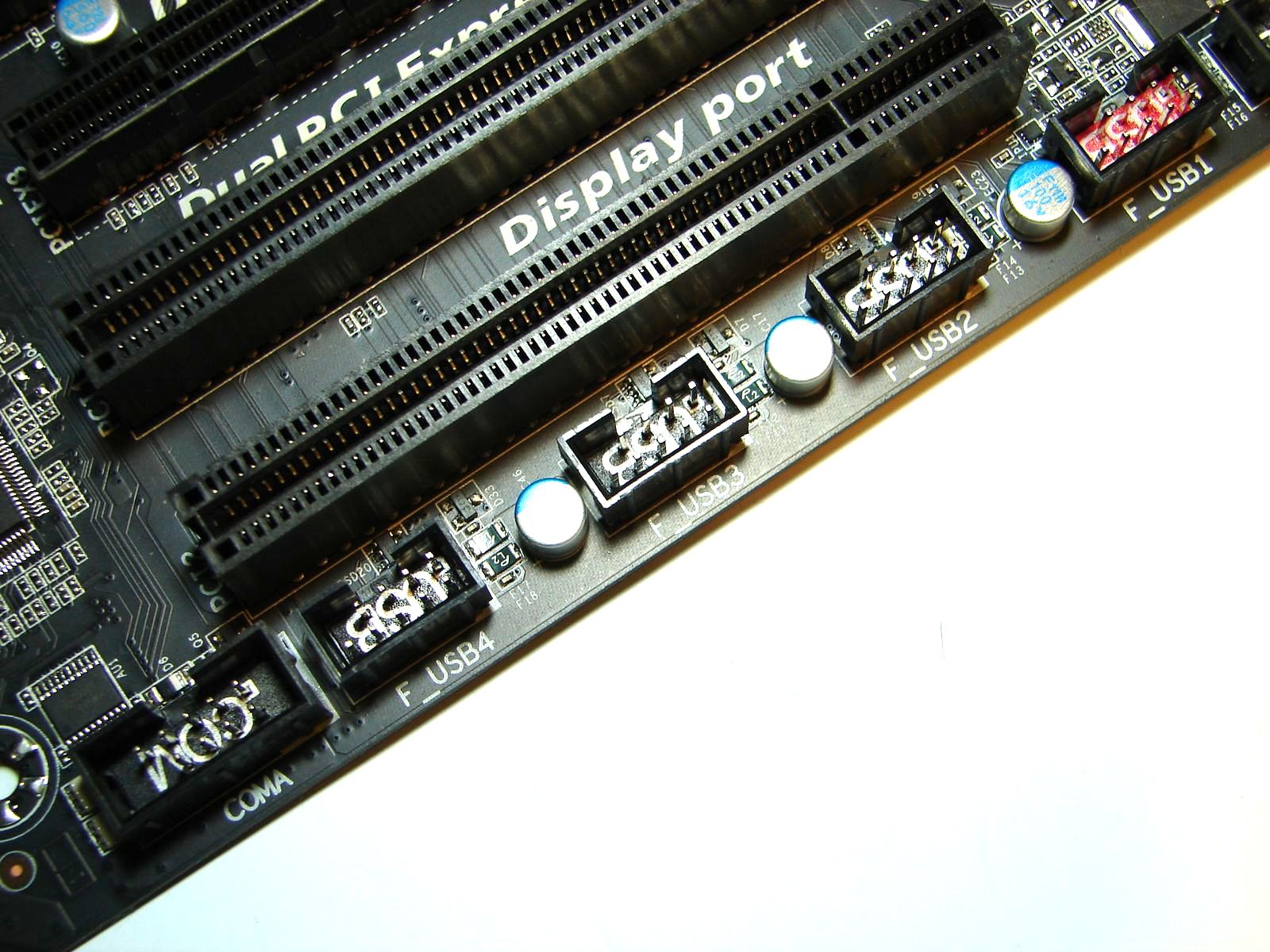

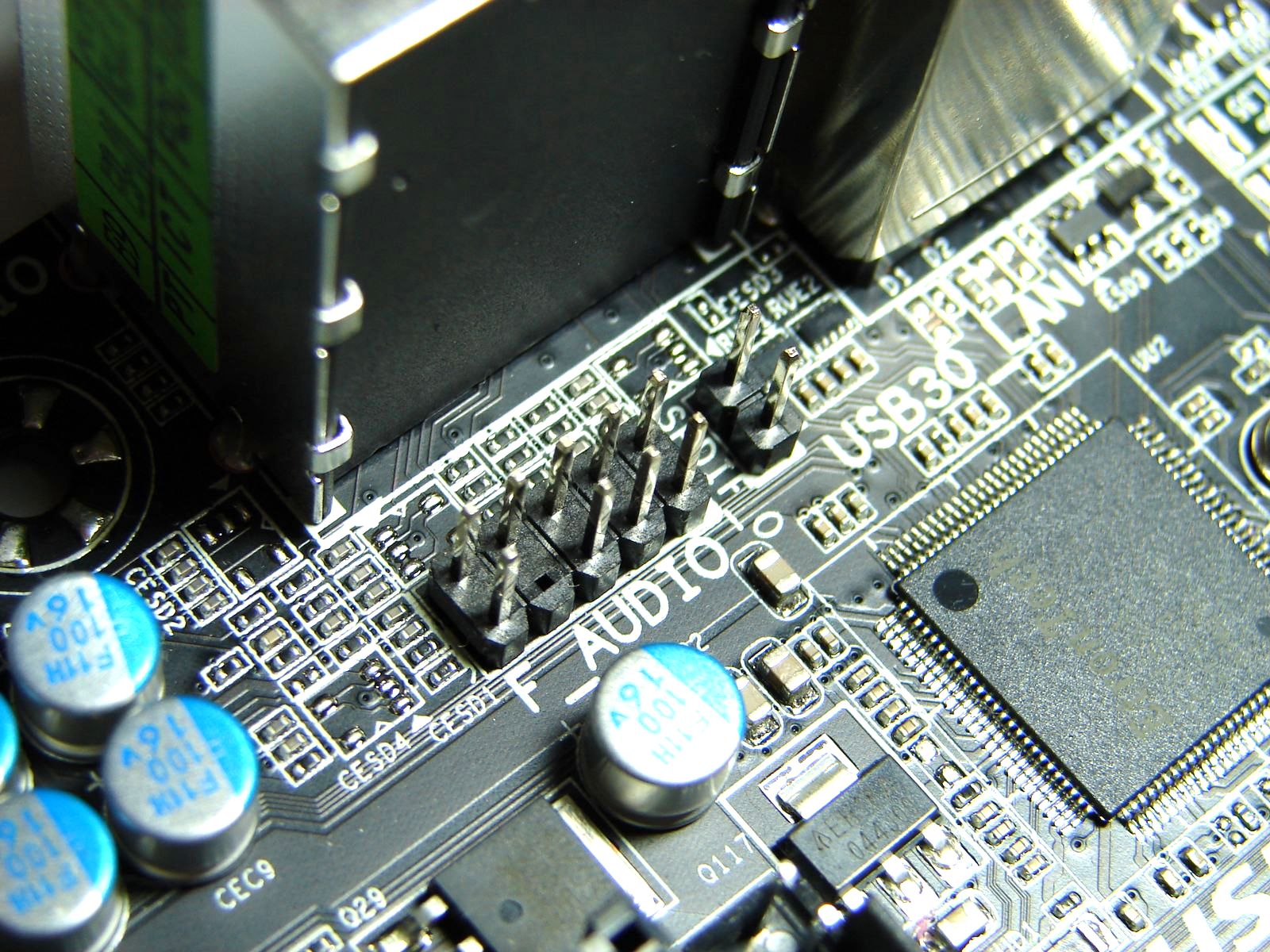

Pe PCB, mai găsim patru headere USB 2.0 (ce pot genera încă opt porturi), un header Serial, un header FireWire şi un header USB 3.0, precum şi header-ul pentru conectarea panoului audio frontal al carcasei. Acesta din urmă este amplasat cam neinspirat, pe la jumătatea lungimii PCB-ului.

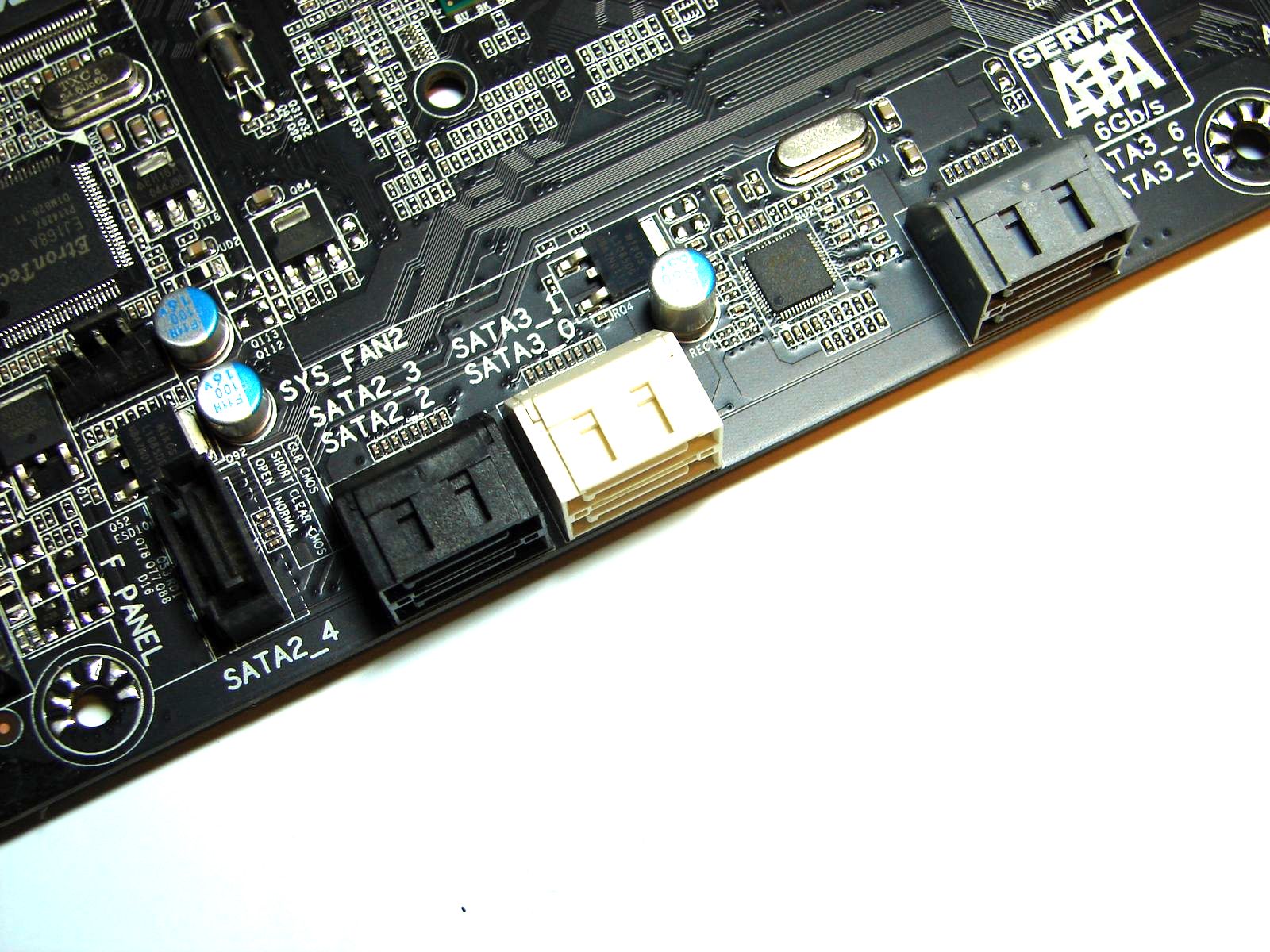

Pentru conectarea dispozitivelor de stocare, placa oferă patru porturi SATA 6.0Gbps şi trei porturi SATA 3.0Gbps.

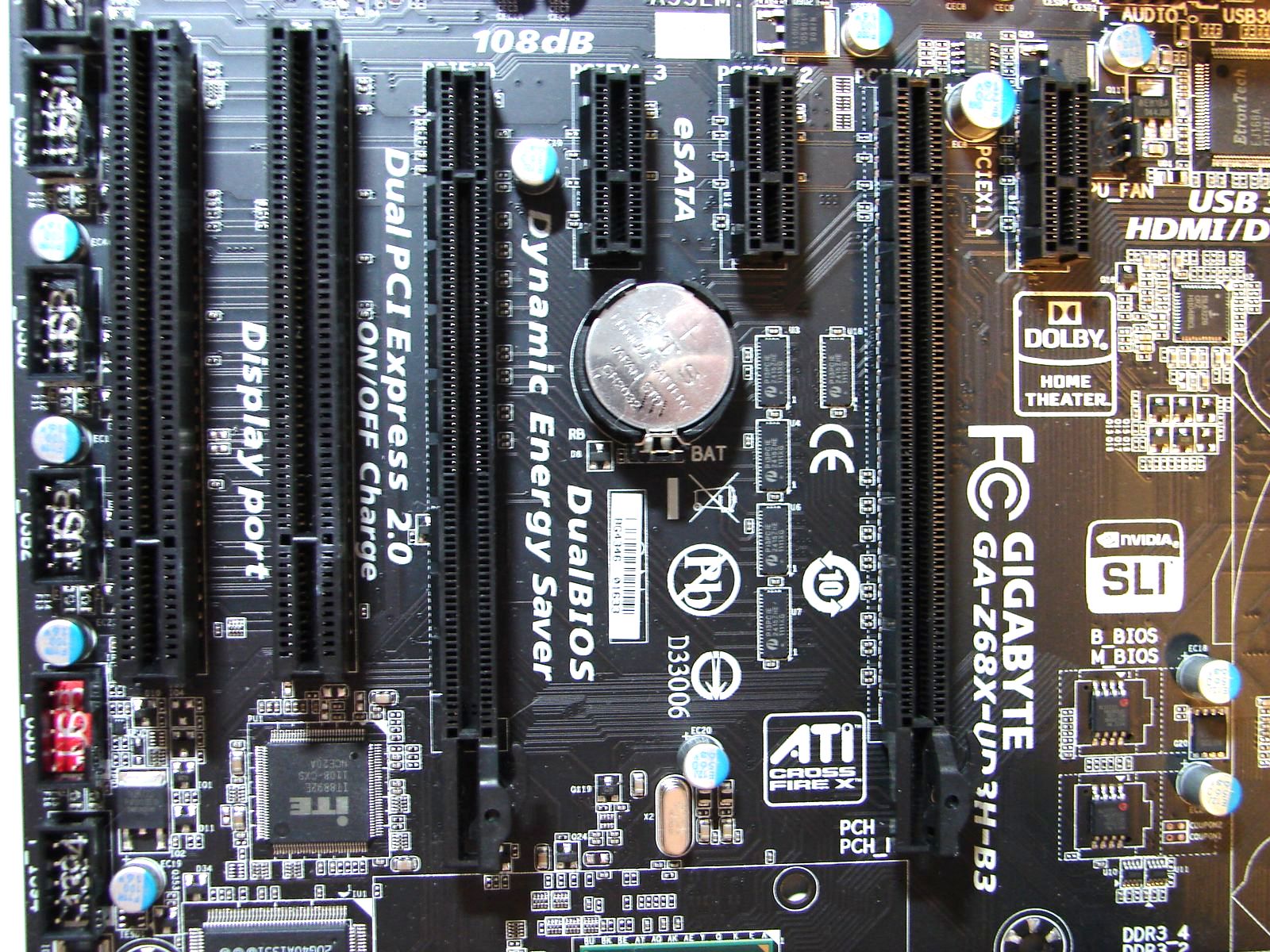

Ca slot-uri de expansiune, ne sunt puse la dispoziţie un PCI-Express x16, unul PCI-Express x16 care funcţionează în modul x8 (şi a cărui utilizare limitează şi primul slot PCI-Express x16 tot la modul x8), trei slot-uri PCI-Express x1 şi două slot-uri PCI.

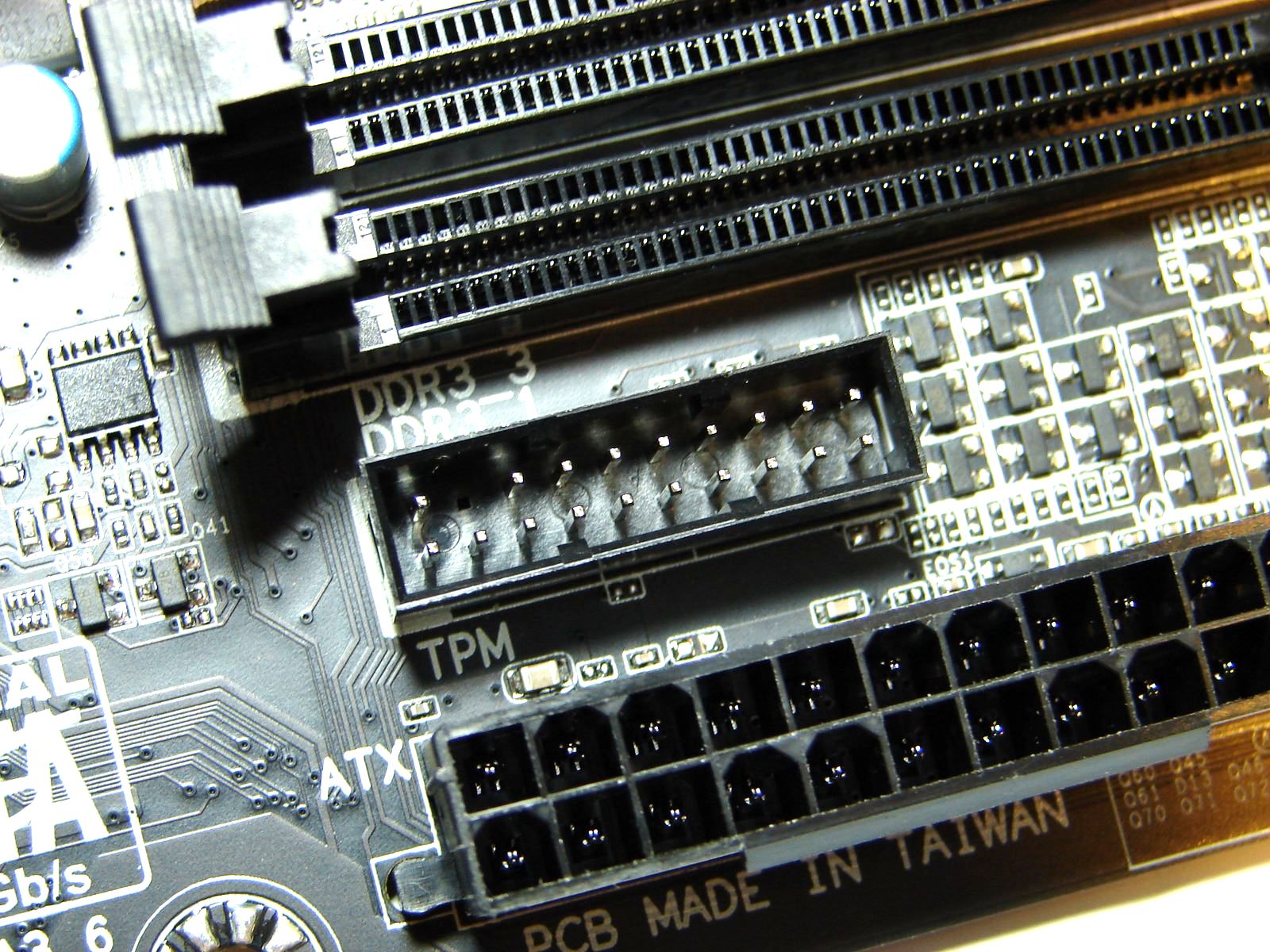

GIGABYTE Z68X-UD3H-B3 dispune şi de un header TPM, pentru cei care doresc să folosească această tehnologie şi deţin modulul aferent necesar.
