Dacă am terminat cu analiza dotărilor pe care ni le oferă GIGABYTE Z68X-UD3H-B3, putem trece la analiza mai atentă a plăcii. Soluţia de răcire pe care o foloseşte aceasta constă în două heatsink-uri, utilizate astfel: unul low profile pentru chipset-ul plăcii de bază, fixat cu şuruburi şi unul pentru VRM. Cel din urmă este din păcate fixat folosind sistem push-pin şi în plus nu acoperă decât o parte din VRM-ul pentru procesor.

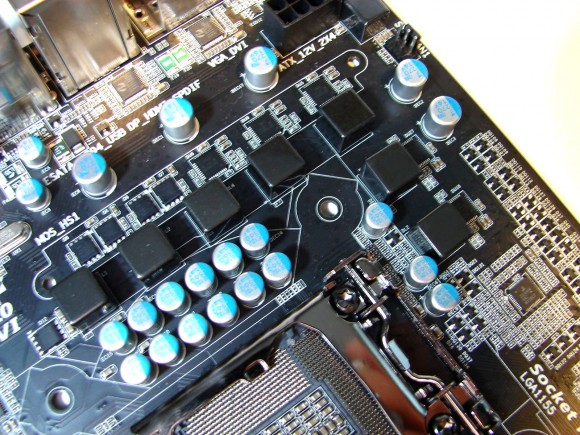

Şi dacă tot am amintit de VRM, ar trebui să ştiţi că acesta foloseşte tehnologia DrMOS şi este realizat din patru stagii pentru nucleele procesorului, un stagiu pentru controller-ul de memorie şi alte două pentru soluţia grafică integrată.
Pentru cele 4+1 stagii, care utilizează integrate SiC769CD, este utilizat un controller ISL6364. Pentru celelalte 2 stagii, GIGABYTE Z68X-UD3H-B3 foloseşte un controller ISL6322G.

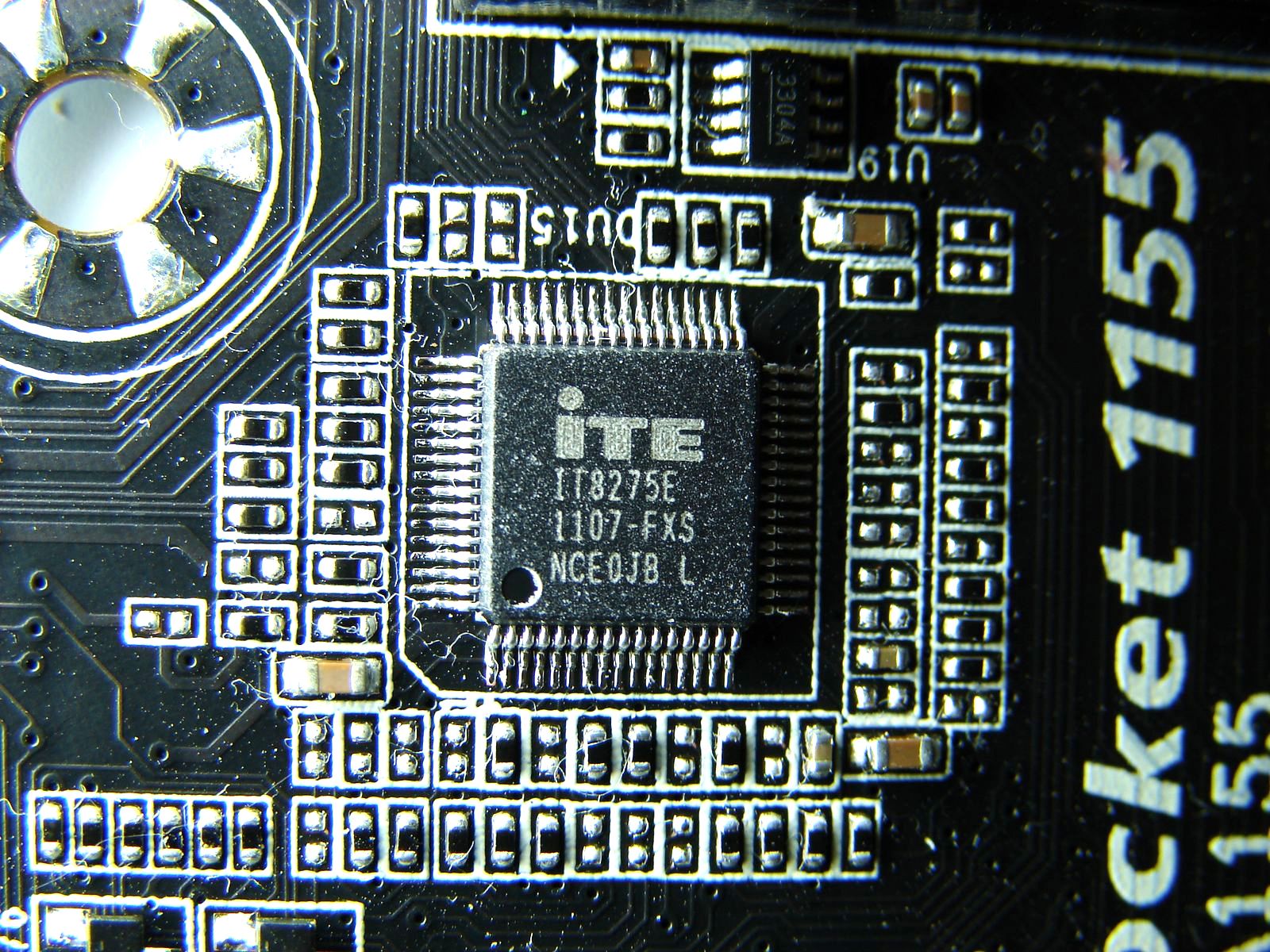

De asemenea, ar mai merita menţionat şi un controller pentru Phase Switching ITE IT8275E, de asemenea prezent pe GIGABYTE Z68X-UD3H-B3.
Conform producătorului, cele patru bancuri de memorie DDR3 de pe Z68X-UD3H-B3 pot adăposti cel mult 32GB, iar VRM-ul utilizat pentru alimentarea lor este unul cu două stagii.

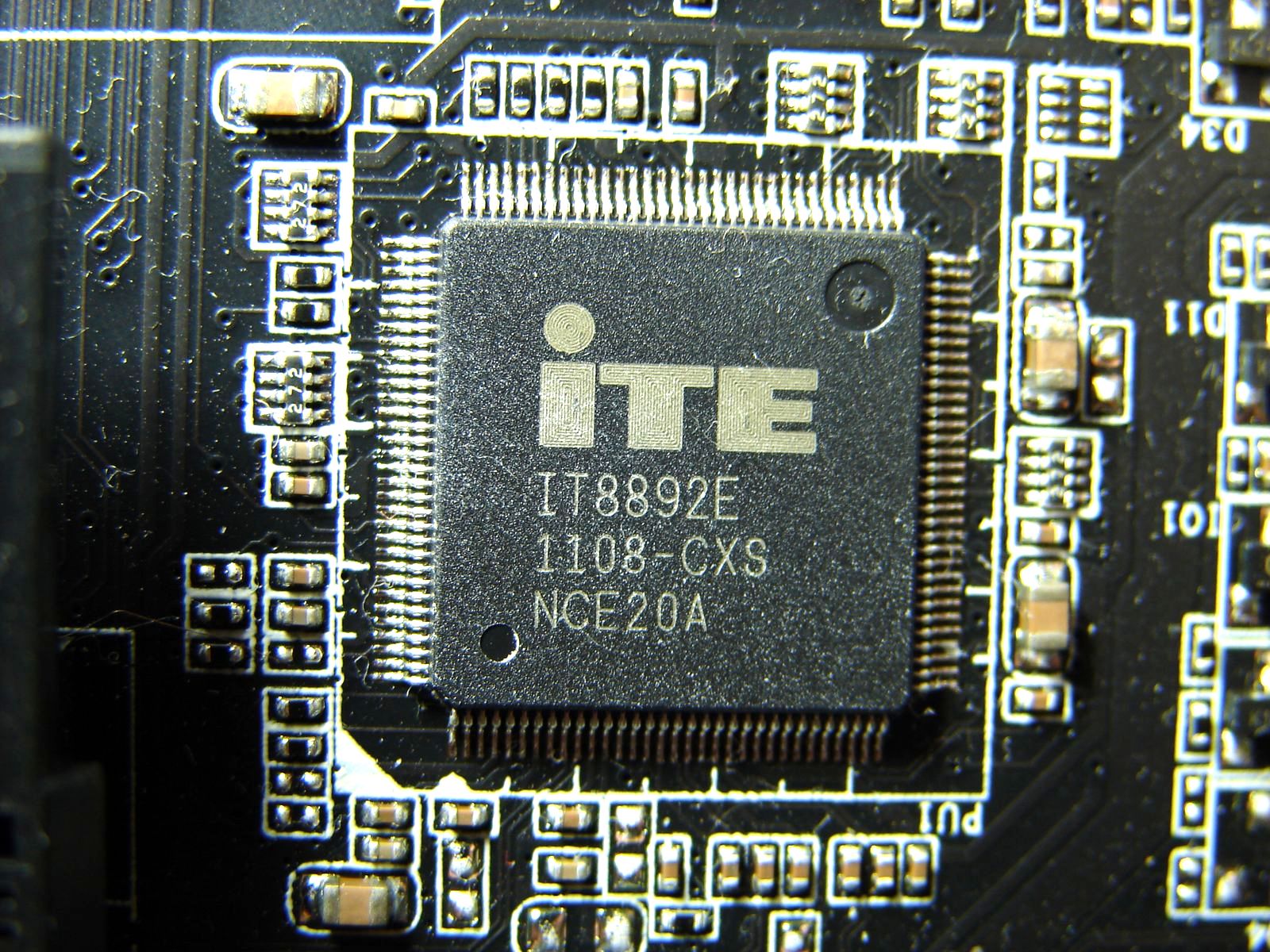

Pe placă mai găsim un chip pentru monitorizare ITE IT8728F, dar şi un controller PCI ITE IT8892E.

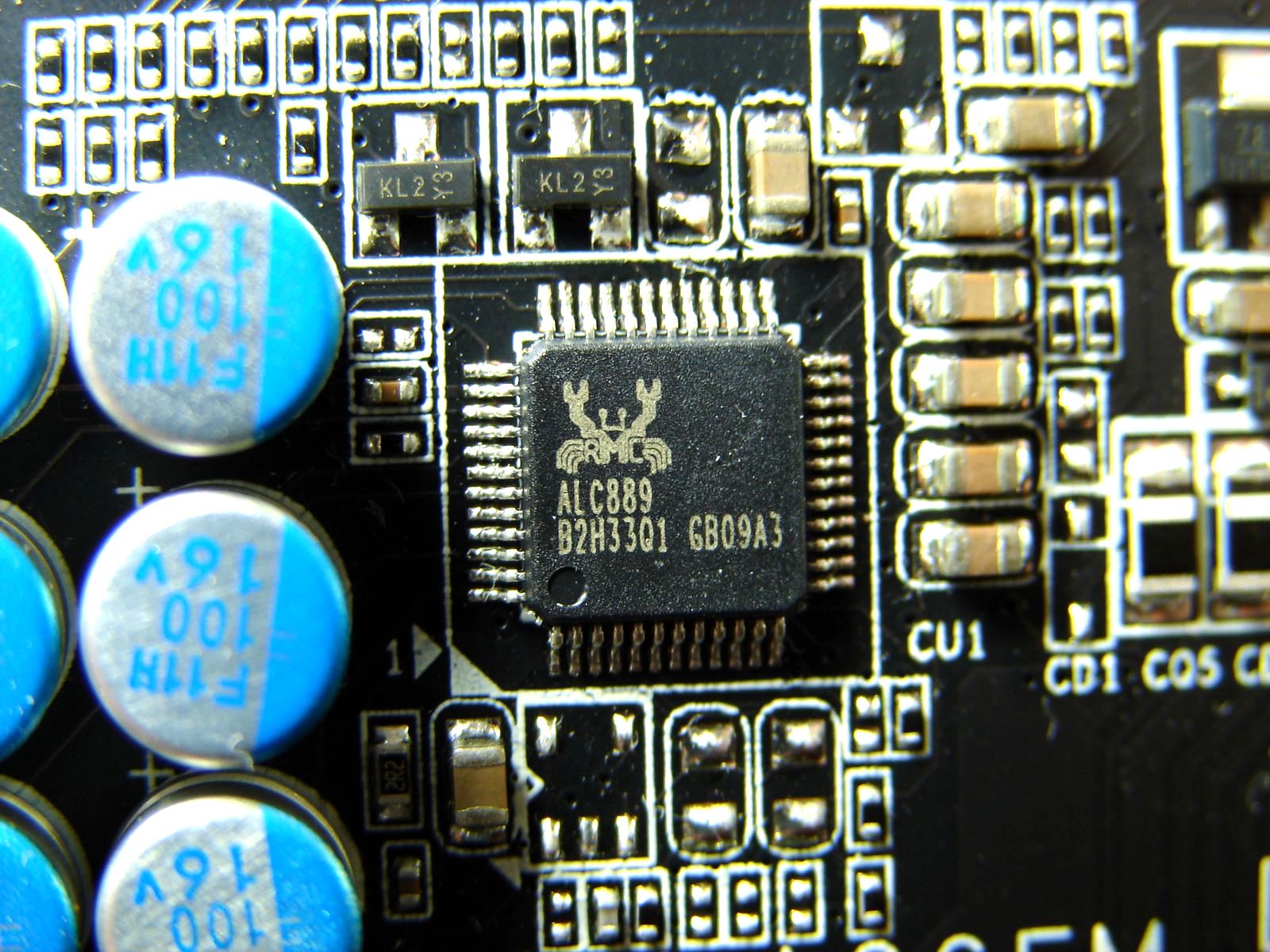

Interfaţa Gigabit Ethernet este asigurată de un controller Realtek RTL8111E, iar cea audio de unul Realtek ALC889.
Porturile USB 3.0, atât cele de pe back panel cât şi cele disponibile prin intermediul unui header montat pe PCB, sunt disponibile mulţumită a două controllere EtronTech EJ168A.

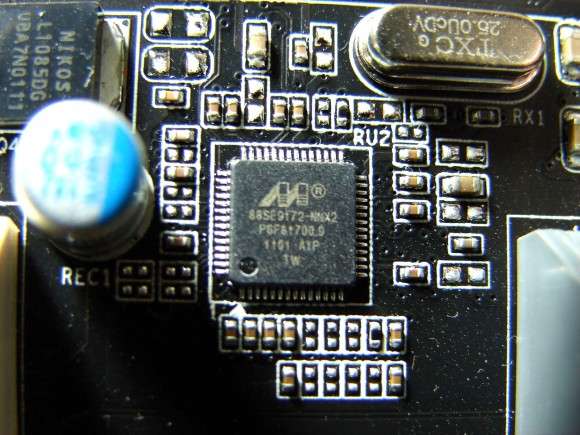

Mai trebuie precizat că GIGABYTE Z68X-UD3H-B3 conţine şi un controller SATA 3.
